Type product	Kamerthermostaat
Toepassing	Temperatuurregeling in gesloten ruimtes
Montage	Inbouw in DIN 49 073 inbouwdoos, montagehoogte ca. 1,5 m
Elektrische aansluiting	Fase (L), nulleider (N), eventueel aansluiting nachtstandverlaging (①)
Nominale spanning	AC 230 V~ 50/60 Hz of AC 24 V~ (afhankelijk van variant)
Nominale stroom verwarmen	10 (4) A
Nominale stroom koelen	5 (2) A
Temperatuurbereik	5 °C tot 30 °C
Hysterese	ca. 0,5 K
Schakelprincipe	1-polig verbreek of 1-polig wissel (afhankelijk van variant)
Omgevingscondities	Relatieve luchtvochtigheid max. 95%, geen condens
Veiligheid	Installatie door vakbekwaam persoon; vermijd tocht, direct zonlicht en warmtebronnen
Onderhoud	Reinig met droge doek; geen speciale onderhoudsvereisten
Reparatie en service	Stuur apparaat franco met foutbeschrijving naar Albrecht Jung GmbH & Co. KG, Service-Center
Garantie	In overeenstemming met wettelijke bepalingen
Merk	JUNG
Model	TR246
Categorie	Thermostaat

Veelgestelde vragen - TR246 JUNG

Hoe installeer ik de JUNG TR246 thermostaat correct?

Monteer de thermostaat in een inbouwdoos volgens DIN 49 073 op een hoogte van ca. 1,5 m. Kies een binnenmuur, niet tegenover een warmtebron of buitenmuur. Vermijd tocht, direct zonlicht en warmteafgevende apparaten. Sluit de leidingen aan volgens het schema: fase (L) en nulleider (N) aansluiten, en eventueel de aansluiting voor nachtstandverlaging (①).

Wat is het temperatuurbereik van de TR246?

Het standaard temperatuurbereik is 5 °C tot 30 °C. Dit kan worden beperkt via instelringen in de knop (zie handleiding).

Hoe kan ik het temperatuurinstelbereik beperken?

Verwijder de instelknop. Draai de rode ring (max. temperatuur) linksom tot de gewenste bovengrens en de blauwe ring (min. temperatuur) rechtsom tot de gewenste ondergrens. Plaats de knop terug en zet deze ongeveer in het midden van het gewenste bereik.

Waarom schommelt de temperatuur sterk?

Controleer of de nulleider (N) is aangesloten. Zonder nulleider kunnen grote temperatuurschommelingen optreden. Ook een verkeerde montageplaats (tocht, zonlicht) kan invloed hebben.

Kan de TR246 ook koelen?

Ja, de thermostaat heeft een koelfunctie (✿). De nominale stroom voor koelen is 5 (2) A.

Wat is de hysteresis van de thermostaat?

De hysteresis is ca. 0,5 K. Dit betekent dat de thermostaat schakelt bij een temperatuurverschil van ongeveer een halve graad.

Mag ik de thermostaat zelf installeren?

De installatie van elektrische apparaten moet worden uitgevoerd door een vakbekwaam persoon. Volg de veiligheidsinstructies en montagevoorschriften om schade of gevaar te voorkomen.

Hoe reinig ik de thermostaat?

Gebruik een droge, zachte doek om de behuizing schoon te maken. Gebruik geen water of schoonmaakmiddelen om condens en schade te voorkomen.

Wat moet ik doen als de thermostaat defect is?

Stuur het apparaat franco met een beschrijving van de fout naar de serviceafdeling van Albrecht Jung GmbH & Co. KG, Service-Center, Kupferstr. 17-19, D-44532 Lünen.

Welke aansluitingen zijn er voor de nachtstandverlaging?

De aansluiting voor nachtstandverlaging is aangegeven met ① op het aansluitschema. Deze wordt gebruikt voor een tijdschakelklok om de temperatuur 's nachts te verlagen.

GEBRUIKSAANWIJZING TR246 JUNG

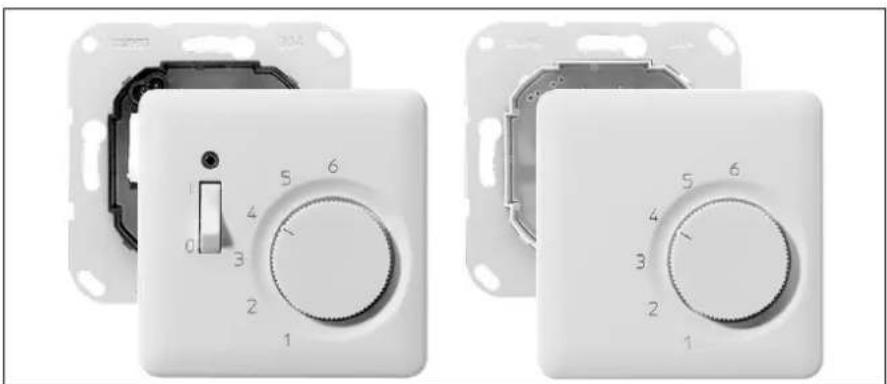

Bedieningshandleiding Kamerthermostaat

1. Toepassingsgebied

Voor het reguleren van de temperatuur in gesloten ruimten zoals woningen, scholen, zalen, werkplaatsen enz.

2. Veiligheidsinstructies

Het installeren van elektrische apparaten dient door een vakbekwaam iemand te gebeuren. Een relatieve luchtvochtigheid van 95% dient niet te worden overschreden.

Condens vermijden. Niet naleven van montage en installatievoorschriften kan schade aan het apparaat, brand en andere gevaren tot gevolg hebben.

3. Montage

Opmerking:

- Monteer de thermostaat aan een binnenwand, indien mogelijk tegenover een warmtebron.

- Monteer de thermostaat niet aan een buitenmuur.

- Vermijdt tocht van ramen en deuren.

- Zie er op toe dat normale circulatielucht de thermostaat ongehinderd kan bereiken.

- Warmte van buitenaf beïnvloedt de nauwkeurigheid. Vermijd direct intredend zonlicht of warmteafgevende apparatuur in de nabijheid van de thermostaat (licht of hittebronnen).

- Ook dimmers genereren warmte. Wordt een thermostaat met een dimmer onder een meervoudig afdekraam gemonteerd, dan dient de afstand zo groot mogelijk te zijn. Bij verticale montage dient de thermostaat onder de dimmer gemonteerd te worden.

In een inbouwdoos volgens DIN 49 073 monteren.

Montagehoogte: ca. 1,5 m vanaf de vloer.

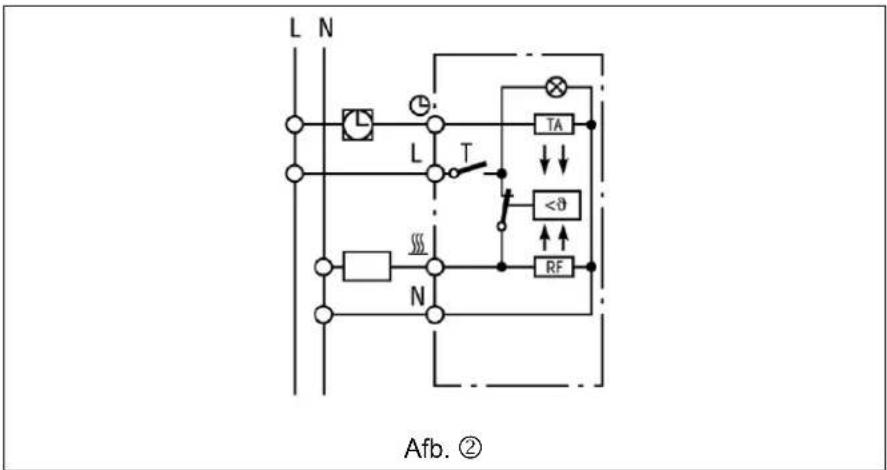

1. Sluit alle leidingen aan volgens bijgaand schema (afb. ② of afb. ③).

Opmerking:

Let op dat de nulleider aan klem N aangesloten wordt, gebeurt dit niet dan kunnen grote temperatuurschommelingen het gevolg zijn. Leidingdoorsnede 1 tot 2,5 mm2.

Verklaring van de tekens:

L fase

N = nulleider

① = aansluiting tijdschakelklok nachtstandverlaging

=

✿ = koelen

RF = weerstand voor thermische terugkoppeling

TA = weerstand voor nachttemperatuur

1. Plaats de schakelwip (A in afb. ①) op de schakelaar van het bodemdeel.
2. Plaats de afdekking samen met het afdekraam op het bodemdeel. Afdekking linksboven in bodemdeel inklikken.
3. Schroef (B) vastdraaien.
4. Instelknop (C) monteren.

TR 231 U / TR 241 U

Schakelpricipe 1-polig verbreek 1-polig verbreek met schakelaar met schakelaar

aan-l

Temperatuurbereik 5 ... 30 °C 5 ... 30 °C

Nominale spanning AC 230 V \~, 50/60 Hz AC 24 V \~

* De tussen haakjes vermelde waarden gelden voor een inductieve belasting met een cos φ van 0,6.

Technische wijzigingen voorbehouden.

TR 236 U / TR 246 U

Afb. ③

Afb. ③

	TR	236	U		TR
Schakelprincipe	1-polig wissel	1-polig wissel
		zonder	schakelaar	zonder	schakel

Temperatuurbereik 5 ... 30 °C 5 ... 30 °C

Nominale spanning AC 230 V \~, 50/60 Hz AC 24 V \~

Nominale stroom*

verwarmen 10 (4) A 10 (4) A

koelen 5 (2) A 5 (2) A

Hysterese ca. 0,5 K ca. 0,5 K

* De tussen haakjes vermelde waarden gelden voor een inductieve belasting met een cos φ van 0,6.

Technische wijzigingen voorbehouden.

7. Beperking van het temperatuur-instelbereik

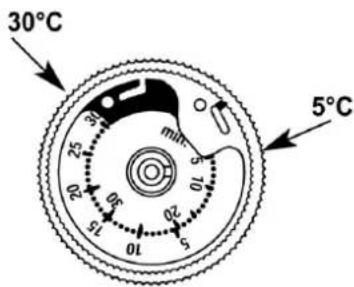

Fabrieksmatig is de thermostaat op het maximale instelbereik van 5 tot 30 °C ingesteld. Zie afbeelding ④.

Afb. ④

In de instelknop bevinden zich twee ringen. Hiermee kann bijv. een instelling beperkt worden van 8 °C tot 23 °C.

Instelling:

1. Kies een temperatuurbereik

Bijv.: max. 23 °C en min.: 8 °C.

1. Opmerking!!

Eerst de instelknop ongeveer in het midden van de gewenste temperatuur zetten. Bijv.: ca. 15 °C

1. Nu de instelknop verwijderen.

2. Rode inastelring op max. temperatuur instellen.

Bijv.: 23°C.

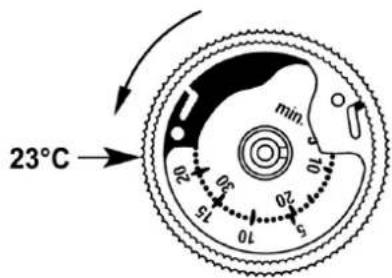

Tegen de klok in draaien. Hier gelden de buitenliggende getallen van de schaal. Punt van een balpen in het gat steken en de rode ring linksom draaien tot 23 °C (max. schaal). Zie afb. ⑤.

Afb. ⑤

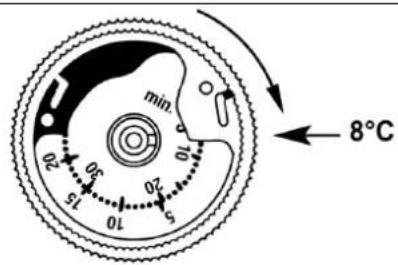

1. Blauwe instelring op min. temperatuur instellen. Bijv. 8 °C.

Met de klok mee draaien. Hier gelden de getallen aan de binnenzijde van de schaal. Punt van een balpen in het gat steken en de blauwe ring rechtsom draaien tot 23 °C (max. schaal). Zie afb. ⑥.

Afb. ⑥

1. Instelknop aanbrengen. Daarbij moet de standaanduiding ongeveer in het midden zitten (zie punt 2). Bijv.: ca. 15 °C.

Schaal voor temperatuur instellingen met getallen

Wij bieden garantie in het kader van de wettelijke bepalingen.

U gelieve het apparaat franco met een beschrijving van de fout/storing aan onze centrale serviceafdeling te zenden:

ALBRECHT JUNG GMBH & CO. KG

Service-Center

Kupferstr. 17-19

D-44532 Lünen

Service-Line: 0 23 55 . 80 65 51

Telefax: 0 23 55 . 80 61 89

De €-markering is een vrijhandelsmerk, dat uit-sluitend is bedoeld voor de autoriteiten en geen garantie inhoudt van bepaalde eigenschappen.
