Producttype	Thermostaat
Merk	JUNG
Model	TR236
Categorie	Kamerthermostaat
Afmetingen (H x B x D)	81 x 81 x 25 mm
Gewicht	ca. 100 g
Voeding	230 V AC of 2 x AAA batterijen (afhankelijk van uitvoering)
Temperatuurbereik	5°C - 30°C
Instelnauwkeurigheid	±0,5°C
Programma	Dagelijks en weekprogramma
Display	LCD-scherm met achtergrondverlichting
Behuizing	Kunststof, wit
Montage	Muurmontage met inbouwdoos of opbouw
Beschermingsgraad	IP30
Aansluitingen	Schakelcontact voor verwarming/koeling
Geschikt voor	Vloerverwarming, radiatoren, warmtepompen
Onderhoud	Reinig met een droge of licht vochtige doek
Veiligheid	Voldoet aan CE-richtlijnen
Reserveonderdelen	Batterijen (indien van toepassing), afdekplaten
Reparatie	Neem contact op met een erkende installateur

Veelgestelde vragen - TR236 JUNG

Hoe installeer ik de JUNG TR236?

Schakel de stroom uit, bevestig de montageplaat op de muur, sluit de draden aan volgens de handleiding en klik de thermostaat erop.

Hoe stel ik de temperatuur in?

Druk op de pijltjestoetsen om de gewenste temperatuur in te stellen. De actuele temperatuur wordt weergegeven op het display.

Hoe programmeer ik de thermostaat?

Ga naar het menu, selecteer ‘Programma’ en stel de gewenste tijden en temperaturen in voor weekdagen en weekend.

Hoe vervang ik de batterijen?

Verwijder de thermostaat van de montageplaat, open het batterijvak aan de achterzijde en vervang de AAA-batterijen door nieuwe.

Wat betekent 'Err' op het display?

‘Err’ duidt op een fout, bijvoorbeeld een sensorstoring. Reset de thermostaat of raadpleeg de handleiding voor specifieke foutcodes.

Hoe reset ik de thermostaat naar fabrieksinstellingen?

Houd de resetknop (meestal aan de achterzijde) 5 seconden ingedrukt met een pen tot het display opnieuw opstart.

Kan ik de TR236 gebruiken met vloerverwarming?

Ja, de thermostaat is geschikt voor vloerverwarming, maar stel de maximale vloertemperatuur in volgens de aanbevelingen van de vloerleverancier.

Wat is de garantieperiode van de JUNG TR236?

JUNG geeft doorgaans 2 jaar garantie op thermostaten. Bewaar de aankoopbon als bewijs.

Hoe reinig ik de thermostaat?

Veeg de behuizing voorzichtig af met een droge of licht vochtige doek. Gebruik geen agressieve schoonmaakmiddelen.

Waar vind ik de volledige handleiding?

De handleiding is gratis te downloaden op notice-facile.com of via de JUNG-website. Zoek op ‘TR236 handleiding’.

GEBRUIKSAANWIJZING TR236 JUNG

Bedieningshandleiding Kamerthermostaat

1. Toepassingsgebied

Voor het reguleren van de temperatuur in gesloten ruimten zoals woningen, scholen, zalen, werkplaatsen enz.

2. Veiligheidsinstructies

Het installeren van elektrische apparaten dient door een vakbekwaam iemand te gebeuren. Een relatieve luchtvochtigheid van 95% dient niet te worden overschreden.

Condens vermijden. Niet naleven van montage en installatievoorschriften kan schade aan het apparaat, brand en andere gevaren tot gevolg hebben.

3. Montage

Opmerking:

- Monteer de thermostaat aan een binnenwand, indien mogelijk tegenover een warmtebron.

- Monteer de thermostaat niet aan een buitenmuur.

- Vermijdt tocht van ramen en deuren.

- Zie er op toe dat normale circulatielucht de thermostaat ongehinderd kan bereiken.

- Warmte van buitenaf beïnvloedt de nauwkeurigheid. Vermijd direct intredend zonlicht of warmteafgevende apparatuur in de nabijheid van de thermostaat (licht of hittebronnen).

- Ook dimmers genereren warmte. Wordt een thermostaat met een dimmer onder een meervoudig afdekraam gemonteerd, dan dient de afstand zo groot mogelijk te zijn. Bij verticale montage dient de thermostaat onder de dimmer gemonteerd te worden.

In een inbouwdoos volgens DIN 49 073 monteren.

Montagehoogte: ca. 1,5 m vanaf de vloer.

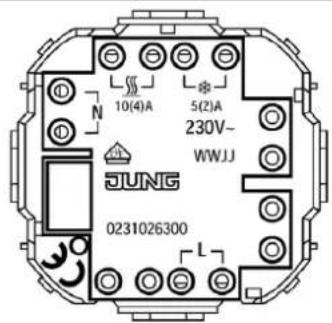

1. Sluit alle leidingen aan volgens bijgaand schema (afb. ② of afb. ③).

Opmerking:

Let op dat de nulleider aan klem N aangesloten wordt, gebeurt dit niet dan kunnen grote temperatuurschommelingen het gevolg zijn. Leidingdoorsnede 1 tot 2,5 mm2.

Verklaring van de tekens:

L fase

N = nulleider

① = aansluiting tijdschakelklok nachtstandverlaging

=

✿ = koelen

RF = weerstand voor thermische terugkoppeling

TA = weerstand voor nachttemperatuur

1. Plaats de schakelwip (A in afb. ①) op de schakelaar van het bodemdeel.
2. Plaats de afdekking samen met het afdekraam op het bodemdeel. Afdekking linksboven in bodemdeel inklikken.
3. Schroef (B) vastdraaien.
4. Instelknop (C) monteren.

TR 231 U / TR 241 U

Schakelpricipe 1-polig verbreek 1-polig verbreek met schakelaar met schakelaar

Temperatuurbereik 5 ... 30 °C 5 ... 30 °C

Nominale spanning AC 230 V \~, 50/60 Hz AC 24 V \~

* De tussen haakjes vermelde waarden gelden voor een inductieve belasting met een cos φ van 0,6.

Technische wijzigingen voorbehouden.

TR 236 U / TR 246 U

Afb. ③

Afb. ③

	TR	236	U		TR
Schakelprincipe	1-polig wissel	1-polig wissel
		zonder	schakelaar	zonder	schakel

Temperatuurbereik 5 ... 30 °C 5 ... 30 °C

Nominale spanning AC 230 V \~, 50/60 Hz AC 24 V \~

Nominale stroom*

verwarmen 10 (4) A 10 (4) A

koelen 5 (2) A 5 (2) A

Hysterese ca. 0,5 K ca. 0,5 K

* De tussen haakjes vermelde waarden gelden voor een inductieve belasting met een cos φ van 0,6.

Technische wijzigingen voorbehouden.

7. Beperking van het temperatuur-instelbereik

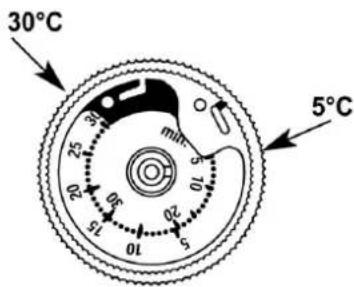

Fabrieksmatig is de thermostaat op het maximale instelbereik van 5 tot 30 °C ingesteld. Zie afbeelding ④.

Afb. ④

In de instelknop bevinden zich twee ringen. Hiermee kann bijv. een instelling beperkt worden van 8 °C tot 23 °C.

Instelling:

1. Kies een temperatuurbereik

Bijv.: max. 23 °C en min.: 8 °C.

1. Opmerking!!

Eerst de instelknop ongeveer in het midden van de gewenste temperatuur zetten. Bijv.: ca. 15 °C

1. Nu de instelknop verwijderen.

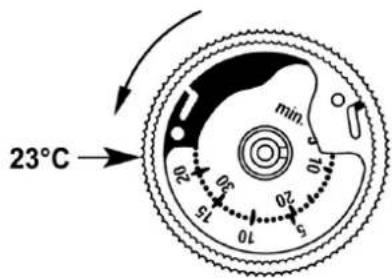

2. Rode inastelring op max. temperatuur instellen.

Bijv.: 23°C.

Tegen de klok in draaien. Hier gelden de buitenliggende getallen van de schaal. Punt van een balpen in het gat steken en de rode ring linksom draaien tot 23 °C (max. schaal). Zie afb. ⑤.

Afb. ⑤

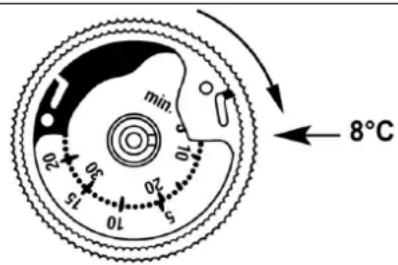

1. Blauwe instelring op min. temperatuur instellen. Bijv. 8 °C.

Met de klok mee draaien. Hier gelden de getallen aan de binnenzijde van de schaal. Punt van een balpen in het gat steken en de blauwe ring rechtsom draaien tot 23 °C (max. schaal). Zie afb. ⑥.

Afb. ⑥

1. Instelknop aanbrengen. Daarbij moet de standaanduiding ongeveer in het midden zitten (zie punt 2). Bijv.: ca. 15 °C.

Schaal voor temperatuur instellingen met getallen

Wij bieden garantie in het kader van de wettelijke bepalingen.

U gelieve het apparaat franco met een beschrijving van de fout/storing aan onze centrale serviceafdeling te zenden:

ALBRECHT JUNG GMBH & CO. KG

Service-Center

Kupferstr. 17-19

D-44532 Lünen

Service-Line: 0 23 55 . 80 65 51

Telefax: 0 23 55 . 80 61 89

De €-markering is een vrijhandelsmerk, dat uit-sluitend is bedoeld voor de autoriteiten en geen garantie inhoudt van bepaalde eigenschappen.
