TR231 - Thermostaat JUNG - Gratis gebruiksaanwijzing en handleiding

Type product	Thermostaat
Merk	JUNG
Model	TR231
Afmetingen (ongeveer)	80 x 80 x 30 mm
Gewicht (ongeveer)	100 g
Voeding	2 x AA-batterijen (niet meegeleverd)
Programmeerbaar	Ja, dagelijks en wekelijks programma
Temperatuurbereik	5 °C tot 35 °C
Weergave	LCD-scherm met achtergrondverlichting
Instelbare modi	Comfort, Eco, Vorstbeveiliging, Handmatig
Schakelcontact	Potentialvrij, max. 230 V AC, 10 A
Montage	Inbouw of opbouw (met adapter)
Kleur	Wit (standaard)
Beschermingsgraad	IP20
Omgevingstemperatuur	0 °C tot 50 °C
Onderhoud en reiniging	Reinig met een droge, zachte doek. Gebruik geen agressieve schoonmaakmiddelen.
Veiligheid	Laagspanning, geschikt voor droge ruimtes
Reserveonderdelen en repareerbaarheid	Geen specifieke informatie. Neem contact op met JUNG voor service.
Garantie	2 jaar (conform wettelijke bepalingen)
Inhoud verpakking	Thermostaat, montagemateriaal, handleiding

Veelgestelde vragen - TR231 JUNG

Hoe installeer ik de JUNG TR231 thermostaat?

Volg de stappen in de handleiding: schakel de stroom uit, sluit de draden aan op de juiste klemmen (L, N, en schakeldraad), monteer de thermostaat op de wand en plaats de batterijen.

Welke batterijen heeft de TR231 nodig?

De TR231 werkt op 2 AA-batterijen (alkaline of lithium) die niet zijn meegeleverd. Vervang ze jaarlijks of bij een leeg symbool op het scherm.

Hoe programmeer ik een weekprogramma?

Ga naar het menu, selecteer 'Programma', kies 'Week' en stel per dag de gewenste temperatuur en tijden in voor comfort- en eco-modus.

Wat betekent de 'Eco'-modus?

De Eco-modus verlaagt de temperatuur naar een energiebesparend niveau (bijv. 15°C) wanneer u niet thuis bent of slaapt. Dit kunt u zelf instellen.

Kan ik de thermostaat handmatig bedienen?

Ja, u kunt de temperatuur handmatig aanpassen met de draaiknop of knoppen. De handmatige modus overschrijft tijdelijk het programma.

Wat is de vorstbeveiliging?

De vorstbeveiliging houdt de temperatuur boven het vriespunt (bijv. 5°C) om bevriezing van leidingen te voorkomen. Deze modus activeert automatisch bij lage temperaturen.

Hoe vervang ik de batterijen?

Verwijder het voorpaneel, plaats twee nieuwe AA-batterijen in het compartiment, let op de polariteit, en klik het paneel terug. Reset indien nodig de klok.

De thermostaat reageert niet. Wat nu?

Controleer of de batterijen leeg zijn of verkeerd zijn geplaatst. Reset het apparaat door de batterijen 10 seconden te verwijderen. Als het probleem aanhoudt, raadpleeg de handleiding.

Is de TR231 geschikt voor vloerverwarming?

Ja, de TR231 kan worden gebruikt voor vloerverwarming, mits de schakelbelasting niet wordt overschreden (max. 10 A). Overleg met een installateur voor specifieke toepassingen.

Waar vind ik de handleiding voor de TR231?

De handleiding is gratis te downloaden op notice-facile.com of via de JUNG-website in PDF-formaat.

GEBRUIKSAANWIJZING TR231 JUNG

Bedieningshandleiding Kamerthermostaat

1. Toepassingsgebied

Voor het reguleren van de temperatuur in gesloten ruimten zoals woningen, scholen, zalen, werkplaatsen enz.

2. Veiligheidsinstructies

Het installeren van elektrische apparaten dient door een vakbekwaam iemand te gebeuren. Een relatieve luchtvochtigheid van 95% dient niet te worden overschreden.

Condens vermijden. Niet naleven van montage en installatievoorschriften kan schade aan het apparaat, brand en andere gevaren tot gevolg hebben.

3. Montage

Opmerking:

- Monteer de thermostaat aan een binnenwand, indien mogelijk tegenover een warmtebron.

- Monteer de thermostaat niet aan een buitenmuur.

- Vermijdt tocht van ramen en deuren.

- Zie er op toe dat normale circulatielucht de thermostaat ongehinderd kan bereiken.

- Warmte van buitenaf beïnvloedt de nauwkeurigheid. Vermijd direct intredend zonlicht of warmteafgevende apparatuur in de nabijheid van de thermostaat (licht of hittebronnen).

- Ook dimmers genereren warmte. Wordt een thermostaat met een dimmer onder een meervoudig afdekraam gemonteerd, dan dient de afstand zo groot mogelijk te zijn. Bij verticale montage dient de thermostaat onder de dimmer gemonteerd te worden.

In een inbouwdoos volgens DIN 49 073 monteren.

Montagehoogte: ca. 1,5 m vanaf de vloer.

1. Sluit alle leidingen aan volgens bijgaand schema (afb. ② of afb. ③).

Opmerking:

Let op dat de nulleider aan klem N aangesloten wordt, gebeurt dit niet dan kunnen grote temperatuurschommelingen het gevolg zijn. Leidingdoorsnede 1 tot 2,5 mm2.

Verklaring van de tekens:

L fase

N = nulleider

① = aansluiting tijdschakelklok nachtstandverlaging

=

✿ = koelen

RF = weerstand voor thermische terugkoppeling

TA = weerstand voor nachttemperatuur

1. Plaats de schakelwip (A in afb. ①) op de schakelaar van het bodemdeel.
2. Plaats de afdekking samen met het afdekraam op het bodemdeel. Afdekking linksboven in bodemdeel inklikken.
3. Schroef (B) vastdraaien.
4. Instelknop (C) monteren.

TR 231 U / TR 241 U

Schakelpricipe 1-polig verbreek 1-polig verbreek met schakelaar met schakelaar

aan-l

Temperatuurbereik 5 ... 30 °C 5 ... 30 °C

Nominale spanning AC 230 V \~, 50/60 Hz AC 24 V \~

* De tussen haakjes vermelde waarden gelden voor een inductieve belasting met een cos φ van 0,6.

Technische wijzigingen voorbehouden.

TR 236 U / TR 246 U

Afb. ③

Afb. ③

* De tussen haakjes vermelde waarden gelden voor een inductieve belasting met een cos φ van 0,6.

Technische wijzigingen voorbehouden.

7. Beperking van het temperatuur-instelbereik

Fabrieksmatig is de thermostaat op het maximale instelbereik van 5 tot 30 °C ingesteld. Zie afbeelding ④.

Afb. ④

In de instelknop bevinden zich twee ringen. Hiermee kann bijv. een instelling beperkt worden van 8 °C tot 23 °C.

Instelling:

1. Kies een temperatuurbereik

Bijv.: max. 23 °C en min.: 8 °C.

1. Opmerking!!

Eerst de instelknop ongeveer in het midden van de gewenste temperatuur zetten. Bijv.: ca. 15 °C

1. Nu de instelknop verwijderen.

2. Rode inastelring op max. temperatuur instellen.

Bijv.: 23°C.

Tegen de klok in draaien. Hier gelden de buitenliggende getallen van de schaal. Punt van een balpen in het gat steken en de rode ring linksom draaien tot 23 °C (max. schaal). Zie afb. ⑤.

Afb. ⑤

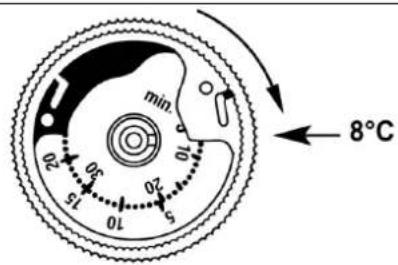

1. Blauwe instelring op min. temperatuur instellen. Bijv. 8 °C.

Met de klok mee draaien. Hier gelden de getallen aan de binnenzijde van de schaal. Punt van een balpen in het gat steken en de blauwe ring rechtsom draaien tot 23 °C (max. schaal). Zie afb. ⑥.

Afb. ⑥

1. Instelknop aanbrengen. Daarbij moet de standaanduiding ongeveer in het midden zitten (zie punt 2). Bijv.: ca. 15 °C.

Schaal voor temperatuur instellingen met getallen

Wij bieden garantie in het kader van de wettelijke bepalingen.

U gelieve het apparaat franco met een beschrijving van de fout/storing aan onze centrale serviceafdeling te zenden:

ALBRECHT JUNG GMBH & CO. KG

Service-Center

Kupferstr. 17-19

D-44532 Lünen

Service-Line: 0 23 55 . 80 65 51

Telefax: 0 23 55 . 80 61 89

De €-markering is een vrijhandelsmerk, dat uit-sluitend is bedoeld voor de autoriteiten en geen garantie inhoudt van bepaalde eigenschappen.
