Type product	Laptop
Merk	Dell
Model	Inspiron M5010
Afmetingen (l x b x h)	37,6 x 26,5 x 3,5 cm
Gewicht	2,6 kg
Voeding	90 W AC-adapter
Processor	AMD Athlon II of Phenom II
Geheugen (RAM)	2-4 GB DDR3 (uitbreidbaar tot 8 GB)
Opslag	250-500 GB HDD
Schermdiagonaal	15,6 inch
Schermresolutie	1366 x 768 (HD)
Connectiviteit	Wi-Fi 802.11b/g/n, Ethernet, Bluetooth 2.1+EDR (optioneel)
Aansluitingen	USB 2.0 (3x), VGA, HDMI, audio combo, kaartlezer
Besturingssysteem	Windows 7 Home Premium (voorgeïnstalleerd)
Batterij	6-cellig Li-ion (typisch 3-4 uur)
Onderhoud en reiniging	Reinig het scherm met een zachte, droge microvezeldoek. Gebruik geen agressieve chemicaliën.
Veiligheid	Kensington-slot, wachtwoordbeveiliging in BIOS
Reparatie en reserveonderdelen	RAM, harde schijf en accu zijn vervangbaar; andere onderdelen via Dell-service

Veelgestelde vragen - Inspiron M5010 DELL

Hoe kan ik het wachtwoord van de BIOS resetten?

Verwijder de CMOS-batterij op het moederbord gedurende enkele minuten of gebruik een jumper zoals beschreven in de handleiding.

Kan ik het RAM-geheugen upgraden?

Ja, de Dell Inspiron M5010 heeft twee SODIMM-sloten voor DDR3-geheugen, maximaal 8 GB (2x4 GB).

Hoe voer ik een fabrieksreset uit?

Start de laptop op en druk op F8 tijdens het opstarten, kies 'Repair your computer' en vervolgens 'Dell Factory Image Restore'. Zorg dat u eerst een back-up maakt.

Wat is de maximale ondersteunde harde schijfcapaciteit?

Officieel tot 500 GB, maar grotere schijven (bv. 1 TB) werken vaak ook, mits SATA II (3 Gb/s).

Hoe vervang ik de accu?

Schuif de accu-vergrendeling naar de open stand, til de accu uit de behuizing en plaats een nieuwe 6-cellige Li-ion accu (model Dell Inspiron M5010).

Waarom wordt mijn laptop erg heet?

Reinig de ventilatieroosters met perslucht en controleer of de koelventilator goed werkt. Gebruik de laptop op een harde, vlakke ondergrond.

Hoe sluit ik een externe monitor aan?

Gebruik de VGA- of HDMI-poort aan de zijkant. Druk op de toetsencombinatie Fn+F8 om het beeld te dupliceren of uit te breiden.

Kan ik de harde schijf vervangen door een SSD?

Ja, een 2,5-inch SATA SSD (tot 7 mm dik) is compatibel. U moet het systeem opnieuw installeren of klonen.

Mijn toetsenbord reageert niet goed, wat nu?

Probeer een extern toetsenbord via USB. Als dat werkt, moet het ingebouwde toetsenbord worden vervangen; raadpleeg de handleiding voor demontage.

Hoe kan ik de wifi-module opnieuw installeren?

Download de nieuwste stuurprogramma's van de Dell-supportwebsite. Verwijder de oude driver en installeer de nieuwe, start de laptop opnieuw op.

GEBRUIKSAANWIJZING Inspiron M5010 DELL

Handleiding voor de Dell™ Inspiron™ N5010/M5010

Voordat u begint

Batterij

Onderplaat

Geheugenmodule(s)

Optisch station

Toetsenbord

Polssteun

Draadloze minikaart

Mediakaartlezerkaart

Vaste schijl

Baeldschern

beefuscherim

Cam eram odu le

Interne module met draadloze Bluetooth® technologie

Computerbehuizing

VGA-connectorkaart

Moederbord

Knopcelbatterii

Warmteafleider van de processor

Processormodule

Luidsprokers

UQ-kaart

Hot BIOS

let bros hashen

Opmerkingen, waarschuwingen en gevaar-kennisgevingen

OPMERKING: Een OPMERKING duidt belangrijke informatie aan voor een beter gebruik van de computer.

WAARSCHUWING: EEN WAARSCHUWING duidt potentiële schade aan hardware of potentieel gegevensverlies aan en vertelt u hoe het probleem kan worden vermeden.

VOORZICHTIG: Een GEVAAR-KENNI SGEVING duidt op een risico van schade aan eigendommen, lichamelijk letsel of overlijden.

Regelgevingsmodel: P10F-serie Regelgevingstype: P10F001; P10F002

2011-04 Rev. A01

De informatie in dit document kan zonder voorafgaande kennisgeving worden gewijzigd.

© 2011 Dell Inc. Alle rechten voorbehouden.

Verveelvoudiging van dit document op welke wijze dan ook zonder de schriftelijke toestemming van Dell Inc. is strikt verboden.

In deze tekst worden de volgende handelsmerken gebruikt: Dell, het CELL logo en Inspiron zijn handelsmerken van Dell Inc.; Bluetooth is een gedeponeerd handelsmerk van Bluetooth SIG, Inc. en wordt onder licente gebruikt door Dell; Microsoft, Windows, Windows Vista en het startknoplogo van Windows Vista zijn handelsmerken of gedeponeerde handelsmerken van Microsoft Corporation in de Verenigde Stalen en/of andere landen.

Overige handelsmerken en handelsnamen kunnen in dit document gebruikt om te verwijzen naar entitelten die het eigendomsrecht op de merken claimen dan wel de namen van hun producten. Dell Inc. claimt op geen enkele wilje enig eigendomsrecht ten aanzien van andere handelsmerken of handelsnamen dan haar eigen handelsmerken en handelsnamen.

Terug naar inhoudsopgave

Onderplaat

Handleiding voor de Dell™ Inspiron™ N5010/M5010

De onderplaat verwijderen

De onderplaat terugplaatsen

VOORZICHTIG: Volg de veiligheidsinstructies die bij de computer werden geleverd alvorens u werkzaamheden binnen de computer uitvoert. Raadpleeg voor meer informatie over veiligheidsrichtlijnen onze website over wet- en regelgeving op www.dell.com/ regulatory_compliance.

WAARSCHUWING: Alleen een bevoegde onderhoudsmonteur mag reparaties aan uw computer uitvoeren. Schade als gevolg van onderhoudswerkzaamheden die niet door Dell zijn goedgekeurd, valt niet onder de garantie.

WAARSCHUWING: voorkom elektrostatische ontlading door uzelf te aarden met een aardingspolsbandje of door regelmatig een niet-geverfd metalen oppervlak aan te raken (zoals een connector van de computer).

WAARSCHUWING: voorkom schade aan het moederbord door de hoofdbatterij te verwijderen (zie De batterij verwijderen) voordat u in de computer gaat werken.

De onderplaat verwijderen

1. Volg de instructies in Voordat u begint.
2. Verwijder de batterij (zie De batterij verwijderen).
3. Breng de borgschroef waarmee de onderplaat aan de computer is bevestigd weer aan de computerbasis.
4. Wrik de onderplaat los met uw vingers en zorg ervoor dat de onderplaat los is van de lipjes op de computerbasis.
5. Til de onderplaat van de computerbasis af.

1	lipjes (2)	2	onderplaat
3	borgschroef

De onderplaat terugplaatsen

1. Volg de instructies in Voordal u begini.
2. Schuil de twee lipjes op de onderplaat in de sleuven op de computerbasis.
3. Klik de onderplaat vast.
4. Draai de borgschroef aan waarmee de onderplaat aan de computerbasis is bevestigd.
5. Plaats de batterij terug (zie De batterij vervangen).

WAARSCHUWING: voordat u de computer aanzet, moet u alle schroeven opnieuw aanbrengen en vastzetten en controleren of er geen losse schroeven in de computer zijn achtergebleven. Als u dit niet doet, loopt u het risico dat de computer beschadigd raakt.

Terug naar inhoudsopgave

Terug naar inhoudsopgave

Voordat u begint

Handleiding voor de Dell™ Inspiron™ N5010/M5010

Aanbevolen hulpmiddelen
Uw computer uitschakelen
Voordat u binnen de computer gaat werken

Deze handleiding bevat instructies over het verwijderen en installeren van componenten in de computer. Tenzij anders vermeld, wordt voor elke procedure uitgegaan van de volgende condities:

U hebt de stappen in Uw computer uitschakelen en Voordat u binnen de computer gaat werken uitgevoerd.
U hebt de veiligheidsinformatie geraadpleegd die bij uw computer is geleverd
U kunt componenten terugplaatsen of, wanneer u deze los hebt aangeschaft, installeren door de verwijderingsprocedure in omgekeerde volgorde uit te voeren.

Aanbevolen hulpmiddelen

Bij de procedures in dit document hebt u mogelijk de volgende hulpmiddelen nodig:

1 Kleine sleufkopschroevendraaier
1 Kruiskopschroevendraaier
1 Plastic pennetje
Updateprogramma voor BIOS beschikbaar op support.dell.com

Uw computer uitschakelen

WAARSCHUWING: u voorkomt gegevensverlies door alle gegevens binnen geopende bestanden op te slaan en de bestanden te sluiten. Sluit vervolgens alle geopende programma's voordat u de computer uitzet.

1. Sla geopende bestanden op en sluit deze en eventueel geopende programma's af.
2. Sluit het besturingssysteem af:

Microsoft® Windows Vista®:

Klik op Start 📋, klik op het pijltje 📋 en klik vervolgens op Afsluiten.

Windows® 7:

Klik op Start en klik vervolgens op Afsluiten.

1. Zorg ervoor dat de computer uitstaat. Als de computer niet automatisch is uitgeschakeld na het uitschakelen van het besturingssysteem, houd dan de aan-uilknop ingedrukt totdal de computer is uitgeschakeld.

Voordat u binnen de computer gaat werken

Volg de onderstaande veiligheidsrichtlijnen om uw eigen veiligheid te garanderen en de computer en werkomgeving tegen mogelijke schade te beschermen.

VOORZI CHTIG: Volg de veiligheidsinstructies die bij de computer werden geleverd alvorens u werkzaamheden binnen de computer uitvoert. Raadpleeg voor meer informatie over veiligheidsrichtlijnen onze website over wet- en regelgeving op www.dell.com/ regulatory_compliance.
WAARSCHUWING: voorkom elektrostatische ontlading door uzelf te aarden met een aardingspolsbandje of door regelmatig een niet-geverfd metalen oppervlak aan te raken (zoals een connector van de computer).
WAARSCHUWING: Ga voorzichtig met componenten en kaarten om. Raak de componenten en de contacten op kaarten niet aan. Pak kaarten bij de uiteinden vast of bij de metalen bevestigingsbeugel. Houd een component, zoals een processor, vast aan de uiteinden, niet aan de pinnen.
WAARSCHUWING: Alleen een bevoegde onderhoudsmonteur mag reparaties aan uw computer uitvoeren. Schade als gevolg van onderhoudswerkzaamheden die niet door Dell™ zijn goedgekeurd, valt niet onder de garantie.

WAARSCHUWING: verwijder kabels door aan de connector of aan het treklipje te trekken en niet aan de kabel zelf. Sommige kabels zijn voorzien van een connector met borglippen. Als u dit type kabel loskoppelt, moet u de borglippen ingedrukt houden voordat u de kabel verwijdert. Als u de connectors van elkaar los trekt, moet u ze op evenwijdige wijze uit elkaar houden om te voorkomen dat een van de connectorpennen wordt verbogen. Ook moet u voordat u een kabel verbindt, controleren of beide connectors op juiste wijze zijn opgesteld en uitgelijnd.
WAARSCHUWING: Om schade aan de computer te voorkomen moet u de volgende instructies opvolgen voordat u binnen de computer gaat werken.

1. Zorg ervoor dat het werkoppervlak vlak en schoon is om te voorkomen dat de computerbehuizing bekrast raakt.
2. Schakel de computer (zie Uw computer uitschakelen) en alle op de computer aangesloten apparaten uit.

WAARSCHUWING: wanneer u een netwerkkabel wilt verwijderen, moet u eerst de connector van de netwerkkabel uit de computer verwijderen en daarna de netwerkkabel loskoppelen van het netwerkapparaat.

1. Verwijder alle stekkers van telefoonsnoeren en netwerkkabels uit de computer.
2. Druk op alle kaarten in de 7-in-1 geheugenkaartlezer om ze uit te werpen.
3. Verwijder de stekker van de computer en alle daarop aangesloten apparaten uit het stopcontact.
4. Koppel alle op de computer aangesloten apparalen los van de computer.

WAARSCHUWING: voorkom schade aan het moederbord door de hoofdbatterij te verwijderen (zie De batterij verwijderen) voordat u in de computer gaat werken.

1. Verwijder de batterij (zie De batterij verwijderen).
2. Draai de computer om (bovenkant boven), klap het beeldscherm open en druk op de aan-uitknop om het moederbord te aarden.

Terug naar inhoudsopgave

Het BIOS flashen

Handleiding voor de Dell™ Inspiron™ N5010/M5010

1. Zet de computer aan.
2. Ga naar support.dell.com/ support/ downloads.
3. Zoek naar het bestand met de BIOS-update voor uw computer:

OPMERKING: Het serviceplaatje voor uw computer vindt u op een label op de onderzijde van de computer.

Als u het serviceplaatje van uw computer hebt gevonden:

a. Klik op Voer een serviceplaatje in.
b. Typ het serviceplaatje van de computer in het veld Voer een serviceplaatje in, klik op Start en ga verder met stap 4.

Als u het serviceplaatje van uw computer niet kunt vinden:

a. Selecteer het producttype in de lijst Selecteer een productreeks.
b. Selecteer het merk van het product in de lijst Selecteer een producttype.
c. Selecteer het modelnummer van het product in de lijst Selecteer een productmodel.

OPMERKING: als u een ander model hebt geselecteerd en opnieuw wilt beginnen, klik dan op Opnieuw rechtsboven in het menu.

d. Klik op Bevestigen.

1. Er verschijnt een lijst met resultaten op het scherm. Klik op BIOS.
2. Klik op Downloaden om het nieuwste BIOS-bestand te downloaden.

Het venster Bestand downloaden verschijnt.

1. Klik op Opslaan om het bestand op uw bureaublad op te slaan. Het bestand wordt naar het bureaublad gedownload.
2. Klik op Sluiten als het venster Downloaden voltooid verschijnt. Het bestandspictogram wordt op het bureaublad woergegeven en heeft dezelfde naam als het BIOS-updatebestand dat u hebt gedownload.
3. Dubbelklik op het bestandspictogram op het bureaublad en volg de instructies op het scherm.

Terug naar inhoudsopgave

Interne module met draadloze Bluetooth®-technologie

Handleiding voor de Dell™ Inspiron™ N5010/M5010

De Bluetooth-module verwijderen

De Bluetooth-module terugplaatsen

VOORZICHTIG: Volg de veiligheidsinstructies die bij de computer werden geleverd alvorens u werkzaamheden binnen de computer uitvoert. Raadpleeg voor meer informatie over veiligheidsrichtlijnen onze website over wet- en regelgeving op www.dell.com/ regulatory_compliance.

WAARSCHUWING: Alleen een bevoegde onderhoudsmonteur mag reparaties aan uw computer uitvoeren. Schade als gevolg van onderhoudswerkzaamheden die niet door Dell zijn goedgekeurd, valt niet onder de garantie.

WAARSCHUWING: voorkom elektrostatische ontlading door uzelf te aarden met een aardingspolsbandje of door regelmatig een niet-geverfd metalen oppervlak aan te raken (zoals een connector van de computer).

WAARSCHUWING: voorkom schade aan het moederbord door de hoofdbatterij te verwijderen (zie De batterij verwijderen) voordat u in de computer gaat werken.

Als u een kaart met de draadloze Bluetooth-technologie samen met uw computer hebt besteld, is deze al geinstalleerd.

De Bluetooth-module verwijderen

1. Volg de instructies in Voordat u begint.
2. Verwijder de batterij (zie De batterij verwijderen).
3. Verwijder de onderplaat (zie De onderplaat verwijderen).
4. Verwijder de geheugenmodule(s) (zie De geheugenmodule(s) verwijderen).
5. Verwijder het optische station (zie Het optisch station verwijderen).
6. Verwijder het toetsenbord (zie Het toetsenbord verwijderen).
7. Verwijder de polssteun (zie De polssteun verwijderen).

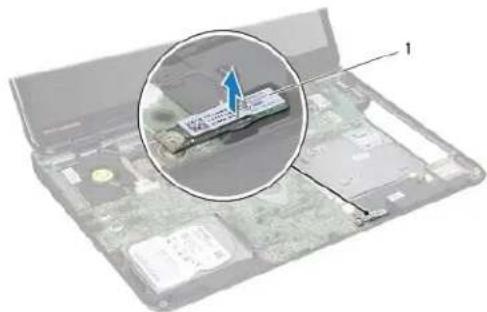

8. Til de Bluetooth-module op om deze los te koppelen van de connector op het moederbord.

De Bluetooth-module terugplaatsen

1. Volg de instructies in Voordat u begint.
2. Lijn de connector op de Bluetooth-kaart uit met de connector op het moederbord en druk de Bluetooth-module naar binnen toldat deze goed op zijn plaats zit.

3. Plaats de polssteun terug (zie De polssteun terugplaatsen).

4. Plaats het toetsenbord terug (zie Het toetsenbord terugplaatsen).

5. Plaats het optische station terug (zie Het optische station terugplaatsen).
6. Plaats de geheugenmodule(s) terug (zie De geheugenmodule(s) terugplaatsen).
7. Plaats de onderplaat terug (zie De onderplaat terugplaatsen).
8. Plaats de batterij terug (zie De batterij vervangen).

WAARSCHUWING: voordat u de computer aanzet, moet u alle schroeven opnieuw aanbrengen en vastzetten en controleren of er geen losse schroeven in de computer zijn achtergebleven. Als u dit niet doet, loopt u het risico dat de computer beschadigd raakt.

Terug naar inhoudsopgave

Terug naar inhoudsopgave

Cameramodule

Handleiding voor de Dell™ Inspiron™ N5010/M5010

De cameramodule verwijderen

De cameramodule terugplaatsen

VOORZICHTIG: Volg de veiligheidsinstructies die bij de computer werden geleverd alvorens u werkzaamheden binnen de computer uitvoert. Raadpleeg voor meer informatie over veiligheidsrichtlijnen onze website over wet- en regelgeving op www.dell.com/ regulatory_compliance.

WAARSCHUWING: Alleen een bevoegde onderhoudsmonteur mag reparaties aan uw computer uitvoeren. Schade als gevolg van onderhoudswerkzaamheden die niet door Dell zijn goedgekeurd, valt niet onder de garantie.

WAARSCHUWING: voorkom elektrostatische ontlading door uzelf te aarden met een aardingspolsbandje of door regelmatig een niet-geverfd metalen oppervlak aan te raken (zoals een connector van de computer).

WAARSCHUWING: voorkom schade aan het moederbord door de hoofdbatterij te verwijderen (zie De batterij verwijderen) voordat u in de computer gaat werken.

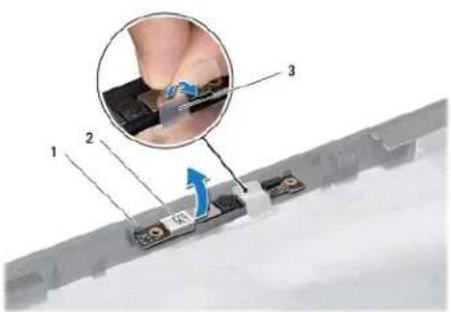

De cameramodule verwijderen

1. Volg de instructies in Voordat u begint.

2. Verwijder de batterij (zie De batterij verwijderen).

3. Verwijder de onderplaat (zie De onderplaat verwijderen).

4. Verwijder de geheugenmodule(s) (zie De geheugenmodule(s) verwijderen).

5. Verwijder het optische station (zie Het optisch station verwijderen).

6. Verwijder het toetsenbord (zie Het toetsenbord verwijderen).

7. Verwijder de polssleun (zie De polssleun verwijderen).

8. Verwijder het beeldscherm (zie Het beeldscherm verwijderen).

9. Verwijder het montagekader van het beeldscherm (zie Het montagekader van het beeldscherm verwijderen).

10. Verwijder het beeldschermpaneel (zie Het beeldschermpaneel verwijderen).

11. Trek de metalen tape weg waarmee de cameramodule aan de beeldschermkap is bevestigd.

12. Verwijder de cameramodule uit de lipjes waarmee deze vast zit.

13. Haal de cameramodule uit de beeldschermkap.

De cameramodule terugplaatsen

1. Volg de instructies in Voordat u begint.
2. Plaats de cameramodule op de beeldschermkamp en druk de cameramodule in totdat deze goed vast zit.
3. Trek de metalen tape weg waarmee de cameramodule aan de beeldschermkap is bevestigd.
4. Plaats het beeldschermpaneel terug (zie Het schermpaneel terugplaatsen).
5. Plaats het montagekader van het beeldscherm terug (zie Het montagekader van het beeldscherm terugplaatsen).
6. Plaats het beeldschermpaneel terug (zie Het beeldscherm opnieuw installeren).
7. Plaats de polssteun terug (zie De polssteun terugplaatsen).
8. Plaats het toetsenbord terug (zie Het toetsenbord terugplaatsen).
9. Plaats het optische station terug (zie Het optische station terugplaatsen).
10. Plaals de geheugenmodule(s) terug (zie De geheugenmodule(s) terugplaalsen).
11. Plaats de onderplaat terug (zie De onderplaat terugplaatsen).
12. Plaats de batterij terug (zie De batterij vervangen).

WAARSCHUWING: voordat u de computer aanzet, moet u alle schroeven opnieuw aanbrengen en vastzetten en controleren of er geen losse schroeven in de computer zijn achtergebleven. Als u dit niet doet, loopt u het risico dat de computer beschadigd raakt.

Terug naar inhoudsopgave

Terug naar inhoudsopgave

Mediakaartlezerkaart

Handleiding voor de Dell™ Inspiron™ N5010/M5010

De mediakaartlezerkaart verwijderen
De mediakaartlezerkaart vervangen

VOORZICHTIG: Volg de veiligheidsinstructies die bij de computer werden geleverd alvorens u werkzaamheden binnen de computer uitvoert. Raadpleeg voor meer informatie over veiligheidsrichtlijnen onze website over wet- en regelgeving op www.dell.com/ regulatory_compliance.

WAARSCHUWING: Alleen een bevoegde onderhoudsmonteur mag reparaties aan uw computer uitvoeren. Schade als gevolg van onderhoudswerkzaamheden die niet door Dell zijn goedgekeurd, valt niet onder de garantie.
WAARSCHUWING: voorkom elektrostatische ontlading door uzelf te aarden met een aardingspolsbandje of door regelmatig een niet-geverfd metalen oppervlak aan te raken (zoals een connector van de computer).
WAARSCHUWING: voorkom schade aan het moederbord door de hoofdbatterij te verwijderen (zie De batterij verwijderen) voordat u in de computer gaat werken.

De mediakaartlezerkaart verwijderen

1. Volg de instructies in Voordat u begint.
2. Verwijder de batterij (zie De batterij verwijderen).
3. Verwijder de onderplaat (zie De onderplaat verwijderen).
4. Verwijder de geheugenmodule(s) (zie De geheugenmodule(s) verwijderen).
5. Verwijder het optische station (zie Het optisch station verwijderen).
6. Verwijder het toetsenbord (zie Het toetsenbord verwijderen).
7. Verwijder de polssteun (zie De polssteun verwijderen).
8. Koppel de kabel van de mediakaartlezerkaart los van de connector op het moederbord en verwijder de kabel uit de geleider.
9. Haal de mediakaartlezerkaart uit de computerbasis.

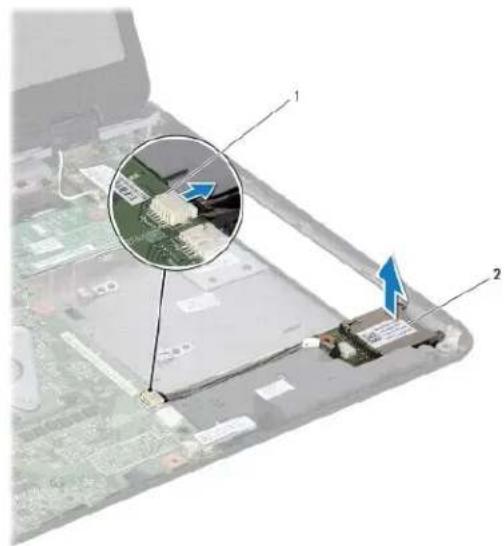

1 connector moederbord 2 Mediakaartlezerkaart

De mediakaartlezerkaart vervangen

1. Volg de instructies in Voordat u begint.
2. Plaats de kabel van de mediakaartlezerkaart in de geleider.
3. Sluit de kabel van de mediakaartlezerkaart aan op de connector op het moederbord.
4. Plaats de polssteun terug (zie De polssteun terugplaatsen).
5. Plaats het toetsenbord terug (zie Het toetsenbord terugplaatsen).
6. Plaats het optische station terug (zie Het optische station terugplaatsen).
7. Plaats de geheugenmodule(s) terug (zie De geheugenmodule(s) terugplaalsen).
8. Plaats de onderplaat terug (zie De onderplaat terugplaatsen).

9. Plaats de batterij terug (zie De batterij vervangen).

10. Lijn de mediakaartlezerkaart uit met het lipje op de computerbasis en plaats de mediakaartlezerkaart in de juiste positie.

WAARSCHUWING: voordat u de computer aanzet, moet u alle schroeven opnieuw aanbrengen en vastzetten en controleren of er geen losse schroeven in de computer zijn achtergebleven. Als u dit niet doet, loopt u het risico dat de computer beschadigd raakt.

Terug naar inhoudsopgave

Terug naar inhoudsopgave

Knoopcelbatterij

Handleiding voor de Dell™ Inspiron™ N5010/M5010

De knoopcelbatterij verwijderen

De knoopbatterij verwijderen

VOORZICHTIG: Volg de veiligheidsinstructies die bij de computer werden geleverd alvorens u werkzaamheden binnen de computer uitvoert. Raadpleeg voor meer informatie over veiligheidsrichtlijnen onze website over wet- en regelgeving op www.dell.com/ regulatory_compliance.

WAARSCHUWING: Alleen een bevoegde onderhoudsmonteur mag reparaties aan uw computer uitvoeren. Schade als gevolg van onderhoudswerkzaamheden die niet door Dell™ zijn goedgekeurd, valt niet onder de garantie.
WAARSCHUWING: voorkom elektrostatische ontlading door uzelf te aarden met een aardingspolsbandje of door regelmatig een niet-geverfd metalen oppervlak aan te raken (zoals een connector van de computer).
WAARSCHUWING: voorkom schade aan het moederbord door de hoofdbatterij te verwijderen (zie De batterij verwijderen) voordat u in de computer gaat werken.

De knoopcelbatterij verwijderen

1. Volg de instructies in Voordat u begint.
2. Verwijder de batterij (zie De batterij verwijderen).
3. Volg de instructies stap 3 tot stap 14 in Het moederbord verwijderen.
4. Gebruik een plastic pennetje om de knoopcelbatterij uit de sleuf op het moederbord los te wrikken.

1

plastic pennetje

2

knoopcelbatterij

De knoopbatterij verwijderen

1. Volg de instructies in Voordat u begint.
2. Plaats de knoopcelbatterij terug met de positieve kant (+) omhoog.
3. Schuif de knoopbatterij in de sleuf en druk er voorzichtig op totdat deze op zijn plaats klikt.
4. Volg de instructies stap 5 tot stap 17 in Het moederbord terugplaatsen.
5. Plaats de batterij terug (zie De batterij vervangen).

WAARSCHUWING: voordat u de computer aanzet, moet u alle schroeven opnieuw aanbrengen en vastzetten en controleren of er geen losse schroeven in de computer zijn achtergebleven. Als u dit niet doet, loopt u het risico dat de computer beschadigd raakt.

Terug naar inhoudsopgave

Terug naar inhoudsopgave

Processormodule

Handleiding voor de Dell™ Inspiron™ N5010/M5010

De processormodule verwijderen

De processormodule terugplaatsen

VOORZICHTIG: Volg de veiligheidsinstructies die bij de computer werden geleverd alvorens u werkzaamheden binnen de computer uitvoert. Raadpleeg voor meer informatie over veiligheidsrichtlijnen onze website over wet- en regelgeving op www.dell.com/ regulatory_compliance.

WAARSCHUWING: Alleen een bevoegde onderhoudsmonteur mag reparaties aan uw computer uitvoeren. Schade als gevolg van onderhoudswerkzaamheden die niet door Dell™ zijn goedgekeurd, valt niet onder de garantie.

WAARSCHUWING: voorkom elektrostatische ontlading door uzelf te aarden met een aardingspolsbandje of door regelmatig een niet-geverfd metalen oppervlak aan te raken (zoals een connector van de computer).

WAARSCHUWING: voorkom schade aan het moederbord door de hoofdbatterij te verwijderen (zie De batterij verwijderen) voordat u in de computer gaat werken.

De processormodule verwijderen

1. Volg de instructies in Voordat u begint.

2. Verwijder de batterij (zie De batterij verwijderen).

3. Volg de instructies stap 3 tot stap 14 in Het moederbord verwijderen.

4. Verwijder de warmteafleider van de processor (zie De warmteafleider van de processor verwijderen).

WAARSCHUWING: om contact tussen de kamschroef van de ZIF-socket en de processor tijdens het verwijderen of terugzetten van de processor te voorkomen, drukt u zachtjes op het midden van de processor terwijl u de kamschroef aandraait of losmaakt.

WAARSCHUWING: houd de schroevendraaier loodrecht ten opzichte van de processor terwijl u de schroef draait om te voorkomen dat de processor beschadigd raakt.

1. Maak de ZIF-socket los door de schroef met een kleine platte schroevendraaler linksom te draalen tot aan de stop.

WAARSCHUWING: u zorgt ervoor dat de processor maximaal wordt gekoeld, door de hitteoverdrachtszones op de thermische koeling van de processor niet aan te raken. Het vet van uw huid kan het warmteoverdrachtsvermogen van de thermische paden verminderen.

WAARSCHUWING: Verwijder de processormodule door deze recht omhoog te trekken. Zorg ervoor dat de pinnen op de processormodule niet worden verbogen.

1. Til de processormodule uit de ZIF-socket.

De processormodule terugplaatsen

OPMERKING: als u een nieuwe processor installeert, zult u een nieuwe thermische koeleenheid ontvangen waaraan een thermisch pad is bevestigd, of een nieuw thermisch pad ontvangen met documentatie die de juiste installatie beschrijft.
1. Volg de instructies in Voordat u begint.
2. Lijn de pin-1-hoek van de processormodule uit met de pin-1-hoek van het ZIF-contact en breng vervolgens de processormodule aan.
OPMERKING: de pin-1-hoek van de processormodule heeft een driehoek die overeenstemt met de pin-1-hoek van de ZIF-socket.
Als de processormodule op de juiste wijze is aangebracht, bevinden alle vier de hoeken zich op dezelfde hoogte. Als een of meer hoeken van de processor zich op een hoger niveau bevindt dan de andere hoeken, is de module niet op de juiste wijze geïnstalleerd.
WAARSCHUWING: houd de schroevendraaier loodrecht ten opzichte van de processor terwijl u de kamschroef draait om te voorkomen dat de processor beschadigd raakt.
3. Draai de ZIF-socket vast door de kamschroef rechtsom te draaien om de processormodule vast te zetten op het moederbord.
4. Plaats de warmteafleider van de processor terug (zie De warmteafleider van de processor terugplaatsen).
5. Volg de instructies stap 5 tot stap 17 in Het moederbord terugplaatsen.
6. Plaats de batterij terug (zie De batterij vervangen).
WAARSCHUWING: voordat u de computer aanzet, moet u alle schroeven opnieuw aanbrengen en vastzetten en controleren of er geen losse schroeven in de computer zijn achtergebleven. Als u dit niet doet, loopt u het risico dat de computer beschadigd raakt.

Terug naar inhoudsopgave

Terug naar inhoudsopgave

Warmteafleider van de processor

Handleiding voor de Dell™ Inspiron™ N5010/M5010

De warmteafleider van de processor verwijderen
De warmteafleider van de processor terugplaatsen

VOORZI CHTIG: Volg de veiligheidsinstructies die bij de computer werden geleverd alvorens u werkzaamheden binnen de computer uitvoert. Raadpleeg voor meer informatie over veiligheidsrichtlijnen onze website over wet- en regelgeving op www.dell.com/regulatory_compliance.

VOORZICHTIG: Als u de warmteafleider van de processor van de computer verwijdert wanneer deze heet is, mag u de metalen behuizing van de warmteafleider van de processor niet aanraken.

WAARSCHUWING: Alleen een bevoegde onderhoudsmonteur mag reparaties aan uw computer uitvoeren. Schade als gevolg van onderhoudswerkzaamheden die niet door Dell zijn goedgekeurd, valt niet onder de garantie.

WAARSCHUWING: voorkom elektrostatische ontlading door uzelf te aarden met een aardingspolsbandje of door regelmatig een niet-geverfd metalen oppervlak aan te raken (zoals een connector van de computer).

WAARSCHUWING: voorkom schade aan het moederbord door de hoofdbatterij te verwijderen (zie De batterij verwijderen) voordat u in de computer gaat werken.

De warmteafleider van de processor verwijderen

1. Volg de instructies in Voordat u begint.
2. Verwijder de batterij (zie De batterij verwijderen).
3. Volg de instructies stap 3 tot stap 14 in Het moederbord verwijderen.

4. Haal de ventilatorkabel uit de connector op het moederbord.

5. Maak in de juiste volgorde (aangegeven op de warmtealleider van de processor) de vier schroeven los waarmee de warmtealleider van de processor aan het moederbord bevestigd is.

OPMERKING: De vormgeving en aantal schroeven op de warmteafleider van de processor kunnen verschillend zijn per computermodel.

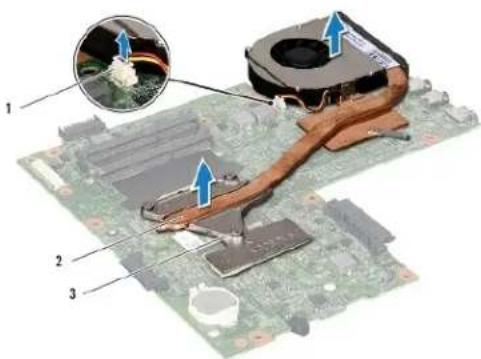

1. Til de warmteafleider van de processor van het moederbord.

De warmteafleider van de processor terugplaatsen

OPMERKING: bij deze procedure wordt ervan uitgegaan dat u de warmteafleider van de processor al hebt verwijderd en dat u klaar bent om deze terug te plaatsen.

1. Volg de instructies in Voordat u begint.
2. Plaats de warmteafleider van de processor op het moederbord.
3. Lijn de vier schroeven op de warmteafleider uit met de schroefgaten op het moederbord en bevestig de schroeven in de volgorde die staat aangegeven op de warmteafleider.

OPMERKING: De vormgeving en aantal schroeven op de warmteafleider van de processor kunnen verschillend zijn per computermodel.

1. Sluit de kabel van de ventilator aan op de connector van het moederbord.
2. Volg de instructies stap 5 tot stap 17 in Het moederbord terugplaatsen.
3. Plaats de batterij terug (zie De batterij vervangen).

WAARSCHUWING: voordat u de computer aanzet, moet u alle schroeven opnieuw aanbrengen en vastzetten en controleren of er geen losse schroeven in de computer zijn achtergebleven. Als u dit niet doet, loopt u het risico dat de computer beschadigd raakt.

Terug naar inhoudsopgave

Terug naar inhoudsopgave

Beeldscherm

Handleiding voor de Dell™ Inspiron™ N5010/M5010

Beeldschermeenheid
• Montagekader van het beeldscherm
Schermpaneel

VOORZI CHTIG: Volg de veiligheidsinstructies die bij de computer werden geleverd alvorens u werkzaamheden binnen de computer uitvoert. Raadpleeg voor meer informatie over veiligheidsrichtlijnen onze website over wet- en regelgeving op www.dell.com/regulatory_compliance.

WAARSCHUWING: Alleen een bevoegde onderhoudsmonteur mag reparaties aan uw computer uitvoeren. Schade als gevolg van onderhoudswerkzaamheden die niet door Dell™ zijn goedgekeurd, valt niet onder de garantie.
WAARSCHUWING: voorkom elektrostatische ontlading door uzelf te aarden met een aardingspolsbandje of door regelmatig een niet-geverfd metalen oppervlak aan te raken (zoals een connector van de computer).
WAARSCHUWING: voorkom schade aan het moederbord door de hoofdbatterij te verwijderen (zie De batterij verwijderen) voordat u in de computer gaat werken.

Beeldschermeenheid

Het beeldscherm verwijderen

1. Volg de instructies in Voordat u begint.
2. Verwijder de batterij (zie De batterij verwijderen).
3. Verwijder de onderplaat (zie De onderplaat verwijderen).
4. Verwijder de geheugenmodule(s) (zie De geheugenmodule(s) verwijderen).
5. Verwijder het optische station (zie Het optisch station verwijderen).
6. Verwijder het toetsenbord (zie Hot toetsenbord verwijderen).
7. Verwijder de polssteun (zie De polssteun verwijderen).

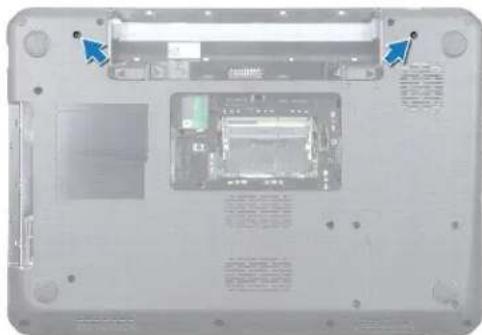

8. Draai de computer om en verwijder de twee schroeven.

1. Koppel de kabels los van de minikaartantennes, indien van toepassing.

2. Ontkoppel de beeldschermkabel van de connector op het moederbord en verwijder deze uit de geleider.

3. Verwijder de vier schroeven (twee aan iedere kant) waarmee het beeldscherm aan de computer is bevestigd.
4. Til het beeldscherm uit de computer en verwijder het beeldscherm.

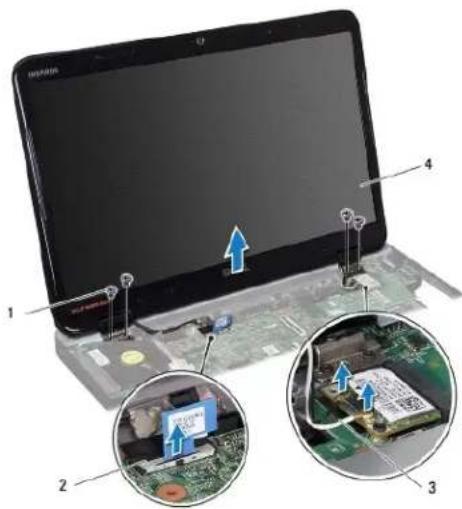

1	schroeven (4)	2	beeldschermkabel
3	kabels minikaartantennes	4	beeldscherm

Het beeldscherm opnieuw installeren

1. Volg de instructies in Voordat u begint.
2. Breng het beeldscherm op de juiste plaats en breng de vier schroeven aan (twee aan iedere zijde) die het beeldscherm op de computer vastzetten.
3. Plaats de beeldschermkabel in de geleider en sluit de kabel aan op de connector op het moederbord.
4. Sluit de kabels van de minikaartantennes aan op de connectors op de minikaart.
5. Draai de computer om en plaats de twee schroeven onderaan de computer opnieuw.
6. Plaats de polssteun terug (zie De polssteun terugplaatsen).
7. Plaats het toetsenbord terug (zie Het toetsenbord terugplaatsen).
8. Plaats het optische station terug (zie Het optische station terugplaatsen).
9. Plaats de geheugenmodule(s) terug (zie De geheugenmodule(s) terugplaatsen).
10. Plaats de onderplaat terug (zie De onderplaat terugplaalsen).
11. Plaats de batterij terug (zie De batterij vervangen).

WAARSCHUWING: voordat u de computer aanzet, moet u alle schroeven opnieuw aanbrengen en vastzetten en controleren of er geen losse schroeven in de computer zijn achtergebleven. Als u dit niet doet, loopt u het risico dat de computer beschadigd raakt.

Montagekader van het beeldscherm

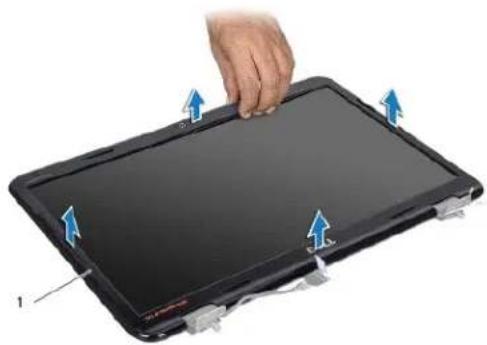

Het montagekader van het beeldscherm verwijderen

WAARSCHUWING: het montagekader van het beeldscherm is uiterst fragiel. Wees voorzichtig wanneer u het verwijdert om beschadiging te voorkomen.

1. Volg de instructies in Voordat u begint.

2. Verwijder het beeldscherm (zie Het beeldscherm verwijderen).

3. Gebruik uw vingertoppen om de binnensle rand van het montagekader van het beeldscherm voorzichtig omhoog te lilleen.
4. Verwijder het montagekader.

Het montagekader van het beeldscherm terugplaatsen

1. Volg de instructies in Voordat u begint.
2. Plaats het montagekader boven het beeldscherm en druk het voorzichtig op zijn plaats.
3. Plaats het beeldschermpaneel terug (zie Het beeldscherm opnieuw installeren).

Schermpaneel

Het beeldschermpaneel verwijderen

1. Volg de instructies in Voordat u begint.
2. Verwijder het beeldscherm (zie Het beeldscherm verwijderen).
3. Verwijder het montagekader van het beeldscherm (zie Het montagekader van het beeldscherm verwijderen).
4. Koppel de camerakabel los van de connector op de cameramodule.

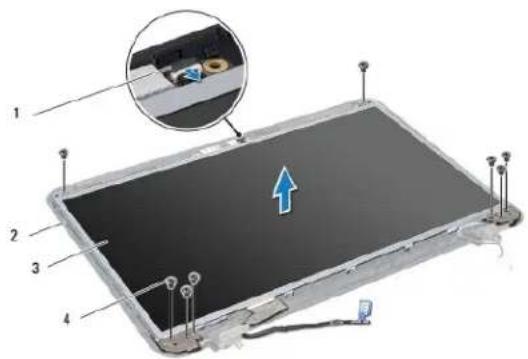

5. Verwijder de acht schroeven waarmee het beeldschermpaneel aan de kap is bevestigd.

1	camerakabelstekker	2	beeldschermkap
3	schermpaneel	4	schroeven (8)

1. Til het beeldschermpaneel uit de beeldschermkap.
2. Draai het schermpaneel om en plaats het op een schoon oppervlak.
3. Til de tape op waarmee de beeldschermkabel is aangesloten op de bijbehorende connector en ontkoppel de kabel van het schermpaneel.
4. Verwijder de camerakabel van de achterkant van het beeldschermpaneel.

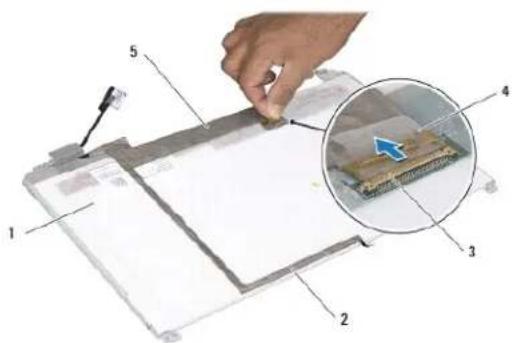

1	achterkant van beeldschermpaneel	2	camerakabel
3	beeldschermkaartconnector	4	tape
5	beeldschermkabel

1. Verwijder de vier schroeven (twee aan elke kant) waarmee de beugels aan het beeldscherm zijn bevestigd.

Het schermpaneel terugplaatsen

1. Volg de instructies in Voordat u begint.
2. Plaats de vier schroeven (twee aan elke kant) terug waarmee de beeldschermbeugels aan het beeldscherm zijn bevestigd.

3. Sluit de beeldschermkabel aan op de connector van de beeldschermkaart en zet deze vast met de tape.

4. Bevestig met de tape de camerakabel aan de achterkant van het beeldschermpaneel.

5. Plaats het beeldschermpaneel op de beeldschermkap en sluit de camerakabel aan op de connector op de cameramodule.

6. Lijn de schroefgaten in het beeldschermpaneel uit met de gaten in de beeldschermkap.

7. Plaats de acht schroeven terug waarmee het beeldschermpaneel aan de kap is bevestigd.

8. Plaats het montagekader van het beeldscherm terug (zie Het montagekader van het beeldscherm terugplaatsen).

9. Plaats het beeldschermpaneel terug (zie Het beeldscherm opnieuw installeren).

WAARSCHUWING: voordat u de computer aanzet, moet u alle schroeven opnieuw aanbrengen en vastzetten en controleren of er geen losse schroeven in de computer zijn achtergebleven. Als u dit niet doet, loopt u het risico dat de computer beschadigd raakt.

Terug naar inhoudsopgave

Terug naar inhoudsopgave

Vaste schijf

Handleiding voor de Dell™ Inspiron™ N5010/M5010

De vaste schijf verwijderen

De vaste schijf vervangen

VOORZICHTIG: Volg de veiligheidsinstructies die bij de computer werden geleverd alvorens u werkzaamheden binnen de computer uitvoert. Raadpleeg voor meer informatie over veiligheidsrichtlijnen onze website over wet- en regelgeving op www.dell.com/ regulatory_compliance.

VOORZICHTIG: als u de vaste schijf uit de computer verwijdert terwijl deze heet is, mag u de metalen behuizing van de vaste schijf niet aanraken.

WAARSCHUWING: Alleen een bevoegde onderhoudsmonteur mag reparaties aan uw computer uitvoeren. Schade als gevolg van onderhoudswerkzaamheden die niet door Dell™ zijn goedgekeurd, valt niet onder de garantie.

WAARSCHUWING: voorkom gegevensverlies door de computer uit te schakelen (zie Uw computer uitschakelen) voordat u de vaste schijf verwijdert. Verwijder de vaste schijf niet terwijl de computer aan staat of in de slaapstand staat.

WAARSCHUWING: voorkom elektrostatische ontlading door uzelf te aarden met een aardingspolsbandje of door regelmatig een niet-geverfd metalen oppervlak aan te raken (zoals een connector van de computer).

WAARSCHUWING: vaste schijven zijn bijzonder kwetsbaar. Wees voorzichtig met de vaste schijf.

WAARSCHUWING: voorkom schade aan het moederbord door de hoofdbatterij te verwijderen (zie De batterij verwijderen) voordat u in de computer gaat werken.

OPMERKING: Dell garandeert geen compatibiliteit met (en biedt geen ondersteuning voor) vaste schijven die niet van Dell afkomstig zijn.

OPMERKING: als u een vaste schijf installeert die niet van Dell afkomstig is, moet u een besturingssysteem, stuur- en hulpprogramma's installeren op de nieuwe vaste schijf (zie de Technologiegids van Dell).

De vaste schijf verwijderen

1. Volg de instructies in Voordat u begint.
2. Verwijder de batterij (zie De batterij verwijderen).
3. Verwijder de onderplaat (zie De onderplaat verwijderen).
4. Verwijder de geheugenmodule(s) (zie De geheugenmodule(s) verwijderen).
5. Verwijder het optische station (zie Het optisch station verwijderen).
6. Verwijder het toetsenbord (zie Hel toetsenbord verwijderen).
7. Verwijder de polssteun (zie De polssteun verwijderen).

WAARSCHUWING: wanneer u de vaste schijf niet gebruikt, dient u deze in een beschermende antistatische verpakking te bewaren (zie 'Beschermen tegen elektrostatische ontlading' in de veiligheidsinstructies die bij uw computer zijn geleverd.)

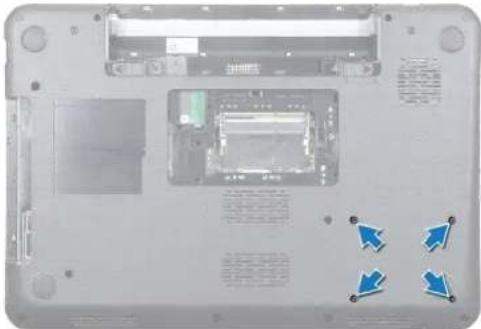

1. Verwijder de vier schroeven waarmee de vaste schijf is bevestigd.

1. Draai de computer om en til de vaste schijf uit het compartiment voor de vaste schijf om het vasteschijfgedeelte los te koppelen van de connector op het moederbord.

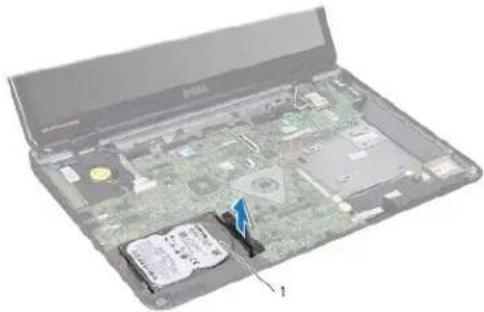

1 vasteschijfgedeelte

1. Trek aan de interposer om deze los te maken van de vaste schijf.

De vaste schijf vervangen

1. Volg de instructies in Voordat u begint.

2. Haal de nieuwe schijf uit de verpakking. Bewaar de originele verpakking om de vaste schijf in te bewaren of vervoeren,

3. Sluit de interposer aan op de vaste schijf.

4. Lijn het vasteschijfgedeelte uit met de connector op het moederbord en duw het vasteschijfgedeelte in het vasteschijfstation totdat deze vast zit.

5. Draai de computer om en plaats de vier schroeven waarmee het vasteschijfgedeelte is bevestigd, opnieuw.

6. Plaats de polssteun terug (zie De polssteun terugplaatsen).

7. Plaats het loelsenbord terug (zie Het loelsenbord terugplaalsen).

8. Plaats het optische station terug (zie Het optische station terugplaatsen).

9. Plaats de geheugenmodule(s) terug (zie De geheugenmodule(s) terugplaatsen).

10. Plaats de onderplaat terug (zie De onderplaat terugplaatsen).

11. Plaats de batterij terug (zie De batterij vervangen).

WAARSCHUWING: voordat u de computer aanzet, moet u alle schroeven opnieuw aanbrengen en vastzetten en controleren of er geen losse schroeven in de computer zijn achtergebleven. Als u dit niet doet, loopt u het risico dat de computer beschadigd raakt.

1. Installeer indien nodig het besturingssysteem op de computer. Zie 'Het besturingssysteem herstellen' in de installatiehandleiding.

2. Installeer indien nodig de stuur- en hulpprogramma's voor uw computer. Zie de technologiehandleiding van Dell voor meer informatie.

Terug naar inhoudsopgave

Terug naar inhoudsopgave

I/ O-kaart

Handleiding voor de Dell™ Inspiron™ N5010/M5010

De I/O-kaart verwijderen

De I/O-kaart terugplaatsen

VOORZICHTIG: Volg de veiligheidsinstructies die bij de computer werden geleverd alvorens u werkzaamheden binnen de computer uitvoert. Raadpleeg voor meer informatie over veiligheidsrichtlijnen onze website over wet- en regelgeving op www.dell.com/ regulatory_compliance.

WAARSCHUWING: Alleen een bevoegde onderhoudsmonteur mag reparaties aan uw computer uitvoeren. Schade als gevolg van onderhoudswerkzaamheden die niet door Dell™ zijn goedgekeurd, valt niet onder de garantie.
WAARSCHUWING: voorkom elektrostatische ontlading door uzelf te aarden met een aardingspolsbandje of door regelmatig een niet-geverfd metalen oppervlak aan te raken (zoals een connector van de computer).
WAARSCHUWING: voorkom schade aan het moederbord door de hoofdbatterij te verwijderen (zie De batterij verwijderen) voordat u in de computer gaat werken.

De I / O-kaart verwijderen

1. Volg de instructies in Voordat u begint.
2. Verwijder de batterij (zie De batterij verwijderen).
3. Volg de instructies stap 3 tot stap 13 in Het moederbord verwijderen.
4. Plaats de computerbehuizing terug (zie De computerbehuizing verwijderen).
5. Verwijder de I/O-kaart van het lipje op de computerbasis.

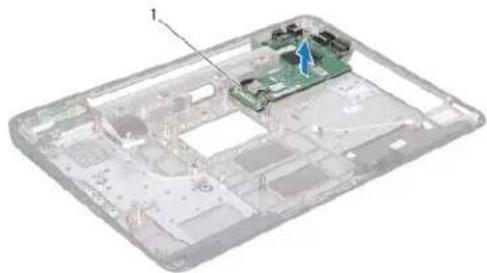

6. Til de I/O-kaart van de computerbasis.

De I/ O-kaart terugplaatsen

1. Volg de instructies in Voordal u beginl.
2. Lijn de connectors op de I/O-kaart uit met de sleuven op de computerbasis en druk de I/O-kaart in totdat deze goed vast zit.
3. Plaats de computerbehuizing terug (zie De computerbehuizing terugplaatsen).
4. Volg de instructies stap 6 tot stap 17 in Het moederbord terugplaatsen.
5. Plaats de batterij terug (zie De batterij vervangen).

WAARSCHUWING: voordat u de computer aanzet, moet u alle schroeven opnieuw aanbrengen en vastzetten en controleren of er geen losse schroeven in de computer zijn achtergebleven. Als u dit niet doet, loopt u het risico dat de computer beschadigd raakt.

Terug naar inhoudsopgave

Terug naar inhoudsopgave

Toetsenbord

Handleiding voor de Dell™ Inspiron™ N5010/M5010

Het toeisenbord verwijderen

Het toetsenbord terugplaatsen

VOORZICHTIG: Volg de veiligheidsinstructies die bij de computer werden geleverd alvorens u werkzaamheden binnen de computer uitvoert. Raadpleeg voor meer informatie over veiligheidsrichtlijnen onze website over wet- en regelgeving op www.dell.com/ regulatory_compliance.

WAARSCHUWING: Alleen een bevoegde onderhoudsmonteur mag reparaties aan uw computer uitvoeren. Schade als gevolg van onderhoudswerkzaamheden die niet door Dell™ zijn goedgekeurd, valt niet onder de garantie.
WAARSCHUWING: voorkom elektrostatische ontlading door uzelf te aarden met een aardingspolsbandje of door regelmatig een niet-geverfd metalen oppervlak aan te raken (zoals een connector van de computer).
WAARSCHUWING: voorkom schade aan het moederbord door de hoofdbatterij te verwijderen (zie De batterij verwijderen) voordat u in de computer gaat werken.

Het toetsenbord verwijderen

1. Volg de instructies in Voordat u begint.
2. Verwijder de batterij (zie De batterij verwijderen).
3. Verwijder de onderplaat (zie De onderplaat verwijderen).

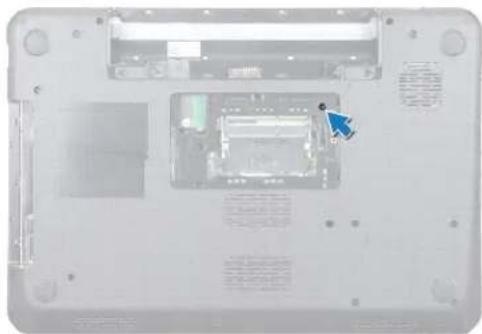

4. Verwijder de schroef waarmee het toetsenbord aan de computerbasis is bevestigd.

OPMERKING: de schroef waarmee het toetsenbord aan de computerbasis is bevestigd, is mogelijk niet op alle computers aanwezig.

1. Keer de computer om en klap het beeldscherm zo ver mogelijk naar achter.

WAARSCHUWING: de toetsen van het toetsenbord zijn kwetsbaar. Ze raken snel los en het is veel werk om ze terug te plaatsen. Wees voorzichtig met het verwijderen van het toetsenbord en met het toetsenbord zelf.

1. Druk het toetsenbord in en schuif deze zo ver mogelijk richting de onderkant.

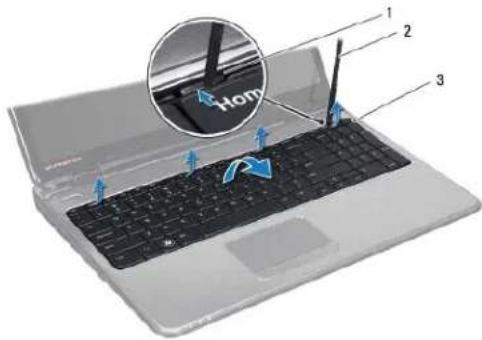

2. Schuif een plastic pennetje tussen het toetsenbord en de polssteun en wrik het toetsenbord los en omhoog zodat het loskomt van de lipjes op de polssteun.

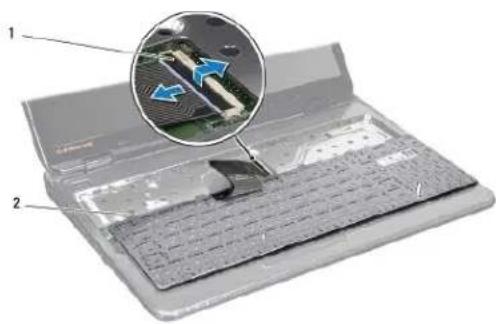

1	polssleunlipjes (4)	2	plastic pennetje
3	toetsenbord

1. Til het toetsenbord voorzichtig omhoog en schulf de zes lipjes aan de onderkant van het toetsenbord uit de sleuven op de polssteun.
2. Draal het toetsenbord om zonder hard te trekken.
3. Til de connectorvergrendeling op en trek aan het treklipje om de toetsenbordkabel los te koppelen van de connector op het moederbord.
4. Til het toetsenbord van de computer.

Het toetsenbord terugplaatsen

1. Volg de instructies in Voordat u begint.
2. Schuif de toetsenbordkabel in de connector op het moederbord en druk de connectorvergrendeling omlaag om de kabel vast te zetten.
3. Schuif de zes lipjes aan de onderkant van het toetsenbord in de sleuven op de polssteun.
4. Druk voorzichtig op de randen van het toetsenbord om het toetsenbord vast te zeiten onder de lipjes op de polssteun en schulf het toetsenbord omhoog.
5. Plaats de schroef waarmee het toetsenbord aan de computerbasis wordt bevestigd terug.

OPMERKING: de schroef waarmee het toetsenbord aan de computerbasis is bevestigd, is mogelijk niet op alle computers aanwezig.

1. Plaats de onderplaat terug (zie De onderplaat terugplaatsen).
2. Plaats de batterij terug (zie De batterij vervangen).

WAARSCHUWING: voordat u de computer aanzet, moet u alle schroeven opnieuw aanbrengen en vastzetten en controleren of er geen losse schroeven in de computer zijn achtergebleven. Als u dit niet doet, loopt u het risico dat de computer beschadigd raakt.

Terug naar inhoudsopgave

Terug naar inhoudsopgave

Geheugenmodule(s)

Handleiding voor de Dell™ Inspiron™ N5010/M5010

De geheugenmodule(s) verwijderen

De geheugenmodule(s) terugplaatsen

VOORZICHTIG: Volg de veiligheidsinstructies die bij de computer werden geleverd alvorens u werkzaamheden binnen de computer uitvoert. Raadpleeg voor meer informatie over veiligheidsrichtlijnen onze website over wet- en regelgeving op www.dell.com/ regulatory_compliance.

WAARSCHUWING: Alleen een bevoegde onderhoudsmonteur mag reparaties aan uw computer uitvoeren. Schade als gevolg van onderhoudswerkzaamheden die niet door Dell™ zijn goedgekeurd, valt niet onder de garantie.

WAARSCHUWING: voorkom elektrostatische ontlading door uzelf te aarden met een aardingspolsbandje of door regelmatig een niet-geverfd metalen oppervlak aan te raken (zoals een connector van de computer).

WAARSCHUWING: voorkom schade aan het moederbord door de hoofdbatterij te verwijderen (zie De batterij verwijderen) voordat u in de computer gaat werken.

U kunt het geheugen van uw computer uitbreiden voor geheugenmodules te installeren op het moederbord. Zie 'Specificaties' in de installatiehandleiding voor informatie over het geheugen dat door uw computer wordt ondersteund.

OPMERKING: geheugenmodules die via Dell™ zijn aangeschaft, vallen onder de garantie van uw computer.

De computer heeft twee gebruikerstoegankelijke SO-DIMM-connectors, met de labels DIMM A en DIMM B. Toegang hiertoe is mogelijk vanaf de onderkant van de computer.

De geheugenmodule(s) verwijderen

1. Volg de instructies in Voordat u begint.
2. Verwijder de batterij (zie De batterij verwijderen).
3. Verwijder de onderplaat (zie De onderplaat verwijderen).

WAARSCHUWING: gebruik geen hulpmiddelen om de klemmen van de geheugenmoduleconnector te sprelden. Zo voorkomt u schade aan de geheugenmoduleconnector.

1. Spreid de bevestigingsklemmetjes aan de uiteinden van de geheugenmoduleconnector voorzichtig met uw vingers totdat de module loskomt.
2. Verwijder de geheugenmodule uit de connector voor de geheugenmodule.

1	connector voor geheugenmodule	2	klemmen (2)
3	geheugenmodule

De geheugenmodule(s) terugplaatsen

WAARSCHUWING: Als u geheugenmodules in twee connectors moet installeren, installeert u eerst een geheugenmodule in de connector genaamd 'DIMM A' en daarna een module in connector "DIMM B".

1. Volg de instructies in Voordat u begint.
2. Lijn de inkeping op de geheugenmodule uit met het lipje op de connector van de geheugenmodule.
3. Schulf de geheugenmodule stevig in de connector onder een hoek van 45 graden en druk de geheugenmodule naar beneden totdat deze vastklikt. Verwijder de geheugenmodule als u geen klik hoort en installeer deze opnieuw.

OPMERKING: als de geheugenmodule niet op juiste wijze wordt geplaatst, start de computer mogelijk niet op.

1. Plaats de onderplaat terug (zie De onderplaat terugplaatsen).
2. Plaats de batterij terug (zie De batterij vervangen) of sluit de wisselstroomadapter aan op uw computer en een stopcontact.

WAARSCHUWING: voordat u de computer aanzet, moet u alle schroeven opnieuw aanbrengen en vastzetten en controleren of er geen losse schroeven in de computer zijn achtergebleven. Als u dit niet doet, loopt u het risico dat de computer beschadigd raakt.

1. Zet de computer aan.

Bij het opstarlen van de computer wordt/worden de geheugenmodule(s) gedetecteerd en wordt de systeemconfiguralie automatisch bijgewerkt.

Controleer hoeveel geheugen in de computer is geïnstalleerd:

Windows Vista:

Klik op Start → Help en ondersteuning → Dell-systeeminformatie.

Windows ^® 7:

Klik op Start → Configuratiescherm → Systeem en beveiliging → Systeem.

Terug naar inhoudsopgave

Terug naar inhoudsopgave

Computerbehuizing

Handleiding voor de Dell™ Inspiron™ N5010/M5010

De computerbehuizing verwijderen

De computerbehuizing terugplaatsen

VOORZICHTIG: Volg de veiligheidsinstructies die bij de computer werden geleverd alvorens u werkzaamheden binnen de computer uitvoert. Raadpleeg voor meer informatie over veiligheidsrichtlijnen onze website over wet- en regelgeving op www.dell.com/ regulatory_compliance.

WAARSCHUWING: u voorkomt elektrostatische ontlading door uzelf te aarden met een aardingspolsband of door regelmatig een ongeverfd metalen oppervlak aan te raken (bijvoorbeeld de computerstandaard).

WAARSCHUWING: Alleen een bevoegde onderhoudsmonteur mag reparaties aan uw computer uitvoeren. Schade als gevolg van onderhoudswerkzaamheden die niet door Dell zijn goedgekeurd, valt niet onder de garantie.

WAARSCHUWING: voorkom schade aan het moederbord door de hoofdbatterij te verwijderen (zie De batterij verwijderen) voordat u in de computer gaat werken.

De computerbehuizing verwijderen

1. Volg de instructies in Voordat u begint.
2. Verwijder de batterij (zie De batterij verwijderen).
3. Verwijder de onderplaat (zie De onderplaat verwijderen).
4. Verwijder de geheugenmodule(s) (zie De geheugenmodule(s) verwijderen).
5. Verwijder het optische station (zie Het optisch station verwijderen).
6. Verwijder het toetsenbord (zie Het toetsenbord verwijderen).
7. Verwijder de polssleun (zie De polssleun verwijderen).
8. Verwijder de minikaart (zie De minikaart verwijderen).
9. Verwijder het beeldscherm (zie Het beeldscherm verwijderen).

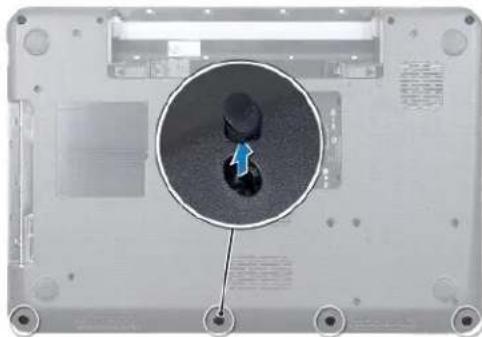

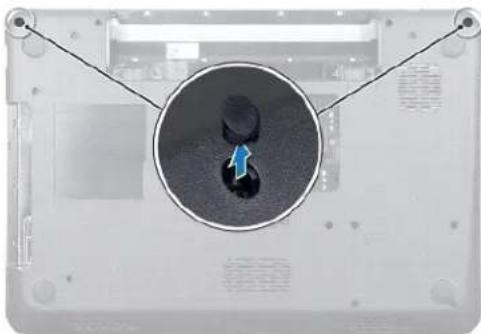

10. Draai de computer om en verwijder de twee rubberen kapjes op de schroeven.

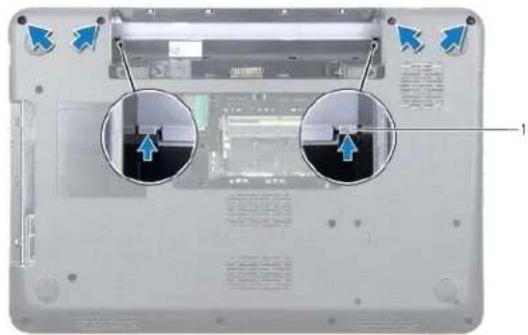

1. Verwijder de vier schroeven waarmee de computerkap aan de computerbasis is bevestigd.
2. Maak de lipjes los waarmee de computerbehuizing aan de computerbasis is bevestigd.

De computerbehuizing terugplaatsen

1. Lijn de lipjes onder de computerbehuizing uit met de sleuven op de computorbasis en klik de computerbehuizing vast.
2. Draai de computer om en plaats de vier schroeven terug waarmee de computerbehuizing aan de computerbasis wordt bevestigd.
3. Plaats het beeldschermpaneel terug (zie Het beeldscherm opnieuw installeren).
4. Plaats de minikaart terug (zie De minikaart vervangen).
5. Plaats de polssteun terug (zie De polssteun terugplaatsen).
6. Plaats het toetsenbord terug (zie Het toetsenbord terugplaatsen).
7. Plaats het optische station terug (zie Het optische station terugplaatsen).
8. Plaats de geheugenmodule(s) terug (zie De geheugenmodule(s) terugplaatsen).
9. Plaals de onderplaat terug (zie De onderplaat terugplaatsen).
10. Plaats de batterij terug (zie De batterij vervangen).

WAARSCHUWING: voordat u de computer aanzet, moet u alle schroeven opnieuw aanbrengen en vastzetten en controleren of er geen losse schroeven in de computer zijn achtergebleven. Als u dit niet doet, loopt u het risico dat de computer beschadigd raakt.

Terug naar inhoudsopgave

Draadloze minikaart

Handleiding voor de Dell™ Inspiron™ N5010/M5010

De minikaart verwijderen
De minikaart vervangen

VOORZI CHTIG: Volg de veiligheidsinstructies die bij de computer werden geleverd alvorens u werkzaamheden binnen de computer uitvoert. Raadpleeg voor meer informatie over veiligheidsrichtlijnen onze website over wet- en regelgeving op www.dell.com/ regulatory_compliance.

WAARSCHUWING: Alleen een bevoegde onderhoudsmonteur mag reparaties aan uw computer uitvoeren. Schade als gevolg van onderhoudswerkzaamheden die niet door Dell™ zijn goedgekeurd, valt niet onder de garantie.
WAARSCHUWING: voorkom elektrostatische ontlading door uzelf te aarden met een aardingspolsbandje of door regelmatig een niet-geverfd metalen oppervlak aan te raken (zoals een connector van de computer).
WAARSCHUWING: voorkom schade aan het moederbord door de hoofdbatterij te verwijderen (zie De batterij verwijderen) voordat u in de computer gaat werken.
WAARSCHUWING: wanneer u de minikaart niet gebruikt, dient u deze in een beschermende antistatische verpakking te bewaren (zie 'Beschermen tegen elektrostatische ontlading' in de veiligheidsinstructies die bij uw computer zijn geleverd.)
OPMERKING: Dell garandeert geen compatibiliteit met (en biedt geen ondersteuning voor) minikaarten die niet van Dell afkomstig zijn.

Als u een draadloze minikaart bij uw computer hebt besteld, is deze al geïnstalleerd.

Uw computer ondersteunt een half-minikaartsleuf:

Eén Half Mini-Card-sleuf: voor Wireless Local Area Network (WLAN), Wi-Fi of Worldwide Interoperability for Microwave Access (WiMax).

OPMERKING: of er een minikaart in de minikaartsleuf is geïnstalleerd, is afhankelijk van de configuratie van de computer bij aanschaf.

De minikaart verwijderen

1. Volg de instructies in Voordat u begint.
2. Verwijder de batterij (zie De batterij verwijderen).
3. Verwijder de onderplaat (zie De onderplaat verwijderen).
4. Verwijder de geheugenmodule(s) (zie De geheugenmodule(s) verwijderen).
5. Verwijder het optische station (zie Het optisch station verwijderen).
6. Verwijder het toetsenbord (zie Het toetsenbord verwijderen).
7. Verwijder de polssteun (zie De polssteun verwijderen).

WAARSCHUWING: verwijder kabels door aan de stekker of aan het treklipje te trekken en niet aan de kabel zelf. Sommige kabels zijn voorzien van een connector met borglippen. Als u dit type kabel loskoppelt, moet u de borglippen ingedrukt houden voordat u de kabel verwijdert. Als u de connectors van elkaar los trekt, moet u ze op evenwijdige wijze uit elkaar houden om te voorkomen dat een van de connectorpennen wordt verbogen. Ook moet u voordat u een kabel verbindt, controleren of beide connectors op juiste wijze zijn opgesteld en uitgelijnd.

1. Maak de antennekabels los van de minikaart.

1. Verwijder de schroef waarmee de minikaart aan de connector op het moederbord is bevestigd.

2. Verwijder de minikaart uit de connector op het moederbord.

De minikaart vervangen

1. Volg de instructies in Voordal u begint.
2. Haal de nieuwe minikaart uit de verpakking.

WAARSCHUWING: oefen een stevige, gelijkmatige druk uit om de kaart op zijn plaats te schuiven. Als u te veel kracht gebruikt, kunt u de connector echter beschadigen.
WAARSCHUWING: De connectors zijn zodanig getand dat ze een juiste installatie garanderen. Als u weerstand ondervindt, moet u de connectors op de kaart en het moederbord controleren en de kaart opnieuw uitlijnen.
WAARSCHUWING: u voorkomt schade aan de minikaart door de kabels nooit onder de kaart te plaatsen.

1. Steek de minikaartconnector onder een hoek van 45 graden in de connector op het moederbord.
2. Duw het andere uiteinde van de minikaart omlaag in de sleuf van het moederbord en plaats de schroef terug waarmee de minikaart op het moederbord wordt bevestigd.
3. Sluit de juiste antennekabels aan op de minikaart die u aan het installeren bent. De volgende tabel geeft het kleurschema van de antennekabels weer voor de minikaart die door de computer wordt ondersteund.

Connectors op de minikaart	Kleurschema antennekabels
WLAN: Wi-Fi, WiMax(2 antennekabels)
Hoofd (witte driehoek)	wit

Hulp (zwarte driehoek)

zwart

1. Bewaar antennekabels die u niet gebruikt in de beschermende mylarverpakking.
2. Plaats de polssteun terug (zie De polssteun terugplaatsen).
3. Plaats het toetsenbord terug (zie Het toetsenbord terugplaatsen).
4. Plaats het optische station terug (zie Het optische station terugplaatsen).
5. Plaats de geheugenmodule(s) terug (zie De geheugenmodule(s) terugplaatsen).
6. Plaats de onderplaat terug (zie De onderplaat terugplaatsen).
7. Plaats de batterij terug (zie De batterij vervangen).

WAARSCHUWING: voordat u de computer aanzet, moet u alle schroeven opnieuw aanbrengen en vastzetten en controleren of er geen losse schroeven in de computer zijn achtergebleven. Als u dit niet doet, loopt u het risico dat de computer beschadigd raakt.

1. Installeer eventuele stuur- en hulpprogramma's voor uw computer. Zie de technologiehandleiding van Dell voor meer informatie.

OPMERKING: Als u een draadloze minikaart installeert van een andere bron dan Dell, moet u de juiste stuur- en hulpprogramma's installeren. Zie de technologiehandleiding van Dell voor meer algemene informatie over stuurprogramma's.

Terug naar inhoudsopgave

Terug naar inhoudsopgave

Optisch station

Handleiding voor de Dell™ Inspiron™ N5010/M5010

Het optisch station verwijderen

Het optische station terugplaatsen

VOORZICHTIG: Volg de veiligheidsinstructies die bij de computer werden geleverd alvorens u werkzaamheden binnen de computer uitvoert. Raadpleeg voor meer informatie over veiligheidsrichtlijnen onze website over wet- en regelgeving op www.dell.com/ regulatory_compliance.

WAARSCHUWING: Alleen een bevoegde onderhoudsmonteur mag reparaties aan uw computer uitvoeren. Schade als gevolg van onderhoudswerkzaamheden die niet door Dell™ zijn goedgekeurd, valt niet onder de garantie.
WAARSCHUWING: voorkom elektrostatische ontlading door uzelf te aarden met een aardingspolsbandje of door regelmatig een niet-geverfd metalen oppervlak aan te raken (zoals een connector van de computer).
WAARSCHUWING: voorkom schade aan het moederbord door de hoofdbatterij te verwijderen (zie De batterij verwijderen) voordat u in de computer gaat werken.

Het optisch station verwijderen

1. Volg de instructies in Voordat u begint.
2. Verwijder de batterij (zie De batterij verwijderen).
3. Verwijder de onderplaat (zie De onderplaat verwijderen).

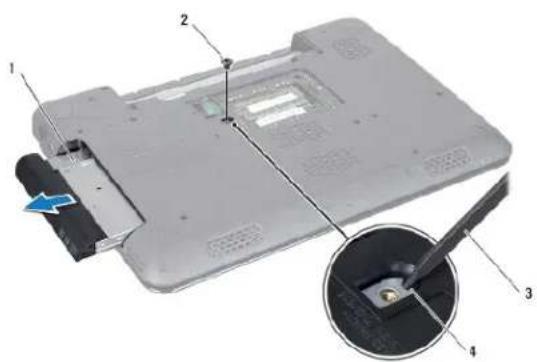

4. Verwijder de schroef waarmee het optische station aan de computer is bevestigd.
5. Druk met een plastic pennetje op de inkeping om het optische station uit het compartiment voor het optische station te verwijderen.
6. Schuif het optische station uit het compartiment voor het optische station.

Het optische station terugplaatsen

1. Volg de instructies in Voordat u begint.
2. Schuif het optische station in het compartiment voor het optische station totdat het volledig op zijn plaats zit.
3. Breng de schroef waarmee het optische station aan de computer is bevestigd opnieuw aan.

4. Plaats de onderplaat terug (zie De onderplaat terugplaatsen).

5. Plaats de batterij terug (zie De batterij vervangen).

WAARSCHUWING: voordat u de computer aanzet, moet u alle schroeven opnieuw aanbrengen en vastzetten en controleren of er geen losse schroeven in de computer zijn achtergebleven. Als u dit niet doet, loopt u het risico dat de computer beschadigd raakt.

Terug naar inhoudsopgave

Terug naar inhoudsopgavo

Polssteun

Handleiding voor de Dell™ Inspiron™ N5010/M5010

De polssteun verwijderen

De golssteun terugplaatsen

VOORZICHTIG: Volg de veiligheidsinstructies die bij de computer werden geleverd alvorens u werkzaamheden binnen de computer uitvoert. Raadpleeg voor meer informatie over veiligheidsrichtlijnen onze website over wet- en regelgeving op www.dell.com/ regulatory_compliance.

WAARSCHUWING: Alleen een bevoegde onderhoudsmonteur mag reparaties aan uw computer uitvoeren. Schade als gevolg van onderhoudswerkzaamheden die niet door Dell zijn goedgekeurd, valt niet onder de garantie.

WAARSCHUWING: voorkom elektrostatische ontlading door uzelf te aarden met een aardingspolsbandje of door regelmatig een niet-geverfd metalen oppervlak aan te raken (zoals een connector van de computer).

WAARSCHUWING: voorkom schade aan het moederbord door de hoofdbatterij te verwijderen (zie De batterij verwijderen) voordat u in de computer gaat werken.

De polssteun verwijderen

1. Volg de instructies in Voordat u begint.
2. Verwijder de batterij (zie De batterij verwijderen).
3. Verwijder de onderplaat (zie De onderplaat verwijderen).
4. Verwijder de geheugenmodule(s) (zie De geheugenmodule(s) verwijderen).
5. Verwijder het optische station (zie Het optisch station verwijderen).
6. Verwijder de vier rubberen schroelkapjes op de schroeven.

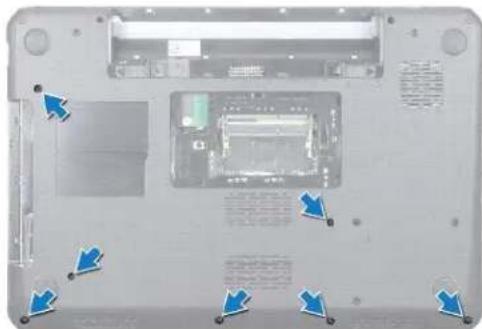

1. Verwijder de zeven schroeven waarmee de polssteun op de computerbasis is bevestigd.

1. Verwijder het toetsenbord (zie Het toetsenbord verwijderen).

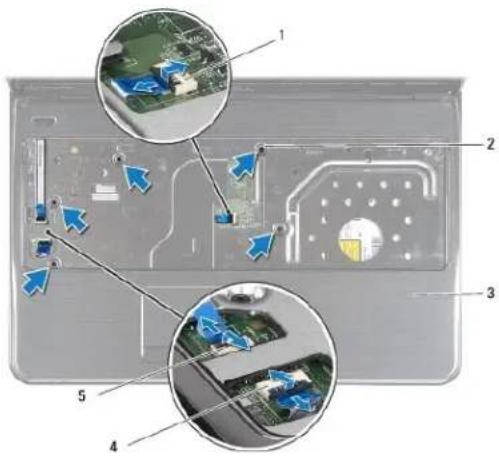

WAARSCHUWING: Til het connectorlipje omhoog en verwijder de kabels om schade aan de connectors te voorkomen.

1. Koppel de kabel voor het touchpad, het statuslampje en de aan/uitknop los van de connectors op het moederbord.
2. Verwijder de vijf schroaven waarmee de polssteun aan het moederbord is bevestigd.

WAARSCHUWING: haal de polssteun voorzichtig los van de computer om te voorkomen dat u de polssteun beschadigt.

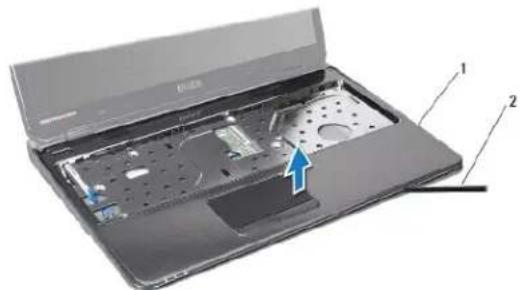

1. Schuif een plastic pennetje tussen de computerbasis en de polssteun en wrik de polssteun los van de computerbasis.

De polssteun terugplaatsen

1. Volg de instructies in Voordat u begint.
2. Schuif de lipjes op de polssteun in de sleuven op de computerbasis en klik de polssteun voorzichtig vast.
3. Verwijder de vijf schroeven waarmee de polssteun aan het moederbord is bevestigd.

4. Sluit de kabel voor het touchpad, het statuslampje en de aan/uitknop aan op de connectors op het moederbord.

5. Plaats het toetsenbord terug (zie Het toetsenbord terugplaatsen).

6. Draai de computer om en plaats de zeven schroeven waarmee de polssteun aan de computerbasis is bevestigd.
7. Verwijder de vier rubberen schroefkapjes op de schroeven.
8. Plaats het optische station terug (zie Het optische station terugplaatsen).
9. Plaats de geheugenmodule(s) terug (zie De geheugenmodule(s) terugplaatsen).
10. Plaats de onderplaat terug (zie De onderplaat terugplaatsen).
11. Plaats de batterij terug (zie De batterij vervangen).

WAARSCHUWING: voordat u de computer aanzet, moet u alle schroeven opnieuw aanbrengen en vastzetten en controleren of er geen losse schroeven in de computer zijn achtergebleven. Als u dit niet doet, loopt u het risico dat de computer beschadigd raakt.

Terug naar inhoudsopgave

Terug naar inhoudsopgave

Batterij

Handleiding voor de Dell™ Inspiron™ N5010/M5010

De batterij verwijderen

De batterij vervangen.

VOORZICHTIG: Volg de veiligheidsinstructies die bij de computer werden geleverd alvorens u werkzaamheden binnen de computer uitvoert. Raadpleeg voor meer informatie over veiligheidsrichtlijnen onze website over wet- en regelgeving op www.dell.com/ regulatory_compliance.

WAARSCHUWING: Alleen een bevoegde onderhoudsmonteur mag reparaties aan uw computer uitvoeren. Schade als gevolg van onderhoudswerkzaamheden die niet door Dell™ zijn goedgekeurd, valt niet onder de garantie.

WAARSCHUWING: voorkom elektrostatische ontlading door uzelf te aarden met een aardingspolsbandje of door regelmatig een niet-geverfd metalen oppervlak aan te raken (zoals een connector van de computer).

WAARSCHUWING: u voorkomt schade aan de computer door alleen de batterij te gebruiken die speciaal voor deze Dell-computer is bedoeld. Gebruik geen batterijen die voor andere Dell-computers zijn bedoeld.

De batterij verwijderen

1. Volg de instructies in Voordat u begint.
2. Schakel de computer uit en draai deze om.
3. Schuif het vergrendelingsschuifje van het batterijvak open.
4. Schuif het batterijontgrendelingsmechanisme naar de zijkant.
5. Draai de batterij om en til hem uit het batterijvak.

1

ontgrendelingsschulfje batterijvak

2

(batterij)

3

vergrendelingsschulfje batterijcompartiment

De batterij vervangen

1. Volg de instructies in Voordal u begint.
2. Lijn de lipjes van de batterij uit met de sleuven in het batterijcompartiment.
3. Schuif de batterij in het batterijcompartiment totdat deze vastklikt.
4. Duw de vergrendelingsschuif in de vergrendelde stand.

Terug naar inhoudsopgave

Terug naar inhoudsopgave

Luidsprekers

Handleiding voor de Dell™ Inspiron™ N5010/M5010

De luidsprekers verwijderen

De luidsprekers terugplaatsen

VOORZICHTIG: Volg de veiligheidsinstructies die bij de computer werden geleverd alvorens u werkzaamheden binnen de computer uitvoert. Raadpleeg voor meer informatie over veiligheidsrichtlijnen onze website over wet- en regelgeving op www.dell.com/ regulatory_compliance.

WAARSCHUWING: Alleen een bevoegde onderhoudsmonteur mag reparaties aan uw computer uitvoeren. Schade als gevolg van onderhoudswerkzaamheden die niet door Dell zijn goedgekeurd, valt niet onder de garantie.

WAARSCHUWING: voorkom elektrostatische ontlading door uzelf te aarden met een aardingspolsbandje of door regelmatig een niet-geverfd metalen oppervlak aan te raken (zoals een connector van de computer).

WAARSCHUWING: voorkom schade aan het moederbord door de hoofdbatterij te verwijderen (zie De batterij verwijderen) voordat u in de computer gaat werken.

De luidsprekers verwijderen

1. Volg de instructies in Voordat u begint.
2. Verwijder de batterij (zie De batterij verwijderen).
3. Volg de instructies stap 3 tot stap 13 in Het moederbord verwijderen.
4. Verwijder de luidsprekers uit de lipjes waarmee de luidsprekers aan de computerbasis zijn bevestigd.
5. Noteer hoe de luidsprekerkabel loopt en til de luidsprekers samen met de kabel omhoog van de computerbasis.

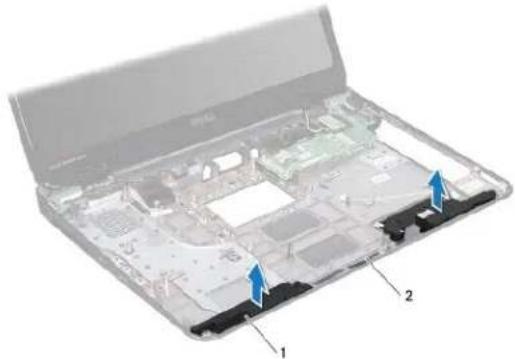

1

luidsprekers (2)

2

luidsprokerkabel

De luidsprekers terugplaatsen

1. Volg de instructies in Voordat u begint.
2. Lijn de luidsprekers uit met de lipjes op de computerbasis en zet de luidsprekers op hun plaats.
3. Leid de luidsprekerkabel door de geleiders.
4. Volg de instructies stap 6 tot stap 17 in Het moederbord terugplaatsen.
5. Plaats de batterij terug (zie De batterij vervangen).

Terug naar inhoudsopgave

Terug naar inhoudsopgave

Moederbord

Handleiding voor de Dell™ Inspiron™ N5010/M5010

Het moederbord verwijderen
Het moederbord terugplaatsen
Het serviceplaatje invoeren in het BIOS

VOORZI CHTIG: Volg de veiligheidsinstructies die bij de computer werden geleverd alvorens u werkzaamheden binnen de computer uitvoert. Raadpleeg voor meer informatie over veiligheidsrichtlijnen onze website over wet- en regelgeving op www.dell.com/regulatory_compliance.

WAARSCHUWING: Alleen een bevoegde onderhoudsmonteur mag reparaties aan uw computer uitvoeren. Schade als gevolg van onderhoudswerkzaamheden die niet door Dell zijn goedgekeurd, valt niet onder de garantie.
WAARSCHUWING: voorkom elektrostatische ontlading door uzelf te aarden met een aardingspolsbandje of door regelmatig een niet-geverfd metalen oppervlak aan te raken (zoals een connector van de computer).
WAARSCHUWING: voorkom schade aan het moederbord door de hoofdbatterij te verwijderen (zie De batterij verwijderen) voordat u in de computer gaat werken.

Het moederbord verwijderen

1. Volg de instructies in Voordat u begint.
2. Verwijder de batterij (zie De batterij verwijderen).
3. Verwijder de onderplaat (zie De onderplaat verwijderen).
4. Verwijder de geheugenmodule(s) (zie De geheugenmodule(s) verwijderen).
5. Verwijder het optische station (zie Het optisch station verwijderen).
6. Verwijder het toetsenbord (zie Het toetsenbord verwijderen).
7. Verwijder de polssteun (zie De polssteun verwijderen).
8. Volg de instructies in stap 8 en stap 9 in De vaste schijf verwijderen.
9. Verwijder de minikaart (zie De minikaart verwijderen).
10. Verwijder de Bluetooth-module (zie De Bluetooth module verwijderen).
11. Koppel de beeldschermkabel, VGA-connectorkaartkabel, luidsprekerkabel en kabel van de mediakaartlezerkaart los van de connectors op het moederbord.
12. Verwijder de twee schroeven waarmee het moederbord aan de computerbasis is bevestigd.

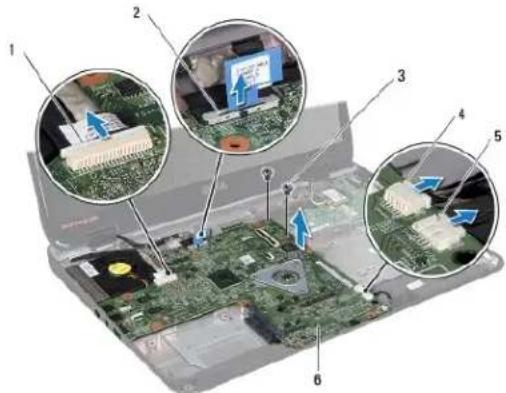

3	schroeven (2)	4	kabelconnector mediakaartlezerkaart
5	kabelconnector luidspreker	6	Moederbord

1. Til het moederbord omhoog om de connector op het moederbord los te koppelen van de connector op de I/O-kaart en til het moederbord uit de computerbasis.
2. Draai het moederbord om.
3. Verwijder de knoopcelbatterij (zie De knoopcelbatterij verwijderen).
4. Verwijder de warmteafleider van de processor (zie De warmteafleider van de processor verwijderen).
5. Verwijder de processormodule (zie De processormodule verwijderen).

Het moederbord terugplaatsen

1. Volg de instructies in Voordat u begint.
2. Plaats de processormodule terug (zie De processormodule terugplaatsen).
3. Plaats de warmteafleider van de processor terug (zie De warmteafleider van de processor terugplaatsen).
4. Installeer de knoopcelbatterij opnieuw (zie De knoopbatterij verwijderen).
5. Draai het moederbord om.
6. Lijn de connectors op het moederbord uit met de sleuven in de computerbasis.
7. Druk voorzichtig op het moederbord om de connector op het moederbord aan te sluiten op de connector op de I/O-kaart.
8. Verwijder de twee schroeven waarmee het moederbord aan de computerbasis is bevestigd.
9. Sluit de beeldschermkabel, VGA-connectorkaartkabel, luidsprekerkabel en kabel van de mediakaartlezerkaart aan op de connectors op het moederbord.
10. Plaats de Bluetooth-module terug (zie De Bluetooth-module terugplaatsen).
11. Plaats de minikaart terug (zie De minikaart vervangen).
12. Volg de instructies in stap 4 en stap 5 in De vaste schijf vervangen.
13. Plaats de polssteun terug (zie De polssteun terugplaatsen).
14. Plaats het toetsenbord terug (zie Het toetsenbord terugplaatsen).
15. Plaats het optische station terug (zie Het optische station terugplaatsen).
16. Plaats de geheugenmodule(s) terug (zie De geheugenmodule(s) terugplaatsen).
17. Plaats de onderplaat terug (zie De onderplaat terugplaatsen).
18. Plaats de batterij terug (zie De batterij vervangen).

WAARSCHUWING: voordat u de computer aanzet, moet u alle schroeven opnieuw aanbrengen en vastzetten en controleren of er geen losse schroeven in de computer zijn achtergebleven. Als u dit niet doet, loopt u het risico dat de computer beschadigd raakt.

1. Zet de computer aan.

OPMERKING: Nadat u het moederbord hebt vervangen, voert u het serviceplaatje van de computer in het BIOS van het vervangende moederbord in.

1. Voer het serviceplaatje in (zie Het serviceplaatje invoeren in het BIOS).

Het serviceplaatje invoeren in het BIOS

1. Controleer of de netadapter is aangesloten en of de hoofdbatterij goed is geïnstalleerd.
2. Zet de computer aan.
3. Druk tijdens de POST op F2 om het System Setup-programma (Systeeminstellingen) te openen.
4. Blader naar het tabblad Beveiliging en typ het serviceplaatje in het veld Serviceplaatje instellen.

Terug naar inhoudsopgave

Terug naar inhoudsopgave

Handleiding voor de Dell™ Inspiron™ N5010/M5010

OPMERKING: Een OPMERKING duidt belangrijke informatie aan voor een beter gebruik van de computer.

WAARSCHUWING: EEN WAARSCHUWING duidt potentiële schade aan hardware of potentieel gegevensverlies aan en vertelt u hoe het probleem kan worden vermeden.

VOORZICHTIG: Een GEVAAR-KENNI SGEVING duidt op een risico van schade aan elgendommen, lichamelijk letsel of overlijden.

De informatie In dit document kan zonder voorafgaande kennisgeving worden gewijzigd. © 2011 Dell Inc. Alle rechten voorbehouden.

Verveelvoudiging van dit document op welke wijze dan ook zonder de schriftelijke toestemming van Dell Inc. is strikt verboden.

In deze tekst worden de volgende handelsmerken gebruikt: Dell, het DELL-logo en Inspiron zijn handelsmerken van Dell Inc.; Bluetooth is een gedeponeerd handelsmerk van Bluetooth SIG. Inc. en wordt onder licente gebruikt door Dell; Microsoft, Windows, Windows Vista en het startknoplogo van Windows Vista zijn handelsmerken of gedeponeerde handelsmerken van Microsoft Corporation in de Verenigde Stalen en/of andere landen.

Overige handelsmerken en handelsnamen kunnen in dit document gebruikt om te verwijzen naar entiteiten die het eigendomsrecht op de merken claimen dan wel de namen van hun producten. Dell Inc. claimt op geen enkele wijze enig eigendomsrecht ten aanzien van andere handelsmerken of handelsnamen dan haar eigen handelsmerken en handelsnamen.

Terug naar inhoudsopgave

Terug naar inhoudsopgave

VGA-connectorkaart

Handleiding voor de Dell™ Inspiron™ N5010/M5010

De VGA-connectorkaart verwijderen

De VGA-connectorkaart terugplaatsen

VOORZICHTIG: Volg de veiligheidsinstructies die bij de computer werden geleverd alvorens u werkzaamheden binnen de computer uitvoert. Raadpleeg voor meer informatie over veiligheidsrichtlijnen onze website over wet- en regelgeving op www.dell.com/ regulatory_compliance.

WAARSCHUWING: Alleen een bevoegde onderhoudsmonteur mag reparaties aan uw computer uitvoeren. Schade als gevolg van onderhoudswerkzaamheden die niet door Dell zijn goedgekeurd, valt niet onder de garantie.
WAARSCHUWING: voorkom elektrostatische ontlading door uzelf te aarden met een aardingspolsbandje of door regelmatig een niet-geverfd metalen oppervlak aan te raken (zoals een connector van de computer).
WAARSCHUWING: voorkom schade aan het moederbord door de hoofdbatterij te verwijderen (zie De batterij verwijderen) voordat u in de computer gaat werken.

De VGA-connectorkaart verwijderen

1. Volg de instructies in Voordat u begint.
2. Verwijder de batterij (zie De batterij verwijderen).
3. Verwijder de onderplaat (zie De onderplaat verwijderen).
4. Verwijder de geheugenmodule(s) (zie De geheugenmodule(s) verwijderen).
5. Verwijder het optische station (zie Het optisch station verwijderen).
6. Verwijder het toetsenbord (zie Het toetsenbord verwijderen).
7. Verwijder de polssteun (zie De polssteun verwijderen).
8. Verwijder het beeldscherm (zie Het beeldscherm verwijderen).
9. Verwijder de computerbehuizing (zie De computerbehuizing verwijderen).
10. Koppel de VGA-connectorkaartkabel los van de connector op het moederbord en verwijder deze uit de geleider.
11. Verwijder de VGA-connectorkaart uit het lipje op de computerbasis.
12. Til de VGA-connectorkaart en de kabel omhoog uit de computerbasis.

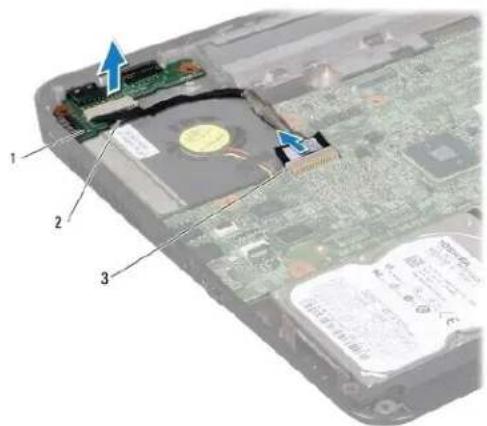

1

VGA-connectorkaart

2

tab

De VGA-connectorkaart terugplaatsen

1. Volg de instructies in Voordat u begint.
2. Plaats de VGA-connectorkaart en de kabel op de computerbasis en duw op de VGA-connectorkaart totdat deze goed vast zit.
3. Leid de VGA-connectorkaartkabel door de geleider en sluit de kabel aan op de connector op het moederbord.
4. Verwijder de computerbehuizing (zie De computerbehuizing terugplaatsen).
5. Plaats het beeldschermpaneel terug (zie Het beeldscherm opnieuw installeren).
6. Plaats de polssteun terug (zie De polssteun terugplaatsen).
7. Plaats het toetsenbord terug (zie Het toetsenbord terugplaatsen).
8. Plaats het optische station terug (zie Het optische station terugplaatsen).
9. Plaats de geheugenmodule(s) terug (zie De geheugenmodule(s) terugplaatsen).
10. Plaats de onderplaat terug (zie De onderplaat terugplaatsen).
11. Plaats de batterij terug (zie De batterij vervangen).

WAARSCHUWING: voordat u de computer aanzet, moet u alle schroeven opnieuw aanbrengen en vastzetten en controleren of er geen losse schroeven in de computer zijn achtergebleven. Als u dit niet doet, loopt u het risico dat de computer beschadigd raakt.
