Producttype	Haakse slijper
Merk	BOSCH
Model	PWS 7-125
Categorie	Haakse slijper
Opgenomen vermogen	720 W
Afgegeven vermogen	400 W
Toerental onbelast	11.000 tpm
Max. diameter slijpschijf	125 mm
Spindelschroefdraad	M 14
Gewicht (zonder accessoires)	1,50 kg
Beschermingsklasse	II (dubbel geïsoleerd)
Geluidsdrukniveau	88 dB(A)
Geluidsvermogensniveau	101 dB(A)
Trilling (slijpen)	5,0 m/s²
Trilling (dempende handgreep)	< 2,5 m/s²
Voeding	220-240 V, 50/60 Hz
Hoofdfuncties	Slijpen, doorslijpen, borstelen, schuren, polijsten (met accessoires)
Veiligheid	Beschermkap, extra handgreep, spindelblokkering, veiligheidsschakelaar
Onderhoud en reiniging	Reinig regelmatig de koelopeningen
Reserveonderdelen en repareerbaarheid	Klantenservice Bosch, onderdelen verkrijgbaar op bosch-pt.com

Veelgestelde vragen - PWS 7-125 BOSCH

Hoe vervang ik de slijpschijf op een Bosch PWS 7-125?

Koppel het apparaat los. Blokkeer de spindel met de spindelblokkering (4). Gebruik een pen- of steekmoersleutel om de bevestigingsmoer los te draaien. Vervang de slijpschijf en let op de draairichting. Draai de moer stevig vast.

Welke diameters schijven kan ik gebruiken?

De maximale diameter is 125 mm. De boring moet overeenkomen met de bevestigingsflens (M14). Voor diamantdoorslijpschijven moet de boring 20 mm zijn met de juiste flens.

Heeft deze slijper een snelheidsregeling?

Nee, de PWS 7-125 heeft geen snelheidsregeling. Hij draait op een vast toerental van 11.000 tpm. De CE-modellen (PWS 8-125 CE, etc.) zijn er wel mee uitgerust.

Kan ik de slijper gebruiken om steen door te zagen?

Ja, met een diamantschijf en een geleidewagen (accessoire). Gebruik een stofafzuiging en draag een stofmasker. De geleidewagen is verplicht.

Welke accessoires zijn beschikbaar voor deze slijper?

Toegestane accessoires: slijpschijven, doorslijpschijven, rubberen schuurplaten, komvormige staalborstels, lamellenschijven, handbeschermer, geleidewagen. Gebruik uitsluitend originele Bosch-accessoires.

Hoe onderhoud ik mijn Bosch PWS 7-125 slijper?

Koppel het apparaat los vóór elk onderhoud. Reinig regelmatig de koelopeningen met een blazer. Bij ophoping van geleidend stof, gebruik een stationaire stofzuiger.

Wat zijn de essentiële veiligheidsmaatregelen?

Draag een veiligheidsbril en gehoorbescherming. Gebruik altijd de extra handgreep. Werk niet in de regen. Houd de beschermkap op zijn plaats voor slijpen en doorslijpen.

Wat te doen als het apparaat niet meer start?

Controleer of de stekker goed is aangesloten en de kabel niet beschadigd is. Als de motor overbelast is, laat hem dan 30 seconden onbelast afkoelen. Neem anders contact op met de klantenservice van Bosch.

Kan ik schijven met een diameter van 115 mm gebruiken?

Ja, de PWS 7-125 accepteert schijven van 115 mm en 125 mm. Gebruik de juiste bevestigingsflens (M14 voor 125 mm, M10 voor 100 mm).

Hoe monteer ik de extra handgreep?

Schroef de extra handgreep (3) aan de rechter- of linkerkant van de apparaatkop, afhankelijk van uw voorkeur. Voor werkzaamheden is deze verplicht. De VIBRATION CONTROL-handgreep vermindert trillingen.

GEBRUIKSAANWIJZING PWS 7-125 BOSCH

Gebruiksaanwijzing

Gebruiksaanwijzing

Gebruiksaanwijzing

Gebruiksaanwijzing

Gebruiksaanwijzing

Gebruiksaanwijzing

Gebruiksaanwijzing

Gebruiksaanwijzing

Gebruiksaanwijzing

Gebruiksaanwijzing

Gebruiksaanwijzing

Gebruiksaanwijzing

Gebruiksaanwijzing

Duits

Engels

Frans

Spaans

Portugees

Italiaans

Nederlands

Deens

Zweeds

Noors

Fins

Grieks

Turks

BOSCH

Ideeën die werken.

• Ideeën in actie.

PWS 700

PWS 7-100/115

PWS 7-125

PWS 720

PWS 8-125 CE

PWS 850 CE

PWS 9-125 CE

PWS 8-125 CE

PWS 850 CE

PWS 9-125 CE

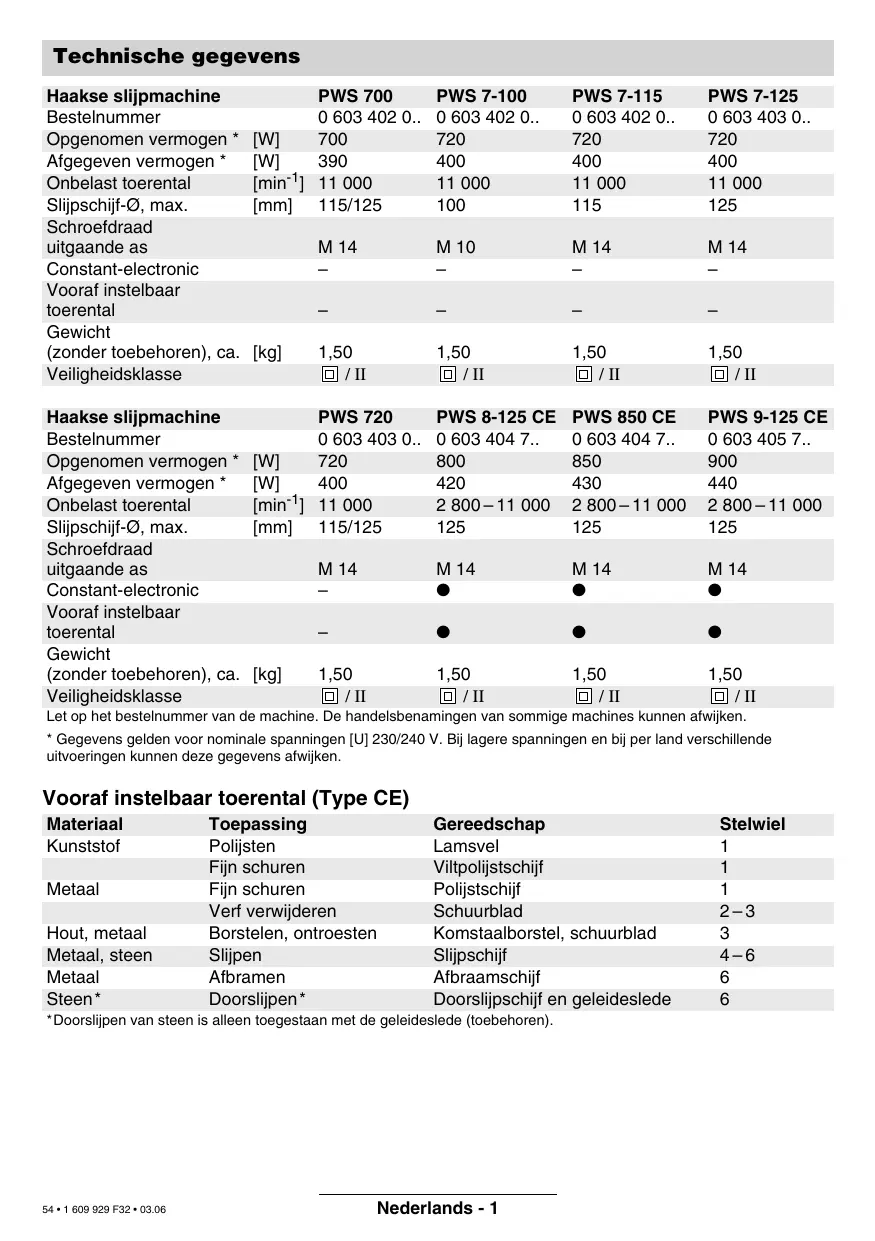

Gerätekennwerte

Winkelschleifer		PWS 700	PWS 7-100	PWS 7-115	PWS 7-125
Bestellnummer		0 603 402 0..	0 603 402 0..	0 603 402 0..	0 603 403 0..
Nennaufnahme *	[W]	700	720	720	720
Abgabeleistung *	[W]	390	400	400	400
Leerlaufdrehzahl	[mi:n-1]	11 000	11 000	11 000	11 000
Schleifscheiben-Ø, max.	[mm]	115/125	100	115	125
Schleifspindelgewinde		M 14	M 10	M 14	M 14
Konstantelektronik		-	-	-	-
Drehzahlvorwahl		-	-	-	-
Gewicht (ohne Zubehör), ca.	[kg]	1,50	1,50	1,50	1,50
Schutzklasse		☐ / II	☐ / II	☐ / II	☐ / II

Winkelschleifer		PWS 720	PWS 8-125 CE	PWS 850 CE	PWS 9-125 CE
Bestellnummer		0 603 403 0..	0 603 404 7..	0 603 404 7..	0 603 405 7..
Nennaufnahme *	[W]	720	800	850	900
Abgabeleistung *	[W]	400	420	430	440
Leerlaufdrehzahl	[miin-1]	11 000	2 800-11 000	2 800-11 000	2 800-11 000
Schleifscheiben-Ø, max.	[mm]	115/125	125	125	125
Schleifspindelgewinde		M 14	M 14	M 14	M 14
Konstantelektronik		-	●	●	●
Drehzahlvorwahl		-	●	●	●
Gewicht (ohne Zubehör), ca.	[kg]	1,50	1,50	1,50	1,50
Schutzklasse		☐ / II	☐ / II	☐ / II	☐ / II

Let op het bestelnummer van uw machine. De handelsbenamingen van individuele machines kunnen variëren. * De gegevens gelden voor nominale spanningen [U] 230/240 V. Bij lagere spanningen en in landspecifieke uitvoeringen kunnen deze gegevens variëren.

Toerentalvoorselectie (type CE)

Material	Anwendung	Werkzeug	Stellrad
Kunststoff	Polieren	Lammfelthaube	1
	Feinschliff	Filzpolierscheibe	1
Metall	Feinschliff	Schwabbelscheibe	1
	Farbe entfernen	Schleifblatt	2-3
Holz, Metall	Bürsten, Entrosten	Topfbürste, Schleifblatt	3
Metall, Stein	Schleifen	Schleifscheibe	4-6
Metall	Schruppen	Schruppsscheibe	6
Stein*	Trennen*	Trennscheibe und Führungsschlitten	6

*Het scheiden van steen is alleen toegestaan met een geleidingsslede (accessoire).

Reglementair gebruik

Het apparaat is bestemd voor het scheiden, ruwslijpen en borstelen van metaal- en steenmaterialen zonder gebruik van water. Voor het scheiden van steen is een geleidingsslede verplicht.

Voor apparaten met elektronische besturing: Met toegestane slijpgereedschappen kan het apparaat worden gebruikt voor slijpen en polijsten.

Geluid-/trillingsinformatie

Meetwaarden bepaald volgens EN 50 144.

Het A-gewogen geluidsniveau van het apparaat bedraagt typisch: geluidsdrukniveau 88 dB (A); geluidsvermogensniveau 101 dB (A). Gehoorbescherming dragen!

De gewogen versnelling bedraagt typisch 5,0m / s²

Bij gebruik van de trillingsdempende hulphendel is de hand-armtrilling aan de hulphendel typisch lager dan 2,5m / s²

Apparaatonderdelen

1 Aan/uit-schakelaar 2 Stelwiel toerentalvoorselectie (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE) 3 Hulphendel 4 Spindelblokkeerknop 5 Slijpspindel 6 Beschermkap 7 Spanklem 8 Opnameflens (bij M 14-schroefdraadspindel met O-ring) 9 Schuur-/snijschijf 10 Spanmoer 11 Snelspanmoer SDS-clic (voor M 14-schroefdraadspindel)* 12 Handbescherming 13 Rubberen schuurteller 14 Schuurband 15 Ronde moer 16 Bekerborstel 17 Geleidingsslede met afzuigbeschermkap 18 Diamantdoorslijpschijf 19 Opnameflens M 10 * Afgebeeld of beschreven accessoire is aanwezig. Sommige accessoires behoren niet tot de leveringsomvang.

Voor uw veiligheid

Veilig werken met het apparaat is alleen mogelijk als u de gebruiksaanwijzing en de veiligheidsvoorschriften volledig leest en de daarin opgenomen aanwijzingen strikt opvolgt.

Daarnaast moeten de algemene veiligheidsvoorschriften in het bijgevoegde boekje worden opgevolgd. Laat u vóór het eerste gebruik praktisch instrueren.

Veiligheidsbril en gehoorbescherming dragen. Draag voor de veiligheid ook andere beschermingsmiddelen zoals beschermende handschoenen, stevig schoeisel, helm en schort. ■ Tijdens het werken ontstane stof kan schadelijk voor de gezondheid, brandbaar of explosief zijn. Geschikte beschermingsmaatregelen zijn vereist.

Bijvoorbeeld: sommige stoffen worden als kankerverwekkend beschouwd. Gebruik geschikte stof-/spaanderafzuiging en draag een stofmasker.

Lichtmetaalstof kan branden of exploderen. Houd de werkplek altijd schoon, omdat materiaalmengsels anders gevaarlijk zijn. ■ Wordt tijdens het werk het netsnoer beschadigd of doorgesneden, raak het snoer dan niet aan, maar trek onmiddellijk de stekker uit het stopcontact. Gebruik het apparaat nooit met een beschadigd snoer. Apparaten die buitenshuis worden gebruikt, aansluiten via een aardlekschakelaar met een maximale uitschakelstroom van 30 mA. Gebruik het apparaat niet bij regen of vocht. ■ Houd het apparaat tijdens het werken altijd stevig met beide handen vast en zorg voor een stabiele stand. Zet het werkstuk vast. Een werkstuk dat met spaninrichtingen of een bankschroef is vastgezet, is veiliger dan met uw hand. ■ Voer het snoer altijd naar achteren van het apparaat weg. Schakel het apparaat altijd uit voordat u het neerlegt en wacht tot het apparaat tot stilstand is gekomen. Bij stroomuitval of wanneer de stekker wordt getrokken, de aan/uit-schakelaar onmiddellijk ontgrendelen en in de uit-stand zetten. Dit voorkomt een ongecontroleerde herstart.

Het apparaat kan worden gebruikt voor droogsnijden/droogslijpen. ■ Bij alle werkzaamheden met het apparaat moet de extra handgreep 3 zijn gemonteerd. Het elektrische gereedschap alleen aan de geïsoleerde handgrepen vasthouden wanneer het inzetgereedschap een verborgen leiding of het eigen netsnoer kan raken.

Contact met een spanningvoerende leiding kan metalen delen van het apparaat onder spanning zetten en tot een elektrische schok leiden.

■ Gebruik geschikte zoekapparatuur om verborgen voedingsleidingen op te sporen, of raadpleeg het lokale energiebedrijf. Contact met elektrische leidingen kan brand en elektrische schokken veroorzaken. Beschadiging van een gasleiding kan tot een explosie leiden. Binnendringen in een waterleiding veroorzaakt materiële schade of kan een elektrische schok veroorzaken. Voor werkzaamheden met slijp- of doorslijpschijven moet de beschermkap 6 zijn gemonteerd. Voor werkzaamheden met de rubberen slijpteller 13 of met de komborstel 16/schijfborstel/lamellenschijf wordt aanbevolen de handbeschermer 12 (accessoire) te monteren. ■ Bij het bewerken van steen een stofafzuiging gebruiken. De stofzuiger moet zijn goedgekeurd voor het afzuigen van steenstof. Voor het doorslijpen van steen moet een geleideslede worden gebruikt. Asbesthoudend materiaal mag niet worden bewerkt. Alleen slijpgereedschap gebruiken waarvan het toegestane toerental minstens zo hoog is als het onbelaste toerental van het apparaat. Slijpgereedschap vóór gebruik controleren. Het slijpgereedschap moet correct zijn gemonteerd en vrij kunnen draaien. Proefloop minstens 30 seconden zonder belasting uitvoeren. Beschadigd, onrond of trillend slijpgereedschap niet gebruiken. Slijpgereedschap beschermen tegen slagen, stoten en vet. Het apparaat alleen ingeschakeld tegen het werkstuk voeren. Handen weg van roterend slijpgereedschap. De draairichting in acht nemen. Het apparaat altijd zo vasthouden dat vonken of slijpstof van het lichaam af vliegen.

■ Bij het slijpen van metalen ontstaat vonkenregen. Let erop dat geen personen in gevaar worden gebracht. Vanwege brandgevaar mogen zich geen brandbare materialen in de buurt (vonkenregengebied) bevinden. Wees voorzichtig bij het sleuven, bijvoorbeeld in dragende muren: zie aanwijzingen over de statica. ■ Blokkeren van de doorslijpschijf leidt tot een schokkerige reactiekracht van het apparaat. Schakel het apparaat in dat geval onmiddellijk uit. ■ Let op de afmetingen van de slijpschijven. De gatdiameter moet passen op de opnameflens 8 (M 14), 19 (M 10). Geen verloopstukken of adapters gebruiken. ■ Gebruik nooit doorslijpschijven voor slijpwerk. Stel doorslijpschijven niet bloot aan zijwaartse druk. ■ Volg de aanwijzingen van de fabrikant voor montage en gebruik van het slijpgereedschap. Let op! Het slijplichaam loopt na het uitschakelen van het apparaat nog na. Klem het apparaat niet vast in een bankschroef. ■ Laat kinderen nooit het apparaat gebruiken. Bosch kan alleen een correcte werking van het apparaat garanderen als het voor dit apparaat bestemde originele accessoire wordt gebruikt.

Hinweise zur Statik

Schlitze in tragenden Wänden unterliegen der Norm DIN 1053 Teil 1 oder länderspezifischen Festlegungen.

Diese Vorschriften sind unbedingt einzuhalten. Vor Arbeitsbeginn den verantwortlichen Statiker, Architekten oder die zuständige Bauleitung zu Rate ziehen.

Schutzvorrichtungen montieren

Vor allen Arbeiten am Gerät Netzstecker ziehen.

Schutzhaube

Für Arbeiten mit Schrupp- oder Trennscheiben muss die Schutzhaube 6 montiert sein.

Den Spannhebel 7 öffnen.

Die Schutzhaube 6 der Abbildung entsprechend auf den Spindelhals des Gerätekopfes setzen. Die Codiernocken der Schutzhaube müssen mit den entsprechenden Aussparungen am Spindelhals übereinstimmen.

Die Schutzhaube auf den Spindelhals aufrücken, bis der Bund der Schutzhaube am Flansch des Gerätes aufsitzt und die Codiernocken in die umlaufende Nut am Spindelhals greifen.

Die Schutzhaube 6 entgegen dem Uhrzeigersinn in die erforderliche Stellung (Arbeitsposition) drehen.

Die Schutzhaube 6 so einstellen, dass ein Funkenflug in Richtung des Bedieners verhindert wird.

Hinweis: Die Codiernocken an der Schutzhaube 6 stellen sicher, dass nur eine zum Gerätetyp passende Schutzhaube montiert werden kann.

Demontage in umgekehrter Reihenfolge.

Zusatzgriff

Bij alle werkzaamheden met het apparaat moet de extra handgreep 3 gemonteerd zijn.

Draai de extra handgreep 3, afhankelijk van de werkwijze, rechts of links op de machinekop.

Trillingsdempende extra handgreep

VIBRATION

CONTROL

De trillingsdempende extra handgreep maakt trillingsarm en daardoor comfortabel en veilig werken mogelijk.

Breng geen veranderingen aan de extra handgreep aan.

Gebruik een beschadigde extra handgreep niet verder.

Handbescherming

Voor werkzaamheden met de rubberen schuifteller 13 of met de komborstel 16/schijfborstel/waaierschuifschijf wordt aanbevolen om de handbescherming 12 (toebehoren) te monteren. De handbescherming 12 wordt met de extra handgreep 3 bevestigd.

Slijpgereedschap monteren

Trek vóór alle werkzaamheden aan het apparaat de stekker uit het stopcontact.

Gebruik alleen slijpgereedschap waarvan het toegestane toerental minstens zo hoog is als het onbelaste toerental van het apparaat.

Schuur- en doorslijpschijven worden tijdens het werken zeer heet; raak ze niet aan voordat ze zijn afgekoeld.

Reinig de slijpspil en alle te monteren onderdelen. Om slijpgereedschap vast te zetten en los te maken, de slijpspil 5 blokkeren met de spindelblokkeertoets 4.

De spindelblokkeerknop 4 alleen bij stilstaande slijpspil bedienen!

Schuur-/doorslijpschijf

Let op de afmetingen van de slijpschijven. De gatdiameter moet passen op de opnameflens 8 (M 14), 19 (M 10). Gebruik geen verloopstukken of adapters.

Bij gebruik van een diamantdoorslijpschijf erop letten dat de draairichtingspijl op de diamantdoorslijpschijf en de draairichting van het apparaat (draairichtingspijl op de machinekop) overeenkomen.

Montage zie afbeeldingen.

De spanmoer 10 opschroeven en met de tweegatsleutel vastdraaien (zie sectie "Snelspanmoer").

Opnameflens voor slijpspil M 14

In de opnameflens 8 is rond de centreerkraag een O-ring (kunststofdeel) aangebracht.

Ontbreekt de O-ring of is deze beschadigd, dan moet deze beslist worden vervangen (bestelnr. 1600 210 039) voordat de opnameflens 8 wordt gemonteerd.

Opnameflens voor slijpspil M 10

De opnameflens 19 is aan beide zijden bruikbaar. Voor diamantdoorslijpschijven moet deze 180° gedraaid op de slijpspil 5 worden gezet.

De boring van de diamantdoorslijpschijf (Ø 20 mm) moet zonder speling op de centreerkraag van de opnameflens 19 passen.

Geen verloopstukken of adapters gebruiken.

Na montage van het slijpgereedschap vóór gebruik controleren of het slijpgereedschap correct is gemonteerd en vrij kan draaien.

Lamellenschuurschijf (schuimmop)

(voor M 14-slijpspil)

Afhankelijk van de toepassing eventueel de beschermkap 6 verwijderen en de handbescherming 12 monteren. De speciale opnameflens 8 (toebehoren, bestelnr. 2 605 703 028) en de lamellenschuurschijf op de slijpspil 5 plaatsen. De spanmoer 10 opschroeven en met de tweegatsleutel vastzetten.

Rubberen schuurteller 13

Afhankelijk van de toepassing eventueel de beschermkap 6 verwijderen en de handbescherming 12 monteren.

Montage zie afbeelding.

De rondmoer 15 opschroeven en met de tweegatsleutel vastzetten.

Kroesborstel 16/schijfborstel

(voor M 14-slijpspil)

Afhankelijk van de toepassing eventueel de beschermkap 6 verwijderen en de handbescherming 12 monteren.

Het slijpgereedschap moet zo ver op de slijpspil 5 worden geschroefd dat het stevig tegen de slijpspilflens aan het einde van het slijpspil schroefdraad ligt. Met een steek- of vorksleutel vastzetten.

Snelspanmoer SDS-clic

(voor M 14-slijpspil)

In plaats van de spanmoer 10 kan de snelspanmoer 11 (toebehoren) worden gebruikt. Slijpgereedschap kan dan zonder gereedschap worden gemonteerd.

De snelspanmoer 11 mag alleen voor ruw- en doorslijpschijven worden gebruikt.

Alleen een onbeschadigde snelspanmoer 11 gebruiken.

Bij het opschroeven erop letten dat de bedrukte zijde niet naar de slijpschijf wijst; de pijl moet op de indexmarkering 20 wijzen.

De slijpspil blokkeren met de spilblokkeerknop 4. De snelsluitmoer vastdraaien door de slijpschijf krachtig met de klok mee te draaien.

Een correct bevestigde, onbeschadigde snelsluitmoer kan met de hand worden losgedraaid door de kartelring tegen de klok in te draaien.

Een vastzittende snelsluitmoer nooit met een tang losmaken, maar een tweegatsleutel gebruiken. De tweegatsleutel aanzetten zoals op de afbeelding.

Toegestane slijpgereedschappen

Alle in deze gebruiksaanwijzing genoemde slijpgereedschappen kunnen worden gebruikt.

Het toegestane toerental [min^-1] respectievelijk de omtreksnelheid [m/s] van het gebruikte slijpgereedschap moet ten minste overeenkomen met de gegevens in de tabel.

Daarom altijd het toegestane toerental/de toegestane omtreksnelheid op het etiket van het slijpgereedschap in acht nemen.

	max. [mm]		[mm] d	[min-1]	[m/s]
	D	b
b d	100	6	22,2	11 000	80
	115	6	22,2	11 000	80
	125	6	22,2	11 000	80
D	100	-	-	11 000	80
	115	-	-	11 000	80
	125	-	-	11 000	80
b d	70	30	M 10	11 000	45
	75	30	M 14	11 000	45

Inbedrijfname

Let op de netspanning: de spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje van het apparaat. Apparaten die met 230 V zijn gemarkeerd, kunnen ook op 220 V worden gebruikt.

In- en uitschakelen

Om het apparaat in te schakelen, de aan/uit-schakelaar 1 naar voren schuiven.

Om te vergrendelen, de aan/uit-schakelaar 1 aan de voorkant indrukken tot hij vastklikt.

Om het apparaat uit te schakelen, de aan/uit-schakelaar 1 loslaten of ingedrukt houden.

Proefloop!

Controleer slijpgereedschap vóór gebruik. Het slijpgereedschap moet correct gemonteerd zijn en vrij kunnen draaien. Voer een proefloop van minimaal 30 seconden uit zonder belasting. Gebruik geen beschadigde, onrond of trillend slijpgereedschap.

Constante elektronica (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

De constante elektronica houdt het toerental vrijwel constant bij onbelast en belast draaien en garandeert een gelijkmatige arbeidsprestatie.

Overbelastingsbeveiliging (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Bij overbelasting stopt de motor. Ontlast het apparaat onmiddellijk en laat het onbelast afkoelen bij maximaal toerental gedurende ca. 30 seconden.

Toerentalinstelling (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Stel het vereiste toerental in met het stelwiel 2 volgens de tabel in de sectie "Apparaatkenmerken" (richtwaarden).

Werkinstructies

Klem het werkstuk vast, tenzij het door zijn eigen gewicht veilig ligt. Belast het apparaat niet zo zwaar dat het tot stilstand komt. Slijp- en doorslijpschijven worden tijdens het werken zeer heet; raak ze niet aan voordat ze zijn afgekoeld.

Voorbewerken (slijpen)

Met een aanzethoek van 30° tot 40° bereikt u het beste resultaat bij het voorbewerken. Beweeg het apparaat met matige druk heen en weer. Hierdoor wordt het werkstuk niet te heet, verkleurt het niet en ontstaan er geen groeven.

Gebruik nooit doorslijpschijven voor voorbewerken.

Lamellenschijf (slijpschotel)

Met de lamellenschijf (accessoire) kunnen ook gebogen oppervlakken en profielen (contourslijpen) worden bewerkt.

Lamellenschijven hebben aanzienlijk langere standtijden dan slijpbladen, lagere geluidsniveaus en lagere slijptemperaturen.

Doorslijpen

Niet drukken, niet kantelen en niet heen en weer bewegen tijdens het doorslijpen. Werk met een matige, aan het te bewerken materiaal aangepaste voeding.

Laat een uitlopende doorslijpschijf niet afremmen door er zijdelings tegen te duwen.

Belangrijk is de richting waarin u slijpt.

Het apparaat moet altijd in tegengestelde richting werken; rijd daarom niet met het apparaat in de andere richting! Anders bestaat het gevaar dat het ongecontroleerd uit de snede wordt gedrukt.

Bij het doorslijpen van profielen en vierkante buizen kunt u het beste op de kleinste doorsnede beginnen.

Doorslijpen van steen

Het apparaat mag alleen worden gebruikt voor droog snijden/slijpen.

Gebruik bij voorkeur een diamantschijf. Gebruik ter bescherming tegen kantelen de geleideslede 17 met speciale afzuigkap.

Gebruik het apparaat alleen met stofafzuiging. Draag daarnaast een stofmasker.

De stofzuiger moet geschikt zijn voor het afzuigen van steenstof.

Bosch biedt geschikte stofzuigers aan.

Schakel het apparaat in en plaats het met het voorste deel van de geleideslede op het werkstuk.

Duww het apparaat met een matige, aan het te bewerken materiaal aangepaste voeding (afbeelding).

Bij het doorslijpen van bijzonder harde materialen, zoals beton met een hoog kiezelgehalte, kan de diamantschijf oververhit raken en daardoor beschadigd worden. Een met de diamantschijf meedraaiende vonkenkrans duidt hier duidelijk op.

In diesem Fall den Trennvorgang unterbrechen und die Diamant-Trennscheibe kurze Zeit unbelastet bei Leerlaufdrehzahl abkühlen lassen.

Merklich nachlassender Arbeitsfortschritt und umlaufender Funkenkranz sind Anzeichen für eine stumpf gewordene Diamant-Trennscheibe. Durch kurze Schnitte in abrasivem Material (z. B. Kalksandstein) kann diese wieder geschärft werden.

Wartung und Reinigung

Vor allen Arbeiten am Gerät Netzstecker ziehen.

Gerät und Lüftungsschlitze stets sauber halten, um gut und sicher zu arbeiten.

Bei extremen Einsatzbedingungen kann sich bei der Bearbeitung von Metallen leitfähiger Staub im Innern des Gerätes absetzen. Die Schutzisolierung des Gerätes kann beeinträchtigt werden. Es empfiehlt sich in solchen Fällen die Verwendung einer stationären Absauganlage, häufiges Ausblasen der Lüftungsschlitze und das Vorschalten eines Fehlerstrom-Schutzschalters (FI).

Sollte das Gerät trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge ausführen zu lassen.

Bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Bestellnummer laut Typenschild des Gerätes angeben.

Umweltschutz

Rohstoffrückgewinnung statt Müllentsorgung

Gerät, Zubehör und Verpackung sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Diese Anleitung ist aus chlorfrei gebleichtem Recycling-Papier hergestellt.

Zum sortenreinen Recycling sind Kunststoffteile gekennzeichnet.

In Deutschland sind nicht mehr gebrauchsfähige Geräte zum Recycling beim Handel abzugeben oder (ausreichend frankiert) direkt einzuschicken an:

Recyclingzentrum Elektrowerkzeuge

Osteroder Landstraße 3

37589 Kalefeld

Service en adviseurs voor klanten

Explosietekeningen en informatie over reserveonderdelen vindt u op: www.bosch-pt.com

www.powertool-portal.de, het internetportaal voor klussers en tuinliefhebbers

www.dha.de, het complete service-aanbod van de Deutsche Heimwerker Akademie

Duitsland

Robert Bosch GmbH

Servicecentrum elektrisch gereedschap

Zur Luhne 2

37589 Kalefeld

Service: 0180-3355499

Fax: [phone] / 20 22 37

Klantenadvies: 01 80 - 3 33 57 99

Oostenrijk

ABE Service GmbH

Jochen-Rindt-Straße 1

1232 Wien

Service: +43 (0)1 / 61 03 80

Fax: +43 (0)1 / 61 03 84 91

Kundenberater: +43 (0)1 / 797 22 3066

E-Mail:[e-mail]

Schweiz

Service: +41 (0)1/8 47 16 16

Fax: +41 (0)1 / 8 47 16 57

Kundenberater 0800551155

CE-conformiteitsverklaring

Wij verklaren op eigen verantwoordelijkheid dat dit product voldoet aan de volgende normen of normatieve documenten: EN 50 144 overeenkomstig de bepalingen van de richtlijnen 89/336/EEG, 98/37/EG.

Dr. Egbert Schneider

Senior Vice President

Techniek

Dr. Eckerhard Strötgen

Hoofd Product

Certificering

i.v. Ma Di Wo Do Vr Za Zo

Robert Bosch GmbH, divisie Elektrisch Gereedschap

Wijzigingen voorbehouden

Gereedschapsspecificaties

Angle Grinding		PWS 700	PWS 7-100	PWS 7-115	PWS 7-125
Order number		0 603 402 0..	0 603 402 0..	0 603 402 0..	0 603 403 0..
Rated power *	[W]	700	720	720	720
Output power *	[W]	390	400	400	400
No-load speed	[rpm]	11 000	11 000	11 000	11 000
Grinding disc dia., max.	[mm]	115/125	100	115	125
Grinder spindle thread		M 14	M 10	M 14	M 14
Constant Electronic Control		-	-	-	-
Speed Preselection		-	-	-	-
Weight (without accessories), approx.	[kg]	1.50	1.50	1.50	1.50
Protection class		☐ / II	☐ / II	☐ / II	☐ / II

Angle Grinding		PWS 720	PWS 8-125 CE	PWS 850 CE	PWS 9-125 CE
Order number		0 603 403 0..	0 603 404 7..	0 603 404 7..	0 603 405 7..
Rated power *	[W]	720	800	850	900
Output power *	[W]	400	420	430	440
No-load speed	[rpm]	11 000	2 800–11 000	2 800–11 000	2 800–11 000
Grinding disc dia., max.	[mm]	115/125	125	125	125
Grinder spindle thread		M 14	M 14	M 14	M 14
Constant Electronic Control		-	●	●	●
Speed Preselection		-	●	●	●
Weight (without accessories), approx.	[kg]	1.50	1.50	1.50	1.50
Protection class		☐ / II	☐ / II	☐ / II	☐ / II

Let op het bestelnummer van uw machine. De handelsnamen van de individuele machines kunnen variëren. * De opgegeven waarden gelden voor nominale spanningen [U] van 230/240 V. Voor lagere spanningen en modellen voor specifieke landen kunnen deze waarden variëren.

Toerentalvoorselectie (type CE)

Material	Application	Tool	Thumbwheel
Plastic	Polishing	Lamb's wool hood	1
	Finish polishing	Felt polishing disk	1
Metal	Finish grinding	Buffing disk	1
	Removing paint	Sanding sheet	2-3
Wood, Metal	Brushing, Removing rust	Cup brush, sanding sheet	3
Metal, Stone	Grinding	Grinding disk	4-6
Metal	Roughing	Roughing disk	6
Stone*	Cutting*	Cutting disk and cutting guide	6

• Het snijden van steen is alleen toegestaan met de snijgeleider (accessoire).

Beoogd gebruik

De machine is bedoeld voor het snijden, ruw bewerken en borstelen van metaal en steen zonder gebruik van water. Voor het snijden van steen is een snijgeleider vereist.

Voor machines met elektronische regeling: Met goedgekeurd schuurmateriaal kan de machine worden gebruikt voor schuren en polijsten.

Geluid/trillinginformatie

Gemeten waarden bepaald volgens EN 50 144.

De A-gewogen geluidsniveaus van het product zijn typisch: geluidsdrukniveau: 88 dB (A); geluidsvermogensniveau: 101 dB (A).

Draag gehoorbescherming!

De typisch gewogen versnelling is 5,0m / s²

Bij gebruik van de trillingsdempende hulphendel is de hand-armtrilling aan de hulphendel typisch lager dan 2,5m / s²

Machineonderdelen

1 Aan/uit-schakelaar 2 Stelwiel voor toerentalvoorselectie (PWS 8-125 CE/PWS 850 CE/ PWS 9-125 CE) 3 Hulphendel 4 Spindelvergrendelingsknop 5 Slijpspindel 6 Beschermkap 7 Klemhendel 8 Opbouwflens (voor de M 14 slijpspindel met O-ring) 9 Slijp-/snijschijf 10 Klemmoer 11 SDS-clip snelspanmoer (voor M 14 slijpspindel) 12 Handbescherming 13 Rubberen schuurplaat 14 Schuurblad 15 Rondmoer 16 Komborstel 17 Snijgeleider met stofafzuigbeschermkap 18 Diamantsnijschijf 19 Opbouwflens M 10 Niet alle afgebeelde of beschreven accessoires worden standaard meegeleverd.

Voor uw veiligheid

Veilig werken met deze machine is alleen mogelijk wanneer de gebruiks- en veiligheidsinformatie volledig zijn gelezen en de daarin vervatte instructies strikt worden opgevolgd. Bovendien moeten de

algemene veiligheidsvoorschriften in het bijgevoegde boekje in acht worden genomen. Vraag vóór het eerste gebruik om een praktische demonstratie.

Draag een veiligheidsbril en gehoorbescherming. Draag extra beschermingsmiddelen voor uw veiligheid, zoals beschermende handschoenen, stevige schoenen, veiligheidshelm en schort. Het stof dat tijdens het werken ontstaat, kan schadelijk zijn voor de gezondheid, brandbaar of explosief. Er zijn passende veiligheidsmaatregelen vereist. Voorbeelden: Sommige stoffen worden als kankerverwekkend beschouwd. Gebruik geschikte stof-/spaanderafzuiging en draag een stofmasker. Stof van lichte metalen kan branden of exploderen. Houd de werkplek altijd schoon, omdat mengsels van materialen bijzonder gevaarlijk zijn. Als het netsnoer tijdens het werken beschadigd of doorgesneden raakt, raak het snoer dan niet aan, maar trek onmiddellijk de netstekker uit het stopcontact. Gebruik de machine nooit met een beschadigd snoer. Sluit machines die buitenshuis worden gebruikt aan via een aardlekschakelaar (RCD) met een uitschakelstroom van maximaal 30mA. Gebruik de machine niet in regen of vocht. ■ Houd de machine tijdens het werken altijd stevig met beide handen vast en zorg voor een stabiele houding. - Zet het werkstuk vast. Een werkstuk dat met spaninrichtingen of in een bankschroef is vastgezet, wordt veiliger gehouden dan met de hand. Richt het snoer altijd naar achteren, weg van de machine. Schakel de machine altijd uit en wacht tot deze volledig tot stilstand is gekomen voordat u hem neerzet. Bij stroomuitval of wanneer de netstekker wordt losgetrokken, moet u de aan/uit-schakelaar onmiddellijk ontgrendelen en in de uit-stand zetten. Dit voorkomt ongecontroleerd opnieuw starten. De machine mag alleen worden gebruikt voor droog snijden/slijpen. Voor alle werkzaamheden met de machine moet de hulphendel 3 zijn gemonteerd.

Houd het elektrische gereedschap alleen vast aan de geïsoleerde greepvlakken wanneer u werkzaamheden uitvoert waarbij het gereedschap verborgen bedrading of het eigen snoer kan raken.

Contact met een "spanningvoerende" draad maakt de blootliggende metalen delen van het gereedschap "spanningvoerend" en kan de gebruiker een elektrische schok geven.

Gebruik geschikte detectoren om te bepalen of er leidingen in het werkgebied verborgen zijn of neem contact op met het plaatselijke energiebedrijf voor hulp.

Contact met elektrische leidingen kan brand en elektrische schokken veroorzaken. Beschadiging van een gasleiding kan leiden tot een explosie. Het doorboren van een waterleiding veroorzaakt materiële schade of kan een elektrische schok veroorzaken. Voor werk met slijp- of doorslijpschijven moet de beschermkap 6 worden gemonteerd. Voor werk met de rubberen schuurpad 13 of met de komstaalborstel 16/schijfborstel/lamel schijf wordt aanbevolen de handbeschermer 12 (toebehoren) te monteren. Gebruik stofafzuiging bij het bewerken van steen. De stofzuiger moet goedgekeurd zijn voor metselstof. Gebruik bij het doorslijpen van steen de snijgeleider. - Werk niet met asbesthoudende materialen. Gebruik alleen slijpgereedschap met een toelaatbaar toerental dat ten minste zo hoog is als het onbelaste toerental van de machine. - Controleer slijpgereedschap vóór gebruik. Het slijpgereedschap moet correct zijn gemonteerd en vrij kunnen draaien. Voer een proefloop van ten minste 30 seconden uit zonder belasting. Gebruik geen beschadigd, niet rond of trillend slijpgereedschap. - Bescherm het slijpgereedschap tegen stoten, schokken en vet. Breng de machine pas op het werkstuk aan wanneer deze is ingeschakeld. - Houd handen weg van draaiend slijpgereedschap. Let op de draairichting. Houd de machine altijd zo dat vonken en slijpstof van het lichaam af vliegen. ■ Bij het slijpen van metaal ontstaan vliegende vonken. Zorg ervoor dat geen personen in gevaar komen. Vanwege brandgevaar mogen er geen brandbare materialen in de buurt (vonkenzone) zijn.

■ Wees voorzichtig bij het slijpen van sleuven, bijv. in dragende muren: Zie Informatie over constructies. - Het blokkeren van de doorslijpschijf leidt tot schokkerige reactiekrachten op de machine. Schakel de machine in dat geval onmiddellijk uit. Let op de afmetingen van de slijpschijven. De gatdiameter moet passen op de opnameflens 8 (M 14), 19 (M 10). Gebruik geen verloopringen of adapters. - Gebruik doorslijpschijven nooit voor voorbewerking (slijpen). Oefen geen zijdelingse druk uit op de doorslijpschijven. - Volg de instructies van de fabrikant voor montage en gebruik van slijpgereedschap. Let op! Het slijpgereedschap loopt na het uitschakelen van de machine nog na. Klem de machine niet in een bankschroef. ■ Laat kinderen nooit de machine gebruiken. Bosch kan alleen een perfecte werking van de machine garanderen als de originele accessoires worden gebruikt die ervoor bestemd zijn.

Informatie over constructies

Sleuven in dragende muren zijn onderworpen aan de norm DIN 1053, deel 1 of aan landspecifieke voorschriften.

Deze voorschriften moeten onder alle omstandigheden worden nageleefd. Raadpleeg vóór aanvang van de werkzaamheden de verantwoordelijke constructeur, architect of de bouwleiding.

Montage van de beschermingsinrichtingen

Trek vóór werkzaamheden aan de machine zelf de stekker uit het stopcontact.

Beschermkap

Voor werkzaamheden met slijp- of doorslijpschijven moet de beschermkap 6 worden gemonteerd.

Open de klemmhendel 7.

Plaats de beschermkap 6 op de spindelkraag van de machinekop zoals weergegeven in de afbeelding. De borgnokken van de beschermkap moeten overeenkomen met de respectievelijke uitsparingen op de spindelkraag.

Druk de beschermkap op de spindelkraag totdat de kraag van de beschermkap tegen de flens van de machine ligt en de borgnokken in de cirkelvormige groef op de spindelkraag grijpen.

Draai de beschermkap 6 met de klok mee naar de gewenste positie (werkpositie).

Stel de beschermkap 6 zodanig af dat er geen vonken in de richting van de operator worden uitgezonden.

Opmerking: Borgnokken op de beschermkap 6 zorgen ervoor dat alleen een beschermkap die bij het machinetype past, kan worden gemonteerd.

Demonteer in omgekeerde volgorde.

Extra handvat

Voor alle werkzaamheden met de machine moet het extra handvat 3 worden gemonteerd.

Schroef het extra handvat 3 aan de rechter- of linkerkant van de machinekop, afhankelijk van de werkmethode.

Trillingsdempend extra handvat

TRILLING

REGELING

De trillingsdempende hulphendel vermindert de trillingen, waardoor het werken comfortabeler en veiliger wordt.

Breng geen wijzigingen aan de hulphendel aan.

Gebruik een hulphendel niet verder als deze beschadigd is.

Handbescherming

Voor werkzaamheden met de rubberen schuurpad 13 of met de komborstel 16/schijfborstel/lamellenschijf wordt aanbevolen de handbescherming 12 (toebehoren) te monteren. De handbescherming 12 wordt met de hulphendel 3 bevestigd.

Het monteren van de slijpgereedschappen

Trek vóór werkzaamheden aan de machine zelf de netstekker uit het stopcontact.

Gebruik uitsluitend slijpgereedschappen met een toelaatbaar toerental dat ten minste zo hoog is als het onbelaste toerental van de machine.

Slijp- en doorslijpschijven worden tijdens het werken zeer heet; raak ze pas aan als ze zijn afgekoeld.

Reinig de slijpspil en alle te monteren onderdelen. Vergrendel de slijpspil 5 met de spilvergrendelknop 4 om de slijpgereedschappen vast te zetten en los te maken.

Bedien de spilvergrendelknop 4 alleen als de slijpspil stilstaat!

Slijp-/doorslijpschijf

Neem de afmetingen van de slijpschijven in acht. De gatdiameter moet passen op de opnameflens 8 (M 14), 19 (M 10). Gebruik geen verloopringen of adapters.

Let bij gebruik van een diamantdoorslijpschijf erop dat de pijl voor de draairichting op de diamantdoorslijpschijf en de draairichting van de machine (pijl voor de draairichting op de machinekop) overeenkomen.

Voor het monteren, zie de afbeelding op de pagina.

Draai de klemmoer 10 erop en draai deze vast met de tweepensleutel (zie sectie "Snelspanklemmoer").

Montageflens voor slijpspil M 14

In de montageflens 8 is rond de tap een O-ring (kunststof onderdeel) aangebracht.

Als de O-ring ontbreekt of beschadigd is, moet deze in ieder geval worden vervangen (bestelnr. 1600 210 039) voordat de montageflens 8 wordt gemonteerd.

Montageflens voor slijpspil M 10

De montageflens 19 kan aan beide zijden worden gebruikt. Voor diamantschijven moet deze op de slijpspil 5 worden geplaatst en 180° worden gedraaid.

De boring van de diamantschijf (Ø 20 mm) moet zonder speling op de tap van de montageflens 19 passen.

Gebruik geen verloopringen of adapters.

Controleer na het monteren van het slijpgereedschap en vóór het inschakelen of het slijpgereedschap correct is gemonteerd en vrij kan draaien.

Lamellenschijf

(voor slijpspil M 14)

Verwijder, afhankelijk van de toepassing, de beschermkap 6 en monteer de handbeschermer 12. Plaats de speciale montageflens 8 (accessoire, bestelnr. 2605703028) en de lamellenschijf op de slijpspil 5. Draai de klemmoer 10 erop en draai deze vast met de tweepensleutel.

Rubberen schuurpad 13

Verwijder, afhankelijk van de toepassing, de beschermkap 6 en monteer de handbeschermer 12.

Zie voor de montage de afbeelding op de pagina.

Schroef de rondmoer 15 erop en draai deze vast met de tweepensleutel.

Kroesborstel 16/Schijfborstel

(voor M 14 slijpspil)

Afhankelijk van de toepassing de beschermkap 6 verwijderen en de handbescherming 12 monteren.

Het slijpgereedschap moet op de slijpspil 5 kunnen worden geschroefd totdat het stevig tegen de flens van de slijpspil aanligt aan het einde van de schroefdraad van de slijpspil. Vastzetten met een steeksleutel.

Snelspanmoer SDS-c/ijc

(voor M 14 slijpspil)

In plaats van de spanmoer 10 kan de snelspanmoer 11 (accessoire) worden gebruikt. Slijpgereedschap kan dan zonder gereedschap worden gemonteerd.

De snelspanmoer 11 mag alleen worden gebruikt voor slijp- en doorslijpschijven.

Gebruik alleen een onberispelijke, onbeschadigde snelspanmoer 11.

Let bij het vastschroeven op dat de zijde met opdruk niet naar de slijpschijf wijst. De pijl moet naar de indexmarkering 20 wijzen.

Vergrendel de slijpspil met de spilvergrendelknop 4. Draai de snelspanmoer vast door de slijpschijf krachtig met de klok mee te draaien.

Een correct vastgedraaide, onbeschadigde snelspanmoer kan met de hand worden losgedraaid door de kartelring tegen de klok in te draaien.

Draai een vastzittende snelspanmoer nooit los met een tang, maar gebruik een tweepensleutel. Plaats de tweepensleutel zoals in de afbeelding.

Goedgekeurd slijpgereedschap

Alle in deze gebruiksaanwijzing genoemde slijpgereedschappen kunnen worden gebruikt.

Het toegestane toerental [tpm] of de omtreksnelheid [m/s] van het gebruikte slijpgereedschap moet ten minste overeenkomen met de waarden in de tabel.

Let daarom altijd op het toegestane toerental/de toegestane omtreksnelheid op het etiket van het slijpgereedschap.

	max. [mm]		[mm] d	[rpm]	[m/s]
	D	b
b d	100	6	22.2	11 000	80
	115	6	22.2	11 000	80
	125	6	22.2	11 000	80
D	100	-	-	11 000	80
	115	-	-	11 000	80
	125	-	-	11 000	80
b d D	70	30	M 10	11 000	45
	75	30	M 14	11 000	45

Eerste ingebruikname

Let op de juiste netspanning: De spanning van de stroombron moet overeenkomen met de spanning op het typeplaatje van de machine. Apparaten met het label 230V kunnen ook worden aangesloten op 220V.

In- en uitschakelen

Om de machine te starten, drukt u de aan/uit-schakelaar 1 naar voren.

Om te vergrendelen, drukt u de aan/uit-schakelaar 1 aan de voorkant naar beneden totdat deze vastklikt.

Om de machine uit te schakelen, laat u de aan/uit-schakelaar 1 los of drukt u de achterkant ervan naar beneden.

Proefloop!

Controleer het slijpgereedschap vóór gebruik. Het slijpgereedschap moet correct zijn gemonteerd en vrij kunnen draaien. Voer een proefloop van ten minste 30 seconden uit zonder belasting. Gebruik geen beschadigde, niet-ronde of trillende slijpgereedschappen.

Constante elektronica (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Constante elektronica houdt het toerental constant bij nullast en onder belasting en zorgt voor een gelijkmatige werkprestatie.

Overbelastingsbeveiliging (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Bij overbelasting stopt de motor. Ontlast de machine onmiddellijk en laat deze ongeveer 30 seconden afkoelen op het hoogste nullasttoerental.

Snelheidsvoorselectie (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Selecteer de gewenste snelheid vooraf met behulp van het duimwiel 2 volgens de tabel in de sectie "Productspecificatie" (referentiewaarden).

Gebruiksaanwijzing

• Klem het werkstuk vast als het niet stilstaat door zijn eigen gewicht.
• Belast de machine niet zo zwaar dat deze tot stilstand komt. Slijp- en doorslijpschijven worden tijdens het werken zeer heet; raak ze pas aan als ze zijn afgekoeld.

Voorbewerking (ruw slijpen)

De beste resultaten bij het ruw slijpen worden bereikt door de machine onder een hoek van 30° tot 40° te zetten. Beweeg de machine heen en weer met matige druk. Op deze manier wordt het werkstuk niet te heet, verkleurt het niet en ontstaan er geen groeven.

Gebruik nooit een doorslijpschijf voor het ruw slijpen.

Lamellenschijf

Met de lamellenschijf (accessoire) kunnen gebogen oppervlakken en profielen (contourslijpen) worden bewerkt.

Lamellenschijven hebben een aanzienlijk langere levensduur dan schuurvellen, een lager geluidsniveau en lagere slijptemperaturen.

Doorslijpen

Druk bij het doorslijpen niet op de machine, klem deze niet vast en laat hem niet oscilleren. Werk met een matige voeding, aangepast aan het te bewerken materiaal.

Verminder de snelheid van aflopende doorslijpschijven niet door zijwaartse druk uit te oefenen.

De richting waarin het doorslijpen wordt uitgevoerd is belangrijk.

De machine moet altijd in opwaartse slijpbeweging werken. Beweeg de machine daarom nooit in de andere richting! Anders bestaat het gevaar dat deze ongecontroleerd uit de snede wordt geduwd.

Bij het zagen van profielen en vierkante buizen kunt u het beste beginnen met de kleinste doorsnede.

Steen zagen

De machine mag alleen worden gebruikt voor droog zagen/slijpen.

Gebruik het beste een diamantschijf. Als veiligheidsmaatregel tegen vastlopen gebruikt u de zaaggeleider 17 met de speciale stofafzuigkap.

Gebruik de machine alleen met stofafzuiging. Draag daarnaast een stofmasker.

De stofzuiger moet zijn goedgekeurd voor het afzuigen van metselstof.

Bosch levert geschikte stofzuigers.

Schakel de machine in en plaats het voorste deel van de zaaggeleider op het werkstuk.

Schuif de machine met een matige, aan het materiaal aangepaste voeding (afbeelding).

Bij het zagen van bijzonder hard materiaal, zoals beton met veel grind, kan de diamantschijf oververhit raken en daardoor beschadigd worden. Dit is duidelijk te zien aan cirkelvormige vonken die met de diamantschijf meedraaien.

Onderbreek in dat geval het zaagproces en laat de diamantschijf afkoelen door deze kort op onbelaste snelheid te laten draaien.

Een merkbaar afnemende voortgang en cirkelvormige vonken duiden op een botte diamantschijf. Door kort in schurend materiaal (bijv. kalkzandsteen) te zagen kan de schijf weer scherp worden.

Onderhoud en reiniging

Trek vóór werkzaamheden aan de machine altijd de stekker uit het stopcontact.

Houd de machine en de ventilatiesleuven altijd schoon voor een veilige en correcte werking.

In extreme werkomstandigheden, bij het bewerken van metaal, kan geleidend stof zich ophopen in het inwendige van de machine. De beschermende isolatie van de machine kan hierdoor worden aangetast. In dergelijke gevallen wordt het gebruik van een stationaire afzuiginstallatie aanbevolen, evenals het regelmatig uitblazen van de ventilatiesleuven en het installeren van een aardlekschakelaar (RCD).

Mocht de machine ondanks zorgvuldige fabricage- en testprocedures toch defect raken, laat de reparatie dan uitvoeren door een klantenservicecentrum voor Bosch elektrische gereedschappen.

Vermeld bij alle correspondentie en bestellingen van reserveonderdelen altijd het 10-cijferige bestelnummer dat op het typeplaatje van de machine staat.

WAARSCHUWING! Belangrijke instructies voor het aansluiten van een nieuwe 3-polige stekker op de 2-aderige kabel.

De draden in de kabel zijn gekleurd volgens de volgende code:

Sluit de blauwe of bruine draad niet aan op de aardklem van de stekker.

Belangrijk: als de gegoten stekker om welke reden dan ook van de kabel van deze machine wordt verwijderd, moet deze op een veilige manier worden weggegooid.

Milieubescherming

Recycle grondstoffen in plaats van ze als afval weg te gooien

De machine, accessoires en verpakking moeten worden gesorteerd voor milieuvriendelijke recycling.

Deze instructies zijn gedrukt op gerecycled papier dat zonder chloor is vervaardigd.

De kunststof onderdelen zijn gemarkeerd voor gesorteerde recycling.

Service en klantenondersteuning

Exploded views en informatie over reserveonderdelen vindt u op: www.bosch-pt.com

Groot-Brittannië

Robert Bosch Ltd. (B.S.C.)

Postbus 98

Broadwater Park

North Orbital Road

Denham-Uxbridge

Middlesex UB 9 5HJ

Service +44 (0) 18 95 / 83 87 82

Advieslijn +44 (0) 18 95 / 83 87 91

Fax [phone] / 83 87 89

Ierland

Beaver Distribution Ltd.

Greenhills Road

Tallaght-Dublin 24

Service +353 (0)1 / 414 9400

Fax +353 (0)1 / 459 8030

Australië

Robert Bosch Australia Ltd.

RBAU/SPT2

1555 Centre Road

P.O. Box 66 Clayton

3168 Clayton/Victoria

+61 (0)1 / 800 804 777

Fax. +61 (0)1 / 800 819 520

www.bosch.com.au

E-Mail: [e-mail]

Nieuw-Zeeland

Robert Bosch Limited

14-16 Constellation Drive

Mairangi Bay

Auckland

Nieuw-Zeeland

Tel. +64 (0)9 / 47 86 158

Fax +64 (0)9 / 47 82 914

CE-conformiteitsverklaring

Wij verklaren onder onze eigen verantwoordelijkheid dat dit product voldoet aan de volgende normen of normalisatiedocumenten: EN 50 144 volgens de bepalingen van de richtlijnen 89/336/EEG, 98/37/EG.

Dr. Egbert Schneider

Senior Vice President

Techniek

Dr. Eckerhard Strötgen

Hoofd Product

Certificering

i.v. Ma Di Wo Do Vr Za Zo

Robert Bosch GmbH, divisie elektrisch gereedschap

Wijzigingen voorbehouden

Technische kenmerken

Meuleuse angulaire		PWS 700	PWS 7-100	PWS 7-115	PWS 7-125
Référence		0 603 402 0..	0 603 402 0..	0 603 402 0..	0 603 403 0..
Puisance absorbée *	[W]	700	720	720	720
Puisance débitée *	[W]	390	400	400	400
Régime à vide	[tr/min]	11 000	11 000	11 000	11 000
Diamètre des meules, max.	[mm]	115/125	100	115	125
Filet de la broche		M 14	M 10	M 14	M 14
Constant-Electronic		-	-	-	-
Présélection de la vitesse de rotation		-	-	-	-
Poids (sans accessoires), env.	[kg]	1,50	1,50	1,50	1,50
Classe de protection		☐ / II	☐ / II	☐ / II	☐ / II
Meuleuse angulaire		PWS 720	PWS 8-125 CE	PWS 850 CE	PWS 9-125 CE
Référence		0 603 403 0..	0 603 404 7..	0 603 404 7..	0 603 405 7..
Puisance absorbée *	[W]	720	800	850	900
Puisance débitée *	[W]	400	420	430	440
Régime à vide	[tr/min]	11 000	2 800-11 000	2 800-11 000	2 800-11 000
Diamètre des meules, max.	[mm]	115/125	125	125	125
Filet de la broche		M 14	M 14	M 14	M 14
Constant-Electronic		-	●	●	●
Présélection de la vitesse de rotation		-	●	●	●
Poids (sans accessoires), env.	[kg]	1,50	1,50	1,50	1,50
Classe de protection		☐ / II	☐ / II	☐ / II	☐ / II

Let op het referentienummer van de machine. De commerciële benamingen van de verschillende machines kunnen variëren. * Deze gegevens gelden voor nominale spanningen van [U] 230/240 V. Ze kunnen variëren voor lagere spanningen en voor specifieke versies voor bepaalde landen.

Voorselectie van het toerental (type CE)

Matériau	Utilisation	Outil à monter	Molette de préréglage
Matières plastiques	Polissage	Peau de mouton	1
	Rectification de finition	Disque à polir en feuitre	1
Métal	Rectification de finition	Disque toile	1
	Elimination de peinture	Feuille abrasive	2-3
Bois, métal	Brossage, dérouillage	Meule boisseau, feuille abrasive	3
Métal, pierre	Ponçage	Meule	4-6
Métal	Meulage	Disque à ébarber	6
Pierre*	Tronçonnage*	Disque à tronçonneur et chariot de guidage	6

*Voor het doorslijpen van steen is het gebruik van de geleidewagen verplicht (accessoire, niet in Frankrijk verkocht).

Gebruik overeenkomstig de bestemming van het apparaat

Het apparaat is ontworpen voor het doorslijpen, slijpen en borstelen van metalen en steen zonder gebruik van water. Voor het doorslijpen van steen is het gebruik van een geleidewagen verplicht.

Voor apparaten met elektronische regeling: met toegestane slijpschijven kan het apparaat worden gebruikt voor schuur- en polijstwerkzaamheden.

Geluid en trillingen

Meetwaarden verkregen volgens de Europese norm 50144.

De werkelijke meetwaarden (A) van de geluidsniveaus van de machine zijn: geluidsintensiteit 88 dB (A). Geluidsniveau 101 dB (A).

Draag gehoorbescherming!

De werkelijk gemeten versnelling is 5,0 m/s².

Bij gebruik van de extra handgreep die trillingen dempt, zijn de trillingswaarden die worden gevoeld in arm en hand lager dan 2,5 m/s².

Onderdelen van de machine

1 Aan/uit-schakelaar 2 Toerentalvoorselectieknop (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE) 3 Extra handgreep 4 Spindelblokkeerknop 5 Opneemspindel 6 Beschermkap 7 Klemhendel 8 Bevestigingsflens (voor opneemspindel M 14 met elastische ring) 9 Slijp-/doorslijpschijf 10 Spanmoer 11 SDS-clip snelspanmoer (voor opneemspindel M 14) 12 Handbeschermer 13 Rubberen schuurschotel 14 Schuurblad 15 Spanmoer 16 Komstaalborstel 17 Geleidewagen met beschermkap met spaanderafzuiging (niet in Frankrijk verkocht) 18 Diamantdoorslijpschijf 19 Bevestigingsflens M 10 De afgebeelde of beschreven accessoires worden niet noodzakelijkerwijs met de machine meegeleverd.

Voor uw veiligheid

Om veilig met dit apparaat te werken, dient u eerst de gebruiksaanwijzing en de veiligheidsvoorschriften volledig te lezen. Volg de instructies en aanwijzingen daarin nauwkeurig op. Neem daarnaast de algemene veiligheidsvoorschriften in acht die in het bijgevoegde boekje staan. Laat vóór de eerste ingebruikname iemand die het apparaat goed kent, u uitleggen hoe u het moet gebruiken.

Draag een veiligheidsbril en gehoorbescherming. Draag om veiligheidsredenen ook andere beschermingsmiddelen, zoals beschermende handschoenen, stevige schoenen, een helm en een schort. - Het stof dat tijdens het werk ontstaat, kan schadelijk voor de gezondheid zijn, brandbaar of explosief. Neem passende beschermingsmaatregelen.

Sommige stofsoorten worden bijvoorbeeld als kankerverwekkend beschouwd. Werk met een geschikte stofafzuiging en draag een stofmasker.

Stof van lichte metalen kan explosief of brandbaar zijn. Houd de werkplek altijd schoon, omdat mengsels van materialen bijzonder gevaarlijk zijn. Als de netvoedingskabel tijdens het werk beschadigd raakt of breekt, raak hem dan niet aan. Trek onmiddellijk de stekker van de netvoedingskabel uit het stopcontact. Gebruik nooit een apparaat waarvan de voedingskabel beschadigd is.

• Sluit apparaten die buitenshuis worden gebruikt aan op een aardlekschakelaar met een maximale uitschakelstroom van 30 mA. Gebruik het apparaat niet bij regen of in een vochtige omgeving. Houd het apparaat tijdens het werk altijd stevig met beide handen vast. Neem een stabiele en veilige houding aan. Zet het werkstuk vast. Een werkstuk dat met spaninrichtingen of in een bankschroef is vastgezet, zit steviger dan wanneer u het alleen met één hand vasthoudt. Houd de kabels altijd aan de achterkant van het apparaat.

Voordat u het apparaat neerlegt, moet u het altijd UIT schakelen en wachten tot het apparaat volledig tot stilstand is gekomen. Bij een stroomstoring of wanneer de stekker uit het stopcontact is gehaald, moet u onmiddellijk de aan/uit-schakelaar ontgrendelen en in de stand "Uit" zetten om een ongecontroleerde herstart van de machine te voorkomen. Het apparaat mag alleen worden gebruikt voor droog snijden/droog schuren. Voor alle werkzaamheden met het apparaat is het gebruik van de extra handgreep 3 verplicht. Houd het elektrische gereedschap alleen vast aan de geïsoleerde handgrepen wanneer er risico bestaat dat het elektrische gereedschap een verborgen leiding of de eigen voedingskabel raakt. Contact met een onder spanning staande leiding kan de metalen delen van het apparaat onder spanning zetten en zo een elektrische schok veroorzaken. Gebruik geschikte detectoren om verborgen leidingen op te sporen of raadpleeg de plaatselijke nutsbedrijven. Contact met elektriciteitsleidingen kan brand of een elektrische schok veroorzaken. Beschadiging van een gasleiding kan een explosie veroorzaken. Het doorboren van een waterleiding veroorzaakt materiële schade en kan een elektrische schok veroorzaken. De beschermkap 6 moet worden gemonteerd voor werkzaamheden met slijp- en doorslijpschijven. Bij werkzaamheden met de rubberen schuurplaat 13 of met de komstaalborstel 16/de cirkelborstel/het lamellenplateau wordt aanbevolen de handbeschermer 12 (accessoire) te monteren. Gebruik voor het bewerken van steen een stofafzuiging. De stofzuiger moet zijn goedgekeurd voor het opzuigen van steenstof. Gebruik voor het snijden van steen een geleidewagen. Bewerk nooit materiaal dat asbest bevat. Gebruik alleen accessoires waarvan de toegestane snelheid ten minste gelijk is aan het onbelaste toerental van het apparaat.

• Controleer de slijpschijven voordat u ze gebruikt. Het accessoire moet correct zijn gemonteerd en moet vrij kunnen draaien. Voer een proefloop uit door het accessoire gedurende ten minste 30 seconden onbelast te laten draaien. Gebruik geen beschadigde, ongebalanceerde of trillende slijpschijven.
• Bescherm de accessoires tegen mechanische schokken en tegen contact met vet of olie. Breng het apparaat pas tegen het werkstuk aan als het in werking is. Vermijd contact met draaiende accessoires. Let op de draairichting van het accessoire. Houd het apparaat zo dat vonken of slijpstof van u af worden geworpen. Het slijpen van metaal veroorzaakt vonken. Zorg ervoor dat niemand in gevaar is. In verband met brandgevaar mogen er geen brandbare of ontvlambare materialen in de vonkenregen liggen. Wees voorzichtig bij het doorslijpen van bijvoorbeeld dragende muren: zie de opmerkingen over bouwnormen. Het blokkeren van de doorslijpschijf veroorzaakt sterke reacties op het apparaat. Schakel in dat geval het apparaat onmiddellijk uit. Let op de afmetingen van de slijpschijven. De boring van de schijf moet overeenkomen met de opnameflens 8 (M 14), 19 (M 10). Gebruik geen tussenstukken of adapters. Gebruik nooit doorslijpschijven voor afbraamwerk. Oefen geen zijdelingse druk uit op een doorslijpschijf. Volg de instructies van de fabrikant voor montage en gebruik van accessoires. Let op! Door de traagheid blijven accessoires nog even draaien nadat het apparaat is uitgeschakeld. Klem het apparaat niet in een bankschroef. Laat kinderen nooit dit apparaat gebruiken. Bosch kan alleen een correcte werking garanderen als originele Bosch-accessoires voor dit apparaat worden gebruikt.

Opmerkingen over bouwnormen

Sleuven in dragende muren vallen onder DIN 1053 deel 1 of de landspecifieke richtlijnen.

Deze richtlijnen moeten strikt worden nageleefd. Raadpleeg vóór aanvang van de werkzaamheden de bevoegde architect of de verantwoordelijke bouwleiding.

Montage van beschermingsinrichtingen

Trek vóór elke ingreep aan het apparaat zelf altijd de stekker uit het stopcontact.

Beschermkap

De beschermkap 6 moet worden gemonteerd voor werkzaamheden met slijp- en doorslijpschijven.

Open de spanhendel 7.

Monteer de beschermkap 6 op de hals van de spindel van de machinekop volgens de afbeelding. De codeernokken op de beschermkap moeten samenvallen met de uitsparingen in de hals van de spindel.

Monteer de beschermkap op de hals van de spindel door druk uit te oefenen totdat de schouder van de beschermkap op de flens van het apparaat rust en de codeernokken in de omtreksgroef van de spindelhals grijpen.

Draai de beschermkap 6 tegen de klok in om deze in de gewenste stand (werkstand) te zetten.

Régler le capot de protection 6 de sorte à empêcher une projection d'étincelles en direction de l'utilisateur.

Remarque : Les cames de codage se trouvant sur le capot de protection 6 garantissent que seul le capot de protection approprié au type d'appareil peut être monté.

Le montage s'effectue dans l'ordre inverse.

Poignée supplémentaire

Pour tous les travaux avec l'appareil, l'utilisation de la poignée supplémentaire 3 est obligatoire.

En fonction du mode de travail, visser la poignée supplémentaire 3 du côté droit ou gauche de la tête de l'appareil.

Poignée supplémentaire amortissant les vibrations

VIBRATION CONTROL

La poignée supplémentaire amortissant les vibrations permet une réduction des vibrations et, en conséquence, un travail plus agréable et en toute sécurité.

Aucune modification ne doit être effectuée sur la poignée supplémentaire.

Ne plus continuer à utiliser une poignée supplémentaire endommagée.

Protège-main

Lors de travaux avec la plaque de ponçage en caoutchouc 13 ou avec la brosse boisseau 16/la brosse circulaire/le plateau à lamelles, il est recommandé de monter le protège-main 12 (accessoire). Le protège-main 12 est fixé avec la poignée supplémentaire 3.

Montage des accessoires

Avant toute intervention sur l'appareil proprement dit, toujours retirer la fiche du câble d'alimentation de la prise de courant.

Gebruik alleen accessoires waarvan de toegestane snelheid ten minste gelijk is aan het onbelaste toerental van het apparaat.

Slijp- en doorslijpschijven worden tijdens het werk zeer heet; raak ze niet aan voordat ze volledig zijn afgekoeld.

Reinig de opnameflens en alle te monteren onderdelen. Om gereedschappen vast en los te zetten, de opnameflens 5 blokkeren met de spindelblokkeertoets 4.

Druk de spindelblokkeertoets 4 pas in nadat de gereedschapspindel volledig tot stilstand is gekomen!

Slijp-/doorslijpschijf

Let op de afmetingen van de slijpschijven. De boring van de schijf moet overeenkomen met de opnameflens 8 (M 14), 19 (M 10). Gebruik geen tussenringen of adapters.

Bij gebruik van een diamantdoorslijpschijf moet de pijl op de schijf die de draairichting aangeeft, overeenkomen met de draairichting van het apparaat (de pijl op de kop van het apparaat geeft de draairichting aan).

Voor de montage, zie afbeelding.

Draai de spanmoer 10 vast en zet deze vast met de penpalmsleutel (zie hoofdstuk "Snelspanmoer").

Opnameflens voor gereedschapspindel M 14

In de opnameflens 8 bevindt zich een elastische ring (kunststof) rond de centreerpen.

Als deze elastische ring ontbreekt of beschadigd is, moet deze beslist worden vervangen (referentie 1600 210 039) voordat de opnameflens 8 wordt gemonteerd.

Opnameflens voor gereedschapspindel M 10

De opnameflens 19 kan aan beide zijden worden gebruikt. Om diamantdoorslijpschijven te gebruiken, moet de opnameflens 180° gedraaid op de gereedschapspindel 5 worden gemonteerd.

De boring van de diamantdoorslijpschijf (Ø 20 mm) moet exact overeenkomen met die van de centreerpen van de opnameflens 19.

Gebruik geen tussenstukken of adapters.

Controleer na het monteren van het gereedschap en voordat u het apparaat inschakelt of het gereedschap correct is gemonteerd en vrij kan draaien.

Lamellenschijf

(voor opname-as M14)

Afhankelijk van het uit te voeren werk de beschermkap 6 verwijderen en de handbeschermer 12 monteren. De speciale bevestigingsflens 8 (accessoire, referentie 2 605 703 028) en de lamellenschijf op de opname-as 5 monteren. De spanmoer 10 vastdraaien en met de penneugsleutel aandraaien.

Rubberen schuurschijf 13

Afhankelijk van het uit te voeren werk de beschermkap 6 verwijderen en de handbeschermer 12 monteren.

Voor de montage, zie afbeelding.

De spanmoer 15 vastdraaien en met de penneugsleutel aandraaien.

Bekerborstel 16 / cirkelborstel

(voor opname-as M14)

Afhankelijk van het uit te voeren werk de beschermkap 6 verwijderen en de handbeschermer 12 monteren.

Het accessoire moet op de opname-as 5 worden geschroefd, zodanig dat het stevig op de flens aan het uiteinde van de as rust. Aandraaien met een steek- of vorksleutel.

Snelspanmoer SDS-clic

(voor opname-as M14)

In plaats van de spanschroef 10 kan de snelsluitmoer 11 (accessoire) worden gebruikt. De accessoires kunnen zonder montagegereedschap worden gemonteerd.

De snelsluitmoer 11 mag alleen worden gebruikt met slijp- en doorslijpschijven.

Gebruik alleen een snelsluitmoer 11 die in perfecte staat is en niet beschadigd is.

Let bij het vastschroeven op dat de bedrukte zijde niet naar de slijpschijf is gericht; de pijl moet naar markering 20 wijzen.

Blokkeer de opnameflens met de blokkeertoets 4. Draai de snelsluitmoer goed vast door de slijpschijf met de klok mee te draaien.

Een niet-beschadigde snelsluitmoer die correct is bevestigd, kan met de hand worden losgedraaid door de kartelring tegen de klok in te draaien.

Draai een vastzittende snelsluitmoer nooit los met een

tang, maar gebruik een steekspanner. Plaats de steekspanner volgens de beschrijving in de afbeelding.

Toegestane accessoires

Alle accessoires die in deze gebruiksaanwijzing worden genoemd, kunnen worden gebruikt.

Het toegestane toerental [t/min] of de omtreksnelheid [m/s] van de gebruikte gereedschappen moet ten minste overeenkomen met de gegevens in de tabel.

Let daarom altijd op het toegestane toerental/de toegestane omtreksnelheid op het etiket van het gereedschap.

	max. [mm]		[mm]	[tr/min]	[m/s]
	D	b	d
b d	100	6	22,2	11 000	80
	115	6	22,2	11 000	80
	125	6	22,2	11 000	80
D	100	-	-	11 000	80
	115	-	-	11 000	80
	125	-	-	11 000	80
b d	70	30	M 10	11 000	45
	75	30	M 14	11 000	45

Ingebruikname

Let op de netspanning: De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje van het apparaat. Apparaten die op 230 V werken, kunnen ook op 220 V worden gebruikt.

Inschakelen/Uitschakelen

Om het apparaat in te schakelen, duwt u de aan/uit-schakelaar 1 naar voren.

Om de aan/uit-schakelaar 1 te vergrendelen, drukt u hem in deze stand naar beneden totdat hij vastklikt.

Om het apparaat uit te schakelen, laat u de aan/uit-schakelaar 1 los of drukt u op het achterste gedeelte van de schakelaar.

Proefloop!

Controleer de accessoires voordat u ze gebruikt. Het accessoire moet correct zijn gemonteerd en vrij kunnen draaien. Voer een proefloop uit door het accessoire minimaal 30 seconden onbelast te laten draaien. Gebruik geen beschadigde, onbalans of trillende accessoires.

Constant-Electronic (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

De constante elektronica zorgt ervoor dat het toerental vrijwel constant blijft, zowel onbelast als onder belasting, en garandeert zo een gelijkmatige prestatie.

Overbelastingsbeveiliging (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

De motor stopt bij overbelasting. Verminder onmiddellijk de belasting van het apparaat en laat het ongeveer 30 seconden onbelast draaien op het hoogst mogelijke toerental om het te laten afkoelen.

Toerentalvoorselectie (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Stel het benodigde toerental in met het instelwiel 2 volgens de aanwijzingen in de tabel na het hoofdstuk 'Technische gegevens' (indicatieve waarden).

Gebruiksaanwijzingen

Klem het werkstuk vast als het niet zwaar genoeg is en kan verschuiven. Overbelast het apparaat niet, anders kan het stoppen. ■ Slijp- en doorslijpschijven worden tijdens het werk zeer heet; raak ze pas aan als ze volledig zijn afgekoeld.

Slijpwerkzaamheden

Bij slijpwerkzaamheden krijgt u de beste resultaten door het apparaat onder een hoek van 30° tot 40° te houden. Leid het apparaat gelijkmatig en met matige druk. Dit voorkomt overmatige verhitting van het werkstuk, het verkleurt niet en er ontstaan geen krassen.

Ne jamais utiliser de disques à tronçonner pour des travaux de meulage.

Plateau à lamelles

Le plateau à lamelles (accessoire) permet également de travailler des surfaces convexes et des profils (rectification des contours).

Les plateaux à lamelles ont une durée de vie nettement plus élevée, des niveaux de bruit plus faibles ainsi que des températures de travail plus basses que les feuilles abrasives.

Travaux de tronçonnage

Lors de travaux de tronçonnage, ne pas exercer de pression, ne pas incliner ni osciller. Travailler en appliquant une vitesse d'avance modérée adaptée au matériau.

Ne pas freiner les disques de tronçonnage qui ralentissent en exerçant une pression latérale.

L'important, c'est la direction dans laquelle on effectue le travail de tronçonnage.

L'appareil doit toujours travailler en sens opposé; en conséquence, ne pas guider l'appareil dans l'autre sens! Sinon, il y a risque qu'il sorte de la ligne de coupe de manière incontrôlée.

Lors du tronçonnage de profils et de tuyaux carrés, il convient de positionner l'appareil sur la plus petite section.

Tronçonnage de pierres

L'appareil ne doit être utilisé que pour la coupe à sec/le ponçage à sec.

Le moyen est d'utiliser un disque de tronçonnage diamanté. Pour empêcher les inclinaisons, utiliser le chariot de guidage 17 avec le capot de protection spécial à aspiration de poussières.

N'utiliser l'appareil qu'avec une aspiration de poussières. Porter aussi un masque de protection anti-poussières.

L'aspirateur doit être homologué pour l'aspiration des poussières de pierre.

Het bedrijf Bosch biedt u geschikte stofzuigers aan.

Schakel het apparaat in en plaats het met de voorkant van de geleidewagen op het werkstuk.

Werk met een gematigde, aan het materiaal aangepaste voedingssnelheid (zie afbeelding).

Bij het doorslijpen van bijzonder harde materialen, zoals beton met een hoog grindgehalte, kan de diamantslijpschijf oververhit raken en daardoor beschadigd worden. Een vonkenkrans rond de diamantslijpschijf is hiervan een teken.

In dat geval het slijpproces onderbreken en de diamantslijpschijf enige tijd onbelast en stationair laten draaien om deze te laten afkoelen. Een merkbare vertraging van het werktempo en een rondom lopende vonkenkrans zijn aanwijzingen dat de diamantslijpschijf bot is geworden. Deze kan opnieuw worden geslepen door in een schurend materiaal te snijden (bijv. kalkzandsteen).

Reiniging en onderhoud

Voor elke ingreep aan het apparaat zelf altijd de stekker uit het stopcontact trekken.

Voor veilig en bevredigend werk het apparaat en de koelopeningen regelmatig reinigen.

Onder bepaalde moeilijke bedrijfsomstandigheden, bij het bewerken van metalen, kan elektrisch geleidend stof zich in het apparaat afzetten en zo de beschermende isolatie aantasten. In dat geval beveelt Bosch het gebruik van een stationaire afzuiginrichting aan, het regelmatig doorblazen van de koelopeningen en het voorzetten van een aardlekschakelaar.

Als het apparaat ondanks alle zorg bij fabricage en controle toch een defect mocht vertonen, mag de reparatie alleen worden toevertrouwd aan een erkende Bosch-servicewerkplaats.

Vermeld bij vragen of bestelling van reserveonderdelen altijd het tiencijferige referentienummer van de machine.

Instructies voor milieubescherming

Grondstoffenterugwinning in plaats van afvalverwijdering

Machines, evenals hun accessoires en verpakkingen, moeten elk een geschikte recyclingroute kunnen volgen.

Deze handleiding is vervaardigd uit chloorvrij gebleekt gerecycled papier.

Onze kunststof onderdelen zijn zo gemarkeerd met het oog op selectieve recycling van de verschillende materialen.

Klantenservice

U vindt explosietekeningen en informatie over reserveonderdelen op: www.bosch-pt.com

Frankrijk

Informatie via Minitel 11

Naam: Bosch Gereedschap

Plaats: Saint Ouen

Departement: 93

Robert Bosch France S.A.

Klantenservice/Gereedschap

Postbus 67-50, Rue Ardoin

93402 St. Ouen Cedex

Klantadviesdienst. 0143 11 9002

Gratis nummer: 0800055051

België

Tel. [phone]

Fax. [phone]

E-mail: [e-mail]

Zwitserland

+41(0)1/8471616

Fax. [phone]

Klantenservice. 0800551155

Conformiteitsverklaring

Wij verklaren op eigen verantwoordelijkheid dat dit product voldoet aan de volgende normen of genormaliseerde documenten: EN 50 144 overeenkomstig de richtlijnen 89/336/EEG, 98/37/EG.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Hoofd Product

Certificering

Robert Bosch GmbH, divisie elektrisch gereedschap

Wijzigingen voorbehouden

Technische gegevens

Amoladora		PWS 700	PWS 7-100	PWS 7-115	PWS 7-125
Número de pedido		0 603 402 0..	0 603 402 0..	0 603 402 0..	0 603 403 0..
Potencia absorbida *	[W]	700	720	720	720
Potencia ↑util *	[W]	390	400	400	400
Revoluciones en vacío	[miñ-1]	11 000	11 000	11 000	11 000
° de discos de amolar, max.	[mm]	115/125	100	115	125
Rosca del husillo		M 14	M 10	M 14	M 14
Electrónica Constante		-	-	-	-
Preselección de revoluciones		-	-	-	-
Peso (sin accesos), aprox.	[kg]	1,50	1,50	1,50	1,50
Clase de protección		☐ / II	☐ / II	☐ / II	☐ / II

Amoladora		PWS 720	PWS 8-125 CE	PWS 850 CE	PWS 9-125 CE
Número de pedido		0 603 403 0..	0 603 404 7..	0 603 404 7..	0 603 405 7..
Potencia absorbida *	[W]	720	800	850	900
Potencia ↑util *	[W]	400	420	430	440
Revoluciones en vacío	[mi-n-1]	11 000	2 800-11 000	2 800-11 000	2 800-11 000
Ø de discos de amolar, max.	[mm]	115/125	125	125	125
Rosca del husillo		M 14	M 14	M 14	M 14
Electrónica Constante		-	●	●	●
Preselección de revoluciones		-	●	●	●
Peso (sin accesos), aprox.	[kg]	1,50	1,50	1,50	1,50
Clase de protección		☐ / II	☐ / II	☐ / II	☐ / II

Let op het bestelnummer van uw machine. De handelsbenamingen van bepaalde machines kunnen variëren. * Waarden geldig voor nominale spanningen [U] van 230/240 V. Deze waarden kunnen variëren bij lagere spanningen en in bepaalde uitvoeringen voor bepaalde landen.

Toerentalvoorselectie (type CE)

Material	Aplicación	Átil	Rueda de ajuste
Material sintético	Pulido	Caperuza de lana de oveja	1
	Lijado fino	Disco pulidor de fieltro	1
Metal	Lijado fino	Disco de paño para pulir	1
	Decapado	Hoja lijadora	2-3
Madera, metal	Cepillado, desoxidación	Cepillo de vaso, hoja lijadora	3
Metal, piedra	Amolado	Disco de amolar	4-6
Metal	Desbastado	Disco de desbastar	6
Piedra*	Tronzado*	Disco tronzador y soporte guía	6

• Alleen met behulp van de geleideondersteuning (speciaal accessoire) is het toegestaan om steen te slijpen.

Reglementair gebruik

Het apparaat is ontworpen voor het slijpen, ruwslijpen en borstelen van metaal en steenachtige materialen zonder water. Bij het slijpen van steen is het gebruik van de geleideondersteuning verplicht.

Bij apparaten met elektronische regeling: mits gebruik van goedgekeurde accessoires kan het apparaat ook worden gebruikt voor slijpen en polijsten.

Informatie over geluid en trillingen

Bepaling van de meetwaarden volgens norm EN 50 144.

Het typische geluidsniveau van het apparaat komt overeen met: geluidsdrukniveau 88 dB (A); geluidsvermogensniveau 101 dB (A).

Draag gehoorbescherming!

Het typische trillingsniveau is 5,0 m/s².

Bij gebruik van de extra handgreep met trillingsdemping wordt een typisch hand-arm trillingsniveau aan de handgreep bereikt van minder dan 2,5 m/s².

Onderdelen van het apparaat

1 Aan/uit-schakelaar 2 Toerentalinstelwiel (PWS 8-125 CE/PWS 850 CE/ PWS 9-125 CE) 3 Extra handgreep 4 Spindelblokkeerknop 5 Opnamespindel 6 Beschermkap 7 Klemhendel 8 Steunflens (met ringafdichting bij opnamespindels met M 14-schroefdraad) 9 Schijf voor ruw- en doorslijpen 10 Bevestigingsmoer 11 Snelsluitmoer SDS- (voor spindel met M 14-schroefdraad)* 12 Handbescherming 13 Rubberen schuurschijf 14 Schuurband 15 Spanmoer 16 Komstaalborstel 17 Geleidingssteun met afzuigkap 18 Diamantdoorslijpschijf* 19 Steunflens M 10 De beschreven en afgebeelde accessoires komen gedeeltelijk niet overeen met het meegeleverde seriemateriaal.

Voor uw veiligheid

U kunt het apparaat alleen veilig gebruiken als u de gebruiksaanwijzing en de veiligheidsvoorschriften volledig leest en u zich strikt aan de aanbevelingen houdt.

Daarin vervatte aanwijzingen. Daarnaast moeten de algemene veiligheidsvoorschriften in de bijgevoegde brochure worden nageleefd. Laat u vóór het eerste gebruik praktisch instrueren in de bediening.

Draag een veiligheidsbril en gehoorbescherming. Gebruik voor uw veiligheid bovendien andere beschermingsmiddelen zoals beschermende handschoenen, stevig schoeisel, helm en schort. Het bij het werk ontstane stof kan schadelijk voor de gezondheid, brandbaar of explosief zijn. Dit vereist het nemen van passende beschermingsmaatregelen.

Bijvoorbeeld: Bepaalde soorten stof zijn kankerverwekkend. Gebruik een geschikte stof- en spanenafzuiging en draag een stofmasker.

Stof van lichte legeringen kan ontbranden of exploderen. Houd de werkplek altijd schoon, omdat bij het mengen van stof van verschillende materialen dit bijzonder gevaarlijk kan zijn. Als het netsnoer tijdens het werk beschadigd of doorgesneden raakt, raak het snoer dan niet aan, maar trek onmiddellijk de stekker uit het stopcontact. Gebruik het apparaat nooit met een beschadigd snoer. - Sluit apparaten die buiten worden gebruikt aan via een aardlekschakelaar met een maximale uitschakelstroom van 30 mA. Stel het apparaat niet bloot aan regen of vocht. Werk altijd met het apparaat stevig met beide handen vast en in een stabiele houding. Zet het werkstuk vast. Een werkstuk dat met spaninrichtingen of in een bankschroef is vastgezet, wordt veel veiliger vastgehouden dan met de hand. - Houd het snoer altijd achter het apparaat. Schakel het apparaat altijd uit en wacht tot het stilstaat voordat u het neerlegt.

Bij een stroomuitval of wanneer u de stekker direct uit het stopcontact trekt, moet u de aan/uit-schakelaar onmiddellijk ontgrendelen en in de uit-stand zetten. Zo wordt een onbedoeld starten voorkomen. Het apparaat mag alleen worden gebruikt voor doorslijpen en droog slijpen. - Werk altijd met de extra handgreep 3 gemonteerd op het apparaat. Houd het elektrische gereedschap alleen vast aan de geïsoleerde handgrepen wanneer u per ongeluk een verborgen leiding of het eigen netsnoer van het apparaat zou kunnen beschadigen.

Contact met een spanningvoerende leiding brengt de metalen delen van het apparaat onder spanning en kan een elektrische schok bij de gebruiker veroorzaken.

• Gebruik geschikte detectieapparatuur om verborgen leidingen en kabels op te sporen, of raadpleeg uw plaatselijke nutsbedrijf.

Contact met elektrische kabels kan brand of een elektrische schok veroorzaken. Beschadiging van gasleidingen kan een explosie veroorzaken. Het doorboren van een waterleiding kan materiële schade of een elektrische schok veroorzaken.

Bij het werken met slijp- of doorslijpschijven moet de beschermkap 6 worden gebruikt. Bij gebruik van de rubberen schuurschijf 13 of de komstaalborstel 16/schijfborstel/segmentale slijpschijf is het aan te raden de handbescherming 12 (speciaal accessoire) te gebruiken. Bij het bewerken van steen moet een stofafzuigsysteem worden gebruikt. De stofzuiger moet zijn goedgekeurd voor het opzuigen van steenstof. Bij het doorslijpen van steen moet een geleideondersteuning worden gebruikt. Er mogen geen materialen worden bewerkt die asbest bevatten. - Gebruik alleen slijpgereedschappen waarvan het maximaal toelaatbaar toerental ten minste gelijk is aan het onbelaste toerental van het apparaat. Controleer het slijpgereedschap vóór gebruik. Het slijpgereedschap moet correct zijn gemonteerd en moet vrij kunnen draaien zonder ergens tegenaan te komen. Voer een proefloop uit door het minstens 30 seconden onbelast te laten draaien. Gebruik geen slijpgereedschap dat beschadigd is, onrond draait of trilt.

Bescherm het slijpgereedschap tegen stoten, schokken en vet. Breng het apparaat alleen ingeschakeld naar het werkstuk. - Houd uw handen uit de buurt van draaiende slijpgereedschappen. - Let op de draairichting. Houd het apparaat altijd zo vast dat vonken en deeltjes die vrijkomen bij het werk van het lichaam af worden geworpen. Bij het slijpen van metaal ontstaan vonken. Let erop dat deze niet op personen worden geworpen. In verband met brandgevaar mogen er geen brandbare materialen in de buurt (in het bereik van de vonken) liggen. Wees voorzichtig bij het maken van sleuven, bijv. in dragende muren: zie "Aanwijzingen voor de statica". Als de doorslijpschijf plotseling blokkeert, ontstaat er een plotseling koppel op het apparaat. In dergelijke gevallen moet het apparaat onmiddellijk worden uitgeschakeld. Houd rekening met de afmetingen van de slijpschijven. De diameter van het gat moet passen op de steunflens 8 (M 14), 19 (M 10). Gebruik geen verloopringen of adapters. - Gebruik doorslijpschijven nooit voor het afbramen. Oefen geen zijdelingse kracht uit op doorslijpschijven. Volg de instructies van de fabrikant bij het monteren en gebruiken van het slijpgereedschap. ■Let op! De schijf draait nog na voordat u het apparaat uitschakelt. Klem het apparaat niet in een bankschroef. - Laat kinderen nooit het apparaat gebruiken. Bosch kan alleen een correcte werking van het apparaat garanderen als de originele accessoires worden gebruikt.

Aanwijzingen voor de statica

Sleuven in dragende muren moeten worden aangebracht volgens DIN 1053 deel 1, of volgens de specifieke voorschriften van het betreffende land.

Het is verplicht deze voorschriften in acht te nemen. Voordat u met de werkzaamheden begint, moet u de constructeur, architect of verantwoordelijke voor de bouwleiding raadplegen.

Montage van de beschermingsinrichtingen

• Trek vóór elke handeling aan het apparaat de stekker uit het stopcontact.

Beschermkap

Bij werkzaamheden met slijp- of doorslijpschijven moet de beschermkap 6 worden gebruikt.

Maak de klemmhendel 7 los.

Monteer de beschermkap 6 op de hals van de spindel volgens de afbeelding. De codeernokken van de beschermkap moeten in de bijbehorende groeven op de spindelhals vallen.

Druk de beschermkap op de spindelhals totdat de kraag van de beschermkap tegen de flens van het apparaat ligt en de codeernokken in de ringgroef van de spindelhals vallen.

Draai de beschermkap 6 tegen de klok in naar de gewenste werkstand.

Stel de beschermkap 6 zo af dat vonken niet naar de gebruiker worden geworpen.

Opmerking: De codeernokken van de beschermkap 6 zorgen ervoor dat de juiste beschermkap voor het apparaattype wordt gemonteerd.

Het demonteren gebeurt in omgekeerde volgorde.

Extra handvat

Werk altijd met het extra handvat 3 gemonteerd op het apparaat.

Schroef het extra handvat 3 rechts of links op de kop van het apparaat, afhankelijk van het werk dat u gaat uitvoeren.

Extra handvat met trillingsdemping

VIBRATION CONTROL

Het extra handvat is gemaakt van een speciaal materiaal dat trillingen dempt, waardoor u comfortabeler en veiliger kunt werken.

Breng geen wijzigingen aan in het extra handvat.

Gebruik geen extra handvat als het beschadigd is.

Handbescherming

Bij gebruik van de rubberen schuurschotel 13 of de komstaalborstel 16/schijfborstel/gesegmenteerde schuurschijf is het aan te raden de handbescherming 12 (speciaal accessoire) te gebruiken. De handbescherming 12 wordt samen met het extra handvat 3 bevestigd.

Montage van het slijpgereedschap

■ Trek vóór elke handeling aan het apparaat de stekker uit het stopcontact.

! Gebruik uitsluitend slijpgereedschap waarvan het maximaal toelaatbaar toerental ten minste gelijk is aan het onbelaste toerental van het apparaat.

Schuurschijven en doorslijpschijven kunnen tijdens het werk zeer heet worden; wacht tot ze zijn afgekoeld voordat u ze aanraakt.

Reinig de opname-as en alle te monteren onderdelen. Om het slijpgereedschap vast te zetten en los te maken, houdt u de opname-as 5 tegen door de asblokkeerknop 4 in te drukken.

Activeer de spindelblokkeerknop 4 alleen met stilstaande slijpspil!

Afbraam-/doorslijpschijven

Houd rekening met de afmetingen van de slijpschijven. De diameter van het gat moet passen op de steunflens 8 (M 14), 19 (M 10). Gebruik geen verloopringen of adapters.

Bij het monteren van diamantdoorslijpschijven moet erop worden gelet dat de draairichtingspijl van de diamantdoorslijpschijf overeenkomt met de draairichting van het apparaat (draairichtingspijl op de kop van het apparaat).

Voer de montage uit volgens het afbeeldingsblad.

Draai de bevestigingsmoer 10 vast en zet hem vast met de tweepenssleutel (zie paragraaf "Snelspanmoer").

Steunflens voor slijpspil M 14

De centreerkraag van de steunflens 8 heeft een ringafdichting (kunststof onderdeel).

Als de ringafdichting ontbreekt of beschadigd is, moet vóór gebruik van de steunflens 8 beslist een nieuwe ring worden gemonteerd (bestelnr. 1600 210 039).

Steunflens voor slijpspil M 10

De steunflens 19 kan aan beide zijden worden gebruikt. Bij gebruik met diamantdoorslijpschijven moet deze 180° gedraaid op de slijpspil 5 worden gemonteerd.

De boring van de diamantdoorslijpschijf (Ø 20 mm) moet zonder speling op de centreerkraag van de steunflens 19 passen.

Gebruik geen verloopringen of adapters.

Controleer na het monteren van het slijpgereedschap of dit correct is gemonteerd en vrij draait, voordat u het apparaat inschakelt.

Gesegmenteerde slijpschijf (vezelpolijstschijf)

voor as met schroefdraad M 14

Voor bepaalde toepassingen moeten de beschermkap 6 worden gedemonteerd en de handbescherming 12 worden gemonteerd. Monteer de speciale steunflens 8 (speciaal accessoire, bestelnr. 2 605 703 028) en de gesegmenteerde schuurschijf op de opname-as 5. Schroef de borgmoer 10 erop en draai deze vast met de tweepenssleutel.

Rubber schuurschijf 13

Voor bepaalde toepassingen moeten de beschermkap 6 worden gedemonteerd en de handbescherming 12 worden gemonteerd.

Monteer volgens het afgebeelde blad.

Schroef de spanschroef 15 erop en draai deze vast met de tweepenssleutel.

Komstaalborstel 16/schijfborstel

voor as met schroefdraad M 14)

Voor bepaalde toepassingen moeten de beschermkap 6 worden gedemonteerd en de handbescherming 12 worden gemonteerd.

Het gereedschap moet diep genoeg op de opname-as 5 kunnen worden geschroefd, zodat het stevig tegen de asflens aanligt die zich aan het einde van de asdraad bevindt. Draai het gereedschap vast met de steeksleutel.

Snelspanmoer SDS-clip

voor as met schroefdraad M 14)

In plaats van de borgmoer 10 kan de snelspanmoer 11 (speciaal accessoire) worden gebruikt. De slijpgereedschappen kunnen zonder extra gereedschap worden gemonteerd.

De snelspanmoer 11 mag alleen worden gebruikt voor slijp-/snijschijven.

Utilizar únicamente una tuerca de fijación Al montar la tuerca, prestar atencion a que la cara quekea la inscripction no asiente sobre el disco de amolar;la flecha debe entrainarse ademas sobre lamarca indices 20.  Retener el husillo portamuelas presionnando el boton de bloqueo del husillo 4. Apretar la tuerca de fijacion rapiida girando con fuerza el disco de amolar en el sentido de las agujas del reloj.  Una tuercar de fijacion rapa sin dañar,correctamente montada,sedea aflojar amano girando el anillo moleteado en sentido contrario a las agujas del reoj. No intentar aflojar nunca con una tenaza una tuerca de fijacion=rapida bloqueada, sino con la llave de dos pivotes. Aplicar la llave de dos pivotes segun se muestra en la figura.

Toegestane slijp- en doorslijpschijven

Puede emplearse todos los útiles Mentionados en estas instrucciones de manejo. Las revoluciones [min-1] o velocidad periférica [m/s] admisibles en los utiles deben corresponder, como minimum, a los valuesindicados en laTabla. Deben considerarse por lo tanto siempre las revoluciones/velocidad periférica admisibles marcadas sobre la etiqueta de los utiles.

	máx. [mm]		[mm] d	[mi n-1]	[m/s]
	D	b
b d	100	6	22,2	11 000	80
	115	6	22,2	11 000	80
	125	6	22,2	11 000	80
D	100	-	-	11 000	80
	115	-	-	11 000	80
	125	-	-	11 000	80
b d D	70	30	M 10	11 000	45
	75	30	M 14	11 000	45

Inbedrijfname

Cerciorarse de que la tension de la red sea correcta: La tension de la fuente de energia debe coincideir con lasindicaciones en la placadecaracteristicadel aparato. Los aparatos marcados con 230V 能把Funcionar también a 220V

Aansluiten en uitschakelen

Para la puesta en marcha del aparato desplazar hacía adelante el interruptor de connexion/descnexión 1. Para enclavar el interruptor de connexion/descnexion 1 presionarlo adelante hasta enclavarlo. Para desconectar el aparato soltar, o presionar atrás si se enquirytra enclavado, el interruptor de connexion/desconexión 1.

Proefloop

Comprobar los utiles de amolar antes de su uso. Elutildeamolardebeestperfectamente montado ydebegirarsinrozar en ningunlado.Efectuar unfuncionamento de prueba dejandolo girar envacio durante 30segundos comominimo.Noutilizar los utiles de amolar si estan dañados,si girande forma descentrada o vibran.

Elektronica constante (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

La electrónica Constante mantiene practicamente iguales las revoluciones en vacío y bajo carga, garantizando asi un rendimiento de trabajo constante.

Overbelastingsbeveiliging (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

En caso de sobrecargarse el motor, este se detiene. Descargar inmediamente el aparato ydeojarlo funcional en vacio a revoluciones maximas durante aprox. 30 segundos para enfiarrio.

Toerentalinstelling (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Preseccionar las revolucionesrequireidas con la rueda deajuste 2 segunindicaciones en la tabla que figura bajo "Caracteristicas先进技术"(valores orientativos).

Werkzaamheden

Sujetar la pieza de trabajo, a no ser que quede bien firme por su propio peso. ■ No solicitar el aparato deundry que Ilegue a detenerse. - Los discos de desbastar y de tronzar能把 alcanzar temperatas muy elevadas al trabajo; espere hasta que se enfrén antes de tocarlos.

Slijpen

 Con ángulos de ataque de 30° a 40° se obtiene el mejor的结果al desbastar. Guiar el aparato con movimiento de vaivén ejerciendo una presión moderada. Así, no se produce un calentimiento excessivo y se evita que la pieza de trabajo cambie de color y que se marque con estrías.  Jamás deben usarse discos tronzadores para desbastar.

Lamellenschijf (vezelschijf)

Con el disco lijador segmentado (accesorio especial)SEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO Los discos lijadores segmentados tienen una duración notablemente mayor que las hojas lijadores, teneran un nivel de ruido menor, y calientan menos la pieza al trabajo.

Doorslijpen

 Al tronzar, el disco no debe presionnarse excessivamente ni ladearse, ni guiarse con un movimiento oscilante. Trabajar con un avance moderado y adecuado al tipo de material a trabajo. No frene los discos tronzadores en marcha por inercia presionándolos lateralmente contra el material.  Al tronzar es importante que el sentido de avance de laquina sea el correcto. El aparato debuguiarse siempre acontramarcha, júnunca en sentido opuesto! De lo contrario existe el riesgo de que el aparato sea rechazado bruscamente. Al tronzar perfiles y tubos rectangulares se recomienda iniciair el corte por el loro mas estrecho.

Steen doorslijpen

El aparato debeutilizarse solamente para el tronzado y amolado en seco. Se recomienda utiliser un disco tronzador diamantado. Para averitar que el aparato se ladee, emplear el soporte guia 17 con una caperuza protectora de aspiracion especial. Solamente utilizar el aparato con un equipo de aspiración de polvo. Colocarse adicionalmente una mascarilla antipolvo.  El aspiradoribeestar homologado para succionarpolvo de piedra. Bosch le offre el aspirador adecuado. Conectar el aparato y asentar la parte delantera del soporte guía sobre la pieza de trabajo. Guiar el aparato con un avance moderado y adecuado al tipo de material a trabajo (figura). Al tronzar materiales muyuros, p. ej. hormigon con un alto contenido de áridos, puedaURTAR a sobrecalentarse el disco trzonzador diamantado llgando incluoso dañarse. Esto se manifiesta por una corona de chispas en el perimetro del disco trzonzador diamantado. En theseos casos debe interruptirse el procesode trzonado para enfiar el disco trzonador diamantado dejandolo funcinar brevemente sin carga a las revoluciones en vacio. Tanto una disminución considerable en la progrégion del trabajo como una corona de chispas en el perimetro del disco tronzador diamantado son sintomas de que el disco está meltado. Este puede reaffilarse efectuando uno cortes en material abrasivo (p. ej. en arenisca calcarea).

Onderhoud en reiniging

- Voor elk onderhoud aan het apparaat de stekker uit het stopcontact trekken.

 Mantener siempre limpios el aparato y las rejillas de refrigeracion para poder trabajo con seguridad.  En caso especiales puede occurrir que se acumule polvo metalico susceptible de conducir electricidad en el interior del aparato. Ello peutninger apearar la proteccion deaislamento del aparato.Enesticos caseo se recomienda la aplicacion de un equipo de aspiracion estacionario, soplar frencuentamente las rejillas de refrigeracion,e intercalarun fusible diferencial. Si a pesar de los esmerados procesos de fabricación y control, el aparato隐身ase a averiarse, la reparacióndeferá encargarse a un taller de service autorizado para herramentas electricas Bosch. Al realizar consultas o Solicitar piezas de repuesto, es imprescindible indicar sempre el numero de pedido de 10 digitos que figura en la placac de caracteristicas del aparato.

Milieubescherming


Terugwinning van grondstoffen in plaats van afval te produceren

El aparato, los accesos y el embalaje debieran someterse a un proceso de recuperacion que respepe el medio ambiente. Estas instrucciones se han impreso sobre papel reciclado sin la utilizacion de cloro. Para efectuar un reciclaje selectivo se han identificado las piezas de plástico.

Technische service en klantenondersteuning

De explosietekeningen en informatie over reserveonderdelen vindt u op internet onder:

www.bosch-pt.com

Spanje

Robert Bosch España, S.A. Departamento de ventas Herramientos Eléctricas C/Hermanos Garcia Noblejas, 19 28037 Madrid Aesoramento al cliente... [phone] Fax. [phone]

Venezuela

Robert Bosch S.A. Final Calle Vargas. Edf. Centro Berimer P.B. Boleita Norte Caracas 107 +58 (0)2 / 207 45 11

Mexico

Robert Bosch S.A. de C.V. Interior: +52 (0)1 / 800 627 1286 D.F.: +52 (0)1 / 52843062 E-Mail: [e-mail]

Argentinië

Robert Bosch Argentina S.A. Córdoba 5160 1414 Buenos Aires (Capital Federal) Atencion al Cliente +54 (0)810 / 555 2020 E-Mail: [e-mail]

Peru

Autorex Peruana S.A. Republca de Panama 4045, Lima 34 +51 (0)1 / 475-5453 E-Mail: [e-mail]

Chili

EMASA S.A. Irrarrazaval 259 - Nuña Santiago +56 (0)2 / 520 3100 E-Mail: [e-mail]

C(Conformiteitsverklaring

Declaramos bajo nuestra sola responsabilidad que este producto está en conformidad con las normas o documents normalizados siguientes: EN 50 144 de acuerdo con las regulaciones 89/336/CEE, 98/37/CE. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification   Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Reservado el derecho de modificaciones Dados技术和 aparelho

Rebarbadora		PWS 700	PWS 7-100	PWS 7-115	PWS 7-125
N° de encomenda		0 603 402 0..	0 603 402 0..	0 603 402 0..	0 603 403 0..
Potência nominal observada *	[W]	700	720	720	720
Potênciautil *	[W]	390	400	400	400
Rotações em vazio	[miñ-1]	11 000	11 000	11 000	11 000
Discos abrasivos-Ø, má.	[mm]	115/125	100	115	125
Rosca de veio de rectificacao		M 14	M 10	M 14	M 14
Constant-Electronic		-	-	-	-
Pré-Seleção de número de rotação		-	-	-	-
Peso (sem accesário), aprox.	[kg]	1,50	1,50	1,50	1,50
Classe de proteção		☐ / II	☐ / II	☐ / II	☐ / II

Rebarbadora		PWS 720	PWS 8-125 CE	PWS 850 CE	PWS 9-125 CE
N° de encomenda		0 603 403 0..	0 603 404 7..	0 603 404 7..	0 603 405 7..
Potência nominalabsorvida*	[W]	720	800	850	900
Potênciautil*	[W]	400	420	430	440
Rotações em vazio	[mi-n-1]	11 000	2 800-11 000	2 800-11 000	2 800-11 000
Discos abrasivos-Ø, Tmax.	[mm]	115/125	125	125	125
Rosca de veio derectuição		M 14	M 14	M 14	M 14
Constant-Electronic		-	●	●	●
Pré-Seleção de númerode rotação		-	●	●	●
Peso(sem accessibility), aprox.	[kg]	1,50	1,50	1,50	1,50
Classe de proteção		[II / II]	[II / II]	[II / II]	[II / II]

Por favor observar o número de encomenda da suaária. A designação comercial de diversas máquinas pode variar. * As indicações valem para tensões nominais de [U] 230/240 V. Estas indicações podem variar no caso de tensões mais baixas e modelos especialicos de páises. Pre-selectação de número de rotação ( Tipo CE)

Material	Aplicação	Ferramenta	Roda de ajuste
Plástico	Polir	Boina de lã de codeiro	1
	Lixamento fino	Disco de feltro para polir	1
Metal	Lixamento fino	Disco de pano para polir	1
	Retirar tinta	Lixa	2-3
Madeira, metal	Escovas, desenferrujar	Escova tipo tacho, lixa	3
Metal, pedra	Lixar	Disco abrasivo	4-6
Metal	Desbastar	Disco de desbastar	6
Pedra*	Cortar*	Disco de corte e carril de guia	6

* Apenas é permitidoURTAR pedrasutilizando o carril de guia (accessorio).

Gebruik volgens de bepalingen

O aparelho é determinado paraURTar,desbastare escovar materiais de metal e de pedra,semutilizar agua.ParaURTar pedras é necessarioutilizar um carril de guia. No caso de aparhos com commando electrico: Com ferramentas abrasivas admissiveis, también é possivel utiliser o aparheiro para lixar e polir.

Informatie over geluid en trillingen

Valores de medida de acordo com EN 50 144. O nível de ruído avaliado A do aparecido é típica-mente: Nível de pressão acústica 88 dB (A). Nível de potência acústica 101 dB (A). Utilize protectores auriculares! A aceleração avaliada é típamente de 5,0 m/s². Utilizando o punho adicular com amortecimento de vibrações, a vibração da maior e do braço no punho adicular é normalmente inferior à 2,5 m/s².

Onderdelen van het apparaat

1 Interruptor de ligar/desligar 2 Rodela de ajuste do numero de rotações (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE) 3 Punho adicional 4 Tecla de trabajo de veio 5 Veio de rectificacao 6 Capa de proteção 7 Alavanca de aperto 8 Flange de admissão (no caso do veio de rectificacao M 14 com O-Ring) 9 disco de desbastar/cortar* 10 Porca de aperto 11 Porca de aperto rápido SDS- = liC (para veio de rectificacao M 14)* 12 Proteção para as mãos* 13 Prato de lixar de borracha* 14 Lixa* 15 Porca redonda* 16 Escova tipo tacho* 17 Carril de guia com capa de aspiração* 18 disco de diamante paraURTAR* 19 Flange de admissão M 10 * Os acessórios ilustrados e descriços nas instruções de service não sempre são abrangidos pelo Conjunto de fornecimento!

Voor uw veiligheid

 Um trabajo seguro com o aparvelso sepossible antes ter sidopletamente as instruções de的服务o e as indications de segurarca e antes observar rigorosamente as指示asnelas conti das. Adicionalmente deverá seguir as indicações gerais de segança que se encontrar no caderno em anexo. Uma instruição pratica évantajosa. - Usar oculos de proteção e proteção para os ouvidos. Para a sua segurar, use也是非常outsrosutensiños de segurar persona, como porexample luvas de proteção, sapatos firmes erobustos, capacete e avental. - Durante o trabalho são produzidos pós que podem ser nocivos à saude, inflamáveis ou explosivos. São necessarias medidas de proteção adequadas. Por exemple: Alguns pos são considerados cancerígenos. Utilize uma apropriada aspiração de po/aparas e use uma máscara de proteção contra po. Pó de metal leve pode queimar ou explodir. Sempre manter o local de trabalho limpo, quando misturas de material são extremamente perigosas. Cas o cabo de rede for danificado ou cortado durante o trabalho, não toque no cabo. Tire imeditamente a ficha da tomada. Jamais utilizez o aparelho com um cabo danificado. Aparelhos realizados ao ar livre devem ser connectados atraves de um interruptor de protecao contra corrente residual com uma corrente de activacao de no maximo 30mA .Nao utilizez o aparelho na chuve ou em ambientes humidos. Ao travaçar com o aparecido, segure-o sempre com às vezes e mantenha uma posicao firme. Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa atraves de dispositivos de fixação ou torno de bancada está mais fixo do que quando segurado com a maior. Conduzir o cabo sempre por detrás daquina. - Sempre desligar o aparelho antes de deposita-la e aguardar até que o aparelho pare completeness. No caso de falha de corrente ou se ffor puxada a toma de corrente,deera destravar imeditamente o interruptor de ligar/desligar e colocar na posicao desligada. Isto evita um novo arranque involuntario. O aparelho só deve ser utilisé para cortes a seco/polimento a seco. O punho adiconcial 3 deve ser montado durante todos os lavorhos com o aparelho. Apenas segurar a ferramenta eletrica pelas superficies de manuseio isoladas, caso a ferramenta deutilização possa entrada em contacto com una tubulação escondida no muramento ou o padrão cabo eletrico. Ocontactocomumcaboqueconduztensao eletrica, colocarasyobtensaoaspartedes metalexpostadasferramentapeodelevara umchoqueeletrico. Utilize aparehos detectives痫pos para detectar cabos de alimentacao ou peça apoio da suairma de abastecimento. OcontactocomCaboseléctricospodeprovocarincendioechoqueelectrico.Odano deuma linhagáspodélevaraumexplosao. Uma perfuraçãodeum tubo deágua provocam dano material ou pode provocar umchoqueelectrico. Paraetrabalhos com discos de desbastar ou de cortar, e necessario que a capa de protecao 6 esteja montada. Paraetrabalhos com o prato de lixar de borracha 13 ou com a mosto tipo tacho 16/escova de disco/disco abrasivo em leque, e recomendavel montar a protecao para mao 12 (accessorio). Use una aspiração a vácuo para pó de pedras ao trabalho com as tais. O aspirador de pô deve ser aprovado para aspirar pó de pedras. Usar um carril de guia para cortar pedras. - Materiais que contentem amiente não devem ser trathestados. - Apenas utilize ferramentas abrasivas, com um número de rotações admissivel que está no minimum não alto como o número de rotações em vazio do aparecido. - Controlar as ferramentas abrasivas antes da'utilisation. A ferramenta abrasiva deve estar perfectamente montada e deve poder girar livrente. Realizar um funcionaamento de ensao semarga, durante no-minimo 30 segundos. Ferramentas abrasivas danificadas, descentras ou vibrantes não devem serutilizadas. Proteger as ferramentas abrasivas contra golpes, trepidações e gordura. Socontactarpea a sertrabalhada quando oaparelhojáestiverligado. - Não toque nas ferramentas abrasivas em rotação. - Observar o sentido de rotação. Sempre segurar o aparecido de forma que faíças ou pó de lixar você para longe do corpo. Ao lixar metais voam faíscas. Observe que nenhuma pessoa corra perigo. Devido ao perigo de incência, não devem encontrar-se materiais inflamáveis nas proximidades (área de vóo de faíscas). Cuidado aoAbrir cavidades p.ex.em paredes portantes:Veja as indentacoes sobre a estatica. O aparelho reage com movimientos bruscos, quando o disco de corte é bloqueado. Neste caso o aparelho deve ser desligado imeditamente. - Observar as dimensionalos dos discos abrasivos. O diametro do orificio deve fazer-se a flange de admissao 8 (M 14), 19 (M 10). Não utilizepas de reducao ou adaptadores. - Jamalis utilize discos de corte para desbastar. Não pressionar lateralmente os discos de corte. Observe as indentações do fabricante sobre a montagem e a aplicação da ferramenta abrasiva. Cuido! A lixa funciona por inercia après deslugar o aparelho. - Não fixar o aparecido com um torno de bancada. - Jamalisdeeraprimitirecriançasutilizem esteaparelho. A Boschsolepoadsegurarumfunacionamentoperfeito doaparelho,separaesteaparelho foramutilizadosccessóriosoriginaisprevistospara tal.

Aanwijzingen over de statica

Aberturas em paredes portantes devem ser realizadas de acordo com a norma DIN 1053 parte 1 ou com as dispositions do respectivo País. É imprescindivel seguir estas directivas. Antes de iniciar o trabajo,deerá consultar o especialista em estática, o arquitecto ou os responsaveisPGA.

Montage van de beschermingsinrichtingen

Tirar a性和a tomada antedo todos os travaños no aparecido.

Beschermkap

Paraeworkos com discos de desbastar ou de cortar, é necessario que a capa de proteção 6 esteja montada. Abrir a alavanca de aperto 7. Colocar a capa de proteção 6 sobre a garganta do fuso do aparelho, conforme indicado na figura. Os ressaltos de codificação da capa de proteção devem coincir com os respectivos entalhes na garganta do fuso.  Pressionar a capa de proteção sobre a garganta do fuso, às que o colar da capa de proteção está apoiado na flange do aparelho e os rassaltos de codificação engatem na ranhura da garganta do fuso.  Girar a capa de proteção 6 no sentido contrário dos ponteiros do relógio, para a posicao necessaria (posicao de trabalho). Ajustar a capa de proteção 6, de modo que seja的概率 um vôo de fazer na direção do operador. Indicação: Ocame de codificacao na capa de protecao 6 assegura,que apenas sera possivel montaruma capa de protecao apropriadapara este tipo de aparelho. Para desmontar,deeraproceder na sequencia invertida.

Extra handgreep

O punho adiconcial 3 deve ser montado durante todos os lavorhos com o aparelho. Aparafusar o punho adiconal 3 de acordo com as indications de trabajo, no lado direito ou esqueido daanela do aparelho.

Extra handgreep met trillingsdemping

TRILLING

CONTROL

O punho adicular com atenuacao de vibracao possibita um trabalho com poucas vibrações e portanto comfortsel e seguro. Não realizar nenhum tipo de alteracao no punho adicular. Não continua a utilizear um punho adicional que esteja danificado.

Handbescherming

Para lavoros com o prato de lixar de borra cha 13 ou com a mós tipo tacho 16/escova de disco/disco abrasivo em leque, é recomendável montar a proteção para mões 12 (acessoó). A proteção para mões 12 é fixada com o punho adicional 3.

Montage van de slijpgereedschappen

- Tirar a性和tomada antes do todos os travailhos no aparecido.  Apenas utilize ferramentas abrasivas, com um número de rotações admissivel que está no minimum tao alto como o número de rotações em vazio do aparelho. Os discos de desbastar e de cortar tornam-se bem quentes durante o trabalho; não toque nos discos antes que arreçoam. - Limpar o veio de rectificacao e todas as peças a serem montadas. Para aperture e soltar as ferramentas abrasivas,deer fixar o veio de rectificacao 5 com a tecla de travamento de veio 4. Apenas acontear a tecla de trabajo de veio 4 com o veio de rectificacao parado!

Slijp-/snijschijf

Observar as dimensoes dos discos abrasivos. O diametro do orificio deve ajustar-se à flange de admissão 8 (M 14), 19 (M 10). Não utilizepas de reducao ou adaptadores. Aoutilizarum disco de diamante para cortar,observequea setade sentido de rotaçãodo disco de diamante para cortar,coincida com o sentido de rotação do aparelho (seta de sentido de rotação na cabela do aparelho). Informações sobre a montagem encontrar-se na páginacom figura. Desaparafusar a porca de aperto 10 e aperture com una chave de dois furos (veja trecho "Porca de aperto rápido").  Flange de admissão para veio de rectificacao M 14 Na flange de admissão 8 encontrar-se um O-Ring (peça de plástico) em torno da gola de centragem. Cas o O-Ring estiver faltando ou estiver danificado, sera imprescindivel substitui-lo (N° de encomenda 1600 210 039), antes de montar a flange de admissao 8.  Flange de admissão para veio de rectificacao M 10 A flange de admissao 19 pode ser'utiliza por ),os lados. Para discos de corte de diamante, delve esta deve ser girada por 180° e colocada sobre o voio de rectificacao 5. O orificio do disco de corte de diamante (20 mm) deve ajustar-se sem folga ao colar de centragem da flange de admissao 19. Não utilizes peças de reducao ou adaptadores.  Após montar a ferramenta abrasiva, de-vero controlar antes de ligar, se a ferramenta abrasiva está correctamente montada e se pode girar livrente.

Lamellenschijf (schuurlamel)

para veio de rectificacao M 14) De acordo com a aplicação,deeraretiraracapade proteção6e montaraproteção paraasmáos12.Colocaraflangeespecialde admissao8 (accesso, n° de encomenda 2605703028)e o disco abrasivo em leque sobre o veio de rectificacao5.Aparafasar porcadepaerto10apertarcomachave dedoisfuros.

Rubberen steunschijf 13

De acordo com a aplicação,deerá retirerar a capa de proteção 6 e montar a proteção para as mãos 12. Informações sobre a montagem encontrar-se na páginacom figura. Aparafusar porca redonda 15 e aperture a chave de dois furos.

Komstaalborstel 16/schijfborstel

para veio de rectificacao M 14) De acordo com a aplicação,deerá retirerar a capa de proteção 6 e montar a proteção para as mãos 12. Deve ser possivel aparafusar a ferramenta abrasiva no veio de rectificacao 5, de modo que esteja firme na flange do veio de rectificacao na extremidade da rosca do veio de rectificacao. Apertar com a chave de forqueta.

SDS-snelspanmoer

voor slijpas M 14

Em vez daorca de aperto 10, también pode ser realizada unaorca de aperto rápido 11 (accessorio). Dasta forma también sera posível montar ferramentas abrasivas sem a necessidade deutilizar ferramentas.

De snelspanmoer 11 mag alleen worden gebruikt voor slijp- en snijschijven.

Apenas utilizar porcas de aperto rápido 11 em perfeito estado em que não aparecem avarias. Ao aparafusar,deer observar que o lado com a descrição não melhor no sentido do disco abrasivo;a seta deve indicar no sentido da marca de indices 20.  Fixar o veio de rectificacao com a tecla de travamento deveio 4.Apertar a porca de aperto rapidogirando firmamente o disco abrasivo no sentido dos ponteiros do relógio.  Uma porca de aperto rápido que não aparesta danos e que está fixa de forma correcta, pode ser solta girando manualmente o anel serijhado no sentido dos ponteiros do relógio. Jamais soltar com um alicate, uma porca de aperto rapiido que estiver emperrada, mas sim utiliser una chave de dois furos. Aplicar a chave de dois furos, como indicado na figura.

Toegestane slijpgereedschappen

Podem serutilizadastodasaferramentasbrasivasmentionadasnestainstrucao de service. O número de rotações admissível [min-1] ou a velocidade circunferencial [m/s] das ferramentas abrasivas realizadas deve corresponder no minimo às indicações naabela. Por este motivo depearaspeede observarounulo de roacoes/velocidade circumferencial indicados na etiqueta da responsiva ferramenta abrasiva.

	máx. [mm]		[mm] d	[mi n-1]	[m/s]
	D	b
b	100	6	22,2	11 000	80
	115	6	22,2	11 000	80
	125	6	22,2	11 000	80
D	100	-	-	11 000	80
	115	-	-	11 000	80
	125	-	-	11 000	80
b	70	30	M 10	11 000	45
	75	30	M 14	11 000	45

Montage in de constructie

Tenha em atençao a tensione de rede: A tensiona fonte de corrente deve coincidir com as indicacoes no logotipo do aparelho. Aparelhos com a indicação de 230 V también poder ser operados com 220 V.

In- en uitschakelen

Para colocar em funciona o aparecido,deeré empurar o interruptor de ligar/desligar 1 pararente. Para imobilizar o interruptor de ligar/desligar 1,deera pressioná-lo no lado da frente até que en-gate. Para desligar o aparelho,deer sahtar o interruptor de ligar/desligar 1 ou premir no lado deTRS.

Aanloopproef!

Controlar as ferramentas abrasivas antes da utilizesçao. A ferramenta abrasiva deve estar perfeitamente montada e deve ser giradivo livremente. Realizar um functiOnamento de ensaio semarga, durante no minimo 30 segundos.Ferramentas abrasivas danificadas, descentradas ou vibrantes nao devem serutilizadas.

Constant-Electronic (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

A Constant-Electronic mantém o número de rotações quase que constantes durante a marcha em vazio e sob cargo e assegura uma potência de trabalho uniforme.

Overbelastingsbeveiliging (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

O motor para no caso de sobrecarga. Neste caso,deer aliviar imeditamente o aparelho e permitir que arrefeca funciona com o maior numero de rotações e semarga durante aprox. 30segundos.

Voorselectie van het toerental (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Pre-selectionar o número de rotações necessário com a roda de ajuste 2, de acordo com aabela no trecho "Valores nominais do aparelho" (Valores de referencia).

Werkzaamheden

Fixar a peça a ser trabalhada, caso está não estiver firme devido ao seu peso inicial. O aparecido não deve ser demasiamente carregado, de modo que possa parar. Os discos de desbastar e de cortar tornam-se bem quentes durante o trabalho; não toque nos discos antes que arrefecam.

Slijpen

 Com os ângulos de ataque de 30° a 40° , alcança-se os melhores resultados ao desbastar. Movimentar o aparelho para lá e para Cá com pressão moderada. Desta forma o aparelho não se torna demasiamente quente, não muda de cor e não há sulcos na superficie do material.  Jamais utilize disco deURTAR para desbastar.

Lamellenschijf (lamellenslijpschijf)

Com o disco abrasivo em leque (accesso), também é possível travaíhar superficies onduladas e perfís (lixar contornos). Discos abrasivos em leque possuem uma durabitidade bem maior do que lixas, um[nével de ruido e temperatas de lixamento mais baixas.

Doorslijpen

 Ao cortar, não deverá premir, empeñrar nem oscilar. Trabalhar com um avanco moderado e adaptado ao material a ser trabalhado. Não travar discos abrasivos de corte, premindo-os lateramente.  Importante, e o sentido no qual é cortado. O aparelho deve sempre travaíhar na rotação antagonaista; portanto não movimento o aparelho na outra direção! Caso contrário há perigo, de que o aparelho está premido incontrolamente para fora do corte. Ao cortar perfis e tubos rectangulares,deeraco megar o lavoro de preferencia nelado menor.

Steen doorslijpen

O aparelho só deve ser utilizado para cortes a seco/polimento a seco. De preferência utilizes um disco de corte de diamante. Para não emperrar,deeráutilizarocarril de guia 17 com a capa de proteção para aspiço. Apenas operar o aparecido com a respiração de po. Além distodeervausarumamascaraedprotecçãocontrapo.  O aspirador de pó deve ser homologado para a aspiração de pós de pedras. A Bosch ofere aspiradores apropriados. Ligar o aparelho e apoiar com o lado darente do carril de guia sobre a peça a ser trabalhada. Conduzir o aparelho com avanco moderado e adaptado ao material a ser travahado (figura). Ao cortar materiais extremamente duros, p. ex. betão com alto teor de silex, pode ser que o disco de diamante para cortar se sobraqueça e sera danificado. Se este for o caso, poderá notar uma coroa de faíças em volta do disco de diamante para cortar. Neste caso devaray interromper imeditamente oprocesso de corte e permitir que o disco de diamente paraURTARarrefecafunctionando durante curto tempo commaximo numero de rotaçõese semcarga. Uma sensivel reducao da potencia de travailho e uma coroa de faicas são sinais de que o disco de diamante paraURTar está cego. Este pode ser afiado atraves de curtos cortes em material abrasivo (p.ex. arenito calculario).

Onderhoud en service

 Sempre manter o aparelho e as aberturas de ventilacao limpas, para travailhar bem e de forma segura.  No caso de extremas condições de aplicação, pode depositar-se épç conductivo no interior do aparelho. O isolamento de proteção do aparelho pode ser prejudicado. Nestes casos é recomendavel a utilização de um equipamento estacionário de aspiração, soprar repetidamente as abertas de ventilação e intercalar um interruptor de proteção contra corrente de falha (Fl). Caso o aparelho venha a partirar falhas, apesar de cuidadosos processos de fabricacao e de controlo de qualidade, deve ser reparado em um service专业技术 autorizzato para aparhos electricos Bosch. No caso de informações e encomendas de acessórios, indique por favor sem falta o número de encomenda de 10 algarismos do aparelho!

Milieubescherming


Recycling van grondstoffen in plaats van afvalverwijdering

Recomenda-se sujeitar o aparelho, os acessórios e a embalagem à uma reutilização ecológica. Estas instruções foram manufacturas com pa- pel reciclável isento de cloro. Para efeitos de una reciclagem especialica, as peças de plácico disponem de una respectiva marca.

Service

Desenhos e informacoes a respeito das peças sobressalentes encontrar-se em: www.bosch-pt.com

Portugal

Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E-3E 1800 Lisboa C +351 21/8500000 Fax [phone]

Brazilië

Robert Bosch Ltda. Caixa postal 1195 13065-900 Campinas C 0800/7045446 E-Mail: [e-mail]

C(Conformiteitsverklaring

Declaramos sob{nossa exclusiva responsabilitdade que este produits cumpre as seguintes normas ou documents normativos: EN 50 144 conforme as dispositions das directivas 89/336/CEE, 98/37/CE. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification   Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Reservado o direito a modificações Dati tecnici

Smerigliatrice angolare		PWS 700	PWS 7-100	PWS 7-115	PWS 7-125
Codice di ordinazione		0 603 402 0..	0 603 402 0..	0 603 402 0..	0 603 403 0..
Potenza assorbita nominale*	[W]	700	720	720	720
Potenza resa*	[W]	390	400	400	400
Numero di giri a vuoto	[g/min]	11 000	11 000	11 000	11 000
Mole abrasive Ø, mass.	[mm]	115/125	100	115	125
Attacco alberino filetatto		M 14	M 10	M 14	M 14
Constant-Electronic		-	-	-	-
Preselezione numero di giri		-	-	-	-
Peso (senza accessori), ca.	[kg]	1,50	1,50	1,50	1,50
Classe protezione		☐ / II	☐ / II	☐ / II	☐ / II

Smerigliatrice angolare		PWS 720	PWS 8-125 CE	PWS 850 CE	PWS 9-125 CE
Codice di ordinazione		0 603 403 0..	0 603 404 7..	0 603 404 7..	0 603 405 7..
Potenza assorbita nominale*	[W]	720	800	850	900
Potenza resa*	[W]	400	420	430	440
Numero di giri a vuoto	[g/min]	11 000	2 800-11 000	2 800-11 000	2 800-11 000
Mole abrasive Ø, mass.	[mm]	115/125	125	125	125
Attacco alberino filetatto		M 14	M 14	M 14	M 14
Constant-Electronic		-	●	●	●
Preselezione numero di giri		-	●	●	●
Peso (senza accessori), ca.	[kg]	1,50	1,50	1,50	1,50
Classe protezione		☐ / II	☐ / II	☐ / II	☐ / II

Si prega di tenerere sempre in considerazione il codice d'ordine della Vostra macchina. Le descrizioni commerciali di singole machine possono variare. * Le caratteristiche si riferiscono a tensioni nominali [U] 230/240 V. In caso di tensioni minori ed in caso di modelli speciali a seconda dei Paesi, le caratteristiche riportate possono essere divergenti. Preselezione numero di giri (Tipo CE)

Materialie	Applicazione	Utensile	Rotellina
Materia plastica	Lucidatura	Cuffia in pelle d'agnello	1
	Smerigliatura fine	Disco di lucidatura in feltro	1
Metallo	Smerigliatura fine	Disco in panno	1
	Togliere vernici	Foglio abrasivo	2-3
Legno, metallo	Spazzolare, eliminare ruggine	Spazzola a tazza, foglio abrasivo	3
Metallo, pietra	Levigare	Disco abrasivo	4-6
Metallo	Sgrossare	Disco da sgrosso	6
Pietra*	Troncatura*	Mola abrasiva da taglio diritto slitta di guida	6

*La troncatura di materiale pietroso più essere realizzata esclusivamente utilizzatoanche la slitta di guida (accessorio opzionale).

Gebruik volgens de voorschriften

La macchina è idonea per troncare, sgrossare e spazzolare a secco materiali metallici e materiali pietrosi. Per eseguire tagli su pietra è obbligatorio utilizzato una slitta di guida. Per macchine con dato elettronico:utilizzato utensili abrasivi specificatamente ammessi, la macchina cui si èsso impiegata anche per lavori di levigatura e di lucidatura.

Informatie over geluid en trillingen

Valori misurati conformamente alla norma EN 50 144. La misurazione A del livello di pressione acustica dell'utensile è di solito di: Livello di rumorosità 88 dB (A). Potenza della rumorosità 101 dB (A). Utilizzare le cuffie di protezione! L'accelerazione misurata raggiunge di solito il valore di 5,0 m/s². Utilizzato l'impugnatura supplementare antivibrazioni, la vibratione mano-braccio all'impugnatura supplementare è tipicamente minore di 2,5 m/s².

Machineonderdelen

1 Interruttore di avvio/arresto 2 Rotellina di selezione numero giri (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE) 3 Impugnatura supplementare 4 Tasto di bloccaggio dell'alberino 5 Mandrino portamola 6 Calotta di protezione 7 Levetta di fissaggio 8 Flangia (in caso di mandrino portamola M 14 con anello O) 9 Mola abrasiva da sgrosso e taglio* 10 Dado di serraggio 11 Dado di serraggio rapido SDS-clip (per fillettatura alberino M 14)* 12 Protezione per le mani* 13 Platorello in gomma* 14 Foglio abrasivo* 15 Dado cilindrico* 16 Spazzola a tazza* 17 Slitta di guida con coperchio aspirazione* 18 Mola da taglio diamantata* 19 Flangia M 10 * Gli accessori illustrati o descritti nelle istruzioni per l'uso non sono sempre compresi nella fornitura!

Voor uw veiligheid

 Épossiblelavorareconla macchina sensa incorrerein pericoli soltanto停下来verletto complemente leistruzioni per l'uso e l'opuscolo avvertenzeper la sicurezzae seguendo rigorosa mente le istruzioni in essi continue. Inoltre vanno rispectateanchelegenerali istruzioni di sicurezza riportare nell'opuscolo allegato. Fatevi struire praticamente prima di passare all'operazione pratica. Portare occhiali e cuffie di protezione. Per motivi di sicurezza, sare bene indossare anche dell'ulteriore equipaggiamento protet-tivo come guanti protettivi, calzatura robusta, casco e grembiule. Le polveri che si producono durante le operazioni di lavoro possono essere dannose alla salute, infiammabili oppure explosive. è necessario prendere adequate misure di protezione. Per esempio: Alcune polveri sono considerate cancerogene. Utilizzare sempre un'adatta aspirazione polvere/asperazione trucoli e portare la maschera di protezione contro la polvere. La polvere da metallo leggero può prendere fiamma oppure esplodere. Tenere la stazione di lavoro sempre pulita perché diversi materiali mischiati insieme possono rivelarsi particolaremente pericolosi. Se durante un'operazione di lavoro viene danneggiato oppure troncato il cavo dell'alimentazione di rete, non toccare il cavo ma estrarre immediatamente la spina alla presa. Mai utilizzare la macchina con un cavo danneggiato. ■ Collegare le macchine che vengono utilizzate all'esternoattraverso un interruptore di sicurezza per correnti di guasto (Fl) con una corrente di disinnesto di massimo 30mA .La macchina non cui oso essereutilizzata ne in caso di pioggia ne in caso di ambiente bagnato. - Durante le operazioni di lavoro è necessario tenera la macchina sempre con entrambé le mani ed adottare una posizione di lavoro sicura. Assicurare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposto dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano. Far passare sempre il cavo sul lato posteriore della macchina. - Prima di poggiare la macchina, è necessario spegnerla ed attendere fino a quando la macchina si sare fermata Completely. In caso di mancanza di corrente oppure estrado la spina della corrente di rete, sbloccare immediatamente l'interruttore di avvio/arresto e metterlo nella posizione di arresto. In quello modo si impedisce un riavviamento involontario della macchina. La macchina può essere utilizzata esclusamente per la smerigliatura a secco. - Durante tutte le operazioni di lavoro con la macchina è indispensable che sia montata l'impugnatura supplementare 3. - Quando vi è il pericolò che l'utensile ad in- nesto possa incontrare una linea nascosta oppure ancche il proprio cavo di rete, after- rare l'elettROUTENSILE tenendolo esclusivamente con le mani sulle impugnature isolate. Un contatto con una linea portatrice di tensione può mettere molto tensione le parti in metallo della macchina e provocare quando una scossa elettrica. Al fine di rilevare linee di alimentazione nascoste,utilizzare adatte appearechiature di ricerca oppure rivolgersi alla locale societa erogatrice. Un contatto con linee elettriche può provocare lo sviluppo di incendi e di scosse elettriche. Danneggiando linee del gas si può create il pericolo di esplosioni. Penetrando una tubazione dell'acqua si provocano seri danni materiali oppure vi è il pericolo di provocare una scossa elettrica. In caso di lavori con disco da sgrosso oppure con mole abrasive da taglio diritto è indispensable che sua montata la calotta di protezione 6. Per lavori da eseguire con il platorello in gomma 13 oppure con la spazzola a tazza 16/spazzola piatta (a fili intrecciati)/disco lamellare si consiglia di montare la protezione per le mani 12 (accessorio opzionale). In caso di lavorazione di materiale pietroso utilizzare l'aspirazione polvere. L'aspirapolvere deve essere adatto all'aspirazione di polvere minerale e disporre di rispetto omologazione. Per eseguire tagli su pietra è obblatorioio utilizzato una slitta di guida. Non è permessa la lavorazione di materiali contententi amianto. Utilizzato esclusivamente utensili abrasivi con un numero di giri amesso che corrisponda almeno al numero massimo di giri a vuoto della macchina. Controllare gli utensili abrasivi prima di utilizzarli. L'utensile abrasivo deve essere montato perfettamente e deve poter girare liberamente. Eseguire una corda di prova per almeno 30 secondi senza mettere la macchina sotto carico. Non è permesso continuare ad utilizzato utensili abrasivi danneggiati, che non girano più concentricamente o che vibrano. Proteggere l'utensile abrasivo da urti, colpi e grasso. La macchina va applicata sul pezzo in lavorazione soltanto quando è in funzionamento. Non avvincare mai le mani ad utensili ad innesto ancor in rotazione. ■ Attenzione al senso di rotazione. Mantenere la macchina sempre in modo che la scia di scinttile oppure la polvere di abrasione sia diretta in direzione opposa a quella del corpo. Levigando metalli si provoca una scia di scinttile. Attenzione a non mettere in pericolo l'in-columità di persone. Per via del pericolo di incendio, evitare di lavorare nelle vicinanze (potenziale raggio delle scintille) di materiali inflammabili. ■ Attenzione in caso di fessure p. es. in pareti: portanti: vindere leindicazioni relative alla statica. In caso di blocco della mola abrasiva da taglio diritto si provoca una forza da contraccolpo della macchina. In un caso del genere si deve disinserire immediatamente la macchina. Il diametro del foro deve ave la misura giusta ed adattarsi perfettamente alla flangia 8 (M 14), 19 (M 10). Non utilizzato mai né riduzioni né adattatori. ■ Mai utilizzato mole abrasive da taglio diritto per lavori di sgrossatura. Non sottoporre le mole abrasive da taglio diritto a pressione laterale. Rispettare leindicazioni della casa costruttrice relative al montaggio ed all'applicazione dell'utensile abrasivo. ■ Attenzione! Disinserendo la macchina, l'uten-sile abrasivo continua a girare ancora. Non bloccare la macchina nella morsa a vite. ■ Mai permettere a bambini di utilizzato la machine. La Boschcouldarantireunperfettungonzian-mentationdalmachina sotanto se vengonoutilizzatiaccessorioriginalispecificatamenteprevisti perquestamachchina.

Aanwijzingen met betrekking tot de statica

Fessure in pareti portanti sono soggette alla norma DIN 1053 parte 1 oppure alle specifiche norme vigenti nel rispetto Paese. Rispettare assolutamente tali direttive. Prima di iniziare i lavori, consultare l'ingegnere calculatore o l'architetto responsabile oppure chi di competenza.

Montage van de beschermingsinrichting

■ Prima di qualunque intervento alla macchina, estrarre la spina dalla presa di rete.

Beschermkap

In caso di lavori con disco da sgrosso oppure con mole abrasive da taglio diritto è indispensable che sia montata la calotta di protezione 6. Aprière la levetta di fissaggio 7. Applicare la calotta di protezione 6 della figura rispettivamente sul collare alberino della testa dell'elettroutensile. Le camme codificatrici della calotta di protezione devono corrispondere con le rispettive rientranze al collare alberino.  Applicare la calotta di protezione premendola sul collare alberino fino a far poggiare il collare della calotta di protezione sulla flangia della macchina e le camme codificatrici fanno presa nella scanalatura rotante del collare alberino.  Ruotare la calotta di protezione 6 in senso antio-rario e portarla alla posizione necessaria (posi-zione di lavoro). Regolare la calotta di protezione 6 in modo tale da impedire che si abbia una scia di scinttile in direzione dell'opereatore. Avvertenza: Camme codificatrici applicate alla calotta di protezione 6 hanno la funzione di garantire che alla macchina possa essere montata soltanto una calotta di protezione che sua adatta al tipo di macchina. Lo smontaggio avviene seguendo l'ordine inverso.

Extra handgreep

- Durante tutte le operazioni di lavoro con la macchina è indispensable che sua montata l'impugnatura supplementare 3. A seconda della posizione di lavoro che si preferisce, avvitare l'impugnatura supplementare 3 al lato destro od al lato sinistro della testa dell'elettroutensile.

Extra antivibratiehandgreep

VIBRATION CONTROL

L'impugnatura supplementare antivibrazioni permiette di lavorare a vibrazione ridotta e quindi di lavorare in modo più piacevole e sicuro.  Non eseguire nessun tipo di modifica all'impugnatura supplementare. Non continuare ad utilizzare un'impugnatura supplementare difettosa.

Bescherming voor de handen

Per lavori da eseguire con il platorello in gomma 13 oppure con la spazzola a tazza 16/ spazzola piatta (a fili intrecciati)/disco lamellare si consiglia di montare la protezione per le mani 12 (accessorio opzionale). La protezione per le mani 12 viene fissata insieme all'impugnatura supplementare 3.

Slijpgereedschap monteren

■ Prima di qualunque intervento alla macchina, estrarre la spina dalla presa di rete.  Utilizzare esclusivamente utensili abrasivi con un numero di giri ammesso che corrisponda almeno al numero massimo di giri a vuoto della macchina. Mole abrasive da sgrosso e taglio si surriscaldano durante l'impiego; non toccarle con le mani fino a quando non si siano raffreddate completeness. Pulire il mandrino portamola e tutte le componenti di montaggio. Per fissare in posizione e per sbloccare gli utensili abrasivi, bloccare il mandrino portamola 5 tramite il tasto di bloccaggio del mandrino 4.

Druk de spindelblokkeertoets 4 alleen in wanneer de spindel stilstaat!

Slijpschijf voor grof slijpen en doorslijpen

Il diametro del foro deve ave la misura giusta ed adattarsi perfettamente alla flangia 8 (M 14), 19 (M 10). Non utilizzato mai né riduzioni né adattatori. Utilizzando una mola abrasiva diamantata da taglio diritto,fare attenzione a far corrispondere la freccia del senso di rotazione applicata sulla mola abrasiva di diamante con il senso di rotazione della macchina (freccia del senso di rotazione sulla testa della macchina).

Montage zie afbeelding.

Avvitare il dato di serraggio 10 e stringere bene con la chiave a due fori (cfr. paragrafo «Dado di serraggio rapido»).

Opnameflens voor slijpspindel M 14

Intorno al collare di centraggio nella flanggia di alloggiamento 8 si trova in serito un anello O (particolare in materia sintetico). In caso che I'anello dovesse mancare oppure dovesse essere danneggiato, è assolutamente necessario sostiturlo (Codice di ordinazione 1600 210 039) prima che la flangia di alloggiamento 8 possa essere montata.

Opnameflens voor slijpspindel M 10

La flangia 19 pou essereutilizzata con entrambi i lati. In caso di mole da taglio diamantate, la flangia deve essere girata di 180° ed applicata sul mandrino portamola 5. Il foro (0 20 mm) della mola abrasiva diamantata da taglio diritto deve adattarsi nella gioco sul collare di centraggio della flangia di alloggiamento 19. Nonutilizzare mai né riduzioni ne adattatori.  Dopo aver eseguito il montaggio dell'utensile abrasivo e prima di insertire la macchina, controllare se l'utensile abrasivo sia stato montato correttamente e se possa ruotare alla impedimenti.

Lamellenschijf (lamelgereedschap)

(per fillettatura alberino M 14) A seconda dell'applicazione in corso, togliere la calotta di protezione 6 e montare la protezione per arti 12. Applicare sul mandrino portamola 5 la speciale flangia 8 (accessorio opzionale, codice di ordinazione 2 605 703 028) ed il disco lamellare. Avvitare il dato di serraggio 10 e stringere bene con la chiave a due fori.

Rubber draaischijf 13

A seconda dell'applicazione in corso, togliere la calotta di protezione 6 e montare la protezione per arti 12.

Montage zie afbeelding.

Avvitare il dato cilindrico 15 e stringere bene con la chiave a due fori.

Komstaalborstel 16 / platte staalborstel (met geknoopte draden)

(per filettatura alberino M 14) A seconda dell'applicazione in corso, togliere la calotta di protezione 6 e montare la protezione per arti 12. L'utensile abrasivo deve poter essere avvitato al mandrino portamola 5 in modo che sua perfettamente adiacente alla flangia del mandrino all'estremità della filettatura dell'alberino portamola. Serrare a fondotramite la chiave a due fori.

Snelspanmoer SDS-≡liC

(voor spindeldraad M 14)

In sostituzione del dato di serraggio 10 può essere utilizzato il dato a serraggio rapido SDS-clic 11 (accessorio opzionale). Gli utensili abrasivi sono più rispetto monati sulla necessità di attrezzi. Il dato a serraggio rapido SDS-clic 11 può essere utilizzato esclusivamente per mola abrasiva da sgrosso e taglio. Utilizzare esclusivamente dadi a serraggio rapiido SDS-clic 11 che siano in perfetto stato. Avvitando, fare attenzione che la parte con le scritte non indichi in direzione del disco abrasivo: la freccia deveindicare in direzione della marca-tura di posizionamento 20.  Bloccare il mandrino portamola tramite il tasto di bloccaggio del mandrino 4. Serrare a fondo il dato di serraggio rapido SDS-clic ruotando con forza il disco abrasivo in senso orario.  Un dato di serraggio. rapido SDS-clic intatto e correttamente applicato cui essere ruotato manually girando l'anello zigrinato in senso antiorario. Mai cercare si sbloccare un dato di serraggio rapido SDS-clic con una tenaglia ma utilizes zare una chiave a due fori. Applicare la chiave a due fori come indicato nella figura.

Toegestaan slijpgereedschap

Potranno essere impegati tutti gli utensili abrasivi. riportati nelle presenti istruzioni per l'uso. La velocità ammessa [g/min] oppure la velocità perimetrale [m/s] degli utensili abrasivi utilizzati delve corrispondere al minimo ai valori riportati nella tabella. Per questo motivo è indispensableabile attenersi sempre al valore relativo al numero di giri ammessi/velocità perimetrale ammessa riportato sull'etichetta dell'utensile abrasivo.

	mass. [mm]		[mm] d	[g/min]	[m/s]
	D	b
b	100	6	22,2	11 000	80
	115	6	22,2	11 000	80
	125	6	22,2	11 000	80
D	100	-	-	11 000	80
	115	-	-	11 000	80
	125	-	-	11 000	80
b	70	30	M 10	11 000	45
	75	30	M 14	11 000	45

Inbedrijfname

Osservare la tensione di rete: La tensione della rete deve corrispondere a quella riportata sulla targhetta della macchina. Le machine con l'indicazione di 230V possono essere collegiate anche alla rete di 220V .

Start/stop

Per la messa in esercizio della macchina spin-gere in avanti l'interruttore avvio/arresto 1. Per fissare in posizione premere l'interruttre di avvio/arresto 1 sulla parte anteriore fino allo scatto in posizione dello stesso. Per arrestare la macchina, rilasciare l'interrut-tore avvio/arresto 1, risp. premerlo sulla parte posteriore.

Test!

Controllare gli utensili abrasivi prima di utilizzarli. L'utensile abrasivo deve essere montato perfettamente e deve poter girare liberamente. Eseguire una corsa di prova per almeno 30 secondi senza mettere la macchina sotto carico. Non è permesso continuare ad utilizzato utensili abrasivi danneggiati, che non girano più concentrricamente o che vibrano.

Constant-Electronic (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

La Constant-Electronic mantiene pressoché costante il numero di giri sa in caso di corsa a vuoto che in caso di carico permettendo buoni risultati di lavorazione.

Overbelastingsbeveiliging (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

In caso di sovraccarico il motore si ferma. Liberare immediatamente la macchina dal carico e lasciarla raffreddare facendola girare al numero massimo di giri per ca. 30 secondi.

Toerentalvoorselectie (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Preselezionare il numero di giri necessario operando con la rotellina di regolazione 2 e basandosi sulleindicazioni riportate nella tabella al paragrafo «Dati tecnici» (valori indicativi).

Werk instructies

■ Fissare bene il pezzo in lavorazione almeno che non sia abbastanza pesante da restare fermo per il proprio peso. Non sottoporre la macchina a carico tanto elevato da farla fermare. ■ Mole abrasive da sgrosso e taglio si surriscaldano durante l'impiego; non toccarle con le mani fino a quando non si siano raffreddate completeness.

Voorbewerking (ruw werk)

 Esegendo lavori di sgrossatura, i migliori risultati si raggiungono con un'angolatura di appostamento di 30° fino a 40° . In quello modo il pezzo in lavorazione non si surriscalda, non si scolora e non si ha la formazione di scanalature.  Maiutilizzare mole abrasive da taglio diritto per lavori di sgrossatura.

Lamellenschijf (lamelgereedschap)

Utilizzato dischi lamellari (accessorio opzionale) è possibile lavorareanche superfici convesse e profili (levigatura di forme). I dischi lamellari hanno una durata molto più alta rispetto a quella dei fogli abrasivi, un più basso livello di rumorosità e minori temperature di abrasione.

Doorslijpen

 Durante l'opération di troncatura, non premere, non dare angolature e non oscillare. Operare avanzando moderamente adattandosi al tipo di materiale in lavorazione. Non cercare di frenare dischi abrasivi in fase di arresto esercitando pressione lateralmente.  Importante e la direzione in cui si esgue l'operazione di troncatura. La macchina deve operare sempre in senso opposto a quello della rotazione. Per questo motivo, mai dirigerla nella direzione inversa! In un tal caso si viene infatti a creare il pericolo che la macchina possa sbalzare fuori dal taglio in modo incontratto. Troncando profilati e tubi a sezione quadra, è consigliabile eseguire il taglio alla sezione transversale minore.

Doorslijpen van steenachtig materiaal

La macchina può essere utilizzata esclusivamente per la smerigliatura a secco. Si consiglia di utilizzare la mola da taglio diamantata. Per evitare angolature involontarie, utilizzare la slitta di guida 17 con uno speciale coperchio aspirazione. Utilizzare la macchina esclusivamente in combinazione con un sistema di aspirazione polvere. Portare inoltreanche la maschera di protezione contro la polvere.  L'aspirapolvere deve essere adatto all'aspi razione di polvere minerera e disporre di ris spettiva omologa zione. Ilprogramma Bosch comprende aspiratori adatti. Avviare la macchina ed applicarla con la parte anteriore della slitta di guida sul pezzo in lavorazione. Operare con la macchina avanzando moderamenti ed adattandosi al tipo di materiale in lavorazione (figura). Troncando materiali particolarmente duri, p. es. calcestruzzo ad alto contento di ciottoli, la mola da taglio diamantata cui surriscaldarsi e cui essere danneggiata. Un chiaro indicate è una corona di scintille che si create intorno alla mola da taglio diamantata. In quello caso, interrompere la procedura di taglio e lasciar raffreddare la mola da taglio diamantata facendola girare a vuoto per breve tempo sulla sottomorla a carico. Una sensibile diminuzione dell'avanzamento di lavoro e la formazione di corona di scintille sono un chiaro indizio per una mola da taglio diamantata non più sufficientemente affiliata. Essa può essere riaffilata eseguendo dei brevi tagli su materiale abrasivo (p. es. su arenaria calcare).

Onderhoud en reiniging

■ Voordat u aan de machine werkt, de stekker uit het stopcontact trekken.

 Per poter garantire buone e sicure operazioni di lavoro, tenere sempre pulite la macchina e le fessure di ventilazione.  In condizioni estreme d'impiego, p. es. durante la lavorazione di metalli, nell'interno della macchina si può accumulare polvere conductrice. L'isolazione di protezione della macchina potrebbe risentirne. In queste casi è consigilabile utilizzato un impianto di aspirazione stazonario, soffiare spesso aria compressa sulle feritoe di ventilazione ed installare a monte un interruptore di sicurezza per correnti di guasto (F1). Se nonostante gli accurati procedimenti di produzione e di controllo la macchina dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli eletttroutensili Bosch. Comunicare sempre il codice di ordinazione a 10 cifre dell'elettrotensile in caso di richieste o di ordinazione di pezzi di ricambio!

Milieumaatregelen


Grondstoffenterugwinning in plaats van afvalverwijdering

Macchina, accessori ed imballaggio dovrebbero essere inviati ad una riutilizzazione ecologica. Queste istruzioni sono stampate su carta riciclata sbiancata penza cloro. I componenti in plastica sono contrassegnati per il riciclaggio selezionato.

After-sales service

Per prendere visione dei disegni in vista esplosa e delle informazioni relative ai pezzi di ricambio consultare il sito: www.bosch-pt.com

Italië

Robert Bosch S.p.A. Via Giovanni da Udine 15 20156 Milano 0 3902/3696663 Fax. [phone] FilodirettoconBosch:....+3902/3696314 www.Bosch.it

Zwitserland

Servizio. +41 (0)1/8 47 16 16 Fax. [phone] Consulente per la clientela.... 0 800 55 11 55

EG-conformiteitsverklaring

Assumendone la piena responsabilità, dichiariamo che il prodotto è conforme alle seguenti normative ed ai relativi documenti: EN 50 144 in base alle prescrizioni delle direttive CEE 89/336, CE 98/37. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification   Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Con riserva di modifiche Technische gegevens

Haakse slijpmachine		PWS 700	PWS 7-100	PWS 7-115	PWS 7-125
Bestelnummer		0 603 402 0..	0 603 402 0..	0 603 402 0..	0 603 403 0..
Opgenomen vermogen *	[W]	700	720	720	720
Afegeven vermogen *	[W]	390	400	400	400
Onbelast toerental	[mi:n-1]	11 000	11 000	11 000	11 000
Slijpschijf-Ø, max.	[mm]	115/125	100	115	125
Schroefdraaduitgaande as		M 14	M 10	M 14	M 14
Constant-electronic		-	-	-	-
Vooraf instelbaartoerental		-	-	-	-
Gewicht(zonder toebehoren), ca.	[kg]	1,50	1,50	1,50	1,50
Veiligheidsklasse		☐ / II	☐ / II	☐ / II	☐ / II

Haakse slijpmachine		PWS 720	PWS 8-125 CE	PWS 850 CE	PWS 9-125 CE
Bestelnummer		0 603 403 0..	0 603 404 7..	0 603 404 7..	0 603 405 7..
Opgenomen vermogen *	[W]	720	800	850	900
Afegeven vermogen *	[W]	400	420	430	440
Onbelast toerental	[mi:n-1]	11 000	2 800-11 000	2 800-11 000	2 800-11 000
Slijpschijf-Ø, max.	[mm]	115/125	125	125	125
Schroefdraaduitgaande as		M 14	M 14	M 14	M 14
Constant-electronic		-	●	●	●
Vooraf instelbaartoerental		-	●	●	●
Gewicht(zonder toebehoren), ca. [kg]		1,50	1,50	1,50	1,50
Veiligheidsklasse		☐ / II	☐ / II	☐ / II	☐ / II

Let op het bestelnummer van de machine. De handelsbenamingen van sommige machines konnen afwijken. * Gegevens gelden voor nominale spanningen [U] 230/240 V. Bij lagere spanningen en bij per land verschillendeuitvoeringen können deze gevevens afwijken. Vooraf instelbaar toerental (Type CE)

Materialiaal	Toepassing	Gereedschap	Stelwiel
Kunststof	Polijsten	Lamsvel	1
	Fijn schuren	Viltpolijstschijf	1
Metaal	Fijn schuren	Polijstschijf	1
	Verf verwijderen	Schuurblad	2-3
Hout, metaal	Borstelen, ontroosten	Komstaalborstel, schuurblad	3
Metaal, steen	Slijpen	Slijpschijf	4-6
Metaal	Afbramen	Afbraamschijf	6
Steen*	Doorslijpen*	Doorslijschijf en geleideslede	6

*Doorslijken van steen is alleen toegestaan met de geleideslede (toebehoren).

Gebruik volgens bestemming

De machine is bestemd voor het doorslijpen, afbramen en borstelen van metaal en steen zonder gebruik van water. Voor het doorslijpen van steen is een geleideslede voorgeschreven. Voor machines met elektronische besturing: met toegestane schuurgereedschappen kan de machine worden gebrukt om te schuren en te polijsten.

Informatie over geluid en trillingen

Meetwaarden vastgesteld volgens EN 50 144. Het A-gewaardeeerde geluidsdrukniveau van de machine bedraagt kenmerkend: geluidsdrukniveau 88 dB (A); geluidsvermogenniveau 101 dB (A).

Draag oorbeschermers.

De gewaardeerde versnelling bedraagt kenmer-kend 5,0m / s² Bij gelebruik van de trillingsdempende extra handgreep�n de hand- en armtrillingen aan de extra handgreep kenmerkend minder dan 2,5 m/s².

Onderdelen van de machine

1 Aan/uit-schakelaar 2 Stelwiel vooraf instelbaar toerental (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE) 3 Extra handgreep 4 Blokkekernkop uitgaande as 5 Uitgaande as 6 Beschermkap 7 Spanhendel 8 Opnameflens (bij UITgaande as M 14 met O-ring) 9 Afbraam- of doorslijpschijf* 10 Spanmoer 11 Snelspanmoer SDS-clip (voor uitgaande as M 14)* 12 Handbescherming* 13 Rubber steunschijf* 14 Schuurblad* 15 Ronde moer* 16 Komstaalborstel* 17 Geleideslede met afzig- en beschemkap* 18 Diamantdoorslijpschijf* 19 Opnameflens M 10 * In de gebruiksaanwijzing afgebeeld en beschreiben toebehoren worden nicht.altijd standardmeegeleverd.

Voor uw veiligheid

 Met de machine kan uitsluitend veilig worden gewerkt, wanner u de gebruiksaanwijzing en de veiligheidsvoorschriften volledig leest en u zich strikt aan de gegeven aanwijzingen houdt. Houd u bovendien aan de algemene veiligheidsvoorschriften in de bijgevoegde brochure. Laat u voor het eerste gebruik praktisch instrueren. Draag een veiligheidsbril en gehoorbescherming. Draag voor uw veriligeid ook veriligeidsuitrusting zoals werkhandsschoenen, stevige schoenen, een helm en een schort. Stof datijdens de werkzaamheden ontstaat, kan schadelijk voor de gezondheid, brandbaar of explosief zich. Geschikte beschemmingsaatregelen zich noodzakelijk. Bijvoorbeeld: Sommige soorten stof worden beschouwd als kankerverwekkend. Gebruik een geschikte afzuging voor stof en spanen en draag een stofmasker. Stof van lichte metalen kan ontvammen of exploderen. Houd de werkomgeving algtd schoon omdat materiaalmengsels bijzonder gevaarlijk+zijn. Raak de stroomkabel Niet aan indien deze tjdens de werkzaamheden worden beschadigd of doorgesneden, maar trek onmiddelijk de steker uit het stopcontact. Gebruik de machine nooit met een beschadigde kabel. Sluit gereedschap dat buitenshuis worden gebruikt aan via een aardlekschakelaar met een inschakelstroom van maximaal 30mA Gebruik het gereedschap Niet in de regen of in een vochtige omgeving. Houd de machineijdens de werkzaamheden altijd stevig met beiden handen vast en zorg ervoor dat u stevig staat. Zet het werkstuk vast. Een met spanvoorzieningen of een bankschroef vastgehonden werkstuk wordt beter vastgehonden dan u met uw hand=kuntdoen. Voer de kabel altijd achterwaarts van de machine weg. Schakel de machine voor het neerleggen algtduitduit en wacht tot deze tot stilstand is gekomen. ■ Wonneer de stroom uitvalt of de stekker uit het stopcontact worden getrokken,要去 u de aan/uit-schakelaar onmiddelijk ontgrendelen en in de uit-stand zetten. Dit voorkomt ongecontroleerd opnieuw starten. De machine mag alleen worden gebruik voor droog doorslijpen en droog schuren. Tijdens alle werkzaamheden met de machine要去 de extra handgreep 3 gemonteerd zich. Pak het elektrische gereedschap alleen vast aan een geisoleerd handvat wanner het inzetgereedschap een verborgen leiding of het eigien netsnoer kan raken. Contact met een onder spanning staande leiding kan metalen delen van de machine onder spanning zetten en tot een elektrische schok leiden. - Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg hetplaatselijke energie- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadig van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materièle schade en kan een elektrische schok veroorzaken. Voor werkzaamheden met afbraam- of doorslijpschijven moet de beschermkap 6 gemonteerd zijn. Geadviseerd worden om voor werkzaamheden met de rubber steunschijf 13, komstaalborstel 16, vlakstaalborstel of lamellenschuurschijf de handbescherming 12 (toebehoren) te monteren. - Gebruik een stofafzuiigbing bij het bewerken van steen. De stofzuiger要去en goedgekeurd voor het zuigen van steenstof. Gebruik de geleideslede voor het dooreljpen van steen. ■ Asbesthoudend materiaal mag nicht worden bewerkt. - Gebruik alleen slijpgereedschappen met een maximaal toerental dat minstens even hoog is als het onbelaste toerental van de machine. ■ Controller lijpgereedschappen voor het gebruik. Het lijpgereedschap moet op de juiste wijze gemonteerd zijn en vrij hunnen draaien. Laat het lijpgereedschap minstens 30 secon- den onbelast proefdraaien. Gebruik geen beschadigde, Niet-ronde of trillende lijpgereedschappen. ■ Bescherm het slijpgereedschap gegen slagen, stoten en vet. Beweeg de machine alleen ingeschakeld maar het werkstuk. Houd uw handen uit de buurt van rondraaiende slijpgereedschappen. Let op de draairichting. Houd de machine alteijd zo vast dat vonden of slijpstof van het lichaam wegliegen. Bij het schuren van metalen ontstaan wegvliegende vonden. Let erop dat geen personen in gevaar worden gebracht. Wegens het brandgevaar moot zich geen brandbare materiaielen in de buurt (plaats waar de vonden wegvliegen) bevinden. Voorzichtig bij het makeen van sleuven, bijv. in dragende muren: zie het gedeelte „Bouwkundige aspecten". ■ Blokkeren van de doorslijpschijf leidt tot een plotselinge reactiekracht van de machine. Schakel in dit geval de machine onmiddelijkuit. Neem de afmetingen van de slijpschijven in acht. De gatdiameter要去 passen bij de opnameflens 8 (M 14), 19 (M 10). Gebruik geen redueerstukken of adapters. - Gebruik doorslijpschijven nooit om af te bra-men. Stel doorslijpschijven Niet bloot aan zijwaartse druk. Neem de voorschriften van de fabrikant over de montage en het gebruik van het slijpgereedschap inRCT. Voorzichtig! Het slijpgereedschap loopt na het uitschakelen van de machine nog UIT. Span de machine nicht in een bankschoef. Laat kinderen de machine nooit gebruiken. Bosch kan een juiste werkung van de machine uitsluitend waarborgen wonneer voor deze machine bedoeld origineel toebehoren worden gezruikt.

Bouwkundige aspecten

Voor sleuven in dragende muren geldt norm DIN 1053 deel 1 of gelden landspecifieke bepalingen. Deze voorschriften要去en beslist in acht worden genomen. Raadpleeg voor het begin van de werkzaamheden de verantwoordelijke bouwkundige, architect of de met de leiding belaste bouwopzichter.

Beschermingsvoorzieningen monteren

Trek algijd voor werkzaamheden aan de machine de stekker uit het stopcontact.

Beschermkap

Voor werkzaamheden met afbraam- of doorslijpschijven moet de beschemkap 6 gemonteerd�. Open de spanhendel 7. Plaats de beschermkap 6 volgens de afbeelding op de ashals van de machine. De codeernokken van de beschermkap要去en overeenkomen met de bijbehorende uitsparingen van de ashals.  Duw de beschemkap op de ashals tot de kraag van de beschemkap gegen de flens van de machine zit en de codeernokken in de groef rondon de ashals vrijpen.  Draai de beschermkap 6 gegen de wijzers van de klok in de gewenste stand (werkstand). Stel de beschemkap 6 zo in dat het vliegen van vonken in de richting van de bediener worden voorkomen. Opmerking: Codeernokken op de beschemkap 6 zorgen ervoor dat alleen een bij dit type machine passende beschemkap kan worden gemonteerd. Demontage in omgekeerde volgorde.

Extra handgreep

Tijdens alle werkzaamheden met de machine要去 de extra handgreep 3 gemonteerd zich. Schroef de extra handgreep 3 afhankelijk van de werkwijze links of rechts stevig in het voorste deel van de machine vast.

Trillingsdempende extra handgreep

VIBRATION

CONTROL

Dankzij de trillingsdempende extra handgreep kunt u met weinig trillingen en daardoor aangenamer en veiliger werken.

Verander de extra handgreep niet.

Gebruik een beschadigde extra handgreep nicht更是。

Handbescherming

Geadviseerd wordt om voor werkzaamheden met de rubber steunschijf 13, komstaalborstel 16, vlakstaalborstel of lamellenschuurschijf de handbescherming 12 (toebehoren) te monteren. De handbescherming 12 wordt met de extra handgrep 3 bevestigd.

Slijpgereedschappen monteren

Trek algijd voor werkzaamheden aan de machine de stekker uit het stopcontact.  Gebruik alleen slijpgereedschappen met een maximaal toerental dat minstens even hoog is als het onbelaste toerental van de machine. Afbraam- en doorslijpschijven worden tijdens de werkzaamheden zeer heet. Raak deze Niet aan voordat ze zijn afgekoeld. ■ Reinig de uitgaande as en alle te monteren delen. Blokker de uitgaande as 5 met de blokkerknop 4 voor het vastspannen en losmaken van de slijpgereedschappen. Bedien de blokkeerknop 4 alleen wanner deuitgaande as stilstaat!

Afbraam- of doorslijpschijf

Neem de afmetingen van de slijpschijven in acht. De gatdiameter moet passen bij de opnameflens 8 (M 14), 19 (M 10). Gebruik geen reduceerstukken of adapters. Let er bij gelebruik van een diamantdoorslijpschijf op dat de draairichtingpijl op de diamantdoorslijpschijf overeenkomt met de draairichting van de machine (draairichtingpijl op de voorzijde van de machine).

Zie voor de montage de pagina met afbeeldingen.

Schroef de spanmoer 10 op de as en draai de moer met een pensleutel vast (zie het gedeelte „Snelspanmoer").

Opnameflens voor uitgaande as M 14

In de opnameflens 8 is rond de centreerkraag een O-ring (kunststof deel) geplaatst. Wanneer de O-ring ontbreekt of beschadigd is,要去 deze beslist worden verrangen (bestelnr.1600210039),voordat de opnameflens 8 gemonteerd worden.

Opnameflens voor uitgaande as M 10

De opnameflens 19 kan aan beiden zijden worden gezruikt. Voor diamantdoorslijpschijven要去 deze 180° gedraaid op de uitgaande as 5 worden geplaatst. Het boorgat van de diamantdoorslijpschijf ( 20mm) 要去zonder spelingspen op de centreerkaag van de opnameflens19. Gebruik geen reducerstukken of adapters.  Controleer voor de montage van het slijpgereedschap en voor het inschaken of het slijpgereedschap juist is gemonteerd en vrij kan draaien.

Lamellenschuurschijf

(voir uitgaande as M 14) Afhankelijk van de toepassing kut u eventuele de beschemkap 6 verwijderen en de handbescherming 12 monteren. Zet de speciale opnameflens 8 (toebehoren, bestelnr. 2 605 703 028) en lamellenschijf op de uitgaande as 5. Schroef de spanmoer 10 op de uitgaande as en draai deze vast met de pensleutel.

Rubber steunschijf 13

Afhankelijk van de toepassing(Int) u eventuele de beschemkap 6 verwijderen en de handbescherming 12 monteren.

Zie voor de montage de pagina met afbeeldingen.

Schroef de ronde moer 15 op de uitgaande as en draai.Deze vast met de pensleutel.

Komstaalborstel 16 of vlakstaalborstel

(voir uitgaande as M 14) Afhankelijk van de toepassing(Int) u eventuele de beschemkap 6 verwijderen en de handbescherming 12 monteren. Het lijpgereedschap要去ver op de uitgaande as 5 kuren worden geschroefd dat het nauwkeurig aansluit op de flens aan het einde van schroefdraad van de uitgaande as. Draai het vast met een steeksleutel.

Snelspanmoer SDS-c/ijc

(zie uitgaande as M 14)

Inplaats van de spanmoer 10 kan de snelspanmoer 11 (toebehoren) worden gezruikt. De slijgpereedschappen konnen dan zonder hulpgereedschap worden gemonteerd.

De snelspanmoer 11 mag alleen worden gebruikt voor afbraam- en doorslijpschijven.

Gebruik alleen een onbeschadigde snelspanmoer 11 die volkomen in orde is.

Let er bij het vastschroeven op dat de zijde met het opschrift Niet waar de slijpschijf wijst. De pijl moet waar de indexmarkering 20 wijzen.  Blokveer de uitgaande as met deblokkeerknop 4. Draai de snelspanmoer vast door deslijpschijf krachtig met de wijzers van de klok mee aan te draaien.  Een op de juiste manier bevestigde en onbeschadigde snelspanmoer kan worden losgedraaid door de kartelring tergen de wijzers van de klok in met de hand los to draaien. Draai een vastzitende snelspanmoer nooit met een tang los, maar gebruik een pensleutel. Plaats de pensleutel zoals in de afbeelding weergegeven.

Toegestane slijpgereedschappen

Alle in deze gebruiksaanwijzing genoemde slijpen schuurgereedschappen können worden gebruikt. Het toegestane toerental [min^-1] resp. de omtrek-snelheid [ / ] van de gebruike sijpgereedschappen moet minstens gelijk+zijn aan de gevevens in de tabel. Neem waarom alsijd het toegestane toerental en de omtreksnelheid op het etiket van de slijpgereedschappen in acht.

	max. [mm]		[mm] d	[min-1]	[m/s]
	D	b
b	100	6	22,2	11 000	80
	115	6	22,2	11 000	80
	125	6	22,2	11 000	80
D	100	-	-	11 000	80
	115	-	-	11 000	80
	125	-	-	11 000	80
b	70	30	M 10	11 000	45
	75	30	M 14	11 000	45

Ingebruikneming

Let op de netspanning: De spanning van de stroombron moet overeenkomen met de gevevens op het typeplaatje. Met 230 V aangeduide machines kuren ook worden gebruikt met een spanning van 220 V.

In- en uitschakelen

Wanner u de machine wilt inschakelen, duwt u de aan/uit-schakelaar 1 maar voren. Wanneer u de aan/uit-schakelaar 1 wilt vastzet- ten, drukt u de schakelaar vooraan omlaag tot\ deze vastklikt. Laat voor het uitschakelen van de machine de aan/uit-schakelaar 1 los of duw dezechteraan omlaag.

Proefdraaien!

Controleer het lijpgereedschap voor het gebruik. Het lijpgereedschap moet op de juiste wijze gemonteerd zijn en vrij+kunnen draaien. Laat het lijpgereedschap minstens 30 seconden onbelast proefdraaien. Gebruik geen beschadigde, Niet-ronde of trillende lijpgereedschappen.

Constant-electronic (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

De constant-electronic houdt het toerental bij onbelast en belast lopen vrijwel constant en waarborgrt een gelijkmatige arbeitscapaciteit.

Thermische beveiliging (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Bij overbelasting blijdt de motor staan. Machine onmiddelijk ontlasten en onbelast bij maximaal onbelast toerental ca. 30 seconden lately afkoelen.

Vooraf instelbaar toerental (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Kies het vereiste toerental met het stelwiel 2 volgens de tabel in het gedeelte „Technische gegevens" (richtwaarden).

Tips voor de werkzaamheden

Span het werkstuk in als het Niet door het eigen gewicht stabiel ligt. Belast de machine nicht zo sterk dat重点领域st stilstand kommt. ■ Afbraam- en doorslijpschijven wordenijdens de werkzaamheden zeer heet. Raak deze Niet aan voordat ze zijn afgekoeld.

Afbramen

 Met aanzethoeken van 30 tot 40° bereikt u bij het afbramen het Beste resultaat. Beweeg de machine met matige druk heb en weer. Het werkstuk worden dan Niet te heet, verkleurt Niet en krijgt geen groven.

Gebruik doorslijpschijven nooit om af te bramen.

Lamellenschuurschijf

Met de lamellenschuurschijf (toebehoren) kunnen ook gebogen oppervlakken en profielen (contourschuren) worden bewertkt. Lamellenschuurschijven hebben een veel langere levensduur dan schuurbladen, een lagergeluidsniveau en lagere schuurtemperaturen.

Doorslijpen

 Niet duwen, machine nicht schuin houden en Niet oscillerenijdens het doorslijpen. Werk met een matige, aan het te bewerken materiaal aangepaste voorwaartse beweging. Rem uitlopende doorslijpschijven Niet af door er aan de zijkant gegen te duwen.  Belangrijk is de richting van de doorsijpwerkzaamheden. De machine moet al-tijd gegenlompend werkken.Beweeg de machine waarom Niet in de andere richting. Anders bestaat het gevaar dat de machine ongecontroleerduit de snede worden geduwd. Profielen en vierkantbuizen können het best bij dekleinstediameter wordendoorgeslepen.

Steen doorslijpen

■ De machine mag alleen worden gebruik voor droog doorslijpen en droog schuren. Gebruik bij voorkeur een diamantdoorslijpschijf. Gebruik ter voorkoming van schuin wegdraaien de geleideslede 17 met speciale afzuiig- en beschemkap. Gebruik het gereedschap alleen met stofafzui- ing.Draag een stofmasker.  De stofzuiger要去 zijn goedgekeurd voor het zuigen van steenstof. Bosch levert geschikte stofzuigers. Schakel de machine in en plaats deze met het voorste deel van de geleideslede op het werkstuk. Duw de machine met matige, aan het te bewerk-ken materiaal aangepaste voorwaartse beweg- ing (zie afbeelding). Bij het dooreljpen van bijzonder harde materialen, bijvoorbeeld beton met veel kiezel, kan de diamantdoorslijpschijf oververhit raken en daardoor beschadig worden. Een krans van vonden rond de diamantdoorslijpschijf geeft dit duidelijk aan. Onderbreek in dit geval de doorslijpwerkzaamheden en LAST de diamantdoorslijpschijf gedurende korte tijd afkoelen door de machine onbelast te laten draaien. Een duidelijk verminderde werksnelheid en een krans van vonken rond de slijpschijf duiden op een stomp geworden diamantdoorslijpschijf. Door kort te snijden in abrasief materiaal (bijvoorbeeld kalkzandsteen) kan deze weeer scherp worden gemaakt.

Onderhoud en reiniging

Trek altijd voor werkzaamheden aan de machine de stekker uit het stopcontact.

 Houd de machine en de ventilatieopeningen altijd schoon om goed en veilig te werken.  Bij extreme gebruiksomstandigheden kan bij het bewerken van metalen geleidend stof in de machine terechtkomen. Daardoor kan de veiligheidsisolatie van de machine worden geschaad. Het is in dergelijkkeGVallen raadzaam een stationaire afzugininstallatie te gebruiken, de ventilatieopeningen vaakuit te blazen en een aardlekschakelaar in de elektrische verbinding op te nemen. Mocht de machine ondanks zeer zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie door een erkende reparationservice voor Bosch elektrisch gereedschap te worden uitgevoerd. Vermeld bij vragen en bestellingen van verrangingsonderdelen algid het bestelnummer van 10 cijfers van de machine.

Milieubescherming


Terugwinnen van grondstoffen in plaats van het weggooien van afval

Machine, toebehoren en verpakking moeten op een voor het milieu verantwoorde manier worden hergebruikt. Deze gebruiksaanwijzing is vervaardigd van chloorvrij gebleekt kringlooppapier. De kunststof delen zich gekenmerkt om ze per soort te können recyclen.

Technische Dienst en klantenservice

Explosietekingen en informatie over verwangingsonderdelen vindt u op: www.bosch-pt.com

Nederland

+31 (0)23 / 56 56 613 Fax +31 (0)23 / 56 56 621 E-mail: [e-mail]

België

+32(0)2/5255143 Fax [phone] E-mail: [e-mail] Wij verklaren op eigenc verantwoordding dat dit product voldoet aan de volgende normen en normatieve documenten: EN 50 144 volgens de bepalingen van de richtlijnen 89/336/EEG, 98/37/EG. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification   Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Wijzigingen voorbehouden Tekniske data

Vinkelsliber		PWS 700	PWS 7-100	PWS 7-115	PWS 7-125
Bestillingsnummer		0 603 402 0..	0 603 402 0..	0 603 402 0..	0 603 403 0..
Optagen effekt *	[W]	700	720	720	720
Afgiven effekt *	[W]	390	400	400	400
Omdrejningstal, ubelastet	[/min]	11 000	11 000	11 000	11 000
Slibeskive-Ø, maks.	[mm]	115/125	100	115	125
Slibespindelgevind		M 14	M 10	M 14	M 14
Konstant-elektronik		-	-	-	-
Indstilling af omdrejningstal		-	-	-	-
Vægt (uden tilbehør), ca.	[kg]	1,50	1,50	1,50	1,50
Isolationsklasse		☐ / II	☐ / II	☐ / II	☐ / II

Vinkelsliber		PWS 720	PWS 8-125 CE	PWS 850 CE	PWS 9-125 CE
Bestillingsnummer		0 603 403 0..	0 603 404 7..	0 603 404 7..	0 603 405 7..
Optagen effekt *	[W]	720	800	850	900
Afgiven effekt *	[W]	400	420	430	440
Omdrejningstal, ubelastet	[/min]	11 000	2 800-11 000	2 800-11 000	2 800-11 000
Slibeskive-Ø, maks.	[mm]	115/125	125	125	125
Slibespindelgevind		M 14	M 14	M 14	M 14
Konstant-elektronik		-	●	●	●
Indstilling af omdrejningstal		-	●	●	●
Vægt (uden tilbehør), ca.	[kg]	1,50	1,50	1,50	1,50
Isolationsklasse		☐ / II	☐ / II	☐ / II	☐ / II

Vær opmaerkoms på Deres maskines bestillingsnummer. Handelsbetegnelserne for de enkelte maskiner kan variere. * Angivelseer gælder for nominelle spændinger på [U] 230/240 V. Ved lavere spændinger og i længdespecifikke modeller kan disse angivelseer variere. Indstilling af omdrejningstal (Type CE)

Materiale	Anvendelse	Værktøj	Indstillingsjul
Kunststof	Polering	Lammeuldshætte	1
	Finslibning	Filpolereskive	1
Metal	Finslibning	Polereskive	1
	Fjernelse af farve	Siberondel	2-3
Træ, metal	Børstning, fjernelse af rust	Kopbørste, silberondel	3
Metal, sten	Sibning	Slibeskive	4-6
Metal	Skrubning	Skrubskive	6
Sten*	Kapa*	Kapskiva och styrläde	6

*Föringslaeden skal altid vare monteret, nár der skæres i sten (tilbehør).

Beregnet anvendelsesområde

Maskinen er beregnet til at gennemskare, skrubbe og børste metal- og stenmaterialer,uden brug af vand.Det er forskrift at benytte en forigsslaede,nar der kal skares i sten. For maskiner med elektronisk styring: Maskinen kan benyttes til slide- og poleringsarbejde, hvis den udstyres med tilladt sliveværktj.

Støj-/vibrationsinformation

Måleværdier beregnes iht. EN 50 144. Maskinens A-vurderede stojniveau er typisk: Lydtrykniveau 88 dB (A), lydeffektniveau 101 dB (A). Brug horeværn. Det vægtede accelerationsniveau er typisk 5,0m / s² När det vibrationsdæmpende ekstrahändtag benyttes, er hand-arm-vibrationen på ekstrahändtaget typisk under 2,5 m/s².

Maskinelementer

1 Start-stop-kontakt 2 Indstillingshjul omdrejningstal (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE) 3 Ekstrahandtag 4 Spindellas 5 Slibespindel 6 Beskyttelsesskaerm 7 Spændegreb 8 Holdeflange (ved M 14-slibespindel med O-ring) 9 Skrub-/skæreskive* 10 Spændemøtrik 11 Lynspændemøtrik SDS-clic (for M 14-sibespindel)* 12 Handbeskytelse* 13 Gummibagskive* 14 Slibeblad* 15 Rund møtrik* 16 Kopbørste* 17 Forigsslaede med beskyttesesskaerm og studs til opsugning* 18 Diamantskaereskive* 19 Holdeflange M 10 * Tilbehör, som er illustrteret og beskrevet i brugsvejledningen, er/DDke altid indeholdt i leveringen!

For Deres egen sikkerheds skyld

 Sikkert arbejde med maskinen forudsætter, at brugsvejledningen og sikkerhedsforskrifterne læses welt igennem og anvisningerne overholds, ffor den tages i drug. Desuden skal de generelle sikkerhedsforskrifter i vedlagte hæfte overholds. Fæ en sagkyndig person til at vise Dem, hvordan maskinen fungerer, for den benytttes forste gang. ■ Brug beskyttelsessbriller og horeværn. ■ Brug af sikkerhedsmaessige grunde ogsa yderligere sikkerhedsudstyr som f.eks. beskytelseshandsker, fast fodtoj, hjelm og forklaede. Stov, der opstar under arbejdet, kan vare sundhedsfarligt, brændbart eller eksplosivt. Det er forskrift at bruge egnet beskyttelsessværn. For eksempel: Nogle stovarter kan vare kræftfremkaldende. Brug egnet stov-/spanop-sugning og bær stovbeskyttelsesemaske. Letmetalstov kan brænde eller eksplodere. Sorg for at arbejdspladsen altid er ren, da en blanding af forskellige materialer er saerlig far-lig. Hvis strömkablet beskadiges aller skæres over under arbejdet, mA kablet ikke berøres. Træk straks netstikket ud. Benyt aldrig maskinen, hvis kablet er beskadiget. ■ Maskiner, som benyttes ude i det fri, tilsluttes via et HFI-relæ med max. 30 mA udlosningstrøm. Brug ikke maskinen,ningar. Hold altid maskinen fast med begge hænder og sorg for at stå sikkert under arbejdet. Sikre emnet. Et emne holds bedre fast med spændeanordninger erler skruestik end med handen. Ledningen skal altid fores bagud fra maskinen. Sluk altid for maskinen og vent til maskinen star helt stille, for denLAGGES fra. I tilfælde af strømsvigt eller hvis netstikket traekkes ud, abnes start-stop-kontakt straks og brings i off-position (slukket). Dette forhindreren ukontrolleret genindkobling. ■ Maskinen må kun benyttes til tørskæring/tørslibning. Ekstrahandtaget 3 skal vare monteret, nár der arbejdes med maskinen. Hold altid el-værktøj med isolerede hand-greb, hvis der udfores arbejde, hvor ind-satsværktøjet kankommen til at ramme en skjult ledning aller værktøjets eget kabel. Kontakt med en spændingsforende ledning kan sætte maskinens metaldele under spænding, hvilket kan fore til elektrisk stød. ■ Anvend egnede sogeinstrumenter til at finde frem til skjulte forsyningsledninger, eller kontakt det lokale forsyningssselskab. Kontakt med elektriske ledninger kan före til brand og elektrisk stød. Beskadigelse af en gasledning kan före til eksplosion. Brud på et vandrør kan före til materiel skade eller elektrisk stød. ■ Beskyttelsesskaermen 6 skal vare monteret, nár der arbejdes med skrub- ell er skareskiver. Det anbefales at montere handbeskyttelsen 12 (tilbehør), nár der arbejdes med gum-mibagskiven 13 ell kopbrsten 16/ skivebørsten/lamelslibeskiven. ■ Brug en specialstøvsuger til opsugning af stov, nár der slibes i sten. Støvsugeren skal vare godkendt til opsugning af stenstov. Der skal benyttes en forghingslaede i forbindelse med skaering af sten. Asbestholdige materialer ma ikke bearejdes. ■ Benyt kun slibeaverktoj, hvis tilladte omdrejningstal er mindst lige sa hjt som maskinens omdrejningstal i ubelastet stand. - Slibeavertoj skal kontrolleres for ibrugtag-ning. Slibeavertoj skal vare monteret korrekt og skal kinne drejes. Slibeavertoj skal provel-bes i ubelastet tilstand i mindst 30 sekunder. Beskadiget, uregelmaessigt rundt erler vibre-rende slibeavertoj ma违法犯罪. Slibeveerktj kal beskytttes mod slag, stod og fedt. ■ Maskinen skal altid vare taendt, när den fores hen til pladen. Hold hænderne væk fra roterende slibeavarktj. Vær opmaerk som pa drejeretningen. Maskinen skal altid holdes således, at gnister og slibestov flyver væk fra kroppen. ■ Gnistregn opstār ved slibning af metal. Vær opmaerksom på, at personer ikke;kommer til skade. På grund af brandfare违法犯罪 materialer ikke opbevares i nærheden (gnistregnområde). Pas pà i forbindelse med opsldsning af f.eks. bærende vægge: Se henvisninger mht. statik. En blokering af skareskiven forer til et rykagtigt, farligt tilbageslag af maskinen. I dette tilfelse slukkes maskinen med det samme. Overhold slibeskivernes mal. Huldiameteren skal passage til holdeflangen 8 (M 14), 19 (M 10). Benyt/DDreduktionsstykke erler adapter. Skaereskiver mä aldrig benytttes til skrubslib- ning. Skareskiver mä ikke udsættes for tryk fra sideren. ■ Fabrikantens anvisninger mht. montering og drug af sliveværktøj skal overholds. Pas pa! Slibestiften har et afterlob after sluk- ning af maskinen. ■ Maskinen på不断提高 skrumentik. Lad aldrig boorn anvende donne maskine. ■ Bosch kan kun sikre en korrekt Funktion, hvis der benyttes originalt tilbehør.

Oplysninger om statik

Slidser i barende vægge skal overholde bestemmelserne i standarden DIN 1053 del 1 uller specielle krav, som gælder i det enkelte land. Disse forskritter skal overholds. Sporg den ansvarlige statiker, arkitekt eller byggeledelse til rads, for arbejdet pabegyndes.

Montering af beskyttelsesskærme

Træk stikket ud, før der arbejdes pa maskinen.

Beskyttelsesskærm

■ Beskyttsesskaernen 6 skal vare monteret, nár der arbejdes med skrub- eller skæreskiver. Aben spendearmen 7. Beskyttelsesskaermen 6 anbringes på maskinhovedets spindelhals, som vist på illustrationen. Kodelasene på beskyttelsesskaermen skal��e i overensstemmelse med de tilsvarende udsparinger på spindelhalsen.  Tryk beskyttelsesskaermen fast på spindelhalsen, til kanten på beskyttelsesskaermen hviler på maskinens flange og kodelasene griber ind i den omlobende not på spindelhalsen.  Drej beskyttesesskaermen 6 mod venstre i den nodvendige position (arbejdssposition). Indstil beskyttelsesskaermen 6 pa en sadan ma de, at brugeren ikke udsættes for gnist-regn. Henisning: Kodeknaster på beskyttelsesskaermen 6 sikrer, at maskinen kun kan forsynes med en beskyttelsesskaerm, som passer til maskinen. Demontering i omvendr rækkefolge.

Ekstrahåndtag

Ekstrahandtaget 3 skal vare monteret, nár der arbejdes med maskinen. Ekstrahandtaget 3 skrues fast på den hijre eller venstre side af maskinen afhængigt af arbejdets art.

Vibrationsdæmpende ekstrahåndtag

VIBRATION

CONTROL

Det vibrationsdæmpende ekstrahandgreb gør det muligt at udføre et behageligt og sikkert arbejde med et lavt vibrationsniveau.  Foretag ingen form for ændringer pa ekstrahandgrebet. Brug ici ekstrahandgrebet, hvis det er beskadiget.

Handbeskytse

Det anbefales at montere handbeskyttelsen 12 (tilbehør), nar der arbejdes med gummibagskiven 13 aller kopbørsten 16/skivebørsten/lamel-slibeskiven. Handbeskyttelsen 12 fastgøres med ekstrahandtaget 3.

Montering af slibeværktøj

Træk stikket ud, for der arbejdes pa maskinen.  Benyt kun slibevaerktoj, hvis tilladte omdrejningstal er mindst lige sa hjt som maskinens omdrejningstal i ubelastet stand. Skrub- og skæreskiver bliver meget varme, när de er i brug; de mä Först berøres, när de er kølet helt af. ■ Rengør slibespindlen og de dele, som skal monteres. Slibeveerktøj spændes og lønses ved at indstille slibespindlen 5 med spindellåsen 4. Spindellåsen 4 mA kun aktiveres, nár splicependlen stär stille!

Skrub-/skæreskive

Overhold slbiskivernes mal. Huldiameteren skal passage til holdeflangen 8 (M 14), 19 (M 10). Benyt ici reduktionsstykke erler adapter. Hvis der benyttes en diamantskereskive, skal man vare opmaerksom pa, at drejeretningspilen pa diamantskereskiven og maskinens drejeretting (drejeretningspil pa maskinens hoved) stammer overens.

Montering, se billedsiden.

Skru spændemøtrikken 10 på og spænd den med en tapnøgle (se afsnit „Lynspændemøtrik").

Holdeflange til slibespindel M 14

Holdeflangen 8 er forsynet med en O-ring i midtermkanten (kunststoffel). O-ringen skal erstattes, hvis den mangler erller beskadiget (Bestill.-nr. 1600 210 039), focrholdeflangen 8 monteres.

Holdeflange til slibespindel M 10

Holdeflangen 19 kan benytttes pa beggesider.Til diamantskareskiver skden drejes 180° for den anbringes pa sliderspindel 5. Boringen i diamant-skaereskiven (Ø 20 mm) skal passage.uden slør til holdeflangens centeringskrave 19. Benyt-ilke reduktionststykkelleradapter.  Nár spliceværktøjet er monteret, kontrøleres det for korrekt montering og om det kan bevæges frit, før maskinen tændes.

Lamelslibeskive

(for M 14-slibespindel) Tag eventuelt besykttelseskappen 6 af og monter handbesykttelsen 12 afhengigt af arbejdets art. Anbring den specielle holdeflange 8 (tilbehør, Bestill.-nr. 2 605 703 028) og lamelslibeskiven pa slibespindlen 5. Skru spendemotrikken 10 pa og spænd den med tapnøglen.

Gummibagskive 13

Tag eventuelt beskyttelseskappen 6 af og montér handbeskyttelsen 12 afhängigt af arbejdets art. Montering, se billedsiden. Skru den runde møtrik 15 på og spænd den med tapnoglen.

Kopbørste 16/skivebørste

(for M 14-slibespindel) Tag eventuelt beskyttelseskappen 6 af og monter handbeskyttelsen 12 afhängigt af arbejdets art. Slibeveerktoget skal skrues sa meget pa sibespindlen 5, at det ligger fast op mod holdeflangen. Vaeertoget spændes med en gaffelnogle.

Lynspændemotrik SDS-c/ijc

(for M 14-slibespindel)

Lynspændemøtrikken 11 (tilbehør) kan benytttes i stedet for spændemøtrikken 10. Slibevaerktoj kan monteres uten brug af vaerktoj.

Lynspændemøtrikken 11 må kun benyttes til skrub- og skæreskiver.

Benyt kun fejlfrie, ubeskadigede lynspændemøtrikker 11.

Skriftsiden på slibeskiven skal altid vende opad,\ när slibeskiven monteres; pilen skal pege hen\ imod indeksmærket 20.  Fastlas landslide med spindelläsen 4. Spænd lynspændemotrikken ved at dreje dibeskiven kraftigt til højre.  En korrekt fastgjort ubeskadiget lyn spændemotrik lns nes ved at dreje yderringen til venstre. Lösne aldrig en fastsiddende lynspændemotrik med en tang. Brug altid en tapnogle. Anbring tapnoglen som vist på billedet.

Toegestane slijpgereedschappen

Det er muligt at benytt alte det slibeveerktj, der er nævnt i/DDne betjeningsvejledning. Det tilladte omdrejningstal [/min] aller omfangs-hastighed [m/s] for de benytteede slibevaerktjoer skal mindst svare til angivelserne i tabellen. Læs og overhold derfor altid det/den tilladte omdrejningstal/omfangshastighed på slibe-vearktøjets etiket.

	maks. [mm]		[mm]	[/min]	[m/s]
	D	b	d
b d	100	6	22,2	11 000	80
	115	6	22,2	11 000	80
	125	6	22,2	11 000	80
D	100	-	-	11 000	80
	115	-	-	11 000	80
	125	-	-	11 000	80
b d	70	30	M 10	11 000	45
	75	30	M 14	11 000	45

Ingebruikname

Kontroler netspændingen: Strømkildens spænding skal svare til angivelsene på maskinen typeskilt. Maskinen til 230 V kan øgså tilsluttes 220 V.

Start en stop

Maskinen tændes ved at skubbe start-stop-kontakten 1 frem. Maskinen fastlases ved at trykke start-stop-kontakten 1 ned foran, til den falder i hak. Maskinen slukkes ved henholdsvis at slippe start-stop-kontakten 1 og trykke den bageste del ned.

Proefdraaien!

Slibeveerktj skal altid kontrolleres, for det tages i brug. Slibeveerktjot jekt skal vare korrekt monteret og skal kune rotere frit. Provekorslen skal vare mindst 30 sekunder uden belastning. Beskadigede, ikke runde eller vibrerende slibeveerktj må ikke benyttes.

Constante-elektronica (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Konstant-electronik holder det indstillede omdrejningstal mellem ubelastet og belastet tilstand naesten konstant.

Bescherming tegen overbelasting (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Motoren bliver stäende, hvis maskinen udsættes for overbelastning. Aflast maskinen med det samme og lad maskinen afkøle i ca. 30 sekunder i ubelastet tilstand ved maks. omdrejningstal.

Instelling van het toerental (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Indstil det nødvendige omdrejningstal med ind-stillingshjulet 2 iht. tabellen after afsnittet „Tekniske data" (vejledende værdier).

Werkadviezen

Arbejdsstykket skal spændes fast, hvis det/DD icke ligger sikkert som ffolge af sin egenvægt. ■ Maskinen må ikke belastes i et sändant omfang, at den stopper. - Skrub- og skæreskiver bliver meget varme, när de er i brug; de mä Först berøres, när de er kølet helt af.

Schuurslijpen

 Arbejdsvinkler på 30° - 40° giver det bedste skrubberesultat. Bevæg maskinen frem og tilbage med jævnt tryk. Derved bliver emnet ikke for varmt, misfarvning undgås og maskinenfterladerigen riller på emnet.

Gebruik nooit doorslijpschijven voor het schuurslijpen.

Lamellenschijf

Lamelslisseskiver (tilbehør) kan ogsa benytttes til at bearbejde bolgede overflader og profiler (konturslibning). Lamelslisseskiver har vAESentlig hojere standtider end sIbeblade, lavere stojniveau og lavere sIbetemperaturer.

Doorslijpen

 Under skærearbejdet ma værktøjet不同程度, ike kæne skal værktøjet fremlæs. Desuden skal værktøjet fremlæs med et jævnt tryk, som passer til det materiale, som skal bearerjedes. ForsogIkkeatbremseudlobende skareskivervedattrykke demp siden.  Vigtigt er skæreret-ningen. Maskinen skal alto darbejde i modləb; bevæg derfor ikke maskinen i den modsatte retning! Dette kan medfore, at det trykkes ukontrollet ret ud af snittet. Profilergirkanteede rørskal helst skares over pàdet sted,hvor tværsnittet er mindst.

Doorslijpen van steen

■ Maskinen må kun benytttes til tørskæring/tørslibning. Brug helst en diamant-skareskive. Forigsslaeden 17 skal benytttes med en speciel opsugningsbeskyttesesskaerm, sa skiven ikke kan beskadiges. Stovopsugningen skal altid vare tændt, narr maskinen er i brug. Desuden skal der bæreres beskyt-telsesmaske.  Stovsugeren skal vare godkendt til op-sugning af stenstov. Bosch tilbyder egnede stovsugere. Tænd for maskinen og anbring den forreste del af foringslæden pa emnet. Før maskinen frem med jævnt tryk passende til det materiale, som skal bearejdes (fig.). När der skæres i meget hrde materialer som f.eks. beton med et stort kieseindhold, kan diamantskæreskiven blive for varm og derved beskadiges. En gnistkrans, som lober med diamantskæreskiven, er et tydeligt tegn herpå. Afbryd i dette tilfælde skærearbejdet og afkøl diamantskaereskiven i kort tid ved ubelastet omdrejningstal. Et mærkbart langsommere arbejdsskridt og en gnistkrans er tegn pa, at diamantskareskiven er uskarp. Diamantskareskiven slibs igen ved at kore den i porost materiale (kalksandsten) i korte bevægelser.

Onderhoud en reiniging

Træk stikket ud, før der arbejdes på maskinen.  Maskine og ventilationshuller skal altid holds rene for at sikre et godt og sikkert arbejde.  Ved ekstreme brugsbetingelser kan der af-saette sig elektrisk ledende stov inde i maskinen i forbindelse med bearbejdning af metaller. Maskinens beskyttlesesisolering kan forringes. I sādanne tilfælde anbefales det at benytte et stationært udsugningsanlag, hypppig udblæsning af ventilationsåningerne og forankobling af et HFI-relae. Skulle maskinen trods omhyggelig fabrikation og kontrol engang holde op med at fungere, skal reparationen udfores af et autoriseret serviceværksted for Bosch elektroværktøj. Det 10-cifrede bestill.nr. på maskinen skal altid angives ved forespørgsler og bestilling af resedede!

Milieubescherming


Hergebruik van grondstoffen in plaats van afvalverwijdering

Maskine, tilbehør og emballage skal genbruges på en miljøvenlig måde. Denne vejledning er skrevet på klorfrit genbrugs-papir. Kunststoffe er markeret for at garantere en rensorteret recycling.

Service en klantadvies

Reservedelstegninger og informationer om reservedele findes under: www.bosch-pt.com Bosch Service Center for el-værktj Telegrafvej 3 2750 Ballerup Service: [phone] Fax [phone] Teknisk vejledning: [phone] Den direkte linje: [phone]

CE-conformiteitsverklaring

Vi erklærer under almindeligt ansvar, at ditte produit er i overensstemmelse med følgende standarder eller normative dokumenter: EN 50 144 i henhold til bestemmelserne i direktive verme 89/336/EØF og 98/37/EF. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification   Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Ret til ændringer forbeholds Tekniska data

Vinkelslipmaskin		PWS 700	PWS 7-100	PWS 7-115	PWS 7-125
Artikelnummer		0 603 402 0..	0 603 402 0..	0 603 402 0..	0 603 403 0..
Märkeffekt *	[W]	700	720	720	720
Avgiven effekt *	[W]	390	400	400	400
Tomgangsvarvtil	[r/min]	11 000	11 000	11 000	11 000
Slipskivs-Ø, max.	[mm]	115/125	100	115	125
Slippspindelgånga		M 14	M 10	M 14	M 14
Konstantelektronik		-	-	-	-
Varvtalsforval		-	-	-	-
Vikt (utan tillbehör), ca.	[kg]	1,50	1,50	1,50	1,50
Skyddsklass		☐ / II	☐ / II	☐ / II	☐ / II
Vinkelslipmaskin		PWS 720	PWS 8-125 CE	PWS 850 CE	PWS 9-125 CE
Artikelnummer		0 603 403 0..	0 603 404 7..	0 603 404 7..	0 603 405 7..
Märkeffekt *	[W]	720	800	850	900
Avgiven effekt *	[W]	400	420	430	440
Tomgangsvarvtil	[r/min]	11 000	2 800-11 000	2 800-11 000	2 800-11 000
Slipskivs-Ø, max.	[mm]	115/125	125	125	125
Slippspindelgånga		M 14	M 14	M 14	M 14
Konstantelektronik		-	●	●	●
Varvtalsforval		-	●	●	●
Vikt (utan tillbehör), ca.	[kg]	1,50	1,50	1,50	1,50
Skyddsklass		☐ / II	☐ / II	☐ / II	☐ / II

Kontrollera din masks artikelnummer. Handelsbeteckningarna for enskilda maskiner kan variera. * Data gäller für markspänningar [U] 230/240 V. Vid ögre spanning och i landsspecifika utforanden kan dessa data avvika. Varvtsföral (Typ CE)

Material	Användning	Verktyg	Ratt
Plast	Polera	Lammullshätta	1
	Finslipa	Filtpolerskiva	1
Metall	Finslipa	Lumpskiva	1
	Färgborttagning	Slipblad	2-3
Trä, metall	Borsta, avrosta	Toppborste, slipblad	3
Metall, sten	Slipa	Slipskiva	4-6
Metall	Grovslipa	Grovslipskiva	6
Sten*	Kapa*	Kapskiva och styrläde	6

*For kaping av stenmaterial ska styrläde (tillbehör) alltid användas.

Beoogd gebruik

Maskinen ar avsedd for kapning, grovbearbetting och borstning av arbetsstycken i metall- och sten utan vattentillforsel. Vid kapning av sten skastyrslade anvandas. För maskiner med elektronisk styrning: Med godkända slipverktyg kan maskinen även användas for slipning och polering.

Geluids- en trillingsgegevens

Mätvärdena har tagits fram baserande på EN 50 144. Maskinens A-vagda ljudniva uppnar i typiska fall: Ljudtrycksniva 88 dB (A); ljudeffektniva 101 dB (A). Anvand horselskydd! Den beräknade accelerationen ar i typiska fall 5,0m / s² Vid använding av vibrationsdämpande stödhandtag underskrider handens/armens vibration på stödhandtaget i typiska fall 2,5m / s²

Machineonderdelen

1 Strömställare Till/Frå 2 Ställratt varvitalsforval (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE) 3 Stödhandtag 4 Spindellåsknapp 5 Slipspindel 6 Sprängskydd 7 Spannarm 8 Stödläns (med M 14-slipspindel med O-ring) 9 Slip-/kapskiva* 10 Spannmutter 11 Snabbspannmutter SDS-clic (for M 14-slipspindel)* 12 Handskydd* 13 Gummisliprondell* 14 Slipblad* 15 Rundmutter* 16 Toppborste* 17 Styrläde med utsugningshuv* 18 Diamantkapskiva* 19 Stödläns M 10 * I braksanvisingen avbildat och beskrivet tillbehör ingár inte alltid i leveransen!

Veiligheidsmaatregelen

 For att riskfritt kunna anvanda maskinen bor du noggrant lasaigenom braupsanvisingen och exakt folja de instruktioner som lamnas i sakerhetsanvisingarna. Dessutom skal allmanna sakerhetsanvisingarna i bifogat falte foljas. Lat en fackman instruera dig i maskinens anvandning. Använd skyddsglasögon och hörsksydd. Bär für din sakerhet även annan skyddsutrusting som t. ex. skyddshandskar, kraftiga skor, hjälm och forkläde. Damm som uppstar under arbetet kan vara halsovadligt, brannbart eller explosivt. Darforska lampliga skyddsagdvervidtas. Till exempel: Ett flertal damm anses kunna framkalla cancer. Använd lamplig damm-/ spanutsugning och dammfiltermask. Lattmetalldamm kan brinna eller explodera. Hall alltid arbetsplatsen ren da materialblandninger ar särskilt farlga. Skadas eller kapas natsladden under arbetet, rör inte vid sladden utan dra genast ut stickproppen. Maskinen fär absolutinte användas med defekt sladd. Elverktyg som anvands utomhus sca anslutas via jordfelsbrytare (FI) med max. 30mA ultösningsström. Elverktyget fär inte anvandas vid regn eller vata. Häll i maskinen med báda händerna under arbetet och se till att du stär stadigt. Säkra arbetsstycket. Ett arbetsstycke som är fastspän t en upppänningsanordning eller ett skruvstycke hälls särkare an med handen. Dra alltid kabeln bakat fran maskinen. Innan maskinen laggs bort ska den vara frankopplad och ha stannat helt. Vid strömavbrott eller narr natkontakten fränkopplas, lás genast upp strömställaren Till/Frå och ställ den i laget Frán. Härvid undviks okontrollerad Återstart. ■ Maskinen fár anvandas endast for torrkapning/ torrslipning. Vid alla arbenen med maskinen maste stodhandtaget 3 vara monterat. Häll tag i elverktyget endast i isolerade grepp nar arbeten utförs på platser)där verktyget kan komma ikontakt med dolda ledninger eller skada egen natsladd. Kontakt med en spanningsforande ledning kan satta maskinens metalldelar under spanning som sedan kan leda till elektriskt slag. Använd lämplica detektorer für lokalisierung av dolda forsörnjningsledninger er konsultera lokalt distributionsföretag. Kontakt med elledninger kan fororsaka brand och elektriskt slag. En skadad gasledning kan leda till explosion. Borrning i vattenledning kan fororsaka sakskador eller elektriskt slag. Vid arbeten med slip-ller kapskivor maste sprangskyddet 6 vara monterat. Vid arbeten med gummisliprondellen 13 aller med toppborste 16/skivborste/lamellslipskiva rekommenderas montering av handskyddet 12 (tillbehör). Vid slipning av sten ská dammutsugning användas. Dammsugaren masta vara godkänd for uppsugning av stendamm. Vid kapning av sten maste styrläde användas. ■ Asbesthaltigt material fár inte bearbetas. Använd enbart slipverktyg vilkas tillatna varvatal atminstone motsvarar slipmaskinens högstomgangsvarvital. ■ Kontrollera slipverktygen innan de tas i bruk. Slipverktyget maste vara ordentligt monerat och kunna rotera fritt. Provkör nya verktyg minst 30 sekunderutan belastning. Skadade, orunda eller vibrerande slipverktyg fär inte langre användas. Skydda slipverktygen mot slag, stötar och fett. ■ Maskinen skara vara tillslagen nar den fors mot arbetsstycket. Häll handerna borta frän roterande slipverktyg. ■ Kontrollera rotationsriktningen. Håll alltid maskinen sä att gnistorna och slipdammet fös bort.FRkpen. Vid slipning av metall uppstar gnistor. Se upp att personer inte skadas. Brandrisk foreligger och daffor fár inga brannbara material forvaras i narheten (inom gnistområdet). Var forsiktig vid sparfrasning t. ex. i barande vaggar: se hanvisning till statisk konstruktionsberakning. - Om kapskivan tillfällig blockar,kommen maskinens hoga kraft att leda till en ryckig och farlig reaktion. Vid blockering, stang genast av maskinen. ■ Beakta slipskivornas dimensioner. Centrumhalet maste passa exakt till stödländsen 8 (M 14), 19 (M 10). Reducerstycken aller adaptrar fär inte användas. ■ Använd aldrig kapskivor für grovslipning. Tryckbelasta inte kapskivorna fran sidan. Följ tillverkarens instruktioner beträffande montering och användning av slipverktyget. Varning! Slipkroppen roterar after frankoppling en stund innan den stannar. ■ Maskinen fär inte spannas fast i skruvstad. Lát aldrig barn hantera maskinen. ■ Bosch kan endast garantera att maskinen fungerar felfritt om for maskinen avsedda originaltillbehör används.

Verwijzingen naar statische constructieberekening

Spar i barande vaggar sca uppfylla kraven enlig DIN 1053 del 1 ullampliga foreskrifter i aktuellt land. Dessa foreskrifter ske absolut beaktas. Rädfråga ansvarig statiker, arkitekt aller entreprenör innan arbetet pâborjas.

Zo monteert u de beschermingsuitrusting

Dra ut stickproppen innan atgärder utfors pa maskinen.

Steenslagbescherming

Vid arbeten med slip-ller kapskivor maste sprängskyddet 6 vara monterat. Öppna spannarmen 7. Montera sprängskyddet 6 enligt bild på maskinhuvudets spindelhals. Sprängskyddets nockar maste liga mot respektive urtag på spindelhalsen.  Tryck upp sprängskyddet på spindelhalsen tills skyddets ansats ligger mot maskinens flans och kodnockarna griper in i runtomspåret på spindel-halsen.  Vrid sprängskyddet 6 moturs till önskat lage (arbetsläge). Ställ in sprängskyddet 6 sa att gnistor inte sprutas mot användaren. Mark: Kodklacken på sprängskyddet 6 sakerställer att endast det sprängskydd kan monteras som passar till respektive maskintyp. Demontering i omvänd ordningsföldj.

Steunhandgreep

Vid alla arbeten med maskinen maste stodhandtaget 3 vara monterat. Skruva fast stodhandtaget 3 alltefter valt arbetsatt antingen på höger erler vänster sida om maskinhuvudet.

Trillingsdempende steunhandgreep

VIBRATION CONTROL

Det vibrationsdämpande stödhandtaget leder till vibrationssnalt och salunda bekvamare och säkrare arbete.  Det ar inte tillatet att gora andringar på stodhandtaget. Skadat stöhandtag fär inte langre användas.

Handbescherming

Vid arbenen med gummisliprondellen 13 aller med toppborste 16/skivborste/lamellslipskiva rekommenderas montering av handskyddet 12 (tillbehör). Handskyddet 12 fästs in med stöhandtaget 3.

Montage van slijpgereedschap

Dra ut stickproppen innan atgarder utfors pa maskinen.  Använd enbart slipverktyg vilkas tillatna varvthal atminstone motsvarar slipmaskinens högsta tomgangs- varvthal. Grovslip- och kapskivorna blir under arbetet mycket heta; berör inte dem innan de svalnat. ■ Rengör slipspindeln och alla delar som skamonteras. For inpänning och lossning av slipverktyg blockera slipspindeln 5 med spindellåsknappen 4.

Druk de spindelvergrendeling 4 alleen in wanneer de slijpspil stilstaat!

Grofslijp-/doorslijpschijf

Beakta slipskivornas dimensioner. Centrumhålet måste passa exakt till stödfländsen 8 (M 14), 19 (M 10). Reducerstycken eller adaptrar fär inte användas. Kontrollera vid användning av diamantkapskiva att rotationsriktningspilen på diamantkapskivan och maskinens rotationsriktning (rotationsriktningspil på maskinhuvudet) overensstämmer.

Voor montage zie afbeelding.

Skruva på spännmuttern 10 och dra fast den med tvastiftsnyckeln (se avsnitt "Snabbspännmutter").

Steunflens voor slijpspil M 14

På stödländsen 8 haren O-ring placerats kring centrerfländsen (plastdetaj). Saknas O-ringen aller ar den skadad ske den ovillkorligen ersattas (artikelnr 1600 210 039) innan stödlänsen 8 monteras.

Steunflens voor slijpspil M 10

Báda sidorna pá stödländsen 19 kan användas. För diamantkapskivor maste den vridas om 180° innan den sätts pá slipspindeln 5. Diamantkapskivans centrumhål (Ø 20 mm) måste utan spel passa mot centerkracken på stödländsen 19. Reducerstycken eller adaptrar fär inte användas.  After montering av slipverktyget kontrollera innan maskinen inkopplas att slipverktyget ar korrekt monterat och att det kan rotera fritt.

Lamellenschijf (lamellenschuurschijf)

(for M 14-slipspindel) Alltefter aktuell använding ske ev. sprängskyddet 6 tas bort och handskyddet 12 monteras. Placera specialstödlänsen 8 (tilbehör, artikelnr. 2 605 703 028) och lamellipskivan på slipspindeln 5. Skruva på spannmuttern 10 och dra fast den med tvåstiftsnyckeln.

Rubberen schuurschijf 13

Alltefter aktuell använding ske ev. sprängskyddet 6 tas bort och handskyddet 12 monteras.

Voor montage zie afbeelding.

Skruva på rundmuttern 15 och dra fast den med tvåstiftsnyckeln.

Kopborstel 16/schijfborstel

(for M 14-slipspindel) Alltefter aktuell använding ske ev. sprängskyddet 6 tas bort och handskyddet 12 monteras. Slipverktyget ska kunna skruvas sä langt in pa slipspindeln 5 att den vid slipspindelgangans slut ligger stadigt mot slipspindelfländsen. Dra kraftigt fast med U-nyckeln.

Snelspanmoer SDS-c/ijc

(voor M 14-slijpspil)

I stället für spannmutter 10 kan snabbspannmutter 11 (tillbehör) användas. Slipverktygen kan i detta fall monterasutan verktyg.

De snelspanmoer 11 mag alleen worden gebruikt voor grof- en doorslijpschijven.

Gebruik alleen een onbeschadigde, foutloze snelspanmoer 11.

Kontrollera vid paskruvning att sidan med text inte ar riktad mot slipskivan; pilen maste peka mot indexmarkt 20.  Blockera slipspindeln med spindellasknappen 4. Dra fast snabbspannmuttern genom att kraftigt vrida runt slipskivan medurs.  En korrekt monterad och oskadad snabbspannmutter kan losses for hand nar rafflade ringen vrids moturs. En hartsittande snabbspannmutterska lossas med tvastiftsnyckeln, anvand aldrig en tang. Lagg an tvastiftsnyckeln som bilden visar.

Toegestane slijpgereedschappen

Alla de slipverktyg som anges ienna bruksanvisning kan anvandas. Anvanda slipverktygs tillatna varvthal [r/min] resp periferihastigkeit [m/s] maste atminstone motsvara data i tabellen. Kontrollera därfor alltid godkända varvital/ periferihastigheter som anges på slipverktygets etikett.

	max. [mm]		[mm]	[r/min]	[m/s]
	D	b	d
b d	100	6	22,2	11 000	80
	115	6	22,2	11 000	80
	125	6	22,2	11 000	80
D	100	-	-	11 000	80
	115	-	-	11 000	80
	125	-	-	11 000	80
b d	70	30	M 10	11 000	45
	75	30	M 14	11 000	45

Start

Kontrolera natspanninger: Kontrolera att strömköllans spanning überensstämmer med uppgifterna på maskinens typskylt. Maskiner markta med 230 V kan även anslutas till 220 V.

In-/urkoppling

Skjut stromställaren Till/Från 1 framåt for att starta maskinen. For lásning tryck framtil ner strömställaren Till/ Frán 1 tills den snapper fast. For urkoppling av maskinen slapp strömställaren Till/Från 1 resp tryck ned baktill.

Provkörning!

Kontrollera slipverktygen innan de tas i bruk. Slipverktyget maste vara ordentigt monterat och kunna rotera fritt. Provkornya verktyg minst 30 sekunderutan belastning. Skadade, orunda eller viberande slipverktyg fär inte langre användas.

Konstantelektronik (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Den inbyggda elektroniken häller maskinens varvital i det tatsächste konstant även under belastning och garantaralanda en jämn arbetseffekt.

Överbelastningsskydd (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Vid überbelastning stannar motorn. Avlasta omedelbart maskinen och lát den für avkylng gá på högsta tomgangsvarvthal ca. 30 sekunderutan belastning.

Varvtalsförval (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Forvalj erforderligt varvatal med stallratt 2 enligt tabellen som foljer after avsnittet "Godkanda verktyg" (riktvarden).

Arbetsanvisningar

Spann fast arbetsstyetcket om det till följd av sin egen vikt inte ligger stadigt. Utsatt inte maskinen for sa hog belastning att den stannar. Grovslip- och kapskivorna blir under arbetet mycket heta; berör inte dem innan de svalnat.

Grovslipning

 Med en ställvinkel mellan 30° och 40° uppnås optimaltresultat vid grovslipning. När maskinen fös med lätt tryck fram och tillbaka blir arbetsstycket inte for varmt, missfãrgas inte och det uppst inte heller nagra spár påytan.  Använd aldrig kapskivor für grovlip-ning.

Lamellslipskiva (slipmoppsrondell)

Med lamell slipskivan (tillbehör) kan även välvd ytor och profiler (konturslipning) bearetas. Lamellslipskivorna har en betydligt langre brukstid an slipbladen, lagre ljudniva och lagresliptemperaturer.

Kapslipning

 Utför kapslipning utan tryck och utan att snedställa eller oscillatora kapskivan. Kapslipa med mättlig och till aktuellt material anpassad matning. Fränkopplade slipskivor fär inte bromsas upp genom tryckbelast-ning frän sidan.  Viktigt ar att kapning sker i ratt riktning. Maskinen ske alltid arbeta mot matningsriktingen; maskinen fär inte foras i motsatt riktning! I annat fall finns risk for att maskinen okontrolerat trycks ur skärspåret. Vid kaping av profiler och fyrkantrör lagg an kapskivan vid minsta tvärsnittet.

Kapning av stenmaterial

■ Maskinen fär användas endast for torrkapning/torrlipining. Använd helst en diamantkapskiva. För att eleminera snedvridning använd styrläden 17 med speciell utsugningshuv. Arbeta endast med dammutsugning. Använd dessutom andningskydd med dammfilter.  Dammsugaren måstevara godkänd for utsugning av stendamm. Bosch erbjuder lampa liga dammsugare. Slå på maskinen och lagg an styrlädens främre parti mot arbetsstyetket. Mataframaskinen med mattlig och till aktuellt material anpassad hastigkeit (bild). Vid kapning av mycket hårt material t. ex. belong med hög kiselhalt kan diamantkapskivan overhettas och till följd av detta skadas. En kring diamantkapskivan cirkulerande gnistkrans ar ett tydligt tecken på overhettning. Avbryt i detta fall kapningen och lat diamant-kapskivan avkylas genom att lata den en kort stund gå på tomgang utan belastning. Tydligt nedsatt arbetsprestation och en cirkule- rande gnistkrans ar tecken pa att diamant-kapskivan avtrubbats.Genom korta snitt i abrasivt material (t.ex. kalksten) kan skivan ater skärpas.

Underhåll och rengöring

Dra ut stickproppen innan åtgärder utförs på maskinen.

 Håll maskinen och ventilationsöppningarna rena För bra och säkert arbete.  Under extrema arbetsforhällanden kan vid bearbeting av metaller ledande dammpartiklar samlas i maskinens inre som sedan kan paverka maskinens skyddisolering. Vi rekommenderar i sadana fall att anvanda ett fast installerat utsugningsystem, ota renblasa ventilationsöppningarna och forkoppla en jordfelsbrytare (Fl). Om i Produkten trots exakt tillverkning och sträng kontroll störning skulle uppsta, bör reparation utforas av auktoriserad serviceverkstad for Bosch elverktyg. Var vänlig ange vid forfrågnigar och reservdelsbeställningerprodukten artikelnummer som bestär av 10 sifr.

Miljöhänsyn


Återvinning i stället för avfallshantering

Maskin, tillbehör och forpackning kan Återvinnas. Denna bruksanvisning ar tryckt på klorfritt returpapper. For att underlätta sorting vid Återvinning År plastdelarna markerade.

Service och kundtjänst

En sprängskiss och informationer om reserv-delar lämnas under: www.bosch-pt.com [phone] Fax. [phone]

CE-conformiteitsverklaring

Vi forsakrar harmed under exklusivt ansvar att denna produkt overensstämmer med foljande normer och harmoniserade standarder: EN 50 144 enligt bestammelserna i direktiven 89/336/EEG, 98/37/EG. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification   Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Ändringar forbéhalles Tekniske data

Vinkelsliper		PWS 700	PWS 7-100	PWS 7-115	PWS 7-125
Bestillingsnummer		0 603 402 0..	0 603 402 0..	0 603 402 0..	0 603 403 0..
Opptatt effekt *	[W]	700	720	720	720
Avgitt effekt *	[W]	390	400	400	400
Tomgangsturtall	[mi:n-1]	11 000	11 000	11 000	11 000
Slipskive-diameter, max.	[mm]	115/125	100	115	125
Slipspindelgjenge		M 14	M 10	M 14	M 14
Konstant-elektronikk		-	-	-	-
Turtallforvalg		-	-	-	-
Vekt (uten tilbehør), ca.	[kg]	1,50	1,50	1,50	1,50
Beskyttelsesesklasse		☐ / II	☐ / II	☐ / II	☐ / II

Vinkelsliper		PWS 720	PWS 8-125 CE	PWS 850 CE	PWS 9-125 CE
Bestillingsnummer		0 603 403 0..	0 603 404 7..	0 603 404 7..	0 603 405 7..
Opptatt effekt *	[W]	720	800	850	900
Avgitt effekt *	[W]	400	420	430	440
Tomgangsturtall	[mi:n-1]	11 000	2 800-11 000	2 800-11 000	2 800-11 000
Slipskive-diameter, max.	[mm]	115/125	125	125	125
Slipspindelgjenge		M 14	M 14	M 14	M 14
Konstant-elektronikk		-	●	●	●
Turtallforvalg		-	●	●	●
Vekt (uten tilbehør), ca.	[kg]	1,50	1,50	1,50	1,50
Beskyttelsesesklasse		☐ / II	☐ / II	☐ / II	☐ / II

Legg merke til bestillingsnummeret for din maskin. Handelsbetegnelsene for de enkelte maskinene kan variere. * Dataene gelder for nominelle spenninger [U] 230/240 V. Ved lavere spenninger og spesielle modeller for visse land kan disse dataene variere noe. Turtallforvalg (Type CE)

Material	Bruk	Verktøy	Stillhjul
Kunststoff	Polering	Lammeullshette	1
	Finsliping	Filtpolerhette	1
Metall	Finsliping	Moltonskive	1
	Fjernig av maling	Fiber-disc	2-3
Tre, metall	Børste, fjerne rust	Koppbørste, fiber-disc	3
Metall, stein	Sliping	Slipeskive	4-6
Metall	Sliping	Slipeskive	6
Stein*	Kapping*	Kutteskive og totplate	6

* Kapping av stein er kun tillatt med fotplate (tilbehør).

Correct gebruik

Maskinen er beregnet til kapping, sliping og børsting av metall- og steinmaterialer uten bruk av vann. Til kapping av stein ma det brukes en fotplate. For maskiner med elektronisk styring: Med godkjente spliceverktoy kan maskinen brukes til sliping og polering.

Geluids- en trillingsinformatie

Måleverdier funnet i samsvar med EN 50 144. Det typiske A-bedomte stovnivaret for maskinen er: Lydtrykkniva: 88 dB (A). Lydstyrkeniva: 101 dB (A).

Draag gehoorbescherming!

Den typiske bedohte aktelerasjonen er 5,0m / s² Ved bruk av det vibrasjonsdempende ekstrahandtaket er den typiske händ-arm-vibrasjonen på ekstrahandtaket lavere enn 2,5m / s²

Machineonderdelen

1 På-/av-bryter 2 Turtallsregulator (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE) 3 Ekstrahandtak 4 Spindel-lasetast 5 Slipespindel 6 Vernedeksel 7 Spennarm 8 Festeflens (ved M 14-slipespindel med O-ring) 9 Slipe-/kutteskive* 10 Spennmutter 11 Hurtigspennmutter SDS-clic (for M 14-slipespindel)* 12 Handbeskytteilse* 13 Gummislipetallerken* 14 Fiber-disc* 15 Rundmutter* 16 Koppbørste* 17 Fotplate med avsugvernedeksel* 18 Diamantkutteskive* 19 Festeflens M 10 * Tilbehör som er beskrevet og illustrrt i bruksanvisingen inngår ikke alltid i leveransen!

Voor uw veiligheid

 Det er kun mulig a arbeide farefritt med maskinen hvis du leser braupsanvisningen og sikkerhetshenvisingene komplett pa forhand og folger anvisingene noye. I tillegg ma de generelle sikkerhetsinformasjonene i vedlapt hefte følges. Sorg for a fà demonstriert maskinen forforstegangs bruk. ■ Bruk vernebriller og hørselvern. ■ Bruk for sikkerhets skyld ogsa ytterligere verneutstyr som vernehansker, arbeidssko, hjelm og forkle. Stov som oppstar under arbeidet kan vare helsefarlig, brennbart ell er eksplosiv. Det er nodvendig med egnede beskytllsestiltak. For eksempel: Enkelte stovtyper kan vare kreftfremkallende. Bruk egnet stov- og sponavsug og stovmaske. - Lettmetalstov kan brenne eller eksploderere. Hold arbeidsplassen alltid ren, fordi material-blandinger er spesielt farlig. Hvis strømkabelen skades eller kappes under arbeid på kabelen ikke berøres, men strømstæpselet straks trekkes ut. Bruk aldri maskinen med skadet kabel. ■ Maskiner som brukes utendors mä tilkobles via en jordfeilbryter med maksimal 30 mA utlønsningsström. Ikke bruk maskinen i regn eller fuktig vær. I lopet av arbeidet ma du alltid holde maskinen godt fast med begge hendene og sorge for a sta stodig. ■ Sikre arbeidsstykket. Et arbeidsstykke som holds fast med spenninnretninger aller en skrustikke, holds sikrere enn med händen. Ledningen fores alltid bakover bort fra maskinen. Slå maskinen alltid av För den legges ned og vent til maskinen er stanset helt. Ved strömbrudd eller narr stopselet trekkes ut ma pa-/av-bryteren straks loses og settes i av-posisjon. Dette forbindreren en ukontrollert ny start. ■ Maskinen må kun brukes til torrskjaering/torrsliping. Ved alle arbeider med maskinen ma ekstrahandtak 3 vare monter. Ta kun tak i el-verktoyet på isolerte grep, hvis innsatsverktoyet kan treffe på en skjult ledning eller sin egen nettkabel. Kontakt med en spenningsforende ledning kan sette maskinens metalldeler under spening og fore til elektriske stot. ■ Bruk egnede siskepparater til Å finne skjulte strøm-/gass-/vannledninger, eller spør hos det lokale el-/gass-/vannverket. Kontakt med elektriske ledninger kan medfrolebrann og elektriske stot. Skader pa en gassledning kan fore til eksplosjon. Inntrengning i en vannledning forarsaker materielle skader og kan medfore elektriske stot. ■ Til arbeid med slime-ller kutteskiver ma vernedeksel 6 vare montert. Til arbeid med gummislipetallerken 13 ell er med koppborste 16/stalborste/lamellskve anbefales det a montere handbeskyttelse 12 (tilbehør). Ved bearbeidelse av stein mä det brukes stovavsug. Stovsugen mä vare godkjent til oppssuging av steinstov. Til kapping av stein mafotplaten brukes. ■ Asbestholdig material má不同程度 bearbeides. ■ Bruk kun spliceverktoy med et godkjent turtall som er minst like hoyt som maskinens tomgangsturtall. ■ Kontrolier spliceverktoyene for bruk. Slipeverktoyet mä väre feilfritt montert og kunne dreie seg fritt. La maskinen provekjore i minst 30 sekunder uten belastning. Skadede, urunde eller vibrerende spliceverktoy må ikke brukes. ■ Beskytt spliceverktoyet mot slag, stot og fett. ■ Maskinen mä kun fores bort til arbeitssemnet iinnkoblet tilstand. Hold hendene unna de roterende slipeverktoyene. ■ Legg merke til dreieretningen. Hold maskinen alltid sik at gnister aller slipspestov flyr bort fra kroppen. Ved sliping av metall oppstár det gnistsprut. Pass pa at ingen personer utsettes for fare. Pa grunn av brannfaren ma det ikke befinne seg brennbare materialer i nærheten (gnistsprutomrade). Vær papiasselig nár du lager slisser f. eks. i bærende vegger: Se informasjoner om statikk. Hvis kutteskiven blokkeres, forer dette til en rykkaktig reaksjon i maskinen. I dette tilfellet ma maskinen straks slas av. Ta hensyn til slipskivenes mål. Hullets diameter må passer sommen med feste-fensen 8 (M 14), 19 (M 10). Ikke bruk over-gangsdeler eller adaptere. ■ Bruk aldri kutteskiven til grovsliping. Kutteskiven må ikke utsettes for trykk fra sider. Folg produsentens anvisninger vedrorende montering og bruk av slipeverktoyet. OBS! Slipskiven fortsetter Å gå en stund erter at maskinen er slätt av. ■ Ikke spenn maskinen fast i skrustikken. La aldri barn bruke donne maskinen. ■ Bosch kan kun garantere en feilfri funksjon av maskinen nár det brukes original-tilbehör.

Informatie over statica

Slisser i bærende vegger ma tilsvare kravene i standard DIN 1053 del 1 eller nasjonale bestemmelser. Disse forskriftene ma absolutt overholds. Før arbeidsstart ma den ansvarlige statikeren, arkitekten eller den ansvarlige byggeledsen kon-sulteres.

Montage van beschermingsuitrusting

För alle arbeider på maskinen utføres måstöselet trekkes ut.

Beschermkap

■ Til arbeid med slime- eller kutteskiver mag vernedeksel 6 vare monter. Apne spentnarmen 7. Sett vernaldekselet 6 på spindelhansen til maskin-hodet som vist på bildet. Kodeknastene på verne-dekselet på stemme overens med de tilsvarende utsparingene på spindelhansen.  Trykk vernedekselet sik på spindelhalsen at kan- ten på vernedekselet ligger på flensen til maski- nen og kodeknastene griper inn i noten på spindelhalsen.  Drei vernetekselet 6 mot urviserne til nodvendig stilling (arbeidsposisjon). Innstill vernaldekselet 6 sik at gnistene icke fyker motBrukeren. Merk: Kodeknastene på vernedeksen 6 sørger for at det kun kan monteres et vernedeksen som passer til davon maskintypen. Demontering i omvendt rekkefolge.

Extra handvat

Ved alle arbeider med maskinen mA ekstrahandtak 3 vare monter. Skru ekstrahandtak 3 inn på hoyre eller venstre side av maskinhodet avhengig av typen arbeid som skal utfores.

Trillingsdempend extra handvat

VIBRATION CONTROL

Det vibrasjonsdempende ekstrahandtaket reduserer vibrasjonene under arbeidet, slick at dette blir mer behagelig og sikkert.  Ilke utfør endringer på ekstrahandtaket. Ikke fortsett Å bruke et skadet ekstrahändtak.

Handbescherming

Til arbeid med gummislipetallerken 13 aller med koppborste 16/stalborste/lamellskive anbefales det a montere handbeskyttele 12 (tilbehor). Handbeskyttele 12 festes med ekstrahandtek 3.

Montage van slijpgereedschap

För alle arbeider på maskinen utføres måstöselet trekkes ut.  Bruk kun spliceverktoy med et godkjent turtall som er minst like hoyt som maskinens tomgangsturtall. Slope- og kutteskivene blir svært varme under arbeidet; ikke ta påppe for de er avkjølt. Rengjør slipespindelen og alle deler som skal monteres. Til fastspenning og losing av spliceverktøyene lases slipspindel 5 med spindelåsetast 4. Spindellåsetast 4 mA kun trykkes nár slipspindelen stå stille!

Slijp-/snijschijf

Ta hensyn til slipskivenes mål. Hullets diameter må passer gesammen med feste-flelsen 8 (M 14), 19 (M 10). Ikke bruk over-gangsdefer erller adaptere. Ved bruk av en diamant-kutteskive ma det passes pa at dreieretningspilen pa diamant-kutteskiven og dreieretningen til maskinen (dreieretningspil pa maskinhodet) stemmer overens.

Montering se bildesiden.

Skru spennmutter 10 på og trekk til med hakenokkelen (se avsnittet «Hurtigspennmutter»).

Festeflens for slopespindel M 14

I festeflens 8 er det satt inn en O-ring (kunststoffdel) rundt sentreringskanten. Hvis O-ringen mangler aller er skadet, ma den absolut skiftes ut (bestillings-nr. 1600 210 039) før festeflens 8 monteres.

Festeflens for slopespindel M 10

Festeflensen 19 kan brukes på begge sider. Vedbrukvä diamant-kutteskiver mä den dreies 180° forden settes på slipspindel 5. Boringen til diamant-kutteskiven (Ø 20 mm) mäuten klaring passer i sentreringskanten til feste-flelsen 19. Ikke bruk overgangsdeler aller adaptere.  Etter montering av slipeverktoyet ma det for maskinen slas pa kontrolleres om slipeverktoyet er riktig montert og kan dreie seg fritt.

Lamellipseskive (slipemopptallerken)

(for M 14-slipespindel) Avhengig av typen bruk må eventuelt vernetes. Sett en spesiell festeflens 8 (tilbehør, bestillings- nummer 2 605 703 028) og lamellslipskiven pa slipspindel 5. Skru pa spennmutter 10 og trekk til med hakenokkelen.

Gummislipetallerken 13

Avhengig av typen bruk må eventuelt vernedekselet 6 tas av og händbeskyttelsen 12 monteres.

Montering se bildesiden.

Skru på rundmutter 15 og trekk til med hakenokkelen.

Koppbørste 16/stalbørste

(for M 14-slipespindel) Avhengig av typen bruk må eventuelt vernetekselet 6 tas av og handbeskyttelsen 12 monteres. Slipeverktøyet ma kunne la seg skru sa langt inn pa slipspindel 5 at det ligger godt mot slipspin-delflensen pa enden av slipspindelgjengen. Trekk til med en fastnokkel.

Hurtigspennmutter SDS-c/ic

(for M 14-slipspindel)

Istedetfor spennmutter 10 kan hurtigspennmutteren 11 (tilbehør) brukes. Slipeverktøyet kan da monteres uten verktøy. Hurtigspennmutteren 11 mA kun brukes for slope- og kutteskiver. Bruk kun feilfrie, uskadede hurtigspennmuttere 11. Ved paskruing ma det passes pa at skriftsiden\ kke peker mot slipskiven; pilen ma peke mot\ indeksmerke 20.  Las slipespindelen med spindellasetast 4.Trekk til hurtigspennmutteren ved a dreie slipskiven kraftig med urviserne.  En korrekt festet uskadet hurtigspennmutter kan loses manuelt ved a dreie den riflede ringen mot urviserne. En fastsittende hurtigspennmutter ma aldri loses med en tang, bruk en hakenokkel. Hakenokkelen settes pa som vist pa bildet.

Godkjente slepeverktøy

Det kan brukes alle slipeverktoy som er angitt i donne bruksanvisingen. Det godkjente turtallet [min^-1] hhv. periferihastig-heten [ / ] til slipeverktoyene som brukes må minst tilsvare informasjonene i tabellen. Derfor mä alltid godkjent turtall/periferihastig-het på etiketten til slipeverktøyene overholds.

	max. [mm]		[mm] d	[min-1]	[m/s]
	D	b
b d	100	6	22,2	11 000	80
	115	6	22,2	11 000	80
	125	6	22,2	11 000	80
D	100	-	-	11 000	80
	115	-	-	11 000	80
	125	-	-	11 000	80
b d	70	30	M 10	11 000	45
	75	30	M 14	11 000	45

Start

Vær oppmerksom på netspenningen: Spen- ningen til stromkilden ma stemme overens med informasjonene på maskinens typeskilt. Maski- ner som er merket med 230 V kan ogsa brukes pa 220 V.

Inn-/utkobling

Til igangsetting av maskinen skyves pä-/av-bry-teren 1 fremover. For à lase pá-/av-bryter 1, trykk den ned til den griper inn. Til utkobling av maskinen slipspe pã-/av-brytere n 1 hvh. trykkes ned bak.

Prøvekjøring!

Kontroler spliceverktøyet før bruk. Slipeverktøyet mæ vare korrekt montert og kunne dreie seg fritt. Provekjør i minst 30 sekunder uten belastning. Skadede, urunde eller vibrerende spliceverktøy må不同程度.

Konstant-elektronikk (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Konstant-elektronikken holder turtallet nestled konstant i tomgang og under belastning og sikrer en jevn arbeidsytelse.

Overbelastningsbeskyttelse (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Ved overbelastning stanser motoren. Avlast maskinen straks og la den avkjole ubelastet ved hoyeste tomgangsturtall i ca. 30 sekunder.

Turtallforvalg (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Forhåndsinnstill det nødvendige turtallet med stillhjulet 2 i henhold til tabellen i avsnittet «Tekniske data» (omtrentelige verdier).

Arbeidshenvisninger

Spenn inn arbeidsstykket, hvis det ikke ligger sikkert av sin egen vekt. ■ Maskinen pågressive belastes sASTERKT at den stanser. Slipe- og kutteskivene blir svært varme under arbeidet; ikke ta på disse for de er avkjolt.

Grovsliping

 Mit innstillingsvinkler på 30° til 40° oppnär man det beste resultatet ved grovliping. Beveg maskinen frem og tilbake med middels trykk. Slik blir arbeidsemnet ikke for varmt, misfarges ikke og det opp... star ikke riller.  Bruk aldri kutteskiver til grovsliping.

Lamellslipeskive (slipemopptallerken)

Med lamellslipeskiven (tilbehør) kan øgsa buede overflater og profiler (kontursliping) bearbeides. Lamellslipeskiver har en vesentlig hoyere levetid enn fiber-discer, braker minre og har lavere slipetemperaturer.

Kapping

 Under kapping ma det ikke kiles fast eller Oscilleres. Arbeid med middels sterk fremskyvning tilpass-set materialet som skal bearbeides. Utløpende kappeskive违法犯罪 bremses ved á trykke mot siden.  Viktig er retningen man kapper i. Maskinen arbeider alltid i motsatt retning, derfor mà man不同程度 bevege maskinen i den andre retninger! Ellers er det fare for at den trykkes ukontrollert ut av snittet. Under kapping av profiler og firkantror er det best a begynne pa den minste diameteren.

Kapping av stein

■ Maskinen må kun brukes til tørskjæring/tørsliping. Bruk helst en diamant-kappeskive. For a unnga fastkiling ma du bruke foringsplaten 17 med et spesielt avsugvernedeksel. Bruk maskinen kun med stovavsug. Bruk ekstra stovmaske.  Stovsugeren mavare godkjent for avsuging av steinstov. Bosch tilbyr egnedestovsugere. Slå på maskinen og sett den fremre delen av fotplaten på arbeidsemnet. Skyv maskinen middels sterkt fremover i henhold til materialet som bearbeides (bilde). Ved kapping av sørskilt harde materialer, f. eks. betong med hoy kiselandel kan diamant-kutteskiven overopphetes og ta skade. En gnistkrans rundt diamant-kutteskiven er et tydelig tegn pa dette. I dette tilfellet ma kappingen avbrytes og diamant-kutteskiven avkjoles et oyeblinkk ubelastet i tomgang. Tydelig minskende arbeidsfremskritt og gnistkrans rundt skiven er tegn pa at diamant-kutteskiven er blitt slov. Med korte snitt i abrasivt material (f. eks. kalksandstein) kan donne slips igjen.

Vedlikehold og rengjøring

Før alle arbeider på maskinen utføres, må støpselet trekkes ut.

 Maskin og ventilasjonsspalter må alltid holds rene for á kunne arbeide bra og sikkert.  Ved ekstreme bruksvikar kan det under bearbeidelse av metall sette seg lededyktig stov innate i maskinen. Beskyttelssesisolasjonen av maskinen kan inskrenkes. Det anbefales i slike tilfeller a bruke et stasjonert avsuganlegg, a blase gjennom ventilasjonsapningene ofte og montere en jordfeilbryter. Skulle maskinen sviktetil trossfor omhyggelige produksjons- og kontrollmetoder,ma reparasjonen utfores av et autorisert serviceverksted for Bosch-elektroverktoy. Ved alle forresporsler og reservedelsbestlinger ma du absolutt oppgi maskinens 10-sifrede bestillingsnummer!

Miljøvern


Råstoffgjenvinning i stedet for avfallsdeponering

Maskin, tilbehør og forpakning bør resirkuleres. Denne bra克斯anvisningen er laget av klorfritt resirkulert papir. For á kunne resirkulere på en skikkelig mæte, er kunststoffdelene markerte.

Service og kundekonsulent

Eksplosjonstegninger og informasjoner om reservedeler finner du under: www.bosch-pt.com

Robert Bosch A/S Trollaasveien 8 Postboks 10 1414 Trollaasen Kundeksulent: [phone] Fax. [phone]

CE-samsvarserklæring

Vi overtar ansvaret for at dette produit er i overensstemmelse med fologende standarder ell er standard-dokumenter: EN 50 144 i samsvar med bestemmelsene i direktivene 89/336/EØF, 98/37/EF. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification   Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Rett til endringer forbeholds Tekniset tiedot

Kulmahiomakone		PWS 700	PWS 7-100	PWS 7-115	PWS 7-125
Tilausnummer		0 603 402 0..	0 603 402 0..	0 603 402 0..	0 603 403 0..
Ottotoho *	[W]	700	720	720	720
Antotoho *	[W]	390	400	400	400
Tyhjäkäntyikierrosluku	[mi:n-1]	11 000	11 000	11 000	11 000
Hiontalaikan Ø, maks.	[mm]	115/125	100	115	125
Hiomakaran kierre		M 14	M 10	M 14	M 14
Vakioelektroniikka		-	-	-	-
Kierrosluvun esivalinta		-	-	-	-
Paino (ilman tarvikkeita), n.	[kg]	1,50	1,50	1,50	1,50
Sujoausluokka		□ / II	□ / II	□ / II	□ / II

Kulmahiomakone		PWS 720	PWS 8-125 CE	PWS 850 CE	PWS 9-125 CE
Tilausnummer		0 603 403 0..	0 603 404 7..	0 603 404 7..	0 603 405 7..
Ottotoho *	[W]	720	800	850	900
Antotoho *	[W]	400	420	430	440
Tyhjäkäntyikierrosluku	[mi-n-1]	11 000	2 800-11 000	2 800-11 000	2 800-11 000
Hontalaikan Ø, maks.	[mm]	115/125	125	125	125
Hiomakaran kierre		M 14	M 14	M 14	M 14
Vakioelektroniikka		-	●	●	●
Kierrosluvun esivalinta		-	●	●	●
Paino (ilman tarvikkeita), n.	[kg]	1,50	1,50	1,50	1,50
Sujoausluokka		□ / II	□ / II	□ / II	□ / II

Ota huomion koneesi tilausnummer. Yksittästen koneiden kauppanimitys saattaa vaihdella. * Tiedot koskevat 230/240 V nimellisjännitettä [U]. Alemmalla jännitteellä ja maakhtaisissa versioissa saattavat tiedot vaihdella. Kierrosluvun esivalinta (Malli CE)

Materialiai	Käytö	Työkalu	Säätöpyörä
Muovi	Kiillotus	Lampaanvillatyyny	1
	Hienohionta	Huopakiillotuslaikka	1
Metalli	Hienohionta	Kangaslaikka	1
	Värin poisto	Hiomapyörö	2–3
Puu, metalli	Harjaus, ruosteenoisto	Kuppiharja, hiomapyörö	3
Metalli, kivi	Hionta	Hontalaikka	4–6
Metalli	Hionta	Hontalaikka	6
Kivi*	Katkaisu*	Katkaisulaikka ja ohjainkelkka	6

* Kivaineksen katkaisu on sallittua ainoastaan ohjainkelkkaa käyttaen (lisātarvike).

Asianmukainen käyttö

Laite on tarkoitetu metalli- ja kiviainesten katkaisun, hiontaan ja harjaukseen ilman veden kayttoa. Kiven katkaisussa taytyy kayttaa ohjainkelkaa. Laitteet, jotka on varustetu elektronisella ohjauksella: Konetta voidaan salituilla lisatarvikkeilla varustettuna kayttä hiontaan ja kiillotukseen.

Melu-/tärinätieto

Mitta-arvot määritetty EN 50 144 mukaan. Tyokalun typpillinen A-arvioitu melutasao: aenen painetaso 88 dB (A); aenentehotosa 101 dB (A). Käytä kuulosuojaimia! Typpillinen luokitettu kihtyvyys on 5,0 m/s². Käytettaessä tärinavaimennettua lisakahvaa on lisakahvan kautta käteen ja käsivarteen kohdistuva typillinen tärina alle 2,5 m/s².

Koneen osat

1 Kännistyskytkin 2 Kierrosluvun säätöpyörä (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE) 3 Lisakahva 4 Karan lukituspainike 5 Hiomakara 6 Laikkasuojus 7 Kiristysvipu 8 Kiinnityslaippa (M 14-hiomakarassa O-renkaalla) 9 Hionta-/katkaisulaikka* 10 Kiristysmutteri 11 Pikakirystymutteri SDS- (M 14-hiomakaraa varten)* 12 Kasisuojus* 13 Kumihiomalautanen* 14 Hiomapyorro* 15 Pyoromutteri* 16 Kuppiharja* 17 Poistoimukuvulla varustetu ohjainkelkka* 18 Timanttikatkaisulaikka* 19 M 10 Kiinnityslaippa * Käytööhjeissa kuvatut lisātarvikkeet eivat välttamattā sisāly toimitukseen!

Työturvallisuus

 Vaaraton työskently laitteella on mahdollinen ainoastaan luettuasi huolellisesti käytto- ja turvaohjeet, sekä seuraamalla ohjeita tarkasti. Lisäksi tuleen noudattaa oheen liitelyn vihko sen yleisi turvaohjeita. Ennen ensimmäista käytöa sinun tulisi saada käytännon opastusta. Käytä suojalaseja ja kuulosuojaimia. Käytä turvallisuutesi takia myös muita suoja- varusteita, kuten suojakäsineitä, tukevia jalkineita, kypärää ja suojusvaatetta. Työssä syntyvä poly saattaa olla terveydelle haitallinen, palava tai rajähdysaltis. Sopivat suojatoimenpiteet ovat valttamattomät. Esimerkiki: Monia poljá pidetään karsinogeenisina. Käytá soveltuvaa polyn-/lastunimua ja polynsuojanaamaria. Kevytmetallipoly voi syttyä palamaan tai rajähä. Pida aina työpaikka puhtaana, sillä aine-sekoitukset ovat erityisen vaaraliasia. Jos verkkjoho to vahingoittuu tai katkeaa tyon aikana ei johtoa saa koskettaa, vaan pistotulppa on valittomasti irrotettava pistorasiasta. Alä koskaan käytä laitetta, jos verkkjoho to on vialinen. Liitä laitteet, joita käytetaan ulkona, vikavirtasuojakytkimen (Fl) kautta, Jonka laukaisuvirta on korkeintaan 30mA . Älä käytä laitetta sa-teessa tai kosteudessa. Pida tyoskentelyn aikana aina konetta kaksin kasin ja seiso tukevasti. ■ Varmista tyokappale. Kiinnityslaitteilla tai ruuvipenkissä kiinnitety tyokappale pysyy tukevammin paikoillaan, kuin kädessä pidettynä. Tarkista aina, etta verkkjoho tukkee konneesta poispain. Pysayt aina kone, ennen kuin asetat sen pois kasistasi ja odota, etta koneen pyorinta lakkaa. Virtakatkoksen sattuessa tai pistotulpan irrotessa pistorasiasta, tulee kaynnistyskytkin valittomasti vapauttaa ja saattaa ei-asentoon. Tämäähallitsemattoman uudelleenkäynistyksen. Laitetta saa kayttäa vain kuivaleikkaukseen/kuivahiontaan. Kaikissa koneella suoritettavissa toissa on lisakahvan 3 olta asennettuna. Tartu sahkötyokaluun ainoastaan eristetyista kahvoista,Jos tyokalu saattaa osua piilossa olevaan johtoon tai omaan verkkjohtoon. Kosketus jannitteisen johdon kanssa saattaa tehdä koneen metalliosat jannitteisiksi ja aikaansaada sahköiskun. Käytä sopivia etsintälaitteita piilossa olevien syöttöjohtoen paikallistamiseksi, tai känny paikallisen jakeluyhtön puoleen. Kosketus sahkjohtoon saattaa johtaa tulipaloon ja sahköiskuun. Kaasuputken vahingoitaminen saattaa johtaa rajahdykseen. Vesijohtoon tunkeutuminen aiheuttaa aineellista vahinkoa tai saattaa johtaa sahköiskuun. Hionta- tai katkaisulaikkoja kaytettäessä on laikkasuojuksen 6 olta asennettuna. Työs-kenneltäessä kumihiomalautasen 13 tai kuppiharjan 16/laikkaharjan/tasoliuskalaikan kanssa suosittelemme kayttämän kasisuo-Justa 12 (lisatarvike). Käytä polyn poistoimua kivianesta työsttä essä. Polynimurin tulee olla sallittu kivipolyn imurointiin. Käytä ohjainta, kun leikkaat kivea. Asbestipitoista materiaialia ei saa tyostaa. Käytä ainoastaan hiomatyökaluja, joiden suurin salittu kierrosluku on vähintään yhtä suuri, kuin kyseisen koneen tyhjäkayntikierrosluku. Tarkista hiomavālineet ennen kāyttoa. Hiomavālineiden on oltava oikein asennetuja ja niiden tāytyy pystya pyorimaan vapaasti. Suorita koeajo vāhintäan 30 sekunnin ajan ilman kuormitusta. Alā kāytā vahingoituneita, epāsānöllisen muotoisia tai tāriseviā hiomatyōvālineita. Suojaa hiomalaitetta iskuiita, kolhuiita ja rasvalta. Vie vain käynnissä oleva kone tyokappaletta vasten. Pida kadet poissa pyorivista hiomavalineista. Tarkista laikan pyorimissunta. Pida aina laite niin, etta kipinat ja hiomapoly lentavat kehosta poispain. Metallien hionnassa syntyykipinointia. Tarkista, ettei kenellekaaan aiheuteta vaaraa.Tulipalovaaran takia ei lahistollaa saa olla mitaan palavia aineita (kipinaetaisyydella). Ole varovainen, kun teet uraa esim. kantaviin seiniin: Katso statiikkaohjeet. Katkaisulaikan kiinnarttuminen johtaa koneen takaiskuun. Pysayta valittomasti kone tassapauksessa. Ota huomioon hiomalaikkojen mitat. Reiān halkaisijan tulee sopia kiinnyt-slaippaan 8 (M 14), 19 (M 10). Älä käytä supis-tusosia tai sovitteita. Alä koskaan käytä katkaisulaikkoja rouhintaiakkoina. Alä aseta katkaisulaikkaan sivuttaita painetta. Ota huomioon hiomavālineen valmistajan asennus- ja kayttöohje. Huomio! Hiomalaikka pyörii viel'a laitteen poiskytkennän jälkeen. Alä kiinnita laitetta ruuvipenkkiin. ■ Alä koskaan anna lapsille lupaa käyttaa konnetta. ■ Bosch takaa laitteen moitteettoman toiminnan ainoastaan, jos käytetän talle laitteelle tarkoitetuja alkuperäisia varaosia.

Statiikkaohjeita

Kantavien seinien lovia sätelevät standardi DIN 1053 osa 1 ja kansalliset märäykset. Nämä ohjeet on ehdottomasti noudatettava. Ennen työn aloittamista on neuvoteltava vastaavan staatikon, arkkitehdin tai asianomaisen rakenusjohdon kanssa.

Asenna suojavarustukset

- Irrota pistotulppa pistorasiasta ennen kaikkia laitteeseen kohdistuvia toita.

Laikkasuojus

■ Hionta- tai katkaisulaiaikkoja kaytettäessä on laikkasuojuksen 6 olta asennettuna. Avaa kiristysvipu 7. Aseta laikkasuojus 6 kuvan osoittamalla cavalla laitteen paan karan kaulaan. Laikkasuojuksen turvanokkien tulee sopia vastaaviin karan kaulassa oleviin aukkoihin.  Paina laikkasuojus karan kaulan, kunnes suojuksen olake on laitteen laippaa vasten ja turvanokat tartuvat karan kaulassa kiertavaan uraan.  Kierra laikkasuojus 6 vastapäivän haluttuun asentoon (työasentoon). Säddä laikkasuojusta 6 niin, etta kipinäsuihku käytäjan suuntaan estyy. Ohje: Laikkasuojuksen 6 ohjausnokat varmistavat, etta ainoastaan konemalliin sopiva laikkasuojus voidaan asentaa. Irrotus tapahtuu känteissä järestyksessä.

Lisäkahva

■ Kaikissa koneella suoritettavissa toissa on lisakahvan 3 oltava asennettuna. Kierra kiinni lisakahva 3 koneen paan oikealle tai vasemmalle puolle, riippuen tyotavasta.

Tärinää vaimentava lisäkahva

VIBRATION CONTROL

Tärinäa vaimentava lisäkahva mahdollistaa työskentelyn pienellä tärinällä ja nän ollen myös miellyttävamman sekä varmemman työskentelyn.  Ala tee lisakahvaan mitaan muutoksia. Älä katja vauroituneen lisakahvan käytöä.

Käsisuojus

Työskenneltäessä kumihiomalautasen 13 tai kuppiharjan 16/laikkaharjan/tasoliuskalaikan kanssa suosittelemme käytämaan käsisuojsta 12 (lisatarvike). Käsisuojus 12 kiinnitetään li-sakahan 3 avulla.

Hiomatyökalun asennus

- Irrota pistotulppa pistorasiasta ennen kaikkia laitteeseen kohdistuvia toitä.  Käytä ainoastaan hiomatyökaluja, joiden suurin salitttu kierrosluku on vähintään yhtä suuri, kuin kyseisen koneentyhjäkayntikierrosluku. Hionta- ja katkaisulaikat tulevat käytössä hyvin kuumiki; alä kosketa laikkkoja, ennen kuin ne ovat jäahtyneet. Puhdista hiomakara ja kaikki asennettavat osat. Lukitse hiomakara 5 karan lukituspainikkeella 4 hiomatyokaluja kiinnitettaessä ja irrotettaessa.

Paina karan lukituspainiketta 4 ainoastaan hiomakaran ollessa pysähdyksissä!

Hionta-/katkaisulaikka

Ota huomioon hiomalaikkojen mitat. Rei'an halkaisijan tulee sopia kiinnityslaippaan 8 (M 14), 19 (M 10). Alä kaytä supistusosia tai sovitteita. Käytettäessä timanttikatkaisulaikkaa on tarkistettava, etta timanttikatkaisulaikassa oleva kierto-suntaa osoittava nuoli osoittaa koneen kierto-suntaan (kierto-suntaa osoittava nuoli koneen päässä).

Katso asennusohjeet kuvasivulta.

Kierrä kiristysmutteri 10 paikoilleen ja kirista kak-sireikäavaimella (katso kappaletta "Pikakiristysmutteri").

M 14 hiomakaran kiinnityslaippa

Kiinnityslaipan 8 keskityslaipan ymparille on asennettu O-rengas (muoviosa). Jos O-rengas puuttuu tai jose on viallinen, tulee se ehdottomasti vaihtaa uuteen (tilaus n:o 1600 210 039), ennen kuin kiinnitslaippa 8 asennetaan.

M 10 hiomakaran kiinnityslaippa

Kiinnityslaippaa 19 voidaan käyttaa kak-sipuolisesti. Timanttikatkaisulaikkoja varten se tulee asentaa 180° kännettynahiomakaraan 5. Timanttikatkaisulaikan reiän (Ø 20 mm) tulee sopia valyksettä kiinnityslaipan 19 keskityslaippaan. Älä käytä supistusosia tai sovitteita.  Kun hiomatyokalu on asennettu, tulee ennen käynnistämista tarkistaa, etta hiomatyokalu on oikein asennettu ja etta se mystyy kiertamän vapaasti.

Tasoliukas kala

(M 14-hiomakaraa varten) Poista tarpeen mukaan suojus 6 ja asenna kasi-suojus 12. Asenna erikoinen kiinnityslaikka 8 (lisātarvike, tilaus n:0 2 605 703 028) ja tasoluskalaikka hiomakaraan 5. Kierra kiristysmutteri 10 paikoilleen ja kirista se hyvin kaksireikaavaimella.

Kumihiomalautanen 13

Poista tarpeen mukaan suojus 6 ja asenna kasi-suojus 12.

Katso asennusohjeet kuvasivulta.

Kierrä pyörömutteri 15 paikoilteen ja kirstä se hyvin kaksireikä-avaimella.

Kuppiharja 16/laikkaharja

(M 14-hiomakaraa varten) Poista tarpeen mukaan suojus 6 ja asenna kasi-suojus 12. Hiomatyokalu on pystyttävi kiertään hiomakaraan 5 niin pitkälle, etta se tukee hiomakaran kierteen lopussa sijaitsevaan hiomakaran laippaan. Kiristä kiintoavaimella.

Pikakiinnitysmutteri SDS-c/ici

(M 14-hiomakaraa varten)

Kiristysmutterin 10 tilalla voidaan kayttaa pikakiristysmutteria 11 (lisatarvike). Pikakiristysmutteri mahdollistaa tyokalujen kiinnityksen ilman tyoka-luja. Pikakiristysmutteria 11 saadaan käyttaa aino-astaan hionta- ja katkaisulaikkojen kiinntykseen. Käytä ainoastaan moitteettonta, ehjä pikakiriystymutteria 11. Tarkista pikakiristymutteria kiinnitettaessä, ettei pinta, jossa on tekstia tule hiomalaiikkaa vasten. Nuolen tulee osoittaa indeksimerkkiä 20.  Lukitse kara painamalla karan lukituspainiketta 4. Kirstä pikakiristymutteri kiertamäl hontalaikkaa voimakkaasti myotapävään.  Oikein kiinnitety, kunnossa oleva pikakiristysmutteri voidaan avata kasin, kiertamalla rihlattua rengasta vastapai-vaan. Alä koskaan avaa kiinnjuuttunutta pikakirystymutteria pihdeillä, vaan käytä kaksireika-avainta. Aseta kaksireika-avain kuvan osoittamalla tavalla.

Sallitut hiomatyokalut

Kaikkia tassa käytöohjeessa mainittuja hiomatyokaluja voidaan käyttaa. Käytettävien hiomatyökalujen saillutun kierroslu-vun [^-1] ja kehanopeuden [ / ] tulee vähintaan vastata tauukossa olevia arvoja. Tarkista siksi aina hiomatyokalun nimilapussa mainittu sallittu kierrosluku/kehanopeus.

	maks. [mm]		[mm] d	[min-1]	[m/s]
	D	b
b	100	6	22,2	11 000	80
	115	6	22,2	11 000	80
	125	6	22,2	11 000	80
D	100	-	-	11 000	80
	115	-	-	11 000	80
	125	-	-	11 000	80
b	70	30	M 10	11 000	45
	75	30	M 14	11 000	45

Käyttöönotto

Tarkista verkkojannite: Virtalähteen jännitteen taytyll olla sama, kuin mallikilpeen merkitty. 230 V-merkittyjä laitteita voidaan käyttaa myos 220 V verkoissa.

Käynnistys ja pysäytys

Käynnistä laite työntämällä käynnistyskytkin 1 eteenpain. Lukitse käynistyskytkin 1 painamalla sen etu-reunaa, kunnes se lukkiutuu. Pysäytä kone päästämllä käynnistyskytkin 1 vapaaksi tai painamalla sen takaosaa.

Koekäyttö!

Tarkista hiomatyokalu ennen kayttoa. Hiomatyokalun tulee olla moitteetomasti asennettu ja sen tayty pystya kiertymaan vapaasti. Suorita vahintaan 30 sekunnin koekaytto ilman kuormaa. Alä kayta viottuneita, epamaaraisen muotoisia tai tariseviayokaluja.

Vakioelektroniikka (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Vakioelektroniikka pitäa kierrosluvun lahes vakiona tyhjäkaynnissä ja kuormalla ja takaa taten tasaisen työtehon.

Ylikuormitussuoja (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Ylikuormitettuna moottori pysahtyy. Poista kuorma valittomasti ja jäahdtykone käyttamalla sitä 30 sekuntia taydella tyhjkayntikierrosluvulla ilman kuormaa.

Kierrosluvun esivalinta (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Aseta tarvittava kierrosluku saatopyoralla 2 koh-dassa "Laitteen tiedot" sijaitsevan taulukon mu-kaan (lahtoarvoja).

Työskentelyohjeita

■ Kiinnitä tyokappale, ellei se oman painonsa takia pysy paikallaan. Alä kuormita konetta niin paljon, etta se pysahtyy. ■ Hionta- ja katkaisulaikat tulevat käytössä hyvin kuumiki; alä kosketa laikkoja, ennen kuin ne ovat jähtyneet.

Hionta

 30° ... 40° asetuskulmalla saavuteaan paras hiontatulos. Liikuttele konetta edestakaisin kevyesti painaen. Taten menetellessa ei tyokappale kuumene liikaa, ei varjaanny eikä pintaan synny uria.  Älä koskaan käytä katkaisulaikkaa hiontaan.

Tasoliukoskaira

Tasoliuskalaikalla (lisātarvike) voidaan tyostäa myös kuperia pintoja ja profileja (reunahiontaa). Tasoliuskalaikat kestavt huomattavasti kauemmin kuin hiomapyorot, ne ovat hiljaisempia ja hioimalampotila on alhaisempi.

Katkaisuhionta

 Katkaisuhionnassa ei tule painaa, kallistaa tai heilutella tyokalua. Tyoskentele kevytta, tyostettavaa aneeseen sopivaa syottka kayttaen. Alä jarruta virran katkaisun jälkeen pyöriviä katkaisulaikkoja painamalla niitta sivuttain kappaletta vsten.  Katkaisussa kayetty suunta on tärkeä. Koneen taytyaina toimia vastapyorimissuunnassa; ala koskaan siirra konetta toiseen suuntaan! Talloin on olemassa vaara, etta laikka painautuu hallitsematomasti ulos leikkauslovesta. Profilieja ja neliöputkia katkaistaessa kannattaa aloittaa kohdasta, jossa on pienin läpileikkaus.

Kiven leikkaus

■ Laitetta saa käytää vain kuivaleikkaukseen/kuivahiontaan. Käytä mieluiten timanttikatkaisulaikkaa. Kallistuksen estämiseksi, tulee käyttaa ohjainkelkkaa 17, jossa on erikoinen imusuojahuppu. Käytä laitetta ainoastaan polynimun kanssa. Käytä lisäksi polynsujanaamaria.  Polynimurin tulee olla hyväksytty kivipölyn imurointiin. Boschin ohjelmasta loytyssoveltuvia polynimureita. Käynistä kone ja aseta ohjainkelkan etuosa tyokappaletta vasten. Työnnä konetta eteenpäin kohtuullisella, työstetävaän aineeseen sopivalla syötöllä (kuva). Erityisen kovia aineita leikattaessa, esim. kvartsipitoista betonia, saattaa timanttikatkaisulaikka ylikuumeta ja vioittua. Timanttikatkaisulaikkaa myotäilevā kipinäkehā viittaa tāhān. Täloin on leikkaus keskeytettäva ja annettava ti-mantitkatkaisulaikan jäahtyā vahän aikaa käytä-mällä sitakuormittamattomana tyhjkäyntikier-rosluvulla. Tuntuvasti alentunut työteho ja kiertäva kipinäkehā ovat tylstyneen timanttikatkaisulaikan tunnusmerkkejā. Laikkaa voidaan teroittaa uudelleen tekemällä lyhyitä leikkauksia hiovaan aineeseen (esim. kalkkihiekkakiveen).

Onderhoud en reiniging

Trek de stekker uit het stopcontact voordat u werkzaamheden aan het apparaat uitvoert.

 Pida aina laite ja tuuletsaukot puhtaina voidaksesi tyoskennella hyvin ja turvallisesti.  Metalleja tyostettäessä voi äärimmäisissä käyttoolosuheissa johtavaa polyä kerääntyä laitteen sisälle. Laitteen suojaeristys voivahingoittua. Näissä tapauksissa on suositeltavaa käyttaa kiinteaa imulaitetta, usein puhaltaa tuletusaukkoja puhtaaksi ja kytkevikavirta-suojakytkin (Fl) laitetta suojaamaan. Tämä laite on suunniteltu, valmistetty ja testattu erittäin huolellisesti. Mikä niä siitä huolimatta ilmenee jokin vika, anna vain Bosch-huoltoliikkeen suorittaa tarvittavat korjaukset. Ilmoita ehdottomasti laitteen 10-numeroinen tilausnummer kaikissa kyselyissä ja varaosatila- uksissa!

Milieubescherming


Hergebruik van grondstoffen vanuit het oogpunt van afvalbeheer

Laite, tarvikkeet ja pakkaus tulisi havittaa ympäristöystavallisesti toimittamalla ne kierratykseen. Nämä käytöohjeet on valmistetu kloorittomasti valkaistusa uusiopaperista. Lajipuhdasta kierrattamista varten muoviosissa on merkinnat.

Onderhoud en klantenservice

Rajahdyspiirustuksia ja tietoja varaosista loydat osoitteesta: www.bosch-pt.com Robert Bosch OY Ansatie 6 a C 01740 Vantaa +358(0)9/435991 Fax [phone]

EG-conformiteitsverklaring

Todistamme taten ja vastaamme yksin siitä, etta tämä tuote on alla lueteltujen standardien ja standardoimisasiakirjojen vaatimusten mukainen EN 50 144 seuraavien direktiivien märäysten mukaisesti: 89/336/ETY, 98/37/EY. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification   Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Pidätämme oikeuden muutokiin TexviKa xaapaktnpiotika nXavnauToC

Γωνιακός λειαντήρας		PWS 700	PWS 7-100	PWS 7-115	PWS 7-125
Κωδικός αριθμός		0 603 402 0..	0 603 402 0..	0 603 402 0..	0 603 403 0..
Ονομαστική σχύς *	[W]	700	720	720	720
Αποδιδόμενη σχύς *	[W]	390	400	400	400
Αριθ. στροφών χωρίς φόρτιο	[mi-n-1]	11 000	11 000	11 000	11 000
Ø διακου λειανος, μέγ.	[mm]	115/125	100	115	125
Σπείρωμα ἀξουνλειανος		M 14	M 10	M 14	M 14
Ηλεκτρονική σταθεροποίŋη (Constant-Electronic)		-	-	-	-
Προεπιλογή αριθμου στροφών		-	-	-	-
Βάρος (χωρίς εξαρτήματα), περ.	[kg]	1,50	1,50	1,50	1,50
Μόνωση		□ / II	□ / II	□ / II	□ / II

Γωνιακός λειαντήρας		PWS 720	PWS 8-125 CE	PWS 850 CE	PWS 9-125 CE
Κωδικός αριθμός		0 603 403 0..	0 603 404 7..	0 603 404 7..	0 603 405 7..
Ονομαστική σχύς *	[W]	720	800	850	900
Αποδιδόμενη σχύς *	[W]	400	420	430	440
Αριθ. στροφών χωρίς φορτίο	[mi-n-1]	11 000	2 800-11 000	2 800-11 000	2 800-11 000
Ø διακου λειανος, μέγ.	[mm]	115/125	125	125	125
Σπερωμα ἀξουνλειανος		M 14	M 14	M 14	M 14
Ηλεκτρονική σταθεροποῖŋση (Constant-Electronic)		-	●	●	●
Προεπιλογή αριθμου στροφών		-	●	●	●
Βάρος (χωρίς εξαρτήματα), περ.	[kg]	1,50	1,50	1,50	1,50
Μόνωση		□ / II	□ / II	□ / II	□ / II

Ipaakaloume npooeEte tov Kwoik opiOTou mXavmaToC oac. O eptopikoc xapaktnpiooC opiaevw vnxavmuTswmnpoei va diapeie. * Ta oToixia iOxouv yia ovOaOTiKcTaoic [U] 230/240 V. Ta oToixia auta mOpoei diaopopoinoiv oue npintwn xan aunlotepw v taov, kaowk ae Ekoosie iokc yi dia opocsc wpc Pnoεπiλoyn αριθμού στροφών (Túnoς CE)

Yλικό	Εφαρμογή	Εργαλείο	Τροχιακος ρύθμιαης
Πλαστικό	Στιλβωση	Σκουφος στιλπνότητας	1
	Λεπτολείανη	Κεταένιος διακος στιλβωσης	1
Μέταλλο	Λεπτολείανη	Υφαμάτινος διακος στιλβωσης	1
	Αφαίρεση χρώματος	Σμυριδόφυλλο	2-3
Ξύλο, μέταλλο	Βούρτασισμα, ξεδακούριασμα	Ποτηροειδής βούρτσα, σμυριδόφλλο	3
Μέταλλο, πέτρωμα	Λείανη	Διακος λείανης	4-6
Μέταλλο	Ξεχόνδρισμα	Διακος Εχονδρίσματος	6
Πέτρωμα*	Κοπή*	Διακος κοπής καὶ συρόμενος	6
		οδηγός κοπής

^* H kon'πετρωματων ειπρεπελι μόνο με χρησι ουρομενου έθηγού κοπίς (εἰδικό εξάρτημα).

Συμμόρφωση με τον πρότυπο

To µ η xαvη µa npooipzetai yia tnV konn, to Exovtpiogka kai to BOuPToia uAIkwv ano MeTALIO kai NTpWmuata XwpiC tn Xpnon Vepou. Iia Tnv Konn NTpWmuATWv anaIeitai Xpnon Evoc Oupoeiou oyou Konnc. Tia unxavnatae nIektpovikpouiio M E yekepiéva Iaivtka epyaia to unxavna npoei va xpoanoinoianc yia laivon kal iAβωon.

Πληροφορίες για θόρυβο και δονήσεις

EeakpiBOWTowTVIuovMuTePnOscoupWVA µ EN50144. H ouqwva e Tnv kaunuA ektiuntheta a otaun opuou tou nxaavmuatoc aevxetai e: Taunakouotikns niene 88 dB (A). Taun nxntikns loxuoc 101 dB (A).

Φοράτε προστατευτικά γυαλιά!

H ektiunθεiαa xapaKTnpoiTik Επιαxuvən avερχεται 5,0 m/s². H npoOeTn λaβn anoppoα Touc KpaδaσμoUc κai γi' auto, Šav εργαζεσθε μ' autv, o xapaktnpiaμoc Kpaδaσμoc xεριou μnpatou Σivai xαμηλοτερος ano 2,5 m/s².

Μέρη μηχανήματος

1 Diakottn ON/OFF 2 Tpoxiaokos pnoeuloyn agl. otpoov (PWS 8-125 CE/PWS 850 CE/ PWS 9-125 CE) 3 ρσθ τηλαβη 4 PAnKtpo mavdaawonc aOva 5 A\xovac λ λ σ 6 PpOpaakntipac 7 MoXloC ouoqiEiNs 8 Φλάντα μύδοχής (σε ἀξουνα λείανοης M 14 με δακτύλιο O) 9 Diokoc δp iσµ αt o c / komis^* 10περικόχλοσύσφιξης 11 Περικόχλιο ταχύουσωφιξης SDS-clic (για ἀξονα λεἰανοής M 14)* 12 Ppuaakntpaç xερiou* 13 Eλαστικός διδοκός λεῖνανης* 14 µ ρ φ λ λo^* 15 τρσγµλσπ ρ σ λ σ^* 16 Pto npoeiδnC BOuPToa 17 SuproevoosnyocKoimcμE npoulakntnpa avappoqno 18 Δiµaν tδ 口 O KOMIc* 19 λ ν τa uno0xic M 10 * EGaprijmuata nou anekovictai kai nepiypapovtai otic odnyiec xpangc dev uvoedouu navtoe to umxavma!

Για την ασφάλειά σας

Akivduv npyaia µ to unxavnua eivai movo duvat, av biaaote npwta ka la oAec TIC obnyie xnpnc kai TIC unodxiic aoppaaiaac kai epapuocte navtoe auotnpa TIC oynie c nou neipexovtai o' autc. SUnnnpwata k npenei va npouvtau kai oI yevike uno0e1eic aoaaleiac nou neipixovtai oTo ounPapadIoEvO puAldio. PIV xPnoiPonoiOeTe To unxavna yia npotn foopa zntnoTe va aoc evnepawov otny npdEi. Φopáte προστατευτικá γuαλία kai ωτασπιδες. Ia nepioootepn aoqalia qopate enionc kal ouuipnomegaatiko Eonlaioo, onwc npooatautikayavta, oTepea unobnmuata, Kpavo cai noia. OlokvocouoivtkaTnV epyaoia npoei va evai avthetaivc, EukkTeC nKpknTke.1 auto npenla va laabovtai katalna MaTpa npootaiaac. Iia npadEiyma: MepieKc oKovc ouykataaoyovtai otic kapkivoyoe. Xpnoonoite TNV katalnn avappoonn Okovnc/ypceow/pokaviow kai popate npoownida npootaiaac ano okovn. Kovn ano eLaaPp aEtaa LnpEi va avapXeTc i naKpayi. dIatnpTe to Xwp Tns Epyaoiaoc navtoe KaHap o E10n ol avaiEic uikwivai 1iaTepa EnikivouEc. MnyaayieTo kawdeltaiktuou, oe nepintwnou katnV epyaoia unootei baaBn n konTe tEeiwc, aaaa ByaTe aedoc to qic ano tnv npica. Mn xpoanooite not to mnxavna u e φ aapevo kaawdo. uokuec kai mxaavnata nou xpoaioiouvtai oto unaitheta npenei va ouvdoovtae to diktuo eow evoc npoataetukoi diakontn diappoC (Fl) µ evioto uos pemaotc evepyonoinc 30 mA.Mn xpnaiooite to mxaavma/tn ouokeuon ot npoxn. Otau yaceoekpatate to mnxavma kai µ ta do oac xepia kai povtice yia tnvaopaln thon tou owatooc oac. AopaiotE to uno katepyaia tepaxio. Evun oKATEpyaia Tepaxio nou otepewetai mTn Bonthetaia mias diatae ng ouphiicn muaeyyevnc ivai otepewevo mE yalutepn aoapaia ano evanou ouypatietai meTo xepi. AnopakpuvTe to kaIoo navtoe niow ano to mnxavna. Pniv anoTheoTe to mXavna oEoTe to onwohnote ektoc aeitoupyiac kai npieveTe wonou va naeI eVTelwoc va KIVeItai. Av diaKoEi npoxn pEuMaTc n av TpaBnxOei o PEuMaToaNnTnc (Pc) ano to PeuMaToBDOTn (npia) anoavdaawotc aEoCto diaKoTTN ON/OFF kai ToOneTnoteTov otn Theon OFF. Auto EmuOdiEi mia EvexOevn avEeAevktn EnaVekivnon. To mnxavnma eintpEeTai va xpnoiopoioietai yia Enpn Korn/Enpn λεiavon. oIeTicEpyaOIEc µ To mXavnma npenlaiv aovapmooynEv n npo0TeTnλaBn 3. OTav unapxie kivouoc va XtuunoeT E muTuXov apavn nEeKpiK ypaumn to idioTo nEeKptiko Kaawdio Tou mXavmuOc, maoTe To nEeKptiko mXavma povo ano ta mvwEvva tmnpata nTismvwEvcs laeCtou. H eTn nE mua uno taon eupokouevn nEeKtpiKn ypaumn npopei va thoei ta muTaalkata nmuata tou nXavnmuatoC enionc uno taon kai va oynnoe i Etoi O nEeKtpoanxiia. Xpnoiopoioiote kataaannles c ouokuec avixveuongyia tov evtontioo tuxov apavowayowv/ypauuov npoxics evepyiaacnoubetaoualeuteite oxetikatnv avtioxntonikn enixeipnon npoxnc evepyiaoc. H ean µ TIC nAeKTPiKc ypaue c mopei va oynnoe i e npkayia KI nAeKtpoanlxiia. Znua o' evav aywyo awtaepiou (ykaiou) mopei va oynnoe 0Eekneta. To prunma/kosuo evoc uOpoawna pokaee znuiec o aVTKEiueva kai npayata kai npopei va pokaloei nAeKTPoanlxiia. TtEpyaieC 2E iokouc Exovdpiaotoc/ Konnc npenevaivauvapuoloynevoc o npoquakntnpac6. TtC epyaoic 2E tov 1eaoikodioko aeianc 13 n 1nv notnpoeiobouptoa 16/tn diokoeiob Bouptoa/To piniobeiDioKO ouviotatai n ouvapuoloyon tou npoquaktnpa Xepiou 12 (EIOK OXAPTNMA). Otau katepyazeothe ntpwmuata xnoiunoieite avappoqnon oKovnc. O anoppoepntnpac oKovnc npenei va eivai EyKpiEvoc yia oKovn pTpwamv. Tia tnv konin neTpwoatw xnoiunoieite eva oupoEvvo onyo konns. Δ ν επιρεπεταιη κατεργασία μιαντούχων uλικών. XpnoiOnoiEITE anokkEioTikε pyaEia Twv onoiw o avotatoεπitptoc apiooC oTOPOoov εivai Toulaaxiotov tooo uynoC ooo o eviotoC apIOoC oTOPOoW Tou mxaavmuoc xomega. EeYxETa λ iavTikA epyaLia npiv ta xpoiouoioTe.To aivtio epyalio npenla va evai aooya ouvapmooynveo kai va nopei va kiveitai eLEuOepa. AExayETe bokun otyn paoN apnvotac to mXavma va epyaOtei toulaxiotov 30 dEutpOeTTa xomegaf optio.Mn xpnoiopoieite xaalaueva, m tpoyyua na KpaabaOeVAeiaVTkAeyaia. PpOoTaEeTeToepyAeio ano XTuMmuata, npOoKpOuoeic kai lamn. Odyite to mnxavma oto unokatepyacia Temuixo movo otav auto βp ioketai 0e λI toupyia. MaKpiTa xεpia oac ano Ta περιστρεφóμεva λεiavtiká εργaλεia. Aaβavετe unôη σαc τη φορα περισροφής. Kpataé to μηχανημα katá τέτοι τρόπο, ωτε οι έπιθες και η σκόνη λείανός va εκαφενδoviçovtai μακρία ano το σωμα σας. Kata nV katepyaoia eTaalwv bnmuoyeitai onivnpiog. Pooexe va mnu npokaeei tai kivduvo yia tuxov napevupokoeva atoua.Aoyw unapEnc kivduov npkayiac dE v eintpenei tai va bpikovtai eUphiekta ulia oTo yupw Xpo (nepiox'Onivnptoiou). Ipooxkata tnv kataokun oxioawv, n.x.0e φépovtec toixouc: Bλεne unodεiεic oxetikα με tn σatikn. To µ π λo kαp iα µ taoudiakou konnc,obnye i 0ε μia anotoun avtipaaon tou uynxavmuos. autnv tnv nepintwn Te to unxavma aueooc ektoc λεitoupyiac. AivTe npoooxn otic diaotaogeic twv diakwv leiavoc. H diautepoc tn6 diatpnonc npenla va taipiae otn φλν τc a uno0doxnc 8 (M 14), 19 (M 10). Mn xpooiopoie Teuxia ouotolnC n npoosapuootika. Mn xnpouponoiite note diokous konns yia Exovdpoua. Mnu unoabaalte touc diokous konnc oe nion ano ta nayia. Tnpeite Tc oxtekec 1E Tn ouvapuooyon kai tn xpnon tou λi avtikou epyaieou oyiec tou kataokeuaoTn. Ipooox!To λ λντ σ oouexicva kivitei akoum eTa tn theon tou mXavmuotc ektoC leitoupyia. Mn ouophiyyeTo µ η xαv nµa 0tn µ ν η Mny euntpenote noe o naia t npon Tou mnxavmuato. H Bosch eyyuatai tnv ayoyn leitoupyia tou mnxavmaoc movo otav yia to mnxavma auto xpnoioloivta ta npoBLeNoEvayvnoia EApntmuata.

Υποδείξεις σχετικά με την στατική

Σχιαμες Σε φέροντες τοίχους Σύκεινται Στην DIN 1053 Mερος 1 ἡ στις αντίστοιχες διαταξείς της εκάστοτε χωρας. Oi napouoeos onyiec npenei va tnpouvta onomega note. Piv apxiaeTe Tnv epyaia oac oumuouleveiteTov unTuvo yia tn otatikn, tov apxtektova nTnv apuobia dEtuovon doukw kataokewv.

Montage van de beschermingsinrichtingen

Pniv ano kaeE npyaia oTo iio To mXavnpa byaTeTo pic ano Tnv npica.

Beschermkap

TtC epyaoiec 1e biokouc EoxoipoiatoC/Knnc npEeIvaivauvapuooyneoc o npoqulaakntnpac6. AvoiETo µ α λ ° σ φ η 7. TOnoTheToV npOpuLakntpa 6 enavw 0To lauToou aEova TnC KepaAInc Tou UnxavmuatoC onWc paivTeai Otnv Eikova.Ta KwdiKa EkEvtpa Tou npOpuLakntpAp npEne1 va TaipiaEouv otic avtiotoixEc ykonec oTo lauToou aEova.  NATnOte Tov npoPuaKtnpa EnaW oTo LaioTO aEova WOnou To npiIaImu TOU npoPuaKtnpa va KaioeI Otn pAavTaTO mXavMuAtoc KAI Ta KwDiKa EKKeVTpaVa "Piaoov" OTNV NpIepEpiakn EYkONn TOU Laiou TOu aEova.  TOnoTheToT npOpuAakTnpa 6 0tn θEon nou EtiuMeite (0tn θEon EpyaoiaC) πepiotpéφovtac Tov με φopa avTiθeTn EkivncTwv δeiktw Tou poLoyiou. PuθμiαTE Tov προφιλακτήρα 6 kata τέτοιo Tρόπο, ωτε ο σηθηριαμός va μην EKTOEUXEETPcO TO Μεροσ Tou XεIPIaTη. YnodEiN: KwDIOKoONUINeVA EKKeVTpa OTOV npooulaKTnpa 6 eyyuovvtaI Tnv ouvapmoLoyon Tou movou kataaAau yia ToV ekaoTote TUNo mXavmuatoC npooulaKTnpa. H anouuvapmoIoyon 8IeXayetai με tov avtiθετo τροπo.

Beschermkap

oLec TIC epyaoic µ To mXavna npenla viaiv auvapmooynEvn n npo0eTn la3. BiodwTe TnV npo0eTn laa 3 oTo δ iO n apioTePo epo ts KepaAns Tou mXavmaToc, avaloya eTov Tpno nou epyaZe0E. PpOoTeTn LaaBn με aVaaToλn Kpaδaμωv

TRILLING

REGELING

H npo0eTn laBn nepiopiE1 oTo elambdaioTO touc kpaabaouc kal kahtota etai duvatn ma nepiooTepo avetn k aqaaenepyiaia.  Mn δi λ γ kaia µ τaτp o n otnv npoarnt laa Mn ouvexiετe va xρησμοποιειτε μia tuxov xaalαμενη προθετηλαβή.

Beschermkap voorzijde

Σις εργαείς Με τον ελαστικό διακο λειανας 13 ἡ Με την ποποειδό Βουρταα 16/ τη διακοειδό Βουρταα/το πιδοειδό διακο συνιαται Μουναρμολόγησι Κου προφυλακτήρα χεριόι 12 (ειδικό Εξάρτημα). Ο προφυλακτήρας χεριόι 12 στερεώνεται Με την προσθετη λαβή 3.

Montage van de veiligheidswerkzaamheden

Piv ano ka3e εpyaia oTo iio to mnxavma byaεTe To pic ano tnv npica. Xpnooioite anokkoiotika epyaia twv onoiwov avwatoC eniPentoc apiooc stpoopew ivai toulambdaiotov toco uynlooc ooo o meyiotoc apiooc stpoopwv tou mnxavnmuatoc xomega qoptio. Kata tnvyepyaia oi diakoi ExovopiauatoC kai koninc eepmaivovtaui npboolka-mnv touc evyicTe niv kpuwoov. Kaθapiετe tov ἀξονa kai oλa ta uno ouvapμολόγησι Εξαρτήμata. Γι a τη σύσφιξη kai to λύσιμο των λειαντικών εργαλείων ακινητοποείτε tov ἀξονa 5 μετο πλήκτρο μανδάλωσης 4. PntnoTe to nIrktpo mavdaalwoc 4 mOvo otav o aGovac leiavoc eivai akivtoc!

Afsluiter/klep

Δiν προooxη σις διασταδεις των διακων λειανός. H διαμετρος της διατρηος πρεπειν τατρίαςι στη φλάντις unθοδoχής 8 (M 14), 19 (M 10). Mη xρησιμοηοιείτε τεμαχία συστολής η προσαρμοστικὰ. Otau xpoiooieite diauavtoioko konnc npooexte va tauticovta to β eLooc evoiEng opaac npiotpOgnc 0to diauvtoioko kai npopa npiotpOgnc tou mXavnmuatc (eLooc evoiEnc opaac npiotpOgnc otnv Kepaan Tou mXavnmuatc). Tn ouvapoloynon 5e Tn oElaOa E TIGKOVc. BiodwTe to nepikoxlio ouoepiEnc 10 kai ophiTe to e to yavtcokkEIDO (beta E KEPaAlio «Pepikoxlio taxuouoepiEnc»).  Φλαντα unòdoxns γia αξova λειανος M 14 T0o diakEvto TnC φλν τa c UIOOxNc 8 EeI NEpaTei EaC DakTuioC O (IIaOTiko EgApTma). Av o daKTluio C O Ie i Eivai XaaoEvoc npenei va avtikataoTaei aoeowc (apit. napayyEiaC 1600 210 039) npiv ouvapmooynEi n pfavTca unooxns 8.

Flens voor gladde as M 10

H φλáντα unθoδoxnç 19 μπορει va xρησιμοποιηθει κι aπο τις δυο πλεύρες. Για διαμαντόδικοκους kοπίς πρέπει va tonotheTnEi oToV aEova laiaovc 5 nepiotpaumevoc kata 180° H diatpnon Tou diaaavtodiokou konc (0 20 mm) npenv taiazixomegaic «naiyvi1o TPO npiiaiio TNC pfavntac unoox19. Mn xnooioie Teuaxia ouotoln c npooapooTik.  Mετα ηιναρολόγησιου λειαντικό εργαλείου και πριν ηεόσιου μηχανηματος ελειούργia ελέγξε, av ολειαντικό εργαλείο εῖαι σωτα αυναρολογημένο και μιρείναπρειν τηνεύθερα.

Glijschijf (geleideschijf)

(για ἀξονα λεἰνός M 14) Avaloya µ TnV EKAsOTe XpOan, apaipote EVEXOevwTov npooulambdaTnpa 6 kai ouvapuoloyntov npooulambdaTnpa xepiwv 12. ToOnTeTne Tnv EIDIK PAAvtca unodox8 (EIOKO EApTma, api. napayyEIAIc 2 605 703 028) kai to piniD0EiD iako Ieavoc OTov AGOva 5. Biodot to nepikoxo ouphiEIG 10 koi opiETo e to yavTcokkEIO.

Elastische schijf 13

Avaloya µ TnV EKAOTOTe Xpno, apaipote EoexouevwTov npoquakntpa 6 kal ouvapuooyntE tov npoquakntpa xepuiv 12.

Monteer volgens de afbeeldingen.

BiodwotE to oTPOyyuLo nepiKoXlaio 15 kai OphiTe to µ to yavTcokkεIδo.

Borgmoer 16 / borgmoer

(για ἀξονα λεἰνός M 14) Avaloya µ TnV EKAOTOTe XpHOn, apaipote EVOEXOUEWCS TOV PPOUlambdaTnpa 6 KAI Ouvapuolooynte Tov PPOUlambdaTnpa Xepiow 12. To λ λντ epyaieo npenei va mnpei va BioWe i oTov aOva 5 eXpV aKouuunnoeI oTaEpa oTo neplaiaio Tou aOva, oTo Tepa Tou anepawatoc Tou. φ τ to u' eva yepavikokk

SDS-snelspanmoer

(voor gladde as 14)

Avti yia to nepikoxlio ouoepiE 10 mopei va xnooiopointhei to npikoxlio taxuouoepiE 11 (Eldko EApTna). M' autov tov tpono ta λ iavtiká εργaεia μπopoiv va ouvapuλoynθouv xωpiς εργaεia.

Het snelsluitende spanmoer 11 mag alleen worden gebruikt voor het scheiden/snijden.

Gebruik altijd een geschikt snelsluitend spanmoer 11.

Kata to ophiesto npooet, n aeupa tnv eiypaqn va un deixvipoc to pepoc tou diokou laivanc-to beoicnpenvi aevipc npoc to evdoikto nmuoi 20.  Akivntoioiote tov aEova µ to nAikto maVdAawonc 4. ZIeTe TO nepiokxli0 taxuouphiIeNc nepiotpEovTac duvata To bioko lambdaocmE popa idiaumEkvIn Tc nepiotpOphC Twv deltaTwv Tou poLoyiou.  'Eva kavoviká σερεωμένο, αθικτο περικόχλιο taxuωύφιξης λυεται εύκουλα περιστρέφοντας tov auλακτό δακτúλιο με το χέρι με φορα αντίθετη εκεῖνης Σης περιστροφής των δεικτών του pολογιό. Mn luveTe note oqnvwEvna nepiKoxlaia toxuouophienc me Tnv neva aalaa xpoaionoieite yavtckkEio.To noeTntoe to yavtckkEio onwc paivetai otnv eikova.

TOEGESTAAN voor dit werk

Mnpoov va xpnaiouointhetaov ola ta λ λ λ λ λ epyaia nou avapoeovtai otic napooe c onyiec xepiouo. O epttoc apiouc oopov [min-] n avtoia n tpipepeiaikn taxta [m/s] tou uno xon aneavtkou evaaieou npenei va avtoixei Toulambdaio TIC TIEC nou avapoeovtal otov nivaka. I'auto npooexe navtoe tov eNITpENTo apioo stpoowv/tnv eNITPENTn neippeiaikn tauxnta otnv etiketa twv λ eavtkov epyaaleiw.

	μεγ. [mm]		[mm] d	[min-1]	[m/s]
	D	b
b d	100	6	22,2	11 000	80
	115	6	22,2	11 000	80
	125	6	22,2	11 000	80
D	100	-	-	11 000	80
	115	-	-	11 000	80
	125	-	-	11 000	80
b d	70	30	M 10	11 000	45
	75	30	M 14	11 000	45

Inschakelen

Let op de netspanning:

H taon tnc nync npuatoic npenla va avtoixei nnpwoc otnv taon nou avaypaefetai otny nivakida tou kataoekuaotn navw oto mnxavna. Mnxavnuatae avaypaumevn taon 230 V λI toupyov eniogkai 220 V.

In- en uitschakelen

Tva va 0e0eTe to mXavnma oE leitoupyia ω θησ τ to diaKoTTN ON/OFF 1 npoc ta eunpoc. Tia va akivntonoin8ei natnoTE to diakottn ON/OFF 1 oTo mnpoovtou epoC expi va avdaawoei. Tia va 0e0eTo uXavma EKTOs Aetoupyiaac aonote To diakontn ON/OFF1 ELEUepo n, avtioa, natote tov oTo piow eposou.

Let op de draairichting!

EeYxTeTa aeavTka epyaia npiv ta xpoaiomoiagte.To aeavtko epyaiaoipnvaiv aoyoa ouapmoaymevo kai va mnpei va peiotpepetai eueuhepa. dEaye doikn otnv npae n apiovovta c to mxaVma va eypaoe i toulambdaotov 30 6eutepoIeTTa xwpic optio.Mn xnpaaonoeiTe xaaloueva, n otpoyyua n kpaadocmueva aeavtka epyaia.

Elektronische snelheidsregeling (Constant-Electronic) (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

H nλεκτρονικό σαταθεροποίηση (Constant-Electronic) διαπρεί τον αριθμό στροφών κατά τη λειτουργία χωρίς και UNO φορτίο οχεδόν αμετάβλητο, εξασφαλιζοντας ἐτοι τήν Μομιόμορψα παύδοῦ έργασίας.

Bescherming tegen overbelasting (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

επeipintwon unepofoianc o kivntnpac staataεi. DiaKOte aoeos cTnV unepofoption tou mXavnmuato K apnoTe to va εpyaaθei μe to eviato apioo σtpoovxomega φoptio 30 δeutepoλeTTa πepinou yia va κpuωe1.

Voorselectie van het toerental (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

PnoeuiEeTov anaitouuEvo apiOo oTPOoWvueTov TPOXIOPOUHMIaO 2 Omuwva uTov nivaka oTo KΦaAlio «TexviKa xaapkntpiOTiKa mXavHMaTOc (PpooeyyIOTIKcTiEc).

Aanwijzingen voor het uitvoeren van werkzaamheden

uoqiyyETo uno katepyaia Tejaxio av auto δ 0ta0eponoieitai ano to idio tou to bapoc. Mny eipapuveTo unxavma too noLu, wTe va otaatnoe i va kiveitai. Kata nTv epyaia oi diaokoi δp i aσc kai konic 0epaivovtai unepBoIka- mTv Touc yyicTe npiv Kpuowouv.

Onderhoud

 Ta kaIutepa anotetEeOmuata kata to Eexovdpiau nTeuxaivovtai e ywviec npooBolnC 30° ews 40'. Kivite to uynavma «mpoc-niooM' autov tov npono dE 0epaivetai unepBoIAk ta to unokatepyaoia Teuaxio, dEv eTaaAeTai o xpwauiooctou kai dNmuoyouvtai auakwoeic.  Mn xpoioponoieite note biakouc konnc yia epyaoic exovopiauotc.

Vervanging van de slijpschijf (Aanvullende slijpschijf)

MTo piniD0e1o dioka laiaovc (EiDiko EApTma) npoeite va kaTepyaotnte KauiAEC epiapaveieC kai diatouec (XapaEic). Oi piriioeic diakoi exouv onmuvtika eyaalutepn diapkeia ω λµη xpnoc ano ta omupidoou, xaunlotepn oAthm 0opoukai xaunlotaepc 3epmuokpaoe λeivonc.

Snijden

 Kata nV konn mnv aokite niEon, mTnOtpeBawvTe to bioko kai mnv tov taIavTeUeTe. EpyaZc0e 1e uTpiA npowon, katalnn yia to uno katepyaia uliko. Metatn diakonntn Leitoupyiaoc Tou nXavmuotc m nppevapertouc biokouc KoicpiEovtac Touc Ota Paiyia.  HKATEeUthetaon npoc Tny onoia 0iEayetai n Konn Eival onmuavticn. To µ η xαν η µa πρεπεινα εργαζεται παντοτεavτιστρομα·γι' auto μην oδηγειτεto µ η xαν η µa προςynäλλn kατεύθυνοιn! Διαφορετικα unαρχει kivδυοςvα πεταχει aεξελεγκτα εκτόςtouης. Tia va Koετε διατομες (προφίλ) ἡ τετράγωνους σωλήνες αρχίοτε καλύτερα έπην πλευρά που εχει τη μικότερη διατομή.

Snijden van steen

XpouoioTe KaUtepa diuavToiKO KOnC. Ia va anopuyEte aqaaLwC Tc OpeBawoeic XpouoioIoTe to oupoEv oOy 17 eIOIK npooateutikKaUntpa avappofoanC. Xpnoiote to naxavna navtote e 1a avappoan oKovnc. Xpnoiote enionc npownia npostraia ano kovn.  O aToppoPHTnpac npTei va eivai EyKpiuEvoc yia oKovn TepwauTsw. H Bosch προσφέρει katáλληλους απορροφητήρες. σ τ to mnxavma 0e λειtoupyia kai tonoθετηοτε to με to μπροστινό μερος tou oupóμεvou oδηγου κοπής ΘΟ unô katεργαία Tεμαχι. Epyaczo8e με έτρia npωθησ, kaṭaλληλγi to unο katεργασι uλικό (εικόνα). Kata nV koni iiaitepa oKnnpov uno katepyaoia ulikov, n. x. okupodémuatoC nou nepiexi nolambda xaikia, o diauavtoiokoC koinc mnpei va unepoepuavthetai kai va unooTc i bAβn. zaphc evdoEiyn y' auto eivai evac maiz µ to diauavtoioko konic πeipotpoefoevoc otefavooc onivtnpioou. autHy tvn nepiittwn diakoyte tnV konn Kai apnoTe to diaumvtodko konnc va nepiotpapei liyn wpa xwpi c optio kai uno To µ γ 1 0 aipOoov yia va KpuwoeI. Aiothnta 25aattwov npo0ooc kata nV epyaoia kai npiotpoevoc oTeavoc Onivnpoou anoteLoov evEiEic Tc aBluonc tou diauavtOikou konnc. Me ouvtouc toe c o' eva aeavtiko uliko (π.x.aoBεoTol) mOpεite va tov e naatpoxioe.

Onderhoud en reiniging

Piv ano ka3e εpyaia oTo iio To mXavma β γ τ to qic ano tnV npica.  Δ iatnpesite to mnxavnma kal tic oxioe c aepioou navta katheta  Kata nV katepyaoia µ taalwv uno Eaipetika duuveic ouvthetakec epyaiaacnnpoei va katakaaiei aywuyn okvon 0to eowtepiok tou unxavnatoc.H npootatetukn movwn tou mynavnatoc npoei va empeaaei apvtik. autec tic nepiTTwoic ouviotatai n xpnojnia moviuc ykataotaonc avappoqnonc okovnc, o uoxvoc kaepiaouc twv oxiouw aepiooue iieueaevoaepa kai n ouvdon ev oepa evoc autoatou diakontn diapponc. Av npoLcTc EeIeIeIeVcEeOouc kataoekunc kal eYxou oatauTnoi KaonTe to mXavma, tote n EIOKeun Tou npenla va avatEoi Eva EosouioDtoEv ouvpeio nEktpikovnXavmuTow Tc Bosch. Otau nnpoopiec kaiotav npayyEeAe avtAAakTik,napakaouε va avaepert onwoobnot to 10psiKwiko api0o nou unapxei otnv nivakiokaataokEuaoT!

Milieubescherming

 Avakukwano npwov uawavvti anoupan anoppiaTsw To mnxavma, ta e1diKa Eapntmuata kai n ouokuaoia Ta npenla va anooupovtai yia e naevnEepyaioa ie trono phiiko npoc to nepiabaaov. Autc oI obnyiec xpnans exouv tunw0e1 oe avakukawmu evo xapti Ieukaou evo xwpic Xwipio. Tia nTv avakukwon kata 6i0c ta nlaotika mepn tou mnxavmuato c epouv eva oxetikoxapaktnpioo.

Klantenservice

Avautikα oxεδia kai πληροφορieç γia avtaλλακικα θα βρειτε στην ηλεκτρονική διεύθυνησ: www.bosch-pt.com Robert Bosch A.E. Knphiou 162 12131 Περιστέρι-Αθήνα [phone] KENTPO [phone] KENTPO Fax. [phone] Fax [phone] www.bosch.gr ABZ Service A.E. [phone] SERVICE Fax. [phone]

Conformiteitsverklaring

Δηλωµ unevuwoc ot to npoiov auto Eknnpwvei touc E\xnC kavovioouc n Kataoekuaotikc s ouotaoic: EN 50 144 oμwva μe tic diataeic twv Odbiyaw 89/336/EOK, 98/37/EK. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification  i.v. NiOgcu Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Tnpouμe to δikaiωma aλλayωv Teknik veriler

Avuc taşlama		PWS 700	PWS 7-100	PWS 7-115	PWS 7-125
Sipariş no.		0 603 402 0..	0 603 402 0..	0 603 402 0..	0 603 403 0..
GirisGPCU *	[W]	700	720	720	720
ÇişkışGPCU *	[W]	390	400	400	400
Bostaşaki devir sayıssi	[/dak]	11 000	11 000	11 000	11 000
Taşlama diski capi, maks.	[mm]	115/125	100	115	125
Taşlama mili disi		M 14	M 10	M 14	M 14
Sabit elektronik		-	-	-	-
Devir sayişi onicine		-	-	-	-
Ağırkışı (aksesuarsüz), yak.	[kg]	1,50	1,50	1,50	1,50
Koruma sinificant		☐ / II	☐ / II	☐ / II	☐ / II

Avć拾 taşlama		PWS 720	PWS 8-125 CE	PWS 850 CE	PWS 9-125 CE
Sipariş no.		0 603 403 0..	0 603 404 7..	0 603 404 7..	0 603 405 7..
Girişicensi*	[W]	720	800	850	900
Çalıkicensi*	[W]	400	420	430	440
Boştaki devir saymiş	[/dak]	11 000	2 800-11 000	2 800-11 000	2 800-11 000
Taşlama diski capi, maks.	[mm]	115/125	125	125	125
Taşlama mili disi		M 14	M 14	M 14	M 14
Sabit elektronik		-	●	●	●
Devir sayişön/seçimi		-	●	●	●
Ağırkıngl (aksesuarsiz), yak.	[kg]	1,50	1,50	1,50	1,50
Koruma sinificant		☐ / II	☐ / II	☐ / II	☐ / II

Lütfen aletinizin siparis numarasina dikkat edin. Aletlerin ticari kodlardehyiokl alabilir. * Bu veriler, [U] 230/240 V'luk anma gerilimleri icinGPCERlidir. Daha duşuk gerilimlerde ve değisik ükelere özgü tiplerde bu verilerdehye bilir. Devir sayisi on seçimi (Tip CE)

Malzeme	Uygulama	Uç	Ayar Düğmesi
Plastik	Polisaj	Lamelli uz	1
	Perdah	Polisaj keçesi	1
Metal	Perdah	Cila diski	1
	Boya kazıma	Zimpara kalıkıkı	2-3
Tahta, Metal	Firçalama, Pas kazıma	Çanak:fırça,Zimpara kalıkıkı	3
Metal, Taş	TaşlAMA	TaşlAMA diski	4-6
Metal	Kazıma	Kazıma diski	6
Taş*	Kesme*	Kesme diski ve kılıvuzkızak	6

* Taslarin kesilmesine sadece kılıvuz kizakla (aksesuar) musaade vardu.

Gebruik volgens bestemming

Bu alet; su kullanmadan metal ve taş malzemedeki kesme, kazima ve fırçalama ileleri iocin gelifistilm,stir. Taşlar kesilirken kilavuz kizak kullanilması gereklidir. Elektronik kontrollü aleler icin: Musaade edilen uçlarla bu alet zimpara ve polisaj ileri icin de kullanilabilir.

Informatie over geluid en trillingen

Ölçüm değerleri EN 50 144'e gäre belirlenmektedir. Aletin, frekansa bagiml uluslarasis ses basinci seviyesi degerlendirme egrisi A'ya gore tipik gurultu seviyesi: Ses basinci seviyesi 88 dB (A). Calisma sirasindaki gurultu seviyesi 101 dB (A)'dir. Koruyucukulaklikkullanin! Deigerendirilen tipik ivme 5,0m / s² Titresim sönumlendirici ilave sap kullanlirken, ilave saptaki el-kol titresimi olagan kosullarda 2,5 m/s² den daha Düşuktür.

Onderdelen van het apparaat

1 Açma/kapama Şalteri 2 Devir sayisi ayar duğmesi (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE) 3 ilave sap 4 Mil kilitleme dugmesi 5 Taşlama mili 6 Koruyucukapak 7 Germe kolu 8 Baglama flansi (O-halkal M 14 ta'lasma milinde) 9 Kazima/kesme diski* 10 Sikma somunu 11 SDS-lic hizl germe somunu (M 14-TaIama mili icin)* 12 El koruma parcasi* 13 Lastik zimpara tablas* 14 Zimpara kagidi* 15 Yuvarlak bisher somun* 16 Canak firca* 17 Emici koruyucu kapakl kilavuz kizak* 18 Elmas kesme diski* 19 Bāglama flansi M 10 * Kullanim kavuzunda tanimlanan ve sekkileri gõsterilen akesuarin mutlaka teslimat kapsaminda bulunmasi gerekmez!

Voor uw veiligheid

 Alette güvenli bir bicimde calisabilmek icin, kullanım klavuzu ve güvenlik talimatlarini dikkatlice okuyup, belirtilen hususlara titizlke uymalisıniz. Ayrica ektekti kitapçikta belirtilen genel güvenlik talimatina da uyulmaldir. Aleti ilk kez kullanmadan.Once, bu işi bilen birisinin gozetiminde birSure deneme yapın. Koruyucu gozluk ve kulaklik kullanin. Calisirken gvenliginizi artirmak icin koruyucu is eldiveni, saglam iS ayakkabilari, kask ve onluk gibi diger koruma donanimlarini da kullanin. Calisma sirasinda ortaya cikan tozlar sagliga zararli, yanici veya patlayici olabilir. Calisirken uygun koruma onlemleri almak gerekir. Ornek: Bazı tozlar kanserojen sayllr. Bunedenle uygun toz ve talas emme donanimi kullanin ve koruyucu maske takin. Hafif metal tozlari yanabilir veya patlayabilir. Malzeme karisimlari bazi durumlarda cok tehlikeli oldugundan calisma yerinizi daima temiz tutun. Calisma sirasinda sebeke böglanti kablosu hasar gorecek veya ayrilacak olursa, dokunmayin ve hemen sebeke fisini prisden cekin. Aleti hiçbir zaman hasarl baglanti kablosu ile kullanmayin. Açık havada kullanılan aletleri, maksimum 30 mA'lik tetikleme akimi bir hatali akim (FI) koruma salteri uzerinden elektrik sebekesine baglayin. Aleti yagemur altinda veya islak yerlerde kullanmayın. Calisirken aleti daima iki elinizle sikica tutun ve calisma pozisyonunuzun guvenli olmasina ozen gosterin. Is parcasini emniyete alin. Is parcasini bir sikma tertibati veya vidali mengene ile sikma elle tutmaktan daha guvenlidir. Kabloyu her zaman aletin arkasinda tutun. Aleti elinizden birakmadan once daimakapatin ve aletin tam olarak durmasinibekleyin. ■ Elektrikler kesildiginde veya sebeke fişi prisden ciktigianda hemen acma/kapama salterini boşa alin ve baslangic konumuna getirin. Bu sayede elektrikler geldiginde aletin kontrl dişi calismasi onlenir. ■ Bu alet sadece kuru kesme/taşlama,islerinde kullanilabilir. Aletle yapilan her turlu calismada ilave sapin 3 mutlaka takili olmasi gerekir. Alet ucunun yüzey.altinda gizli herhangi bir elektrik hattina veya aletin kendi sebeke kablosuna rastlama olasili bulundugundan, aleti sadece izolasyonlu tutamağindan kavrayin. Gerilim altindaki herhangi bir kabloyla temasa gelindiiginde aletin metal parcalari elektrik akimna maruz kalir ve elektrik carpmalari ortaya cikabilir. Görünmenyen ikmal sebeke hatarini belirlemek üzere uygun tarama cihazları kullanin veya bölgizdeki ikmal sirketinden yardim alın. Elektrik hatlariyla temas yangin cikmasina veya elektrik carpmarina neden olabilir. Hasarli bir gaz hatti patlamalara neden olabilir. Bir su borusunun icine girme maddi hasarlara veya elektrik carpmarina neden olabilir. Kazima/kesme diskleri ile calisirken mutlaka koruyucu dapat 6 takili olmalDIR. Lastik zimpara tablasi 13 veya canak firca/disk firca/yelpaze taayici 16 ile calisirken el koruma parcasini 12 (aksesuar) takmanizda yarar vardir. Taşlari islerken toz emme tertibatı kullanın. Kullanacagini fiz elektrik supürgesi taş tozunun emilmesine musaadeli olmaldir. Taşlari keserken kilavuz kizak kullanın. ■ Bu alette asbest iceren malzemeler i splenemez. ■ Bu alette kullanacaginiz uzclarin musaade edilen devir sayisi en azindan aletin boştaki devir sayisi kadar olmalidir. Taşlama/zımparalama uzclarin kullanmaya baslamadan once kontrol edin. Uçlar kusursuz bicomde alete takilmis olmani ve hisbir yere temas etmeden, serbeste donüyor olmaldir. Alete yükbindirmeden en azindan 30 saniye kadar deneme calistirmasi yapın. Hasar görmüş, yuvarlakiğın kaybetmiş vya titresimiconciliation taşlama uzclarin kullanmayin. Taslama uclarini darbe, carpma ve yağlanmadan koruyun. Aleti sadece calisir durumda is parcasina yaklastrupin. ■ Ellerinizi dōner haldeki taşlama uçlarindan uzak tutun. Aletin donne yönüne dikkat edin. Aleti daima, calisirken ortaya Çiçakac kivicimlar ve taşlama tozlari kendinizden uzaklasacak bucimde tutun. Metaller taşlanırken etrafakivilcim yayoir. Bu kivilcimar nedeniyle kimsenin tehlikeye girmemesine dikkat edin. Yangin cikma tehlikesi oldugundan calisirken yakininizda (kivilcimarin sicrama uzakliginda) yanici malzeme bulunmamalidir. Örneğin taşıyıci duvarlarda oluk ve kanal acarken dikkatli olun: Statik ile ilgili uyarlar böümüne bakın. Kesme diskinin bloke olmasi aletin geri tepmesine neden olur. Bu durumlarda aleti hemen kapatin. Taslama disklerin ölcülerine dikkat edin. Delik capi bölgama flansina 8 (M 14), 19 (M 10) uymalidir. Redüksiyon parçası veya adaptork kullanmayın. Kesme disklerini asla kazima islerinde kullanmayin. Kesme disklerine yan taraftan baski uygulamayin. Ureticinin, alette kullanilan uçlarin takilmasi ve kullanımasina ilşkin talimatların mutilaka uyun. Dikkat! Taslama uçlıı alet kapandin sonra da bir sure serbest DONUSTE DONER. Aleti mengende sikmayin. Cocuklarin aleti kullanmasina asla izin vermeyin. ■ Bosch anecdak, bu alet icin öngörulen original aksesuar kullanldigi takdirde aletin kusursuz islev gorecegini garanti eder.

Waarschuwingen over statische elektriciteit

Taşiyici duvarlarda açilacak oluk ve kanallar DIN 1053 Kılım 1 normlarina veya aletin kullanıdlı ülkein yönetmeliklerine tabidir. Bu yönetmelik hülkümlerine kesin birbicimde uyulmaldir. Çalımaya baslamadan.Once, sorumlu statikci, mimar veya yapilardan yetkili merciin gürşün alın.

Montage van beschermende uitrusting

■ Aletin kende bir calisma yapmadan once sebeke fisini prisden cekin.

Beschermkap

Kazima/kesme diskleri ile calisirken mutlaka koruyucu dapat 6 takili olmalidir. Germe kolunu 7 gevsetin. Koruyucu kapaşi 6 sekilde görtüdlügu gibi alet basinin mil boynuna yerleştinir. Koruyucu kapaşın kod tırnakları mil boynunun ilgili oluklarına uymaldir.  Koruyucu kapaçın bundu aletin flansına oturuncaya ve kod tirnaklari mil boynunun oluklarini kavrayincaya kadar koruyucu kapaçın mil boynu üzerine bastırın.  Koruyucu kapaşi 6 saat hareket yönünün tersine, gerekli konuma (çalşma konumu) gelinceye kadar cevirin. Koruyucu kapagi 6 öyle ayarlayin ki, kendinizefoundland givilcim gelmesin. Açıklama: Koruyucu kapaktaki 6 kodlu tırnaklar sadece alet tipine uygun koruyucu kapalık takilabilmesisini güvenceye alir. Aletin sökūlmesi aynı ilemin tersten uygulanmasıyla yapilir.

Extra handvat

Alette yapilan her turlu calismada ilave sapin 3 mutlaka takili olmasi gerekir. Ilave sap 3 yapilan işge gore alet basınin seksna veya soluna vidalanabilir.

Trillingsdempend extra handvat

TRILING

CONTROL

Titresim sonuumlendirici ilave sap titresimsiz, rahat ve guvenli calisma olanagi saglar.  Ilave sapta hiçbir degişiklik yapmayın. Hasar goren ilave sapi kullanmayin.

Elektrische onderdelen

Lastik zimpara tablas 13 veya canak firca/disk firca/yelpaze taayi 16 ile calisirken el koruma parcasini 12 (aksesuar) takmanizda yarar vardir. El koruma parcasi 12 ilave sapa 3 tespit edilir.

Montage van slijpgereedschappen

■ Aletin kendeinde bir calisma yapmadan once sebeke fisini prisden cekin.  Bu aletle kullanacaginiz uclarin musaade edilen devir sayisi en azindan aletin boştaki devir sayisi kadar olmaldir. Kazima/kesme diskleri calisma sirasinda cok isinir; soğumadan.Once tutmayın. Taşlama milini ve takilacak—butün parçaları temizleyin. Taşlama uzclarini seksmak ve gezetmek icin taşlama milini 5 mil kilitme düzmesi 4 ile sabitleyin.

Druk de spindelvergrendelingsknop 4 alleen in wanneer de slijpspil stilstaat!

Slijp-/snijschijf

Taşlama disklerinin olçülerine dikkat edin. Delik capi böglama flansina 8 (M 14), 19 (M 10) uymalidir. Redüksiyon parçasi veya adaptork kullanmayın. Elması kesme diskleri kullanırken, disk uzerindeki DONME YOUN OLU aletin DONME YOUN OKUNAN (alet basinir uzerindeki DONME YOUN OLU) birbirinin ayin olmasina dikkat edin.

Zie de afbeeldingenpagina voor de montage.

Sikma somununu 10 vidalayin ve iki pimli anahtarla sikin ("Hizl germe somunu" bolumune bakin).

Spanflens voor M 14 slijpspil

Baglama flans 8 icinde merkezlemebundunun cevresinebir O-Halka (plastikparca)yerlestirilir. Eger O-Halka yoksa veya hasarliysa, baglama flansi 8 takilmadan once mutlaka yenilenmelidir (Siparis no.: 1600 210 039).

Spanflens voor M 10 slijpspil

Baglama flansi 19 iki yönlü kullanilabilir. Elması taşlama diskleri icin baglama flansi 180° dondürülerek taşlama miline 5 yerleştilimelidir. Elmasli kesme diskinin deligi (Ø 20 mm) bağlama flansınin 19 merkezlemede bunduna hiç bosluk birakmadan uymalıdir. Reduksiyon parcabi veya adaptork kullanmayin.  Taslama ucunu taktiktan sonra, aleti calistirmadan once ucun dokru takilip takilmadiagini ve hiçbir yere surtünmeden serbesteDSLup donmediagini contro edin.

Lamellenschuurschijf (lamellenslijpschijf)

(M 14-Taşlama mili icin) Yaptiniz isin geregine gore koruyucu kapaig 6 cikarin ve el koruma muhafazasin12 takin. Ozel baglama flansin8 (Siparis no.: 2 605 703 028) ve yelpaze taayiciyi taqama mline 5 takin. Sikma somununu 10 vidalayin ve iki pimli anahtarla sikin.

Rubberen schuurteller 13

Yaptiniz isin geregine gore koruyucu kapagi 6 cikarin ve el koruma muhafazasin12 takin.

Zie de afbeeldingenpagina voor de montage.

Yuvarlak basl somunu 15 vidalayin ve iki pimli anahtarla sikin.

Kroonborstel 16/schotelborstel

(M 14-Taşlama mili icin) Yaptiniz isin gereigne gore koruyucu kapagi 6 cikarin ve el koruma muhafazasin 12 takin. Taşlama ucu taşlama miline 5 o olçüde vidalanabilmelidir ki, taşlama mili flansi mil disi sonunda siki ve sabit olarak dursun. Çatal anahtarla siki n.

Snelspanmoer SDS-clic

(voor M 14 slijpspil)

Sikma somunu 10 yerine Higgins germe somunu SDS-clic 11 (aksesuar) kullanilabilir. Bu durumda taslama uçları yardıncı anahtar kullanmadan takilip sökülebilir.

De snelspanmoer SDS-clic 11 mag alleen worden gebruikt voor slijp-/snijschijven.

Gebruik alleen onbeschadigde en foutloze spanschroeven 11.

Vidalama sirasinda, yazili tarafin taşlama diskini göstermemesine dikkat edin; ok indeks isaretini 20 göstermelidir.  Taslama milini mil kilitleme duğmesi 4 ile tespit edin. Hizl germe somunu SDS-clci'iaslama diskini saat hareket yönunde kuvetlice cevirmek suretiyle sikin.  Usulune uygun olarak takilmis hasarsiz bir hizl germe somunu SDS-clic tirtlli halkanin saat hareket yonununtersinde cevrilmesiyle gesetilebilir. Sikismi SDS-clic'i hiçbir zaman bir pensile ile gesvsetmeyin, iki pimli anahtar kullanin. iki pimli anahtari sekilde görulduğu gibi yerleşirin.

Toegestane slijpschijven

Bu aletle, kullanim kilavuzunda belirtilen butun taşlama uzcları kullanilabilir. Kullanlan taşlama uçlarınmusaade edilen devir saylari [/dak] veçevre hizlari [m/s] en azindan tablodaki verilere uymalidir. Bu nedenle taşlama ucu etiketinde bulunanressive edilen devir sayisi ve cevre yüzina dokkat edin.

	maks. [mm]		[mm]	[/dak]	[m/s]
	D	b	d
b d	100	6	22,2	11 000	80
	115	6	22,2	11 000	80
	125	6	22,2	11 000	80
D	100	-	-	11 000	80
	115	-	-	11 000	80
	125	-	-	11 000	80
b d	70	30	M 10	11 000	45
	75	30	M 14	11 000	45

Ingebruikname

Sebeke gerilimine dikkat edin: Akim kaynaginin gerilimi, aletin tip etiketi uzerindeki verilere uygun olmaldir. Etiketi uzerinde 230 V yazan aletler 220 V ile de calistirilabilir.

In-/uitschakelen

Aleti calistirmak icin acma/kapama salterini 1 oneogrutin. Sabitlemek icin acma/kapama salterinin 1 on tarafina kavrama yapincaya kadar bastirn. Aleti kapamak icin acma/kapama salterini 1 birakin veya arka tarafina basin.

Proefdraaien!

Taşlama uçları kullanmadanònkontrol edin. Taşlama ucu kusursuz olarak takilmı olmalı ve—hebir yere sürtinmeden serbestçe-donebilmelidir. Aleti boşa en azindan 30 saniye kadar deneme niteliğinde calistırın. Hasar görümş, yuvarlakiğıni kaybetmiş veya titresimli calisman taşlama uçları kullanmayın.

Constante elektronica (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Sabit elektronik sistemi aletin devir sayisini bosta ve yuke t hemen hemen sabit olarak tutar ve her zaman ayni calisma performansini givenceye alir.

Overbelastingsbeveiliging (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Aşirl zorlanma halinde motor durur. Bu durumda aleti hemen kapatin ve soğumasını-SAğlamak Üzure boşa en azindan 30 sanıye calıstırın.

Toerentalvoorselectie (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Gerekli devir sayisini ayar dugmesi 2 yardimi ile "Teknik veriler" bolumune uygun olarak tabloya gore onceden seçerek ayarlayin (referans degerler).

Aanwijzingen voor gebruik

Kendi aigrigi ile emniyetli bucimde durmuyorsa is parcasini uygun bir tertibatla sabitleyin. Aleti, durduracak kadar zorlamayin. Kazima/kesme diskleri calisma sirasinda cok isinir; soğumadan once tutmayin.

Slijpen met lamellenschijf

 Kazima isleminde 30° - 40° lik dayama aciysiyla en iyi sonuc alinir. Alete haficbe bastirak ileri-geri hareket ettinir. Bu sayede is parcasifazla isinmaz, renk degismez ve cizikler meydana gelmez.  Kesme diskini hisbir zaman kazima amaciyla kullanmayin.

Lamellenschijf (lamellenslijpschijf)

Yelpaze taşlayi ci ile ic/diş bukey yüezyler ve profiller de (kenar taşlama/zimparalama) islenebilir. Yelpaze taşlayiçilarin kullanim surelerei zimpara káğtlarindan;cok daha uzundur, calisirken daha az sesçkarırlar ve daha az isinirlar.

Doorslijpen

 Kesme islemisirasinda bastirma, acilandirma ve titreyme yaptirmayin. Makul ve islenen malzemeye uygunbir tempoda calisin. Serbest donusteki kesme diskerini yandan bastirarak frenlemyin.  Kesme isleminin yapildigi yon önemlidir. Alet daima ters yonde calismaldir; bu nedenle aleti baska yoneogr u hareket etirmeyin! Aksi takdirde ale t kontrlunuz disinda kesme hattindan disari itilebilir. Profilleri ve dört kõse borulari keserken en küçuk kesittenCLSamlamanin yarari vardir.

Het doorslijpen van steen

■ Dit gereedschap is uitsluitend geschikt voor droog slijpen/zagen.

Enogrusu bir elmasli kesme diski kullanmaktir. Köselendirme yapmamak icin özel emici kapakl kilavuz kizak 17 kullanin. Aleti daima toz emme tertibat ile kullanin. ilave onlem olarak toz maskesi takin.  Elektrik supurgesi ta tozunun emilmesine musaadeli olmalidir. Bosch uygun elektrik supurgesi sunar. Aleti calistirin ve kilavuz kizağın onkisismini is parcasina dayayin. Aleti hafif ve islenen malzemeye uygun bir bastirma kuvveti ile ve uygun bir tempoda hareket ettirin (sekil). Örneğinçakil orani yüksek beton gibiçok sert malzemeleri keserken elmasli kesme diskleri asiri olçüde isinabilir ve hasar gorebilir. Elmasli kesme diski cevresinde olusan kivilcim cemberi bu durumu gosterir. Bu gibi durumlarda kesme islemine ara verin ve aleti bir sure boşa calistirarak elmasli kesme diskinin soğumasini saglayin. Çalısma Higgins olçüde duşerse ve disk cevresinde)yogun kivilcim olusmaya baslarsa elması kesme diski korelmi demektir. Aşindirici bir malzemede kisa kesme,isleri yapilarak (örneğin kiregli kum taşa) disk yaniden keskin hale getirilebilar.

Onderhoud en reiniging

Trek de stekker uit het stopcontact voordat u werkzaamheden aan het apparaat uitvoert.

 Iyi ve güvenli calisabilmek icin aleti ve havalandirma araliklarini daima temiz tutun.  Metaller islenirken bazı durumlarda aletin icinde iletken toz birkebirir. Bu durumlarda aletin koruyucu izolasyonu,islevini gormeyebilir. Bu gibi durumlarda sabit bir toz emici tertibatin kullanilmasinda, havalandirma araliklarinin sık sık hava ile temizlenmesinde ve bir hatalı akim koruma salterinin (FI) kullanilmasinda yarar vardir. Titiz uretim ve test yontemlerine ragmen alet aniza yapacak olursa, onarim, Bosch elektrikli alelteri icin yetkili bir servise yaptirilmaldir. Butun basvuru ve yedek parca siparislerinizde lufen aletin 10 haneli siparis numarasini mutlaka belirtin!

Milieubescherming


Grondstoffterugwinning in plaats van afvalverwerking

Alet, aksesuar ve ambalaj cevre koruma hukumlineru uygun bir yeniden degerlendirme islemine tabi tutulmalidir. Bu kullanim talimati da, klor kullanilmadan agartlmis, yeniden donusumlu kagida basilmistir. Değisik malzemelerin tam olarak ayrilip, yeniden değerlordirme ilemine dokulablimesi icin, plastik parçalar isaretlenmistir.

Reparatieservice

Informatie over storingen en reserveonderdelen vindt u op de volgende pagina: www.bosch-pt.com

Bosch San. ve Tic. A.S. Ahi Evran Cad. No:1 Kat:22 Polaris Plaza 80670 Maslak/Istanbul +90 (0)212 / 335 06 00 Faks. +90 (0)212 / 346 00 48-49

CE-conformiteitsverklaring

Tek sorumlu olarak, bu urünün asağidaki standartlara veya standart belgelerine uygun olduguṇu Beyan ederiz: 89/336/AET, 98/37/AT yönetmeligi hukümleri uyarınca EN (avrupa standartlari) 50 144. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification   Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Deigisklikler mumkündür * Des idées en action.   Robert Bosch GmbH Geschäftsbereich Elektrowerkzeuge 70745 Leinfelden-Echterdingen www.bosch-pt.com 1609929 F32 (03.06) O/112 Printed in Germany - Imprimé en Allemagne
