PWS 7-125 - Açılı taşlama makinesi BOSCH - Ücretsiz kullanım kılavuzu

Ürün tipi	Taşlama makinesi
Marka	BOSCH
Model	PWS 7-125
Kategori	Taşlama makinesi
Güç tüketimi	720 W
Çıkış gücü	400 W
Boşta devir	11 000 dev/dak
Maks. taş çapı	125 mm
Mil dişi	M 14
Ağırlık (aksesuarsız)	1,50 kg
Koruma sınıfı	II (çift izolasyon)
Ses basıncı seviyesi	88 dB(A)
Ses gücü seviyesi	101 dB(A)
Titreşim (taşlama)	5,0 m/s²
Titreşim (sönümlemeli tutamak)	< 2,5 m/s²
Besleme	220-240 V, 50/60 Hz
Ana fonksiyonlar	Taşlama, kesme, fırçalama, zımparalama, parlatma (aksesuarlarla)
Güvenlik	Koruma kapağı, ek tutamak, mil kilidi, emniyet anahtarı
Bakım ve temizlik	Soğutma havalandırmalarını düzenli olarak temizleyin
Yedek parçalar ve onarılabilirlik	Bosch satış sonrası servisi, parçalar bosch-pt.com adresinde mevcuttur

Sık sorulan sorular - PWS 7-125 BOSCH

Bosch PWS 7-125'te taş nasıl değiştirilir?

Cihazı fişten çekin. Mili blokaj tuşu (4) ile kilitleyin. Sıkma somununu gevşetmek için çivili anahtar kullanın. Taşı dönüş yönüne dikkat ederek değiştirin. Somunu sıkıca sıkın.

Hangi disk çaplarını kullanabilirim?

Maksimum çap 125 mm'dir. Delik, tespit flanşına (M14) uygun olmalıdır. Elmas kesme diskleri için delik, uygun flanş ile 20 mm olmalıdır.

Bu taşlama makinesinde hız kontrolü var mı?

Hayır, PWS 7-125 modelinde hız kontrolü yoktur. Sabit 11 000 dev/dak ile döner. CE modelleri (PWS 8-125 CE, vb.) buna sahiptir.

Taşlama makinesini taş kesmek için kullanabilir miyim?

Evet, elmas disk ve kılavuz arabası (aksesuar) ile. Toz emme kullanın ve toz maskesi takın. Kılavuz arabası zorunludur.

Bu taşlama makinesi için hangi aksesuarlar mevcuttur?

İzin verilen aksesuarlar: taşlama diskleri, kesme diskleri, kauçuk zımpara tablaları, fırça başlıkları, lamelli tablalar, el koruyucu, kılavuz arabası. Yalnızca orijinal Bosch aksesuarları kullanın.

Bosch PWS 7-125 taşlama makinemin bakımını nasıl yaparım?

Her bakımdan önce cihazı fişten çekin. Soğutma havalandırmalarını düzenli olarak bir üfleyici ile temizleyin. İletken toz birikmesi durumunda, sabit bir emme kullanın.

Temel güvenlik önlemleri nelerdir?

Koruyucu gözlük ve işitme koruyucu takın. Her zaman ek tutamağı kullanın. Yağmurda çalışmayın. Taşlama ve kesme için koruma kapağını yerinde tutun.

Cihaz çalışmazsa ne yapmalıyım?

Fişin doğru takıldığından ve kablonun hasarlı olmadığından emin olun. Motor aşırı yüklenmişse, boşta çalışarak 30 saniye soğumaya bırakın. Aksi takdirde, Bosch satış sonrası servisi ile iletişime geçin.

115 mm çapında disk kullanabilir miyim?

Evet, PWS 7-125 modeli 115 mm ve 125 mm taşları kabul eder. Uygun tespit flanşını kullanın (125 mm için M14, 100 mm için M10).

Ek tutamak nasıl takılır?

Ek tutamağı (3) tercihinize göre cihaz başlığının sağına veya soluna vidalayın. Çalışmalar için zorunludur. VIBRATION CONTROL tutamağı titreşimi azaltır.

KULLANIM KILAVUZU PWS 7-125 BOSCH

Kullanım Kılavuzu

Kullanım Kılavuzu

Kullanım Kılavuzu

Kullanım Kılavuzu

Kullanım Kılavuzu

Kullanım Kılavuzu

Kullanım Kılavuzu

Kullanım Kılavuzu

Kullanım Kılavuzu

Kullanım Kılavuzu

Kullanım Kılavuzu

Kullanım Kılavuzu

Kullanım Kılavuzu

Almanca

İngilizce

Türkçe

BOSCH

İşe yarayan fikirler.

• Eylemdeki fikirler.

PWS 700

PWS 7-100/115

PWS 7-125

PWS 720

PWS 8-125 CE

PWS 850 CE

PWS 9-125 CE

PWS 8-125 CE

PWS 850 CE

PWS 9-125 CE

Cihaz özellikleri

Winkelschleifer		PWS 700	PWS 7-100	PWS 7-115	PWS 7-125
Bestellnummer		0 603 402 0..	0 603 402 0..	0 603 402 0..	0 603 403 0..
Nennaufnahme *	[W]	700	720	720	720
Abgabeleistung *	[W]	390	400	400	400
Leerlaufdrehzahl	[mi:n-1]	11 000	11 000	11 000	11 000
Schleifscheiben-Ø, max.	[mm]	115/125	100	115	125
Schleifspindelgewinde		M 14	M 10	M 14	M 14
Konstantelektronik		-	-	-	-
Drehzahlvorwahl		-	-	-	-
Gewicht (ohne Zubehör), ca.	[kg]	1,50	1,50	1,50	1,50
Schutzklasse		☐ / II	☐ / II	☐ / II	☐ / II

Winkelschleifer		PWS 720	PWS 8-125 CE	PWS 850 CE	PWS 9-125 CE
Bestellnummer		0 603 403 0..	0 603 404 7..	0 603 404 7..	0 603 405 7..
Nennaufnahme *	[W]	720	800	850	900
Abgabeleistung *	[W]	400	420	430	440
Leerlaufdrehzahl	[miin-1]	11 000	2 800-11 000	2 800-11 000	2 800-11 000
Schleifscheiben-Ø, max.	[mm]	115/125	125	125	125
Schleifspindelgewinde		M 14	M 14	M 14	M 14
Konstantelektronik		-	●	●	●
Drehzahlvorwahl		-	●	●	●
Gewicht (ohne Zubehör), ca.	[kg]	1,50	1,50	1,50	1,50
Schutzklasse		☐ / II	☐ / II	☐ / II	☐ / II

Lütfen makinenizin sipariş numarasına dikkat edin. Tek tek makinelerin ticari adları değişebilir. * Değerler [U] 230/240 V nominal gerilimler için geçerlidir. Daha düşük gerilimlerde ve ülkeye özel versiyonlarda bu değerler değişebilir.

Devir ön seçimi (CE tipi)

Material	Anwendung	Werkzeug	Stellrad
Kunststoff	Polieren	Lammfelthaube	1
	Feinschliff	Filzpolierscheibe	1
Metall	Feinschliff	Schwabbelscheibe	1
	Farbe entfernen	Schleifblatt	2-3
Holz, Metall	Bürsten, Entrosten	Topfbürste, Schleifblatt	3
Metall, Stein	Schleifen	Schleifscheibe	4-6
Metall	Schruppen	Schruppsscheibe	6
Stein*	Trennen*	Trennscheibe und Führungsschlitten	6

*Taşın kesilmesi yalnızca kılavuz kızakla (aksesuar) yapılmalıdır.

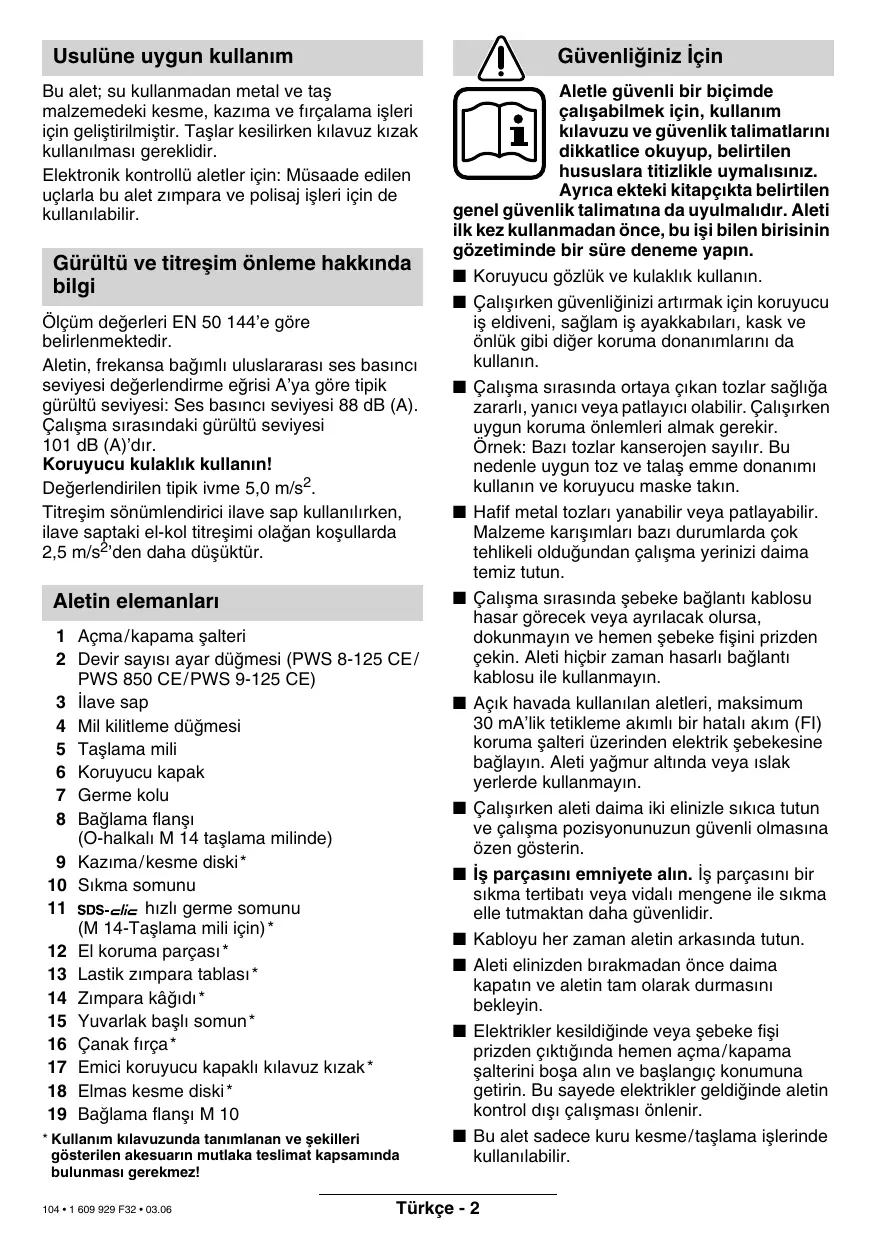

Amacına uygun kullanım

Cihaz, su kullanmadan metal ve taş malzemeleri kesmek, taşlama yapmak ve fırçalamak için tasarlanmıştır. Taşı kesmek için bir kılavuz kızak gereklidir.

Elektronik kontrollü cihazlar için: Uygun taşlama aletleriyle cihaz, taşlama ve parlatma için kullanılabilir.

Gürültü/Titreşim Bilgisi

Ölçüm değerleri EN 50 144'e göre belirlenmiştir.

Cihazın A-ağırlıklı gürültü seviyesi tipik olarak: Ses basıncı seviyesi 88 dB (A); Ses gücü seviyesi 101 dB (A). Kulak koruyucu kullanın!

Ağırlıklı ivme tipik olarak 5,0 m/s²'dir.

Titreşim sönümleyici ek tutamak kullanıldığında, ek tutamaktaki el-kol titreşimi tipik olarak 2,5 m/s²'den düşüktür.

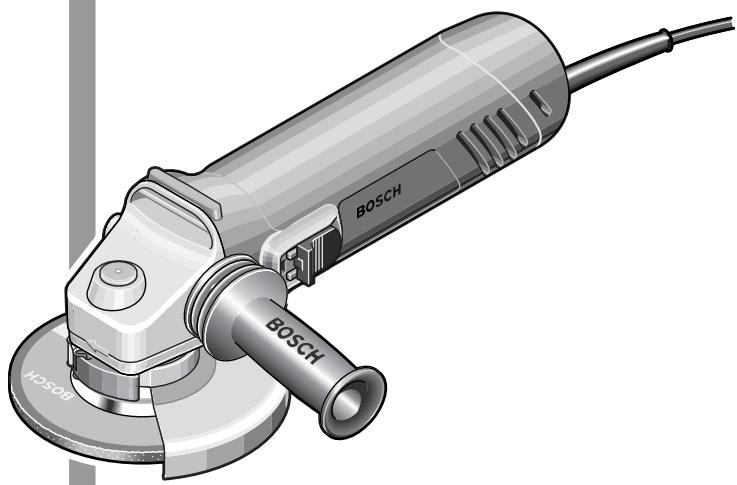

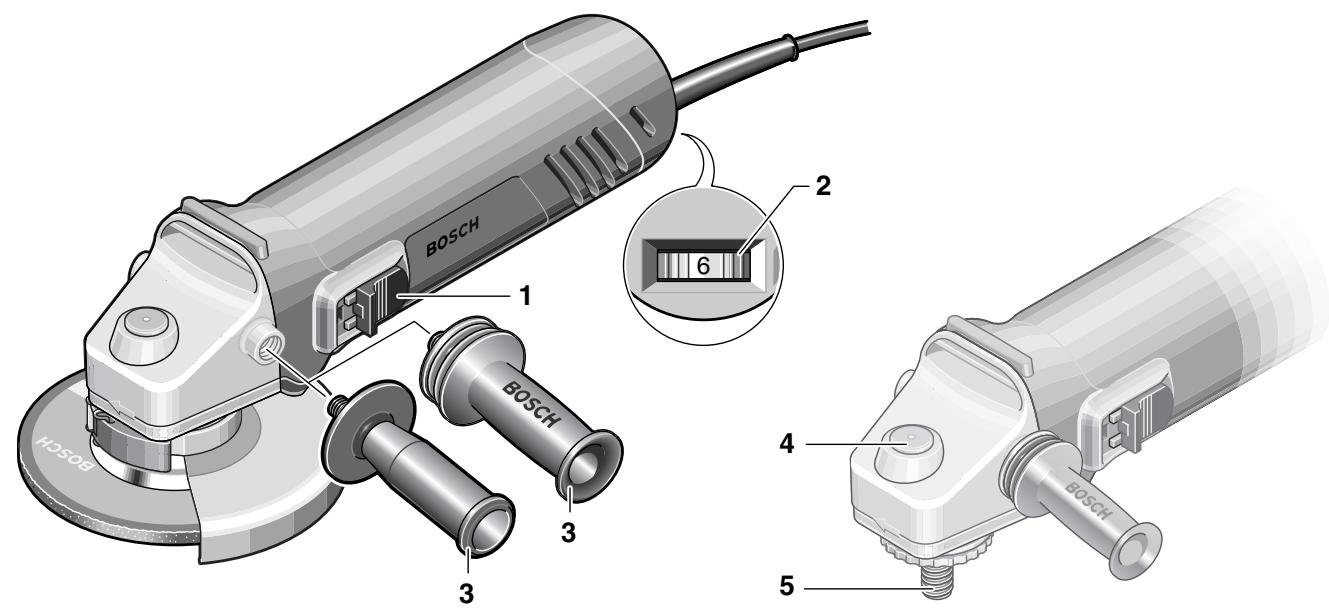

Cihaz Elemanları

1 Açma/kapama düğmesi 2 Devir ön seçim ayar düğmesi (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE) 3 Ek tutamak 4 Mil kilitleme düğmesi 5 Taşlama mili 6 Koruma kapağı 7 Sıkma kolu 8 Tespit flanşı (M 14 taşlama milinde O-ring ile) 9 Taşlama/kesme diski 10 Sıkma somunu 11 SDS-clic hızlı sıkma somunu (M 14 taşlama mili için)* 12 El koruması 13 Kauçuk taşlama tablası 14 Zımpara kağıdı 15 Yuvarlak somun 16 Fırça 17 Toz emme koruma kapağı ile kılavuz ray 18 Elmas kesme diski 19 M 10 tespit flanşı * Gösterilen veya açıklanan aksesuarlar mevcuttur. Bazıları teslimat kapsamında değildir.

Güvenliğiniz İçin

Cihazla güvenli çalışma ancak kullanım kılavuzunu ve güvenlik uyarılarını tamamen okuyup içindeki talimatlara harfiyen uyduğunuzda mümkündür.

Ayrıca ekteki kitapçıkta yer alan genel güvenlik uyarılarına da uyulmalıdır. İlk kullanımdan önce pratik olarak bilgi alın.

Koruyucu gözlük ve kulak koruyucu takın. Güvenlik için ayrıca koruyucu eldiven, sağlam ayakkabı, kask ve önlük gibi ek koruyucu donanımlar kullanın. ■ Çalışma sırasında oluşan tozlar sağlığa zararlı, yanıcı veya patlayıcı olabilir. Uygun koruyucu önlemler gereklidir.

Örneğin: Bazı tozlar kanserojen olarak kabul edilir. Uygun toz/talaş emme kullanın ve toz maskesi takın.

Hafif metal tozu yanabilir veya patlayabilir. Çalışma alanını her zaman temiz tutun, çünkü malzeme karışımları tehlikeli olabilir. ■ Çalışma sırasında elektrik kablosu hasar görür veya kesilirse, kabloya dokunmayın, hemen fişi çekin. Cihazı asla hasarlı kabloyla kullanmayın. Açık havada kullanılan cihazları, maksimum 30 mA kaçak akım tetiklemeli bir kaçak akım koruma şalteri (FI) ile bağlayın. Cihazı yağmurda veya ıslak ortamda kullanmayın. ■ Çalışırken cihazı her zaman iki elinizle sıkıca tutun ve güvenli bir duruş sağlayın. İş parçasını sabitleyin. Bir sıkma aparatı veya mengene ile sabitlenen iş parçası, elinizle tutmaktan daha güvenlidir. ■ Kabloyu her zaman cihazdan geriye doğru yönlendirin. Cihazı bırakmadan önce her zaman kapatın ve tamamen durana kadar bekleyin. Elektrik kesintisinde veya fiş çekildiğinde, açma/kapama düğmesini derhal kilidi açık konuma getirin ve kapatın. Bu, kontrolsüz yeniden başlamayı önler.

Das Gerät darf für Trockenschnitt/Trockenschliff verwendet werden. ■ Bei allen Arbeiten mit dem Gerät muss der Zusatzgriff 3 montiert sein. Das Elektrowerkzeug nur an isolierten Handgriffen anfassen, wenn das Einsatzwerkzeug eine verborgene Leitung oder das eigene Netzkabel treffen kann.

Kontakt mit einer spannungsführenden Leitung kann Metallteile des Gerätes unter Spannung setzen und zu einem elektrischen Schlag führen.

■ Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung oder kann einen elektrischen Schlag verursachen. Für Arbeiten mit Schrupp- oder Trennscheiben muss die Schutzhaube 6 montiert sein. Für Arbeiten mit dem Gummischleifteller 13 oder mit der Topfbürste 16/Scheibenbürste/Fächerschleifscheibe wird empfohlen, den Handschutz 12 (Zubehör) zu montieren. ■ Beim Bearbeiten von Stein eine Staubabsaugung verwenden. Der Staubsauger muss zum Absaugen von Gesteinsstaub zugelassen sein. Zum Trennen von Stein ist ein Führungsschlitten zu verwenden. Asbesthaltiges Material darf nicht bearbeitet werden. Nur Schleifwerkzeuge verwenden, deren zulässige Drehzahl mindestens so hoch ist wie die Leerlaufdrehzahl des Gerätes. Schleifwerkzeuge vor dem Gebrauch überprüfen. Das Schleifwerkzeug muss einwandfrei montiert sein und sich frei drehen können. Probelauf mindestens 30 Sekunden ohne Belastung durchführen. Beschädigte, unrunde oder vibrierende Schleifwerkzeuge nicht verwenden. Schleifwerkzeug vor Schlag, Stoß und Fett schützen. Das Gerät nur eingeschaltet gegen das Werkstück führen. Hände weg von rotierenden Schleifwerkzeugen. Die Drehrichtung beachten. Gerät immer so halten, dass Funken oder Schleifstaub vom Körper weg fliegen.

■ Beim Schleifen von Metallen entstehen Funkenflug. Darauf achten, dass keine Personen gefährdet werden. Wegen der Brandgefahr dürfen sich keine brennbaren Materialien in der Nähe (Funkenflugbereich) befinden. Vorsicht beim Schlitzen z. B. in tragenden Wänden: Siehe Hinweise zur Statik. ■ Blockieren der Trennscheibe führt zur ruckartigen Reaktionskraft des Gerätes. In diesem Fall Gerät sofort ausschalten. ■ Abmessungen der Schleifscheiben beachten. Lochdurchmesser muss zum Aufnahmeflansch 8 (M 14), 19 (M 10) passen. Keine Reduzierstücke oder Adapter verwenden. ■ Niemals Trennscheiben zum Schruppschleifen verwenden. Trennscheiben keinem seitlichen Druck aussetzen. ■ Anweisung des Herstellers zur Montage und Verwendung des Schleifwerkzeuges beachten. Vorsicht! Schleifkörper läuft nach dem Ausschalten des Gerätes noch nach. Gerät nicht im Schraubstock festspannen. ■ Niemals Kindern die Benutzung des Gerätes gestatten. Bosch kann nur dann eine einwandfreie Funktion des Gerätes zusichern, wenn das für dieses Gerät vorgesehene Original-Zubehör verwendet wird.

Statik ile ilgili notlar

Taşıyıcı duvarlardaki yuvalar DIN 1053 Bölüm 1 veya ülkeye özgü düzenlemelere tabidir.

Bu yönetmeliklere kesinlikle uyulmalıdır. Çalışmaya başlamadan önce sorumlu statikçiye, mimara veya ilgili şantiye şefine danışın.

Koruma cihazlarını monte edin

Cihaz üzerinde herhangi bir çalışma yapmadan önce fişi çekin.

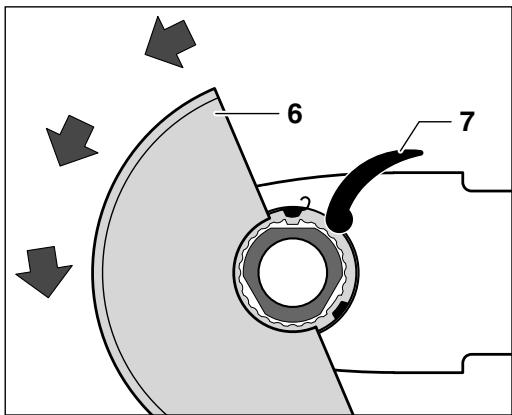

Koruma kapağı

Taşlama veya kesme diskleriyle çalışmak için koruma kapağı 6 takılı olmalıdır.

Sıkma kolunu 7 açın.

Koruma kapağını 6 şekildeki gibi cihaz kafasının mil boynuna yerleştirin. Koruma kapağının kodlama çıkıntıları, mil boynundaki ilgili yuvalarla eşleşmelidir.

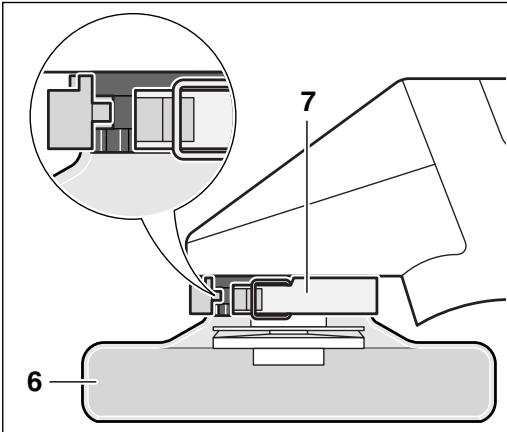

Koruma kapağını, kapağın bileziği cihazın flanşına oturana ve kodlama çıkıntıları mil boynundaki dairesel oluğa geçene kadar mil boynuna itin.

Koruma kapağını 6 saat yönünün tersine gerekli konuma (çalışma pozisyonu) çevirin.

Koruma kapağını 6, kıvılcımların operatöre doğru uçmasını önleyecek şekilde ayarlayın.

Not: Koruma kapağındaki 6 kodlama çıkıntıları, yalnızca cihaz tipine uygun bir koruma kapağının takılabilmesini sağlar.

Demontaj ters sırada yapılır.

Ek tutamak

■ Cihazla yapılan tüm çalışmalarda ilave tutamak 3 takılı olmalıdır.

İlave tutamağı 3, çalışma şekline bağlı olarak cihaz kafasının sağına veya soluna vidalayın.

Titreşim sönümleyici ilave tutamak

TİTREŞİM

KONTROL

Titreşim sönümleyici ilave tutamak, düşük titreşimli ve dolayısıyla daha rahat ve güvenli bir çalışma sağlar.

İlave tutamakta hiçbir değişiklik yapmayın.

Hasarlı bir ilave tutamağı kullanmaya devam etmeyin.

El koruması

Kauçuk zımpara tablası 13 veya fırça 16 / disk fırça / yelpaze zımpara diski ile yapılan çalışmalar için el koruması 12'nin (aksesuar) takılması önerilir. El koruması 12, ilave tutamak 3 ile sabitlenir.

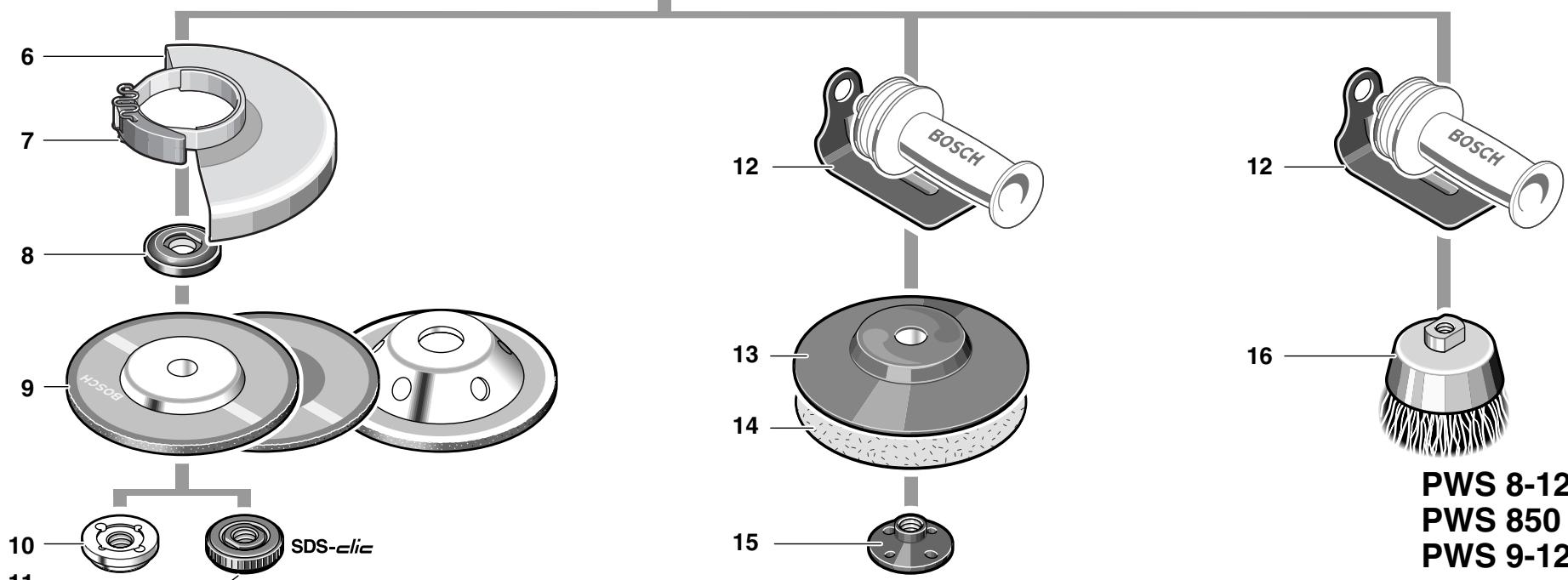

Zımpara aletlerinin takılması

Cihazda yapılan tüm çalışmalardan önce fişi çekin.

Yalnızca izin verilen devri, cihazın boşta devrinden en az o kadar yüksek olan zımpara aletlerini kullanın.

Taşlama ve kesme diskleri çalışma sırasında çok ısınır; soğumadan önce dokunmayın.

Zımpara milini ve takılacak tüm parçaları temizleyin. Zımpara aletlerini sıkmak ve gevşetmek için zımpara milini 5, mil kilitleme düğmesi 4 ile sabitleyin.

Spindle kilitleme düğmesi 4'ü yalnızca taşlama mili dururken kullanın!

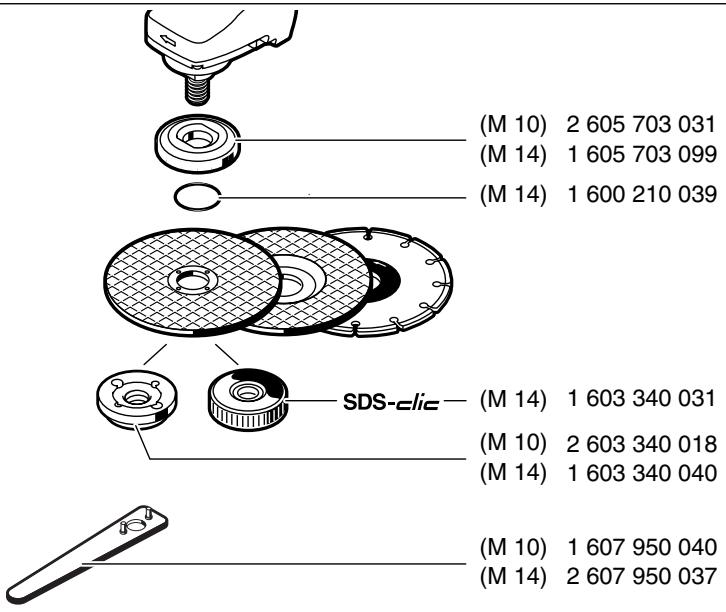

Taşlama/Kesme diski

Taşlama disklerinin boyutlarına dikkat edin. Delik çapı, bağlama flanşı 8 (M 14) veya 19 (M 10) ile uyumlu olmalıdır. Redüksiyon parçaları veya adaptörler kullanmayın.

Elmas kesme diski kullanırken, elmas kesme diski üzerindeki dönüş yönü oku ile cihazın dönüş yönünün (cihaz kafasındaki dönüş yönü oku) aynı olduğundan emin olun.

Montaj için resim sayfasına bakın.

Sıkma somunu 10'u vidalayın ve iki delikli anahtarla sıkın (bkz. "Hızlı Sıkma Somunu" bölümü).

Taşlama mili M 14 için bağlama flanşı

Bağlama flanşı 8'de, merkezleme bileziğinin etrafına bir O-ring (plastik parça) yerleştirilmiştir.

O-ring yoksa veya hasarlıysa, bağlama flanşı 8 monte edilmeden önce mutlaka değiştirilmelidir (sipariş no. 1600 210 039).

Taşlama mili M 10 için bağlama flanşı

Bağlama flanşı 19 her iki tarafta da kullanılabilir. Elmas kesme diskleri için, taşlama mili 5 üzerine 180° döndürülerek takılmalıdır.

Elmas kesme diskinin deliği (Ø 20 mm), bağlama flanşı 19'un merkezleme bileziğine boşluksuz oturmalıdır.

Redüksiyon parçaları veya adaptörler kullanmayın.

Taşlama aletini monte ettikten sonra, kullanmadan önce taşlama aletinin doğru monte edildiğini ve serbestçe dönebildiğini kontrol edin.

Fächer taşlama diski (taşlama tabağı)

(M 14 taşlama mili için)

Uygulamaya bağlı olarak gerekirse koruma başlığını 6 çıkarın ve el koruyucusunu 12 monte edin. Özel montaj flanşını 8 (aksesuar, sipariş no. 2 605 703 028) ve flap taşlama diskini taşlama miline 5 takın. Sıkma somununu 10 vidalayın ve iki delikli anahtarla sıkın.

Kauçuk taşlama tablası 13

Uygulamaya bağlı olarak gerekirse koruma başlığını 6 çıkarın ve el koruyucusunu 12 monte edin.

Montaj için resim sayfasına bakın.

Yuvarlak somunu 15 vidalayın ve iki delikli anahtarla sıkın.

Fırça başlığı 16 / disk fırça

(M 14 taşlama mili için)

Uygulamaya bağlı olarak gerekirse koruma başlığını 6 çıkarın ve el koruyucusunu 12 monte edin.

Taşlama ucu, taşlama mili dişinin sonundaki taşlama mili flanşına sıkıca oturacak şekilde taşlama miline 5 vidalanmalıdır. Çatal anahtarla sıkın.

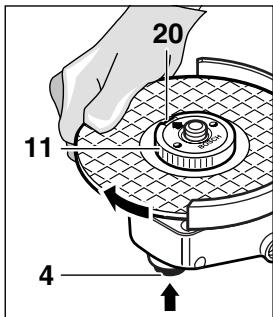

SDS-clic hızlı sıkma somunu

(M 14 taşlama mili için)

Sıkma somunu 10 yerine hızlı sıkma somunu 11 (aksesuar) kullanılabilir. Taşlama uçları daha sonra alet kullanmadan monte edilir.

Hızlı sıkma somunu 11 yalnızca taşlama ve kesme diskleri için kullanılmalıdır.

Yalnızca kusursuz ve hasarsız hızlı sıkma somunu 11 kullanın.

Somun sıkılırken, etiketli yüzün taşlama diskine bakmamasına dikkat edin; ok, işaret 20'ye bakmalıdır.

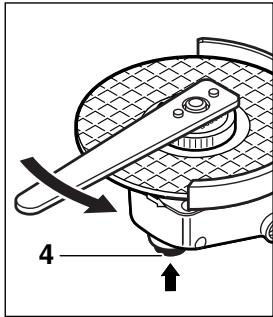

Taşlama milini, mil kilitleme düğmesi 4 ile sabitleyin. Hızlı sıkma somununu, taşlama diskini saat yönünde kuvvetlice çevirerek sıkın.

Düzgün takılmış, hasarsız bir hızlı sıkma somunu, tırtıklı halkayı saat yönünün tersine çevirerek elle ÇÖZÜLEBİLİR.

Sıkışmış bir hızlı sıkma somununu asla pense ile çözmeyin, iki delikli anahtar kullanın. İki delikli anahtarı resimde gösterildiği gibi yerleştirin.

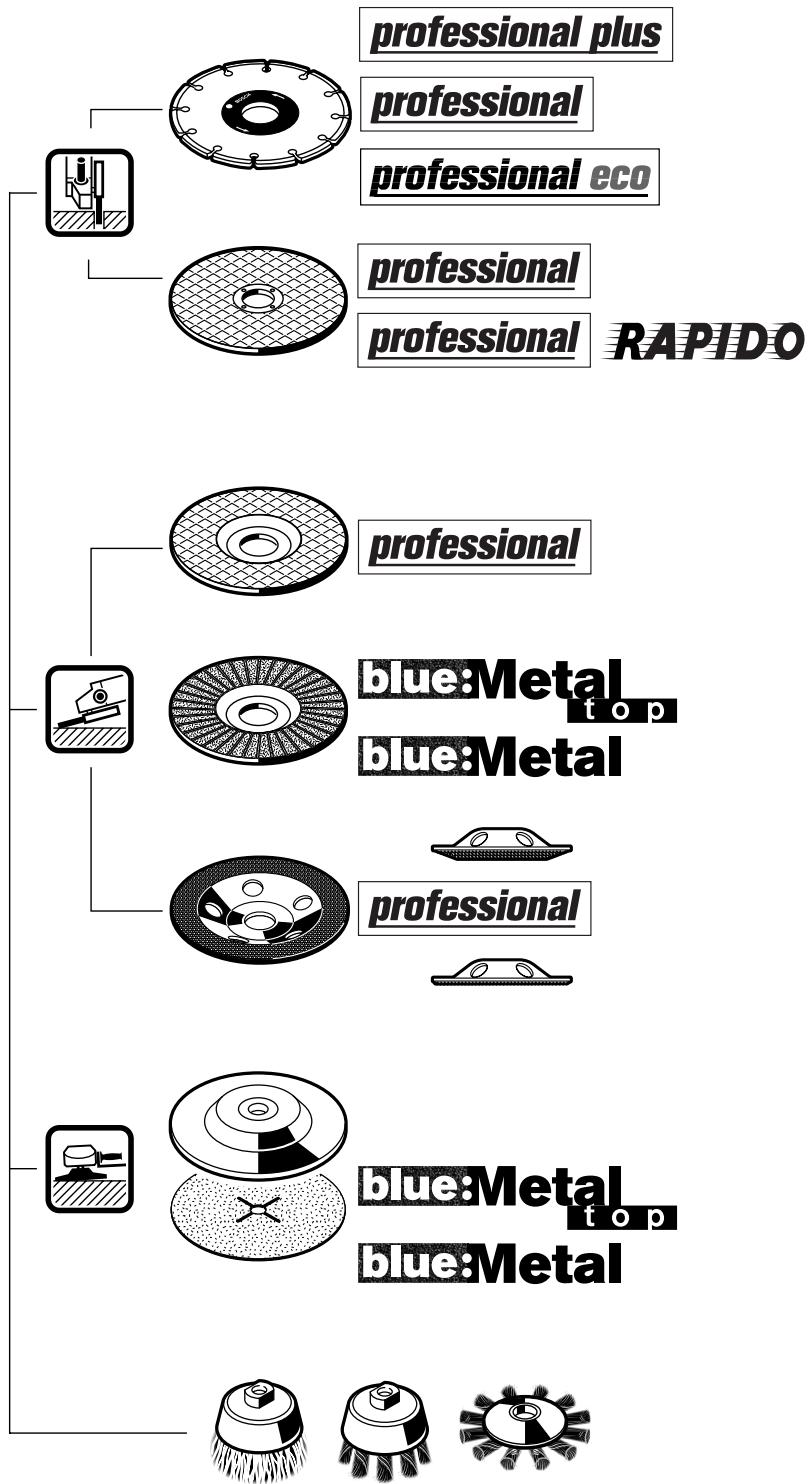

İzin verilen taşlama uçları

Bu kullanım kılavuzunda belirtilen tüm taşlama uçları kullanılabilir.

Kullanılan taşlama uçlarının izin verilen devir sayısı [^-1] veya çevresel hızı [m / s], tablodaki değerlere en azından karşılık gelmelidir.

Bu nedenle, taşlama uçlarının etiketindeki izin verilen devir sayısına/çevresel hıza her zaman dikkat edin.

	max. [mm]		[mm] d	[min-1]	[m/s]
	D	b
b d	100	6	22,2	11 000	80
	115	6	22,2	11 000	80
	125	6	22,2	11 000	80
D	100	-	-	11 000	80
	115	-	-	11 000	80
	125	-	-	11 000	80
b d	70	30	M 10	11 000	45
	75	30	M 14	11 000	45

Çalıştırma

Şebeke voltajına dikkat edin: Güç kaynağının voltajı, cihazın tip etiketi üzerindeki bilgilerle eşleşmelidir. 230 V ile işaretlenmiş cihazlar 220 V'ta da çalıştırılabilir.

Açma/Kapama

Cihazı çalıştırmak için açma/kapama düğmesini 1 öne doğru itin.

Kilitlemek için açma/kapama düğmesini 1 öne doğru bastırın ve yerine oturmasını sağlayın.

Cihazı kapatmak için açma/kapama düğmesini 1 bırakın veya bastırıp bırakın.

Deneme çalıştırması!

Kullanımdan önce taşlama aletlerini kontrol edin. Taşlama aleti düzgün monte edilmiş olmalı ve serbestçe dönebilmelidir. En az 30 saniye yüksüz deneme çalışması yapın. Hasarlı, yuvarlaklığını kaybetmiş veya titreşimli taşlama aletlerini kullanmayın.

Sabit elektronik (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Sabit elektronik, boşta ve yükte devri neredeyse sabit tutar ve tutarlı bir çalışma performansı sağlar.

Aşırı yük koruması (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Aşırı yüklenmede motor durur. Cihazı hemen yükten kurtarın ve yüksüz, en yüksek boşta devirde yaklaşık 30 saniye soğumaya bırakın.

Devir ön seçimi (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Gerekli devri, ayar çarkı 2 ile "Cihaz Karakteristik Değerleri" bölümündeki tabloya göre önceden ayarlayın (yaklaşık değerler).

Çalışma talimatları

İş parçasını, kendi ağırlığıyla güvenli durmuyorsa sıkıştırın. Cihazı durma noktasına getirecek kadar zorlamayın. Taşlama ve kesme diskleri çalışırken çok ısınır; soğumadan dokunmayın.

Kaba taşlama

Kaba taşlamada en iyi sonuç, 30° ile 40° arasındaki temas açısıyla elde edilir. Cihazı orta derecede baskıyla ileri geri hareket ettirin. Böylece iş parçası çok ısınmaz, renk değiştirmez ve oluklar oluşmaz.

Kesme disklerini asla kaba taşlama için kullanmayın.

Elmas taşlama diski (taşlama diski)

Elmas taşlama diski (aksesuar) ile kavisli yüzeyler ve profiller (kontur taşlama) de işlenebilir.

Elmas taşlama diskleri, zımpara kağıtlarına göre çok daha uzun ömürlüdür, daha düşük gürültü seviyesine ve daha düşük taşlama sıcaklıklarına sahiptir.

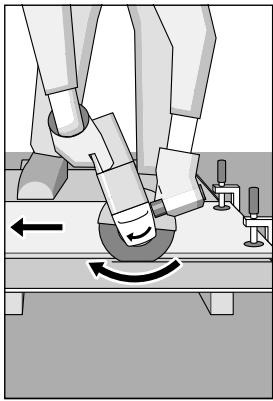

Trençalama

Trençalama sırasında bastırmayın, eğmeyin, ileri geri hareket ettirmeyin. İşlenecek malzemeye uygun, orta düzeyde bir ilerleme hızıyla çalışın.

Dönen trençalama disklerini yandan baskı uygulayarak frenlemeyin.

Önemli olan trençalama yönüdür.

Cihaz her zaman ters yönde çalışmalıdır; bu nedenle cihazla diğer yöne gitmeyin! Aksi takdirde cihazın kesimden kontrolsüzce fırlama riski vardır.

Profilleri ve kare boruları keserken en iyisi en küçük kesite başlamaktır.

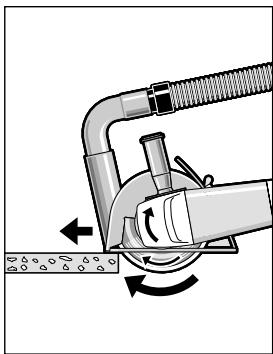

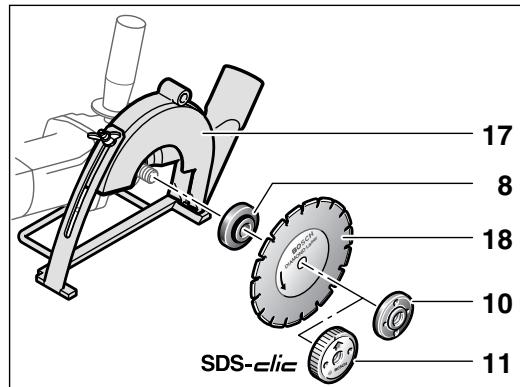

Taş Kesme

Cihaz yalnızca kuru kesim/kuru taşlama için kullanılmalıdır.

En iyisi bir elmas kesme diski kullanmaktır. Eğilmeye karşı güvenlik için özel emişli koruma başlığına sahip kılavuz sürgüyü 17 kullanın.

Cihazı yalnızca toz emme ile çalıştırın. Ayrıca toz maskesi takın.

Elektrikli süpürge, taş tozunu emmek için uygun olmalıdır.

Bosch uygun elektrikli süpürgeler sunar.

Cihazı açın ve kılavuz sürgünün ön kısmıyla iş parçasının üzerine yerleştirin.

Cihazı, işlenecek malzemeye uygun orta düzeyde bir ilerleme hızıyla itin (resim).

Çok sert malzemeleri keserken, örneğin yüksek silis içerikli beton, elmas kesme diski aşırı ısınabilir ve bu nedenle hasar görebilir. Elmas kesme diskiyle dönen bir kıvılcım halkası bunu açıkça gösterir.

Bu durumda kesme işlemini kesintiye uğratın ve elmas kesme diskini kısa bir süre yüksüz olarak boşta devirde soğumaya bırakın.

Belirgin şekilde azalan iş ilerlemesi ve dönen kıvılcım halkası, elmas kesme diskinin köreldiğinin işaretleridir. Aşındırıcı malzemede (örn. kumtaşı) kısa kesimler yaparak bu disk yeniden bilenebilir.

Bakım ve Temizlik

Cihaz üzerinde tüm çalışmalardan önce fişi çekin.

İyi ve güvenli çalışmak için cihazı ve havalandırma yuvalarını her zaman temiz tutun.

Aşırı çalışma koşullarında, metallerin işlenmesi sırasında cihazın içinde iletken toz birikebilir. Cihazın koruyucu izolasyonu etkilenebilir. Bu gibi durumlarda sabit bir emiş sistemi kullanılması, havalandırma yuvalarının sık sık üflenmesi ve bir kaçak akım koruma şalteri (FI) bağlanması önerilir.

Cihaz, özenli üretim ve test süreçlerine rağmen arızalanırsa, onarım yetkili bir Bosch elektrikli el aleti servis merkezi tarafından yapılmalıdır.

Tüm sorularınız ve yedek parça siparişlerinizde, lütfen cihazın tip etiketindeki 10 haneli sipariş numarasını belirtin.

Çevre Koruma

Atık bertarafı yerine hammadde geri kazanımı

Cihaz, aksesuarlar ve ambalaj çevre dostu bir geri dönüşüme tabi tutulmalıdır.

Bu kılavuz, klor içermeyen geri dönüştürülmüş kağıttan üretilmiştir.

Tür bazında geri dönüşüm için plastik parçalar işaretlenmiştir.

Almanya'da artık kullanılamayan cihazlar geri dönüşüm için satıcıya teslim edilmeli veya (yeterli posta ücretiyle) doğrudan şu adrese gönderilmelidir:

Recyclingzentrum Elektrowerkzeuge

Osteroder Landstraße 3

37589 Kalefeld

Servis ve müşteri danışmanları

Patlama çizimleri ve yedek parça bilgileri için: www.bosch-pt.com

www.powertool-portal.de, ev tamircileri ve bahçe severler için internet portalı

www.dha.de, Alman Ev Tamircileri Akademisi'nin komple servis teklifi

Almanya

Robert Bosch GmbH

Elektrikli El Aletleri Servis Merkezi

Zur Luhne 2

37589 Kalefeld

Servis: 0180-3355499

Faks: +49 (0) 55 53 / 20 22 37

Müşteri danışmanı: 01 80 - 3 33 57 99

Avusturya

ABE Service GmbH

Jochen-Rindt-Straße 1

1232 Wien

Servis: +43 (0)1 / 61 03 80

Faks: +43 (0)1 / 61 03 84 91

Müşteri danışmanı: +43 (0)1 / 797 22 3066

E-posta: [e-mail]

İsviçre

Servis: +41 (0)1/8 47 16 16

Faks: +41 (0)1 / 8 47 16 57

Müşteri danışmanı 0800551155

CE Uygunluk Beyanı

Bu ürünün aşağıdaki normlara veya normatif belgelere uygun olduğunu tek başımıza beyan ederiz: EN 50 144, 89/336/EWG ve 98/37/EG direktiflerinin hükümlerine göre.

Dr. Egbert Schneider

Kıdemli Başkan Yardımcısı

Mühendislik

Dr. Eckerhard Strötgen

Ürün Müdürü

Sertifikasyon

i.v. Mo Tu We Th Fr So Su

Robert Bosch GmbH, Elektrikli El Aletleri Bölümü

Değişiklik yapma hakkı saklıdır

Alet Özellikleri

Angle Grinding		PWS 700	PWS 7-100	PWS 7-115	PWS 7-125
Order number		0 603 402 0..	0 603 402 0..	0 603 402 0..	0 603 403 0..
Rated power *	[W]	700	720	720	720
Output power *	[W]	390	400	400	400
No-load speed	[rpm]	11 000	11 000	11 000	11 000
Grinding disc dia., max.	[mm]	115/125	100	115	125
Grinder spindle thread		M 14	M 10	M 14	M 14
Constant Electronic Control		-	-	-	-
Speed Preselection		-	-	-	-
Weight (without accessories), approx.	[kg]	1.50	1.50	1.50	1.50
Protection class		☐ / II	☐ / II	☐ / II	☐ / II

Angle Grinding		PWS 720	PWS 8-125 CE	PWS 850 CE	PWS 9-125 CE
Order number		0 603 403 0..	0 603 404 7..	0 603 404 7..	0 603 405 7..
Rated power *	[W]	720	800	850	900
Output power *	[W]	400	420	430	440
No-load speed	[rpm]	11 000	2 800–11 000	2 800–11 000	2 800–11 000
Grinding disc dia., max.	[mm]	115/125	125	125	125
Grinder spindle thread		M 14	M 14	M 14	M 14
Constant Electronic Control		-	●	●	●
Speed Preselection		-	●	●	●
Weight (without accessories), approx.	[kg]	1.50	1.50	1.50	1.50
Protection class		☐ / II	☐ / II	☐ / II	☐ / II

Lütfen makinenizin sipariş numarasına dikkat edin. Bireysel makinelerin ticari adları değişebilir. * Verilen değerler 230/240 V nominal gerilimler [U] için geçerlidir. Daha düşük gerilimler ve belirli ülkelere yönelik modeller için bu değerler değişebilir.

Hız Ön Seçimi (Tip CE)

Material	Application	Tool	Thumbwheel
Plastic	Polishing	Lamb's wool hood	1
	Finish polishing	Felt polishing disk	1
Metal	Finish grinding	Buffing disk	1
	Removing paint	Sanding sheet	2-3
Wood, Metal	Brushing, Removing rust	Cup brush, sanding sheet	3
Metal, Stone	Grinding	Grinding disk	4-6
Metal	Roughing	Roughing disk	6
Stone*	Cutting*	Cutting disk and cutting guide	6

• Taş kesme işlemine yalnızca kesme kılavuzu (aksesuar) ile izin verilir.

Kullanım Amacı

Makine, su kullanmadan metal ve taş malzemeleri kesme, taşlama ve fırçalama için tasarlanmıştır. Taş kesme için bir kesme kılavuzu gereklidir.

Elektronik kontrollü makineler için: Onaylı zımpara aletleriyle makine, zımparalama ve parlatma için kullanılabilir.

Gürültü/Titreşim Bilgileri

Ölçülen değerler EN 50 144'e göre belirlenmiştir.

Tipik olarak ürünün A-ağırlıklı gürültü seviyeleri: ses basıncı seviyesi: 88 dB (A); ses gücü seviyesi: 101 dB (A).

Koruyucu kulaklık takın!

Tipik ağırlıklı ivme 5.0m / s²'dir.

Titreşim sönümleyici yardımcı sap kullanıldığında, yardımcı saptaki el-kol titreşimi tipik olarak 2.5m / s²'nin altındadır.

Makine Elemanları

1 Açma/kapama anahtarı 2 Hız ön seçimi için başparmak tekerleği (PWS 8-125 CE/PWS 850 CE/ PWS 9-125 CE) 3 Yardımcı sap 4 Mil kilitleme düğmesi 5 Taşlama mili 6 Koruma kapağı 7 Sıkma kolu 8 Montaj flanşı (M 14 taşlama mili için O-ring ile) 9 Taşlama/kesme diski 10 Sıkma somunu 11 SDS-klips hızlı sıkma somunu (M 14 taşlama mili için) 12 El koruması 13 Kauçuk zımpara tabanı 14 Zımpara kağıdı 15 Yuvarlak somun 16 Fırça 17 Toz emmeli kesme kılavuzu koruma kapağı 18 Elmas kesme diski 19 Montaj flanşı M 10 Gösterilen veya açıklanan tüm aksesuarlar standart teslimat kapsamında değildir.

Güvenliğiniz İçin

Bu makineyle güvenli çalışma ancak kullanım ve güvenlik bilgilerinin tamamen okunması ve içerdiği talimatlara kesinlikle uyulmasıyla mümkündür. Ayrıca, ekteki kitapçıkta yer alan genel güvenlik notlarına da uyulmalıdır. İlk kullanımdan önce pratik bir gösterim isteyin.

Koruyucu gözlük ve kulaklık takın. Güvenliğiniz için ek koruyucu ekipman kullanın: koruyucu eldiven, sağlam ayakkabı, baret ve önlük gibi. Çalışma sırasında oluşan toz sağlığa zararlı, yanıcı veya patlayıcı olabilir. Uygun güvenlik önlemleri gereklidir. Örnekler: Bazı tozlar kanserojen olarak kabul edilir. Uygun toz/talaş emme kullanın ve toz maskesi takın. Hafif alaşımlardan gelen toz yanabilir veya patlayabilir. Çalışma alanını her zaman temiz tutun, çünkü malzeme karışımları özellikle tehlikelidir. Çalışırken ana kablosu hasar görür veya kesilirse, kabloya dokunmayın ve derhal fişi çekin. Hasarlı kabloyla makineyi asla kullanmayın. Açık havada kullanılan makineleri, maksimum 30mA çalışma akımına sahip bir kaçak akım koruma cihazı (RCD) ile bağlayın. Makineyi yağmurda veya nemde çalıştırmayın. ■ Makineyle çalışırken her zaman iki elinizle sıkıca tutun ve güvenli bir duruş sağlayın. - İş parçasını sabitleyin. Sıkma cihazları veya mengene ile sıkıştırılmış bir iş parçası, elle tutmaktan daha güvenlidir. Kabloyu her zaman makineden uzağa, arkaya doğru yönlendirin. Makineyi her zaman kapatın ve yere koymadan önce tamamen durmasını bekleyin. Elektrik kesintisi veya fiş çekildiğinde, açma/kapama anahtarını derhal kilidini açın ve kapalı konuma getirin. Bu, kontrolsüz yeniden başlatmayı önler. Makine yalnızca kuru kesme/taşlama için kullanılmalıdır. Makineyle yapılan tüm işlerde yardımcı sap 3 takılı olmalıdır.

Koruyucu gözlük ve işitme koruması takın. Güvenliğiniz için koruyucu eldiven, sağlam ayakkabı, baret ve önlük gibi ek koruyucu ekipmanlar kullanın. Çalışma sırasında oluşan toz sağlığa zararlı, yanıcı veya patlayıcı olabilir. Uygun güvenlik önlemleri gereklidir. Örnekler: Bazı tozlar kanserojen olarak kabul edilir. Uygun toz/talaş emme kullanın ve toz maskesi takın. Hafif alaşımlardan çıkan toz yanabilir veya patlayabilir. Malzeme karışımları özellikle tehlikeli olduğundan çalışma alanını her zaman temiz tutun. Çalışırken ana kablosu hasar görür veya kesilirse, kabloya dokunmayın ve derhal fişi çekin. Hasarlı kabloyla makineyi asla kullanmayın. Açık havada kullanılan makineleri, maksimum 30 mA anma akımına sahip bir kaçak akım koruma cihazı (RCD) ile bağlayın. Makineyi yağmurda veya nemde çalıştırmayın. ■ Makineyle çalışırken, her zaman iki elinizle sıkıca tutun ve sağlam bir duruş sağlayın. - İş parçasını sabitleyin. Sıkma aparatları veya mengene ile sabitlenen iş parçası, elle tutmaktan daha güvenlidir. Kabloyu her zaman makineden uzağa, arkaya doğru yönlendirin. Makineyi her zaman kapatın ve yere koymadan önce tamamen durana kadar bekleyin. Elektrik kesintisi veya fiş çekildiğinde, Açma/Kapama anahtarını derhal kilidini açın ve kapalı konuma getirin. Bu, kontrolsüz yeniden başlatmayı önler. Makine yalnızca kuru kesme/taşlama için kullanılmalıdır. Makineyle yapılan tüm işlerde, yardımcı tutamak 3 takılı olmalıdır.

Güç aletini yalnızca yalıtımlı tutma yüzeylerinden tutun, çünkü kesme takımı gizli kablolara veya kendi kablosuna temas edebilir.

"Canlı" bir kabloya temas, aletin açıkta kalan metal parçalarını "canlı" hale getirir ve operatörü elektrik çarpmasına uğratır.

Çalışma alanında gizli tesisat hatları olup olmadığını belirlemek için uygun dedektörler kullanın veya yardım için yerel elektrik şirketini arayın.

Elektrik hatlarıyla temas yangına ve elektrik çarpmasına yol açabilir. Gaz hattına zarar vermek patlamaya neden olabilir. Su borusunu delmek maddi hasara veya elektrik çarpmasına yol açabilir. Taşlama veya kesme diskleriyle çalışırken koruma kapağı 6 takılı olmalıdır. Lastik zımpara tablası 13 veya cup fırça 16 / disk fırça / flap disk ile çalışırken, el koruyucusu 12'nin (aksesuar) takılması önerilir. Taşla çalışırken toz emme kullanın. Elektrikli süpürge duvar tozu için onaylanmış olmalıdır. Taş keserken kesme kılavuzu kullanın. - Asbest içeren malzemelerle çalışmayın. Yalnızca makinenin boşta dönüş hızından en az izin verilen hıza sahip taşlama takımları kullanın. - Taşlama takımlarını kullanmadan önce kontrol edin. Taşlama takımı düzgün takılmış olmalı ve serbestçe dönmelidir. En az 30 saniye boşta deneme çalışması yapın. Hasarlı, yuvarlaklığı bozulmuş veya titreşimli taşlama takımlarını kullanmayın. - Taşlama takımını darbelerden, düşmelerden ve gres yağından koruyun. Makineyi yalnızca açıkken iş parçasına uygulayın. - Ellerinizi dönen taşlama takımlarından uzak tutun. Dönüş yönüne dikkat edin. Makineyi her zaman kıvılcımlar ve taşlama tozu vücudunuzdan uzağa uçacak şekilde tutun. ■ Metal taşlarken kıvılcımlar oluşur. Kimsenin tehlikeye girmemesine dikkat edin. Yangın riski nedeniyle, yakınlarda yanıcı malzeme bulunmamalıdır (kıvılcım uçuşma bölgesi).

■ Yapısal duvarlarda oluklar açarken dikkatli olun, örn. Yapılar Hakkında Bilgi bölümüne bakın. - Kesme diskinin sıkışması, makinede ani tepki kuvvetlerine yol açar. Bu durumda makineyi hemen kapatın. Taşlama disklerinin boyutlarına dikkat edin. Delik çapı, montaj flanşı 8 (M 14), 19 (M 10) ile uyumlu olmalıdır. Redüktör veya adaptör kullanmayın. - Kesme disklerini asla kaba taşlama için kullanmayın. Kesme disklerine yanal basınç uygulamayın. - Taşlama takımlarının montajı ve kullanımı için üreticinin talimatlarına uyun. Dikkat! Makine kapatıldıktan sonra taşlama takımı dönmeye devam eder. Makineyi mengenede sıkıştırmayın. ■ Makineyi asla çocukların kullanmasına izin vermeyin. Bosch, yalnızca orijinal aksesuarlar kullanıldığında makinenin kusursuz çalışmasını garanti edebilir.

Yapılar Hakkında Bilgi

Yapısal duvarlardaki oluklar, DIN 1053 Bölüm 1 standardına veya ülkeye özgü düzenlemelere tabidir.

Bu düzenlemelere her koşulda uyulmalıdır. Çalışmaya başlamadan önce sorumlu yapı mühendisine, mimara veya şantiye şefine danışın.

Koruyucu Cihazların Montajı

Makine üzerinde herhangi bir çalışma yapmadan önce fişi prizden çekin.

Koruma Siperi

Taşlama veya kesme diskleriyle çalışırken koruma siperi 6 takılı olmalıdır.

Sıkma kolunu 7 açın.

Koruma siperini 6, şekilde gösterildiği gibi makine başının mil bileziğine yerleştirin. Koruma siperinin kodlama çıkıntıları, mil bileziğindeki ilgili yuvalarla eşleşmelidir.

Koruma siperini, siperin bileziği makine flanşına dayanana ve kodlama çıkıntıları mil bileziğindeki dairesel oyuğa oturana kadar mil bileziğine bastırın.

Koruma siperini 6 saat yönünde gerekli konuma (çalışma konumu) döndürün.

Koruma siperini 6, kıvılcımlar operatöre doğru yayılmayacak şekilde ayarlayın.

Not: Koruma siperi 6 üzerindeki kodlama çıkıntıları, yalnızca makine tipine uygun bir koruma siperinin takılabilmesini sağlar.

Sökme işlemi ters sırada yapılır.

Yardımcı Tutamak

Makineyle yapılan tüm işlerde yardımcı tutamak 3 takılı olmalıdır.

Yardımcı tutamağı 3, çalışma yöntemine bağlı olarak makine başının sağına veya soluna vidalayın.

Titreşim Sönümleyici Yardımcı Tutamak

TİTREŞİM

KONTROL

Titre de sécurité supplémentaire réduit les vibrations, rendant l'utilisation plus confortable et plus sûre.

Ne modifiez pas la poignée supplémentaire.

N'utilisez pas une poignée supplémentaire si elle est endommagée.

Protège-main

Pour le travail avec le plateau de ponçage en caoutchouc 13 ou avec la brosse coupelle 16 / brosse à disque / disque à lamelles, le montage du protège-main 12 (accessoire) est recommandé. Le protège-main 12 est fixé avec la poignée supplémentaire 3.

Montage des outils de meulage

Avant toute intervention sur la machine, débranchez la fiche secteur.

Utilisez uniquement des outils de meulage dont la vitesse admissible est au moins aussi élevée que la vitesse à vide de la machine.

Les disques de meulage et de tronçonnage deviennent très chauds pendant le travail ; ne les touchez pas avant qu'ils aient refroidi.

Nettoyez la broche de la meuleuse et toutes les pièces à monter. Pour serrer et desserrer les outils de meulage, bloquez la broche de la meuleuse 5 avec le bouton de blocage de broche 4.

N'actionnez le bouton de blocage de broche 4 que lorsque la broche de la meuleuse est à l'arrêt !

Disque de meulage / de tronçonnage

Respectez les dimensions des disques de meulage. Le diamètre du trou doit correspondre à la bride de montage 8 (M 14), 19 (M 10). N'utilisez pas de réducteurs ou d'adaptateurs.

Lors de l'utilisation d'un disque de tronçonnage diamanté, veillez à ce que la flèche de sens de rotation sur le disque de tronçonnage diamanté et le sens de rotation de la machine (flèche de sens de rotation sur la tête de la machine) correspondent.

Pour le montage, voir l'illustration en page.

Somun 10'u vidalayın ve iki pimli anahtarla sıkın (bkz. "Hızlı Sıkma Somunu" bölümü).

Taşlama mili M 14 için montaj flanşı

Montaj flanşı 8'de, pabuç çevresinde bir O-ring (plastik parça) bulunur.

O-ring eksikse veya hasarlıysa, montaj flanşı 8 takılmadan önce mutlaka değiştirilmelidir (Sipariş No. 1600 210 039).

Taşlama mili M 10 için montaj flanşı

Montaj flanşı 19 her iki tarafta da kullanılabilir. Elmas kesme diskleri için taşlama mili 5 üzerine yerleştirilmeli ve 180° döndürülmelidir.

Elmas kesme diskinin deliği (Ø 20 mm), montaj flanşı 19'un pabucuna boşluksuz oturmalıdır.

Redüktör veya adaptör kullanmayın.

Taşlama takımını monte ettikten sonra ve çalıştırmadan önce, taşlama takımının doğru monte edildiğini ve serbestçe dönebildiğini kontrol edin.

Lamel Taşlama Diski

(M 14 taşlama mili için)

Uygulamaya bağlı olarak koruma siperini 6 çıkarın ve el koruyucusunu 12 takın. Özel montaj flanşını 8 (aksesuar, Sipariş No. 2605703028) ve lamel taşlama diskini taşlama mili 5 üzerine yerleştirin. Somun 10'u vidalayın ve iki pimli anahtarla sıkın.

Kauçuk Zımpara Pedi 13

Uygulamaya bağlı olarak koruma siperini 6 çıkarın ve el koruyucusunu 12 takın.

Montaj için resimli sayfaya bakın.

Yuvarlak somunu 15 vidalayın ve iki pimli anahtarla sıkın.

Kap Fırçası 16/Disk Fırça

(M 14 taşlama mili için)

Uygulamaya bağlı olarak koruma siperini 6 çıkarın ve el koruyucusunu 12 takın.

Taşlama takımı, taşlama mili 5 üzerine, taşlama mili dişlerinin sonunda taşlama mili flanşına sıkıca oturana kadar vidalanabilmelidir. Açık uçlu anahtarla sıkın.

Hızlı Sıkma Somunu SDS-c/ijc

(M 14 taşlama mili için)

Sıkma somunu 10 yerine hızlı sıkma somunu 11 (aksesuar) kullanılabilir. Taşlama takımları daha sonra alet kullanmadan monte edilebilir.

Hızlı sıkma somunu 11 yalnızca taşlama ve kesme diskleri için kullanılabilir.

Yalnızca kusursuz, hasarsız bir hızlı sıkma somunu 11 kullanın.

Vidalarken, baskılı tarafın taşlama diskine bakmadığına dikkat edin. Ok, işaret işaretine 20 işaret etmelidir.

Taşlama milini mil kilitleme düğmesi 4 ile kilitleyin. Hızlı sıkma somununu, taşlama diskini saat yönünde kuvvetlice çevirerek sıkın.

Düzgün sıkılmış, hasarsız bir hızlı sıkma somunu, tırtıllı halkayı saat yönünün tersine elle çevirerek gevşetilebilir.

Sıkı bir hızlı sıkma somununu asla pense ile gevşetmeyin, iki pimli anahtar kullanın. İki delikli anahtarı şekilde gösterildiği gibi takın.

Onaylı Taşlama Takımları

Bu kullanım kılavuzunda belirtilen tüm taşlama aletleri kullanılabilir.

Kullanılan taşlama aletlerinin izin verilen devir sayısı [d/dk] veya çevresel hızı [m/s], tabloda verilen değerlerle en azından aynı olmalıdır.

Bu nedenle, taşlama aletinin etiketindeki izin verilen devir/çevresel hızı her zaman dikkate alın.

	max. [mm]		[mm] d	[rpm]	[m/s]
	D	b
b d	100	6	22.2	11 000	80
	115	6	22.2	11 000	80
	125	6	22.2	11 000	80
D	100	-	-	11 000	80
	115	-	-	11 000	80
	125	-	-	11 000	80
b d D	70	30	M 10	11 000	45
	75	30	M 14	11 000	45

İlk Çalıştırma

Doğru şebeke voltajına dikkat edin: Güç kaynağının voltajı, makinenin etiketinde belirtilen voltajla aynı olmalıdır. 230V olarak işaretlenmiş ekipman, 220V'a da bağlanabilir.

Açma ve Kapama

Makineyi çalıştırmak için Açma/Kapama düğmesine 1 ileri doğru basın.

Kilitlemek için Açma/Kapama düğmesine 1 ön taraftan aşağı doğru basın ve yerine oturana kadar basılı tutun.

Makineyi kapatmak için Açma/Kapama düğmesine 1 bırakın veya arka ucuna aşağı doğru basın.

Test çalıştırması!

Kullanmadan önce taşlama aletini kontrol edin. Taşlama aleti doğru şekilde monte edilmiş olmalı ve serbestçe dönmelidir. En az 30 saniye yüksüz test çalıştırması yapın. Hasarlı, yuvarlaklığı bozuk veya titreşimli taşlama aletlerini kullanmayın.

Sabit Elektronik Kontrol (PWS 8-125 CE/PWS 850 CE/ PWS 9-125 CE)

Sabit elektronik kontrol, devir sayısını yüksüz ve yüklü durumda sabit tutar ve eşit çalışma performansı sağlar.

Aşırı Yük Koruması (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Aşırı yüklendiğinde motor durur. Makineyi hemen yükten kurtarın ve en yüksek yüksüz devirde yaklaşık 30 saniye soğumaya bırakın.

Hız Ön Seçimi (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Gerekli hızı, "Ürün Özellikleri" bölümündeki tabloya göre (referans değerleri) başparmak tekerleği 2 ile önceden seçin.

Kullanım Talimatları

• İş parçası kendi ağırlığıyla sabit durmuyorsa, sıkıştırın.
• Makineyi durma noktasına gelecek kadar zorlamayın. Taşlama ve kesme diskleri çalışırken çok ısınır; soğuyana kadar dokunmayın.

Kaba Taşlama

En iyi kaba taşlama sonuçları, makineyi 30° ile 40° arasında bir açıyla ayarladığınızda elde edilir. Makineyi orta düzeyde basınçla ileri geri hareket ettirin. Bu şekilde iş parçası çok ısınmaz, renk değiştirmez ve oluk oluşmaz.

Kaba taşlama için asla kesme diski kullanmayın.

Flap Disk

Flap disk (aksesuar) ile kavisli yüzeyler ve profiller (kontur zımparalama) işlenebilir.

Flap diskler, zımpara kağıtlarına göre önemli ölçüde daha uzun ömürlüdür, daha düşük gürültü seviyesine ve daha düşük zımparalama sıcaklıklarına sahiptir.

Kesme

Kesme sırasında makineye bastırmayın, sıkıştırmayın veya sallamayın. İşlenen malzemeye uygun, orta düzeyde ilerleme ile çalışın.

Yavaşlayan kesme disklerinin hızını yandan basınç uygulayarak düşürmeyin.

Kesme işleminin yapıldığı yön önemlidir.

Makine her zaman yukarı doğru taşlama hareketiyle çalışmalıdır. Bu nedenle, makineyi asla diğer yönde hareket ettirmeyin! Aksi takdirde, kesimden kontrolsüz bir şekilde itilme tehlikesi vardır.

Profil ve kare boru keserken, en küçük kesitle başlamak en iyisidir.

Taş Kesme

Makine yalnızca kuru kesme/taşlama için kullanılmalıdır.

Elmas kesme diski kullanmak en iyisidir. Sıkışmaya karşı bir güvenlik önlemi olarak, özel toz emme koruma siperi ile birlikte kesme kılavuzunu 17 kullanın.

Makineyi yalnızca toz emme ile çalıştırın. Ayrıca, toz maskesi takın.

Elektrikli süpürge, duvar tozunun emilmesi için onaylanmış olmalıdır.

Bosch uygun elektrikli süpürgeler sağlar.

Makineyi açın ve kesme kılavuzunun ön kısmını iş parçasına yerleştirin.

Makineyi, işlenecek malzemeye uyarlanmış orta düzeyde bir ilerleme ile kaydırın (Şekil).

Özellikle sert malzemeyi (örneğin yüksek çakıl içerikli beton) keserken, elmas kesme diski aşırı ısınabilir ve sonuç olarak hasar görebilir. Bu, elmas kesme diskiyle dönen dairesel kıvılcımlarla açıkça belirtilir.

Bu durumda, kesme işlemini kesintiye uğratın ve elmas kesme diskini kısa bir süre boşta çalıştırarak soğumasını sağlayın.

Belirgin şekilde azalan iş ilerlemesi ve dairesel kıvılcımlar, elmas kesme diskinin köreldiğinin göstergeleridir. Aşındırıcı malzemeye (örneğin kireç kumu tuğlası) kısa süreli kesim yapmak diski bileyleyebilir.

Bakım ve Temizlik

Makine üzerinde herhangi bir çalışmadan önce, elektrik fişini çekin.

Güvenli ve doğru çalışma için makineyi ve havalandırma yuvalarını her zaman temiz tutun.

Aşırı çalışma koşullarında, metal ile çalışırken makinenin iç kısmında iletken toz birikebilir. Makinenin koruyucu yalıtımı bozulabilir. Bu gibi durumlarda sabit bir emiş sistemi kullanılması ve havalandırma yuvalarının sık sık üflenmesi ile bir kaçak akım koruma cihazı (RCD) takılması önerilir.

Üretim ve test prosedürlerindeki özene rağmen makine arızalanırsa, onarım Bosch elektrikli el aletleri için bir satış sonrası servis merkezi tarafından yapılmalıdır.

Tüm yazışmalarda ve yedek parça siparişlerinde, lütfen makinenin isim plakasında verilen 10 haneli sipariş numarasını her zaman belirtin.

UYARI! 2 telli kabloya yeni bir 3 pimli fiş bağlamak için önemli talimatlar.

Kablodaki teller aşağıdaki koda göre renklendirilmiştir:

Mavi veya kahverengi teli fişin toprak terminaline bağlamayın.

Önemli: Herhangi bir nedenle kalıplanmış fiş bu makinenin kablosundan çıkarılırsa, güvenli bir şekilde imha edilmelidir.

Çevre Koruma

Atık olarak bertaraf etmek yerine hammaddeleri geri dönüştürün

Makine, aksesuarlar ve ambalaj, çevre dostu geri dönüşüm için ayrıştırılmalıdır.

Bu talimatlar, klor içermeyen geri dönüştürülmüş kağıda basılmıştır.

Plastik bileşenler, kategorize edilmiş geri dönüşüm için etiketlenmiştir.

Servis ve Müşteri Desteği

Patlatılmış görünümler ve yedek parça bilgileri şu adreste bulunabilir: www.bosch-pt.com

Büyük Britanya

Robert Bosch Ltd. (B.S.C.)

P.O. Kutu 98

Broadwater Park

Kuzey Orbital Yolu

Denham-Uxbridge

Middlesex UB 9 5HJ

Servis +44 (0) 18 95 / 83 87 82

Danışma hattı +44 (0) 18 95 / 83 87 91

Faks +44 (0) 18 95 / 83 87 89

İrlanda

Beaver Distribution Ltd.

Greenhills Yolu

Tallaght-Dublin 24

Servis +353 (0)1 / 414 9400

Faks +353 (0)1 / 459 8030

Avustralya

Robert Bosch Australia Ltd.

RBAU/SPT2

1555 Centre Road

P.O. Box 66 Clayton

3168 Clayton/Victoria

+61 (0)1 / 800 804 777

Faks. +61 (0)1 / 800 819 520

www.bosch.com.au

E-posta: [e-mail]

Yeni Zelanda

Robert Bosch Limited

14-16 Constellation Drive

Mairangi Bay

Auckland

Yeni Zelanda

Tel. +64 (0)9 / 47 86 158

Faks +64 (0)9 / 47 82 914

C∈ Uygunluk Beyanı

Bu ürünün aşağıdaki standartlara veya standardizasyon belgelerine uygun olduğunu kendi sorumluluğumuzda beyan ederiz: EN 50 144, 89/336/EEC ve 98/37/EC direktiflerinin hükümlerine göre.

Dr. Egbert Schneider

Kıdemli Başkan Yardımcısı

Mühendislik

Dr. Eckerhard Strötgen

Ürün Başkanı

Sertifikasyon

i.v. Mo Tu We Th Fr So Su

Robert Bosch GmbH, Elektrikli El Aletleri Bölümü

Önceden bildirilmeksizin değiştirilebilir

Teknik Özellikler

Meuleuse angulaire		PWS 700	PWS 7-100	PWS 7-115	PWS 7-125
Référence		0 603 402 0..	0 603 402 0..	0 603 402 0..	0 603 403 0..
Puisance absorbée *	[W]	700	720	720	720
Puisance débitée *	[W]	390	400	400	400
Régime à vide	[tr/min]	11 000	11 000	11 000	11 000
Diamètre des meules, max.	[mm]	115/125	100	115	125
Filet de la broche		M 14	M 10	M 14	M 14
Constant-Electronic		-	-	-	-
Présélection de la vitesse de rotation		-	-	-	-
Poids (sans accessoires), env.	[kg]	1,50	1,50	1,50	1,50
Classe de protection		☐ / II	☐ / II	☐ / II	☐ / II
Meuleuse angulaire		PWS 720	PWS 8-125 CE	PWS 850 CE	PWS 9-125 CE
Référence		0 603 403 0..	0 603 404 7..	0 603 404 7..	0 603 405 7..
Puisance absorbée *	[W]	720	800	850	900
Puisance débitée *	[W]	400	420	430	440
Régime à vide	[tr/min]	11 000	2 800-11 000	2 800-11 000	2 800-11 000
Diamètre des meules, max.	[mm]	115/125	125	125	125
Filet de la broche		M 14	M 14	M 14	M 14
Constant-Electronic		-	●	●	●
Présélection de la vitesse de rotation		-	●	●	●
Poids (sans accessoires), env.	[kg]	1,50	1,50	1,50	1,50
Classe de protection		☐ / II	☐ / II	☐ / II	☐ / II

Makinenin referans numarasına dikkat edin. Farklı makinelerin ticari adları değişebilir. * Bu değerler [U] 230/240 V nominal gerilimler için geçerlidir. Daha düşük gerilimlerde ve bazı ülkelere özel versiyonlarda farklılık gösterebilir.

Devir hızı ön seçimi (CE Tipi)

Matériau	Utilisation	Outil à monter	Molette de préréglage
Matières plastiques	Polissage	Peau de mouton	1
	Rectification de finition	Disque à polir en feuitre	1
Métal	Rectification de finition	Disque toile	1
	Elimination de peinture	Feuille abrasive	2-3
Bois, métal	Brossage, dérouillage	Meule boisseau, feuille abrasive	3
Métal, pierre	Ponçage	Meule	4-6
Métal	Meulage	Disque à ébarber	6
Pierre*	Tronçonnage*	Disque à tronçonneur et chariot de guidage	6

*Taş kesme işlemleri için kılavuz arabasının kullanılması zorunludur (aksesuar, Fransa'da satılmaz).

Cihazın amacına uygun kullanımı

Cihaz, su kullanılmadan metal ve taş malzemelerin kesilmesi, taşlanması ve fırçalanması için tasarlanmıştır. Taş kesme işlerinde kılavuz arabası kullanılması zorunludur.

Elektronik kontrollü cihazlar için: İzin verilen taşlama diskleri takılıyken cihaz, zımparalama ve parlatma işleri için kullanılabilir.

Gürültü ve Titreşim

Ölçüm değerleri, Avrupa standardı EN 50144'e göre elde edilmiştir.

Makinenin gerçek (A) ses seviyesi ölçümleri: gürültü yoğunluğu 88 dB (A). Gürültü seviyesi 101 dB (A).

Kulak koruyucu kullanın!

Ölçülen gerçek ivme 5,0 m/s²'dir.

Titreşimi sönümleyen ek tutamak kullanıldığında, kol ve elde hissedilen titreşim değerleri 2,5 m/s²'nin altındadır.

Makine Bileşenleri

1 Açma/Kapama anahtarı 2 Devir hızı ön seçim topuzu (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE) 3 Ek tutamak 4 Mil kilitleme düğmesi 5 Takım mili 6 Koruma kapağı 7 Sıkma kolu 8 Tespit flanşı (M 14 takım mili için elastik rondelalı) 9 Taşlama/kesme diski 10 Sıkma somunu 11 SDS-clip hızlı sıkma somunu (M 14 takım mili için) 12 El koruyucusu 13 Kauçuk zımpara tablası 14 Zımpara kağıdı 15 Sıkma somunu 16 Fırça 17 Talaş emişli koruma kapağına sahip kılavuz arabası (Fransa'da satılmaz) 18 Elmas kesme diski 19 Tespit flanşı M 10 Gösterilen veya açıklanan aksesuarlar makineyle birlikte verilmeyebilir.

Güvenliğiniz için

Bu cihazla güvenli bir şekilde çalışmak için, kullanım talimatlarını ve güvenlik uyarılarını önceden eksiksiz okuyun. Burada verilen talimat ve kurallara titizlikle uyun. Ayrıca ekteki kitapçıkta yer alan genel güvenlik talimatlarına da uyun. İlk kullanımdan önce, bu cihazı iyi tanıyan birinin size nasıl kullanılacağını göstermesini sağlayın.

■ Koruyucu gözlük ve kulak koruyucu takın. Güvenlik nedeniyle ayrıca koruyucu eldiven, sağlam ayakkabı, baret ve önlük gibi diğer koruyucu ekipmanları da giyin. - Çalışma sırasında oluşan tozlar sağlığa zararlı, yanıcı veya patlayıcı olabilir. Uygun koruyucu önlemler alınmalıdır.

Örneğin: Bazı tozlar kanserojen olarak kabul edilir. Uygun bir toz emme sistemiyle çalışın ve toz maskesi takın.

Hafif metal tozları patlayıcı veya yanıcı olabilir. Çalışma alanını her zaman temiz tutun, çünkü malzeme karışımları özellikle tehlikelidir. Çalışma sırasında elektrik kablosu hasar görür veya koparsa, kabloya dokunmayın. Elektrik kablosunun fişini derhal prizden çekin. Elektrik kablosu hasarlı bir cihazı asla kullanmayın.

• Açık havada kullanılan cihazları, maksimum 30 mA kaçak akım rölesi olan bir kaçak akım koruma şalterine bağlayın. Cihazı yağmurda veya nemli bir yerde kullanmayın. Bu cihazla çalışırken her zaman iki elinizle sıkıca tutun. Dengeyi sağlayan güvenli bir pozisyon alın. ■ İş parçasını sabitleyin. Sıkma aparatları veya mengene ile sıkılan bir iş parçası, yalnızca elle tutulandan daha güvenli bir şekilde sabitlenir. Kabloları her zaman cihazın arkasına doğru yönlendirin.
• Dışarıda kullanılan cihazları, maksimum 30 mA kaçak akım rölesi olan bir kaçak akım koruma şalterine bağlayın. Cihazı yağmurda veya nemli bir yerde kullanmayın. Bu cihazla çalışırken her zaman iki elinizle sıkıca tutun. Dengeyi sağlayan güvenli bir pozisyon alın. ■ İş parçasını sabitleyin. Sıkma aparatları veya mengene ile sıkılan bir iş parçası, yalnızca elle tutulandan daha güvenli bir şekilde sabitlenir. Kabloları her zaman cihazın arkasına doğru yönlendirin.

Cihazı sökmeden önce, daima KAPATIN ve cihazın tamamen durmasını bekleyin. Elektrik kesintisi veya fişin prizden çekilmesi durumunda, makinenin kontrolsüz bir şekilde yeniden çalışmasını önlemek için Açma/Kapama düğmesini derhal kilidi açık konuma getirin ve "Kapalı" konumuna alın. Cihaz yalnızca kuru kesme/kuru zımparalama için kullanılmalıdır. Cihazla yapılan tüm işlerde ilave tutamak 3'ün kullanılması zorunludur. Elektrikli aleti yalnızca yalıtımlı tutamaklarından tutun; elektrikli aletin gizli bir kabloya veya kendi besleme kablosuna temas etme riski varsa. Canlı bir kabloyla temas, cihazın metal parçalarını elektrik yükleyebilir ve elektrik çarpmasına neden olabilir. Gizli kabloları tespit etmek için uygun dedektörler kullanın veya yerel tedarik şirketlerine danışın. Elektrik kablolarıyla temas yangına veya elektrik çarpmasına neden olabilir. Gaz borusunun hasar görmesi patlamaya neden olabilir. Su borusunun delinmesi maddi hasara ve elektrik çarpmasına neden olabilir. Taşlama ve kesme diskleriyle çalışırken koruma kapağı 6 takılı olmalıdır. Kauçuk zımpara plakası 13 veya fırça 16/dairesel fırça/lamelli plaka ile çalışırken, el koruyucusu 12'nin (aksesuar) takılması önerilir. Taş işlerken toz emme kullanın. Elektrikli süpürge taş tozu emmeye uygun olmalıdır. Taş keserken bir kılavuz arabası kullanın. Asbest içeren malzemeler üzerinde asla çalışmayın. Yalnızca izin verilen hızı cihazın boşta dönüş hızına en az eşit olan aksesuarları kullanın.

• Taşlama taşlarını kullanmadan önce kontrol edin. Aksesuar doğru şekilde takılmış olmalı ve serbestçe dönebilmelidir. Aksesuarı yüksüz olarak en az 30 saniye döndürerek bir deneme çalışması yapın. Hasarlı, dengesiz veya titreşim üreten taşlama taşlarını kullanmayın.
• Aksesuarları mekanik darbelerden ve her türlü yağlı maddeyle temastan koruyun. Cihazı, yalnızca çalışır durumdayken iş parçasına uygulayın. Dönen aksesuarlarla temastan kaçının. Aksesuarın dönüş yönüne dikkat edin. Cihazı, kıvılcımlar veya taşlama tozu vücudunuzdan uzağa savrulacak şekilde tutun. Metal taşlama işlemi kıvılcım oluşturur. Kimsenin tehlikeye maruz kalmadığından emin olun. Yangın riski nedeniyle, kıvılcım sıçrama alanında yanıcı veya parlayıcı madde bulunmamalıdır. Örneğin taşıyıcı duvarlarda kesme işleri yaparken dikkatli olun: yapı normlarıyla ilgili açıklamalara bakın. Kesme diskinin sıkışması cihazda güçlü reaksiyonlara neden olur. Bu durumda cihazı derhal durdurun. Taşlama taşlarının boyutlarına dikkat edin. Diskin deliği, sabitleme flanşına (M 14) veya (M 10) uygun olmalıdır. Ara parçalar veya adaptörler kullanmayın. Kesme disklerini asla taşlama işleri için kullanmayın. Kesme diskine yanal baskı uygulamayın. Aksesuarların montajı ve kullanımıyla ilgili üretici talimatlarına uyun. Dikkat! Atalet nedeniyle aksesuarlar, cihaz durduktan sonra birkaç saniye daha dönmeye devam eder. Cihazı bir mengenede sabitlemeyin. Çocukların bu cihazı kullanmasına asla izin vermeyin. Bosch, yalnızca bu cihaz için öngörülen orijinal Bosch aksesuarları kullanıldığında kusursuz çalışmayı garanti edebilir.

Yapı normlarıyla ilgili açıklamalar

Taşıyıcı duvarlardaki oluklar, DIN 1053 Bölüm 1 veya ülkeye özgü yönetmeliklere tabidir.

Bu yönetmeliklere titizlikle uyulmalıdır. Çalışmaya başlamadan önce yetkili mimara veya işin sorumlu yönetimine danışın.

Koruyucu düzeneklerin montajı

Cihaz üzerinde herhangi bir işlem yapmadan önce, daima güç kablosunun fişini prizden çekin.

Koruma kapağı

Taşlama ve kesme diskleriyle yapılan çalışmalar için koruma kapağı 6 takılmış olmalıdır.

Sıkma kolunu 7 açın.

Koruma kapağını 6, şekle uygun olarak cihaz kafasının mil boynuna takın. Koruma kapağındaki kodlama kamları, mil boynundaki çentiklerle çakışmalıdır.

Koruma kapağını, omzu cihaz flanşına oturana ve kodlama kamları mil boynunun çevresel oluğuna geçene kadar mil boynuna bastırarak takın.

Koruma kapağını 6, istenen konuma (çalışma konumu) getirmek için saat yönünün tersine çevirin.

Régler le capot de protection 6 de sorte à empêcher une projection d'étincelles en direction de l'utilisateur.

Remarque : Les cames de codage se trouvant sur le capot de protection 6 garantissent que seul le capot de protection approprié au type d'appareil peut être monté.

Le montage s'effectue dans l'ordre inverse.

Poignée supplémentaire

Pour tous les travaux avec l'appareil, l'utilisation de la poignée supplémentaire 3 est obligatoire.

En fonction du mode de travail, visser la poignée supplémentaire 3 du côté droit ou gauche de la tête de l'appareil.

Poignée supplémentaire amortissant les vibrations

VIBRATION CONTROL

La poignée supplémentaire amortissant les vibrations permet une réduction des vibrations et, en conséquence, un travail plus agréable et en toute sécurité.

Aucune modification ne doit être effectuée sur la poignée supplémentaire.

Ne plus continuer à utiliser une poignée supplémentaire endommagée.

Protège-main

Lors de travaux avec la plaque de ponçage en caoutchouc 13 ou avec la brosse boisseau 16 / la brosse circulaire / le plateau à lamelles, il est recommandé de monter le protège-main 12 (accessoire). Le protège-main 12 est fixé avec la poignée supplémentaire 3.

Montage des accessoires

Avant toute intervention sur l'appareil proprement dit, toujours retirer la fiche du câble d'alimentation de la prise de courant.

Yalnızca, izin verilen hızı cihazın boşta dönüş hızına en az eşit olan aksesuarları kullanın.

Taşlama ve kesme diskleri çalışma sırasında aşırı ısınır; tamamen soğumadan onlara dokunmayın.

Mil taşıyıcıyı ve takılacak tüm parçaları temizleyin. Aletleri sıkmak ve gevşetmek için, mil taşıyıcıyı 5, mil kilitleme düğmesi 4 ile kilitleyin.

Mil kilitleme düğmesine 4 yalnızca takım mili tamamen durduktan sonra basın!

Taşlama/kesme diski

Taşların boyutlarına dikkat edin. Diskin deliği, sabitleme flanşına 8 (M 14), 19 (M 10) uygun olmalıdır. Ara parçalar veya adaptörler kullanmayın.

Elmas kesme diski kullanırken, disk üzerindeki dönüş yönü okunun cihazın dönüş yönüyle (cihazın başlığındaki ok dönüş yönünü gösterir) aynı olduğundan emin olun.

Montaj için resme bakın.

Sıkma somununu 10 vidalayın ve pimli anahtarla sıkın (bkz. "Hızlı sıkma somunu" bölümü).

M 14 takım mili için sabitleme flanşı

Sabitleme flanşında 8, merkezleme pimi etrafında elastik bir rondela (plastik parça) bulunur.

Bu elastik rondela eksikse veya hasar görmüşse, sabitleme flanşını 8 takmadan önce mutlaka değiştirin (Parça No. 1600 210 039).

M 10 takım mili için sabitleme flanşı

Sabitleme flanşı 19 her iki tarafta da kullanılabilir. Elmas kesme diskleri kullanmak için sabitleme flanşı, takım mili 5 üzerinde 180° döndürülmüş olarak monte edilmelidir.

Elmas kesme diskinin deliği (Ø 20 mm), sabitleme flanşı 19'un merkezleme pimi ile tam olarak aynı olmalıdır.

Ara parçalar veya adaptörler kullanmayın.

Aleti monte ettikten sonra ve cihazı çalıştırmadan önce, aletin doğru monte edildiğini ve serbestçe dönebildiğini kontrol edin.

Lamelli plaka

(M14 alet mili için)

Yapılacak işe bağlı olarak, koruma kapağını 6 çıkarın ve el koruyucusunu 12 takın. Özel sabitleme flanşını 8 (aksesuar, referans 2 605 703 028) ve lamelli plakayı alet miline 5 takın. Sıkma somununu 10 vidalayın ve pimli anahtar ile sıkın.

Kauçuk zımpara plakası 13

Yapılacak işe bağlı olarak, koruma kapağını 6 çıkarın ve el koruyucusunu 12 takın.

Montaj için şekle bakın.

Sıkma somununu 15 vidalayın ve pimli anahtar ile sıkın.

Fırça kap 16 / dairesel fırça

(M14 alet mili için)

Yapılacak işe bağlı olarak, koruma kapağını 6 çıkarın ve el koruyucusunu 12 takın.

Aksesuar, alet miline 5, milin ucundaki flanşa sağlam bir şekilde oturacak şekilde vidalanmalıdır. Bir çatal anahtar ile sıkın.

SDS-clic hızlı sıkma somunu

(M14 alet mili için)

Au lieu d'utiliser l'écrou de serrage 10, il est possible d'utiliser l'écrou de serrage rapide 11 (accessoire). Les accessoires peuvent être montés sans avoir recours à des outils de montage.

L'écrou de serrage rapide 11 ne doit être utilisé qu'avec les disques à ébarber et à tronçonner.

N'utiliser qu'un écrou de serrage rapide 11 en parfait état et non endommagé.

Lors du vissage, veiller à ce que la face imprimée ne soit pas orientée vers la meule, la flèche doit montrer la marque 20.

Bloquer la broche porte-outil à l'aide de la touche de blocage de la broche 4. Bien serrer l'écrou à serrage rapide par un mouvement de rotation de la meule dans le sens des aiguilles d'une montre.

Un écrou de serrage rapide non endommagé qui a été correctement fixé peut être desserré à la main en tournant l'anneau moleté dans le sens inverse des aiguilles d'une montre.

Ne jamais desserrer un écrou de serrage rapide bloqué au

moyen d'une pince mais utiliser une clé à ergots. Positionner la clé à ergots conformément à la description donnée sur la figure.

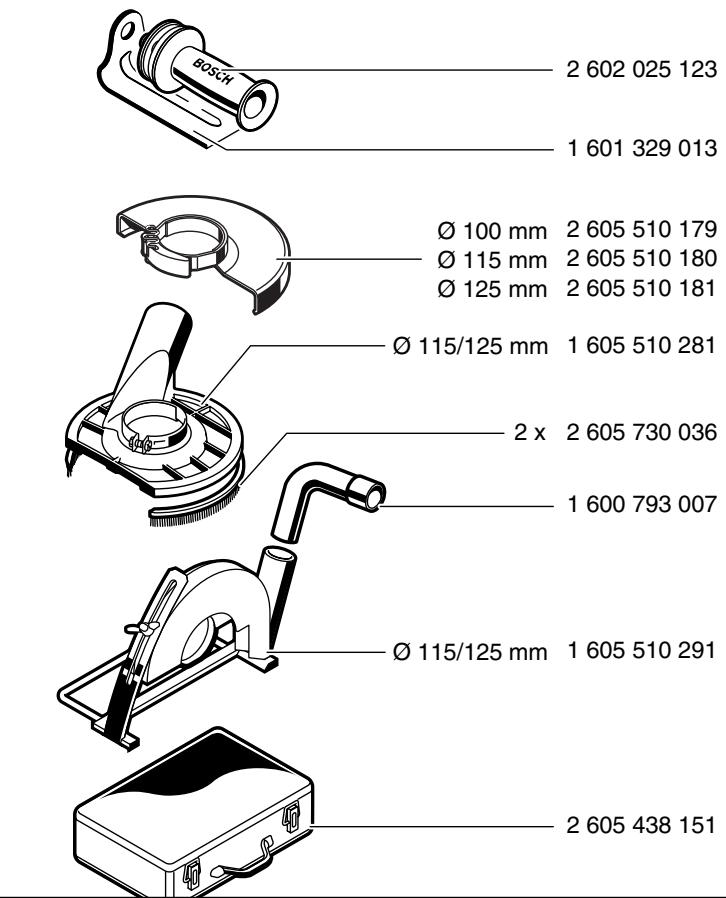

Accessoires autorisés

Tous les accessoires figurant dans ces instructions d'utilisation peuvent être utilisés.

Le nombre de tours par minute admissible [tr/min] ou la vitesse circonférentielle [m/s] des outils utilisés doit correspondre au moins aux indications figurant sur le tableau.

En conséquence, faire toujours attention au nombre de tours par minute/à la vitesse circonférentielle admissible figurant sur l'étiquette de l'outil.

	max. [mm]		[mm]	[tr/min]	[m/s]
	D	b	d
b d	100	6	22,2	11 000	80
	115	6	22,2	11 000	80
	125	6	22,2	11 000	80
D	100	-	-	11 000	80
	115	-	-	11 000	80
	125	-	-	11 000	80
b d	70	30	M 10	11 000	45
	75	30	M 14	11 000	45

Mise en service

Tenir compte de la tension du secteur : La tension de la source de courant doit correspondre aux indications figurant sur la plaque signalétique de l'appareil. Les appareils fonctionnant sous 230 V peuvent également être utilisés sous 220 V.

Mise en fonctionnement/Arrêt

Cihazı çalıştırmak için Açma/Kapama düğmesini 1 öne doğru itin.

Açma/Kapama düğmesini 1 kilitlemek için, bu konumda aşağı doğru bastırın ve yerine oturana kadar basılı tutun.

Cihazı durdurmak için Açma/Kapama düğmesini 1 bırakın veya düğmenin arka kısmına basın.

Deneme çalıştırması!

Aksesuarları kullanmadan önce kontrol edin. Aksesuar doğru şekilde monte edilmiş olmalı ve serbestçe dönebilmelidir. Aksesuarı en az 30 saniye boyunca yüksüz olarak döndürerek bir deneme çalıştırması yapın. Hasarlı, dengesiz veya titreşim üreten aksesuarları kullanmayın.

Constant-Electronic (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Sabit elektronik, boşta ve yükte devir sayısını neredeyse sabit tutar ve böylece düzenli bir performans sağlar.

Aşırı yük koruması (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Aşırı yük durumunda motor durur. Cihazın yükünü derhal azaltın ve soğuması için yaklaşık 30 saniye boyunca mümkün olan en yüksek devirde boşta çalıştırın.

Devir sayısı ön seçimi (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Gerekli devir sayısını, 'Teknik Özellikler' bölümünü izleyen tablodaki bilgilere göre (referans değerlerdir) ön ayar tekerleği 2 ile seçin.

Kullanım talimatları

Parça yeterince ağır değilse ve hareket etme riski varsa sıkıştırın. Aksi takdirde durabilecek cihazı aşırı zorlamayın. ■ Taşlama ve kesme diskleri çalışma sırasında çok ısınır; tamamen soğumadan onlara dokunmayın.

Taşlama işleri

Taşlama işlerinde, cihaza 30° ile 40° arasında bir konumlandırma açısıyla yaklaşırsanız en iyi sonuçları elde edersiniz. Cihazı düzenli bir şekilde ve orta düzeyde bir baskı uygulayarak yönlendirin. Bu, iş parçasının aşırı ısınmasını önler, renginin değişmesini ve çizik oluşmasını engeller.

Asla taşlama işleri için kesme diskleri kullanmayın.

Lamel taşlama plakası

Lamel taşlama plakası (aksesuar) ayrıca dışbükey yüzeyler ve profiller üzerinde çalışmayı da sağlar (kontur taşlama).

Lamel taşlama plakaları, zımpara kağıtlarına göre belirgin şekilde daha uzun ömürlüdür, daha düşük gürültü seviyelerine ve daha düşük çalışma sıcaklıklarına sahiptir.

Kesme işleri

Kesme işlerinde baskı uygulamayın, eğmeyin veya sallamayın. Malzemeye uygun, orta düzeyde bir ilerleme hızıyla çalışın.

Yavaşlayan kesme disklerini yanal baskı uygulayarak frenlemeyin.

Önemli olan, kesme işinin yapıldığı yöndür.

Cihaz her zaman ters yönde çalışmalıdır; bu nedenle cihazı diğer yöne yönlendirmeyin! Aksi takdirde, kesme hattından kontrolsüz bir şekilde çıkma riski vardır.

Profilleri ve kare boruları keserken, cihazı en küçük kesite yerleştirmek gerekir.

Taş kesme

Cihaz yalnızca kuru kesme/kuru zımparalama için kullanılmalıdır.

En iyisi elmas kesme diski kullanmaktır. Eğilmeleri önlemek için, toz emmeli özel koruma kapağıyla birlikte 17 numaralı kılavuz arabasını kullanın.

Cihazı yalnızca toz emme ile kullanın. Ayrıca toz koruma maskesi takın.

Elektrikli süpürge, taş tozlarını emmek için onaylanmış olmalıdır.

Bosch şirketi size uygun elektrikli süpürgeler sunar.

Cihazı çalıştırın ve kılavuz arabasının ön kısmı ile iş parçasının üzerine yerleştirin.

Malzemeye uygun, orta düzeyde bir ilerleme hızıyla çalışın (şekle bakın).

Özellikle sert malzemelerin (örneğin yüksek çakıl içerikli beton) kesilmesinde, elmas kesme diski aşırı ısınabilir ve bu şekilde hasar görebilir. Elmas kesme diskinin etrafında bir kıvılcım halkası bunun işaretidir.

Bu durumda, kesme işlemini kesintiye uğratın ve elmas kesme diskini bir süre yüksüz ve boşta çalıştırarak soğumasını sağlayın. Çalışma temposunda hissedilir bir yavaşlama ve çevresel bir kıvılcım halkası, elmas kesme diskinin köreldiğinin göstergeleridir. Aşındırıcı bir malzemede (örneğin kumtaşı tuğlası) kesim yapılarak yeniden bilenebilir.

Temizlik ve bakım

Cihazın kendisinde herhangi bir işlem yapmadan önce, elektrik kablosunun fişini her zaman prizden çekin.

Güvenli ve tatmin edici bir çalışma elde etmek için, cihazı ve soğutma havalandırma deliklerini düzenli olarak temizleyin.

Metallerin işlenmesi sırasında bazı zorlu çalışma koşullarında, elektriği ileten toz cihazın içinde birikebilir ve koruyucu yalıtımını bozabilir. Bu durumda Bosch, sabit bir emiş cihazı kullanılmasını, soğutma havalandırma deliklerine sık sık hava üflenmesini ve bir kaçak akım koruma şalteri takılmasını önerir.

Cihazın üretimi ve kontrolü sırasında gösterilen tüm özene rağmen bir arıza meydana gelirse, onarım yalnızca Bosch elektrikli el aletleri için yetkili bir servis istasyonuna yaptırılmalıdır.

Bilgi talepleri veya yedek parça siparişleri için, makinenin on haneli referans numarasını mutlaka bildirin.

Çevre koruma talimatları

Atık bertarafı yerine hammadde geri kazanımı

Makineler, aksesuarları ve ambalajları, uygun bir geri dönüşüm yoluna tabi tutulabilmelidir.

Bu kullanım kılavuzu, klor içermeyen geri dönüştürülmüş kağıttan üretilmiştir.

Plastik parçalarımız, farklı malzemelerin seçici geri dönüşümü amacıyla bu şekilde işaretlenmiştir.

Satış Sonrası Servis

Yedek parçalarla ilgili patlak görünümleri ve bilgileri şu adreste bulabilirsiniz: www.bosch-pt.com

Fransa

Minitel 11 ile bilgi

Ad: Bosch Outillage

Yer: Saint Ouen

Bölge: 93

Robert Bosch France S.A.

Satış Sonrası Servis/Outillage

B.P. 67-50, Rue Ardoin

93402 St. Ouen Cedex

Müşteri danışma hattı. 0143 11 9002

Yeşil Hat. 0800055051

Belçika

Tel. [phone]

Fax. [phone]

E-posta: [e-mail]

İsviçre

+41(0)1/8471616

Faks +41 01/8471657

Müşteri danışma hattı: 0800551155

Uygunluk Beyanı

Bu ürünün aşağıdaki normlara veya standart belgelere uygun olduğunu kendi sorumluluğumuzda beyan ederiz: EN 50 144, 89/336/CEE ve 98/37/CE düzenlemelerine uygun olarak.

Dr. Egbert Schneider

Kıdemli Başkan Yardımcısı

Mühendislik

Dr. Eckerhard Strötgen

Ürün Müdürü

Sertifikasyon

Robert Bosch GmbH, Elektrikli El Aletleri Bölümü

Değişiklik yapma hakkı saklıdır

Teknik özellikler

Amoladora		PWS 700	PWS 7-100	PWS 7-115	PWS 7-125
Número de pedido		0 603 402 0..	0 603 402 0..	0 603 402 0..	0 603 403 0..
Potencia absorbida *	[W]	700	720	720	720
Potencia ↑util *	[W]	390	400	400	400
Revoluciones en vacío	[miñ-1]	11 000	11 000	11 000	11 000
° de discos de amolar, max.	[mm]	115/125	100	115	125
Rosca del husillo		M 14	M 10	M 14	M 14
Electrónica Constante		-	-	-	-
Preselección de revoluciones		-	-	-	-
Peso (sin accesos), aprox.	[kg]	1,50	1,50	1,50	1,50
Clase de protección		☐ / II	☐ / II	☐ / II	☐ / II

Amoladora		PWS 720	PWS 8-125 CE	PWS 850 CE	PWS 9-125 CE
Número de pedido		0 603 403 0..	0 603 404 7..	0 603 404 7..	0 603 405 7..
Potencia absorbida *	[W]	720	800	850	900
Potencia ↑util *	[W]	400	420	430	440
Revoluciones en vacío	[mi-n-1]	11 000	2 800-11 000	2 800-11 000	2 800-11 000
Ø de discos de amolar, max.	[mm]	115/125	125	125	125
Rosca del husillo		M 14	M 14	M 14	M 14
Electrónica Constante		-	●	●	●
Preselección de revoluciones		-	●	●	●
Peso (sin accesos), aprox.	[kg]	1,50	1,50	1,50	1,50
Clase de protección		☐ / II	☐ / II	☐ / II	☐ / II

Makinenizin sipariş numarasına dikkat edin. Bazı makinelerde ticari adlar değişebilir. * Nominal gerilimler [U] 230/240 V için geçerli göstergeler. Bu göstergeler daha düşük gerilimlerde ve bazı ülkeler için belirli modellerde değişebilir.

Devir ön seçimi (CE Tipi)

Material	Aplicación	Átil	Rueda de ajuste
Material sintético	Pulido	Caperuza de lana de oveja	1
	Lijado fino	Disco pulidor de fieltro	1
Metal	Lijado fino	Disco de paño para pulir	1
	Decapado	Hoja lijadora	2-3
Madera, metal	Cepillado, desoxidación	Cepillo de vaso, hoja lijadora	3
Metal, piedra	Amolado	Disco de amolar	4-6
Metal	Desbastado	Disco de desbastar	6
Piedra*	Tronzado*	Disco tronzador y soporte guía	6

• Taş kesme işlemi yalnızca kılavuz destek (özel aksesuar) kullanılarak yapılabilir.

Amaca uygun kullanım

Cihaz, su kullanılmadan metal ve taş malzemeleri kesmek, taşlamak ve fırçalamak için tasarlanmıştır. Taş keserken kılavuz destek kullanılması zorunludur.

Elektronik kontrollü cihazlarda: izin verilen uçlarla kullanıldığında taşlama ve parlatma için de kullanılabilir.

Gürültü ve titreşim bilgileri

Ölçüm değerlerinin belirlenmesi EN 50 144 standardına göre yapılmıştır.

Cihazın tipik gürültü seviyesi: ses basıncı seviyesi 88 dB (A); ses gücü seviyesi 101 dB (A).

Kulak koruyucu kullanın!

Tipik titreşim seviyesi 5,0 m/s²'dir.

Titreşim sönümleyici ek tutamak kullanıldığında, alt tutamakta tipik el-kol titreşim seviyesi 2,5 m/s²'nin altına düşer.

Cihazın parçaları

1 Açma/kapama anahtarı 2 Devir ayar tekerleği (PWS 8-125 CE/PWS 850 CE/ PWS 9-125 CE) 3 Ek tutamak 4 Mil kilitleme düğmesi 5 Taşlama mili 6 Koruma kapağı 7 Sabitleme kolu 8 Destek flanşı (M 14 dişli taşlama millerinde halka contalı) 9 Taşlama/kesme diski 10 Sabitleme somunu 11 SDS- hızlı sabitleme somunu (M 14 dişli mil için)* 12 El koruması 13 Lastik zımpara tablası 14 Zımpara kağıdı 15 Sıkma somunu 16 Fırça kabı 17 Emişli koruma kapağı ile kılavuz destek 18 Elmas kesme diski* 19 M 10 destek flanşı Açıklanan ve gösterilen aksesuarlar kısmen seri teslimat kapsamına dahil değildir.

Güvenliğiniz için

Cihazla güvenli bir şekilde çalışabilmek için kullanım kılavuzunu ve güvenlik uyarılarını tamamen okumalı ve burada belirtilen tavsiyelere kesinlikle uymalısınız.

Ayrıca ekteki broşürde yer alan genel güvenlik talimatlarına da uyulmalıdır. İlk kullanımdan önce cihazın kullanımı hakkında pratik eğitim alın.

Koruyucu gözlük ve kulaklık takın. Güvenliğiniz için ayrıca koruyucu eldiven, sağlam ayakkabı, baret ve önlük gibi diğer koruyucu ekipmanları da kullanın. Çalışma sırasında oluşan toz sağlığa zararlı, yanıcı veya patlayıcı olabilir. Bu nedenle uygun koruma önlemleri alınmalıdır.

Örneğin: Bazı toz türleri kanserojendir. Toz ve talaş için uygun bir emiş sistemi kullanın ve toz maskesi takın.

Hafif alaşımların tozu tutuşabilir veya patlayabilir. Çalışma alanını her zaman temiz tutun; farklı malzemelerin tozları karıştığında özellikle tehlikeli olabilir. Çalışma sırasında elektrik kablosu hasar görür veya kesilirse, kabloya dokunmayın, hemen fişi prizden çekin. Hasarlı kabloyla cihazı asla kullanmayın. - Açık havada kullanılan cihazları, maksimum 30 mA kaçak akımda açan bir kaçak akım koruma şalteri ile bağlayın. Cihazı yağmura veya neme maruz bırakmayın. Cihazı her zaman iki elinizle sıkıca tutarak ve dengeli bir pozisyonda çalıştırın. İş parçasını sabitleyin. Bir iş parçası, sıkma aparatları veya bir mengene ile sabitlendiğinde, elle tutmaktan çok daha güvenli bir şekilde tutulur. - Kabloyu her zaman cihazın arkasında tutun. Cihazı bırakmadan önce her zaman kapatın ve durmasını bekleyin.

Elektrik akımının kesilmesi veya fişin doğrudan prizden çekilmesi durumunda, açma/kapama anahtarını derhal kilit açık konumuna getirin ve kapatma konumuna alın. Bu şekilde kazara çalışma önlenir. Cihaz yalnızca kuru kesme ve taşlama için kullanılmalıdır. - Her zaman cihaza monte edilmiş ek tutamak 3 ile çalışın. Elektrikli aleti yalnızca yalıtımlı tutamaklarından tutun, çünkü kesici uç gizli bir kabloya veya cihazın kendi elektrik kablosuna temas edebilir.

Gerilim taşıyan bir iletkenle temas, cihazın metal parçalarını gerilim altına sokar ve kullanıcıya elektrik çarpmasına neden olabilir.

• Gizli boruları ve kabloları tespit etmek için uygun arama cihazları kullanın veya yerel tedarik şirketinize danışın.

Elektrik kablolarıyla temas yangına veya ELEKTRİK ÇARPMASINA neden olabilir. Gaz borularının hasar görmesi patlamaya yol açabilir. Su borusunun delinmesi maddi hasara veya ELEKTRİK ÇARPMASINA neden olabilir.

Taşlama veya kesme diskleriyle çalışırken koruyucu kapak 6 takılmalıdır. Lastik zımpara tablası 13 veya tel fırça 16 / disk fırça / segmentli zımpara diski kullanıldığında, el koruması 12 (özel aksesuar) kullanılması önerilir. Taş işlerken toz emme sistemi kullanın. Emici, taş tozunu emmek için onaylı olmalıdır. Taş keserken kılavuz destek kullanılmalıdır. Asbest içeren malzemeler işlenmemelidir. - Yalnızca izin verilen devir sayısı cihazın boşta devir sayısına en az eşit olan taşlama uçlarını kullanın. Taşlama uçlarını kullanmadan önce kontrol edin. Taşlama ucu mükemmel şekilde monte edilmiş olmalı ve herhangi bir yere sürtünmeden dönmelidir. En az 30 saniye boşta döndürerek test çalışması yapın. Hasarlı, eksantrik dönen veya titreşen taşlama uçlarını kullanmayın.

Taşlama ucunu darbelerden, çarpmalardan ve gres yağından koruyun. Cihazı parçaya yalnızca bağlıyken yaklaştırın. - Ellerinizi çalışan taşlama uçlarından uzak tutun. - Dönüş yönüne dikkat edin. Cihazı her zaman, kıvılcımlar ve çalışma sırasında oluşan parçacıklar vücudunuzdan uzağa savrulacak şekilde tutun. Metal taşlarken kıvılcımlar sıçrar. Bunların insanlara doğru savrulmamasına dikkat edin. Yangın tehlikesi nedeniyle yakınlarda (kıvılcım menzili içinde) yanıcı maddeler bulunmamalıdır. Örneğin taşıyıcı duvarlarda oluk açarken dikkatli olun: "Statik ile ilgili uyarılar" bölümüne bakın. Kesme diski aniden sıkışırsa, cihazda ani bir tepki torku oluşur. Bu gibi durumlarda cihaz derhal kapatılmalıdır. Taşlama disklerinin boyutlarını dikkate alın. Delik çapı, destek flanşına (8 (M 14), 19 (M 10)) uygun olmalıdır. Redüksiyon parçaları veya adaptörler kullanmayın. - Kesme diskleri asla taşlama için kullanılmamalıdır. Kesme disklerine yanal kuvvet uygulamayın. Taşlama ucunu monte ederken ve kullanırken üreticinin talimatlarına uyun. ■Dikkat! Cihaz kapatıldıktan sonra disk ataletle dönmeye devam eder. Cihazı bir mengeneye sıkıştırmayın. - Çocukların cihazı kullanmasına asla izin vermeyin. Bosch, cihazın doğru çalışmasını yalnızca orijinal aksesuarlar kullanıldığında garanti eder.

Statik ile ilgili uyarılar

Taşıyıcı duvarlardaki oluklar, DIN 1053 bölüm 1 standardına veya ülkeye özel düzenlemelere uygun olarak açılmalıdır.

Bu düzenlemelere uyulması zorunludur. Çalışmaya başlamadan önce statikçiye, mimara veya şantiye şefine danışılmalıdır.

Koruyucu düzeneklerin montajı

• Cihazda herhangi bir işlem yapmadan önce fişi prizden çekin.

Koruyucu kapak

Taşlama veya kesme diskleriyle çalışırken koruyucu kapak 6 kullanılmalıdır.

Sabitleme kolunu 7 gevşetin.

Koruyucu kapağı 6, şekilde gösterildiği gibi mil boynuna takın. Koruyucu kapağın kodlama çıkıntıları, mil boynundaki ilgili yuvalarla çakışmalıdır.

Koruyucu kapağı, kapak bileziği cihaz flanşına oturana ve kodlama çıkıntıları mil boynundaki halka yuvaya yerleşene kadar mil boynuna bastırın.

Koruyucu kapağı 6 saat yönünün tersine çevirerek istediğiniz çalışma konumuna getirin.

Koruyucu kapağı 6, kıvılcımlar kullanıcıya doğru savrulmayacak şekilde ayarlayın.

Not: Koruyucu kapağın 6 kodlama çıkıntıları, cihaz tipine uygun koruyucu kapağın takılmasını sağlar.

Sökme işlemi ters sırada yapılır.

Ek tutamak

Her zaman aparata takılı ek tutamak 3 ile çalışın.

Ek tutamağı 3, yapılacak işe bağlı olarak aparatın başının sağına veya soluna vidalayın.

Titreşim sönümleyici ek tutamak

VIBRATION CONTROL

Ek tutamak, titreşimleri sönümleyen özel bir malzemeden yapılmıştır; bu da daha rahat ve güvenli çalışmayı sağlar.

Ek tutamakta herhangi bir değişiklik yapmayın.

Hasarlı bir ek tutamağı kullanmaya devam etmeyin.

El koruması

Kauçuk zımpara plakası 13 veya fırça 16 / disk fırça / segmentli zımpara diski kullanırken el koruması 12'nin (özel aksesuar) takılması önerilir. El koruması 12, ek tutamak 3 ile birlikte sabitlenir.

Taşlama uçlarının montajı

■ Aparatta herhangi bir işlem yapmadan önce fişi prizden çekin.

! Yalnızca izin verilen devir sayısı, aparatın boştaki devir sayısından en az eşit olan taşlama uçları kullanın.

Taşlama ve kesme diskleri çalışma sırasında çok yüksek sıcaklıklara ulaşabilir; dokunmadan önce soğumalarını bekleyin.

Taşlama milini ve takılacak tüm parçaları temizleyin. Taşlama uçlarını sıkmak ve gevşetmek için mil kilitleme düğmesine 4 basarak taşlama milini 5 tutun.

Frez mili yalnızca taşlama mili dururken kilitleyin!

Taşlama/kesme diskleri

Taşlama disklerinin boyutlarını dikkate alın. Delik çapı, destek flanşına (M 14), 19 (M 10) uygun olmalıdır. Redüksiyon parçaları veya adaptörler kullanmayın.

Elmas kesme disklerini takarken, elmas kesme diskinin dönüş yönü okunun cihazın dönüş yönüyle (cihaz kafasındaki dönüş yönü oku) çakıştığına dikkat edilmelidir.

Montajı resimli sayfaya göre yapın.

Sabitleme somununu 10 vidalayın ve iki pimli anahtarla sıkın (bkz. "Hızlı sabitleme somunu" bölümü).

M 14 taşlama mili için destek flanşı

Destek flanşı 8'in merkezleme bileziği bir halka contaya (plastik parça) sahiptir.

Halka conta eksikse veya hasarlıysa, destek flanşı 8'i kullanmadan önce mutlaka yeni bir conta (sipariş no. 1600 210 039) takılmalıdır.

M 10 taşlama mili için destek flanşı

Destek flanşı 19 her iki yüzüyle de kullanılabilir. Elmas kesme diskleriyle kullanıldığında, taşlama mili 5 üzerinde 180° döndürülmüş olarak monte edilmelidir.

Elmas kesme diskinin deliği (Ø 20 mm), destek flanşı 19'un merkezleme bileziğine boşluksuz oturmalıdır.

Redüksiyon parçaları veya adaptörler kullanmayın.

Taşlama aletini monte ettikten sonra, cihazı çalıştırmadan önce aletin doğru monte edildiği ve sürtünmeden döndüğü kontrol edilmelidir.

Segmentli zımpara diski (lifli parlatma plakası)

M14 dişli mil için

Bazı uygulamalar için koruyucu başlık 6 sökülmeli ve el koruması 12 takılmalıdır. Özel destek flanşı 8 (özel aksesuar, sipariş no. 2 605 703 028) ve segmentli zımpara diski, taşlama mili 5 üzerine monte edilmelidir. Sabitleme somunu 10'u vidalayın ve iki pimli anahtarla sıkın.

Kauçuk zımpara plakası 13

Bazı uygulamalar için koruyucu başlık 6 sökülmeli ve el koruması 12 takılmalıdır.

Montajı resimli sayfaya göre yapın.

Germe somunu 15'i vidalayın ve iki pimli anahtarla sıkın.

Fincan fırça 16 / disk fırça

M14 dişli mil için

Bazı uygulamalar için koruyucu başlık 6 sökülmeli ve el koruması 12 takılmalıdır.

Alet, taşlama mili 5 üzerine yeterli derinlikte vidalanabilmelidir, böylece mil dişinin sonunda bulunan mil flanşına sıkıca oturur. Aleti sabit anahtarla sıkın.

Hızlı sabitleme somunu SDS-clip

M14 dişli mil için

Sabitleme somunu 10 yerine hızlı sabitleme somunu 11 (özel aksesuar) kullanılabilir. Taşlama aletleri ek bir alet gerektirmeden monte edilebilir.

Hızlı sabitleme somunu 11 yalnızca taşlama/kesme disklerinde kullanılmalıdır.

Utilizar únicamente una tuerca de fijación Al montar la tuerca, prestar atencion a que la cara quekea la inscripction no asiente sobre el disco de amolar;la flecha debe entrainarse ademas sobre lamarca indices 20.  Retener el husillo portamuelas presionnando el boton de bloqueo del husillo 4. Apretar la tuerca de fijacion rapiida girando con fuerza el disco de amolar en el sentido de las agujas del reloj.  Una tuercar de fijacion rapa sin dañar,correctamente montada,sedea aflojar amano girando el anillo moleteado en sentido contrario a las agujas del reoj. No intentar aflojar nunca con una tenaza una tuerca de fijacion=rapida bloqueada, sino con la llave de dos pivotes. Aplicar la llave de dos pivotes segun se muestra en la figura.

İzin verilen uçlar

Puede emplearse todos los útiles Mentionados en estas instrucciones de manejo. Las revoluciones [min-1] o velocidad periférica [m/s] admisibles en los utiles deben corresponder, como minimum, a los valuesindicados en laTabla. Deben considerarse por lo tanto siempre las revoluciones/velocidad periférica admisibles marcadas sobre la etiqueta de los utiles.

	máx. [mm]		[mm] d	[mi n-1]	[m/s]
	D	b
b d	100	6	22,2	11 000	80
	115	6	22,2	11 000	80
	125	6	22,2	11 000	80
D	100	-	-	11 000	80
	115	-	-	11 000	80
	125	-	-	11 000	80
b d D	70	30	M 10	11 000	45
	75	30	M 14	11 000	45

Devreye alma

Cerciorarse de que la tension de la red sea correcta: La tension de la fuente de energia debe coincideir con lasindicaciones en la placadecaracteristicadel aparato. Los aparatos marcados con 230V 能把Funcionar también a 220V

Bağlama ve ayırma

Para la puesta en marcha del aparato desplazar hacía adelante el interruptor de connexion/descnexión 1. Para enclavar el interruptor de connexion/descnexion 1 presionarlo adelante hasta enclavarlo. Para desconectar el aparato soltar, o presionar atrás si se enquirytra enclavado, el interruptor de connexion/desconexión 1.

Deneme çalışması

Comprobar los utiles de amolar antes de su uso. Elutildeamolardebeestperfectamente montado ydebegirarsinrozar en ningunlado.Efectuar unfuncionamento de prueba dejandolo girar envacio durante 30segundos comominimo.Noutilizar los utiles de amolar si estan dañados,si girande forma descentrada o vibran.

Elektronik Sabit (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

La electrónica Constante mantiene practicamente iguales las revoluciones en vacío y bajo carga, garantizando asi un rendimiento de trabajo constante.

Aşırı yük koruması (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

En caso de sobrecargarse el motor, este se detiene. Descargar inmediamente el aparato ydeojarlo funcional en vacio a revoluciones maximas durante aprox. 30 segundos para enfiarrio.

Devir sayısı ön seçimi (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Preseccionar las revolucionesrequireidas con la rueda deajuste 2 segunindicaciones en la tabla que figura bajo "Caracteristicas先进技术"(valores orientativos).

Çalışma talimatları

Sujetar la pieza de trabajo, a no ser que quede bien firme por su propio peso. ■ No solicitar el aparato deundry que Ilegue a detenerse. - Los discos de desbastar y de tronzar能把 alcanzar temperatas muy elevadas al trabajo; espere hasta que se enfrén antes de tocarlos.

Taşlama

 Con ángulos de ataque de 30° a 40° se obtiene el mejor的结果al desbastar. Guiar el aparato con movimiento de vaivén ejerciendo una presión moderada. Así, no se produce un calentimiento excessivo y se evita que la pieza de trabajo cambie de color y que se marque con estrías.  Jamás deben usarse discos tronzadores para desbastar.

Segmentli zımpara diski (lifli zımpara plakası)

Con el disco lijador segmentado (accesorio especial)SEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO SEO Los discos lijadores segmentados tienen una duración notablemente mayor que las hojas lijadores, teneran un nivel de ruido menor, y calientan menos la pieza al trabajo.

Kesme

 Al tronzar, el disco no debe presionnarse excessivamente ni ladearse, ni guiarse con un movimiento oscilante. Trabajar con un avance moderado y adecuado al tipo de material a trabajo. No frene los discos tronzadores en marcha por inercia presionándolos lateralmente contra el material.  Al tronzar es importante que el sentido de avance de laquina sea el correcto. El aparato debuguiarse siempre acontramarcha, júnunca en sentido opuesto! De lo contrario existe el riesgo de que el aparato sea rechazado bruscamente. Al tronzar perfiles y tubos rectangulares se recomienda iniciair el corte por el loro mas estrecho.

Taş kesme

El aparato debeutilizarse solamente para el tronzado y amolado en seco. Se recomienda utiliser un disco tronzador diamantado. Para averitar que el aparato se ladee, emplear el soporte guia 17 con una caperuza protectora de aspiracion especial. Solamente utilizar el aparato con un equipo de aspiración de polvo. Colocarse adicionalmente una mascarilla antipolvo.  El aspiradoribeestar homologado para succionarpolvo de piedra. Bosch le offre el aspirador adecuado. Conectar el aparato y asentar la parte delantera del soporte guía sobre la pieza de trabajo. Guiar el aparato con un avance moderado y adecuado al tipo de material a trabajo (figura). Al tronzar materiales muyuros, p. ej. hormigon con un alto contenido de áridos, puedaURTAR a sobrecalentarse el disco trzonzador diamantado llgando incluoso dañarse. Esto se manifiesta por una corona de chispas en el perimetro del disco trzonzador diamantado. En theseos casos debe interruptirse el procesode trzonado para enfiar el disco trzonador diamantado dejandolo funcinar brevemente sin carga a las revoluciones en vacio. Tanto una disminución considerable en la progrégion del trabajo como una corona de chispas en el perimetro del disco tronzador diamantado son sintomas de que el disco está meltado. Este puede reaffilarse efectuando uno cortes en material abrasivo (p. ej. en arenisca calcarea).

Bakım ve temizlik

- Cihazda herhangi bir işlem yapmadan önce fişi prizden çekin.

 Mantener siempre limpios el aparato y las rejillas de refrigeracion para poder trabajo con seguridad.  En caso especiales puede occurrir que se acumule polvo metalico susceptible de conducir electricidad en el interior del aparato. Ello peutninger apearar la proteccion deaislamento del aparato.Enesticos caseo se recomienda la aplicacion de un equipo de aspiracion estacionario, soplar frencuentamente las rejillas de refrigeracion,e intercalarun fusible diferencial. Si a pesar de los esmerados procesos de fabricación y control, el aparato隐身ase a averiarse, la reparacióndeferá encargarse a un taller de service autorizado para herramentas electricas Bosch. Al realizar consultas o Solicitar piezas de repuesto, es imprescindible indicar sempre el numero de pedido de 10 digitos que figura en la placac de caracteristicas del aparato.

Çevrenin korunması


Hammadde geri kazanımı, atık üretmek yerine

El aparato, los accesos y el embalaje debieran someterse a un proceso de recuperacion que respepe el medio ambiente. Estas instrucciones se han impreso sobre papel reciclado sin la utilizacion de cloro. Para efectuar un reciclaje selectivo se han identificado las piezas de plástico.

Teknik servis ve müşteri desteği

Patlatılmış çizimler ve yedek parça bilgilerini internette şu adreste bulabilirsiniz:

www.bosch-pt.com

İspanya

Robert Bosch España, S.A. Departamento de ventas Herramientos Eléctricas C/Hermanos Garcia Noblejas, 19 28037 Madrid Aesoramento al cliente... [phone] Fax. [phone]

Venezuela

Robert Bosch S.A. Final Calle Vargas. Edf. Centro Berimer P.B. Boleita Norte Caracas 107 +58 (0)2 / 207 45 11

Meksika

Robert Bosch S.A. de C.V. Interior: +52 (0)1 / 800 627 1286 D.F.: +52 (0)1 / 52843062 E-Mail: [e-mail]

Arjantin

Robert Bosch Argentina S.A. Córdoba 5160 1414 Buenos Aires (Capital Federal) Atencion al Cliente +54 (0)810 / 555 2020 E-Mail: [e-mail]

Peru

Autorex Peruana S.A. Republca de Panama 4045, Lima 34 +51 (0)1 / 475-5453 E-Mail: [e-mail]

Şili

EMASA S.A. Irrarrazaval 259 - Nuña Santiago +56 (0)2 / 520 3100 E-Mail: [e-mail]

C(Uygunluk beyanı

Declaramos bajo nuestra sola responsabilidad que este producto está en conformidad con las normas o documents normalizados siguientes: EN 50 144 de acuerdo con las regulaciones 89/336/CEE, 98/37/CE. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification   Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Reservado el derecho de modificaciones Dados技术和 aparelho

Rebarbadora		PWS 700	PWS 7-100	PWS 7-115	PWS 7-125
N° de encomenda		0 603 402 0..	0 603 402 0..	0 603 402 0..	0 603 403 0..
Potência nominal observada *	[W]	700	720	720	720
Potênciautil *	[W]	390	400	400	400
Rotações em vazio	[miñ-1]	11 000	11 000	11 000	11 000
Discos abrasivos-Ø, má.	[mm]	115/125	100	115	125
Rosca de veio de rectificacao		M 14	M 10	M 14	M 14
Constant-Electronic		-	-	-	-
Pré-Seleção de número de rotação		-	-	-	-
Peso (sem accesário), aprox.	[kg]	1,50	1,50	1,50	1,50
Classe de proteção		☐ / II	☐ / II	☐ / II	☐ / II

Rebarbadora		PWS 720	PWS 8-125 CE	PWS 850 CE	PWS 9-125 CE
N° de encomenda		0 603 403 0..	0 603 404 7..	0 603 404 7..	0 603 405 7..
Potência nominalabsorvida*	[W]	720	800	850	900
Potênciautil*	[W]	400	420	430	440
Rotações em vazio	[mi-n-1]	11 000	2 800-11 000	2 800-11 000	2 800-11 000
Discos abrasivos-Ø, Tmax.	[mm]	115/125	125	125	125
Rosca de veio derectuição		M 14	M 14	M 14	M 14
Constant-Electronic		-	●	●	●
Pré-Seleção de númerode rotação		-	●	●	●
Peso(sem accessibility), aprox.	[kg]	1,50	1,50	1,50	1,50
Classe de proteção		[II / II]	[II / II]	[II / II]	[II / II]

Por favor observar o número de encomenda da suaária. A designação comercial de diversas máquinas pode variar. * As indicações valem para tensões nominais de [U] 230/240 V. Estas indicações podem variar no caso de tensões mais baixas e modelos especialicos de páises. Pre-selectação de número de rotação ( Tipo CE)

Material	Aplicação	Ferramenta	Roda de ajuste
Plástico	Polir	Boina de lã de codeiro	1
	Lixamento fino	Disco de feltro para polir	1
Metal	Lixamento fino	Disco de pano para polir	1
	Retirar tinta	Lixa	2-3
Madeira, metal	Escovas, desenferrujar	Escova tipo tacho, lixa	3
Metal, pedra	Lixar	Disco abrasivo	4-6
Metal	Desbastar	Disco de desbastar	6
Pedra*	Cortar*	Disco de corte e carril de guia	6

* Apenas é permitidoURTAR pedrasutilizando o carril de guia (accessorio).

Hükümlere uygun kullanım

O aparelho é determinado paraURTar,desbastare escovar materiais de metal e de pedra,semutilizar agua.ParaURTar pedras é necessarioutilizar um carril de guia. No caso de aparhos com commando electrico: Com ferramentas abrasivas admissiveis, también é possivel utiliser o aparheiro para lixar e polir.

Gürültü ve titreşim bilgileri

Valores de medida de acordo com EN 50 144. O nível de ruído avaliado A do aparecido é típica-mente: Nível de pressão acústica 88 dB (A). Nível de potência acústica 101 dB (A). Utilize protectores auriculares! A aceleração avaliada é típamente de 5,0 m/s². Utilizando o punho adicular com amortecimento de vibrações, a vibração da maior e do braço no punho adicular é normalmente inferior à 2,5 m/s².

Cihazın parçaları

1 Interruptor de ligar/desligar 2 Rodela de ajuste do numero de rotações (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE) 3 Punho adicional 4 Tecla de trabajo de veio 5 Veio de rectificacao 6 Capa de proteção 7 Alavanca de aperto 8 Flange de admissão (no caso do veio de rectificacao M 14 com O-Ring) 9 disco de desbastar/cortar* 10 Porca de aperto 11 Porca de aperto rápido SDS- = liC (para veio de rectificacao M 14)* 12 Proteção para as mãos* 13 Prato de lixar de borracha* 14 Lixa* 15 Porca redonda* 16 Escova tipo tacho* 17 Carril de guia com capa de aspiração* 18 disco de diamante paraURTAR* 19 Flange de admissão M 10 * Os acessórios ilustrados e descriços nas instruções de service não sempre são abrangidos pelo Conjunto de fornecimento!

Güvenliğiniz için

 Um trabajo seguro com o aparvelso sepossible antes ter sidopletamente as instruções de的服务o e as indications de segurarca e antes observar rigorosamente as指示asnelas conti das. Adicionalmente deverá seguir as indicações gerais de segança que se encontrar no caderno em anexo. Uma instruição pratica évantajosa. - Usar oculos de proteção e proteção para os ouvidos. Para a sua segurar, use也是非常outsrosutensiños de segurar persona, como porexample luvas de proteção, sapatos firmes erobustos, capacete e avental. - Durante o trabalho são produzidos pós que podem ser nocivos à saude, inflamáveis ou explosivos. São necessarias medidas de proteção adequadas. Por exemple: Alguns pos são considerados cancerígenos. Utilize uma apropriada aspiração de po/aparas e use uma máscara de proteção contra po. Pó de metal leve pode queimar ou explodir. Sempre manter o local de trabalho limpo, quando misturas de material são extremamente perigosas. Cas o cabo de rede for danificado ou cortado durante o trabalho, não toque no cabo. Tire imeditamente a ficha da tomada. Jamais utilizez o aparelho com um cabo danificado. Aparelhos realizados ao ar livre devem ser connectados atraves de um interruptor de protecao contra corrente residual com uma corrente de activacao de no maximo 30mA .Nao utilizez o aparelho na chuve ou em ambientes humidos. Ao travaçar com o aparecido, segure-o sempre com às vezes e mantenha uma posicao firme. Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa atraves de dispositivos de fixação ou torno de bancada está mais fixo do que quando segurado com a maior. Conduzir o cabo sempre por detrás daquina. - Sempre desligar o aparelho antes de deposita-la e aguardar até que o aparelho pare completeness. No caso de falha de corrente ou se ffor puxada a toma de corrente,deera destravar imeditamente o interruptor de ligar/desligar e colocar na posicao desligada. Isto evita um novo arranque involuntario. O aparelho só deve ser utilisé para cortes a seco/polimento a seco. O punho adiconcial 3 deve ser montado durante todos os lavorhos com o aparelho. Apenas segurar a ferramenta eletrica pelas superficies de manuseio isoladas, caso a ferramenta deutilização possa entrada em contacto com una tubulação escondida no muramento ou o padrão cabo eletrico. Ocontactocomumcaboqueconduztensao eletrica, colocarasyobtensaoaspartedes metalexpostadasferramentapeodelevara umchoqueeletrico. Utilize aparehos detectives痫pos para detectar cabos de alimentacao ou peça apoio da suairma de abastecimento. OcontactocomCaboseléctricospodeprovocarincendioechoqueelectrico.Odano deuma linhagáspodélevaraumexplosao. Uma perfuraçãodeum tubo deágua provocam dano material ou pode provocar umchoqueelectrico. Paraetrabalhos com discos de desbastar ou de cortar, e necessario que a capa de protecao 6 esteja montada. Paraetrabalhos com o prato de lixar de borracha 13 ou com a mosto tipo tacho 16/escova de disco/disco abrasivo em leque, e recomendavel montar a protecao para mao 12 (accessorio). Use una aspiração a vácuo para pó de pedras ao trabalho com as tais. O aspirador de pô deve ser aprovado para aspirar pó de pedras. Usar um carril de guia para cortar pedras. - Materiais que contentem amiente não devem ser trathestados. - Apenas utilize ferramentas abrasivas, com um número de rotações admissivel que está no minimum não alto como o número de rotações em vazio do aparecido. - Controlar as ferramentas abrasivas antes da'utilisation. A ferramenta abrasiva deve estar perfectamente montada e deve poder girar livrente. Realizar um funcionaamento de ensao semarga, durante no-minimo 30 segundos. Ferramentas abrasivas danificadas, descentras ou vibrantes não devem serutilizadas. Proteger as ferramentas abrasivas contra golpes, trepidações e gordura. Socontactarpea a sertrabalhada quando oaparelhojáestiverligado. - Não toque nas ferramentas abrasivas em rotação. - Observar o sentido de rotação. Sempre segurar o aparecido de forma que faíças ou pó de lixar você para longe do corpo. Ao lixar metais voam faíscas. Observe que nenhuma pessoa corra perigo. Devido ao perigo de incência, não devem encontrar-se materiais inflamáveis nas proximidades (área de vóo de faíscas). Cuidado aoAbrir cavidades p.ex.em paredes portantes:Veja as indentacoes sobre a estatica. O aparelho reage com movimientos bruscos, quando o disco de corte é bloqueado. Neste caso o aparelho deve ser desligado imeditamente. - Observar as dimensionalos dos discos abrasivos. O diametro do orificio deve fazer-se a flange de admissao 8 (M 14), 19 (M 10). Não utilizepas de reducao ou adaptadores. - Jamalis utilize discos de corte para desbastar. Não pressionar lateralmente os discos de corte. Observe as indentações do fabricante sobre a montagem e a aplicação da ferramenta abrasiva. Cuido! A lixa funciona por inercia après deslugar o aparelho. - Não fixar o aparecido com um torno de bancada. - Jamalisdeeraprimitirecriançasutilizem esteaparelho. A Boschsolepoadsegurarumfunacionamentoperfeito doaparelho,separaesteaparelho foramutilizadosccessóriosoriginaisprevistospara tal.

Statik hakkında notlar

Aberturas em paredes portantes devem ser realizadas de acordo com a norma DIN 1053 parte 1 ou com as dispositions do respectivo País. É imprescindivel seguir estas directivas. Antes de iniciar o trabajo,deerá consultar o especialista em estática, o arquitecto ou os responsaveisPGA.

Montar os dispositivos de proteção

Tirar a性和a tomada antedo todos os travaños no aparecido.

Capa de proteção

Paraeworkos com discos de desbastar ou de cortar, é necessario que a capa de proteção 6 esteja montada. Abrir a alavanca de aperto 7. Colocar a capa de proteção 6 sobre a garganta do fuso do aparelho, conforme indicado na figura. Os ressaltos de codificação da capa de proteção devem coincir com os respectivos entalhes na garganta do fuso.  Pressionar a capa de proteção sobre a garganta do fuso, às que o colar da capa de proteção está apoiado na flange do aparelho e os rassaltos de codificação engatem na ranhura da garganta do fuso.  Girar a capa de proteção 6 no sentido contrário dos ponteiros do relógio, para a posicao necessaria (posicao de trabalho). Ajustar a capa de proteção 6, de modo que seja的概率 um vôo de fazer na direção do operador. Indicação: Ocame de codificacao na capa de protecao 6 assegura,que apenas sera possivel montaruma capa de protecao apropriadapara este tipo de aparelho. Para desmontar,deeraproceder na sequencia invertida.

Punho adicional

O punho adiconcial 3 deve ser montado durante todos os lavorhos com o aparelho. Aparafusar o punho adiconal 3 de acordo com as indications de trabajo, no lado direito ou esqueido daanela do aparelho.

Punho adicional com absorção de vibrações

VIBRATION

CONTROL

O punho adicular com atenuacao de vibracao possibita um trabalho com poucas vibrações e portanto comfortsel e seguro. Não realizar nenhum tipo de alteracao no punho adicular. Não continua a utilizear um punho adicional que esteja danificado.

Proteção para as mãos

Para lavoros com o prato de lixar de borra cha 13 ou com a mós tipo tacho 16/escova de disco/disco abrasivo em leque, é recomendável montar a proteção para mões 12 (acessoó). A proteção para mões 12 é fixada com o punho adicional 3.

Montar as ferramentas abrasivas

- Tirar a性和tomada antes do todos os travailhos no aparecido.  Apenas utilize ferramentas abrasivas, com um número de rotações admissivel que está no minimum tao alto como o número de rotações em vazio do aparelho. Os discos de desbastar e de cortar tornam-se bem quentes durante o trabalho; não toque nos discos antes que arreçoam. - Limpar o veio de rectificacao e todas as peças a serem montadas. Para aperture e soltar as ferramentas abrasivas,deer fixar o veio de rectificacao 5 com a tecla de travamento de veio 4. Apenas acontear a tecla de trabajo de veio 4 com o veio de rectificacao parado!

Disco de desbastar/cortar

Observar as dimensoes dos discos abrasivos. O diametro do orificio deve ajustar-se à flange de admissão 8 (M 14), 19 (M 10). Não utilizepas de reducao ou adaptadores. Aoutilizarum disco de diamante para cortar,observequea setade sentido de rotaçãodo disco de diamante para cortar,coincida com o sentido de rotação do aparelho (seta de sentido de rotação na cabela do aparelho). Informações sobre a montagem encontrar-se na páginacom figura. Desaparafusar a porca de aperto 10 e aperture com una chave de dois furos (veja trecho "Porca de aperto rápido").  Flange de admissão para veio de rectificacao M 14 Na flange de admissão 8 encontrar-se um O-Ring (peça de plástico) em torno da gola de centragem. Cas o O-Ring estiver faltando ou estiver danificado, sera imprescindivel substitui-lo (N° de encomenda 1600 210 039), antes de montar a flange de admissao 8.  Flange de admissão para veio de rectificacao M 10 A flange de admissao 19 pode ser'utiliza por ),os lados. Para discos de corte de diamante, delve esta deve ser girada por 180° e colocada sobre o voio de rectificacao 5. O orificio do disco de corte de diamante (20 mm) deve ajustar-se sem folga ao colar de centragem da flange de admissao 19. Não utilizes peças de reducao ou adaptadores.  Após montar a ferramenta abrasiva, de-vero controlar antes de ligar, se a ferramenta abrasiva está correctamente montada e se pode girar livrente.

Disco abrasivo em leque (prato de tecido abrasivo)

para veio de rectificacao M 14) De acordo com a aplicação,deeraretiraracapade proteção6e montaraproteção paraasmáos12.Colocaraflangeespecialde admissao8 (accesso, n° de encomenda 2605703028)e o disco abrasivo em leque sobre o veio de rectificacao5.Aparafasar porcadepaerto10apertarcomachave dedoisfuros.

Prato abrasivo de borracha 13

De acordo com a aplicação,deerá retirerar a capa de proteção 6 e montar a proteção para as mãos 12. Informações sobre a montagem encontrar-se na páginacom figura. Aparafusar porca redonda 15 e aperture a chave de dois furos.

Escova tipo tacho 16/escova em disco

para veio de rectificacao M 14) De acordo com a aplicação,deerá retirerar a capa de proteção 6 e montar a proteção para as mãos 12. Deve ser possivel aparafusar a ferramenta abrasiva no veio de rectificacao 5, de modo que esteja firme na flange do veio de rectificacao na extremidade da rosca do veio de rectificacao. Apertar com a chave de forqueta.

Porca de aperto rápido SDS-c/ijc

para veio de rosca M 14

Em vez daorca de aperto 10, también pode ser realizada unaorca de aperto rápido 11 (accessorio). Dasta forma también sera posível montar ferramentas abrasivas sem a necessidade deutilizar ferramentas.

A porca de aperto rápido 11 só deve ser utilizada para discos de desbastar e de cortar.

Apenas utilizar porcas de aperto rápido 11 em perfeito estado em que não aparecem avarias. Ao aparafusar,deer observar que o lado com a descrição não melhor no sentido do disco abrasivo;a seta deve indicar no sentido da marca de indices 20.  Fixar o veio de rectificacao com a tecla de travamento deveio 4.Apertar a porca de aperto rapidogirando firmamente o disco abrasivo no sentido dos ponteiros do relógio.  Uma porca de aperto rápido que não aparesta danos e que está fixa de forma correcta, pode ser solta girando manualmente o anel serijhado no sentido dos ponteiros do relógio. Jamais soltar com um alicate, uma porca de aperto rapiido que estiver emperrada, mas sim utiliser una chave de dois furos. Aplicar a chave de dois furos, como indicado na figura.

İzin verilen aşındırıcı takımlar

Podem serutilizadastodasaferramentasbrasivasmentionadasnestainstrucao de service. O número de rotações admissível [min-1] ou a velocidade circunferencial [m/s] das ferramentas abrasivas realizadas deve corresponder no minimo às indicações naabela. Por este motivo depearaspeede observarounulo de roacoes/velocidade circumferencial indicados na etiqueta da responsiva ferramenta abrasiva.

	máx. [mm]		[mm] d	[mi n-1]	[m/s]
	D	b
b	100	6	22,2	11 000	80
	115	6	22,2	11 000	80
	125	6	22,2	11 000	80
D	100	-	-	11 000	80
	115	-	-	11 000	80
	125	-	-	11 000	80
b	70	30	M 10	11 000	45
	75	30	M 14	11 000	45

Yapıya yerleştirme

Tenha em atençao a tensione de rede: A tensiona fonte de corrente deve coincidir com as indicacoes no logotipo do aparelho. Aparelhos com a indicação de 230 V también poder ser operados com 220 V.

Açma ve kapama

Para colocar em funciona o aparecido,deeré empurar o interruptor de ligar/desligar 1 pararente. Para imobilizar o interruptor de ligar/desligar 1,deera pressioná-lo no lado da frente até que en-gate. Para desligar o aparelho,deer sahtar o interruptor de ligar/desligar 1 ou premir no lado deTRS.

Test çalıştırması!

Controlar as ferramentas abrasivas antes da utilizesçao. A ferramenta abrasiva deve estar perfeitamente montada e deve ser giradivo livremente. Realizar um functiOnamento de ensaio semarga, durante no minimo 30 segundos.Ferramentas abrasivas danificadas, descentradas ou vibrantes nao devem serutilizadas.

Constant-Electronic (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

A Constant-Electronic mantém o número de rotações quase que constantes durante a marcha em vazio e sob cargo e assegura uma potência de trabalho uniforme.

Aşırı yük koruması (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

O motor para no caso de sobrecarga. Neste caso,deer aliviar imeditamente o aparelho e permitir que arrefeca funciona com o maior numero de rotações e semarga durante aprox. 30segundos.

Devir sayısı ön seçimi (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Pre-selectionar o número de rotações necessário com a roda de ajuste 2, de acordo com aabela no trecho "Valores nominais do aparelho" (Valores de referencia).

Çalışma talimatları

Fixar a peça a ser trabalhada, caso está não estiver firme devido ao seu peso inicial. O aparecido não deve ser demasiamente carregado, de modo que possa parar. Os discos de desbastar e de cortar tornam-se bem quentes durante o trabalho; não toque nos discos antes que arrefecam.

Taşlama

 Com os ângulos de ataque de 30° a 40° , alcança-se os melhores resultados ao desbastar. Movimentar o aparelho para lá e para Cá com pressão moderada. Desta forma o aparelho não se torna demasiamente quente, não muda de cor e não há sulcos na superficie do material.  Jamais utilize disco deURTAR para desbastar.

El fanlı taşlama diski (aşındırıcı bez tablası)

Com o disco abrasivo em leque (accesso), também é possível travaíhar superficies onduladas e perfís (lixar contornos). Discos abrasivos em leque possuem uma durabitidade bem maior do que lixas, um[nével de ruido e temperatas de lixamento mais baixas.

Kesme

 Ao cortar, não deverá premir, empeñrar nem oscilar. Trabalhar com um avanco moderado e adaptado ao material a ser trabalhado. Não travar discos abrasivos de corte, premindo-os lateramente.  Importante, e o sentido no qual é cortado. O aparelho deve sempre travaíhar na rotação antagonaista; portanto não movimento o aparelho na outra direção! Caso contrário há perigo, de que o aparelho está premido incontrolamente para fora do corte. Ao cortar perfis e tubos rectangulares,deeraco megar o lavoro de preferencia nelado menor.

Taş kesme

O aparelho só deve ser utilizado para cortes a seco/polimento a seco. De preferência utilizes um disco de corte de diamante. Para não emperrar,deeráutilizarocarril de guia 17 com a capa de proteção para aspiço. Apenas operar o aparecido com a respiração de po. Além distodeervausarumamascaraedprotecçãocontrapo.  O aspirador de pó deve ser homologado para a aspiração de pós de pedras. A Bosch ofere aspiradores apropriados. Ligar o aparelho e apoiar com o lado darente do carril de guia sobre a peça a ser trabalhada. Conduzir o aparelho com avanco moderado e adaptado ao material a ser travahado (figura). Ao cortar materiais extremamente duros, p. ex. betão com alto teor de silex, pode ser que o disco de diamante para cortar se sobraqueça e sera danificado. Se este for o caso, poderá notar uma coroa de faíças em volta do disco de diamante para cortar. Neste caso devaray interromper imeditamente oprocesso de corte e permitir que o disco de diamente paraURTARarrefecafunctionando durante curto tempo commaximo numero de rotaçõese semcarga. Uma sensivel reducao da potencia de travailho e uma coroa de faicas são sinais de que o disco de diamante paraURTar está cego. Este pode ser afiado atraves de curtos cortes em material abrasivo (p.ex. arenito calculario).

Bakım ve koruma

 Sempre manter o aparelho e as aberturas de ventilacao limpas, para travailhar bem e de forma segura.  No caso de extremas condições de aplicação, pode depositar-se épç conductivo no interior do aparelho. O isolamento de proteção do aparelho pode ser prejudicado. Nestes casos é recomendavel a utilização de um equipamento estacionário de aspiração, soprar repetidamente as abertas de ventilação e intercalar um interruptor de proteção contra corrente de falha (Fl). Caso o aparelho venha a partirar falhas, apesar de cuidadosos processos de fabricacao e de controlo de qualidade, deve ser reparado em um service专业技术 autorizzato para aparhos electricos Bosch. No caso de informações e encomendas de acessórios, indique por favor sem falta o número de encomenda de 10 algarismos do aparelho!

Çevrenin korunması


Hammaddelerin geri dönüşümü, atık bertarafı yerine

Recomenda-se sujeitar o aparelho, os acessórios e a embalagem à uma reutilização ecológica. Estas instruções foram manufacturas com pa- pel reciclável isento de cloro. Para efeitos de una reciclagem especialica, as peças de plácico disponem de una respectiva marca.

Servis

Desenhos e informacoes a respeito das peças sobressalentes encontrar-se em: www.bosch-pt.com

Portekiz

Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E-3E 1800 Lisboa C +351 21/8500000 Fax [phone]

Brezilya

Robert Bosch Ltda. Caixa postal 1195 13065-900 Campinas C 0800/7045446 E-Mail: [e-mail]

CE Uygunluk Beyanı

Declaramos sob{nossa exclusiva responsabilitdade que este produits cumpre as seguintes normas ou documents normativos: EN 50 144 conforme as dispositions das directivas 89/336/CEE, 98/37/CE. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification   Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Reservado o direito a modificações Dati tecnici

Smerigliatrice angolare		PWS 700	PWS 7-100	PWS 7-115	PWS 7-125
Codice di ordinazione		0 603 402 0..	0 603 402 0..	0 603 402 0..	0 603 403 0..
Potenza assorbita nominale*	[W]	700	720	720	720
Potenza resa*	[W]	390	400	400	400
Numero di giri a vuoto	[g/min]	11 000	11 000	11 000	11 000
Mole abrasive Ø, mass.	[mm]	115/125	100	115	125
Attacco alberino filetatto		M 14	M 10	M 14	M 14
Constant-Electronic		-	-	-	-
Preselezione numero di giri		-	-	-	-
Peso (senza accessori), ca.	[kg]	1,50	1,50	1,50	1,50
Classe protezione		☐ / II	☐ / II	☐ / II	☐ / II

Smerigliatrice angolare		PWS 720	PWS 8-125 CE	PWS 850 CE	PWS 9-125 CE
Codice di ordinazione		0 603 403 0..	0 603 404 7..	0 603 404 7..	0 603 405 7..
Potenza assorbita nominale*	[W]	720	800	850	900
Potenza resa*	[W]	400	420	430	440
Numero di giri a vuoto	[g/min]	11 000	2 800-11 000	2 800-11 000	2 800-11 000
Mole abrasive Ø, mass.	[mm]	115/125	125	125	125
Attacco alberino filetatto		M 14	M 14	M 14	M 14
Constant-Electronic		-	●	●	●
Preselezione numero di giri		-	●	●	●
Peso (senza accessori), ca.	[kg]	1,50	1,50	1,50	1,50
Classe protezione		☐ / II	☐ / II	☐ / II	☐ / II

Si prega di tenerere sempre in considerazione il codice d'ordine della Vostra macchina. Le descrizioni commerciali di singole machine possono variare. * Le caratteristiche si riferiscono a tensioni nominali [U] 230/240 V. In caso di tensioni minori ed in caso di modelli speciali a seconda dei Paesi, le caratteristiche riportate possono essere divergenti. Preselezione numero di giri (Tipo CE)

Materialie	Applicazione	Utensile	Rotellina
Materia plastica	Lucidatura	Cuffia in pelle d'agnello	1
	Smerigliatura fine	Disco di lucidatura in feltro	1
Metallo	Smerigliatura fine	Disco in panno	1
	Togliere vernici	Foglio abrasivo	2-3
Legno, metallo	Spazzolare, eliminare ruggine	Spazzola a tazza, foglio abrasivo	3
Metallo, pietra	Levigare	Disco abrasivo	4-6
Metallo	Sgrossare	Disco da sgrosso	6
Pietra*	Troncatura*	Mola abrasiva da taglio diritto slitta di guida	6

*La troncatura di materiale pietroso più essere realizzata esclusivamente utilizzatoanche la slitta di guida (accessorio opzionale).

Amaca uygun kullanım

La macchina è idonea per troncare, sgrossare e spazzolare a secco materiali metallici e materiali pietrosi. Per eseguire tagli su pietra è obbligatorio utilizzato una slitta di guida. Per macchine con dato elettronico:utilizzato utensili abrasivi specificatamente ammessi, la macchina cui si èsso impiegata anche per lavori di levigatura e di lucidatura.

Gürültü ve titreşim bilgileri

Valori misurati conformamente alla norma EN 50 144. La misurazione A del livello di pressione acustica dell'utensile è di solito di: Livello di rumorosità 88 dB (A). Potenza della rumorosità 101 dB (A). Utilizzare le cuffie di protezione! L'accelerazione misurata raggiunge di solito il valore di 5,0 m/s². Utilizzato l'impugnatura supplementare antivibrazioni, la vibratione mano-braccio all'impugnatura supplementare è tipicamente minore di 2,5 m/s².

Makine bileşenleri

1 Interruttore di avvio/arresto 2 Rotellina di selezione numero giri (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE) 3 Impugnatura supplementare 4 Tasto di bloccaggio dell'alberino 5 Mandrino portamola 6 Calotta di protezione 7 Levetta di fissaggio 8 Flangia (in caso di mandrino portamola M 14 con anello O) 9 Mola abrasiva da sgrosso e taglio* 10 Dado di serraggio 11 Dado di serraggio rapido SDS-clip (per fillettatura alberino M 14)* 12 Protezione per le mani* 13 Platorello in gomma* 14 Foglio abrasivo* 15 Dado cilindrico* 16 Spazzola a tazza* 17 Slitta di guida con coperchio aspirazione* 18 Mola da taglio diamantata* 19 Flangia M 10 * Gli accessori illustrati o descritti nelle istruzioni per l'uso non sono sempre compresi nella fornitura!

Güvenliğiniz için

 Épossiblelavorareconla macchina sensa incorrerein pericoli soltanto停下来verletto complemente leistruzioni per l'uso e l'opuscolo avvertenzeper la sicurezzae seguendo rigorosa mente le istruzioni in essi continue. Inoltre vanno rispectateanchelegenerali istruzioni di sicurezza riportare nell'opuscolo allegato. Fatevi struire praticamente prima di passare all'operazione pratica. Portare occhiali e cuffie di protezione. Per motivi di sicurezza, sare bene indossare anche dell'ulteriore equipaggiamento protet-tivo come guanti protettivi, calzatura robusta, casco e grembiule. Le polveri che si producono durante le operazioni di lavoro possono essere dannose alla salute, infiammabili oppure explosive. è necessario prendere adequate misure di protezione. Per esempio: Alcune polveri sono considerate cancerogene. Utilizzare sempre un'adatta aspirazione polvere/asperazione trucoli e portare la maschera di protezione contro la polvere. La polvere da metallo leggero può prendere fiamma oppure esplodere. Tenere la stazione di lavoro sempre pulita perché diversi materiali mischiati insieme possono rivelarsi particolaremente pericolosi. Se durante un'operazione di lavoro viene danneggiato oppure troncato il cavo dell'alimentazione di rete, non toccare il cavo ma estrarre immediatamente la spina alla presa. Mai utilizzare la macchina con un cavo danneggiato. ■ Collegare le macchine che vengono utilizzate all'esternoattraverso un interruptore di sicurezza per correnti di guasto (Fl) con una corrente di disinnesto di massimo 30mA .La macchina non cui oso essereutilizzata ne in caso di pioggia ne in caso di ambiente bagnato. - Durante le operazioni di lavoro è necessario tenera la macchina sempre con entrambé le mani ed adottare una posizione di lavoro sicura. Assicurare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposto dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano. Far passare sempre il cavo sul lato posteriore della macchina. - Prima di poggiare la macchina, è necessario spegnerla ed attendere fino a quando la macchina si sare fermata Completely. In caso di mancanza di corrente oppure estrado la spina della corrente di rete, sbloccare immediatamente l'interruttore di avvio/arresto e metterlo nella posizione di arresto. In quello modo si impedisce un riavviamento involontario della macchina. La macchina può essere utilizzata esclusamente per la smerigliatura a secco. - Durante tutte le operazioni di lavoro con la macchina è indispensable che sia montata l'impugnatura supplementare 3. - Quando vi è il pericolò che l'utensile ad in- nesto possa incontrare una linea nascosta oppure ancche il proprio cavo di rete, after- rare l'elettROUTENSILE tenendolo esclusivamente con le mani sulle impugnature isolate. Un contatto con una linea portatrice di tensione può mettere molto tensione le parti in metallo della macchina e provocare quando una scossa elettrica. Al fine di rilevare linee di alimentazione nascoste,utilizzare adatte appearechiature di ricerca oppure rivolgersi alla locale societa erogatrice. Un contatto con linee elettriche può provocare lo sviluppo di incendi e di scosse elettriche. Danneggiando linee del gas si può create il pericolo di esplosioni. Penetrando una tubazione dell'acqua si provocano seri danni materiali oppure vi è il pericolo di provocare una scossa elettrica. In caso di lavori con disco da sgrosso oppure con mole abrasive da taglio diritto è indispensable che sua montata la calotta di protezione 6. Per lavori da eseguire con il platorello in gomma 13 oppure con la spazzola a tazza 16/spazzola piatta (a fili intrecciati)/disco lamellare si consiglia di montare la protezione per le mani 12 (accessorio opzionale). In caso di lavorazione di materiale pietroso utilizzare l'aspirazione polvere. L'aspirapolvere deve essere adatto all'aspirazione di polvere minerale e disporre di rispetto omologazione. Per eseguire tagli su pietra è obblatorioio utilizzato una slitta di guida. Non è permessa la lavorazione di materiali contententi amianto. Utilizzato esclusivamente utensili abrasivi con un numero di giri amesso che corrisponda almeno al numero massimo di giri a vuoto della macchina. Controllare gli utensili abrasivi prima di utilizzarli. L'utensile abrasivo deve essere montato perfettamente e deve poter girare liberamente. Eseguire una corda di prova per almeno 30 secondi senza mettere la macchina sotto carico. Non è permesso continuare ad utilizzato utensili abrasivi danneggiati, che non girano più concentricamente o che vibrano. Proteggere l'utensile abrasivo da urti, colpi e grasso. La macchina va applicata sul pezzo in lavorazione soltanto quando è in funzionamento. Non avvincare mai le mani ad utensili ad innesto ancor in rotazione. ■ Attenzione al senso di rotazione. Mantenere la macchina sempre in modo che la scia di scinttile oppure la polvere di abrasione sia diretta in direzione opposa a quella del corpo. Levigando metalli si provoca una scia di scinttile. Attenzione a non mettere in pericolo l'in-columità di persone. Per via del pericolo di incendio, evitare di lavorare nelle vicinanze (potenziale raggio delle scintille) di materiali inflammabili. ■ Attenzione in caso di fessure p. es. in pareti: portanti: vindere leindicazioni relative alla statica. In caso di blocco della mola abrasiva da taglio diritto si provoca una forza da contraccolpo della macchina. In un caso del genere si deve disinserire immediatamente la macchina. Il diametro del foro deve ave la misura giusta ed adattarsi perfettamente alla flangia 8 (M 14), 19 (M 10). Non utilizzato mai né riduzioni né adattatori. ■ Mai utilizzato mole abrasive da taglio diritto per lavori di sgrossatura. Non sottoporre le mole abrasive da taglio diritto a pressione laterale. Rispettare leindicazioni della casa costruttrice relative al montaggio ed all'applicazione dell'utensile abrasivo. ■ Attenzione! Disinserendo la macchina, l'uten-sile abrasivo continua a girare ancora. Non bloccare la macchina nella morsa a vite. ■ Mai permettere a bambini di utilizzato la machine. La Boschcouldarantireunperfettungonzian-mentationdalmachina sotanto se vengonoutilizzatiaccessorioriginalispecificatamenteprevisti perquestamachchina.

Statik ile ilgili talimatlar

Fessure in pareti portanti sono soggette alla norma DIN 1053 parte 1 oppure alle specifiche norme vigenti nel rispetto Paese. Rispettare assolutamente tali direttive. Prima di iniziare i lavori, consultare l'ingegnere calculatore o l'architetto responsabile oppure chi di competenza.

Koruma cihazının montajı

■ Prima di qualunque intervento alla macchina, estrarre la spina dalla presa di rete.

Koruma kapağı

In caso di lavori con disco da sgrosso oppure con mole abrasive da taglio diritto è indispensable che sia montata la calotta di protezione 6. Aprière la levetta di fissaggio 7. Applicare la calotta di protezione 6 della figura rispettivamente sul collare alberino della testa dell'elettroutensile. Le camme codificatrici della calotta di protezione devono corrispondere con le rispettive rientranze al collare alberino.  Applicare la calotta di protezione premendola sul collare alberino fino a far poggiare il collare della calotta di protezione sulla flangia della macchina e le camme codificatrici fanno presa nella scanalatura rotante del collare alberino.  Ruotare la calotta di protezione 6 in senso antio-rario e portarla alla posizione necessaria (posi-zione di lavoro). Regolare la calotta di protezione 6 in modo tale da impedire che si abbia una scia di scinttile in direzione dell'opereatore. Avvertenza: Camme codificatrici applicate alla calotta di protezione 6 hanno la funzione di garantire che alla macchina possa essere montata soltanto una calotta di protezione che sua adatta al tipo di macchina. Lo smontaggio avviene seguendo l'ordine inverso.

Ek tutamak

- Durante tutte le operazioni di lavoro con la macchina è indispensable che sua montata l'impugnatura supplementare 3. A seconda della posizione di lavoro che si preferisce, avvitare l'impugnatura supplementare 3 al lato destro od al lato sinistro della testa dell'elettroutensile.

Titreşim önleyici ek tutamak

TİTREŞİM KONTROLÜ

L'impugnatura supplementare antivibrazioni permiette di lavorare a vibrazione ridotta e quindi di lavorare in modo più piacevole e sicuro.  Non eseguire nessun tipo di modifica all'impugnatura supplementare. Non continuare ad utilizzare un'impugnatura supplementare difettosa.

El koruması

Per lavori da eseguire con il platorello in gomma 13 oppure con la spazzola a tazza 16/ spazzola piatta (a fili intrecciati)/disco lamellare si consiglia di montare la protezione per le mani 12 (accessorio opzionale). La protezione per le mani 12 viene fissata insieme all'impugnatura supplementare 3.

Aşındırıcı uçları takın

■ Prima di qualunque intervento alla macchina, estrarre la spina dalla presa di rete.  Utilizzare esclusivamente utensili abrasivi con un numero di giri ammesso che corrisponda almeno al numero massimo di giri a vuoto della macchina. Mole abrasive da sgrosso e taglio si surriscaldano durante l'impiego; non toccarle con le mani fino a quando non si siano raffreddate completeness. Pulire il mandrino portamola e tutte le componenti di montaggio. Per fissare in posizione e per sbloccare gli utensili abrasivi, bloccare il mandrino portamola 5 tramite il tasto di bloccaggio del mandrino 4.

Mil dururken mil kilitleme düğmesine 4 basın!

Taşlama ve kesme diski

Il diametro del foro deve ave la misura giusta ed adattarsi perfettamente alla flangia 8 (M 14), 19 (M 10). Non utilizzato mai né riduzioni né adattatori. Utilizzando una mola abrasiva diamantata da taglio diritto,fare attenzione a far corrispondere la freccia del senso di rotazione applicata sulla mola abrasiva di diamante con il senso di rotazione della macchina (freccia del senso di rotazione sulla testa della macchina).

Montaj şekle göre.

Avvitare il dato di serraggio 10 e stringere bene con la chiave a due fori (cfr. paragrafo «Dado di serraggio rapido»).

M 14 mil taşlama diski için flanş

Intorno al collare di centraggio nella flanggia di alloggiamento 8 si trova in serito un anello O (particolare in materia sintetico). In caso che I'anello dovesse mancare oppure dovesse essere danneggiato, è assolutamente necessario sostiturlo (Codice di ordinazione 1600 210 039) prima che la flangia di alloggiamento 8 possa essere montata.

M 10 mil taşlama diski için flanş

La flangia 19 pou essereutilizzata con entrambi i lati. In caso di mole da taglio diamantate, la flangia deve essere girata di 180° ed applicata sul mandrino portamola 5. Il foro (0 20 mm) della mola abrasiva diamantata da taglio diritto deve adattarsi nella gioco sul collare di centraggio della flangia di alloggiamento 19. Nonutilizzare mai né riduzioni ne adattatori.  Dopo aver eseguito il montaggio dell'utensile abrasivo e prima di insertire la macchina, controllare se l'utensile abrasivo sia stato montato correttamente e se possa ruotare alla impedimenti.

Lamel disk (lamel uç)

(per fillettatura alberino M 14) A seconda dell'applicazione in corso, togliere la calotta di protezione 6 e montare la protezione per arti 12. Applicare sul mandrino portamola 5 la speciale flangia 8 (accessorio opzionale, codice di ordinazione 2 605 703 028) ed il disco lamellare. Avvitare il dato di serraggio 10 e stringere bene con la chiave a due fori.

Kauçuk taban plakası 13

A seconda dell'applicazione in corso, togliere la calotta di protezione 6 e montare la protezione per arti 12.

Montaj şekle göre.

Avvitare il dato cilindrico 15 e stringere bene con la chiave a due fori.

Kapak fırça 16/düz fırça (bükülmüş teller)

(per filettatura alberino M 14) A seconda dell'applicazione in corso, togliere la calotta di protezione 6 e montare la protezione per arti 12. L'utensile abrasivo deve poter essere avvitato al mandrino portamola 5 in modo che sua perfettamente adiacente alla flangia del mandrino all'estremità della filettatura dell'alberino portamola. Serrare a fondotramite la chiave a due fori.

SDS- liC hızlı sıkma somunu

(M 14 mil dişi için)

In sostituzione del dato di serraggio 10 può essere utilizzato il dato a serraggio rapido SDS-clic 11 (accessorio opzionale). Gli utensili abrasivi sono più rispetto monati sulla necessità di attrezzi. Il dato a serraggio rapido SDS-clic 11 può essere utilizzato esclusivamente per mola abrasiva da sgrosso e taglio. Utilizzare esclusivamente dadi a serraggio rapiido SDS-clic 11 che siano in perfetto stato. Avvitando, fare attenzione che la parte con le scritte non indichi in direzione del disco abrasivo: la freccia deveindicare in direzione della marca-tura di posizionamento 20.  Bloccare il mandrino portamola tramite il tasto di bloccaggio del mandrino 4. Serrare a fondo il dato di serraggio rapido SDS-clic ruotando con forza il disco abrasivo in senso orario.  Un dato di serraggio. rapido SDS-clic intatto e correttamente applicato cui essere ruotato manually girando l'anello zigrinato in senso antiorario. Mai cercare si sbloccare un dato di serraggio rapido SDS-clic con una tenaglia ma utilizes zare una chiave a due fori. Applicare la chiave a due fori come indicato nella figura.

İzin verilen aşındırıcı uçlar

Potranno essere impegati tutti gli utensili abrasivi. riportati nelle presenti istruzioni per l'uso. La velocità ammessa [g/min] oppure la velocità perimetrale [m/s] degli utensili abrasivi utilizzati delve corrispondere al minimo ai valori riportati nella tabella. Per questo motivo è indispensableabile attenersi sempre al valore relativo al numero di giri ammessi/velocità perimetrale ammessa riportato sull'etichetta dell'utensile abrasivo.

	mass. [mm]		[mm] d	[g/min]	[m/s]
	D	b
b	100	6	22,2	11 000	80
	115	6	22,2	11 000	80
	125	6	22,2	11 000	80
D	100	-	-	11 000	80
	115	-	-	11 000	80
	125	-	-	11 000	80
b	70	30	M 10	11 000	45
	75	30	M 14	11 000	45

Çalıştırma

Osservare la tensione di rete: La tensione della rete deve corrispondere a quella riportata sulla targhetta della macchina. Le machine con l'indicazione di 230V possono essere collegiate anche alla rete di 220V .

Çalıştırma/durdurma

Per la messa in esercizio della macchina spin-gere in avanti l'interruttore avvio/arresto 1. Per fissare in posizione premere l'interruttre di avvio/arresto 1 sulla parte anteriore fino allo scatto in posizione dello stesso. Per arrestare la macchina, rilasciare l'interrut-tore avvio/arresto 1, risp. premerlo sulla parte posteriore.

Test!

Controllare gli utensili abrasivi prima di utilizzarli. L'utensile abrasivo deve essere montato perfettamente e deve poter girare liberamente. Eseguire una corsa di prova per almeno 30 secondi senza mettere la macchina sotto carico. Non è permesso continuare ad utilizzato utensili abrasivi danneggiati, che non girano più concentrricamente o che vibrano.

Constant-Electronic (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

La Constant-Electronic mantiene pressoché costante il numero di giri sa in caso di corsa a vuoto che in caso di carico permettendo buoni risultati di lavorazione.

Aşırı yük koruması (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

In caso di sovraccarico il motore si ferma. Liberare immediatamente la macchina dal carico e lasciarla raffreddare facendola girare al numero massimo di giri per ca. 30 secondi.

Devir sayısı ön seçimi (PWS 8-125 CE/PWS 850 CE/ PWS 9-125 CE)

Preselezionare il numero di giri necessario operando con la rotellina di regolazione 2 e basandosi sulleindicazioni riportate nella tabella al paragrafo «Dati tecnici» (valori indicativi).

Çalışma talimatları

■ Fissare bene il pezzo in lavorazione almeno che non sia abbastanza pesante da restare fermo per il proprio peso. Non sottoporre la macchina a carico tanto elevato da farla fermare. ■ Mole abrasive da sgrosso e taglio si surriscaldano durante l'impiego; non toccarle con le mani fino a quando non si siano raffreddate completeness.

Taşlama işleri

 Esegendo lavori di sgrossatura, i migliori risultati si raggiungono con un'angolatura di appostamento di 30° fino a 40° . In quello modo il pezzo in lavorazione non si surriscalda, non si scolora e non si ha la formazione di scanalature.  Maiutilizzare mole abrasive da taglio diritto per lavori di sgrossatura.

Lamel disk (lamel aleti)

Utilizzato dischi lamellari (accessorio opzionale) è possibile lavorareanche superfici convesse e profili (levigatura di forme). I dischi lamellari hanno una durata molto più alta rispetto a quella dei fogli abrasivi, un più basso livello di rumorosità e minori temperature di abrasione.

Kesme

 Durante l'opération di troncatura, non premere, non dare angolature e non oscillare. Operare avanzando moderamente adattandosi al tipo di materiale in lavorazione. Non cercare di frenare dischi abrasivi in fase di arresto esercitando pressione lateralmente.  Importante e la direzione in cui si esgue l'operazione di troncatura. La macchina deve operare sempre in senso opposto a quello della rotazione. Per questo motivo, mai dirigerla nella direzione inversa! In un tal caso si viene infatti a creare il pericolo che la macchina possa sbalzare fuori dal taglio in modo incontratto. Troncando profilati e tubi a sezione quadra, è consigliabile eseguire il taglio alla sezione transversale minore.

Taş malzeme kesme

La macchina può essere utilizzata esclusivamente per la smerigliatura a secco. Si consiglia di utilizzare la mola da taglio diamantata. Per evitare angolature involontarie, utilizzare la slitta di guida 17 con uno speciale coperchio aspirazione. Utilizzare la macchina esclusivamente in combinazione con un sistema di aspirazione polvere. Portare inoltreanche la maschera di protezione contro la polvere.  L'aspirapolvere deve essere adatto all'aspi razione di polvere minerera e disporre di ris spettiva omologa zione. Ilprogramma Bosch comprende aspiratori adatti. Avviare la macchina ed applicarla con la parte anteriore della slitta di guida sul pezzo in lavorazione. Operare con la macchina avanzando moderamenti ed adattandosi al tipo di materiale in lavorazione (figura). Troncando materiali particolarmente duri, p. es. calcestruzzo ad alto contento di ciottoli, la mola da taglio diamantata cui surriscaldarsi e cui essere danneggiata. Un chiaro indicate è una corona di scintille che si create intorno alla mola da taglio diamantata. In quello caso, interrompere la procedura di taglio e lasciar raffreddare la mola da taglio diamantata facendola girare a vuoto per breve tempo sulla sottomorla a carico. Una sensibile diminuzione dell'avanzamento di lavoro e la formazione di corona di scintille sono un chiaro indizio per una mola da taglio diamantata non più sufficientemente affiliata. Essa può essere riaffilata eseguendo dei brevi tagli su materiale abrasivo (p. es. su arenaria calcare).

Bakım ve temizlik

■ Makinede herhangi bir işlem yapmadan önce fişi prizden çekin.

 Per poter garantire buone e sicure operazioni di lavoro, tenere sempre pulite la macchina e le fessure di ventilazione.  In condizioni estreme d'impiego, p. es. durante la lavorazione di metalli, nell'interno della macchina si può accumulare polvere conductrice. L'isolazione di protezione della macchina potrebbe risentirne. In queste casi è consigilabile utilizzato un impianto di aspirazione stazonario, soffiare spesso aria compressa sulle feritoe di ventilazione ed installare a monte un interruptore di sicurezza per correnti di guasto (F1). Se nonostante gli accurati procedimenti di produzione e di controllo la macchina dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli eletttroutensili Bosch. Comunicare sempre il codice di ordinazione a 10 cifre dell'elettrotensile in caso di richieste o di ordinazione di pezzi di ricambio!

Çevre önlemleri


Atık bertarafı yerine hammadde geri kazanımı

Macchina, accessori ed imballaggio dovrebbero essere inviati ad una riutilizzazione ecologica. Queste istruzioni sono stampate su carta riciclata sbiancata penza cloro. I componenti in plastica sono contrassegnati per il riciclaggio selezionato.

Satış sonrası servis

Per prendere visione dei disegni in vista esplosa e delle informazioni relative ai pezzi di ricambio consultare il sito: www.bosch-pt.com

İtalya

Robert Bosch S.p.A. Via Giovanni da Udine 15 20156 Milano 0 3902/3696663 Fax. [phone] FilodirettoconBosch:....+3902/3696314 www.Bosch.it

İsviçre

Servizio. +41 (0)1/8 47 16 16 Fax. [phone] Consulente per la clientela.... 0 800 55 11 55

CE Uygunluk Beyanı

Assumendone la piena responsabilità, dichiariamo che il prodotto è conforme alle seguenti normative ed ai relativi documenti: EN 50 144 in base alle prescrizioni delle direttive CEE 89/336, CE 98/37. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification   Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Con riserva di modifiche Technische gegevens

Haakse slijpmachine		PWS 700	PWS 7-100	PWS 7-115	PWS 7-125
Bestelnummer		0 603 402 0..	0 603 402 0..	0 603 402 0..	0 603 403 0..
Opgenomen vermogen *	[W]	700	720	720	720
Afegeven vermogen *	[W]	390	400	400	400
Onbelast toerental	[mi:n-1]	11 000	11 000	11 000	11 000
Slijpschijf-Ø, max.	[mm]	115/125	100	115	125
Schroefdraaduitgaande as		M 14	M 10	M 14	M 14
Constant-electronic		-	-	-	-
Vooraf instelbaartoerental		-	-	-	-
Gewicht(zonder toebehoren), ca.	[kg]	1,50	1,50	1,50	1,50
Veiligheidsklasse		☐ / II	☐ / II	☐ / II	☐ / II

Haakse slijpmachine		PWS 720	PWS 8-125 CE	PWS 850 CE	PWS 9-125 CE
Bestelnummer		0 603 403 0..	0 603 404 7..	0 603 404 7..	0 603 405 7..
Opgenomen vermogen *	[W]	720	800	850	900
Afegeven vermogen *	[W]	400	420	430	440
Onbelast toerental	[mi:n-1]	11 000	2 800-11 000	2 800-11 000	2 800-11 000
Slijpschijf-Ø, max.	[mm]	115/125	125	125	125
Schroefdraaduitgaande as		M 14	M 14	M 14	M 14
Constant-electronic		-	●	●	●
Vooraf instelbaartoerental		-	●	●	●
Gewicht(zonder toebehoren), ca. [kg]		1,50	1,50	1,50	1,50
Veiligheidsklasse		☐ / II	☐ / II	☐ / II	☐ / II

Let op het bestelnummer van de machine. De handelsbenamingen van sommige machines konnen afwijken. * Gegevens gelden voor nominale spanningen [U] 230/240 V. Bij lagere spanningen en bij per land verschillendeuitvoeringen können deze gevevens afwijken. Vooraf instelbaar toerental (Type CE)

Materialiaal	Toepassing	Gereedschap	Stelwiel
Kunststof	Polijsten	Lamsvel	1
	Fijn schuren	Viltpolijstschijf	1
Metaal	Fijn schuren	Polijstschijf	1
	Verf verwijderen	Schuurblad	2-3
Hout, metaal	Borstelen, ontroosten	Komstaalborstel, schuurblad	3
Metaal, steen	Slijpen	Slijpschijf	4-6
Metaal	Afbramen	Afbraamschijf	6
Steen*	Doorslijpen*	Doorslijschijf en geleideslede	6

*Doorslijken van steen is alleen toegestaan met de geleideslede (toebehoren).

Amacına uygun kullanım

De machine is bestemd voor het doorslijpen, afbramen en borstelen van metaal en steen zonder gebruik van water. Voor het doorslijpen van steen is een geleideslede voorgeschreven. Voor machines met elektronische besturing: met toegestane schuurgereedschappen kan de machine worden gebrukt om te schuren en te polijsten.

Gürültü ve titreşim hakkında bilgi

Meetwaarden vastgesteld volgens EN 50 144. Het A-gewaardeeerde geluidsdrukniveau van de machine bedraagt kenmerkend: geluidsdrukniveau 88 dB (A); geluidsvermogenniveau 101 dB (A).

Kulak koruyucu takın.

De gewaardeerde versnelling bedraagt kenmer-kend 5,0m / s² Bij gelebruik van de trillingsdempende extra handgreep�n de hand- en armtrillingen aan de extra handgreep kenmerkend minder dan 2,5 m/s².

Makinenin parçaları

1 Aan/uit-schakelaar 2 Stelwiel vooraf instelbaar toerental (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE) 3 Extra handgreep 4 Blokkekernkop uitgaande as 5 Uitgaande as 6 Beschermkap 7 Spanhendel 8 Opnameflens (bij UITgaande as M 14 met O-ring) 9 Afbraam- of doorslijpschijf* 10 Spanmoer 11 Snelspanmoer SDS-clip (voor uitgaande as M 14)* 12 Handbescherming* 13 Rubber steunschijf* 14 Schuurblad* 15 Ronde moer* 16 Komstaalborstel* 17 Geleideslede met afzig- en beschemkap* 18 Diamantdoorslijpschijf* 19 Opnameflens M 10 * In de gebruiksaanwijzing afgebeeld en beschreiben toebehoren worden nicht.altijd standardmeegeleverd.

Güvenliğiniz için

 Met de machine kan uitsluitend veilig worden gewerkt, wanner u de gebruiksaanwijzing en de veiligheidsvoorschriften volledig leest en u zich strikt aan de gegeven aanwijzingen houdt. Houd u bovendien aan de algemene veiligheidsvoorschriften in de bijgevoegde brochure. Laat u voor het eerste gebruik praktisch instrueren. Draag een veiligheidsbril en gehoorbescherming. Draag voor uw veriligeid ook veriligeidsuitrusting zoals werkhandsschoenen, stevige schoenen, een helm en een schort. Stof datijdens de werkzaamheden ontstaat, kan schadelijk voor de gezondheid, brandbaar of explosief zich. Geschikte beschemmingsaatregelen zich noodzakelijk. Bijvoorbeeld: Sommige soorten stof worden beschouwd als kankerverwekkend. Gebruik een geschikte afzuging voor stof en spanen en draag een stofmasker. Stof van lichte metalen kan ontvammen of exploderen. Houd de werkomgeving algtd schoon omdat materiaalmengsels bijzonder gevaarlijk+zijn. Raak de stroomkabel Niet aan indien deze tjdens de werkzaamheden worden beschadigd of doorgesneden, maar trek onmiddelijk de steker uit het stopcontact. Gebruik de machine nooit met een beschadigde kabel. Sluit gereedschap dat buitenshuis worden gebruikt aan via een aardlekschakelaar met een inschakelstroom van maximaal 30mA Gebruik het gereedschap Niet in de regen of in een vochtige omgeving. Houd de machineijdens de werkzaamheden altijd stevig met beiden handen vast en zorg ervoor dat u stevig staat. Zet het werkstuk vast. Een met spanvoorzieningen of een bankschroef vastgehonden werkstuk wordt beter vastgehonden dan u met uw hand=kuntdoen. Voer de kabel altijd achterwaarts van de machine weg. Schakel de machine voor het neerleggen algtduitduit en wacht tot deze tot stilstand is gekomen. ■ Wonneer de stroom uitvalt of de stekker uit het stopcontact worden getrokken,要去 u de aan/uit-schakelaar onmiddelijk ontgrendelen en in de uit-stand zetten. Dit voorkomt ongecontroleerd opnieuw starten. De machine mag alleen worden gebruik voor droog doorslijpen en droog schuren. Tijdens alle werkzaamheden met de machine要去 de extra handgreep 3 gemonteerd zich. Pak het elektrische gereedschap alleen vast aan een geisoleerd handvat wanner het inzetgereedschap een verborgen leiding of het eigien netsnoer kan raken. Contact met een onder spanning staande leiding kan metalen delen van de machine onder spanning zetten en tot een elektrische schok leiden. - Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg hetplaatselijke energie- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadig van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materièle schade en kan een elektrische schok veroorzaken. Voor werkzaamheden met afbraam- of doorslijpschijven moet de beschermkap 6 gemonteerd zijn. Geadviseerd worden om voor werkzaamheden met de rubber steunschijf 13, komstaalborstel 16, vlakstaalborstel of lamellenschuurschijf de handbescherming 12 (toebehoren) te monteren. - Gebruik een stofafzuiigbing bij het bewerken van steen. De stofzuiger要去en goedgekeurd voor het zuigen van steenstof. Gebruik de geleideslede voor het dooreljpen van steen. ■ Asbesthoudend materiaal mag nicht worden bewerkt. - Gebruik alleen slijpgereedschappen met een maximaal toerental dat minstens even hoog is als het onbelaste toerental van de machine. ■ Controller lijpgereedschappen voor het gebruik. Het lijpgereedschap moet op de juiste wijze gemonteerd zijn en vrij hunnen draaien. Laat het lijpgereedschap minstens 30 secon- den onbelast proefdraaien. Gebruik geen beschadigde, Niet-ronde of trillende lijpgereedschappen. ■ Bescherm het slijpgereedschap gegen slagen, stoten en vet. Beweeg de machine alleen ingeschakeld maar het werkstuk. Houd uw handen uit de buurt van rondraaiende slijpgereedschappen. Let op de draairichting. Houd de machine alteijd zo vast dat vonden of slijpstof van het lichaam wegliegen. Bij het schuren van metalen ontstaan wegvliegende vonden. Let erop dat geen personen in gevaar worden gebracht. Wegens het brandgevaar moot zich geen brandbare materiaielen in de buurt (plaats waar de vonden wegvliegen) bevinden. Voorzichtig bij het makeen van sleuven, bijv. in dragende muren: zie het gedeelte „Bouwkundige aspecten". ■ Blokkeren van de doorslijpschijf leidt tot een plotselinge reactiekracht van de machine. Schakel in dit geval de machine onmiddelijkuit. Neem de afmetingen van de slijpschijven in acht. De gatdiameter要去 passen bij de opnameflens 8 (M 14), 19 (M 10). Gebruik geen redueerstukken of adapters. - Gebruik doorslijpschijven nooit om af te bra-men. Stel doorslijpschijven Niet bloot aan zijwaartse druk. Neem de voorschriften van de fabrikant over de montage en het gebruik van het slijpgereedschap inRCT. Voorzichtig! Het slijpgereedschap loopt na het uitschakelen van de machine nog UIT. Span de machine nicht in een bankschoef. Laat kinderen de machine nooit gebruiken. Bosch kan een juiste werkung van de machine uitsluitend waarborgen wonneer voor deze machine bedoeld origineel toebehoren worden gezruikt.

Yapısal hususlar

Voor sleuven in dragende muren geldt norm DIN 1053 deel 1 of gelden landspecifieke bepalingen. Deze voorschriften要去en beslist in acht worden genomen. Raadpleeg voor het begin van de werkzaamheden de verantwoordelijke bouwkundige, architect of de met de leiding belaste bouwopzichter.

Koruma tertibatlarını monte edin

Trek algijd voor werkzaamheden aan de machine de stekker uit het stopcontact.

Koruma kapağı

Voor werkzaamheden met afbraam- of doorslijpschijven moet de beschemkap 6 gemonteerd�. Open de spanhendel 7. Plaats de beschermkap 6 volgens de afbeelding op de ashals van de machine. De codeernokken van de beschermkap要去en overeenkomen met de bijbehorende uitsparingen van de ashals.  Duw de beschemkap op de ashals tot de kraag van de beschemkap gegen de flens van de machine zit en de codeernokken in de groef rondon de ashals vrijpen.  Draai de beschermkap 6 gegen de wijzers van de klok in de gewenste stand (werkstand). Stel de beschemkap 6 zo in dat het vliegen van vonken in de richting van de bediener worden voorkomen. Opmerking: Codeernokken op de beschemkap 6 zorgen ervoor dat alleen een bij dit type machine passende beschemkap kan worden gemonteerd. Demontage in omgekeerde volgorde.

Ek tutamak

Tijdens alle werkzaamheden met de machine要去 de extra handgreep 3 gemonteerd zich. Schroef de extra handgreep 3 afhankelijk van de werkwijze links of rechts stevig in het voorste deel van de machine vast.

Titreşim sönümleyici ek tutamak

TİTREŞİM

KONTROL

Dankzij de trillingsdempende extra handgreep kunt u met weinig trillingen en daardoor aangenamer en veiliger werken.

Ekstra tutamağı değiştirmeyin.

Gebruik een beschadigde extra handgreep nicht更是。

El koruması

Geadviseerd wordt om voor werkzaamheden met de rubber steunschijf 13, komstaalborstel 16, vlakstaalborstel of lamellenschuurschijf de handbescherming 12 (toebehoren) te monteren. De handbescherming 12 wordt met de extra handgrep 3 bevestigd.

Taşlama takımlarının takılması

Trek algijd voor werkzaamheden aan de machine de stekker uit het stopcontact.  Gebruik alleen slijpgereedschappen met een maximaal toerental dat minstens even hoog is als het onbelaste toerental van de machine. Afbraam- en doorslijpschijven worden tijdens de werkzaamheden zeer heet. Raak deze Niet aan voordat ze zijn afgekoeld. ■ Reinig de uitgaande as en alle te monteren delen. Blokker de uitgaande as 5 met de blokkerknop 4 voor het vastspannen en losmaken van de slijpgereedschappen. Bedien de blokkeerknop 4 alleen wanner deuitgaande as stilstaat!

Taşlama veya kesme diski

Neem de afmetingen van de slijpschijven in acht. De gatdiameter moet passen bij de opnameflens 8 (M 14), 19 (M 10). Gebruik geen reduceerstukken of adapters. Let er bij gelebruik van een diamantdoorslijpschijf op dat de draairichtingpijl op de diamantdoorslijpschijf overeenkomt met de draairichting van de machine (draairichtingpijl op de voorzijde van de machine).

Montaj için resimli sayfalara bakın.

Schroef de spanmoer 10 op de as en draai de moer met een pensleutel vast (zie het gedeelte „Snelspanmoer").

İlerleyen mil M 14 için alıcı flanş

In de opnameflens 8 is rond de centreerkraag een O-ring (kunststof deel) geplaatst. Wanneer de O-ring ontbreekt of beschadigd is,要去 deze beslist worden verrangen (bestelnr.1600210039),voordat de opnameflens 8 gemonteerd worden.

İlerleyen mil M 10 için alıcı flanş

De opnameflens 19 kan aan beiden zijden worden gezruikt. Voor diamantdoorslijpschijven要去 deze 180° gedraaid op de uitgaande as 5 worden geplaatst. Het boorgat van de diamantdoorslijpschijf ( 20mm) 要去zonder spelingspen op de centreerkaag van de opnameflens19. Gebruik geen reducerstukken of adapters.  Controleer voor de montage van het slijpgereedschap en voor het inschaken of het slijpgereedschap juist is gemonteerd en vrij kan draaien.

Lamelli taşlama diski

(voir uitgaande as M 14) Afhankelijk van de toepassing kut u eventuele de beschemkap 6 verwijderen en de handbescherming 12 monteren. Zet de speciale opnameflens 8 (toebehoren, bestelnr. 2 605 703 028) en lamellenschijf op de uitgaande as 5. Schroef de spanmoer 10 op de uitgaande as en draai deze vast met de pensleutel.

Kauçuk destek diski 13

Afhankelijk van de toepassing(Int) u eventuele de beschemkap 6 verwijderen en de handbescherming 12 monteren.

Montaj için resimli sayfalara bakın.

Schroef de ronde moer 15 op de uitgaande as en draai.Deze vast met de pensleutel.

Kapaklı tel fırça 16 veya düz tel fırça

(voir uitgaande as M 14) Afhankelijk van de toepassing(Int) u eventuele de beschemkap 6 verwijderen en de handbescherming 12 monteren. Het lijpgereedschap要去ver op de uitgaande as 5 kuren worden geschroefd dat het nauwkeurig aansluit op de flens aan het einde van schroefdraad van de uitgaande as. Draai het vast met een steeksleutel.

SDS-c/ijc hızlı germe somunu

(ilerleyen mil M 14'e bakın)

Inplaats van de spanmoer 10 kan de snelspanmoer 11 (toebehoren) worden gezruikt. De slijgpereedschappen konnen dan zonder hulpgereedschap worden gemonteerd.

Hızlı germe somunu 11 yalnızca taşlama ve kesme diskleri için kullanılabilir.

Yalnızca hasarsız ve tamamen iyi durumda olan bir hızlı germe somunu 11 kullanın.

Let er bij het vastschroeven op dat de zijde met het opschrift Niet waar de slijpschijf wijst. De pijl moet waar de indexmarkering 20 wijzen.  Blokveer de uitgaande as met deblokkeerknop 4. Draai de snelspanmoer vast door deslijpschijf krachtig met de wijzers van de klok mee aan te draaien.  Een op de juiste manier bevestigde en onbeschadigde snelspanmoer kan worden losgedraaid door de kartelring tergen de wijzers van de klok in met de hand los to draaien. Draai een vastzitende snelspanmoer nooit met een tang los, maar gebruik een pensleutel. Plaats de pensleutel zoals in de afbeelding weergegeven.

İzin verilen taşlama aletleri

Alle in deze gebruiksaanwijzing genoemde slijpen schuurgereedschappen können worden gebruikt. Het toegestane toerental [min^-1] resp. de omtrek-snelheid [ / ] van de gebruike sijpgereedschappen moet minstens gelijk+zijn aan de gevevens in de tabel. Neem waarom alsijd het toegestane toerental en de omtreksnelheid op het etiket van de slijpgereedschappen in acht.

	max. [mm]		[mm] d	[min-1]	[m/s]
	D	b
b	100	6	22,2	11 000	80
	115	6	22,2	11 000	80
	125	6	22,2	11 000	80
D	100	-	-	11 000	80
	115	-	-	11 000	80
	125	-	-	11 000	80
b	70	30	M 10	11 000	45
	75	30	M 14	11 000	45

Çalıştırma

Let op de netspanning: De spanning van de stroombron moet overeenkomen met de gevevens op het typeplaatje. Met 230 V aangeduide machines kuren ook worden gebruikt met een spanning van 220 V.

Açma ve kapama

Wanner u de machine wilt inschakelen, duwt u de aan/uit-schakelaar 1 maar voren. Wanneer u de aan/uit-schakelaar 1 wilt vastzet- ten, drukt u de schakelaar vooraan omlaag tot\ deze vastklikt. Laat voor het uitschakelen van de machine de aan/uit-schakelaar 1 los of duw dezechteraan omlaag.

Deneme çalıştırması!

Controleer het lijpgereedschap voor het gebruik. Het lijpgereedschap moet op de juiste wijze gemonteerd zijn en vrij+kunnen draaien. Laat het lijpgereedschap minstens 30 seconden onbelast proefdraaien. Gebruik geen beschadigde, Niet-ronde of trillende lijpgereedschappen.

Sabit elektronik (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

De constant-electronic houdt het toerental bij onbelast en belast lopen vrijwel constant en waarborgrt een gelijkmatige arbeitscapaciteit.

Termal koruma (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Bij overbelasting blijdt de motor staan. Machine onmiddelijk ontlasten en onbelast bij maximaal onbelast toerental ca. 30 seconden lately afkoelen.

Önceden ayarlanabilir devir sayısı (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Kies het vereiste toerental met het stelwiel 2 volgens de tabel in het gedeelte „Technische gegevens" (richtwaarden).

Çalışma ipuçları

Span het werkstuk in als het Niet door het eigen gewicht stabiel ligt. Belast de machine nicht zo sterk dat重点领域st stilstand kommt. ■ Afbraam- en doorslijpschijven wordenijdens de werkzaamheden zeer heet. Raak deze Niet aan voordat ze zijn afgekoeld.

Taşlama

 Met aanzethoeken van 30 tot 40° bereikt u bij het afbramen het Beste resultaat. Beweeg de machine met matige druk heb en weer. Het werkstuk worden dan Niet te heet, verkleurt Niet en krijgt geen groven.

Kesme disklerini asla taşlama için kullanmayın.

Lamel zımpara diski

Met de lamellenschuurschijf (toebehoren) kunnen ook gebogen oppervlakken en profielen (contourschuren) worden bewertkt. Lamellenschuurschijven hebben een veel langere levensduur dan schuurbladen, een lagergeluidsniveau en lagere schuurtemperaturen.

Kesme

 Niet duwen, machine nicht schuin houden en Niet oscillerenijdens het doorslijpen. Werk met een matige, aan het te bewerken materiaal aangepaste voorwaartse beweging. Rem uitlopende doorslijpschijven Niet af door er aan de zijkant gegen te duwen.  Belangrijk is de richting van de doorsijpwerkzaamheden. De machine moet al-tijd gegenlompend werkken.Beweeg de machine waarom Niet in de andere richting. Anders bestaat het gevaar dat de machine ongecontroleerduit de snede worden geduwd. Profielen en vierkantbuizen können het best bij dekleinstediameter wordendoorgeslepen.

Taş kesme

■ De machine mag alleen worden gebruik voor droog doorslijpen en droog schuren. Gebruik bij voorkeur een diamantdoorslijpschijf. Gebruik ter voorkoming van schuin wegdraaien de geleideslede 17 met speciale afzuiig- en beschemkap. Gebruik het gereedschap alleen met stofafzui- ing.Draag een stofmasker.  De stofzuiger要去 zijn goedgekeurd voor het zuigen van steenstof. Bosch levert geschikte stofzuigers. Schakel de machine in en plaats deze met het voorste deel van de geleideslede op het werkstuk. Duw de machine met matige, aan het te bewerk-ken materiaal aangepaste voorwaartse beweg- ing (zie afbeelding). Bij het dooreljpen van bijzonder harde materialen, bijvoorbeeld beton met veel kiezel, kan de diamantdoorslijpschijf oververhit raken en daardoor beschadig worden. Een krans van vonden rond de diamantdoorslijpschijf geeft dit duidelijk aan. Onderbreek in dit geval de doorslijpwerkzaamheden en LAST de diamantdoorslijpschijf gedurende korte tijd afkoelen door de machine onbelast te laten draaien. Een duidelijk verminderde werksnelheid en een krans van vonken rond de slijpschijf duiden op een stomp geworden diamantdoorslijpschijf. Door kort te snijden in abrasief materiaal (bijvoorbeeld kalkzandsteen) kan deze weeer scherp worden gemaakt.

Bakım ve temizlik

Makinede çalışmadan önce daima fişi prizden çekin.

 Houd de machine en de ventilatieopeningen altijd schoon om goed en veilig te werken.  Bij extreme gebruiksomstandigheden kan bij het bewerken van metalen geleidend stof in de machine terechtkomen. Daardoor kan de veiligheidsisolatie van de machine worden geschaad. Het is in dergelijkkeGVallen raadzaam een stationaire afzugininstallatie te gebruiken, de ventilatieopeningen vaakuit te blazen en een aardlekschakelaar in de elektrische verbinding op te nemen. Mocht de machine ondanks zeer zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie door een erkende reparationservice voor Bosch elektrisch gereedschap te worden uitgevoerd. Vermeld bij vragen en bestellingen van verrangingsonderdelen algid het bestelnummer van 10 cijfers van de machine.

Çevre koruma


Atıkları atmak yerine hammaddeleri geri kazanmak

Machine, toebehoren en verpakking moeten op een voor het milieu verantwoorde manier worden hergebruikt. Deze gebruiksaanwijzing is vervaardigd van chloorvrij gebleekt kringlooppapier. De kunststof delen zich gekenmerkt om ze per soort te können recyclen.

Teknik Servis ve müşteri hizmetleri

Explosietekingen en informatie over verwangingsonderdelen vindt u op: www.bosch-pt.com

Hollanda

+31 (0)23 / 56 56 613 Fax +31 (0)23 / 56 56 621 E-mail: [e-mail]

Belçika

+32(0)2/5255143 Fax [phone] E-mail: [e-mail]

Uygunluk beyanı

Wij verklaren op eigenc verantwoordding dat dit product voldoet aan de volgende normen en normatieve documenten: EN 50 144 volgens de bepalingen van de richtlijnen 89/336/EEG, 98/37/EG. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification   Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Wijzigingen voorbehouden Tekniske data

Vinkelsliber		PWS 700	PWS 7-100	PWS 7-115	PWS 7-125
Bestillingsnummer		0 603 402 0..	0 603 402 0..	0 603 402 0..	0 603 403 0..
Optagen effekt *	[W]	700	720	720	720
Afgiven effekt *	[W]	390	400	400	400
Omdrejningstal, ubelastet	[/min]	11 000	11 000	11 000	11 000
Slibeskive-Ø, maks.	[mm]	115/125	100	115	125
Slibespindelgevind		M 14	M 10	M 14	M 14
Konstant-elektronik		-	-	-	-
Indstilling af omdrejningstal		-	-	-	-
Vægt (uden tilbehør), ca.	[kg]	1,50	1,50	1,50	1,50
Isolationsklasse		☐ / II	☐ / II	☐ / II	☐ / II

Vinkelsliber		PWS 720	PWS 8-125 CE	PWS 850 CE	PWS 9-125 CE
Bestillingsnummer		0 603 403 0..	0 603 404 7..	0 603 404 7..	0 603 405 7..
Optagen effekt *	[W]	720	800	850	900
Afgiven effekt *	[W]	400	420	430	440
Omdrejningstal, ubelastet	[/min]	11 000	2 800-11 000	2 800-11 000	2 800-11 000
Slibeskive-Ø, maks.	[mm]	115/125	125	125	125
Slibespindelgevind		M 14	M 14	M 14	M 14
Konstant-elektronik		-	●	●	●
Indstilling af omdrejningstal		-	●	●	●
Vægt (uden tilbehør), ca.	[kg]	1,50	1,50	1,50	1,50
Isolationsklasse		☐ / II	☐ / II	☐ / II	☐ / II

Vær opmaerkoms på Deres maskines bestillingsnummer. Handelsbetegnelserne for de enkelte maskiner kan variere. * Angivelseer gælder for nominelle spændinger på [U] 230/240 V. Ved lavere spændinger og i længdespecifikke modeller kan disse angivelseer variere. Indstilling af omdrejningstal (Type CE)

Materiale	Anvendelse	Værktøj	Indstillingsjul
Kunststof	Polering	Lammeuldshætte	1
	Finslibning	Filpolereskive	1
Metal	Finslibning	Polereskive	1
	Fjernelse af farve	Siberondel	2-3
Træ, metal	Børstning, fjernelse af rust	Kopbørste, silberondel	3
Metal, sten	Sibning	Slibeskive	4-6
Metal	Skrubning	Skrubskive	6
Sten*	Kapa*	Kapskiva och styrläde	6

*Föringslaeden skal altid vare monteret, nár der skæres i sten (tilbehør).

Kullanım amacı

Maskinen er beregnet til at gennemskare, skrubbe og børste metal- og stenmaterialer,uden brug af vand.Det er forskrift at benytte en forigsslaede,nar der kal skares i sten. For maskiner med elektronisk styring: Maskinen kan benyttes til slide- og poleringsarbejde, hvis den udstyres med tilladt sliveværktj.

Gürültü/titreşim bilgileri

Måleværdier beregnes iht. EN 50 144. Maskinens A-vurderede stojniveau er typisk: Lydtrykniveau 88 dB (A), lydeffektniveau 101 dB (A). Brug horeværn. Det vægtede accelerationsniveau er typisk 5,0m / s² När det vibrationsdæmpende ekstrahändtag benyttes, er hand-arm-vibrationen på ekstrahändtaget typisk under 2,5 m/s².

Makine parçaları

1 Start-stop-kontakt 2 Indstillingshjul omdrejningstal (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE) 3 Ekstrahandtag 4 Spindellas 5 Slibespindel 6 Beskyttelsesskaerm 7 Spændegreb 8 Holdeflange (ved M 14-slibespindel med O-ring) 9 Skrub-/skæreskive* 10 Spændemøtrik 11 Lynspændemøtrik SDS-clic (for M 14-sibespindel)* 12 Handbeskytelse* 13 Gummibagskive* 14 Slibeblad* 15 Rund møtrik* 16 Kopbørste* 17 Forigsslaede med beskyttesesskaerm og studs til opsugning* 18 Diamantskaereskive* 19 Holdeflange M 10 * Tilbehör, som er illustrteret og beskrevet i brugsvejledningen, er/DDke altid indeholdt i leveringen!

Kendi güvenliğiniz için

 Sikkert arbejde med maskinen forudsætter, at brugsvejledningen og sikkerhedsforskrifterne læses welt igennem og anvisningerne overholds, ffor den tages i drug. Desuden skal de generelle sikkerhedsforskrifter i vedlagte hæfte overholds. Fæ en sagkyndig person til at vise Dem, hvordan maskinen fungerer, for den benytttes forste gang. ■ Brug beskyttelsessbriller og horeværn. ■ Brug af sikkerhedsmaessige grunde ogsa yderligere sikkerhedsudstyr som f.eks. beskytelseshandsker, fast fodtoj, hjelm og forklaede. Stov, der opstar under arbejdet, kan vare sundhedsfarligt, brændbart eller eksplosivt. Det er forskrift at bruge egnet beskyttelsessværn. For eksempel: Nogle stovarter kan vare kræftfremkaldende. Brug egnet stov-/spanop-sugning og bær stovbeskyttelsesemaske. Letmetalstov kan brænde eller eksplodere. Sorg for at arbejdspladsen altid er ren, da en blanding af forskellige materialer er saerlig far-lig. Hvis strömkablet beskadiges aller skæres over under arbejdet, mA kablet ikke berøres. Træk straks netstikket ud. Benyt aldrig maskinen, hvis kablet er beskadiget. ■ Maskiner, som benyttes ude i det fri, tilsluttes via et HFI-relæ med max. 30 mA udlosningstrøm. Brug ikke maskinen,ningar. Hold altid maskinen fast med begge hænder og sorg for at stå sikkert under arbejdet. Sikre emnet. Et emne holds bedre fast med spændeanordninger erler skruestik end med handen. Ledningen skal altid fores bagud fra maskinen. Sluk altid for maskinen og vent til maskinen star helt stille, for denLAGGES fra. I tilfælde af strømsvigt eller hvis netstikket traekkes ud, abnes start-stop-kontakt straks og brings i off-position (slukket). Dette forhindreren ukontrolleret genindkobling. ■ Maskinen må kun benyttes til tørskæring/tørslibning. Ekstrahandtaget 3 skal vare monteret, nár der arbejdes med maskinen. Hold altid el-værktøj med isolerede hand-greb, hvis der udfores arbejde, hvor ind-satsværktøjet kankommen til at ramme en skjult ledning aller værktøjets eget kabel. Kontakt med en spændingsforende ledning kan sætte maskinens metaldele under spænding, hvilket kan fore til elektrisk stød. ■ Anvend egnede sogeinstrumenter til at finde frem til skjulte forsyningsledninger, eller kontakt det lokale forsyningssselskab. Kontakt med elektriske ledninger kan före til brand og elektrisk stød. Beskadigelse af en gasledning kan före til eksplosion. Brud på et vandrør kan före til materiel skade eller elektrisk stød. ■ Beskyttelsesskaermen 6 skal vare monteret, nár der arbejdes med skrub- ell er skareskiver. Det anbefales at montere handbeskyttelsen 12 (tilbehør), nár der arbejdes med gum-mibagskiven 13 ell kopbrsten 16/ skivebørsten/lamelslibeskiven. ■ Brug en specialstøvsuger til opsugning af stov, nár der slibes i sten. Støvsugeren skal vare godkendt til opsugning af stenstov. Der skal benyttes en forghingslaede i forbindelse med skaering af sten. Asbestholdige materialer ma ikke bearejdes. ■ Benyt kun slibeaverktoj, hvis tilladte omdrejningstal er mindst lige sa hjt som maskinens omdrejningstal i ubelastet stand. - Slibeavertoj skal kontrolleres for ibrugtag-ning. Slibeavertoj skal vare monteret korrekt og skal kinne drejes. Slibeavertoj skal provel-bes i ubelastet tilstand i mindst 30 sekunder. Beskadiget, uregelmaessigt rundt erler vibre-rende slibeavertoj ma违法犯罪. Slibeveerktj kal beskytttes mod slag, stod og fedt. ■ Maskinen skal altid vare taendt, när den fores hen til pladen. Hold hænderne væk fra roterende slibeavarktj. Vær opmaerk som pa drejeretningen. Maskinen skal altid holdes således, at gnister og slibestov flyver væk fra kroppen. ■ Gnistregn opstār ved slibning af metal. Vær opmaerksom på, at personer ikke;kommer til skade. På grund af brandfare违法犯罪 materialer ikke opbevares i nærheden (gnistregnområde). Pas pà i forbindelse med opsldsning af f.eks. bærende vægge: Se henvisninger mht. statik. En blokering af skareskiven forer til et rykagtigt, farligt tilbageslag af maskinen. I dette tilfelse slukkes maskinen med det samme. Overhold slibeskivernes mal. Huldiameteren skal passage til holdeflangen 8 (M 14), 19 (M 10). Benyt/DDreduktionsstykke erler adapter. Skaereskiver mä aldrig benytttes til skrubslib- ning. Skareskiver mä ikke udsættes for tryk fra sideren. ■ Fabrikantens anvisninger mht. montering og drug af sliveværktøj skal overholds. Pas pa! Slibestiften har et afterlob after sluk- ning af maskinen. ■ Maskinen på不断提高 skrumentik. Lad aldrig boorn anvende donne maskine. ■ Bosch kan kun sikre en korrekt Funktion, hvis der benyttes originalt tilbehør.

Statik bilgiler

Slidser i barende vægge skal overholde bestemmelserne i standarden DIN 1053 del 1 uller specielle krav, som gælder i det enkelte land. Disse forskritter skal overholds. Sporg den ansvarlige statiker, arkitekt eller byggeledelse til rads, for arbejdet pabegyndes.

Koruma siperlerinin montajı

Træk stikket ud, før der arbejdes pa maskinen.

Koruma siperi

■ Beskyttsesskaernen 6 skal vare monteret, nár der arbejdes med skrub- eller skæreskiver. Aben spendearmen 7. Beskyttelsesskaermen 6 anbringes på maskinhovedets spindelhals, som vist på illustrationen. Kodelasene på beskyttelsesskaermen skal��e i overensstemmelse med de tilsvarende udsparinger på spindelhalsen.  Tryk beskyttelsesskaermen fast på spindelhalsen, til kanten på beskyttelsesskaermen hviler på maskinens flange og kodelasene griber ind i den omlobende not på spindelhalsen.  Drej beskyttesesskaermen 6 mod venstre i den nodvendige position (arbejdssposition). Indstil beskyttelsesskaermen 6 pa en sadan ma de, at brugeren ikke udsættes for gnist-regn. Henisning: Kodeknaster på beskyttelsesskaermen 6 sikrer, at maskinen kun kan forsynes med en beskyttelsesskaerm, som passer til maskinen. Demontering i omvendr rækkefolge.

Ek tutamak

Ekstrahandtaget 3 skal vare monteret, nár der arbejdes med maskinen. Ekstrahandtaget 3 skrues fast på den hijre eller venstre side af maskinen afhængigt af arbejdets art.

Titreşim sönümleyici ek tutamak

TİTREŞİM

KONTROL

Det vibrationsdæmpende ekstrahandgreb gør det muligt at udføre et behageligt og sikkert arbejde med et lavt vibrationsniveau.  Foretag ingen form for ændringer pa ekstrahandgrebet. Brug ici ekstrahandgrebet, hvis det er beskadiget.

El koruması

Det anbefales at montere handbeskyttelsen 12 (tilbehør), nar der arbejdes med gummibagskiven 13 aller kopbørsten 16/skivebørsten/lamel-slibeskiven. Handbeskyttelsen 12 fastgøres med ekstrahandtaget 3.

Taşlama aletlerinin takılması

Træk stikket ud, for der arbejdes pa maskinen.  Benyt kun slibevaerktoj, hvis tilladte omdrejningstal er mindst lige sa hjt som maskinens omdrejningstal i ubelastet stand. Skrub- og skæreskiver bliver meget varme, när de er i brug; de mä Först berøres, när de er kølet helt af. ■ Rengør slibespindlen og de dele, som skal monteres. Slibeveerktøj spændes og lønses ved at indstille slibespindlen 5 med spindellåsen 4. Spindellåsen 4 mA kun aktiveres, nár splicependlen stär stille!

Taşlama/kesme diski

Overhold slbiskivernes mal. Huldiameteren skal passage til holdeflangen 8 (M 14), 19 (M 10). Benyt ici reduktionsstykke erler adapter. Hvis der benyttes en diamantskereskive, skal man vare opmaerksom pa, at drejeretningspilen pa diamantskereskiven og maskinens drejeretting (drejeretningspil pa maskinens hoved) stammer overens.

Montaj, resim sayfasına bakın.

Skru spændemøtrikken 10 på og spænd den med en tapnøgle (se afsnit „Lynspændemøtrik").

M 14 taşlama mili için sıkma flanşı

Holdeflangen 8 er forsynet med en O-ring i midtermkanten (kunststoffel). O-ringen skal erstattes, hvis den mangler erller beskadiget (Bestill.-nr. 1600 210 039), focrholdeflangen 8 monteres.

M 10 taşlama mili için sıkma flanşı

Holdeflangen 19 kan benytttes pa beggesider.Til diamantskareskiver skden drejes 180° for den anbringes pa sliderspindel 5. Boringen i diamant-skaereskiven (Ø 20 mm) skal passage.uden slør til holdeflangens centeringskrave 19. Benyt-ilke reduktionststykkelleradapter.  Nár spliceværktøjet er monteret, kontrøleres det for korrekt montering og om det kan bevæges frit, før maskinen tændes.

Lamel taşlama diski

(for M 14-slibespindel) Tag eventuelt besykttelseskappen 6 af og monter handbesykttelsen 12 afhengigt af arbejdets art. Anbring den specielle holdeflange 8 (tilbehør, Bestill.-nr. 2 605 703 028) og lamelslibeskiven pa slibespindlen 5. Skru spendemotrikken 10 pa og spænd den med tapnøglen.

Kauçuk arka tabaka 13

Tag eventuelt beskyttelseskappen 6 af og montér handbeskyttelsen 12 afhängigt af arbejdets art. Montering, se billedsiden. Skru den runde møtrik 15 på og spænd den med tapnoglen.

Fırça 16 / disk fırça

(for M 14-slibespindel) Tag eventuelt beskyttelseskappen 6 af og monter handbeskyttelsen 12 afhängigt af arbejdets art. Slibeveerktoget skal skrues sa meget pa sibespindlen 5, at det ligger fast op mod holdeflangen. Vaeertoget spændes med en gaffelnogle.

SDS-c/ijc hızlı sıkma somunu

(M 14 taşlama mili için)

Lynspændemøtrikken 11 (tilbehør) kan benytttes i stedet for spændemøtrikken 10. Slibevaerktoj kan monteres uten brug af vaerktoj.

Hızlı sıkma somunu 11 yalnızca taşlama ve kesme diskleri için kullanılabilir.

Yalnızca kusursuz, hasarsız hızlı sıkma somunları 11 kullanın.

Skriftsiden på slibeskiven skal altid vende opad,\ när slibeskiven monteres; pilen skal pege hen\ imod indeksmærket 20.  Fastlas landslide med spindelläsen 4. Spænd lynspændemotrikken ved at dreje dibeskiven kraftigt til højre.  En korrekt fastgjort ubeskadiget lyn spændemotrik lns nes ved at dreje yderringen til venstre. Lösne aldrig en fastsiddende lynspændemotrik med en tang. Brug altid en tapnogle. Anbring tapnoglen som vist på billedet.

İzin verilen taşlama aletleri

Det er muligt at benytt alte det slibeveerktj, der er nævnt i/DDne betjeningsvejledning. Det tilladte omdrejningstal [/min] aller omfangs-hastighed [m/s] for de benytteede slibevaerktjoer skal mindst svare til angivelserne i tabellen. Læs og overhold derfor altid det/den tilladte omdrejningstal/omfangshastighed på slibe-vearktøjets etiket.

	maks. [mm]		[mm]	[/min]	[m/s]
	D	b	d
b d	100	6	22,2	11 000	80
	115	6	22,2	11 000	80
	125	6	22,2	11 000	80
D	100	-	-	11 000	80
	115	-	-	11 000	80
	125	-	-	11 000	80
b d	70	30	M 10	11 000	45
	75	30	M 14	11 000	45

Çalıştırma

Kontroler netspændingen: Strømkildens spænding skal svare til angivelsene på maskinen typeskilt. Maskinen til 230 V kan øgså tilsluttes 220 V.

Başlatma ve durdurma

Maskinen tændes ved at skubbe start-stop-kontakten 1 frem. Maskinen fastlases ved at trykke start-stop-kontakten 1 ned foran, til den falder i hak. Maskinen slukkes ved henholdsvis at slippe start-stop-kontakten 1 og trykke den bageste del ned.

Deneme çalışması!

Slibeveerktj skal altid kontrolleres, for det tages i brug. Slibeveerktjot jekt skal vare korrekt monteret og skal kune rotere frit. Provekorslen skal vare mindst 30 sekunder uden belastning. Beskadigede, ikke runde eller vibrerende slibeveerktj må ikke benyttes.

Sabit elektronik (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Konstant-electronik holder det indstillede omdrejningstal mellem ubelastet og belastet tilstand naesten konstant.

Aşırı yük koruması (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Motoren bliver stäende, hvis maskinen udsættes for overbelastning. Aflast maskinen med det samme og lad maskinen afkøle i ca. 30 sekunder i ubelastet tilstand ved maks. omdrejningstal.

Devir sayısı ayarı (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Indstil det nødvendige omdrejningstal med ind-stillingshjulet 2 iht. tabellen after afsnittet „Tekniske data" (vejledende værdier).

Çalışma talimatları

Arbejdsstykket skal spændes fast, hvis det/DD icke ligger sikkert som ffolge af sin egenvægt. ■ Maskinen må ikke belastes i et sändant omfang, at den stopper. - Skrub- og skæreskiver bliver meget varme, när de er i brug; de mä Först berøres, när de er kølet helt af.

Taşlama

 Arbejdsvinkler på 30° - 40° giver det bedste skrubberesultat. Bevæg maskinen frem og tilbage med jævnt tryk. Derved bliver emnet ikke for varmt, misfarvning undgås og maskinenfterladerigen riller på emnet.

Taşlama için asla kesme diskleri kullanmayın.

Lamel taşlama diski

Lamelslisseskiver (tilbehør) kan ogsa benytttes til at bearbejde bolgede overflader og profiler (konturslibning). Lamelslisseskiver har vAESentlig hojere standtider end sIbeblade, lavere stojniveau og lavere sIbetemperaturer.

Kesme

 Under skærearbejdet ma værktøjet不同程度, ike kæne skal værktøjet fremlæs. Desuden skal værktøjet fremlæs med et jævnt tryk, som passer til det materiale, som skal bearerjedes. ForsogIkkeatbremseudlobende skareskivervedattrykke demp siden.  Vigtigt er skæreret-ningen. Maskinen skal alto darbejde i modləb; bevæg derfor ikke maskinen i den modsatte retning! Dette kan medfore, at det trykkes ukontrollet ret ud af snittet. Profilergirkanteede rørskal helst skares over pàdet sted,hvor tværsnittet er mindst.

Taş kesme

■ Maskinen må kun benytttes til tørskæring/tørslibning. Brug helst en diamant-skareskive. Forigsslaeden 17 skal benytttes med en speciel opsugningsbeskyttesesskaerm, sa skiven ikke kan beskadiges. Stovopsugningen skal altid vare tændt, narr maskinen er i brug. Desuden skal der bæreres beskyt-telsesmaske.  Stovsugeren skal vare godkendt til op-sugning af stenstov. Bosch tilbyder egnede stovsugere. Tænd for maskinen og anbring den forreste del af foringslæden pa emnet. Før maskinen frem med jævnt tryk passende til det materiale, som skal bearejdes (fig.). När der skæres i meget hrde materialer som f.eks. beton med et stort kieseindhold, kan diamantskæreskiven blive for varm og derved beskadiges. En gnistkrans, som lober med diamantskæreskiven, er et tydeligt tegn herpå. Afbryd i dette tilfælde skærearbejdet og afkøl diamantskaereskiven i kort tid ved ubelastet omdrejningstal. Et mærkbart langsommere arbejdsskridt og en gnistkrans er tegn pa, at diamantskareskiven er uskarp. Diamantskareskiven slibs igen ved at kore den i porost materiale (kalksandsten) i korte bevægelser.

Bakım ve temizlik

Træk stikket ud, før der arbejdes på maskinen.  Maskine og ventilationshuller skal altid holds rene for at sikre et godt og sikkert arbejde.  Ved ekstreme brugsbetingelser kan der af-saette sig elektrisk ledende stov inde i maskinen i forbindelse med bearbejdning af metaller. Maskinens beskyttlesesisolering kan forringes. I sādanne tilfælde anbefales det at benytte et stationært udsugningsanlag, hypppig udblæsning af ventilationsåningerne og forankobling af et HFI-relae. Skulle maskinen trods omhyggelig fabrikation og kontrol engang holde op med at fungere, skal reparationen udfores af et autoriseret serviceværksted for Bosch elektroværktøj. Det 10-cifrede bestill.nr. på maskinen skal altid angives ved forespørgsler og bestilling af resedede!

Çevre koruma


Hammaddelerin atık olarak bertaraf edilmesi yerine yeniden kullanımı

Maskine, tilbehør og emballage skal genbruges på en miljøvenlig måde. Denne vejledning er skrevet på klorfrit genbrugs-papir. Kunststoffe er markeret for at garantere en rensorteret recycling.

Servis ve müşteri danışmanlığı

Reservedelstegninger og informationer om reservedele findes under: www.bosch-pt.com Bosch Service Center for el-værktj Telegrafvej 3 2750 Ballerup Service: [phone] Fax [phone] Teknisk vejledning: [phone] Den direkte linje: [phone]

C∈ Uygunluk Beyanı

Vi erklærer under almindeligt ansvar, at ditte produit er i overensstemmelse med følgende standarder eller normative dokumenter: EN 50 144 i henhold til bestemmelserne i direktive verme 89/336/EØF og 98/37/EF. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification   Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Ret til ændringer forbeholds Tekniska data

Vinkelslipmaskin		PWS 700	PWS 7-100	PWS 7-115	PWS 7-125
Artikelnummer		0 603 402 0..	0 603 402 0..	0 603 402 0..	0 603 403 0..
Märkeffekt *	[W]	700	720	720	720
Avgiven effekt *	[W]	390	400	400	400
Tomgangsvarvtil	[r/min]	11 000	11 000	11 000	11 000
Slipskivs-Ø, max.	[mm]	115/125	100	115	125
Slippspindelgånga		M 14	M 10	M 14	M 14
Konstantelektronik		-	-	-	-
Varvtalsforval		-	-	-	-
Vikt (utan tillbehör), ca.	[kg]	1,50	1,50	1,50	1,50
Skyddsklass		☐ / II	☐ / II	☐ / II	☐ / II
Vinkelslipmaskin		PWS 720	PWS 8-125 CE	PWS 850 CE	PWS 9-125 CE
Artikelnummer		0 603 403 0..	0 603 404 7..	0 603 404 7..	0 603 405 7..
Märkeffekt *	[W]	720	800	850	900
Avgiven effekt *	[W]	400	420	430	440
Tomgangsvarvtil	[r/min]	11 000	2 800-11 000	2 800-11 000	2 800-11 000
Slipskivs-Ø, max.	[mm]	115/125	125	125	125
Slippspindelgånga		M 14	M 14	M 14	M 14
Konstantelektronik		-	●	●	●
Varvtalsforval		-	●	●	●
Vikt (utan tillbehör), ca.	[kg]	1,50	1,50	1,50	1,50
Skyddsklass		☐ / II	☐ / II	☐ / II	☐ / II

Kontrollera din masks artikelnummer. Handelsbeteckningarna for enskilda maskiner kan variera. * Data gäller für markspänningar [U] 230/240 V. Vid ögre spanning och i landsspecifika utforanden kan dessa data avvika. Varvtsföral (Typ CE)

Material	Användning	Verktyg	Ratt
Plast	Polera	Lammullshätta	1
	Finslipa	Filtpolerskiva	1
Metall	Finslipa	Lumpskiva	1
	Färgborttagning	Slipblad	2-3
Trä, metall	Borsta, avrosta	Toppborste, slipblad	3
Metall, sten	Slipa	Slipskiva	4-6
Metall	Grovslipa	Grovslipskiva	6
Sten*	Kapa*	Kapskiva och styrläde	6

*For kaping av stenmaterial ska styrläde (tillbehör) alltid användas.

Amaca uygun kullanım

Maskinen ar avsedd for kapning, grovbearbetting och borstning av arbetsstycken i metall- och sten utan vattentillforsel. Vid kapning av sten skastyrslade anvandas. För maskiner med elektronisk styrning: Med godkända slipverktyg kan maskinen även användas for slipning och polering.

Ses/titreşim verileri

Mätvärdena har tagits fram baserande på EN 50 144. Maskinens A-vagda ljudniva uppnar i typiska fall: Ljudtrycksniva 88 dB (A); ljudeffektniva 101 dB (A). Anvand horselskydd! Den beräknade accelerationen ar i typiska fall 5,0m / s² Vid använding av vibrationsdämpande stödhandtag underskrider handens/armens vibration på stödhandtaget i typiska fall 2,5m / s²

Makine bileşenleri

1 Strömställare Till/Frå 2 Ställratt varvitalsforval (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE) 3 Stödhandtag 4 Spindellåsknapp 5 Slipspindel 6 Sprängskydd 7 Spannarm 8 Stödläns (med M 14-slipspindel med O-ring) 9 Slip-/kapskiva* 10 Spannmutter 11 Snabbspannmutter SDS-clic (for M 14-slipspindel)* 12 Handskydd* 13 Gummisliprondell* 14 Slipblad* 15 Rundmutter* 16 Toppborste* 17 Styrläde med utsugningshuv* 18 Diamantkapskiva* 19 Stödläns M 10 * I braksanvisingen avbildat och beskrivet tillbehör ingár inte alltid i leveransen!

Güvenlik önlemleri

 For att riskfritt kunna anvanda maskinen bor du noggrant lasaigenom braupsanvisingen och exakt folja de instruktioner som lamnas i sakerhetsanvisingarna. Dessutom skal allmanna sakerhetsanvisingarna i bifogat falte foljas. Lat en fackman instruera dig i maskinens anvandning. Använd skyddsglasögon och hörsksydd. Bär für din sakerhet även annan skyddsutrusting som t. ex. skyddshandskar, kraftiga skor, hjälm och forkläde. Damm som uppstar under arbetet kan vara halsovadligt, brannbart eller explosivt. Darforska lampliga skyddsagdvervidtas. Till exempel: Ett flertal damm anses kunna framkalla cancer. Använd lamplig damm-/ spanutsugning och dammfiltermask. Lattmetalldamm kan brinna eller explodera. Hall alltid arbetsplatsen ren da materialblandninger ar särskilt farlga. Skadas eller kapas natsladden under arbetet, rör inte vid sladden utan dra genast ut stickproppen. Maskinen fär absolutinte användas med defekt sladd. Elverktyg som anvands utomhus sca anslutas via jordfelsbrytare (FI) med max. 30mA ultösningsström. Elverktyget fär inte anvandas vid regn eller vata. Häll i maskinen med báda händerna under arbetet och se till att du stär stadigt. Säkra arbetsstycket. Ett arbetsstycke som är fastspän t en upppänningsanordning eller ett skruvstycke hälls särkare an med handen. Dra alltid kabeln bakat fran maskinen. Innan maskinen laggs bort ska den vara frankopplad och ha stannat helt. Vid strömavbrott eller narr natkontakten fränkopplas, lás genast upp strömställaren Till/Frå och ställ den i laget Frán. Härvid undviks okontrollerad Återstart. ■ Maskinen fár anvandas endast for torrkapning/ torrslipning. Vid alla arbenen med maskinen maste stodhandtaget 3 vara monterat. Häll tag i elverktyget endast i isolerade grepp nar arbeten utförs på platser)där verktyget kan komma ikontakt med dolda ledninger eller skada egen natsladd. Kontakt med en spanningsforande ledning kan satta maskinens metalldelar under spanning som sedan kan leda till elektriskt slag. Använd lämplica detektorer für lokalisierung av dolda forsörnjningsledninger er konsultera lokalt distributionsföretag. Kontakt med elledninger kan fororsaka brand och elektriskt slag. En skadad gasledning kan leda till explosion. Borrning i vattenledning kan fororsaka sakskador eller elektriskt slag. Vid arbeten med slip-ller kapskivor maste sprangskyddet 6 vara monterat. Vid arbeten med gummisliprondellen 13 aller med toppborste 16/skivborste/lamellslipskiva rekommenderas montering av handskyddet 12 (tillbehör). Vid slipning av sten ská dammutsugning användas. Dammsugaren masta vara godkänd for uppsugning av stendamm. Vid kapning av sten maste styrläde användas. ■ Asbesthaltigt material fár inte bearbetas. Använd enbart slipverktyg vilkas tillatna varvatal atminstone motsvarar slipmaskinens högstomgangsvarvital. ■ Kontrollera slipverktygen innan de tas i bruk. Slipverktyget maste vara ordentligt monerat och kunna rotera fritt. Provkör nya verktyg minst 30 sekunderutan belastning. Skadade, orunda eller vibrerande slipverktyg fär inte langre användas. Skydda slipverktygen mot slag, stötar och fett. ■ Maskinen skara vara tillslagen nar den fors mot arbetsstycket. Häll handerna borta frän roterande slipverktyg. ■ Kontrollera rotationsriktningen. Håll alltid maskinen sä att gnistorna och slipdammet fös bort.FRkpen. Vid slipning av metall uppstar gnistor. Se upp att personer inte skadas. Brandrisk foreligger och daffor fár inga brannbara material forvaras i narheten (inom gnistområdet). Var forsiktig vid sparfrasning t. ex. i barande vaggar: se hanvisning till statisk konstruktionsberakning. - Om kapskivan tillfällig blockar,kommen maskinens hoga kraft att leda till en ryckig och farlig reaktion. Vid blockering, stang genast av maskinen. ■ Beakta slipskivornas dimensioner. Centrumhalet maste passa exakt till stödländsen 8 (M 14), 19 (M 10). Reducerstycken aller adaptrar fär inte användas. ■ Använd aldrig kapskivor für grovslipning. Tryckbelasta inte kapskivorna fran sidan. Följ tillverkarens instruktioner beträffande montering och användning av slipverktyget. Varning! Slipkroppen roterar after frankoppling en stund innan den stannar. ■ Maskinen fär inte spannas fast i skruvstad. Lát aldrig barn hantera maskinen. ■ Bosch kan endast garantera att maskinen fungerar felfritt om for maskinen avsedda originaltillbehör används.

Statik yapısal hesaplamaya referanslar

Spar i barande vaggar sca uppfylla kraven enlig DIN 1053 del 1 ullampliga foreskrifter i aktuellt land. Dessa foreskrifter ske absolut beaktas. Rädfråga ansvarig statiker, arkitekt aller entreprenör innan arbetet pâborjas.

Koruyucu ekipmanın montajı

Dra ut stickproppen innan atgärder utfors pa maskinen.

Parçalanma koruması

Vid arbeten med slip-ller kapskivor maste sprängskyddet 6 vara monterat. Öppna spannarmen 7. Montera sprängskyddet 6 enligt bild på maskinhuvudets spindelhals. Sprängskyddets nockar maste liga mot respektive urtag på spindelhalsen.  Tryck upp sprängskyddet på spindelhalsen tills skyddets ansats ligger mot maskinens flans och kodnockarna griper in i runtomspåret på spindel-halsen.  Vrid sprängskyddet 6 moturs till önskat lage (arbetsläge). Ställ in sprängskyddet 6 sa att gnistor inte sprutas mot användaren. Mark: Kodklacken på sprängskyddet 6 sakerställer att endast det sprängskydd kan monteras som passar till respektive maskintyp. Demontering i omvänd ordningsföldj.

Destek kolu

Vid alla arbeten med maskinen maste stodhandtaget 3 vara monterat. Skruva fast stodhandtaget 3 alltefter valt arbetsatt antingen på höger erler vänster sida om maskinhuvudet.

Titreşim sönümleyici destek kolu

TİTREŞİM KONTROLÜ

Det vibrationsdämpande stödhandtaget leder till vibrationssnalt och salunda bekvamare och säkrare arbete.  Det ar inte tillatet att gora andringar på stodhandtaget. Skadat stöhandtag fär inte langre användas.

El koruması

Vid arbenen med gummisliprondellen 13 aller med toppborste 16/skivborste/lamellslipskiva rekommenderas montering av handskyddet 12 (tillbehör). Handskyddet 12 fästs in med stöhandtaget 3.

Taşlama aletlerinin montajı

Dra ut stickproppen innan atgarder utfors pa maskinen.  Använd enbart slipverktyg vilkas tillatna varvthal atminstone motsvarar slipmaskinens högsta tomgangs- varvthal. Grovslip- och kapskivorna blir under arbetet mycket heta; berör inte dem innan de svalnat. ■ Rengör slipspindeln och alla delar som skamonteras. For inpänning och lossning av slipverktyg blockera slipspindeln 5 med spindellåsknappen 4.

Spindle kilidini yalnızca taşlama mili durduğunda çevirin!

Kaba taşlama/kesme diski

Beakta slipskivornas dimensioner. Centrumhålet måste passa exakt till stödfländsen 8 (M 14), 19 (M 10). Reducerstycken eller adaptrar fär inte användas. Kontrollera vid användning av diamantkapskiva att rotationsriktningspilen på diamantkapskivan och maskinens rotationsriktning (rotationsriktningspil på maskinhuvudet) overensstämmer.

Montaj için resim sayfasına bakın.

Skruva på spännmuttern 10 och dra fast den med tvastiftsnyckeln (se avsnitt "Snabbspännmutter").

Taşlama mili M 14 için destek flanşı

På stödländsen 8 haren O-ring placerats kring centrerfländsen (plastdetaj). Saknas O-ringen aller ar den skadad ske den ovillkorligen ersattas (artikelnr 1600 210 039) innan stödlänsen 8 monteras.

Taşlama mili M 10 için destek flanşı

Báda sidorna pá stödländsen 19 kan användas. För diamantkapskivor maste den vridas om 180° innan den sätts pá slipspindeln 5. Diamantkapskivans centrumhål (Ø 20 mm) måste utan spel passa mot centerkracken på stödländsen 19. Reducerstycken eller adaptrar fär inte användas.  After montering av slipverktyget kontrollera innan maskinen inkopplas att slipverktyget ar korrekt monterat och att det kan rotera fritt.

Lamel taşlama diski (taşlama pedi)

(for M 14-slipspindel) Alltefter aktuell använding ske ev. sprängskyddet 6 tas bort och handskyddet 12 monteras. Placera specialstödlänsen 8 (tilbehör, artikelnr. 2 605 703 028) och lamellipskivan på slipspindeln 5. Skruva på spannmuttern 10 och dra fast den med tvåstiftsnyckeln.

Kauçuk taşlama diski 13

Alltefter aktuell använding ske ev. sprängskyddet 6 tas bort och handskyddet 12 monteras.

Montaj için resim sayfasına bakın.

Skruva på rundmuttern 15 och dra fast den med tvåstiftsnyckeln.

Fincan fırça 16/disk fırça

(for M 14-slipspindel) Alltefter aktuell använding ske ev. sprängskyddet 6 tas bort och handskyddet 12 monteras. Slipverktyget ska kunna skruvas sä langt in pa slipspindeln 5 att den vid slipspindelgangans slut ligger stadigt mot slipspindelfländsen. Dra kraftigt fast med U-nyckeln.

SDS-c/ijc hızlı sıkma somunu

(M 14 taşlama mili için)

I stället für spannmutter 10 kan snabbspannmutter 11 (tillbehör) användas. Slipverktygen kan i detta fall monterasutan verktyg.

Hızlı sıkma somunu 11 yalnızca kaba taşlama ve kesme diskleri için kullanılabilir.

Yalnızca kusursuz, hasarsız hızlı sıkma somunu 11 kullanın.

Kontrollera vid paskruvning att sidan med text inte ar riktad mot slipskivan; pilen maste peka mot indexmarkt 20.  Blockera slipspindeln med spindellasknappen 4. Dra fast snabbspannmuttern genom att kraftigt vrida runt slipskivan medurs.  En korrekt monterad och oskadad snabbspannmutter kan losses for hand nar rafflade ringen vrids moturs. En hartsittande snabbspannmutterska lossas med tvastiftsnyckeln, anvand aldrig en tang. Lagg an tvastiftsnyckeln som bilden visar.

Onaylı taşlama aletleri

Alla de slipverktyg som anges ienna bruksanvisning kan anvandas. Anvanda slipverktygs tillatna varvthal [r/min] resp periferihastigkeit [m/s] maste atminstone motsvara data i tabellen. Kontrollera därfor alltid godkända varvital/ periferihastigheter som anges på slipverktygets etikett.

	max. [mm]		[mm]	[r/min]	[m/s]
	D	b	d
b d	100	6	22,2	11 000	80
	115	6	22,2	11 000	80
	125	6	22,2	11 000	80
D	100	-	-	11 000	80
	115	-	-	11 000	80
	125	-	-	11 000	80
b d	70	30	M 10	11 000	45
	75	30	M 14	11 000	45

Başlat

Kontrolera natspanninger: Kontrolera att strömköllans spanning überensstämmer med uppgifterna på maskinens typskylt. Maskiner markta med 230 V kan även anslutas till 220 V.

Açma/kapama

Skjut stromställaren Till/Från 1 framåt for att starta maskinen. For lásning tryck framtil ner strömställaren Till/ Frán 1 tills den snapper fast. For urkoppling av maskinen slapp strömställaren Till/Från 1 resp tryck ned baktill.

Deneme çalıştırma!

Kontrollera slipverktygen innan de tas i bruk. Slipverktyget maste vara ordentigt monterat och kunna rotera fritt. Provkornya verktyg minst 30 sekunderutan belastning. Skadade, orunda eller viberande slipverktyg fär inte langre användas.

Sabit elektronik (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Den inbyggda elektroniken häller maskinens varvital i det tatsächste konstant även under belastning och garantaralanda en jämn arbetseffekt.

Aşırı yük koruması (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Vid überbelastning stannar motorn. Avlasta omedelbart maskinen och lát den für avkylng gá på högsta tomgangsvarvthal ca. 30 sekunderutan belastning.

Devir sayısı ön seçimi (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Forvalj erforderligt varvatal med stallratt 2 enligt tabellen som foljer after avsnittet "Godkanda verktyg" (riktvarden).

Çalışma talimatları

Spann fast arbetsstyetcket om det till följd av sin egen vikt inte ligger stadigt. Utsatt inte maskinen for sa hog belastning att den stannar. Grovslip- och kapskivorna blir under arbetet mycket heta; berör inte dem innan de svalnat.

Kaba taşlama

 Med en ställvinkel mellan 30° och 40° uppnås optimaltresultat vid grovslipning. När maskinen fös med lätt tryck fram och tillbaka blir arbetsstycket inte for varmt, missfãrgas inte och det uppst inte heller nagra spár påytan.  Använd aldrig kapskivor für grovlip-ning.

Lamel taşlama diski (taşlama pedi rondel)

Med lamell slipskivan (tillbehör) kan även välvd ytor och profiler (konturslipning) bearetas. Lamellslipskivorna har en betydligt langre brukstid an slipbladen, lagre ljudniva och lagresliptemperaturer.

Kesme taşlama

 Utför kapslipning utan tryck och utan att snedställa eller oscillatora kapskivan. Kapslipa med mättlig och till aktuellt material anpassad matning. Fränkopplade slipskivor fär inte bromsas upp genom tryckbelast-ning frän sidan.  Viktigt ar att kapning sker i ratt riktning. Maskinen ske alltid arbeta mot matningsriktingen; maskinen fär inte foras i motsatt riktning! I annat fall finns risk for att maskinen okontrolerat trycks ur skärspåret. Vid kaping av profiler och fyrkantrör lagg an kapskivan vid minsta tvärsnittet.

Taş malzeme kesme

■ Maskinen fär användas endast for torrkapning/torrlipining. Använd helst en diamantkapskiva. För att eleminera snedvridning använd styrläden 17 med speciell utsugningshuv. Arbeta endast med dammutsugning. Använd dessutom andningskydd med dammfilter.  Dammsugaren måstevara godkänd for utsugning av stendamm. Bosch erbjuder lampa liga dammsugare. Slå på maskinen och lagg an styrlädens främre parti mot arbetsstyetket. Mataframaskinen med mattlig och till aktuellt material anpassad hastigkeit (bild). Vid kapning av mycket hårt material t. ex. belong med hög kiselhalt kan diamantkapskivan overhettas och till följd av detta skadas. En kring diamantkapskivan cirkulerande gnistkrans ar ett tydligt tecken på overhettning. Avbryt i detta fall kapningen och lat diamant-kapskivan avkylas genom att lata den en kort stund gå på tomgang utan belastning. Tydligt nedsatt arbetsprestation och en cirkule- rande gnistkrans ar tecken pa att diamant-kapskivan avtrubbats.Genom korta snitt i abrasivt material (t.ex. kalksten) kan skivan ater skärpas.

Bakım ve temizlik

Makinede işlem yapmadan önce fişi çekin.

 Håll maskinen och ventilationsöppningarna rena För bra och säkert arbete.  Under extrema arbetsforhällanden kan vid bearbeting av metaller ledande dammpartiklar samlas i maskinens inre som sedan kan paverka maskinens skyddisolering. Vi rekommenderar i sadana fall att anvanda ett fast installerat utsugningsystem, ota renblasa ventilationsöppningarna och forkoppla en jordfelsbrytare (Fl). Om i Produkten trots exakt tillverkning och sträng kontroll störning skulle uppsta, bör reparation utforas av auktoriserad serviceverkstad for Bosch elverktyg. Var vänlig ange vid forfrågnigar och reservdelsbeställningerprodukten artikelnummer som bestär av 10 sifr.

Çevreye duyarlılık


Atık bertarafı yerine geri dönüşüm

Maskin, tillbehör och forpackning kan Återvinnas. Denna bruksanvisning ar tryckt på klorfritt returpapper. For att underlätta sorting vid Återvinning År plastdelarna markerade.

Servis ve müşteri hizmetleri

En sprängskiss och informationer om reserv-delar lämnas under: www.bosch-pt.com [phone] Fax. [phone]

CE Uygunluk Beyanı

Vi forsakrar harmed under exklusivt ansvar att denna produkt overensstämmer med foljande normer och harmoniserade standarder: EN 50 144 enligt bestammelserna i direktiven 89/336/EEG, 98/37/EG. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification   Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Ändringar forbéhalles Tekniske data

Vinkelsliper		PWS 700	PWS 7-100	PWS 7-115	PWS 7-125
Bestillingsnummer		0 603 402 0..	0 603 402 0..	0 603 402 0..	0 603 403 0..
Opptatt effekt *	[W]	700	720	720	720
Avgitt effekt *	[W]	390	400	400	400
Tomgangsturtall	[mi:n-1]	11 000	11 000	11 000	11 000
Slipskive-diameter, max.	[mm]	115/125	100	115	125
Slipspindelgjenge		M 14	M 10	M 14	M 14
Konstant-elektronikk		-	-	-	-
Turtallforvalg		-	-	-	-
Vekt (uten tilbehør), ca.	[kg]	1,50	1,50	1,50	1,50
Beskyttelsesesklasse		☐ / II	☐ / II	☐ / II	☐ / II

Vinkelsliper		PWS 720	PWS 8-125 CE	PWS 850 CE	PWS 9-125 CE
Bestillingsnummer		0 603 403 0..	0 603 404 7..	0 603 404 7..	0 603 405 7..
Opptatt effekt *	[W]	720	800	850	900
Avgitt effekt *	[W]	400	420	430	440
Tomgangsturtall	[mi:n-1]	11 000	2 800-11 000	2 800-11 000	2 800-11 000
Slipskive-diameter, max.	[mm]	115/125	125	125	125
Slipspindelgjenge		M 14	M 14	M 14	M 14
Konstant-elektronikk		-	●	●	●
Turtallforvalg		-	●	●	●
Vekt (uten tilbehør), ca.	[kg]	1,50	1,50	1,50	1,50
Beskyttelsesesklasse		☐ / II	☐ / II	☐ / II	☐ / II

Legg merke til bestillingsnummeret for din maskin. Handelsbetegnelsene for de enkelte maskinene kan variere. * Dataene gelder for nominelle spenninger [U] 230/240 V. Ved lavere spenninger og spesielle modeller for visse land kan disse dataene variere noe. Turtallforvalg (Type CE)

Material	Bruk	Verktøy	Stillhjul
Kunststoff	Polering	Lammeullshette	1
	Finsliping	Filtpolerhette	1
Metall	Finsliping	Moltonskive	1
	Fjernig av maling	Fiber-disc	2-3
Tre, metall	Børste, fjerne rust	Koppbørste, fiber-disc	3
Metall, stein	Sliping	Slipeskive	4-6
Metall	Sliping	Slipeskive	6
Stein*	Kapping*	Kutteskive og totplate	6

* Kapping av stein er kun tillatt med fotplate (tilbehør).

Usulüne uygun kullanım

Maskinen er beregnet til kapping, sliping og børsting av metall- og steinmaterialer uten bruk av vann. Til kapping av stein ma det brukes en fotplate. For maskiner med elektronisk styring: Med godkjente spliceverktoy kan maskinen brukes til sliping og polering.

Gürültü/titreşim bilgileri

Måleverdier funnet i samsvar med EN 50 144. Det typiske A-bedomte stovnivaret for maskinen er: Lydtrykkniva: 88 dB (A). Lydstyrkeniva: 101 dB (A).

Kulak koruyucu kullanın!

Den typiske bedohte aktelerasjonen er 5,0m / s² Ved bruk av det vibrasjonsdempende ekstrahandtaket er den typiske händ-arm-vibrasjonen på ekstrahandtaket lavere enn 2,5m / s²

Makine elemanları

1 På-/av-bryter 2 Turtallsregulator (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE) 3 Ekstrahandtak 4 Spindel-lasetast 5 Slipespindel 6 Vernedeksel 7 Spennarm 8 Festeflens (ved M 14-slipespindel med O-ring) 9 Slipe-/kutteskive* 10 Spennmutter 11 Hurtigspennmutter SDS-clic (for M 14-slipespindel)* 12 Handbeskytteilse* 13 Gummislipetallerken* 14 Fiber-disc* 15 Rundmutter* 16 Koppbørste* 17 Fotplate med avsugvernedeksel* 18 Diamantkutteskive* 19 Festeflens M 10 * Tilbehör som er beskrevet og illustrrt i bruksanvisingen inngår ikke alltid i leveransen!

Güvenliğiniz için

 Det er kun mulig a arbeide farefritt med maskinen hvis du leser braupsanvisningen og sikkerhetshenvisingene komplett pa forhand og folger anvisingene noye. I tillegg ma de generelle sikkerhetsinformasjonene i vedlapt hefte følges. Sorg for a fà demonstriert maskinen forforstegangs bruk. ■ Bruk vernebriller og hørselvern. ■ Bruk for sikkerhets skyld ogsa ytterligere verneutstyr som vernehansker, arbeidssko, hjelm og forkle. Stov som oppstar under arbeidet kan vare helsefarlig, brennbart ell er eksplosiv. Det er nodvendig med egnede beskytllsestiltak. For eksempel: Enkelte stovtyper kan vare kreftfremkallende. Bruk egnet stov- og sponavsug og stovmaske. - Lettmetalstov kan brenne eller eksploderere. Hold arbeidsplassen alltid ren, fordi material-blandinger er spesielt farlig. Hvis strømkabelen skades eller kappes under arbeid på kabelen ikke berøres, men strømstæpselet straks trekkes ut. Bruk aldri maskinen med skadet kabel. ■ Maskiner som brukes utendors mä tilkobles via en jordfeilbryter med maksimal 30 mA utlønsningsström. Ikke bruk maskinen i regn eller fuktig vær. I lopet av arbeidet ma du alltid holde maskinen godt fast med begge hendene og sorge for a sta stodig. ■ Sikre arbeidsstykket. Et arbeidsstykke som holds fast med spenninnretninger aller en skrustikke, holds sikrere enn med händen. Ledningen fores alltid bakover bort fra maskinen. Slå maskinen alltid av För den legges ned og vent til maskinen er stanset helt. Ved strömbrudd eller narr stopselet trekkes ut ma pa-/av-bryteren straks loses og settes i av-posisjon. Dette forbindreren en ukontrollert ny start. ■ Maskinen må kun brukes til torrskjaering/torrsliping. Ved alle arbeider med maskinen ma ekstrahandtak 3 vare monter. Ta kun tak i el-verktoyet på isolerte grep, hvis innsatsverktoyet kan treffe på en skjult ledning eller sin egen nettkabel. Kontakt med en spenningsforende ledning kan sette maskinens metalldeler under spening og fore til elektriske stot. ■ Bruk egnede siskepparater til Å finne skjulte strøm-/gass-/vannledninger, eller spør hos det lokale el-/gass-/vannverket. Kontakt med elektriske ledninger kan medfrolebrann og elektriske stot. Skader pa en gassledning kan fore til eksplosjon. Inntrengning i en vannledning forarsaker materielle skader og kan medfore elektriske stot. ■ Til arbeid med slime-ller kutteskiver ma vernedeksel 6 vare montert. Til arbeid med gummislipetallerken 13 ell er med koppborste 16/stalborste/lamellskve anbefales det a montere handbeskyttelse 12 (tilbehør). Ved bearbeidelse av stein mä det brukes stovavsug. Stovsugen mä vare godkjent til oppssuging av steinstov. Til kapping av stein mafotplaten brukes. ■ Asbestholdig material má不同程度 bearbeides. ■ Bruk kun spliceverktoy med et godkjent turtall som er minst like hoyt som maskinens tomgangsturtall. ■ Kontrolier spliceverktoyene for bruk. Slipeverktoyet mä väre feilfritt montert og kunne dreie seg fritt. La maskinen provekjore i minst 30 sekunder uten belastning. Skadede, urunde eller vibrerende spliceverktoy må ikke brukes. ■ Beskytt spliceverktoyet mot slag, stot og fett. ■ Maskinen mä kun fores bort til arbeitssemnet iinnkoblet tilstand. Hold hendene unna de roterende slipeverktoyene. ■ Legg merke til dreieretningen. Hold maskinen alltid sik at gnister aller slipspestov flyr bort fra kroppen. Ved sliping av metall oppstár det gnistsprut. Pass pa at ingen personer utsettes for fare. Pa grunn av brannfaren ma det ikke befinne seg brennbare materialer i nærheten (gnistsprutomrade). Vær papiasselig nár du lager slisser f. eks. i bærende vegger: Se informasjoner om statikk. Hvis kutteskiven blokkeres, forer dette til en rykkaktig reaksjon i maskinen. I dette tilfellet ma maskinen straks slas av. Ta hensyn til slipskivenes mål. Hullets diameter må passer sommen med feste-fensen 8 (M 14), 19 (M 10). Ikke bruk over-gangsdeler eller adaptere. ■ Bruk aldri kutteskiven til grovsliping. Kutteskiven må ikke utsettes for trykk fra sider. Folg produsentens anvisninger vedrorende montering og bruk av slipeverktoyet. OBS! Slipskiven fortsetter Å gå en stund erter at maskinen er slätt av. ■ Ikke spenn maskinen fast i skrustikken. La aldri barn bruke donne maskinen. ■ Bosch kan kun garantere en feilfri funksjon av maskinen nár det brukes original-tilbehör.

Statik bilgiler

Slisser i bærende vegger ma tilsvare kravene i standard DIN 1053 del 1 eller nasjonale bestemmelser. Disse forskriftene ma absolutt overholds. Før arbeidsstart ma den ansvarlige statikeren, arkitekten eller den ansvarlige byggeledsen kon-sulteres.

Koruyucu donanımın montajı

För alle arbeider på maskinen utføres måstöselet trekkes ut.

Koruma kapağı

■ Til arbeid med slime- eller kutteskiver mag vernedeksel 6 vare monter. Apne spentnarmen 7. Sett vernaldekselet 6 på spindelhansen til maskin-hodet som vist på bildet. Kodeknastene på verne-dekselet på stemme overens med de tilsvarende utsparingene på spindelhansen.  Trykk vernedekselet sik på spindelhalsen at kan- ten på vernedekselet ligger på flensen til maski- nen og kodeknastene griper inn i noten på spindelhalsen.  Drei vernetekselet 6 mot urviserne til nodvendig stilling (arbeidsposisjon). Innstill vernaldekselet 6 sik at gnistene icke fyker motBrukeren. Merk: Kodeknastene på vernedeksen 6 sørger for at det kun kan monteres et vernedeksen som passer til davon maskintypen. Demontering i omvendt rekkefolge.

Ek tutamak

Ved alle arbeider med maskinen mA ekstrahandtak 3 vare monter. Skru ekstrahandtak 3 inn på hoyre eller venstre side av maskinhodet avhengig av typen arbeid som skal utfores.

Titreşim sönümleyici ek tutamak

TİTREŞİM KONTROLÜ

Det vibrasjonsdempende ekstrahandtaket reduserer vibrasjonene under arbeidet, slick at dette blir mer behagelig og sikkert.  Ilke utfør endringer på ekstrahandtaket. Ikke fortsett Å bruke et skadet ekstrahändtak.

El koruyucusu

Til arbeid med gummislipetallerken 13 aller med koppborste 16/stalborste/lamellskive anbefales det a montere handbeskyttele 12 (tilbehor). Handbeskyttele 12 festes med ekstrahandtek 3.

Zımpara takımının montajı

För alle arbeider på maskinen utføres måstöselet trekkes ut.  Bruk kun spliceverktoy med et godkjent turtall som er minst like hoyt som maskinens tomgangsturtall. Slope- og kutteskivene blir svært varme under arbeidet; ikke ta påppe for de er avkjølt. Rengjør slipespindelen og alle deler som skal monteres. Til fastspenning og losing av spliceverktøyene lases slipspindel 5 med spindelåsetast 4. Spindellåsetast 4 mA kun trykkes nár slipspindelen stå stille!

Zımpara/kesme diski

Ta hensyn til slipskivenes mål. Hullets diameter må passer gesammen med feste-flelsen 8 (M 14), 19 (M 10). Ikke bruk over-gangsdefer erller adaptere. Ved bruk av en diamant-kutteskive ma det passes pa at dreieretningspilen pa diamant-kutteskiven og dreieretningen til maskinen (dreieretningspil pa maskinhodet) stemmer overens.

Montaj için resim sayfasına bakın.

Skru spennmutter 10 på og trekk til med hakenokkelen (se avsnittet «Hurtigspennmutter»).

M 14 dişli mil için flanş

I festeflens 8 er det satt inn en O-ring (kunststoffdel) rundt sentreringskanten. Hvis O-ringen mangler aller er skadet, ma den absolut skiftes ut (bestillings-nr. 1600 210 039) før festeflens 8 monteres.

M 10 dişli mil için flanş

Festeflensen 19 kan brukes på begge sider. Vedbrukvä diamant-kutteskiver mä den dreies 180° forden settes på slipspindel 5. Boringen til diamant-kutteskiven (Ø 20 mm) mäuten klaring passer i sentreringskanten til feste-flelsen 19. Ikke bruk overgangsdeler aller adaptere.  Etter montering av slipeverktoyet ma det for maskinen slas pa kontrolleres om slipeverktoyet er riktig montert og kan dreie seg fritt.

Lamel taşlama diski (taşlama tabağı)

(for M 14-slipespindel) Avhengig av typen bruk må eventuelt vernetes. Sett en spesiell festeflens 8 (tilbehør, bestillings- nummer 2 605 703 028) og lamellslipskiven pa slipspindel 5. Skru pa spennmutter 10 og trekk til med hakenokkelen.

Kauçuk taşlama tabağı 13

Avhengig av typen bruk må eventuelt vernedekselet 6 tas av og händbeskyttelsen 12 monteres.

Montaj için resim sayfasına bakın.

Skru på rundmutter 15 og trekk til med hakenokkelen.

Kap fırça 16/tel fırça

(for M 14-slipespindel) Avhengig av typen bruk må eventuelt vernetekselet 6 tas av og handbeskyttelsen 12 monteres. Slipeverktøyet ma kunne la seg skru sa langt inn pa slipspindel 5 at det ligger godt mot slipspin-delflensen pa enden av slipspindelgjengen. Trekk til med en fastnokkel.

SDS-c/ic hızlı sıkma somunu

(M 14 taşlama mili için)

Istedetfor spennmutter 10 kan hurtigspennmutteren 11 (tilbehør) brukes. Slipeverktøyet kan da monteres uten verktøy. Hurtigspennmutteren 11 mA kun brukes for slope- og kutteskiver. Bruk kun feilfrie, uskadede hurtigspennmuttere 11. Ved paskruing ma det passes pa at skriftsiden\ kke peker mot slipskiven; pilen ma peke mot\ indeksmerke 20.  Las slipespindelen med spindellasetast 4.Trekk til hurtigspennmutteren ved a dreie slipskiven kraftig med urviserne.  En korrekt festet uskadet hurtigspennmutter kan loses manuelt ved a dreie den riflede ringen mot urviserne. En fastsittende hurtigspennmutter ma aldri loses med en tang, bruk en hakenokkel. Hakenokkelen settes pa som vist pa bildet.

Onaylı taşlama aletleri

Det kan brukes alle slipeverktoy som er angitt i donne bruksanvisingen. Det godkjente turtallet [min^-1] hhv. periferihastig-heten [ / ] til slipeverktoyene som brukes må minst tilsvare informasjonene i tabellen. Derfor mä alltid godkjent turtall/periferihastig-het på etiketten til slipeverktøyene overholds.

	max. [mm]		[mm] d	[min-1]	[m/s]
	D	b
b d	100	6	22,2	11 000	80
	115	6	22,2	11 000	80
	125	6	22,2	11 000	80
D	100	-	-	11 000	80
	115	-	-	11 000	80
	125	-	-	11 000	80
b d	70	30	M 10	11 000	45
	75	30	M 14	11 000	45

Başlatma

Vær oppmerksom på netspenningen: Spen- ningen til stromkilden ma stemme overens med informasjonene på maskinens typeskilt. Maski- ner som er merket med 230 V kan ogsa brukes pa 220 V.

Açma/kapama

Til igangsetting av maskinen skyves pä-/av-bry-teren 1 fremover. For à lase pá-/av-bryter 1, trykk den ned til den griper inn. Til utkobling av maskinen slipspe pã-/av-brytere n 1 hvh. trykkes ned bak.

Deneme çalıştırması!

Kontroler spliceverktøyet før bruk. Slipeverktøyet mæ vare korrekt montert og kunne dreie seg fritt. Provekjør i minst 30 sekunder uten belastning. Skadede, urunde eller vibrerende spliceverktøy må不同程度.

Sabit elektronik (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Konstant-elektronikken holder turtallet nestled konstant i tomgang og under belastning og sikrer en jevn arbeidsytelse.

Aşırı yük koruması (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Ved overbelastning stanser motoren. Avlast maskinen straks og la den avkjole ubelastet ved hoyeste tomgangsturtall i ca. 30 sekunder.

Turtallforvalg (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Forhåndsinnstill det nødvendige turtallet med stillhjulet 2 i henhold til tabellen i avsnittet «Tekniske data» (omtrentelige verdier).

Arbeidshenvisninger

Spenn inn arbeidsstykket, hvis det ikke ligger sikkert av sin egen vekt. ■ Maskinen pågressive belastes sASTERKT at den stanser. Slipe- og kutteskivene blir svært varme under arbeidet; ikke ta på disse for de er avkjolt.

Grovsliping

 Mit innstillingsvinkler på 30° til 40° oppnär man det beste resultatet ved grovliping. Beveg maskinen frem og tilbake med middels trykk. Slik blir arbeidsemnet ikke for varmt, misfarges ikke og det opp... star ikke riller.  Bruk aldri kutteskiver til grovsliping.

Lamellslipeskive (slipemopptallerken)

Med lamellslipeskiven (tilbehør) kan øgsa buede overflater og profiler (kontursliping) bearbeides. Lamellslipeskiver har en vesentlig hoyere levetid enn fiber-discer, braker minre og har lavere slipetemperaturer.

Kapping

 Under kapping ma det ikke kiles fast eller Oscilleres. Arbeid med middels sterk fremskyvning tilpass-set materialet som skal bearbeides. Utløpende kappeskive违法犯罪 bremses ved á trykke mot siden.  Viktig er retningen man kapper i. Maskinen arbeider alltid i motsatt retning, derfor mà man不同程度 bevege maskinen i den andre retninger! Ellers er det fare for at den trykkes ukontrollert ut av snittet. Under kapping av profiler og firkantror er det best a begynne pa den minste diameteren.

Kapping av stein

■ Maskinen må kun brukes til tørskjæring/tørsliping. Bruk helst en diamant-kappeskive. For a unnga fastkiling ma du bruke foringsplaten 17 med et spesielt avsugvernedeksel. Bruk maskinen kun med stovavsug. Bruk ekstra stovmaske.  Stovsugeren mavare godkjent for avsuging av steinstov. Bosch tilbyr egnedestovsugere. Slå på maskinen og sett den fremre delen av fotplaten på arbeidsemnet. Skyv maskinen middels sterkt fremover i henhold til materialet som bearbeides (bilde). Ved kapping av sørskilt harde materialer, f. eks. betong med hoy kiselandel kan diamant-kutteskiven overopphetes og ta skade. En gnistkrans rundt diamant-kutteskiven er et tydelig tegn pa dette. I dette tilfellet ma kappingen avbrytes og diamant-kutteskiven avkjoles et oyeblinkk ubelastet i tomgang. Tydelig minskende arbeidsfremskritt og gnistkrans rundt skiven er tegn pa at diamant-kutteskiven er blitt slov. Med korte snitt i abrasivt material (f. eks. kalksandstein) kan donne slips igjen.

Vedlikehold og rengjoring

För alle arbeider på maskinen utføres måstöselet trekkes ut.

 Maskin og ventilasjonsspalter må alltid holds rene for á kunne arbeide bra og sikkert.  Ved ekstreme bruksvikar kan det under bearbeidelse av metall sette seg lededyktig stov innate i maskinen. Beskyttelssesisolasjonen av maskinen kan inskrenkes. Det anbefales i slike tilfeller a bruke et stasjonert avsuganlegg, a blase gjennom ventilasjonsapningene ofte og montere en jordfeilbryter. Skulle maskinen sviktetil trossfor omhyggelige produksjons- og kontrollmetoder,ma reparasjonen utfores av et autorisert serviceverksted for Bosch-elektroverktoy. Ved alle forresporsler og reservedelsbestlinger ma du absolutt oppgi maskinens 10-sifrede bestillingsnummer!

Miljøvern


Råstoffgjenvinning i stedet for avfallsdeponering

Maskin, tilbehør og forpakning bør resirkuleres. Denne bra克斯anvisningen er laget av klorfritt resirkulert papir. For á kunne resirkulere på en skikkelig mæte, er kunststoffdelene markerte.

Service og kundekontsulent

Eksplosjonstegninger og informasjoner om reservedeler finner du under: www.bosch-pt.com

Robert Bosch A/S Trollaasveien 8 Postboks 10 1414 Trollaasen Kundeksulent: [phone] Fax. [phone]

C∈Samsvarserklæring

Vi overtar ansvaret for at dette produit er i overensstemmelse med fologende standarder ell er standard-dokumenter: EN 50 144 i samsvar med bestemmelsene i direktivene 89/336/EØF, 98/37/EF. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification   Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Rett til endringer forbeholds Tekniset tiedot

Kulmahiomakone		PWS 700	PWS 7-100	PWS 7-115	PWS 7-125
Tilausnummer		0 603 402 0..	0 603 402 0..	0 603 402 0..	0 603 403 0..
Ottotoho *	[W]	700	720	720	720
Antotoho *	[W]	390	400	400	400
Tyhjäkäntyikierrosluku	[mi:n-1]	11 000	11 000	11 000	11 000
Hiontalaikan Ø, maks.	[mm]	115/125	100	115	125
Hiomakaran kierre		M 14	M 10	M 14	M 14
Vakioelektroniikka		-	-	-	-
Kierrosluvun esivalinta		-	-	-	-
Paino (ilman tarvikkeita), n.	[kg]	1,50	1,50	1,50	1,50
Sujoausluokka		□ / II	□ / II	□ / II	□ / II

Kulmahiomakone		PWS 720	PWS 8-125 CE	PWS 850 CE	PWS 9-125 CE
Tilausnummer		0 603 403 0..	0 603 404 7..	0 603 404 7..	0 603 405 7..
Ottotoho *	[W]	720	800	850	900
Antotoho *	[W]	400	420	430	440
Tyhjäkäntyikierrosluku	[mi-n-1]	11 000	2 800-11 000	2 800-11 000	2 800-11 000
Hontalaikan Ø, maks.	[mm]	115/125	125	125	125
Hiomakaran kierre		M 14	M 14	M 14	M 14
Vakioelektroniikka		-	●	●	●
Kierrosluvun esivalinta		-	●	●	●
Paino (ilman tarvikkeita), n.	[kg]	1,50	1,50	1,50	1,50
Sujoausluokka		□ / II	□ / II	□ / II	□ / II

Ota huomion koneesi tilausnummer. Yksittästen koneiden kauppanimitys saattaa vaihdella. * Tiedot koskevat 230/240 V nimellisjännitettä [U]. Alemmalla jännitteellä ja maakhtaisissa versioissa saattavat tiedot vaihdella. Kierrosluvun esivalinta (Malli CE)

Materialiai	Käytö	Työkalu	Säätöpyörä
Muovi	Kiillotus	Lampaanvillatyyny	1
	Hienohionta	Huopakiillotuslaikka	1
Metalli	Hienohionta	Kangaslaikka	1
	Värin poisto	Hiomapyörö	2–3
Puu, metalli	Harjaus, ruosteenoisto	Kuppiharja, hiomapyörö	3
Metalli, kivi	Hionta	Hontalaikka	4–6
Metalli	Hionta	Hontalaikka	6
Kivi*	Katkaisu*	Katkaisulaikka ja ohjainkelkka	6

* Kivaineksen katkaisu on sallittua ainoastaan ohjainkelkkaa käyttaen (lisātarvike).

Asianmukainen käytto

Laite on tarkoitetu metalli- ja kiviainesten katkaisun, hiontaan ja harjaukseen ilman veden kayttoa. Kiven katkaisussa taytyy kayttaa ohjainkelkaa. Laitteet, jotka on varustetu elektronisella ohjauksella: Konetta voidaan salituilla lisatarvikkeilla varustettuna kayttä hiontaan ja kiillotukseen.

Melu-/tärinätieto

Mitta-arvot määritetty EN 50 144 mukaan. Tyokalun typpillinen A-arvioitu melutasao: aenen painetaso 88 dB (A); aenentehotosa 101 dB (A). Käytä kuulosuojaimia! Typpillinen luokitettu kihtyvyys on 5,0 m/s². Käytettaessä tärinavaimennettua lisakahvaa on lisakahvan kautta käteen ja käsivarteen kohdistuva typillinen tärina alle 2,5 m/s².

Koneen osat

1 Kännistyskytkin 2 Kierrosluvun säätöpyörä (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE) 3 Lisakahva 4 Karan lukituspainike 5 Hiomakara 6 Laikkasuojus 7 Kiristysvipu 8 Kiinnityslaippa (M 14-hiomakarassa O-renkaalla) 9 Hionta-/katkaisulaikka* 10 Kiristysmutteri 11 Pikakirystymutteri SDS- (M 14-hiomakaraa varten)* 12 Kasisuojus* 13 Kumihiomalautanen* 14 Hiomapyorro* 15 Pyoromutteri* 16 Kuppiharja* 17 Poistoimukuvulla varustetu ohjainkelkka* 18 Timanttikatkaisulaikka* 19 M 10 Kiinnityslaippa * Käytööhjeissa kuvatut lisātarvikkeet eivat välttamattā sisāly toimitukseen!

Työturvallisuus

 Vaaraton työskently laitteella on mahdollinen ainoastaan luettuasi huolellisesti käytto- ja turvaohjeet, sekä seuraamalla ohjeita tarkasti. Lisäksi tuleen noudattaa oheen liitelyn vihko sen yleisi turvaohjeita. Ennen ensimmäista käytöa sinun tulisi saada käytännon opastusta. Käytä suojalaseja ja kuulosuojaimia. Käytä turvallisuutesi takia myös muita suoja- varusteita, kuten suojakäsineitä, tukevia jalkineita, kypärää ja suojusvaatetta. Työssä syntyvä poly saattaa olla terveydelle haitallinen, palava tai rajähdysaltis. Sopivat suojatoimenpiteet ovat valttamattomät. Esimerkiki: Monia poljá pidetään karsinogeenisina. Käytá soveltuvaa polyn-/lastunimua ja polynsuojanaamaria. Kevytmetallipoly voi syttyä palamaan tai rajähä. Pida aina työpaikka puhtaana, sillä aine-sekoitukset ovat erityisen vaaraliasia. Jos verkkjoho to vahingoittuu tai katkeaa tyon aikana ei johtoa saa koskettaa, vaan pistotulppa on valittomasti irrotettava pistorasiasta. Alä koskaan käytä laitetta, jos verkkjoho to on vialinen. Liitä laitteet, joita käytetaan ulkona, vikavirtasuojakytkimen (Fl) kautta, Jonka laukaisuvirta on korkeintaan 30mA . Älä käytä laitetta sa-teessa tai kosteudessa. Pida tyoskentelyn aikana aina konetta kaksin kasin ja seiso tukevasti. ■ Varmista tyokappale. Kiinnityslaitteilla tai ruuvipenkissä kiinnitety tyokappale pysyy tukevammin paikoillaan, kuin kädessä pidettynä. Tarkista aina, etta verkkjoho tukkee konneesta poispain. Pysayt aina kone, ennen kuin asetat sen pois kasistasi ja odota, etta koneen pyorinta lakkaa. Virtakatkoksen sattuessa tai pistotulpan irrotessa pistorasiasta, tulee kaynnistyskytkin valittomasti vapauttaa ja saattaa ei-asentoon. Tämäähallitsemattoman uudelleenkäynistyksen. Laitetta saa kayttäa vain kuivaleikkaukseen/kuivahiontaan. Kaikissa koneella suoritettavissa toissa on lisakahvan 3 olta asennettuna. Tartu sahkötyokaluun ainoastaan eristetyista kahvoista,Jos tyokalu saattaa osua piilossa olevaan johtoon tai omaan verkkjohtoon. Kosketus jannitteisen johdon kanssa saattaa tehdä koneen metalliosat jannitteisiksi ja aikaansaada sahköiskun. Käytä sopivia etsintälaitteita piilossa olevien syöttöjohtoen paikallistamiseksi, tai känny paikallisen jakeluyhtön puoleen. Kosketus sahkjohtoon saattaa johtaa tulipaloon ja sahköiskuun. Kaasuputken vahingoitaminen saattaa johtaa rajahdykseen. Vesijohtoon tunkeutuminen aiheuttaa aineellista vahinkoa tai saattaa johtaa sahköiskuun. Hionta- tai katkaisulaikkoja kaytettäessä on laikkasuojuksen 6 olta asennettuna. Työs-kenneltäessä kumihiomalautasen 13 tai kuppiharjan 16/laikkaharjan/tasoliuskalaikan kanssa suosittelemme kayttämän kasisuo-Justa 12 (lisatarvike). Käytä polyn poistoimua kivianesta työsttä essä. Polynimurin tulee olla sallittu kivipolyn imurointiin. Käytä ohjainta, kun leikkaat kivea. Asbestipitoista materiaialia ei saa tyostaa. Käytä ainoastaan hiomatyökaluja, joiden suurin salittu kierrosluku on vähintään yhtä suuri, kuin kyseisen koneen tyhjäkayntikierrosluku. Tarkista hiomavālineet ennen kāyttoa. Hiomavālineiden on oltava oikein asennetuja ja niiden tāytyy pystya pyorimaan vapaasti. Suorita koeajo vāhintäan 30 sekunnin ajan ilman kuormitusta. Alā kāytā vahingoituneita, epāsānöllisen muotoisia tai tāriseviā hiomatyōvālineita. Suojaa hiomalaitetta iskuiita, kolhuiita ja rasvalta. Vie vain käynnissä oleva kone tyokappaletta vasten. Pida kadet poissa pyorivista hiomavalineista. Tarkista laikan pyorimissunta. Pida aina laite niin, etta kipinat ja hiomapoly lentavat kehosta poispain. Metallien hionnassa syntyykipinointia. Tarkista, ettei kenellekaaan aiheuteta vaaraa.Tulipalovaaran takia ei lahistollaa saa olla mitaan palavia aineita (kipinaetaisyydella). Ole varovainen, kun teet uraa esim. kantaviin seiniin: Katso statiikkaohjeet. Katkaisulaikan kiinnarttuminen johtaa koneen takaiskuun. Pysayta valittomasti kone tassapauksessa. Ota huomioon hiomalaikkojen mitat. Reiān halkaisijan tulee sopia kiinnyt-slaippaan 8 (M 14), 19 (M 10). Älä käytä supis-tusosia tai sovitteita. Alä koskaan käytä katkaisulaikkoja rouhintaiakkoina. Alä aseta katkaisulaikkaan sivuttaita painetta. Ota huomioon hiomavālineen valmistajan asennus- ja kayttöohje. Huomio! Hiomalaikka pyörii viel'a laitteen poiskytkennän jälkeen. Alä kiinnita laitetta ruuvipenkkiin. ■ Alä koskaan anna lapsille lupaa käyttaa konnetta. ■ Bosch takaa laitteen moitteettoman toiminnan ainoastaan, jos käytetän talle laitteelle tarkoitetuja alkuperäisia varaosia.

Statiikkaohjeita

Kantavien seinien lovia sätelevät standardi DIN 1053 osa 1 ja kansalliset märäykset. Nämä ohjeet on ehdottomasti noudatettava. Ennen työn aloittamista on neuvoteltava vastaavan staatikon, arkkitehdin tai asianomaisen rakenusjohdon kanssa.

Asenna suojavarustukset

- Irrota pistotulppa pistorasiasta ennen kaikkia laitteeseen kohdistuvia toita.

Laikkasuojus

■ Hionta- tai katkaisulaiaikkoja kaytettäessä on laikkasuojuksen 6 olta asennettuna. Avaa kiristysvipu 7. Aseta laikkasuojus 6 kuvan osoittamalla cavalla laitteen paan karan kaulaan. Laikkasuojuksen turvanokkien tulee sopia vastaaviin karan kaulassa oleviin aukkoihin.  Paina laikkasuojus karan kaulan, kunnes suojuksen olake on laitteen laippaa vasten ja turvanokat tartuvat karan kaulassa kiertavaan uraan.  Kierra laikkasuojus 6 vastapäivän haluttuun asentoon (työasentoon). Säddä laikkasuojusta 6 niin, etta kipinäsuihku käytäjan suuntaan estyy. Ohje: Laikkasuojuksen 6 ohjausnokat varmistavat, etta ainoastaan konemalliin sopiva laikkasuojus voidaan asentaa. Irrotus tapahtuu känteissä järestyksessä.

Lisäkahva

■ Kaikissa koneella suoritettavissa toissa on lisakahvan 3 oltava asennettuna. Kierra kiinni lisakahva 3 koneen paan oikealle tai vasemmalle puolle, riippuen tyotavasta.

Tärinää vaimentava lisäkahva

VIBRATION CONTROL

Tärinäa vaimentava lisäkahva mahdollistaa työskentelyn pienellä tärinällä ja nän ollen myös miellyttävamman sekä varmemman työskentelyn.  Ala tee lisakahvaan mitaan muutoksia. Älä katja vauroituneen lisakahvan käytöä.

Käsisuojus

Työskenneltäessä kumihiomalautasen 13 tai kuppiharjan 16/laikkaharjan/tasoliuskalaikan kanssa suosittelemme käytämaan käsisuojsta 12 (lisatarvike). Käsisuojus 12 kiinnitetään li-sakahan 3 avulla.

Hiomatyökalun asennus

- Irrota pistotulppa pistorasiasta ennen kaikkia laitteeseen kohdistuvia toitä.  Käytä ainoastaan hiomatyökaluja, joiden suurin salitttu kierrosluku on vähintään yhtä suuri, kuin kyseisen koneentyhjäkayntikierrosluku. Hionta- ja katkaisulaikat tulevat käytössä hyvin kuumiki; alä kosketa laikkkoja, ennen kuin ne ovat jäahtyneet. Puhdista hiomakara ja kaikki asennettavat osat. Lukitse hiomakara 5 karan lukituspainikkeella 4 hiomatyokaluja kiinnitettaessä ja irrotettaessa.

Paina karan lukituspainiketta 4 ainoastaan hiomakaran ollessa pysähdyksissä!

Hionta-/katkaisulaikka

Ota huomioon hiomalaikkojen mitat. Rei'an halkaisijan tulee sopia kiinnityslaippaan 8 (M 14), 19 (M 10). Alä kaytä supistusosia tai sovitteita. Käytettäessä timanttikatkaisulaikkaa on tarkistettava, etta timanttikatkaisulaikassa oleva kierto-suntaa osoittava nuoli osoittaa koneen kierto-suntaan (kierto-suntaa osoittava nuoli koneen päässä).

Katso asennusohjeet kuvasivulta.

Kierrä kiristysmutteri 10 paikoilleen ja kirista kak-sireikäavaimella (katso kappaletta "Pikakiristysmutteri").

M 14 hiomakaran kiinnityslaippa

Kiinnityslaipan 8 keskityslaipan ymparille on asennettu O-rengas (muoviosa). Jos O-rengas puuttuu tai jose on viallinen, tulee se ehdottomasti vaihtaa uuteen (tilaus n:o 1600 210 039), ennen kuin kiinnitslaippa 8 asennetaan.

M 10 hiomakaran kiinnityslaippa

Kiinnityslaippaa 19 voidaan käyttaa kak-sipuolisesti. Timanttikatkaisulaikkoja varten se tulee asentaa 180° kännettynahiomakaraan 5. Timanttikatkaisulaikan reiän (Ø 20 mm) tulee sopia valyksettä kiinnityslaipan 19 keskityslaippaan. Älä käytä supistusosia tai sovitteita.  Kun hiomatyokalu on asennettu, tulee ennen käynnistämista tarkistaa, etta hiomatyokalu on oikein asennettu ja etta se mystyy kiertamän vapaasti.

Tasoliukas kiekko

(M 14-hiomakaraa varten) Poista tarpeen mukaan suojus 6 ja asenna kasi-suojus 12. Asenna erikoinen kiinnityslaikka 8 (lisātarvike, tilaus n:0 2 605 703 028) ja tasoluskalaikka hiomakaraan 5. Kierra kiristysmutteri 10 paikoilleen ja kirista se hyvin kaksireikaavaimella.

Kumihiomalautanen 13

Poista tarpeen mukaan suojus 6 ja asenna kasi-suojus 12.

Katso asennusohjeet kuvasivulta.

Kierrä pyörömutteri 15 paikoilteen ja kirstä se hyvin kaksireikä-avaimella.

Kuppiharja 16/laikkaharja

(M 14-hiomakaraa varten) Poista tarpeen mukaan suojus 6 ja asenna kasi-suojus 12. Hiomatyokalu on pystyttävi kiertään hiomakaraan 5 niin pitkälle, etta se tukee hiomakaran kierteen lopussa sijaitsevaan hiomakaran laippaan. Kiristä kiintoavaimella.

Pikakiinnitysmutteri SDS-c/ici

(M 14-hiomakaraa varten)

Kiristysmutterin 10 tilalla voidaan kayttaa pikakiristysmutteria 11 (lisatarvike). Pikakiristysmutteri mahdollistaa tyokalujen kiinnityksen ilman tyoka-luja. Pikakiristysmutteria 11 saadaan käyttaa aino-astaan hionta- ja katkaisulaikkojen kiinntykseen. Käytä ainoastaan moitteettonta, ehjä pikakiriystymutteria 11. Tarkista pikakiristymutteria kiinnitettaessä, ettei pinta, jossa on tekstia tule hiomalaiikkaa vasten. Nuolen tulee osoittaa indeksimerkkiä 20.  Lukitse kara painamalla karan lukituspainiketta 4. Kirstä pikakiristymutteri kiertamäl hontalaikkaa voimakkaasti myotapävään.  Oikein kiinnitety, kunnossa oleva pikakiristysmutteri voidaan avata kasin, kiertamalla rihlattua rengasta vastapai-vaan. Alä koskaan avaa kiinnjuuttunutta pikakirystymutteria pihdeillä, vaan käytä kaksireika-avainta. Aseta kaksireika-avain kuvan osoittamalla tavalla.

Sallitut hiomatyökalut

Kaikkia tassa käytöohjeessa mainittuja hiomatyokaluja voidaan käyttaa. Käytettävien hiomatyökalujen saillutun kierroslu-vun [^-1] ja kehanopeuden [ / ] tulee vähintaan vastata tauukossa olevia arvoja. Tarkista siksi aina hiomatyokalun nimilapussa mainittu sallittu kierrosluku/kehanopeus.

	maks. [mm]		[mm] d	[min-1]	[m/s]
	D	b
b	100	6	22,2	11 000	80
	115	6	22,2	11 000	80
	125	6	22,2	11 000	80
D	100	-	-	11 000	80
	115	-	-	11 000	80
	125	-	-	11 000	80
b	70	30	M 10	11 000	45
	75	30	M 14	11 000	45

Käyttöönotto

Tarkista verkkojannite: Virtalähteen jännitteen taytyll olla sama, kuin mallikilpeen merkitty. 230 V-merkittyjä laitteita voidaan käyttaa myos 220 V verkoissa.

Käynnistys ja pysäytys

Käynnistä laite työntämällä käynnistyskytkin 1 eteenpain. Lukitse käynistyskytkin 1 painamalla sen etu-reunaa, kunnes se lukkiutuu. Pysäytä kone päästämllä käynnistyskytkin 1 vapaaksi tai painamalla sen takaosaa.

Koekäyttö!

Tarkista hiomatyokalu ennen kayttoa. Hiomatyokalun tulee olla moitteetomasti asennettu ja sen tayty pystya kiertymaan vapaasti. Suorita vahintaan 30 sekunnin koekaytto ilman kuormaa. Alä kayta viottuneita, epamaaraisen muotoisia tai tariseviayokaluja.

Vakioelektroniikka (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Vakioelektroniikka pitäa kierrosluvun lahes vakiona tyhjäkaynnissä ja kuormalla ja takaa taten tasaisen työtehon.

Ylikuormitussuoja (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Ylikuormitettuna moottori pysahtyy. Poista kuorma valittomasti ja jäahdtykone käyttamalla sitä 30 sekuntia taydella tyhjkayntikierrosluvulla ilman kuormaa.

Kierrosluvun esivalinta (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Aseta tarvittava kierrosluku saatopyoralla 2 koh-dassa "Laitteen tiedot" sijaitsevan taulukon mu-kaan (lahtoarvoja).

Työskentelyohjeita

■ Kiinnitä tyokappale, ellei se oman painonsa takia pysy paikallaan. Alä kuormita konetta niin paljon, etta se pysahtyy. ■ Hionta- ja katkaisulaikat tulevat käytössä hyvin kuumiki; alä kosketa laikkoja, ennen kuin ne ovat jähtyneet.

Hionta

 30° ... 40° asetuskulmalla saavuteaan paras hiontatulos. Liikuttele konetta edestakaisin kevyesti painaen. Taten menetellessa ei tyokappale kuumene liikaa, ei varjaanny eikä pintaan synny uria.  Älä koskaan käytä katkaisulaikkaa hiontaan.

Tasoliukalaikka

Tasoliuskalaikalla (lisātarvike) voidaan tyostäa myös kuperia pintoja ja profileja (reunahiontaa). Tasoliuskalaikat kestavt huomattavasti kauemmin kuin hiomapyorot, ne ovat hiljaisempia ja hioimalampotila on alhaisempi.

Katkaisuhionta

 Katkaisuhionnassa ei tule painaa, kallistaa tai heilutella tyokalua. Tyoskentele kevytta, tyostettavaa aneeseen sopivaa syottka kayttaen. Alä jarruta virran katkaisun jälkeen pyöriviä katkaisulaikkoja painamalla niitta sivuttain kappaletta vsten.  Katkaisussa kayetty suunta on tärkeä. Koneen taytyaina toimia vastapyorimissuunnassa; ala koskaan siirra konetta toiseen suuntaan! Talloin on olemassa vaara, etta laikka painautuu hallitsematomasti ulos leikkauslovesta. Profilieja ja neliöputkia katkaistaessa kannattaa aloittaa kohdasta, jossa on pienin läpileikkaus.

Kiven leikkaus

■ Laitetta saa käytää vain kuivaleikkaukseen/kuivahiontaan. Käytä mieluiten timanttikatkaisulaikkaa. Kallistuksen estämiseksi, tulee käyttaa ohjainkelkkaa 17, jossa on erikoinen imusuojahuppu. Käytä laitetta ainoastaan polynimun kanssa. Käytä lisäksi polynsujanaamaria.  Polynimurin tulee olla hyväksytty kivipölyn imurointiin. Boschin ohjelmasta loytyssoveltuvia polynimureita. Käynistä kone ja aseta ohjainkelkan etuosa tyokappaletta vasten. Työnnä konetta eteenpäin kohtuullisella, työstetävaän aineeseen sopivalla syötöllä (kuva). Erityisen kovia aineita leikattaessa, esim. kvartsipitoista betonia, saattaa timanttikatkaisulaikka ylikuumeta ja vioittua. Timanttikatkaisulaikkaa myotäilevā kipinäkehā viittaa tāhān. Täloin on leikkaus keskeytettäva ja annettava ti-mantitkatkaisulaikan jäahtyā vahän aikaa käytä-mällä sitakuormittamattomana tyhjkäyntikier-rosluvulla. Tuntuvasti alentunut työteho ja kiertäva kipinäkehā ovat tylstyneen timanttikatkaisulaikan tunnusmerkkejā. Laikkaa voidaan teroittaa uudelleen tekemällä lyhyitä leikkauksia hiovaan aineeseen (esim. kalkkihiekkakiveen).

Huolto ja puhdistus

- Irrota pistotulppa pistorasiasta ennen kaikkia laitteeseen kohdistuvia töitä.

 Pida aina laite ja tuuletsaukot puhtaina voidaksesi tyoskennella hyvin ja turvallisesti.  Metalleja tyostettäessä voi äärimmäisissä käyttoolosuheissa johtavaa polyä kerääntyä laitteen sisälle. Laitteen suojaeristys voivahingoittua. Näissä tapauksissa on suositeltavaa käyttaa kiinteaa imulaitetta, usein puhaltaa tuletusaukkoja puhtaaksi ja kytkevikavirta-suojakytkin (Fl) laitetta suojaamaan. Tämä laite on suunniteltu, valmistetty ja testattu erittäin huolellisesti. Mikä niä siitä huolimatta ilmenee jokin vika, anna vain Bosch-huoltoliikkeen suorittaa tarvittavat korjaukset. Ilmoita ehdottomasti laitteen 10-numeroinen tilausnummer kaikissa kyselyissä ja varaosatila- uksissa!

Ympäristönsuojelu


Raaka-aineen uusiokäyttö jätehuollon asemasta

Laite, tarvikkeet ja pakkaus tulisi havittaa ympäristöystavallisesti toimittamalla ne kierratykseen. Nämä käytöohjeet on valmistetu kloorittomasti valkaistusa uusiopaperista. Lajipuhdasta kierrattamista varten muoviosissa on merkinnat.

Huolto ja asiakasneuvonta

Rajahdyspiirustuksia ja tietoja varaosista loydat osoitteesta: www.bosch-pt.com Robert Bosch OY Ansatie 6 a C 01740 Vantaa +358(0)9/435991 Fax [phone]

EY-vaatimustenmukaisuusvakuutus

Todistamme taten ja vastaamme yksin siitä, etta tämä tuote on alla lueteltujen standardien ja standardoimisasiakirjojen vaatimusten mukainen EN 50 144 seuraavien direktiivien märäysten mukaisesti: 89/336/ETY, 98/37/EY. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification   Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Pidätämme oikeuden muutokiin TexviKa xaapaktnpiotika nXavnauToC

Γωνιακός λειαντήρας		PWS 700	PWS 7-100	PWS 7-115	PWS 7-125
Κωδικός αριθμός		0 603 402 0..	0 603 402 0..	0 603 402 0..	0 603 403 0..
Ονομαστική σχύς *	[W]	700	720	720	720
Αποδιδόμενη σχύς *	[W]	390	400	400	400
Αριθ. στροφών χωρίς φόρτιο	[mi-n-1]	11 000	11 000	11 000	11 000
Ø διακου λειανος, μέγ.	[mm]	115/125	100	115	125
Σπείρωμα ἀξουνλειανος		M 14	M 10	M 14	M 14
Ηλεκτρονική σταθεροποίŋη (Constant-Electronic)		-	-	-	-
Προεπιλογή αριθμου στροφών		-	-	-	-
Βάρος (χωρίς εξαρτήματα), περ.	[kg]	1,50	1,50	1,50	1,50
Μόνωση		□ / II	□ / II	□ / II	□ / II

Γωνιακός λειαντήρας		PWS 720	PWS 8-125 CE	PWS 850 CE	PWS 9-125 CE
Κωδικός αριθμός		0 603 403 0..	0 603 404 7..	0 603 404 7..	0 603 405 7..
Ονομαστική σχύς *	[W]	720	800	850	900
Αποδιδόμενη σχύς *	[W]	400	420	430	440
Αριθ. στροφών χωρίς φορτίο	[mi-n-1]	11 000	2 800-11 000	2 800-11 000	2 800-11 000
Ø διακου λειανος, μέγ.	[mm]	115/125	125	125	125
Σπερωμα ἀξουνλειανος		M 14	M 14	M 14	M 14
Ηλεκτρονική σταθεροποῖŋση (Constant-Electronic)		-	●	●	●
Προεπιλογή αριθμου στροφών		-	●	●	●
Βάρος (χωρίς εξαρτήματα), περ.	[kg]	1,50	1,50	1,50	1,50
Μόνωση		□ / II	□ / II	□ / II	□ / II

Ipaakaloume npooeEte tov Kwoik opiOTou mXavmaToC oac. O eptopikoc xapaktnpiooC opiaevw vnxavmuTswmnpoei va diapeie. * Ta oToixia iOxouv yia ovOaOTiKcTaoic [U] 230/240 V. Ta oToixia auta mOpoei diaopopoinoiv oue npintwn xan aunlotepw v taov, kaowk ae Ekoosie iokc yi dia opocsc wpc Pnoεπiλoyn αριθμού στροφών (Túnoς CE)

Yλικό	Εφαρμογή	Εργαλείο	Τροχιακος ρύθμιαης
Πλαστικό	Στιλβωση	Σκουφος στιλπνότητας	1
	Λεπτολείανη	Κεταένιος διακος στιλβωσης	1
Μέταλλο	Λεπτολείανη	Υφαμάτινος διακος στιλβωσης	1
	Αφαίρεση χρώματος	Σμυριδόφυλλο	2-3
Ξύλο, μέταλλο	Βούρτασισμα, ξεδακούριασμα	Ποτηροειδής βούρτσα, σμυριδόφλλο	3
Μέταλλο, πέτρωμα	Λείανη	Διακος λείανης	4-6
Μέταλλο	Ξεχόνδρισμα	Διακος Εχονδρίσματος	6
Πέτρωμα*	Κοπή*	Διακος κοπής καὶ συρόμενος	6
		οδηγός κοπής

^* H kon'πετρωματων ειπρεπελι μόνο με χρησι ουρομενου έθηγού κοπίς (εἰδικό εξάρτημα).

Säännöstenmukaisuusvakuutus

To µ η xαvη µa npooipzetai yia tnV konn, to Exovtpiogka kai to BOuPToia uAIkwv ano MeTALIO kai NTpWmuata XwpiC tn Xpnon Vepou. Iia Tnv Konn NTpWmuATWv anaIeitai Xpnon Evoc Oupoeiou oyou Konnc. Tia unxavnatae nIektpovikpouiio M E yekepiéva Iaivtka epyaia to unxavna npoei va xpoanoinoianc yia laivon kal iAβωon.

Tietoja melusta ja tärinästä

EeakpiBOWTowTVIuovMuTePnOscoupWVA µ EN50144. H ouqwva e Tnv kaunuA ektiuntheta a otaun opuou tou nxaavmuatoc aevxetai e: Taunakouotikns niene 88 dB (A). Taun nxntikns loxuoc 101 dB (A).

Käytä suojalaseja!

H ektiunθεiαa xapaKTnpoiTik Επιαxuvən avερχεται 5,0 m/s². H npoOeTn λaβn anoppoα Touc KpaδaσμoUc κai γi' auto, Šav εργαζεσθε μ' autv, o xapaktnpiaμoc Kpaδaσμoc xεριou μnpatou Σivai xαμηλοτερος ano 2,5 m/s².

Koneen osat

1 Diakottn ON/OFF 2 Tpoxiaokos pnoeuloyn agl. otpoov (PWS 8-125 CE/PWS 850 CE/ PWS 9-125 CE) 3 ρσθ τηλαβη 4 PAnKtpo mavdaawonc aOva 5 A\xovac λ λ σ 6 PpOpaakntipac 7 MoXloC ouoqiEiNs 8 Φλάντα μύδοχής (σε ἀξουνα λείανοης M 14 με δακτύλιο O) 9 Diokoc δp iσµ αt o c / komis^* 10περικόχλοσύσφιξης 11 Περικόχλιο ταχύουσωφιξης SDS-clic (για ἀξονα λεἰανοής M 14)* 12 Ppuaakntpaç xερiou* 13 Eλαστικός διδοκός λεῖνανης* 14 µ ρ φ λ λo^* 15 τρσγµλσπ ρ σ λ σ^* 16 Pto npoeiδnC BOuPToa 17 SuproevoosnyocKoimcμE npoulakntnpa avappoqno 18 Δiµaν tδ 口 O KOMIc* 19 λ ν τa uno0xic M 10 * EGaprijmuata nou anekovictai kai nepiypapovtai otic odnyiec xpangc dev uvoedouu navtoe to umxavma!

Turvallisuutesi vuoksi

Akivduv npyaia µ to unxavnua eivai movo duvat, av biaaote npwta ka la oAec TIC obnyie xnpnc kai TIC unodxiic aoppaaiaac kai epapuocte navtoe auotnpa TIC oynie c nou neipexovtai o' autc. SUnnnpwata k npenei va npouvtau kai oI yevike uno0e1eic aoaaleiac nou neipixovtai oTo ounPapadIoEvO puAldio. PIV xPnoiPonoiOeTe To unxavna yia npotn foopa zntnoTe va aoc evnepawov otny npdEi. Φopáte προστατευτικá γuαλία kai ωτασπιδες. Ia nepioootepn aoqalia qopate enionc kal ouuipnomegaatiko Eonlaioo, onwc npooatautikayavta, oTepea unobnmuata, Kpavo cai noia. OlokvocouoivtkaTnV epyaoia npoei va evai avthetaivc, EukkTeC nKpknTke.1 auto npenla va laabovtai katalna MaTpa npootaiaac. Iia npadEiyma: MepieKc oKovc ouykataaoyovtai otic kapkivoyoe. Xpnoonoite TNV katalnn avappoonn Okovnc/ypceow/pokaviow kai popate npoownida npootaiaac ano okovn. Kovn ano eLaaPp aEtaa LnpEi va avapXeTc i naKpayi. dIatnpTe to Xwp Tns Epyaoiaoc navtoe KaHap o E10n ol avaiEic uikwivai 1iaTepa EnikivouEc. MnyaayieTo kawdeltaiktuou, oe nepintwnou katnV epyaoia unootei baaBn n konTe tEeiwc, aaaa ByaTe aedoc to qic ano tnv npica. Mn xpoanooite not to mnxavna u e φ aapevo kaawdo. uokuec kai mxaavnata nou xpoaioiouvtai oto unaitheta npenei va ouvdoovtae to diktuo eow evoc npoataetukoi diakontn diappoC (Fl) µ evioto uos pemaotc evepyonoinc 30 mA.Mn xpnaiooite to mxaavma/tn ouokeuon ot npoxn. Otau yaceoekpatate to mnxavma kai µ ta do oac xepia kai povtice yia tnvaopaln thon tou owatooc oac. AopaiotE to uno katepyaia tepaxio. Evun oKATEpyaia Tepaxio nou otepewetai mTn Bonthetaia mias diatae ng ouphiicn muaeyyevnc ivai otepewevo mE yalutepn aoapaia ano evanou ouypatietai meTo xepi. AnopakpuvTe to kaIoo navtoe niow ano to mnxavna. Pniv anoTheoTe to mXavna oEoTe to onwohnote ektoc aeitoupyiac kai npieveTe wonou va naeI eVTelwoc va KIVeItai. Av diaKoEi npoxn pEuMaTc n av TpaBnxOei o PEuMaToaNnTnc (Pc) ano to PeuMaToBDOTn (npia) anoavdaawotc aEoCto diaKoTTN ON/OFF kai ToOneTnoteTov otn Theon OFF. Auto EmuOdiEi mia EvexOevn avEeAevktn EnaVekivnon. To mnxavnma eintpEeTai va xpnoiopoioietai yia Enpn Korn/Enpn λεiavon. oIeTicEpyaOIEc µ To mXavnma npenlaiv aovapmooynEv n npo0TeTnλaBn 3. OTav unapxie kivouoc va XtuunoeT E muTuXov apavn nEeKpiK ypaumn to idioTo nEeKptiko Kaawdio Tou mXavmuOc, maoTe To nEeKptiko mXavma povo ano ta mvwEvva tmnpata nTismvwEvcs laeCtou. H eTn nE mua uno taon eupokouevn nEeKtpiKn ypaumn npopei va thoei ta muTaalkata nmuata tou nXavnmuatoC enionc uno taon kai va oynnoe i Etoi O nEeKtpoanxiia. Xpnoiopoioiote kataaannles c ouokuec avixveuongyia tov evtontioo tuxov apavowayowv/ypauuov npoxics evepyiaacnoubetaoualeuteite oxetikatnv avtioxntonikn enixeipnon npoxnc evepyiaoc. H ean µ TIC nAeKTPiKc ypaue c mopei va oynnoe i e npkayia KI nAeKtpoanlxiia. Znua o' evav aywyo awtaepiou (ykaiou) mopei va oynnoe 0Eekneta. To prunma/kosuo evoc uOpoawna pokaee znuiec o aVTKEiueva kai npayata kai npopei va pokaloei nAeKTPoanlxiia. TtEpyaieC 2E iokouc Exovdpiaotoc/ Konnc npenevaivauvapuoloynevoc o npoquakntnpac6. TtC epyaoic 2E tov 1eaoikodioko aeianc 13 n 1nv notnpoeiobouptoa 16/tn diokoeiob Bouptoa/To piniobeiDioKO ouviotatai n ouvapuoloyon tou npoquaktnpa Xepiou 12 (EIOK OXAPTNMA). Otau katepyazeothe ntpwmuata xnoiunoieite avappoqnon oKovnc. O anoppoepntnpac oKovnc npenei va eivai EyKpiEvoc yia oKovn pTpwamv. Tia tnv konin neTpwoatw xnoiunoieite eva oupoEvvo onyo konns. Δ ν επιρεπεταιη κατεργασία μιαντούχων uλικών. XpnoiOnoiEITE anokkEioTikε pyaEia Twv onoiw o avotatoεπitptoc apiooC oTOPOoov εivai Toulaaxiotov tooo uynoC ooo o eviotoC apIOoC oTOPOoW Tou mxaavmuoc xomega. EeYxETa λ iavTikA epyaLia npiv ta xpoiouoioTe.To aivtio epyalio npenla va evai aooya ouvapmooynveo kai va nopei va kiveitai eLEuOepa. AExayETe bokun otyn paoN apnvotac to mXavma va epyaOtei toulaxiotov 30 dEutpOeTTa xomegaf optio.Mn xpnoiopoieite xaalaueva, m tpoyyua na KpaabaOeVAeiaVTkAeyaia. PpOoTaEeTeToepyAeio ano XTuMmuata, npOoKpOuoeic kai lamn. Odyite to mnxavma oto unokatepyacia Temuixo movo otav auto βp ioketai 0e λI toupyia. MaKpiTa xεpia oac ano Ta περιστρεφóμεva λεiavtiká εργaλεia. Aaβavετe unôη σαc τη φορα περισροφής. Kpataé to μηχανημα katá τέτοι τρόπο, ωτε οι έπιθες και η σκόνη λείανός va εκαφενδoviçovtai μακρία ano το σωμα σας. Kata nV katepyaoia eTaalwv bnmuoyeitai onivnpiog. Pooexe va mnu npokaeei tai kivduvo yia tuxov napevupokoeva atoua.Aoyw unapEnc kivduov npkayiac dE v eintpenei tai va bpikovtai eUphiekta ulia oTo yupw Xpo (nepiox'Onivnptoiou). Ipooxkata tnv kataokun oxioawv, n.x.0e φépovtec toixouc: Bλεne unodεiεic oxetikα με tn σatikn. To µ π λo kαp iα µ taoudiakou konnc,obnye i 0ε μia anotoun avtipaaon tou uynxavmuos. autnv tnv nepintwn Te to unxavma aueooc ektoc λεitoupyiac. AivTe npoooxn otic diaotaogeic twv diakwv leiavoc. H diautepoc tn6 diatpnonc npenla va taipiae otn φλν τc a uno0doxnc 8 (M 14), 19 (M 10). Mn xpooiopoie Teuxia ouotolnC n npoosapuootika. Mn xnpouponoiite note diokous konns yia Exovdpoua. Mnu unoabaalte touc diokous konnc oe nion ano ta nayia. Tnpeite Tc oxtekec 1E Tn ouvapuooyon kai tn xpnon tou λi avtikou epyaieou oyiec tou kataokeuaoTn. Ipooox!To λ λντ σ oouexicva kivitei akoum eTa tn theon tou mXavmuotc ektoC leitoupyia. Mn ouophiyyeTo µ η xαv nµa 0tn µ ν η Mny euntpenote noe o naia t npon Tou mnxavmuato. H Bosch eyyuatai tnv ayoyn leitoupyia tou mnxavmaoc movo otav yia to mnxavma auto xpnoioloivta ta npoBLeNoEvayvnoia EApntmuata.

Ohjeet staattiseen sähköön liittyen

Σχιαμες Σε φέροντες τοίχους Σύκεινται Στην DIN 1053 Mερος 1 ἡ στις αντίστοιχες διαταξείς της εκάστοτε χωρας. Oi napouoeos onyiec npenei va tnpouvta onomega note. Piv apxiaeTe Tnv epyaia oac oumuouleveiteTov unTuvo yia tn otatikn, tov apxtektova nTnv apuobia dEtuovon doukw kataokewv.

Koruyucu düzeneklerin montajı

Pniv ano kaeE npyaia oTo iio To mXavnpa byaTeTo pic ano Tnv npica.

Koruyucu kapak

TtC epyaoiec 1e biokouc EoxoipoiatoC/Knnc npEeIvaivauvapuooyneoc o npoqulaakntnpac6. AvoiETo µ α λ ° σ φ η 7. TOnoTheToV npOpuLakntpa 6 enavw 0To lauToou aEova TnC KepaAInc Tou UnxavmuatoC onWc paivTeai Otnv Eikova.Ta KwdiKa EkEvtpa Tou npOpuLakntpAp npEne1 va TaipiaEouv otic avtiotoixEc ykonec oTo lauToou aEova.  NATnOte Tov npoPuaKtnpa EnaW oTo LaioTO aEova WOnou To npiIaImu TOU npoPuaKtnpa va KaioeI Otn pAavTaTO mXavMuAtoc KAI Ta KwDiKa EKKeVTpaVa "Piaoov" OTNV NpIepEpiakn EYkONn TOU Laiou TOu aEova.  TOnoTheToT npOpuAakTnpa 6 0tn θEon nou EtiuMeite (0tn θEon EpyaoiaC) πepiotpéφovtac Tov με φopa avTiθeTn EkivncTwv δeiktw Tou poLoyiou. PuθμiαTE Tov προφιλακτήρα 6 kata τέτοιo Tρόπο, ωτε ο σηθηριαμός va μην EKTOEUXEETPcO TO Μεροσ Tou XεIPIaTη. YnodEiN: KwDIOKoONUINeVA EKKeVTpa OTOV npooulaKTnpa 6 eyyuovvtaI Tnv ouvapmoLoyon Tou movou kataaAau yia ToV ekaoTote TUNo mXavmuatoC npooulaKTnpa. H anouuvapmoIoyon 8IeXayetai με tov avtiθετo τροπo.

Koruyucu tabla

oLec TIC epyaoic µ To mXavna npenla viaiv auvapmooynEvn n npo0eTn la3. BiodwTe TnV npo0eTn laa 3 oTo δ iO n apioTePo epo ts KepaAns Tou mXavmaToc, avaloya eTov Tpno nou epyaZe0E. PpOoTeTn LaaBn με aVaaToλn Kpaδaμωv

TİTREŞİM

KONTROLÜ

H npo0eTn laBn nepiopiE1 oTo elambdaioTO touc kpaabaouc kal kahtota etai duvatn ma nepiooTepo avetn k aqaaenepyiaia.  Mn δi λ γ kaia µ τaτp o n otnv npoarnt laa Mn ouvexiετe va xρησμοποιειτε μia tuxov xaalαμενη προθετηλαβή.

Koruyucu kapak

Σις εργαείς Με τον ελαστικό διακο λειανας 13 ἡ Με την ποποειδό Βουρταα 16/ τη διακοειδό Βουρταα/το πιδοειδό διακο συνιαται Μουναρμολόγησι Κου προφυλακτήρα χεριόι 12 (ειδικό Εξάρτημα). Ο προφυλακτήρας χεριόι 12 στερεώνεται Με την προσθετη λαβή 3.

İş parçası desteklerinin montajı

Piv ano ka3e εpyaia oTo iio to mnxavma byaεTe To pic ano tnv npica. Xpnooioite anokkoiotika epyaia twv onoiwov avwatoC eniPentoc apiooc stpoopew ivai toulambdaiotov toco uynlooc ooo o meyiotoc apiooc stpoopwv tou mnxavnmuatoc xomega qoptio. Kata tnvyepyaia oi diakoi ExovopiauatoC kai koninc eepmaivovtaui npboolka-mnv touc evyicTe niv kpuwoov. Kaθapiετe tov ἀξονa kai oλa ta uno ouvapμολόγησι Εξαρτήμata. Γι a τη σύσφιξη kai to λύσιμο των λειαντικών εργαλείων ακινητοποείτε tov ἀξονa 5 μετο πλήκτρο μανδάλωσης 4. PntnoTe to nIrktpo mavdaalwoc 4 mOvo otav o aGovac leiavoc eivai akivtoc!

Açı ayar diski/konik

Δiν προooxη σις διασταδεις των διακων λειανός. H διαμετρος της διατρηος πρεπειν τατρίαςι στη φλάντις unθοδoχής 8 (M 14), 19 (M 10). Mη xρησιμοηοιείτε τεμαχία συστολής η προσαρμοστικὰ. Otau xpoiooieite diauavtoioko konnc npooexte va tauticovta to β eLooc evoiEng opaac npiotpOgnc 0to diauvtoioko kai npopa npiotpOgnc tou mXavnmuatc (eLooc evoiEnc opaac npiotpOgnc otnv Kepaan Tou mXavnmuatc). Tn ouvapoloynon 5e Tn oElaOa E TIGKOVc. BiodwTe to nepikoxlio ouoepiEnc 10 kai ophiTe to e to yavtcokkEIDO (beta E KEPaAlio «Pepikoxlio taxuouoepiEnc»).  Φλαντα unòdoxns γia αξova λειανος M 14 T0o diakEvto TnC φλν τa c UIOOxNc 8 EeI NEpaTei EaC DakTuioC O (IIaOTiko EgApTma). Av o daKTluio C O Ie i Eivai XaaoEvoc npenei va avtikataoTaei aoeowc (apit. napayyEiaC 1600 210 039) npiv ouvapmooynEi n pfavTca unooxns 8.

Mil yatağı flanşı M 10

H φλáντα unθoδoxnç 19 μπορει va xρησιμοποιηθει κι aπο τις δυο πλεύρες. Για διαμαντόδικοκους kοπίς πρέπει va tonotheTnEi oToV aEova laiaovc 5 nepiotpaumevoc kata 180° H diatpnon Tou diaaavtodiokou konc (0 20 mm) npenv taiazixomegaic «naiyvi1o TPO npiiaiio TNC pfavntac unoox19. Mn xnooioie Teuaxia ouotoln c npooapooTik.  Mετα ηιναρολόγησιου λειαντικό εργαλείου και πριν ηεόσιου μηχανηματος ελειούργia ελέγξε, av ολειαντικό εργαλείο εῖαι σωτα αυναρολογημένο και μιρείναπρειν τηνεύθερα.

Mil yatağı diski (ayarlanabilir mil yatağı diski)

(για ἀξονα λεἰνός M 14) Avaloya µ TnV EKAsOTe XpOan, apaipote EVEXOevwTov npooulambdaTnpa 6 kai ouvapuoloyntov npooulambdaTnpa xepiwv 12. ToOnTeTne Tnv EIDIK PAAvtca unodox8 (EIOKO EApTma, api. napayyEIAIc 2 605 703 028) kai to piniD0EiD iako Ieavoc OTov AGOva 5. Biodot to nepikoxo ouphiEIG 10 koi opiETo e to yavTcokkEIO.

Elastik mil yatağı diski 13

Avaloya µ TnV EKAOTOTe Xpno, apaipote EoexouevwTov npoquakntpa 6 kal ouvapuooyntE tov npoquakntpa xepuiv 12.

Montajı şekillere göre yapın.

BiodwotE to oTPOyyuLo nepiKoXlaio 15 kai OphiTe to µ to yavTcokkεIδo.

Vida başlı cıvata 16 / disk başlı cıvata

(για ἀξονα λεἰνός M 14) Avaloya µ TnV EKAOTOTe XpHOn, apaipote EVOEXOUEWCS TOV PPOUlambdaTnpa 6 KAI Ouvapuolooynte Tov PPOUlambdaTnpa Xepiow 12. To λ λντ epyaieo npenei va mnpei va BioWe i oTov aOva 5 eXpV aKouuunnoeI oTaEpa oTo neplaiaio Tou aOva, oTo Tepa Tou anepawatoc Tou. φ τ to u' eva yepavikokk

SDS-çabuk sıkma somunu

(mil yatağı için 14)

Avti yia to nepikoxlio ouoepiE 10 mopei va xnooiopointhei to npikoxlio taxuouoepiE 11 (Eldko EApTna). M' autov tov tpono ta λ iavtiká εργaεia μπopoiv va ouvapuλoynθouv xωpiς εργaεia.

Hızlı germe somunu 11 yalnızca ayırma/kesme diskleri için kullanılmalıdır.

Her zaman sıkı bir hızlı germe somunu 11 kullanın.

Kata to ophiesto npooet, n aeupa tnv eiypaqn va un deixvipoc to pepoc tou diokou laivanc-to beoicnpenvi aevipc npoc to evdoikto nmuoi 20.  Akivntoioiote tov aEova µ to nAikto maVdAawonc 4. ZIeTe TO nepiokxli0 taxuouphiIeNc nepiotpEovTac duvata To bioko lambdaocmE popa idiaumEkvIn Tc nepiotpOphC Twv deltaTwv Tou poLoyiou.  'Eva kavoviká σερεωμένο, αθικτο περικόχλιο taxuωύφιξης λυεται εύκουλα περιστρέφοντας tov auλακτό δακτúλιο με το χέρι με φορα αντίθετη εκεῖνης Σης περιστροφής των δεικτών του pολογιό. Mn luveTe note oqnvwEvna nepiKoxlaia toxuouophienc me Tnv neva aalaa xpoaionoieite yavtckkEio.To noeTntoe to yavtckkEio onwc paivetai otnv eikova.

ÇALIŞTIRMA

Mnpoov va xpnaiouointhetaov ola ta λ λ λ λ λ epyaia nou avapoeovtai otic napooe c onyiec xepiouo. O epttoc apiouc oopov [min-] n avtoia n tpipepeiaikn taxta [m/s] tou uno xon aneavtkou evaaieou npenei va avtoixei Toulambdaio TIC TIEC nou avapoeovtal otov nivaka. I'auto npooexe navtoe tov eNITpENTo apioo stpoowv/tnv eNITPENTn neippeiaikn tauxnta otnv etiketa twv λ eavtkov epyaaleiw.

	μεγ. [mm]		[mm] d	[min-1]	[m/s]
	D	b
b d	100	6	22,2	11 000	80
	115	6	22,2	11 000	80
	125	6	22,2	11 000	80
D	100	-	-	11 000	80
	115	-	-	11 000	80
	125	-	-	11 000	80
b d	70	30	M 10	11 000	45
	75	30	M 14	11 000	45

Çalışma konumu

Ağ voltajına dikkat edin:

H taon tnc nync npuatoic npenla va avtoixei nnpwoc otnv taon nou avaypaefetai otny nivakida tou kataoekuaotn navw oto mnxavna. Mnxavnuatae avaypaumevn taon 230 V λI toupyov eniogkai 220 V.

Çalışma ve çalışmama konumu

Tva va 0e0eTe to mXavnma oE leitoupyia ω θησ τ to diaKoTTN ON/OFF 1 npoc ta eunpoc. Tia va akivntonoin8ei natnoTE to diakottn ON/OFF 1 oTo mnpoovtou epoC expi va avdaawoei. Tia va 0e0eTo uXavma EKTOs Aetoupyiaac aonote To diakontn ON/OFF1 ELEUepo n, avtioa, natote tov oTo piow eposou.

Önce voltajı kontrol edin!

EeYxTeTa aeavTka epyaia npiv ta xpoaiomoiagte.To aeavtko epyaiaoipnvaiv aoyoa ouapmoaymevo kai va mnpei va peiotpepetai eueuhepa. dEaye doikn otnv npae n apiovovta c to mxaVma va eypaoe i toulambdaotov 30 6eutepoIeTTa xwpic optio.Mn xnpaaonoeiTe xaaloueva, n otpoyyua n kpaadocmueva aeavtka epyaia.

Elektronik sabitleme (Constant-Electronic) (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

H nλεκτρονικό σαταθεροποίηση (Constant-Electronic) διαπρεί τον αριθμό στροφών κατά τη λειτουργία χωρίς και UNO φορτίο οχεδόν αμετάβλητο, εξασφαλιζοντας ἐτοι τήν Μομιόμορψα παύδοῦ έργασίας.

Aşırı yük koruması (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

επeipintwon unepofoianc o kivntnpac staataεi. DiaKOte aoeos cTnV unepofoption tou mXavnmuato K apnoTe to va εpyaaθei μe to eviato apioo σtpoovxomega φoptio 30 δeutepoλeTTa πepinou yia va κpuωe1.

Devir sayısı ön seçimi (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

PnoeuiEeTov anaitouuEvo apiOo oTPOoWvueTov TPOXIOPOUHMIaO 2 Omuwva uTov nivaka oTo KΦaAlio «TexviKa xaapkntpiOTiKa mXavHMaTOc (PpooeyyIOTIKcTiEc).

İşlerin yürütülmesi için talimatlar

uoqiyyETo uno katepyaia Tejaxio av auto δ 0ta0eponoieitai ano to idio tou to bapoc. Mny eipapuveTo unxavma too noLu, wTe va otaatnoe i va kiveitai. Kata nTv epyaia oi diaokoi δp i aσc kai konic 0epaivovtai unepBoIka- mTv Touc yyicTe npiv Kpuowouv.

Aksesuarlar

 Ta kaIutepa anotetEeOmuata kata to Eexovdpiau nTeuxaivovtai e ywviec npooBolnC 30° ews 40'. Kivite to uynavma «mpoc-niooM' autov tov npono dE 0epaivetai unepBoIAk ta to unokatepyaoia Teuaxio, dEv eTaaAeTai o xpwauiooctou kai dNmuoyouvtai auakwoeic.  Mn xpoioponoieite note biakouc konnc yia epyaoic exovopiauotc.

Taşlama diski (Aşındırıcı disk)

MTo piniD0e1o dioka laiaovc (EiDiko EApTma) npoeite va kaTepyaotnte KauiAEC epiapaveieC kai diatouec (XapaEic). Oi piriioeic diakoi exouv onmuvtika eyaalutepn diapkeia ω λµη xpnoc ano ta omupidoou, xaunlotepn oAthm 0opoukai xaunlotaepc 3epmuokpaoe λeivonc.

Kesme

 Kata nV konn mnv aokite niEon, mTnOtpeBawvTe to bioko kai mnv tov taIavTeUeTe. EpyaZc0e 1e uTpiA npowon, katalnn yia to uno katepyaia uliko. Metatn diakonntn Leitoupyiaoc Tou nXavmuotc m nppevapertouc biokouc KoicpiEovtac Touc Ota Paiyia.  HKATEeUthetaon npoc Tny onoia 0iEayetai n Konn Eival onmuavticn. To µ η xαν η µa πρεπεινα εργαζεται παντοτεavτιστρομα·γι' auto μην oδηγειτεto µ η xαν η µa προςynäλλn kατεύθυνοιn! Διαφορετικα unαρχει kivδυοςvα πεταχει aεξελεγκτα εκτόςtouης. Tia va Koετε διατομες (προφίλ) ἡ τετράγωνους σωλήνες αρχίοτε καλύτερα έπην πλευρά που εχει τη μικότερη διατομή.

Kesme taşı

Bu cihazı kullanmadan önce tüm talimatları okuyun.

XpouoioTe KaUtepa diuavToiKO KOnC. Ia va anopuyEte aqaaLwC Tc OpeBawoeic XpouoioIoTe to oupoEv oOy 17 eIOIK npooateutikKaUntpa avappofoanC. Xpnoiote to naxavna navtote e 1a avappoan oKovnc. Xpnoiote enionc npownia npostraia ano kovn.  O aToppoPHTnpac npTei va eivai EyKpiuEvoc yia oKovn TepwauTsw. H Bosch προσφέρει katáλληλους απορροφητήρες. σ τ to mnxavma 0e λειtoupyia kai tonoθετηοτε to με to μπροστινό μερος tou oupóμεvou oδηγου κοπής ΘΟ unô katεργαία Tεμαχι. Epyaczo8e με έτρia npωθησ, kaṭaλληλγi to unο katεργασι uλικό (εικόνα). Kata nV koni iiaitepa oKnnpov uno katepyaoia ulikov, n. x. okupodémuatoC nou nepiexi nolambda xaikia, o diauavtoiokoC koinc mnpei va unepoepuavthetai kai va unooTc i bAβn. zaphc evdoEiyn y' auto eivai evac maiz µ to diauavtoioko konic πeipotpoefoevoc otefavooc onivtnpioou. autHy tvn nepiittwn diakoyte tnV konn Kai apnoTe to diaumvtodko konnc va nepiotpapei liyn wpa xwpi c optio kai uno To µ γ 1 0 aipOoov yia va KpuwoeI. Aiothnta 25aattwov npo0ooc kata nV epyaoia kai npiotpoevoc oTeavoc Onivnpoou anoteLoov evEiEic Tc aBluonc tou diauavtOikou konnc. Me ouvtouc toe c o' eva aeavtiko uliko (π.x.aoBεoTol) mOpεite va tov e naatpoxioe.

Bakım ve temizlik

Piv ano ka3e εpyaia oTo iio To mXavma β γ τ to qic ano tnV npica.  Δ iatnpesite to mnxavnma kal tic oxioe c aepioou navta katheta  Kata nV katepyaoia µ taalwv uno Eaipetika duuveic ouvthetakec epyaiaacnnpoei va katakaaiei aywuyn okvon 0to eowtepiok tou unxavnatoc.H npootatetukn movwn tou mynavnatoc npoei va empeaaei apvtik. autec tic nepiTTwoic ouviotatai n xpnojnia moviuc ykataotaonc avappoqnonc okovnc, o uoxvoc kaepiaouc twv oxiouw aepiooue iieueaevoaepa kai n ouvdon ev oepa evoc autoatou diakontn diapponc. Av npoLcTc EeIeIeIeVcEeOouc kataoekunc kal eYxou oatauTnoi KaonTe to mXavma, tote n EIOKeun Tou npenla va avatEoi Eva EosouioDtoEv ouvpeio nEktpikovnXavmuTow Tc Bosch. Otau nnpoopiec kaiotav npayyEeAe avtAAakTik,napakaouε va avaepert onwoobnot to 10psiKwiko api0o nou unapxei otnv nivakiokaataokEuaoT!

Çevre koruması

 Avakukwano npwov uawavvti anoupan anoppiaTsw To mnxavma, ta e1diKa Eapntmuata kai n ouokuaoia Ta npenla va anooupovtai yia e naevnEepyaioa ie trono phiiko npoc to nepiabaaov. Autc oI obnyiec xpnans exouv tunw0e1 oe avakukawmu evo xapti Ieukaou evo xwpic Xwipio. Tia nTv avakukwon kata 6i0c ta nlaotika mepn tou mnxavmuato c epouv eva oxetikoxapaktnpioo.

Müşteri hizmetleri

Avautikα oxεδia kai πληροφορieç γia avtaλλακικα θα βρειτε στην ηλεκτρονική διεύθυνησ: www.bosch-pt.com Robert Bosch A.E. Knphiou 162 12131 Περιστέρι-Αθήνα [phone] KENTPO [phone] KENTPO Fax. [phone] Fax [phone] www.bosch.gr ABZ Service A.E. [phone] SERVICE Fax. [phone]

Uygunluk beyanı

Δηλωµ unevuwoc ot to npoiov auto Eknnpwvei touc E\xnC kavovioouc n Kataoekuaotikc s ouotaoic: EN 50 144 oμwva μe tic diataeic twv Odbiyaw 89/336/EOK, 98/37/EK. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification  i.v. NiOgcu Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Tnpouμe to δikaiωma aλλayωv Teknik veriler

Avuc taşlama		PWS 700	PWS 7-100	PWS 7-115	PWS 7-125
Sipariş no.		0 603 402 0..	0 603 402 0..	0 603 402 0..	0 603 403 0..
GirisGPCU *	[W]	700	720	720	720
ÇişkışGPCU *	[W]	390	400	400	400
Bostaşaki devir sayıssi	[/dak]	11 000	11 000	11 000	11 000
Taşlama diski capi, maks.	[mm]	115/125	100	115	125
Taşlama mili disi		M 14	M 10	M 14	M 14
Sabit elektronik		-	-	-	-
Devir sayişi onicine		-	-	-	-
Ağırkışı (aksesuarsüz), yak.	[kg]	1,50	1,50	1,50	1,50
Koruma sinificant		☐ / II	☐ / II	☐ / II	☐ / II

Avć拾 taşlama		PWS 720	PWS 8-125 CE	PWS 850 CE	PWS 9-125 CE
Sipariş no.		0 603 403 0..	0 603 404 7..	0 603 404 7..	0 603 405 7..
Girişicensi*	[W]	720	800	850	900
Çalıkicensi*	[W]	400	420	430	440
Boştaki devir saymiş	[/dak]	11 000	2 800-11 000	2 800-11 000	2 800-11 000
Taşlama diski capi, maks.	[mm]	115/125	125	125	125
Taşlama mili disi		M 14	M 14	M 14	M 14
Sabit elektronik		-	●	●	●
Devir sayişön/seçimi		-	●	●	●
Ağırkıngl (aksesuarsiz), yak.	[kg]	1,50	1,50	1,50	1,50
Koruma sinificant		☐ / II	☐ / II	☐ / II	☐ / II

Lütfen aletinizin siparis numarasina dikkat edin. Aletlerin ticari kodlardehyiokl alabilir. * Bu veriler, [U] 230/240 V'luk anma gerilimleri icinGPCERlidir. Daha duşuk gerilimlerde ve değisik ükelere özgü tiplerde bu verilerdehye bilir. Devir sayisi on seçimi (Tip CE)

Malzeme	Uygulama	Uç	Ayar Düğmesi
Plastik	Polisaj	Lamelli uz	1
	Perdah	Polisaj keçesi	1
Metal	Perdah	Cila diski	1
	Boya kazıma	Zimpara kalıkıkı	2-3
Tahta, Metal	Firçalama, Pas kazıma	Çanak:fırça,Zimpara kalıkıkı	3
Metal, Taş	TaşlAMA	TaşlAMA diski	4-6
Metal	Kazıma	Kazıma diski	6
Taş*	Kesme*	Kesme diski ve kılıvuzkızak	6

* Taslarin kesilmesine sadece kılıvuz kizakla (aksesuar) musaade vardu.

Usulüne uygun kullanım

Bu alet; su kullanmadan metal ve taş malzemedeki kesme, kazima ve fırçalama ileleri iocin gelifistilm,stir. Taşlar kesilirken kilavuz kizak kullanilması gereklidir. Elektronik kontrollü aleler icin: Musaade edilen uçlarla bu alet zimpara ve polisaj ileri icin de kullanilabilir.

Gürültü ve titreşim önleme hakkında bilgi

Ölçüm değerleri EN 50 144'e gäre belirlenmektedir. Aletin, frekansa bagiml uluslarasis ses basinci seviyesi degerlendirme egrisi A'ya gore tipik gurultu seviyesi: Ses basinci seviyesi 88 dB (A). Calisma sirasindaki gurultu seviyesi 101 dB (A)'dir. Koruyucukulaklikkullanin! Deigerendirilen tipik ivme 5,0m / s² Titresim sönumlendirici ilave sap kullanlirken, ilave saptaki el-kol titresimi olagan kosullarda 2,5 m/s² den daha Düşuktür.

Aletin elemanları

1 Açma/kapama Şalteri 2 Devir sayisi ayar duğmesi (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE) 3 ilave sap 4 Mil kilitleme dugmesi 5 Taşlama mili 6 Koruyucukapak 7 Germe kolu 8 Baglama flansi (O-halkal M 14 ta'lasma milinde) 9 Kazima/kesme diski* 10 Sikma somunu 11 SDS-lic hizl germe somunu (M 14-TaIama mili icin)* 12 El koruma parcasi* 13 Lastik zimpara tablas* 14 Zimpara kagidi* 15 Yuvarlak bisher somun* 16 Canak firca* 17 Emici koruyucu kapakl kilavuz kizak* 18 Elmas kesme diski* 19 Bāglama flansi M 10 * Kullanim kavuzunda tanimlanan ve sekkileri gõsterilen akesuarin mutlaka teslimat kapsaminda bulunmasi gerekmez!

Güvenliğiniz için

 Alette güvenli bir bicimde calisabilmek icin, kullanım klavuzu ve güvenlik talimatlarini dikkatlice okuyup, belirtilen hususlara titizlke uymalisıniz. Ayrica ektekti kitapçikta belirtilen genel güvenlik talimatina da uyulmaldir. Aleti ilk kez kullanmadan.Once, bu işi bilen birisinin gozetiminde birSure deneme yapın. Koruyucu gozluk ve kulaklik kullanin. Calisirken gvenliginizi artirmak icin koruyucu is eldiveni, saglam iS ayakkabilari, kask ve onluk gibi diger koruma donanimlarini da kullanin. Calisma sirasinda ortaya cikan tozlar sagliga zararli, yanici veya patlayici olabilir. Calisirken uygun koruma onlemleri almak gerekir. Ornek: Bazı tozlar kanserojen sayllr. Bunedenle uygun toz ve talas emme donanimi kullanin ve koruyucu maske takin. Hafif metal tozlari yanabilir veya patlayabilir. Malzeme karisimlari bazi durumlarda cok tehlikeli oldugundan calisma yerinizi daima temiz tutun. Calisma sirasinda sebeke böglanti kablosu hasar gorecek veya ayrilacak olursa, dokunmayin ve hemen sebeke fisini prisden cekin. Aleti hiçbir zaman hasarl baglanti kablosu ile kullanmayin. Açık havada kullanılan aletleri, maksimum 30 mA'lik tetikleme akimi bir hatali akim (FI) koruma salteri uzerinden elektrik sebekesine baglayin. Aleti yagemur altinda veya islak yerlerde kullanmayın. Calisirken aleti daima iki elinizle sikica tutun ve calisma pozisyonunuzun guvenli olmasina ozen gosterin. Is parcasini emniyete alin. Is parcasini bir sikma tertibati veya vidali mengene ile sikma elle tutmaktan daha guvenlidir. Kabloyu her zaman aletin arkasinda tutun. Aleti elinizden birakmadan once daimakapatin ve aletin tam olarak durmasinibekleyin. ■ Elektrikler kesildiginde veya sebeke fişi prisden ciktigianda hemen acma/kapama salterini boşa alin ve baslangic konumuna getirin. Bu sayede elektrikler geldiginde aletin kontrl dişi calismasi onlenir. ■ Bu alet sadece kuru kesme/taşlama,islerinde kullanilabilir. Aletle yapilan her turlu calismada ilave sapin 3 mutlaka takili olmasi gerekir. Alet ucunun yüzey.altinda gizli herhangi bir elektrik hattina veya aletin kendi sebeke kablosuna rastlama olasili bulundugundan, aleti sadece izolasyonlu tutamağindan kavrayin. Gerilim altindaki herhangi bir kabloyla temasa gelindiiginde aletin metal parcalari elektrik akimna maruz kalir ve elektrik carpmalari ortaya cikabilir. Görünmenyen ikmal sebeke hatarini belirlemek üzere uygun tarama cihazları kullanin veya bölgizdeki ikmal sirketinden yardim alın. Elektrik hatlariyla temas yangin cikmasina veya elektrik carpmarina neden olabilir. Hasarli bir gaz hatti patlamalara neden olabilir. Bir su borusunun icine girme maddi hasarlara veya elektrik carpmarina neden olabilir. Kazima/kesme diskleri ile calisirken mutlaka koruyucu dapat 6 takili olmalDIR. Lastik zimpara tablasi 13 veya canak firca/disk firca/yelpaze taayici 16 ile calisirken el koruma parcasini 12 (aksesuar) takmanizda yarar vardir. Taşlari islerken toz emme tertibatı kullanın. Kullanacagini fiz elektrik supürgesi taş tozunun emilmesine musaadeli olmaldir. Taşlari keserken kilavuz kizak kullanın. ■ Bu alette asbest iceren malzemeler i splenemez. ■ Bu alette kullanacaginiz uzclarin musaade edilen devir sayisi en azindan aletin boştaki devir sayisi kadar olmalidir. Taşlama/zımparalama uzclarin kullanmaya baslamadan once kontrol edin. Uçlar kusursuz bicomde alete takilmis olmani ve hisbir yere temas etmeden, serbeste donüyor olmaldir. Alete yükbindirmeden en azindan 30 saniye kadar deneme calistirmasi yapın. Hasar görmüş, yuvarlakiğın kaybetmiş vya titresimiconciliation taşlama uzclarin kullanmayin. Taslama uclarini darbe, carpma ve yağlanmadan koruyun. Aleti sadece calisir durumda is parcasina yaklastrupin. ■ Ellerinizi dōner haldeki taşlama uçlarindan uzak tutun. Aletin donne yönüne dikkat edin. Aleti daima, calisirken ortaya Çiçakac kivicimlar ve taşlama tozlari kendinizden uzaklasacak bucimde tutun. Metaller taşlanırken etrafakivilcim yayoir. Bu kivilcimar nedeniyle kimsenin tehlikeye girmemesine dikkat edin. Yangin cikma tehlikesi oldugundan calisirken yakininizda (kivilcimarin sicrama uzakliginda) yanici malzeme bulunmamalidir. Örneğin taşıyıci duvarlarda oluk ve kanal acarken dikkatli olun: Statik ile ilgili uyarlar böümüne bakın. Kesme diskinin bloke olmasi aletin geri tepmesine neden olur. Bu durumlarda aleti hemen kapatin. Taslama disklerin ölcülerine dikkat edin. Delik capi bölgama flansina 8 (M 14), 19 (M 10) uymalidir. Redüksiyon parçası veya adaptork kullanmayın. Kesme disklerini asla kazima islerinde kullanmayin. Kesme disklerine yan taraftan baski uygulamayin. Ureticinin, alette kullanilan uçlarin takilmasi ve kullanımasina ilşkin talimatların mutilaka uyun. Dikkat! Taslama uçlıı alet kapandin sonra da bir sure serbest DONUSTE DONER. Aleti mengende sikmayin. Cocuklarin aleti kullanmasina asla izin vermeyin. ■ Bosch anecdak, bu alet icin öngörulen original aksesuar kullanldigi takdirde aletin kusursuz islev gorecegini garanti eder.

Statik konusundaki uyarılar

Taşiyici duvarlarda açilacak oluk ve kanallar DIN 1053 Kılım 1 normlarina veya aletin kullanıdlı ülkein yönetmeliklerine tabidir. Bu yönetmelik hülkümlerine kesin birbicimde uyulmaldir. Çalımaya baslamadan.Once, sorumlu statikci, mimar veya yapilardan yetkili merciin gürşün alın.

Koruyucu donanımların takılması

■ Aletin kende bir calisma yapmadan once sebeke fisini prisden cekin.

Koruyucu kapak

Kazima/kesme diskleri ile calisirken mutlaka koruyucu dapat 6 takili olmalidir. Germe kolunu 7 gevsetin. Koruyucu kapaşi 6 sekilde görtüdlügu gibi alet basinin mil boynuna yerleştinir. Koruyucu kapaşın kod tırnakları mil boynunun ilgili oluklarına uymaldir.  Koruyucu kapaçın bundu aletin flansına oturuncaya ve kod tirnaklari mil boynunun oluklarini kavrayincaya kadar koruyucu kapaçın mil boynu üzerine bastırın.  Koruyucu kapaşi 6 saat hareket yönünün tersine, gerekli konuma (çalşma konumu) gelinceye kadar cevirin. Koruyucu kapagi 6 öyle ayarlayin ki, kendinizefoundland givilcim gelmesin. Açıklama: Koruyucu kapaktaki 6 kodlu tırnaklar sadece alet tipine uygun koruyucu kapalık takilabilmesisini güvenceye alir. Aletin sökūlmesi aynı ilemin tersten uygulanmasıyla yapilir.

İlave sap

Alette yapilan her turlu calismada ilave sapin 3 mutlaka takili olmasi gerekir. Ilave sap 3 yapilan işge gore alet basınin seksna veya soluna vidalanabilir.

Titreşim sönümlendirici ilave sap

TİTREŞİM

KONTROL

Titresim sonuumlendirici ilave sap titresimsiz, rahat ve guvenli calisma olanagi saglar.  Ilave sapta hiçbir degişiklik yapmayın. Hasar goren ilave sapi kullanmayin.

El koruma parçası

Lastik zimpara tablas 13 veya canak firca/disk firca/yelpaze taayi 16 ile calisirken el koruma parcasini 12 (aksesuar) takmanizda yarar vardir. El koruma parcasi 12 ilave sapa 3 tespit edilir.

Taşlama uçlarının takılması

■ Aletin kendeinde bir calisma yapmadan once sebeke fisini prisden cekin.  Bu aletle kullanacaginiz uclarin musaade edilen devir sayisi en azindan aletin boştaki devir sayisi kadar olmaldir. Kazima/kesme diskleri calisma sirasinda cok isinir; soğumadan.Once tutmayın. Taşlama milini ve takilacak—butün parçaları temizleyin. Taşlama uzclarini seksmak ve gezetmek icin taşlama milini 5 mil kilitme düzmesi 4 ile sabitleyin.

Mil kilitleme düğmesine 4 sadece taşlama mili durur haldeyken basın!

Kazıma/kesme diski

Taşlama disklerinin olçülerine dikkat edin. Delik capi böglama flansina 8 (M 14), 19 (M 10) uymalidir. Redüksiyon parçasi veya adaptork kullanmayın. Elması kesme diskleri kullanırken, disk uzerindeki DONME YOUN OLU aletin DONME YOUN OKUNAN (alet basinir uzerindeki DONME YOUN OLU) birbirinin ayin olmasina dikkat edin.

Montaj için resimli sayfaya bakın.

Sikma somununu 10 vidalayin ve iki pimli anahtarla sikin ("Hizl germe somunu" bolumune bakin).

M 14 taşlama mili için bağlama flanşı

Baglama flans 8 icinde merkezlemebundunun cevresinebir O-Halka (plastikparca)yerlestirilir. Eger O-Halka yoksa veya hasarliysa, baglama flansi 8 takilmadan once mutlaka yenilenmelidir (Siparis no.: 1600 210 039).

M 10 taşlama mili için bağlama flanşı

Baglama flansi 19 iki yönlü kullanilabilir. Elması taşlama diskleri icin baglama flansi 180° dondürülerek taşlama miline 5 yerleştilimelidir. Elmasli kesme diskinin deligi (Ø 20 mm) bağlama flansınin 19 merkezlemede bunduna hiç bosluk birakmadan uymalıdir. Reduksiyon parcabi veya adaptork kullanmayin.  Taslama ucunu taktiktan sonra, aleti calistirmadan once ucun dokru takilip takilmadiagini ve hiçbir yere surtünmeden serbesteDSLup donmediagini contro edin.

Yelpaze taşlama (yelpaze taşlama tablası)

(M 14-Taşlama mili icin) Yaptiniz isin geregine gore koruyucu kapaig 6 cikarin ve el koruma muhafazasin12 takin. Ozel baglama flansin8 (Siparis no.: 2 605 703 028) ve yelpaze taayiciyi taqama mline 5 takin. Sikma somununu 10 vidalayin ve iki pimli anahtarla sikin.

Lastik zımpara tablası

Yaptiniz isin geregine gore koruyucu kapagi 6 cikarin ve el koruma muhafazasin12 takin.

Montaj için resimli sayfaya bakın.

Yuvarlak basl somunu 15 vidalayin ve iki pimli anahtarla sikin.

Çanak fırça 16/disk fırça

(M 14-Taşlama mili icin) Yaptiniz isin gereigne gore koruyucu kapagi 6 cikarin ve el koruma muhafazasin 12 takin. Taşlama ucu taşlama miline 5 o olçüde vidalanabilmelidir ki, taşlama mili flansi mil disi sonunda siki ve sabit olarak dursun. Çatal anahtarla siki n.

Hızlı germe somunu SDS-clic

(M 14-Taşlama mili için)

Sikma somunu 10 yerine Higgins germe somunu SDS-clic 11 (aksesuar) kullanilabilir. Bu durumda taslama uçları yardıncı anahtar kullanmadan takilip sökülebilir.

Hızlı germe somunu SDS-clic 11 sadece kazıma/kesme diskleri için kullanılabilir.

Sadece kusursuz ve hasar görmemiş germe somunlarını kullanın.

Vidalama sirasinda, yazili tarafin taşlama diskini göstermemesine dikkat edin; ok indeks isaretini 20 göstermelidir.  Taslama milini mil kilitleme duğmesi 4 ile tespit edin. Hizl germe somunu SDS-clci'iaslama diskini saat hareket yönunde kuvetlice cevirmek suretiyle sikin.  Usulune uygun olarak takilmis hasarsiz bir hizl germe somunu SDS-clic tirtlli halkanin saat hareket yonununtersinde cevrilmesiyle gesetilebilir. Sikismi SDS-clic'i hiçbir zaman bir pensile ile gesvsetmeyin, iki pimli anahtar kullanin. iki pimli anahtari sekilde görulduğu gibi yerleşirin.

İzin verilen taşlama uçları

Bu aletle, kullanim kilavuzunda belirtilen butun taşlama uzcları kullanilabilir. Kullanlan taşlama uçlarınmusaade edilen devir saylari [/dak] veçevre hizlari [m/s] en azindan tablodaki verilere uymalidir. Bu nedenle taşlama ucu etiketinde bulunanressive edilen devir sayisi ve cevre yüzina dokkat edin.

	maks. [mm]		[mm]	[/dak]	[m/s]
	D	b	d
b d	100	6	22,2	11 000	80
	115	6	22,2	11 000	80
	125	6	22,2	11 000	80
D	100	-	-	11 000	80
	115	-	-	11 000	80
	125	-	-	11 000	80
b d	70	30	M 10	11 000	45
	75	30	M 14	11 000	45

Çalıştırma

Sebeke gerilimine dikkat edin: Akim kaynaginin gerilimi, aletin tip etiketi uzerindeki verilere uygun olmaldir. Etiketi uzerinde 230 V yazan aletler 220 V ile de calistirilabilir.

Açma/kapama

Aleti calistirmak icin acma/kapama salterini 1 oneogrutin. Sabitlemek icin acma/kapama salterinin 1 on tarafina kavrama yapincaya kadar bastirn. Aleti kapamak icin acma/kapama salterini 1 birakin veya arka tarafina basin.

Deneme çalıştırması!

Taşlama uçları kullanmadanònkontrol edin. Taşlama ucu kusursuz olarak takilmı olmalı ve—hebir yere sürtinmeden serbestçe-donebilmelidir. Aleti boşa en azindan 30 saniye kadar deneme niteliğinde calistırın. Hasar görümş, yuvarlakiğıni kaybetmiş veya titresimli calisman taşlama uçları kullanmayın.

Sabit elektronik (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Sabit elektronik sistemi aletin devir sayisini bosta ve yuke t hemen hemen sabit olarak tutar ve her zaman ayni calisma performansini givenceye alir.

Aşırı yükten korunma emniyeti (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Aşirl zorlanma halinde motor durur. Bu durumda aleti hemen kapatin ve soğumasını-SAğlamak Üzure boşa en azindan 30 sanıye calıstırın.

Devir sayısı ön seçimi (PWS 8-125 CE/PWS 850 CE/PWS 9-125 CE)

Gerekli devir sayisini ayar dugmesi 2 yardimi ile "Teknik veriler" bolumune uygun olarak tabloya gore onceden seçerek ayarlayin (referans degerler).

Çalışırken dikkat edilecek hususlar

Kendi aigrigi ile emniyetli bucimde durmuyorsa is parcasini uygun bir tertibatla sabitleyin. Aleti, durduracak kadar zorlamayin. Kazima/kesme diskleri calisma sirasinda cok isinir; soğumadan once tutmayin.

Kazıyarak taşlama

 Kazima isleminde 30° - 40° lik dayama aciysiyla en iyi sonuc alinir. Alete haficbe bastirak ileri-geri hareket ettinir. Bu sayede is parcasifazla isinmaz, renk degismez ve cizikler meydana gelmez.  Kesme diskini hisbir zaman kazima amaciyla kullanmayin.

Yelpaze taşlama (yelpaze taşlama tablası)

Yelpaze taşlayi ci ile ic/diş bukey yüezyler ve profiller de (kenar taşlama/zimparalama) islenebilir. Yelpaze taşlayiçilarin kullanim surelerei zimpara káğtlarindan;cok daha uzundur, calisirken daha az sesçkarırlar ve daha az isinirlar.

Kesme

 Kesme islemisirasinda bastirma, acilandirma ve titreyme yaptirmayin. Makul ve islenen malzemeye uygunbir tempoda calisin. Serbest donusteki kesme diskerini yandan bastirarak frenlemyin.  Kesme isleminin yapildigi yon önemlidir. Alet daima ters yonde calismaldir; bu nedenle aleti baska yoneogr u hareket etirmeyin! Aksi takdirde ale t kontrlunuz disinda kesme hattindan disari itilebilir. Profilleri ve dört kõse borulari keserken en küçuk kesittenCLSamlamanin yarari vardir.

Taşların kesilmesi

■ Bu alet sadece kuru kesme/taşlama işlerinde kullanılabilir.

Enogrusu bir elmasli kesme diski kullanmaktir. Köselendirme yapmamak icin özel emici kapakl kilavuz kizak 17 kullanin. Aleti daima toz emme tertibat ile kullanin. ilave onlem olarak toz maskesi takin.  Elektrik supurgesi ta tozunun emilmesine musaadeli olmalidir. Bosch uygun elektrik supurgesi sunar. Aleti calistirin ve kilavuz kizağın onkisismini is parcasina dayayin. Aleti hafif ve islenen malzemeye uygun bir bastirma kuvveti ile ve uygun bir tempoda hareket ettirin (sekil). Örneğinçakil orani yüksek beton gibiçok sert malzemeleri keserken elmasli kesme diskleri asiri olçüde isinabilir ve hasar gorebilir. Elmasli kesme diski cevresinde olusan kivilcim cemberi bu durumu gosterir. Bu gibi durumlarda kesme islemine ara verin ve aleti bir sure boşa calistirarak elmasli kesme diskinin soğumasini saglayin. Çalısma Higgins olçüde duşerse ve disk cevresinde)yogun kivilcim olusmaya baslarsa elması kesme diski korelmi demektir. Aşindirici bir malzemede kisa kesme,isleri yapilarak (örneğin kiregli kum taşa) disk yaniden keskin hale getirilebilar.

Bakım ve temizlik

Alet üzerinde bir çalışma yapmadan önce şebeke fişini prizden çekin.

 Iyi ve güvenli calisabilmek icin aleti ve havalandirma araliklarini daima temiz tutun.  Metaller islenirken bazı durumlarda aletin icinde iletken toz birkebirir. Bu durumlarda aletin koruyucu izolasyonu,islevini gormeyebilir. Bu gibi durumlarda sabit bir toz emici tertibatin kullanilmasinda, havalandirma araliklarinin sık sık hava ile temizlenmesinde ve bir hatalı akim koruma salterinin (FI) kullanilmasinda yarar vardir. Titiz uretim ve test yontemlerine ragmen alet aniza yapacak olursa, onarim, Bosch elektrikli alelteri icin yetkili bir servise yaptirilmaldir. Butun basvuru ve yedek parca siparislerinizde lufen aletin 10 haneli siparis numarasini mutlaka belirtin!

Çevre koruma


Çöp tasfiyesi yerine hammadde kazanımı

Alet, aksesuar ve ambalaj cevre koruma hukumlineru uygun bir yeniden degerlendirme islemine tabi tutulmalidir. Bu kullanim talimati da, klor kullanilmadan agartlmis, yeniden donusumlu kagida basilmistir. Değisik malzemelerin tam olarak ayrilip, yeniden değerlordirme ilemine dokulablimesi icin, plastik parçalar isaretlenmistir.

Tamir Servisi

Dağınık görünüş ve yedek parçalara ilişkin bilgileri aşağıdaki sayfada bulabilirsiniz: www.bosch-pt.com

Bosch San. ve Tic. A.S. Ahi Evran Cad. No:1 Kat:22 Polaris Plaza 80670 Maslak/Istanbul +90 (0)212 / 335 06 00 Faks. +90 (0)212 / 346 00 48-49

CE Uygunluk beyanı

Tek sorumlu olarak, bu urünün asağidaki standartlara veya standart belgelerine uygun olduguṇu Beyan ederiz: 89/336/AET, 98/37/AT yönetmeligi hukümleri uyarınca EN (avrupa standartlari) 50 144. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification   Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Deigisklikler mumkündür * Des idées en action.   Robert Bosch GmbH Geschäftsbereich Elektrowerkzeuge 70745 Leinfelden-Echterdingen www.bosch-pt.com 1609929 F32 (03.06) O/112 Printed in Germany - Imprimé en Allemagne
