Accuspanning	12 V
Type accu	NiCd
Accucapaciteit	1,5 Ah
Maximaal koppel	24 Nm
Aantal mechanische snelheden	2
Aantal koppelinstellingen	10 posities + boorpositie
Maximale boor diameter (hout)	20 mm
Maximale boor diameter (staal)	10 mm
Klopboorfunctie	Nee
Boorkop	Sleutelloos automatisch
Gewicht met accu	1,6 kg
Fabrikant referentie	0603943508

Veelgestelde vragen - PSR 12 VE-2 BOSCH

Hoe laadt u de accu van de Bosch PSR 12 VE-2 op?

Verwijder de accu door op de ontgrendelknop op het handvat te drukken en plaats deze vervolgens in de meegeleverde oplader. Sluit de oplader aan op het stopcontact en wacht tot het lampje aangeeft dat het opladen voltooid is. Gebruik alleen de originele Bosch-oplader om schade aan de NiCd 12 V-cellen te voorkomen.

Hoelang duurt het om de accu op te laden?

De NiCd 12 V / 1,5 Ah accu laadt op in ongeveer 3 uur met de meegeleverde standaardlader. Vermijd het aangesloten laten van de accu nadat de lading is voltooid, omdat overladen de NiCd-batterijen op de lange termijn verslechtert.

Hoe stelt u het koppel in?

Draai de koppelinstelring (net achter de boorkop) om een van de 10 genummerde posities of de boorpositie (boorsymbool) te kiezen. De lagere posities (1 tot 4) zijn geschikt voor kleine schroeven in zachte materialen, de hogere posities (7 tot 10) voor grotere schroeven in harde materialen.

Hoe schakelt u tussen snelheden?

De PSR 12 VE-2 heeft 2 mechanische snelheden die kunnen worden geselecteerd via de schakelaar bovenop de behuizing. Snelheid 1 (laag) biedt meer koppel voor intensief schroeven, snelheid 2 (hoog) is geschikt voor snel boren. Schakel nooit van snelheid terwijl de motor draait.

De boormachine stopt plotseling, wat te doen?

Dit gedrag duidt meestal op een lege accu: vervang deze door de reserveaccu en laad de eerste op. Als het probleem blijft bestaan met een volle accu, controleer dan of de koppelring niet te laag is ingesteld, wat de koppeling zou activeren voordat de gewenste weerstand is bereikt.

Hoe installeert of verwijdert u een boor of bit?

De automatische boorkop wordt met de hand bediend, zonder sleutel. Draai de voorste ring van de boorkop tegen de klok in om deze te openen, plaats de boor of het zeskantige of cilindrische bit en draai vervolgens met de klok mee vast tot u een klik hoort. Om het accessoire te verwijderen, draait u weer tegen de klok in.

Wat is de boorcapaciteit van de PSR 12 VE-2?

De boormachine boort tot 20 mm in hout en tot 10 mm in metaal. Hij heeft geen klopboorfunctie en is niet geschikt voor boren in metselwerk of beton.

De NiCd-accu raakt snel leeg, wat te doen?

NiCd-accu's verliezen met de tijd en laadcirkels capaciteit. Als de accu niet meer goed werkt, vervang deze dan door een compatibele Bosch 12 V NiCd-accu, verkrijgbaar bij gespecialiseerde onderdelenleveranciers. Vermijd het opslaan van de accu volledig leeg: een gedeeltelijke lading (40 tot 50%) vóór een lange periode van niet-gebruik verlengt de levensduur.

Hoe keert u de draairichting om om los te draaien?

De draairichtingschakelaar bevindt zich net boven de trekker. Duw deze naar links voor de tegen de klok in (losdraaien), naar rechts voor de klok in (schroeven en boren). Wacht altijd tot het gereedschap volledig is gestopt voordat u deze schakelaar omzet.

Kunnen andere Bosch 12 V accu's op deze boormachine worden gebruikt?

De PSR 12 VE-2 accepteert Bosch 12 V NiCd-accu's met een compatibele connector van dezelfde generatie. Bosch 12 V MAX Li-Ion-accu's (nieuwere reeks) zijn niet uitwisselbaar met dit model vanwege een andere behuizing en connector. Controleer de compatibiliteit voordat u een vervangingsaccu koopt.

Hoe onderhoudt en bergt u de boormachine op de juiste manier op?

Verwijder na elk gebruik de spanen uit de boorkop en veeg het gereedschap schoon met een droge, schone doek. Berg de boormachine op in de draagkoffer, uit de buurt van vocht en extreme temperaturen. Als u het gereedschap enkele weken niet gebruikt, bewaar de accu's dan half opgeladen om hun capaciteit te behouden.

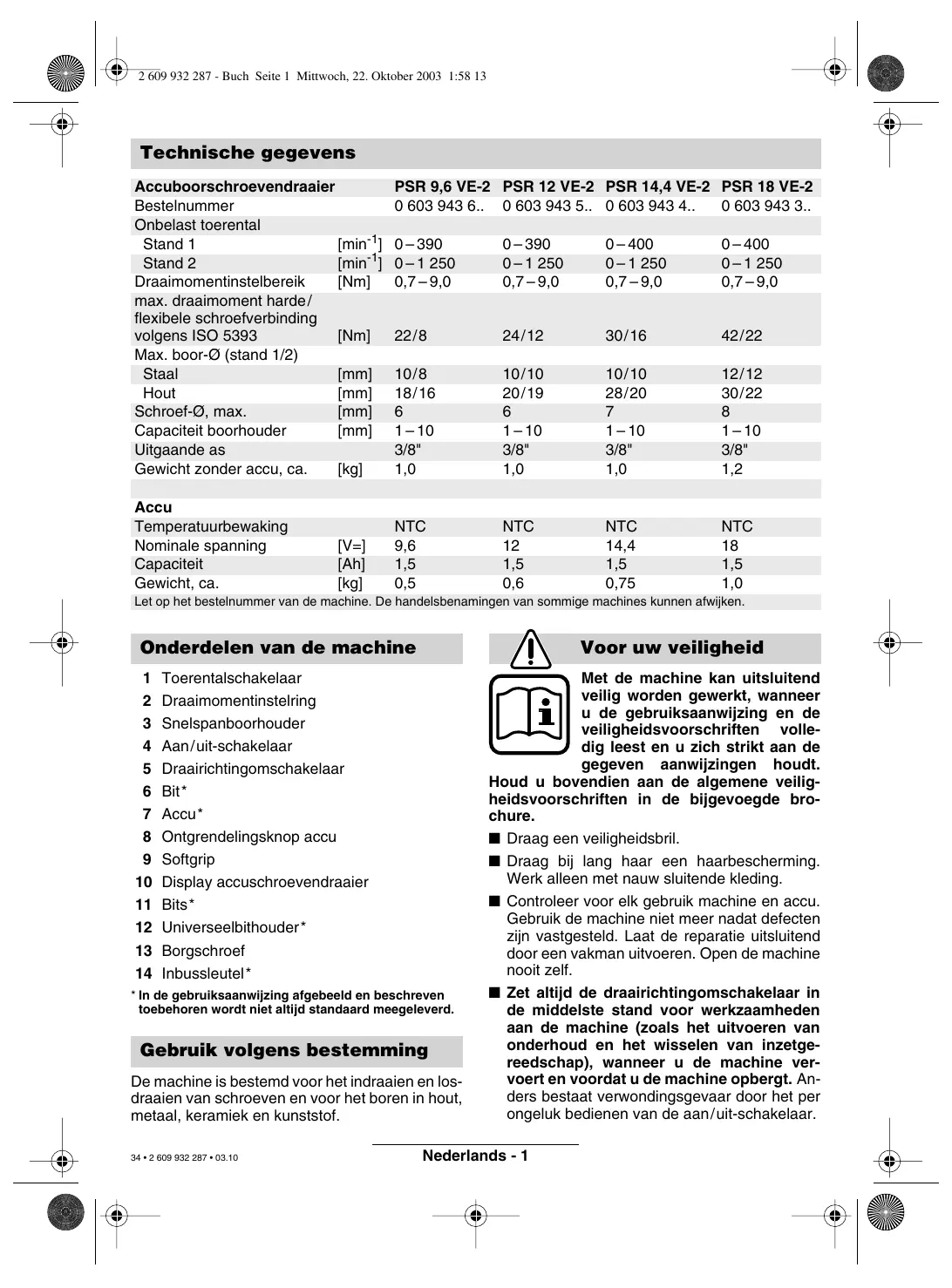

GEBRUIKSAANWIJZING PSR 12 VE-2 BOSCH

Let op het bestelnummer van de machine. De handelsbenamingen van sommige machines konnen afwijken.

Onderdelen van de machine

1 Toerentalschakelaar
2 Draaimomentinsteling
3 Snelspanboorhouser
4 Aan/uit-schakelaar
5 Draairichtingomschakelaar
6 Bit
7 Accu
8 Ontgrendelingsknop accu
9 Softgrip
10 Display accuschroevendraier
11 Bits
12 Universeelbithouder
13 Borgschoef
14 Inbussleutel*

• In de gebruiksanaanjwijing afgebeeld en beschreiben toebehoren worden nicht aktijd standarda meegeleverd.

Gebruik volgens bestemming

De machine is bestemd voor het indraaien en losdraaien van schroeven en voor het boren in hout, metaal, keramiek en kunststof.

Voor uw veiligheid

Met de machine kan uitsluitend veilig worden gewerkt, wanner u de gebruiksaanwijzing en de veiligheidsvoorschriften volledig leest en u zich strikt aan de gegeven aanwijzingen houdt.

Houd u bovendien aan de algemene veiligheidsvoorschriften in de bijgevoegde brochure.

Draag een veiligheidsbril.
Draag bij lang haar eenhaarbescherming. Werk alleen met nauw sluitende kleding.
- Controller voor elk gebruik machine en accu. Gebruik de machine Niet meer nadat defecten zijn vastgesteld. Laat de reparatie uitsluitend door een vakman uitvoeren. Open de machine nooit zich.
Zet altijd de draairichtingomschakelaar in de middelste stand voor werkzaamheden aan de machine (zoals het uitvoeren van onderhoud en het wisselen van inzetgereedschap), wanneer u de machine vervoert en voordat u de machine opbergt. Anders bestaat verwondingsgevaar door het per ongeluk bedieren van de aan/uit-schakelaar.

• Controller voor het gebruik of de accu goed in de machine zit.
• Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg hetplaatselijke energie- of waterleidingbedrijf.

Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadig van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materièle schade.

Houd de machine goed vast: bij het vastdraaien+kennen gedurende korte tijd hoge reactiemomenten optreden.
Zet het werkstuk vast. Een met spanvoorzieningen of een bankschroef vastgehonden werkstuk worden beter vastgehonden dan u met uw hand=kuntdoen.
Laat kinderen de machine nooit gebruiken.
Bosch kan een juiste werkung van de machine uitsluitend waarborgen wonneer voor deze machine bedoeld origineel toebehoren worden gebruikt.

Accu en oplaadapparaat

Lees beslist de meegeleverde gebruiskaanwijzing van het oplaadapparaat.
Open de accu Niet en beschermudeau gegen schokken.Bewaar de accu droog en vorstvrij.
Laat een warme accu voor het opladen afkoelen.
■ Bescherm de accu gegenitte en vuur:Explosiegevaar! Leg de accu Niet op een verwarmingsradiator en stel deutsche nicht langdurig bloot aan fel zonlicht. Temperaturen boven 50^ Zijn schadelijk.
Gooi de accu nicht bij het huisvuil, in het vuur of in het water.

Voor de ingebruikneming

Accu opladen

Een neue of lang nicht gebrukke accu levert pas na ca. 5 oplaad- en ontlaadcycli zijn volledige capaciteit.

Wanner u de accu 7 wilt verwijderen, drukt u de ontgrendelkop 8 in en trekt u de accu maar benedenuit. Forceer Niet.

De accu is uitgerust met een NTC-temperatuurbewaking die alleen in het temperatuurbereik tussen 0^ en 45^ oplaadt. Hierdoor worden de levensduur van de accu verlngd.

Een duidelijk kortere gebruiksduur na het opla-den geeft aan dat de accu's versleten zijn en moeten worden verrangen.

Neem de milieuvoorschriften in acht.

Inzetgereedschap wisselen

Draai de boorhouser 3 open tot het inzetgereed-schap in de boorhouser kan worden geplaatst. Plaats het toebehoren in de boorhouser.

Draai de huls van de snelspanboorhouser 3 krachtig met de hand zich. De boorhouser wordt daardoor automatisch vergrendeld.

Draai de huls in de tegengestelde richting om het toebehoren te verwijderen.

Schroeven (zie afbeelding A)

Span het bit 6 richtstreeks in de boorhouser 11 of gebruik een(APpe universeelbithouser 12.

Ingebruikneming

Accuplaatsen

Zet de draairichtingomschakelaar 5 in het midden (inschakelblokkering) en LAST de opgeladen accu 7 in de grep vastklikken.

In- en uitschakelen

Wanneer u de machine in gebruik wilt nemen, drukt u de aan/uit-schakelaar 4 in en houdt u deze ingedrukt.

De machine loopt afhankelijk van de druk op de aan/uit-schakelaar 4 met variabel toerental:tussen O en maximaal. Een lichte druk zorgt voor een laag toerental, zodat rustig en gecontroleerd kan worden begonnen. Belast de machine Niet zo sterk dat deze tot stilstand komt.

Wanner u de machine wilt uitschakelen,That u de aan/uit-schakelaar 4 los.

Met de toerentalschakelaar 1 können twee toerentalbereiken worden ingesteld:

Stand I: Laag toerental, grote kracht.

Stand II: Hoog toerental, geringe kracht.

De standen mogen alleen worden omgeschakeld wonneer de machine stilstaat. Druk kort op de aan/uit-schakelaar 4 wonneer de stand nicht hebemaal vastklikt.

Volutomatische blokkering van deuitgaande as (Auto-Lock)

Bij een Niet-ingedrukte aan/uit-schakelaar 4\ wordt de uitgaande as geblokkeerd.

Hierdoor kan het inzetgereedschap in de boorhouser nsel, gemakkelijk en eenvoudig worden verrangen.

Draairichting omschakelen

Schakel de draairichting alleen om als de machine stilstaat.

Met de draairichtingomschakelaar 5 wordt de draairichting van de machine omgeschakeld. Wanner de aan/uitschakelaar 4 wordt ingedrukt, is dit darüber nicht möglichk.

Draairichting rechts (a)

Duw de draairichtingomschakelaar helemaal.
haar links (normaal gebruik: boren, indraaien van
schroeven etc.).

Draairichting links (b)

Duw de draairichtingomschakelaar helemaal\ haar rechts (losdraaien of uitdraaien van schroeven en moeren).

Draimoment instellen

Wanner de instelling juist is, gaat de klikkoppeling open zodra de schroef aansluitend in het materiaal is gedraaid of het ingestelde draaimoment is bereikt. Kies bij het uitdraaien een hogere instelling of stel in op het symbool „Boren".

1

Lage instelling bijv. krine schroeven,
zache materialen.

25

Hoge instelling, bijv. große schroeven, harde materialen.

Boren

Zet de instelring voor het draaimoment 2 op het symbol „Boren".

Display accuschroevendraier

Het display 10 wordt bij het inzetten van de accu 7 geactiveerd.

Na enigeijd worden het display in de standby-modus gezet. Het display 10 kan waar worden geactiveerd door het inzetten van de accu 7 of door het indrukken van een van beiden toetsen op het display.

Bij een temperatuur onder 0^ is de functie van het display beperkt.

Waarschuwingen (zie afbeelding E)

De functie van de waarschuwingen werkst ook in de standby-modus.

1 De accu is bijna leeg:

Laad de accu op.

De motor is oververhit:

Schakel het gereedschap uit of的那一h het enige tijd onbelast draaien om het te latent afkoelen. Wacht tot de individatie uit gaat.

Instelligshulp

De individatie dient ter orientatie. De waarden要去en proefsgewijds worden gecontroleerd.

Materialkeuze (zie afbeelding F)

Kies het te bewerken materiaal door de linkerknop (meermaals) in te drukken:

Staal

4 Zachthout

Hardhout

Het voorbeeld geeft aan: hardhout.

Keuze van de toepassing (zie afbeelding G)

Kies de toepassing door de rechterknop (meermaals) in te drukken:

6 + 9 Schroef indraaien (4 diameterbereiken)
7+8 Gat boren (2 diameterbereiken)

Advies (zie afbeeling H)

De individatie besteht een advies voor de optimale instelling van uw accuboorschroeervendraaier. Stel de advieswaarden op uw boorschroeervendraaier in.

9 Stand 1/stand 2
Draaimomentbereik (stand 1-5, 5-15, 15-25, „Boren")

Het voorbeeld geeft aan: stand 2, draaimomentbereik 5-15.

Boorhouser vervangen

Neem altiijd voor werkzaamheden aan de machine de accuuit de machine.

De borgschroef 13 voorkomt losdraaien van de boorhouser van de uitgaande as. Draai de boorhouser helemaal open en schroef de borgschroef 13 volledig maar buiten door deze met de wijzers van de klok mee te draaien (zie afbeeling B).

Boorhouser losdraaien (zie afbeelding c)

Leg de machine op een stabiele ondergrund (bijv. werkbank). Houd de machine vast en draai de boorhouser net als een schroef los door maar links te draaien (1). Een vastzittende boorhouser kan worden losgemaakt door middel van een slag op de lange steel van de inbussleutel 14.

Boorhouder vastdraaien (zie afbeelding D)

De montage van de boorhouser vindt plaat in omgekeerde volgorde (2).

Tips voor de werkzaamheden

Softgrip

Het stroeve vlak 9 aan dechterzijde voorkomt wegligden en zorgt voor een betere grip en het gemakkelijker vasthouden van de machine.

Door de rubberlaag worden bovendien een trillingsdempend effect bereikt.

Tips

• Gebruik alleen bij de schroefkop passende bits.
  Bij het indraaien van grotere of Lange schroe-ven in harde materialen kunt u het best voorboren.
• Gebruik bij het boren in metaal alleen perfect geslepen HSS-boren (HSS = snelsnijstaal van hoge kwaliteit). Met het Bosch-toebehorenprogramma bent u verzekererd van de juiste kwaliteit.

Onderhoud en reiniging

Neem altiqd voor werkzaamheden aan de machine de accuuit de machine.
Houd de machine en de ventilatieopeningen altijd schoon om goed en veilig te werken.

Mocht de machine ondanks zeer zorgvuldige fabricage- en testmethoden toch defec raken, dient de reparatie door een erkende reparationservice voor Bosch elektrisch gereedschap te worden uitgevoerd.

Vermeld bij vragen en bestellingen van verwangingsonderdelen algid het bestelnummer van 10 cijfers van de machine.

Milieubescherming

Terugwinnen van grondstoffen in plaats van het weglooien van afval

Machine, toebehoren en verpakking要去en op een voor het milieu verantwoorde manier worden hergebruikt.

Deze gebruiksaanwijzing is vervaardigd van chloorvrij gebleekt kringlooppapier.

De kunststof delen zich gekenmerkt om ze per soort te können recyclen.

Nikkelcadmiumaccu: Indien uw product is voorzien van een nikkelcadmiumaccu, moet de accu worden ingezameld engerecycled of op milieuvriendelijkwijze worden afgevoerd.

Defecte en lege accu's要去 volgens richtlij 91/157/EEG worden gerecycled.

Informatie over geluid entrillingen

Meetwaarden vastgesteld volgens EN 50 260.

Het A-gewaardeerde geluidsdrukniveau van de machine is kenmerkend lager dan 70 dB (A).

Tijdens het werken kan het geluidsniveau 85 dB (A) overschrijden.

Draag oorbeschemers.

Kenmerkend is dat de trillingen van hand en arm geringer zich dan 2,5 m/s².

Explosietekeningen en informatie over verwangingsonderdelen vindt u op: www.bosch-pt.com

Nederland

+31 (0)23 / 56 56 613

Fax. +31 (0)23 / 56 56 621

E-mail: [e-mail]

België

+32 (0)2 / 525 51 43

Fax. +32 (0)2 / 525 54 20

E-mail: [e-mail]

Conformiteitsverklaring

Wij verklaren als alleen verantwoordelijke dat dit product voldoet aan de volgende normen en normatieve documenten: EN 50 260 (accugeereedschappen) resp. EN 60 335 (accu-oplaadaparaten) volgens de bepalingen van de richtlijnen 73/23/EEG, 89/336/EEG en 98/37/EG.

C03

Dr. Egbert Schneider

Wijzigingen voorbehouden

Tekniske data

Akku-boreskruemaskine		PSR 9,6 VE-2	PSR 12 VE-2	PSR 14,4 VE-2	PSR 18 VE-2
Bestillingsnummer		0 603 943 6..	0 603 943 5..	0 603 943 4..	0 603 943 3..
Omdrejningstal, ubelastet
1. gear	[/min]	0-390	0-390	0-400	0-400
2. gear	[/min]	0-1 250	0-1 250	0-1 250	0-1 250
Indstellingsområde
drejningsmomentet	[Nm]	0,7-9,0	0,7-9,0	0,7-9,0	0,7-9,0
maks. omdrejningstal
hårdere/blødere
skruearbejde iht. ISO 5393	[Nm]	22/8	24/12	30/16	42/22
maks. bore-Ø (1./2. gear)
Stål	[mm]	10/8	10/10	10/10	12/12
Træ	[mm]	18/16	20/19	28/20	30/22
Skrue-Ø, maks.	[mm]	6	6	7	8
Borepatronspondeområde	[mm]	1-10	1-10	1-10	1-10
Borespindelgevind		3/8"	3/8"	3/8"	3/8"
Vægt utden akku, ca.	[kg]	1,0	1,0	1,0	1,2
Akku
Temperaturovervågning		NTC	NTC	NTC	NTC
Nominel spænding	[V=]	9,6	12	14,4	18
Kapacitet	[Ah]	1,5	1,5	1,5	1,5
Vægt, ca.	[kg]	0,5	0,6	0,75	1,0

Vær opmaerkso pa Deres maskines bestillingsnummer. Handelsbetegnelsene for de enkelte maskiner kan variere.

Maskinelementer

1 Gearvaelger
2 Indstillingsring-drejningsmoment
3 Selvspendende borepatron
4 Start-stop-kontakt
5 Hogre-/venstreormskifter
6 Skruetraekkerklinge
7 Akku
8 Akku-udloserknap
9 Softgreb
10 Akku-skruetraekker display
11 Skruetraekkerbits
12 Universalbitholder
13 Sikkerhedsskrue
14 Unbraconøgle*
