BEDIENUNGSANLEITUNG PSR 12 VE-2 BOSCH

2 609 932 287 - Buch Seite 1 Mittwoch, 22. Oktober 2003 1:58 13

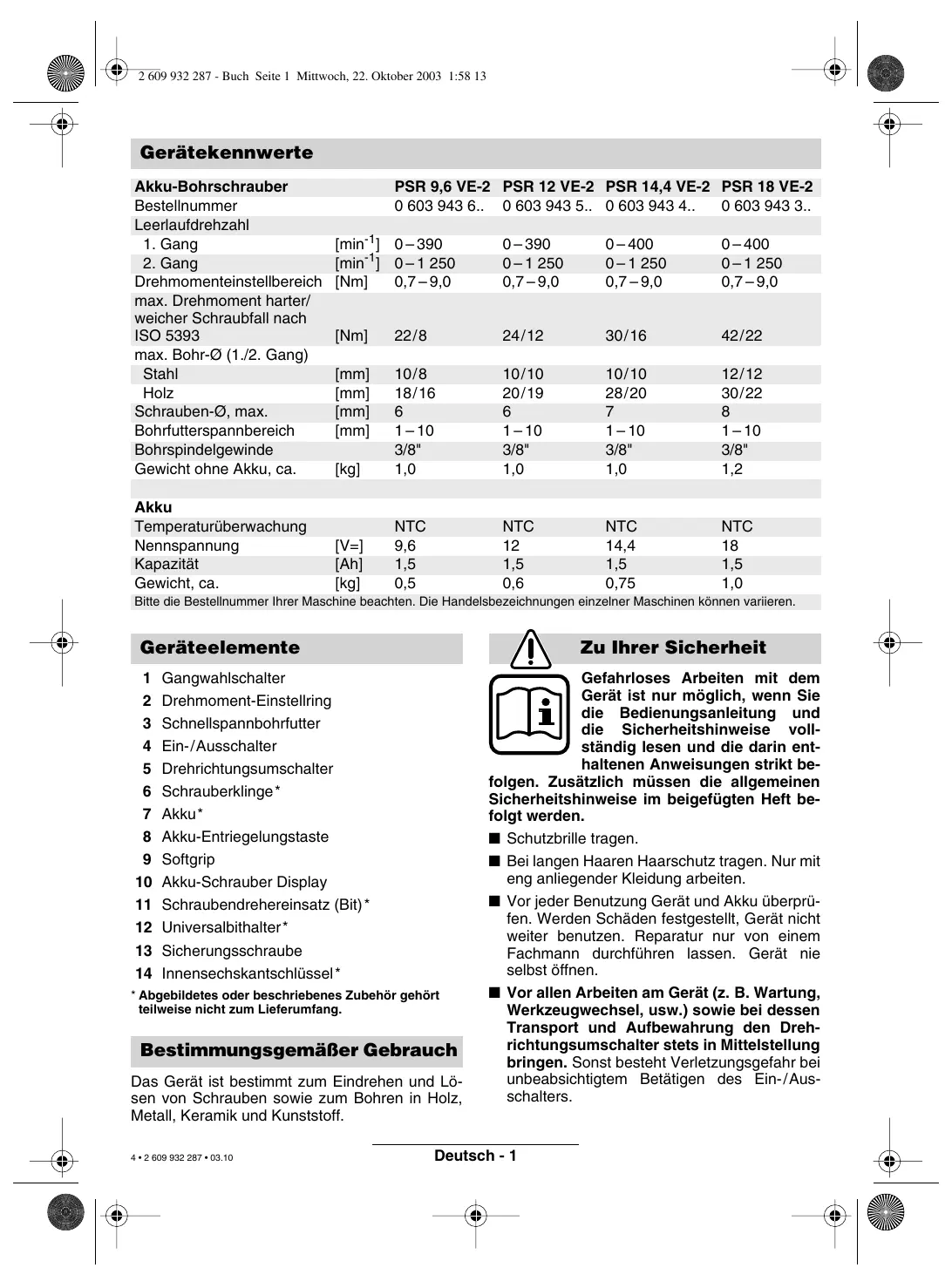

2 609 932 287 - Buch Seite 1 Mittwoch, 22. Oktober 2003 1:58 13 Gerätekennwerte Akku-Bohrschrauber Bestellnummer Leerlaufdrehzahl

Drehmomenteinstellbereich max. Drehmoment harter/ weicher Schraubfall nach ISO 5393 max. Bohr-Ø (1./2. Gang) Stahl Holz Schrauben-Ø, max. Bohrfutterspannbereich Bohrspindelgewinde Gewicht ohne Akku, ca. Akku Temperaturüberwachung Nennspannung Kapazität Gewicht, ca. PSR 9,6 VE-2 PSR 12 VE-2 PSR 14,4 VE-2 PSR 18 VE-2

Zu Ihrer Sicherheit Gangwahlschalter Drehmoment-Einstellring Schnellspannbohrfutter Ein-/Ausschalter Drehrichtungsumschalter Schrauberklinge* Akku* Akku-Entriegelungstaste Softgrip Akku-Schrauber Display Schraubendrehereinsatz (Bit)* Universalbithalter* Sicherungsschraube Innensechskantschlüssel*

• Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang. Bestimmungsgemäßer Gebrauch Das Gerät ist bestimmt zum Eindrehen und Lösen von Schrauben sowie zum Bohren in Holz, Metall, Keramik und Kunststoff. 4 • 2 609 932 287 • 03.10 Gefahrloses Arbeiten mit dem Gerät ist nur möglich, wenn Sie die Bedienungsanleitung und die Sicherheitshinweise vollständig lesen und die darin enthaltenen Anweisungen strikt befolgen. Zusätzlich müssen die allgemeinen Sicherheitshinweise im beigefügten Heft befolgt werden. ■ Schutzbrille tragen. ■ Bei langen Haaren Haarschutz tragen. Nur mit eng anliegender Kleidung arbeiten. ■ Vor jeder Benutzung Gerät und Akku überprüfen. Werden Schäden festgestellt, Gerät nicht weiter benutzen. Reparatur nur von einem Fachmann durchführen lassen. Gerät nie selbst öffnen. ■ Vor allen Arbeiten am Gerät (z. B. Wartung, Werkzeugwechsel, usw.) sowie bei dessen Transport und Aufbewahrung den Drehrichtungsumschalter stets in Mittelstellung bringen. Sonst besteht Verletzungsgefahr bei unbeabsichtigtem Betätigen des Ein- /Ausschalters. Deutsch - 1 2 609 932 287 - Buch Seite 2 Mittwoch, 22. Oktober 2003 1:58 13 ■ Überzeugen Sie sich vor der Benutzung vom sicheren Sitz des Akkus im Gerät. ■ Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung. ■ Gerät gut festhalten: Beim Festziehen können kurzzeitig hohe Reaktionsmomente auftreten. ■ Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand. ■ Niemals Kindern die Benutzung des Gerätes gestatten. ■ Bosch kann nur dann eine einwandfreie Funktion des Gerätes zusichern, wenn das für dieses Gerät vorgesehene Original-Zubehör verwendet wird. Eine wesentlich verkürzte Betriebszeit nach der Aufladung zeigt an, dass die Akkus verbraucht sind und ersetzt werden müssen. ■ Hinweise zum Umweltschutz beachten. Akku und Ladegerät Akku einsetzen ■ Unbedingt die beiliegende Bedienungsanleitung des Ladegerätes lesen! ■ Akku nicht öffnen sowie vor Stoß schützen. Trocken und frostsicher aufbewahren. ■ Erwärmten Akku vor dem Laden abkühlen lassen. ■ Akku vor Hitze und Feuer schützen: Explosionsgefahr! Akku nicht auf Heizkörper ablegen oder längere Zeit starker Sonneneinstrahlung aussetzen, Temperaturen über 50 °C schaden. ■ Den Akku nicht in den Hausmüll, ins Feuer oder ins Wasser werfen. Den Drehrichtungsumschalter 5 auf Mitte = Einschaltsperre stellen und den geladenen Akku 7 in den Griff einrasten lassen. Vor der Inbetriebnahme Akku laden Ein neuer oder längere Zeit nicht verwendeter Akku bringt erst nach ca. 5 Lade- und Entladezyklen seine volle Leistung. Zur Entnahme des Akkus 7 die Entriegelungstasten 8 drücken und den Akku nach unten herausziehen. Keine Gewalt anwenden. Der Akku ist mit einer NTC-Temperaturüberwachung ausgestattet, welche Ladung nur im Temperaturbereich zwischen 0 °C und 45 °C zulässt. Dadurch wird eine hohe Akku-Lebensdauer erreicht. 5 • 2 609 932 287 • 03.10 Werkzeugwechsel Das Bohrfutter 3 durch Drehen öffnen, bis das Werkzeug eingesetzt werden kann. Das Werkzeug einsetzen. Die Hülse des Schnellspannbohrfutters 3 von Hand kräftig zudrehen. Das Bohrfutter wird dadurch automatisch verriegelt. Drehen Sie die Hülse in Gegenrichtung um das Werkzeug zu entnehmen. Schrauben (siehe Bild

Die Schrauberklinge 6 direkt in das Bohrfutter einspannen oder bei Verwendung von Schraubendrehereinsätzen (Bits) 11 zusätzlichen Universalbithalter 12 verwenden. Inbetriebnahme Ein-/Ausschalten Zur Inbetriebnahme des Gerätes den Ein-/Ausschalter 4 drücken und gedrückt halten. Die Maschine läuft je nach Druck auf den Ein-/Ausschalter 4 mit variabler Drehzahl zwischen 0 und Maximum. Leichter Druck bewirkt eine kleine Drehzahl und macht somit einen sanften, kontrollierten Anlauf möglich. Das Gerät nicht so stark belasten, dass es zum Stillstand kommt. Zum Ausschalten des Gerätes den Ein-/Ausschalter 4 loslassen. Mechanische Gangwahl Mit dem Gangwahlschalter 1 können zwei Drehzahlbereiche vorgewählt werden:

Niedrige Drehzahl, große Kraft.

Hohe Drehzahl, geringere Kraft. Die Gänge dürfen nur bei stillstehender Maschine umgeschaltet werden. Rastet der Gang nicht ganz ein, kurz den Ein-/Ausschalter 4 drücken. Deutsch - 2 2 609 932 287 - Buch Seite 3 Mittwoch, 22. Oktober 2003 1:58 13 Vollautomatische Spindelarretierung (Auto-Lock) Bei nicht gedrücktem Ein-/Ausschalter 4 wird die Bohrspindel arretiert. Dies ermöglicht ein schnelles, bequemes und einfaches Wechseln des Einsatzwerkzeuges im Bohrfutter. Umschalten der Drehrichtung Den Drehrichtungsumschalter 5 nur bei Stillstand betätigen. Mit dem Drehrichtungsumschalter 5 wird die Drehrichtung der Maschine umgeschaltet. Bei betätigtem Ein-/Ausa schalter 4 ist dies jedoch nicht möglich. Drehrichtung rechts ( a ) Den Drehrichtungsumschalter nach links bis zum Anschlag durchdrücken (Normalbetrieb: Bohren, Eindrehen von Schrauben etc.). Drehrichtung links ( b ) Den Drehrichtungsumschalter nach rechts bis zum Anschlag durchdrücken (Lösen bzw. Herausdrehen von Schrauben und Muttern). Drehmoment einstellen Bei richtiger Einstellung des Drehmoments öffnet die Überrastkupplung, sobald die Schraube bündig in das Material eingedreht bzw. das eingestellte Drehmoment erreicht ist. Beim Herausdrehen eine höhere Einstellung wählen, bzw. auf das Symbol „Bohren“ stellen. Schwache Einstellung, z. B. kleine Schrauben, weiche Werkstoffe. Starke Einstellung, z. B. große Schrauben, harte Werkstoffe. Bohren Den Drehmoment-Einstellring 2 auf das Symbol „Bohren“ stellen.

6 • 2 609 932 287 • 03.10 Akku-Schrauber Display Das Display 10 wird beim Einsetzen des Akkus 7 aktiviert. Nach einiger Zeit schaltet sich das Display in den Standby-Modus. Das Display 10 kann durch Einsetzen des Akkus 7 oder durch Drücken einer der beiden Tasten am Display wieder aktiviert werden. Bei Temperaturen unter 0 °C ist die Funktion des Displays eingeschränkt. Warnhinweise (siehe Bild

Die Funktion der Warnhinweise ist auch im Standby-Modus gegeben. ➊ Der Akku ist fast entladen: ➯ Laden Sie den Akku auf. ➋ Der Motor ist überhitzt: ➯ Schalten Sie das Gerät ab oder lassen Sie es einige Zeit unbelastet im Leerlauf laufen, um es abzukühlen. Warten Sie, bis die Anzeige erlischt. Einstellungshilfe Die Anzeige dient der Orientierung. Die Werte sind durch einen praktischen Versuch zu überprüfen. Materialwahl (siehe Bild F ) Wählen Sie das zu bearbeitende Material durch (mehrfaches) Drücken der linken Taste aus: ➌ Stahl ➍ Weichholz ➎ Hartholz Das Beispiel zeigt: Hartholz. Anwendungswahl (siehe Bild G ) Wählen Sie den Anwendungsfall durch (mehrfaches) Drücken der rechten Taste aus: ➏ + ➑ Schraube eindrehen (4 Durchmesserbereiche) ➐ + ➑ Loch bohren (2 Durchmesserbereiche) Empfehlung (siehe Bild H ) Die Anzeige liefert eine Empfehlung für die optimale Einstellung Ihres Akku-Bohrschraubers. Stellen Sie die vorgeschlagenen Werte an Ihrem Akku-Bohrschrauber ein. ➒ 1. Gang/2. Gang ➓ Drehmomentbereich (Stufe 1–5, 5–15, 15–25, „Bohren“) Das Beispiel zeigt: 2. Gang, Drehmomentbereich 5–15. Deutsch - 3 2 609 932 287 - Buch Seite 4 Mittwoch, 22. Oktober 2003 1:58 13 Bohrfutter wechseln Wartung und Reinigung ■ Vor allen Arbeiten am Gerät den Akku herausnehmen. Das Bohrfutter ist gegen das Lösen von der Bohrspindel mit der Sicherungsschraube 13 gesichert. Das Bohrfutter ganz öffnen und die Sicherungsschraube 13 durch Drehen im Uhrzeigersinn vollständig herausschrauben (siehe Bild B ). Bohrfutter lösen (siehe Bild

Die Maschine auf eine standfeste Unterlage (z. B. Werkbank) legen. Die Maschine festhalten und das Bohrfutter wie eine Schraube durch Linksdrehen lösen (➊). Ein festsitzendes Bohrfutter wird durch einen Schlag auf den langen Schaft des Innensechskantschlüssels 14 gelöst. Bohrfutter festziehen (siehe Bild

Die Montage des Bohrfutters erfolgt in umgekehrter Reihenfolge (➋). Arbeitshinweise Softgrip Die rückseitig angebrachte Griff-Fläche 9 (Softgrip) erhöht die Abrutschsicherheit und sorgt dadurch für bessere Griffigkeit und Handlichkeit des Gerätes. Durch die Gummierung wird gleichzeitig eine vibrationshemmende Wirkung erzielt. Tipps ■ Verwenden Sie nur zum Schraubenkopf passende Schrauberklingen/Bits. ■ Bei Eindrehen größerer, längerer Schrauben in harten Werkstoffen am besten vorbohren. ■ Beim Bohren in Metall nur einwandfreie geschärfte HSS-Bohrer (HSS = HochleistungsSchnell-Schnittstahl) verwenden. Entsprechende Qualität garantiert das Bosch-Zubehör-Programm. 7 • 2 609 932 287 • 03.10 ■ Vor allen Arbeiten am Gerät den Akku herausnehmen. ■ Gerät und Lüftungsschlitze stets sauber halten, um gut und sicher zu arbeiten. Sollte das Gerät trotz sorgfältiger Herstellungsund Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge ausführen zu lassen. Bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Bestellnummer laut Typenschild des Gerätes angeben. Umweltschutz Rohstoffrückgewinnung statt Müllentsorgung Gerät, Zubehör und Verpackung sollten einer umweltgerechten Wiederverwertung zugeführt werden. Diese Anleitung ist aus chlorfrei gefertigtem Recycling-Papier hergestellt. Zum sortenreinen Recycling sind Kunststoffteile gekennzeichnet. Nickel-Cadmium-Akku: Wenn Ihr Produkt mit einem Nickel-CadmiumAkku ausgerüstet ist, muss der Akku gesammelt, recycelt oder auf umweltfreundliche Weise entsorgt werden. Defekte oder verbrauchte Akkus müssen gemäß Richtlinie 91/157/EWG recycelt werden. Nicht mehr gebrauchsfähige Akkus /Batterien können direkt abgegeben werden bei: Deutschland Recyclingzentrum Elektrowerkzeuge Osteroder Landstraße 3 37589 Kalefeld Schweiz Batrec AG 3752 Wimmis BE In Deutschland sind nicht mehr gebrauchsfähige Geräte zum Recycling beim Handel abzugeben oder (ausreichend frankiert) direkt einzuschicken an: Recyclingzentrum Elektrowerkzeuge Osteroder Landstraße 3 37589 Kalefeld Deutsch - 4 2 609 932 287 - Buch Seite 5 Mittwoch, 22. Oktober 2003 1:58 13 Geräusch-/Vibrationsinformation Messwerte ermittelt entsprechend EN 50 260. Der A-bewertete Schalldruckpegel des Gerätes ist typischerweise kleiner als 70 dB (A). Der Geräuschpegel beim Arbeiten kann 85 dB (A) überschreiten. Gehörschutz tragen! Die Hand-Arm-Vibration ist typischerweise niedriger als 2,5 m/s2. Service und Kundenberater Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie unter: www.bosch-pt.com www.powertool-portal.de, das Internetportal für Heimwerker und Gartenfreunde www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker Akademie Deutschland Robert Bosch GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld ✆ Service: ....................................... 01 80 - 3 35 54 99 Fax: ........................................... +49 (0) 55 53 / 20 22 37 ✆ Kundenberater: ...................... 01 80 - 3 33 57 99 Österreich ABE Service GmbH Jochen-Rindt-Straße 1 1232 Wien ✆ Service: ..................................... +43 (0)1 / 61 03 80 Fax: ............................................... +43 (0)1 / 61 03 84 91 ✆ Kundenberater: ............ +43 (0)1 / 797 22 3066 E-Mail: abe@abe-service.co.at Schweiz Service: ................................. +41 (0)1 / 8 47 16 16 Fax: .................................................. +41 (0)1 / 8 47 16 57 ✆ Kundenberater: ...... Grüne Nr. 0 800 55 11 55

Konformitätserklärung Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 50 260 (Akku-Geräte) bzw. EN 60 335 (Akku-Ladegeräte) gemäß den Bestimmungen der Richtlinien 73/23/EWG, 89/336/EWG, 98/37/EG. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Änderungen vorbehalten 8 • 2 609 932 287 • 03.10 Deutsch - 5 2 609 932 287 - Buch Seite 1 Mittwoch, 22. Oktober 2003 1:58 13 Tool Specifications Cordless screwdriver Order number No-load speed 1st gear 2nd gear Torque adjustment range max. torque for hard/soft screwdriving application according to ISO 5393 Maximum drilling Ø (1st/2nd gear) Steel Wood Screw diameter, max. Chuck clamping range Drill spindle thread Weight without battery, approx. Battery Temperature control Rated voltage Capacity Weight, approx. PSR 9,6 VE-2
