PSR 12 VE-2 - Perceuse BOSCH - Notice d'utilisation et mode d'emploi gratuit

Tension batterie	12 V
Type de batterie	NiCd
Capacité batterie	1,5 Ah
Couple maximal de vissage	24 Nm
Nombre de vitesses mécaniques	2
Positions de réglage du couple	10 positions + position perçage
Diamètre de perçage max (bois)	20 mm
Diamètre de perçage max (acier)	10 mm
Mode percussion	Non
Mandrin	Automatique sans clé
Poids avec batterie	1,6 kg
Référence fabricant	0603943508

FOIRE AUX QUESTIONS - PSR 12 VE-2 BOSCH

Comment charger la batterie du Bosch PSR 12 VE-2 ?

Retirez la batterie en appuyant sur le bouton de déverrouillage situé sur la poignée, puis insérez-la dans le chargeur fourni. Branchez le chargeur sur secteur et attendez que le voyant signale la fin de charge. N'utilisez que le chargeur Bosch d'origine pour ne pas endommager les cellules NiCd 12 V.

Combien de temps faut-il pour charger la batterie ?

La batterie NiCd 12 V / 1,5 Ah se recharge en environ 3 heures avec le chargeur standard livré. Evitez de laisser la batterie branchée une fois la charge terminée, car la surcharge dégrade les accumulateurs NiCd sur le long terme.

Comment régler le couple de serrage ?

Tournez la bague de réglage du couple (juste derrière le mandrin) pour choisir l'une des 10 positions numérotées ou la position perçage (symbole foret). Les positions basses (1 à 4) conviennent aux petites vis dans les matériaux tendres, les positions hautes (7 à 10) aux vis plus grosses dans les matériaux durs.

Comment passer d'une vitesse à l'autre ?

Le PSR 12 VE-2 possède 2 vitesses mécaniques sélectionnables via le commutateur situé sur le dessus du corps. La vitesse 1 (basse) offre plus de couple pour le vissage intensif, la vitesse 2 (haute) est adaptée au perçage rapide. Ne changez jamais de vitesse lorsque le moteur tourne.

La perceuse s'arrête brusquement, que faire ?

Ce comportement indique le plus souvent une batterie déchargée : remplacez-la par la batterie de rechange et mettez la première en charge. Si le problème persiste batterie pleine, vérifiez que la bague de couple n'est pas en position trop basse, ce qui déclencherait l'embrayage avant d'atteindre la résistance souhaitée.

Comment installer ou retirer un foret ou un embout ?

Le mandrin automatique s'actionne à la main, sans clé. Tournez la bague avant du mandrin dans le sens antihoraire pour l'ouvrir, insérez le foret ou l'embout à queue hexagonale ou cylindrique, puis serrez en tournant dans le sens horaire jusqu'au déclic. Pour retirer l'accessoire, tournez de nouveau dans le sens antihoraire.

Quelle est la capacité de perçage du PSR 12 VE-2 ?

La perceuse perce jusqu'à 20 mm dans le bois et jusqu'à 10 mm dans le métal. Elle ne dispose pas de mode percussion et n'est pas adaptée au perçage dans la maçonnerie ou le béton.

La batterie NiCd se décharge très vite, comment réagir ?

Les batteries NiCd perdent de la capacité avec le temps et les cycles de charge. Si la batterie ne tient plus, remplacez-la par une batterie Bosch 12 V NiCd compatible, disponible chez des revendeurs de pièces détachées spécialisés. Evitez de stocker la batterie complètement vide : une charge partielle (40 à 50 %) avant une longue période d'inutilisation prolonge sa durée de vie.

Comment inverser le sens de rotation pour dévisser ?

L'interrupteur de sens de rotation est situé juste au-dessus de la gâchette. Poussez-le vers la gauche pour le sens antihoraire (dévissage), vers la droite pour le sens horaire (vissage et perçage). Attendez toujours que l'outil soit complètement arrêté avant de basculer cet interrupteur.

Peut-on utiliser d'autres batteries 12 V Bosch sur cette perceuse ?

La PSR 12 VE-2 accepte les batteries Bosch 12 V NiCd à connecteur compatible de la même génération. Les batteries Li-Ion Bosch 12 V MAX (gamme plus récente) ne sont pas interchangeables avec ce modèle en raison d'un boîtier et d'un connecteur différents. Vérifiez la compatibilité avant tout achat de batterie de remplacement.

Comment entretenir et ranger correctement la perceuse ?

Après chaque utilisation, retirez les copeaux du mandrin et essuyez l'outil avec un chiffon sec et propre. Rangez la perceuse dans sa valise de transport, à l'abri de l'humidité et des températures extrêmes. Si vous ne l'utilisez pas pendant plusieurs semaines, stockez les batteries à moitié chargées pour préserver leur capacité.

MODE D'EMPLOI PSR 12 VE-2 BOSCH

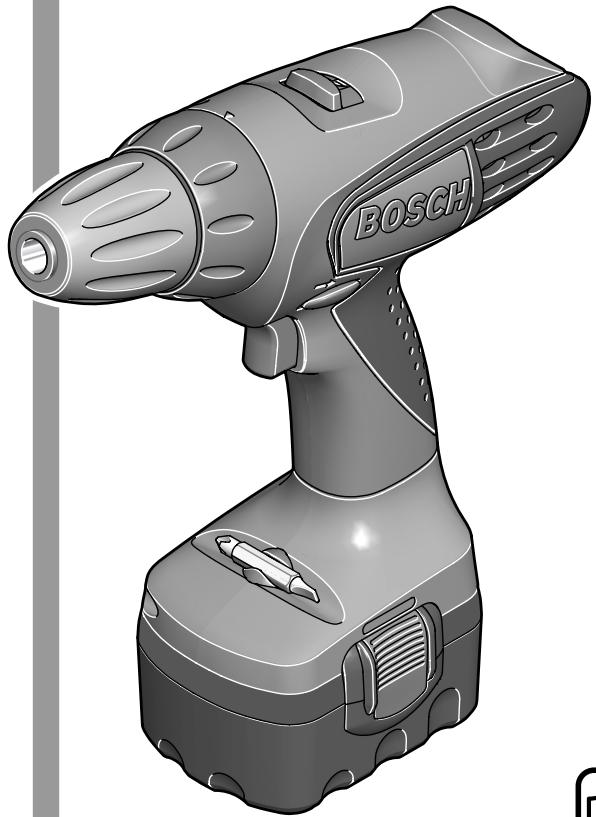

Instructions d'emploi

• Des idées en action.

PSR 9,6 VE-2

PSR 12 VE-2

PSR 14,4 VE-2

PSR 18 VE-2

PSR 9,6 VE-2

PSR 12 VE-2

PSR 14,4 VE-2

PSR 18 VE-2

3 · 2609932287 · 03.10

Akku-Bohrschrauber		PSR 9,6 VE-2	PSR 12 VE-2	PSR 14,4 VE-2	PSR 18 VE-2
Bestellnummer		0 603 943 6..	0 603 943 5..	0 603 943 4..	0 603 943 3..
Leerlaufdrehzahl
1. Gang	[mi:n-1]	0-390	0-390	0-400	0-400
2. Gang	[mi:n-1]	0-1 250	0-1 250	0-1 250	0-1 250
Drehmomeinteinstellbereich	[Nm]	0,7-9,0	0,7-9,0	0,7-9,0	0,7-9,0
max. Drehmoment harter/weicher Schraubfall nachISO 5393	[Nm]	22/8	24/12	30/16	42/22
max. Bohr-Ø (1./2. Gang)Stahl	[mm]	10/8	10/10	10/10	12/12
Holz	[mm]	18/16	20/19	28/20	30/22
Schrauben-Ø, max.	[mm]	6	6	7	8
Bohrfutterspannbereich	[mm]	1-10	1-10	1-10	1-10
Bohrspindelgewinde		3/8"	3/8"	3/8"	3/8"
Gewicht ohne Akku, ca.	[kg]	1,0	1,0	1,0	1,2
Akku
Temperaturüberwachung		NTC	NTC	NTC	NTC
Nennspannung	[V=]	9,6	12	14,4	18
Kapazität	[Ah]	1,5	1,5	1,5	1,5
Gewicht, ca.	[kg]	0,5	0,6	0,75	1,0

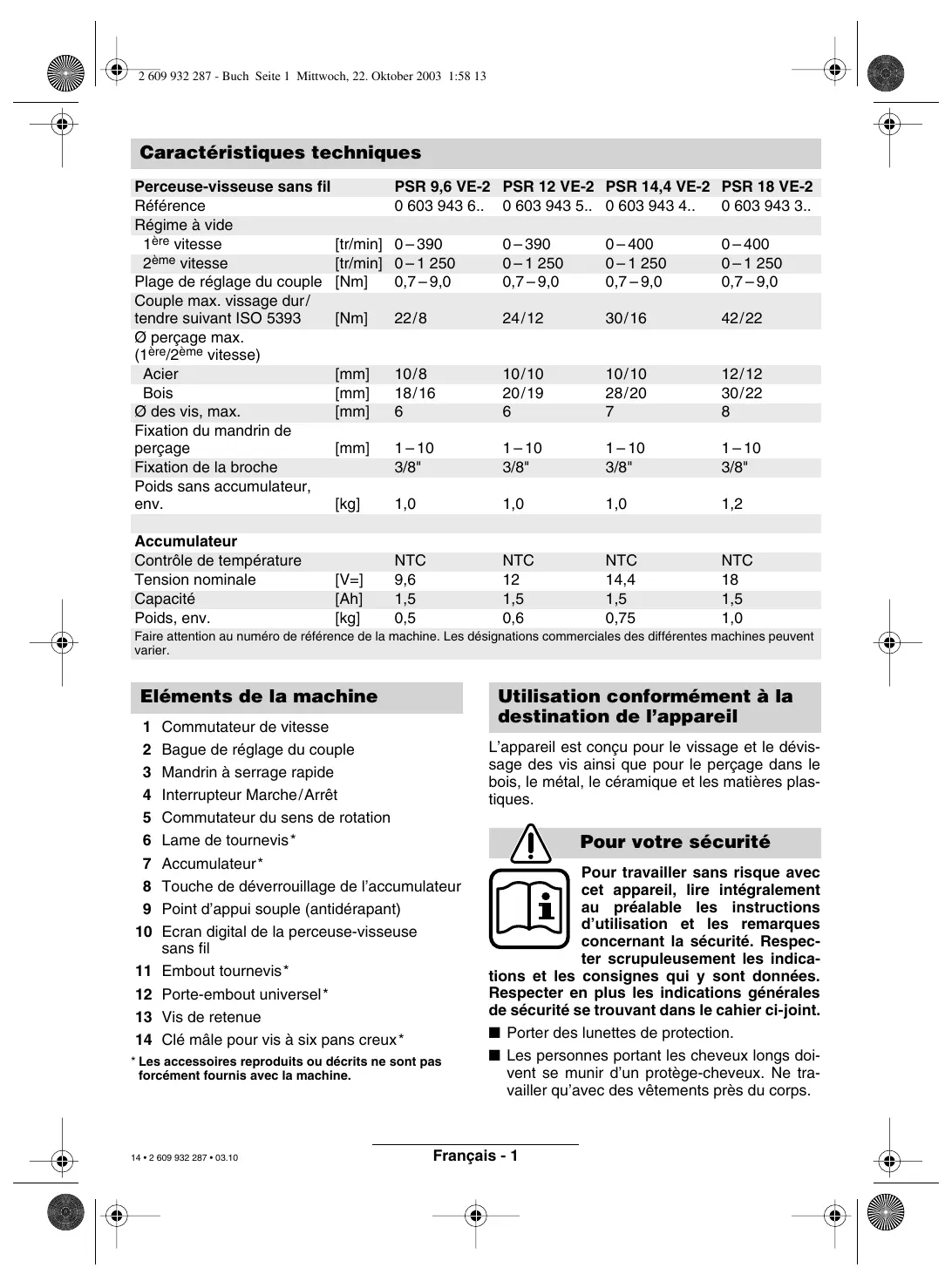

Perceuse-visseuse sans fil		PSR 9,6 VE-2	PSR 12 VE-2	PSR 14,4 VE-2	PSR 18 VE-2
Référence		0 603 943 6..	0 603 943 5..	0 603 943 4..	0 603 943 3..
Régime à vide
1ère vitesse	[tr/min]	0–390	0–390	0–400	0–400
2ème vitesse	[tr/min]	0–1 250	0–1 250	0–1 250	0–1 250
Plage de réglage du couple	[Nm]	0,7–9,0	0,7–9,0	0,7–9,0	0,7–9,0
Couple max. vissage dur/tendre suivant ISO 5393	[Nm]	22/8	24/12	30/16	42/22
Ø perçage max.(1ère/2ème vitesse)
Acier	[mm]	10/8	10/10	10/10	12/12
Bois	[mm]	18/16	20/19	28/20	30/22
Ø des vis, max.	[mm]	6	6	7	8
Fixation du mandrin deperçage	[mm]	1–10	1–10	1–10	1–10
Fixation de la broche		3/8"	3/8"	3/8"	3/8"
Poids sans accumulateur,env.	[kg]	1,0	1,0	1,0	1,2

Accumulateur

Contrôle de température		NTC	NTC	NTC	NTC
Tension nominale	[V=]	9,6	12	14,4	18
Capacité	[Ah]	1,5	1,5	1,5	1,5
Poids, env.	[kg]	0,5	0,6	0,75	1,0

Faites attention au numéro de référence de la machine. Les désignations commerciales des différentes machines peuvent varier.

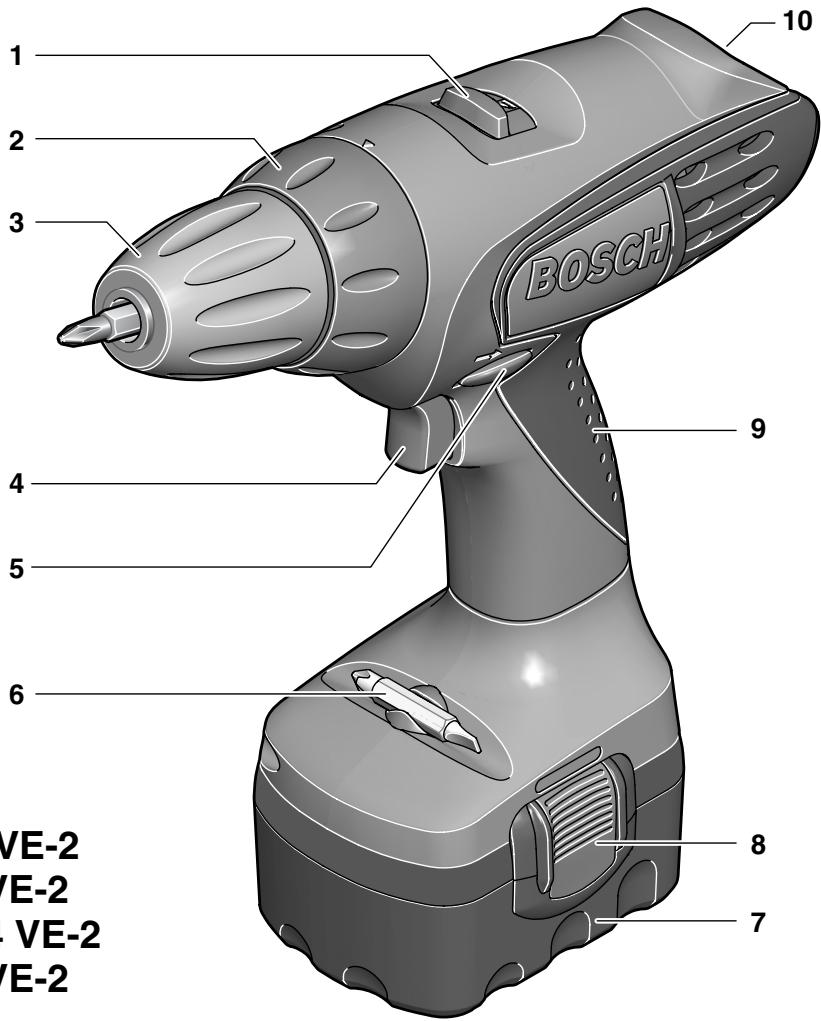

Éléments de la machine

1 Commutateur de vitesse 2 Bague de réglage du couple 3 Mandrin à serrage rapide 4 Interrupteur Marche/Arrêt 5 Commutateur du sens de rotation 6 Lame de tournevis 7 Accumulateur 8 Touche de déverrouillage de l'accumulateur 9 Point d'appui (antidérapant) 10 Écran digital de la perceuse-visseuse sans fil 11 Embout tournevis 12 Porte-embout universel 13 Vis de retenue 14 Clé mâle pour vis à six pans creux * Les accessoires reproduits ou décrits ne sont pas forcément fournis avec la machine.

Utilisation conformément à la destination de l'appareil

L'appareil est conçu pour le vissage et le dévissage des vis ainsi que pour le perçage dans le bois, le métal, la céramique et les matières plastiques.

Pour votre sécurité

Pour travailler sans risque avec cet appareil, lire intégralement au préalable les instructions d'utilisation et les remarques concernant la sécurité. Respecter scrupuleusement les indications

tions et les consignes qui y sont données. Respecter en plus les indications générales de sécurité se trouvant dans le cahier ci-joint.

Porter des lunettes de protection. Les personnes portant les cheveux longs doivent se munir d'un protège-cheveux. Ne travailler qu'avec des vêtements près du corps.

Avant chaque utilisation, vérifier l'appareil et l'accumulateur. Ne jamais mettre en marche un appareil endommagé. Les réparations ne doivent être confiées qu'à un spécialiste. Ne jamais ouvrir l'appareil soi-même. Avant d'effectuer des travaux sur l'appareil (p. ex. travaux d'entretien, changement d'outils, etc.) et avant de le transporter ou de le stocker, toujours mettre le commutateur de sens de rotation en position médiane. Sinon, il y a risque de blessure lorsqu'on appuie par mégarde sur l'interrupteur Marche/Arrêt. Avant utilisation, toujours contrôler que l'accumulateur est correctement en place. Utiliser des détecteurs appropriés afin de déceler des conduites cachées ou consulter les entreprises de distribution (de gaz et d'électricité) locales.

Un contact avec des conduites d'électricité peut provoquer un incendie ou un choc électrique. L'endommagement d'une conduite de gaz peut provoquer une explosion. La perforation d'une conduite d'eau provoque des dégâts matériels.

■ Bien tenir la machine : Lors du vissage, il peut y avoir des couples de réaction élevés. ■ Bloquer la pièce à travailler. Une pièce à travailler serrée par des dispositifs de serrage ou dans un étau est fixée de manière plus sûre que si elle est seulement tenue d'une main. Ne jamais permettre aux enfants d'utiliser cet appareil. Bosch ne peut garantir un fonctionnement impeccable que si les accessoires Bosch d'origine prévus pour cet appareil sont utilisés.

Accumulateur et chargeur

Lire absolument le mode d'emploi du chargeur ci-joint ! Ne pas ouvrir l'accumulateur. Le protéger de tout choc mécanique. L'entreposer dans un endroit sec et à l'abri du gel. Avant de recharger un accumulateur surchauffé, le laisser refroidir. Protéger l'accumulateur contre toute exposition à la chaleur ou au feu : risque d'explosion ! Ne pas poser l'accumulateur sur un corps chaud (radiateur, par exemple). Ne pas l'exposer trop longtemps à un fort ensoleillement. Les températures dépassant 50°C lui sont néfastes. Ne pas jeter l'accumulateur à la poubelle, ni dans les flammes ou dans l'eau.

Recharge de l'accumulateur

Un accumulateur neuf ou un accumulateur qui n'a pas été utilisé pendant une période assez longue n'atteint sa pleine puissance qu'après environ cinq cycles de charge et de décharge.

Pour sortir l'accumulateur 7, appuyer sur les boutons de déverrouillage 8 et tirer l'accumulateur vers le bas. Ne pas forcer.

L'accumulateur est doté d'un dispositif de surveillance de la température NTC ne permettant la charge que dans une plage de température comprise entre 0°C et 45°C. La longévité de l'accumulateur s'en trouve ainsi accrue.

Si le temps de service des accus se raccourcit considérablement après un processus de charge, cela indique que les accus sont usés et qu'ils doivent être remplacés.

Observer les consignes relatives à la protection de l'environnement.

Changement de l'outil

Ouvrir le mandrin de perçage 3 par un mouvement de rotation jusqu'à ce que l'outil puisse être monté. Monter l'outil.

Bien visser la douille du mandrin de perçage à serrage rapide 3 en la tournant fortement à la main. Le mandrin de perçage se trouve alors verrouillé automatiquement.

Tourner le corps dans le sens inverse pour retirer l'outil.

Vissage (voir figure A)

Serrer les lames de tournevis 6 directement dans le mandrin de perçage. En cas d'utilisation d'embouts tournevis (bits) 11, utiliser en plus un porte-embout universel 12.

Mise en place de l'accumulateur

Mettre le commutateur du sens de rotation 5 en position médiane = verrouillage de mise en fonctionnement et faire encliqueter l'accumulateur chargé dans la poignée.

Mise en fonctionnement / Arrêt

Afin de mettre l'appareil en fonctionnement, appuyer et le maintenir appuyé.

En fonction de la pression exercée , l'appareil fonctionne à une vitesse comprise entre 0 et le maximum. Une légère pression fait tourner l'appareil à petite vitesse, ce qui permet un démarrage précis et en douceur. Ne pas trop solliciter l'appareil qui risque sinon de s'arrêter.

Afin d'arrêter l'appareil, relâche .

Commutation mécanique de la vitesse

Le commutateur de vitesse permet de sélectionner deux plages de vitesse de rotation :

1ère vitesse : Petite vitesse, force élevée.

2ᵉ vitesse : Vitesse élevée, force faible.

On ne peut changer de vitesse que lorsque la machine est à l'arrêt. Si la vitesse ne s'enclenche pas complètement, appuyer un court instant sur l'interrupteur Marche/Arrêt 4.

Blocage de broche automatique (Auto-Lock)

Lorsque l'interrupteur Marche/Arrêt 4 n'est pas actionné, la broche de perçage est bloquée.

Ceci permet de remplacer l'outil utilisé dans le mandrin de manière rapide, aisée et facile.

N'actionner le commutateur du sens de rotation qu'à l'arrêt total de l'appareil.

Le sens de rotation de l'appareil peut être modifié à l'aide du . Cela n'est toutefois pas possible en actionnant l'interrupteur Marche/Arrêt 4.

Rotation à droite (a)

Pousser à fond le commutateur du sens de rotation vers la gauche (service normal : perçage, vissage, etc.).

Rotation à gauche (b)

Repousser à fond le commutateur du sens de rotation vers la droite « Rotation à droite » (pour les travaux de desserrage, de dévissage de vis et d'écrous).

Réglage du couple

Le réglage est correct lorsque l'embrayage à crans est déclenché dès que la tête de la vis affleure le matériau ou que le couple préréglé est atteint. Pour dévisser, choisir un réglage plus élevé, ou régler sur le symbole « Perçage ».

1 Couple réduit, p. ex. petites vis, matériaux tendres.

25 Couple élevé, p. ex. vis de taille importante, matières dures.

Perçage

Positionner la bague de réglage du couple 2 sur le symbole « Perçage ».

Écran digital de la perceuse-visseuse sans fil

L'écran digital 10 est activé une fois que l'accumulateur 7 est mis en place.

Après un certain temps, l'écran digital se met en mode veille. Pour réactiver l'écran digital 10, mettez en place l'accumulateur 7 ou appuyez sur l'une des deux touches se trouvant sur l'écran digital.

Le fonctionnement de l'écran digital se trouve réduit à des températures inférieures à 0°C.

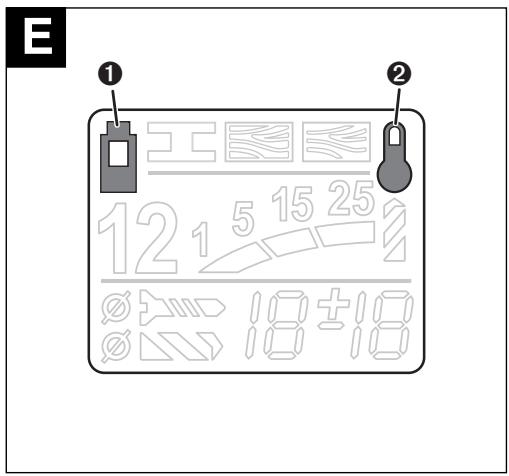

Avertissements (voir figure E)

Les avertissements sont indiqués même en mode de veille.

L'accumulateur est presque déchargé : ⇒ Recharger l'accumulateur. Le moteur est trop chaud : ⇒ Arrêter l'appareil ou le laisser tourner à vide pendant un certain temps afin de le refroidir.

Attendre que l'affichage s'éteigne.

Aide de réglage

L'affichage est donné à titre de référence. Les valeurs de réglage doivent être contrôlées par un essai pratique.

Choix du matériel (voir figure F)

Choisir le matériel à travailler en appuyant (plusieurs fois) sur la touche gauche :

Acier, bois tendre, bois dur. Ici, à titre d'exemple : bois dur.

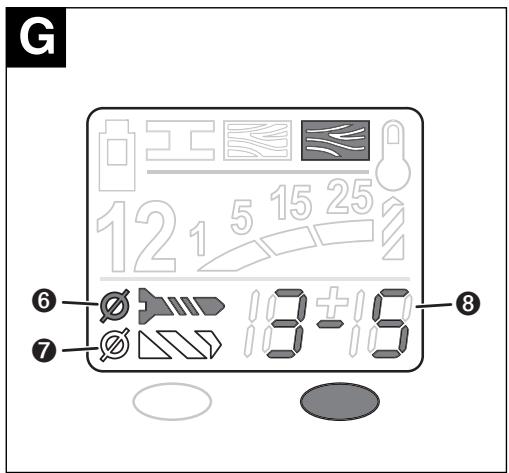

Sélection de l'utilisation (voir figure G)

Sélectionner le travail à effectuer en appuyant (plusieurs fois) sur la touche droite :

• Visser une vis (4 plages de diamètres) • Percer un trou (2 plages de diamètres)

Recommandation (voir figure H)

L'affichage vous donne une recommandation pour un réglage optimal de votre perceuse-visseuse sans fil. Réglez les valeurs recommandées sur votre perceuse-visseuse sans fil.

1ère vitesse / 2ème vitesse. Plage de couple (positions 1-5, 5-15, 15-25, « Perçage »).

Ici, à titre d'exemple : 2ème vitesse, plage de couple 5-15.

Avant toute intervention sur l'appareil proprement dit, retirer l'accumulateur.

Le mandrin de perçage est fixé à l'aide de la vis de blocage 13 qui l'empêche de se détacher de la broche de perçage. Ouvrir complètement le mandrin de perçage et dévisser complètement la vis de blocage 13 par un mouvement de rotation dans le sens des aiguilles d'une montre (voir figure B).

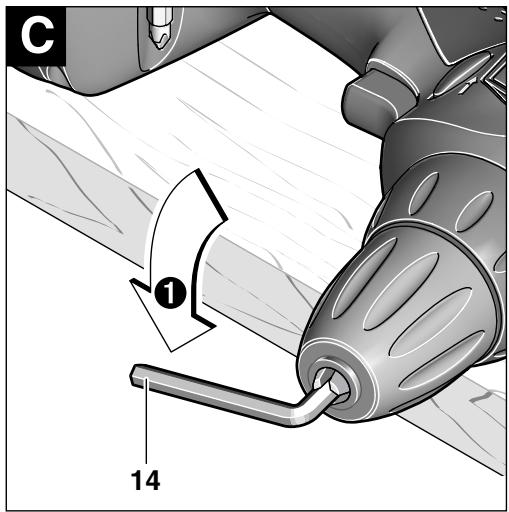

Desserrer le mandrin (voir figure C).

Poser la machine sur un support stable (p. ex. établi). Maintenir la machine et dévisser le mandrin comme si c'était une vis, en tournant à gauche (1). Un mandrin qui serait trop serré peut être desserré en donnant un léger coup sur le côté le plus long de la clé mâle coudée pour vis à six pans creux 14.

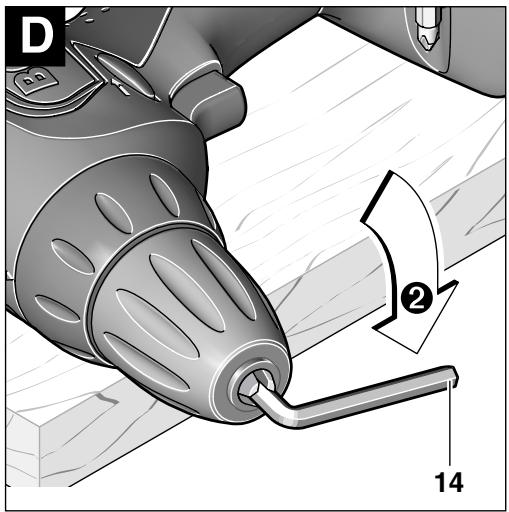

Serrer le mandrin (voir figure D)

Pour monter le mandrin, procéder en sens inverse (2).

Softgrip

La surface arrêtée de la poignée 9 évite un glissement de la main et permet ainsi une meilleure maniabilité de l'appareil.

Grâce au revêtement en caoutchouc, les vibrations sont également atténuées.

Conseils d'utilisation

N'utiliser que des lames de tournevis et des embouts de vissage adaptés à la tête de la vis. Lors du vissage de vis de taille et de longueur importantes dans des matériaux durs, il est recommandé de percer un avant-trou. Lors du perçage dans les métaux, n'utiliser que des forets HSS en bon état et bien affûtés (HSS = aciers super rapides). Le programme d'accessoires Bosch garantit la qualité des forets.

Nettoyage et entretien

Avant toute intervention sur l'appareil proprement dit, retirer l'accumulateur. Pour obtenir un travail sûr et satisfaisant, nettoyer régulièrement l'appareil ainsi que ses ouïes de refroidissement.

Si, malgré tous les soins apportés à la fabrication et au contrôle de l'appareil, celui-ci venait à avoir un défaut, la réparation ne doit être confiée qu'à une station de service après-vente agréée pour outillage Bosch.

Pour toute commande de renseignements ou de pièces de rechange, nous préciser impérativement le numéro de référence à dix chiffres de la machine.

Récupération des matières premières plutôt qu'élimination des déchets

Les machines, comme d'ailleurs leurs accessoires et emballages, doivent pouvoir suivre une voie de recyclage appropriée.

Ce manuel d'instructions a été fabriqué à partir d'un papier recyclé blanchi sans chlore.

Nos pièces plastiques ont ainsi été marquées en vue d'un recyclage sélectif des différents matériaux.

Accumulateur Nickel-Cadmium : Au cas où votre produit serait équipé d'un accumulateur Nickel-Cadmium, celui-ci doit être récupéré, recyclé ou éliminé en conformité avec les réglementations relatives à l'environnement.

Les accus usés ou défectueux doivent être recyclés conformément à la directive 91/157/CEE.

Les accus/piles dont on ne peut plus se servir peuvent être déposés directement auprès de :

Suisse

Batrec AG

3752 Wimmis BE

Bruits et vibrations

Valeurs de mesure obtenues conformément à la norme européenne EN 50620.

La mesure réelle du niveau sonore de l'outil est inférieure à 70 dB (A).

Le niveau sonore en fonctionnement peut dépasser 85 dB (A).

Munissez-vous d'une protection acoustique !

La vibration de l'avant-bras est inférieure à 2,5 m/s².

Service après-vente

Vous trouverez des vues éclatées ainsi que des informations concernant les pièces de rechange sous :

www.bosch-pt.com

Information par Minitel 11

Nom : Bosch Outillage

Loc : Saint-Ouen

Dépt : 93

B. P. 67 - 50, Rue Ardoin

93402 Saint-Ouen Cedex

Service conseil client. 01 43 11 90 02

Numéro Vert : 0800 055 051

Belgique

+32 (0)2 / 525 51 43

Fax : +32 (0)2 / 525 54 20

E-Mail: [e-mail]

Suisse

[phone] Fax. [phone] Service conseil client 0800 551 155

Déclaration de conformité

Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés : EN 50 260 (appareils sans fil) respectivement EN 60 335 (chargeurs électriques) conformément aux termes des règlementations 73/23/CEE, 89/336/CEE, 98/37/CE.

Sous réserve de modifications.

Atornilladora taladradoraactiona por accumulator		PSR 9,6 VE-2	PSR 12 VE-2	PSR 14,4 VE-2	PSR 18 VE-2
Número de pedido		0 603 943 6..	0 603 943 5..	0 603 943 4..	0 603 943 3..
Revoluciones en vacio
\( 1^a \)velocidad	[min-1]	0-390	0-390	0-400	0-400
\( 2^a \)velocidad	[min-1]	0-1 250	0-1 250	0-1 250	0-1 250
Ajuste del par de giro	[Nm]	0,7-9,0	0,7-9,0	0,7-9,0	0,7-9,0
Par de giro max. en unionesa rosca rígidas/blandassegún ISO 5393	[Nm]	22/8	24/12	30/16	42/22
Ø de perforación max.(1a/2avelocidad)
Acero	[mm]	10/8	10/10	10/10	12/12
Madera	[mm]	18/16	20/19	28/20	30/22
Ø de tornillo, max.	[mm]	6	6	7	8
Capacidad de sujeción delportabrocas	[mm]	1-10	1-10	1-10	1-10
Rosca del husillo de taladrar		3/8"	3/8"	3/8"	3/8"
Peso sin accumulator, aprox.	[kg]	1,0	1,0	1,0	1,2
Accumulador
Control de temperatura		NTC	NTC	NTC	NTC
Tensión nominal	[V=]	9,6	12	14,4	18
Capacidad	[Ah]	1,5	1,5	1,5	1,5
Peso, aprox.	[kg]	0,5	0,6	0,75	1,0
