MANUAL DE USUARIO PSR 12 VE-2 BOSCH

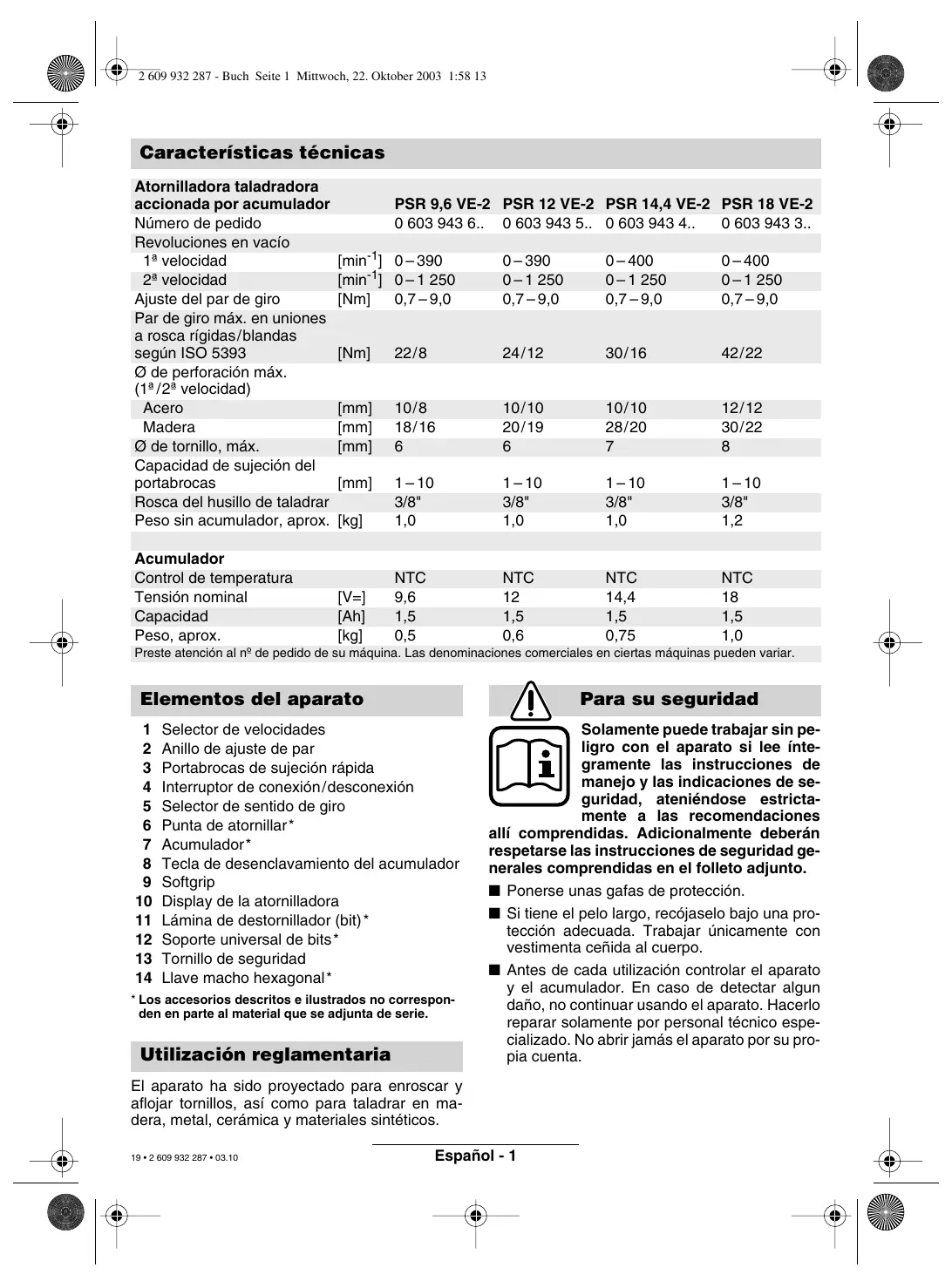

Características técnicas Atornilladora taladradora accionada por acumulador Número de pedido Revoluciones en vacío 1ª velocidad 2ª velocidad Ajuste del par de giro Par de giro máx. en uniones a rosca rígidas/blandas según ISO 5393 Ø de perforación máx. (1ª /2ª velocidad) Acero Madera Ø de tornillo, máx. Capacidad de sujeción del portabrocas Rosca del husillo de taladrar Peso sin acumulador, aprox. Acumulador Control de temperatura Tensión nominal Capacidad Peso, aprox. Preste atención al nº de pedido de su máquina. Las denominaciones comerciales en ciertas máquinas pueden variar. Elementos del aparato

Para su seguridad Selector de velocidades Anillo de ajuste de par Portabrocas de sujeción rápida Interruptor de conexión/desconexión Selector de sentido de giro Punta de atornillar* Acumulador* Tecla de desenclavamiento del acumulador Softgrip Display de la atornilladora Lámina de destornillador (bit)* Soporte universal de bits* Tornillo de seguridad Llave macho hexagonal*

• Los accesorios descritos e ilustrados no corresponden en parte al material que se adjunta de serie. Utilización reglamentaria Solamente puede trabajar sin peligro con el aparato si lee íntegramente las instrucciones de manejo y las indicaciones de seguridad, ateniéndose estrictamente a las recomendaciones allí comprendidas. Adicionalmente deberán respetarse las instrucciones de seguridad generales comprendidas en el folleto adjunto. ■ Ponerse unas gafas de protección. ■ Si tiene el pelo largo, recójaselo bajo una protección adecuada. Trabajar únicamente con vestimenta ceñida al cuerpo. ■ Antes de cada utilización controlar el aparato y el acumulador. En caso de detectar algun daño, no continuar usando el aparato. Hacerlo reparar solamente por personal técnico especializado. No abrir jamás el aparato por su propia cuenta. El aparato ha sido proyectado para enroscar y aflojar tornillos, así como para taladrar en madera, metal, cerámica y materiales sintéticos. 19 • 2 609 932 287 • 03.10 Español - 1 ■ Siempre colocar en posición central el selector del sentido de giro antes de cualquier manipulación en el aparato (p. ej. mantenimiento, cambio de útil, etc.) así como al transportarlo y guardarlo. En caso contrario existe el riesgo de lesión al accionar accidentalmente el interruptor de conexión / desconexión. ■ Asegúrese antes de su utilización que el acumulador esté firmemente sujeto en el aparato. ■ Utilice unos instrumentos de exploración adecuados para detectar tuberías y cables ocultos, o consulte a su compañía abastecedora local. El contacto con cables eléctricos puede provocar un incendio o sacudida eléctrica. El deterioro de tuberías de gas puede producir una explosión. La perforación de una tubería de agua puede causar daños materiales. ■ Sujetar el aparato firmemente: al trabajar pueden presentarse brevemente unos pares de reacción elevados. ■ Asegure la pieza de trabajo. Una pieza de trabajo fijada con unos dispositivos de sujeción, o en un tornillo de banco, se mantiene sujeta de forma mucho más segura que con la mano. ■ Jamás permita que los niños utilicen el aparato. ■ Bosch solamente puede garantizar el funcionamiento correcto del aparato si se utilizan los accesorios originales previstos. Acumulador y cargador ■ ¡Es imprescindible leer las instrucciones de manejo del cargador que se adjuntan! ■ No abrir el acumulador, y protegerlo contra golpes. Guardarlo en un lugar seco y libre de heladas. ■ Dejar enfriar un acumulador caliente antes de cargarlo. ■ Proteger el acumulador del calor y del fuego: ¡Peligro de explosión! No depositar el acumulador sobre radiadores ni exponerlo durante tiempo prolongado al sol; las temperaturas por encima de los 50 °C pueden dañarlo. ■ No tirar el acumulador a la basura, fuego o agua. Antes de la puesta en funcionamiento Carga del acumulador Un acumulador nuevo o que no haya sido usado durante largo tiempo alcanza su plena potencia después de aprox. 5 ciclos de carga y descarga. 20 • 2 609 932 287 • 03.10 Para desmontar el acumulador 7 presionar las teclas de desenclavamiento 8 y sacarlo, tirando de él hacia abajo sin brusquedad. El acumulador está equipado con un sensor de temperatura NTC que solamente permite la carga a temperaturas entre 0 °C y 45 °C. Con esto se consigue una larga duración del acumulador. Si después de cargar los acumuladores el tiempo de funcionamiento fuese muy reducido, ello es señal de que están agotados y deben sustituirse. ■ Ténganse en cuenta las instrucciones para protección del medio ambiente. Cambio de útil Abrir suficientemente el portabrocas 3 e insertar el útil. Apretar firmemente a mano el casquillo del portabrocas de sujeción rápida 3. De esta manera se enclava automáticamente el portabrocas. Girar el casquillo en dirección contraria para retirar el útil. Sujetar la punta de atornillar 6 directamente en el portabrocas, o en caso de utilizar láminas de destornillador (bits) 11, emplear adicionalmente un portaláminas universal 12. Puesta en servicio Montaje del acumulador Colocar el selector de sentido de giro 5 en la posición del centro = bloqueador de conexión, e insertar en la empuñadura, hasta que enclave, el acumulador cargado 7. Conexión y desconexión Para la puesta en marcha del aparato presionar y mantener accionado el interruptor de conexión/ desconexión 4. La máquina funciona con un número de revoluciones variable entre 0 y máximo según la presión ejercida sobre el interruptor de conexión/desconexión 4. Presionándolo ligeramente, se consigue un régimen de giro reducido, lo que permite una puesta en marcha suave y controlada. No solicitar el aparato de manera que llegue a detenerse. Para desconectar el aparato soltar el interruptor de conexión/desconexión 4. Español - 2 Selector mecánico de velocidad Taladrar Con el selector de velocidades 1 pueden ajustarse dos márgenes de velocidad: 1ª velocidad: Velocidad de giro baja, par elevado. 2ª velocidad: Velocidad de giro elevada, par bajo. Las velocidades deben conectarse únicamente con la máquina detenida. Si la velocidad entrase con dificultad, presionar brevemente el interruptor de conexión/desconexión 4. Enclavamiento automático del husillo (Auto-Lock) El husillo de taladrar se mantiene enclavado al no accionar el interruptor de conexión /desconexión 4. Ello permite cambiar el útil montado en el portabrocas de forma sencilla, cómoda y rápida. Conmutación del sentido de giro Accionar el selector de sentido de giro 5 solamente con el aparato detenido. El selector de sentido de giro 5 sirve para invertir el sentido de giro de la máquina. Ello no es posible, sin embargo, si se mana tiene presionado el interruptor de conexión/desconexión 4. Dirección de giro a derechas ( a ) Girar a la izquierda hasta el tope el selector de sentido de giro (modo de operación normal: taladrar, atornillar, etc.). Dirección de giro a izquierdas ( b ) Presionar hasta el tope hacia la derecha el selector de sentido de giro (para aflojar o desenroscar tornillos y tuercas). Ajuste del par Si el ajuste es correcto, se activa el embrague limitador en el momento en que el tornillo quede a ras con el material, o bien, al alcanzar el par de giro ajustado. Al desenroscar debe seleccionarse un ajuste más elevado o el símbolo de “Taladrar”. Par bajo p. ej. tornillos pequeños, materiales blandos. Par elevado, p. ej. para tornillos grandes o materiales duros.

Colocar el anillo de ajuste del par 2 sobre el símbolo “Taladrar”. Display de la atornilladora El display 10 se activa al insertar el acumulador 7. Transcurrido cierto tiempo, el display cambia automáticamente a la modalidad standby. El display 10 puede activarse insertando el acumulador 7 o presionando una de las dos teclas del display. A temperaturas por debajo de 0 °C queda restringido el funcionamiento del display. Símbolos de advertencia (ver figura E ) La función de advertencia está activa también en la modalidad standby. ➊ El acumulador está casi descargado: ➯ Cargar el acumulador. ➋ Motor sobrecalentado: ➯ Desconectar el aparato, o dejarlo funcionar en vacío cierto tiempo, para refrigerarlo. Esperar hasta que se apague la indicación de advertencia. Ayudas para el ajuste La indicación es orientativa. Deberá probarse a continuación si los valores recomendados son correctos. Selección del material (ver figura F ) Seleccionar el material correspondiente pulsando la tecla izquierda tantas veces como sea necesario: ➌ Acero ➍ Madera blanda ➎ Madera dura En el ejemplo se muestra: madera dura. Selección de la aplicación (ver figura G ) Seleccionar la aplicación pulsando la tecla derecha tantas veces como sea necesario: ➏ + ➑ Enroscar tornillos (4 márgenes de diámetro) ➐ + ➑ Perforar (2 márgenes de diámetro)

21 • 2 609 932 287 • 03.10 Español - 3 Recomendación (ver figura H ) En el display se le indica el ajuste óptimo recomendado para la atornilladora taladradora. Ajustar los valores recomendados en la atornilladora. ➒ 1ª velocidad/2ª velocidad ➓ Margen del par (etapas 1 – 5, 5 – 15, 15 – 25, “Taladrar”) En el ejemplo se muestra: 2ª velocidad, margen del par 5 – 15. Cambio de portabrocas ■ Antes de cualquier manipulación en el aparato extraer el acumulador. El portabrocas va sujeto con un tornillo de seguridad 13 para evitar que se afloje del husillo de taladrar. Abrir completamente el portabrocas y aflojar el tornillo de seguridad 13 girándolo en el sentido de las agujas del reloj (ver figura B ). Desmontaje del portabrocas (ver figura C ) Apoyar la máquina sobre una base de asiento rígida (p. ej. un banco de trabajo). Sujetar la máquina y aflojar el portabrocas girándolo hacia la izquierda igual que un tornillo (➊). Un portabrocas firmemente sujeto, se afloja aplicando un golpe sobre el extremo largo de la llave macho hexagonal 14. Montaje del portabrocas (ver figura

Consejos prácticos ■ Utilizar solamente láminas de destornillador adecuadas a la cabeza del tornillo. ■ Al enroscar tornillos de mayor tamaño y longitud en materiales duros, se recomienda realizar un taladrado previo. ■ Al taladrar en metal, utilizar solamente brocas HSS perfectamente afiladas (HSS = acero de corte rápido de gran rendimiento). El programa de accesorios Bosch garantiza la correspondiente calidad. Mantenimiento y limpieza ■ Antes de cualquier manipulación en el aparato extraer el acumulador. ■ Mantener siempre limpios el aparato y las rejillas de refrigeración para poder trabajar con seguridad. Si a pesar de los esmerados procesos de fabricación y control, el aparato llegase a averiarse, la reparación deberá encargarse a un taller de servicio autorizado para herramientas eléctricas Bosch. Al realizar consultas o solicitar piezas de repuesto, es imprescindible indicar siempre el número de pedido de 10 dígitos que figura en la placa de características del aparato. Protección del medio ambiente El montaje del portabrocas se realiza siguiendo los pasos en orden inverso (➋). Instrucciones de trabajo Softgrip El material especial 9 al dorso de la empuñadura tiene unas propiedades antideslizantes que permiten un mejor agarre y manejabilidad del aparato. Además, este material amortigua las vibraciones. 22 • 2 609 932 287 • 03.10 Recuperación de materias primas en lugar de producir desperdicios El aparato, los accesorios y el embalaje debieran someterse a un proceso de recuperación que respete el medio ambiente. Estas instrucciones se han impreso sobre papel reciclado sin la utilización de cloro. Para efectuar un reciclaje selectivo se han identificado las piezas de plástico. Español - 4 Acumuladores de Níquel Cadmio: Si su producto utiliza acumuladores de Níquel Cadmio, guarde los acumuladores agotados para su reciclaje o eliminación de forma ecológica. Los acumuladores defectuosos o inservibles deben reciclarse conforme a la directriz 91/157/CEE. Los acumuladores/pilas agotados pueden entregarse directamente a su distribuidor habitual de Bosch: España Servicio Central de Bosch Servilotec, S.L. Polig. Ind. II, 27 Cabanillas del Campo

+34 901 11 66 97 www.bosch-pt.com Información sobre ruidos y vibraciones Determinación de los valores de medición según norma EN 50 260. El nivel de presión de sonido, típico, medido con un filtro tipo A, es normalmente menor de 70 dB (A). El nivel de ruido, con la máquina trabajando, podrá sobrepasar circunstancialmente 85 dB (A). ¡Usar protectores auditivos! El nivel de vibraciones típico en la mano /brazo es menor de 2,5 m/s2. Servicio técnico y asistencia al cliente Los dibujos de despiece e informaciones sobre las piezas de repuesto las encontrará en internet bajo: www.bosch-pt.com España Robert Bosch España, S.A. Departamento de ventas Herramientas Eléctricas C/Hermanos García Noblejas, 19 28037 Madrid ✆ Asesoramiento al cliente.... +34 901 11 66 97 Fax ........................................................... +34 91 327 98 63 Venezuela Robert Bosch S.A. Final Calle Vargas. Edf. Centro Berimer P.B. Boleita Norte Caracas 107 ✆ ..................................................... +58 (0)2 / 207 45 11 México Robert Bosch S.A. de C.V. ✆ Interior:............................ +52 (0)1 / 800 627 1286 ✆ D.F.: ...................................... +52 (0)1 / 52 84 30 62 E-Mail: arturo.fernandez@mx.bosch.com Argentina Robert Bosch Argentina S.A. Córdoba 5160 1414 Buenos Aires (Capital Federal) Atención al Cliente ✆ ................................................. +54 (0)810 / 555 2020 E-Mail: herramientas.bosch@ar.bosch.com Perú Autorex Peruana S.A. República de Panamá 4045, Lima 34 E-Mail: emasa@emasa.cl Declaración de conformidad Declaramos bajo nuestra sola responsabilidad que este producto está en conformidad con las normas o documentos normalizados siguientes: EN 50 260 (aparatos accionados por acumulador), o bien EN 60 335 (cargadores de acumuladores) de acuerdo con las regulaciones 73/23/CEE, 89/336/CEE, 98/37/CE. Dr. Egbert Schneider Senior Vice President Engineering Acumulador e carregador Fixar a ponta para parafusos 6 directamente sobre o mandril de brocas ou, utilizando bits 11, utilizar adicionalmente o porta bits universal 12.
