PDP-435XDE - Televisie PIONEER - Gratis gebruiksaanwijzing en handleiding

Producttype	Plasma-televisie
Merk	Pioneer
Model	PDP-435XDE
Schermgrootte	43 inch (109 cm)
Resolutie	1024 x 768 pixels (HD Ready)
Afmetingen (met voet)	1050 mm x 680 mm x 310 mm
Gewicht (met voet)	28,5 kg
Voeding	220-240 V ~ 50/60 Hz
Energieverbruik (max.)	295 W
Belangrijkste functies	Pure Drive, Pure Contrast, digitale ruisonderdrukking
Ingangen	HDMI, SCART, VGA, component, S-Video, AV
Uitgangen	digitale optische audio, hoofdtelefoon
Tuner	Analoog en digitaal DVB-T
Afstandsbediening	Inclusief batterijen
Aanbevolen omgeving	Binnen, temperatuur 5-35 °C, vochtigheid < 80%
Reiniging	Zachte, droge doek; speciale producten voor plasmaschermen
Veiligheid	Ventilatieopeningen niet blokkeren; niet blootstellen aan druppels of spatten
Reserveonderdelen	Beschikbaar bij geautoriseerde Pioneer-service
Repareerbaarheid	Repareerbaarheidsindex: 6,5/10 (volgens Europese regelgeving)
Algemene informatie	Gebruikershandleiding beschikbaar in meerdere talen; gemaakt in Japan

Veelgestelde vragen - PDP-435XDE PIONEER

Hoe installeer ik de televisie correct?

Plaats de televisie op een stabiel en vlak oppervlak, met minimaal 10 cm ruimte eromheen voor ventilatie. Sluit de stroom- en signaalkabels aan voordat u hem inschakelt.

Wat moet ik doen als het scherm geen beeld weergeeft?

Controleer of de televisie is ingeschakeld (rood/groen lampje). Controleer de aansluiting van de signaalbron en of het juiste kanaal of de juiste ingang is geselecteerd. Als het probleem aanhoudt, reset de televisie door hem uit te schakelen en na 30 seconden weer in te schakelen.

Hoe reinig ik het plasmascherm?

Schakel de televisie uit en laat hem afkoelen. Gebruik een droge, zachte microvezeldoek om stof te verwijderen. Voor hardnekkige vlekken, bevochtig de doek lichtjes met gedestilleerd water. Gebruik geen chemicaliën of alcohol.

Kan ik de televisie aan de muur monteren?

Ja, het model is compatibel met VESA-muurbeugels (400x200 mm). Zorg ervoor dat de beugel voldoende draagvermogen heeft (meer dan 30 kg) en dat de muur geschikt is. Voer de installatie niet alleen uit; vraag om hulp.

Welk type HDMI-kabel moet ik gebruiken?

Elke HDMI-kabel van categorie 2 (High Speed) is voldoende voor HD-signalen. Voor een betere compatibiliteit wordt een kabel van niet meer dan 5 meter aanbevolen.

Hoe stel ik de zenders in?

Ga naar het instellingenmenu, selecteer 'Afstemmen' en kies 'Automatisch zoeken'. De televisie zoekt en slaat alle beschikbare zenders op. Pas handmatig aan indien nodig.

De afstandsbediening werkt niet, wat moet ik doen?

Controleer of de batterijen correct zijn geplaatst en voldoende lading hebben. Reinig de zender van de afstandsbediening en de ontvanger van de televisie. Als het nog steeds niet werkt, probeer dan een compatibele universele afstandsbediening.

Wat betekent 'Pure Drive'?

Pure Drive is een Pioneer-technologie die het videosignaal verwerkt in progressieve modus (480p/576p) zonder interpolatie, waardoor de beeldkwaliteit bij dvd- of video-inhoud verbetert.

Waar vind ik reserveonderdelen?

Reserveonderdelen zijn verkrijgbaar via de geautoriseerde Pioneer-service. U kunt de officiële website raadplegen of de klantenservice bellen om het dichtstbijzijnde servicecentrum te vinden.

Is het normaal dat het scherm warm wordt?

Ja, het is normaal dat plasmaschermen warmte genereren tijdens gebruik. Zorg ervoor dat de ventilatieopeningen niet geblokkeerd zijn. Als de warmte buitensporig is of de televisie uitschakelt, haal de stekker eruit en neem contact op met de service.

GEBRUIKSAANWIJZING PDP-435XDE PIONEER

Istruzioni per l'uso Gebruiksaanwijzing Bruksanvisning Manual de instrucciones

IMPORTANTE

De lichtflash met pijlpuntsymbool in een gelijkzijdige driehoek is bedoeld om de aandacht van de gebruikers te trekken op een niet geïsoleerde "gevaarlijke spanning" in hat toestel, welke voldoende kan zijn om bij annraking een elektrische shock te veroorzaken.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WAARSCHUWING:

OM HET GEVAAR VOOR EEN ELEKTRISCHE SHOCK TE VOORKOMEN, DEKSEL (OF RUG) NIET VERWIJDEREN. AAN DE BINNENZIJDE BEVINDEN ZICH GEEN ELEMENTEN DIE DOOR DE GEBRUIKER KUNNEN BEDIEND WORDEN. ENKEL DOOR GEKWALIFICEERD PERSONEEL TE BEDIENEN.

Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de aandacht van de gebruiker te trekken op de aanwezigheid van belangrijke bedienings- en onderhoudsinstricties in de handleiding bij dit toestel.

LET OP: WANNEER DE AAN/UIT SCHAKELAAR UIT STAAT, IS HET TOESTEL NIET VOLLEDIG AFGESLOTEN VAN DE STROOMVOORZIENING. INSTALLEER HET TOESTEL DAAROM ZODANIG DAT U DE STEKKER UIT HET STOPCONTACT KUNT HALEN IN GEVAL VAN NOOD. DE STEKKER VAN HET TOESTEL MOET OOK UIT HET STOPCONTACT GEHAALD WORDEN WANNEER U HET TOESTEL LANGERE TIJD NIET ZULT GEBRUIKEN.

WAARSCHUWING: HET TOESTEL IS NIET WATERDICHT; HETTOESTEL NIET BLOOTSTELLEN AAN REGEN OF VOCHT OM BRAND OF EEN ELEKTRISCHE SHOCK TE VERMIJDEN. PLAATS OOK GEEN WATERHOUDENDE VOORWERPEN, ZOALSVAZEN, BLOEMPOTTEN, COSMETISCHE CONTAINERS EN FLESSEN MET GENEESMIDDELEN, ENZ. IN DE NABIJHEID VAN DIT TOESTEL.

Dit product voldoet aan de laagspanningsrichtlijn (73/23/EEG, gewijzigd bij 93/68/EEG), EMC-richtlijnen (89/336/EEG, gewijzigd bij 92/31/EEG en 93/68/EEG).

WAARSCHUWING: LEES DE VOLGENDE PARAGRAAF ZORGVULDIG DOOR VOOR U DE STEKKER VAN HET TOESTEL VOOR HET EERST IN HET STOPCONTACT DOET.

HET VOLTAGE VAN DE NETSTROOM KAN PER LAND OF GEBIED VERSCHILLEN. CONTROLEER OF DE NETSPANNING OP DE PLEK WAAR HET TOESTEL ZAL WORDEN GEBRUIKT OVEREENSTEMT MET DE SPECIFICATIES VAN HET PRODUCT (DWZ 230 V OF 120 V) ZOALS AANGEGEVEN OP HET ACHTERPANEEL.

Op diverse labels op dit product kunt u de volgende symbolen aantreffen. Deze attenderen de gebruikers en eventuele reparateurs van dit product op mogelijk gevaarlijke omstandigheden.

VAARSCHUWING

Dit symbool duidt een gevaar of onveilige handeling aan die kan leiden tot persoonlijk letsel of zaakschade.

LET OP

Dit symbool duidt een gevaar of onveilige handeling aan die kan leiden tot ernstig persoonlijk letsel of zelfs de dood.

WAARSCHUWING: PLAATS GEEN OPEN VUUR, ZOALS EEN BRANDENDE KAARS, OP HET TOESTEL.

ALS EEN DERGELIJKE BRON VAN VUUR KOMT TE VALLEN, KAN HET VUUR ZICH OVER HET TOESTEL VERSPREIDEN EN BRAND VEROORZAKEN.

VENTILATIE: BIJ HET INSTALLEREN VAN DIT TOESTEL MOET U ERVOOR ZORGEN DAT ER RONDOM HET TOESTEL RUIMTE WORDT VRIJGELATEN VOOR VENTILATIE EN KOELING. ZIE BLADZIJDE 15 VOOR DE MINIMAAL VEREISTE RUIMTE.

WAARSCHUWING: DE BEHUIZING VAN HET TOESTEL IS VOORZIEN VAN SLEUVEN EN OPENINGEN VOOR VENTILATIE, MET HET OOG OP HET VOORKOMEN VAN OVERVERHITTING. OM BRANDGEVAAR TE VOORKOMEN MOGEN DEZE OPENINGEN IN GEEN GEVAL WORDEN AFGEDEKT MET BIJVOORBEELD KRANTEN, TAFELLAKENS, GORDIJNEN ENZ. ZET HET TOESTEL OM DEZE REDEN OOK NIET OP EEN DIK TAPIJT, BED, BANK OF ANDERE TEXTIELEN ONDERGRONDEN.

Hartelijk dank voor de aanschaf van dit Pioneer product.

Leest u deze handleiding alstublieft zorgvuldig door zodat u goed weet hoe u het toestel op de juiste manier moet bedienen. Bewaar deze handleiding na gebruik op een veilige plek, zodat u er later nog eens iets in kunt opzoeken.

In sommige landen of gebieden kan de stekker of het stopcontact afwijken van de illustraties in deze handleiding. De manier waarop het toestel moet worden aangesloten en bediend is echter hetzelfde.

Voor de functies die alleen betrekking hebben op de PDP-505XDE/435XDE, verwijzen we u naar de afzonderlijk bijgeleverde DTV gebruiksaanwijzing.

01 Belangrijke informatie voor de gebruiker

02 Veiligheidsvoorzorgen

03 Voorzorgen in het gebruik

04 Meegeleverde accessoires

Plasmascherm 11

05 Benaming van de onderdelen

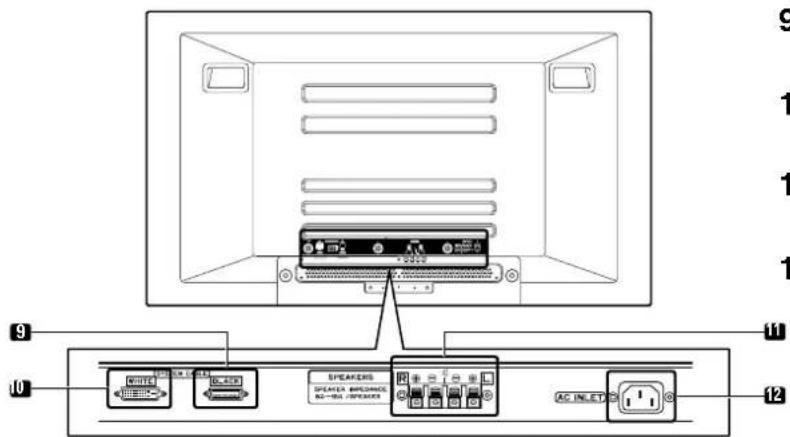

Betreffende de afbeeldingen in deze gebruiksaanwijzing .... 12

Plasmascherm 12

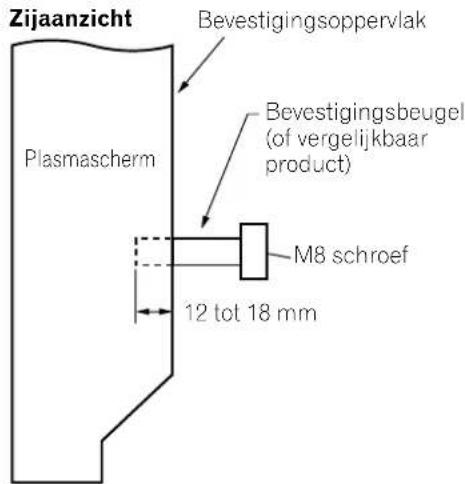

Installeren van het Plasmascherm 15

Installeren van de Media Receiver 15

Verticaal installeren van de Media Receiver .... 16

Het systeem klaarmaken voor gebruik.... 17

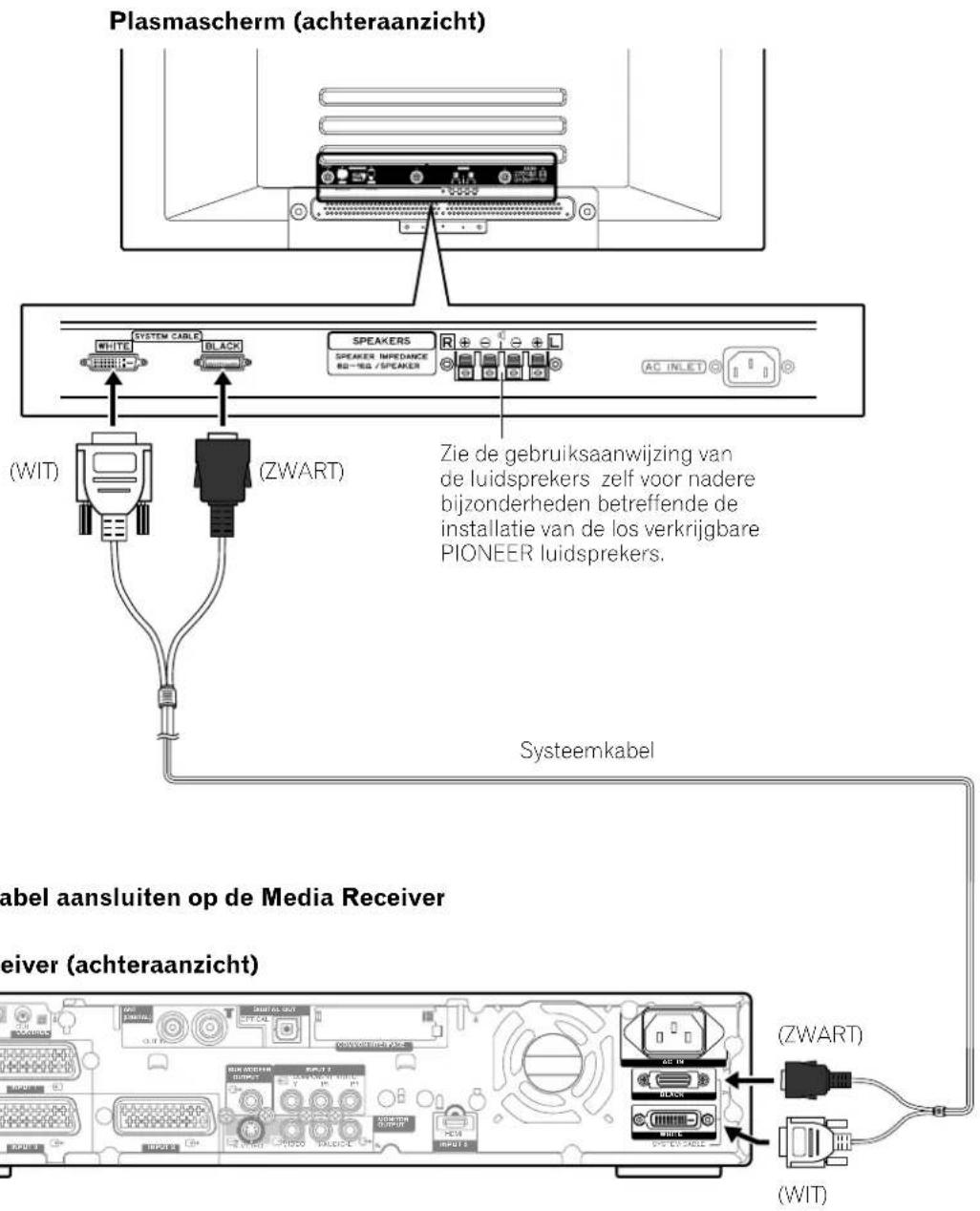

Leggen van de bedrading 18

Voorbereiden voor afstandsbediening 19

Plaatsen van de batterijen 19

Waarschuwingen betreffende de batterijen 19

Bereik van de afstandsbediening 19

Voorzorgen betreffende de afstandsbediening ..... 19

Basisaansluitingen 20

Aansluiten van een antenne 20

Aansluiten van het netsnoer 20

07 TV kijken

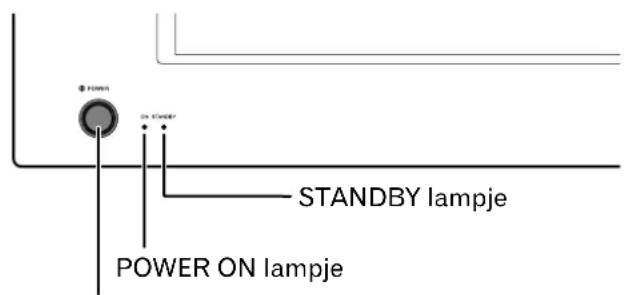

Inschakelen van de stroom 21

Uitschakelen van de stroom 21

Kanalen kiezen 22

Voorinstellen van uw favoriete analoge zenders .....23

Veranderen van het volume en de geluidsweergave ..... 23

Gebruik van de meerbeeldscherm functies 25

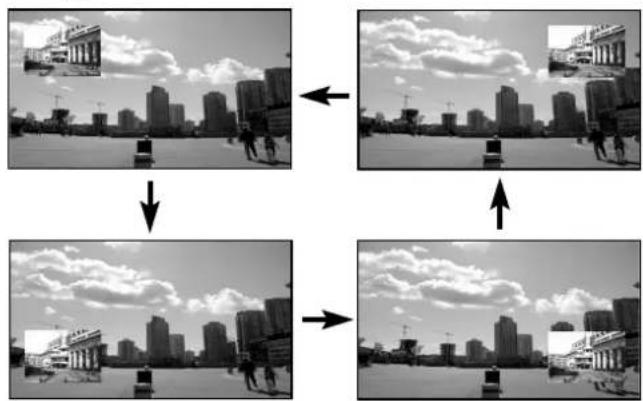

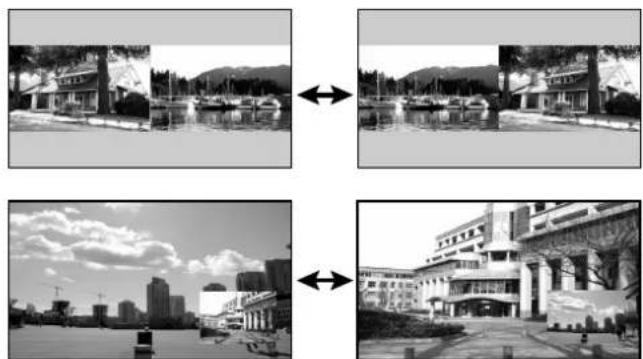

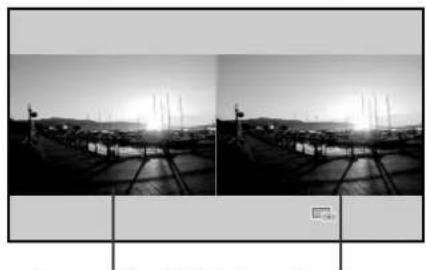

Splitsen van het scherm 25

Stilzetten van beelden 26

08 Menu-instellingen

Gebruik van het menu 27

AV functiemenu's 27

PC functiemenu's 27

Menu-bediening 27

09 Basisinstellingen

Automatisch instellen van TV kanalen 28

Gebruik van de Automatische installatie.... 28

Handmatig instellen van analoge TV-kanalen 28

Gebruik van de Handmatige instelling 28

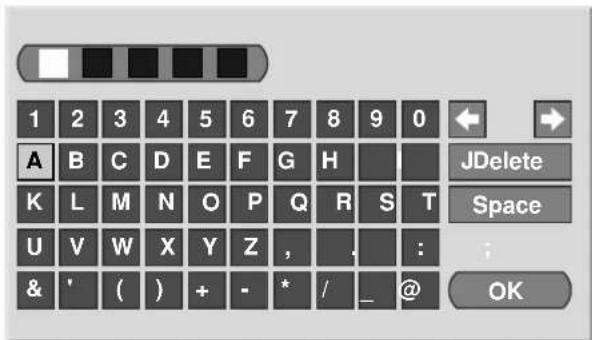

Namen geven aan TV kanalen 29

Instellen van het kinderslot 30

Selecteren van de ingangsaansluiting voor

de decoder.... 30

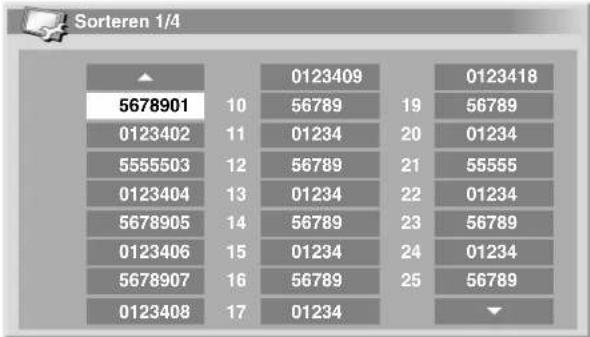

Sorteren van voorgeprogrammeerde TV kanalen ..... 30

Instellen van de klok 30

Instellen van de taal 31

AV Selectie 31

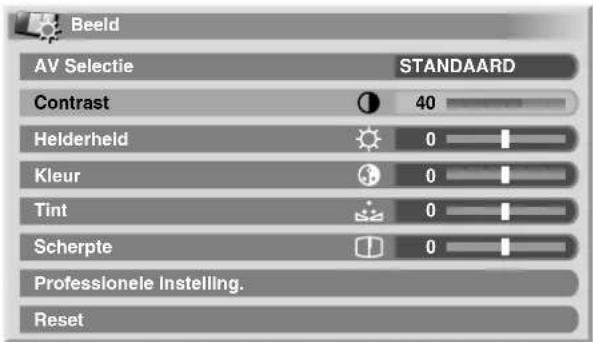

Beeldinstellingen 32

Professionele instelling. 32

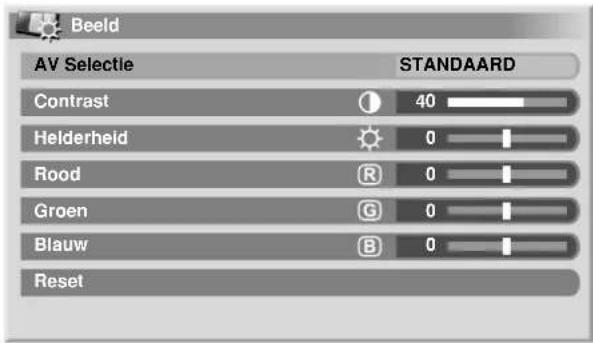

Kleurbeheer 33

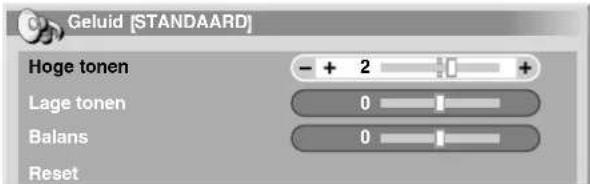

Geluidsinstellingen 34

FOCUS 34

Surround voor 34

Stroomvoorziening 35

10 Gebruik van de Elektronische Programma Gids (EPG) (alleen voor analoge TV)

EPG klaar maken voor gebruik 36

Automatisch bijwerken van EPG gegevens 36

Opgeven van een EPG informatiezender 36

Beperkte weergave van EPG gegevens.... 36

Opzoeken van programma's 36

Bekijken van programma-informatie 37

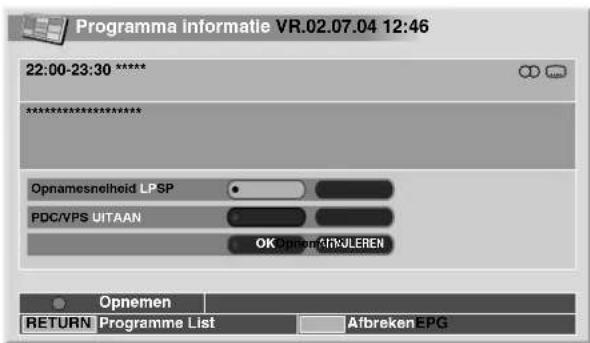

Opnemen van programma's met opname-apparatuur ... 37

Selecteren van een programma om direct naar te kijken 37

11 Nuttige instellingen

Instellen van de beeldpositie (alleen in de AV functie) .... 38

Automatisch instellen van de beeldpositie en de klok (alleen in de PC functie) 38

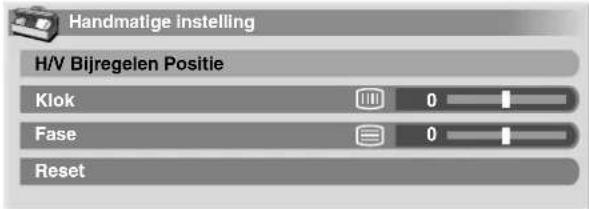

Handmatig instellen van de beeldpositie en de klok (alleen in de PC functie) 38

Selecteren van het type ingangssignaal 39

Instellen van het kleursysteem (alleen voor de AV functie) 39

Selecteren van schermafmetingen 40

Handmatig kiezen 40

Breedbeeld-signaleringssysteem (WSS) (alleen voor de AV functie) 41

Beeldverhouding (Alleen voor de AV functie) 41

Instellen van de helderheid van de balken links en rechts op het scherm (Randmasker) 41

Sluimertimer 42

Gebruik van een wachtwoord (alleen voor de AV functie) 42

Invoeren van een wachtwoord 42

Veranderen van het wachtwoord 42

Terugstellen van het wachtwoord 43

Deactiveren van het wachtwoord 43

12 Gebruik van externe apparatuur

Kijken naar beelden van een decoder.... 44

Aansluiten van een decoder 44

Weergeven van beelden van een decoder 44

Kijken naar beelden van een videorecorder 44

Aansluiten van een videorecorder.... 44

Weergeven van beelden van een videorecorder ..... 44

Gebruik van de HDMI ingangsaansluitingen 45

Aansluiten van HDMI apparatuur 45

Gebruik van de i/o Link.A 46

Kijken naar beelden van een DVD-speler 46

Aansluiten van een DVD-speler.... 46

Weergeven van beelden van een DVD-speler ...... 46

Gebruik van een spelcomputer en kijken naar

beelden van een camcorder 47

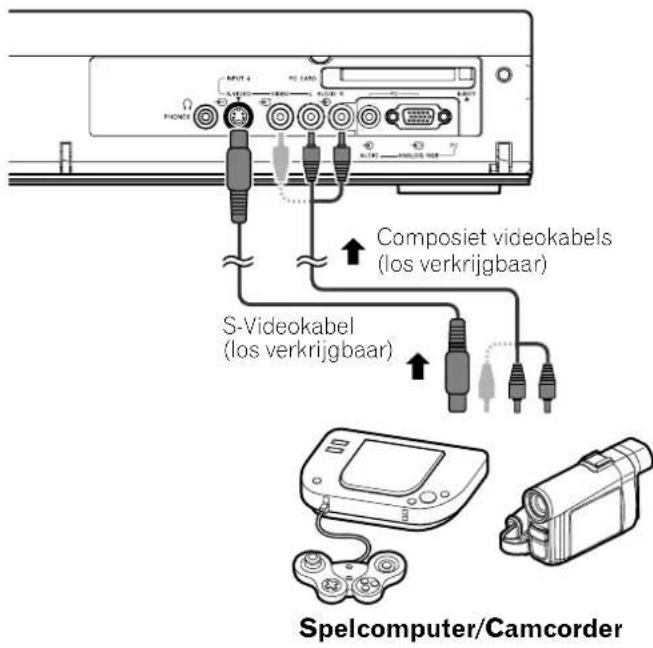

Aansluiten van een spelcomputer of camcorder ..... 47

Weergeven van beelden van een spelcomputer of camcorder 47

Aansluiten van externe audio-apparatuur 47

Aansluiten van audio-apparatuur 47

Aansluiten van de bedieningssignaalsnoeren 48

Over SR+ 48

Bekijken van beelden van een PC 48

Aansluiten van een PC 48

Weergeven van beelden van een PC 48

Tabel met geschikte computers 49

Gebruik van geheugenkaarten (Home Gallery functie) ... 49

Geschikte geheugenkaarten 49

Geschikt bestandsformaat 49

Inbrengen van de geheugenkaart 49

Verwijderen van de geheugenkaart.... 49

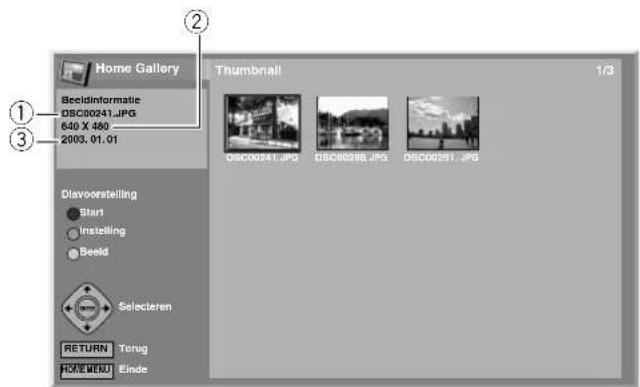

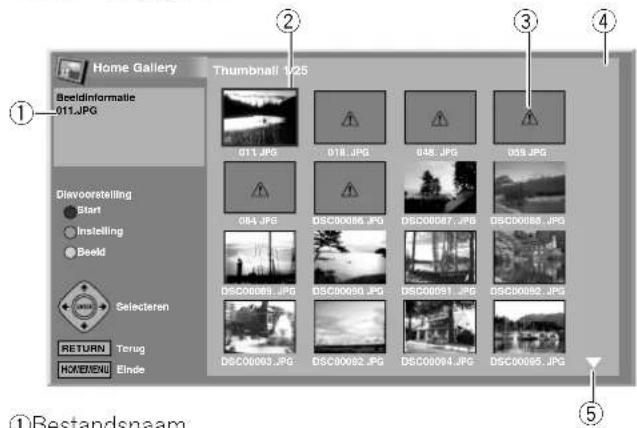

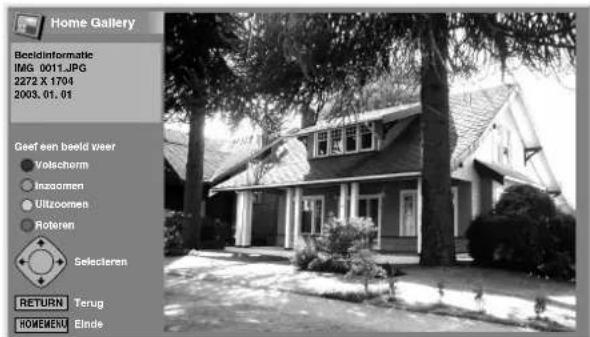

Opstarten van het Home Gallery beginscherm ..... 50

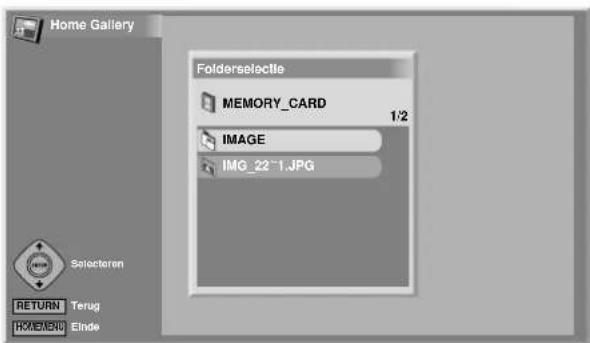

Selecteren van een map 50

Openen van een indexscherm 50

Openen van een standaard weergavescherm voor een enkel beeldbestand .... 51

Openen van het instelscherm voor de Diavoorstelling 51

Openen van het Diavoorstelling scherm 52

Instellen van de beeldkwaliteit 52

13 Gebruik van de Teletekstfuncties

Wat is Teletekst? 53

Basisbediening voor Teletekst 53

Aan en uit zetten van Teletekst 53

Kiezen en bedienen van Teletekst pagina's 53

Weergeven van subpagina's 54

Weergeven van het TOP overzicht 54

Weergeven van ondertitelpagina's 54

14 Aanhangsel

Oplossen van problemen 55

Toewijzing van de SCART aansluitpennen 57

plasmaschermsysteem te verkrijgen, raden wij u aan de onderstaande informatie zorgvuldig door te lezen.

De Pioneer PureVision PDP-505XDE/435XDE, PDP-505HDE/435HDE is een zeer betrouwbaar topkwaliteits plasmaschermsysteem met een lange levensduur. Om beelden van een dergelijke uitstekende kwaliteit te kunnen leveren, bevat dit Pioneer plasmaschermsysteem het neusje van de zalm in design en constructie, alsook uiterst precieze en geavanceerde technologie.

Na verloop van tijd zal de lichtsterkte van het Pioneer PDP-505XDE/435XDE, PDP-505HDE/435HDE plasmaschermsysteem heel langzaam afnemen, net als alle schermen op fosforbasis (bijv. normale televisies met een beeldbuis). Lees de onderstaande voorzorgsmaatregelen zorgvuldig door om gedurende lange tijd van fraaie en heldere beelden op uw Pioneer plasmaschermsysteem te kunnen genieten:

Richtlijnen voor het gebruik

Bij alle schermen op fosforbasis (inclusief normale televisies met een beeldbuis) is langdurig weergeven van stilstaande beelden niet goed voor het scherm. Plasmaschermen vormen geen uitzondering op deze regel. Door enkele voorzorgsmaatregelen te nemen kunt u echter het na-ijlen van beelden of permanente beschadiging van het scherm voorkomen. Volg de onderstaande aanbevelingen op voor een langdurige optimale werking van uw plasmascherm:

• Vermijd langdurige weergave van stilstaande beelden of een beeld dat bijna niet beweegt (bijv. beelden met titelbalken of van videospelletjes met gedeelten van het beeld die bijna niet veranderen).
• Laat Teletekst pagina's niet te lang op het beeldscherm staan.
• Kijk niet te lang naar de beeldscherm-aanduidingen (OSD) van uw decoder, DVD-speler, videorecorder of andere componenten.
• Laat niet gedurende langere tijd hetzelfde stilgezette beeld op het scherm staan wanneer u de stilstaandbeeld-functie van een TV-ontvanger, videorecorder, DVD-speler of andere component gebruikt.
• Beelden met erg heldere en erg donkere partijen meteen naast elkaar kunt u beter niet gedurende langere tijd op het scherm laten staan.
• Bij weergave van de beelden van een spelcomputer verdient het aanbeveling de "SPEL" instelling te kiezen onder "AV Selectie". Gebruik het toestel alstublieft nooit langer dan twee uur achter elkaar op deze manier.
• Nadat u een videospelletje hebt gespeeld, of een computer- of ander stilstaand beeld heeft laten weergeven, kunt u het beste een normaal bewegend beeld laten weergaven op de "BREEDBEELD" of "VOLLEDIG" instelling voor 3 maal de tijd dat het stilstaande beeld is weergegeven.
• Zet uw Plasmascherm altijd uit (STANDBY) na gebruik.

Richtlijnen voor de opstelling

Uw Pioneer PureVision PDP-505XDE/435XDE, PDP-505HDE/435HDE Plasmaschermsysteem heeft een uiterst dun ontwerp. Om veiligheidsredenen moet u ervoor zorgen dat uw Plasmascherm correct en degelijk wordt gemonteerd, zodat het toestel niet kan omvallen bij trillingen of stoten.

Dit product mag uitsluitend worden geïnstalleerd met de onderdelen en accessoires die door PIONEER hiervoor zijn ontworpen. Bij gebruik van andere accessoires dan de PIONEER standaard of montagebeugel is het mogelijk dat het toestel niet stevig kan worden gemonteerd, hetgeen kan leiden tot ongelukken. Indien een aangepaste installatie vereist is, raden wij u aan de winkel te raadplegen waar u het toestel hebt gekocht. Voor een correcte installatie moet het toestel door een ervaren en vakbekwame monteur worden geïnstalleerd. PIONEER kan niet aansprakelijk worden gesteld voor een ongeluk of beschadiging veroorzaakt door het gebruik van onderdelen of accessoires die vervaardigd zijn door andere fabrikanten:

Om storingen en oververhitting te voorkomen, moet u ervoor zorgen dat de ventilatieopeningen van het toestel niet geblokkeerd worden en dat een goede afvoer van de warmte gewaarborgd wordt.

• Zet het toestel iets bij andere apparatuur, wand enz. vandaan. Voor de minimale vrije ruimte die vereist is rondom het toestel, zie bladzijde 15.
• Zet het toestel niet in een krappe ruimte met slechte ventilatie.
• Leg geen doek enz. over het toestel.
• Reinig de ventilatieopeningen aan de zijkanten en de achterkant van het toestel met een stofzuiger op zijn laagste stand om opgehoopt stof te verwijderen.
• Zet het product niet op een tapijt of deken.
• Laat het product niet gekanteld staan, behalve bij verticale installatie van de Media Receiver.
• Keer het product niet om.

Als het toestel gebruikt wordt zonder voldoende ventilatie, kan de temperatuur binnenin zeer hoog oplopen, hetgeen kan leiden tot storingen. Wanneer de omgevings temperatuur of de inwendige temperatuur een bepaalde waarde overschrijdt, wordt het toestel automatisch uitgeschakeld zodat de onderdelen binnenin kunnen afkoelen en een gevaarlijke situatie wordt voorkomen.

Defecten kunnen worden veroorzaakt door: een niet geschikte installatieplaats, foutieve montage, installatie, bevestiging of bediening van het product, wijzigingen aangebracht aan het product. PIONEER kan niet aansprakelijk worden gesteld voor dergelijke defecten of de eruit voortvloeiende ongelukken.

OPMERKING

Typische effecten en eigenschappen van matrixschermen op fosforbasis, zoals een permanent nabeeld op het fosfor van het paneel en de aanwezigheid van een zeer klein aantal inactieve lichtcellen, vallen niet onder de garantie.

LET OP

Naijlende beelden op het Plasmascherm

- Wanneer gedurende langere tijd hetzelfde beeld, zoals een stilstaand beeld, op het scherm wordt weergegeven, is het mogelijk dat dit beeld naijlt. Dit is met name zo in de volgende twee gevallen.

1. Naijlen als gevolg van resterende elektrische lading

Wanneer stilstaande beelden met een hoge piek luminantie langer dan 1 minuut worden weergegeven, kunnen de beelden naijlen als gevolg van de resterende elektrische lading. De naijlende beelden verdwijnen van het scherm wanneer er weer bewegende beelden worden weergegeven. Hoe lang het duurt voor de naijlende beelden verdwijnen hangt af van de luminantie van de stilstaande beelden en de tijdsduur dat deze zijn weergegeven.

2. Nabeelden als gevolg van inbranding

Vermijd langdurige weergave van hetzelfde beeld op het Plasmascherm. Als u hetzelfde beeld gedurende meerdere uren op het scherm laat staan, of gedurende een kortere tijd meerdere dagen achter elkaar, kan er een permanent nabeeld op het scherm achterblijven als gevolg van inbranding van de fluorescerende materialen. Het nabeeld zal minder zichtbaar zijn wanneer er naderhand bewegende beelden worden weergegeven, maar het zal niet meer volledig verdwijnen.

- Gebruik de stroombesparingsfunctie om beschadiging van het scherm als gevolg van inbranden te voorkomen (zie blz. 35).

Elektriciteit kan vele nuttige functies vervullen, maar kan tevens lichamelijk letsel en zaakschade veroorzaken indien het verkeerd wordt gebruikt. Bij het ontwerpen en vervaardigen van dit apparaat stond veiligheid centraal. Onjuist gebruik kan echter een elektrische schok en/of brand veroorzaken. Om risico's te voorkomen, moet u de volgende aanwijzingen in acht nemen bij de installatie, het gebruik en het reinigen van het toestel. Voor uw eigen veiligheid en een lange levensduur van het apparaat dient u de onderstaande voorzorgsmaatregelen zorgvuldig door te lezen voordat u het apparaat in gebruik neemt.

1. Lees de gebruiksaanwijzing — Lees alle bedienings instructies voordat u het product in gebruik neemt en zorg dat u de instructies ook begrijpt.

2. Bewaar deze handleiding op een veilige plaats — Bewaar deze aanwijzingen voor de veiligheid en bediening goed voor het geval u deze in de toekomst nog eens nodig hebt.

3. Neem alle waarschuwingen in acht — U moet alle waar schuwingen op het apparaat en in de gebruiksaanwijzing in acht nemen.

4. Volg alle instructies op — Alle bedieningsinstructies moeten worden opgevolgd.

5. Reinigen — Trek de stekker van het netsnoer uit het stopcontact voordat u begint met schoonmaken van dit product. Reinig het toestel uitsluitend met een vochtige doek. Gebruik geen vloeibare reinigingsmiddelen of sprays.

6. Hulpstukken — Gebruik geen hulpstukken die niet door de fabrikant worden aanbevolen. Het gebruik van verkeerde hulpstukken kan resulteren in ongelukken.

7. Water en vocht — Gebruik het toestel niet in de buurt van water, bijv. in de buurt van een bad, wastafel, aanrecht, wasmachine, zwembad of in een vochtige kelder.

8. Standaard — Plaats het toestel niet op een wankel rek, standaard, statief of tafel. Wanneer het toestel op een instabiele ondergrond staat, kan dit vallen en ernstig letsel veroorzaken, en kan het apparaat zelf ook zwaar worden beschadigd. Gebruik uitsluitend een rek, standaard, statief, steunbeugel of tafel die door de fabrikant wordt aanbevolen of die bij dit product wordt verkocht. Volg voor montage aan een wand altijd zorgvuldig de instructies van de fabrikant op. Gebruik ook uitsluitend het montagemateriaal dat door de fabrikant wordt aanbevolen.

9. Als het apparaat op een verplaatsbaar rek is gezet, dient dit voorzichtig te worden verplaatst. Het toestel zou kunnen vallen door te snel stoppen, te hard verplaatsen of rijden over een ongelijke vloer.

1. Ventilatie — In de behuizing van het toestel zijn roosters en openingen die dienen voor de ventilatie. Zorg dat deze roosters en openingen niet worden geblokkeerd, want een slechte doorstroming van lucht kan leiden tot oververhitting en/of een kortere levensduur van het apparaat. Zet het toestel niet op een bed, bank, dik vloerkleed e.d. want hierdoor kunnen de ventilatieopeningen worden geblokkeerd. Dit product is niet ontworpen voor inbouw; plaats het product niet in een afgesloten ruimte zoals een boekenkast of rek, behalve wanneer een goede ventilatie verzekerd is en alle instructies van de fabrikant worden opgevolgd.

2. Stroomvoorziening — Dit product mag uitsluitend op een stroombron worden gebruikt die overeenkomt met de eisen zoals vermeld op het plaatje met de specificaties. Raadpleeg uw leverancier of het plaatselijke elektriciteitsbedrijf indien u niet zeker bent van het type stroomvoorziening in uw huis.

3. Wees voorzichtig met het netsnoer — Leg netsnoeren zodanig dat er niet gemakkelijk iemand op gaat staan en zorg ervoor dat de snoeren niet door een voorwerp worden platgedrukt. Let hier vooral goed op bij de stekkers en waar het snoer op het product is aangesloten.

4. Het plasmascherm van dit product is gemaakt van glas. Dit betekent dat het scherm kan breken wanneer het product valt of wanneer er grote druk op het scherm wordt uitgeoefend. Wees voorzichtig dat u geen letsel oploopt door de glassplinters wanneer het plasmascherm onverhoopt mocht breken.

5. Overbelasting — Zorg ervoor dat de stopcontacten en verlengsnoeren niet overbelast worden. Overbelasting kan resulteren in brand of elektrische schokken.

6. Binnendringen van voorwerpen en vloeistoffen — Steek nooit een voorwerp via de roosters of openingen in de behuizing van het product naar binnen. Het voorwerp kan een onderdeel raken dat onder hoogspanning staat en een elektrische schok en/of kortsluiting veroorzaken. Let er om dezelfde reden ook op dat er nooit water of andere vloeistoffen op het product worden gemorst.

7. Onderhoud — Probeer nooit zelf onder houds werkzaamheden aan het product uit te voeren. Bij verwijderen van de behuizing kunt u worden blootgesteld aan hoogspanningen en andere gevaren. Laat alle onderhoudswerkzaamheden over aan deskundig onderhoudspersoneel.

8. Reparaties — Bij de volgende omstandigheden moet u de stekker uit het stopcontact trekken en het apparaat door deskundig onderhoudspersoneel laten repareren.

a. Als het netsnoer of de stekker is beschadigd.

b. Als er vloeistof of een voorwerp in het apparaat terecht is gekomen.

c. Als het apparaat blootgesteld is aan regen of water.

d. Als het product niet naar behoren functioneert zoals beschreven in de handleiding. Gebruik alleen de bedieningsorganen die in de handleiding worden aangegeven. Bij een onjuiste instelling van andere bedieningsorganen kan het ap mogelijk beschadigd raken, hetgeen reparatie door deskundig onderhoudspersoneel kan vereisen.

e. Als het product is gevallen of beschadigd.

f. Als het product duidelijk niet naar behoren functioneert. Wanneer u merkt dat het product niet naar behoren functioneert, kan dit erop wijzen dat er onderhoud nodig is.

1. Vervangingsonderdelen — Wanneer er onderdelen vervangen moeten worden, zorg er dan voor dat het onderhoudspersoneel uitsluitend onderdelen gebruikt die door de fabrikant worden aanbevolen of die dezelfde specificaties en prestaties hebben als de originele onderdelen. Gebruik van andere onderdelen kan brand, elektrische schokken en/of andere problemen veroorzaken.

2. Veiligheidscontrole — Vraag het onderhoudspersoneel om na de onderhouds- of reparatiewerkzaamheden een veiligheidscontrole uit te voeren, zodat u zeker weet dat het apparaat juist en veilig functioneert.

3. Wand- of plafondmontage — Wanneer het apparaat aan een wand of plafond wordt bevestigd, volg dan altijd de bevestigingsmethode die wordt aanbevolen door de fabrikant.

4. Warmtebronnen — Houd het product uit de buurt van warmtebronnen zoals verwarmingsradiators, haarden, kachels en andere toestellen die warmte afgeven (inclusief versterkers).

5. Trek de stekker uit het stopcontact voordat u begint met de installatie van de luidsprekers.

6. Stel het Plasmascherm niet bloot aan harde stoten, bijvoorbeeld door ertegen te slaan. Hierdoor kan het scherm breken, hetgeen kan leiden tot brand of persoonlijk letsel.

7. Stel het Plasmascherm niet langere tijd bloot aan direct zonlicht. Hierdoor kunnen de optische eigenschappen van de voorste beschermingslaag achteruit gaan, hetgeen kan leiden tot verkleuringen of vervormingen.

8. Het Plasmascherm weegt ongeveer 32,8 kg voor de PDP-505PE en ongeveer 26,8 kg voor de PDP-435PE. Omdat het zo dun is en niet op zichzelf overeind kan blijven staan, moet u het product samen met tenminste één andere persoon uitpakken en verplaatsen en moet u daarbij de handgrepen gebruiken.

Voorzorgen bij de installatie

Neem de volgende voorzorgen in acht wanneer u onderdelen zoals de los verkrijgbare standaard gaat installeren.

Bij gebruik van de los verkrijgbare standaard, beugels of vergelijkbare producten

• Vraag uw leverancier de installatie uit te voeren.
- Gebruik de meegeleverde bouten.
- Raadpleeg voor details de gebruiksaanwijzing van de los verkrijgbare standaard (of vergelijkbare producten).

Bij gebruik van andere producten

• Raadpleeg uw leverancier.

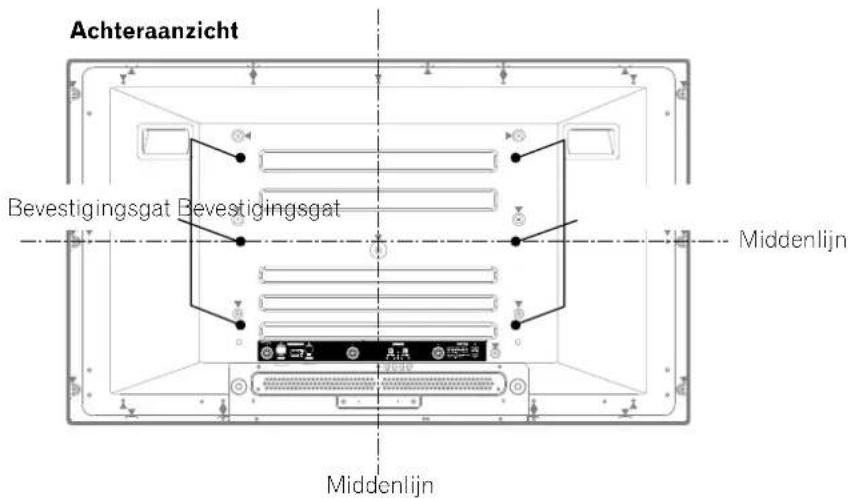

- De volgende zes bevestigingsgaatjes kunnen worden gebruikt voor de installatie:

LET OP

• Gebruik tenminste 4 bevestigingsgaatjes, symmetrisch ten opzichte van de verticale en horizontale middenlijnen.
• Gebruik M8 schroeven die 12 tot 18 mm diep gaan in het oppervlak waaraan het Plasmascherm wordt bevestigd. Zie het zijjaanzicht hierboven.
• Pas op dat u de ventilatie-opening aan de achterkant van het Plasmascherm niet blokkeert.
• U moet het Plasmascherm op een gelijkmatig vlakke ondergrond bevestigen, want het scherm is gemaakt van glas.
• Schroefgaten anders dan hierboven vermeld zijn uitsluitend bedoeld voor de bijbehorende producten. Gebruik deze in geen geval voor montage van niet daarvoor bedoelde producten.
• Plaats het plasmascherm niet op de standaard en haal het er ook niet vanaf terwijl de luidsprekers er aan vast zitten.

OPMERKING

• Wij raden u ten sterkste aan de los verkrijgbare originele PIONEER bevestigingsproducten te gebruiken.
• PIONEER aanvaardt geen aansprakelijkheid voor enig persoonlijk letsel of enige zaakschade als resultaat van gebruik van bevestigingsmaterialen anders dan de los verkrijgbare PIONEER producten.

LET OP

PIONEER aanvaardt geen aansprakelijkheid voor enige schade als gevolg van onjuist gebruik van het product door u of door anderen, als gevolg van storingen in het gebruik, andere aan het product gerelateerde problemen, of als gevolg van gebruik van het product, behalve in gevallen waar het bedrijf deze aansprakelijkheid niet kan uitsluiten.

Beveiliging Plasmascherm

Wanneer er langere tijd stilstaande beelden (zoals foto's en computerbeelden) op het scherm worden weergegeven, zal het scherm iets gedimd worden. Dit komt omdat de beveiliging van het Plasmascherm automatisch de helderheid aanpast wanneer er stilstaande beelden worden gedetecteerd; dit duidt dus niet op een storing of defect. Het scherm zal worden gedimd wanneer het beeld ongeveer drie minuten stilstaat.

Infrarode stralen

Vanwege de toegepaste technieken genereert uw Plasmascherm infrarood straling. Afhankelijk van hoe uw Plasmascherm gebruikt wordt, is het mogelijk dat de afstandsbedieningen van andere apparatuur in de buurt, of bijvoorbeeld een draadloze hoofdtelefoon op infrarood, hierdoor gestoord worden. In een dergelijk geval kunt u het beste de apparatuur in kwestlie zo plaatsen dat de sensoren voor de afstandsbedieningen niet meer gestoord worden.

Radiostoring

Alhoewel dit product voldoet aan alle eisen, produceert het een geringe hoeveelheid ruis. Als u apparatuur zoals een AM (middengolf) radio, PC of videorecorder te dicht bij dit product zet, is het mogelijk dat deze apparatuur storing ondervindt. In een dergelijk geval dient u de apparatuur in kwestie verder bij dit product vandaan te zetten.

Ventilatorgeluid

Wanneer de Media Receiver te warm wordt, zal de ingebouwde ventilator sneller gaan draaien. In voorkomende gevallen kunt u hier hinder van ondervinden.

Plak geen labels, stickers of plakband op dit product.

- Hierdoor kan de behuizing verkleuren of aangetast raken.

Wanneer u het product langere tijd niet zult gebruiken

- Wanneer u het product lange tijd niet gebruikt, kunnen de prestaties ervan achteruit gaan. Zet het product daarom regelmatig aan en gebruik het.

Condens

- Wanneer het product van een koude naar een warme plek wordt gebracht, of wanneer bijvoorbeeld op een winterochtend de verwarming wordt aan gezet, kan er condensvorming optreden op of binnenin het product. In geval van condensvorming mag u het product niet aan zetten, maar moet u wachten tot de condens verdwenen is. Als u het product gebruikt terwijl er condens gevormd is, kunnen er storingen optreden.

Schoonmaken van het scherm

• Maak het scherm van dit product schoon door het voorzichtig af te nemen met een zachte, droge doek; het meegeleverde reinigingsdoekje of iets dergelijks (d.w.z. katoen of flanel). Als u een harde doek gebruikt of te hard wrijft, kunt u krassen maken op het scherm.
• Als u het oppervlak van het scherm met een natte doek schoonmaakt, kunnen er druppels in het product terecht komen en storingen veroorzaken.

Schoonmaken van de behuizing

• De behuizing van dit product bestaat grotendeels uit plastic. Gebruik geen chemische middelen zoals benzine of verfverdunner om de behuizing schoon te maken. Gebruik van chemische middelen kan de behuizing of de coating aantasten.
• Stel het product niet bloot aan agressieve gassen of vloeistoffen zoals pesticiden. Laat het product niet langere tijd contact maken met dingen van rubber of vinyl. De weekmaker in deze materialen kan de behuizing of de coating aantasten.
• Als u het oppervlak van het scherm met een natte doek schoonmaakt, kunnen er druppels in het product terecht komen en storingen veroorzaken.

Handgrepen aan de achterkant van het Plasmascherm

• De handgrepen aan de achterkant van het Plasmascherm mogen niet worden verwijderd.
• Vraag een andere persoon u te helpen wanneer het Plasmascherm verplaatst moet worden en gebruik hierbij de handgrepen aan de achterkant van het Plasmascherm. Verplaats het Plasmascherm in geen geval met slechts één enkele handgreep. Gebruik de handgrepen zoals u kunt zien op de afbeelding.
• Gebruik de handgrepen niet om het product aan op te hangen wanneer u het product gaat installeren. Gebruik de handgrepen niet om te voorkomen dat het product kan omvallen.

Plasmascherm

Netsnoer (2 m)			Reinigingsdoekje
(Voor Europa, behalve het V.K. en Ierland)	(Voor het V.K. en Ierland)
Alleen het netsnoer dat geschikt is voor gebruik in het land of gebied van aanschaf wordt meegeleverd.
Luidspreker-trillingsdempers x 3(Te gebruiken bij installatie van de los verkrijgbare luidsprekers aan de onderkant van het Plasmascherm.)
Draadklemmen x 3 Kralenbandjes x 3 Garantiebewijs

Media Receiver

Netsnoer (2 m)		Afstandsbediening
(Voor Europa, behalve het V.K. en lerland)	(Voor het V.K. en lerland)	(voor de PDP-505XDE/435XDE)	(voor de PDP-505HDE/435HDE)
Alleen het netsnoer dat geschikt is voor gebruik in het land of gebied van aanschaf wordt meegeleverd.
AA formaat batterij x 2 (mangaan batterij) Schroef x 4 (voor standaard) Afdekking schroefgat x 4 Standaard Systeemkabel (3 m) Drie handleidingen (voor de PDP-505XDE/435XDE) Twee handleidingen (voor de PDP-505HDE/435HDE)

OPMERKING

- Gebruik het netsnoer dat bij het Plasmascherm is geleverd alleen daarvoor en het netsnoer van de Media Receiver alleen voor de Media Receiver.

Betreffende de afbeeldingen in deze gebruiksaanwijzing

Deze aanwijzingen dienen voor zowel de PDP-505XDE/435XDE als de PDP-505HDE/435HDE, die ietwat verschillen in uiterlijk van de Media Receiver zelf en de afstandsbediening. Houd er rekening mee dat alle afbeeldingen in deze handleiding het model PDP-505XDE/435XDE tonen als voorbeeld bij de uitleg.

Plasmascherm
Vooraanzicht

(rechter zijanzicht)

1 POWER toets
2 STANDBY lampje
3 POWER ON lampje
4 Sensor voor de afstandsbediening
5 STANDBY/ON toets
6 INPUT toets
7 VOLUME +/- toetsen
8 CHANNEL +/- toetsen

Achteraanzicht

De aansluitingen wijzen naar beneden.

9 SYSTEM CABLE aansluiting (BLACK)
10 SYSTEM CABLE aansluiting (WHITE)
11 Luidspreker (rechts/links) aansluitingen
12 AC INLET netstroomaansluiting

1 POWER toets
2 POWER ON lampje
3 STANDBY lampje
4 TIMER lampje alleen voor de PDP-505XDE/435XDE
5 PHONES uitgangsaansluiting
6 INPUT 4 aansluiting (S-VIDEO)
7 INPUT 4 aansluiting (VIDEO)
8 INPUT 4 aansluitingen (AUDIO)
9 PC INPUT aansluiting (AUDIO)
10 PC INPUT aansluiting (ANALOG RGB)
11 PC CARD sleuf
12 PC CARD EJECT uitwerptoets

Achteraanzicht

1 ANT (antenne) ingangsaansluiting

2 RS-232C aansluiting (wordt in de fabriek gebruikt)

3 CONTROL IN aansluiting

4 CONTROL OUT aansluiting

5 INPUT 1 aansluiting (SCART)

6 ANT OUT aansluiting (antennesignaaluitgang) alleen voor de PDP-505XDE/435XDE

7 ANT IN aansluiting (antenne-ingang voor DTV)

alleen voor de PDP-505XDE/435XDE

- Deze aansluitbus kan dienen voor stroomvoorziening.

8 DIGITAL OUT aansluiting (OPTICAL) alleen voor de PDP-505XDE/435XDE

9 COMMON INTERFACE insteekgleuf alleen voor de PDP-505XDE/435XDE

- Voor een CA Module eenheid met een zgn. smart card

10 AC IN netstroomaansluiting
11 i/o link.A SELECT keuzeschakelaar
12 INPUT 2 aansluiting (SCART)
13 INPUT 3 aansluiting (SCART)
14 SUB WOOFER OUTPUT aansluiting
15 MONITOR OUTPUT aansluiting (S-VIDEO)
16 MONITOR OUTPUT aansluiting (VIDEO)
17 MONITOR OUTPUT aansluiting (AUDIO)
18 INPUT 2 aansluiting COMPONENT VIDEO: Y, PB, PR)
19 INPUT 3 aansluiting (HDMI)
20 SYSTEM CABLE aansluiting (WHITE)
21 SYSTEM CABLE aansluiting (BLACK)

Afstandsbediening (PDP-505XDE/435XDE)

1 ⏻

Om het Plasma Scherm aan te zetten of in de standby ruststand te schakelen.

2 INPUT

Hiermee kiest u de weergavebron voor het Plasma Scherm. (INGANG 1, INGANG 2, INGANG 3, INGANG 4)

30-9

TV/Externe signaalbron: Kiezen van een kanaal. Teletekst: Invoeren van een paginanummer.

4 PC

De PC aansluiting als signaalbron selecteren.

5 I-II

Instellen van de geluid-multiplexfunctie.

6

Hiermee schakelt u tussen de dubbelbeeld-, beeld-in-beeld en gewone weergave.

7 P+/P-

TV/Externe signaalbron: Kiezen van een kanaal.

/

Teletekst: Selecteren van een pagina.

8 TV/DTV

(alleen voor de PDP-505XDE/435XDE)

Voor overschakelen tussen de TV en DTV ingangsstand.

9 Kleur (ROOD/GROEN/GEEL/BLAUW)

Teletekst: Selecteren van een pagina.

10 ....

TV/Externe signaalbron: Gaat naar de teletekstondertitelpagina.

DTV ingangsstand: Schakelt de ondertiteling aan en uit.

11 ≡?

Teletekst: Toont verborgen informatie.

12 RETURN

Terug naar het vorige menuscherm.

13 ↗/↓ ← →

Hiermee kunt u items op de instelschermen selecteren.

ENTER

Hiermee geeft u opdracht een instructie uit te voeren.

14 EXIT (alleen voor de PDP-505XDE/435XDE)

Keert direct terug naar het normale scherm.

15 i+

TV/Externe signaalbron: Laat de kanaalinformatie verschijnen.

DTV ingangsstand: Toont de schermbrede informatie.

16

Voor verplaatsen van het kleine inzetbeeld bij gebruik van de inzetbeeldfunctie.

17

Voor overschakelen tussen beide schermen bij gebruik van de 2-scherm weergave of de inzetbeeldfunctie.

18 ∠+/△-

Hiermee stellt u het volume in.

19

Hiermee kunt u de geluidsweergave tijdelijk uitschakelen.

20

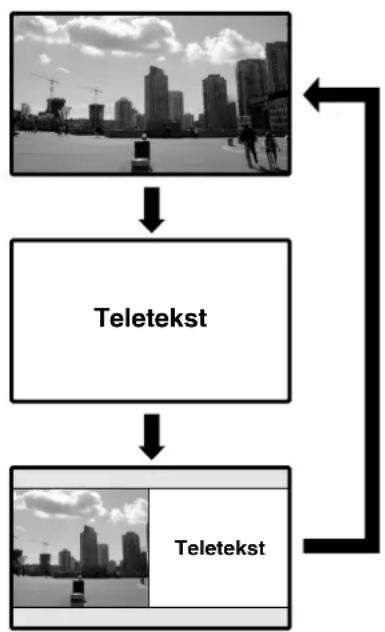

Hiermee selecteert u de Teletekst functie. (volledig TV beeld, volledig tekstbeeld, TV/tekst gemengd beeld)

21 i

Teletekst: Toont de Indexpagina voor het CEEFAX/FLOF systeem. Toont de TOP overzichtspagina voor het TOP systeem.

22 HOME MENU

TV/Externe signaalbron: Opent het menuscherm.

23 EPG

Laat de Elektronische Programma Gids verschijnen.

24

TV/Externe signaalbron: Voor keuze van het schermformaat.

三

Teletekst: Omschakelen van de Teletekst weergavefunctie. (volledig/bovenste helft/onderste helft)

25

TV/Externe signaalbron: Zet een bewegend beeld stil. Druk nog eens om deze functie te annuleren.

三

Teletekst: Stopt het bijwerken van Teletekst-pagina's. Druk nog eens om de vergrendeling weer op te heffen.

OPMERKING

- Richt de afstandsbediening op het Plasmascherm om het te bedienen.

Installeren van het Plasmascherm

• Vermijd direct zonlicht. Zorg voor voldoende ventilatie.
• De systeemkabel die het Plasmascherm en de Media Receiver met elkaar verbindt is ongeveer 3 m lang.
• Omdat het Plasmascherm zo zwaar is, kunt u het alleen met hulp van iemand anders verplaatsen.

LET OP

- Als u iets bovenop de Media Receiver zet, zal de ventilatie daarvan achteruit gaan en is het mogelijk dat het toestel niet meer goed werkt.

OPMERKING

- Houd voldoende ruimte vrij aan de bovenkant en de achterkant van het apparaat, zodat er een goede ventilatie aan de achterkant is.

Gebruik van de los verkrijgbare PIONEER standaard

- Zie de gebruiksaanwijzing van de standaard zelf voor nadere bijzonderheden betreffende de installatie van de standaard.

Gebruik van de los verkrijgbare PIONEER luidsprekers

- Zie de gebruiksaanwijzing van de luidsprekers zelf voor nadere bijzonderheden betreffende de installatie van de luidsprekers.

LET OP

Bedrijfsomgeving

Bedrijfstemperatuur en vochtigheidsgraad: 0°C tot +40°C; minder dan 85% RV (ventilatieopeningen niet afgesloten) Installeer het toestel niet op de volgende plekken:

• In direct zonlicht
• Onder sterk kunstlicht
• In een zeer vochtige omgeving
- Op een slecht geventileerde plek

Installeren van de Media Receiver

LET OP

• Zet geen videorecorder of andere apparatuur op de Media Receiver.
• Laat bij het opstellen voldoende ruimte vrij aan de zijkanten en boven de Media Receiver.
• Zorg ervoor dat de ventilatieopeningen aan de zijkanten van de Media Receiver of de ventilator aan de achterkant niet geblokkeerd worden.

Met de meegeleverde standaard kunt u de Media Receiver rechtop zetten.

1. Schuif de standaard vast aan de zijkant van de Media Receiver.

2. Zet de standaard vast met de bijgeleverde schroeven.

3. Verwijder de schokdempende voetjes.

Bewaar de schokdempende voetjes en de schroeven. U heeft ze weer nodig wanneer u de Media Receiver horizontaal wilt zetten.

4. Dicht de schroefgaatjes af met de meegeleverde afdekkingen.

LET OP

- U moet de meegeleverde installatiestandaard gebruiken wanneer u de Media Receiver verticaal wilt opstellen. Als u het toestel zonder standaard op de vloer zet, worden de ventilatieopeningen geblokkeerd en zal het toestel defect raken.

Het systeem klaarmaken voor gebruik

De systeemkabel aansluiten op het Plasmascherm

De systeemkabel aansluiten op de Media Receiver
Media Receiver (achteraanzicht)

LET OP

- DEZE LUIDSPREKER-AANSLUITINGEN KUNNEN ONDER EEN GEVAARLIJK HOGE SPANNING STAAN BIJ HET AANSLUITEN OF LOSMAKEN VAN DE LUIDSPREKERKABELS; OM ELEKTRISCHE SCHOKKEN TE VOORKOMEN MAG U DE NIET-GEISOLEERDE DELEN NIET AANRAKEN VOOR U DE STEKKER UIT HET STOPCONTACT HEEFT GEHAALD.

Leggen van de bedrading

Dit systeem wordt geleverd met draadklemmen en kralenbandjes voor het samenbinden van bedrading. Wanneer de juiste bedrading bijeen is gebundeld, kunt u de onderstaande stappen volgen voor het leggen van de bedrading.

Wanneer de luidsprekers aan de zijkanten zijn geïnstalleerd
(achteraanzicht)

Bevestigen van de draadklemmen aan het hoofdtoestel

Bevestig de draadklemmen aan de 4 gaatjes die hieronder met ↑ zijn aangegeven, afhankelijk van de manier waarop uw systeem is opgesteld.

Bevestigen en verwijderen van de draadklemmen

Steek [1] in een daarvoor bestemd gaatje aan de achterkant van het Plasmascherm en klem [2] in de achterkant van [1] om de lus te sluiten.

De draadklemmen kunnen moeilijk los gemaakt worden wanneer ze eenmaal vast zitten. Wees daarom voorzichtig wanneer u ze vastmaakt.

Draai de klem 90° met een tang en trek daarbij naar buiten. De klem kan na verloop van tijd bros worden en kan beschadigd raken bij het verwijderen.

Wanneer de luidsprekers aan de onderkant zijn geïnstalleerd

*Draadbinder
Gebruik de met de standaard meegeleverde draadbinders, bundel de luidspreker- en systeemkabels zo dat ze van de voorkant niet zichtbaar zijn. Wees voorzichtig dat u hierbij geen kracht uitoefent op de aansluitingen van de kabels.

Voorbereiden voor afstandsbediening

Plaatsen van de batterijen

1 Open het deksel van het batterijvak.

2 Doe de twee AA formaat batterijen die worden meegeleverd met dit product erin.

- Plaats de batterijen met de polen in juiste richting zoals aangegeven met de (+) en (−) tekens in het batterijvak.

3 Doe het deksel van het batterijvak weer dicht.

Waarschuwingen betreffende de batterijen

Bij verkeerd gebruik kunnen de batterijen lekken of zelfs ontploffen. Neem de onderstaande aanwijzingen in acht.

• Gebruik geen alkalibatterijen. Vervang de batterijen uitsluitend door mangaanbatterijen.
• Plaats de batterijen met de polen in juiste richting zoals aangegeven met de (+) en (−) tekens.
• Gebruik geen verschillende soorten batterijen door elkaar. Verschillende soorten batterijen hebben verschillende eigenschappen.
• Gebruik geen oude en nieuwe batterijen door elkaar. Als u oude en nieuwe batterijen door elkaar gebruikt, kunnen de nieuwe korter meegaan en kunnen de oude gaan lekken.
• Verwijder de batterijen zodra ze leeg zijn. De chemische vloeistof die uit de batterijen lekt kan huiduitslag veroorzaken. Als de batterijen gelekt hebben, moet u de vloeistof grondig met een doek wegvegen.
• De batterijen die bij dit toestel worden geleverd kunnen een kortere levensduur dan normaal hebben, als gevolg van de omstandigheden waarbij de batterijen zijn opgeslagen.
• Als u de afstandsbediening langere tijd niet zult gebruiken, moet u de batterijen eruit halen.

LET OP

- GOOI GEBRUIKTE BATTERIJEN NIET WEG, MAAR VOLG DAN ALTIJD DE PLAATSELIJKE BEPALINGEN OF EVENTUELE ANDERE VOORSCHRIFTEN DIE GELDEN IN HET LAND/GEBIED WAAR U BENT.

Bij dit product zijn batterijen geleverd. Wanneer deze leeg zijn, moet u ze niet weggooien maar inleveren als KCA.

NL

Bereik van de afstandsbediening

Gebruik de afstandsbediening terwijl u deze op de sensor (SFI) rechts onderaan het voorpaneel van het Plasmascherm richt. De afstand tussen de afstandsbediening en het toestel mag maximaal 7 m bedragen en de hoek ten opzichte van de sensor mag maximaal 30 graden naar rechts, links, boven of beneden zijn.

Voorzorgen betreffende de afstandsbediening

• Stel de afstandsbediening niet aan schokken bloot. Let er tevens op dat er geen vloeistof over de afstandsbediening wordt gemorst en houd deze uit de buurt van vochtige plaatsen.
• Plaats of leg de afstandsbediening niet in de zon. De hitte kan de afstandsbediening vervormen.
• De afstandsbediening werkt mogelijk niet goed als er direct zonlicht of het licht van een sterke lamp op de afstandsbedieningssensor van het Plasmascherm valt. In dat geval moet u de opstelling van het Plasmascherm of de lamp veranderen, of moet u de afstandsbediening dichter bij de afstandsbedieningssensor houden.
• Wanneer er zich obstakels tussen de afstandsbediening en de sensor bevinden, is het mogelijk dat de afstandsbediening niet juist werkt.
• Naarmate de batterijen leger raken, zult u merken dat het bereik van de afstandsbediening afneemt. Vervang de batterijen tijdig door nieuwe.
• Het Plasmascherm zendt zeer zwakke infrarode straling uit. Als u apparatuur met een infrarode afstandsbediening, zoals een videorecorder, dicht bij het Plasmascherm opstelt, is het mogelijk dat deze apparatuur niet of niet goed meer reageert op de eigen afstandsbediening. In een dergelijk geval dient u de apparatuur in kwestie verder bij het Plasmascherm vandaan te zetten.
• Afhankelijk van de opstelling is het mogelijk dat de infrarode stralen die door het Plasmascherm zelf worden geproduceerd ook de afstandsbediening van dit systeem storen, of ertoe leiden dat u de afstandsbediening dichter bij het toestel moet gebruiken. De sterkte van de door het scherm geproduceerde infrarode straling hangt mede af van de weergegeven beelden.

Basisaansluitingen

Aansluiten van een antenne

Gebruik een buitenantenne voor een optimale ontvangst. Hieronder volgt een korte uitleg over de aansluiting door middel van een coaxkabel. alleg voor de PDP-505XDF/435XDF

Antennekabel - in de handel verkrijgbaar

Als uw buitenantenne een 75 ohm coaxkabel heeft met een standaard DIN45325 stekker (IEC169-2), steek deze dan in de antenne-aansluiting aan de achterkant van de Media Receiver.

Aansluiten van het netsnoer

Plasmascherm (onderaanzicht)

OPMERKING

• Zet de hoofdschakelaars van het Plasmascherm en van de Media Receiver altijd uit voor u de netsnoeren aansluit.
• Trek de stekkers van het Plasmascherm en de Media Receiver uit het stopcontact wanneer u het systeem langere tijd niet zult gebruiken.

U moet eerst TV kanalen voorprogrammeren voor u daarop kunt afstemmen. Zie "Automatisch instellen van TV kanalen" op bladzijde 28.

Inschakelen van de stroom

1 Druk op het Plasmascherm op POWER.

- De STANDBY indicator op het Plasmascherm gaat nu rood knipperen.

2 Druk op de Media Receiver op POWER.

- Het systeem wordt nu aan of uit (standby) gezet.

3 Controleer of de STANDBY indicatorlampjes rood oplichten en druk dan op de ⏻ toets of een cijfertoets van 0 tot 9 op de afstandsbediening of de STANDBY/ON toets van het Plasma scherm om de apparatuur in te schakelen.

- Wanneer het systeem uit (standby) staat en u op 0 drukt, wordt de stroom ingeschakeld en zal het beeld dat wordt geproduceerd door de INPUT 1 signaalbron worden weergegeven. Wanneer u op één van de toetsen 1 t/m 9 drukt, zal het bijbehorende TV kanaal worden weergegeven. Of, wanneer u op ⏻ drukt, wordt het laatste beeld weergegeven.

- De POWER ON lampjes op het Plasmascherm en de Media Receiver lichten groen op.

OPMERKING

• In deze handleiding wordt met de term "systeem" het Plasmascherm en de Media Receiver aangeduid.
• U kunt de stappen 1 en 2 ook omdraaien.

Uitschakelen van de stroom

1 Druk op ⏻ op de afstandsbediening of op STANDBY/ON op het Plasmascherm.

• Het systeem gaat nu uit (standby) en het beeld verdwijnt van het scherm.
• Beide STANDBY indicatorlampjes lichten rood op.
• Het TIMER indicatorlampje brandt wanneer er een instelling is gemaakt voor het opnemen/bekijken van een programma. Schakel het toestel niet uit met de POWER toets van de Media Receiver zolang het TIMER indicatorlampje brandt, anders zal de gemaakte instelling vervallen.
• Het is aanbevolen de apparatuur na gebruik in de standby ruststand te schakelen. Dan blijft het systeem in staat om automatisch de signalen van de Elektronische Programma Gids te ontvangen (en van de DTV Automatische update: alleen voor de PDP-505XDE/435XDE) in de standby ruststand.

2 Druk op de Media Receiver op POWER.
- De STANDBY lampjes op de Media Receiver gaat uit en die op het Plasmascherm gaat rood knipperen.
3 Druk op het Plasmascherm op POWER.
- De STANDBY indicator op het Plasmascherm gaat nu uit.

OPMERKING

• U kunt de stappen 2 en 3 ook omdraaien.
• Wanneer u het systeem langere tijd niet zult gebruiken, moet u de stekker uit het stopcontact halen.
• Wanneer het systeem uit (standby) staat, is de hoofdstroomvoorziening afgesloten en kan het systeem niet zomaar worden gebruikt. Er blijft echter een klein stroompje lopen zodat het systeem direct op instructies kan reageren.

Plasmascherm

POWER toets

Indicator lampjes Systeemstatus
Plasmascherm Media		Receiver
AAN	UIT (Standby)	AAN	UIT (Standby)
Droond	●	●	●	De stroom voor het Plasmascherm en de Media Receiver is uitgeschakeld, of de stekkers zitten niet in het stopcontact.
Sodend	●	●	●	De stroom voor het systeem is ingeschakeld.
Dwond	●	●	●	Het systeem staat uit (standby).
Sodend	Knippert	●	●	De stroom voor de Media Receiver is uitgeschakeld, of de stekker van de Media Receiver zit niet in het stopcontact.
Dwond	●	●	●Knippert	De stroom voor het Plasmascherm is uitgeschakeld, of de stekker van het Plasmascherm zit niet in het stopcontact.

Zie "Oplossen van problemen" op bladzijde 55 voor andere aanduidingen dan hierboven beschreven.

(PDP-505XDE/435XDE)

Kanaalaanduiding

Kanalen kiezen

Overschakelen tussen de TV en DTV functies

alleen voor de PDP-505XDE/435XDE

- Druk op de INPUT toets van het Plasma Scherm of op de TV/DTV toets van de afstandsbediening om te kiezen voor de DTV of TV ingangsstand.

Gebruik van P+/- op de afstandsbediening

• Druk op P+ voor een hoger kanaalnummer.
• Druk op P – voor een lager kanaalnummer.

Bij het kijken naar Teletekst informatie:

• Druk op P + voor een hoger paginanummer.
• Druk op P – voor een lager paginanummer.

OPMERKING

• CHANNEL +/- op het Plasmascherm werkt hetzelfde als P+/P-.
• Met P + / P - kunt u geen zenders vinden die zijn ingesteld voor overslaan.
• Met P +/P – kunt u geen zenders vinden die niet zijn ingesteld als favorieten. (In de DTV stand, alleen voor de PDP-505XDE/435XDE)

Gebruik van 0 - 9 op de afstandsbediening

Met de cijfertoetsen 0 t/m 9 kunt u kanalen ook rechtstreeks kiezen.

VOORBEELD

• Voor kanaal 2 (een kanaalnummer met maar één cijfer), drukt u gewoon op 2.
• Voor keuze van zender nummer 12 (een 2-cijferig zendernummer), drukt u op 1 en dan op 2.
• Om in de DTV stand in te stellen op zender nummer 123 (een 3-cijferig zendernummer), drukt u op 1, 2 en dan 3. (alleen voor de PDP-505XDE/435XDE)

Bij het kijken naar Teletekst informatie:

U kunt direct de 3 cijfers van het teletekst-paginanummer, van 100 t/m 899, invoeren met de cijfertoetsen 0 t/m 9. Zie bladzijde 53.

OPMERKING

- Wanneer het systeem uit (standby) staat en u op 0 drukt, wordt de stroom ingeschakeld en zal het beeld dat wordt geproduceerd door de INPUT 1 signaalbron worden weergegeven. Wanneer u op één van de toetsen 1 t/m 9 drukt, zal het bijbehorende TV kanaal worden weergegeven.

Voorinstellen van uw favoriete analoge zenders

U kunt tot 16 analoge TV-zenders voorinstellen, zodat u vervolgens snel kunt afstemmen op alleen uw favoriete zenders.

1 Tijdens het bekijken van een analoge uitzending, kunt u met een druk op de ENTER toets uw Favoriete Zender Lijst zien.

2 Kies een favoriete zender om op af te stemmen (↑, ↓

←/→en dan ENTER).

- Druk op de RETURN toets om uw Favoriete Zender Lijst te sluiten.

OPMERKING

- Zie pagina 28 en 29 voor het vastleggen van uw favoriete zenders.

Veranderen van het volume en de geluidsweergave

Met ∠+/△- op de afstandsbediening

• Druk op ∠ + om het volume te verhogen.
- Druk op △ – om het volume te verlagen.

OPMERKING

- VOLUME +/- op het Plasmascherm werkt hetzelfde als + / - .

Gebruik van op de afstandsbediening

schakelt de geluidsweergave tijdelijk uit.

1 Druk op ☐.
- “ ⚫” zal op het scherm verschijnen.
2 Druk nog eens op om de geluidsweergave weer in te schakelen.
- Als u op + drukt wordt de geluidsweergave ook weer ingeschakeld.

Plasmascherm (rechter zijanzicht)

Gebruik van I-II op de afstandsbediening

Met elke druk op I-Ⅱ zal de geluidsweergave (MTS) als volgt veranderen.

		Instelling
				MONOIII
NICAMuitzendingen	Stereo	1AAA NICAM STEREO 10:00	1AAA NICAM STEREO 10:00	1AAA MONO 10:00
	Tweetalig	2BBB NICAM I 10:00	2BBB NICAM II 10:00	2BBB MONO 10:00
	Mono	3CCC NICAM MONO 10:00	3CCC NICAM MONO 10:00	3CCC MONO 10:00
A2uitzendingen	Stereo	4DDD STEREO 10:00	4DDD STEREO 10:00	4DDD MONO 10:00
	Tweetalig	5EEE DUAL I 10:00	5EEE DUAL II 10:00	5EEE MONO 10:00
	Mono	6FFF MONO 10:00	6FFF MONO 10:00	6FFF MONO 10:00
Digitale uitzendingen	alleen voor de PDP-505XDE/ 435XDE	7GGG STEREO 10:00	7GGG STEREO 10:00	7GGG MONO 10:00

OPMERKING

• In elk van de multiplex weergavefuncties die u met de I-II toets kunt instellen, zal de manier waarop de weergave verandert mede afhangen van het ontvangen signaal.
• Wanneer u MONO heeft ingesteld, zal het Plasmaschermsysteem in mono blijven weergeven, ook wanneer er vervolgens een stereo uitzending wordt ontvangen. U moet terugschakelen naar de I of II weergavefunctie als u weer naar stereoweergave wilt luisteren.
• De geluidsweergave verandert niet wanneer u de multiplex weergavefunctie verandert als één van de signaalbronnen INPUT 1 l/m 4 of PC wordt weergegeven. In dit geval wordt de geluidsweergave bepaald door de signaalbron.

Gebruik van de meerbeeldscherm functies

Splitsen van het scherm

Via de volgende procedure kunt u kiezen voor de 2-beelden of de inzetbeeld weergavefunctie.

2-beelden

1 Druk op ☐ om de gewenste weergavefunctie te kiezen.

• Met elke druk op 📄 schakelt u tussen de dubbelbeeld-, inzetbeeld- en gewone weergave.
• Bij de 2-scherm weergave of de inzetbeeldfunctie, drukt u op ⚠ om de plaats van de 2 getoonde beelden te verwisselen.
  Het linker scherm is het actieve scherm, zoals aangegeven met "♪". Hiervan kunt u tijdens het gebruik het beeld en geluid regelen.

- Bij de dubbelbeeld-weergave drukt u op 📋 om het formaat van het linker beeld te veranderen.

- Bij de inzetbeeldfunctie, drukt u op om het kleine inzetbeeld te verplaatsen tegen de wijzers van de klok in.

2 Om de gewenste signaalbron te selecteren, dient u op de bijbehorende toets te drukken.

- Als u naar een TV programma aan het kijken bent, kunt u met P + / P - een ander kanaal kiezen.

OPMERKING

• Met de meerbeeldscherm functies kunt u geen beelden van dezelfde signaalbron tegelijkertijd weergeven. Als u dit toch probeert, zal er een waarschuwing verschijnen.
• Wanneer u op HOME MENU drukt, zal de normale weergave worden hersteld en zal het bijbehorende menu verschijnen.
• In de 2-beelden (dubbelbeeld) weergavefunctie is het mogelijk dat het rechter beeld grover lijkt, één en ander mede afhankelijk van het weergegeven beeld zelf.
• Bij de dubbelbeeld-weergavefunctie is de lijst met favoriete analoge zenders niet beschikbaar.
• Bij de dubbelbeeld-weergavefunctie is de lijst met digitale zenders niet beschikbaar. (alleen voor de PDP-505XDE/435XDE)

Stilzetten van beelden

Via de volgende procedure kunt u de bewegende beelden waar u naar kijkt stil zetten.

1 Druk op 📄.

- Het stilstaande beeld zal rechts verschijnen terwijl de bewegende beelden links getoond worden.

2 Druk nog eens op om deze functie te annuleren.

Normaal beeld Stilstaand beeld

OPMERKING

• Wanneer het beeld reeds gesplitst is, kan het beeld niet worden stilgezet.
• Wanneer deze functie niet beschikbaar is, zal er een waarschuwing verschijnen.

Gebruik van het menu

AV functiemenu's

Home Menu Onderdeel Bladzijde
Beeld AV Selectie	31
	Contrast 32
	Helderheid 32
	Kleur	32
	Tint	32
	Scherpte	32
	Professionele instelling.	32
	Reset 32
Geluid Hoge tonen	34
	Lage tonen 34
	Balans	34
	Reset 34
	FOCUS	34
	Surround voor	34
Stroomvoorziening	Stroombesparing	35
	Uit, geen signaal	35
	Uit, geen bedrijf	35
Sluimertimer	——	42
Optie	Positie	38
	WSS	41
	4:3 Stand	41
	Kleursysteem 39
	Ingangsselectie	39
	Randmasker 41
	HDMI In	45
Instelling	Automatische installatie	28
	Analoge TV setup	28-30
	DTV setup alleen voor de PDP-505XDE/435XDE	*
	Wachtwoord	42, 43
	Taal	31
Home Gallery	——	50-52

* Zie de apart bijgeleverde DTV handleiding.

PC functiemenu's

Home Menu Onderdeel Bladzijde
Beeld AV Selectie 31
	Contrast 32
	Helderheid 32
	Rood 32
	Groen 32
	Blauw 32
	Reset 32
Geluid Hoge tonen 34
	Lage tonen 34
	Balans	34
	Reset 34
	FOCUS	34
	Surround voor	34
Stroomvoorziening	Stroombesparing	35
	Stroombeheer	35
Sluimertimer	——	42
Optie	Automatische instelling	38
	Handmatige instelling	38
Home Gallery	——	50–52

Menu-bediening

Hieronder volgt de algemene werkwijze voor de menu-instellingen. Nadere details van de bediening vindt u op de pagina's waar de afzonderlijke functies worden beschreven.

1 Druk op HOME MENU.

2 Druk op / om een menu-onderdeel te kiezen en druk dan op de ENTER toets.

3 Herhaal stap 2 totdat u het gewenste submenu-onderdeel hebt gevonden.

- Hoeveel menu-niveaus u moet doorlopen, hangt af van het gezochte menu-onderdeel.

4 Druk op ←/→ om een optie (of een parameter) te kiezen en druk dan op de ENTER toets.

- Voor sommige menu-onderdelen drukt u op / in plaats van op / .

5 Druk op HOME MENU om het menu te sluiten.

OPMERKING

- U kunt terugkeren naar een hoger menu-niveau met een druk op RETURN.

Automatisch instellen van TV kanalen

In deze paragraaf wordt beschreven hoe u automatisch TV kanalen kunt laten opzoeken en voorprogrammeren.

Voor de functies die alleen betrekking hebben op de PDP-505XDE/435XDE, verwijzen we u naar de afzonderlijk bijgeleverde DTV gebruiksaanwijzing.

Gebruik van de Automatische installatie

Wanneer u het Plasmascherm voor het eerst aan zet, zal de automatische installatie opstarten. U kunt achtereenvolgens de taal, het land en de kanalen in laten stellen.

1 Stel in op "Taal" (↑)↓
2 Kies de gewenste taal (◀)→

Bijvoorbeeld: PDP-505XDE/435XDE

- U kunt kiezen uit 12 talen: Engels, Duits, Frans, Italiaans, Spaans, Nederlands, Zweeds, Portugees, Grieks, Fins, Russisch en Turks.

3 Stel in op "Land" (↑).↓
4 Kies het land (←)→

- Ga door naar stap 9 als u beschikt over model PDP-505HDE of PDP-435HDE.

5 Stel in op "Tunertype" (↑)↓
6 Kies het type afstemming (←)→

- U kunt kiezen uit 3 mogelijkheden; "Alle", "Digitaal", of "Analoog".

7 Stel in op "Antennestroom" (▲)
- Deze mogelijkheid bestaat alleen als er is gekozen voor "Digitaal" of "Alle" onder het "Tunertype" voor de afstemming, in stap 5. Zo niet, ga dan door met stap 9.

8 Stel in op "Aan" of "Uit" (←)→
9 Stel in op "Installatie" (↑/↓ en dan ENTER).
10 Stel in op "Start" (↑/↓ en dan ENTER).

• De Automatische installatie zal nu beginnen.
• Druk op RETURN om de Automatische installatie af te breken.
  11 Nadat de Automatische installatie is afgelopen, kunt op HOME MENU drukken om het menu te sluiten.

OPMERKING

- Nadat u bijvoorbeeld naar een ander land bent verhuisd kunt u via het Home menu de Automatische installatie opnieuw opstarten. Verricht de onderstaande stappen ① t/m ③ voordat u begint met de Automatische installatie.

①Druk op HOME MENU.
② Stel in op "Instelling" (↑/↓en dan ENTER).
③ Stel in op "Automatische installatie" (↑/↓ en dan ENTER).

- Het invoerscherm voor het wachtwoord zal verschijnen. Voer uw wachtwoord van 4 cijfers in met de cijfertoetsen 0 - 9.

- Als er geen kanaal gevonden kan worden, controleer dan de antenne-aansluitingen en probeer vervolgens de Automatische installatie opnieuw.

Handmatig instellen van analoge TV-kanalen

In deze paragraaf wordt beschreven hoe u met de hand TV-kanalen kunt instellen.

Gebruik van de Handmatige instelling

Gebruik de handmatige instelling als u de analoge TV-zenders handmatig wilt instellen.

1 Druk op HOME MENU.
2 Stel in op "Instelling" (♠ e♦ dan ENTER).
3 Stel in op "Analoge TV setup" (↑/↓ en dan ENTER). - Het invoerscherm voor het wachtwoord zal verschijnen. Voer uw wachtwoord van 4 cijfers in v de cijfertoetsen 0 - 9.
4 Stel in op "Handmatige instelling" (♠e♣ dan ENTER).
5 Stel in op "Programma" (↑).↓
6 Kies een programmanummer (★)→

• U kunt kiezen uit de nummers 1 t/m 99.

7 Stel in op "Zoeken" (↑).
8 Voer een frequentie in met de cijfertoetsen 0 - 9 en druk op ENTER.

- U kunt ook met ←/→ een frequentie invoeren.

10 Kies een geluidssysteem (◀)→

- U kunt kiezen uit "B/G", "D/K", "I", "L" en "L".

11 Stel in op "Kleursysteem" (↑).↓

12 Kies een kleursysteem (◀)→

- U kunt kiezen uit "Auto", "PAL", "SECAM" en "4.43NTSC".

13 Stel in op "Opslaan" (♠).

Onderdeel Omschrijving

Ja U kunt het kanaal kiezen met de P+/P- toetsen.

Ja (in lijst) U kunt het kanaal kiezen uit de Favorite Zender Lijst met de P+/P- toetsen.

Nee U kunt het kanaal niet kiezen met de P+/P- toetsen.

- Herhaal de stappen 6 t/m 14 om meer kanalen in te stellen.

15 Druk op HOME MENU om het menu te sluiten.

OPMERKING

• De procedure hierboven brengt de geselecteerde kanaalgegevens over naar aangesloten opname-apparatuur zoals een videorecorder of DVD-recorder.
• De Handmatige instelling stelt u tevens in staat de menuonderdelen "Label", "Kinderbeveiliging" en "Decoder" in te stellen. Zie "Namen geven aan TV kanalen", "Instellen van het kinderslot" en "Selecteren van de ingangsaansluiting voor de decoder".

Namen geven aan TV kanalen

U kunt namen van maximaal vijf tekens lang geven aan de TV kanalen die u heeft voorgeprogrammeerd. Hierdoor kunt u de kanalen beter herkennen wanneer u aan het kijken bent.

1 Volg de stappen 1 t/m 4 voor het Gebruiken van de Handmatige instelling. Doe het volgende nadat u het kanaal waaraan u een naam wilt geven hebt geselecteerd (met Programma).
2 Stel in op "Label" (↑/↓ en dan ENTER).

- Het invoerscherm voor de nieuwe naam zal verschijnen.

3 Kies de eerste letter (↑/↓, ←/→ en dan ENTER).

- De cursor gaat nu naar de positie voor het volgende teken.

4 Herhaal stap 3 om maximaal 5 tekens in te voeren.

• Om reeds ingevoerde tekens te corrigeren, dient u op het scherm [←] of [→] te selecteren en dan op ENTER te drukken. De cursor gaat nu naar het vorige of het volgende teken.
• Om het huidige teken te wissen, dient u op het scherm [Delete] te selecteren en dan op ENTER te drukken.
• Om een spatie in te voegen voor het huidige teken, dient u op het scherm [Space] te selecteren en dan op ENTER te drukken.

5 Druk op / of ←/→ om op het scherm [OK] te selecteren en druk vervolgens op ENTER om het invoeren van de naam af te sluiten.

6 Druk op HOME MENU om het menu te sluiten.

Instellen van het kinderslot

De Kinderbeveiliging zorgt ervoor dat er niet kan worden afgestemd en gekeken naar bepaalde TV kanalen.

1 Volg de stappen 1 t/m 4 voor het Gebruiken van de Handmatige instelling. Doe het volgende nadat u het kanaal waaraan u een naam wilt geven hebt geselecteerd (met Programma).

2 Stel in op "Kinderbeveiliging" (▲).

- U kunt heen en weer schakelen tussen "Weergave" en "Blok".

4 Druk op HOME MENU om het menu te sluiten.

Selecteren van de ingangsaansluiting voor de decoder

Als u een decoder wilt aansluiten, moet u de ingangsaansluiting (INGANG1) daarvoor instellen.

1 Volg de stappen 1 t/m 4 voor het Gebruiken van de Handmatige instelling. Doe het volgende nadat u het kanaal waaraan u een naam wilt geven hebt geselecteerd (met Programma).

2 Stel in op "Decoder" (♠).

3 Stel in op "INGANG 1" (←)→

4 Druk op HOME MENU om het menu te sluiten.

OPMERKING

- Wanneer "Uit" (fabrieksinstelling) is ingesteld, zult u geen beelden van de decoder kunnen bekijken.

Sorteren van voorgeprogrammeerde TV kanalen

Gebruik de volgende procedure om de volgorde van de voorgeprogrammeerde TV zenders te veranderen.

1 Druk op HOME MENU.
2 Stel in op "Instelling" (↑ e↓ dan ENTER).
3 Stel in op "Analoge TV setup" (↑/↓ en dan ENTER). - Het invoerscherm voor het wachtwoord zal verschijnen. Voer uw wachtwoord van 4 cijfers in met de cijfertoetsen 0 - 9.
4 Stel in op "Sorteren" (♠ e♣ dan ENTER).

- Het Sorteerscherm zal nu verschijnen.

5 Kies een zender die u wilt verplaatsen (↑, ↓ e→ → dan ENTER).
6 Kies een nieuwe plaats (↑, ↓ e can ENTER). • Het kanaal wordt nu verplaatst.
7 Druk op HOME MENU om het menu te sluiten.

OPMERKING

• Als u bij stap 6 naar een andere pagina van het Sorteerscherm wilt gaan, selecteer dan ▲/▼ op het scherm met ↑/▼en druk vervolgens op ENTER.
• De procedure hierboven brengt alleen de kanaalgegevens voor de gewijzigde kanalen over naar aangesloten opname-apparatuur zoals een videorecorder of DVD-recorder.

Instellen van de klok

Volg deze procedure om de juiste tijd in te stellen.

1 Druk op HOME MENU.
2 Stel in op "Instelling" (♠ eħ dan ENTER).
3 Stel in op "Analoge TV setup" (↑/↓ en dan ENTER). - Het invoerscherm voor het wachtwoord zal verschijnen. Voer uw wachtwoord van 4 cijfers in met de cijfertoetsen 0 - 9.
4 Stel in op "Klok" (↑/↓ en dan ENTER).
5 Stel in op "Progr. tijdinstelling" (↑).
6 Kies de TV-zender die u wilt gebruiken voor de automatische tijdinstelling (◄/►

7 Druk op HOME MENU om het menu te sluiten.

OPMERKING

- Als het systeem niet in staat blijkt de juiste tijd in te stellen via het geselecteerde TV kanaal, zal het "Datum en tijd" invoerscherm verschijnen. Stel vervolgens de juiste tijd in.

Instellen van de taal

Voor wat betreft de taal waarin de meldingen en menu's op het scherm zullen verschijnen kunt u kiezen uit 12 talen: Engels, Duits, Frans, Italiaans, Spaans, Nederlands, Zweeds, Portugees, Grieks, Fins, Russisch en Turks.

Voor wat betreft de weergave van Teletekst kunt u kiezen uit West-Europa, Oost-Europa, Greece/Turkey, Russia en Arabië.

Kiezen van een taal voor de meldingen op het scherm

1 Druk op HOME MENU.
2 Stel in op "Instelling" (♠ e♣ dan ENTER).
3 Stel in op "Taal" (↑/↓ en dan ENTER).
4 Stel in op "Menu" (▲).
5 Kies de gewenste taal (◀)→

6 Stel in op "Teletekst" (↑).
7 Kies de gewenste taal (◀)→
8 Druk op HOME MENU om het menu te sluiten.

AV Selectie

AV Selectie geeft u vijf verschillende standen waarmee u de weergave via uw Plasmaschermsysteem kunt aanpassen aan omstandigheden zoals het licht in uw kamer, het soort programma waar u naar kijkt, of het soort beelden dat het systeem ontvangt van externe apparatuur.

1 Druk op HOME MENU.
2 Stel in op "Beeld" ( / en dan ENTER).
3 Stel in op "AV Selectie" (↑/↓ en dan ENTER).
4 Kies de gewenste mogelijkheid ( / en dan ENTER).

Voor een AV signaalbron

Onderdeel Omschrijving

STANDAARD Voor een goed gedetailleerd beeld in een normaal verlichte ruimte.

DYNAMISCH Voor een scherper beeld met maximaal contrast.Bij deze functie kunt u de kwaliteit van het beeld niet handmatig bijregelen.

FILM Voor films.

SPEL Verlaagt de helderheid van het beeldzodat dit de ogen minder vermoeit.

GEBRUIKER Voor uw eigen voorkeursinstellingen.U kunt deze stand apart voor elke signaalbron instellen.

Voor een PC signaalbron

Onderdeel Omschrijving

STANDAARD Voor een goed gedetailleerd beeld in (fabrieksinstelling) een normaal verlichte ruimte.

GEBRUIKER Voor uw eigen voorkeursinstellingen.U kunt deze stand apart voor elke signaalbron instellen.

5 Druk op HOME MENU om het menu te sluiten.

OPMERKING

- Als u "DYNAMISCH" heeft geselecteerd, kunt u vervolgens niet meer de onderdelen "Contrast", "Helderheid", "Kleur", "Tint", "Scherpte" en "Professionele instelling." wijzigen; deze menu-onderdelen worden gedimd weergegeven.

Beeldinstellingen

U kunt de beeldweergave voor elk van de AV Selectie standen aan uw eigen voorkeuren aanpassen (behalve bij DYNAMISCH).

1 Druk op HOME MENU.
2 Stel in op "Beeld" (↑/↓ en dan ENTER).
3 Kies het onderdeel dat u wilt bijregelen (↑ eh dan ENTER).

Voor een PC als signaalbron of bij de Home Gallery, zal het volgende scherm verschijnen.

4 Kies het gewenste niveau (←)→

- Wanneer er een instelscherm wordt weergegeven, kunt u de instelling ook wijzigen met ↑. ↓

5 Druk op HOME MENU om het menu te sluiten.

Voor een AV signaalbron

Onderdeel tooks toets
Contrast Voor minder contrast Voor meer contrast
Helderheid Voor een minder Voor een helderderhelder beeld beeld
Kleur Voor minder Voor meer intenseintense kleuren kleuren
Tint Huidtinten worden Huidtinten wordenpaarsig groenig
Scherpte	Voor minder scherpte	Voor meer scherpte

Voor een PC signaalbron

Onderdeel toets
Contrast	Voor minder contrast	Voor meer contrast
Helderheid	Voor een minder Voor een helderder beeldhelder beeld
Rood	Voor een zwakkere rood-weergave	Voor een sterkere rood-weergave
Groen	Voor een zwakkere groen-weergave	Voor een sterkere groen-weergave
Blauw	Voor een zwakkere blauw-weergave	Voor een sterkere blauw-weergave

OPMERKING

• Om instellingen te maken voor "PureCinema", "Kleurtemp", "MPEG NR", "DNR", "CTI" en "DRE", stelt u in op "Professionele instelling" bij stap 3 en dan drukt u op ENTER. De daarna volgende werkwijze staat beschreven onder "Professionele instelling."
• Om terug te gaan naar de fabrieksinstellingen voor alle onderdelen, gebruikt u ↑/↓m bij stap 3 "Reset" te selecteren, waarna u op ENTER drukt. Er zal een bevestiging op het scherm verschijnen. Druk op ↑/↓, selecteer "Ja" en druk op ENTER.

Professionele instelling.

Dit systeem biedt diverse geavanceerde functies voor optimaal regelen van de beeldkwaliteit.

1 Druck op HOME MENU.
2 Stel in op "Beeld" (↑ e↓ dan ENTER).
3 Stel in op "Professionele instelling." (♠ e♦ dan ENTER).
4 Kies het onderdeel dat u wilt bijregelen (♠en dan ENTER).
U kunt kiezen voor "PureCinema", "Kleurtemp", "MPEG NR", "DNR", "CTI" of "DRE".
5 Kies de gewenste parameter ( / en dan ENTER). • Zie voor de instelbare parameters de overzichtstabel.

PureCinema
Deze functie herkent op film gebaseerde bronsignalen (oorspronkelijk gecodeerd met 24 beeldjes/seconde), analyseert deze en reproduceert vervolgens elk afzonderlijk filmbeeldje voor een zeer hoge beeldkwaliteit.

Keuzemogelijkheden	Uit Schakelt de PureCinema functie uit.
	Standaard	Produceert levendige en vloeiende beelden (afhankelijk van de film) door automatisch de beeldgegevens te detecteren bij weergave van DVD of hoge-definitie beelden (bijv. speelfilms) die met 24 beeldjes per seconde zijn opgenomen.
	ADV	Produceert vloeiende beelden van hoge kwaliteit (zoals in de bioscoop) door omzetting naar 72 Hz bij weergave van DVD beelden (bijv. speelfilms) die met 24 beeldjes per seconde zijn opgenomen.

Kleurtemp

Voor instellen van de kleurtemperatuur, om een betere witbalans te verkrijgen.

Keuzemogelijkheden Hoog Wit met een blauwige tint.

Middenhoog Tussen Hoog en Midden.

Midden Neutraal witte tint.

Middenlaag Tussen Laag en Midden.

Laag Wit met een roodachtige tint.

Handmatig U kunt de kleurtemperatuur aan uw eigen voorkeur aanpassen.

OPMERKING

Gebruik de volgende procedure om de kleurtemperatuur met de hand in te stellen:

①Kies voor "Handmatig" bij het instellen van "Kleurtemp" in de bovenstaande stap 5 en houd vervolgens de ENTER toets langer dan drie seconden ingedrukt om het handmatige instelscherm te laten verschijnen.

②Druk op ↑/▼selecteer het onderdeel dat u wilt aanpassen en druk op ENTER.

③Druk op ←/→om het gewenste niveau in te stellen en druk op ENTER.

Onderdeel toets toet
→

R Hoog	Voor een zwakkere voor een sterkere
		rood-weergave	rood-weergave
G Hoog	Fijninstelling voor lichte partijen	Voor een zwakkere groen-weergave	Voor een sterkere groen-weergave
B Hoog	Voor een zwakkere voor een sterkere blauw-weergave		blauw-weergave
R Laag	Fijninstelling voor donkere partijen	Voor een zwakkere rood-weergave	Voor een sterkere rood-weergave
G Laag		Voor een zwakkere groen-weergave	Voor een sterkere groen-weergave
B Laag		Voor een zwakkere blauw-weergave	Voor een sterkere blauw-weergave

• Druk op RETURN als u nog een ander onderdeel wilt instellen en herhaal vervolgens de stappen ② en ③.
• U kunt op ↑/↓drukken om de instelling van een onderdeel direct te wijzigen.

④Druk op HOME MENU om het menu te sluiten.

MPEG NR

Verwijdert hinderlijke storing uit de videobeelden tijdens het bekijken van een digitale TV-zender of het afspelen van een DVD disc, voor fraaie storingsvrije beelden.

Keuzemogelijkheden Uit Schakelt de MPEG NR functie uit.

Hoog	Verhoogd niveau MPEG ruisonderdrukking.
Midden Standaard MPEG ruisonderdrukking.
Laag	Gematigd niveau MPEG ruisonderdrukking.

DNR

Verwijdert beeldstoring voor heldere, scherpe beelden. De afkorting DNR staat voor Digital Noise Reduction (digitale storingsonderdrukking).

Keuzemogelijkheden Uit Schakelt de DNR functie uit.

Hoog Verhoogd DNR niveau.

Midden Standaard DNR niveau.

Laag Gematigd DNR niveau.

CTI

Geeft beelden met duidelijke kleurcontouren. De afkorting CTI staat voor Colour Transient Improvement (verbetering van kleurovergangen).

Keuzemogelijkheden Uit Schakelt de CTI functie uit.

Aan Schakelt de CTI functie in.

DRE

Scherpt de donkere en lichte partijen in beeld zodanig aan dat het contrast van licht en donker duidelijker uitkomt. De afkorting DRE staat voor Dynamic Range Expander (dynamiekverruiming).

Keuzemogelijkheden Uit Schakelt de DRE functie uit.

Hoog Verhoogd DRE niveau.

Midden Standaard DRE niveau.

Laag Gematigd DRE niveau.

Kleurbeheer

Via deze functie kunt u de weergave van elk van de basiskleuren fijnregelen.

1 Druk op HOME MENU.
2 Stel in op "Beeld" (↑/↓ en dan ENTER).
3 Stel in op "Professionele instelling." (↑ en dan ENTER).
4 Stel in op "Kleurbeheer" (↑/↓ en dan ENTER).
5 Kies het onderdeel dat u wilt bijregelen (↑ eħ dan ENTER).

6 Kies het gewenste niveau (◀)→

Onderdeel	← toets	→ toets
Rood	Dichter bij magenta	Dichter bij geel
Geel	Dichter bij rood	Dichter bij groen
Groen	Dichter bij geel	Dichter bij cyaan
Cyaan	Dichter bij groen	Dichter bij blauw
Blauw Dichter bij cyaan		Dichter bij magenta
Magenta	Dichter bij blauw	Dichter bij rood

• Druk op RETURN als u nog een ander onderdeel wilt instellen en herhaal vervolgens de stappen 5 en 6.
• U kunt op / drukken om de instelling van een onderdeel direct te wijzigen.

7 Druk op HOME MENU om het menu te sluiten.

Geluidsinstellingen

Via de volgende instellingen kunt u de geluidsweergave aan uw voorkeuren aanpassen.

U kunt de geluidsweergave voor elk van de AV Selectie standen aan uw eigen voorkeuren aanpassen. Zie bladzijde 31.

1 Druk op HOME MENU.
2 Stel in op "Geluid" (↑ e n dan ENTER).
3 Kies het onderdeel dat u wilt bijregelen (↑).
4 Kies het gewenste niveau (←).→

Onderdeel toets toets
Hoge tonen	Voor zwakkere hoge tonen	Voor sterkere hoge tonen
Lage tonen	Voor zwakkere lage tonen	Voor sterkere lage tonen
Balans	Vermindert het volume van de rechter luidspreker	Vermindert het volume van de linker luidspreker

5 Druk op HOME MENU om het menu te sluiten.

OPMERKING

• Om terug te gaan naar de fabrieksinstellingen voor alle onderdelen, gebruikt u ♠ om bij stap 3 "Reset" te selecteren, waarna u op ENTER drukt. Er zal een bevestiging op het scherm verschijnen. Druk op ♠/↓, selecteer "Ja" en druk op ENTER.
• De geluidsweergave via een hoofdtelefoon kan niet worden geregeld.
• Als u de instellingen voor de geluidsweergave wijzigt terwijl er een hoofdtelefoon is aangesloten, zullen de nieuwe instellingen pas van kracht worden wanneer de hoofdtelefoon wordt losgekoppeld.

FOCUS

Deze functie verschuift de richting van waaruit het geluid lijkt te komen (geluidsbeeld) naar boven voor een duidelijker geprononceerde weergave.

1 Druk op HOME MENU.
2 Stel in op "Geluid" (♠en dan ENTER).
3 Stel in op "FOCUS" (♠ ↓)
4 Kies de gewenste parameter (←)→

Onderdeel Omschrijving

Uit Schakelt de FOCUS functie uit. (fabrieksinstelling)

Aan

Schakelt de FOCUS functie in.

5 Druk op HOME MENU om het menu te sluiten.

OPMERKING

• Het effect van deze functie hangt mede af van het weergegeven signaal.
• U kunt het geluidsbeeld niet naar boven verschuiven bij weergave via een hoofdtelefoon.
• Als u deze functie gebruikt terwijl er een hoofdtelefoon is aangesloten, zal de nieuwe instelling pas van kracht worden wanneer de hoofdtelefoon wordt losgekoppeld.

Surround voor

Deze functie geeft drie-dimensionale geluidseffecten en/of diepe, rijke lage tonen.

1 Druk op HOME MENU.
2 Stel in op "Geluid" (↑ e↓ dan ENTER).
3 Stel in op "Surround voor" (♠).
4 Kies de gewenste parameter (←).→

Onderdeel Omschrijving

Uit Schakelt zowel de SRS als de TruBass functie uit.

SRS	Zeer effectieve drie-dimensionale geluidsweergave.

TruBass Een nieuwe techniek die zorgt voor diepe,(fabrieksinstelling) rijke lage tonen.

TruBass + SRS Geeft zowel de TruBass als de SRS effecten.

5 Druk op HOME MENU om het menu te sluiten.

OPMERKING

• SRSd een toestand aan waarbij de FOCUS functie is ingeschakeld en TruBass + SRS is ingesteld bij Surround Voor.
  • SRS Handelsmerk van SRS Labs, Inc.
• WOW technologie is toegepast met toestemming van de licentiehouder SRS Labs, Inc.
• Het effect van deze functie hangt mede af van het weergegeven signaal.
• U kunt deze functie niet gebruiken bij weergave via een hoofdtelefoon.
• Als u deze functie gebruikt terwijl er een hoofdtelefoon is aangesloten, zal de nieuwe instelling pas van kracht worden wanneer de hoofdtelefoon wordt losgekoppeld.

Stroomvoorziening

Onder Stroomvoorziening treft u nuttige functies aan voor het sparen van energie.

Stroombesparing

U kunt stroom laten besparen door het beeld minder helder te maken.

1 Druk op HOME MENU.
2 Stel in op "Stroomvoorziening" (↑/↓ en dan ENTER).
3 Stel in op "Stroombesparing" (↑/↓ en dan ENTER).
4 Stel in op "Sparen" of "Beeld Uit" (↑en dan ENTER).

Onderdeel Omschrijving

Standaard De helderheid van het beeld wordt niet (fabrieksinstelling) verminderd.

Sparen De helderheid van het beeld wordt verminderd om stroom te sparen.

Beeld Uit Schakelt de schermweergave uit, om energie te besparen. Om de schermweergave te herstellen, drukt u op een willekeurige toets, uitgezonderd +/ - en 呎 .Deze instelling wordt niet bewaard in het geheugen van het systeem.

5 Druk op HOME MENU om het menu te sluiten.

OPMERKING

- U kunt deze functie ook selecteren via het Home menu met een PC als signaalbron.

Uit, geen signaal (alleen in de AV stand)

Het systeem zal automatisch worden uitgeschakeld wanneer er 15 minuten lang geen signaal wordt ontvangen.

1 Druk op HOME MENU.
2 Stel in op "Stroomvoorziening" (↑/↓ en dan ENTER).
3 Stel in op "Uit, geen signaal" (↑/↓ en dan ENTER).
4 Stel in op "Inschakelen" ( / en dan ENTER).

Onderdeel Omschrijving

Uitschakelen Hiermee wordt het systeem niet (fabrieksinstelling) uitgeschakeld als er geen signaal wordt ontvangen.

Inschakelen Het systeem zal worden uitgeschakeld wanneer er 15 minuten lang geen signaal wordt ontvangen.

5 Druk op HOME MENU om het menu te sluiten.

OPMERKING

• Vanaf vijf minuten voordat het systeem zal worden uitgeschakeld, zal er elke minuut een melding verschijnen.
• Het is mogelijk dat het systeem niet automatisch wordt uitgeschakeld wanneer de Media Receiver een gestoord signaal blijft ontvangen nadat een TV programma is afgelopen.

Uit, geen bedrijf (alleen in de AV stand)

Het systeem zal automatisch worden uitgeschakeld wanneer er drie uur lang geen handeling mee wordt uitgevoerd.

1 Druk op HOME MENU.
2 Stel in op "Stroomvoorziening" (↑/↓ en dan ENTER).
3 Stel in op "Uit, geen bedrijf" (↑/↓ en dan ENTER).
4 Stel in op "Inschakelen" (↑ en dan ENTER).

Onderdeel Omschrijving

Uitschakelen Hiermee wordt het systeem niet (fabrieksinstelling) uitgeschakeld als er geen handeling wordt verricht.

Inschakelen Het systeem zal worden uitgeschakeld wanneer er 3 uur lang geen handeling mee wordt uitgevoerd.

5 Druk op HOME MENU om het menu te sluiten.

OPMERKING

- Vanaf vijf minuten voordat het systeem zal worden uitgeschakeld, zal er elke minuut een melding verschijnen.

Stroombeheer (alleen in de PC stand)

Het systeem zal automatisch worden uitgeschakeld wanneer er geen signaal van de PC wordt ontvangen.

1 Druk op HOME MENU.
2 Stel in op "Stroomvoorziening" (↑/↓ en dan ENTER).
3 Stel in op "Stroombeheer" (↑/↓ en dan ENTER).
4 Stel in op "Functie1" of "Functie2" (↑dn dan ENTER).

Onderdeel Omschrijving

Uit (fabrieksinstelling)	Geen stroombeheer.
Functie1	Het systeem zal worden uitgeschakeld wanneer er 8 minuten lang geen signaal van de PC wordt ontvangen.Ook wanneer u vervolgens de PC weer gaat gebruiken en er een signaal wordt geproduceerd, zal het systeem niet worden ingeschakeld.U kunt de apparatuur weer inschakelen met een druk op de STANDBY/ON toets van het Plasma scherm zelf of de TV ⏻toets van de afstandsbediening.
Functie2	Het systeem zal worden uitgeschakeld wanneer er 8 seconden lang geen signaal van de PC wordt ontvangen.Wanneer u vervolgens de PC weer gaat gebruiken en er een signaal wordt geproduceerd, zal het systeem weer worden ingeschakeld.U kunt de apparatuur weer inschakelen met een druk op de STANDBY/ON toets van het Plasma scherm zelf of de TV ⏻toets van de afstandsbediening.

5 Druk op HOME MENU om het menu te sluiten.

Via de Elektronische Programma Gids (EPG) kunt u uw favoriete TV programma of informatie daarover opzoeken. Samen met de timer kunt u via deze functie ook programma's voorprogrammeren voor opname op uw videorecorder.

Voor de functies die alleen betrekking hebben op de PDP-505XDE/435XDE, verwijzen we u naar de afzonderlijk bijgeleverde DTV gebruiksaanwijzing.

EPG klaar maken voor gebruik

Automatisch bijwerken van EPG gegevens

U kunt bepalen of het systeem automatisch EPG gegevens ophaalt bij een zender van uw keuze.

1 Druk op HOME MENU.
2 Stel in op "Instelling" (↑/↓ en dan ENTER).
3 Stel in op "Analoge TV setup" (↑/↓ en dan ENTER).
4 Stel in op "EPG" (↑ en dan ENTER).
5 Stel in op "Aut. Actual. gegevens" (↑)↓
6 Stel in op "Uitschakelen" of "Inschakelen" (◀)→

OnderdeelOmschrijving

Uitschakelen Schakelt de EPG functie uit. (fabrieksinstelling)

InschakelenZorgt voor automatische ontvangst van EPG informatie te middernacht, op een tijdstip dat u als gebruiker kunt kiezen (alleen voor de PDP-505XDE/435XDE), en ook tijdens ontvangst van een zender die is gekozen als EPG informatiezender.

7 Druk op HOME MENU om het menu te sluiten.

Opgeven van een EPG informatiezender

Hiermee stelt u in van welke zender de EPG gegevens opgehaald moeten worden.

1 Druk op HOME MENU.
2 Stel in op "Instelling" (♠/↓ en dan ENTER).
3 Stel in op "Analoge TV setup" (↑/↓ en dan ENTER).
4 Stel in op "EPG" (♠ don dan ENTER).
5 Stel in op "Gegevensbron" (↑/↓ en dan ENTER).
6 Kies de gewenste zender (←)→
7 Druk op HOME MENU om het menu te sluiten.

Beperkte weergave van EPG gegevens

Via deze functie kunt u alleen EPG gegevens laten weergeven over TV programma's die daadwerkelijk ontvangen en bekeken kunnen worden.

1 Druk op HOME MENU.
2 Stel in op "Instelling" ( / en dan ENTER).
3 Stel in op "Analoge TV setup" (↑/↓ en dan ENTER).
4 Stel in op "EPG" (♠ en dan ENTER).
5 Stel in op "Bijpas. zender zoeken" (↑/↓ en dan ENTER).
6 Stel in op "Aan" (◀)→

Onderdeel Omschrijving

UitToont EPG gegevens voor alle zenders (fabrieksinstelling) voorzover aangeleverd door de zender die u als gegevensbron heeft opgegeven.

Aan	Toont alleen EPG gegevens over TVprogramma's die daadwerkelijk ontvangenen bekeken kunnen worden.

7 Druk op HOME MENU om het menu te sluiten.

Opzoeken van programma's

1 Druk op EPG.
2 Druk op één van de kleurentoetsen om het zoekcriterium te selecteren.
3 Stel de parameter naar wens in (←).→

- Er zal nu een lijst met gevonden programma's verschijnen.

4 Druk op EPG om het menu te sluiten.

OPMERKING

• Bij "Tijd" of "Datum" kunt u geen tijd of datum die al verstreken is invoeren.
• Voor u EPG gegevens oproept moet u afstemmen op een TV kanaal en het scherm in de normale weergave (enkel beeld) zetten.
• Terwijl er EPG gegevens worden getoond, kunt u alleen de volgende toetsen gebruiken:

Ⓦ, + / -, 口 en I - II.

Pictogrammen in de Programmalijst en Programmagegevens

PictogramBetekenis
4:3	Beeldverhouding 4:3
16:9	Beeldverhouding 16:9
○○	Tweetalig
○○	Stereo
----	Kanaal met ondertiteling

Bekijken van programma-informatie

1 Druk op EPG.
2 Kies het gewenste programma (↑/↓ en dan ENTER).

- Er zal nu informatie over het geselecteerde programma verschijnen.

3 Laat de informatie over het scherm rollen (↑).
- Druk op RETURN om terug te keren naar de programmalijst.
4 Druk op EPG om het menu te sluiten.

Opnemen van programma's met opname-apparatuur

Wanneer u opname-apparatuur (zoals een videorecorder of DVD-recorder) heeft aangesloten, kunt u de Elektronische Programma Gids gebruiken om opnamen van TV programma's voor te programmeren.

1 Druk op EPG.
2 Kies het gewenste programma (↑/↓ en dan ENTER).

- Er zal nu informatie over het geselecteerde programma verschijnen.

3 Druk op de rode toets.
4 Stel in op "Opnamesnelheid" (↑).

5 Stel in op "SP" (standaard) of "LP" (verlengd) (◀).→

6 Stel in op "PDC/VPS" (↑).↓
7 Stel in op "AAN" of "UIT" (◀)→
8 Stel in op "Opnemen?" (↑).↓
9 Stel in op "OK" (←en dan ENTER).
10 Druk op EPG om het menu te sluiten.

OPMERKING

• U moet de videorecorder aan laten staan wanneer u opnamen van TV programma's wilt voorprogrammeren.
• Druk op RETURN om terug te keren naar de programmalijst.
• Deze functie is alleen mogelijk wanneer de opname-apparatuur met een geschikte SCART kabel is aangesloten op de INPUT 2 of 3 aansluiting met de i/o Link.A ingeschakeld.
• Programma's die via de EPG functie voorgeprogrammeerd zijn (voor opname) kunnen alleen worden gewist of gewijzigd op de betrokken opname-apparatuur (videorecorder of DVD-recorder).

Selecteren van een programma om direct naar te kijken

Met de EPG functie kunt u ook een TV programma selecteren dat al bezig is en daar onmiddellijk naar overschakelen.

1 Druk op EPG.
2 Kies het gewenste programma dat op dat moment wordt uitgezonden (↑/↓en dan ENTER).

- Er zal nu informatie over het geselecteerde programma verschijnen.

3 Druk op de groene toets.

- Het EPG menu wordt afgesloten en het geselecteerde TV programma wordt op het volledige scherm weergegeven.

Instellen van de beeldpositie (alleen in de AV functie)

U kunt de horizontale en verticale positie van beelden op het Plasmascherm instellen.

1 Druk op HOME MENU.
2 Stel in op "Optie" (♠ e♣ dan ENTER).
3 Stel in op "Positie" (↑ en dan ENTER).
4 Stel in op "H/V Bijregelen Positie" (↑ en dan ENTER).

5 Verstel de verticale positie (↑) of de horizontale positie (←/→).
6 Druk op HOME MENU om het menu te sluiten.

OPMERKING

• Om terug te gaan naar de fabrieksinstellingen voor alle onderdelen, gebruikt u ↑ om bij stap 4 "Reset" te selecteren, waarna u op ENTER drukt. Er zal een bevestiging op het scherm verschijnen. Druk op ↑/↓, selecteer "Ja" en druk op ENTER.
• Deze instellingen worden apart opgeslagen voor elke signaalbron.

Automatisch instellen van de beeldpositie en de klok (alleen in de PC functie)

Gebruik de Automatische instelling om automatisch de beeldpositie en de klok in te stellen wanneer het ingangssignaal afkomstig is van een PC.

1 Druk op HOME MENU.
2 Stel in op "Optie" (♠en dan ENTER).
3 Stel in op "Automatische instelling" (↑ en dan ENTER).

- De Automatische instelling zal nu opstarten.

4 Druk op HOME MENU om het menu te sluiten.

OPMERKING

• Wanneer de Automatische Instelling klaar is, zal "De Automatische instelling is voltooid." op het scherm verschijnen.
• Ook al verschijnt de aanduiding "De Automatische instelling is voltooid.", dan nog kan de Automatische instelling zijn mislukt, afhankelijk van de omstandigheden.
• De Automatische instelling kan mislukken bij een PC beeld met veel op elkaar lijkende patronen of een monochroom beeld. Als het niet lukt, verander dan het door de PC geproduceerde beeld en probeer het opnieuw.
• U moet de computer aansluiten op de Media Receiver en aan zetten voor u de Automatische instelling laat beginnen.

Handmatig instellen van de beeldpositie en de klok (alleen in de PC functie)

Meestal kunt u de beeldpositie en de klok makkelijk laten instellen via de Automatische instelling. Met de Handmatige instelling kunt u indien nodig de beeldpositie en de klok bijregelen.

1 Druk op HOME MENU.
2 Stel in op "Optie" (♠ e♣ dan ENTER).
3 Stel in op "Handmatige instelling" (↑e▼ dan ENTER).
4 Kies het onderdeel dat u wilt bijregelen (↑ eħ dan ENTER).

5 Verricht de afstelling (←e→ /).↑↓

- Gebruik ↑/↓ alleen voor het bijregelen van de verticale positie nadat u "H/V Bijregelen Positie" heeft geselecteerd.

6 Druk op HOME MENU om het menu te sluiten.

OPMERKING

- Om terug te gaan naar de fabrieksinstellingen voor alle onderdelen, gebruikt u ♠ don bij stap 4 "Reset" te selecteren, waarna u op ENTER drukt. Er zal een bevestiging op het scherm verschijnen. Druk op ♠/♦, selecteer "Ja" en druk op ENTER.

Selecteren van het type ingangssignaal

Nadat u apparatuur heeft verbonden met de INPUT 1, INPUT 2 of INPUT 3 aansluiting, moet u instellen wat voor soort signalen de aangesloten apparatuur zal produceren. Voor het juiste type signalen dient u de handleiding van de apparatuur in kwestie te raadplegen.

Druk vóór u dit menu opent op INPUT 1, INPUT 2 of INPUT 3 op de afstandsbediening, of op INPUT op het Plasmascherm om de juiste signaalbron te selecteren.

1 Druk op HOME MENU.
2 Stel in op "Optie" (♠ e♣ dan ENTER).
3 Stel in op "Ingangsselectie" (↑/↓ en dan ENTER).
4 Kies een signaaltype (↑ e↓ dan ENTER).

• Voor INGANG1 kunt u kiezen tussen Video en RGB.
• Voor INGANG2 kunt u kiezen tussen Video en S-Video of COMPONENT.
• Voor INGANG3 kunt u kiezen tussen Video, S-Video, RGB.

5 Druk op HOME MENU om het menu te sluiten.

OPMERKING

• Als er geen beeld verschijnt of beelden in de verkeerde kleuren, probeer dan een ander type videosignaal.
• Voor het juiste type signalen dient u de handleiding van de aangesloten apparatuur te raadplegen.

Instellen van het kleursysteem (alleen voor de AV functie)

Selecteer een ander kleursysteem wanneer het beeld niet goed wordt weergegeven (bijv. PAL, NTSC).

1 Druk op HOME MENU.
2 Stel in op "Optie" (↑ e↓ dan ENTER).
3 Stel in op "Kleursysteem" (↑/↓ en dan ENTER).
4 Kies een videosignaalsysteem (↑/↓ en dan ENTER).

• U kunt kiezen uit "Auto", "PAL", "SECAM", "NTSC" en "4.43NTSC".
• Bij "Auto" zullen de ingangssignalen automatisch worden herkend.

5 Druk op HOME MENU om het menu te sluiten.

OPMERKING

• De fabrieksinstelling is "Auto".
• U moet het kleursysteem voor elk van de aansluitingen INGANG 1 t/m 4 apart instellen.
• Zie de bladzijden 28 en 29 voor het instellen van het kleursysteem voor aparte kanalen.

Selecteren van schermafmetingen

Handmatig kiezen

Druk op 📁 om te schakelen tussen de schermafmetingen die mogelijk zijn voor het huidige type videosignaal.

• Met elke druk op 📋 zal de instelling worden omgeschakeld.
• De mogelijke schermafmetingen hangen mede af van het type ingangssignaal.

AV functie

Onderdeel Omschrijving

4:3 Voor 4:3 “standaard” beelden. Aan de zijkanten zal een masker verschijnen.

VOLLEDIG 14:9 Voor 14:9 samengedrukte beelden. Er verschijnt een smal masker aan beide zijkanten.

CINEMA 14:9 Voor 14:9 zgn. ‘brievenbus’ beelden. Aan beide zijkanten verschijnt een smal masker en bij sommige programma’s kunnen er boven en onder in beeld ook balken verschijnen.

BREEDBEELD In deze stand wordt het beeld naar de zijkanten van het scherm steeds meer opgerekt.

VOLLEDIG Voor 16:9 samengedrukte beelden.

ZOOM Voor 16:9 zgn. ‘brievenbus’ beelden. Bij sommige programma’s kunnen boven en onder in beeld balken verschijnen.

CINEMA Voor 14:9 zgn. ‘brievenbus’ beelden. Bij sommige programma’s kunnen boven en onder in beeld balken verschijnen.

PC functie behalve XGA signalen

Onderdeel Omschrijving

4:3 Vult het scherm zonder de beeldverhouding van het ingangssignaal te veranderen.

VOLLEDIG Volledige 16:9 schermweergave

Dot by Dot Geeft het ingangssignaal weer met hetzelfde aantal beeldpunten op het scherm.

PC functie voor XGA signalen

(Bijv. 1024 x 768 ingangssignaal voor de PDP-505XDE/505HDE)

Onderdeel Omschrijving

4:3 Geeft het ingangssignaal weer met hetzelfde aantal beeldpunten op het scherm. Geoptimaliseerd voor een 1024 × 768 scherm.

VOLLEDIG 1 Volledige 16:9 schermweergave Geoptimaliseerd voor een 1024 × 768 scherm.

VOLLEDIG 2 Voor breedbeeldschermen Voor gebruik bij weergave van signalen van 1280 × 768.

OPMERKING

• De PC functie specificaties gelden voor de PDP-505XDE en 505HDE. Voor de 435XDE en 435HDE is het aantal beeldpunten anders en zullen dus ook de manieren waarop de signalen verwerkt en weergegeven worden verschillen.
• Tijdens het bekijken van High Definition TV-uitzendingen kunt u met de 📄 toets overschakelen tussen VOLLEDIG en BREEDBEELD.

AV functie

PC functie behalve XGA signalen

PC functie voor XGA signalen

Als u via het Optie menu "WSS" en "4:3 Stand" instelt, zal de optimale weergavefunctie automatisch worden ingesteld voor videosignalen met WSS gegevens.

Breedbeeld-signaleringssysteem (WSS) (alleen voor de AV functie)

WSS biedt de mogelijkheid om automatisch tussen de verschillende schermformaten om te schakelen.

1 Druk op HOME MENU.
2 Stel in op "Optie" (↑ e▼ dan ENTER).
3 Stel in op "WSS" (↑ e↓ dan ENTER).
4 Stel in op "Aan" (♠ en dan ENTER).

Onderdeel Omschrijving

Aan Schakelt de WSS functie in.

Uit Schakelt de WSS functie uit. (fabrieksinstelling)

5 Druk op HOME MENU om het menu te sluiten.

OPMERKING

• Stel met de hand geschikte schermafmetingen in als een bepaald signaal niet automatisch op de juiste schermafmetingen kan worden ingesteld.
• Wanneer het videosignaal geen WSS gegevens bevat, zal de functie niet werken, ook al heeft u deze "Aan" gezet.

Beeldverhouding (Alleen voor de AV functie)

Als de WSS functie "Aan" staat kunt u bepalen op welke manier gewone signalen met een beeldverhouding van 4:3 moeten worden weergegeven.

1 Druk op HOME MENU.
2 Stel in op "Optie" (♠en dan ENTER).
3 Stel in op "4:3 Stand" (↑/↓ en dan ENTER).
4 Stel in op "4:3" of "BREEDBEELD" (♠en dan ENTER).

Onderdeel Omschrijving

4:3 Behoud de 4:3 beeldverhouding en geeft links en rechts in beeld balken weer.

BREEDBEELD Geeft breedbeeldweergave zonder balken (fabrieksinstelling) links en rechts.

4:3 BREEDBEELD

5 Druk op HOME MENU om het menu te sluiten.

Instellen van de helderheid van de balken links en rechts op het scherm (Randmasker)

Wanneer u de 4:3/VOLLEDIG 14:9/CINEMA 14:9 beeldverhouding heeft ingesteld in de AV functie, kunt u hiermee de helderheid van de grijze balken links en rechts op het scherm instellen.

1 Druk op HOME MENU.
2 Stel in op "Optie" (↑ on dan ENTER).
3 Stel in op "Randmasker" (↑/↓ en dan ENTER).
4 Kies de gewenste parameter ( / en dan ENTER).

Onderdeel Omschrijving

Vast De grijze randmaskers (balken) hebben (fabrieksinstelling) altijd dezelfde helderheid (zijn altijd even donker).

Auto De helderheid van de grijze randmaskers (balken) wordt aangepast aan de helderheid van de weergegeven beelden.

5 Druk op HOME MENU om het menu te sluiten.

Sluimertimer

Wanneer de ingestelde tijd verstreken is zal de Sluimertimer het systeem automatisch uit (standby) zetten.

1 Druk op HOME MENU.

2 Stel in op "Sluimertimer" (↑/↓ en dan ENTER).

3 Kies de gewenste tijd (↑ en dan ENTER).

- U kunt kiezen uit "Uit" (annuleren), "30 min", "60 min", "90 min" en "120 min".

4 Druk op HOME MENU om het menu te sluiten.

OPMERKING

• Vanaf vijf minuten voordat de ingestelde zal verstrijken, zal de resterende tijd elke minuut worden getoond.
• Voer de stappen 1 en 2 uit om de resterende tijd te controleren.

Gebruik van een wachtwoord (alleen voor de AV functie)

Dit systeem heeft een kinderslot (Kinderbeveiliging) om te voorkomen dat kinderen zomaar naar programma's kunnen kijken waar ze nog te jong voor zijn. Voor er naar een kanaal waarvoor "Blok" is ingesteld gekeken kan worden, moet eerst het wachtwoord worden ingevoerd. Bij het verlaten van de fabriek is op alle toestellen "1234" als standaard wachtwoord ingesteld. U kunt dit wachtwoord natuurlijk naar uw eigen voorkeur wijzigen.

Wanneer u via het Home menu "Automatische installatie", "Analoge TV setup", "DTV setup" of "Wachtwoord" selecteert, zal er een scherm verschijnen waarop u uw wachtwoord moet invoeren om te voorkomen dat anderen zomaar de instellingen kunnen veranderen.

Invoeren van een wachtwoord

Wanneer u een kanaal selecteert dat geblokkeerd is door het kinderslot of wanneer u toegang probeert te krijgen tot beveiligde menu's, voert u dan het juiste wachtwoord in.

1 Voer het juiste wachtwoord van 4 cijfers in met de cijfertoetsen 0 - 9.

OPMERKING

- Als u drie keer een onjuist wachtwoord invoert, zal de melding "Ongeldig wachtwoord." verschijnen en zal het menu gesloten worden. Om het invoerscherm weer te laten verschijnen zodat u alsnog het juiste wachtwoord kunt invoeren, dient u het geblokkeerde kanaal of menu nog een keer te openen.

Veranderen van het wachtwoord

Volg de procedure hieronder om het wachtwoord te veranderen.

1 Druk op HOME MENU.
2 Stel in op "Instelling" ( / en dan ENTER).
3 Stel in op "Wachtwoord" (↑/↓ en dan ENTER).

- Het invoerscherm voor het wachtwoord zal verschijnen. Voer uw wachtwoord van 4 cijfers in met de cijfertoetsen 0 – 9.

4 Stel in op "Wachtwoord wijzigen" (↑en dan ENTER).

5 Voer het nieuwe wachtwoord van 4 cijfers in met de cijfertoetsen 0 - 9.
6 Voer ter bevestiging hetzelfde wachtwoord in als bij stap 5.

• Als u niet exact hetzelfde wachtwoord invoert, gaat u terug naar stap 5 en moet u het nieuwe wachtwoord opnieuw invoeren.
• Als u drie keer een onjuiste bevestiging invoert, zal het menu gesloten worden.

7 Druk op HOME MENU om het menu te sluiten.

OPMERKING

- Maak een notitie van het nieuwe wachtwoord en bewaar het op een veilige plek.

Terugstellen van het wachtwoord

1 Druk op HOME MENU.
2 Stel in op "Instelling" (↑/↓ en dan ENTER).
3 Stel in op "Wachtwoord" (↑/↓ en dan ENTER).

- Het invoerscherm voor het wachtwoord zal verschijnen. Voer uw wachtwoord van 4 cijfers in met de cijfertoetsen 0 – 9.

4 Stel in op "Reset" (↑ e↓ dan ENTER).
5 Stel in op "Ja" (♠ e n dan ENTER).
6 Druk op HOME MENU om het menu te sluiten.

OPMERKING

- Door bovenstaande procedure wordt het wachtwoord teruggezet op de fabrieksinstelling (1234).

Deactiveren van het wachtwoord

1 Druk op HOME MENU.
2 Stel in op "Instelling" (↑/↓ en dan ENTER).
3 Stel in op "Wachtwoord" (↑/↓ en dan ENTER). - Het invoerscherm voor het wachtwoord zal verschijnen. Voer uw wachtwoord van 4 cijfers in met de cijfertoetsen 0 - 9.
4 Stel in op "Wachtwoord inst." (↑/↓ en dan ENTER).
5 Stel in op "Uitschakelen" ( / en dan ENTER).
6 Druk op HOME MENU om het menu te sluiten.

We raden u aan uw wachtwoord op te schrijven voor het geval u het vergeet.

PDP-505XDE/435XDE PDP-505HDE/435HDE Uw wachtwoord:

Als u uw wachtwoord vergeten bent

Wanneer bij stap 3 hierboven de melding "Wachtwoord" verschijnt, dient u de ENTER toets op de afstandsbediening tenminste 3 seconden ingedrukt te houden. Het wachtwoord wordt dan teruggezet op "1234".

12 Gebruik van externe apparatuur

U kunt vele verschillende typen externe apparatuur op uw Plasmaschermsysteem aansluiten zoals een decoder, videorecorder, DVD-speler, computer, spelcomputer of camcorder. Om beelden van externe apparatuur weer te geven, dient u het betreffende apparaat te selecteren als signaalbron met de INPUT toetsen op de afstandsbediening (bladzijde 14) of met de INPUT toets op het Plasmascherm zelf.

LET OP

- Om beschadiging van alle betrokken apparatuur te voorkomen, moet u de Media Receiver uitschakelen voordat u een decoder, videorecorder, DVD-speler, computer, spelcomputer, camcorder of andere externe apparatuur aansluit.

OPMERKING

- Raadpleeg voor u begint tevens de handleidingen van de apparatuur die u aansluit (DVD-speler, computer enz.).

Kijken naar beelden van een decoder

Aansluiten van een decoder

Gebruik de INPUT 1 aansluiting voor het aansluiten van een decoder of andere audiovisuele apparatuur.

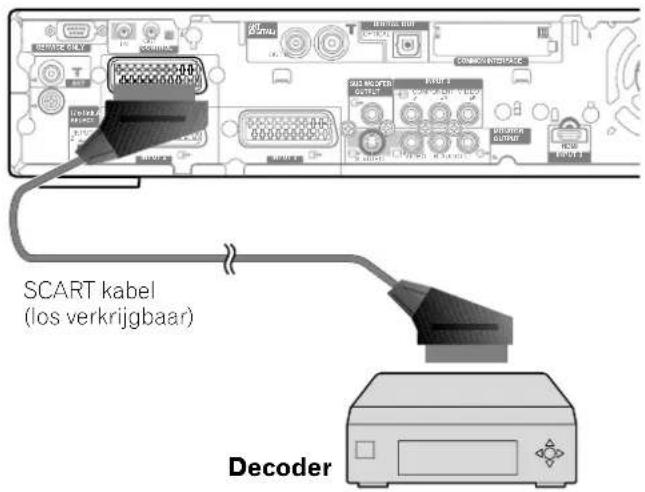

Media Receiver (achteraanzicht)

Weergeven van beelden van een decoder

Kijken naar beelden van een decoder

①Kies een kanaal dat gebruik maakt van de decoder (bladzijde 30) met de cijfertoetsen 0 - 9 of met P+/P-.
②Druk op INPUT 1 op de afstandsbediening of druk op INPUT op het Plasmascherm om INGANG1 als signaalbron te selecteren.

OPMERKING

• U moet een eventuele decoder aansluiten op INGANG1.
• Als de beelden van de decoder niet goed doorkomen, moet u mogelijk via het menu de instelling voor het type ingangssignaal wijzigen. Zie bladzijde 39.
• Raadpleeg de handleiding van uw decoder voor het juiste type signaal.

Kijken naar beelden van een videorecorder

Aansluiten van een videorecorder

Gebruik de INPUT 2 aansluiting voor het aansluiten van een videorecorder of andere audiovisuele apparatuur. Als uw videorecorder geschikt is voor geavanceerde TV-videorecorder "AV link" systemen (bladzijde 46), kunt u de videorecorder met een massief 21-polige SCART kabel op de INPUT 2 of 3 aansluiting van de Media Receiver aansluiten.

Geavanceerd "AV link" systeem

• Rechtstreeks oversturen van de afsteminformatie vanaf de TV naar de videorecorder (downloaden van voorkeuzezenders).
• Tijdens TV kijken kunt u door middel van een druk op de opnametoets van de videorecorder een TV-programma opnemen. (WYSIWYR*)
  * Raadpleeg de handleiding van de videorecorder, want sommige videorecorders hebben een speciale toets voor WYSIWYR snelopname.
• Wanneer u op de weergavetoets van de videorecorder drukt, wordt de TV automatisch ingeschakeld als deze uit (standby) stond en verschijnt het beeld van de videorecorder op het scherm.

OPMERKING

- Sommige geavanceerde TV-videorecorder "AV link" systemen zijn niet compatibel met sommige externe bronnen.

Weergeven van beelden van een videorecorder

Druk op INPUT 2 op de afstandsbediening of druk op INPUT op het Plasmascherm om INGANG2 als signaalbron te selecteren.

OPMERKING

• Als de beelden van de videorecorder niet goed doorkomen, moet u mogelijk via het menu de instelling voor het type ingangssignaal wijzigen. Zie bladzijde 39.
• Raadpleeg de handleiding van uw videorecorder voor het juiste type signaal.
• De INPUT 2 aansluitbussen worden gecontroleerd op kabel-aansluitingen in de volgorde van 1) S-Video, 2) Video.
• Verbind externe apparatuur alleen met aansluitingen die u daadwerkelijk gebruikt.

Gebruik van de HDMI ingangsaansluitingen

De INPUT 3 aansluiting beschikt ook over HDMI aansluitingen waarop digitale video- en audiosignalen binnen kunnen komen. Om de HDMI aansluitingen te kunnen gebruiken, moet u deze in werking stellen en moet u de typen video- en audiosignalen instellen die via deze aansluitingen ontvangen zullen worden van de daarop aangesloten apparatuur. Voor het juiste type signalen dient u de handleiding van de aangesloten apparatuur te raadplegen.

Alvorens u de bediening via het menu start, drukt u op de INPUT 3 toets van de afstandsbediening of drukt u op de INPUT toets van het Plasma scherm zelf om in te stellen op INPUT 3.

Ingangssignaal correlatietabel

1920*1080i@50Hz

720*576p@50Hz

1280*720p@50Hz

720(1440)*576i@50Hz

1920*1080i@59,94/60Hz

720*480p@59,94/60Hz

1280*720p@59,94/60Hz

720(1440)*480i@59,94/60Hz

OPMERKING

• PC signalen worden niet meer correct ontvangen.

Aansluiten van HDMI apparatuur Media Receiver (achteraanzicht)

aan wanneer er analoge audiosignalen ontvangen worden.

HDMI apparatuur

In werking stellen van de HDMI aansluitingen:

1 Druk op HOME MENU.
2 Stel in op "Optie" (♠en dan ENTER).
3 Stel in op "HDMI In" (♠ eħ dan ENTER).
4 Stel in op "Instelling" (↑/↓ en dan ENTER).
5 Stel in op "Inschakelen" (↑/↓ en dan ENTER).

Onderdeel Omschrijving

Uitschakelen (fabrieksinstelling)

Schakelt de HDMI aansluitingen uit.

Inschakelen

Schakelt de HDMI aansluitingen in.

6 Druk op HOME MENU om het menu te sluiten.

Instellen van het type digitale videosignalen:

1 Herhaal de stappen 1 t/m 3 zoals beschreven onder In werking stellen van de HDMI aansluitingen.
2 Stel in op "Video" (♠ e♣ dan ENTER).
3 Kies het type digitale videosignalen (↑ e n dan ENTER).
- Als u "Auto" kiest, zal er worden geprobeerd het type digitale videosignaal te herkennen wanneer er een dergelijk signaal binnenkomt.

Onderdeel Omschrijving

Auto Herkent automatisch binnenkomende (fabrieksinstelling) digitale videosignalen.

Kleur-1 Digitale Component-Video signalen(4:2:2) vergrendeld

Kleur-2 Digitale Component-Video signalen(4:4:4) vergrendeld

Kleur-3 Digitale RGB signalen vergrendeld

4 Druk op HOME MENU om het menu te sluiten.

OPMERKING

• Als u een andere instelling dan "Auto" kiest, maak dan de instellingen zo dat de weergave natuurlijk overkomt.
• Als er geen mededeling verschijnt, kiest u een ander type digitaal videosignaal.
• Voor het juiste type digitale videosignalen dient u de handleiding van de aangesloten apparatuur te raadplegen.

Instellen van het type audiosignalen:

1 Herhaal de stappen 1 t/m 3 zoals beschreven onder In werking stellen van de HDMI aansluitingen.
2 Stel in op "Audio" (↑ don dan ENTER).
3 Kies het type audiosignalen (↑/↓ en dan ENTER). - Als u "Auto" kiest, zal er worden geprobeerd het type audiosignaal te herkennen wanneer er een dergelijk signaal binnenkomt.

Onderdeel Omschrijving

Auto Herkent automatisch binnenkomende (fabrieksinstelling) audiosignalen.

Digitaal Accepteert digitale audiosignalen.

Analoog Accepteert analoge audiosignalen.

4 Druk op HOME MENU om het menu te sluiten.

OPMERKING

• Als er geen geluid wordt weergegeven, probeer dan een ander type audiosignaal.
• Voor de audiosignaaltypen die u moet instellen, controleert u de gebruiksaanwijzing van de aangesloten apparatuur.
• Afhankelijk van de aan te sluiten apparatuur, kan het ook nodig zijn analoge audiokabels aan te sluiten.

12 Gebruik van externe apparatuur

Gebruik van de i/o Link.A

Dit systeem heeft drie i/o Link.A functies voor een probleemloze verbinding tussen de Media Receiver en andere audiovisuele apparatuur.

Eén-toets-weergave

Wanneer het Plasmaschermsysteem uit (standby) staat en de signaalbron (bijv. een videorecorder of DVD-speler) begint te spelen, zal het systeem automatisch worden ingeschakeld.

WYSIWYR (What You See Is What You Record = Wat u ziet is wat u opneemt)

Als de afstandsbediening van de aangesloten videorecorder een WYSIWYR toets heeft, kunt u automatisch beginnen met opnemen door op deze WYSIWYR toets te drukken.

Downloaden van voorkeuzezenders

De kanaalinformatie van de tuner van het Plasmaschermsysteem wordt automatisch via de INPUT 2 of 3 aansluiting naar de aangesloten audiovisuele apparatuur (bijv. een videorecorder) gezonden.

OPMERKING

• De i/o Link.A functies kunnen alleen werken wanneer de audiovisuele apparatuur in kwestie met de INPUT 2 of 3 aansluiting op de Media Receiver is verbonden via een 21-polige SCART kabel waarbij alle stekkerpennen gebruikt worden.
• Afhankelijk van de stand van de i/o Link. A schakelaar aan de achterkant van de Media Receiver kunt u hiervoor INPUT 2 of INPUT 3 gebruiken.
• Met deze schakelaar stelt u in met welke ingangsaansluiting de opname-apparatuur, zoals een videorecorder, is verbonden.
• Raadpleeg tevens de handleidingen van de gebruikte externe apparatuur voor details.
• Als er een geschikte SCART kabel is aangesloten op de INPUT 3 aansluiting en de i/o Link.A is daarvoor ingeschakeld, zullen de ingangssignalen (behalve component signalen) automatisch worden herkend en weergegeven. Als de i/o Link.A niet is ingeschakeld, zal voor andere dan RGB signalen altijd Video worden geselecteerd omdat het systeem geen onderscheid kan maken tussen RGB, Y/C (S-Video) en CVBS (Video) signalen; ontvangst van Y/C (S-Video) signalen resulteert dan in zwart-wit weergave.

Kijken naar beelden van een DVD-speler

Aansluiten van een DVD-speler

Gebruik de INPUT 2 aansluiting voor het aansluiten van een DVD-speler of andere audiovisuele apparatuur.

Media Receiver (achteraanzicht)

Weergeven van beelden van een DVD-speler

Druk op INPUT 2 op de afstandsbediening of op INPUT op het Plasmascherm om INGANG2 als signaalbron te selecteren en DVD beelden te bekijken.

OPMERKING

• Als de beelden van de DVD-speler niet goed doorkomen, moet u mogelijk via het menu de instelling voor het type ingangssignaal wijzigen. Zie bladzijde 39.
• Raadpleeg de handleiding van uw DVD-speler voor het juiste type signaal.

Gebruik van een spelcomputer en kijken naar beelden van een camcorder

Aansluiten van een spelcomputer of camcorder

Gebruik de INPUT 4 aansluiting voor het aansluiten van een spelcomputer, camcorder of andere audiovisuele apparatuur.

Media Receiver (vooraanzicht)

Weergeven van beelden van een spelcomputer of camcorder

Druk op INPUT 4 op de afstandsbediening of druk op INPUT op het Plasmascherm om INGANG4 als signaalbron te selecteren en beelden van uw spelcomputer of camcorder te bekijken.

OPMERKING

• De INPUT 4 aansluiting wordt in deze volgorde op signalen gecontroleerd: 1) S-Video, 2) Video.
• Verbind externe apparatuur alleen met aansluitingen die u daadwerkelijk gebruikt.

Aansluiten van externe audio-apparatuur

Aansluiten van audio-apparatuur

U krijgt een krachtiger geluidsweergave wanneer u audio-apparatuur zoals een AV tuner/versterker of een subwoofer aansluit.

Media Receiver (achteraanzicht)

OPMERKING

• Voor details verwijzen we u naar de handleiding van de aan te sluiten audio-apparatuur.
• De beelden die u op het scherm ziet en de bijbehorende geluidssignalen worden altijd tevens uitgestuurd via de MONITOR OUTPUT aansluitbus.
• Het geluid behorende bij de beelden die op het scherm verschijnen wordt altijd uitgestuurd naar de SUBWOOFER OUTPUT aansluiting.
• In de DTV stand zullen er geen signalen worden uitgestuurd als ze zijn beveiligd met een kopieerbeveiliging.

Aansluiten van de bedieningssignaalsnoeren

U kunt bedieningssignaalsnoeren gebruiken om de Media Receiver te verbinden met andere PIONEER apparatuur met het SR logo. U kunt dan de aangesloten apparatuur met de eigen afstandsbediening bedienen via de afstandsbedieningssensor op de Media Receiver.

Wanneer de CONTROL IN aansluiting van de andere component met de Media Receiver is verbonden, zal de sensor van die component geen signalen meer accepteren. Om de component in kwestie op afstand te kunnen bedienen, moet u de afstandsbediening van die component op de afstandsbedieningssensor op het Plasmascherm richten.

OPMERKING

• U moet de stroom uitschakelen voor u aansluitingen gaat maken.
• Maak eerst alle normale aansluitingen tussen de componenten en sluit dan pas de bedieningssignaalsnoeren aan.

Over SR+

De CONTROL OUT aansluiting aan de achterkant van de Media Receiver ondersteunt SR+, hetgeen doorgeschakelde bediening in combinatie met een PIONEER AV receiver mogelijk maakt. SR+ biedt u functies zoals het doorschakelen van signaalbronnen en de DSP surround akoestiekaanduiding. Voor meer informatie verwijzen we u naar de handleiding van uw PIONEER AV receiver met SR+.

OPMERKING

- Wanneer er een SR+ verbinding in werking is, zal het volume van dit systeem tijdelijk geminimaliseerd worden.

Media Receiver (achteraanzicht)

Bekijken van beelden van een PC

Aansluiten van een PC

Gebruik de daarvoor bedoelde PC aansluitingen voor uw PC.

OPMERKING

- De PC ingangsaansluitingen zijn DDC2B-compatibel.

Media Receiver (vooraanzicht)

Weergeven van beelden van een PC

Druk op PC op de afstandsbediening of op INPUT op het Plasmascherm om "PC" als signaalbron te selecteren en beelden van uw PC te bekijken.

Bij aansluiting op een PC wordt automatisch het juiste type ingangssignaal herkend. Als het beeld van de PC niet goed doorkomt, moet u misschien het Automatische instelling menu gebruiken. Zie bladzijde 38.

OPMERKING

- De PC aansluitingen kunnen niet worden gebruikt voor audiovisuele apparatuur.

Tabel met geschikte computers

ResolutieFrequentieOpmerkingen
720×400 70 Hz
640×480 60 Hz
	65 Hz Macintosh 13" (67 Hz)
	72 Hz
	75 Hz
800×600 56 Hz
	60 Hz
	72 Hz
	75 Hz
832×624 74,5 Hz Macintosh 16"
1024×768	60 Hz
	70 Hz
	75 Hz Macintosh 19"
1280×768	56 Hz
	60 Hz
	70 Hz

Gebruik van geheugenkaarten (Home Gallery functie)

Op dit systeem kunt u JPEG beeldbestanden bekijken die op een geheugenkaart zijn vastgelegd met een digitale fotocamera.

Geschikte geheugenkaarten

Dit systeem kan geheugenkaarten aflezen die geschikt zijn voor PCMCIA Type II en die geformatteerd zijn als FAT12, FAT16, FAT32 of VFAT.

Geschikt bestandsformaat

Dit systeem kan alleen JPEG bestanden aflezen die voldoen aan de volgende eisen:

• De bestandsextensie moet JPG of JPEG zijn.
  • JPEG 4:2:2 formaat of 4:2:0 formaat
• De beeldresolutie mag maximaal 2400 beeldpunten (pixels) horizontaal en 1800 beeldpunten verticaal bedragen.
• De beeldresolutie moet minimaal 160 beeldpunten (pixels) horizontaal en 120 beeldpunten verticaal bedragen.

OPMERKING

• Afhankelijk van het type PC CARD adapter of geheugenkaart is het mogelijk dat het systeem niet in staat is de beelden weer te geven.
• Dit systeem is mogelijk niet in staat beelden weer te geven die via een PC of andere apparatuur gewijzigd of bewerkt zijn.

Inbrengen van de geheugenkaart

1 Doe de voorklep van de Media Receiver open.
2 Houd de geheugenkaart met de bovenkant naar boven en steek deze in de PC CARD sleuf.
- Steek de geheugenkaart naar binnen tot deze niet verder kan.
- Wanneer u de geheugenkaart inbrengt terwijl het systeem aan staat, zal het Home Gallery beginscherm verschijnen.

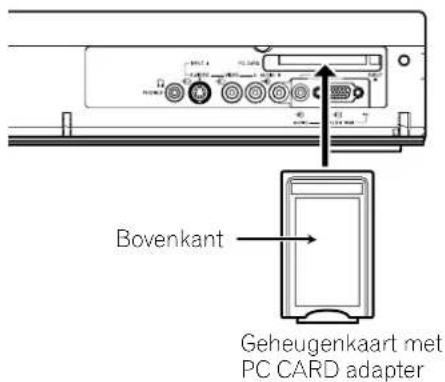

Voorkant van de Media Receiver (met geopende klep)

3 Doe de voorklep van de Media Receiver dicht.

Verwijderen van de geheugenkaart

Om de geheugenkaart te kunnen verwijderen, moet u eerst het geheugenkaart-scherm afsluiten, waarna u op de PC CARD uitwerptoets kunt drukken. De geheugenkaart komt nu naar buiten.

• U moet het Home Gallery scherm afsluiten voor u de geheugenkaart verwijdert. Als u de geheugenkaart uit het toestel haalt terwijl het Home Gallery scherm nog getoond wordt, is het mogelijk dat de gegevens op de geheugenkaart aangetast worden.
• Onmiddellijk nadat u het systeem aan of uit heeft gezet mag u geen geheugenkaart in de PC CARD sleuf steken of eruit halen. Hierdoor kunnen gegevens op de geheugenkaart aangetast worden.

12 Gebruik van externe apparatuur

Opstarten van het Home Gallery beginscherm

Wanneer u een geheugenkaart inbrengt terwijl het systeem aan staat, zal automatisch het volgende beginscherm verschijnen.

Opstarten van het Home Gallery beginscherm via het Home menu:

Als er al een geheugenkaart in de PC CARD sleuf zit, kunt u via het Home menu het Home Gallery beginscherm openen.

1 Druk op HOME MENU.
2 Stel in op "Home Gallery" (↑/↓ en dan ENTER).

Selecteren van een map

Het Home Gallery beginscherm toont de mappen die op de geheugenkaart staan. Afhankelijk van de inhoud daarvan worden ze aangegeven met verschillende pictogrammen.

- Geeft een map aan waarin zich een andere map bevindt.

- Geeft een map met één of meer beeldbestanden aan.

- Geeft een map aan waarin zich geen beeldbestanden bevinden.

- Geeft een beeldbestand in de root directory aan.

Druk op ♠/▼en vervolgens op ENTER om de gewenste map te selecteren. De bestanden in de geselecteerde map worden als indexplaatjes getoond.

Openen van een indexscherm

Wanneer u een map heeft geopend via het Home Gallery scherm, zullen de beeldbestanden daarin als indexplaatjes worden weergegeven.

①Bestandsnaam
②Beeldselectie-cursor
③Verschijnt voor beeldbestanden die niet gelezen kunnen worden.
④Totaal aantal beeldbestanden in de map
⑤Verschijnt wanneer de map meer dan 16 beeldbestanden bevat. Druk op ♠/▼om de inhoud van de map over het scherm te verschuiven (scroll).

Om het gewenste beeldbestand eruit te lichten, kunt u met

/ en ←/→ de cursor daarheen verplaatsen. De gegevens van het oplichtende beeldbestand zullen links bovenaan het scherm verschijnen.

①Bestandsnaam
② Aantal beeldpunten (horizontaal × verticaal)
③Datum van opslag

Druk op HOME MENU om de Home Gallery functie te annuleren.

Openen van een standaard weergavescherm voor een enkel beeldbestand

Wanneer het indexscherm getoond wordt, kunt u met ♦ en een bepaald beeldbestand laten oplichten en vervolgens

op ENTER drukken. Het indexscherm wordt gesloten en alleen het geselecteerde beeldbestand zal worden weergegeven.

Op dit scherm kunt u met de volgende toetsen verschillende handelingen uitvoeren:

↑/↓en /←→

Verschuift het weergegeven beeldbestand over het scherm wanneer niet het hele beeld wordt weergegeven.

ROOD:

Toont het beeld op het volledige scherm. Druk op RETURN om de weergave op het volledige scherm te annuleren.

GROEN:

Vergroot het getoonde beeld (indien mogelijk met dit beeldbestand).

GEEL:

Verkleint het getoonde beeld (na vergroten met GROEN).

BLAUW:

Roteert het getoonde beeld met de klok mee. Met elke druk op deze toets zal het beeld als volgt worden geroteerd: 90°, 180° en tenslotte 270°.

HOME MENU:

Hiermee sluit u de Home Gallery functie af.

OPMERKING

• Pas op dat u hetzelfde beeld niet te lang op het scherm laat staan. Hierdoor kan het scherm inbranden, waardoor het beeld altijd vaag zichtbaar zal blijven.
• Beelden die kleiner zijn dan 1024 × 768 beeldpunten worden met een blanco rand op het scherm weergegeven.
• Vanwege de oorspronkelijke afmetingen kunt u sommige beeldbestanden niet vergroten of verkleinen.

Openen van het instelscherm voor de Diavoorstelling

Wanneer het indexscherm getoond wordt, kunt u op GROEN drukken voor een diavoorstelling waarbij alle beeldbestanden op volgorde worden vertoond.

1 Stel in op "Weergavefunctie" (↑).↓
2 Stel in op "Normaal" of "Volscherm" (←)→
- Bij "Volscherm" worden de beelden over het volledige scherm weergegeven.
3 Stel in op "Afspeelvolgorde" (↑).
4 Stel in op "Naamvolgorde" of "Willekeurig" (◀)→
5 Stel in op "Aantal malen weergeven" (↑)↓
6 Stel in op "Eenmaal" of "Herhalen" (◀)→
- Bij "Herhalen", zal de diavoorstelling herhaald worden tot er op RETURN wordt gedrukt.
7 Stel in op "Afspeelfunctie" (↑).
8 Stel in op "Auto" of "Handmatig" (←)→
- Bij "Auto" zullen de beelden na een bepaalde tijd vanzelf wisselen.
- Bij "Handmatig" worden de beelden gewisseld wanneer u op P+/P- drukt.

9 Als u bij stap 8 "Auto" heeft ingesteld, kunt u met "Interval(sec)" selecteren en vervolgens met instellen hoe lang de afzonderlijke beelden weergegeven moeten worden.

- U kunt kiezen uit 3 seconden, 5 seconden, 10 seconden, 20 seconden, 30 seconden, 60 seconden en 90 seconden.

10 Druk op de rode toets om de Diavoorstelling te laten beginnen.

- Druk op RETURN om terug te gaan naar het indexscherm.

- Druk op HOME MENU om de Home Gallery functie te annuleren.

Openen van het Diavoorstelling scherm

Nadat u de instellingen heeft verricht, kunt de Diavoorstelling laten beginnen.

1 Om het Diavoorstelling scherm te openen dient u op de rode toets te drukken terwijl u op het Instelling diavoorstelling of indexscherm bent.

• Bij "Auto" als instelling voor de "Afspeelfunctie" zullen de beelden na een bepaalde tijd vanzelf wisselen.
• Bij "Handmatig" als instelling voor de "Afspeelfunctie" moet u op P + / P- drukken om de beelden te laten wisselen.
• Wanneer de beelden automatisch worden gewisseld, kunt u een beeld ongeveer 90 seconden op het scherm laten staan door op te drukken.

2 Wanneer u de Diavoorstelling wilt afsluiten, kunt u met RETURN terug naar het indexscherm, of met HOME MENU de Home Gallery functie helemaal afsluiten.

OPMERKING

- Bij "Willekeurige" als instelling voor de "Afspeelvolgorde" kunt u niet op P- drukken om de beelden handmatig te wisselen.

Instellen van de beeldkwaliteit

Druk op GEEL wanneer er een indexscherm getoond wordt. Het instelscherm voor de beeldkwaliteit dat nu verschijnt is hetzelfde als dat voor een PC als signaalbron. Zie bladzijde 32 voor de bijbehorende procedures.

Wat is Teletekst?

Teletekstuitzendingen bestaan uit pagina's met informatie die op hiervoor geschikte TV's kunnen worden weergegeven. Uw Plasmascherm kan teletektsignalen ontvangen die door TV-zenders worden uitgezonden en deze vervolgens decoderen zodat zijn in beeld kunnen worden weergegeven. Nieuws, weerberichten, sportinformatie, financiële informatie en informatie over TV-programma's zijn slechts enkele van de vele soorten informatie die teletekst te bieden heeft.

Basisbediening voor Teletekst

Aan en uit zetten van Teletekst

1 Selecteer een TV kanaal of een externe signaalbron met Teletekst gegevens.
2 Druk op Ⓑ om de Teletekst functie in te schakelen (volledig scherm).
3 Druk nog eens op Ⓑ om de Teletekst pagina's rechts op het scherm te zien en het normale beeld links op het scherm.

- Met elke druk op Ⓔ zal het scherm veranderen zoals links staat aangegeven.

- Als u een kanaal kiest dat geen Teletekst gegevens verzorgt, zal "Teletekst is niet beschikbaar." op het scherm verschijnen.

Kiezen en bedienen van Teletekst pagina's

Met de volgende toetsen op de afstandsbediening kunt u Teletekst pagina's kiezen en de diverse functies bedienen.

Kleur (ROOD/GROEN/GEEL/BLAUW):

Groep- of blokpagina's die worden aangegeven in de gekleurde vakken onderaan het scherm kunt u laten weergeven door op de corresponderende kleur (ROOD/GROEN/GEEL/BLAUW) van de afstandsbediening te drukken.

0 - 9:

Gebruik 0 - 9 om rechtstreeks een pagina te kiezen tussen 100 en 899.

≡/≡:

Hiermee kunt u naar de volgende of vorige pagina gaan.

三

Met elke druk op ⏻ zal het Teletekst beeld als volgt veranderen.

≡?:

Druk op Ⓔ? om verborgen informatie te tonen, zoals het antwoord op een quizvraag.

- Druk nog eens op Ⓔ? om de informatie weer te verbergen.

三：

Druk op om het bijwerken van Teletekst-pagina's te stoppen.

- Druk nog eens op 10m de pagina's weer automatisch bij te laten werken.

≡i:

Toont de Indexpagina voor het CEEFAX/FLOF systeem. Toont de TOP overzichtspagina voor het TOP systeem.

#

OPMERKING

- Zet het scherm in de stand voor normale weergave van een enkel beeld voor u Teletekst inschakelt.

Weergeven van subpagina's

U kunt ook Teletekst subpagina's weergeven terwijl ze worden ontvangen.

Subpaginascherm

1 Druk op Ⓑ om de Teletekst functie in te schakelen.

- Als u een pagina oproept die subpagina's bevat, zullen deze automatisch achter elkaar worden weergegeven.

2 Druk op ← om het automatisch veranderen van de subpagina's te laten stoppen.

- U kunt vervolgens met de hand door de subpagina's bladeren met ↔ .

OPMERKING

• Als u op ▶/◀ drukt, gaat u naar een andere pagina en verdwijnt het subpagina-scherm.
• Als u op Einkurt, stopt het automatisch veranderen van de subpagina's en wordt de bij de toets behorende functie uitgevoerd.

Weergeven van het TOP overzicht

Bij ontvangst van TOP teletekst kunt u het TOP overzicht op het scherm weergeven.

TOP overzichtscherm

1 Druk op Ⓔ om de Teletekst functie in te schakelen.
2 Druk op Ⓔi om het TOP overzicht te laten verschijnen wanneer u TOP Teletekst ontvangt.
3 Druk op ♠ en / om het gewenste blok of de gewenste groep pagina's te selecteren en druk op ENTER.

OPMERKING

- Wanneer het TOP overzichtscherm weergegeven wordt, kunt u alleen de + / - , I-II, ☑, en ⏻ toetsen gebruiken.

Weergeven van ondertitelpagina's

U kunt diverse ondertitels laten weergeven terwijl ze worden uitgezonden.

1 Druk op de ☐ toets om de ondertiteling in beeld te brengen.
- De ondertiteling wordt steeds bijgehouden volgens de informatie die van de zender wordt ontvangen.
2 Druk nogmaals op de 📄 toets om door te gaan naar het volgende beschikbare ondertitelingscherm.

Oplossen van problemen

Probleem Mogelijke oplossing
• Geen stroom.• Het systeem kan niet worden ingeschakeld.	• Controleer of het Plasmascherm en de Media Receiver correct aangesloten zijn.(Zie bladzijde 17.)• Is het netsnoer of de stekker los? (Zie bladzijde 20.)• Is de stroomvoorziening ingeschakeld? (Zie bladzijde 21.)• Heeft u de cijfertoetsen 0 – 9 op de afstandsbediening gebruikt? (Zie bladzijde 21.)• Als het indicatorlampje op het toestel rood brandt, druk dan op 0 – 9.
• Er verschijnen om en om groene en rode rechthoeken op het scherm.	• Controleer of de systeemkabel los of bijna los zit. (Zie bladzijde 17.)
• Het systeem kan niet worden bediend.	• Externe omstandigheden zoals bliksem, statische elektriciteit enz. kunnen storingen veroorzaken.Zet in een dergelijk geval het Plasmascherm en de Media Receiver eerst uit, of haal de stekker uit het stopcontact en doe deze er na 1 of 2 minuten weer in, voor u het systeem weer aan zet.
• De afstandsbediening doet het niet.	• Zitten de batterijen met hun polen (+, –) de goede kant op? (Zie bladzijde 19.)• Zijn de batterijen leeg? Vervang door nieuwe batterijen. (Zie bladzijde 19.)• Gebruik de afstandsbediening terwijl u deze naar de sensor voor de afstandsbediening op het Plasmascherm richt. (Zie bladzijde 19.)• Gebruikt u de afstandsbediening onder felle verlichting of TL licht?• Valt er licht van een TL lamp op de sensor voor de afstandsbediening?
• Er worden geen beeld en geluid weergegeven.	• Controleer of er niet per ongeluk een externe signaalbron of PC is geselecteerd terwijl u eigenlijk naar een gewoon TV kanaal wilt kijken. (Zie bladzijde 22.)• Controleer of u een met de Kinderbeveiliging geblokkeerd kanaal geselecteerd heeft.(Zie bladzijde 30.)• Voer het wachtwoord in om de Kinderbeveiliging tijdelijk op te heffen. (Zie bladzijde 42.)
• Geen beeld.	• Zijn de andere componenten correct aangesloten? (Zie de bladzijden 44 t/m 48.)• Wordt er een ongeschikt PC signaal ontvangen? (Zie bladzijde 49.)• Is de Ingangsselectie instelling correct? (Zie bladzijde 39.)
• Er klinkt wel geluid, maar er is geen beeld te zien.	• Controleer of er is ingesteld op “Beeld uit” voor de Energiebesparing. Wanneer die stand is gekozen, is er geen schermweergave meer: dan wordt er alleen geluid weergegeven. Om de schermweergave te herstellen, drukt u op een willekeurige toets, uitgezonderd de + / - en ‰ . (Zie bladzijde 35.)
• Wel beeld, geen geluid.	• Controleer of het volume niet op de laagste stand staat. (Zie bladzijde 23.)• Controleer of u de geluidsweergave niet tijdelijk uitgeschakeld heeft. (Zie bladzijde 23.)• Controleer of er nog een hoofdtelefoon in de PHONES uitgangsaansluiting zit. (Zie bladzijde 13.)• Wanneer u INPUT 4 of PC als signaalbron gebruikt, moet u controleren of de audio ook is aangesloten. (Zie bladzijde 47.)
• De geluidsweergave is links-rechts verwisseld.• Er wordt slechts geluid weergegeven via één luidspreker.	• Controleer of de luidsprekers niet links-rechts verkeerd-om zijn aangesloten en of de kabel van één van de luidsprekers niet is losgeraakt. (Zie de bladzijden 12 en 18.)• Is de balans correct ingesteld? (Zie bladzijde 34.)
• Het beeld wordt afgekapt.	• Is de beeldpositie correct ingesteld? (Zie bladzijde 38.)• Zijn de correcte schermafmetingen ingesteld? (Zie de bladzijden 40 en 41.)
• Vreemde kleuren, te licht, te donker of kleurverschuiving.	• Stel de kleuren van het beeld bij. (Zie de bladzijden 32 en 33.)• Is de kamer te fel verlicht? Het beeld kan te donker lijken in een te fel verlichte ruimte.• Controleer de instelling voor het kleursysteem. (Zie de bladzijden 28 en 39.)
• De stroom wordt plotseling uitgeschakeld.	• De interne temperatuur van het systeem is opgelopen. Verwijder eventuele blokkeringen van ventilatieopeningen of maak ze schoon. (Zie bladzijde 15.)• Controleer de Stroomvoorziening instellingen. (Zie bladzijde 35.)• Controleer de instelling van de Sluimertimer. (Zie bladzijde 42.)

14 Aanhangsel

Code Melding Controleren

SD04 Het apparaat gaat nu uit. De inwendige temperatuur Controleer of de omgevingstemperatuur van uw Plasmascherm te is te hoog. Controleer de temperatuur rondom het Plasmascherm. hoog is.
SD05 Het apparaat gaat nu uit. De interne beveiligingscircuits Controleer de aansluitingen en de bedrading tussen het zijn geactiveerd. Is er kortsluiting in een luidsprekerkabel? Plasmascherm en de luidsprekers.
SD11	Het apparaat gaat nu uit. De inwendige temperatuur is te hoog. Controleer de temperatuur rond de Media Receiver.

Signaalnamen voor de 15-pins mini D-sub stekker

(Vooraanzicht)

Pin-nr. Signaalnaam

1R

2G

3B

4Niet aangesloten

5Niet aangesloten

6GND (aarde)

7GND (aarde)

8GND (aarde)

9+5 V

10GND (aarde)

11Niet aangesloten

12SDA

13HD

14VD

15SCL

OPMERKING

- Voor bepaalde Macintosh computers heeft u een Macintosh adapter nodig.

Toewijzing van de SCART aansluitpennen

Op de SCART aansluitingen kunnen diverse video- en audio-apparaten worden aangesloten.

SCART (INPUT 1)

1. Audio-uitgang, rechts
2. Audio-ingang, rechts
3. Audio-uitgang, links
4. Gemeenschappelijke aarde voor audio
5. Aarde voor blauw
6. Audio-ingang, links

7. Blauw-ingang

8. Audio-video regeling

9. Aarde voor groen
10. Niet gebruikt.
11. Groen-ingang
12. Niet gebruikt.
13. Aarde voor rood

14. Niet gebruikt.

15. Rood-ingang

16. Rood/Groen/Blauw regeling
17. Aarde voor video
18. Aarde voor Rood/Groen/Blauw regeling
19. Video-uitgang
20. Video-ingang
21. Stekker-afscherming

SCART (INPUT 2)

1. Audio-uitgang, rechts
2. Audio-ingang, rechts
3. Audio-uitgang, links
4. Gemeenschappelijke aarde voor audio
5. Aarde
6. Audio-ingang, links

7. Niet gebruikt.

8. Audio-video regeling

9. Aarde
10. AV Link regeling
11. Niet gebruikt.
12. Niet gebruikt.
13. Aarde

14. Niet gebruikt.

15. Chroma S-Video-ingang

16. Niet gebruikt.
17. Aarde voor video
18. Aarde
19. Video-uitgang
20. Video/S-Video-ingang
21. Stekker-afscherming

SCART (INPUT 3)

1. Audio-uitgang, rechts
2. Audio-ingang, rechts
3. Audio-uitgang, links
4. Gemeenschappelijke aarde voor audio
5. Aarde
6. Audio-ingang, links

7. Blauw-ingang

8. Audio-video regeling

9. Aarde
10. AV Link regeling
11. Groen-ingang
12. Niet gebruikt.
13. Aarde

14. Niet gebruikt.

15. Rood-ingang Chroma S-Video-ingang

16. Rood/Groen/Blauw regeling
17. Aarde voor video
18. Aarde
19. Video-uitgang
20. Video/S-Video-ingang
21. Stekker-afscherming

Technische gegevens

Onderdeel 50" Plasmascherm, Model: PDP-505PE 43" Plasmascherm, Model: PDP-435PE
Aantal beeldpunten	1280 × 768 beeldpunten	1024 × 768 beeldpunten
Audioversterker	13 W + 13 W (1 kHz, 10 %, 8 Ω)	13 W + 13 W (1 kHz, 10 %, 8 Ω)
Surroundsysteem SRS/FOCUS/TruBass SRS/FOCUS/TruBass
Stroomvoorziening 220–240 V wisselstroom, 50/60 Hz, 220–240 V wisselstroom, 50/60 Hz, 352 W (0,4 W standby) 295 W (0,4 W standby)
Afmetingen	1270 (b) × 737 (h) × 93 (d) mm	1120 (b) × 652 (h) × 93 (d) mm
Gewicht	32,8 kg	26,8 kg

Onderdeel			Media Receiver, Model: PDP-R05XE	Media Receiver, Model: PDP-R05E
Kleurensysteem		Analoog	PAL/SECAM/NTSC 3.58/NTSC 4.43/PAL 60
		Digitaal	PAL/SECAM	Niet van toepassing
TV functie (Analoog)	Ontvangstsysteem		B/G, D/K, I, L/L'
	Afstemming	VHF/UHF	Kanalen E2-E69, F2-F10, I21-I69, IR A-IR J
		CATV	Hyper-band, Kanalen S1-S41
	Automatisch voorprogrammeren van kanalen		99 kanalen, Automatisch voorprogrammeren, Automatische naamgeving, Automatisch sorteren
	STEREO		NICAM/A2
TV functie (Digitaal)	Ontvangstsysteem		DVB-T (2K/8K COFDM)	Niet van toepassing
	Afstemming	VHF/UHF	VHF-band III (170 tot 230 MHz) en UHF-banden IV, V (470 tot 862 MHz)
	Automatisch voorprogrammeren van kanalen		999 kanalen, Automatisch voorprogrammeren, Automatische naamgeving, Automatisch sorteren
	STEREO		MPEG laag I/II, Dolby Digital
Aansluitingen	Achter	INPUT 1	SCART (AV in, RGB in, TV uit)
		INPUT 2	SCART (AV in/uit, S-VIDEO in, AV link *), Component Video in
		INPUT 3	SCART (AV in/uit, S-VIDEO in, RGB in, AV link *), HDMI in
		Antenne	75 Ω Din Type voor VHF/UHF in (Analoog)
			75 Ω Din Type voor VHF/UHF in (Digitaal)	Niet van toepassing
			75 Ω Din Type voor VHF/UHF uit (Digitaal)	Niet van toepassing
	Voor INPUT 4	S-VIDEO, AV in
		PC	Analoge RGB ingang, Audio in
		PC CARD	PCMCIA Type II
MONITOR OUTPUT aansluiting (Achter)			S-VIDEO uit, AV uit
SUB WOOFER OUTPUT aansluiting (Achter)			Variabel
PHONES OUTPUT aansluiting (Voor)			16-32 Ω aanbevolen
DIGITAL OUT aansluiting			Digitale audio-uitgang (optisch)	Niet van toepassing
COMMON INTERFACE (Achter)			CA eenheid	Niet van toepassing
Stroomvoorziening			220-240 V wisselstroom, 50/60 Hz, 41 W (1,3 W Standby: antennestroom uit)	220-240 V wisselstroom, 50/60 Hz, 35 W (0,5 W Standby)
Afmetingen			420 (b) × 90 (h) × 295 (d) mm
Gewicht			5,6 kg	4,9 kg

* Schakelbaar
- Ontwerp en technische gegevens kunnen zonder kennisgeving gewijzigd worden.

Handelsmerken

• FOCUS, WOW, SRS en het (●)® symbool zijn handelsmerken van SRS Labs, Inc.
  FOCUS en SRS technieken worden toegepast onder licentie van SRS Labs, Inc.
• Dit product maakt gebruik van FontAvenue® fonts onder licentie van NEC Corporation.
  FontAvenue is een gedeponeerd handelsmerk van NEC Corporation.
• DDC is een gedeponeerd handelsmerk van de Video Electronics Standards Association.

- HDMI, het HDMI logo en High-Definition Multimedia Interface zijn handelsmerken of gedeponeerde handelsmerken van HDMI licensing LLC.

- Overige namen van bedrijven of instellingen zijn handelsmerken of gedeponeerde handelsmerken van hun respectievelijke rechthebbenden.

alleen voor de PDP-505XDE/435XDE

- Vervaardigd onder licentie van Dolby Laboratories. "Dolby" en het dubbele-D symbool zijn handelsmerken van Dolby Laboratories.

Uitgegeven door Pioneer Corporation.

Alle rechten voorbehouden.

VIKTIGT

Gedrukt op recycled papier.
