Producttype	CD-ontvanger / versterker met cd-speler
Merk	JVC
Model	KD-R841
Installatieafmetingen (B x H x D)	182 mm × 53 mm × 159 mm
Paneelafmetingen (KD-R841BT)	188 mm × 59 mm × 10 mm
Gewicht (KD-R841BT)	1,3 kg
Voeding	14,4 V DC (tolerantie 11 V – 16 V), negatieve massa
Maximaal uitgangsvermogen	50 W per kanaal
Continu uitgangsvermogen (RMS)	20 W per kanaal op 4 Ω, 40 Hz – 20 kHz, THD < 1%
Belastingsimpedantie	4 Ω (tolerantie 4 – 8 Ω)
Frequentierespons	40 Hz – 20 kHz
Signaal-ruisverhouding	70 dB
Afspelbare audioformaten	CD (CD-DA), MP3, WMA, WAV (alleen USB op KD-R841BT)
Compatibele bronnen	Radio FM/AM, CD, USB, iPod/iPhone, Bluetooth (KD-R841BT), AUX
Bluetooth-profielen	HFP 1.5, OPP 1.1, PBAP 1.0, A2DP 1.2, AVRCP 1.3
Hoofdfuncties	Verstelbare verlichting (KD-R841BT), 7-bands equalizer, PTY-zoeken, radiotimer, handsfree
Afstandsbediening	RM-RK52 (optioneel) met lithiumbatterij
Onderhoud	Reinig het paneel met een zachte doek; reinig de connector met een wattenstaafje
Veiligheid	Gebruik geen functies die afleiden tijdens het rijden; pas het volume aan om externe geluiden te horen
Onderdelen en repareerbaarheid	Vervangbare zekering; reset mogelijk; voor reparaties naar een servicecentrum gaan

Veelgestelde vragen - KD-R841 JVC

Hoe stel ik de klok van de JVC KD-R841 in?

Houd MENU ingedrukt, draai aan de volumeknop om CLOCK te selecteren en druk. Selecteer vervolgens CLOCK SET en stel dag, uur, minuten en 12/24-uursformaat in. Druk op MENU om af te sluiten.

Hoe koppel ik een Bluetooth-telefoon met dit apparaat?

Zet het apparaat aan door SOURCE ingedrukt te houden. Zoek op uw telefoon naar Bluetooth-apparaten en selecteer JVC UNIT. Volg de instructies op het scherm: bevestig de code of voer de pincode 0000 in. De koppeling is voltooid wanneer PAIRING COMPLETED verschijnt.

Hoe pas ik het geluid (equalizer) aan op de KD-R841?

Druk herhaaldelijk op EQ om een voorinstelling te selecteren: FLAT, NATURAL, DYNAMIC, VOCAL BOOST, BASS BOOST of USER. Houd EQ ingedrukt om aan te passen en stel subwoofer, lage, midden en hoge tonen in.

Hoe reset ik het apparaat?

Druk met een puntig voorwerp op de resetknop op het voorpaneel. Dit wist de voorkeursinstellingen. Als u de knop niet vindt, koppel dan de accu van het voertuig een paar seconden los.

Wat doe ik als de schijf niet uitwerpt?

Houd de knop ▲ (uitwerpen) ingedrukt om het uitwerpen te forceren. Let op dat u de schijf niet laat vallen. Als hij er nog steeds niet uitkomt, controleer dan of er geen obstructies in de gleuf zitten.

Hoe sluit ik een iPod/iPhone aan op de KD-R841?

Sluit uw iPod/iPhone via de USB-kabel aan op de USB-poort aan de voor- of achterkant. De bron schakelt automatisch over naar USB-IPOD. U kunt de bedieningsmodus wijzigen door herhaaldelijk op iPod MODE te drukken (HEAD, IPOD of EXT).

Hoe activeer ik de ontvangst van verkeersberichten (TA)?

Druk op de knop → T/P op de afstandsbediening of op het paneel om te wachten op verkeersberichten. Het apparaat schakelt tijdelijk over naar het verkeersstation wanneer beschikbaar. Druk nogmaals om uit te schakelen.

Hoe reinig ik het voorpaneel en de connector?

Gebruik voor het paneel een zachte of droge siliconen doek. Voor de connector (aan de achterkant van het paneel) demonteert u het paneel en maakt u het voorzichtig schoon met een wattenstaafje. Gebruik geen oplosmiddelen.

Waarom hoor ik geen geluid?

Controleer het volume, de luidsprekerverbindingen en of de aardingsklem goed op het chassis is aangesloten. Zorg ervoor dat de bron is ingeschakeld (bijvoorbeeld AUX moet op ON staan in SRC SELECT).

Hoe vervang ik de batterij van de afstandsbediening?

Open het batterijvakje op de afstandsbediening RM-RK52 en plaats een CR2025 of gelijkwaardige lithiumbatterij, met inachtneming van de polariteit. Stel de batterij niet bloot aan overmatige hitte.

GEBRUIKSAANWIJZING KD-R841 JVC

Lees alvorens gebruik alle aanwijzingen goed door voor een optimale werking van het toestel.

Informatie over het weggooien van elektrische en elektronische apparatuur en batterijen (particulieren)

Dit symbool geeft aan dat gebruikte elektrische, elektronische producten en batterijen niet bij het normale huishoudelijke afval mogen. Lever deze producten in bij de aangewezen inzamelingspunten, waar ze gratis worden geaccepteerd en op de juiste manier worden verwerkt, teruggewonnen en hergebruikt. Voor inleveradressen zie www.nvmp.nl, www.ictmilieu.nl, www.stibat.nl. Wanneer u dit product op de juiste manier als afval inlevert, spaart u waardevolle hulpbronnen en voorkomt u potentiële negatieve gevolgen voor de volksgezondheid en het milieu, die anders kunnen ontstaan door een onjuiste verwerking van afval. Opgelet: Het teken "Pb" onder het teken van de batterijen geeft aan dat deze batterij lood bevat.

Markering op produkten die laserstralen gebruiken

Dit label is aangebracht op de behuizing/houder en toont dat de component een laserstraal gebruikt die als Klasse 1 is geclassificeerd. Dit betekent dat de laserstraal relatief zwak is en er geen gevaar van straling buiten het toestel is.

Meer over deze gebruiksaanwijzing

• De bediening wordt voornamelijk uitgelegd met gebruik van de toetsen op het voorpaneel van de KD-R741BT.
  • [XX] toont de gekozen onderdelen.
• (→ XX) verwijst naar verwante uitleg op het aangegeven paginanummer.

ALVORENS GEBRUIK

Waarschuwing

Bedien of gebruik geen functies die uw aandacht van de verkeersveiligheid af zou kunnen leiden.

Let op

Volume-instelling:

• Voorkom ongelukken en stel het volume derhalve zodanig in dat u geluid van buiten nog goed kunt horen.
• Verlaag het volume alvorens de weergave van digitale bronnen te starten om beschadiging van de luidsprekers door een plotselinge verhoging van het uitgangsniveau te voorkomen.
• Gebruik geen USB-apparaat of iPod/iPhone indien dit veilig rijden zou kunnen storen.
• Maak beslist een back-up van alle belangrijke data. Wij zijn niet aansprakelijk voor het verlies van opgenomen data.
• Voorkom kortsluiting en steek derhalve nooit metalen voorwerpen (zoals munten en gereedschap) in het toestel.
• In geval van een storing door condensvorming op de laserlens, moet u de disc verwijderen en wachten totdat de condens is verdampt.
• Het USB-vermogen is aangegeven op het hoofdtoestel. Verwijder het voorpaneel om het vermogen te controleren.

Algemeen:

Afstandsbediening (RM-RK52):

• Plaats de afstandsbediening niet op warme plaatsen zoals op het dashboard.
• De lithiumbatterij kan ontploffen indien verkeerd geplaatst. Vervang de batterij door een van hetzelfde of gelijkwaardig type.
• Accu's en batterijen mogen niet worden blootgesteld aan buitensporige hitte, zoals van direct zonlicht, vuur, enz.
• Houd de batterij buiten het bereik van kinderen en in de oorspronkelijke verpakking totdat u gereed bent om deze te gaan gebruiken. Gooi gebruikte batterijen onmiddellijk weg. Als een batterij wordt ingeslikt, raadpleegt u onmiddellijk een arts.

Onderhoud

Reinigen van het toestel: Verwijder vuil van het voorpaneel met een droge siliconen of zachte doek.

Reinigen van de aansluitingen: Verwijder het voorpaneel en reinig de aansluitingen voorzichtig met een katoenen wattestokje en let op dat u de aansluitingen niet beschadigt.

Meer over discs:

• Raak het opnameoppervlak van een disc niet aan.
• Plak geen plakband e.d. op een disc en gebruik geen disc waar plakband e.d. op geplakt is.
• Gebruik geen toebehoren of hulpstukken voor discs.
  • Veeg vanuit het midden van de disc naar de rand.
• Reinig discs met een droge siliconen of zachte doek. Gebruik geen oplosmiddelen.
• Verwijder een disc in horizontale richting uit het toestel.
• Verwijder bramen van het middengat en de discrand alvorens een disc te plaatsen.

Aansluiting (op de achterkant van het voorpaneel)

BASISPUNTEN

Voorpaneel

KD-R741BT

Bevestigen

Verwijderen

Terugstellen

De door u gemaakte instellingen worden tevens gewist.
Afstandsbedieningssensor
(Stel niet aan schel zonlicht bloot.)

Afstandsbediening (RM-RK52)

(Apart aan te schaffen)

Vervangen van de batterij

Voor het Doet u dit (op het voorpaneel) Doet u dit (op de afstandsbediening)

Inschakelen van de stroom	Houd ◎ SOURCE even ingedrukt.Houd even ingedrukt om de stroom uit te schakelen.	(niet mogelijk)
Instellen van het volume Verdraai de volumeknop. Druk op		VOL + of VOL –.
		Druk op de volumeknop om het geluid te dempen of de weergave te pauzeren.Druk nogmaals om te annuleren.
Een bron selecteren	Druk herhaaldelijk op ◎ SOURCE.Druk op ◎ SOURCE en verdraai vervolgens binnen 2 seconden de volumeknop.	Druk herhaaldelijk op SOURCE.
Veranderen van de displayinformatie	Druk herhaaldelijk op DISP. (→ 15)Houd even ingedrukt om de huidige display-informatie rollend te tonen.	(niet mogelijk)

STARTEN

Annuleren van de demonstratie

1 Houd MENU even ingedrukt.
2 Druk op de volumeknop om [DEMO] te kiezen.
3 Draai de volumeknop om [DEMO OFF] te kiezen en druk vervolgens op de knop.
4 Druk op MENU om te verlaten.

Instellen van de klok

1 Houd MENU even ingedrukt.
2 Draai de volumeknop om [CLOCK] te kiezen en druk vervolgens op de knop.
3 Draai de volumeknop om[CLOCK SET] te kiezen en druk vervolgens op de knop.
4 Draai de volumeknop om de dag te kiezen en druk vervolgens op de knop.
5 Draai de volumeknop om het uur in te stellen en druk vervolgens op de knop.
6 Draai de volumeknop om de minuten in te stellen en druk vervolgens op de knop.
7 Draai de volumeknop om [24H/12H] te kiezen en druk vervolgens op de knop.
8 Draai de volumeknop om [24 HOUR] of [12 HOUR] te kiezen en druk vervolgens op de knop.
9 Druk op MENU om te verlaten.

Instellen van de basisinstellingen

1 Houd MENU even ingedrukt.
2 Draai de volumeregelaar om een keuze te maken (zie de volgende tabel) en druk vervolgens op de knop.
3 Druk op MENU om te verlaten.

Druk op → T/Pom naar de voorgaande laag terug te gaan.

Basisinstelling: XX

CLOCK

24H/12H 24 HOUR/ 12 HOUR: Kiezen van het klokformaat.

CLOCK ADJ AUTO: De kloktijd wordt automatisch ingesteld op basis van kloktijddata (CT) van het FM Radio Data System signaal. ; OFF: Geannuleerd.

Basisinstelling: XX

CLOCK

CLOCK DISP ON: De tijd wordt op het display getoond, ook wanneer de stroom is uitgeschakeld. ; OFF: Geannuleerd.

DIMMER

DIMMER SET Kiezen van de verlichting voor het display en toetsen als ingesteld met [BRIGHTNESS].

AUTO: Afwisselend veranderen naar de dag- en nachtinstellingen wanneer u de koplampen van de auto

uit- en inschakelt. *1 ; ON: Kiezen van de nachtinstellingen.; OFF: Kiezen van de daginstellingen.

BRIGHTNESS Afzonderlijk instellen van de helderheid voor het display en de toetsen voor dag en nacht.

1 DAY/ NIGHT: Kies dag of nacht.

2 Kies de zone voor de instelling.

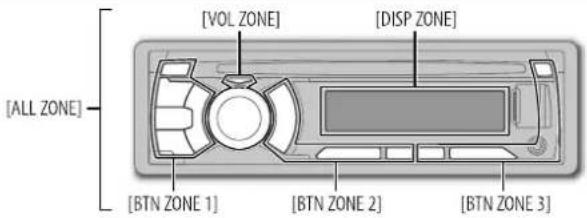

KD-R841BT: BTN ZONE 1/2/3 / DISP ZONE / VOL ZONE (→ 8)

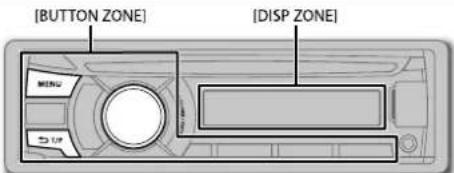

KD-R741BT: BUTTON ZONE / DISP ZONE

3 Stel het helderheidsniveau in (00 tot 31)

Basisinstelling: KD-R841BT: DAY: 31; NIGHT: 15

KD-R741BT: BUTTON ZONE: DAY: 25; NIGHT: 09

DISP ZONE: DAY: 31; NIGHT: 12

DISPLAY

SCROLL x2 ONCE: Eenmaal rollend tonen van de display-informatie.; AUTO: Het rollen van tekst wordt herhaald met intervallen van 5 seconden.; OFF: Geannuleerd.

TAG DISPLAY ON: Tonen van de tag-informatie tijdens weergave van MP3/WMA/WAV-fragmenten. ; OFF: Geannuleerd.

USB\*3 (alleen KD-R841BT)

DRIVECHANGE Kiezen voor het veranderen van schijf of station wanneer een apparaat met meerdere schijven is verbonden met de USB-ingangsaansluiting (voor/achter).

IPOD SWITCH \*

HEAD MODE: Regelen van de muziekweergave met dit toestel. ; iPod MODE: Regelen van de muziekweergave met zowel dit toestel als de iPod/iPhone. ; EXT MODE: Regelen van de muziekweergave met uitsluitend de iPod/iPhone.

AUDIOBOOKS \*3 (alleen KD-R841BT)

NORMAL / FASTER / SLOWER: Kiezen van de weergavesnelheid van een "Audiobook" geluidsbestand in de iPod/iPhone.

(Basisinstelling: Afhankelijk van de instelling van uw iPod/iPhone.)

SRC SELECT

AM*5 ON: Activeren van AM als bronkeuze.; OFF: Uitschakelen.

AUX *5 ON: Activeren van AUX als bronkeuze. ; OFF: Uitschakelen.

*1 Het verlichtingsdraad moet worden verbonden. (→ 19)
*2 Bepaalde tekens en symbolen worden niet juist getoond of er verschijnt een blanco voor in de plaats.
³ Verschijnt alleen wanneer de bron USB FRONT of USB REAR is.
*4 Verschijnt alleen wanneer de bron USB-IPOD is.
5 Verschijnt niet wanneer de overeenkomende bron wordt gekozen.

RADIO

"ST" licht op tijdens ontvangst van een stereo FM-uitzending met voldoende signaalsterkte.

Opzoeken van een zender

1 Druk op Ⓧ SOURCE om FM of AM te kiezen.
2 Druk op ◀/▶ (of ◀/▶ op de RM-RK52) om automatisch een zender op te zoeken.

(of)

Houd / (of ◀/▶ op de RM-RK52) even ingedrukt totdat "M" knippert en druk vervolgens herhaaldelijk om een zender handmatig op te zoeken.

Opslaan van een zender

U kunt maximaal 18 zenders voor FM en 6 zenders voor AM opslaan.

Tijdens het luisteren naar een zender...

Houd een van de cijfertoetsen (1 tot 6) waaronder u een zender wilt opslaan even ingedrukt.

(of)

1 Houd de volumeknop ingedrukt totdat "PRESET MODE" knippert.
2 Draai de volumeknop om een voorkeurnummer te kiezen en druk vervolgens op de knop.

Het voorkeurnummer knippert en "MEMORY" wordt getoond.

Kiezen van een opgeslagen zender

Druk op een van de cijfertoetsen (1 tot 6).

(of)

1 Druk op MENU.
2 Draai de volumeknop om een voorkeurnummer te kiezen en druk vervolgens op de knop.

Opzoeken van een favoriet programma (PTY-zoeken)

Alleen voor FM Radio Data System zenders.
1 Houd → T/P even ingedrukt.
2 Draai de volumeknop om een PTY-code (→ 6) te kiezen en druk vervolgens op de knop.

Indien er een zender is die een programma van dezelfde PTY-code uitzendt, wordt op deze zender afgestemd.

Activeren van TA-standbyontvangst

Alleen voor FM Radio Data System zenders.
Druk op ↩ T/P.
Het toestel schakelt van iedere bron uitgezonderd AM, tijdelijk over naar verkeersinformatie (TA) indien beschikbaar.
- Druk nogmaals op → T/P om uit te schakelen.

Overige instellingen

1 Houd MENU even ingedrukt.
2 Draai de volumeknop om [TUNER] te kiezen en druk vervolgens op de knop.
3 Draai de volumeregelaar om een keuze te maken (zie de volgende tabel) en druk vervolgens op de knop.
4 Druk op MENU om te verlaten.

Basisinstelling: XX

SSM	SSM 01 – 06 / SSM 07 – 12 / SSM 13 – 18: Automatisch opslaan van 18 zenders voor FM. "SSM" stopt te knipperen nadat de eerste 6 zenders zijn opgeslagen. Kies SSM 07 – 12 / SSM 13 – 18 voor het opslaan van de volgende 12 zenders.
AF-REG*	AF ON: Automatisch opzocken van een andere zender die hetzelfde programma in hetzelfde Radio Data System netwerk uitzendt maar met een betere ontvangst indien de ontvangst van de huidige zender slecht is. ; AF-REG ON: Overschakelen naar een andere zender in een bepaalde regio met gebruik van AF. ; AF OFF: Geannuleerd.
NEWS-STBY*	Verschijnt alleen wanneer de bron FM is.ON: Het toestel schakelt tijdelijk naar het nieuwsprogramma over indien beschikbaar. ;OFF: Geannuleerd.
P-SEARCH*	ON: Indien het signaal van een gekozen voorkeurzender zwak is, zoekt dit toestel naar een andere zender die mogelijk hetzelfde programma als de oorspronkelijke zender uitzendt. ;OFF: Geannuleerd.

* Aileen voor FM Radio Data System-zenders.

AUX _RADIO

Basisinstelling: XX

MONO Verschijnt alleen wanneer de bron FM is.
	MONO ON: Verbeteren van de FM-ontvangst, maar het stereo-effect gaat verloren.;MONO OFF: Geannulceerd.
IF BAND	AUTO: Verhogen van de gevoeligheid van de tuner voor minder, door in de buurt liggende zenders veroorzaakte storing. (Het stereo-effect gaat mogelijk verloren);WIDE: Onderhevig aan ruis van in de buurt liggende zenders maar de geluidskwaliteit wordt niet verslechterd en het stereo-effect blijf behouden.
RADIO TIMER	Inschakelen van de radio op een bepaalde tijd, ongeacht welke bron is gekozen.1ONCE/ DAILY/ WEEKLY/ OFF: Kies hoe vaak de timer moet worden geactiveerd.2FM/ AM: Kies de FM- of AM-golfband.301 tot 18 (voor FM)/ 01 tot 06 (voor AM): Kies de voorkeurzender.4Stel de dag en tijd voor het inschakelen in.• “∅” licht op wanneer voltooid.De radiotimer wordt in de volgende gevallen niet geactiveerd.Het tocstel is uitgeschakeld.[OFF] is gekozen voor [AM] in [SRC SELECT] nadat de radiotimer voor AM is gekozen. (→ 4)

PTY-code:
NEWS, AFFAIRS, INFO, SPORT, EDUCATE, DRAMA, CULTURE, SCIENCE, VARIED, POP M (popmuziek), ROCK M (rockmuziek), EASY M (easy listening muziek), LIGHT M (lichte muziek), CLASSICS, OTHER M (overige muziek), WEATHER, FINANCE, CHILDREN, SOCIAL, RELIGION, PHONE IN, TRAVEL, LEISURE, JAZZ, COUNTRY, NATION M (nationale muziek), OLDIES, FOLK M (folkmuziek), DOCUMENT

Gebruik een draagbare audiospeler

1 Verbind een draagbare audiospeler (los verkrijgbaar).

3,5 mm stereo-ministekker, "L"-vormig (los verkrijgbaar)

2 Kies [ON] voor [AUX] in [SRC SELECT]. (→4)
3 Druk op ⏻ SOURCE om AUX te kiezen.
4 Schakel de draagbare audiospeler in en start de weergave.

Gebruik een stereoministekker met 3-kernen voor een optimaal geluid.

CD / USB / iPod

Starten van de weergave

CD

De bron verandert naar CD en de weergave start.

- Druk op ▲ om een disc uit te werpen.

USB

De bron verandert naar USB FRONT, USB REAR of USB en de weergave start.

iPod/iPhone

De bron verandert naar USB-IPOD en de weergave start.

Druk herhaaldelijk op 4 iPod MODE om de bedieningsfunctie direct te kiezen ([HEAD MODE] / [IPOD MODE] / [EXT MODE]).

• Zie tevens[IPOD SWITCH]. (→ 4)

Opmerking:

WAV-bestanden kunnen alleen met de USB-bron voor de

KD-R841BT worden afgespeeld.

Mogelijk

Niet mogelijk

Voor het Doe dit CD USB iPod

Kiezen van een fragment/bestand	Druk op / (of / op de RM-RK52).	√	√	√*2
Kies een map(MP3/WMA/WAV)	Druk op 1 /2▲ (of ▲/▼ op de RM-RK52).	√	√	—
Snel achterwaarts/voorwaarts	Houd / even ingedrukt (of / op de RM-RK52).	√	√	√*2
Kiezen van een fragment/bestand uit een lijst	1 DrukopMENU2 Draai de volumeknop om een keuze te maken en druk vervolgens op de knop.MP3/WMA/WAV-bestand: Kies de gewenste map en vervolgens het bestand.iPod of JVC Playlist Creator (JPC) / JVC Music Control (JMC) bestand*3: Kies het gewenste bestand uit de lijsten (PLAYLISTS, ARTISTS, ALBUMS, SONGS, PODCASTS*4, GENRES, COMPOSERS*4, AUDIOBOOKS*5).Druk op T/P om naar de voorgaande laag terug te gaan.Druk opMENU om te annuleren.Note: Verdraai de volumeknop snel voor snel-zoeken of gebruik zoeken met tekens ( → 8).
Afspelen herhalen	Druk herhaaldelijk op 6 bom een keuze te maken.Audio-CD of JPC / JMC-bestand: TRACK RPT, RPT OFFMP3/WMA/WAV-bestand: TRACK RPT, FOLDER RPT, RPT OFFiPod: ONE RPT, ALL RPT	√	√	√*6
Willekeurig afspelen	Druk herhaaldelijk op 5 om een keuze te maken.Audio-CD: ALL RND, RND OFFMP3/WMA/WAV-bestand of JPC / JMC-bestand: FOLDER RND, ALL RND, RND OFFiPod: SONG RND, ALBUM RND *7, RND OFF	√	√	√*6

*1 Laat de kabel wanneer niet in gebruik niet in de auto achter.
*2 Alleen mogelijk met [HEAD MODE] en [IPOD MODE]. (→ 4)
^*3 Alleen voor bestanden die in de database met JPC / JMC zijn geregistreerd. ( → 15)
*4 Alleen voor iPod.

*5 Alleen KD-R841BT

^* Alleen mogelijk met [HEAD MODE]. (→4)

*7 Niet van toepassing op bepaalde modellen iPod/iPhone.

CD / USB / iPod

VERLICHTING (alleen KD-R841BT)

Zoeken met tekens

(Alleen KD-R841BT)

Indien er veel mappen of fragmenten/bestanden zijn, kunt u ze snel doorzoeken in overeenstemming met het eerste teken (A tot Z, 0 tot 9 en OTHERS).

- "OTHERS" verschijnt indien het eerste teken anders dan A tot Z en 0 tot 9 is.

1 Druk op MENU.

2 Voor iPod: Draai de volumeknop om de gewenste lijst te kiezen en druk vervolgens op de knop.

Voor MP3/WMA/WAV: Ga naar stap 3.

3 Druk op 1▼/2▲ om het gewenste teken te kiezen.

4 Draai de volumeknop om een gewenste map of fragment/bestand te kiezen en druk vervolgens op de knop.

1 Houd MENU even ingedrukt.
2 Draai de volumeknop om [COLOR] of [COLOR SETUP] te kiezen en druk vervolgens op de knop.
3 Draai de volumeregelaar om een keuze te maken (zie de volgende tabel) en druk vervolgens op de knop.
4 Druk op MENU om te verlaten.

Basisinstelling: XX

COLOR: Kies een kleur voor iedere afzonderlijke zone.

1 BTN ZONE 1 / BTN ZONE 2 / BTN ZONE 3 / DISP ZONE / VOL ZONE / ALL ZONE: Kies een zone.
2 COLOR 01 tot COLOR 29: Kies een kleur.

USER: Kies een gebruikerskleur (gemaakt met [COLOR SETUP]).

COLOR FLOW 01 tot COLOR FLOW 03: Kies een patroon/snelheid voor de kleurverandering.

SPECTRUM / GROOVE / TECHNO / EMOTION / RELAX / NIGHTSWEEP: (Alleen kiesbaar indien [ALL ZONE] in stap 1 is gckozen.)

(Basisinstelling: BTN ZONE 1 / BTN ZONE 2 / ALL ZONE: [06] ; BTN ZONE 3: [27] ; DISP ZONE: [01] ; VOL ZONE: [COLOR FLOW 02])

COLOR SETUP. Leg uw eigen kleuren voor dag en nacht afzonderlijk vast voor iedere zone.

DAY COLOR 1 BTN ZONE 1 / BTN ZONE 2 / BTN ZONE 3 / DISP ZONE / VOL ZONE: Kies een zone.

2 RED / GREEN / BLUE: Kies een primaire kleur.

3 00 tot 31: Kies het niveau.

NIGHT COLOR Herhaal stappen 2 en 3 voor alle primaire kleuren.

• De instelling wordt onder [USER] in [COLOR] vastgelegd.
• Met [00] voor alle primaire kleuren voor [DISP ZONE] gekozen, verschijnt er niets op het display.

COLOR GUIDE OFF: Veranderen van de verlichting van het display en de toetsen naar wit wanneer instellingen met het menu en lijstzoeken worden uitgevoerd.; ON: De verlichting van de toetsen en het display blijven hetzelfde, ook tijdens het zoeken met een menu of lijst.

[NIGHT COLOR] of [DAY COLOR] verandert door de koplampen van de auto in en uit te schakelen.

BLUETOOTH®

U kunt Bluetooth apparaten met dit toestel bedienen.

Verbind de microfoon

De Bluetooth verbinding wordt verbroken wanneer u het toestel uitschakelt of het voorpaneel tijdens een telefoongesprek verwijdert. Zet het gesprek voort met uw mobiele telefoon.

Ondersteunde Bluetooth profielen

• Hands-Free Profile (HFP 1.5)
- Object Push Profile (OPP 1.1)
• Phonebook Access Profile (PBAP 1.0)
• Advanced Audio Distribution Profile (A2DP 1.2)
• Audio/Video Remote Control Profile (AVRCP 1.3)

Koppelen van een Bluetooth apparaat

Nadat u voor het eerst een Bluetooth apparaat op dit toestel heeft aangesloten, moet u het apparaat aan dit toestel koppelen. Nadat het koppelen is voltooid, blijft het Bluetooth apparaat geregistreerd in het toestel, zelfs wanneer u het toestel terugstelt.

• U kunt in totaal maximaal vijf apparaten registreren (koppelen).
• Tegelijkertijd kunnen er maximaal twee Bluetooth telefoons en één Bluetooth audio-apparaat worden verbonden.
  • Dit toestel ondersteunt Secure Simple Pairing (SSP).
• Bepaalde Bluetooth apparaten worden niet automatisch na het koppelen met het toestel verbonden. Verbind het apparaat dan handmatig met het toestel. Zie de handleiding van het Bluetooth apparaat voor meer informatie.

1 Houd ⏻ SOURCE even ingedrukt om het toestel in te schakelen.

2 Zoek en kies "JVC UNIT" met het Bluetooth apparaat.

"BT PAIRING" knippert op het display.

- Met bepaalde Bluetooth apparaten moet u mogelijk direct na het zoeken de PIN-code (persoonlijk identificatienummer) invoeren.

3 Voer afhankelijk van wat over het display rolt (A) of (B) uit.

- Met bepaalde Bluetooth apparaten wordt het koppelen mogelijk anders dan hieronder beschreven uitgevoerd.

(A) "[Naam apparaat]" "XXXXXX" "VOL - YES" "BACK - NO"

• "XXXXXX" is een 6-cijferige sleutel die willekeurig tijdens het koppelen wordt gemaakt.
  1 Controleer dat de sleutel die op het toestel en het Bluetooth apparaat verschijnt hetzelfde is.

2 Druk op de volumeknop om de sleutel te bevestigen.

3 Bedien het Bluetooth apparaat om de sleutel te bevestigen.

(B) "[Naam apparaat]" "VOL - YES" "BACK - NO"

[1] Druk op de volumeknop om het koppelen te starten.

2 • Voer wanneer "PAIRING" ⇒ "PIN 0000" over het display rolt de PIN-code "0000" in het Bluetooth apparaat in. (U kunt alvorens te koppelen de PIN-code als gewenst veranderen. (→ 13))
- Indien alleen "PAIRING" verschijnt, bedien dan het Bluetooth apparaat om het koppelen te bevestigen.

"PAIRING COMPLETED" verschijnt zodra het koppelen is voltooid en "8" licht op wanneer de Bluetooth verbinding is gemaakt.

• "y" licht op wanneer een Bluetooth mobiele telefoon is verbonden.
• "貸" licht op wanneer een Bluetooth audiospeler is verbonden.

Zie bladzijde 12 voor de functie voor het controleren van de Bluetooth compatibiliteit.

BLUETOOTH®

Bluetooth mobiele telefoon

Voor het Doe dit

Ontvangst van een gesprek	KD-R841BT : Druk op de volumeknop. (Groen vlak)KD-R741BT : Druk op *of de volumeknop.Met de RM-RK52: Druk op ▲/▼/◄/►/SOURCE.Indien [AUTO ANSWER] is ingesteld op de gekozen tijd, antwoordt het toestel het binnenkomende gesprek automatisch. (→ 11)
Negeren van een binnenkomend gesprek	KD-R841BT : Druk op ◀/◇SOURCE / MENU / ♥/♥/ ≈ T/P. (Rood vlak)KD-R741BT : Houd *of de volumeknop even ingedrukt.Met de RM-RK52: Houd ▲/▼/◄/►/SOURCE even ingedrukt.
Beëindigen van een gesprek	Houd of de volumeknop even ingedrukt.Met de RM-RK52: Houd ▲/▼/◄/►/SOURCE even ingedrukt.

KD-R841BT:

Ontvangst van een gesprek
Knippert groen Licht rood op

In gesprek

Na het beëindigen van een gesprek

Knippert rood Terugkeren naar de [COLOR] instelkleur (→ 8)
Terugkeren naar de [COLOR] instelkleur (→ 8)

Voor het Doe dit

Activeren of annuleren van de hands-free functie	Druk tijdens een gesprek op de volumeknop.· De bedieningen zijn mogelijk anders afhankelijk van de verbonden Bluetooth mobiele telefoon.
Instellen van het volume van de telefoon	Verdraai de volumeknop tijdens het gesprek.Phone Volume (telefoonvolume): [00] tot [50](Basisinstelling: [15])· Deze instelling heeft geen effect op het volume van andere bronnen.
Instellen van de gevoeligheid van de microfoon	Druk tijdens een gesprek op 1▼/2▲ .Gevoeligheidniveau: [01] tot [03] (Basisinstelling: [02]) (→ 11)
Instellen van de vertragingstijd van echo-annulering	Druk tijdens een gesprek op ≈/≈ .Vertragingstijd: [01] tot [10] (Basisinstelling: [04]) (→ 11)
Melding tekstbericht	Wanneer de telefoon een tekstbericht ontvangt,hoort u een beltoon en verschijnt "RCV MESSAGE" ⇒ [Naam apparaat].· [MSG NOTICE] moet op [ON] zijn gesteld. (→ 11)· U kunt geen boodschappen lezen, samenstellen of versturen via dit toestel.· Druk op een willekeurige toets om de melding te wissen.
Schakelen tussen twee verbonden telefoons	· Invoeren van hands-free menu van 1ste telefoon:Druk op ↙· Invoeren van hands-free menu van 2de telefoon:Druk tweemaal op . ↘· Terugkeren naar hands-free menu van 1ste telefoon:Druk op ↗/P.

Hands-free menubediening

1 Druk op ↘2 Draai de volumeregelaar om een keuze te maken (zie de volgende tabel) en druk vervolgens op de knop.Herhaal stap 2 totdat het gewenste onderdeel is gekozen.Druk op ↗T/P om naar de voorgaande laag terug te gaan.Druk op MENU om te annuleren.
RECENT CALL	[1] Draai de volumeknop om een naam of telefoonnummer te kiezen.“>” verwijst naar ontvangen gesprekken, “<” naar gebelde nummers en “M” naar gemiste gesprekken.“NO HISTORY” verschijnt indien er geen geschiedenis van gesprekken is.2 Druk op de volumeknop om te bellen.
PHONEBOOK	[1] Draai de volumeknop om een naam te kiezen en druk vervolgens op de knop.2 Draai de volumeknop om een telefoonnummer te kiezen en druk vervolgens op de knop om te bellen.Indien er veel nummers in het telefoonboek zijn, kunt u snel een gewenst nummer opzoeken door de regelschijf snel te draaien of met gebruik van “zoeken met tekens”. (→ 12)“NO DATA” verschijnt indien er geen data in het telefoonboek van het Bluetooth apparaat werden gevonden.“SEND P.BOOK MANUALLY” verschijnt indien [P.BOOK SEL] op [PB IN UNIT] is gesteld of de telefoon niet voor PBAP geschikt is.
DIAL NUMBER	[1] Draai de volumeknop om een nummer (0 tot 9) of teken (✗#, +) te kiezen.2 Druk op ↗/↗ om de invoerpositie te verplaatsen.Herhaal stappen 1 en |2| totdat het gehele telefoonnummer is ingevoerd.3 Druk op de volumeknop om te bellen.
VOICE	Activeer de stemherkenning van deze telefoon. (→ 12)

Basisinstelling: XX

SETTINGS
P.BOOK SEL*	PB IN PHONE: Het toestel doorloopt het telefoonboek van de aangesloten telefoon. ; PB IN UNIT: Het toestel doorloopt het in het toestel geregistreerde telefoonboek. (U kunt het geheugen van het telefoonboek kopieren met [P.BOOK WAIT]). (→ 13)
AUTO ANSWER	03 SEC / 05 SEC / 10 SEC: Het toestel beantwoordt het binnenkomende gesprek automatisch binnen 3 / 5 / 10 seconden. ;OFF: Geannuleerd.
RING TONE	IN UNIT: Het toestel geeft een beltoon ten teken dat een gesprek/tekstbericht wordt ontvangen. (De basisbeltoon is verschillend afhankelijk van het gekoppelde apparaat.)CALL: Kies de gewenste beltoon (TONE 1 — 5) voor binnenkomende gesprekken.MESSAGE: Kies de gewenste beltoon (TONE 1 — 5) voor binnenkomende tekstberichten;IN PHONE: Het toestel gebruikt de beltoon van de aangesloten telefoon ten teken dat een gesprek/tekstbericht wordt ontvangen. (De aangesloten telefoon gaat over indien de telefoon niet voor deze functie geschikt is.)
RING COLOR	KD-R841BT:COLOR 01 — COLOR 29 (COLOR 06): De displayzone verandert naar de gekozen kleur tijdens een gesprek of wanneer een tekstbericht wordt ontvangen. ;Off: Geannulcerd.
ECHO CANCEL	01 — 10 (04): Stel de vertragingstijd voor echo-annulering in totdat de laatste echo wordt gchoord tijdens een telefoongesprek.
MIC LEVEL	01 — 03 (02): De gevoeligheid van de microfoon wordt hoger naarmate het nummer hoger wordt.
MSG NOTICE	ON: Het toestel geeft een beltoon en "RCV MESSAGE" ⇒ [Naam apparaat] verschijnt ten teken dat een tekstbericht wordt ontvangen. ;OFF: Geannuleerd.

* Alleen kiesbaar wanneer de aangesloten telefoon voor PBAP geschikt is.

BLUETOOTH®

Zoeken met tekens

U kunt snel een contact in overeenstemming met het eerste teken (A tot Z, 0 tot 9 en OTHERS) opzoeken.
- "OTHERS" verschijnt indien het eerste teken anders dan A tot Z en 0 tot 9 is.

1 Druk op.
2 Draai de volumeknop om [PHONEBOOK] te kiezen en druk vervolgens op de knop.
3 Druk op 1▼/2▲ om het gewenste teken te kiezen.
4 Draai de volumeknop om het gewenste contact te kiezen en druk vervolgens op de knop om te bellen.

Gebruik van stemherkenning

1 Houd even ingedrukt om de stemherkenningsfunctie te activeren. Indien twee telefoons zijn aangesloten, draai dan de volumeknop om de gewenste telefoon te kiezen en druk vervolgens op de knop.
2 Zeg de naam van een persoon die u wilt bellen of gebruik telefoonfuncties door een stemcommando te geven.
- De ondersteunde stemherkenningsfuncties verschillen per telefoon. Zie de gebruiksaanwijzing van de aangesloten telefoon voor details. - Dit toestel ondersteunt tevens de "intelligente persoonlijke assistentiefunctie" va iPhone.

Opslaan van een contact in het geheugen

1 Druk op :
2 Draai de volumeknop om [RECENT CALL] [PHONEBOOK] of [DIAL NUMBER] te kiezen en druk vervolgens op de knop.
3 Draai de volumeknop om een contact te kiezen of een telefoonnummer in te voeren.
4 Houd een van de cijfertoetsen (1 tot 6) even ingedrukt. "MEMORY PX" knippert wanneer het contact is opgeslagen.

Kies voor het wissen van een contact uit het geheugen [DIAL NUMBER] in stap 2 en sla een blanco nummer op.

Bellen vanuit het geheugen

1 Druk op.
2 Druk op een van de cijfertoetsen (1 tot 6).
3 Druk op de volumeknop om te bellen. "NO PRESET" verschijnt indien er geen contacten zijn opgeslagen. De ondersteunde stemherkenningsfuncties verschillen per telefoon. Zie de gebruiksaanwijzing van de aangesloten telefoon voor details.

Wissen van een contact

Alleen wanneer [P.BOOK SEL] op [PB IN UNIT] is gesteld. (→ 11) 1 Druk op .

2 Draai de volumeknop om [RECENT CALL] of [PHONEBOOK] te kiezen en druk vervolgens op de knop.
3 Draai de volumeknop om een contact te kiezen of een telefoonnummer in te voeren.
4 Houd → T/P even ingedrukt.
5 Draai de volumeknop om [DELETE] of [DELETE ALL] te kiezen en druk vervolgens op de knop. DELETE: Een in stap 3 gekozen naam of telefoonnummer wordt gewist. DELETE ALL: Alle namen of telefoonnummers van het in stap 2 gekozen menu worden gewist.

Controlefunctie Bluetooth compatibiliteit

U kunt de verbinding van het ondersteunde profiel tussen het Bluetooth apparaat en het toestel controleren.

1 Houd ingedrukt en druk tegelijkertijd ongeveer 3 seconden op de volumeknop. "BLUETOOTH" ↔ "CHECK MODE" verschijnt.
2 Zoek en kies binnen 3 minuten "JVC UNIT" met het Bluetooth apparaat. "PAIRING OK" verschijnt en de controle voor Bluetooth compatibiliteit start. Het resultaat van de verbinding knippert 30 seconden op het display.

• "H.FREE OK" ↔ "[Naam apparaat]": Compatibel met Hands-Free Profile (HFP)
• "A. STREAM OK" ↔ "[Naam apparaat]": Compatibel met Advanced Audio Distribution Profile (A2DP)
• "CONNECT FAIL" ↔ "TRY CONNECT": Incompatibel

- Om te stoppen schakelt u het toestel uit door ⏻ SOURCE even ingedrukt te houden.

Bluetooth audiospeler

De bediening en display-aanduidingen verschillen mogelijk afhankelijk van de verbonden apparatuur.

Voor het Doe dit

Weergave	1 Druk op ◊ SOURCE om BT AUDIO te kiezen.2 Bedien de Bluetooth audiospeler om de weergave te starten.
Pauzeren of hervatten van weergave	Druk op MENK(of op de RM-RK52).
Kiezen van een groep of map	Druk op 1▼/2▲ (of ▲/▼ op de RM-RK52).
Achterwaarts/ voorwaarts verspringen	Druk op ◄/◀ (of ◄/► op de RM-RK52).
Snel achterwaarts/ voorwaarts	Houd ◄/◀ even ingedrukt (of ◄/► op de RM-RK52).
Afspelen herhalen	Druk herhaaldelijk op 6◀ om een keuze te maken.TRACK RPT, ALL RPT, RPT OFF
Willekeurig afspelen	Druk herhaaldelijk op 5◀ om een keuze te maken.GROUP RND, ALL RND, RND OFF

Bluetooth instellingen

1 Houd MENU even ingedrukt.
2 Draai de volumeknop om [BLUETOOTH] te kiezen en druk vervolgens op de knop.
3 Draai de volumeregelaar om een keuze te maken (zie de volgende tabel) en druk vervolgens op de knop. Herhaal stap 3 totdat het gewenste onderdeel is gekozen.

4 Druk op MENU om te verlaten.

Basisinstelling: XX

PHONE* 1 CONNECT / DISCONNECT: Verbinden of ontkoppelen van de Bluetooth telefoon of Bluetooth audiospeler.

APPLICATION CONNECT / DISCONNECT: Verbinden of ontkoppelen van de JVC Smart Music Control*2 in de smartphone.

DELETE PAIR Kiezen van het te wissen, geregistreerde (gekoppelde) apparaat.

P.BOOK WAIT Kopiëren van maximaal 400 nummers van het telefoonboekgeheugen van een aangesloten telefoon naar het toestel via OPP.

SET PINCODE Verandert de PIN-code (maximaal 6 cijfers). (Basis PIN-code: 0000)

① Draai de volumeknop om een nummer te kiezen.
2 Druk op/om de invoerpositie te verplaatsen.
Herhaal stappen 1 en 2 totdat de gehele PIN-code is ingevoerd.
3 Druk op de volumeknop om te bevestigen.

AUTO CNNCT ON: Er wordt automatisch een verbinding gemaakt met het Bluetooth apparaat wanneer het toestel wordt ingeschakeld.; OFF: Geannuleerd.

INITIALIZE YES: Terugstellen van alle Bluetooth instellingen (inclusief opgeslagen koppeling, telefoonboek, etc.). ; NO: Geannulcord.

INFORMATION PH CNNT DEV / AU CNNT DEV / APP CNT DEV*3: Tonen van de naam van aangesloten telefoon/audiospeler/applicatic, ; MY BT NAME: Tonen van de naam van het toestel (JVC UNIT), ; MY ADDRESS: Tonen van het adres van dit toestel, ; BT VERSION: Tonen van de Bluetooth versie van dit toestel.

* [CONNECT] verschijnt niet indien er tegelijkertijd twee Bluetooth telefoons zijn verbonden.
^* JVC Smart Music Control is ontworpen voor het bekijken van de status van een JVC autoreceiver en het uitvoeren van eenvoudige bedieningen met Android smartphones. Ga voor JVC Smart Music Control bedieningen naar de JVC website:
http://www3.jvckenwood.com/english/car/index.html (uitsluitend in het Engels).
⁸ Verschijnt alleen wanneer een Bluetooth telefoon/audiospeler/applicatie is verbonden.

AUDIO-INSTELLINGEN

KD-R841BT:
Voor het Doe dit

Kiezen van een vastgelegde equalizer	Druk herhaaldelijk op EQ.FLAT (basisinstelling), NATURAL, DYNAMIC, VOCAL BOOST, BASS BOOST, USER
Vastleggen van uw eigen geluidsinstellingenBasisinstelling: (00)	1 Houd EQ even ingedrukt.2 Draai de volumeknop om een keuze te maken en druk vervolgens op de knop.SUB.W: -08 tot +08 / BASS LVL: -06 tot +06 / MID LVL: -06 tot +06 / TRE LVL: -06 tot +06• De instelling wordt onder [USER] in EQ vastgelegd.• Druk op ➔ T/P om naar het voorgaande onderdeel terug te keren.• Druk op EQ om te stoppen.

Overige instellingen

1 Houd MENU even ingedrukt.

2 Draai de volumeregelaar om een keuze te maken (zie de volgende tabel) en druk vervolgens op de knop.

Herhaal stap 2 totdat het gewenste onderdeel is gekozen.

3 Druk op MENU om te verlaten.

Basisinstelling: XX

EQ SETTING ^x

EQ PRESET*1	FLAT / NATURAL / DYNAMIC / VOCAL BOOST / BASS BOOST / USER: Kiezen van een vastgelegde equalizer.
EASY EQ*1	Leg uw eigen geluidsinstellingen vast. SUB.W*2: -08 tot +08 (00)/ BASS LVL: -06 tot +06 (00)/ MID LVL: -06 tot +06 (00)/ TRE LVL: -06 tot +06 (00)• De instelling wordt onder [USER] in [EQ PRESET] vastgelegd.
PRO EQ*3	[1] BASS / MIDDLE / TREBLE: Kies een toon.[2] Stel de geluidselementen voor de gekozen toon in.
	BASS Frequentie: 60/ 80/ 100/ 200 Hz Basisinstelling: (80 Hz)Niveau: -06 tot +06 (00)Q: Q1.0/ Q1.25/ Q1.5/ Q2.0 (Q1.0)
	MIDDLE Frequentie: 0.5/ 1.0/ 1.5/ 2.5 kHz Basisinstelling: (1.0 kHz)Niveau: -06 tot +06 (00)Q: Q0.75/ Q1.0/ Q1.25 (Q1.25)
	TREBLE Frequentie: 10.0/ 12.5/ 15.0/ 17.5 kHz Basisinstelling: (10.0 kHz)Niveau: -06 tot +06 (00)Q: Q FIX (Q FIX)• De instelling wordt onder [USER] in [EQ PRESET] vastgelegd.

AUDIO

FADER*4*5	R06 — F06 (00): Instellen van het balans tussen de achter- en voorluidspreker.
BALANCE*5	L06 — R06 (00): Instellen van het balans tussen de linker- enrechterluidspreker.
BASS BOOST	+01 / +02: Kiezen van het gewenste versterkingsniveau voor de lage tonen. ;OFF: Geannuleerd.
LOUD	LOW / HIGH: Versterkt de lage en hoge frequenties voor een goedgebalanceerd geluid bij een laag volumeniveau. ; OFF: Geannuleerd.
VOL ADJUST	-05 — +05 (00): Legt het volumeniveau voor iedere bron vast (inovereenstemming met het FM-volumeniveau). Kies alvorens de instelling temaken eerst de gewenste bron. ("VOL ADJ FIX" verschijnt indien FM is gekozen.)
L/O MODE	SUB.W / REAR: Kiezen of achterluidsprekers of een subwoofer zijn aangeslotenmet de REAR/SW lijnuitgangsaansluitingen op het achterpaneel van het toestel(via een externe versterker).
SUB.W*6	ON / OFF: Activeren of uitschakelen van de subwooferuitgang.
SUB.W LPF*7	THROUGH: Alle signalen worden naar de subwoofer gestuurd. ; LOW 55Hz /MID 85Hz / HIGH 120Hz: Audiosignalen met lagere frequenties dan 55 Hz/85 Hz/ 120 Hz worden naar de subwoofer gestuurd.
SUB.W LEVEL*7	-08 — +08 (00): Instellen van het subwooferuitgangsniveau.
HPF*8	LOW 100Hz / MID 120Hz / HIGH 150Hz: Audiosignalen met lagerefrequenties dan 100 Hz/ 120 Hz/ 150 Hz worden niet naar de voor-/achterluidsprekers gestuurd. ; OFF: Alle signalen worden naar de voor-/achterluidsprekers gestuurd.
BEEP	ON / OFF: Activeren of annuleren van de pieptoon na een toetsdruk.
AMP GAIN	LOW POWER: Beperken van het maximale volumeniveau tot 30. (Kiesindien het maximale vermogen van iedere luidspreker minder dan 50 Wis ter bescherrning van de luidsprekers.) ; HIGH POWER: Het maximalevolumeniveau is 50.

*1 Alleen KD-R741BT.
*2 Verschijnt alleen wanneer [L/O MODE] op [SUB.W] en [SUB.W] op [ON] is gesteld.
*3 KD-R841BT: U kunt dit onderdeel direct instellen na het oproepen van het instelmenu.
*4 Stel het faderniveau op [00] indien u slechts twee luidsprekers gebruikt.
*5 De instelling heeft geen effect op de subwooferuitgang.
*6 Verschijnt alleen wanneer [L/O MODE] op [SUB.W] is gesteld.
*7 Verschijnt alleen wanneer [SUB.W] op [ON] is gesteld.
*8 Alleen KD-R841BT

MEER INFORMATIE

Meer over discs en audiobestanden

- Dit toestel kan alleen de volgende CD's afspelen:

- Dit toestel is geschikt voor multi-sessie discs; niet-afgesloten sessies worden echter tijdens weergave overgeslagen.

- Ongeschikte discs:

• Discs die niet rond zijn.
• Discs met kleuren op het opnameoppervlak en vuile discs.
• Opneembare/herschrijfbare discs die niet zijn afgerond.
• 8 cm CD. Het toestel kan defect raken wanneer u probeert deze met bijvoorbeeld een adapter te plaatsen.

- DualDisc-weergave: De niet-DVD kant van een "DualDisc" komt niet overeen met de "Compact Disc Digital Audio" standaard. Het gebruik van de niet-DVD kant van een "DualDisc" met dit toestel wordt afgeraden.

- Afspeelbare bestanden:

- Bestandsextensies: MP3 (.mp3), WMA (.wma), WAV (.wav)*

KD-R841BT KD-R741BT

Bitwaarde (kbps)	MP3 8	— 320 8 — 320
	WMA 16	— 320 32 — 192
Bemonsteringsfrequentie (kHz)	MP3 48	44,1, 32, 24, 22,05, 16, 12, 11,025, 8
	WMA 8	— 48 32 — 48
	WAV® 1	48, 44,1	—

- Codec: WAV*Lineair PCM

- Bemonsteringsfrequentie: WAV®16 bit

- Geluidskanaal: WAVMono/Stereo

- Variabele bitwaarde (VBR) bestanden.

- Maximale aantal tekens voor naam van bestand/map:

Het is afhankelijk van het gebruikte discformaat (inclusief 4 extensietekens—<.mp3>, <.wma> of <.wav>*1).

KD-R841BT KD-R741BT

ISO 9660 level 1 en 2 32 64
Romeo 32 64
Joliet 32 32
Windows lange bestandsnaam 32 64

Meer over USB-apparaten

• Dit toestel kan op USB-massaopslagapparatuur opgeslagen MP3/WMA/WAV*1-bestanden afspelen.
• U kunt een USB-toestel niet aansluiten via een USB-hub en multikaartlezer.
• Het verbinden met een kabel die langer dan 5 m is, kan abnormale weergave tot gevolg hebben.
• Het maximale aantal tekens voor:

	KD-R841BT	KD-R741BT
Mapnamen	64	63
Bestandsnamen	64	63
MP3 Tag	64	60
WMA Tag	64	60
WAV*1 Tag	64	60

- Dit toestel kan in totaal 65 025 bestanden, 255 mappen (255 bestanden per

map, inclusief mappen met ongeschikte bestanden) en 8 lagen herkennen.

- Dit toestel herkent geen USB-apparaat dat een ander voltage dan 5 V heeft en 1 A overschrijdt.

• Made for
• iPod touch (1st, 2nd, 3rd en 4th generation)
• iPod classic
  iPod with video (5th generation)* 2
• iPod nano (1st* 2, 2nd, 3rd, 4th, 5th en 6th generation)
  iPhone, iPhone 3G, 3GS, 4, 4S
• Videobestanden van het "Videos" menu kunnen niet tijdens
  [HEAD MODE] worden doorlopen.
• De volgorde van liedjes op het keuzemenu van dit toestel is mogelijk anders dan de volgorde van de iPod/iPhone.
• Indien bepaalde bedieningen niet juist of niet als gewenst worden uitgevoerd, ga dan naar: http://www3.jvckenwood.com/english/car/index.html (uitsluitend in het Engels).

Meer over Bluetooth

• Bepaalde Bluetooth apparatuur kan vanwege de Bluetooth versie van die apparatuur mogelijk niet met dit toestel worden verbonden.
• Dit toestel werkt mogelijk niet met bepaalde Bluetooth apparatuur.
• De signaalcondities verschillen afhankelijk van de omgeving.
• Ga voor meer informatie over Bluetooth naar de volgende JVC website: http://www3.jvckenwood.com/english/car/index.html (uitsluitend in het Engels).

Meer over JVC Playlist Creator en JVC Music Control

• Dti toestel is geschikt voor het JVC Playlist Creator pc-programma en voor de Android™ JVC Music Control app.
• Bij weergave van audiobestanden waaraan data zijn toegevoegd met JVC Playlist Creator of JVC Music Control, kunt u audiobestanden opzoeken aan de hand van het genre, artiest, album, playlist en liedjes of nummers.
• JVC Playlist Creator en JVC Music Control kunnen worden gedownload van de volgende website: http://www3.jvckenwood.com/english/car/index.html (uitsluitend in het Engels).

Display-informatie

FM of AM	Zendernaam (PS)* 3 → Frequentic →Programmaltype (PTY)* 3 → Dag/Klok→(terug naar het begin)
CD of USB FRONT /USB REAR / USB ofBT AUDIO	Albumtitel/Artiest*4 → Fragmenttitel*4→ Fragmentnummer/Weergavetijd →Dag/Klok → (terug naar het bcgin)
USB FRONT /USB REAR /USB-IPOD	[HEAD MODE] of [IPOD MODE]:Albumtitel/Artiest*4 → Fragmenttitel*4→ Fragmentnummer/Weergavetijd →Dag/Klok → (terug naar het begin)[EXT MODE]: EXT MODE ↔ Dag/Klok
AUX	AUX ↔ Dag/Klok

*1 KD-R841BT alleen in USB-bron.
^*2 [IPOD MODE]/ [EXT MODE] zijn niet van toepassing.
*3 Alleen voor FM Radio Data Systeem-zenders
*4 "NO NAME" verschijnt voor normale CD's of indien er geen naam is opgenomen.

OPLOSSEN VAN PROBLEMEN

Symptoom Oplossing
Geen geluid.		Stel het volume op het optimale niveau in.Controler de snoeren en verbindingen.Verzeker dat de aarde-aansluiting achter met gebruik van kortere en dikkere snoeren met het chassis van de auto is verbonden.
"MISWIRING CHK WIRING THEN RESET UNIT" / "WARNING CHK WIRING THEN RESET UNIT" verschijnt en bediening is onmogelijk.		Controleer dat de aansluitingen van de luidsorekerdraden goed zijn geïsoleerd en stel vervolgens het toestel terug. Raadpleeg het dichtstbijzijnde servicecentrum als het probleem niet hierdoor werd opgelost.
Bron kan niet worden gekozen.		Controlcer de [SRC SELECT] instelling. (→ 4)
Ontvangst van radio-uitzendingen is slecht. / Statische ruis tijdens het luisteren naar de radio.		Sluit de antenne goed aan.Trek de antenne volledig uit.
Juiste tekens worden niet getoond.		Dit toestel kan uitsluitend hoofdletters, cijfers en een beperkt aantal symbolen tonen.
"PLEASE" en "EJECT" worden afwisselend getoond.		Druk op ▲ en plaats de disc vervolgens juist.
"IN DISC" verschijnt.		Controleer alvorens de disc uit te werpen dat de lade niet door iets wordt geblokkeerd.
Disc kan niet worden uitgeworpen.		Houd ▲ even ingedrukt om de disc geforceerd uit te werpen. Let op dat de disc niet valt na het uitwerpen.
De weergavevolgorde is anders.		De weergavevolgorde wordt bepaald door de bestandsnaam (USB) of de volgorde waarop de bestanden werden opgenomen (disc).
Verstreken tijd is niet correct.		Dit is afhankelijk van het opnameproces.
"NOT SUPPORT" verschijnt en het fragment wordt overgeslagen.		Controleer of het fragment van een afspeelbaar formaat is. (→ 15)
"CANNOT PLAY" knippert en/of het verbonden apparaat kan niet worden herkend.		Controler of het verbonden component met dit toestel compatibel is en de bestanden een geschikt formaat hebben. (→ 15)Bevestig het apparaat weer.
"READING" blijft knipperen.		Gebruik niet te veel niveau's en mappen.Plaats de disc opnieuw of bevestig het USB-apparaat weer.
De iPod/iPhone kan niet worden ingeschakeld of werkt niet.		Controleer de verbinding tussen dit toestel en de iPod/iPhone.Verwijder de iPod/iPhone en stel terug met "hard reset".Controleer of de [IPOD SWITCH] instelling juist is. (→ 4)
Bluetooth ®	Geen Bluetooth apparaat herkend.	Zoek nogmaals met de Bluetooth apparatuur.Stel het toestel terug. (→ 3)
	Koppelen onmogelijk.	Controleer dat u dezelde PIN-code heeft ingevoerd voor het toestel en het Bluetooth apparaat.Wis de koppelingsinformatie van zowel het toestel als het Bluetooth apparaat en koppel vervolgens opnieuw.

Symptoom Oplossing
Bluetooth*	"PAIRING FULL" verschijnt.	Het maximale aantal apparaten is geregistreerd. Wis onnodige apparaten en probeer vervolgens opnieuw.
	"PLEASE WAIT" verschijnt.	Het toestel maakt voorbereiding voor gebruik van de Bluetooth functie. Indien de mededeling niet verdwijnt, schakel het toestel dan even uit en weer in en verbind het apparaat opnieuw.
	"ERROR CNNCT" verschijnt.	Apparaat is geregistreerd maar verbinding wordt niet gemaakt. Verbind het apparaat handmatig. (→ 13)
	"BT DEVICE NOT FOUND" verschijnt.	Het toestel kan tijdens [AUTO CNNCT] geregistreerde Bluetooth apparaten niet vinden. Activeer Bluetooth met het apparaat en verbind handmatig. (→ 13)
	Echo of ruis.	• Verander de positie van de microfoon. (→ 9)• Controler de [ECHO CANCEL] instelling. (→ 11)
	Kwaliteit van het geluid van de telefoon is slecht.	• Zorg dat de afsand tussen het toestel en de Bluetooth apparatuur korter is.• Rijd de auto naar een plaats waar de signaal onvangst beter is.
	Bellen met stemherkenning werkt niet.	• Gebruik de stemherkenning voor het bellen op een stillere plaats.• Spreek dichter bij de microfoon in.• Gebruik dezelfde stem als de stem die voor de geregistreerde stemtag werd gebruikt.
	"NOT SUPPORT" verschijnt.	De verbonden telefoon is niet voor stemherkenning geschikt.
	"ERROR" verschijnt.	Voer de procedure nogmaals uit. Indien "ERROR" weer wordt getoond, controleer dan of het apparaat voor de betreffende functie geschikt is.
	Het toestel reageert niet wanneer u probeert het telefoon naar het toestel te kopieren.	U probeert mogelijk dezelfde invoor (als opgeslagen) naar het toestel te kopieren.Druk op DISP of → T/P om te stoppen.
	Geluid wordt onderbroken tijdens weergave van een Bluetooth audiospeler.	• Zorg dat de afsand tussen het toestel en de Bluetooth audiospeler korter is.• Schakel het toestel even uit en dan weer in en verbind opnieuw.• Andore Bluetooth apparaten proberen mogelijk een verbinding met het toestel te maken.
	De verbonden audiospeler kan niet worden bediend.	• Controller of de verbonden Bluetooth audiospeler geschikt is voor Audio/Video Remote Control Profile (AVRCP). (Zie de handleiding van de audiospeler.)• Ontkoppel en verbind de Bluetooth speler opnieuw.
	"HW ERROR" verschijnt.	Stel het toestel terug en probeer opnieuw. Raadpleeg het dichtsbijzijnde onderhoudscenrum als "HW ERROR" niet verdwijnt.

Stel het toestel terug indien u nog steeds problemen heeft. (→ 3)

TECHNISCHE GEGEVENS

Audioversterker	Uitgangsvermogen 50 W per kanaal
	Doorlopend uitgangsvermogen (RMS)	20 W per kanaal in 4 Q, 40 Hz t/m 20 000 Hz met niet meer dan 1% totale harmonische vervorming
	Lastimpedantie 4 Q (4 Q t/m 8 Q toelaatbaar)
	Frequentierespons 40 Hz tot 20 000 Hz
	Signaal-tot-ruis ratio 70 dB
	Lijnuitgang, Subwooferuitgangsniveau/ Impedantie	2,5 V/10 kΩ last (volledige schaal)
	Uitgangsimpedantie ≤ 600 Ω
Tuner	FM Frequentiebereik 87,5 MHz tot 108,0 MHz
	Bruikbare gevoeligheid 9,3 dBf (0,8 μV/75 Ω)
	50 dB Quieting gevoeligheid 16,3 dBf (1,8 μV/75 Ω)
	Wisselende kanaalgevoeligheid 65 dB (bij 400 kHz)
	Frequentierespons 40 Hz tot 15 000 Hz
	Stereoscheiding 40 dB
	AM Frequentiebereik MW 531 kHz tot 1 611 kHz LW 153 kHz tot 279 kHz
	Gevoeligheid/Selectiviteit MW 20 μV/40 dB LW 50 μV/—
CD-speler	Signalaftastsysteem Contactloos optische aftasting (halfgeleider-lascr)
	Aantal kanalen	2 kanalen (stereo)
	Frequentierespons	5 Hz tot 20 000 Hz
	Signaal-tot-ruis ratio	105 dB
	Wow en flutter	Onder meetbare limiet

USB	USB-standaard	USB 1.1, USB 2.0
	Data-overdrachtwaarde (volledige snelheid)	Max. 12 Mbps
	Compatibele apparatuur	Mass storage class
	Compatibele bestandssystemen	FAT 32/16/12
	Afspeelbare audioformaten	MP3/WMA
	Maximale toevoerstroom 5 V gelijkstroom	= 1 A
BLUETOOTH	Versie	Bluetooth 2.1 gecertificeerd (+EDR)
	Vermogensklasse	Klasse 2 radio
	Gebruiksgebied	10 m
	Profiel	HFP 1.5, OPP 1.1, A2DP 1.2, AVRCP 1.3, PBAP 1.0
Algemeen	Stroomvereisten (Bedrijfsvoltage)	14,4 V gelijkstroom (11 V t/m 16 V toelaatbaar)
	Aarding	Negatieve aarding
	Toelaatbare bedrijfstemperatuur 0°C tot +40°C
	Afmetingen(B × H × D)	Installatie-afmetingen(bij benadering)
		Paneel-afmetingen (bij benadering)
	Gewicht (exclusief accessoires)	KD-R841BT: 1,3 kgKD-R741BT: 1,2 kg

Zonder voorafgaande kennisgeving wijzigbaar.

Waarschuwing

• Dit toestel kan uitsluitend worden gebruikt in een auto met 12 Volt gelijkstroom, negatieve aarding.
• Ontkoppel de negatieve pool van de accu alvorens te verbinden en monteren.
• Voorkorn kortsluiting en sluit derhalve het accudraad (geel) en ontstekingsdraad (rood) niet op het autochassis of de aardedraad (zwart) aan.
• Isoleer niet-aangesloten draden met isolatieband om kortsluiting te voorkomen.
• Aard dit toestel besist op het autochassis na het monteren.

Letop

• Laat het monteren en verbinden voor de veiligheid door een vakman uitvoeren. Raadpleeg de auto-audiohandelaar.
• Installeer dit toestel in de console van uw voertuig. Raak de metalen onderdelen van dit toestel niet aan tijdens en kort na het gebruik. Metalen onderdelen zoals de warmteafvoer en behuizing worden heet.
• Verbind de draden van de luidspreker niet met het autochassis, aardedraad (zwart) en sluit niet in serie aan.
• Verbind luidsprekers met een maximaal vermogen van meer dan 50 W. Indien het maximale vermogen van de luidsprekers lager dan 50 W is, moet u ter bescherming van de luidsprekers de [AMP GAIN] instelling veranderen.

(→14)

• Monteer het toestel met een hoek van 30° of minder.
• Indien de bedradingsbundel van uw auto geen ontstekingsaansluiting heeft, moet u het ontstekingsdraad (rood) van de aansluiting verbinden met de aansluiting op de zekeringbox van de auto die 12 Volt levert en door de contactsleutel wordt in- en uitgeschakeld.
• Controleer na het installeren van het toestel of de remlichten, richtingaanwijzers, ruitenwissers enz. van de auto juist functioneren.
• Als de zekering is doorgebrand, controleer dan eerst of de draden niet het autochassis raken en vervang vervolgens de oude zekering door een nieuwe met dezelfde stroomsterkte.

Basisprocedure

1 Haal de sleutel uit het contactslot en ontkoppel vervolgens de ⊖ aansluiting van de auto-accu.
2 Verbind de draden juist.

Zie "Verbinden van draden". (→19)

3 Installeer het toestel in de auto.
Zie "Installeren van het toestel (in-dashboard montage)".
4 Verbind de ⊖ aansluiting van de auto-accu.
5 Stel het toestel terug. (→ 3)

Installeren van het toestel (in-dashboard montage)

1

Installeren zonder montagehuls

Schroeven met platte of ronde kop (niet bijgeleverd)

M5×8mm

Beugel (niet bijgeleverd)

Verwijderen van het toestel

Onderdelenlijst voor het installeren

Ⓐ Vocrpaneel

(×1)

⑧ Bevestigingshuls

(×1)

© Sierplaat

(×1)

(D) Bedradingsbundel

(×1)

E Verwijdersleutel

(×2)

CONTENIDO

Conformiteitsverklaring met betrekking tot de R&TTE-richtlijn van de Europese Unie (1999/5/EC)

Conformiteitsverklaring met betrekking tot de EMC-richtlijn van de Europese Unie (2004/108/EC)

Fabrikant:

JVC KENWOOD Corporation

3-12, Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, Japan

EU-vertegenwoordiger:

JVC Technical Services Europe GmbH

Postfach 10 05 04, 61145 Friedberg, Duitsland

Hierbij verklaart JVC KENWOOD dat het toestel KD-R841BT/KD-R741BT in overeenstemming is met de essentiële eisen en de andere relevante bepalingen van richtlijn 1999/5/FG. Bij deze verklaart JVC KENWOOD dat deze KD-R841BT/KD-R741BT voldoet aan de essentiële eisen en aan de overige relevante bepalingen van Richtlijn 1999/5/EC.

Italiano
