Tipo de produto	Receptor CD / Sintoamplificador com leitor de CD
Marca	JVC
Modelo	KD-R841
Dimensões de instalação (L x A x P)	182 mm × 53 mm × 159 mm
Dimensões do painel (KD-R841BT)	188 mm × 59 mm × 10 mm
Peso (KD-R841BT)	1,3 kg
Alimentação	14,4 V CC (tolerância 11 V – 16 V), massa negativa
Potência de saída máxima	50 W por canal
Potência de saída contínua (RMS)	20 W por canal em 4 Ω, 40 Hz – 20 kHz, THD < 1%
Impedância de carga	4 Ω (tolerância 4 – 8 Ω)
Resposta de frequência	40 Hz – 20 kHz
Relação sinal/ruído	70 dB
Formatos de áudio reproduzíveis	CD (CD-DA), MP3, WMA, WAV (apenas USB no KD-R841BT)
Fontes compatíveis	Rádio FM/AM, CD, USB, iPod/iPhone, Bluetooth (KD-R841BT), AUX
Perfis Bluetooth	HFP 1.5, OPP 1.1, PBAP 1.0, A2DP 1.2, AVRCP 1.3
Funções destacadas	Iluminação personalizável (KD-R841BT), equalizador de 7 bandas, busca PTY, temporizador de rádio, mãos-livres
Controle remoto	RM-RK52 (opcional) com bateria de lítio
Manutenção	Limpar painel com pano macio; limpar conector com palito de algodão
Segurança	Não usar funções que distraiam ao conduzir; ajustar volume para ouvir ruídos exteriores
Peças e reparabilidade	Fusível substituível; reinicialização possível; para reparos, procurar centro de serviço

Perguntas frequentes - KD-R841 JVC

Como ajusto o relógio do JVC KD-R841?

Mantenha pressionado MENU, gire o botão de volume para selecionar CLOCK e pressione. Em seguida, selecione CLOCK SET e ajuste dia, hora, minutos e formato de 12/24 horas. Pressione MENU para sair.

Como emparelho um telefone Bluetooth com esta unidade?

Ligue a unidade mantendo pressionado SOURCE. No seu telefone, procure dispositivos Bluetooth e selecione JVC UNIT. Siga as instruções na tela: confirme a chave ou insira o PIN 0000. O emparelhamento estará completo quando aparecer PAIRING COMPLETED.

Como ajusto o som (equalizador) no KD-R841?

Pressione EQ repetidamente para selecionar um preajuste: FLAT, NATURAL, DYNAMIC, VOCAL BOOST, BASS BOOST ou USER. Para personalizar, mantenha pressionado EQ e ajuste subwoofer, graves, médios e agudos.

Como reinicializo a unidade?

Pressione o botão de reinicialização no painel frontal com um objeto pontiagudo. Isso apagará as configurações predefinidas. Se não encontrar o botão, desconecte a bateria do veículo por alguns segundos.

O que faço se o disco não for ejetado?

Mantenha pressionado o botão ▲ (ejetar) para forçar a ejeção. Tome cuidado para não deixar cair o disco. Se ainda não sair, verifique se não há obstruções na ranhura.

Como conecto um iPod/iPhone ao KD-R841?

Conecte seu iPod/iPhone através do cabo USB à porta USB frontal ou traseira. A fonte mudará para USB-IPOD automaticamente. Você pode alterar o modo de controle pressionando repetidamente iPod MODE (HEAD, IPOD ou EXT).

Como ativo a recepção de anúncios de trânsito (TA)?

Pressione o botão → T/P no controle remoto ou no painel para ativar a espera de anúncios de trânsito. A unidade mudará temporariamente para a emissora de trânsito quando disponível. Pressione novamente para desativar.

Como limpo o painel frontal e o conector?

Para o painel, use um pano macio ou de silicone seco. Para o conector (na parte traseira do painel), desmonte o painel e limpe suavemente com um palito de algodão. Não use solventes.

Por que não há som?

Verifique o volume, as conexões dos alto-falantes e se o terminal de terra está bem conectado ao chassi. Certifique-se de que a fonte esteja ativada (por exemplo, AUX deve estar em ON em SRC SELECT).

Como troco a bateria do controle remoto?

Abra o compartimento da bateria no controle remoto RM-RK52 e insira uma bateria de lítio CR2025 ou equivalente, respeitando a polaridade. Não exponha a bateria a calor excessivo.

MANUAL DE UTILIZADOR KD-R841 JVC

Leia atentamente todas as instruções antes de operar para obter o melhor desempenho posição do aparelho.

Made for

iPod

iPhone

Bluetooth®

Informação sobre a forma de deitar fora Velho Equipamento Eléctrico, Electrónico e baterias (aplicável nos países da UE que adoptaram sistemas de recolha de lixos separados)

Produtos e baterias com o símbolo (caixote do lixo com um X) não podem ser deitados fora junto com o lixo doméstico. Equipamentos velhos eléctricos, electrónicos e baterias deverão ser reciclados num local capaz de o fazer bem assim como os seus subprodutos. Contacte as autoridades locais para se informar de um local de reciclagem próximo de si. Reciclagem e tratamento de lixo correctos ajudam a poupar recursos e previnem efeitos prejudiciais na nossa saúde e no ambiente. Note: o símbolo "Pb" abaixo do símbolo em baterias indica que esta bateria contém chumbo.

A marca dos produtos utilizando laser

A etiqueta é presa no chassis/estojo e indica que o componente utiliza raios laser, classificados como sendo de Classe 1. Isto significa que o aparelho está a utilizar raios laser que são de uma classe mais fraca. Não há perigo de radiação maléfica fora do aparelho.

ANTES DE UTILIZAR

FUNDAMENTOS

INTRODUÇÃO

RÁDIO

AUX

CD / USB / iPod

ILUMINAÇÃO(somente KD-R841BT)

BLUETOOTH®

DEFINIÇÕES DE ÁUDIO

MAIS INFORMAÇÕES

DETECÇÃO E SOLUÇÃO DE PROBLEMAS

ESPECIFICAÇÕES

INSTALAÇÃO / CONEXÃO

Como ler este manual

- As operações são explicadas utilizando principalmente os botões do painel frontal do KD-R741BT.

• [XX] indica os itens seleccionados.

- (→ XX) indica que há referências disponíveis no número de página indicado.

ANTES DE UTILIZAR

Aviso

Não opere nenhuma função que prejudique a sua atenção para uma condução segura.

Cuidado

Definição do volume:

• Ajuste o volume de forma que possa ouvir os sons de tráfego para prevenir acidentes.
• Baixe o volume antes de iniciar a leitura de fontes digitais para evitar danos aos altifalantes pelo aumento súbito do nível de saída do som.
• Evite utilizar o dispositivo USB ou iPod/iPhone se isso puder comprometer a segurança da sua condução.
• Certifique-se de fazer uma cópia de segurança de todos os dados importantes. Não aceitaremos nenhuma responsabilidade por quaisquer perdas de dados gravados.
• Para prevenir curtos-circuitos, nunca coloque nem deixe cair objectos metálicos (moedas ou ferramentas de metal, por exemplo) dentro do aparelho.
• Se ocorrer um erro de disco devido à condensação na lente laser, ejecte o disco e espere que a humidade se evapore.
• A classificação USB é indicada na unidade principal. Para ver, retire o painel frontal.

Geral:

Controlo remoto (RM-RK52):

• Não deixe o controlo remoto em locais quentes tais como sobre o tablier.
• A pilha de lítio criará um perigo de explosão se for substituída incorrectamente. Substitua-a apenas por um tipo igual ou equivalente.
• A bateria ou pilhas não devem ser expostas ao calor excessivo, como luz do sol, fogo ou algo semelhante.
• Mantenha a pilha fora do alcance de crianças e dentro da embalagem original até ser utilizada. Elimine as pilhas usadas de imediato. Se for engolida, contacte de imediato um médico.

Manutenção

Para limpar o aparelho: Limpe a sujidade do painel frontal com um pano macio ou de silicone seco.

Limpeza do conector: Remova o painel frontal e limpe o conector gentilmente com uma mecha de algodão, tomando cuidado para não danificar o conector.

Manuseamento de discos:

• Não toque na superfície de gravação do disco.
• Não coloque adesivo, etc. no disco nem utilize um disco com adesivo nele colado.
• Não utilize acessórios para o disco.
• Limpe a partir do centro do disco e com um movimento para fora.
• Limpe o disco com um pano macio e seco tal como um pano de silicone. Não utilize solventes.
• Quando retirar os discos deste aparelho, puxe-os para fora horizontalmente.
• Retire quaisquer rebarbas do orifício central e bordos do disco antes de inserir um disco.

Conector (no lado inverso do painel frontal)

FUNDAMENTOS

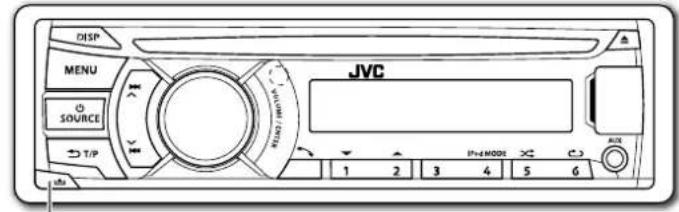

Painel frontal

KD-R741BT

Botão de remoção

Colocar

Retirar

Como reiniciar

Os seus ajustes predefinidos também serão apagados.
Sensor remoto
(Não exponha à luz brilhante do sol.)

Controlo remoto (RM-RK52)

(É preciso comprar separadamente)

Como substituir a pilha

Para Fazer isto (no painel frontal) Fazer isto (no controle remoto)

Ligar a corrente	Mantenha ◆ SOURCE premido.• Mantenha premido para desligar a corrente.	( não disponível )
Ajustar o volume Rode o botão do volume. Prima VOL +		ou VOL –.
		Prima o botão de volume para silenciar o som o pausar a leitura.• Prima de novo para cancelar.
Seleccione uma fonte	• Prima ◆ SOURCE repetidamente.• Prima ◆ SOURCE e, em seguida, rode o botão do volume dentro de 2 segundos.	Prima SOURCE repetidamente.
Alterar a informação do visor	Prima DISP repetidamente. (→ 15)• Mantenha premido para deslocar a informação actual no visor.	( não disponível )

INTRODUÇÃO

1

Cancelar a demonstração

1 Mantenha MENU premido.
2 Prima o botão de volume para seleccionar [DEMO].
3 Rode o botão de volume para seleccionar [DEMO OFF] e, em seguida, prima o botão.
4 Prima MÉNU para sair.

2

Acerte o relógio

1 Mantenha MENU premido.
2 Rode o botão de volume para seleccionar [CLOCK] e, em seguida, prima o botão.
3 Rode o botão de volume para seleccionar [CLOCK SET] e, em seguida, prima o botão.
4 Rode o botão do volume para seleccionar o dia e, em seguida, prima o botão.
5 Rode o botão de volume para ajustar as horas e, em seguida, prima o botão.
6 Rode o botão de volume para ajustar os minutos e, em seguida, prima o botão.
7 Rode o botão de volume para seleccionar [24H/12H] e, em seguida, prima o botão.
8 Rode o botão do volume para seleccionar [24 HOUR] ou [12 HOUR] e, em seguida, prima o botão.
9 Prima MENU para sair.

3

Faça as definições básicas

1 Mantenha MENU premido.
2 Rode o botão de volume para fazer uma selecção (consulte a tabela a seguir) e, em seguida, prima o botão.
3 Prima MENU para sair.

Para voltar à hierarquia anterior, prima T/P.

Predefinição: XX

CLOCK
24H/12H 24 HOUR/ 12 HOUR: Selecciona o formato do relógio.

CLOCK ADJ AUTO: ____ A hora do relógio é automaticamente definida com os dados da hora de relógio (CT) através do sinal do FM Radio Data System. ; OFF: Cancela.

CLOCK DISP ON : A hora do relógio é apresentada no visor mesmo quando o aparelho está desligado. ; OFF: Cancela.

DIMMER

DIMMER SET

Seleciona a iluminação do visor e dos botões ajustada na definição [BRIGHTNESS].AUTO: Muda entre os ajustes para o dia e noite ao ligar ou desigar as luzes do automóvel.*1; ON: Seleciona os ajustes para a noite.; OFF: Seleciona os ajustes para o dia.

BRIGHTNESS Defina o brilho do visor e dos botões para o dia e noite separadamente.
1 DAY/ NIGHT : Selecciona dia ou no te.
2 Seleccione a zona para definição.

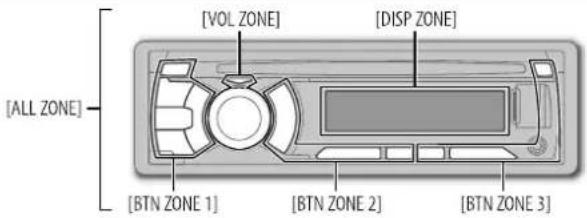

KD-R841BT: BTN ZONE 1/2/3 / DISP ZONE / VOL ZONE (→8) KD-R741BT: BUTTON ZONE / DISP ZONE

3 Defina o nível do brilho (00 a 31)
Predefinição: KD-R841BT: DAY: 31; NIGHT: 15
KD-R741BT: BUTTON ZONE: DAY: 25; NIGHT: 09 DISP ZONE: DAY: 31; NIGHT: 12
DISPLAY

SCROLL × 2

ONCE: Deslora a informação no visor uma vez.; AUTO: Repete o deslocamento em intervalos de 5 segundos.; OFF: Cancela.

TAG DISPLAY ON : Mostra a informação TAG durante a leitura de ficheiros MP3/WMA/WAV. ; OFF: Cancela.

USB *3 (somente KD-R841BT)

DRIVECHANGE

Selecciona para mudar a unidade quando um dispositivo com unidades múltiplas está ligado ao terminal de entrada USB (frente/traseira).

IPOD SWITCH ^*4

HEAD MODE: Controla a leitura de música somente a partir deste aparelho. ; IPOD MODE: Controla a leitura de música a partir de ambos o aparelho e o iPod/iPhone. ; EXT MODE: Controla a leitura de música somente a partir do iPod/iPhone.

AUDIOBOOKS*3 (somente KD-R841BT)

NORMAL / FASTER / SLOWER: Seleciona a velocidade da reprodução do ficheiro de som de livros de áudio no seu iPod/iPhone. (Predefinição: Depende da definição do seu iPod/iPhone.)

SRC SELECT

AM*5	ON: Activa AM na seleção de fonte. ; OFF: Desactiva.
AUX*5	ON: Activa AUX na seleção de fonte. ; OFF: Desactiva.

*1 A conexão do cabo de controlo de iluminação é necessária. (→19)
*2 Alguns caracteres ou simbolos não aparecerão correctamente (ou não aparecerão).
*3 Só aparece quando a fonte for USB FRONT ou USB REAR.
*4 Visualizado somente quando a fonte é USB-IPOD.
*5 Não visualizado quando a fonte correspondente está seleccionada.

RÁDIO

"ST" acende-se quando se recebe uma transmissão FM estéreo com um sinal suficientemente forte.

Procura de uma estação

1 Prima Ⓧ SOURCE para seleccionar FM ou AM.
2 Prima 🚗/✗ (ou ◀/▶ no RM-RK52) para buscar uma estação automaticamente.

(ou)

Mantenha 🐘/✗ premido (ou ◀/▶ no RM-RK52) até que "M" comece a piscar e, em seguida, prima repetidamente para buscar uma estação manualmente.

Armazene uma estação

Pode armazenar até 18 estações para FM e 6 estações para AM.

Durante a audição de uma estação...

Mantenha premido um dos botões numéricos (1 a 6) para armazenar.

(ou)

1 Mantenha o botão do volume premido até que "PRESET MODE" comece a piscar.
2 Rode o botão do volume para seleccionar um número predefinido e, em seguida, prima o botão.

O número predefinido pisca e "MEMORY" aparece.

Seleccione uma estação armazenada

Prima um dos botões numéricos (1 a 6).

(ou)

1 Prima MENU.
2 Rode o botão do volume para seleccionar um número predefinido e, em seguida, prima o botão.

Procura do seu programa favorito (Procura PTY)

Disponível somente para estações FM Radio Data System.

1 Mantenha → T/P premido.
2 Rode o botão do volume para seleccionar um código PTY (→6) e, em seguida, prima o botão.

Se uma estação estiver a transmitir um programa correspondente ao código PTY seleccionado, essa estação é sintonizada.

Activar Recepção TA (Notícias sobre o Tráfego)

Disponível somente para estações FM Radio Data System.
Prima T/P
O aparelho mudará temporariamente para Notícias sobre o Tráfego (TA) (se disponível) a partir de qualquer fonte que não seja AM.
- Para desactivar, prima T/P de novo.

Outras definições

1 Mantenha MENU premido.
2 Rode o botão de volume para seleccionar [TUNER] e, em seguida, prima o botão.
3 Rode o botão de volume para fazer uma seleção (consulte a tabela a seguir) e, em seguida, prima o botão.
4 Prima MENU para sair.

Predefinição: XX

SSM	SSM 01 – 06 / SSM 07 – 12 / SSM 13 – 18: Predefina automaticamente até 18 estações para FM. “SSM” pâra de piscar quando as primeiras 6 estações são armazenadas. Seleccione SSM 07 – 12 / SSM 13 – 18 para armazenar as 12 estações seguintes.
AF-REG*	AF ON: Procura automaticamente outra estação que esteja a transmitir o mesmo programa na mesma rede Radio Data System com uma melhor recepção quando a recepção actual não está boa.; AF-REG ON: Muda para outra estação somente na região específica com o controlo AF.; AF OFF: Cancela.
NEWS-STBY*	Visualizado somente quando a fonte é FM.ON: O aparelho mudará temporariamente para Programa de Notícias, se disponível.;OFF: Cancela.
P-SEARCH*	ON: Quando o sinal de uma estação predefinida que seleccionou está fraco, o aparelho procurará outra estação que possa estar a transmitir o mesmo programa que a estação predefinida original.;OFF: Cancela.

* Apenas para estações FM Radio Data System.

Predefinição: XX

MONO Visualizado somente quando a fonte é FM.MONO ON: Melhora a recepção FM, mas o efeito estéreo será perdido.;MONO OFF: Cancela.
IF BAND	AUTO:Aumenta a selectividade do sintonizador para reduzir os ruídos de interferência das estaçõesadjacentes. (O efeito estéreo poderá perder-se.) ;WIDE:Sujeita aos ruídos de interferência de estaçõesadjacentes, mas a qualidade do som não será degradada e o efeito estéreo será mantido.
RADIO TIMER	Liga o rádio numa hora específica, independentemente da fonte actual.[1]ONCE/ DAILY/ WEEKLY/OFF: Seleccione a frequência em que o temporizador será ligado.[2]FM/ AM: Seleccione a banda FM ou AM.[3]01 a 18 (para FM)/01 a 06 (para AM): Seleccione a estação predefinida.[4]Defina o dia e hora de activação.• “☐” acende-se no final.O temporizador de rádio não será activado nos seguintes casos.• O aparelho está desligado.• [OFF] é seleccionado para [AM] cm [SRC SELECT] após a selecção do temporizador para AM. (→4

Código PTY:
NEWS, AFFAIRS, INFO, SPORT, EDUCATE, DRAMA, CULTURE, SCIENCE, VARIED, POP M (música), ROCK M (música), EASY M (música), LIGHT M (música), CLASSICS, OTHER M (música), WEATHER, FINANCE, CHILDREN, SOCIAL, RELIGION, PHONE IN, TRAVEL, LEISURE, JAZZ, COUNTRY, NATION M (música), OLDIES, FOLK M (música), DOCUMENT

AUXRÁDIO

Utilize um leitor de áudio portátil

1 Ligue um leitor de áudio portátil (disponível comercialmente).

Mini ficha estéreo de 3,5 mm com conector em forma de "L" (disponível comercialmente)

2 Seleccione [ON] para [AUX] em [SRC SELECT]. (→ 4)
3 Prima ⏻ SOURCE para seleccionar AUX.
4 Ligue o leitor de áudio portátil e inicie a leitura.

Utilize uma mini ficha estéreo de 3 núcleos para obter uma saída de áudio óptima.

CD / USB / iPod

Inicie a reprodução

CD

A fonte muda para CD e a leitura começa.

- Para ejectar um disco, prima ▲.

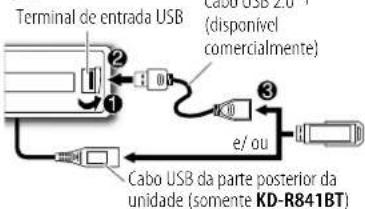

USB

A fonte muda para USB FRONT, USB REAR ou USB e a reprodução começa.

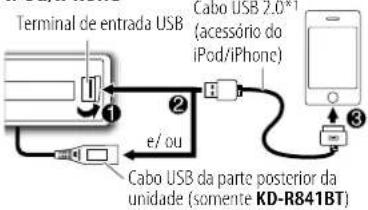

iPod/iPhone

A fonte muda para USB-IPOD e a leitura começa.

Prima 4 iPod MODE repetidamente para seleccionar o modo de controlo ([HEAD MODE] / [IPOD MODE] / [EXT MODE]) directamente.

- Consulte também[IPOD SWITCH]. (→ 4)

Nota:

Os ficheiros WAV só são reproduzíveis para KD-R841BT na fonte USB.

√ : Aplicável — : Não aplicável

Para Fazer isto CD USB iPod

Seleccionar uma faixa/ficheiro	Prima / (ou / no RM-RK52).	√	√	√*2
Seleccionar uma pasta(MP3/WMA/WAV)	Prima 1 / 2 ▲ (ou ▲/▼ no RM-RK52).	√	√	—
Retrocesso/avanço rápido	Mantenha / premido (ou / no RM-RK52).	√	√	√*2
Seleccionar uma faixa/ficheiro da lista	1 Prima MENU2 Rode o botão de volume para fazer uma selecção e, em seguida, prima o botão.Ficheiro MP3/WMA/WAV: Seleccione a pasta desejada e, em seguida, um ficheiro.iPod ou ficheiro JVC Playlist Creator (JPC) / JVC Music Control (JMC)*3: Selecione o ficheiro desejado da lista (PLAYLISTS, ARTISTS, ALBUMS, SONGS, PODCASTS*, GENRES, COMPOSERS*, AUDIOBOOKS*).Para voltar à hierarquia anterior, prima T/P.Para cancelar, primaMENU.Nota: Rode o botão do volume rapidamente para uma procura rápida ou utilize a procura por caracteres ( 8).
Função de repetição	Prima 6 repetidamente para fazer uma selecção.CD de áudio ou ficheiro JPC / JMC: TRACK RPT, RPT OFFFicheiro MP3/WMA/WAV: TRACK RPT, FOLDER RPT, RPT OFFiPod: ONE RPT, ALL RPT	√	√	√*6
Leitura aleatória	Prima 5 repetidamente para fazer uma selecção.CD de áudio: ALL RND, RND OFFFicheiro MP3/WMA/WAV ou ficheiro JPC / JMC: FOLDER RND, ALL RND, RND OFFiPod: SONG RND, ALBUM RND *7, RND OFF	√	√	√*6
*1 Não deixe o cabo dentro do automóvel quando não estiver a utilizar.*2 Aplicável somente para [HEAD MODE] e [IPOD MODE]. ( 4)*3 Somente para ficheiros registados na base de dados criada com JPC / JMC. ( 15)*4 Só para iPod.	*5 Somente KD-R841BT.*6 Aplicável somente para [HEAD MODE]. ( 4)*7 Não aplicável para alguns iPod/iPhones.

CD / USB / iPod

ILLUMINATION

(somente KD-R841BT)

Procura por caracteres

(Somente KD-R841BT)

Se tiver muitas pastas ou faixas/ficheiros, pode procurar através deles(as) rapidamente de acordo com o primeiro carácter (A a Z, 0 a 9 e OTHERS).

- "OTHERS" aparece se o primeiro carácter for diferente de A a Z, 0 a 9.

1 Prima MENU.

2 Para iPod: Rode o botão do volume para seleccionar a lista pretendida e, em seguida, prima o botão.

Para MP3/WMA/WAV: Avance para o passo 3.

4 Rode o botão do volume para seleccionar a pasta ou faixa/ficheiro pretendido(a) e, em seguida, prima o botão.

1 Mantenha MENU premido.
2 Rode o botão do volume para seleccionar [COLOR] ou [COLOR SETUP] e, em seguida, prima o botão.
3 Rode o botão de volume para fazer uma selecção (consulte a tabela a seguir) e, em seguida, prima o botão.
4 Prima MENU para sair.

Predefinição: XX

COLOR: Seleccione uma cor para cada zona separadamente.

1 BTN ZONE 1 / BTN ZONE 2 / BTN ZONE 3 / DISP ZONE / VOL ZONE / ALL ZONE: Seleccione uma zona.
2 COLOR 01 a COLOR 29: Seleccione uma cor.

USER: Seleccione uma cor do utilizador (criada em [COLOR SETUP]).

COLOR FLOW 01 a COLOR FLOW 03: Seleccionar uma cor muda o padrão/velocidade.

SPECTRUM / GROOVE / TECHNO / EMOTION / RELAX / NIGHTSWEEP: (Selecionável somente se [ALL ZONE] for seleccionado no passo [1].)

(Predefinição: BTN ZONE 1 / BTN ZONE 2 / ALL ZONE: [06] ; BTN ZONE 3: [27] ; DISP ZONE: [01] ; VOL ZONE: [COLOR FLOW 02])

COLOR SETUP: Armazene as suas próprias cores para dia e noite para cada zona separadamente.

2 RED / GREEN / BLUE: Seleccione uma cor primária.

3 00 a 31: Seleccione o nivel.

NIGHT COLOR Repita os passos 2 e 3 para todas as cores primárias.

• A definição é armazenada para [USER] em [COLOR]
• Se [00] for seleccionado para todas as cores primárias para [DISP ZONE], não aparecerá nada no visor.

COLOR GUIDE OFF: Muda a iluminação do visor e dos botões para branco quando as definições são realizadas no menu e procura de lista. ; ON: A iluminação do visor e dos botões permanece igual mesmo após a operação de menu ou de procura de lista.

[NIGHT COLOR] ou [DAY COLOR] é alterado ao ligar ou desligar as luzes do automóvel.

BLUETOOTH®

Pode operar dispositivos Bluetooth com esta unidade.

Ligue o microfone

Se desligar a unidade ou retirar o painel de controlo durante uma conversação telefónica, a conexão Bluetooth será desligada. Continue a conversação utilizando o seu telemóvel.

• Perfil Mãos-Livres (HFP 1.5, da sigla em inglês Hands-Free Profile)
• Perfil de envio de objectos (OPP 1.1, da sigla em inglês Object Push Profile)
• Perfil de acesso à lista telefónica (PBAP 1.0, da sigla em inglês. Phonebook Access Profile)
• Perfil de distribuição avançada de áudio (A2DP 1.2, da sigla em inglês Advanced Audio Distribution Profile)
• Perfil de controlo remoto de áudio/vídeo (AVRCP 1.3, da sigla em inglês Audio/Video Remote Control Profile)

Emparelhe um dispositivo Bluetooth

Quando ligar um dispositivo Bluetooth à unidade pela primeira vez, realize o emparelhamento entre a unidade e o dispositivo. Uma vez concluído emparelhamento, o dispositivo Bluetooth permanecerá registado na unidade, mesmo que a unidade seja reiniciada.

• Podem ser registados (emparelhados) até cinco dispositivos.
• É possível ligar um máximo de dois telefones Bluetooth e um dispositivo de áudio Bluetooth em qualquer momento.
• Esta unidade suporta o emparelhamento simples e seguro (SSP, da sigla em inglês Secure Simple Pairing)
• Alguns dispositivos Bluetooth podem não ser automaticamente ligados à unidade após o emparelhamento. Ligue o dispositivo à unidade manualmente. Consulte o manual de instruções do dispositivo Bluetooth para mais informações.

1 Mantenha ◎ SOURCE premido para ligar a unidade.

2 Procure e seleccione "JVC UNIT" no dispositivo Bluetooth.

"BT PAIRING" começa a piscar no visor.

- Para alguns dispositivos Bluetooth, pode ser necessário introduzir o número de identificação pessoal (PIN) logo após a procura.

3 Realize (A) ou (B) dependendo do que se deslocar no visor.

- Para alguns dispositivos Bluetooth, a sequência de emparelhamento pode variar dos passos descritos a seguir.

(A) "[Nome do dispositivo]" "XXXXXX" "VOL - YES" "BACK - NO"

- "XXXXXX" é uma chave de acesso de 6 dígitos gerada aleatoriamente durante cada emparelhamento.

1 Certifique-se de que a chave de acesso que aparece na unidade e no dispositivo Bluetooth é a mesma.

2 Prima o botão do volume para confirmar a chave de acesso.
3 Opere o dispositivo Bluetooth para confirmar a chave de acesso.

(B) "[Nome do dispositivo]" "VOL - YES" "BACK - NO"

[1] Prima o botão do volume para iniciar o emparelhamento.

2 • Se "PAIRING" ⇒ "PIN 0000" se deslocar no visor, introduza o código PIN "0000" no dispositivo Bluetooth. (Pode alterar para um código PIN de sua preferência antes do emparelhamento. (→ 13))

- Se somente "PAIRING" aparecer, opere o dispositivo Bluetooth para confirmar o emparelhamento.

"PAIRING COMPLETED" aparecerá quando o emparelhamento for concluído e "9 acender-se-á quando a conexão Bluetooth for estabelecida.

• "9" acender-se-á quando um telemóvel Bluetooth for ligado.
• “” acender-se-á quando um leitor de áudio Bluetooth for ligado.

Consulte a página 12 para a operação do modo de verificação da compatibilidade com Bluetooth.

BLUETOOTH®

Telemóvel Bluetooth

Para Fazer isto

Receber uma chamada	KD-R841BT: Prima o botão de volume. (Área verde)KD-R741BT: Prima ▼/▼/ ▶/►/SOURCE.No RM-RK52: Prima ▲/▼/ ▶/►/SOURCE.Quando [AUTO ANSWER] é definido para a hora seleccionada, a unidade atende a chamada recebida automaticamente.(→ 11)
Rejeite uma chamada recebida	KD-R841BT: Prima ↘/ ◇ SOURCE / MENU / ↗/ ↗/ ↗T/P. (Área vermelha)KD-R741BT: Mantenha premido ▼/▼/ ▶/►/SOURCE premido.No RM-RK52: Mantenha ▲/▼/ ▶/►/SOURCE premido.
Termine uma chamada	Mantenha premido o/o botão do volume.No RM-RK52: Mantenha ▲/▼/ ▶/►/SOURCE premido.

KD-R841BT:

    subgraph Visual
        D["Pisca em verde Acende-se em vermelho"]
        E["Pisca em vermelho Retorna à cor da definição [COLOR"] (→ 8)]
    end

    subgraph Color
        F["Color"] --> G["Returna à cor da definição [COLOR"] (→ 8)]
    end

Para Fazer isto

Active ou desactive o modo mãos-livres	Prima o botão do volume durante uma chamada.As operações podem variar de acordo com o telemóvel Bluetooth ligado.
Ajustar o volume do telefone	Rode o botão do volume durante uma chamada.Volume do telefone: [00] a [50] (Predefinição: [15])Este ajuste não afectará o volume de outras fontes.
Ajuste o nível de sensibilidade do microfone	Prima 1 ▼/2 ▲ durante uma chamada.Nível de sensibilidade: [01] a [03] (Predefinição: [02])(→ 11)
Defina o tempo de atraso do cancelamento de eco	Prima ♥/✗ durante uma chamada.Tempo de atraso: [01] a [10] (Predefinição: [04])(→ 11)
Notificação de mensagem de texto	Quando o telefone receber uma mensagem de texto, a unidade emitirá um aviso sonoro e "RCV MESSAGE" ⇒ [Nome do dispositivo] aparecerá.[MSG NOTICE] deve estar definido para [ON].(→ 11)Não é possível ler, editar ou enviar mensagens através da unidade.Para apagar a mensagem, prima qualquer botão.
Mude entre dois telefones ligados	Para entrar no menu mãos-livres do 1o telefone:Prima ↘Para entrar no menu mãos-livres do 2o telefone:Prima ↘duas vezes.Para retornar ao menu mãos-livres do 1o telefone:Prima ⊕T/P.

Operações com o menu mãos-livres

1 Prima ↘2 Rode o botão de volume para fazer uma seleção (consulte a tabela a seguir) e, em seguida, prima o botão.Repita o passo 2 até que o item desejado seja seleccionado.· Para voltar à hierarquia anterior, prima ➔ T/P.· Para cancelar, prima MENU.
RECENT CALL	[1] Rode o botão do volume para seleccionar um nome ou número de telefone.“>” indica chamada recebida, “<” indica chamada feita, “M” indica chamada perdida.“NO HISTORY” aparece se não houver um histórico de chamadas registado.[2] Prima o botão do volume para fazer uma chamada.
PHONEBOOK	[1] Rode o botão do volume para seleccionar um nome e, em seguida, prima o botão.[2] Rode o botão do volume para seleccionar um número de telefone e, em seguida, prima o botão.Se a lista telefónica tiver muitos números, pode realizar uma procura rápida do número pretendido rodando o disco de controlo rapidamente, ou utilizando a procura por caracteres. (→ 12)“NO DATA” aparece se nenhuma entrada for encontrada na lista telefónica do dispositivo Bluetooth.“SEND P.BOOK MANUALLY” aparece se [P.BOOK SEL] estiver definido para [PB IN UNIT] ou se o telefone não suportar PBAP.
DIAL NUMBER	[1] Rode o botão do volume para seleccionar um número (0 a 9) ou carácter (*#, +).[2] Prima 🎋/ 🎋 para mover a posição de introdução.Repita os passos 1 e[2] até introduzir o número de telefone completo.[3] Prima o botão do volume para fazer uma chamada.
VOICE	Active o reconhecimento de voz deste telefone. (→ 12)

Predefinição: XX

SETTINGS
P.BOOK SEL*	PB IN PHONE: A unidade explora a lista telefónica do telemóvel ligado. ;PB IN UNIT: A unidade explora a lista telefónica registada na unidade. (Pode copiar a memória da lista telefónica utilizando [P.BOOK WAIT].) (→ 13)
AUTO ANSWER	03 SEC / 05 SEC / 10 SEC: A unidade atende automaticamente as chamadas recebidas em 3 / 5 / 10 segundos. ;OFF: Cancela.
RING TONE	IN UNIT: A unidade emite um aviso sonoro para notificá lo quando uma chamada/mensagem de texto é recebida. (O som de chamada predefinido é diferente de acordo com o dispositivo emparelhado.)CALL: Selecione o seu som de chamada preferido (TONE 1 — 5) para as chamadas recebidas.MESSAGE: Selecione o seu som de chamada preferido (TONE 1 — 5) para as mensagens de texto recebidas;IN PHONE: A unidade utiliza o som de chamada do telefone ligado para notificá-lo quando uma chamada/mensagem de texto é recebida. (O telefone ligado emitirá um aviso sonoro se não suportar esta função.)
RING COLOR	KD-R841BT:COLOR 01 — COLOR 29 (COLOR 06): A zona de visualização mudará para a cor seleccionada durante uma chamada ou quando uma mensagem de texto for recebida. ;Off: Cancela.
ECHO CANCEL	01 — 10 (04): Ajuste o tempo de atraso do cancelamento de eco até que o menor eco seja ouvido durante a conversação telefónica.
MIC LEVEL	01 — 03 (02): A sensibilidade do microfone aumenta à medida que o número aumenta.
MSG NOTICE	ON: A unidade emite um aviso sonoro e “RCV MESSAGE” ⇒ [Nome do dispositivo] aparece notificá-lo sobre uma mensagem de texto recebida. ;OFF: Cancela.

* Seleccionável somente quando o telemóvel ligado suporta PBAP.

BLUETOOTH®

Procura por caracteres

Pode procurar rapidamente através dos contactos de acordo com o primeiro carácter (A a Z, 0 a 9, e OTHERS).

- "OTHERS" aparece se o primeiro carácter for diferente de A a Z, 0 a 9.

1 Prima.
2 Rode o botão de volume para seleccionar [PHONEBOOK] e, em seguida, prima o botão.
3 Prima 1▼/2▲ para seleccionar o carácter pretendido.
4 Rode o botão do volume para seleccionar o contacto pretendido e, em seguida, prima o botão para chamar.

Utilize o Reconhecimento de Voz

1 Mantenha premido para entrar no modo de reconhecimento de voz. Se houver dois telefones ligados, rode o botão do volume para seleccionar o telefone pretendido e, em seguida, prima o botão.
2 Fale o nome do contacto que pretende chamar ou o comando de voz para controlar as funções de telefone.
- As funções de Reconhecimento de Voz suportadas variam com cada telefone. Consulte o manual de instruções do telefone ligado para mais detalhes.
- Esta unidade também suporta a função do assistente pessoal inteligente do iPhone.

Armazene um contacto na memória

Pode armazenar até 6 contactos.

1 Prima.
2 Rode o botão do volume para seleccionar [RECENT CALL], [PHONEBOOK] ou [DIAL NUMBER] e, em seguida, prima o botão.
3 Rode o botão do volume para seleccionar um contacto ou introduza um número de telefone.
4 Mantenha premido um dos botões numéricos (1 a 6). "MEMORY PX" pisca quando o contacto é armazenado.

Para apagar um contacto da memória predefinida, seleccione [DIAL NUMBER] no passo 2 e armazene um número em branco.

Faça uma chamada a partir da memória

1 Prima

2 Prima um dos botões numéricos (1 a 6).
3 Prima o botão do volume para fazer uma chamada.

"NO PRESET" aparece se não houver nenhum contacto armazenado.

As funções de Reconhecimento de Voz suportadas variam com cada telefone. Consulte o manual de instruções do telefone ligado para mais detalhes.

Apague um contacto

Somente quando [P.BOOK SEL] está definido para [PB IN UNIT]. (→ 11)
1 Prima .
2 Rode o botão do volume para seleccionar [RECENT CALL] ou [PHONEBOOK] e, em seguida, prima o botão.
3 Rode o botão do volume para seleccionar um contacto ou introduza um número de telefone.
4 Mantenha → T/P premido.
5 Rode o botão do volume para seleccionar [DELETE] ou [DELETE ALL] e, em seguida, prima o botão.

DELETE O nome ou número de telefone seleccionado no passo 3 é apagado. DELETE ALL Todos os nomes ou números de telefone do menu seleccionado no passo 2 são apagados.

Modo de verificação da compatibilidade com Bluetooth

Pode verificar a conectividade do perfil suportado entre o dispositivo Bluetooth e a unidade.

1 Enquanto mantém premido, prima o botão do volume durante aproximadamente 3 segundos.
"BLUETOOTH" ↔ "CHECK MODE" aparece.
2 Procure e seleccione "JVC UNIT" no dispositivo Bluetooth dentro de 3 minutos.

"PAIRING OK" aparece e a verificação de compatibilidade com Bluetooth começa. O resultado da conectividade pisca no visor durante 30 segundos.

• "H.FREE OK" ↔ "[Nome do dispositivo]": Compatível com o perfil mãos-livres (HFP, da sigla em inglês Hands-Free Profile)
• "A. STREAM OK" ↔ "[Nome do dispositivo]": Compatível com o perfil de distribuição de áudio avançada (A2DP, da sigla em inglês Advanced Audio Distribution Profile)
• "CONNECT FAIL" ↔ "TRY CONNECT": Não compatível

- Para sair, desligue a unidade mantendo ⏻ SOURCE premido.

Leitor de áudio Bluetooth

As operações e as indicações no visor diferem de acordo com a sua disponibilidade no dispositivo ligado.

Para Fazer isto

Reproduzir	1 Prima ◎ SOURCE para seleccionar BT AUDIO.2 Opere o leitor de áudio Bluetooth para iniciar a reprodução.
Pausar ou retomar a leitura	Prima MENU (on no RM-RK52).
Seleccionar um grupo ou pasta	Prima 1▼/2▲ (ou ▲/▼ no RM-RK52).
Saltar para trás/para a frente	Prima (ou ▲/▶ no RM-RK52).
Retrocesso/avanço rápido	Mantenha (premido (ou ▲/▶ no RM-RK52).
Função de repetição	Prima 6↔ repetidamente para fazer uma selecção. TRACK RPT, ALL RPT, RPT OFF
Leitura aleatória	Prima 5↔ repetidamente para fazer uma selecção. GROUP RND, ALL RND, RND OFF

Definições Bluetooth

1 Mantenha MENU premido.
2 Rode o botão de volume para seleccionar [BLUETOOTH] e, em seguida, prima o botão.
3 Rode o botão de volume para fazer uma seleção (consulte a tabela a seguir) e, em seguida, prima o botão.
Repita o passo 3 até que o item desejado seja seleccionado.

4 Prima MENU para sair.

Predefinição: XX

PHONE*1	CONNECT / DISCONNECT: Liga ou desliga o telefone Bluetooth ou leitor de áudio Bluetooth.
AUDIO
APPLICATION	CONNECT / DISCONNECT: Liga ou desliga o software JVC Smart Music Control*2 no smartphone.
DELETE PAIR Selecciona o dispositivo registado (emparcelhado) para apagar.
P.BOOK WAIT	Copia até 400 números da memória da lista telefónica de um telefone ligado à unidade através de OPP.
SET PINCODE	Muda o código PIN (até 6 dígitos). (Código PIN predefinido:0000)1 Rode o botão do volume para seleccionar um número.2 Prima 🖼/ ✗ para mover a posição de introdução.Repita os passos1 c 2 até introduzir o código PIN completo.[3] Prima o botão do volume para confirmar.
AUTO CNNCT	ON: Estabelece a conexão automaticamente com o dispositivo Bluetooth quando a alimentação da unidade é ligada. ; OFF: Cancela.
INITIALIZE	YES: Inicializa todas as definições Bluetooth (incluindo o emparelhamento armazenado, lista telefónica, etc.). ; NO: Cancela.
INFORMATION	PH CNNT DEV / AU CNNT DEV / APP CNT DEV*3: Visualiza o nome do dispositivo do telefone/áudio/aplicativo ligado. ; MY BT NAME: Visualiza o nome da unidade (JVC UNIT). ; MY ADDRESS: Mostra o endereço desta unidade. ; BT VERSION: Mostra a versão de Bluetooth desta unidade

* [CONNECT] não será visualizado se dois telefones Bluetooth forem ligados ao mesmo tempo.

^2 O software JVC Smart Music Control foi projectado para ver o estado do receptor de automóvel JVC e realizar operações de controlo simples em smartphones Android. Para as operações de JVC Smart Music Control, visite o website da JVC: http://www3.jvckenwood.com/english/car/index.html (Website em inglês).

*3 Visualizado somente quando um telefone/leitor de áudio/aplicativo Bluetooth está ligado.

DEFINIÇÕES DE ÁUDIO

KD-R841BT:

Para Fazer isto
Seleccionar umequalizadorpredefinido	Prima EQ repetidamente.FLAT (predefinição), NATURAL, DYNAMIC, VOCAL BOOST,BASS BOOST, USER
Armazenarsuas própriasdefinições dosomPredefinição: (00)	1 Mantenha EQ premido.2 Rode o botão de volume para fazer uma selecção e, emseguida, prima o botão.SUB.W: -08 a +08 / BASS LVL: -06 a +06 / MID LVL: -06 a +06 /TRE LVL: -06 a +06 A definição é armazenada em [USER] em EQ.Para voltar ao item anterior, prima → T/P.Para sair, prima EQ.

Outras definições

2 Rode o botão de volume para fazer uma seleção (consulte a tabela a seguir) e, em seguida, prima o botão.

Repita o passo 2 até que o item desejado seja seleccionado.

3 Prima MENU para sair.

Predefinição: XX

EQ SETTING*1
EQ PRESET*1	FLAT / NATURAL / DYNAMIC / VOCAL BOOST / BASS BOOST /USER: Seleccionar um equalizador predefinido.
EASY EQ*6	Ajuste as suas próprias definições de som.SUB.W*2: -08 a +08 (00)/BASS LVL: -06 a +06 (00)/MID LVL: -06 a +06 (00)/ TRE LVL: -06 a +06 (00)A definição é armazenada em [USER] em [EQ PRESET].
PRO EQ*3	1	BASS / MIDDLE / TREBLE: Seleccione urna tonalidade sonora.
	2	Ajuste os elementos do som da tonalidade seleccionada.BASS Frequência: 60/ 80/ 100/ 200 Hz	Predefinição: (80 Hz)
		Nível: -06 a +06	(00)
		Q: Q1.0/ Q1.25/ Q1.5/ Q2.0	(Q1.0)
	MIDDLE	Frequência: 0.5/ 1.0/ 1.5/ 2.5 kHz	Predefinição: (1.0 kHz)
		Nível: -06 a +06	(00)
		Q: Q0.75/ Q1.0/ Q1.25	(Q1.25)
	TREBLE	Frequência: 10.0/ 12.5/ 15.0/ 17.5 kHz	Predefinição: (10.0 kHz)
		Nível: -06 a +06	(00)
		Q: Q FIX	(Q FIX)
	• A definição é armazenada em [USER] em [EQ PRESET].

AUDIO
FADER*4*5	R06 — F06 (00): Ajuste o equilíorio dos altifalantes frontal e traseiro.
BALANCE *5	L06 — R06 (00): Ajusta o balanço de saída dos altifalantes esquerdos e direitos.
BASS BOOST	+01 / +02: Selecciona o seu nível de reforço dos graves preferido. ;OFF: Cancela.
LOUD	LOW / HIGH: Reforça as frequências baixas ou altas para produzir um som bem equilibrado em volumes baixos. ; OFF: Cancela.
VOL ADJUST	-05 — +05 (00): Predefine o nível de ajuste do volume de cada fonte (em comparação com o nível do volume FM). Seleccione a fonte que deseja ajustar antes de efectuar o ajuste. ("VOL ADJ FIX" aparece se FM for seleccionado.)
L/O MODE	SUB.W / REAR: Selecciona se os altifalantes traseiros ou um subwoofer estão ligados aos terminais de saída de linha REAR/SW no painel traseiro (através de um amplificador externo).
SUB.W *6	ON / OFF: Liga ou desliga a saída do subwoofer.
SUB.W LPF*7	THROUGH: Todos os sinais são enviados para o subwoofer. ; LOW 55Hz / MID 85Hz / HIGH 120Hz: Os sinais de áudio com frequências inferiores a 55 Hz/ 85 Hz/ 120 Hz são enviados ao subwoofer.
SUB.W LEVEL*7	-08 — +08 (00): Ajusta o nível de saída do subwoofer.
HPF*8	LOW 100Hz / MID 120Hz / HIGH 150Hz: Os sinais de áudio com frequências inferiores a 100 Hz/ 120 Hz/ 150 Hz são cortadas dos altifalantes frontais/ traseiros. ; OFF: Todos os sinais são enviados aos altifalantes frontais/traseiros.
BEEP	ON / OFF: Activa ou desactiva o som de operação dos botões.
AMP GAIN	LOW POWER: Lirnita o nível máximo do volume a 30. (Seleccione se a potência máxima de cada altifalante for menor do que 50 W para prevenir danos aos altifalantes.) ; HIGH POWER: O nível máximo do volume é 50.

^1 Somente KD-R741BT.
*2 Visualizado somente quando [L/O MODE] está definido para [SUB.W] e [SUB.W] está definido para [ON].
*3 KD-R841BT : Pode introduzir este item directamente depois de entrar no menu de definição.
^4 Se estiver a utilizar um sistema de dois altifalantes, defina o nível do fader para [00].
*5 O ajuste não pode afectar a saída do subwoofer.
*6 Visualizado somente quando [L/O MODE] está definido para [SUB.W].
*7 Visualizado somente quando [SUB.W] está definido para [ON]
*8 Somente KD-R841BT.

MAIS INFORMAÇÕES

Sobre discos e ficheiros de áudio

- Este aparelho só pode efectuar a leitura dos seguintes CDs:

- Este aparelho pode efectuar a leitura de discos com sessões múltiplas; contudo, sessões não encerradas serão saltadas durante a leitura.

- Discos não legíveis:

• Discos que não são redondos.
• Discos com coloração na superfície de gravação ou discos que estão sujos.
• Discos Graváveis/Regraváveis que não foram finalizados.
• CD de 8 cm. Tentar inserir utilizando um adaptador pode causar um mau funcionamento.

- Leitura de DualDisc: O lado não-DVD de um "DualDisc" não é compatível com os "Discos Compactos de Áudio Digital" normais. Portanto, o uso de um lado não DVD de um disco DualDisc neste produto não é recomendável.

- Ficheiros legíveis:

- Extensões de ficheiro: MP3 (.mp3), WIMA (.wma), WAV (.wav)*

		KD-R841BT KD-R741BT
Bit rate(kbps)	MP3 8 ——	320 8 —— 320
	WMA 16 ——	320 32 —— 192
Frequência deAmostragem(kHz)	MP3 48, 44	1, 32, 24, 22, 05, 16,12, 11, 025, 8
	WMA 8 ——	48 32 —— 48
	WAV*1 ——	48, 44, 1 —

• Codec: WAV®PCM Linear
• Tamanho de amostragem: WAV* 1: 16 bits
• Canal de som: WAV* 1: Mono/Estéreo
• Ficheiros com taxa de bits variável (VBR).
• Número máximo de caracteres para o nome de ficheiro/pasta:
  Depende do formato de disco utilizado (incluir 4 caracteres de extensão—<.mp3>, <.wma> ou <.wav>*1).

	KD-R841BT KD-R741BT
ISO 9660 Nível 1 e 2 32 64
Romeo 32 64
Joliet 32 32
Windows de ficheiros de nomes compridos	32 64

• Este aparelho pode efectuar a leitura de ficheiros MP3/WMA/WAV*1 armazenados num dispositivo de armazenamento USB.
• Não é possível conectar um dispositivo USB através de um hub USB e Multi Card Reader.
• Ligar um cabo cujo comprimento total seja mais longo que 5 m pode resultar numa leitura anormal.
• O número máximo de caracteres para:

	KD-R841BT	KD-R741BT
Nomes de pastas	64	63
Nomes de ficheiros 64	63
Tag MP3	64	60
Tag WMA	64	60
Tag WAV*1	64	60

• Esta unidade pode reconhecer até 65 025 ficheiros, 255 pastas (255 ficheiros por pasta, incluindo pastas com ficheiros não suportados), e de 8 hierarquias.
• Este aparelho não reconhece um dispositivo USB com uma voltagem diferente de 5 V e com mais do que 1 A.

Sobre iPod/iPhone

• Made for
- iPod touch (1st, 2nd, 3rd e 4th generation)
- iPod classic
- iPod with video (5th generation)* 2
- iPod nano (1st* 2, 2nd, 3rd, 4th, 5th e 6th generation)
- iPhone, iPhone 3G, 3GS, 4, 4S
- Não é possível procurar ficheiros vídeo no menu "Videos" em [HEAD MODE].
- A ordem das canções visualizada no menu de seleção deste aparelho pode diferir da ordem que aparece no iPod/iPhone.
- Se algumas operações não forem executadas correctamente ou como pretendido, visite: http://www3.jvckenwood.com/english/car/index.html (Website em inglês).

Sobre Bluetooth

• Dependendo da versão Bluetooth do dispositivo, pode não ser possível ligar alguns dispositivos Bluetooth a esta unidade.
• Esta unidade pode não funcionar com alguns dispositivos Bluetooth.
• As condições do sinal variam dependendo dos arredores.
• Para mais informações sobre Bluetooth, visite o seguinte website da JVC: http://www3.jvckenwood.com/english/car/index.html (Website em inglês).

Sobre JVC Playlist Creator e JVC Music Control

• Este aparelho suporta a aplicação PC JVC Playlist Creator e a aplicação Android™ JVC Music Control.
• Quando reproduzir um ficheiro de áudio com dados de canção adicionados com JVC Playlist Creator ou JVC Music Control, pode procurar o ficheiro de áudio por género, artista, álbum, playlist e canção.
• JVC Playlist Creator e JVC Music Control estão disponíveis no website abaixo: http://www3.jvckenwood.com/english/car/index.html (Website em inglês).

Informações no visor

FM ou AM	Nome da estação (PS)*3 → Frequência → Tipo de programa (PTY)*3 → Dia/Relógio → (voltar ao início)
CD ouUSB FRONT /USB REAR / USBou BT AUDIO	Título do álbum/Artista*4 → Título da faixa*4 → No da faixa/tempo de leitura →Dia/Relógio → (voltar ao início)
USB FRONT /USB REAR /USB-IPOD	[HEAD MODE] ou [IPOD MODE]: Título do álbum/Artista*4 → Título da faixa*4 → No da faixa/tempo de leitura → Dia/Relógio → (voltar ao início)[EXT MODE]: EXT MODE ↔ Dia/Relógio
AUX	AUX ↔ Dia/Relógio

*1 Somente para KD-R841BT na fonte USB.
*2 [IPOD MODE] / [EXT MODE] não são aplicáveis.
*3 Somente para estações FM com Radio Data System.
*4 "NO NAME" aparece para discos CD convencionais ou se não estiver gravado.

DETECÇÃO E SOLUÇÃO DE PROBLEMAS

Sintoma Solução

O som não pode ser ouvido. • Ajuste o volume para o nível ideal. Verifique os fios e as fichas.Certifique-se de que o terminal de terra traseiro ligado ao chassis do automóvel está a utilizar cabos mais curtos e mais grossos.
"MISWIRING CHK WIRING THEN RESET UNIT" / "WARNING CHK WIRING THEN RESET UNIT" aparece e nenhuma operação pode ser realizada.	Certifique-se de que os terminais dos fios dos altifalantes estão adequadamente isolados e, em seguida, reinície o aparelho. Se isso não resolver o problema, consulte o seu centro de serviço mais próximo.
A fonte não pode ser seleccionada.	Marque a definição [SRC SELECT]. (→ 4)
A recepção do rádio está má. / O rádio gera um ruido estático.	Verifique a ligação da antena.Puxe a antena até o fim.
Caracteres correctos não são visualizados.	Este aparelho só pode visualizar letras marúsculas, números e um número limitado de símbolos.
"PLEASE" e "EJECT" aparecem alternadamente.	Prima ▲ e, em seguida, coloque o disco correctamente.
Aparece a indicação "IN DISC". Certifique-se de que nada está a bloquear a abertura de carregamento ao ejectar o disco.
O disco não é ejectado.	Mantenna ▲ premido para ejectar o disco forçosamente. Tenha o cuidado para evitar que o disco caia ao ser ejectado.
A ordem de leitura não está conforme pretendido.	A ordem de leitura é determinada pelos nomes dos ficheiros (USB) ou a ordem na qual os ficheiros foram gravados (disco).
A indicação de tempo de reprodução decorrido não é correcta.	Isso depende do processo de gravação mais cedo.
"NOT SUPPORT" aparece e a faixa é saltada.	Verifique se a faixa está num formato legível. (→ 15)
"CANNOT PLAY" pisca e/ou o dispositivo ligado não pode ser detectado.	Verifique se o dispositivo ligado é compatível com este aparelho e certifique-se de que os ficheiros estão nos formatos suportados. (→ 15)Volte a colocar o dispositivo.
"READING" está a piscar. • Não utilize demasiados níveis hierárquicos e pastas.Recarregue o disco ou volte a colocar o dispositivo USB.
O iPod/iPhone não se liga ou não funciona.	Verifique a ligação entre este aparelho e o iPod/iPhone.Retire e reinicialize o iPod/iPhone utilizando a reinicialização física.Verifique se a definição [IPOD SWITCH] é apropriada. (→ 4)
Bluetooth®Nenhum dispositivo Bluetooth foi detectado.	Repita a procura a partir do dispositivo Bluetooth.Reinície o aparelho. (→ 3)

Sintoma Solução

Bluetooth ^	O emparelhamento não pôde ser realizado.	Certifique-se de que introduziu o mesmo código PIN tanto para a unidade como para o dispositivo Bluetooth.Apaque a informação de emparelhamento da unidade e do dispositivo Bluetooth e, em seguida, realize o emparelhamento de novo.
	Aparece a indicação "PAIRING FULL".	O número de dispositivos registados atingiu o limite permissível. Tente de novo depois de apagar um dispositivo desnecessário.
	Aparece a indicação "PLEASE WAIT".	A unidade está a preparar-se para a função Bluetooth. Se a mensagem não desaparecer, desligue e volte a ligar a unidade, e volte a ligar o dispositivo.
	Aparece a indicação "ERROR CNNCT".	O dispositivo está registado, mas a ligação falhou. Ligue o dispositivo manualmente. (→ 13)
	Aparece a indicação "BT DEVICE NOT FOUND".	A unidade não conseguiu procurar os dispositivos Bluetooth registados durante [AUTO CNNCT]. Ligue a alimentação do Bluetooth do seu dispositivo e ligue manualmente. (→ 13)
	Ocorre eco ou ruído.	Ajuste a posição da unidade do microfone. (→ 9)Verifique a definição [ECHO CANCEL]. (→ 11)
	A qualidade do som do telefone não está boa.	Reduza a distância entre o aparelho e o dispositivo Bluetooth.Mova o carro para um local onde a recepção do sinal seja melhor.
	O método de chamada por voz não foi bem-sucedido.	Utilize o método de chamada por voz em um ambiente mais quieto.Reduza a distância do microfone ao falar o nome.Certifique-se de que utiliza a mesma voz da etiqueta de voz registada.
	Aparece a indicação "NOT SUPPORT".	O telefone ligado não suporta a função de Reconhecimento de Voz.
	Aparece a indicação "ERROR".	Repita a operação. Se "ERROR" aparecer de novo, verifique se o dispositivo suporta a função que tentou executar.
	A unidade não responde quando tenta copiar a lista telefónica para a unidade.	Pode ter tentado copiar as mesmas entradas (já armazenadas) para a unidade.Prima DISP ou → T/P para sair.
	O som é interrompido ou salta durante a reprodução de um leitor áudio Bluetooth.	Reduza a distância entre a unidade e o leitor de áudio Bluetooth.Desligue e volte a ligar a alimentação da unidade e, em seguida, tente ligar de novo.Outros dispositivos Bluetooth podem estar a tentar a conexão com a unidade.
	Não é possível controlar o leitor de áudio Bluetooth ligado.	Verifique se o leitor de áudio Bluetooth ligado suporta o perfil de controlo remoto de áudio/video (AVRCP). (Consulte o manual de instruções dos seu leitor de áudio.)Desligue e ligue o leitor Bluetooth de novo.
	Aparece a indicação "HW ERROR".	Reinicié a unidade e tente a operação de novo. Se "HW ERROR" aparecer de novo, consulte o seu centro de serviço mais próximo.

Se ainda tiver problemas, reinicialize o aparelho. (→ 3)

ESPECIFICAÇÕES

Amplificador de áudio

Potência de saída 50 W por canal

Saída de Potência Continua (RMS) 20 W por canal a 4 Q, 40 Hz a 20 000 Hz a pelo menos 1% de distorção harmônica total

Impedância de Carga 4 Q (variação de 4 Q a 8 Q)

Resposta de Frequência 40 Hz a 20 000 Hz

Relação Sinal-Ruído 70 dB

Saída de linha, nível de saída de 2,5 V/10 kΩ de carga (escala máxima) subwoofer/impedância

Impedância de Saída ≤ 600 Ω

Sintonizador

FM Gama de frequência 87,5 MHz a 108,0 MHz

Sensibilidade Útil 9,3 dBf (0,8 μV/75 Ω)

50 dB Sensibilidade Mínima 16,3 dBf (1,8 μV/75 Ω)

Selectividade de canais alternada 65 dB (a 400 kHz)

Resposta de Frequência 40 Hz a 15 000 Hz

Separação Estéreo 40 dB

AM Gama de frequência MW 531 kHz a 1611 kHz
	LW 153 kHz a 279 kHz
Sensibilidade/Selectividade MW 20 μV/40 dB
	LW 50 μV/—

Leitor de CD

Sistema de Detecção de Sinal Lente óptica sem contacto (laser semiconductor)

Resposta de Frequência 5 Hz a 20 000 Hz

Relação Sinal-Ruído 105 dB

Flutuação de Velocidade Abaixo do limite mensurável

USB

Padrão USB USB 1.1, USB 2.0

Taxa de Transferência de Dados (Máx. 12 Mbps (Velocidade Máxima)

Dispositivos compatíveis Armazenamento em massa

Sistemas de ficheiros compatíveis FAT 32/16/12

Formato de áudio legíveis MP3/WMA

Máxima alimentação de corrente CC5V = 1 A

BLUETOOTH

Versão Certificação Bluetooth 2.1 (+EDR)

Classe de potência Rádio de classe 2

Raio de acção 10 m

Perfil HFP 1.5, OPP 1.1, A2DP 1.2, AVRCP 1.3, PBAP 1.0

Geral

Requisitos de energia CC 14,4 V (Variação de 11 V a 16 V) (Voltagem de funcionamento)

Sistema de ligação Terra Terra negativa

Temperatura de Funcionamento 0°C a +40°C Permitida

Dimensões Instalação (aprox.) 182 mm × 53 mm × 159 mm

(Painel (aprox.) KD-R841BT: 188 mm × 59 mm × 10 mm KD-R741BT: 188 mm × 59 mm × 13 mm

Peso (Acessórios excluídos) KD-R841BT: 1,3 kg

KD-R741BT: 1,2 kg

Sujeitos a modificações sem aviso prévio.

Aviso

• Este aparelho só pode ser utilizado com um fornecimento de energia de CC de 12 V, com terra negativa.
• Desligue o terminal negativo da bateria antes de efectuar as ligações e montagem.
• Não ligue o fio da bateria (amarcelo) e o fio da ignição (vermelho) ao chassis do automóvel ou fio terra (preto) para prevenir um curto-circuito.
• Isole os fios não ligados com fita de vinilo para prevenir um curto-circuito.
• Certifique-se de alemar este aparelho ao chassis do automóvel de novo após a instalação.

Cuidado

• Para o propósito de segurança, encarregue as ligações e a montagem a profissionais. Consulte o revendedor de áudio para automóveis.
• Instale este aparelho na consola do seu automóvel. Não toque nas partes de metal deste aparelho durante e logo após a utilização do aparelho. As partes de metal, tal como o dissipador de calor e a caixa ficam muito quentes.
• Não ligue os fios ⊖ do altifalante ao chassis do automóvel, fio terra (preto) ou em para pelo.
• Ligue altifalantes com uma potência máxima acima de 50 W. Se a potência máxima dos altifalantes for inferior a 50 W, altere a definição [AMP GAIN] para evitar danos aos altifalantes. (→ 14)
• Monte o aparelho num ângulo de 30º ou menos.
• Se a cablagem do seu automóvel não tiver um terminal de ignição, ligue o fio de ignição (vermelho) ao terminal na caixa de fusíveis do automóvel que forneça uma energia de CC de 12 V e que seja ligado e desligado pela chave de ignição.
• Depois que o aparelho tiver sido instalado, verifique se as lâmpadas de stop, os pisca-piscas, os limpa pâra-brisa, etc. do automóvel estão funcionando correctamente.
• Se o fusível queimar-se, primeiro certifique-se de que os fios não estão em contacto com o chassis do automóvel e, em seguida, substitua o fusível por um novo com a mesma capacidade.

Processo básico

1 Retire a chave do interruptor de ignição e, em seguida, desconecte o terminal ⊖ da bateria do automóvel.
2 Ligue o fios adequadamente. Consulte a secção de ligação. (→ 19)
3 Instale o aparelho no seu automóvel. Consulte a secção de instalação do aparelho (montagem no tablier).
4 Ligue o terminal ⊖ da bateria do automóvel.
5 Reinicie o aparelho. (→3)

Instalação do aparelho (montagem no tablier)

1

Quando instalar sem a mangueira de montagem

Parafusos de cabeça plano ou redonda (não fornecidos)

M5×8mm

Suporte (não fornecido)

Como retirar o aparelho

Lista de peças para instalação

Ⓐ Painel frontal

(×1)

⑧ Gaveta para montagem

(×1)

© Placa de guarnição

(×1)

D Cablagem

-

E Chave de extracção

(×2)

JVC KENWOOD declara que este KD-R841BT/ KD-R741BT está conforme com os requisitos essenciais e outras disposições da Directiva 1999/5/CE.

Polska

Declaração de conformidade relativa à Directiva R&TTE 1999/5/CE

Declaração de conformidade relativa à Directiva EMC 2004/108/CE

Fabricante:

JVC KENWOOD Corporation

3-12, Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 271-0022, Japan

Representante na UE:

JVC Technical Services Europe GmbH

Postfach 10 05 04, 61145 Friedberg, Alemanha

Svenska
