EKS 1000 L - Boilers en ketels Nibe - Gratis gebruiksaanwijzing en handleiding

Producttype	Warmwateropslagtank (Elektrisch)
Merk	Nibe
Model	EKS 1000 L
Capaciteit	1000 liter
Afmetingen (Hoogte x Diameter)	2000 mm x 1100 mm
Gewicht (leeg)	200 kg
Voeding	230 V ~ 50 Hz
Vermogen verwarmingselement	6 kW
Maximale bedrijfstemperatuur	90 °C
Isolatietype	Polyurethaanschuim
Energie-efficiëntieklasse	C
Warmteverlies in standby	1,5 kWh/24u
Drukclassificatie	10 bar
Veiligheidsklep inbegrepen	Ja (8 bar)
Temperatuurregeling	Thermostaat met instelbaar bereik
Oververhittingsbeveiliging	Ingebouwde thermische beveiliging
Materiaal	Staal met emaillaag
Corrosiebescherming	Magnesiumanode
Installatie	Binnen, vloerstaand
Aansluitmaat	1 inch (25 mm)
Onderhoud	Jaarlijkse inspectie van anode en veiligheidsklep
Beschikbaarheid reserveonderdelen	Vervangingsanodes, verwarmingselementen, thermostaten
Garantie	5 jaar op de tank, 2 jaar op elektrische componenten

Veelgestelde vragen - EKS 1000 L Nibe

Wat is de capaciteit van de Nibe EKS 1000 L boiler?

De Nibe EKS 1000 L heeft een capaciteit van 1000 liter, waardoor het geschikt is voor grote huishoudens of commerciële toepassingen.

Welk type verwarmingselement gebruikt het?

Het gebruikt een elektrisch verwarmingselement met een vermogen van 6 kW.

Wat zijn de afmetingen van de EKS 1000 L?

De afmetingen zijn ongeveer 2000 mm hoog en 1100 mm in diameter.

Hoe stel ik de temperatuur in?

De temperatuur wordt geregeld via een ingebouwde thermostaat met een instelbaar bereik, meestal van 30°C tot 80°C.

Is er een veiligheidsklep inbegrepen?

Ja, het wordt geleverd met een veiligheidsklep ingesteld op 8 bar om overdruk te voorkomen.

Welk onderhoud is vereist?

U moet de magnesiumanode jaarlijks inspecteren en de veiligheidsklep controleren op correcte werking.

Kan het buitenshuis worden geïnstalleerd?

Nee, het is alleen ontworpen voor binneninstallatie, omdat het niet weerbestendig is.

Wat is de energie-efficiëntieklasse?

De energie-efficiëntieklasse is C, met een standby warmteverlies van 1,5 kWh per dag.

Waar kan ik reserveonderdelen vinden?

Reserveonderdelen zoals anodes, verwarmingselementen en thermostaten zijn verkrijgbaar via geautoriseerde Nibe-dealers.

Hoe lang is de garantie?

De garantie is 5 jaar op de tank en 2 jaar op elektrische componenten.

GEBRUIKSAANWIJZING EKS 1000 L Nibe

Gebruikers- en installateurshandleiding EKS 500, 750, 1000 L

Table of Contents

Svenska

____ ____ ____

4Viktig information

6Till användaren

7Till installatören

English

____ ____ ____

15 Important information

17For the User

18For the Installer

Nederlands

____

26Belangrijke informatie

28Voor de gebruiker

Belangrijke informatie

Veiligheidsinformatie

In deze handleiding worden de installatie- en onder-houdsprocedures voor uitvoering door specialisten beschreven.

De handleiding moet bij de klant worden achtergelaten. Het typeplaatje met het serienummer staat opde boven- kant van het product.

Dit apparaat kan worden gebruikt door

kinderen vanaf 8 jaar of door personen LET OP!

met beperkingen van psychische, zintui- Vermeld bij het doorgeven van een storing al- gelijke of lichamelijke aard, of door per- tijd het serienummer van het product.

sonen met gebrek aan kennis en erva Terdagwinning

ring, wanneer zij onder toezicht staan en instructies hebben ontvangen om het apparaat veilig te gebruiken en zij de Laat het afvoeren van de verpakking over aan de installateur van het product of aan speciale afvalstations.

bijkomendegevaren begrijpen. Kinderen ■ Doe gebruikte producten niet bij het normale huishoudelijke afval. Breng het naar een speciaal mogen niet met het apparaat spelen afval. Hetton of naar een dealer die dit type service aan reinigen en onderhoud dat door de ge-

bruiker mag worden uitgevoerd, kan het. onjuist afvoeren van het product door de gebruiker zonder toezicht door kinderen worden uitgevoerd.

Rechten om ontwerpwijzigingen door te voeren zijn voorbehouden.

©NIBE 2017.

Symbolen

Voorzichtig!

Dit symbool duidt aan dat een persoon of de machine gevaar loopt.

LET OPI

Dit symbool duidt belangrijke informatie aan over wat u in de gaten moet houden tijdens onderhoud aan uw installatie.

TIP

Dit symbool duidt tips aan om het gebruik van het product te vergemakkelijken.

Keurmerk

CE Het CE-keurmerk is verplicht voor de meeste producten die in de EU worden verkocht, ongeacht het land waar ze zijn gemaakt.

Algemeen

EKS 500, 750, 1000 L is ontworpen en gemaakt volge goed technisch gebruikeneinde een veilig gebruik te garanderen.

Richtlijn Drukapparatuur 2014/68/EU Artikel 4 lid 3.

Serienummer

Het typeplaatje met het serienummer staat opde boven- kant van het product.

sonen LET OP!

tui- Vermeld bij het doorgeven van een storing al- tijd het serienummer van het product.

erva Terugwinning

an en

Laat het afvoeren van de verpakking over aan de installateur van het product of aan speciale afvalstations.

Doe gebruikte producten niet bij het normale huishoudelijke afval. Breng het naar een speciaal afval. Hetton of naar een dealer die dit type service aan

biedt ge-

Het: onjuist afvoeren van het product door de gebruike lelot tot boetes volgens de actuele wetgeving.

Inspectie van de installatie

Volgens de geldende voorschriften moet de verwarmingsinstallatie aan een inspectie worden onderworpen voordat deze in gebruik wordt genomen. De inspectie moet door een daartoe bevoegd persoon worden uitgevoerd.

√		OpmerkingenBeschrijving	ning	DatumHan
Warmtapwater (pagina 32)
	Afsluiters
	Mengklep
Koud water (pagina 32)
	Afsluiters
	Terugslagklep
	Overstortventiel
Elektriciteit (pagina 33)
	Aangesloten voeding
	Sensoren

Voor de gebruiker

Onderhoud

De veiligheidsklep moet regelmatig worden gecontroleerd (circa 4 keer per jaar) om verstoppingen te voorkomen. Voor het controleren van de klep opent u de veiligheidsklep handmatig en controleert u of er water door de overloopleiding stroomt. Als dit niet gebeurt, is de veiligheidsklep defect en moet dezeworden vervangen.

Bij de veiligheidsklep komt soms een beetje water vrij nadat warm water is gebruikt. Deze uitstroom wordt veroorzaakt door de uitzetting van koud water dat in de boiler wordt opgenomen, waardoor een toename van de druk optreedt en de veiligheidsklep wordt geopend.

Systeem leegmaken

1. Schakel de stroom naar de boiler uit.
2. Sluit de koudwatertoevoer af.
3. Open de afvoeraansluiting of - indien geplaatst - de aftapkraan (bijgeleverd).

Tijdens het aftappen moet in de boiler lucht worden binnengelaten door een warmwateraansluiting (XL4) of een warmtapwaterkraan los te draaien.

Om ervoor te zorgen dat de boiler volledig wordt geleegd, moet er een slang of leiding met een uitlaatopening onder het laagste punt van de boiler worden aangesloten op de afvoeraansluiting of aftapkraan. Bij installatie op een vorstgevoelige plaats moet de boiler worden geleegd als deze niet wordt gebruikt. Door vorst zal de boiler openbarsten.

Storingen verhelpen

Als de boiler niet in staat is water te verwarmen, contro-leer dan de zekeringen in de elektrische verdeelkast. Als geen van de zekeringen is gesprongen, dan kan het zijn dat de temperatuurbegrenzer is uitgeschakeld als gevolg van een storing in de boiler. Zodra de storing is verholpen, kan de temperatuurbegrenzer worden gereset. Dit moet worden gedaan onder toezicht van een gekwali-ceerde elektricien.

Service

Neem contact op met de hoofdaannemer als service nodig is. U dient altijd de installatiedatum en het productienummer (PF3) aan te geven.

Er mag alleen gebruik worden gemaakt van reserveonderdelen die wordengeleverd door NIBE AB in Markaryd.

De boiler bestaat uit een stalen vat met een binnenvoering als bescherming tegen corrosie.

De boiler is ontworpen en geproduceerd voor maximale uitschakeldruk van 10 bar.

De maximaal toegestane temperatuur is 90 °C.

De isolatie op de EKS 500, EKS 750 en de staat uit Neopor en polyestereece met een di 100 mm, wat voor een uitstekendewarmte-isolatie. De isolatie en de grijze kunststof buitenbekledi nen eenvoudig worden verwijderd om de boile kelijker door bijvoorbeeld deuropeningen te verpl

De EKS 500 kan worden voorzien van twee verwarmingselementen en de EKS 750 en EKS kunnen worden uitgerust met maximaal drie el verwarmingselementen.

De aansluitdiameter is G50 en de maximale lengte 55 voor een elektrisch verwarmingselement bij de EKS 500 bedraagt 650 mm. Bij de EKS 750 en EKS 1000 is dat mm.

Transport

De EKS 500, 750, 1000 L dient verticaal en worden vervoerdenopgeslagen. Tijdens het naar dragen kan de EKS 500, 750, 1000 L echter op de achterkant worden neergelegd.

De boiler is uitsluitend ontworpen voor rechtopstaande installatie.

De boiler wordt van de pallet losgeschroefd en in pos koperen. Gebruik hiervoor het hijsoog.

De EKS 500 is voorzien van een hijsoog aan de bove een kant.

De isolatie aan de bovenkant moet worden verwijderd om bij de EKS 750 en EKS 1000 bij de hijsogen te EKS 1000 be Plaats de EKS 500, 750, 1000 L op een stevige onder te van grond die het gewicht kan dragen, bij voorkeur op een zBETONnen vloer of een betonnen fundament. Gebruik de kun- de verstelbare poten van het product voor een horizont gemak- tale en stabiele installatie. matsen.

Het gebied waar de EKS 500, 750, 1000 L wordt ge lektrische plaatst, moet zijn voorzien van afwatering in de vloer.

Geleverde componenten

Afdekschijven

Aftapafsluiter met plug

Isolatiedop

Kunststof afdekking

Plaats van de onderdelen

	NaamAanduiding
	InspectieluikQQ1
	StelvoetenUL1
	HijsoogXR1
	SerienummerplaatjePF3

De isolatie verwijderen

De isolatie kan worden verwijderd zodat u gemakkelijker kunt werken in een beperkte ruimte.

• Til de kunststof bovenkant en de bovenisolatie weg.
• Op de EKS 500 moet eerst het hijsoog aan de bovenkant worden losgeschroefd.
  ■ Verwijder de verbindingsplaten die de isolatiemantelhelften bij elkaar houden.
  ■ Haak de isolatiemantelhelften los en verwijder deze. De buitendiameter van de boiler wordt zonder de isolatiemantelhelften ca. 200 mm kleiner.

In de afbeelding ziet u de EKS 1000

met isolatie.

het demonteren vande verbindings- plaat.

Isolatie verwijderdGebruik geen ger

25

25

De montage moet in omgekeerde volgorde worden uitgevoerd.

Installeer de meegeleverde isolatiedoppen om alle aan-sluitingen en in de opening voor het hijsoog op de EKS 500. Bevestig tot slot op elke verbinding alle bijgele-verde afdekschijven door deze op de verbindingen te drukken.

Voorzichtig!

Bevestig de rozetten en de isolatiedoppen voordat u de leiding installeert.

Voorzichtig!

In sommige gevallen zijn er meer isolatiedoppen meegeleverd dan nodig zijn.

Installatie

Vullen

De boiler moet rechtop worden geïnstalleerd. poten zijn in hoogte verstelbaar.

EKS 500, EKS 750 EKS 1000 kunnen worden met de volgende elementen. Zorg dat er bij ren van de boiler genoeg ruimte voor het a is om het element te verwijderen. Zie de o tabel.

Devidroiler wordt gevuld door eerst een warmtapwaterkraan in het systeem te openen en dan de afsluitkraa voor het aangevoerde koude water te openen. Deze af lutter moet vervolgens volledig open blijven staan tijdens installeerdijf. Dewarmtapwaterkraan kanalleenworden

isplintgebied als de boiler gevuld is, wat wil zeggen dat lestaande alleen water uit de warmtapwaterkraan komt (in eerste instantie komt er een mengsel van lucht en water uit

Breng de bijgeleverde afdekringen aan voordat (kraen), leidingen installeert. De afdekringen met zelfhechtende achterkanten moeten worden aangebracht op de betreffende aansluiting door ze over de aansluitingen te duwen.

Alle aansluitingen (inclusief aansluitingen of openingen van de niet-gebruikte hijsogen) moeten worden geïso-leerd om het energieverlies zo klein mogelijk te houden.

De boiler moet worden voorzien van een aftapkraan, afsluitklep, terugslagklep, mengklep, veiligheidsklep en een beluchter volgens de toepasselijke standaarden én van een thermometer en drukmeter.

Monteer de bijgeleverde aftapkraan op de afvoeraansluiting (XL12). Verwijder de knelkoppeling en knelkoppelingsmoer van de aftapkraan en monteer de kraan met behulp van de bestaande knelkoppeling, knelkoppelingsmoer en steunhuls. Vervang de knelkoppeling door een plug op de open kant van de aftapkraan.

De boiler moet worden voorzien van een mengklep die de temperatuur van het uitgaande warmtapwater begrenst op 60 °C. Als deze klep niet is aangebracht, moeten andere maatregelen worden genomen om brandwonden te voorkomen.

De veiligheidsklep moet worden ingesteld op een maximum van 9 bar (0,9 MPa) en de bijbehorende overloopleiding moet zonder obstakels naar de afvoer lopen. De overloopleiding moet dezelfde diameter hebben als de veiligheidsklep. De route van de overloopleiding moet over de hele lengte naar beneden lopen en de leiding moet vorstbestendig zijn. De uitlaat van de overloopleiding moet zichtbaar zijn.

Voorzichtig!

Plaats de afdekringen voordat de leidingen worden geïnstalleerd.

Elektrische installatie

Voorzichtig!

Elektrische installaties en onderhoud moeten worden verricht onder toezicht van een erken-de elektricien volgens de geldende regelgeving op het gebied van elektrische veiligheid.

De EKS 500 heeft twee aansluitingen voor elektrische verwarmingselementen voor een maximaal vermogen van 2 x 9 kW. Vanaf de groepenkast wordt ieder elektrisch verwarmingselement apart gevoed.

De EKS 750 en EKS 1000 hebben drie aansluitingen voor elektrische verwarmingselementen voor een maximaal vermogen van 3 x 9 kW. Vanaf de groepenkast wordt ieder elektrisch verwarmingselement apart gevoed.

leder elektrisch verwarmingselement wordt voorzien van een elektrische schakelkast, type K11 (2-polige thermostaat, 3-polige temperatuurbegrenzer).

Niet aanpassen of opnieuw aansluiten.

Voorzichtig!

De boiler moet volledig gevuld worden met water voordat deze wordt ingeschakeld.

Technische gegevens

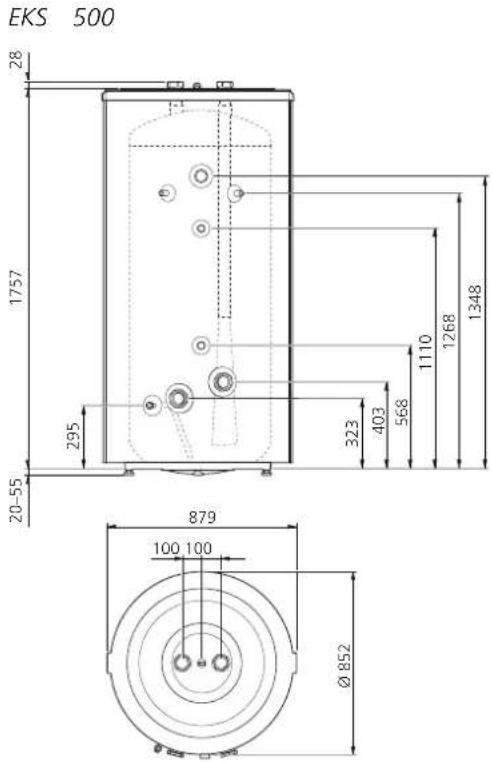

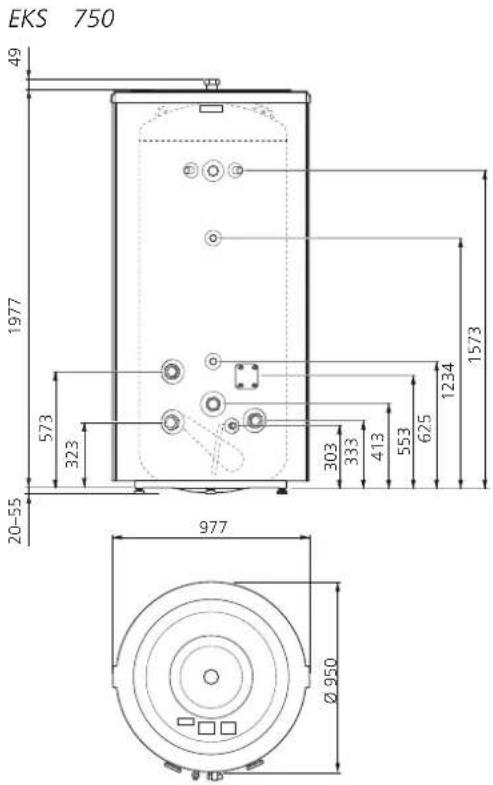

Afmetingen

EKS 1000

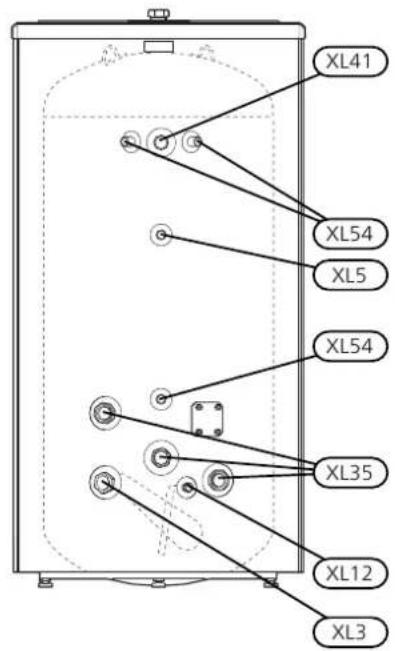

Afmetingen leiding

Aansluiting
	G50XL3 Koudwateraanslu
	G50XL4 Warmtapwateraa
	G20XL5 Recirculatie-aanslu
	∅ 22 mmXL12 Afvoeraan
	G50XL35 Aansluiting voci
	G32XL41 Inlaatsproeipijp-
	G15XL54 Aansluiting voci

Technische speciaties

				EKS 1000E
1		CEciëntieklasse
				1052950852mmDoorsni
				866766668mmDiamete
				205219771757mmHoog
				232522101970mmBeno
Netto	gewicht			220185138kg
Max. vermogen	kW	2x9	3x9
Max. uitschakeldruk	(bar)	10
Max. bedrijfstemperatuur	°C	90
Warmte-inhoud bij 80 °C		46,5kWh	68,5	92
^2				214516001050literOver
Opwarmtijd 10 - 60 °C, EKS 500 2 x 9 kW, EKS 750 en EKS 1000 3 x 9 kW	min.	100		130
Corrosiebeveiliging		Koper
		084 09	9Ond084 101	084 102

^1 Schaal voor de ecientieklasse van het product A+ - F. ^2 Bij ingaande temperatuur van 10 °C en warmwaterafvoer bij 48 l/min.

Energielabel

Naam leverancier		NIBE
Model leverancier		EKS 500	EKS 750	EKS 1000
Eciëntieklasse		C
Warmteverlies	W	111	126	145
Volume	I	492	740	990

Accessoires

Niet alle accessoires zijn verkrijgbaar op alle

Aansluitkast met thermostaat en oververhittingsbeveiliging (bij aansluiten van elektrisch verwarmingselement IU) Art.nr. 018 893
