Produkttyp	Varmvattenberedare (elektrisk)
Varumärke	Nibe
Modell	EKS 1000 L
Kapacitet	1000 liter
Mått (Höjd x Diameter)	2000 mm x 1100 mm
Vikt (tom)	200 kg
Strömförsörjning	230 V ~ 50 Hz
Värmeelementeffekt	6 kW
Max arbetstemperatur	90 °C
Isoleringstyp	Polyuretanskum
Energiklass	C
Standby-värmeförlust	1,5 kWh/24h
Tryckklass	10 bar
Säkerhetsventil ingår	Ja (8 bar)
Temperaturreglering	Termostat med justerbart intervall
Överhettningsskydd	Inbyggd termosäkring
Material	Stål med emaljbeläggning
Korrosionsskydd	Magnesiumanod
Installation	Inomhus, golvstående
Anslutningsstorlek	1 tum (25 mm)
Underhåll	Årlig inspektion av anod och säkerhetsventil
Tillgång till reservdelar	Reservanoder, värmeelement, termostater
Garanti	5 år på tank, 2 år på elektriska komponenter

Vanliga frågor - EKS 1000 L Nibe

Vad är kapaciteten på Nibe EKS 1000 L varmvattenberedare?

Nibe EKS 1000 L har en kapacitet på 1000 liter, vilket gör den lämplig för stora hushåll eller kommersiella applikationer.

Vilken typ av värmeelement använder den?

Den använder ett elektriskt värmeelement med en effekt på 6 kW.

Vilka mått har EKS 1000 L?

Måtten är cirka 2000 mm i höjd och 1100 mm i diameter.

Hur justerar jag temperaturen?

Temperaturen styrs via en inbyggd termostat med ett justerbart intervall, vanligtvis från 30°C till 80°C.

Ingår en säkerhetsventil?

Ja, den levereras med en säkerhetsventil inställd på 8 bar för att förhindra övertryck.

Vilket underhåll krävs?

Du bör inspektera magnesiumanoden årligen och kontrollera att säkerhetsventilen fungerar korrekt.

Kan den installeras utomhus?

Nej, den är endast avsedd för inomhusinstallation eftersom den inte är väderbeständig.

Vilken energiklass har den?

Energiklassen är C, med en standby-värmeförlust på 1,5 kWh per dygn.

Var kan jag hitta reservdelar?

Reservdelar som anoder, värmeelement och termostater finns hos auktoriserade Nibe-återförsäljare.

Hur lång är garantin?

Garantin är 5 år på tanken och 2 år på elektriska komponenter.

BRUKSANVISNING EKS 1000 L Nibe

Användar- och installatörshandbok EKS 500, 750, 1000 L

Denna handbok beskriver installations- och ment avsedda att utföras av fackman.

Handboken ska lämnas kvar hos kunden.

Apparaten får användas av barn över förprodukt år och av personer med fysisk, sensorisk eller mental funktionsnedsättning samt av personer som saknar erfarenhet eller kunskap under förutsättning att de får handledning eller instruktioner om h

man använder apparaten på ett säk sätt och informeras så att de förstå eventuella risker. Barn får inte leka apparaten. Låt inte barn rengöra ell underhålla apparaten utan handledning Med förbehåll för konstruktionsändring ar.

©NIBE 2017.

Symboler

OBS!

Denna symbol betyder fara för människa maskin.

TÄNK PÅ!

Vid denna symbol nns viktig information vad du ska tänka på när du sköter d ning.

TIPS!

Vid denna symbol nns tips om hur du underlätta handhavandet av produkten.

Allmänt

EKS 500, 750, 1000 L är konstruerad och tillverkad er god teknisk präxfor att säkerställa en säker användning.

servicembo- Tryckkärlsdirektivet 2014/68/EU Artikel 4 punkt 3.

Serienummer

Dataskylten med serienumret hittar du på toppen av över producten.

TÄNK PÅ!

Uppge alltid produktens serienummer när du gör en felanmälan.

Återvinning

Lämna avfallshanteringen av emballaget till den installatör som installerade produkten eller till särskilda avfallsstationer.

När produkten är uttjänt får den inte slängas bland vanligt hushållsavfall. Den ska lämnas in skilda avfallsstationer eller till återförsäljare som ahåller denna typ av service.

jelaktig avfallshantering av produkten från användarens sida gör att administrativa påföljder tillämpas i enlighet med gällande lagstiftning.

Landsspecik information

Sverige

Garanti- och försäkringsinformation

Mellan dig som privatperson och företaget du köpt EKS 500, 750, 1000 L av gäller konsumentlagarna. För fullständiga villkor se www.konsumentverket.se.Mellan NIBE och det företag som sålt produkten gäller AA V I enlighet med denna lämnar NIBE tre års produktgarant till företaget som sålt produkten. Produktgarantinersätten inte höjd energiförbrukning eller skada som uppkommänlägg-a. yttre omständigheter som t.ex. felaktig installation, vattenkvalité eller elektriska spänningsvariationer.

Det är du som ägare som har huvudansvaret för anläningen. Om du misstänker att produkten på något sätt inte fungerar som den ska anmäler du detta omgåend tilln den du köpte produkten av.

Märkning

CE CE-märket är obligatoriskt för de esta produkter som säljs inom EU, oavsett var de är tillverkade.

Installationskontroll

Enligt gällande regler ska värmeanläggningen undergå installationskontroll innan den tas i bruk. Kontrollen utföras av person som har kompetens för uppgiften.

√				DatumSign
Varmvatten (sida 10)
	Avstängningsventiler
	Blandningsventil
Kallvatten (sida 10)
	Avstängningsventiler
	Backventil
	Säkerhetsventil
El (sida 11)
	Ansluten matning
	Givare

Till användaren

Tillsyn och skötsel

Säkerhetsventilen ska kontrolleras regelbundet (ca 4 gånger per år) för att förhindra igensättning. Kontrollen sker genom att öppna säkerhetsventilen manuellt, vatten ska då strömma genom spillröret. Skulle ej så ske är säkerhetsventilen defekt och måste bytas.

Säkerhetsventilen släpper ibland ut lite vatten efter en varmvattentappning. Detta utsläpp orsakas av att det kalla vattnet som tas in i beredaren expanderar, med tryckökning som följd, varvid säkerhetsventilen öppnar.

Tömning

1. Bryt strömmen till beredaren.
2. Stäng inkommande kallvatten.
3. Öppna avtappningsanslutningen, eller avtappningsventilen (Bipackad) om en sådan är monterad.

Vid tömning måste luft tillföras beredarengenom att en varmvattenanslutning (XL4) eller en varmvattenkran öppnas.

För att varmvattenberedaren ska bli helt tömd, fordras att en slang alternativt ett rör vars utlopp mynnar under beredarens lägsta nivå monteras på avtappningsanslutningen eller avtappningsventilen. Vid montering där frostrisk nns ska varmvattenberedaren tömmas då den ej är i drift. Frysning medför att beredaren kan sprängas.

Åtgärder vid driftstörning

Om vattnet ej blir varmt, kontrollera att säkringarna i elcentralen är hela. Om ingen säkring är trasig kan orsaken vara att temperaturbegränsaren löst ut på grund av något fel på varmvattenberedaren. När felet avhjälpts kan temperaturbegränsaren återställas. Detta måste utföras under överinseende av behörig elinstallatör.

Service

Vid behov av service, kontakta huvudentreprenören varvid installationsdatum och tillverkningsnummer (PF3) ovillkorligen måste uppges.

Endast av NIBE AB i Markaryd levererade reservdelar får användas.

Till installatören

Allmänt

Varmvattenberedaren består av en stålbehållare invändigt korrosionsskydd av koppar.

Beredarenär konstruerad och tillverkad för ett avsäkringstryck av 10 bar.

Högsta tillåtna temperatur är 90 °C.

Isoleringen på EKS 500, EKS 750 och EKS 1000 består av neopor och polyestereece med en tjocklek på 100 mm vilket ger god värmeisolering. Isoleringen och ytterbeklädnaden av grå plast är enkelt demonterbar för att förenkla föryttning av beredaren genom till exempel dörröppningar.

EKS 500 kan utrustas med upp till två elpatroner och EKS 750 och EKS 1000 kan utrustas med upp Isolieringsplägg- troner.

Anslutningsdiametern är G50 och maximal elpatron-längd för EKS 500 är 650 mm och för EKS 750 och EKS 1000 750 mm.

Transport

EKS 500, 750, 1000 L ska transporteras och förvaras stående och torrt. Vid inforsling i byggnaden kan EKS 500, 750, 1000 L dock försiktigt läggas på rygg.

Uppställning

Varmvattenberedaren får endast installeras stående.

Varmvattenberedaren skruvas loss från pallen och lyfts på plats genom att använda lyftöglan.

EKS 500 är försedd med lyftögla i toppen.

För att komma åt lyftöglorna på EKS 750 och EKS 1000 måste toppisoleringen avlägsnas.

Placera EKS 500, 750, 1000 L på ett fast underlag som tål dess tyngd, helst betonggolv eller betongfundament. Använd produktens justerbara fötter för att få en vägrät och stabil uppställning.

Utrymmet där EKS 500, 750, 1000 L placeras ska vara försett med golvbrunn.

Bipackade komponenter

Avtappningsventil med plugg

Täckbrickor

Plastkåpa

Komponentplacering

	BenämningBeteckning
	InspektionsluckaQQ1
	Ställbara fötterUL1
	LyftöglaXR1
	SerienummerskyltPF3

Isoleringen är demonterbar, för att underlätta hantering i trånga utrymmen.

■ Lyft av plasttoppen och toppisoleringen.
- PåEKS 500 måste lyftöglan i toppen först skruvas bort.
- Tag bort skarvskenorna som håller ihop isoleringsman-telhalvorna.
- Haka isär och demontera isoleringsmantelhalvorna, beredarens ytterdiameter blir ca. 200 mm mindre utan isoleringsmantlar.

Bilden visar EKS 1000 med isolering

Isolering borttagenAnvänd inga verk

ting av skarvskenan

5

Återmontering sker i omvänd ordning.

Montera de medlevererade isoleringspluggarna runt resp. anslutning, och i hålet för lyftöglan på EKS 500. Slutligen monteras alla medlevererade täckbrickor på resp anslutning, genom att trycka dem över anslutningarna.

OBS!

Monteratäckbrickornaoch isoleringspluggarna innan rörinstallationen görs.

OBS!

I vissa fall följer det med er isoleringspluggar än vad som behöver användas..

Installation

Påfyllning

Varmvattenberedaren ska installeras stående. De förfyllning av varmvattenberedaren sker genom att först fötterna är justerbara i höjdled. öppna en varmvattenkran i systemet och därefter öppna avständningsventilen på inkommande kallvatten. Denna ventil ska sedan under drift vara helt öppen. Först nä utrymme för demontering av elementen nnes framför början kommer luftblandat vatten ut ur kranen) kan varmvattenkranen stänges och varmvattenberedaren är

Montera de bipackade täckbrickorna innan rörinstaljationen. Täckbrickorna, som har självhäftande baksida, ska monteras på respektive anslutning genom att trycka dem över anslutningarna.

Samtliga anslutningar (även anslutningar och hål efter lyftögla som inte används) ska isoleras för att minimera tomgångsförlusterna.

Elpatroner

		Fritt utrymmeEektB
		250	mm1500	WIU	31
		260	mm2250	WIU	33
		280	mm3000	WIU	34
		400	mm4500	WIU	36
		400	mm6000	WIU	39
		400	mm7500	WIU	310
		400	mm9000	WIU	311

Rörinstallation

Varmvattenberedaren ska förses med avtappnings-, avstängnings-, back-, blandnings-, säkerhets- och vakuumventil enligt gällande normer samt med termometer och tryckmätare.

Den bipackade avtappningsventilen monteras på avtappningsanslutningen (XL12). Demontera klämring och klämringsmutter frånavtappningsventilen och montera ventilen med hjälp av befintlig klämring, klämsringsmutter och stödhylsa. Ersätt klämring med plugg på den öppna sidan av avtappningsventilen.

Beredarenska förses med blandningsventil, som begrän-sar temperaturen på utgående varmvatten till 60 °C. Om denna ventil utelämnas måste risken för skållningsolyckor förebyggas på annat sätt.

Säkerhetsventilen ska vara på högst 9 bar (0,9 MPa) och dess spillrör ska mynna fritt över avlopp. Spillrörets dimension ska vara samma som säkerhetsventilens. Spillröret ska ha en fallande dragning i hela sin längdsamt vara frostfritt anordnat. Mynningen på spillröret ska vara synlig.

OBS!

Montera täckbrickorna innan rörinstallationen görs

Elektrisk installation

OBS!

Elinstallation samt eventuell service ska göras under överinseende av behörig elinstallatör och enligt gällande elsäkerhetsföreskrifter.

EKS 500 har två elpatronanslutningar för en maximal eekt av 2 x 9 kW. Separat matning från gruppcentral drages till varje elpatron.

EKS 750 och EKS 1000 har tre elpatronanslutningar för en maximal eekt av 3 x 9 kW. Separat matning från gruppcentral drages till varje elpatron.

Varje elpatron kompletteras med kopplingsbox typ K11 (2-polig termostat, 3-polig temperaturbegränsare.

Förändringar eller omkopplingar får ej ske.

OBS!

Varmvattenberedaren ska vara helt fylld med vatten innan den spänningssätts.

Tekniska uppgifter
Mått

EKS 1000

EKS 750

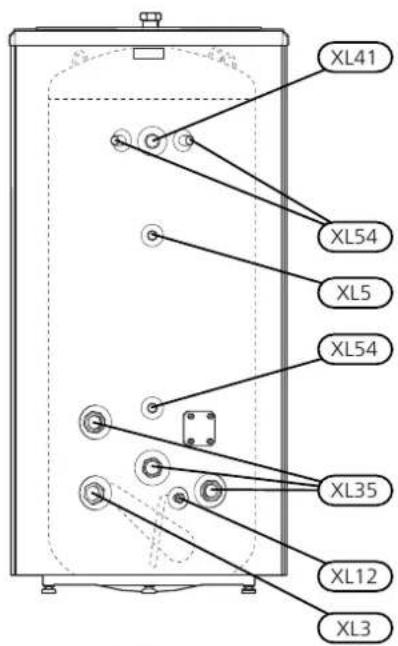

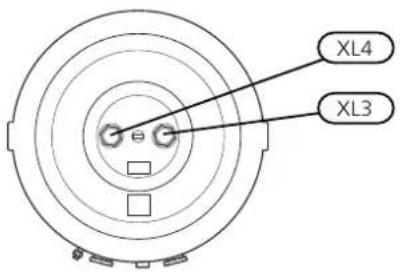

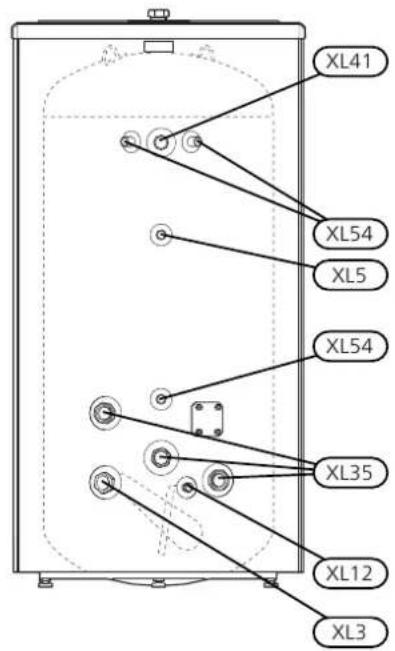

Rördimensioner

Anslutning
	G50XL3 Kallyattenanslutni
	G50XL4 Varmvattenanslut
	G20XL5 VVC-anslutning
	∅ 22 mmXL12 Avtappnin
	G50XL35 Anslutning för
	G32XL41 VVX-anslutning
	G15XL54 Anslutning för

Teknisk data

				EKS 1000E
1		CEektivitetsklass
				1052950852mmDiamet
				866766668mmKärlets
				205219771757mmHöjd
				232522101970mmErfor
				220185138kgNettovikt
Max eekt	kW	2x9	3x9
Max avsäkringstryck	bar	10
Max arbetstemperatur	°C	90
Värmeinnehåll vid 80 °C		46,5kWh	68,5	92
^2				214516001050literMots
EKS 1000 3 x 9 kW		100minUppvärmningstitB010 -
Korrosionsskydd		Koppar
RSK nr		693	80 7093 80	7093 80 73
Art. nr		084 09	084 101	084 102

^1 Skala för produktens eektivitetsklass A+ - F.
^2 Vid inkommande temperatur 10 °C och varmvattentappning på 48 l/min.

Energimärkning

Tillverkare		NIBE
Modell		EKS 500	EKS 750	EKS 1000
Eektivitetsklass		C
Värmeförlust	W	111	126	145
Volym	I	492	740	990

Tillbehör

Mer info och bilder nns på nibe.se.

Alla tillbehör är inte tillgängliga på alla

Elpatron IU

Elpatron IU 31 - IU 311

Se tabell (sida 10)

Kopplingsbox K11

Kopplingsbox med termostat och överhettningsskydd.
