Produkttyp	Ackumulatortank / Varmvattenberedare
Märke	Nibe
Modeller	PCU-R 80, PCU-R 100, PCU-R 120
Volym	80 L (PCU-R 80), 100 L (PCU-R 100), 120 L (PCU-R 120)
Energiklass	B (PCU-R 80), C (PCU-R 100 / 120)
Värmeförlust	44 W (80 L), 54 W (100 L), 68 W (120 L)
Max tillåtet tryck (Varmvattenberedare)	1.0 MPa (10 bar)
Max tryck (laddningsspiral)	1.6 MPa (16 bar)
Max temperatur (laddningsspiral)	90 °C
Varmvatten max temperatur (via blandningsventil)	60 °C
Värmekapacitet vid 80°C	27 kW (80 L), 24 kW (100 L), 20 kW (120 L)
Värmekapacitet vid 90°C	35 kW (80 L), 31 kW (100 L), 25 kW (120 L)
Uppvärmningstid till 60°C	Ca. 14 min (alla modeller)
Nettovikt	41 kg (120 L), 36 kg (100 L), 31 kg (80 L)
Mått (H x Diameter) - Stående	880 x 470 mm (80 L), 1065 x 470 mm (100 L), 1250 x 470 mm (120 L)
Material	Rostfritt stål innerbehållare, målad stålplåt ytterhölje, EPS-isolering
Installationsalternativ	Upphängd (väggmonterad) eller stående (på fot)
Anslutningar	Kallvatten (XL3), varmvatten (XL4), dockningsanslutningar (XL8, XL9), dopprör (UA1)
Nödvändiga tillbehör (medföljer ej)	Säkerhetsventil, blandningsventil, avstängningsventil, backventil, tömningsventil
Underhåll	Kontrollera säkerhetsventilen manuellt fyra gånger per år; periodisk inspektion av behörig person
Reservdelar	Endast äkta NIBE-reservdelar är tillåtna

Vanliga frågor - PCU-R Nibe

Hur installerar jag PCU-R ackumulatortanken?

PCU-R kan installeras antingen upphängd på vägg med medföljande konsoler eller stående på golvet med foten (UL1). För väggmontage används upphängningskonsolerna och toppen säkras med fästbygeln. För stående installation trycker du fotringen tills den nuddar innerbehållaren. Se till att området har golvavlopp och 200 mm fritt utrymme framför för service.

Vad är maximalt tryck och temperatur för PCU-R?

Maximalt tillåtet tryck för varmvattenberedaren är 1.0 MPa (10 bar). Laddningsspiralen klarar upp till 1.6 MPa (16 bar). Maxtemperatur för laddningsspiralen är 90 °C och varmvattenuttaget måste begränsas till 60 °C med en blandningsventil.

Hur fyller jag ackumulatortanken med vatten?

Öppna en varmvattenkran i systemet. Öppna avstängningsventilen (QM40) på kallvatteninloppet. När endast vatten kommer ut ur kranen (först en luft-vattenblandning), är tanken full. Stäng kranen. Avstängningsventilen måste vara helt öppen under drift.

Hur tömmer jag PCU-R?

Stäng kallvatteninloppet (XL3). Öppna tömningsventilen (XL4 eller QM4). För att släppa in luft, lossa en varmvattenanslutning (XL4) eller öppna en varmvattenkran. Anslut en slang till tömningsanslutningen som leder till ett avlopp under tanken. För stående modeller töms via slangen i kallvattenanslutningen (XL3).

Vilket underhåll kräver PCU-R?

Säkerhetsventilen bör kontrolleras cirka fyra gånger om året genom att manuellt öppna den och säkerställa att vatten rinner genom överflödesröret. Om inte, byt ventilen. Inspektera installationen regelbundet för läckage och korrekt funktion. Använd endast äkta NIBE-reservdelar vid service.

Kan PCU-R installeras i ett frysfritt utrymme?

Om den installeras där det finns risk för frost, måste tanken tömmas när den inte är i drift. Frysning kan orsaka att ackumulatortanken spricker. Töm helt med tömningsventilen och se till att överflödesröret är frostsäkert.

Vilka mått och vikt har PCU-R?

Mått (höjd x diameter) varierar per modell: PCU-R 80: 880 x 470 mm, vikt 31 kg; PCU-R 100: 1065 x 470 mm, vikt 36 kg; PCU-R 120: 1250 x 470 mm, vikt 41 kg.

Vilka säkerhetsanordningar måste installeras med PCU-R?

En säkerhetsventil (FL10), blandningsventil (FQ1), avstängningsventil (QM40) och backventil (RM1) måste monteras. Överflödesröret från säkerhetsventilen måste ha kontinuerlig lutning och vara frostsäkert och mynna vid ett synligt avlopp.

Hur luftar jag laddningsspiralen?

Fyll laddningsspiralen med ett stort flöde vatten tills inga luftbubblor kommer ut. Maximalt laddningsflöde är 1650 l/h. En cirkulationspump kan krävas. Se till att primärtemperaturen inte överstiger 90 °C.

Vilken energiklass har PCU-R?

PCU-R 80 är klass B, medan PCU-R 100 och 120 är klass C. Värmeförlusten varierar från 44 W (80 L) till 68 W (120 L).

BRUKSANVISNING PCU-R Nibe

SE Användar- och installatörshandbok - Ackumulatortank

11Tekniska uppgifter

English

13 Important information

15For the User

15For the Installer

21Technical data

Nederlands

Denna handbok beskriver installations- och ment avsedda att utföras av fackman. Handboken ska lämnas kvar hos kunden.

ALLMÄNT

SERIENUMMER

Serienumret hittar du på toppen av produkten.

TÄNK PÅ!

Uppge alltid produktens serienummer när du gör en felanmälan.

Apparaten får användas av barn över 8 år och av personer med fysisk, sensorisk eller

mental funktionsnedsättning samt av pera soner som saknar erfarenhet eller kunskap under förutsättning att de får handledning eller instruktioner om hur man använder

apparaten på ett säkert sätt och informeras så att de förstår eventuella risker. Børn få inte leka med apparaten. Låt inte barnaktig rengöra eller underhålla apparaten utanida gör handledning.

Med förbehåll för konstruktionsändringar: LANDSSPECIFIK INFORMATION

©NIBE 2019.

ÅTERVINNING

Lämna avfallshanteringen av emballaget till den installatör som installerade produkten eller till särskilda avfallsstationer.

När produkten är uttjänt får den inte slängas bland vanligt hushållsavfall. Den ska lämnas in till sarskilda avfallsstationer eller till återförsäljare som behandafäller denna typ av service.

bern Relaktig avfallshantering av produkten från användarens anida gör att administrativa påföljder tillämpas i enlighet med gällande lagstiftning.

LANDSSPECIFIK INFORMATION

Sverige

SYMBOLER

OBS!

Denna symbol betyder fara för människa maskin.

TÄNK PÅ!

Vid denna symbol nns viktig information vad du ska tänka på när du installerar var anläggningen.

Garanti- och försäkringsinformation

Mellan dig som privatperson och företaget du köpt PC R 80, 100, 120 av gäller konsumentlagarna. För fullst diga villkor se www.konsumentverket.se. Mellan NIBE och det företaget som sålt produkten gäller AA VVS. Lighet med denna lämnar NIBE tre års produktgaranti företaget som sålt produkten. Produktgarantin ersätter inte höjd energiförbrukning eller skada som uppkommit p.g.a. yttre omständigheter som t.ex. felaktig installation, vattenkvalité eller elektriska spänningsvariationer.

Dör är serdu som ägare som har huvudansvaret för anlningen. För att du ska kunna känna dig trygg med produkten fungerar som det är tänkt är det en bra att regelbundet läsa av bostadens energimätare. Om d misstänker att produkten på något sätt inte fungerar som den ska anmäler du detta omgående till den du köpte produkten av.

INSTALLATIONSKONTROLL

Enligt gällande regler ska värmeanläggningen undergå installationskontroll innan den tas i bruk. Kontrollen utföras av person som har kompetens för uppgiften.

√				DatumSignaturAnmärki
Varmvatten (sida 10)
	Avstängningsventiler
Kallvatten (sida 10)
	Avstängningsventiler
	Backventil
	Säkerhetsventil
	Blandningsventil

Till användaren

Till installatören

TILLSYN OCH SKÖTSEL

KONSTRUKTION

SÄKERHETSVENTIL (MEDLEVERERAS EJ)

PCU-R 80, 100, 120 har ett kärl och en laddslinga är tillverkat av rostfritt stål.

Ackumulatortankens/varmvattenberedarens säkerhets-

ventil släpper ibland ut vatten efter en varmvattentapp. Ytttshölet är utfört i lackerad stålplåt med gavlar av ning. Detta beror på att kallvattnet som tas in slagtåligkuplast.

latortanken/varmvattenberedaren expanderar vid uppkärlet är avsett för ett maximalt avsäkringstryck av 9 värmning, vilket gör att trycket ökar och säkerhet (0,5 MPa), vilket enligt gällande normer motsvarar ett len öppnar. beräkningstryck av 10 bar (1,0 MPa), Max tryck i lao

Säkerhetsventilernas funktion ska kontrolleras regelingan är 16 bar (1,6 MPa). Högsta temperatur är 90 det, cirka fyra gånger per år, för att förhindrak jgensätt- Kählet är isolerat med EPS (miljövänlig cellplast), vilket ning.

Kontrollen sker genom att öppna säkerhetsventilen manuellt, vatten ska då strömma genom spillröret.

Skulle så ej ske är säkerhetsventilen defekt och PCU-Räste 80, 100, 120 ska transporteras och förvaras to bytas.

TÖMNING

en TRANSPORT

Vid hängande montage

PCU Rå 80, 100, 120 ska transporteras och förvaras to

PCU-R 80, 100, 120 ska förses med en avtappingsven-där PCU-R 80, 100, 120 placeras ska vara til.

1. Stäng inkommande ödet till ackumulatortanken/varmvattenberedaren (anslutning XL3).

BIPACKADE KOMPONENTER

1. Öppna avtappningsventilen (anslutning XL4).

Vid tömning måste luft tillföras ackumulatortanken/varmvattenberedaren genom att en varmvattenanslutning (XL4) eller en varmvattenkran öppnas. Fotställ

För att ackumulatortanken/varmvattenberedaren ska bli helt tömd, fordras att en slang alternativt ett rör vars utlopp mynnar under beredarens lägsta nivå monteras på avtappningsanslutningen eller avtappningsventilen.

Vid montering där frostrisk nns ska ackumulatortanken/varmvattenberedaren tömmas då den ej är i drift. Frysning medför att ackumulatortanken/varmvattenberedaren kan sprängas.

Vid stående montage

Vid stående installation sker avtappning av kärlet genom sughävert (med slang) i kallvattenanslutningen (XL3).

Tömning av laddslingan sker genom sughävert (med slang) i kallvattenanslutningen (XL9).

SERVICE

Vid behov av service, kontakta installatören. Serienummer (PF3) (14 siffror) och installationsdatum ska alltid uppges.

Endast av NIBE levererade reservdelar får användas.

Upphängningsfäste

RÖRANSLUTNINGAR OCH KOMPONENTPLACERING

KomponentplaceringarRöranslutningar PCU-R 80, 100, 120 hänga

Röranslutningar PCU-R 80, 100, 120 stående montering

	BenämningBeteckning
	Säkerhetsventil (ingår ej i leverans)FL10
	Blandningsventil (ingår ej i leverans)FQ1
	Kallvatten ∅ 15 mmXL3*
	Varmvatten ∅ 15 mmXL4*
	Dockningsanslutning, inkommande ∅ 22 mmXL8*
	Dockningsanslutning, utgående ∅ 22 mmXL9*
	Avtappningsventil (ingår ej i leverans)QM4
	Avstängningsventil (ingår ej i leverans)QM40
	Backventil (ingår ej i leverans)RM1
	Dykrör, dockning värmepump BT6, ∅ 9,5 mm (inv)UA1
UL1	Fotställning
UL2	Upphängningskonsol
UL3	Låsvinkel
PF3	Serienummerskylt

*Kontrollera att PCU-R 80, 100, 120 ansluts enligt bild. (hångande eller stående montering).

INSTALLATION

PCU-R 80, 100, 120 kan monteras vertikalt hängande på plan vägg med anslutningarna nedåt, eller stående fotställning (UL1) med anslutningarna uppåt.

JL3

HÄNGANDE MONTERING

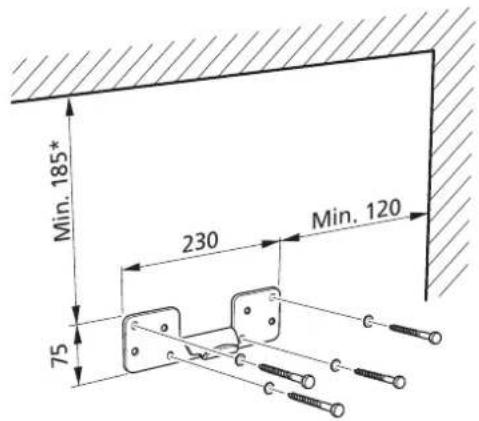

Vid hängande montage används den medlevererade upphängningskonsolen (UL2), vilken först fästs upp (∅8 - 10 mm skruv), se måttskiss och bild nedan. Därefter hängs ackumulatortanken/varmvattenberedaren på konsolen. Ackumulatortanken/varmvattenberedaren är nu till viss del skjutbar i sidled, vilket underlättar rörinstallation. För ytterligare fixering, monteras bifogad låsvinkel (UL3) på vägg mot ackumulatortankens/varmvattenbere-darens toppgavel som tippskydd, se bild nedan. Framför/under ackumulatortanken/varmvattenberedaren krävs ett fritt utrymme på 200 mm för ev service.

OBS!

Vid hängande montage ska dessa distanser klistras på beredaren så att den hålls parallellt mot väggen.

Installeras ackumulatortanken/varmvattenberedaren

stående ska medlevererad fotställning (UL1) monteras

enligt nedan. Det är viktigt för stabiliteten att fotställning-

ens ring trycks så långt in att den ligger mot innerkärlet.

Luckan lossas genom att "lyfta" framkanten så att plastklippsen hakar av.

MONTERING AV SKYLTAR

Vid stående montering ska NIBE loggan och produktbe- teckningensskylten monteras enligt bilden.

RÖRINSTALLATION

OBS!

Ackumulatortanken/varmvattenberedaren måste fyllas med vatten innan laddning laddslingan påbörjas.

Rörinstallation ska utföras enligt gällande regler.

Ackumulatortanken/varmvattenberedaren ska förses med erforderlig ventilutrustning såsom säkerhetsventil avstängningsventil och backventil.

Ackumulatortanken/varmvattenberedaren ska förses med blandningsventil, som begränsar temperaturen utgående varmvatten till 60 °C. Om denna ventil nas måste risken för skällningsolyckor förebyggas annat sätt.

Om plaströr eller glödgat kopparrör används ska invändig stödhylsa monteras. Från säkerhetsventilen ska ett spillrör dras till lämpligt avlopp. Spillrörets dimension ska vara samma som säkerhetsventilens. Förlägg spillvattenrör från säkerhetsventilen sluttande i hela och se till att det är frostfritt anordnat. Mynningen på spillröret ska vara synlig och inte vara placerad av elektriska komponenter.

PÅFYLLNING

Påfyllning av ackumulatortanken/varmvattenberedaren sker genom att:

1. Öppna en varmvattenkran i systemet.

2. Öppna avstängningsventilen QM40 på inkommande kallvatten. Denna ventil ska sedan under drift vara helt öppen.

3. När det endast kommer vatten ur varmvattenkranen (till en början kommer luftblandat vatten ut ur kranen) kan kranen stängas och ackumulatortanken/varmvattenberedaren är fylld.

VARMVATTENKAPACITET

Diagrammet gäller vid ladd öde på 1000 l/h.

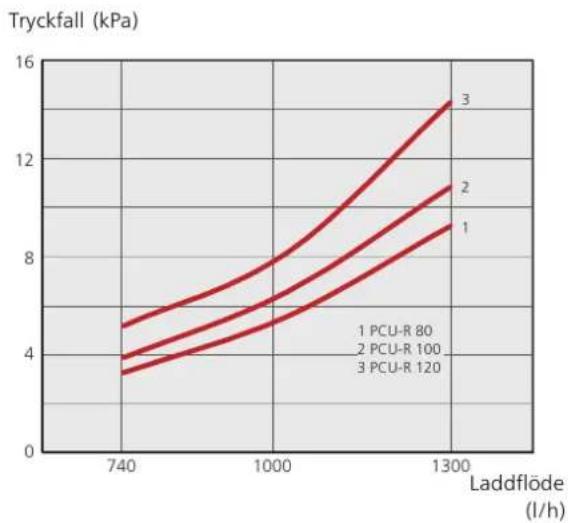

sin bending LADDSLINGA

Maximaft laddflöde 1650 l/h. Cirkulationspump erfordras. Tryckfallet i laddslingan bestäms enligt diagram. Primärtemperaturen till laddslingan får ej överstiga 90 °C Urluftning av laddslingan sker genom att fylla slingan med ett stort vatten öde.

Tekniska uppgifter

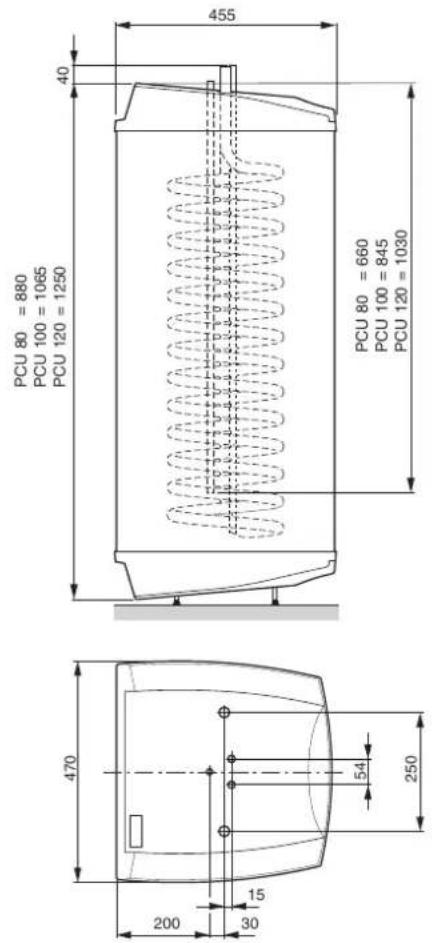

MÅTT

PCU-R 80, 100, 120 Stående monteringPCU-R 80, 100, 120

TEKNISKA DATA

				PCU-R 120PCU-R 100PCU-
				413631kgNettovikt
re		1,0 (10)MPa (bar)Max tillåtet tryck, varmvatter
				353125kWEffekt, 90 °C
				272420kWEffekt, 80 °C
		ca 14minUppvärmningstid till 60 °C
		Artikelnummer		087 002087 001087 000

ENERGIMÄRKNING

Tillverkare		NIBE
Modell		PCU-R 80	PCU-R 100	PCU-R 120
Effektivitetsklass		B	C	C
Värmeförlust	W	44	54	68
Volym	I	80	100	120
