Producttype	Boiler / Waterverwarmer
Merk	Nibe
Model	PCU-R 100
Energiebron	Elektriciteit (net)
Capaciteit	100 liter
Hoogte	Ongeveer 1200 mm
Diameter	Ongeveer 600 mm
Gewicht	Ongeveer 50 kg (leeg)
Voedingsspanning	230V, 50Hz, enkelfasig
Stroomverbruik	2,0 kW (verwarmingselement)
Max. watertemperatuur	65°C (instelbaar)
Functies	Thermostaatregeling, temperatuurweergave, oververhittingsbeveiliging
Installatietype	Wandmontage of vloerstaand
Onderhoud	Jaarlijks ontkalken, anodestang controleren
Reiniging	Buitenkant afnemen met vochtige doek; vermijd schurende middelen
Veiligheidsfuncties	Thermische zekering, overdrukventiel, corrosiebestendige anode
Beschikbaarheid reserveonderdelen	Verwarmingselement, thermostaat, anodestang, pakkingen
Repareerbaarheid	Matig; toegankelijke componenten voor zelf vervangen
Certificeringen	CE, RoHS
Garantie	2 jaar (typisch)

Veelgestelde vragen - PCU-R 100 Nibe

Wat is de capaciteit van de Nibe PCU-R 100?

De Nibe PCU-R 100 heeft een capaciteit van 100 liter, geschikt voor middelgrote huishoudens.

Hoe installeer ik de PCU-R 100 boiler?

Installatie moet door een gekwalificeerde professional worden uitgevoerd. Zorg ervoor dat het apparaat aan een stevige muur is gemonteerd of op een vlakke vloer staat, met correcte water- en elektrische aansluitingen volgens de lokale voorschriften.

Welk onderhoud heeft de PCU-R 100 nodig?

Jaarlijks onderhoud omvat het ontkalken van de tank om kalkaanslag te verwijderen en het controleren van de magnesium anode op corrosie. Vervang als deze voor meer dan 50% is uitgeput.

Hoe stel ik de watertemperatuur in?

De temperatuur is instelbaar via de thermostaatknop op het apparaat. Het typische bereik is tussen 30°C en 65°C. Voor de veiligheid raden we aan deze op 60°C in te stellen.

Wat moet ik doen als de boiler lekt?

Schakel onmiddellijk de stroom en watertoevoer uit. Controleer het overdrukventiel en de aansluitingen. Als het lek aanhoudt, neem contact op met een technicus, omdat de tank beschadigd kan zijn.

Kan de PCU-R 100 worden gebruikt met zonnepanelen?

Dit model is alleen ontworpen voor elektrische werking. Voor integratie met zonne-energie kunt u overwegen om Nibe's zonne-compatibele modellen te gebruiken of een zonne-voorverwarmer toe te voegen.

Hoe lang duurt het om water te verwarmen?

Met een 2 kW element duurt het verwarmen van een volledige tank van 15°C tot 60°C ongeveer 3-4 uur, afhankelijk van de omgevingstemperatuur.

Wat is de garantieperiode voor de PCU-R 100?

Nibe biedt doorgaans een 2-jarige garantie op de boiler. Registreer uw product op de Nibe-website om deze te valideren.

Hoe reinig ik de buitenkant van de boiler?

Gebruik een zachte, vochtige doek met een mild reinigingsmiddel. Gebruik geen schurende reinigingsmiddelen of oplosmiddelen die de afwerking kunnen beschadigen.

Waar kan ik reserveonderdelen vinden voor de PCU-R 100?

Reserveonderdelen zoals verwarmingselementen, thermostaten en anodestangen zijn verkrijgbaar bij Nibe erkende dealers of online winkels. Gebruik het modelnummer om compatibiliteit te garanderen.

GEBRUIKSAANWIJZING PCU-R 100 Nibe

NL Gebruikers- en installatiehandleiding - Buffervat

23Belangrijke informatie

25Voor de gebruiker

Belangrijke informatie ALGEMEEN SERIFENUMMER

VEILIGHEIDSINFORMATIE

ALGEMEEN

SERIENUMMER

Het serienummer staat boven op het product.

In deze handleiding worden de installatie- en onderhouds;

procedures voor uitvoering door specialisten beschreven.

De handleiding moet bij de klant worden achtergelaten. Vermeld bij het doorgeven van een storing altijd het serienummer van het product.

Dit apparaat kan worden gebruikt door

kinderen vanaf 8 jaar of door personen met

beperkingen van psychische, zintuigelijke. Laat het afvoeren van de verpakking over aan of lichamelijke aard, of door personen met de installateur van het product of aan speciale afvalstations.

gebrek aan kennis en ervaring, wanneer

zij onder toezicht staan en instructies

hebben ontvangen om het apparaat te gebruiken en zij de bijkomende

begrijpen. Kinderen mogen niet met het apparaat spelen. Het reinigen en onderd tot boetes volgens de actuele wetgeving.

houd dat door de gebruiker mag worden uitgevoerd, kan niet zonder toezicht door kinderen worden uitgevoerd.

Rechten om ontwerpwijzigingen door te voeren zijn voorbehouden.

©NIBE 2019.

SYMBOLEN

Voorzichtig!

Dit symbool duidt aan dat een persoon of de machine gevaar loopt.

LET OP!

Dit symbool duidt belangrijke informatie aan over zaken waar u rekening mee moet houden tijdens installeren of onderhouden van de instal- latie.

INSPECTIE VAN DE INSTALLATIE

Volgens de geldende voorschriften moet de verwarmingsinstallatie aan een inspectie worden onderworp voordat deze in gebruik wordt genomen. De inspectie moet door een daartoe bevoegd persoon wordt

		OpmerkingenBeschrijving	ning	DatumHandteke-
Warmtapwater (pagina 30)
	Afsluiters
Koud water (pagina 30)
	Afsluiters
	Terugslagklep
	Overstortventiel
	Mengklep

Voor de gebruiker Voor de installateur

ONDERHOUD

VEILIGHEIDSKLEP (NIET BIJGELEVERD)

ONTWERP

PCU-R 80, 100, 120 hebben een reservoir en een la spiraal van roestvrij staal.

Uit het overstortventiel van het buffervat / de boiler ontsnapt soms wat water als warm water is gebruikt Dit komt doordat het koude water bij binnenkost zijkanten van duurzaam kunststof.

het buffervat / de boiler uitzet bij het verhitten. Het wasdevoir is ontworpen met het oog op een max de druk toeneemt en de veiligheidsklep opengaat. uitschakeldruk van 9 bar (0,9 MPa), wat overeenko De werking van de veiligheidskleppen moet regelatigen ontwerpdruk conform de geldende normen va worden gecontroleerd (circa vier keer per jaar) 10m bae (1,0 MPa). De maximumdruk in de laadspiraal voorkomen dat deze vast gaan zitten. 16 bar (1,6 MPa). De maximumtemperatuur is 90 °C

Voor het controleren van de klep opent u de Veiligheids is geïsoleerd met EPS (milieuvriendelijk klep handmatig en controleert u of er water de vystvaenschuim), dat voor een goede thermische voerleiding stroomt. Als dit niet gebeurt, is de volatijneids zorgt.

klep defect en moet deze worden vervangen.

TRANSPORT

SYSTEEM LEEGMAKEN

PCU-R 80, 100, 120 dienen verticaal en droog te wo vervoerd en opgeslagen.

Voor hangende installaties

MONTAGE

PCU-R 80, 100, 120 moeten zijn uitgerust me tapklep.

Het buffervat / de boller kan hangend aan de muur vat / de rechtopstaand worden geinstalleerd.

1. Sluit de inkomende stroom naar het bufferv boiler (aansluiting XL3).

Het gebied waar de PCU-R 80, 100, 120 wordt gepla moet zijn voorzien van afwatering in de vloer.

1. Open de aftapklep (aansluiting XL4).

de boiler GELEVERDE COMPONENTEN

Tijdens het aftappen moet in het buffervat / de boile lucht worden binnengelaten door een warmwateraansluiting (XL4) of een warmtapwaterkraan los te draaien.

Om te garanderen dat het buffervat / de boiler volledig leegloopt, moet er een slang of een leiding met een uitlaat onder het laagste niveau van het buffervat worden aangesloten op de aftapopening of aftapklep. Ondergrond

Bij installatie op vorstgevoelige plaatsen moet het buffervat / de boiler worden geleegd als dit/deze niet wordt gebruikt. Door vorst kan het buffervat / de boiler openbarsten.

Voor rechtopstaande installaties

Tap voor rechtstaande installaties het reservoir af via de sifon (met gebruikmaking van slang) in de koudwateraansluiting (XL3).

De laadspiraal wordt geleegd via de sifon (met slang) in de koudwateraansluiting (XL9).

SERVICE

Neem voor service contact op met de installateur. Vermeld altijd het serienummer (PF3) (14 cijfers) en de installatiedatum.

Er mag alleen gebruik worden gemaakt van reserveonderdelen die worden geleverd door NIBE.

Hangende montage

LEIDINGAANSLUITINGEN EN POSITIE VAN COMPONENTEN

Positie componentenLeidingaansluitingen PCU-R 80, 100, 120 h

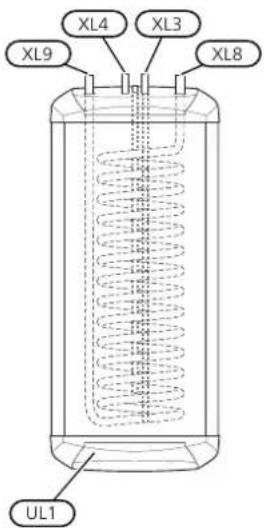

Leidingaansluitingen PCU-R 80, 100, 120 rechtopstaande instalatie

	NaamAanduiding
	Veiligheidsklep (niet inbegrepen bij de levering)FL10
	Mengklep (niet inbegrepen bij de levering)FQ1
	Koud water, ∅ 15 mmXL3*
	Warmtapwater, ∅ 15 mmXL4*
	Koppelingsaansluiting, inkomend ∅ 22 mmXL8*
	Koppelingsaansluiting, uitgaand ∅ 22 mmXL9*
	Aftapklep (niet inbegrepen bij de levering)QM4
	Afsluiter (niet inbegrepen bij de levering)QM40
	Terugslagklep (niet inbegrepen bij de levering)RM1
	Dompelbuis, aansluiting warmtepomp BT6, ∅ 9,5 mm (int.)UA1
UL1	Ondergrond
UL2	Ophangbeugel
UL3	Borgingsplaat
PF3	Serienummerplaatje

*Controleer of de PCU-R 80, 100, 120 op de aangegeven wijze is aangesloten (hangende of staande installatie).

INSTALLATIE

PCU-R 80, 100, 120 kunnen verticaal hangend aan de vlakke muur worden gemonteerd met de aansluitingen omlaag of staande op een ondergrond (UL1) met de aansluitingen omhoog.

HANGENDE INSTALLATIE

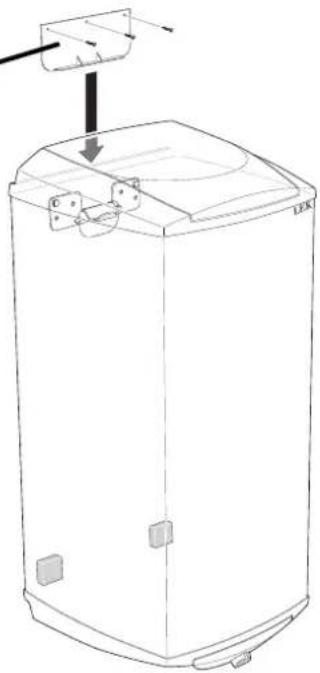

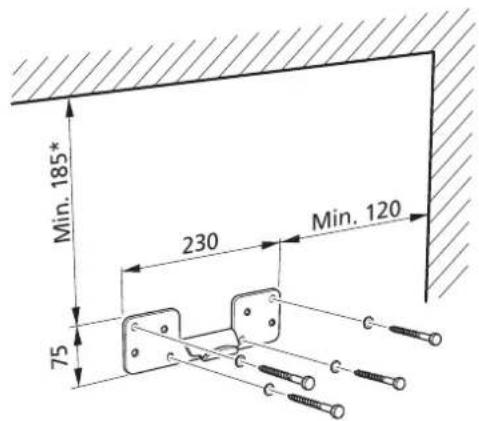

Gebruik de bijgeleverde ophangbeugel (UL2) voor wandmontage; monteer de beugel eerst (∅8 - 10 schroeven), zie de maattekening en afbeelding hieronder. Vervolgens hangt u het buffervat / de boiler aan de beugel. Het buffervat / de boiler kan nu wat opzij worden geschoven om de leidingen eenvoudiger te kunnen installeren. Plaats voor extra veiligheid de bijgeleverde borgingsplaat (UL3) als kantelbeveiliging op de wand tegen de bovenkant van het buffervat / de boiler, zie de afbeelding hieronder. Houd een vrije ruimte van 200 mm aan voor/onder het buffervat / de boiler voor servicewerkzaamheden.

Voorzichtig!

Plak deze afstandstukken op de boiler als de installatie moet hangen. Dan blijft deze evenwijdig aan de muur.

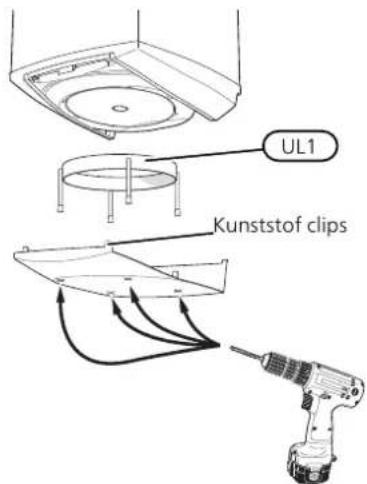

Als het buffervat / de boiler rechtop wordt geïnstalleerd, moet de meegeleverde ondergrond (UL1) op onderstaande wijze worden geïnstalleerd. Omwille van de stabiliteit is het erg belangrijk dat de bodemring wordt ingedrukt totdat deze het binnenste reservoir raakt.

De afdekplaat wordt verwijderd door de voorkant 'op te tillen', zodat de kunststof haken loskomen.

AANBRENGEN VAN PLAATJES

Bij rechtopstaande installatie moeten het NIBE logo en het productplaatje op de aangegeven wijze worden aangebracht.

Voorzichtig!

Het buffervat / de boiler moet worden met water voordat met opwarmen via raal wordt begonnen.

Leidingen moeten volgens de geldende normen richtlijnen worden aangesloten.

Het buffervat / de boiler moet worden voorzien benodigde kleppen, zoals een veiligheidsklep, afslu en terugslagklep.

Het buffervat / de boiler moet worden uitgerust mengklep, die de temperatuur van uitgaand heet beperkt tot 60 °C. Als deze klep niet wordt a moeten er andere maatregelen worden getroffen het risico van brandwonden te voorkomen.

Gebruik interne steunhulzen als een kunststof of rood- koperen leiding wordt aangesloten. Leid vanaf de veilig- heidsklep een afvoerleiding naar een geschikte afvoer.

De afvoerleiding moet dezelfde diameter hebben als de veiligheidsklep. Fixeer de afvoerleiding vanaf de LVAIDSPIRAAL

heidsklep over de gehele lengte schuin omlaag en. zorg ervoor dat deze vorstbestendig is. De uitstroomopening van de afvoerleiding moet zichtbaar zijn en mag niet te

dicht bij elektrische componenten worden geplaalt het drukverval in de spiraal wordt bepaald aan de h van het schema.

VULLEN

Vul het buffervat / de boiler als volgt:

1. Open een warmtapwaterkraan in het systeem.

2. Open de afsluiter QM40 op het inkomende koude water. Deze afsluiter moet vervolgens volledig open blijven staan tijdens bedrijf.

3. De warmtapwaterkraan kan worden afgesloten als het buffervat / de boiler gevuld is, wat wil zeggen als er alleen water uit de kraan komt (in eerste instantie komt er een mengsel van lucht en water uit de kraan).

WARMTAPWATERCAPACITEIT

Het schema is van toepassing bij een laadvolumestroor van 1000 l/u.

gevuld e Tapiwaterdebiet(l/h)

en. zorg Maximale laadvolumestroom 1650 l/u. Er is een circula opening tepomp nodig. ag niet te

drukverval in de spiraal wordt bepaald aan de h van het schema.

De primaire temperatuur voor de spiraal mag niet hog zijn dan 90 °C.

Om de laadspiraal te ontluchten, vult u de spiraal m een grote hoeveelheid water.

Technische gegevens

AFMETINGEN

PCU-R 80, 100, 120 Rechtopstaande installatiePCU-R 80, 100,

TECHNISCHE SPECIFICATIES

				PCU-R 120PCU-R 100PCU-
				413631kgNetto gewichtdruk, boile
		1,0 (10)MPa (bar)Max. toegestane
				353125kWCapaciteit, 90
				272420kWCapaciteit, 80
		ca. 14min.Opwarmtijd tot 60 °C
				087 002087 001087 000

ENERGIELABEL

Naarn leverancier		NIBE
Model leverancier		PCU-R 80	PCU-R 100	PCU-R 120
Ef ciëntieklasse		B	C	C
Warmteverlies	W	44	54	68
Volume	l	80	100	120
