GEBRUIKSAANWIJZING EDC67150W ELECTROLUX

gebrauchsanweisung gebruiksaanwijzing

Wäschetrockner Trommeldroger

30electrolux garantie/kundendienst

Welkom in de wereld van Electrolux!

Gefeliciteerd, u hebt gekozen voor een eersteklas product van Electrolux. U zult hier jarenlang plezier aan beleven. Het is de ambitie van Electrolux om het huishouden voor u gemakkelijker te maken door middel van een breed assortiment kwaliteitsapparatuur. U vindt enkele voorbeelden hiervan op de voorzijde van deze gebruiksaanwijzing. Neem de tijd om deze gebruiksaanwijzing te bestuderen zodat u kunt profiteren van de voordelen van uw nieuwe apparaat. Wij beloven u een superieure gebruikerservaring en dus meer gemoedsrust. Veel succes!

32 electrolux inhoud

Inhoud

Aanwijzingen m.b.t. de veiligheid .....31

Beschrijving van het apparaat......36

Bedieningspaneel ....36

Enkele paragrafen in deze gebruiksaanwijzing zijn voorzien van symbolen die de volgende betekenis hebben:

Met de waarschuwingsdriehoek geven wij aanwijzingen die belangrijk zijn voor uw veiligheid of voor het functioneren van de machine. Let goed op deze aanwijzingen

Bij dit symbool vindt u aanvullende informatie m.b.t. bediening en praktisch gebruik van het apparaat.

Dit symbool staat voor tips en aanwijzingen m.b.t. economisch en milieuvriendelijk gebruik van het apparaat.

Aanwijzingen m.b.t. de veiligheid

In het belang van uw veiligheid en om een correct gebruik te kunnen waarborgen is het van belang dat u, alvorens het apparaat te installeren en in gebruik te nemen, deze gebruiksaanwijzing, inclusief de tips en waarschuwingen, grondig doorleest. Om onnodige vergissingen en ongevallen te voorkomen is het belangrijk ervoor te zorgen dat alle mensen die het apparaat gebruiken, volledig bekend zijn met de werk-ing ervan en de veiligheidsvoorzieningen. Bewaar deze instructies en zorg ervoor dat zij bij het apparaat blijven als het wordt verplaatst of verkocht, zodat iedereen die het apparaat gedurende zijn hele levensduur gebruikt naar behoren is geïn-formeerd over het gebruik en de veiligheid van het apparaat.

Algemene veiligheid

• Het is gevaarlijk om de specificaties te wijzigen of om te proberen op enigerlei wijze veranderingen aan te brengen aan dit apparaat.
• Dit apparaat is niet bedoeld voor gebruik door personen (waaronder begrepen kinderen) met verminderde fysieke, zintuiglijke gesteldheid of een gebrek aan ervaring en kennis, tenzij dit onder toezicht gebeurt van een voor hun veiligheid verantwoordelijke persoon of tenzij zij van een

dergelijke persoon instructie hebben ontvangen over het gebruik van het apparaat.

• Zorg ervoor dat kleine huisdieren niet in de trommel klimmen. Controleer om dit te voorkomen de trommel vóór gebruik.
• Voorwerpen als munten, veiligheidsspelden, spijkers, schroeven, stenen of andere harde, scherpe materialen kunnen grote schade aan het apparaat toebrengen en dienen niet in het apparaat terecht te komen.
• Om brandgevaar te voorkomen door te lang drogen, dient het apparaat niet gebruikt te worden om de volgende voorwerpen te drogen: Kussens, gewatteerde dekens en dergelijke (deze voorwerpen zorgen voor ophoping van hitte).
• Artikelen van schuimrubber (latexschuim), douchemutsjes, waterdichte kleding, artikelen met een rubberbinnenkant en kleding of kussens met vulling van schuimrubber dienen niet in de wasdroger te worden gedroogd.
• Het apparaat dient na gebruik, bij reiniging en bij onderhoud altijd afgesloten te worden van stroomvoorziening.
• Probeer onder geen enkele omstandigheid zelf de machine te repareren. Reparaties uitgevoerd door ondeskundigen kunnen lichamelijk letsel of ernstige schade aan de machine veroorzaken. Neem contact op met met een Klantenservice bij u in de buurt. Vraag altijd om originele vervangingsonderdelen.
• Artikelen die zijn bevuild met stoffen als spijsolie, aceton,

benzine, petroleum, vlekkenverwijderaars, terpentine, boenwas en boenwasverwijderaars dienen alvorens in de droogtrommel te worden gedroogd, te worden gewassen in heet water met een extra hoeveelheid wasmiddel.

• Explosiegevaar: Droog nooit voorwerpen in de wasdroger die in aanraking zijn geweest met ontvlambare oplosmiddelen (petroleum, spiritus, producten voor chemische reiniging en dergelijke). Daar deze bestanddelen vluchtig zijn, kunnen ze een explosie veroorzaken. Droog alleen voorwerpen in de wasdroger die met water gewassen zijn.
• Brandgevaar: Artikelen met vlekken of stoffen die doordrenkt zijn met plantaardige of bakolie vormen een gevaar voor brand en dienen niet in de wasdroger geplaatst te worden.
• Als u uw was met vlekkenverwijderaar heeft gewassen, moet u een extra spoelcyclus uitvoeren voordat u uw was in de wasdroger laadt.
• Zorg ervoor dat er geen aanstekers of lucifers in de zakken zijn achtergebleven van kleding die in de wasdroger geladen wordt

WAARSCHUWING!

Stop een wasdroger nooit voor het einde van een droogcyclus, tenzij alle artikelen snel uit de trommel verwijderd en uitgehangen worden, zodat de hitte wordt verdreven.

BRANDGEVAAR!

Installatie

• Dit apparaat is zwaar. Wees voorzichtig als u het apparaat verplaatst.
• Controleer bij het uitpakken van het apparaat of dit niet is beschadigd. Gebruik het apparaat bij twijfel niet en neem contact op met ELECTROLUX SERVICE.
• Alle verpakkingsmaterialen en transportbouten moeten vóór het gebruik worden verwijderd. Als dit wordt nagelaten kan dit ernstige schade aan het product en andere eigendommen tot gevolg hebben. Zie het desbetreffende hoofdstuk in de gebruiksaanwijzing.
• Het laatste deel van een droogcyclus vindt plaats zonder warmte (koelcyclus) om ervoor te zorgen dat de artikelen uiteindelijk een temperatuur hebben waarbij gegarandeerd is dat de artikelen niet worden beschadigd.
• Eventuele voor de installatie van het apparaat noodzakelijke elektrotechnische werkzaamheden, moeten worden uitgevoerd door een gekwalificeerde elektricien of competent persoon.
• Er moet voor gezorgd worden dat het apparaat niet op het aansluitsnoer komt te staan.
• Als het apparaat op een tapijtvloer wordt geplaatst, dient de hoogte van de stelvoetjes te worden aangepast om de lucht toch goed te kunnen laten circuleren.
• Controleer na installatie van het apparaat of dit niet op het aansluitsnoer drukt of staat.

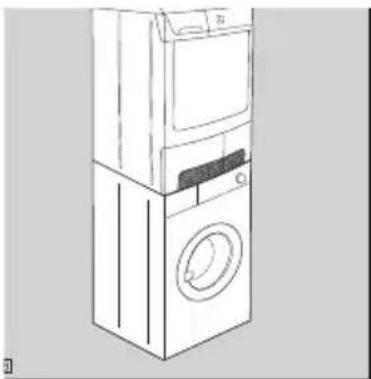

• Als de wasdroger bovenop een wasmachine wordt geplaatst, is het noodzakelijk de stapelkit te gebruiken (optionele accessoire).

Gebruik

- Dit apparaat is bestemd voor

huishoudelijk gebruik. Het is niet toegestaan het apparaat te gebruiken voor andere doeleinden dan waarvoor het is bestemd.

• Was in de machine alleen textiel dat geschikt is voor machinaal drogen. Volg de instructies op het wasvoorschrift in de kleding.
• Droog geen ongewassen artikelen in de wasdroger.
• Laad het apparaat niet te vol. Zie het desbetreffende hoofdstuk in de gebruiksaanwijzing.
• Kleding die druipnat is mag niet in de droger worden geplaatst.
• Kledingstukken die in aanraking zijn geweest met vluchtige aardolieproducten dienen niet in de wasdroger gedroogd te worden. Als vluchtige reinigingsvloeistoffen worden gebruikt, dient u ervoor te zorgen dat de vloeistof uit het kledingstuk is verwijderd voordat u het in de machine doet.
• Trek de stekker nooit aan het snoer uit het stopcontact; maar aan de stekker zelf.
• Gebruik de wasdroger nooit als het elektrische snoer, het bedieningspaneel, het bovenblad of de sokkel beschadigd zijn, zodat de binnenkant van de wasmachine toegankelijk is.
• Wasverzachters of soortgelijke producten dienen te worden gebruikt zoals gespecificeerd in de wasverzachterinstructies.

Veiligheid van kinderen

• Deze machine is niet bedoeld voor gebruik door jonge kinderen of verstandelijk gehandicapten zonder toezicht.
• Houd kinderen uit de buurt om te voorkomen dat ze met het apparaat

gaan spelen.

• De verpakkingsmaterialen (bijv. plastic folie, polystyreen) kunnen een gevaar opleveren voor kinderen - verstikkingsgevaar! Houd deze materialen buiten het bereik van kinderen.
• Berg alle wasmiddelen op een veilige plaats, buiten het bereik van kinderen, op.
• Zorg ervoor dat kinderen of huisdieren niet in de trommel kunnen klimmen.

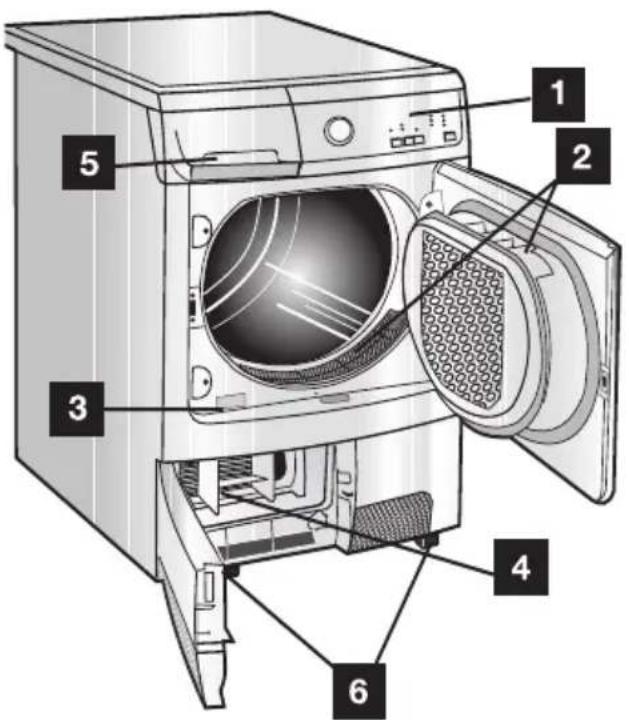

Beschrijving van het apparaat

1 Bedieningspaneel
2 Pluizenfilters

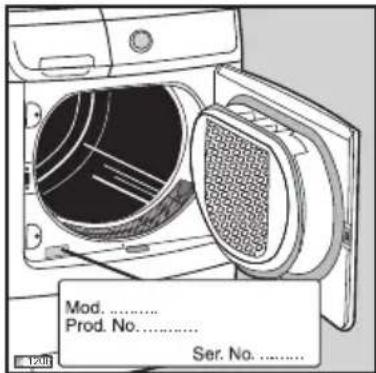

3 Typeplaatje
4 Luchtcondensor
5 Waterreservoir
6 Verstelbare voeten

1 Programmakiezer
2 Toets Delicate
3 Toets Dryness
4 Toets Buzzer
5 Programma-indicatie

6 Toets Start/Pause
7 Toets Delay

Gebruik

Ingebruikneming

●Zorg ervoor dat de elektrische aansluiting voldoet aan de installatie-instructies.

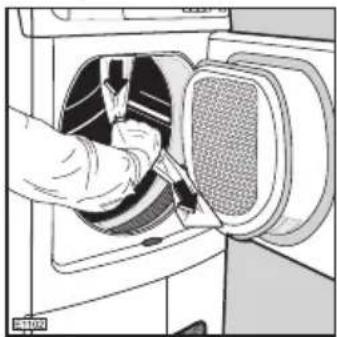

●Verwijder het polystyreenblok en evt. andere materialen uit de trommel.
- Vóór de eerste ingebruikname adviseren wij u de trommel met enkele licht vochtige, schone doeken te vullen en de machine circa 30 minuten te laten werken: UIT-toets indrukken, programma 30 MIN kiezen en Start-toets indrukken. Hierdoor worden eventuele vettige of stoffige restanten van het productieproces verwijderd.

In het dagelijks gebruik

Het toestel aansluiten.

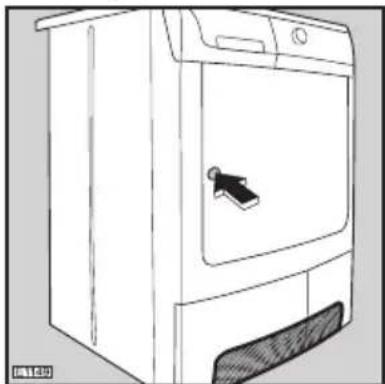

De deur openen (door op de rode stip te drukken).

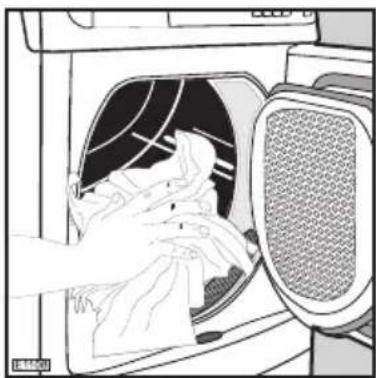

Het wasgoed in de machine doen.

Deur sluiten en er op toezien dat geen wasstukken tussen de deur geklemd kunnen raken.

Draai de programmakiezer op het gewenste programma. Het lampje Start/Pauze begint te knipperen.


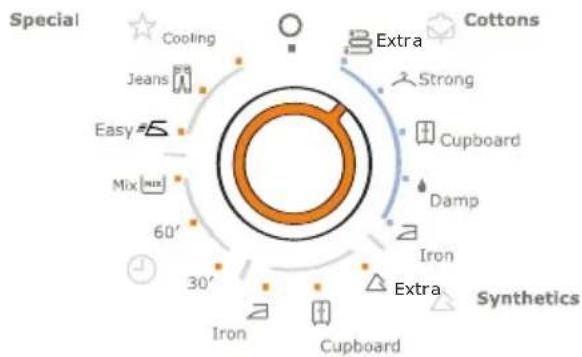

De programmakiezer is verdeeld in de volgende segmenten.

Cottons Katoen

Synthetics Synthetische

Time ⏻ Tijd

Special ☆

De programmakiezer kan rechtsom en linksom gedraaid worden.

U heeft de keuze uit automatische droogprogramma's en de op tijd drogen programma's voor het nadrogen van enkele kledingstukken.

Om een programma te annuleren draait u de programmakiezer op "O".

De programmakiezer kan met de klok mee of tegen de klok in worden gedraaid. De lampjes "DROGEN", "AFKOELEN" en "EINDE" gaan branden.

Na het drogen moet de programmakiezer op "O" gedraaid worden. De machine is uitgeschakeld.

Let op!

Als u de programmakiezer op een ander programma zet als de machine in werking is, beginnen de lampjes van het programmaverloop te knipperen. De machine zal het nieuwe geselecteerde programma niet uitvoeren.

Programmakeuzetoetsen

Afhankelijk van het programma kunnen er verschillende functies worden gecombineerd. Deze functies moeten worden geselecteerd nadat u het gewenste programma hebt gekozen en voordat u op de toets Start/Pauze drukt. Als deze toetsen worden ingedrukt, gaan de corresponderende controlelampjes branden. Als zij opnieuw worden ingedrukt, gaan de controlelampjes uit.

Selecteer Delicate

Als deze toets wordt ingedrukt vindt het drogen plaats bij een lagere temperatuur ten behoeve van tere artikelen.

Het corresponderende controlelampje licht op. Deze optie kan ook worden gebruikt voor tijdgestuurd drogen. DELICAT is alleen zinvol bij een maximale vulhoeveelheid van 3kg.

Selecteer Dryness

Als het wasgoed na een standaard droogprogramma nog te vochtig uit de machine komt, kan met de extra functie DRYNESS de droogtegraad enigszins verhoogd worden. Van MIN tot MAX wordt het wasgoed droger.

Dryness

De toets DRYNESS zo vaak indrukken tot de gewenste droogtegraad MIN, MED of MAX in het lampje wordt weergegeven.

Selecteer Buzzer

Er klinkt een geluidssignaal:

• als er een programma wordt gekozen;
• als er op de toetsen wordt gedrukt;
• als er wordt geprobeerd om het programma of de opties tijdens een cyclus te wijzigen
• als de machine niet goed functioneert; Het lampje boven de toets zal gaan branden.

Selecteer Start/Pause

Druk op deze toets om de droger te starten nadat u het programma en de gewenste opties hebt geselecteerd.

Na instelling van het programma drukt u op deze toets om het programma te starten. Het betreffende lampje knippert niet meer. Indien de deur van het toestel of het deurtje in de sokkel tijdens de afwerking van het programma geopend wordt, moet deze toets na het sluiten van de deur weer ingedrukt worden om het programma voort te zetten. De START/PAUSE-toets moet ook ingedrukt worden als een stroomonderbreking geweest is en nadat u, tijdens het programma, de waterhouder na het oplichten van het betreffende lampje geleegd en weer aangebracht heeft. In beide gevallen knippert het lampje van de START/PAUSE-toets. Deze knop moet ook worden ingedrukt na een stroompanne en nadat het waterreservoir opnieuw werd geplaatst wanneer het werd leeggemaakt tijdens een programma, nadat het lampje "drogen" heeft gebrand.

Hiermee kan de start van het programma 3, 6 of 9 uur worden uitgesteld. Druk op de toets totdat het lampje van het gekozen startuitstel gaat branden. Stel het startuitstel in nadat u het programma hebt gekozen en voordat u op START/PAUSE drukt om het programma te starten. De machine begint af te tellen, hetgeen door de lampjes zichtbaar wordt gemaakt. Als er bijvoorbeeld een startuitstel van 9 uur wordt gekozen (lampje

9 uur brandt), dan zal dit lampje na 3 uur uitgaan, waarna het lampje van 6 uur gaat branden. Na nog eens 3 uur gaat ook dit uit en gaat het lampje van 3 uur aan.

Na 9 uur (lampje 3 uur gaat uit) begint de droogcyclus. Het is niet mogelijk om het programma of de ingestelde starttijdkeuze te wijzigen. Wilt u dit toch doen, dan moet u eerst alles annuleren door de programmakiezer op "UIT" te draaien. Stel vervolgens het nieuwe programma, de opties en het startuitstel in en druk op START/PAUSE Als u de opties wilt wijzigen dan is dit mogelijk op voorwaarde dat de nieuwe optie of opties samengaan met het gekozen programma. Druk START/PAUSE, kies de optie of de opties en druk weer op START/PAUSE. Als u meer was wilt toevoegen terwijl de machine bezig is met terugstellen, dan moet u, nadat u de kleding in de machine heeft gestopt en de deur heeft gesloten, opnieuw op START/PAUSE drukken. De machine zal nu de resterende tijd aftellen.

Programmaindicatie

De lampjes geven volgende functies aan: Controlelampje "DROGEN" - "Drying"

Dit lampje geeft aan dat de machine in de droogfase is.

Controlelampje "AFKOELEN" - "Cooling"

Dit lampje geeft aan dat de machine in de afkoelfase is. Deze fase duurt 10 minuten.

Controle lampje "EINDE"-End/Antcrease

Dit lampje licht op aan het einde van de afkoelfase en blijft gedurende de antikreukfase en aan het einde van het programma ingeschakeld.

Controlel ampe "PLUZENFILTERS"

Dit lampje geeft aan dat de zeven gereinigd moeten worden.

Signaallampje "WATERHOUDER"

Het lampje gaat aan het einde van het programma branden om u eraan te herinneren dat de waterhouder moet worden geleegd. Als het tijdens een droogprogramma aan gaat, dan betekent dit dat de waterhouder vol is. Er klinkt in dat geval een geluidssignaal, de machine is gestopt en het lampje van de "START-/PAUSE" toets knippert.

Controle lampje "CONDENSOR"

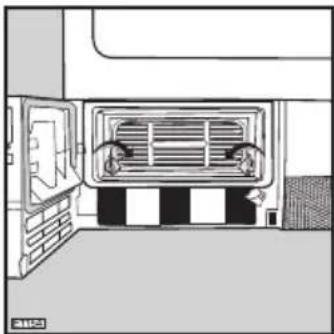

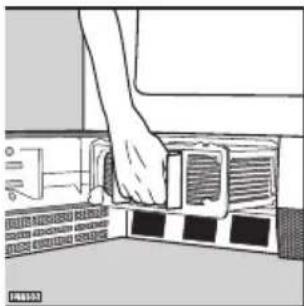

Dit lampje geeft aan dat de luchtcondensor gereinigd moet worden. Het gaat om de 80 droogbeurten branden.

Als u de deur opent en sluit voordat u de programmakiezer op "0" heeft gedraaid, dan gaan de controlelampjes van de zojuist beëindigde programmafasen branden.

Als u, na het beëindigen van het pro- gramma, de was niet direct uit de machine neemt, zal de antikreukfase beginnen. Tijdens een duur van 30 minuten draait de trommel in bepaalde intervallen. Zo blijft uw wasgoed los, zacht en kreukvrij.

De machine stopt automatisch aan het einde van de antikreukfase, de controlelampjes "End/Anticrease, en blijven ingeschakeld.

Een akoestisch signaal klinkt in bepaalde intervallen (als u de toets

Buzzer niet ingedrukt heeft).

Toestel uitschakelen (programmakiezer op "O" draaien). De lampjes gaan uit. Vuldeur openen en het wasgoed eruit nemen. Als u de deur opent en sluit voordat u de programmakiezer op "O"

heeft gedraaid, dan gaan de controle-lampjes van de zojuist beëindigde programmafasen aan.

Na het drogen

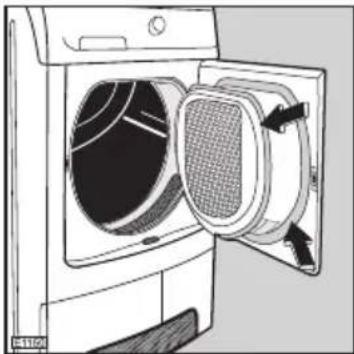

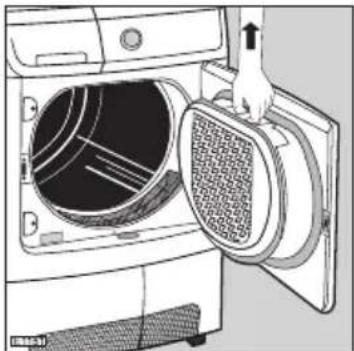

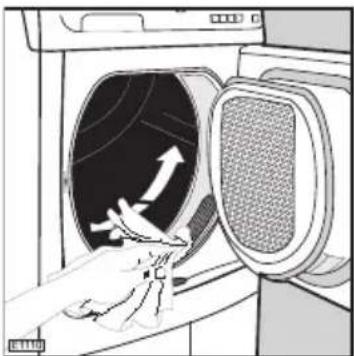

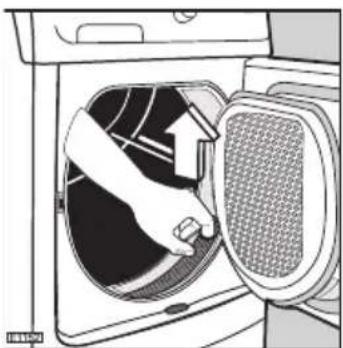

• De pluizenfilters reinigen.

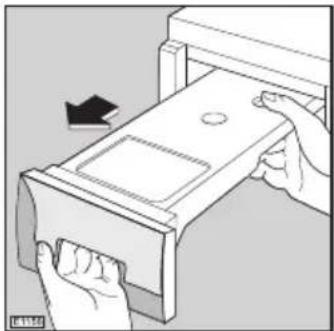

• De waterhouder legen

Opmerking!

Wanneer het droogprogramma voortijdig beëindigd moet worden, kunt u om stuwwarmte in het apparaat te voorkomen, het beste altijd het programma inschakelen: programmakiezer op stand "O" draaien, programma akiezen en Start-toets indrukken.

Programmawjziging

Voordat u een programmawijziging door kunt voeren, moet u eerst het lopende programma annuleren.

Draai de programmakiezer op stand "O", het vorige programma is nu geannuleerd. U kunt een nieuw programma kiezen.

Praktische tips

Voor de eerste ingebruikname van de droger

- Controleer zorgvuldig of het was- goed geschikt is om machinaal gedroogd te worden. Aanwijzingen daarvoor vindt u op het textielbe- handelingsetiket. De volgende symbolen zijn van belang voor het drogen:

☐ mag machinaal gedroogd worden

normaal drogen (normale temperatuur)

☐ voorzichtig drogen (lage temperatuur)

mag niet machinaal gedroogd worden

• Overtuig u ervan dat borst- of broekzakken leeg zijn. Keer kleding met borst- en broekzakken met dikke zomen binnenstebuiten, op deze manier voorkomt u zoveel mogelijk onregelmatige droging.
• Dekbedovertrekken en kussenslopen dichtmaken, anders verzamelen zich hierin kleinere wasstukken. Ritssluitingen en haak-oogsluitingen dichtdoen, losse banden en ceintuurs samenknopen.
• Het wasgoed voor het drogen goed centrifugeren.
• Sorteer uw wasgoed volgens tex- tielsoort en droogtegraad.

• Voorkom overdroging door het zorgvuldig kiezen van de gewenste droogtegraad. Te droog wasgoed laat zich minder goed strijken.

• Om het statisch worden (knetteren en kleven) van synthetisch wasgoed te voorkomen, adviseren wij u in de wasautomaat een wasverzachter te gebruiken.

• Tricot kan iets krimpen. Deze textielsoort niet overdrogen. Bij de aanschaf rekening houden met het feit dat dit textiel, al naar gelang de kwaliteit, krimpt.
• Het kan voorkomen dat u, na het drogen, toch nog vochtige plekken in het wasgoed vindt. Dat is met name het geval bij dikke kragen, manchetten en zomen. U kunt deze kledingstukken nadrogen, hierbij de machine op minstens 30 minuten instellen.
• Om kluwens wasgoed te voorkomen: Ritssluitingen sluiten, overtrekken dichtknopen, losse banden (bijv. van schorten) samenbinden.
• Zakken legen. Metalen delen (paperclips, veiligheidsspelden,...) verwijderen.
• Dubbel gevoerd wasgoed binnens-tebuiten keren (bijv. bij een met katoen gevoerde parka, de katoenen laag aan de buitenkant). Het wasgoed droogt dan beter.

Om kluwens wasgoed te voorkomen: Ritssluitingen sluiten, overtrekken dichtknopen, losse banden (bijv. van schorten) samenbinden. Zakken legen. Metalen delen (paperclips, veiligheidsspelden,...) verwijderen. Dubbel gevoerd wasgoed binnenstebuiten keren (bijv. bij een met katoen gevoerde parka, de katoenen laag aan de buitenkant). Het wasgoed droogt dan beter.

Belading

Eigenlijk zou u het wasgoed steeds moeten wegen. Wegen is omslachtig, daarom geven wij u een ander hulpmiddel:

• katoen en linnen: volle belading, maar niet proppen;
• synthetische stoffen: halfvolle bela- ding;
• fijne was: éénderde van de trommel
• Maximaal vulgewicht benutten! U droogt het zuinigst, als u zich aan de vulgewichten houdt, die in de programmatabel vermeld staan. Een volgepropte trommel leidt tot onregelmatige droging en te lange droogtijd, waardoor ook het energieverbruik onnodig toeneemt. Kleine hoeveelheden drogen is altijd minder economisch.

Belading

Onderstaande aanwijzingen kunnen u daarbij helpen:

badjas	1200 g
beddelaken	100 g
dekbedovertrek	100 g
nachthemd	500 g
	100 glblouse
handdoek	250 g
herenoverhemd	200 g
theedoek	100 g
ondergoed	200 g
tafellaken	100 g
kussensloop	600 g
werkjas	200 g
pyjama	500 g

Programmaoverzicht

Programma	Soort textiel	Extrafuncties	Gebruik/Eigenschappen
Extra Extra droog	Katoen en linnen	Dryness	Doordrogen van dik textiel of textiel bestaande uit meerdere lagen, bijv. badstof of badjas.
Strong Sterkdroog	Katoen en linnen	Dryness	Doordrogen van dik textiel, bijv. badstof of badjas.
Cupboard Kastdroog	Katoen en linnen	Dryness	Doordrogen van textiel met een gelijkmatige dikte, bijv. badstof, tricot wasgoed of badstof handdoeken.
Damp Licht vochtig	Katoen en linnen	Dryness	Voor dun textiel dat nog wordt gestreken, bijv. tricot wasgoed, katoenen hemden.
Iron Strijkdroog	Katoen en linnen	Dryness	Voor katoenen of linnen wasgoed, dat nog gemangeld wordt, bijv. beddengoed, tafelkleden.
Extra Extra droog	Synthetische	Dryness	Doordrogen van dik textiel of textiel bestaande uit meerdere lagen, bijv. truien, beddengoed, tafelkleden.
Cupboard Kastdroog	Synthetische	Dryness	Voor dun textiel dat niet wordt gestreken, bijv. strijkvrije overhemden, tafelkleden, babykleding, sokken, lingerie.
Iron Strijkdroog	Synthetische	Dryness	Voor dun textiel dat nog wordt gestreken, bijv. tricot wasgoed, katoenen hemden.
Time min min	Synthetische Katoen en linnen	Dryness	Voor het nadrogen van enkele stukken wasgoed of voor kleine hoeveelheden onder de 1kg.

Programmaoverzicht

Programma	Soort textiel	Extrafuncties	Gebruik/Eigenschappen
SpecialMix	Katoen en linnenSynthetische	Dryness	Speciaal programma voor Katoen en linnen en Synthetische.
SpecialEasy	Synthetische		Speciaal programma met anti-kreukmechanisme voor eenvoudig te verzorgen textiel zoals overhemden, blouses, die minimaal gestreken behoeven te worden. Het resultaat is afhankelijk van het soort textiel en de textielbehandeling of - veredeling hiervan. (Het vulgewicht komt met ca. 5 tot 7 hemden overeen.) Aanbeveling: Textiel direct na het centrifugeren in de droger plaatsen. Na het drogen het wasgoed direct uit de droger nemen en op een hangertje ophangen.
SpecialJeans	Katoen en linnen	Dryness	Speciaal programma voor vrijetijdskleding zoals jeans, sweatshirts, enz., van verschillend materiaal (bijv. boordjes en naden).
SpecialCooling	Katoen en linnenSynthetische		Speciaal programma, ca. 10 minuten, voor het opfrissen of zacht reinigen van textiel met standaard in de handel verkrijgbare stoom- of droogreinigingssets. (Alleen dergelijke producten gebruiken als deze door de fabrikant als geschikt voor gebruik in een droger zijn gekenmerkt.)

Max. belading (droog wasgoed):

Katoen en linnen: 7 kg

Synthetische: 3 kg

Time: 1 kg

Special Mix: 3 kg

Special Jeans: 7 kg

Programmeermogelijkheden

Utilisation	Réalisation
Het geleidingsniveau instellen	Water bevat een variabele hoeveelheid kalk en minerale zouten, afhankelijk van de geografische lokatie.Daarom variëren ook de geleidingswaarden. Variaties in de geleidbaarheid van het water t.o.v. de door de fabrikant ingestelde waarden kunnen de restvochtigheid van het wasgoed aan het eind van het programma enigszins beïnvloeden.U kunt de gevoeligheid van de droogsensor in uw trommeldroger aan de hand van de geleidingswaarden van het water met behulp van de volgende procedure regelen.Geleidingsniveau instellen:1. Schakel het apparaat in met de programmakiezer.2. Druk de toetsen START en DRYNESS tegelijk in.Houd de toetsen ingedrukt tot de controlelampjes boven de toetsen knipperen en een van de controlelampjes , of blijft branden.Geleidingsniveau wijzigen:Druk zo vaak op toets Start/Pauze tot het gewenste geleidingsniveau wordt aangegeven door het oplichten van het betreffende controlelampje.
	Oplichtend lampje	Geleidingsniveau	Waarde bij benadering μS/cm
		Laag <300
		Gemiddeld 300-600
		Hoog	>600
	Het apparaat wordt normaal in de fabriek ingesteld op het hoogste niveau; het is echter mogelijk dat bepaalde modellen anders zijn ingesteld.De nieuwe instelling in het geheugen vastleggen:Druk de toetsen START en DRYNESS;tegelijk in. Houd de toetsen ingedrukt tot de controlelampjes boven apparaat knipperen en u de zoemer hoort. son.
O = Annuleren/OFF	Als u de deur opent en sluit voordat u de programmakiezer op “0” heeft gedraaid, dan gaan de controlelampjes van de zojuist beeindigde programmafasen branden.

Reiniging en onderhoud

Eerst de stekker uit het stopcontact trekken of de zekering in de huisinstallatie uitschakelen.

De buitenkant

De buitenkant van de machine kunt u, naar behoefte, reinigen met een vochtige doek en een neutraal huishoudschoonmaakmiddel. Moderne schoonmaakmiddelen drogen doorgaans streeploos op. Nalappen met schoon water en daarna droogzemen

Belangrijk: Gebruik nooit spiritus, terpentine en dergelijke oplosmiddelen.

Het filtergedeelte

Een heel klein gedeelte van de pluizen komt toch ondanks het pluizenfilter in het omringende filtergedeelte terecht. Maak daarom van tijd tot tijd het gehele filtergedeelte schoon.

De pluizenfilters dienen na elke droogbeurt (voor het uitnemen van het wasgoed) met een vochtige doek gereinigd te worden. Het brandende lampje in de programma-afloop herinnert u hieraan.

Het pluizenfilter aan de binnenkant van de deur moet voor reiniging uitgetrokken worden. Daartoe trekt u het filter aan de handgreep omhoog uit de houder. Verwijder het viltachtige stof en plaats het filter weer terug.

Verbaast u zich niet over de hoeveelheid fijn pluis. Dit pluis ontstaat door het dragen van de kleding of het gebruiken van de textiel. Het wordt door de wind weggeblazen als u het wasgoed buiten aan de lijn droogt en blijft eenvoudig in het wasgoed zitten als u binnenshuis droogt.

Na verloop van tijd kunnen de pluizenfilters een wittige aanslag vertonen, die veroorzaakt wordt door de wasmiddelresten in het wasgoed. Reinig de filters met warm water en een borstel. Het filter in de deursponning kan verwijderd worden (zie afbeelding). Dit filter kan met het vleugeltje naar rechts of links gemonteerd worden.

Het apparaat nooit gebruiken zonder filters.

Reinig de condensor als het lampje brandt.

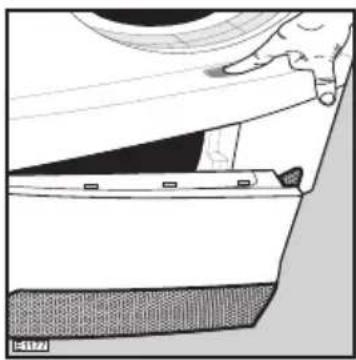

De luchtcondensor bevindt zich achter een deurtje in het onderste deel van de droger. Het deurtje kunt u openen door op de toets te drukken (zie afbeelding).

Het is normaal dat er zich tijdens of aan het eind van de droogcyclus nog water bevindt op het oppervlak van de condensor.

Om de luchtcondensor uit de machine te nemen, moeten eerst de twee rode bevestigingsschijfjes naar beneden worden gedraaid. Trek de condensor vervolgens aan de handgreep naar buiten.

Maak de condensor schoon met een borstel en spoel hem indien nodig af onder de douche.

De dichtingen rondom de luchtcondensorhouder en de binnenzijde van het deurtje met een vochtige doek reinigen.

Attentie!

Gebruik geen scherpe voorwerpen om de condensor te reinigen. Hij zou lek kunnen worden.

De luchtcondensor weer in de droger plaatsen, de rode bevestigingsschijfjes omhoog draaien en het deurtje luiten. Pas op!

Waterreservoir legen

De aan het wasgoed onttrokken water- damp wordt binnen de machine gecondenseerd en als water in de waterreservoir opgevangen.

De waterreservoir moet na iedere droogbeurt geleegd worden.

Het brandende lampje hierinnert u hieraan.

Ga als volgt te werk:

- Trek de houder langzaam uit de machine.

- Keer de houder om en laat al het water weglopen

- Plaats de waterhouder weer in het bedieningspaneel.

Zou u dat vergeten hebben, dan zorgt een overloopbeveiliging ervoor dat het programma onderbroken wordt: het signaallampje WATERHOUDER brandt, de machine is gestopt en de was is nog nat. Een geluidssignaal klinkt. Na de houder te hebben geleegd en op zijn plaats te hebben teruggezet, drukt u nogmaals op START/PAUSE-toets om het programma verder te laten lopen.

Tip: Het condenswater kunt u, na het door middel van bijvoorbeeld een koffiefilterzakje gefilterd te hebben, gebruiken als gedistilleerd water voor accu of strijkbout.

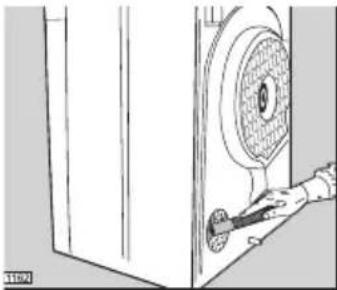

Het achterste luchtrooster schoonmaken

Maak het achterste luchtrooster zorg- vuldig schoon met een stofzuiger.

Als het wasgoed niet de gewenste graad van droogheid heeft en dus te droog of te vochtig uit de machine komt, dan raden wij u aan de binnenzijde van de trommel met een in azijn gedrenkte doek schoon te maken. Op deze manier kunt u de lichte aanslag verwijderen, die door achtergebleven resten van het tijdens het wassen gebruikte wasmiddel en de eventueel toegevoegde wasverzachter en door de kalk in het water wordt veroorzaakt. Door deze aanslag is de voeler niet meer in staat om de juiste graad van droogheid te bepalen.

Wat te doen als...

Wanneer de droger tijdens het bedrijf een foutmelding aangeeft (een of meer indicaties in de indicatie van het programmaverloop knipperen), controleert u eerst of u het probleem met behulp van de onderstaande tabel zelf kunt oplossen. Als de machine is ingeschakeld is het mogelijk dat het rode controlelampje Avvio/Pausa knippert om aan te geven dat de machine niet werkt. Druk als het probleem is verholpen op de toets Avvio/Pausa om het programma opnieuw te starten. Neem als het probleem ondanks alle controles aanhoudt, contact op met ELECTROLUX SERVICE.

Storing Mogelijke oorzaak Oplossing
Droger werkt niet.	Netstekker zit niet in het stopcontact of de zekering is niet in orde.Le hublot est ouvert.Avez-vous appuyé sur la touche MARCHE/PAUSE ?	De stekker in het stopcontact steken. Zekering in de zekeringkast (huisinstallatie) controleren.Vuldeur sluiten.Opnieuw op de toets START/PAUZE drukken.
Droogresultaat is niet bevredigend.	Verkeerd programma gekozen.Pluizenzeven verstopt.Condensor vol pluizen.Verkeerd vulgewicht.Ventilatieopeningen in de sokkel afgedekt.Aanslag aan de binnenzijde van de trommel of op de trommelribben.Geleidingsvermogen van het water op de plaats van opstelling wijkt af van de standaardinstelling van het apparaat.	Bij het volgende droogproces een ander programma kiezen (zie hoofdstuk "Programmaoverzicht").Pluizenzeven schoonmaken.Condensor schoonmaken.Op het aanbevolen vulgewicht letten.Ventilatieopeningen in de sokkel vrijmaken.Binnenzijde van de trommel en trommelribben schoonmaken.Standaardinstelling voor de droogheidsgraad veranderen (zie hoofdstuk Programmeermogelijkheden").
Deur gaat niet dicht.	Fijne zeef is niet in de machine geplaatst en/of de grove zeef is niet goed vastgeklikt.	Fijne zeef in de machine plaatsen en/of grove zeef goed vastklikken.
Bij het indrukken van een toets knippert de bijbehorende indicatie meerdere keren.	●Wasgoedbeveiliging. Na het starten van het programma kan de extra functie niet meer worden ingesteld.	●Programmakiezer op UIT draaien. Het programma opnieuw instellen.
Droogproces wordt kort na de start van het programma beëindigd. Indicatie EINDE brandt.	●Voor het gekozen programma is te weinig of te droog wasgoed in de machine gedaan.	●Tijdprogramma of hogere droogstand (bijvoorbeeld INTENSIEF- DROOG in plaats van KAST-DROOG) kiezen.
Programma blijft staan, indicatie RESERVOIR brandt.	●Opvangreservoir is vol.	●Opvangreservoir legen, vervolgens het programma starten met de toets START/PAUZE.
Droogproces duurt ongewoon lang.Informatie: Na ca. 5 uur eindigt het droogproces automatisch (zie hoofdstuk „Droogproces beëindigd“).	●Pluizenzeven verstopt.●Condensor vol pluizen.●Toets DELICATE is ingedrukt en er is te veel wasgoed in de machine gedaan.●Te veel wasgoed in de machine gedaan.●Wasgoed is vooraf onvoldoende gecentrifugeerd.	●Pluizenzeven schoonmaken.●Condensor schoonmaken.●Toets DELICATE is alleen zinvol bij een vulgewicht tot 3kg.●Vulgewicht verminderen.●Wasgoed voldoende centrifugeren.

Kunt u de storing niet zelf lokaliseren en verhelpen, bel dan onze service-afdeling. Houd het modelnummer en het productnummer van het apparaat bij de hand; de service-afdeling zal u erom vragen.

Belangrijk: Als u de hulp van een monteur inroept voor een storing die voorkomt in de bovenstaande lijst of voor het repareren van een storing die het gevolg is van onjuist gebruik of onjuiste installatie, worden er kosten in rekening gebracht, ook tijdens de garantietermijn.

Technische gegevens

Afmetingen: breedte 60 cm
	hoogte	85 cm
	diepte	58 cm
Elektrische aansluiting Netspanning - Aansluitwaarde - Zekering	Gegevens over netspanning, stroomsoort en vereiste zekering zijn op het typeplaatje aangegeven
Diepte bij geopende vuldeur 109 cm
CAPACITEIT: 7 kg	Katoen
	Synthetica:	3 kg
Toegestane omgevingstemperatuur		Huisinstallatie + 5°C à + 35°C

Dit apparaat is in overeenstemming met de volgende EG-richtlijnen:

• 73/23/EEG van 19.02.1973 Laagspanningsrichtlijn
• 89/336/EEG van 03.05.1989 EMC-richtlijn inclusief aangepaste richtlijn

92/31/EEG

- 93/68/EEG van 22.07.93 CE-markeringsrichtlijn

Verbruikswaarden
Programma Energieverbijd in minuten)		k in kWh)	Omwentelingen per minuut
Katoen Kast-droog1)	130 4,4		1000
Katoen Strijkdroog1)	100 3,41		1000
Katoen Kast-droog1)	115 3,9		1400
Katoen Strijkdroog1)	85 2,9		1400
Synthetica2)	57 1,36		1200

Vulgewicht in kg:

^1) Katoen: 7 kg
^2) Synthetica Kast-droog: 3 kg

De verbruikswaarden zijn onder normomstandigheden bepaald. Zij kunnen bij gebruik in het huishouden afwijken.

Installatie

Uitpakken

Verwijder de polyethyleen zak met de polystyreen vulling voordat u het apparaat in gebruik neemt. Plakband van de bovenzijde van de trommel verwijderen.

Als het apparaat in de toekomst verplaatst moet worden dan dient dit altijd rechtop te gebeuren.

Het apparaat niet opstellen achter

• een af te sluiten deur,
• een schuifdeur,
• een deur met een scharnier dat tegenover het scharnier van het apparaat ligt.

Als het apparaat verp hatst moet worden moet dit verticaal gebeuren.

Plaatsen

De droger kan op elke soort vloer geplaatst worden. Het apparaat moet waterpas staan, dus eventueel met een waterpas uitgericht worden. Daartoe dienen de verstelbare voeten.

Goede ventilatie is een absolute voorwaarde. Dat is eenvoudig te

bereiken door er voor te zorgen dat het ventilatierooster in de voorkant en de vrije ruimte onder de bodem niet door plinten en hoogpolige vloerbedekking in hun functie belemmerd kunnen worden.

Daarom mogen de voeten niet verwijderd worden. Bij onvoldoende ventilatie kan zich een opeenhoping van warmte voordoen, hetgeen schade aan de motor kan veroorzaken.

Aanwijzing

De door de droger afgegeven warme lucht kan een temperatuur van 60°C bereiken. Houd daar rekening mee in verband met uw vloerbedekking. Voor een juiste werking van het apparat moet de omgevingstemperatuur minimaal +5°C en maximaal +35°C bedragen. De ruimte rondom de droger moet zoveel mogelijk stofvrij gehouden worden.

Montageset

Uw handelaar kan u een speciale montageset leveren, waarmee u de droger veilig op uw wasautomaat kunt plaatsen. Dat bespaart u aanzienlijk ruimte.

De aanslag van de machinedeur kan verplaatst worden om eventueel het inen uitladen van het wasgoed te vergemakkelijken.

Het verplaatsen van de deuraanslag mag niet worden uitgevoerd als zich aan de tegenoverliggende kant van de aanslag een tegenoverliggende deur bevindt.

Waarschuwing! Het verplaatsen van de deuraanslag mag utsluitend door een vakman worden uitgevoerd. Wend u, indien no dig, tot onze klantenservice.

Elektrische aansluiting

De machine is voor 230V / 50Hz gemaakt. De machine is voorzien van een drie-aderig aansluitsnoer en stekker met randaarde. De stekker mag u uitsluitend plaatsen in een stopcontact met randaarde; de machine dient deugdelijk geaard te zijn. Het aansluitsnoer mag u niet verlengen. Indien het snoer te kort blijkt te zijn, laat uw installateur dan of een langer snoer aan de machine monteren of het stopcontact verplaatsen. Het gebruik van een verlengsnoer of kabelhaspel is niet toegestaan. In bad- of doucheruimten moet doorgaans een zogeheten vaste aansluiting gemaakt worden; raadpleeg uw installateur.

De fabrikant is niet aansprakelijk voor schade of letsel, ontstaan door het niet voldoen aan bovenstaande veiligheidsvoorschriften.

Het aansluitsnoer mag uitsluitend door ELECTROLUX Service vervangen worden.

Let op!

Het aansluitsnoer moet gemakkelijk te bereiken zijn nadat de machine geïnstalleerd is.

De fabrikant kan niet aansprakelijk gesteld worden voor schade of letsel die voortkomt uit het niet opvolgen van bovengenoemde veiligheidsmaatregelen.

Indien de voedingskabel moet worden vervangen, dan dient dit te gebeuren door onze Klantenservice vervangen worden.

Afvalverwerking

Verpakkingsmateriaal

Alle gebruikte verpakkingsmaterialen zijn niet milieuonvriendelijk en kunnen zonder gevaar bij het afval worden gezet. De kunststoffen kunnen hergebruikt worden en hebben de volgende aanduidingen:

PE<=voor polyethyleen

PS<=voor polystyreen

PP<=voor polypropyleen

Het karton kunt u het beste in een container voor oud papier deponeren.

Oude machine

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijke negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalverwerking. Voor gedetailleerdere informatie over het recyclen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekocht.

Milieutips

U kunt het energieverbruik van de wasdroger zo laag mogelijk houden, door de volgende regels in acht te nemen.

• Probeer het maximale vulgewicht te benutten, zie het programma-overzicht. Kleine hoeveelheden drogen is altijd onvoordelig.
• Het wasgoed moet goed gecentrifugeerd zijn. Hoe hoger het centrifugetoerental hoe korter de benodigde droogtijd en dus ook hoe lager het energieverbruik.
• Droog het wasgoed niet te lang, dat voorkomt kreukvorming en bespaart energie.
• Om de maximale capaciteit van de machine te kunnen benutten, kunt u wasgoed dat kastdroog en wasgoed dat strijkdroog moet worden samen drogen. U stelt dan het programma voor strijkdroog in. Als dat beëindigd is haalt u de strijkdroge was uit de machine en droogt u de rest van het wasgoed verder.
• Reinigen van de pluizenfilters na iedere droogbeurt voorkomt te lange droogtijden en een hoger energieverbruik.
• Het vertrek waar de droger staat moet goed geventileerd zijn en de temperatuur mag, tijdens het in bedrijf zijn, + 35°C niet overschrijden.

EUROPESE GARANTIE

Dit apparaat wordt door Electrolux in elk van de hieronder genoemde landen gedurende de in het bij het apparaat behorende garantiebewijs genoemde periode of anderszins bij de wet gegarandeerd. Als u van een van deze landen verhuist naar een ander van de hieronder genoemde landen, verhuist de garantie op het apparaat met u mee. De volgende beperkingen zijn hierop van toepassing:

• De garantie op het apparaat begint op de datum van eerste aankoop van het apparaat. Deze datum dient te worden aangetoond door overlegging van een geldig, door de verkoper van het apparaat afgegeven aankoopbewijs.
• De garantie op het apparaat geldt voor dezelfde periode en in dezelfde mate voor arbeidsloon en onderdelen als van toepassing in uw nieuwe land van vestiging op dit specifieke model of deze specifieke serie apparaten.
• De garantie op het apparaat is persoonlijk, geldt dus voor de oorspronkelijke koper van het apparaat en kan niet worden overgedragen op een andere gebruiker.
• Het apparaat wordt geinstalleerd en gebruikt in overeenstemming met de door Electrolux afgegeven instructies en wordt alleen in huis gebruikt, dat wil zeggen, het apparaat wordt niet gebruikt voor commerciële doeleinden.
• Het apparaat wordt geïnstalleerd in overeenstemming met alle relevante voorschriften die in uw nieuwe land van vestiging van kracht zijn. De voorwaarden van deze Europese garantie tasten geen van de aan u bij de wet verleende rechten aan.

België

WAARBORGVOORWAARDEN.

Onze toestellen worden met de grootst mogelijke zorgvuldigheid geproduceerd.

Desondanks kan het voorkomen dat er een defect optreedt. Onze klantendienst zal dit op verzoek herstellen, zowel binnen als buiten de waarborgtermijn. De levensduur van het toestel wordt daardoor niet negatief beïnvloed.

1. Wij verhelpen kosteloos met inachtneming van de voorwaarden 2 tot en met 15 gebreken aan het toestel die zich openbaren binnen 24 maanden vanaf de datum van levering aan de eindgebruiker. Deze waarborgvoorwaarden zijn niet van toepassing in geval van professioneel of daarmee gelijk te stellen gebruik.
2. De waarborgprestatie houdt in dat het toestel kosteloos wordt teruggebracht in de toestand die het had voor het defect optrad. Gebrekkige onderdelen worden hersteld of vervangen. Kosteloos vervangen onderdelen worden ons eigendom.
3. Het gebrek moet terstond gemeld worden, om mogelijke verdere schade te voorkomen.
4. Voor een beroep op waarborg dient het aankoopbewijs met aankoop- en/of leveringsdatum te worden overlegd.
5. De waarborg heeft geen betrekking op schade aan kwetsbare onderdelen, zoals (vitrokeramisch) glas, kunststof, rubber, die ontstaan is door onzorgvuldig gebruik
6. De waarborg heeft geen betrekking op kleine afwijkingen van de gestelde kwaliteit die voor de waarde en deugdelijkheid van het toestel onbeduidend zijn.

7. De waarborg geldt evenmin voor schade veroorzaakt door:

8. chemische en elektrochemische inwerking van water,

9. abnormale milieuomstandigheden in het algemeen
10. voor het toestel oneigenlijke bedrijfsomstandigheden

11. contact met agressieve stoffen.

12. De waarborg heeft geen betrekking op gebreken door transportschade die buiten onze verantwoordelijkheid is ontstaan, niet vakkundige installatie of montage, verkeerd gebruik, gebrekkig onderhoud, of het niet in acht nemen van de gebruiks- of montageaanwijzingen.

13. Het recht op waarborg vervalt wanneer het defect werd veroorzaakt door herstelling of

ingrepen door derden die niet bevoegd of niet deskundig zijn, of wanneer het toestel voorzien werd van toebehoren of onderdelen die niet origineel zijn en daardoor een defect veroorzaken.

1. Toestellen die gemakkelijk kunnen worden vervoerd dienen te worden overhandigd of gezonden naar onze klantendienst. Herstelling ter plaatse kan slechts worden gevraagd voor grote of ingebouwde toestellen.
2. Indien het toestel zodanig is ingebouwd, ondergebouwd, opgehangen of geplaatst dat de benodigde tijd voor het in- en uitbouwen samen meer dan 30 minuten bedraagt, dan worden de hierdoor ontstane extra kosten aan de gebruiker in rekening gebracht. Schade die ontstaat door abnormale in- of uitbouw komt ten laste van de gebruiker.
3. Indien binnen de waarborgperiode de herstelling van hetzelfde gebrek meermaals mislukt of de herstellingkosten disproportioneel zijn wordt in overleg met de gebruiker een gelijkwaardige vervanging geleverd. In geval van vervanging behouden we ons het recht voor om een vergoeding te rekenen naar rato van de verstreken gebruiksperiode.
4. Herstelling onder waarborg heeft geen verlenging van de waarborgtermijn noch aanvang van een nieuwe waarborgtermijn tot gevolg.
5. Op herstellingen geven wij een waarborg van 12 maanden, uitsluitend op hetzelfde gebrek.
6. Verdere of andere rechten, in het bijzonder vergoeding van schade ontstaan buiten het toestel, zijn uitgesloten voor zover een aansprakelijkheid niet wettelijk is vastgelegd. In geval van aansprakelijkheid zal een vergoeding de aankoopwaarde van het toestel niet overtreffen. Deze waarborgvoorwaarden gelden voor in België gekochte en/of in gebruik zijnde toestellen. Indien een toestel naar het buitenland wordt gebracht dient de gebruiker na te gaan of het toestel voldoet aan de technische voorwaarden ( o.a. spanning, frequentie, installatievoorschriften, gassoort, klimaatomstandigheden) in het betreffende land. Voor in het buitenland aangeschafte toestellen dient de gebruiker

zich zelf te vergewissen van de bepalingen in België. Noodzakelijke of gewenste aanpassingen vallen niet onder de waarborg, en kunnen niet altijd worden aangebracht.

Ook na afloop van de waarborgtermijn staat onze klantendienst u ter beschikking.

Adres Klantendienst:

B e d gië

[phone]

Bergensesteenweg 719

1502 Lembeek

E-mail: [e-mail]

Luxembourg

352 42 431 301

Rue de Bitbourg. 7

L-1273 Luxembourg- Hamm

E-mail: consumer-service.luxembourg@electrolux.

Customer Service Centres/Service-clientèle /Kundendienst/Klantenservice

Neem als u verdere assistentie nodig hebt contact op met de plaatselijke ELECTROLUX SERVICE.

www.electrolux.com
