Producttype	Wasdroger
Merk	Electrolux
Model	EDI96150
Droogtechnologie	Warmtepomp
Maximale laadcapaciteit	9 kg
Hoogte	85 cm
Breedte	60 cm
Diepte	60 cm
Nettogewicht	45 kg
Voeding	230 V / 50 Hz / 16 A
Energieklasse	A++
Droogprogramma's	Katoen, Synthetisch, Fijn, Wol, Sport, Snel, Eco
Speciale functies	Uitgestelde start, Kinderbeveiliging, Eindsignaal
Geluidsniveau	65 dB
Onderhoud	Pluizenfilter en condensor na elke cyclus reinigen
Reserveonderdelen beschikbaar	Filter, condensor, riem, verwarmingselement, elektronische kaart
Repareerbaarheid	Repareerbaarheidsindex: 7.0/10
Standaard garantie	2 jaar
Land van fabricage	Italië

Veelgestelde vragen - EDI96150 ELECTROLUX

Hoe installeer ik mijn Electrolux EDI96150 wasdroger?

Plaats het apparaat op een vlakke en stevige ondergrond, in de buurt van een geaard stopcontact. Laat minimaal 5 cm ruimte rondom voor ventilatie. Verwijder de transportbouten voor gebruik.

Welke droogprogramma's zijn beschikbaar?

Dit model biedt programma's voor katoen, synthetisch, fijn, wol, sport, snel en eco. Elk programma is geoptimaliseerd voor een specifiek textieltype.

Hoe reinig ik het pluizenfilter?

Open de deur, verwijder het filter onderin de opening, verwijder pluizen met de hand of met een stofzuiger, spoel het eventueel af met schoon water. Plaats het terug voordat u een cyclus start.

Wat te doen als de wasdroger niet meer verwarmt?

Controleer eerst of het geselecteerde programma wel warmte gebruikt. Reinig het filter en de condensor. Als het probleem aanhoudt, kunnen de thermische zekering of het verwarmingselement defect zijn: neem contact op met een professional.

Hoe activeer ik de kinderbeveiliging?

Druk tegelijkertijd op de knoppen 'Uitgestelde start' en 'Signaal' gedurende 3 seconden totdat een slot op het scherm verschijnt. Om uit te schakelen, herhaalt u de handeling.

Wat is het energieverbruik van dit model?

De energieklasse is A++. Het gemiddelde verbruik is ongeveer 1,8 kWh per cyclus voor een lading van 9 kg katoen.

De trommel draait niet, wat te doen?

Controleer of de deur goed gesloten is en het filter op zijn plaats zit. Zorg ervoor dat het programma niet op pauze staat. Als het probleem aanhoudt, kan de aandrijfriem gebroken zijn: schakel een technicus in.

Hoe gebruik ik de uitgestelde start?

Selecteer een programma, druk vervolgens meerdere keren op de knop 'Uitgestelde start' om de gewenste vertraging in te stellen (1 tot 24 uur). Druk op 'Start/Pauze' om de aftelling te starten.

Waarom komt mijn was er nog vochtig uit?

Controleer of het filter en de condensor schoon zijn. Overlaad de trommel niet. Gebruik een programma dat geschikt is voor het textieltype. Als het probleem aanhoudt, kan de warmtepomp onderhoud nodig hebben.

Waar vind ik reserveonderdelen voor dit model?

U kunt de onderdelen bestellen op de officiële website van Electrolux of bij erkende verkopers. Veelvoorkomende onderdelen zoals het filter, de condensor en de riem zijn gemakkelijk verkrijgbaar.

GEBRUIKSAANWIJZING EDI96150 ELECTROLUX

gebruiksaanwijzing notice d'utilisation

Welkom in de wereld van Electrolux!

Gefeliciteerd, u hebt gekozen voor een eersteklas product van Electrolux. U zult hier jarenlang plezier aan beleven. Het is de ambitie van Electrolux om het huis-houden voor u gemakkelijker te maken door middel van een breed assortiment kwaliteitsapparatuur. U vindt enkele voorbeelden hiervan op de voorzijde van deze gebruiksaanwijzing. Neem de tijd om deze gebruiksaanwijzing te bestu-deren zodat u kunt profiteren van de voordelen van uw nieuwe apparaat. Wij beloven u een superieure gebruikerser-varing en dus meer gemoedsrust. Veel succes!

Vanzelfsprekend kunt u ook tijdens het gebruik van uw product op Electrolux rekenen. Daarom nodigen wij u van har-te uit u te registreren op onze internetsi-te www.mijnapparaten.nl. Wij kunnen u dan nog beter van dienst zijn met infor-matie over producten, gebruiksaanwij-zingen, tips, innovaties, oplossingen voor storingen etc.

Inhoud

Veiligheid 5
Afvalverwerking 7
Milieutips 8
Beschrijving van het apparaat 9
Bedieningspaneel 10
Alvorens het apparaat voor het
eerst in gebruik te nemen 12
Wasgoed sorteren en voorbereiden 12
Ingebruikname 13
Iron Aid ^TM - Steam-System 14
Programmaoverzicht Iron Aid ^TM 16
Iron Aid ^TM -programma starten 21
Drogen 23
Programmaoverzicht drogen 23
Droogprogramma starten 27
Reiniging en onderhoud 28
Wat te doen als ... 36
Technische gegevens 38
Verbruikswaarden 38

Veiligheidsaanwijzingen voor de
installatie 39
Transportbeveiliging verwijderen 40
Elektrische aansluiting 40
Extra leverbare accessoires 42
Service 45

In deze gebruiksaanwijzing worden de volgende symbolen gebruikt:

Belangrijke informatie over uw persoonlijke veiligheid en informatie over het voorkomen van schade aan het apparaat.

Algemene informatie en tips

Milieu-informatie

Let op: De Iron Aid-programma's alleen gebruiken met gedestilleerd water! Leidingwater leidt tot schade aan het apparaat.

Veiligheid

Alvorens het apparaat voor het eerst in gebruik te nemen

• Neem de "Ins ling en aansluiting" in acht
• Let op! Het apparaat mag slechts rechtopstaand worden vervoerd.
• Voor de ingebruikname het apparaat op transportschade controleren. Een beschadigd apparaat in geen geval aansluiten. Neem in geval van schade contact op met uw leverancier.

Doelmatig gebruik

• Het apparaat is uitsluitend bestemd voor het drogen en ontkreuken van huishoudtextiel.
• Het apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met beperkte psychische, sensorische of mentale vaardigheden of voor personen die te weinig ervaring of kennis van het apparaat hebben, met uitzondering dat deze personen worden begeleid en ondersteund door een persoon die verantwoordelijk is voor hun veiligheid.

- Het is niet toegestaan het apparaat om te bouwen of te veranderen

- Het is niet toegestaan niet gewassen wasgoed te drogen met het droogprogramma.

- Wasgoed waarin olie zit of dat vol zit met vlekken, mag niet in dit apparaat worden gedroogd of gestreken. Brandgevaar!

- Wasgoed dat in contact is gekomen met substanties zoals olie, aceton, alcohol-benzine, kerosine, vlekkenverwijderaars, terpentine, was of wasverwijderaars, moet voor het drogen of gladstrijken eerst handmatig grondig met warm water en een reinigingsmiddel worden gewassen.

- Er mag geen wasgoed in het apparaat worden geplaatst dat schuim-rubber (latexschuim) of rubberachtig materiaal bevat zoals douchemutsen, waterafstotend textiel, textiel met rubbervoeringen en kledingstukken of kussens met schuimrubber-vullingen.

- Er mag geen zeer versleten wasgoed in het apparaat worden geplaatst. Brandgevaar!

- Er mag geen wasgoed met losse vullingen (zoals kussens) in het apparaat worden geplaatst. Brandgevaar!

- Starre delen zoals voetmatten kunnen de luchtgaten afdekken. Brandgevaar! Dergelijke delen mogen niet in het apparaat worden geplaatst.

- Overschrijd niet de maximale vulhoeveelheid. Brandgevaar! Maximale vulheidhoeveelheid is 6 kg.

- Explosieve voorwerpen (zoals aanstekers, spuitbussen, enz.) mogen niet tussen het wasgoed in het apparaat terechtkomen. Brand-respectievelijk explosiegevaar!

• Bij het gebruik van droogreinigingssetjes: alleen producten gebruiken die door de fabrikant zijn goed gekeurd.
• Wasverzachters of vergelijkbare producten mogen alleen overeenkomstig hetgeen in uw handleiding staat worden gebruikt.
• Na ieder droog- of anti-kreukprogramma dient u het microfilter en de fijne zeef te reinigen.
• Gebruik het apparaat niet als de zeef ontbreekt of beschadigd is. Brandgevaar!
• Vul het waterreservoir alleen met ge- destilleerd water. Gebruik geen lei- dingwater en geen toevoegingen! Het condensaat uit het condensatie- reservoir van dit apparaat kan ook worden gebruikt als het vooraf is ge- filterd (bijvoorbeeld door het koffiefil- ter).
• Reinig regelmatig de warmtewisse-laar.
• Bij was-/droogzuilen: Geen voorwerpen op het apparaat plaatsen. Deze kunnen tijdens de werking eraf vallen.
• De afdekkap van de gloeilamp voor de trommelverlichting moet goed vastgeschroefd zijn.

Veiligheid van kinderen

• Verpakkingsonderdelen buiten het bereik van kinderen houden. Verstikkingsgevaar!
• Kinderen kunnen het gevaar dat met het omgaan met elektrische appara-tuur is verbonden, vaak niet inschat- ten. Laat kinderen niet zonder toezicht bij het apparaat.
• Controleer of kinderen of huisdieren niet in de trommel van het apparaat kunnen klauteren. Levensgevaar! Houd de deur van het apparaat gesloten als het niet wordt gebruikt.

Algemene veiligheid

• Reparaties aan het apparaat mogen slechts door gekwalificeerde technici worden uitgevoerd.
• De droger nooit in gebruik nemen als het aansluitsnoer is beschadigd of als het bedieningspaneel, het bovenblad of de sokkel dermate zijn beschadigd dat de binnenkant van het apparaat vrij toegankelijk is.
• Een beschadigd aansluitsnoer moet door een gekwalificeerd technicus of door onze serviceafdeling worden vervangen.
• Het apparaat voor reinigings- en onderhoudswerkzaamheden uitschakelen. Bovendien de stekker uit het stopcontact trekken of – bij een vaste aansluiting – de beveiligingsschakelaar in de huisinstallatie uitschakelen of de zekering geheel uitdraaien.
• Bij langere stilstand van het apparaat dit van het lichtnet scheiden.
• De stekker nooit aan het snoer uit het stopcontact trekken, maar aan de stekker.
• Van meerwegstekkers, koppeling van stekkers en verlengsnoeren mag geen gebruik worden gemaakt. Brandgevaar als gevolg van oververhitting!
• De in hoogte verstelbare voetjes mo-gen niet worden verwijderd.
• Het apparaat niet met een waterstraal afspuiten. Gevaar voor elektrische schok!
• Leun nooit op de geopende deur. Het apparaat zou kunnen kantelen.

• Na onderbreken van het droog- of Iron Aid-programma kunnen was- goed en trommel heet zijn. Gevaar voor verbranding! Voorzichtig bij het uitnemen van het wasgoed.

• Voorzichtig bij het onderbreken van het Iron Aid-programma: Tijdens de stoomfase nooit de deur van het apparaat openen. Hete stoom kan verbrandingen veroorzaken. De stoomfase wordt door animatie van het stoomsymbool in het display weergegeven.

• Breek het programma nooit af voor het beëindigen van het droog- of anti-kreukprogramma, tenzij u al het

Afvalverwerking

Verpakkingsmateriaal

De verpakkingsmaterialen zijn niet schadelijk voor het milieu en herbruikbaar. De kunststoffen hebben de volgende aanduidingen, bijv. >PE<, >PS<, enz. Verwijder de verpakkingsmaterialen in overeenstemming met de aanduiding bij de gemeentelijke inzamelplaatsen in de daarvoor bestemde containers.

Oud apparaat verwijderen

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval

wasgoed snel uit de trommel haalt en uitspreidt, zodat het wasgoed snel kan afkoelen.

• De laatste fase van het droogprogramma is een afkoelfase, om het wasgoed te beschermen tegen beschadiging door hoge temperaturen.
• Voorzichtig – Hete oppervlakken: De achterkant van het aapparaat tijdens de werking niet aanraken.

van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

Waarschuwing! Als u het apparaat afdankt dient de stekker uit het stopcontact getrokken te worden. Het aansluitsnoer afsnijden en met de stekker verwijderen.

Het slot van de vuldeur onbruikbaar maken. Daardoor kunnen kinderen zich niet insluiten en niet in levensgevaar komen.

Milieutips

• In de droger wordt het wasgoed wollig en zacht. Wasverzachter is daarom bij het wassen niet nodig.
• Gefilterd condenswater kan voor Iron Aid-programma's worden gebruikt.
• Het zuinigst werkt het apparaat bij uitvoering van de droogprogramma's als u:

- het wasgoed voor het drogen goed centrifugeert. Voorbeeld: Verbruiksgegevens - afhankelijk van het centrifugetoerental - voor 6kg wasgoed, gedroogd op pro-gramma 📍 COTTON

田 CUPBOARD.

Centrifugeren Droogproces
Omwentelingen per minuut	Restvocht Energie in liters in %	in kWh
800 4,2 70 4,0
1000 3,6 60 3,7
1200 3,2 53 3,3
1400 3,0 50 3,1
1800 2,5 42 2,6

– de ventilatieopeningen in de sokkel van het apparaat altijd vrij houdt;
– de in het programmaoverzicht vermelde vulgewichten benut;
- op een goede ventilatie van de ruimte let;
- het microfijnfilter en de fijne zeef na elk droog- of Iron Aid-programma reinigt;

Beschrijving van het apparaat

Bedieningspaneel

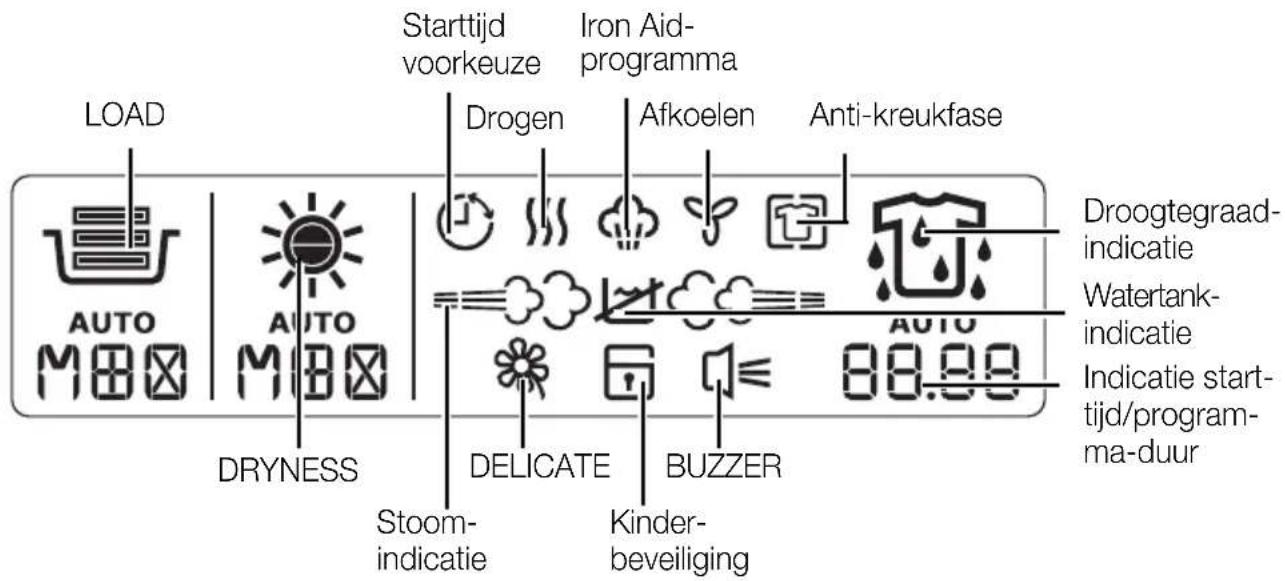

Indicaties in het display

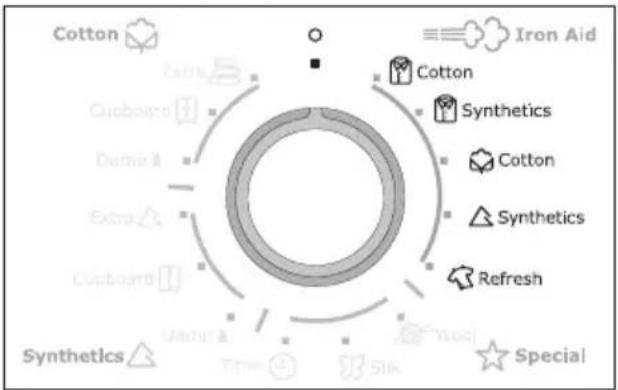

Overzicht van de functies Iron Aid™ Steam-System

Dit apparaat kan als droger gebruikt worden maar ook als verzorgingsapparaat (Iron Aid) voor behandeling van kleding met stoom.

In de functie van droger zijn er 9 pro- gramma's beschikbaar.

In de functie van stoomapparaat zijn er 4 programma's beschikbaar voor het ontkreuken en voor het verwijderen van luchtjes uit nat en droog wasgoed alsmede het REFRESH-programma

voor het ontkreuken en het verwijderen van luchtjes uit droge bovenkleding. De kleding wordt zacht en glad en vergt dus aanzienlijk minder strijkwerk. Bij nat wasgoed wordt voor het begin van het Iron Aid-programma automatisch een droogprogramma uitgevoerd.

Uitzondering: Het REFRESH-programma mag alleen gebruikt worden voor droog wasgoed.

	Programma's	Wasgoed Eigenschap	Strijkhulp gewassen kleding	Ontkreuken gedragen kleding	Verwijdering van luchtjes gedragen kleding
DROOG	Cotton ➕ EXTRA nat
	Cotton ➕ CUPBOARD nat
	Cotton ➕ DAMP nat
	Synthetics ➕ EXTRA nat
	Synthetics ➕ CUPBOARD nat
	Synthetics ➕ DAMP nat
	WOOL nat
	SILK nat
	TIME nat
IRON AID	CATTON	nat/ droog	XX	X
	SYNTHETICS	nat/ droog	XX	X
	CATTON	nat/ droog	XX	X
	SYNTHETICS	nat/ droog	XX	X
	REFRESH	droog		X	X

Alvorens het apparaat voor het eerst in gebruik te nemen

Om eventueel bij de fabricage achtergebleven resten te verwijderen, dient de trommel van het apparaat met een vochtige doek te worden afgenomen of dient er een kort droogprogramma (programma TIME, 30 min.) te worden uitgevoerd met vochtige doeken in de trommel.

1. Programmakiezer op TIME draaien.

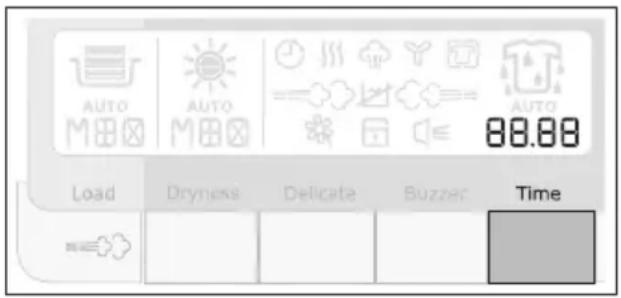

2. Toets TIME net zo vaak indrukken tot 0.30 in het display verschijnt.
3. Toets START/PAUZE indrukken.

Wasgoed sorteren en voorbereiden

Wasgoed sorteren algemeen

- Op soort weefsel sorteren:

• Katoen/linnen voor programma's van de programmagroep COTTON.
• Mengvezels en synthetische vezels voor programma's van de programmagroep △ SYNTHETICS.

○○○○

Drogen in de wasdroger in principe mogelijk

Drogen op normale temperatuur

- Op behandelingsetiket sorteren. De behandelingsetiketten betekenen:

Drogen op gereduceerde temperatuur (toets DELICATE indrukken!)

Drogen in de wasdroger niet toegestaan

Let op: doe in het apparaat geen natte was die volgens het wasvoorschrift niet geschikt is voor drogen in een wasdroger!

Al het natte wasgoed, dat geschikt is voor drogen in een wasdroger, kan met dit apparaat behandeld worden.

• Nieuw, gekleurd textiel niet samen met licht wasgoed drogen. Textiel kan kleur afgeven.
• Tricotwasgoed em machinaal gebreide stoffen niet met het programma EXTRA drogen. Krimpg

- Wollen en wolachtige materialen kunnen met het programma

WOOL worden gedroogd. Voor het drogen de wollen kledingstukken zo goed mogelijk centrifugeren (max 1200 toeren/min.). Alleen wollen kle- dingstukken samen drogen die qua materiaal, kleur en gewicht gelijk of vergelijkbaar zijn. Zware wollen stuk- ken bij voorkeur apart drogen.

Bijzonderheden Iron Aid

- De volgende textielsoorten mogen aar! niet met de Iron Aid-programma's

worden behandeld:

gebreide wol, leer, kledingstukken met grote metalen, houten of kunststof onderdelen, kledingstukken met roestige metalen delen, wax- en oliejassen of -mantels.

• Voor het ontkreuken of opfrissen met de Iron Aid-programma's het was-goed op maat, gewicht, materiaal en kleur sorteren:
  Alleen kleding samen ontkreuken die qua maat, gewicht, materiaal en kleur vergelijkbaar zijn.

- Nieuw, gekleurd textiel niet samen met licht wasgoed ontkreuken. Textiel kan kleur afgeven (kleurechtheid onder invloed van vocht op onopval-lende plaats uitproberen).

Ingebruikname

Apparaat inschakelen/verlichting inschakelen

Programmakiezer op een willekeurig programma zetten. Het apparaat is ingeschakeld. Bij een geopende vuldeur is de trommel verlicht.

Vuldeur openen/wasgoed in de machine doen

1. Vuldeur openen:

Druk hiervoor krachtig tegen de vuldeur (drukpunt)

- Geen droogreinigingssets (dry cleaning sets, bijv. dryel) samen met de Iron Aid-programma's gebruiken.

Wasgoed voorbereiden algemeen

• Om kluwens wasgoed te voorkomen: ritssluitingen dichtdoen, overtrekken dichtknopen, losse banden (bijv. van schorten) samenbinden.
• Zakken legen. Metalen delen (paper-clips, veiligheidsspelden, enz.) verwijderen.
• Dubbelgevoerd wasgoed binnenste-buiten keren (bijv. bij een met katoen gevoerde parka, de katoenen laag aan de buitenkant). Dit wasgoed droogt dan beter.

Bijzonderheden Iron Aid

- Vuil vóór de behandeling met de Iron Aid-programma's door wassen of gedeeltelijke vlekkenbehandeling verwijderen.

1. Doe het wasgoed losjes in de machine.

Let op! Zorg ervoor dat er geen was- goed klem komt te zitten tussen de deur en de rubberen afdichting.

1. Druk de vuldeur goed dicht. De sluiting moet hierbij hoorbaar vastklikken.

Iron Aid ^TM - Steam-System

Watertank vullen

Voordat u voor het eerst een Iron Aid-programma gaat gebruiken moet eerst de watertank gevuld worden. Gebruik daarvoor het bijgeleverde gedestilleerde water, als er nog geen condenswater van eerdere droogprogramma's beschikbaar is (zie hoofdstuk "Reiniging en onderhoud, opvangreservoir legen").

Als na selectie van een Iron Aid-programma de watertankindicatie in het display oplicht, moet de watertank worden gevuld met gedestilleerd water, anders kan er geen Iron Aid-programma worden gestart.

Let op! De watertank alleen vullen met gedestilleerd of gedemineraliseerd water. Geen leidingwater en geen additieven gebruiken! Ook het condenswater uit het opvangreservoir kan worden gebruikt, mits het eerst wordt gefilterd (gebruik hiervoor de meegeleverde kan met filterinzet (zie afbeelding hiernaast).

1. Lade met opvangreservoir iets uittrekken (1), dan vulopening van watertank naar voren trekken (2).

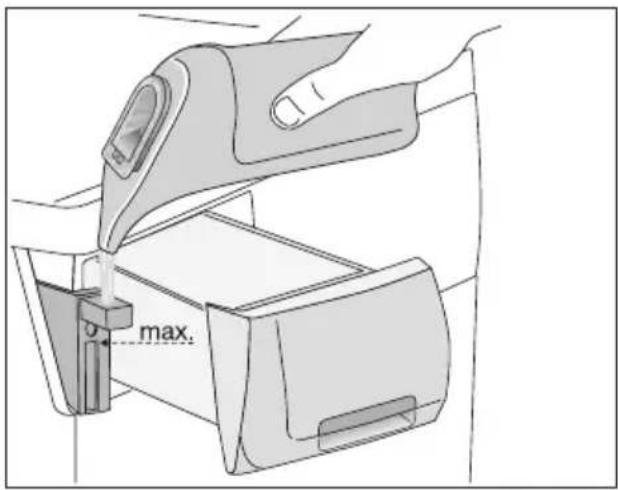

1. Gedestilleerd water met meegeleverde kan tot de markering MAX in het reservoir vullen.
2. Vulopening en lade met opvangreservoir weer naar binnen schuiven.

In droge toestand mogen alle weef- sels die in het hoofdstuk "Wasgoed sorteren en voorbereiden" niet wer- den uitgesloten, met het Iron Aid Steam System behandeld worden. Nat textiel mag alleen behandeld worden als het voorzien is van een symbol voor droogprogramma's

Programmaoverzicht Iron Aid ^TM

Programma's	max. vulgewicht*(droog gewicht)	Extra-functies		Gebruik/Eigenschappen

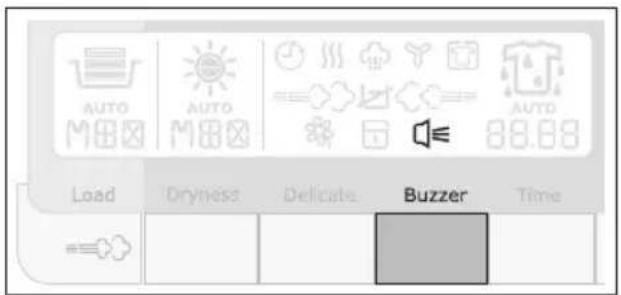

		LOAD	BUZZER
CATTON 1,0kg • •				Voor 1 - 5 katoenen overhemden. Min. 80% natuurlijke vezels (katoen, linnen, enz.).	nat, droog
SYNTHETICS 1,0kg • •				Voor 1 - 5 synthetische overhemden. Max. 20% natuurlijke vezels (katoen, linnen, enz.).	nat, droog
CATTON 3,0kg • •				Voor het ontkreuken van katoenen kledingstukken. Min. 80% natuurlijke vezels (katoen, linnen, enz.).	nat, droog
SYNTHETICS 1,5kg • •				Voor het ontkreuken van weinig onderhoud vragende kledingstukken. Max. 20% natuurlijke vezels (kantoen, linnen, enz.).	nat, droog
REFRESH • •				Voor het opfrissen van een kostuum, of een à twee colberts of pantalons of soortgelijke kleding, ook voor het verwijderen van geur-tjes. Alleen voor droge kleding	droog

Alle gegevens voor gebruik zijn slechts oriënterend bedoeld. Bij het ontkreuken kunnen afhankelijk van het geselecteerde programma en met name afhankelijk van de apparatuur of materiaaleigenschappen van het textiel de resulaten uiteenlopen. Door toepassing van verschillende programma's en stoomhoeveelheden kan het resultaat eventueel worden verbeterd. Sommige kledingstukken met meer dan 20% aan synthetische bestanddelen, maar die op een bepaalde manier zijn behandeld, kunnen zich bijvoorbeeld in een Iron Aid-programma eerder als katoen gedragen. Door te kiezen voor een Iron Aid-programma voor katoen zijn dan betere resultaten bij het ont-

kreuken te behalen.

Gezien het grote aantal verschillende textielkwaliteiten en eigenschappen, die bij de fabricage met de meest uiteenlopende mechanische en chemische processen tot stand komen, adviseren wij u, het eerste Iron Aid-programma in het begin uit te voeren op lage stoomgraden en met een klein aantal, zo mogelijk soortgelijke kledingstukken. Later dienen de omstandigheden bij de Iron Aid-programma's voorzichtig gevarieerd te worden, om goede ervaringswaarden met de beladingshoeveelheden en de textielkwaliteiten en de bijbehorende meest geschikte stoomdoseringen en Iron Aid-programma's te verkrijgen.

Raadpleeg ook de bij het apparaat ge- voegde bijlage "Textielonderhoudsgids".

Programma LOAD Vulgewicht			DUUR droog* [min.]	DUUR nat* [min.]
	MIN 1 - 2 stuks
COTTON	MED	3 - 4 stuks	19 +/-3	+50 +/- 10
	MAX 5 stuks
	MIN 1 - 2 stuks
SYNTHETICS	MED	3 - 4 stuks	21 +/-3	+40 +/- 10
	MAX 5 stuks
	MIN 0,5 - 1 kg
COTTON	MED	1 - 2 kg	20 +/-3	+60 +/- 10
	MAX 2 - 3 kg
	MIN 0,2 - 0,5 kg
SYNTHETICS	MAX 1 - 1,5 kg		21 +/-3 +50	+/- 10MED 0,5 - 1 kg
	MIN 1 pantalon
REFRESH	MED	1 jasje	19 +/-3
	MAX	1 kostuum

Alle gegevens over de keuze van de stoomdosering (LOAD) en de bijbehorende vulgewichten zijn slechts oriënterend bedoeld. De resultaten kunnen in sommige gevallen door grotere stoomhoeveelheden of kleinere vulgewichten worden verbeterd.

Het programma REFRESH is een zacht Iron Aid-programma voor niet wasbare kledingstukken. Soms kan het gebeuren dat de kleding uit model kan raken. Door de kleding achteraf te strijken, kunt u weer model in de kleding aanbrengen.

*exacte tijdsduur van programma's verschijnt na afloop van de nat/droog herkenning in het display (ca. 2 min.)

Programma kiezen

Het gewenste Iron Aid-programma met de programmakiezer instellen. In het Display verschijnt de verwachte programmaduur zonder droogproces (in minuten).

Hoeveelheid stoom (LOAD) kiezen

Om de beste resultaten te kunnen behalen zijn voor verschillende vulgewichten aan kleding bijbehoren-de verschillende hoeveelheden stoom nodig.

Met de toets LOAD kan de noodzakelijke MIN, MED of MAX hoeveelheid stoom worden ingesteld.

Met uitzondering van het programma REFRESH vindt in alle Iron Aid-programma's een restvochtherkenning van de kledingstukken plaats. Bij vochtige was wordt eventueel een droogprogramma voorgeschakeld. In de tabel hieronder zijn voor het gekozen vulgewicht geschikte stoomdoseringen in LOAD aangegeven.

1. De toets LOAD zo vaak indrukken tot de gewenste stoomdosering MIN, MED of MAX in het display wordt weergegeven.

Wordt na de selectie van een Iron Aid-programma de toets LOAD niet ingedrukt, dan is automatisch de middelste stoomdosering MED ingesteld. Na selectie van het programma REFRESH is automatisch MIN ingesteld.

Let op! Selecteer in geval van twijfel eerst een lagere stoomdosering, totdat u voldoende ervaring hebt opgedaan met belading, soort textiel en de dienovereenkomstige optimale stoomdosering.

Bij een te hoge stoomdosering kan vormverlies optreden, bij een te lage dosering kunnen er eventueel vouwen in de kleding blijven.

Extra functies kiezen

De extra functies BUZZER, STARTTIJD-KEUZE en KINDERBEVEILIGING staan ter beschikking van het Iron Aid-programma.

Bij aflevering is de functie BUZZER geactiveerd:

Na afloop van het Iron Aid-programma klinkt met tussenpozen een akoestisch signaal.

Bovendien klinkt er bij het indrukken van elke toets en elke programmawijziging met de programmakiezer een akoestisch signaal.

Met de toets BUZZER kan de functie worden gedeactiveerd of weer geactiveerd. Als de functie geactiveerd is verschijnt in het display het symbool

BUZZER.

Starttijdkeuze

Met de toets DELAY kunt u de start van een programma met min. 30 minuten (30') tot max. 20 uur (20H) uitstellen.

1. Programma en extra functies kiezen.
2. De toets DELAY zo vaak indrukken tot het gewenste startuitstel in het display verschijnt, bijv. 12H, als het programma over 12 uur moet starten.

Wordt 20H aagegeven en drukt u nogmaals, dan is de starttijdkeuze weer opgeheven. In het display verschijnt 0' en aansluitend de looptijd van het ingestelde programma.

1. Om de starttijdkeuze te activeren, op de toets START/PAUZE drukken. De resterende tijd tot de start van het programma wordt doorlopend aan- gegeven (bijv. 15H, 14H, 13H, ... 30' enz.).

Kinderbeveiliging

De kinderbeveiliging kan worden ingesteld om onverwachts starten van een programma of een onverwachte wijziging tijdens een lopend programma te voorkomen.

De kinderbeveiliging blokkeert alle toetsen en de programmakiezer.

Door de toetsen BUZZER en TIME gedurende ongeveer 5 seconden gelijktijdig in te drukken wordt de kinderbeveiliging geactiveerd of gedeactiveerd:

- vóór de start van het programma: Het apparaat kan niet worden gebruikt

- na de start van het programma: het lopende programma kan niet worden gewijzigd

Bij geactiveerde kinderbeveiliging verschijnt in het display het symbool 🔒. Als het programma klaar is, wordt de kinderbeveiliging niet gedeactiveerd. Om een nieuw programma te kunnen instellen, moet eerst de kinderbeveiliging worden uitgeschakeld.

Iron Aid ^TM -programma star-ten

Toets START/PAUZE indrukken. Het programma begint.

In het display verschijnt eerst de indicatie voor de droogfase.

Daarna wordt de tijdsduur van het programma voor het ingestelde Iron Aidprogramma zonder de extra droogfase weergegeven.

Bij vochtig wasgoed geeft het apparaat de juiste tijdsduur aan voor het Iron Aid-programma inclusief het enkele minuten daarna volgende vooraf ingestelde droogprogramma.

Zodra de juiste droogtegraad is bereikt, begint automatisch het Iron Aid-programma. In het display geeft de stoomindicatie de voortgang van het Iron Aid-programma weer. De afzonderlijke stoomfasen worden door

==animatiestoomwolkjes weergegeven.

Let op: Gedurende de stoomfasen tijdens het Iron Aid-programma en tijdens de anti-kreukfase (die aan-gegeven worden door de animatiestoomwolkjes in het display) mag de vuldeur niet worden geopend. Verbrandingsgevaar!

Als bij selectie van een Iron Aid-programma de watertankindicatie oplicht, kan het programma niet worden gestart. Eerst de watertank vullen (zie hoofdstuk "Reiniging en onderhoud, watertank vullen").

Lawaai tijdens het Iron Aid- of droogprogramma is normaal, als er wasgoed met harde onderdelen, bijvoorbeeld metalen knopen, in de trommel gestopt zijn.

Programma wijzigen

Om een abusievelijk gekozen programma na de start van het programma te wijzigen, de programmakiezer eerst op OUIT draaien en vervolgens het programma opnieuw instellen (bij geactiveerde kinderbeveiliging niet mogelijk).

Een directe verandering van het programma na de programmastart is niet meer mogelijk. Als toch wordt geprobeerd het programma met de programmakiezer of met een extra functietoets (met uitzondering van de BUZZER-toets) te wijzigen, knippert de START/PAUZE-toets en verschijnt Eer in het multidisplay. Het programma wordt daardoor echter niet beïnvloed.

Wasgoed toevoegen of voortijdig uitnemen

1. Vuldeur openen.

Waarschuwing! Wasgoed en trommel kunnen heet zijn. Verbrandingsgevaar!

1. Wasgoed toevoegen of uitnemen.
2. Vuldeur goed dichtdrukken. De sluiting moet hoorbaar vastklikken.
3. Druk op de toets START/PAUZE om het programma voort te zetten.

Iron Aid ^TM -programma klaar/wasgoed uitnemen

Na afloop van de Iron Aid-fase gaat 0.00 en de indicatie ANTI-KREUK op het display branden. Als BUZZER geactiveerd is klinkt met regelmatige tussen-pozen een akoestisch signaal.

De Iron Aid-programma's worden automatisch gevolgd door een anti-kreukfase van ca. 90 minuten onderbroken door kortstondige stoomfasen.

Tijdens de anti-kreukfase draait de trommel. Op deze manier blijft het was- goed los en kreukvrij. Het wasgoed kan tijdens de anti-kreukfase te allen tijde worden uitgenomen, maar niet tijdens de stoomfasen (let op stoomanimatie in display!). Het wasgoed dient zo snel mogelijk uit de trommel gehaald te wor- den.

1. Vuldeur openen en het wasgoed uit de trommel nemen.
2. Voor het wasgoed uit het apparaat wordt genomen, moeten de pluizen uit het microfijnfilter worden verwijderd, dit gaat het best met een vochtige hand (zie hoofdstuk "Reiniging en onderhoud").
3. Wasgoed één voor één uit de trommel halen.

Om het resultaat van de Iron Aid-be-handeling te bewaren, moet de kle- ding tijdens de anti-kreukfase snel stuk voor stuk uit de trommel ge- haald te worden en direct op een kleerhanger gehangen te worden om te drogen (minstens 5-15 min., afhankelijk van materiaal en de ge- kozen hoeveelheid stoom). De kno- pen daarbij sluiten en de kleding in vorm trekken, met name bij boorden en naden.

1. Programmakiezer op OUIT draaien.

Belangrijk! Na elk droogproces

• het microfijnfilter en de fijne zeef reinigen,
• het opvangreservoir legen (zie hoofdstuk "Reiniging en onderhoud").
• Vuldeur sluiten.

Drogen

Programmaoverzicht drogen

Programma's		max. vulgewicht (droog gewicht)	Extra functies			Gebruik/Eigenschappen	Onder-houds-symbolen
			BUZZER	DELICATE	DRYNESS
COTTON	EXTRA	6kg	●●●			Grondig drogen van dik textiel, bijv. badstof of badjassen.	◎◎
	CUPBOARD	6kg	●●●			Grondig drogen van textiel van ge- lijkmatige dikte, bijv. badstof, tricot- wasgoed, badstofhanddoeken.	◎◎
	DAMP	6kg	●●●			Voor katoenen of linnen wasgoed van een normale dikte, bijv. bedden- goed, tafelkleden.	◎◎
SYNTHETICS	EXTRA	3kg	●●●			Grondig drogen van dik textiel of tex- tiel bestaande uit meerdere lagen, bijv. truien, beddengoed, tafelkleden.	◎◎1)◎
	CUPBOARD	3kg	●●●			Voor dun textiel dat niet wordt ge- streken, bijv. strijkvrije overhemden, tafelkleden, babykleding, sokken, lingerie.	◎◎1)◎
	DAMP	3kg	●●●			Voor dun textiel dat nog wordt ge- streken, bijv. tricotwasgoed, over- hemden.	◎◎1)◎
	TIME 1kg	●			AUTO	Voor het nadrogen van enkele stuk- ken wasgoed of voor kleine hoe- veelheden onder de 1kg. Programmaduur in te stellen van 10 min. tot 3 uur in stappen van 10 mi- nuten.	◎◎◎
SPECIAL	SILK	1kg	●	AUTO	●	Speciaal programma voor het dro- gen van zijde bij behoedzame trom- melbeweging. Speciaal programma om wollen kle- ding bij geringe trommelbeweging te drogen. (Zie ook hoofdstuk. “Wasgoed sorteren en voorberei- den”!) Advies: Kleding na het dro- gen meteen uit de droger halen, er is geen aansluitende anti-kreukfase.
	WOOL 1kg	●		AUTO	●

1) Op toets DELICATE drukken!

Programma kiezen

Gewenste droogprogramma met de programmakiezer instellen. In het multidisplay verschijnt de verwachte programmaduur (in minuten).

Extra functies kiezen

De extra functies DRYNESS, DELICATE, BUZZER en TIME (indien een TIME-programma is geselecteerd) staan ter beschikking. Afhankelijk van het geselecteerde programma verschijnen de symbolen van de ter beschikking staande functies in het display.

DRYNESS

Als het wasgoed na een standaard droogprogramma nog te vochtig uit de machine komt, kan met de extra functie DRYNESS de droogtegraad enigszins verhoogd worden. Van MIN tot MAX wordt het wasgoed droger.

1. De toets DRYNESS zo vaak indrukken tot de gewenste droogtegraad MIN, MED of MAX in het display wordt weergegeven. Als er een ander programma is ingesteld, knippert de indicatie AUTO in het display.

Als wol of zijde na afloop van het pro- gramma WOOL of SILK nog te vochtig uit de machine komt, kan het wasgoed door het programma nog- maals te starten met extra ingestelde DRYNESS-functie en de droogtegraden MIN, MED of MAX nogmaals worden nagedroogd. Bij drogen van relatief droog wasgoed wordt de aan het begin weergegeven programmaduur na enige tijd gecorrigeerd.

Voorzichtig! Let er op dat bij de extra ingestelde DRYNESS-functie uw wollen of zijden wasgoed niet te droog wordt!

DELICATE

Voor bijzonder behoedzaam drogen van tere weefsels met het behandelingseti- ket ☐ en voor temperatuurgevoelig tex- tiel (bijv. acryl, viscose). Het programma wordt met gereduceerd verwarmings- vermogen uitgevoerd.

DELICATE is alleen zinvol bij een vulgewicht tot 3kg!

1. Op toets DELICATE drukken! Het symbool DELICATE verschijnt in het display.

BUZZER

Bij aflevering is de functie BUZZER ge- activeerd:

Na afloop van het droog-programma klinkt met tussenpozen een akoestisch signaal.

Bovendien klinkt er bij het indrukken van elke toets en elke programmawijziging met de programmakiezer een akoestisch signaal.

Met de toets BUZZER kan de functie BUZZER worden gedeactiveerd of weer geactiveerd. Als de functie geactiveerd is verschijnt in het display het symbool ⬆ BUZZER.

TIME

Voor de selectie van de programmaduur na instelling van het programma

TIME. Er kan gekozen worden voor een programmaduur van 10 min. tot 3 uur in stappen van 10 minuten.

1. Programmakiezer op programma ⏻ TIME zetten. In het display verschijnt 0.10 (komt overeen met programma ⚡ AFKOELEN).
2. Toets TIME net zo vaak indrukken tot de gewenste programmaduur in het display wordt weergegeven, bijv. 00.20 voor een programmaduur van 20 minuten.

Als er geen programmaduur wordt ingevoerd, is automatisch een programmaduur van 10 min. ingesteld.

Voor het instellen van de starttijdkeuze en de kinderbeveiliging zie hoofdstuk "Iron Aid, starttijdkeuze instellen" resp. "Kinderbeveiliging instellen".

Droogprogramma starten

Toets START/PAUZE indrukken. Het programma begint.

De indicatie programmaverloop geeft de voortgang van het droogproces weer. In het display lichten achtereenvolgens de symbolen voor DROGEN en

Y AFKOELEN op, het aantal druppels in de droogtegraadindicatie wordt met het vorderen van het droogproces steeds kleiner.

Programma wijzigen

Om een abusievelijk gekozen programma na de start van het programma te wijzigen, de programmakiezer eerst op OUIT draaien en vervolgens het programma opnieuw instellen (bij geactiveerde kinderbeveiliging niet mogelijk).

Een directe verandering van het programma na de programmastart is niet meer mogelijk. Als toch wordt geprobeerd het programma met de programmakiezer of met een extra functietoets (met uitzondering van de BUZZER-toets) te wijzigen, knippert de START/PAUZE-toets en verschijnt Err in het display. Het programma wordt daardoor echter niet beïnvloed.

Wasgoed toevoegen of voortijdig uitnemen

1. Vuldeur openen.

Waarschuwing! Wasgoed en tromm el kunnen heet zijn. Verbrandingsgevaar!

1. Wasgoed toevoegen of uitnemen.

2. Vuldeur goed dichtdrukken. De sluiting moet hoorbaar vastklikken.

3. Druk op toets START/PAUZE om het droogproces voort te zetten.

Droogprogrammaklaar/wasgoed uitnemen

Na afloop van het droogprogramma licht de indicatie ANTI-KREUK op in het display. Als BUZZER geactiveerd is klinkt met regelmatige tussenpozen een akoestisch signaal.

Het droogproces wordt automatisch gevolgd door een anti-kreukfase van ca. 30-minuten.

Tijdens de anti-kreukfase draait de trommel met tussenpozen. Op deze manier blijft het wasgoed los en kreukvrij. Het wasgoed kan tijdens de anti-kreukfase te allen tijde worden uitgenomen. (Om kreukvorming te voorkomen moet het wasgoed uiterlijk tegen het einde van de anti-kreukfase uit de machine worden gehaald.)

1. Vuldeur openen
2. Voor het wasgoed uit het apparaat wordt genomen, moeten de pluizen uit het microfijnfilter worden verwijderd, dit gaat het best met een vochtige hand (zie hoofdstuk "Reiniging en onderhoud").
3. Wasgoed uitnemen.
4. Programmakiezer op OUIT draaien.

Belangrijk! Na elk droogproces

• het microfijnfilter en de fijne zeef reinigen,

• het opvangreservoir legen (zie hoofdstuk "Reiniging en onderhoud").

• Vuldeur sluiten.

Reiniging en onderhoud

Pluizenzeven reinigen

Om een vlekkeloze werking van het apparaat te kunnen waarborgen, moeten de pluizenzeven in de deur en voor de trommel na elk Iron Aid- of droogprogramma worden gereinigd.

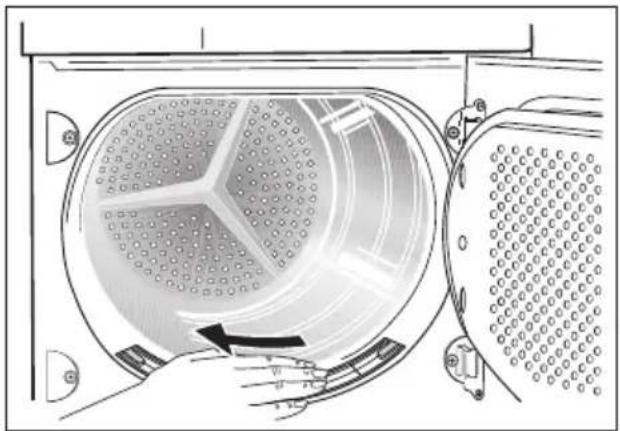

Let op! Het apparaat nooit gebruiken zonder pluizenzeven of met beschadigde of verstopte pluizenzeven.

1. Vuldeur openen
2. De pluizenzeef onder in de vulopening met een vochtige hand reinigen.

1. Pluizenzeef in de deur aan hand- greep naar boven uitnemen.
2. Pluizen van de pluizenzeef verwijderen, dit gaat het beste met een vochtige hand.
3. Pluizenzeef terugplaatsen.

Omgeving zeef reinigen

De omgeving van de zeef hoeft niet na elk droogproces gereinigd te worden, maar moet wel regelmatig gecontroleerd en, indien nodig, gereinigd worden.

De volgende handelingen moeten worden uitgevoerd, als de omgeving van het filter gereinigd moet worden:

1. Pluizenzeef verwijderen (zie hoofdstuk "Pluizenzeven reinigen").
2. Alle pluizen in de buurt van de zeef verwijderen, bij voorkeur met de stofzuiger.
3. Pluizenzeef terugplaatsen.

Deurrubber reinigen

Het deurrubber meteen na het Iron Aid-of droogprogramma met een vochtige doek afnemen.

Opvangreservoir legen

Na ieder droogproces het opvangreservoir legen.

Bij een vol opvangreservoir wordt een lopend programma automatisch onderbroken en licht de indicatie RESERVOIR op. Om het programma te kunnen voortzetten, dient eerst het opvangreservoir te worden geleegd.

Waarschuwing! Het condenswater is niet drinkbaar en niet geschikt voor het bereiden van levensmiddelen.

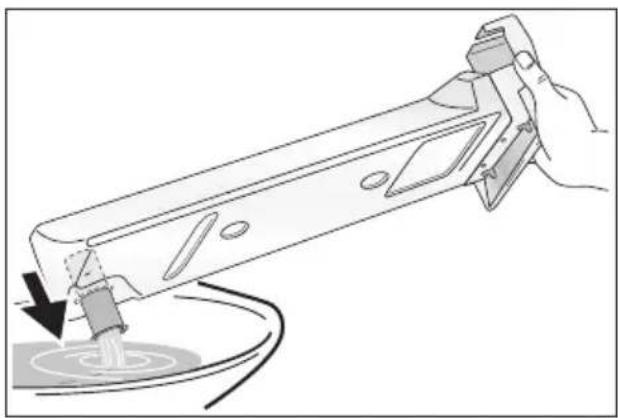

1. Lade met opvangreservoir in zijn geheel uitnemen (1) en de afvoertuit van het opvangreservoir tot de aanslag omhoogtrekken (2).

2. Condenswater in een gootsteen o.i.d. leeggieten.

3. De afvoertuit inschuiven en het op- vangreservoir terugplaatsen.

Als het programma als gevolg van een vol opvangreservoir is onderbroken: druk op toets START/PAUZE drukken om het droogproces voort te zetten.

Het opvangreservoir kan ca. 4 liter condenswater bevatten, voldoende voor ca. 6kg wasgoed, dat eerder op 1000 toeren/minuut is gecentrifugeerd.

1. Het condenswater kan als gedestilleerd water worden gebruikt, bijv. voor een stoomstrijkijzer en voor Iron Aid-programma's. Het condenswater echter eerst filteren om bezinksel en kleine pluizen te verwijderen.

Voor het filteren de meegeleverde kan gebruiken:

Het water uit het reservoir direct door het filter aan de bovenkant van de kan gieten.

Voordat u voor het eerst een Iron Aid-programma gaat gebruiken moet de watertank gevuld worden. Gebruik daarvoor het bijgeleverde gedestilleerde water, als er nog geen condenswater van eerdere droogprogramma's beschikbaar is (zie hoofdstuk "Reiniging en onderhoud, condensopvangreservoir leegmaken").

Als na selectie van een Iron Aid-programma de watertankindicatie in het display oplicht, moet de watertank worden gevuld met gedestilleerd water, anders kan er geen Iron Aid-programma worden gestart.

Let op! De watertank alleen vullen met gedestilleerd of gedemineraliseerd water. Geen leidingwater en geen additieven gebruiken! Ook het condenswater uit het opvangreservoir kan worden gebruikt, mits het eerst wordt gefilterd.

1. Lade met opvangreservoir iets uittrekken (1), dan vulopening van watertank naar voren trekken (2).

32 electrolux reiniging en onderhoud

1. Gedestilleerd water met meegeleverde kan tot de markering MAX in het reservoir vullen.
2. Vulopening en lade met opvangreservoir weer naar binnen schuiven.

De watertank bevat ca. 1,3 liter water, voldoende voor ongeveer 4-10 Iron Aid-programma's met stomen van kledingstukken, afhankelijk van de gekozen stoomhoeveelheid, het programma en bijbehorende stoomfasen tijdens de anti-kreukfase.

Aan de hand van de vulstandindicatie in het kijkglas kan de watervoorraad te allen tijde gemakkelijk worden gecontroleerd.

De maximale vulstand is gekenmerkt door een markering MAX.

Een overloopbeveiliging voorkomt dat het reservoir met te veel water wordt gevuld.

De watertankindicatie in het display licht op zodra de vulhoeveelheid in de tank aan het begin van het programma onder ca. 500 ml ligt (komt overeen met de maximaal benodigde hoeveelheid water voor het meest intensieve Iron Aid-programma inclusief anti-kreukfase). Onderbreking van een Iron Aid-programma vanwege een lege watertank is daarmee uitgesloten.

Legen van de watertank bij langere gebruikspauzes

Als gedurende een periode van meer dan drie weken geen Iron Aid-programma's worden uitgevoerd, moet de tank worden geleegd en zodra nodig weer met vers gedestilleerd water worden gevuld.

1. Sokkelklep voor de condensor openen (zie hoofdstuk. "Condensor reinigen") en opvangbak voor apparaat plaatsen.

2. Afvoerslang onder de condensor naar voren trekken (1).

3. Het stopje uit de slang trekken (2) en het water in de opvangbak laten lopen.

4. Vervolgens de slang weer sluiten en op zijn plaats schuiven.

5. Sokkelklep sluiten.

Als de indicatie CONDENSOR brandt, moet de condensor worden gereinigd.

Let op! Werking met een verstopte condensor kan schade toebrengen aan het apparaat. Bovendien verhoogt dit het energieverbruik.

1. Vuldeur openen.
2. Sokkelklep openen: daartoe ont-grendelingsknop aan de onderkant van de vulopening indrukken en de sokkelklep naar links openklappen.

3. De binnenkant van de klep en de ruimte vóór de condensor van plui- zen ontdoen. Het deurrubber met een vochtige doek afnemen.

4. De beide borgplaatjes naar binnen draaien.

5. Condensor aan de handgreep uit de sokkel trekken en horizontaal ver- plaatsen, om te voorkomen dat rest- water naar buiten loopt.

6. Om de condensor te legen deze ver- ticaal boven de gootsteen houden.

Let op! Voor het reinigen geen scherpe voorwerpen gebruiken. De condensor kan daardoor beschadigd raken.

1. Condensor reinigen.
   Bij voorkeur een handborstel gebruiken of met een handdouche krachtig afspoelen.
2. De condensor terugplaatsen en vergrendelen (de beide borgplaatjes naar buiten draaien tot ze vastklikken).
3. Sokkelklep sluiten.

Het apparaat draait niet zolang als de indicatie CONDENSOR brandt.

Let op! Het apparaat nooit zonder condensor in werking stellen.

Trommel reinigen

Let op! Trommel niet met schuur-middelen of staalwol reinigen.

Kalk in het water of wasverzorgingsmiddelen kunnen een nauwelijks zichtbare aanslag aan de binnenkant van de trommel vormen. De droogheidsgraad van het wasgoed kan dan niet meer betrouwbaar worden vastgesteld. Het wasgoed komt vochtiger uit de droger dan u verwacht.

De binnenkant van de trommel en de trommelribben met een huishoudschoonmaakmiddel (bijv. schoonmaakazijn) vochtig afnemen.

Bedieningspaneel en ommante- ling reinigen

Let op! Geen meubelonderhoudsmiddelen of agressieve reinigingsmiddelen voor de reiniging van het apparaat gebruiken.

Bedieningspaneel en ommanteling met een vochtige doek afnemen.

Lamp voor binnenverlichting vervangen

Let op: Het vervangen van de lamp voor de binnenverlichting dient te worden uitgevoerd door onze serviceafdeling.

Wat te doen als ...

Kleine storingen zelf oplossen

Als tijdens het gebruik een foutcode (E en een cijfer of letter) in het multidisplay wordt weergegeven: het apparaat uit- en weer inschakelen. Het programma opnieuw instellen. Toets START/PAUZE indrukken.

Als de storing opnieuw wordt weergegeven, neem dan contact op met de service-afdeling en noem de foutcode.

Storing Mogelijke oorzaak Oplossing
Apparaat werkt niet.	De stekker zit niet in het stop-contact of de zekering is niet in orde.Vuldeur is open. Vuldeur sluiten.Toets START/PAUZE ingedrukt?	De stekker in het stopcontact ste-ken. De zekering in de zekering-kast (huisinstallatie) controleren.Toets START/PAUZE opnieuw in-drukken.
De trommelverlichting werkt niet.	Programmakiezer op stand O UIT.Gloeilamp is defect.	Programmakiezer op een willekeu-rig programma zetten.Gloeilamp vervangen (zie volgend hoofdstuk).
Iron Aid-programma start niet	Watertank is leeg. Watertank vullen
Na een Iron Aid-programma heeft de kleding nog vouwen of is nog ge-kreukt.	Verkeerd programma gekozen (bijv. 📋 SYNTHETICS i.p.v. 📋 COTTON).Te geringe hoeveelheid stoom LOAD ingesteld.Te veel of te verschillende kle-dingstukken in de machine.Kleding pas na afloop van de anti-kreukfase uitgenomen.Kledingstukken niet op kleer-hangers gehangen en/of niet in vorm getrokken.Meerlagige kledingstukken ra-ken makkelijk uit hun vorm.	Textielsamenstelling in acht ne-men.Grotere hoeveelheid stoom LOAD instellen.Minder of vergelijkbare kleding-stukken in de machine doen.Kleding zo snel mogelijk na het be-gin van de anti-kreukfase snel stuk voor stuk uitnemen.Kledingstukken op kleerhangers hangen, knopen sluiten en kleding in vorm trekken.Meerlagige kledingstukken door nastrijken in vorm brengen.
Na een Iron Aid-programma heeft de kleding geen strijkvouwen meer.	Kleding wordt in het Iron Aid-programma ontkreukt.	Strijkvouwen na het Iron Aid-pro-gramma weer instrijken.
Droogresultaat voldoet niet.	Verkeerd programma gekozen.Pluizenzeven verstopt. Pluizenzeven reinigen.Condensor verstopt. Condensor reinigen.Onjuist vulgewicht.Ventilatieopeningen in de sok-kel afgedekt.Aanslag aan de binnenkant van de trommel of op de trommel-ribben.	Bij het volgende droogproces een ander programma kiezen (zie hoofdstuk “Programmaoverzicht”).Geadviseerd vulgewicht aanhouden.Ventilatieopeningen in de sokkel vrijmaken.Binnenkant van de trommel en trommelribben reinigen.Aanpassing met de extra functie ※ DRYNESS uitvoeren (zie hoofdstuk “Drogen, extra functies kiezen”).
Als op een toets wordt gedrukt, verschijnt Err in het multidisplay.	Bescherming van het wasgoed.Als het programma eenmaal is gestart, kan de extra functie niet meer worden ingesteld.	Programmakiezer op O UIT zetten. Het programma opnieuw instellen.
Het droogprogramma eindigt kort na de start van het programma. Indi-catie ☑ ANTI-KREUKFA-SE brandt.	Voor het gekozen programma is te weinig of te droog was-goed in de machine gedaan.	Tijdprogramma of een hogere droogtegraad (bijv. ☑ EXTRA i.p.v. ☑ CUPBOARD) selecteren.
Programma blijft staan, de indicatie RESERVOIR brandt.	Opvangreservoir is vol.	Opvangreservoir legen, aansluitend het programma met de toets START/PAUZE starten.
Indicatie programmaduur verandert sprongsgewijze of blijft langere tijd staan.	Afhankelijk van het soort was-goed, het vulgewicht en de vochtigheidsgraad volgt een automatische correctie van de duur van het programma.	Automatisch proces, dit is geen storing in het apparaat.
Droogproces duurt ongewoon lang.Let op:Na ca. 5 uur eindigt het droogproces automatisch (zie “Droogproces beëindigd”).	Pluizenzeven verstopt. Pluizenzeven reinigen.Condensor verstopt. Condensor reinigen.Toets ☑ DELICATE ingedrukt en vulgewicht te hoog.Vulgewicht te hoog. Vulgewicht verminderen.Wasgoed niet voldoende ge-centrifugeerd.	Kledingstukken op kleurechtheid controleren. Alleen kledingstukken met vergelijkbare kleuren gelijktijdig behandelen.
Kleurveranderingen Kleurechtheid van textiel.

Technische gegevens

CE

Dit apparaat is in overeenstemming met de volgende EG-richtlijnen:

• 73/23/EEG van 19.02.1973 Laagspanningsrichtlijn
• 89/336/EEG van 03.05.1989 EMC- richtlijn inclusief aangepaste richtlijn 92/31/EEG
• 93/68/EEG van 22.07.93 CE-marke-ringsrichtlijn

Hoogte x breedte x diepte 85 x 60 x 60 cm
Diepte bij geopende vuldeur 109 cm
Hoogteverstelbaarheid 1,5 cm
Ledig gewicht ca. 46kg
Vulgewicht (programma-afhankelijk)1)	max. 6kg
Energieverbruik volgens IEC 1121 e.v.(6kg katoen, gecentrifugeerd op 1000 toeren,Programma 🎨 COTTON 🎨 CUPBOARD)	3,7kWh
Toepassingsgebied Huishouden
Toegestane omgevingstemperatuur + 5 °C tot + 35 °C

1) Afwijkende vulgewichtindicaties in sommige landen vinden hun oorsprong in verschillende meetmethoden.

Verbruikswaarden

De verbruikswaarden zijn onder nor- momstandigheden bepaald. Zij kunnen bij gebruik in het huishouden afwijken.

Programma	Vulgewicht in kg	Energieverbruik in kWh
CATTON CUPBOARD1)	63,7
CATTON DAMP1)*	63,0
SYNTHETICS CUPBOARD2)	31,4

1) op 1000 toeren gecentrifugeerd
2) op 1200 toeren gecentrifugeerd
*) komt overeen met het programma KATOEN STRIJKDROOG ♦♦

Veiligheidsaanwijzingen voor de installatie

- Let op! Het apparaat mag slechts rechtopstaand worden vervoerd.

- Voor ingebruikname moeten alle de- len van de transportbeveiliging zijn verwijderd. Anders kan dit leiden tot beschadiging van het apparaat.

- Het apparaat mag niet worden ingebouwd.

- Controleer vóór de ingebruikname of de op het typeplaatje van het apparaat vermelde nominale spanning en stroomsoort overeenkomen met de netspanning en stroomsoort op de plaats van installatie. De vereiste elektrische afzekering is eveneens op het typeplaatje aangegeven.

- De stekker altijd in een volgens de voorschriften geinstalleerd randge-aard stopcontact steken. De fabrikant wijst elke verantwoordelijkheid voor schade of letsel van de hand, welke ontstaat door het niet in acht nemen van de hierboven genoemde veiligheidsvoorschriften.

- Bij vaste aansluiting: een vaste aan-sluiting mag alleen door een erkend elektrotechnicus worden geïnstalleerd.

- Het apparaat niet in een ruimte plaatsen waar het kan gaan vriezen.

- Het apparaat niet opstellen achter - een af te sluiten deur, - een schuifdeur, - een deur met een scharnier dat te- genover het scharnier van het ap- paraat ligt.

- De deur van het apparaat mag niet kunnen worden geblokkeerd door woningdeuren of deuren van andere apparaten.

- Het apparaat niet op hoogpolige vloerbedekking plaatsen. Belemmering van de luchtcirculatie bij de ventilatieopeningen.

- Let op dat het apparaat niet op het aansluitsnoer staat.

- Het apparaat waterpas opstellen.

Transportbeveiliging verwijderen

Let op! Voor de ingebruikname absoluut alle delen van de transport-beveiliging verwijderen!

1. Vuldeur openen.

2. Plakband van de bovenzijde van de trommel verwijderen.

3. Folieslang met de polystyreenvulling uit de droger trekken.

Elektrische aansluiting

Gegevens over netspanning, stroomsoort en vereiste zekering zijn op het typeplaatje aangegeven. Het typeplaatje is bij de vuldeur aangebracht (zie hoofdstuk "Beschrijving van het apparaat").

Let op:

De stekker moet na het installeren van het apparaat toegankelijk blijven.

Apparaat juist afstellen

De vier voetjes van het apparaat zijn vooraf ingesteld.

Grote oneffenheden kunnen door afzonderlijk instellen van de in hoogte verstelbare schroefvoetjes opgevangen worden. Hiervoor het apparaat een klein stukje optillen en de verstelbare schroefvoetjes naar boven of beneden draaien.

Let op! Oneffenheden van de grond niet wegwerken door het plaatsen van stukjes hout, karton of dergelijke, maar door het instellen van de in hoogte verstelbare schroefvoetjes.

Deuraanslag verwisselen

De aanslag van de machinedeur kan verplaatst worden om eventueel het in- en uitladen van het wasgoed te verge- makkelijken.

Het verplaatsen van de deuraanslag mag niet worden uitgevoerd als zich aan de tegenoverliggende kant van de aanslag een tegenoverliggende deur bevindt.

Waarschuwing! Het verplaatsen van de deuraanslag mag uitsluitend door een vakman worden uitgevoerd. Wend u, indien nodig, tot onze klantenservice.

Extra leverbare accessoires

Via de onderdelenservice of de vakhandel zijn de volgende accessoires leverbaar:

Montagesets was/-droogzuilen

Met deze montagesets kan de Iron Aid samen met een Electrolux-wasauto-maat (60cm breed, voorlader) tot een ruimtebesparende was-/droogzuil wor-den gecombineerd. De wasautomaat staat onder, de Iron Aid boven. Er zijn twee uitvoeringen leverbaar:

- zonder blad

- met uittrekbaar blad

Lees de bij de montageset geleverde gebruiksaanwijzing aandachtig door.

België

WAARBORGVOORWAARDEN

Onze toestellen worden met de grootst mogelijke zorgvuldigheid geproduceerd. Desondanks kan het voorkomen dat er een defect optreedt. Onze klantendienst zal dit op verzoek herstellen, zowel binnen als buiten de waarborgtermijn. De levensduur van het toestel wordt daardoor niet negatief beïnvloed.

Onderstaande waarborgvoorwaarden zijn gestoeld op de EU Richtlijn 99/44/EG en het Burgerlijk Wetboek. De daaruit voortvloeiende rechten blijven onverlet.

Ook de waarborgverplichtingen van de verkoper naar de eindgebruiker blijven onaangetast.

Voor dit toestel verlenen wij waarborg volgens onderstaande voorwaarden:

1. Wij verhelpen kosteloos met inachtneming van de voorwaarden 2 tot en met 15 gebreken aan het toestel die zich openbaren binnen 24 maanden vanaf de datum van levering aan de eindgebruiker. Deze waarborgvoorwaarden zijn niet van toepassing in geval van professioneel of daarmee gelijk te stellen gebruik.
2. De waarborgprestatie houdt in dat het toestel kosteloos wordt teruggebracht in de toestand die het had voor het defect optrad. Gebrekkige onderdelen worden hersteld of vervangen. Kosteloos vervangen onderdelen worden ons eigendom.
3. Het gebrek moet terstond gemeld worden, om mogelijke verdere schade te voorkomen.
4. Voor een beroep op waarborg dient het aankoopbewijs met aankoop- en/of leveringsdatum te worden overlegd.
5. De waarborg heeft geen betrekking op schade aan kwetsbare onderdelen, zoals (vitrokeramisch) glas, kunststof, rubber, die ontstaan is door onzorgvuldig gebruik
6. De waarborg heeft geen betrekking op kleine afwijkingen van de gestelde kwaliteit die voor de waarde en deugdelijkheid van het toestel onbeduidend zijn.

7. De waarborg geldt evenmin voor schade veroorzaakt door:

8. chemische en elektrochemische inwerking van water,

9. abnormale milieuomstandigheden in het algemeen
   • voor het toestel oneigenlijke bedrijfsomstandigheden

10. contact met agressieve stoffen.

11. De waarborg heeft geen betrekking op gebreken door transportschade die buiten onze verantwoordelijkheid is ont-staan, niet vakkundige installatie of montage, verkeerd gebruik, gebrekkig onderhoud, of het niet in acht nemen van de gebruiks- of montageaanwij-zingen.

12. Het recht op waarborg vervalt wanneer het defect werd veroorzaakt door herstelling of ingrepen door derden die niet bevoegd of niet deskundig zijn, of wanneer het toestel voorzien werd van toebehoren of onderdelen die niet origineel zijn en daardoor een defect veroorzaken.

13. Toestellen die gemakkelijk kunnen worden vervoerd dienen te worden overhandigd of gezonden naar onze klantendienst. Herstelling ter plaatse kan slechts worden gevraagd voor grote of ingebouwde toestellen.

14. Indien het toestel zodanig is ingebouwd, ondergebouwd, opgehangen of geplaatst dat de benodigde tijd voor het in- en uitbouwen samen meer dan 30 minuten bedraagt, dan worden de hierdoor ontstane extra kosten aan de gebruiker in rekening gebracht. Schade die ontstaat door abnormale in- of uitbouw komt ten laste van de gebruiker.

15. Indien binnen de waarborgperiode de herstelling van hetzelfde gebrek meermaals mislukt of de herstellingkosten disproportioneel zijn wordt in overleg met de gebruiker een gelijkwaardige vervanging geleverd. In geval van vervanging behouden we ons het recht voor om een vergoeding te rekenen naar rato van de verstreken gebruikspériode.

16. Herstelling onder waarborg heeft geen verlenging van de waarborgtermijn noch aanvang van een nieuwe waarborgtermijn tot gevolg.

17. Op herstellingen geven wij een waarborg van 12 maanden, uitsluitend op hetzelfde gebrek.

18. Verdere of andere rechten, in het bijzonder vergoeding van schade ontstaan buiten het toestel, zijn uitgesloten voor zover een aansprakelijkheid niet wettelijk is vastgelegd. In geval van aansprakelijkheid zal een vergoeding de aankoopwaarde van het toestel niet overtreffen.

Deze waarborgvoorwaarden gelden voor in België gekochte en/of in gebruik zijnde toestellen. Indien een toestel naar het buitenland wordt gebracht dient de gebruiker na te gaan of het toestel voldoet aan de technische voorwaarden ( o.a. spanning, frequentie, installatievoorschriften, gassoort, klimaatomstandigheden) in het betreffende land. Voor in het buitenland aangeschafte toestellen dient de gebruiker zich zelf te vergewissen van de bepalingen in België. Noodzakelijke of gewenste aanpassingen vallen niet onder de waarborg, en kunnen niet altijd worden aangebracht.

Ook na afloop van de waarborgtermijn staat onze klantendienst u ter beschikking.

Adres Klantendienst:

ELECTROLUX HOME PRODUCTS BELGIUM

Bergensesteenweg, 719

1502 LEMBEEK

Tel.: [phone]

Service

Controleer bij technische storingen eerst of u met behulp van de gebruiks-aanwijzing (hoofdstuk "Wat u moet doen als...") het probleem zelf kunt oplossen.

Wanneer u het probleem niet kunt op-lossen, neemt u contact op met onze klantenservice of met een van onze servicepartners.

Om u snel te kunnen helpen, hebben wij de volgende gegevens nodig:

• Modelaanduiding
• Productnummer (PNC)

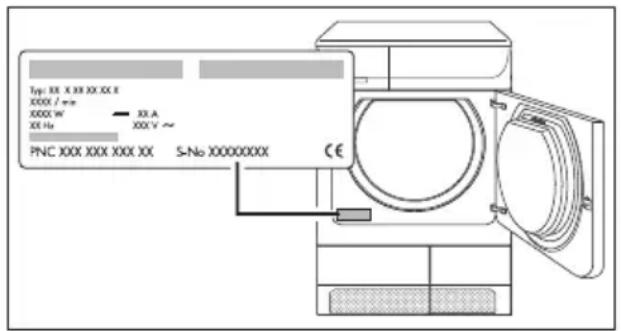

  – Serienummer (S-No.) (u vindt deze nummers op het type- plaatje)
• Soort storing
• Eventuele foutmelding die het apparaat weergeeft

Om ervoor te zorgen dat u de benodigde identificatienummers van uw apparaat bij de hand heeft, raden wij u aan deze hier te noteren:
