Type product	Wasdroger
Merk	Electrolux
Model	EDE67550
Installatietype	Vrijstaand
Droogsysteem	Condensor
Capaciteit	7 kg
Energie-efficiëntieklasse	C
Jaarlijks energieverbruik	504 kWh
Afmetingen (H x B x D)	85 cm x 60 cm x 58 cm
Gewicht	40 kg
Voeding	230 V, 10 A
Geluidsniveau	65 dB(A)
Aantal programma's	15
Belangrijkste programma's	Katoen, Synthetisch, Fijne was, Wol, Anti-allergie, Snel 30 min
Extra functies	Keertrommel, Anti-kreuk, Startuitstel, Kinderslot
Trommelmateriaal	Roestvrij staal
Maximale centrifugesnelheid	1400 tpm
Condensorreiniging	Zelfreinigende condensor
Watertank	3,5 L
Deurscharnier	Omkeerbaar

Veelgestelde vragen - EDE67550 ELECTROLUX

Heeft de Electrolux EDE67550 een afvoer nodig?

Nee, het is een condensorwasdroger. Dit betekent dat het vocht opvangt in een tank die u periodiek leegt, geen afvoer nodig.

Wat is de capaciteit van de EDE67550?

Het heeft een 7 kg capaciteit, geschikt voor kleine tot middelgrote huishoudens.

Hoe reinig ik de condensor?

Dit model heeft een zelfreinigende condensor die de condensor automatisch met water spoelt; controleer en reinig echter periodiek het filter en de warmtewisselaar.

Welke energieklasse heeft deze droger?

Het heeft energieklasse C, met een geschat jaarlijks verbruik van 504 kWh.

Kan ik wol items drogen in deze droger?

Ja, het heeft een speciaal Wolprogramma voor het zachte drogen van wol.

Heeft het een kinderslot?

Ja, het heeft een kinderslot functie om onbedoeld gebruik te voorkomen.

Hoe leeg ik de watertank?

Trek de watertank aan de onderkant voor eruit, leeg hem en schuif hem terug. De indicator waarschuwt wanneer deze vol is.

Is de deur omkeerbaar?

Ja, het deurscharnier is omkeerbaar, zodat u de droger in krappe ruimtes kunt installeren.

Wat is het geluidsniveau?

Het werkt op ongeveer 65 dB(A), wat standaard is voor dit type apparaat.

Hoe download ik de handleiding?

U kunt de PDF-handleiding gratis downloaden van notice-facile.com of rechtstreeks van de Electrolux supportwebsite.

GEBRUIKSAANWIJZING EDE67550 ELECTROLUX

Ga voor meer van onze ideeën naar www.electrolux.com

Inhoud

Belangrijke veiligheidsinformatie 2

Productbeschrijving 4

Bedieningspaneel 5

Voordat u de droger in gebruik neemt

5

Wasgoed sorteren en voorbereiden 5

Programmatabel 6

Dagelijks gebruik 8

Reiniging en onderhoud 10

Wat moet u doen als... 11

Machine-instellingen 12

Belangrijke veiligheidsinformatie

Belangrijk! In het belang van uw veiligheid en om een correct gebruik te kunnen waarborgen is het van belang dat u, alvorens het apparaat te installeren en in gebruik te nemen, deze gebruiksaanwijzing, inclusief de tips en waarschuwingen, grondig doorleest. Om onnodige vergissingen en ongevallen te voorkomen is het belangrijk ervoor te zorgen dat alle mensen die het apparaat gebruiken, volledig bekend zijn met de werking ervan en de veiligheidsvoorzieningen. Bewaar deze instructies en zorg ervoor dat zij bij het apparaat blijven als het wordt verplaatst of verkocht, zodat iedereen die het apparaat gedurende zijn hele levensduur gebruikt, naar behoren is geïnformeerd over het gebruik en de veiligheid van het apparaat.

Algemene veiligheid

• Het is gevaarlijk om de specificaties te wijzigen of om te proberen op enigerlei wijze veranderingen aan te brengen aan dit apparaat.
• Dit apparaat is niet bedoeld voor gebruik door personen (met inbegrip van kinderen) met beperkte lichamelijke of verstandelijke vermogens of een gebrek aan ervaring en kennis, tenzij dit onder toezicht gebeurt van een voor hun veiligheid verantwoordelijke persoon of tenzij zij van een dergelijke persoon instructie hebben ontvangen over het gebruik van het apparaat.
• Zorg ervoor dat kleine huisdieren niet in de trommel klimmen. Controleer om dit te voorkomen de trommel vóór gebruik.
• Voorwerpen als munten, veiligheidsspelden, spijkers, schroeven, stenen of andere harde, scherpe materialen kunnen grote schade aan het apparaat toebrengen en mogen niet in het apparaat terechtkomen.
• Om brandgevaar te voorkomen door te lang drogen, dient het apparaat niet gebruikt te worden om de volgende voorwerpen te drogen: Kussens, gewatteerde dekens en dergelijke (deze artikelen zorgen voor ophoping van hitte).
• Artikelen van schuimrubber (latexschuim), douchemutsjes, waterdichte kleding, artikelen met een rubberbinnenkant en kleding of kussens met vulling van schuim-rubber dienen niet in de droogtrommel te worden gedroogd.
• Het apparaat dient na gebruik, bij reiniging en bij onderhoud altijd afgesloten te worden van stroomvoorziening.
• Probeer in geen geval zelf de machine te repareren. Reparaties die door niet-deskundige personen uitgevoerd worden, kunnen tot schade of letsel leiden. Neem contact op met een Klantenservice bij u in de buurt. Vraag altijd om originele vervangingsonderdelen.
• Artikelen die zijn bevuild met stoffen als spijsolie, aceton, benzine, petroleum, vlekkenverwijderaars terpentine, boenwas en boenwasverwijderaars dienen alvorens in de droogtrommel te worden gedroogd, te worden gewassen in heet water met een extra hoeveelheid wasmiddel.
• Explosiegevaar: droog nooit voorwerpen in de wasdroger die in aanraking zijn geweest met ontvlambare oplosmiddelen (petroleum, spiritus, producten voor chemische reiniging en dergelijke). Aangezien deze bestanddelen vluchtig zijn, kunnen ze een explosie veroorzaken. Droog alleen voorwerpen in de wasdroger die met water gewassen zijn.
• Brandgevaar: voorwerpen die vlekken bevatten of gedrenkt zijn in plantaardige of bakolie vormen een gevaar voor brand en mogen niet in de wasdroger geplaatst worden.
• Als u uw was met vlekkenverwijderaar heeft gewassen, moet u een extra spoelcyclus uitvoeren voordat u uw was in de wasdroger laadt.
• Zorg ervoor dat er geen aanstekers of lucifers in de zakken zijn achtergebleven van kleding die in de wasdroger geladen wordt.

⚠ Waarschuwing! Stop een wasdroger nooit voor het einde van een droogcyclus, tenzij alle voorwerpen snel uit de trommel verwijderd en uitgehangen worden, zodat de hitte wordt verdreven. Brandgevaar!

• Gevaar voor elektrische schokken! Spuit geen waterstralen op het apparaat.
• Het laatste deel van een droogcyclus vindt plaats zonder warmte (koelcyclus) om ervoor te zorgen dat de artikelen uiteindelijk een temperatuur hebben waarbij is gewaarborgd dat de artikelen niet worden beschadigd.
• Zorg voor een goede ventilatie in de ruimte waar het apparaat geïnstalleerd is om het terugstromen van gassen van apparaten in de ruimte die op andere brandstoffen werken, zoals open haarden, te voorkomen.

Installatie

- Dit apparaat is zwaar. Wees voorzichtig als u het apparaat verplaatst.

• Controleer bij het uitpakken van het apparaat of dit niet is beschadigd. Gebruik het apparaat bij twijfel niet en neem contact op met de Klantenservice.
• Alle verpakkingsmaterialen en transportbouten moeten vóór het gebruik worden verwijderd. Als dit wordt nagelaten kan dit ernstige schade aan het product en andere eigendommen tot gevolg hebben. Zie het desbetreffende hoofdstuk in de gebruiksaanwijzing.
• Eventuele voor de installatie van het apparaat noodzakelijke elektrotechnische werkzaamheden, moeten worden uitgevoerd door een gekwalificeerde elektricien.
• Er moet voor gezorgd worden dat het apparaat niet op het aansluitsnoer komt te staan.
• Als het apparaat op een tapijtvloer wordt geplaatst, dient de hoogte van de stelpoo-tjes te worden aangepast om de lucht toch goed te kunnen laten circuleren.
• Controleer na de installatie van het apparaat dat het niet op het aansluitsnoer of de toevoerslang staat of drukt.
• Als de wasdroger bovenop een wasmachine wordt geplaatst, is het noodzakelijk de stapelkit te gebruiken (optioneel accessoire).

Gebruik

• Dit apparaat is bestemd voor huishoudelijk gebruik. Het is niet toegestaan het apparaat te gebruiken voor andere doeleinden dan waarvoor het is bestemd.
• Was alleen textiel dat geschikt is voor machinaal drogen. Volg de instructies op het wasvoorschrift in de kleding.
• Droog geen ongewassen artikelen in de wasdroger.
• Doe niet te veel wasgoed in de machine. Zie het desbetreffende hoofdstuk in de gebruiksaanwijzing.
• Kleding die druipnat is mag niet in de droger worden geplaatst.
• Kledingstukken die in aanraking zijn geweest met vluchtige aardolieproducten mogen niet in de wasdroger gedroogd worden. Als vluchtige reinigingsvloeistoffen zijn gebruikt, dient u ervoor te zorgen dat de vloeistof uit het kledingstuk is verwijderd voordat u het in de machine doet.

• Trek de stekker nooit aan het snoer uit het stopcontact; maar aan de stekker zelf.
• Gebruik de wasdroger nooit als het elektrische snoer, het bedieningspaneel, het bovenblad of de sokkel beschadigd zijn, zodat de binnenkant van de wasmachine toegankelijk is.
• Wasverzachters of soortgelijke producten dienen te worden gebruikt zoals gespecificeerd in de wasverzachterinstructies.
• Let op – heet oppervlak: Raak het oppervlak van het dekseltje van de deurverlichting niet aan wanneer de verlichting ingeschakeld is. 1)
• Heet oppervlak: Raak de achterkant van het apparaat niet aan wanneer het in gebruik is!

Veiligheid van kinderen

- Deze machine is niet bedoeld voor gebruik door jonge kinderen of verstandelijk gehandicapten zonder toezicht.

• Kinderen zijn zich vaak niet bewust van de gevaren die elektrische apparaten met zich meebrengen. Houd kinderen uit de buurt, om te voorkomen dat ze met het apparaat spelen.
• De verpakkingsmaterialen (zoals plasticfolie en polystyreen) kunnen gevaarlijk zijn voor kinderen - verstikkingsgevaar! Houd deze materialen buiten het bereik van kinderen.
• Berg alle wasmiddelen op een veilige plaats op, buiten het bereik van kinderen.
• Zorg ervoor dat kinderen of huisdieren niet in de trommel kunnen klimmen.

Productbeschrijving

1 Bedieningspaneel 2 Deur 3 Plusfilter 4 Typeplaatje

5 Verstelbare pootjes 6 Ventilatieopeningen aan de zijkanten/ventilatieopeningen aan de achterkant 7 Ringmoer

1) Alleen drogers die zijn uitgerust met inwendige trommelverlichting.

8 Verlichting

Bedieningspaneel

Voordat u de droger in gebruik neemt

Om eventuele restanten, die ontstaan zijn tijdens de fabricage, te verwijderen, de trommel van de droger afvegen met een vochtige

doek of een korte cyclus (ca. 30 min.) met vochtige lappen in de trommel laten draaien.

Wasgoed sorteren en voorbereiden

Het wasgoed sorteren

- Sorteer op weefseltype:

- Katoen/linnen voor programma's in de programmagroep KATOEN.

- Gemengde en synthetische stoffen voor programma's in de programmagroep SYNTHETISCH.

- Sorteren op onderhoudslabel: De onderhoudslabels betekenen:

Drogen in de wasdroger in principe mogelijk

Drogen op normale temperatuur

Drogen op een lagere temperatuur (druk op de DELICAAT -toets!)

Drogen in de wasdroger is niet mogelijk

Belangrijk! Stop geen nat wasgoed in de machine als niet op het onderhoudslabel vermeld is dat het geschikt is om gedroogd te worden in een wasdroger.

Deze machine kan gebruikt worden voor al wasgoed dat voorzien is van het label "geschikt om gedroogd te worden in een wasdroger".

- Droog nieuw, gekleurd textiel niet samen met lichtgekleurd wasgoed. De kleur van textiel kan afgeven.

- Droog geen katoenen jersey en gebreide kleding met het programma EXTRA DROOG. Deze stukken kunnen krimpen!

- Wollen en wolachtige stoffen kunnen gedroogd worden met het WOL-programma.

Wasgoed voorbereiden

- Om te voorkomen dat was verstrikt raakt: sluit ritsen, knoop dekbedovertrekken dicht en sluit losse riemen of strikken (bijv. van schorten).

- Maak zakken leeg. Verwijder metalen voorwerpen (paperclips, veiligheidsspelden etc.).

- Keer voorwerpen met dubbellaagse weefsels binnenstebuiten (bijv. met katoen afgewerkte anoraks, de katoenlaag moet aan de buitenkant zitten). Deze weefsels drogen dan beter.

Belangrijk! Doe niet te veel wasgoed in de machine. Houd de max. belading van 7 kg aan.

Het gewicht van wasgoed

Type was-goed	Gewicht
Badjas 1200 gram
Servet 100 gram
Dekbedover-trek	700 gram
Laken 500 gram
Kussensloop 200 gram

Type was-goed	Gewicht
Tafelkleed 250 gram
Badstof hand-doek	200 gram
Theedoek 100 gram
Nachthemd 200 gram
Damesslips 100 gram
Herenover-hemd	600 gram
Herenover-hemd	200 gram
Herenpyjama 500 gram
Bloes 100 gram
Herenonder-goed	100 gram

Programmatabel

Program-ma's	max. belading (droog gewicht)	Extra functies/opties Toepassing/eigenschappen	[SC22]
KATOEN EXTRADROOG	7 kg	DELICAAT 🎨ANTI-KREUK 📄, ZOEMER 📄, STARTUIT-STEL ⏻	Grondig drogen van dik of meerlaags textiel, bijv. badstof artikelen, badjas-sen.	[1XHS]
KATOEN INTENSIEF DROOG	7 kg	DELICAAT 🎨ANTI-KREUK 📄, ZOEMER 📄, STARTUIT-STEL ⏻	Grondig drogen van dik of meerlaags textiel, bijv. badstof artikelen, badjas-sen.	[1XCCD]
KATOEN KASTDROOG 1)	7 kg	DELICAAT 🎨ANTI-KREUK 📄, ZOEMER 📄, STARTUIT-STEL ⏻	Grondig drogen van textiel van gelijke dikte, bijv. badstof artikelen, brei-goed, handdoeken.	[1XCTV]
KATOEN VOCHTIG 1)	7 kg	DELICAAT 🎨ANTI-KREUK 📄, ZOEMER 📄, STARTUIT-STEL ⏻	Voor dun textiel dat nog gestreken moet worden, bijv. gebreide article- len, katoenen overhemden.	[24H6]
KATOEN STRIJK-DROOG 1)	7 kg	DELICAAT 🎨ANTI-KREUK 📄, ZOEMER 📄, STARTUIT-STEL ⏻	Voor dunne stoffen die nog gestre- ken moeten worden, bijv. gebreide artikelen, katoenen overhemden.	[CVTK]
Program-ma's	max. belading (droog gewicht)	Extra functies/opties Toepassing/eigenschappen		[5x88]
SYNTHETISCH △EX-TRA DROOG [IMAGE]	3 kg	DELICAAT *ANTI-KREUK [IMAGE], ZOEMER, STARTUIT-STEL [IMAGE]	Grondig drogen van dik of meerlaags textiel, bijv. truien, beddengoed, ta-fellinnen.	[SCX7]
SYNTHETISCH △KASTDROOG [IMAGE] 1)	3 kg	DELICAAT *ANTI-KREUK [IMAGE], ZOEMER, STARTUIT-STEL [IMAGE]	Voor dunne stoffen die niet gestreken worden, bijv. easy care shirts, tafel-kleden, babykleertjes, sokken, linge-rie met baleinen of met beugels.
SYNTHETISCH △STRIJK-DROOG [IMAGE]	3 kg	DELICAAT *ANTI-KREUK [IMAGE], ZOEMER, STARTUIT-STEL [IMAGE]	Voor dunne stoffen die nog gestre-ken moeten worden, bijv. gebreide artikelen, katoenen overhemden.	[84T6]
30' (TIJD) 7 kg		DELICAAT *ANTI-KREUK [IMAGE], ZOEMER, STARTUIT-STEL [IMAGE]	Voor verder drogen van afzonderlijke stukken wasgoed.	[8T22]
MIX [IMAGE]-MENGD)	3 kg	DELICAAT3) *ANTI-KREUK [IMAGE], ZOEMER, STARTUIT-STEL [IMAGE]	Voor het drogen van katoenen en synthetische stoffen, op lagere tem-peratuur.
ANTI-KREUK [IMAGE]	1 kg (of 5 over hem den)	DELICAATAutomatisch) *ANTI-KREUK [IMAGE], ZOEMER [IMAGE], STARTUITSTEL [IMAGE]	Speciaal programma met anti-kreuk-mechanisme voor strijkvrij textiel zoals overhemden en bloezen; om makkelijker te kunnen strijken. Het resultaat hangt af van het soort textiel en de kwaliteit ervan. (Het laadvolu-me komt overeen met ong. 5 tot 7 overhemden.) Aanbeveling: doe kle-dingstukken direct na het centrifuge-ren in de droger. Als ze eenmaal droog zijn, haal de kledingstukken er dan onmiddellijk uit en hang ze op een kleerhanger.	[9A44]
JEANS [IMAGE]	7 kg	DELICAAT *ANTI-KREUK [IMAGE], ZOEMER, STARTUIT-STEL [IMAGE]	Voor vrijetijdskleding, zoals jeans, sweatshirts, enz., van verschillende materiaaldikte (bijv. bij de kraag, manchetten en naden).	[9ZBW]

Programma's	max. belading (droog gewicht)	Extra functies/opties Toepassing/eigenschappen	Onderhoudsmerkteken
WOL	1 kg	DELICAAT ZOEMER , STARTUITSTEL	WOL is een speciaal programma voor het kort behandelen van wollen kledingstukken met warme lucht na- dat ze aan de lucht zijn gedroogd, gedragen, of langere tijd zijn be- waard. De wolvezels worden glad- gemaakt en de wol wordt zacht en behaaglijk.
AFKOELING	7 kg	ZOEMER	Speciaal programma van ongeveer 10 minuten, voor het opfrissen of voorzichtig reinigen van textiel met in de handel verkrijgbare producten voor chemische reiniging. (Gebruik alleen producten die door de fabri- kant geschikt zijn verklaard voor de droger; lees de gebruiksaanwijzin- gen van de fabrikant voor gebruik.)

1) In overeenstemming met IEC61121 2) kies de optie DELICAAT 3) Automatisch

Dagelijks gebruik

Machine inschakelen

Draai de programmakeuzeknop op een programma. De machine is ingeschakeld.

Het programma selecteren

Gebruik de programmakeuzeknop om het gewenste programma te selecteren.

Extra functies selecteren

U kunt kiezen uit de volgende extra functies:

toets 1 - DELICAAT 🌿 toets 2 - ANTI-KREUK 📊 toets 3 - ZOEMER 🏠 toets 5- STARTUITSTEL 🏠

DELICAAT

Als deze toets wordt ingedrukt vindt het drogen plaats bij een lagere temperatuur, voor fijne artikelen. Het bijbehorende lampje gaat branden. Deze functie kan ook worden gebruikt voor tijdgestuurd drogen.

ANTI-KREUK LANG

Met de functie "anti-kreuk lang" wordt de antikreukfase (30 min.) na het drogen uitgebreid met 60 minuten. De trommel draait gedurende deze fase met onderbrekingen. Hierdoor blijft het wasgoed los en kreukt het niet. Deze fase duurt in totaal 90 minuten. Het wasgoed kan tijdens de antikreukfase te allen tijde uit de machine gehaald worden.

Als de functie actief is, brandt het Anti froissage (antikreuk)lampje.

ZOEMER

Wanneer de droogcyclus beëindigd is, klinkt er een intermitterend geluidssignaal. Door de toets ALARME (zoemer) in te drukken, wordt het geluidssignaal in de volgende gevallen uitgeschakeld:

• bij het selecteren van het programma
• bij het indrukken van de knoppen
• wanneer de programmakeuzeknop in een andere positie wordt gedraaid tijdens het programma of wanneer u een optieknop tijdens de cyclus indrukt
• aan het einde van het programma. Het bijbehorende lampje gaat branden.

Startuitstel

i Met de toets Startuitstel kunt u de start van een programma 3, 6 of 9 uur uitstellen.

1. Selecteer het programma en de extra functies.
2. Druk zo vaak als nodig op de toets Startuitstel (de lampjes laten zien welke uitsteltijd is gekozen).
3. Om de timer van de uitgestelde start te activeren drukt u op de Start/Pauze-toets. De lampjes 9h 6h 3h veranderen elke drie uur tot de tijd nadert om de cyclus te starten.

Het programma starten

Druk op de START PAUZE -toets. Het programma wordt gestart.

De fase van het programma wordt aangegeven met bijbehorende lampjes. Van boven naar beneden, van DROGEN (lampje 10), AFKOELING, (lampje 11) naar ANTI-KREUK/EINDE (lampje 12).

Het programma veranderen

Als u een verkeerd programma hebt gestart, kunt u dit wijzigen. Zet eerst de programmakeuzeknop op "O" UIT. Het programma wordt geannuleerd.

Als het programma eenmaal begonnen is, kan het niet meer veranderd worden. Als toch wordt geprobeerd het programma op de programmakeuzeknop te wijzigen of als er op een functietoets (met uitzondering van de ZOEMER -toets) wordt gedrukt, dan gaat boven de START PAUZE -toets tijdelijk een geel lampje knipperen. Het droogprogramma wordt hierdoor echter niet beïnvloed (wasgoedbescherming).

Droogcyclus voltooid / wasgoed uit de trommel halen

Als de droogcyclus klaar is, gaan de lampjes ANTI-KREUK/EINDE en FILTER branden. Als de zoemerfunctie ingeschakeld is, klinkt er gedurende één minuut een geluidssignaal met onderbrekingen.

De droogcycli worden automatisch gevolgd door een anti-kreuk fase die ongeveer 30 minuten duurt. De trommel draait gedurende deze fase met onderbrekingen. Hierdoor blijft het wasgoed los en kreukt het niet. Het wasgoed kan tijdens de anti-kreukfase te allen tijde uit de machine gehaald worden. (Het wasgoed moet op zijn laatst tegen het einde van de anti-kreukfase uit de trommel gehaald worden om te voorkomen dat het gaat kreuken.) Als de functie ANTI-KREUK functie is gekozen, wordt de anti-kreukfase met 60 minuten verlengd.

1. Open de deur.
2. Haal het wasgoed uit de trommel.
3. Verwijder het filter nadat de kledingstukken uit de machine zijn gehaald. Maak het filter schoon.

⚠ Waarschuwing! Controleer voordat u het filter terugplaatst dat zich niets in de filterbehuizing bevindt. 4. Draai de programmakeuzeknop op "O" (UIT).

Belangrijk! Maak het filter na elke droogcyclus schoon. 5. Sluit de vuldeur.

Reiniging en onderhoud

⚠ Waarschuwing! De wasdroger mag niet worden gebruikt als er industriële chemische reinigingsmiddelen zijn gebruikt!

Het pluisfilter schoonmaken

Het filter verzamelt alle pluizen die zich tijdens het drogen ophopen. Om te garanderen dat de droger perfect werkt, moet het pluisfilter na elke droogcyclus worden gereinigd.

Het waarschuwingslampje FILTER 📍 brandt om u daaraan te herinneren.

Let op! Gebruik de droger nooit zonder pluisfilter of met beschadigd of verstopt pluisfilter.

Open de vuldeur en haal het wasgoed uit de trommel.

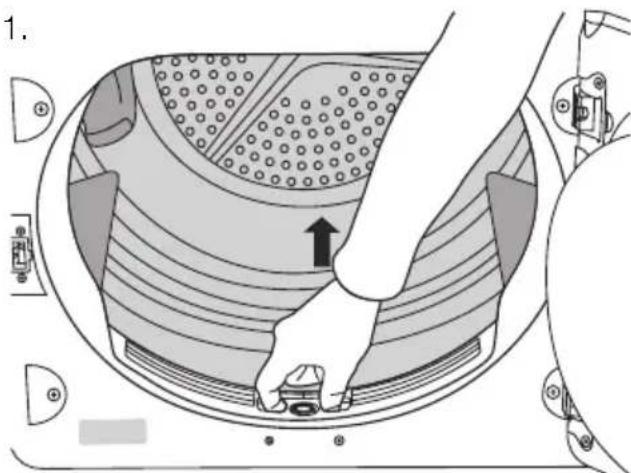

1. Haal het filter, dat is ingebouwd in het onderste deel van de vulopening, eruit.

Open het filter door de knop, tussen twee gleuven, met de vingers in te drukken. Maak het filter schoon met een vochtige hand of doekje. Na verloop van tijd ontstaat er aanslag van restanten wasmiddel op de filters. Maak als dit gebeurt het filter schoon met warm water en een borstel. Sluit het filter en vergeet het niet terug te plaatsen.

⚠ Waarschuwing! Controleer voordat u het filter terugplaatst dat zich niets in de filterbehuizing bevindt.

1. Het filter kan maar aan een kant worden geplaatst. Als de positie niet klopt, steekt het filter uit.

Als het filter niet vastklikt op zijn plaats, kan de vuldeur niet worden gesloten.

De deur schoonmaken

Maak geregeld de binnenkant van de deur schoon om pluizen te verwijderen. Zorgvul-

Dig reinigen zorgt voor een correcte manier van drogen.

De trommel reinigen

Let op! Gebruik geen schuurmiddelen of staalwol om de trommel schoon te maken. Kalk in het water of reinigingsproducten kunnen een nauwelijks zichtbare aanslag op de binnenkant van de trommel achterlaten. De waarneming van de droogtegraad van het wasgoed is dan niet meer betrouwbaar. Het wasgoed is vochtiger dan verwacht wanneer het uit de droger wordt gehaald.

Gebruik een standaard huishoudelijk reinigingsmiddel (bijv. op azijn gebaseerd reinigingsmiddel) om de binnenkant van de trommel en de trommelribben af te vegen.

Het bedieningspaneel en de behuizing schoonmaken

Let op! Gebruik geen meubelreinigers of agressieve reinigingsmiddelen om de machine schoon te maken. Gebruik een vochtige doek om het bedieningspaneel en de behuizing af te vegen.

Wat moet u doen als...

Zelf problemen oplossen

Probleem Mogelijke	porzaak Oplossing
Droger doet het niet.	Stekker zit niet in het stopcontact of de zekering werkt niet goed.	Steek de stekker in het stopcontact. Controleer de zekering in de zekeringenkast (huisinstallatie).
	De vuldeur staat open. Sluit de vuldeur.
	Heeft u de START PAUZE -toets ingedrukt?	Druk nogmaals op de START PAUZE -toets.
Droogresultaten niet naar tevredenheid.	Verkeerde programma geselecteerd.	Selecteer een ander programma wanneer u de volgende keer droogt (zie het hoofdstuk "Programmatabel").
	Pluisfilter verstopt. Maak het pluisfilter schoon.
	Te grote hoeveelheid wasgoed.	Houd u aan de geadviseerde beladingsvolumes.
	Ventilatieopeningen zijn afge-dekt.	Maak de ventilatieopeningen vrij.
	Aanslag op binnenkant oppervlak trommel of trommelribben.	Reinig het oppervlak aan de binnenkant van de trommel en de trommelribben.
	Geleiding van water op installatieplaats verschilt van standaardinstellingen van machine.	Herprogrammeer de standaardinstelling voor de droogtegraad (zie het hoofdstuk "Programma-opties").
Vuldeur sluit niet. Filter zit niet op zijn plaats.		Installeer het filter op de juiste plaats.
Droogcyclus eindigt kort nadat het programma start.Probleem Mogelijke	Niet voldoende wasgoed geladen of de geladen was is te droog voor het geselecteerde programma.borzaak Oplossing	Selecteer een tijdgestuurd programma of een hogere droogtegraad (bijv. EXTRA DROOG in plaats van KASTDROOG ).
De droogcyclus duurt onge-woon lang. Opmerking: Na on-geveer 5 uur stopt de droogcyclus automatisch.	Filter verstopt. Maak het filter schoon.
	Laadvolume te groot. Verminder laadvolume.
	Wasgoed niet voldoende ge-centrifugeerd.	De was moet grondig gecentri-fugeerd zijn.

Het lampje van de binnenverlichting vervangen

Gebruik alleen lampjes die speciaal ontworpen zijn voor wasdrogers. Deze speciale lampjes zijn verkrijgbaar bij de Klantenservice, ET nr. 112 552 000-5.

Waarschuwing! Als het apparaat is ingeschakeld, gaat de binnenverlichting 4 minuten nadat de deur is gesloten automatisch uit.

Waarschuwing! Gebruik geen gewone gloeilampen! Deze ontwikkelen te veel hitte en kunnen de machine beschadigen!

Waarschuwing! Voordat u het lampje vervangt, de stekker uit het stopcontact halen.

1. Schroef het dekseltje van het lampje los (dit kunt u vinden direct achter de vuldeur, aan de bovenkant; zie deel "Beschrijving van de machine".)
2. Vervang het kapotte lampje.
3. Schroef het dekseltje weer vast.

Controleer of de o-ringpakking correct geplaatst is voordat u het dekseltje van de deurverlichting weer vastschroeft. Gebruik de droger niet als de o-ringpakking op het dekseltje van de deurverlichting ontbreekt.

Waarschuwing! Om

veiligheidsredenen moet het dekseltje stevig worden vastgedraaid. Als dat niet gebeurd is, mag de droger niet gebruikt worden.

Machine-instellingen

ZOEMERSIGNAAL permanent uit

1. Draai de programmakeuzeknop op een willekeurig programma.
2. Druk tegelijkertijd op de toetsen DELICAAT en ANTI-KREUK en houd deze ongeveer 5 seconden ingedrukt.
3. Standaard staat de zoemer altijd uit. U kunt de toets ZOEMER gebruiken om het geluid in- of uit te schakelen, maar deze selectie wordt door de machine niet in het geheugen opgeslagen.

Waterhardheid

Water bevat een variabele hoeveelheid kalksteen en minerale zouten waarvan de hoeveelheden variëren afhankelijk van geografische locaties, waardoor de geleidingswaarden ervan variëren. Relevante variaties op de geleiding van het water vergeleken met de door de fabrikant vastgestelde geleiding kan enigszins van invloed zijn op de restvochtigheid van het wasgoed aan het einde van de

cyclus. Met uw droger kunt u de gevoeligheid van de droogsensor afstellen op basis van de geleidingswaarden van het water.

1. Draai de programmakeuzeknop op een willekeurig programma.
2. Druk tegelijkertijd op de toetsen ANTI-KREUK en START PAUZE en houd deze ongeveer 5 seconden ingedrukt. De huidige instelling wordt met lampjes weergegeven: ANTI-KREUK/EINDE – lage geleiding <300 micro S/cm, AFKOELING – gemiddelde geleiding 300-600 micro S/cm, DROGEN – hoge geleiding >600 micro S/cm
3. Druk net zo lang op de START PAUZE-toets totdat het gewenste niveau is ingesteld.
4. Druk om de instelling op te slaan tegelijkertijd op de toetsen ANTI-KREUK en START PAUZE of draai de knop op "O" (UIT).

Technische gegevens

CE

Hoogte x breedte x diepte 85 x 60 x 58 cm

Volume trommel 108 liter

Diepte met vuldeur open 109 cm

De hoogte kan worden afgesteld met 1,5 cm

Laadvolume (afhankelijk van het programma) 1)

Spanning 230 V

Benodigde zekering 16 A

Totaal vermogen 2600 W

Energiezuinigheidsklasse C

Energieverbruik (7 kg katoen, voorgecentrifugeerd op 1000 tpm) 2)

Gemiddeld jaarlijks energieverbruik 263,1 kWh

Gebruik: huishoudelijk

Toegestane omgevingstemperatuur: +5°C tot +35°C

Verbruikswaarden: De verbruikswaarden zijn vastgesteld op basis van standaardcondities. Deze kunnen afwijken bij bediening van de machine in huishoudelijke omstandigheden.

Programma	Energieverbruik in kWh / gemiddelde droogtijd in min.
Katoen Kastdroog2)	3,9 / 95 (7 kg lading voorgecentrifugeerd opj 1000 tpm)
Katoen Strijkdroog2)	3,05 / 75 (7 kg lading voorgecentrifugeerd op 1000 tpm)
Synthetica Kastdroog2)	1,15 / 30 (3 kg lading voorgecentrifugeerd op 1200 tpm)

1) In sommige landen kunnen andere laadvolumegegevens nodig zijn, vanwege andere meetmethodes. 2) In overeenstemming met EN 61121

Installatie

Belangrijk! Het apparaat moet getransporteerd worden in verticale positie.

Plaatsing van het apparaat

• Voor uw gemak wordt geadviseerd de machine dichtbij de wasmachine te plaatsen.
• De wasdroger moet op een schone plaats worden geïnstalleerd, waar geen vuilophoping kan plaatsvinden.
• Lucht moet vrij kunnen circuleren rond het hele apparaat. Belemmer het voorste luchtrooster en het achterste luchtrooster niet.
• Om trillingen en geluid tot een minimum te beperken wanneer de droger in gebruik is,

moet deze op een stabiel horizontaal vlak geplaatst worden.

- Zodra het apparaat op zijn definitieve plaats staat, dient gecontroleerd te worden of de droger wel helemaal horizontaal staat met behulp van een luchtbelwaterpas. Is dit niet het geval, stel dan de stelpootjes af totdat dit wel het geval is.

- De pootjes mogen nooit verwijderd worden. Belemmer de speling tussen het apparaat en de vloer niet met hoogpolig tapijt, houten strips of dergelijke. Hierdoor kan er hitte worden opgebouwd die storing kan veroorzaken bij de bediening van dit apparaat.

Belangrijk! De hete lucht die door de wasdroger wordt uitgestoten kan temperaturen bereiken tot 60 °C. Het apparaat mag daarom niet geïnstalleerd worden op vloeren die niet bestendig zijn tegen hoge temperaturen.

Bij het bedienen van de trommeldroger mag de kamertemperatuur niet lager liggen dan +5°C en niet hoger dan +35°C, omdat dit de prestaties van het apparaat in de weg kan staan.

! Waarschuwing! Als het apparaat verplaatst moet worden moet dit verticaal gebeuren. ! Waarschuwing! Het apparaat mag niet worden geplaatst achter een afsluitbare deur, een schuifdeur of een deur met scharnieren aan de tegenovergestelde zijde als die van het apparaat.

Verwijdering van de transportbeveiliging

Let op! Voordat u de droger in gebruik neemt moeten alle transportbeveiligingen verwijderd worden.

1. Open de vuldeur.
2. Trek de repen plakband los van de binnenkant van de machine, boven op de trommel.
3. Verwijder de plastic folie en de polystyreen vulling van de machine.

Het aansluiten van de ventilatieslang

Om de installatie te vereenvoudigen kunt u kiezen uit ventilatie-uitgangen: een aan de achterkant, en de andere aan de linker- en rechterkant. Sluit de slang aan op de uitgang die het handigst is door de ringmoer (A) uit de ventilatie-uitgang aan de achterkant te trekken en deze op de slang te schroeven en hem stevig op zijn plaats te duwen. De niet-gebruikte ventilatie-uitgangen moeten nu worden afgesloten met de speciale bijgeleverde afdekkingen.

Als de slang te lang is en de kamertemperatuur laag is, kan het vocht in de slang condenseren tot water. Dit is een onvermijdelijk natuurlijk verschijnsel. Om te voorkomen dat dit water in de slang blijft staan of terugstroomt naar de wasdroger, is het raadzaam om een klein gaatje (diam. 3 mm) te boren in het laagste punt van de slang en er een kleine bak onder te plaatsen. (Zie afbeelding, punt B).

Als de ventilatieslang eenmaal op de droger is aangesloten, laat hem dan tot aan het gewenste uitlaatpunt lopen, en zorg ervoor dat de totale lengte minder is dan 2 meter, en dat hij niet meer dan twee bochten bevat. Wat betreft de uitlaat zelf, als u heeft gekozen voor een vast rooster aan de wand of het raam, kan een goede plaatselijke doe-het-zelfzaak u de benodigde fittingen en installatieadvies verschaffen.

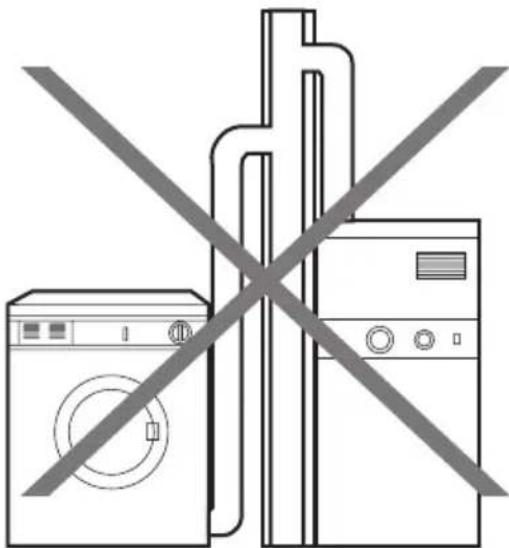

Waarschuwing! Het is belangrijk om de ventilatieslang niet te bevestigen aan

bijvoorbeeld een afzuigkap, een schoorsteen of een rookkanaal dat ontworpen is om uitlaatgassen van een apparaat dat brandstof verbruikt af te voeren.

Merk op dat om condensatieproblemen te vermijden het van belang is dat de droger is uitgerust met de flexibele slang om zijn "uitlaatgassen" ten minste tot voorbij keukenonderdelen af te voeren; bij voorkeur buiten de keuken. Om te voorkomen dat het apparaat oververhit raakt, is het van belang dat de stoomafvoer niet wordt belemmerd. Daarom moet in het geval van een permanente slang die aan een buitenmuur of plafond is bevestigd een afvoercapaciteit van ten minste 150 m3/uur worden gegarandeerd. Als de droger is geïnstalleerd nabij keukenonderdelen, zorg er dan voor dat de ventilatieslang niet wordt platgedrukt. Als de slang gedeeltelijk wordt platgedrukt, zal de droogefficiëntie worden verminderd, wat leidt tot langere droogtijden en een hoger energieverbruik. Als de slang volledig wordt platgedrukt kan de veiligheidsuitschakeling waarmee de machine is uitgerust in werking treden. Bij het bedienen van de wasdroger mag de kamertemperatuur niet lager liggen dan +5°C en niet hoger dan +35°C, omdat dit de prestaties van het apparaat kan beïnvloeden.

Deur omkeren

Om het in- en uitladen van het wasgoed te vergemakkelijken kan de deur worden omgekeerd. De draairichting van de deur mag alleen worden veranderd door een gekwalificeerd vakman. Neem contact op met de

service-afdeling. De kosten voor het veranderen van de draairichting van de deur zijn voor u.

Elektrische aansluiting

Details over het voltage, soort stroom en de zekeringen vindt u op het typeplaatje. Het typeplaatje is vlakbij de vulopening gemonteerd (zie hoofdstuk "Productbeschrijving"). Sluit de machine aan op een geaard stopcontact, in overeenstemming met de geldende bedradingsvoorschriften.

Waarschuwing! De fabrikant kan niet aansprakelijk gesteld worden voor schade of letsel die voortkomen uit het niet opvolgen van bovengenoemde veiligheidsmaatregelen. Indien de voedingskabel moet worden vervangen, dan MOET dit gebeuren door onze Klantenservice.

Waarschuwing! De stekker moet na het installeren van de machine toegankelijk zijn.

Speciale accessoires Stapelkit

Via uw dealer is een speciale stapelkit verkrijgbaar om het mogelijk te maken de droger bovenop een wasmachine (voorlader) met een diepte van het deksel tussen 48 en 60 cm te plaatsen. Lees de bij de kit geleverde gebruiksaanwijzing zorgvuldig door.

Milieu

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijke negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalverwerking. Voor gedetailleerdere informatie over het recyclen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekocht.

Verpakkingsmaterialen

De verpakkingsmaterialen zijn milieuvriendelijk en kunnen worden gerecycled. De kunststofonderdelen zijn gemarkeerd, bijv. >PE<, >PS<, enz. Gooi het verpakkingsmateriaal in de daarvoor bedoelde container bij uw plaatselijke afvaldienst.

Waarschuwing! Als u uw oude apparaten afvoert, verwijder dan de

hoofdkabel en voer deze samen met de stekker af. Verwijder de deurhaak en zorg ervoor dat deze niet langer kan worden afgesloten om te voorkomen dat jonge kinderen in het apparaat opgesloten raken.

Milieutips

• In de droger wordt uw wasgoed pluizig en zacht. Daarom heeft u bij het wassen geen wasverzachter nodig.
• Uw droger werkt het zuinigst als u:
• de ventilatieopeningen in de sokkel altijd vrijhoudt;
• u zich aan de in het programma-overzicht aanbevolen laadvolumes houdt;
• het filter na elke droogcyclus schoonmaakt;
• het wasgoed goed centrifugeert voordat u het in de droger stopt. Voorbeeld: Verbruiksgegevens - afhankelijk van centrifugetoerental - voor 7 kg wasgoed, gedroogd met het programma KATOEN (cotton) KASTDROOG.

Voorcentrifugeren Droogcyclus
Toeren per minuut	Restvochtigheid		Energie in kWh
	in liter als %
1000 4,20 60 3,9
1400 3,64 52 3,7

Onderhoud

Indien zich technische problemen voordoen, controleer dan eerst of u ze zelf kunt oplossen met behulp van de bedieningsinstructies - zie hoofdstuk Wat moet u doen als...

Als u het probleem niet zelf kunt oplossen, neem dan contact op met de Klantenservice of een van onze geautoriseerde dealers. Om u snel te kunnen helpen, hebben wij de volgende informatie nodig:

• Modelbeschrijving
• Productnummer (PNC)
• Serienummer (S No. staat op het typeplaatje op het apparaat - zie hoofdstuk Productbeschrijving) om de plaats te vinden
• Soort storing
• De foutmeldingen die op het display worden weergegeven. Om de noodzakelijke referentienummers van uw apparaat bij de hand te hebben, adviseren wij u ze hier te noteren:

Modelbeschrijving:

Productnummer:

S No:

U kunt toebehoren, verbruiksproducten en onderdelen bestellen via onze webwinkel op: www.aeg-electrolux.be
