GEBRUIKSAANWIJZING WAHT-SBP2 SONY

Een 7.1-kanaalssysteem gebruiken .... 6

Uitpakken 6

Aansluiten 7

Het draadloze systeem instellen ..... 9

Problemen oplossen 12

Specificaties 14

Onderdelenlijst 16

Informal Doc Statement (informele conformiteitsverklaring (Doc)) ....Einde document

WAARSCHUWING

Stel het toestel niet bloot aan regen of vocht om het risico op brand of elektrocutie te verminderen.

Installeer het toestel niet in een te kleine ruimte zoals een boekenrek of een inbouwkast.

Om brand te voorkomen mogen de verluchtingsopeningen van het toestel niet worden afgedekt met kranten, tafelkleedjes, gordijnen enz. Plaats geen open vlammen zoals van een brandende kaars op het toestel.

Stel het toestel niet bloot aan vocht of water om het risico op brand of elektrische schokken te verminderen. Plaats evenmin met vloeistof gevulde voorwerpen zoals een vaas op het toestel.

Alleen voor gebruik binnenshuis.

Voor klanten in de VS

Dit symbool dient om de gebruiker te waarschuwen voor de aanwezigheid van ongeïsoleerde "gevaarlijke voltages" in het product die voldoende hoog kunnen zijn om een risico op elektrische schokken te vormen voor personen.

Dit symbool dient om de gebruiker kennis te geven van de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies in de literatuur bij het toestel.

Eigenaarsbewijs

Het model- en serienummer staan achteraan op het toestel vermeld. Noteer het serienummer in de ruimte hieronder. Gebruik deze nummers als referentie als u uw Sony-verdeler contacteert over dit product.

Modelnr. WAHT-SBP2

Serienr. ____

De volgende FCC-verklaring geldt enkel voor de versie van dit model die werd geproduceerd voor verkoop in de VS. Andere versies beantwoorden mogelijk niet aan de technische regelgeving van de FCC.

OPMERKING:

Dit toestel werd getest en voldoet aan de beperkingen voor digitale apparatuur van klasse B, conform deel 15 van het FCC-reglement. Deze beperkingen zijn opgesteld om redelijke bescherming te bieden tegen schadelijke interferentie bij een residentiële installatie. Dit apparaat produceert, gebruikt en straalt mogelijk radiofrequentie-energie uit. Indien het apparaat niet wordt geïnstalleerd en gebruikt volgens de instructies, kan dit storende effecten veroorzaken voor radiocommunicatie. Er is echter geen enkele garantie dat er bij een bepaalde installatie geen storingen optreden.

Indien deze apparatuur toch schadelijke storingen in radio- of televisieontvangst veroorzaakt, wat kan worden vastgesteld door de apparatuur uit en weer in te schakelen, wordt de gebruiker geadviseerd de storing te corrigeren via een of meer van de volgende maatregelen:

• De ontvangstantenne anders richten of verplaatsen.
• De afstand tussen het toestel en de ontvanger vergroten.
• Het toestel in een stopcontact steken van een andere stroomkring dan deze waarop de ontvanger is aangesloten.
• Een verdeler of een ervaren radio/tv-technicus raadplegen.

OPGELET

Wij waarschuwen u dat wijzigingen of aanpassingen die niet uitdrukkelijk in deze handleiding worden goedgekeurd uw bevoegdheid om dit apparaat te gebruiken kunnen tenietdoen.

Belangrijke veiligheidsinstructies

1) Lees deze instructies.
2) Bewaar deze instructies.
3) Let op alle waarschuwingen.
4) Volg alle instructies.
5) Gebruik dit toestel niet in de buurt van water.
6) Maak het toestel alleen schoon met een droge doek.
7) Blokkeer geen ventilatieopeningen. Installeer het toestel volgens de instructies van de fabrikant.
8) Installeer het toestel niet in de buurt van warmtebronnen zoals radiatoren, warmteroosters, kachels of andere toestellen (inclusief versterkers) die warmte opwekken.
9) Omzeil de veiligheidsfunctie van de gepolariseerde of geaarde stekker niet. Een gepolariseerde stekker heeft twee polen, waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee polen en een derde contact voor randaarde. De brede pool of het randaardecontact is voorzien voor uw veiligheid. Als de bijgeleverde stekker niet in uw stopcontact past, raadpleegt u een elektricien voor vervanging van het ongeschikte stopcontact.
10) Zorg ervoor dat er niet over het netsnoer kan worden gelopen of dat het niet geklemd kan raken, met name bij de stekker, het stopcontact of bij het punt waar het netsnoer het toestel verlaat.
11) Gebruik alleen de door de fabrikant opgegeven onderdelen/accessoires.
12) Gebruik deze alleen met de steekwagen, de standaard, het statief, de beugel of de tafel opgegeven door de fabrikant of verkocht bij het toestel. Wees bij het gebruik van een steekwagen voorzichtig als u het toestel verplaatst om verwondingen door omvallen te voorkomen.

13) Haal de stekker uit het stopcontact tijdens onweer of als het toestel gedurende een langere periode niet wordt gebruikt.

14) Laat elk onderhoud over aan bevoegd onderhoudspersoneel. Onderhoud is nodig als het toestel op de een of andere manier beschadigd is geraakt, bijvoorbeeld wanneer het netsnoer of de stekker is beschadigd, er vloeistof of voorwerpen in het toestel zijn terechtgekomen, het toestel aan regen of vocht is blootgesteld, niet normaal functioneert of is gevallen.

Voor de draadloze zendontvanger (EZW-RT10/EZW-RT10A)

Dit toestel mag niet samen worden geplaatst of gebruikt met een andere antenne of zender.

Dit toestel beantwoordt aan de beperkingen opgelegd door de FCC die werden opgesteld voor ongecontroleerde toestellen inzake blootstelling aan straling, en beantwoordt aan de richtlijnen van de FCC inzake blootstelling aan radiofrequencies (RF) in bijvoegsel C tot OET65.

Dit toestel moet geïnstalleerd en bediend worden met minstens 20 cm ruimte tussen de radiator en uzelf (uitgezonderd lichaamsdelen: handen, polsen, voeten en enkels).

Voor klanten in Canada

Voor de draadloze zendontvanger (EZW-RT10/EZW-RT10A)

Deze digitale apparatuur van klasse B voldoet aan de Canadese norm ICES-003.

Dit toestel beantwoordt aan de RSS-Gen (algemene vereisten en informatie voor de certificatie van toestellen voor radiocommunicatie) van de IC-regelgeving. De bediening is onderhevig aan volgende twee voorwaarden: (1) dit toestel mag geen storingen veroorzaken, en (2) dit toestel moet storingen accepteren, inclusief storingen die een ongewenste werking van dit toestel kunnen veroorzaken.

Dit toestel beantwoordt aan de IC-beperkingen die werden opgesteld voor ongecontroleerde toestellen inzake blootstelling aan straling, en beantwoordt aan RSS-102 van de IC-richtlijnen inzake blootstelling aan radiofrequencies (RF). Dit toestel moet geïnstalleerd en bediend worden met minstens 20 cm ruimte tussen de radiator en uzelf (uitgezonderd lichaamsdelen: handen, polsen, voeten en enkels).

Voor klanten in Europa

Bericht voor klanten: de volgende informatie is enkel van toepassing voor toestellen die verkocht werden in landen waar de EU-richtlijnen gelden.

De fabrikant van dit product is Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan. De geautoriseerde vertegenwoordiging voor EMC en product veiligheid is Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Duitsland. Voor service- of garantiezaken verwijzen wij u graag naar de adressen in de afzonderlijke service/garantie documenten.

CE!

Hierbij verklaart Sony Corporation dat het toestel in overeenstemming is met de essentiële eisen en de andere relevante bepalingen van richtlijn 1999/5/EG. Nadere informatie kunt u vinden op: http://www.compliance.sony.de/

Dit product is bedoeld voor gebruik in de volgende landen:

GB, IE, IS, DE, CH, AT, LI, NL, LU, BE, FR, IT, MT, ES, PT, GR, CY, DK, SE, NO, FI, EE, LV, LT, PL, CZ, HU, SI, BG, RO, SK

Kennisgeving voor klanten in Frankrijk

De WLAN-functie van dit toestel is uitsluitend bestemd voor gebruik binnen gebouwen. Gebruik van de WLAN-functie van dit toestel buiten gebouwen is verboden op het Franse grondgebied. Zorg ervoor dat de WLAN-functie van dit toestel is uitgeschakeld voor u dit toestel buiten gebouwen gebruikt. (ART Besluit 2002-1009 zoals geamendeerd door ART Besluit 03-908 betreffende gebruiksbeperkingen van radiofrequenties).

Kennisgeving voor klanten in Italië

Gebruik van het RLAN-netwerk wordt geregeld:

• wat privégebruik betreft, door het Wettelijke decreet van 1.8.2003, nr. 259 ("Code voor elektronische communicatie"). Artikel 104 in het bijzonder geeft aan wanneer een algemene goedkeuring op voorhand moet worden verkregen en Art. 105 wanneer vrij gebruik is toegelaten;
• wat betreft de voorziening aan het publiek van RLAN-toegang voor telecom-netwerken en diensten, door het ministeriële decreet van 28.5.2003, zoals geamendeerd, en Art. 25 (algemene goedkeuring voor elektronische communicatienetwerken en diensten) van de code voor elektronische communicatie.

Kennisgeving voor klanten in Cyprus

De eindgebruiker moet de RLAN-apparaten (of WAS of WiFi) inschrijven bij het Departement van elektronische communicatie (Department of Electronic Communications) (P.I. 6/2006 en P.I. 6A/2006).

P.I. 6/2006 is de regeling betreffende radiocommunicatie (categorieën van stations onderworpen aan algemene autorisatie en registratie) van 2006. P.I. 6A/2006 is de Algemene autorisatie voor het gebruik van radiofrequenties door Radio Local area Networks en door Wireless Access Systems, inclusief Radio Local Area Networks (WAS/RLAN).

Kennisgeving voor klanten in Noorwegen

Gebruik van deze radio-apparatuur is niet toegelaten in het geografische gebied binnen een straal van 20 km vanaf het centrum van Ny-Ålesund, Svalbard.

Voor klanten in Singapore

Voorzorgsmaatregelen

Stroombronnen

• Het toestel blijft onder netspanning staan zolang de stekker in het stopcontact zit, ook al is het toestel zelf uitgeschakeld.
• De stekker wordt gebruikt om het toestel los te koppelen; verbind het toestel daarom met een stopcontact waar u gemakkelijk bij kunt. Indien u een afwijking opmerkt aan het toestel, trekt u het snoer onmiddellijk uit het stopcontact.

Plaatsing

• Zet het toestel niet op plaatsen neer waar het wordt blootgesteld aan direct zonlicht, stof, vocht of extreme kou.
• Wees voorzichtig met het plaatsen van het systeem op een speciaal behandelde vloer (was, olie, gepolijst enz.). Er kunnen namelijk vlekken of verkleuringen ontstaan.
• Zorg voor een goede luchtventilatie om warmteontwikkeling in het toestel te voorkomen.

• Zet het systeem niet op een zacht of wollig oppervlak (een tapijt of deken) of tegen gordijnen, waardoor de ventilatiegaten geblokkeerd kunnen worden.

• Installeer het systeem niet in de buurt van warmtebronnen zoals radiatoren of heteluchtblazers of op een plaats waar het is blootgesteld aan directe zonnestraling, overmatig stof, mechanische trillingen of schokken.

• Zet het systeem niet schuin. Het systeem is ontworpen voor gebruik in horizontale stand.
• Houd het systeem uit de buurt van apparatuur waarin een krachtige magneet wordt gebruikt, zoals een grote luidspreker of microgolfoven.
• Plaats geen zware voorwerpen op het systeem.
• Als u meer dan een set van S-AIR-producten gebruikt, zet deze dan uit de buurt van elkaar om overspraak te voorkomen.
• Installeer deze surroundversterker en S-AIR-producten minstens 50 cm verwijderd van mensen.
• Plaats geen met vloeistof gevulde voorwerpen zoals een vaas op het toestel om elektrocutie of brand te voorkomen.
• Plaats het systeem niet op een tapijt, dit kan namelijk verkleuringen veroorzaken.
• Als u meer dan een surroundversterker gebruikt, plaats de ene versterker dan niet op de andere.

Reiniging

Reinig de behuizing alleen met een zachte droge doek. Gebruik geen schuursponsje, schuurpoeder of oplosmiddelen, zoals alcohol of benzine.

Veiligheid

• In het geval er vloeistof of een voorwerp in de behuizing terechtkomt, moet u de stekker uit het stopcontact trekken en het toestel eerst door een deskundige laten nakijken, alvorens het weer in gebruik te nemen.
• Trek de stekker uit het stopcontact als u denkt het toestel geruime tijd niet te gebruiken. Om de aansluiting op het stopcontact te verbreken, moet u alleen de stekker vastnemen. Trek nooit aan het snoer zelf.

Verwijdering van oude elektrische en elektronische apparaten (Toepasbaar in de Europese Unie en andere Europese landen met gescheiden ophaalsystemen)

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudelijk afval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. De recycling van materialen draagt bij tot het vrijwaren van natuurlijke bronnen. Voor meer details in verband met het recyclen van dit product, neemt u contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

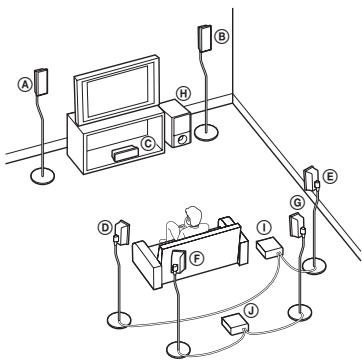

Een 7.1-kanaalssysteem gebruiken

De draadloze surroundluidsprekerkit (Wireless Surround Speaker Kit) (WAHT-SBP2) bevat twee surroundachterluidsprekers en een surroundversterker. Door deze kit samen te gebruiken met een Sony Home Theatre System, kunt u genieten van het realistische surroundgeluid van een 7.1-kanaalssysteem.

* Alleen Noord-Amerikaanse en Europese modellen.

Luidsprekerkabels (2)

Gebruiksaanwijzing (1)

Aansluiten

Sluit de surroundversterker aan op uw S-AIR-hoofdapparaat.

Verwijder de netsnoeren van alle S-AIR-producten uit de stopcontacten voordat u met de installatie begint.

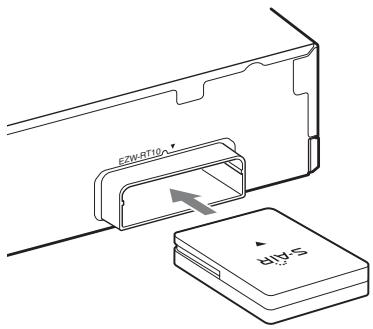

1 Plaats de draadloze zendontvanger in de sleuf aan de achterkant van de surroundversterker.

Opmerking

• Raak de aansluitingen van de draadloze zendontvanger niet aan.
• Stem de richting van de ▼-markeringen op elkaar af.
• Plaats geen ander apparaat dan de draadloze zendontvanger in de EZW-RT10-sleuf.

Achterpaneel van de surroundversterker

EZW-RT10 dIP-S

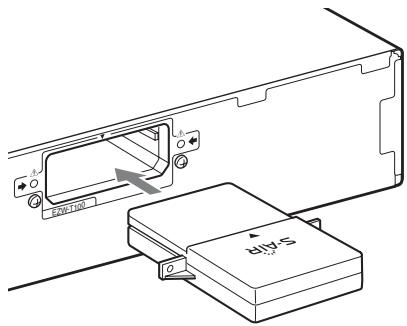

2 Plaats de draadloze zender in de sleuf op het S-AIR-hoofdapparaat.

Voor S-AIR-hoofdapparaten die niet uitgerust zijn met een draadloze zender, hebt u de optionele S-AIR-adapter nodig (EZW-T100). De beschikbare optionele producten variëren afhankelijk van de regio.

Raadpleeg de gebruiksaanwijzing van het S-AIR-hoofdapparaat voor meer informatie.

De afbeelding op het achterpaneel van het S-AIR-hoofdapparaat is een voorbeeld. Niet alle S-AIR-hoofdapparaten zien er exact hetzelfde uit.

Achterpaneel van het S-AIR-hoofdapparaat

3 Sluit de luidsprekers aan.

Verbind de luidsprekerkabels met de SPEAKERS-aansluitingen op het apparaat die dezelfde kleur hebben.

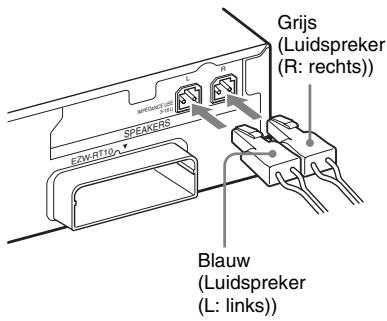

■ De luidsprekerkabels aansluiten op de surroundversterker

Steek de aansluiting in de surroundversterker tot u een klik hoort.

Grijs (Luidspreker (R: rechts)) EZW-RT10 SPEAKERS Blauw (Luidspreker (L: links))

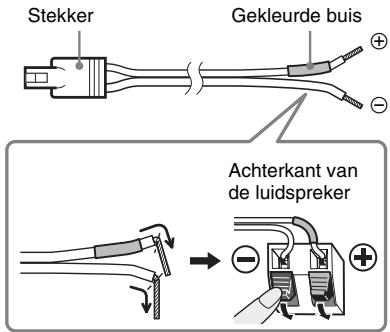

■ De luidsprekerkabels aansluiten op de luidsprekers

Verbind de luidsprekerkabels met de juiste aansluitingen op de luidsprekers: de luidsprekerkabel met de gekleurde buis naar ⊕ en de luidsprekerkabel zonder gekleurde buis naar ⊖. Zorg ervoor dat de isolatie van de luidsprekerkabel niet klem komt te zitten in de luidsprekeraansluitingen.

Stekker Gekleurde buis Achterkant van de luidspreker

Opmerking

- Sluit de luidsprekerkabels geleverd bij de draadloze surroundluidsprekerkit (Wireless Surround Speaker Kit) niet aan op de luidsprekeraansluitingen van uw S-AIR-hoofdapparaat.

4 Sluit de netsnoeren aan.

Voordat u de netsnoeren van het S-AIR-hoofdapparaat en de surroundversterker aansluit op stopcontacten, dient u ervoor te zorgen dat alle luidsprekers zijn aangesloten.

Het draadloze systeem instellen

Om gebruik te kunnen maken van het draadloze systeem, dient u de surroundversterker en het S-AIR-hoofdapparaat te installeren. Controleer voor het instellen of de draadloze adapters correct zijn aangebracht in het S-AIR-hoofdapparaat en de surroundversterker(s).

Het S-AIR-hoofdapparaat instellen

Meer informatie over het gebruik van het S-AIR-hoofdapparaat vindt u in de gebruiksaanwijzing van het S-AIR-hoofdapparaat.

1 Schakel het S-AIR-hoofdapparaat in.
Het systeem wordt ingeschakeld.
2 Stel [Surroundachter] bij [Luidsprekerinstellingen] van het S-AIR-hoofdapparaat in op [Ja].
3 Schakel het S-AIR-hoofdapparaat in, zodat het apparaat gereed is voor het instellen van het ID.
4 Selecteer het ID voor het S-AIR-hoofdapparaat.
U kunt eender welk ID selecteren (A, B of C).
5 Als er een surroundversterker inbegrepen is bij het S-AIR-hoofdapparaat, dient u ervoor te zorgen dat de SURROUND SELECTOR-schakelaar ingesteld is op SURROUND.

De surroundversterker instellen

Voorpaneel

I/O (aan/uit) S-AIR/STANDBY- aanduiding

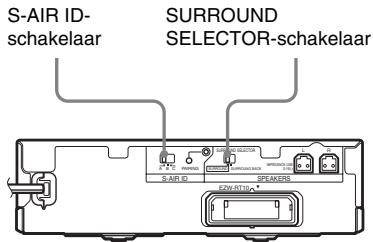

Achterpaneel

S-AIR ID- schakelaar SURROUND SELECTOR-schakelaar S-AIR ID E2W-RT18 S-ELECTOR S-ELECTOR S-ELECTOR E2W-RT18 S-ELECTOR

1 Stel de SURROUND SELECTOR- schakelaar van de surroundversterker van deze kit in op SURROUND BACK.

2 Zet de S-AIR ID-schakelaar van de surroundversterker in de stand die overeenkomt met het ID (A, B of C) van het S-AIR-hoofdapparaat.

3 Druk op I/ ^① (aan/uit) op de surroundversterker.

De S-AIR/STANDBY-aanduiding wordt groen. Indien dit niet het geval is, raadpleegt u "De transmissiestatus controleren" (pagina 10) en "Problemen oplossen" (pagina 12).

4 Stel de luidsprekers in.

Als het S-AIR-hoofdapparaat is uitgerust met de autokalibratiefunctie, voert u de autokalibratie uit. Als het S-AIR-hoofdapparaat niet is uitgerust met de autokalibratiefunctie, voert u de gewenste luidsprekerinstelling uit. Raadpleeg voor meer informatie de gebruiksaanwijzing van het S-AIR-hoofdapparaat.

De transmissiestatus controleren

U kunt de status van de geluidstransmissie tussen het S-AIR-hoofdapparaat en de surroundversterker controleren door de S-AIR/STANDBY-aanduiding van de surroundversterker te controleren.

S-AIR/STANDBY-aanduiding	Status
Wordt groen.	Het systeem is ingeschakeld, de draadloze transmissie is geactiveerd en surroundsignalen worden verzonden.
Knippert snel groen.	Het systeem is ingeschakeld en de draadloze transmissie is geactiveerd, maar er worden geen surroundsignalen verzonden.

S-AIR/STANDBY-aanduiding	Status
Knippert langzaam groen.	Het systeem is ingeschakeld en de draadloze transmissie is uitgeschakeld.
Wordt rood.	De stand-bystand is geactiveerd voor de surroundversterker terwijl de stand-bystand geactiveerd is voor het systeem of de draadloze transmissie uitgeschakeld is.
Wordt uitgeschakeld.	De surroundversterker wordt uitgeschakeld.
Knippert oranje.	De draadloze zendontvanger is niet aangesloten op de surroundversterker.
Knippert rood.	De bescherming van de surroundversterker is actief.

Over de stand-bystand

De stand-bystand wordt automatisch geactiveerd op de surroundversterker (de S-AIR/STANDBY-aanduiding wordt rood) wanneer de stand-bystand geactiveerd is voor het hoofdapparaat of de draadloze transmissie uitgeschakeld is. Wanneer het systeem wordt ingeschakeld en de draadloze transmissie geactiveerd is, wordt de surroundversterker automatisch ingeschakeld (de S-AIR/STANDBY-aanduiding wordt groen).

Opmerking

- Afhankelijk van het hoofdapparaat, is het mogelijk dat de surroundversterker niet automatisch overschakelt naar de stand-bystand of automatisch wordt ingeschakeld. Druk in dat geval op I/⏻ (aan/uit) op de surroundversterker om de voedingsstand te wijzigen.

Transmissie naar buren voorkomen (koppelen)

Als uw buren ook S-AIR-producten hebben en de ID's dezelfde zijn als die van u, is het mogelijk dat uw buren het geluid van uw S-AIR-hoofdapparaat ontvangen. Om dit te voorkomen, kunt u uw S-AIR-producten identificeren door het uitvoeren van de koppelingsprocedure.

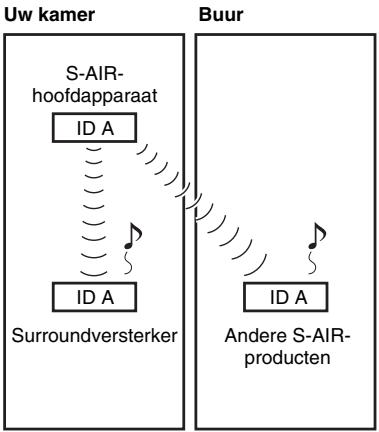

■ Vóór de koppelingsprocedure (voorbeeld)

De geluidstransmissie wordt ingesteld via het ID.


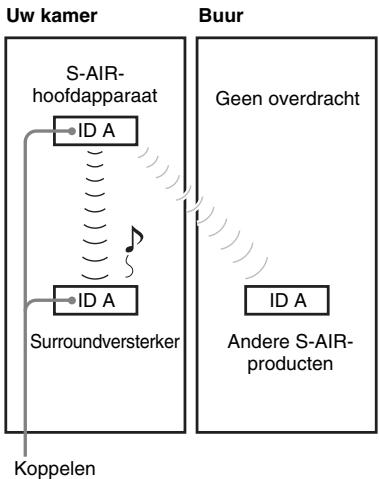

■ Na de koppelingsprocedure (voorbeeld)

De geluidstransmissie wordt ingesteld tussen de surroundversterker en het S-AIR-hoofdapparaat waarmee de koppelingsprocedure werd uitgevoerd.

1 Schakel het S-AIR-hoofdapparaat en de surroundversterker in.

Het systeem wordt ingeschakeld.

2 Zorg ervoor dat het ID van het S-AIR-hoofdapparaat en de surroundversterker gelijk zijn.

3 Schakel het S-AIR-hoofdapparaat in, zodat het apparaat gereed is voor koppeling.

Raadpleeg de gebruiksaanwijzing van het S-AIR-hoofdapparaat voor meer informatie.

De S-AIR/STANDBY-aanduiding op de surroundversterker knippert groen.

4 Druk op het achterpaneel van de surroundversterker op PAIRING.

De PAIRING-aanduiding knippert rood wanneer het koppelingsproces begint.

Wanneer de geluidstransmissie is ingesteld, licht de S-AIR/STANDBY-aanduiding groen op en gaat de PAIRING-aanduiding branden.

Als u meer dan één surroundversterker gebruikt, voert u voor deze apparaten eveneens stap 3 en 4 uit.

Tip

- Als u de knop PAIRING wilt indrukken, kunt u hiervoor een puntig voorwerp gebruiken, zoals een paperclip.

Het koppelen annuleren

Wijzig de ID's van het S-AIR-hoofdapparaat en de surroundversterker (pagina 9).

Problemen oplossen

Als u problemen ondervindt bij het gebruik van dit systeem, probeer die dan eerst zelf op te lossen aan de hand van de onderstaande lijst. Als het probleem daarmee niet is opgelost, raadpleegt u de dichtstbijzijnde Sony-verdeler.

Merk op dat wanneer het onderhoudspersoneel beslist om tijdens een herstelling onderdelen te vervangen, deze onderdelen eventueel kunnen worden ingehouden.

Als er zich een probleem voordoet met de surroundversterker, dient u het volledige systeem (S-AIR-hoofdapparaat, luidsprekers en draadloze adapters) te laten controleren door een Sony-dealer.

Geluid

Er is geen geluid.

Controleer de status van de S-AIR/STANDBY-aanduiding op de surroundversterker.

- Wordt uitgeschakeld.

• Controleer of het netsnoer van de surroundversterker goed is aangesloten.
• Schakel de surroundversterker in door te drukken op I/∅ op de surroundversterker.

- Knippert oranje.

- Controleer of de draadloze zendontvanger correct in de surroundversterker is geplaatst.

- Knippert snel groen.

- Wijzig de S-AIR ID-instellingen van het S-AIR-hoofdapparaat en de surroundversterker.

- Stel [Surroundachter] bij [Luidsprekerinstellingen] van het S-AIR-hoofdapparaat in op [Ja]. Raadpleeg de gebruiksaanwijzing van het S-AIR-hoofdapparaat voor meer informatie.

- Knippert rood.

- Druk op I/⏻ om de surroundversterker uit te schakelen en controleer de onderstaande items.

① Zijn de + en – luidsprekerkabels kortgesloten?
② Zijn de ventilatiegaten van de surroundversterker geblokkeerd?

Na controle van de bovenstaande items en het oplossen van eventuele problemen, kunt u de surroundversterker weer inschakelen.

Wanneer de oorzaak van het probleem na het controleren van de bovenstaande punten niet is gevonden, neemt u contact op met de dichtstbijzijnde Sony-dealer.

- Knippert langzaam groen of wordt rood.

• Controleer de S-AIR ID's van het S-AIR-hoofdapparaat en de surroundversterker.
• Controleer de koppelingsinstelling.
• De geluidsoverdracht is slecht. Verplaats de surroundversterker zodat de S-AIR/STANDBY-aanduiding groen wordt.
• Plaats het systeem uit de buurt van andere draadloze apparaten.
• Vermijd het gebruik van andere draadloze apparaten.

- Wordt groen.

• Controleer de luidsprekeraansluitingen en -instellingen.
• Afhankelijk van de bron of de instellingen van het S-AIR-hoofdapparaat, is het mogelijk dat het effect van de luidsprekers minder merkbaar is.

De surroundachterluidsprekers produceren geen geluid wanneer u Autokalibratie of Testtoon uitvoert op het S-AIR-hoofdapparaat.

- Stel de SURROUND SELECTOR- schakelaar van de surroundversterker in op SURROUND BACK.

Het apparaat produceert geen geluid of produceert ruis, of het geluid hapert.

• Als u een ander S-AIR-hoofdapparaat gebruikt, plaatst u dit op een afstand van meer dan 8 m van het andere S-AIR-hoofdapparaat dat u gebruikt.
• Plaats het S-AIR-hoofdapparaat en de surroundversterker dichter bij elkaar.
• Vermijd het gebruik van apparatuur die elektromagnetische energie opwekt, zoals een microgolfoven.
• Plaats het S-AIR-hoofdapparaat en de surroundversterker uit de buurt van andere draadloze apparaten.
• Wijzig de S-AIR ID-instellingen van het S-AIR-hoofdapparaat en de surroundversterker.

- Schakel het S-AIR-hoofdapparaat en de surroundversterker uit en schakel deze vervolgens weer in.

De draadloze transmissie is niet geactiveerd. (De S-AIR/STANDBY-aanduiding knippert langzaam groen of wordt rood.)

• Controleer de S-AIR ID's van het S-AIR-hoofdapparaat en de surroundversterker.
• Controleer de koppelingsinstelling.
• De geluidsoverdracht is slecht. Verplaats de surroundversterker zodat de aanduiding groen wordt.
• Plaats het systeem uit de buurt van andere draadloze apparaten.
• Vermijd het gebruik van andere draadloze apparaten.

Bediening

Het systeem werkt niet zoals het hoort.

- Koppel het netsnoer los van het stopcontact en sluit het enkele minuten later weer aan.

Specifications

Luidsprekers (SS-TSB101)

Luidsprekersysteem	Bass reflex met volledig bereik
Luidspreker	55 mm × 80 mm conustype
Nominale impedantie	3 ohm
Afmetingen (ong.)	75 mm × 225 mm × 71 mm (b/h/d)
Gewicht (ong.)	0,45 kg

Surroundversterker (TA-SA200WR)

Versterkergedeelte

SPECIFICATIES AUDIOVERMOGEN

UITGEVOERD VERMOGEN EN TOTALE HARMONISCHE VERVORMING:

(FTC)	bij een belasting
Voor het	van 3 ohm, beide kanalen
Noord-Amerikaanse model	aangedreven, van 120 - 20.000 Hz,nominaal 45 watt per kanaal minimaal RMS-vermogen, met niet meer dan 1 % totale harmonische vervorming van 250 milliwatt tot nominaal vermogen.

Noord-Amerikaanse modellen:

UITGEVOERD VERMOGEN (referentie):

167 W (per kanaal bij 3 ohm, 1 kHz)

Andere modellen:

UITGEVOERD VERMOGEN (nominaal):

80 W + 80 W (bij 3 ohm, 1 kHz, 1% THD)

UITGEVOERD VERMOGEN (referentie):

167 W (per kanaal bij 3 ohm, 1 kHz)

Nominale impedantie 3 - 16 Ω

Algemeen

Stroomvereisten

Noord-Amerikaanse modellen:

120 V AC, 60 Hz

Andere modellen: 220 V - 240 V AC, 50/60 Hz

Stroomverbruik 50 W

Stroomverbruik bij stand-by

Noord-Amerikaanse modellen:

0,9 W (stand- bystand)

0,13 W

(uitgeschakeld)

Andere modellen: 1,0 W (standbystand)

0,18 W

(uitgeschakeld)

Afmetingen (ong.)

206 mm × 60 mm × 256 mm (b/h/d)met de draadloze zendontvanger geplaatst

* Alleen Noord-Amerikaanse en Europese modellen.

Communicatiesysteem S-AIR-specificatie versie 1.0

Frequentieband 2,4000 GHz - 2,4835 GHz

Modulatiemethode DSSS

Wijzigingen in ontwerp en specificaties voorbehouden zonder voorafgaande kennisgeving.

"S-AIR" en het S-AIR-logo zijn handelsmerken van Sony Corporation.

- Stroomverbruik bij stand-by 0,13 W (Noord-Amerikaanse modellen), 0,18 W (andere modellen)

- Voor bepaalde printplaten worden geen halogene brandvertragers gebruikt.

- Met de volledig digitale versterker S-master bereikt het versterkerblok een vermogen van meer dan 85 %.

Surroundversterker

Voorpaneel

1 2

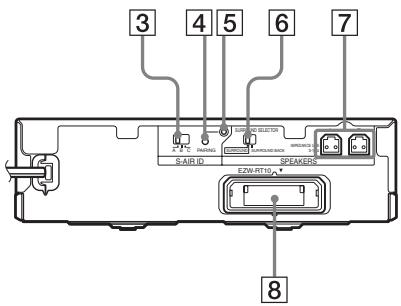

Achterpaneel

3 4 5 6 7 S-AR ID EZW-RT10 SPEAKERS 8

1 I/⏻ (aan/uit)
2 S-AIR/STANDBY-aanduiding
3 S-AIR ID-schakelaar
4 PAIRING-knop
5 PAIRING-aanduiding
6 SURROUND SELECTOR-schakelaar
7 SPEAKERS-aansluitingen
8 Sleuf voor de draadloze zendontvanger (EZW-RT10)

Indice

Sistema a 7.1 canali ...... 6

Disimballaggio 6

Collegamenti 7

Hierbij verklaart Sony Corporation dat het toestel in overeenstemming is met de essentiële eisen en de andere relevante bepalingen van richtlijn 1999/5/EG. Nadere informatie kunt u vinden op: http://www.compliance.sony.de/

English
