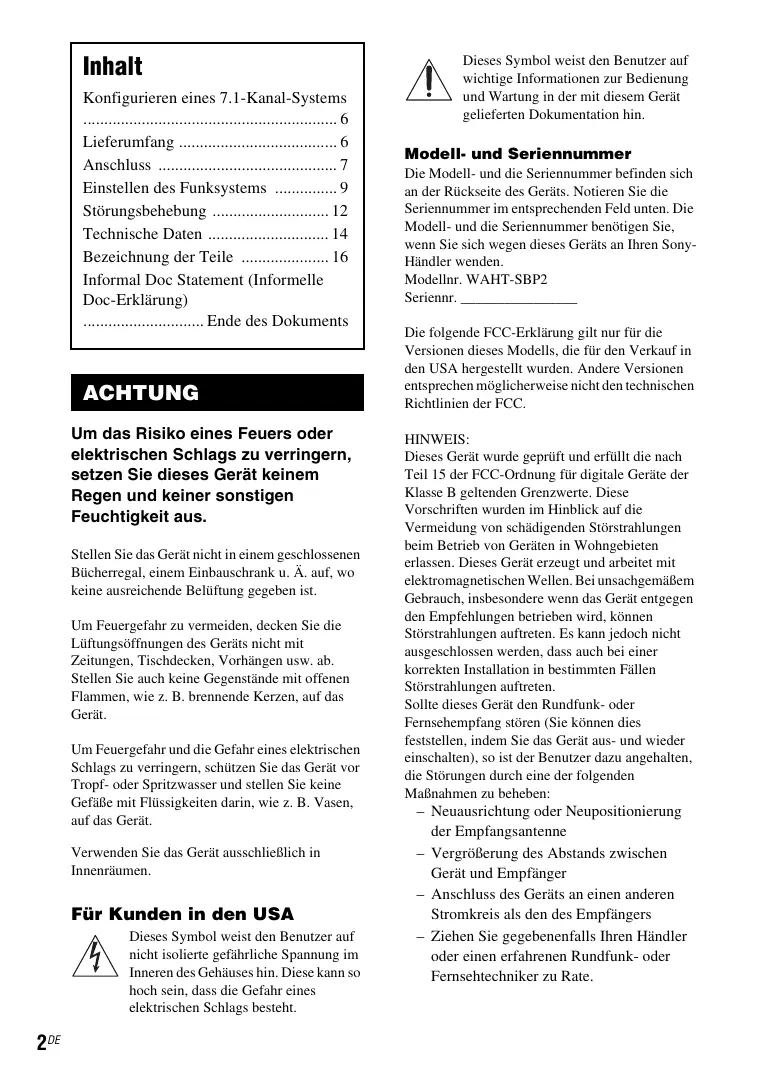

Konfigurieren eines 7.1-Kanal-Systems

Das Funk-Raumklanglautsprecher-Set (Wireless Surround Speaker Kit) (WAHT-SBP2) enthält zwei hintere

Raumklanglautsprecher und einen

Raumklangverstärker. Mithilfe dieses Sets können Sie ein Sony Home Theatre System zu einer 7.1-Kanal-

Lautsprecherkonfiguration aufrüsten und so besonders realitätsnahe Raumklangeffekte wiedergeben lassen.

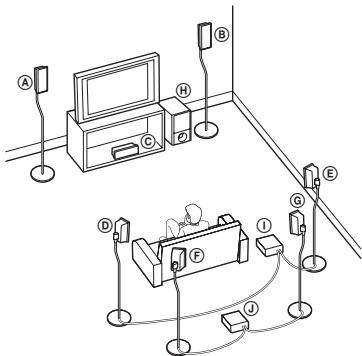

Ⓐ Vorderer linker Lautsprecher
© Vorderer rechter Lautsprecher
© Mittlerer Lautsprecher
© Linker Raumklanglautsprecher
© Rechter Raumklanglautsprecher
⑤ Linker hinterer
Raumklanglautsprecher
© Rechter hinterer
Raumklanglautsprecher
⑧ Tiefsttonlautsprecher
① Raumklangverstärker (für Raumklanglautsprecher)
J Raumklangverstärker (für hintere Raumklanglautsprecher)

Lieferumfang

Hinterer Raumklanglautsprecher (SS-TSB101) (2)

Raumklangverstärker (TA-SA200WR) (1)

* Nur bei den Modellen für Nordamerika und Europa.

Lautsprecherkabel (2)

Bedienungsanleitung (1)

Anschluss

Verbinden Sie den Raumklangverstärker mit dem S-AIR-Hauptgerät.

Ziehen Sie vor der Installation die Netzkabel aller S-AIR-Produkte aus der Netzsteckdose.

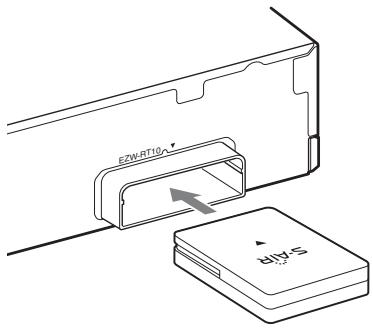

1 Stecken Sie den Funktransceiver in den Steckplatz an der Rückseite des Raumklangverstärkers ein.

Hinweis

• Berühren Sie nicht die Anschlüsse des Funktransceivers.
• Richten Sie die Markierungen ▼ aneinander aus.
• Stecken Sie in den EZW-RT10-Steckplatz nichts anderes als den Funktransceiver ein.

Rückseite des Raumklangverstärkers

EZW-RT10 dip-s

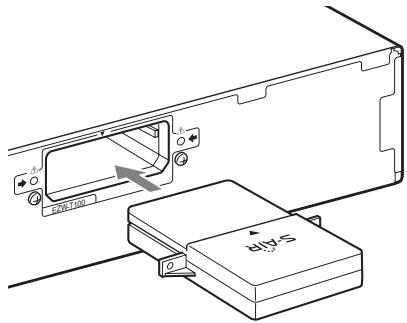

2 Stecken Sie den Funksender in den Steckplatz am S-AIR-Hauptgerät ein.

Bei S-AIR-Hauptgeräten ohne Funksender benötigen Sie den gesondert erhältlichen S-AIR-Adapter (EZW-T100). Die Palette an gesondert erhältlichen Produkten variiert je nach Gebiet.

Informationen dazu finden Sie in der Bedienungsanleitung zum S-AIR-Hauptgerät.

Die Abbildung der Rückseite des S-AIR-Hauptgeräts dient als Beispiel. Nicht alle S-AIR-Hauptgeräte sehen genau gleich aus.

Rückseite des S-AIR-Hauptgeräts

F26.100 SIZE

3 Schließen Sie die Lautsprecher an.

Schließen Sie die Stecker der Lautsprecherkabel an die farblich passenden SPEAKERS-Buchsen des Geräts an.

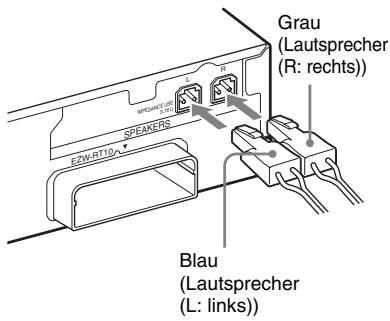

■ So schließen Sie die Lautsprecherkabel an den Raumklangverstärker an

Stecken Sie den Stecker so in den Raumklangverstärker, dass er mit einem Klicken einrastet.

Grau (Lautsprecher (R: rechts)) EZW-RT10 SPEAKERS Blau (Lautsprecher (L: links))

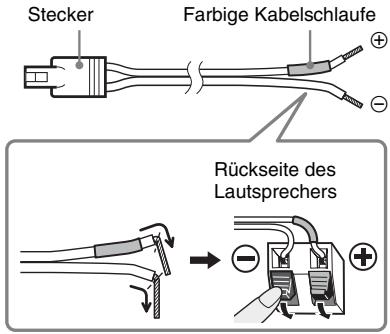

■ So schließen Sie die Lautsprecherkabel an die Lautsprecher an

Achten Sie darauf, die Lautsprecherkabel an die entsprechenden Anschlüsse der Lautsprecher anzuschließen: das Lautsprecherkabel mit der farbigen Kabelschlaufe an ⊕ und das Lautsprecherkabel ohne farbige Kabelschlaufe an ⊖. Achten Sie darauf, dass die Isolierung der Lautsprecherkabel nicht in die Lautsprecheranschlüsse gerät.

Stecker Farbige Kabelschlaufe Rückseite des Lautsprechers

Hinweis

- Schließen Sie nicht die mit dem Funk-Raumklanglautsprecher-Set (Wireless Surround Speaker Kit) gelieferten Lautsprecherkabel an die Lautsprecherbuchsen am S-AIR-Hauptgerät an.

4 Schließen Sie die Netzkabel an.

Vergewissern Sie sich, dass alle Lautsprecher angeschlossen sind, bevor Sie das Netzkabel Ihres S-AIR-Hauptgeräts und das des Raumklangverstärkers an eine Netzsteckdose anschließen.

Einstellen des Funksystems

Um das Funksystem nutzen zu können, müssen Sie den Raumklangverstärker und Ihr S-AIR-Hauptgerät einstellen. Vergewissern Sie sich vor der Einstellung, dass die Funkadapter richtig in das S-AIR-Hauptgerät und den/die Raumklangverstärker eingesetzt wurden.

Einstellen des S-AIR-Hauptgeräts

Einzelheiten zum Verwenden des S-AIR-Hauptgeräts finden Sie in der Bedienungsanleitung zum S-AIR-Hauptgerät.

1 Schalten Sie das S-AIR-Hauptgerät ein.
Die Anlage schaltet sich ein.

2 Setzen Sie am S-AIR-Hauptgerät die Option [Surround-Back] unter [Lautsprecher-Einstellungen] auf [Ja].

3 Stellen Sie das S-AIR-Hauptgerät so ein, dass es für die ID-Einstellung bereit ist.

4 Wählen Sie die ID für das S-AIR-Hauptgerät aus.

Sie können eine beliebige ID auswählen (A, B oder C).

5 Wenn ein Raumklangverstärker zu dem S-AIR-Hauptgerät gehört, müssen Sie den Schalter SURROUND SELECTOR unbedingt auf SURROUND stellen.

Einstellen des Raumklangverstärkers

Vorderseite

I/O (Ein/Aus) Anzeige S-AIR/ STANDBY

Rückseite

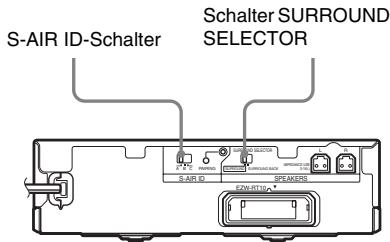

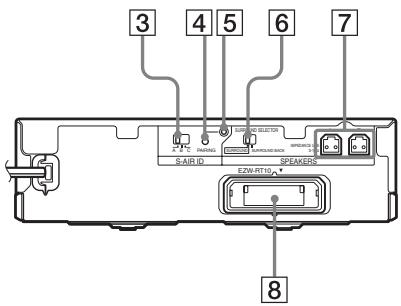

S-AIR ID-Schalter Schalter SURROUND SELECTOR S-AIR ID SPREADS EDW RT104

1 Stellen Sie den Schalter SURROUND SELECTOR am Raumklangverstärker dieses Sets auf SURROUND BACK.

2 Stellen Sie den S-AIR ID-Schalter des Raumklangverstärkers so ein, dass er mit der ID (A, B oder C) des S-AIR-Hauptgeräts übereinstimmt.

3 Drücken Sie I/⏻ (Ein/Aus) am Raumklangverstärker.

Die Anzeige S-AIR/STANDBY leuchtet grün. Wenn nicht, lesen Sie bitte unter „Überprüfen des Übertragungsstatus“ (Seite 10) und „Störungsbehebung“ (Seite 12) nach.

4 Stellen Sie die Lautsprecher ein.

Wenn das S-AIR-Hauptgerät mit der automatischen Kalibrierungsfunktion ausgestattet ist, führen Sie die automatische Kalibrierung durch. Wenn das S-AIR-Hauptgerät nicht mit der automatischen Kalibrierungsfunktion ausgestattet ist, nehmen Sie die entsprechende Lautsprechereinstellung vor. Informationen dazu finden Sie in der Bedienungsanleitung zum S-AIR-Hauptgerät.

Überprüfen des Übertragungsstatus

Sie können den Status der Tonübertragung zwischen dem S-AIR-Hauptgerät und dem Raumklangverstärker überprüfen, indem Sie die Anzeige S-AIR/STANDBY am Raumklangverstärker überprüfen.

Anzeige S-AIR/STANDBY	Status
Leuchtet grün.	Die Anlage ist eingeschaltet, die Funkübertragung ist aktiviert und Raumklangsignale werden übertragen.
Blinkt schnell grün.	Die Anlage ist eingeschaltet und die Funkübertragung ist aktiviert, aber es werden keine Raumklangsignale übertragen.

Anzeige S-AIR/STANDBY	Status
Blinkt langsam grün.	Die Anlage ist eingeschaltet und die Funkübertragung ist deaktiviert.
Leuchtet rot.	Der Raumklangverstärker befindet sich im Bereitschaftsmodus, während sich auch die Anlage im Bereitschaftsmodus befindet oder die Funkübertragung deaktiviert ist.
Leuchtet nicht.	Der Raumklangverstärker ist ausgeschaltet.
Blinkt orange.	Der Funktransceiver ist nicht an den Raumklangverstärker angeschlossen.
Blinkt rot.	Die Schutzfunktion des Raumklangverstärkers ist aktiv.

Hinweis zum Bereitschaftsmodus

Der Raumklangverstärker schaltet automatisch in den Bereitschaftsmodus (und die Anzeige S-AIR/STANDBY leuchtet rot), wenn sich das Hauptgerät im Bereitschaftsmodus befindet oder die Funkübertragung deaktiviert ist.

Sobald die Anlage wieder eingeschaltet und die Funkübertragung wieder aktiviert wird, schaltet sich auch der Raumklangverstärker automatisch wieder ein (die Anzeige S-AIR/STANDBY leuchtet grün).

Hinweis

- Bei manchen Hauptgeräten schaltet der Raumklangverstärker nicht automatisch in den Bereitschaftsmodus bzw. schaltet sich nicht automatisch ein. Drücken Sie in diesem Fall I/Ü (Ein/Aus) am Raumklangverstärker, um den Betriebszustand des Geräts zu wechseln.

Vermeiden einer Tonübertragung an Geräte in der Nachbarschaft (Pairing)

Wenn in der Nachbarschaft S-AIR-Produkte mit denselben IDs wie Ihre vorhanden sind, können Ihre Nachbarn den von Ihrem S-AIR-Hauptgerät gesendeten Ton empfangen. Um dies zu vermeiden, können Sie Ihre S-AIR-Produkte mithilfe der Pairing-Funktion füreinander identifizieren.

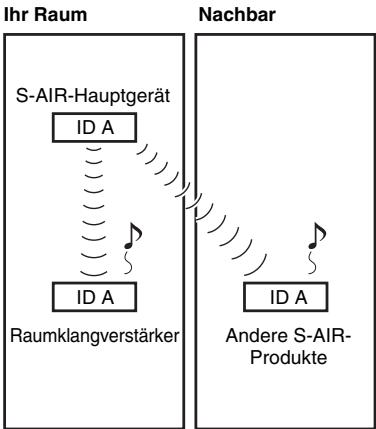

■ Vor dem Pairing (Beispiel)

Die Tonübertragung wird durch die ID hergestellt.

Ihr Raum S-AIR-Hauptgerät ID A Id A Raumklangverstärker Nachbar ID A Andere S-AIR- Produkte

■ Nach dem Pairing (Beispiel)

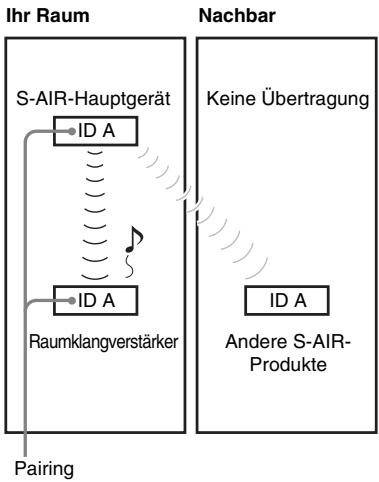

Die Tonübertragung wird zwischen dem Raumklangverstärker und dem S-AIR-Hauptgerät hergestellt, mit dem die Pairing-Funktion ausgeführt wurde.
1 Schalten Sie das S-AIR-Hauptgerät und den Raumklangverstärker ein.
Die Anlage schaltet sich ein.

2 Stellen Sie für das S-AIR-Hauptgerät und den Raumklangverstärker dieselbe ID ein.

3 Stellen Sie das S-AIR-Hauptgerät so ein, dass es für das Pairing bereit ist.

Informationen dazu finden Sie in der Bedienungsanleitung zum S-AIR-Hauptgerät.

Die Anzeige S-AIR/STANDBY am Raumklangverstärker blinkt grün.

4 Drücken Sie PAIRING an der Rückseite des Raumklangverstärkers.

Die Anzeige PAIRING blinkt, wenn das Pairing gestartet wird.

Wenn die Tonübertragung hergestellt ist, leuchtet die Anzeige S-AIR/STANDBY grün und die Anzeige PAIRING leuchtet.

Wenn Sie mehrere

Raumklangverstärker verwenden, führen Sie die Schritte 3 und 4 auch für diese Geräte durch.

Tipp

- Verwenden Sie einen spitzen Gegenstand, wie z. B. eine Büroklammer, um PAIRING zu drücken.

So heben Sie das Pairing auf

Ändern Sie die ID des S-AIR-Hauptgeräts und des Raumklangverstärkers (Seite 9).

Störungsbehebung

Sollten an der Anlage Störungen auftreten, versuchen Sie, diese anhand der folgenden Checkliste zu beheben, bevor Sie das Gerät zur Reparatur bringen. Sollte die Störung bestehen bleiben, wenden Sie sich an Ihren Sony-Händler.

Wenn während einer Reparatur Teile von Wartungstechnikern ausgetauscht werden, werden diese Teile eventuell einbehalten. Bei Problemen mit dem

Raumklangverstärker lassen Sie die ganze Anlage (S-AIR-Hauptgerät, Lautsprecher und Funkadapter) von einem Sony-Händler prüfen.

Ton

Es ist kein Ton zu hören.

Prüfen Sie den Status der Anzeige S-AIR/STANDBY am Raumklangverstärker.

– Leuchtet nicht.

• Überprüfen Sie, ob das Netzkabel des Raumklangverstärkers richtig angeschlossen ist.
• Schalten Sie den Raumklangverstärker mit der Taste I/⏻ am Raumklangverstärker ein.

- Blinkt orange.

- Überprüfen Sie, ob der Funktransceiver richtig in den Raumklangverstärker eingesetzt ist.

– Blinkt schnell grün.

• Ändern Sie die S-AIR-ID-Einstellungen des S-AIR-Hauptgeräts und des Raumklangverstärkers.
• Setzen Sie [Surround-Back] unter [Lautsprecher-Einstellungen] am S-AIR-Hauptgerät auf [Ja]. Informationen dazu finden Sie in der Bedienungsanleitung zum S-AIR-Hauptgerät.

- Blinkt rot.

- Drücken Sie I/☐, um den Raumklangverstärker auszuschalten, und überprüfen Sie die folgenden Punkte:

① Wurden die Lautsprecherkabeladern + und – kurzgeschlossen?
② Sind die Lüftungsöffnungen am Raumklangverstärker blockiert?

Beheben Sie gegebenenfalls die oben genannten Probleme und schalten Sie den Raumklangverstärker ein. Wenn Sie die Ursache des Problems nicht anhand der Checkliste oben ermitteln können, wenden Sie sich an den nächsten Sony-Händler.

– Blinkt langsam grün oder leuchtet rot.

• Überprüfen Sie die S-AIR-ID des S-AIR-Hauptgeräts und die des Raumklangverstärkers.
• Überprüfen Sie die Pairing-Einstellung.
  • Die Tonübertragung ist gestört. Verschieben Sie den Raumklangverstärker, so dass die Anzeige S-AIR/STANDBY grün leuchtet.
• Stellen Sie die Anlage weiter entfernt von anderen Funkgeräten auf.
• Verwenden Sie möglichst keine anderen Funkgeräte.

– Leuchtet grün.

• Überprüfen Sie die Lautsprecheranschlüsse und -einstellungen.
• Je nach Signalquelle oder den Einstellungen am S-AIR-Hauptgerät ist der Effekt von den Lautsprechern möglicherweise kaum zu hören.

Über die hinteren Raumklanglautsprecher wird beim Ausführen der automatischen Kalibrierung und beim Ausgeben des Testtons am S-AIR-Hauptgerät kein Ton ausgegeben.

- Stellen Sie den Schalter SURROUND SELECTOR am Raumklangverstärker auf SURROUND BACK.

Kein Ton oder Störgeräusche sind zu hören oder der Ton setzt aus.

• Wenn Sie ein weiteres S-AIR-Hauptgerät verwenden wollen, stellen Sie es mehr als 8 m vom aktuellen S-AIR-Hauptgerät entfernt auf.
• Stellen Sie das S-AIR-Hauptgerät und den Raumklangverstärker näher beieinander auf.
• Vermeiden Sie die Verwendung von Geräten, die elektromagnetische Energie erzeugen, wie beispielsweise Mikrowellengeräte.
• Stellen Sie das S-AIR-Hauptgerät und den Raumklangverstärker weiter entfernt von anderen Funkgeräten auf.

- Ändern Sie die S-AIR-ID-Einstellungen des S-AIR-Hauptgeräts und des Raumklangverstärkers. - Schalten Sie das S-AIR-Hauptgerät und den Raumklangverstärker aus und dann wieder ein.

Die Funkübertragung ist nicht aktiviert. (Die Anzeige S-AIR/STANDBY blinkt langsam grün oder leuchtet rot.)

• Überprüfen Sie die S-AIR-ID des S-AIR-Hauptgeräts und die des Raumklangverstärkers.
• Überprüfen Sie die Pairing-Einstellung.
  • Die Tonübertragung ist gestört. Verschieben Sie den Raumklangverstärker, so dass die Anzeige grün leuchtet.
• Stellen Sie die Anlage weiter entfernt von anderen Funkgeräten auf.
• Verwenden Sie möglichst keine anderen Funkgeräte.

Betrieb

Die Anlage funktioniert nicht ordnungsgemäß.

- Ziehen Sie das Netzkabel aus der Netzsteckdose und schließen Sie es nach einigen Minuten wieder an.

Technische Daten

Lautsprecher (SS-TSB101)

Lautsprechersystem	Breitband-lautsprecher,Bassreflexsystem
Lautsprechereinheit	55 mm × 80 mm(Konus)
Nennimpedanz	3 Ohm
Abmessungen (ca.)	75 mm × 225 mm ×71 mm (B/H/T)
Gewicht (ca.)	0,45 kg

Raumklangverstärker (TA-SA200WR)

Verstärker

AUDIOLEISTUNG

LEISTUNGSABGABE UND GESAMTE HARMONISCHE VERZERRUNG:
(FTC)	Bei 3 Ohm Last,
beim Modell für die USA	beide Kanäle angesteuert, von 120 - 20.000 Hz;45 Watt Minimum-RMS-Nennleistung pro Kanal, mit max.1 % gesamter harmonischer Verzerrung von 250 mW bis zur Nennleistung.

Modelle für die USA:

LEISTUNGSABGABE (Referenz):

167 W (pro Kanal

an 3 Ohm, 1 kHz)

Andere Modelle:

LEISTUNGSABGABE (Nennleistung):

80 W + 80 W (an

3 Ohm, 1 kHz,

1 % THD)

LEISTUNGSABGABE (Referenz):

167 W (pro Kanal

an 3 Ohm, 1 kHz)

Nennimpedanz 3 - 16 Ω

Allgemeines

Betriebsspannung
Modelle für Nordamerika:	120 VWechselspannung,60 Hz
Andere Modelle:	220 V - 240 VWechselspannung,50/60 Hz
Leistungsaufnahme	50 W
Leistungsaufnahme im Bereitschaftsmodus
Modelle für Nordamerika:	0,9 W (Bereitschaftsmodus)0,13 W(ausgeschaltet)
Andere Modelle:	1,0 W (Bereitschaftsmodus)0,18 W(ausgeschaltet)
Abmessungen (ca.)	206 mm × 60 mm ×256 mm (B/H/T)mit eingesetztemFunktransceiver
Gewicht (ca.)	1,3 kg

Funktransceiver

(EZW-RT10/EZW-RT10A*)

* Nur bei den Modellen für Nordamerika und Europa.
Kommunikationssystem
	S-AIR-Spezifikation Version 1.0
Frequenzband	2,4000 GHz - 2,4835 GHz
Modulationsverfahren	DSSS
Betriebsspannung	3,3 V Gleichspannung, 350 mA
Abmessungen (ca.)	50 mm × 13 mm × 60 mm (B/H/T)
Gewicht (ca.)	24 g

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

„S-AIR“ und das entsprechende Logo sind Markenzeichen der Sony Corporation.

- Leistungsaufnahme im Bereitschaftsmodus 0,13 W (Modelle für Nordamerika) bzw. 0,18 W (andere Modelle)

• In den Leiterplatten werden keine halogenierten Flammschutzmittel verwendet.
• Der Verstärkerblock erzielt dank des vollständig digitalen S-master-Verstärkers eine Leistungseffizienz von über 85 %.

Raumklangverstärker

Vorderseite

1 2

Rückseite

3 4 5 6 7 S-AR ID EZW-RT10 SPEAKERS 8

1 I/⏻ (Ein/Aus)
2 Anzeige S-AIR/STANDBY
3 S-AIR ID-Schalter
4 Taste PAIRING
5 Anzeige PAIRING
6 Schalter SURROUND SELECTOR
7 SPEAKERS-Buchsen
8 Steckplatz für Funktransceiver (EZW-RT10)

Inhoudsopgave

Gewicht (ong.) 1,3 kg

Draadloze zendontvanger (EZW-RT10/EZW-RT10A\*)

Stroomvereisten DC 3,3 V, 350 mA

Afmetingen (ong.) 50 mm × 13 mm × 60 mm (b/h/d)

Gewicht (ong.) 24 g

S-AR B ENR-R10 S-AR B ENR-R10 S-AR B S-AR B ENR-R10 S-AR B ENR-R10

Kommunikationssystem S-AIR-specifikation version 1.0

Frekvensband 2,4000 GHz - 2,4835 GHz

Moduleringsmetod DSSS

Hiermit erklärt Sony Corporation, dass sich das Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/EG befindet. Weitere Informationen erhältlich unter: http://www.compliance.sony.de/

Greek
