| Zīmols | Hotpoint |
| Modelis | PPH 60G DF |
| Produkta veids | Gāzes plīts virsma (gatavošanas virsma) |
| Degļu skaits | 4 |
| Degļu konfigurācija | 2 daļēji ātri, 1 palīgdegļi, 1 dubultvainags (2 vainagi) |
| Atbalstītie gāzes veidi | Dabiskā gāze (G20) un sašķidrinātā naftas gāze (G30/G31) |
| Barošana | 220-240 V ~ 50-60 Hz, 0.6 W (aizdedzei) |
| Aizdedzes sistēma | Elektriskā aizdedze ar drošības ierīci (liesmas atteice) |
| Drošības funkcijas | Liesmas atteices drošības ierīce, automātiska gāzes pārtraukšana, ja liesma nodziest |
| Virsmas materiāls | Emaljēts tērauds un stikls (augšējā virsma), nerūsējošais tērauds (malas) |
| Pannu balsti | Noņemami čuguna režģi ar gumijas kājām |
| Degļu vāki un degļi | Noņemami tīrīšanai |
| Tīrīšanas norādījumi | Izmantojiet siltu ūdeni un neitrālu mazgāšanas līdzekli; izvairieties no abrazīviem tīrīšanas līdzekļiem; nerūsējošā tērauda tīrīšanas līdzeklis noturīgiem netīrumiem; tvaika tīrīšana nav atļauta |
| Gāzes pieslēgums | Cieta caurule vai elastīga nerūsējošā tērauda šļūtene (maks. 2000 mm); 1/2 gāzes cilindriska vīriešu skrūve |
| Uzstādīšanas prasības | 3. klases ierīce; darba virsmas biezums 20-60 mm; nepieciešama atbilstoša ventilācija; atdalošs panelis, ja apakšā nav cepeškrāsns |
| Energoefektivitāte | Atbilst Ekodizaina regulai ES 66/2014 |
| Kopējais nominālais siltuma plūsmas ātrums | 7.80 kW |
| Iekļautie piederumi | Gāzes pieslēguma līkumi, blīve, stiprinājuma kronšteini, inžektori gāzes konvertēšanai |
Bieži uzdotie jautājumi - PPH 60G DF HOTPOINT
Lietotāju jautājumi par PPH 60G DF HOTPOINT
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Plīts PDF formātā bez maksas! Atrodiet savu rokasgrāmatu PPH 60G DF - HOTPOINT un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. PPH 60G DF zīmola HOTPOINT.
LIETOŠANAS INSTRUKCIJA PPH 60G DF HOTPOINT
Lejupielādējiet pilno instrukciju rokasgrāmatu vietnē http://docs.hotpoint.eu vai piezvaniet uz tālruņa numuru, kas norādīts garantijas bukletā.
⚠️ Šie norādījumi ir spēkā, ja uz ierīces redzams valsts simbols. Ja uz ierīces simbola nav, jāapskata tehniskie norādījumi, kuros sniegtas nepieciešamās instrukcijas attiecībā uz ierīces modificēšanu atbilstoši valstī noteiktajiem lietošanas nosacījumiem.
⚠ UZMĀNĪBU: Gāzes ierīces ēdiena gatavošanai lietošanas rezultātā telpā, kurā tā uzstādīta, rodas siltums, mitrums un degšanas produkti. Nodrošiniet, ka virtuve ierīces lietošanas laikā tiek labi ventilēta: turiet dabiskās ventilācijas atveres atvērtas vai uzstādiet mehāniskās ventilācijas ierīci (mehānisko velkmes ventilatoru). Ilgstoši intensīvi lietojot šo ierīci, var būt nepieciešama papildu ventilācija, piemēram, atverot logu, vai efektīvāka ventilācija, palielinot jaudu mehāniskajai ventilācijai, ja tāda ir.
⚠️ Ja netiek ievērota šajā rokasgrāmatā sniegtā informācija, var izcelties ugunsgrēks vai sprādziens, kas var izraisīt bojājumus īpašumam vai miesas bojājumus. Pirms ierīces lietošanas izlasiet šos drošības norādījumus. Saglabājiet šos norādījumus, lai vēlāk varētu tos pārlasīt. Šī rokasgrāmata un pati ierīce sniedz svarīgus drošības brīdinājumus, kas ir jāizlasa un vienmēr jāievēro. Ražotājs neuzņemas atbildību par bojājumiem, kas radušies nepiemērotas lietošanas vai nepareizu vadības elementu iestatīšanas dēļ.
⚠ BRĪDINĀJUMS! Neizmantojiet ierīci, ja plīts virsma ir saplaisājusi – pastāv strāvas trieciena risks.
⚠ BRĪDINĀJUMS! Aizdegšanās risks: neglabājiet piederumus uz gatavošanas virsmām.
⚠ UZMANĪBU! Gatavošanas process ir jāuzrauga. Neilgs gatavošanas process ir nepārtraukti jāuzrauga.
⚠ BRĪDINĀJUMS! Gatavošana uz plīts virsmas bez uzraudzības, izmantojot taukvielas vai eļļu, var būt bīstama – pastāv aizdegšanās risks. NEKĀDĀ GADĪJUMĀ nedzēsiet uguni ar ūdeni, bet izslēdziet ierīci un apklājiet lięsmu, piemēram, ar vāku vai ugunsdzēsības segu.
⚠️ Neizmantojiet plīti kā darbvirsmu vai atbalstu. Nelaujiet ierīcei saskarties ar audumu vai citiem viegli uzliesmojošiem materiāliem, kamēr visas detaļas nav pilnīgi atdzisušas – pastāv aizdegšanās risks.
⚠ Łoti maziem bērniem (0–3 gadi) jāatrodas drošā attālumā no ierīces. Maziem bērniem (3–8 gadi) jāatrodas drošā attālumā no ierīces, ja vien tie netiek nepārtraukti uzraudzīti. Bērnino 8 gadu vecuma un personas arfiziskiem, jušanas vai garīgiem traucējumiem vai bez pieredzes un zināšanām var lietot šo ierīci, ja tās tiek uzraudzītas vai instruētas par ierīces drošu lietošanu un izprot ar to saistītos riskus. Bērni nedrīkst spēlēties ar ierīci. Ierīces tīrišanu un apkopi nedrīkst veikt bērni bez pieaugušo uzraudzības.
⚠ UZMANĪBU! Ja saplīst plīts sildvirsmas stikls: nekavējoties izslēdziet visus degļus un visus elektriskos sildelementus, kā arī izolējiet ierīci no barošanas avota; neskarieties pie ierīces virsmas; neizmantojiet ierīci.
Stikla vāks var saplīst, ja tas ir sakarsis. Pirms vāka aizvēršanas izslēdziet visus degļus un elektriskās sildvirsmas. Neaizveriet vāku, kad ir iedegts deglis.
⚠ BRĪDINĀJUMS! Lietošanas laikā ierīce un tās atklātās daļas uzkarst. Nepieskarieties sildelementiem. Bērniem līdz 8 gadu vecumam ir jāatrodas drošā attālumā no ierīces, ja vien tie netiek nepārtraukti uzraudzīti.
ATLAUTĀ LIETOŠANA
⚠️ ÚZMANĪBU! Ierīci nav paredzēts darbināt ar ārēju slēdža ierīci, piemēram, taimeri vai atsevišku tālvadības sistēmu.
⚠️ Šo ierīci ir paredzēts izmantot sadzīvē un tamlīdzīgi, piemēram: personāla virtuves zonās veikalos, birojos un citās darba vidēs; zemnieku saimniecībās; klientu istabās viesnīcās, moteļos, pansijās un citās naktsmītnēs.
⚠️ Neizmantojiet to citiem nolūkiem (piemēram, telpu apsildei).
⚠️ Šī ierīce nav paredzēta profesionālai lietošanai. Neizmantojiet ierīci ārpus telpām.
⚠ Izmantojiet katlus un pannas, kuru pamatnes platums ir tāds pats kā degliem vai nedaudz lielāks (skatiet attiecīgo tabulu). Raugieties, lai uz restēm novietotie katli neizvirzītos pāri plīts malai.
⚠ Nepareiza režgu izmantošana var izraisit plits bojājumus: nenovietojiet režgus otrādi un nebīdiet tos pāri plītij.
Nelaujiet degla liesmai pārsniegt pannas malu.
Ja plīts virsma ir no stikla materiāla, neizmantojiet ĉuguna pannas, akmens pamatnes, terakotas katlus un pannas.
Neizmantojiet: siltuma izkliedētājus, piemēram, metāliskus sietus un citu veidu izstrādājumus; vienlaicīgi divus degļus vienam traukam (piemēram, zivju katlam). Ja konkrēti piegādātās gāzes vietējie aspekti apgrūtina degļa aizdegšanu, ieteicams atkārtot darbību, pagriežot slēdzi uz iestatījumu ar mazu liesmu.
Ja tvaika nosūcējs ir uzstādīts virs gatavošanas virsmas, lūdzu, skatiet informāciju par piemērotu attālumu tvaika nosūcēja instrukcijās. Režgu gumijas aizsargelementi rada aizrīšanās risku maziem bērniem. Pēc režgu noņemšanas, lūdzu, pārliecinieties, vai visi aizsargelementi ir pareizi uzstādīti.
MONTĀŽA
⚠ lerīces pārvietošana un uzstādīšana jāveic vismaz diviem cilvēkiem – pastāv savainojumu risks. Izmantojiet aizsargcimdus visos izsainošanas un uzstādīšanas darbos – pastāv sagriešanās risks.
⚠ Elektrības un gāzes savienojumiem ir jāatbilst vietējiem normatīviem.
Montāžu, tajā skaitā ūdens sistēmas (ja tāda ir) un elektrosavienojumu uzstādīšanu, un remontu drīkst veikt tikai kvalificēts tehniķis. Nelabojiet un nemainiet ierīces detaljas, ja vien tas nav tieši norādīts lietotāja rokasgrāmatā. Neļaujiet bērniem būt tuvumā ierīces montāžas vietā. Pēc ierīces izsaiņošanas pārliecinieties, vai pārvadāšanas laikā tā nav bojāta. Problēmu gadījumā sazinieties ar izplatītāju vai tuvāko pēcpārdošanas apkopes centru. Pēc ierīces montāžas novietojiet iepakojuma materiālus (plastmasas un polistirola daļas) bērniem nepieejamā vietā - pastāv nosmakšanas risks. Pirms ierīces uzstādīšanas tai jābūt atvienotai no elektrotīkla - pastāv strāvas trieciena risks. Uzstādīšanas laikā sekojiet, lai ierīce nesabojātu barošanas kabeli - pastāv aizdegšanās un strāvas trieciena risks. leslēdziet ierīci tikai tad, kad montāža ir pabeigta.
⚠ BRĪDINĀJUMS! Ierīces modificēšana un montāžas metode ir ārkārtīgi būtiska, lai droši un pareizi izmantotu šo ierīci visās papildus valstīs.
⚠ lzmantojiet instrukcijā norādītajam gāzes spiedienam piemērotus spiediena regulatorus.
⚠ Telpai jābūt aprīkotai ar gaisa velces sistēmu, kas izvada visus degšanas dūmus.
⚠ Telpā jābūt atbilstošai gaisa cirkulācijai, jo degšanai ir nepieciešams skābeklis. Gaisa plūsmai jābūt ne mazākai par 2 m³/h uz katru uzstādītās jaudas kW.
⚠ Gaisa cirkulācijas sistēma var ṣemt gaisu tieši no ārpuses ar cauruli, kuras iekšējais škērsgriezums ir vismaz 100 cm²; atvērumam jābūt nodrošinātam pret jebkāda veida nosprostojumiem.
⚠ Sistēma var netieši nodrošināt degšanai vajadzīgo gaisu, proti, no blakus esošajām telpām, kas aprīkotas ar iepriekš minētajām gaisa cirkulācijas caurulēm. Taču šī telpas nedrīkst būt koplietošanas telpas, guļamistabas vai telpas, kuras rada ugunsgrēka briesmas.
⚠ Sašķidrinātā naftas gāze nogulstas uz grīdas, jo tā ir smagāka par gaisu. Tāpēc telpas, kurās ir sašķidrinātās naftas gāzes baloni, ari jāapriko ar ventilācijas atverēm, lai ľautu gāzei izplūst, rodoties noplūdei. Tāpēc sašķidrinātās gāzes balonus, gan pustukšus, gan pilnus, neatkarīgi no tā, vai tie atrodas telpās vai uzglabāšanas zonās, kas atrodas zem grīdas līmeņa (pagrabos u.c.). Telpā ieteicams turēt tikai to balonu, kurš pašlaik tiek izmantots, tam jābūt novietotam tā, lai tas nebūtu pakļauts karstuma iedarbībai, ko rada ārēji avoti (krāsnis, kamīni, plītis u.c.), kas varētu paaugstināt balona temperatūru virs 50 °C.
Ja deglu pogu pagriešana ir apgrūtināta, lūdzu, sazinieties ar pēcpārdošanas apkopes dienestu par degla krāna nomainu, ja konstatēts, ka tas ir bojāts. Nekādā gadījumā nedrikst nosegt atvērumus, kurus izmanto ventilācijai un karstuma izkliedēšanai.
⚠ Uzmanīgi veiciet skapja zāgēšanas darbus pirms ierīces uzstādīšanas vietā un rūpīgi noslaukiet visas koka skaidas un zāğskaidas.
⚠️ Ja ierīci neuzstāda virs krāsns, atdalošais panelis (nav iekļauts komplektācijā) jāuzstāda nodalījumā zem ierīces.
GÃZES PIESLÊGUMS
⚠ BRĪDINĀJUMS: Pirms uzstādīšanas pārliecinieties, ka vietējie gāzes piegādes apstākļi (gāzes veids un gāzes spiediens) un ierīces regulējums ir saderīgi.
⚠ Pārbaudiet, vai gāzes padeves spiediens ir saderīgs ar vērtībām, kas norādītas tabulā “Degļa un sprauslas specifikācijas”.
⚠ BRĪDINĀJUMS: Šīs ierīces regulēšanas nosacījumi norādīti uz etiketes (vai datu plāksnītes).
⚠ BRĪDINĀJUMS: Šī ierīce nav savienota ar degšanas produktu nosūkšanas ierīci. Tā ir jāuzstāda un jāpievieno atbilstoši spēkā esošajiem uzstādīšanas noteikumiem. īpaša uzmanība jāpievērš saistitajām prasībām par ventilāciju.
⚠️ Ja iericēm pievienota saškidrinātā gāze, regulēšanas skrūve jāieskrūvē pēc iespējas ciešāk.
⚠️ SVARĪGI! Ja tiek izmantots gāzes balons, balons vai gāzes tvertne pareizi jāuzstāda (vertikāli).
⚠ BRĪDINĀJUMS! Šī darbība jāveic kvalificētam tehniskajam speciālistam.
⚠ Gāzes savienojumam izmantojiet tikai elastīgu vai neelastīgu metāla šlūteni.
⚠ Savienojums ar nelokāmu cauruli (vara vai tērauda) Savienojums ar gāzes sistēmu jāizveido tā, lai uz ierīci netiktu izdarīta nekāda slodze. Uz ierīces padeves paliktņa ir pielāgojams L veida caurules savienotājelements, un tas ir aprīkots ar blīvi, lai novērstu noplūdes. Blīvējums vienmēr jānomaina pēc cauruļu savienotājelementa pagriešanas (blīvējums iekļauts ierīces komplektācijā). Gāzes padeves savienotājelements ir 1/2 gāzes stiprinājums ar ārēju vītni.
⚠ Elastīgas tērauda caurules bez savienotājelementiem pievienošana vītņveida stiprinājumam Gāzes padeves savienotājelements ir 1/2 gāzes stiprinājums ar ārēju vītni. Šīs caurules jāuzstāda tā, lai tās, pilnīgi nostieptas, nebūtu garākas par 2000 mm. Kad savienojums ir izveidots, pārliecinieties, ka elastīgā metāla caurule nepieskaras nekādām kustīgajām daļā un netiek saspiesta. Izmantojiet tikai valsts noteikumiem atbilstošas caurules un blivējumu.
⚠️ SVARĪGI! Izmantojot nerūsējošā tērauda šļūteni, tā jāuzstāda tā, lai neaizskartu nevienu mēbeļu kustīgā daļa (piemēram, atvilktni). Tā jāizvieto zonā, kurā nav škēršlu un kurā to var pārbaudīt visā garumā.
⚠ lerīce jāpievieno gāzes padevei vai gāzes balonam atbilstoši aktuālajiem valsts noteikumiem. Pirms veikt savienojumu, pārliecinieties, ka ierīce ir saderīga ar to gāzes padeves veidu, ko vēlaties izmantot. Ja tā nav, rīkojieties atbilstoši instrukcijai, kas norādīta sadalā “Pielāgošana dažādiem gāzes veidiem”.
⚠️ Pēc pievienošanas gāzes padevei ar ziepjūdeni pārbaudiet, vai nav noplužu. lededziet degļus un pagrieziet slēdžus no maksimālās pozīcijas 1* līdz minimālajai 2*, lai pārbaudītu liesmas stabilitāti.
PIELĀGOŠANA DAŽĀDIEM GĀZES VEIDIEM
(Šī darbība jāveic kvalificētam tehniskajam speciālistam).
⚠ Lai pielāgotu ierīci gāzes veidam, kas atšķiras no veida, kuram tā tika ražota (norādīts nominālo parametru plāksnītē), veiciet attiecīgās darbības, kas norādītas pēc uzstādīšanas ilustrācijām.
ELEKTRISKIE BRĪDINĀJUMI
⚠️ SVARĪGI! Informācija par strāvas un sprieguma patēriņu ir sniegta nominālo parametru plāksnītē.
⚠ Elektrības kabelim jābūt pietiekami garam, lai jau iebūvētu ierīci varētu ērti pievienot elektrotīklam. Nevelciet aiz ierīces elektroapgādes kabela.
⚠ Jānodrošina iespēja atvienot ierīci no strāvas padeves, to vienkārši atslēdzot, ja pieejama kontaktdakša, vai ar divpolu slēdzi, kas uzstādīts pirms kontaktligzdas pēc elektroinstalācijas noteikumiem, un ierīcei jābūt zemētai atbilstoši valsts elektrības drošības standartiem.
⚠️ Neizmantojiet pagarinātājus, vairāku spraudņu kontaktligzdas un adapterus. Pēc ierīces uzstādīšanas tās elektriskiekomponentinedrīkstbūtpieejami. Neizmantojiet ierīci ar mitrām rokām vai basām kājām. Nelietojiet šo ierīci, jabojāts tās strāvas kabelis vai kontaktdakša, ja tā nedarbojas pareizi, ir bojāta vai tikusi nomesta.
⚠️ Ja padeves kabelis ir bojāts, tas jāaizvieto ar identisku, nomaiņa jāveic ražotājam, tā servisa agentam vai līdzīgas kvalifikācijas personali, lai izvairītos no bīstamības – strāvas trieciena riska.
TİRİŞANA UN APKOPE
⚠ BRĪDINĀJUMS! Pirms apkopes darbību veikšanas pārliecinieties, vai ierīce ir izslēgta un atvienota no strāvas padeves; nekādā gadījumā nelietojiet tvaika tīrīšanas aprīkojumu – pastāv strāvas trieciena risks.
⚠ Nelietojiet abrazīvus vai kodīgus izstrādājumus, tīrīšanas līdzekļus uz hlora bāzes vai pannu tīrīšanas piederumus.
⚠ Lai nesabojātu elektriskās aizdedzes ierīci, neizmantojiet to, ja degli neatrodas tiem paredzētajās vietās.
IEPAKOJUMA MATERIÄLU UTILIZÄCIJA
Iepakojuma materiāls ir 100 % pārstrādājams un tiek apzīmēts ar otrreizējās
pārstrādes simbolu
Tādēļ dažādas iepakojuma dajas jäutilizē atbildīgi un saskaņā ar vietējiem atkritumu apsaimniekošanas noteikumiem.
MĀJSAIMNIECĪBAS IERĪČU UTILIZĀCIJA
Ši ierīce ir izgatavota no pārstrādājamiem un atkārtoti izmantojamiem materiāliem. Utilizējiet to saskaņā ar vietējiem atkritumu apsaimniekošanas noteikumiem. Plašāku informāciju par lietotu mājsaimniecibas ieriču apstrādi, atjaunošanu un pārstrādi varat iegūt vietējās varas iestādes, pie atkritumu savākšanas pakalpojumu sniedzējiem vai veikalā, kur ierīci iegādājāties. Ši ierīce ir markēta saskaņā ar Eiropas Savienības Direktīvu 2012/19/ES par elektrisko un elektronisko iekārtu atkritumiem (EEIA) un saskaņā ar 2013. gada Regulu par elektrisko un elektronisko iekārtu atkritumiem (un tās grozījumiem). Nodrošinot šis ierīces pareizu utilizāciju, varat novērst iespējamo negatīvo vides un cilvēka veselības apdraudējumu.
simbols uz izstrādājuma vai komplektācijā iekļautajiem dokumentiem norāda, ka šo ierīci nevar izmest sadzīves atkritumos, bet tā ir jānodod pārstrādei elektrisko un elektronisko ieriču savākšanas centrā.
IETEIKUMI ENERGIJAS TAUPİSANAI
Izmantot katlus un pannas, kuru pamatnes platums ir vienāds ar gatavošanas zonu. Izmantot tikai katlus un pannas ar plakanām pamatnēm.
Ja iespējams, gatavošanas laikā izmantot katlu vākus.
Izmantojiet ātrvārāmo katlu, lai ietaupītu vēl vairāk energijas un laika.
PAZINOJUMS PAR ATBILSTIBAS DEKLARACIJU
Ši ierīce atbilst Eiropas Regulas 66/2014 ekodizaina prasībām un 2019. gada noteikumiem saistībā ar ekodizaina prasībām ar energiju saistītiem ražojumiem un energijas informāciju (grozijums) (ES izvešana) saskaņa ar Eiropas standartu EN 30-2-1.
DEGLA UN SPRAUSLAS SPECIFIKĀCIJAS
LV
KATEGORIJA II2H3B/P
| Izmantotās gāzes veids | Degļa veids Inžektora markējums | Siltuma plūsmas nominālais ātrums kW | Aprēkinātais patēriņš | Samazinātas kapacitātes siltums kW | Gāzes spiediens mbar | ||
| min. rat. max. | |||||||
| DABASGĀZE (Metans) G20 | Vidējas intensitātes (SR) Papildu (AUX) 2 Rīŋku (DC) | 95 Z 72 X 138 A | 1,65 1,00 3,50 | 157 l/h 95 l/h 333 l/h | 0,40 0,40 1,65 | 17 20 | 25 |
| SAŠKIDRINĀTĀ NAFTAS GĀZE (Butāns) G30 | Vidējas intensitātes (SR) Papildu (AUX) 2 Rīŋku (DC) | 63 50 91 | 1,65 1,00 3,50 | 120 g/h 73 g/h 254 g/h | 0,40 0,40 1,65 | 20 30 | 35 |
| SAŠKIDRINĀTĀ NAFTAS GĀZE (Propāns) G31 | Vidējas intensitātes (SR) Papildu (AUX) 2 Rīŋku (DC) | 63 50 91 | 1,65 1,00 3,50 | 118 g/h 71 g/h 250 g/h | 0,40 0,40 1,65 | 20 30 | 35 |
| Izmantotās gāzes veids Modela konfiguracija4 DEGLA | Siltuma plūsmas nominālais ātrums (kW) | Kopējais nominālais patērinš | Nepieciešamais gaiss ( m^3 )gāzes degšanai 1m^3 | |
| G20 | 20 mbar | 2SR - 1AUX - 1DC | 7,80 | 743 l/h |
| G30 | 30 mbar | 2SR - 1AUX - 1DC | 7,80 | 567 g/h |
| G31 | 30 mbar | 2SR - 1AUX - 1DC | 7,80 | 557 g/h |
ELEKTROAPGÄDE: 220-240 V \~ 50-60 Hz - 0,6 W
UZSTĀDĪŠANA (3 KLASE)
TEHNISKA INFORMACIJA PLITS VIRSMAS UZSTADITAJAM
- Apkopjot, sagatavojot un uzstādot izstrādājumu, lietojiet aizsargcimdus.
- Šo ierīci var iebūvēt virtuves darbvirsmā, kas ir 20–60 mm bieza.
- Ja zem šis plits virsmas nav cepeškrāns, ievietojiet starppaneli, kura virsma ir vismaz tikpat liela, kā darbvirsmas atvērums. Šis panelis jānovieto ne zemāk par 150 mm no augšējās darbvirsmas, taču ne tuvāk par 20 mm no šis plīts virsmas apakšējās virsmas. Ja zem plīts virsmas ir plānots uzstādit cepeškrāsni, tai ir jābūt aprīkotai ar dzesēšanas sistēmu. Ražotājs neuzņemsies atbildību, ja zem šis plīts virsmas tiks uzstādīta cita ražotāja cepeškrāsns.

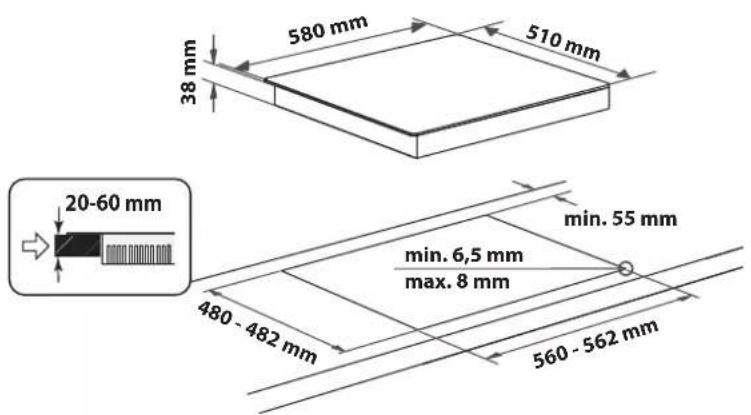

IZMĚRI UN ATTĀLUMI, KAS JĀIEVĒRO

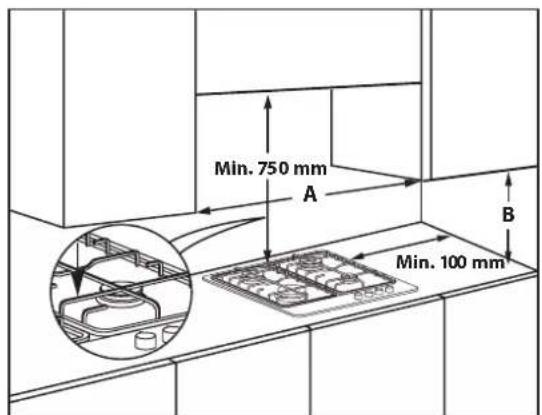

PIEZIME: Ja atstatums „A“ starp sienas nodalijumiem ir 600 mm un 730 mm, minimālajam augstumam „B“ ir jābūt vismaz 530 mm. Ja atstatums „A“ starp sienas nodalijumiem pārsniedz plīts virsmas platumu, minimālajam augstumam „B“ ir jābūt vismaz 400 mm. Ja virs plīts virsmas tiek uzstādīts pārsegs, lūdzu, skatiet pareizo atstatumu pārsega instrukcijās.
MONTĀŽA
Vispirms notiriet ierices virsmu un tad pievienojiet tai komplektä iekļauto starpliku, kā parādīts attēlā.
levietojiet ierīci darbvirsmas atvērumā, kas izveidota, ṣemot vērā norādījumos minētos izmērus.
PIEZIME: Strāvas kabelim jābūt pietiekami garam, lai to varētu izvilkt uz augšu.

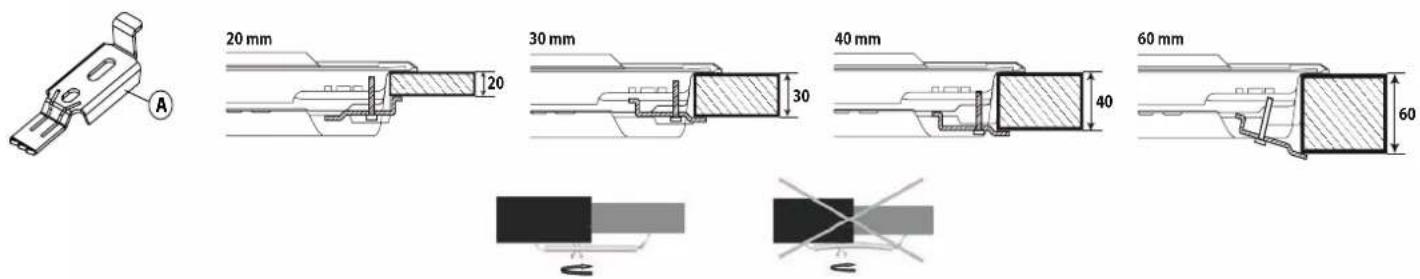

Plits virsmas nostiprināšanai izmantojiet komplektācijā iekļautos kronšteinus (A). levietojiet kronšteinus attiecīgajās atverēs, kas parādītas ar bultiņu, un nostipriniet tos, izmantojot darbvirsmas biezumam atbilstošas skrūves (skatiet turpmākos skaitļus).
GÃZES PIESLÊGUMS
- Pievienojiet plits virsmas komplektācijā iekļauto likuma elementu (A)* vai (B)* plīts virsmas attiecīgajai ieejai, izmantojot starpliku (C)— atbilstoši standartam EN 549.
* Izmantojiet likuma elementu (A), ja ierice jāuzstāda Francijā, un (B)— citās valstīs.
- Kad gāzes pieslēgums paveikts, pārbaudiet, vai tajā nav noplūdes, izmantojot ziepjūdeni. lededziet degļus un pagrieziet slēdžus no maksimālās pozīcijas līdz minimālai ā lai pārbaudītu liesmas stabilitāti.
ELEKTRĪBAS PIESLĒGUMS
- Nočemami pannu novietošanas reži
- Vidējas intensitātes deglis
- Vidējas intensitātes deglis
- 2 riXu deglis
- Papildu deglis
- Vidējas intensitātes degā vadības poga
- Vidējas intensitātes degā vadības poga
- 2 riñu dega vadibas poga
- Papildu dega vadibas poga
Simboli
Melns aplis
Maksimalā liesma
Minimalā liesma
• Aizvērts krāns
Maksimālais atvērums/padeve un Elektriskā aizdedze
Minimāls atvērums vai samazināta padeve
IKDIENAS IZMANTOŠANA
KĀ IZMANTOT PLĪTS VIRSMU
Neļaujiet degļa liesmai izplatīties aiz pannas malām.
SVARĪGI! lietojot plīts virsmu, tā visa var sakarst.
- Lai iedegtu degli, pagrieziet atbilstošo regulatoru pretēji pulksteņrādītāju kustības virzienam līdz maksimālas liesmas stāvoklim.
- Piespiediet regulatoru pret vadības paneli, lai aizdegtu liesmu.
- Pēc degļa aizdegšanas turiet regulatoru nospiestu vēl apmēram 5–10 sekundes, lai nodrošinātu pareizu ierīces darbību.
• Ja liesma nejauši tiek nodzēsta (pēkšna caurvēja, gāzes piegādes pārtraukuma, vārāmajam šķidrumam pārlistot trauka malām un tamlīdzīgos gadījumos), degļa drošības ietaise noslēdz gāzes piegādi deglim. - Regulatoru nedrikst turët piespiestu ilgäk par 15 sekundëm. Ja ari pëc tam degli neizdodas aizdegt, uzgaidiet vismaz vienu minüti, un tikai tad atkärtoti mëginiet to iedegt.
PIEZIME: Ja gāzes piegādes apstāklu dēl ir grūti aizdegt degli, ieteicams atkārtot darbību, pagriežot regulatoru līdz mazas liesmas iestatījumam.
Atlaižot regulatoru, liesma var nodzist. Tas nozimė, ka drošibas ierice nav pietiekami uzsilusi. Šādā gadījumā atkārtojiet iepriekš minētās darbības. Ja liesma nejauši izdziest, nogrieziet vadības slēdzi un pagaidiet vismaz vienu minūti, pirms mēgināt to iedegt atkal.
PRAKTISKI PADOMI DEGLU LIETOŠANĀ
Šai plīts virsmai ir dažāda diametra degli. Lai panāktu labāku degļu veiktspēju, lūdzu, ievērojot šādus noteikumus:
- Izmantojiet katlus un pannas, kuru apakšējo daļu izmēri ir tādi paši kā degliem vai nedaudz lielāki (skatiet tabulu pa labi).
- Izmantojiet tikai katlus un pannas ar plakaniem dibeniem.
- Lietojiet tieši tik daudz ūdens, cik nepieciešams ēdiena pagatavošanai, un uzlieciet katlam vāku.
- Pärliecinieties, vai uz režgiem novietotie katli neizvirzās pāri plīts virsmas malai.
- Ja izmantojat pannas ar izliektiem dibeniem (VOK panna), lietojiet komplektäcijä ieklautäs atbalsta restes, kuras jänovieto tikai uz 4. degla.
- Uzmanieties, lai pret plits virsmu nejauši neatsistu pannas, stativus vai citus virtuves piederumus.
- Neatstājiet tukšas steika restes virs aizdedzināta degļa ilgāk par piecām minūtēm.
SVARĪG! Nepareiza režgu lietošana var izraisit plits virsmas bojājumus: nenovietojiet tos otrādi un nebidiet pāri ierīces virsmai.
| DEGLIS ∅ KATLA |
| 2 Rinku No 24 līdz 26 cm |
| Vidējas intensitātes No 16 līdz 22 cm |
| Papildu No 8 līdz 14 cm |
Neizmantojiet:
- čuguna trauku paliktnus, apdedzināta māla katlus un pannas;
- karstuma izkliedētājus, piemēram, metāla sietus u.c.;
• divus deglus vienlaikus, lai silditu vienu trauku (piemēram, zivju pannu).
PIELĀGOŠANA DAŽĀDIEM GĀZES VEIDIEM
o darbu drīkst veikt tikai kvalificēts tehniķis.
Ja plīts virsmai tiks izmantota gāze, kas atškiras no tās, kuras parametri minēti tehnisko datu plāksnītē un ierīces augšpusē uzstādītajā informācijas uzlimē, nomainiet sprauslas.
Nonemiet informācijas uzlīmi un saglabājiet to kopā ar norādījumu bukletu.
Izmantojiet spiediena regulatorus, kas piemēroti norādījumos minētajam gāzes spiedienam:
- Sprauslu nomaiņu drīkst veikt tikai klientu apkalpošanas centra darbinieki vai kvalificēts tehnikis.
- Sprauslas, kuras nav iekļautas ierīces komplektācijā, ir jāpasūta klientu apkalpošanas centrā.
• Noregulējiet krāniem minimālo iestatījumu.
PIEZIME: Ja izmantojat škidru naftas gāzi (G30/G31), minimalās plūsmas iestatijuma skrūvei ir jābūt pievilktai līdz galam.
SVARIGI! Ja deglu regulatoru pagriešana ir apgrütināta, lūdzu, sazinieties ar klientu apkalpošanas centru un pieprasiet nomainīt krānu, ja tas ir bojāts.
SVARĪGI! ja tiek izmantots gāzes balons, balons vai gāzes tvertne pareizi jāuzstāda (vertikāli).

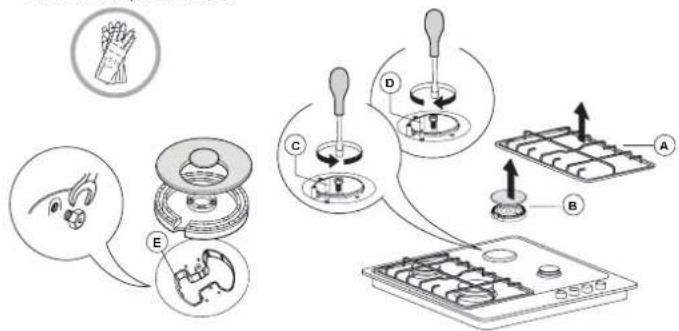

SPRAUSLU NOMAINA (skatiet Drošibas norādijumos minēto sprauslu tabulu)
Šo darbu drīkst veikt tikai kvalificēts tehniķis.
• Nonemiet režgus (A).
- Iznemiet deglus (B).
- Izmantojot piemērota lieluma galatslēgu, noskrūvējiet sprauslu (C).
- Nomainiet to pret jaunajam gāzes veidam piemērotu sprauslu.
- Uzstādiet atpakal sprauslu (D).
- Ja jums ir vairāku elementu deglis, izmantojiet uzgriežnatslēgu, lai uzstādītu sprauslu (E).
Pirms plīts virsmas uzstādišanas vēl ir jāpiestiprina plāksnīte ar gāzes kalibrācijas parametriem, kas nosedz līdzšinējo gāzes kalibrācijas informāciju.

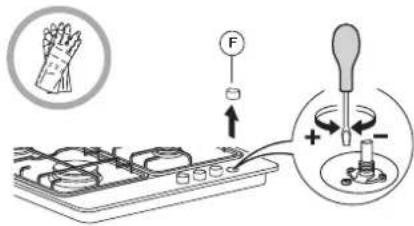

KRĀNU MINIMĀLĀS PLŪSMAS IESTATĪŠANA
⚠️ Šo darbu drīkst veikt tikai kvalificēts tehniķis.
Šo regulēšanu veicot, krānam ir jābūt pagrieztam minimālas gāzes plūsmas stāvokli (maza liesma) ⬆.
Deglu primārais gaiss nav jāregulē.
Lai pareizi iestatītu minimālo plūsmu, noņemiet regulatoru (F) un rīkojieties šādi:
- pievelciet skrūvi, lai samazinātu liesmas augstumu ( -);
- atlaidiet skrūvi, lai palielinātu liesmas augstumu (+).
Iededziet deglus un pagrieziet regulatorus no maksimālās plūsmas stāvokļa
lidz minimālās liesmas stāvoklim lai pārbaudītu liesmas stabilitāti.
Pēc regulēšanas veiciet atkārtotu blīvēšanu ar tam paredzētu vasku vai līdzvērtīgu materiālu.
MY MENIU LIESMAS REGULÉŠANA
| LİMENIS | GATAVOŠANAS PANĚMIENS/VEIDS (IETEICAMAIS LIETOJUMS) | GATAVOŠANAS PADOMI |
| 1-2 | UZTURĚT SILTU | Funkcija ir ideāli piemērota, lai padarītu sviestu mīkstu, lēnām izkausētu šokolādi, atkausētu nelielas porcijas, veidotu risoto krēmu. |
| SAUDZĪGA GATAVOŠANA | ||
| 3-4 | VĀRĪŠANA UZ LĒNAS UGUNS | Funkcija ir ideāli piemērota mazākā karstumā gatavojamiem produktiem (rīsi, mērces, cepetis, zīvs), izmantojot šķidrumus (piemēram, ūdens, vins, buljons) un gatavojot pastas ar mērci, uzturot lēnu vārišanos. |
| SAUTĒŠANA | ||
| 5-6 | CEPŠANA | Funkcija ir ideāli piemērota dārzenu sautēšanai, ilgstošai gatavošanai, virtuves piederumu uzsildīšanai, gatavošanai līdz krēma konsistencei. |
| CEPŠANA | ||
| 7-8 | CEPŠANA AR MAISĪŠANU | Funkcija ir ideāli piemērota apbrūnināšanai, gatavošanas sākšanai, straujai šķidrumu uzvārišanai, sasaldētu produktu cepšanai, gaļas un zivju grilēšanai, spēcīgas vārišanās uzturēšanai. |
| GRILEŠANA | ||
| 9 ĀTRA | SAKARSĒŠANA | Funkcija ir ideāli piemērota straujai ēdiena temperatūras paaugstināšanai vai šķidrumu (ūdens) sakarsēšanai. |
APKOPE UN TİRİŞANA
Atvienojiet ierici no elektrotikla.
PLİTS VIRSMAS TİRİŞANA
- Stikla un emaljētās daļas jātīra ar siltu ūdeni un neitrālu mazgāšanas līdzekli.
- Uz nerūsējoša tērauda virsmām var pakāpeniski parādīties traipi, ko veido kalkains ūdens un kodīgi tīrīšanas līdzekļi. Noslaukiet izlijušo ūdeni, mērces, kafiju un citus produktus, pirms tie sakalst.
- Nomazgājiet virsmas ar siltu üdeni un neitrālu mazgāšanas līdzekli un tas nosusiniet tās ar mīkstu drānu vai zamšādu. Notīriet piekaltušus netīrumus ar tīrīšanas līdzekliem, kas paredzēti nerūsējoša tērauda virsmu tīrīšanai.
PIEZIME. Nerūsējošā tērauda virsmas tīriet tikai ar mīkstu drānu vai sūkli.
- Neizmantojiet abrazīvus un koroziju izraisošus līdzekļus, tādus, kas satur hloru, vai pannu skrāpjus.
- Neizmantojiet tvaika tirišanas ierīces.
- Neizmantojiet viegli uzliesmojošus līdzekļus.
- Uz plīts virsmas nedrīkst palikt skābas vai sārmainas vielas, piemēram, etikis, sinepes, sāls, cukurs vai citronu sula.
PLİTS VIRSMAS SASTÄVDALU TİRİŞANA
• Tiriet stiklu un emaljētās dalas tikai ar mīkstu drānu vai sūkli.
- Režgus, deglu vāciņus un deglus tīrīšanas nolūkos var nonemt.
- Notīriet tos manuāli, izmantojot siltu ūdeni un neabrazīvu tīrīšanas līdzekli, nonemot visus pārtikas pārpalikumus un pārbaudot, vai neviena degla atvere nav nosprostota.
- Noskalojiet un nosusiniet.
- Čuguna režgus drikst mazgāt trauku mazgājamajā mašinā.
Pirms režgu ievietošanas trauku mazgājamās mašinas zemākajā statīvā notīriet piedegušās ēdiena paliekas.
- Deglus un to vāciņus uzstādiet atpakal pareizi attiecīgajos korpusos.
- Uzliekot atpakal režgus, pārliecinieties, vai pannu novietošanas zona ir salāgota ar degli.
- Modeliem ar elektriskās aizdedzes spraudniem un drošības ierīci nepieciešama pamatīga spraudņa gala tīrīšana, lai nodrošinātu pareizu darbību.
- Bieži pârbaudiet šos elementus un pēc nepieciešamibas notīriet ar mitru drānu. Piedegusī pārtika jānoņem ar zobu bakstāmā vai adatas palīdzību.
PIEZIME. Lai nesabojātu elektriskās aizdedzes ierīci, neizmantojiet to, ja degli neatrodas tiem paredzētajās vietās.
PROBLÉMU RISINÄŠANA
Ja plīts virsma nedarbojas pareizi, pirms sazināties ar klientu apkalpošanas centru, skatiet problēmu novēršanas pamācību
1. Nevar aizdegt degli vai nevienmērīga liesma
Pārbaudiet, vai:
- nav atslēgta gāzes un elektrības piegāde un, vai ir atgriezts gāzes krāns;
- nav tukšs saškidrinātās gāzes balons;
- nav aizsērējušas deglu atveres;
• nav netīrs spraudņa gals;
- visas degla detalas ir pareizi uzstādītas;
- plīts virsmas tuvumā nav caurvēja
2. Degla liesma nodziest
Pārbaudiet, vai:
- iediedzot degli, regulators tika nospiests pietiekami ilgi, lai aktivizētos aizsardzības ierīce;
- nav aizsērējušas termoelementa tuvumā esošās degļa atveres;
- nav netīrs drošības ierīces gals;
- ir pareizi iestatīta minimālā gāzes plūsma (skatiet attiecīgo sadalju).
PĒCPĀRDOŠANAS SERVISS
Lai sanemtu pilnvērtīgu palīdzību, lūdzu, registrējiet savu ierīci vietnē www.hotpoint.eu/register.
PIRMS SAZINĀTIES AR PĒC-PĀRDOŠANAS APKALPOŠANAS DIENESTU:
- Mēginiet atrisināt problēmu saviem spēkiem, izmantojot šeit atrodamo PROBLĒMU RISINĀŠANA.
- Izslēdziet ierīci un ieslēdziet to vēlreiz, lai pārliecinātos, vai problēma ir novērsta.
JA PĚC IEPRIEKŠMINĚTAJĂM PĂRBAUDĖM PROBLĖMA NAV NOVĖRSTĂ, SAZINIETIES AR TUVĀKO PĚC-PĂRDOŠANAS APKALPOŠANAS DIENESTU.
Lai saņemtu palīdzību, zvaniet uz garantijas grāmatiņā norādīto numuru vai sekojiet norādījumiem tīmekļa vietnē www.hotpoint.eu.
Sazinoties ar klientu pēc-pārdošanas apkalpošanas dienestu, vienmēr norādiet:
- īsu klūmes aprakstu;
- precizu ierīces veidu un modeli;
- trauka apakšpuse ir pilnīgi plakana;
- trauks atrodas degla centrā;
- režgi nav samainiti vietām un vai tie novietoti pareizi.
Ja pēc iepriekš minētajām pārbaudēm klūme netiek novērsta, sazinieties ar tuvāko klientu apkalpošanas centru.
- sērijas numurs (skaitlis pēc vārda SN uz tehnisko datu plāksnes zem ierīces). Sērijas numurs ir norādīts ari dokumentācijā;
Mod. XXX XXX
• savu pilno adresi;
• savu tālruṇa numuru.
Ja nepieciešams remonts, lūdzu, sazinieties ar pilnvarotu Pēc-pārdošanas apkopes centru (lai būtu garantija, ka tiek izmantotas tikai originālas rezerves daļas un remonts tiktu veikts pareizi).
- ATLAUTĀ LIETOŠANA
- MONTĀŽA
- GÃZES PIESLÊGUMS
- PIELĀGOŠANA DAŽĀDIEM GĀZES VEIDIEM
- ELEKTRISKIE BRĪDINĀJUMI
- TİRİŞANA UN APKOPE
- IEPAKOJUMA MATERIÄLU UTILIZÄCIJA
- MĀJSAIMNIECĪBAS IERĪČU UTILIZĀCIJA
- IETEIKUMI ENERGIJAS TAUPİSANAI
- PAZINOJUMS PAR ATBILSTIBAS DEKLARACIJU
- UZSTĀDĪŠANA (3 KLASE)
- TEHNISKA INFORMACIJA PLITS VIRSMAS UZSTADITAJAM
- Simboli
- IKDIENAS IZMANTOŠANA
- KĀ IZMANTOT PLĪTS VIRSMU
- SVARĪGI! lietojot plīts virsmu, tā visa var sakarst.
- PRAKTISKI PADOMI DEGLU LIETOŠANĀ
- Izmantojiet spiediena regulatorus, kas piemēroti norādījumos minētajam gāzes spiedienam:
- SPRAUSLU NOMAINA (skatiet Drošibas norādijumos minēto sprauslu tabulu)
- KRĀNU MINIMĀLĀS PLŪSMAS IESTATĪŠANA
- APKOPE UN TİRİŞANA
- PLİTS VIRSMAS TİRİŞANA
- PIEZIME. Nerūsējošā tērauda virsmas tīriet tikai ar mīkstu drānu vai sūkli.
- PLİTS VIRSMAS SASTÄVDALU TİRİŞANA
- PROBLÉMU RISINÄŠANA
- Nevar aizdegt degli vai nevienmērīga liesma
- Degla liesma nodziest
- PĒCPĀRDOŠANAS SERVISS
- PIRMS SAZINĀTIES AR PĒC-PĀRDOŠANAS APKALPOŠANAS DIENESTU:
- JA PĚC IEPRIEKŠMINĚTAJĂM PĂRBAUDĖM PROBLĖMA NAV NOVĖRSTĂ, SAZINIETIES AR TUVĀKO PĚC-PĂRDOŠANAS APKALPOŠANAS DIENESTU.
Zīmols : HOTPOINT
Modelis : PPH 60G DF
Kategorija : Plīts
