| Marcă | Hotpoint |
| Model | PPH 60G DF |
| Tip produs | Plită pe gaz (aragaz) |
| Număr arzătoare | 4 |
| Configurație arzătoare | 2 Semi-rapide, 1 Auxiliar, 1 Coroană dublă (2 coroane) |
| Tipuri de gaz suportate | Gaz natural (G20) și GPL (G30/G31) |
| Alimentare electrică | 220-240 V ~ 50-60 Hz, 0,6 W (pentru aprindere) |
| Sistem de aprindere | Aprindere electrică cu dispozitiv de siguranță (oprire flacără) |
| Caracteristici de siguranță | Dispozitiv de siguranță la oprirea flăcării, oprire automată a gazului dacă flacăra se stinge |
| Material suprafață plită | Oțel emailat și sticlă (suprafață superioară), oțel inoxidabil (margini) |
| Suporturi cratiță | Grătare detașabile din fontă cu picioare din cauciuc |
| Capace arzătoare și arzătoare | Detașabile pentru curățare |
| Instrucțiuni de curățare | Utilizați apă caldă și detergent neutru; evitați detergenții abrazivi; detergent pentru oțel inoxidabil pentru murdăria încălțată; curățarea cu abur nu este permisă |
| Conexiune gaz | Țeavă rigidă sau furtun flexibil din oțel inoxidabil (max 2000 mm); atașament cilindric mascul de gaz 1/2 |
| Cerințe de instalare | Aparat clasa 3; grosime blat 20-60 mm; necesită ventilație adecvată; panou separator dacă nu există cuptor dedesubt |
| Eficiență energetică | Respectă Regulamentul UE 66/2014 privind proiectarea ecologică |
| Debit termic nominal total | 7,80 kW |
| Accesorii incluse | Coturi de conexiune gaz, garnitură, suporturi de fixare, injectoare pentru conversie gaz |
Întrebări frecvente - PPH 60G DF HOTPOINT
Întrebările utilizatorilor despre PPH 60G DF HOTPOINT
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Aragaz în format PDF gratuit! Găsiți manualul dvs. PPH 60G DF - HOTPOINT și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. PPH 60G DF mărcii HOTPOINT.
MANUAL DE UTILIZARE PPH 60G DF HOTPOINT
Descărcați manualul cu instrucțiuni complet de pe site-ul http://docs.hotpoint.eu sau sunați la numărul indicat pe certificatul de garanție.
⚠️ Aceste instrucțiuni sunt valabile numai dacă simbolul țării în care este utilizat aparatul este prezent pe acesta. Dacă simbolul corespunzător nu este prezent pe acesta, este necesar să consultați instrucțiunile tehnice, deoarece acestea conțin instrucțiunile necesare privind modificarea aparatului în funcție de condițiile de utilizare specifice țării respective.
⚠️ ATENȚIE: Utilizarea unui aparat de gătit cu funcționare pe gaz are ca rezultat generarea de căldură, umiditate și produși combustibili în încăperea în care acesta este instalat. Asigurați-vă că bucătăria este bine ventilată, mai ales atunci când aparatul este în funcțiune: mențineți deschise orificiile de aerisire sau instalați un dispozitiv de ventilare mecanică (hotă cu extracție mecanică). Utilizarea intensivă și îndelungată a aparatului ar putea impune necesitatea unei ventilări suplimentare, de exemplu, deschiderea ferestreii sau o modalitate mai eficientă de ventilare, prin creșterea nivelului de ventilarea mecanică atunci când este cazul.
⚠ Nerespectarea cu exactitate a instrucțiunilor din acest manual poate duce la incendiu sau explozie, care se soldează cu pagube materiale sau vătămări corporale. Înainte de a utiliza aparatul, citiți aceste instrucțiuni privind siguranță. Păstrați-le la îndemână pentru a le putea consulta și pe viitor.
Acesteinstrucțiunișiaparatulînsinefurnizeazăavertismente importante privind siguranță, care trebuie respectate întotdeauna. Producătorul nu își asumă nicio răspundere pentru nerespectarea acestor instrucțiuni de siguranță, pentru utilizarea necorespunzătoare a aparatului sau pentru setarea incorectă a butoanelor de comandă.
⚠ AVERTISMENT: Aparatul și părțile sale accesibile se înfierbântă în timpul utilizării. Trebuie evitată atingerea elementelor fierbinți. Copiii cu vârste mai mici de 8 ani nu trebuie lăsați să se apropie de aparat, cu excepția cazurilor în care sunt supravegheati în permanenta.
⚠ AVERTISMENT: Dacă suprafață plitei este crăpată, nu folositi aparatul – risc de electrocutare.
⚠ AVERTISMENT: Pericol de incendiu: Nu depozitați obiecte pe zonele de gătit.
⚠️ ATENTIE: Procesul de preparare trebuie să fie supravegheat. Un proces de preparare care durează puțin trebuie să fie supravegheat în permanentă.
⚠ AVERTISMENT: Prepararea la plită cu grăsime sau ulei poate fi periculoasă - risc de incendiu. Nu încercați NICIODATĂ să stingeți un incendiu folosind apă: trebuie să opriți aparatul și apoi trebuie să acoperiți flacăra, de exemplu cu un capac sau cu o pătură ignifugă.
⚠ Nu utilizati plita ca suprafață de lucru sau suport. Nu amplasati articole vestimentare sau alte materiale
inflamabile lângă aparat până când nu s-au răcit complet toate componentele acestuia - pericol de incendiu.
⚠️ Nu lăsați aparatul la îndemâna copiilor foarte mici (0-3 ani). Nu lăsați aparatul la îndemâna copiilor mici (3-8 ani) decât dacă sunt supravegheați în permanentă. Copiii cu vârsta de peste 8 ani și persoanele cu capacități fizice, senzoriale sau mintale reduse sau fără experiență și cunoștințe pot folosi acest aparat doar dacă sunt supravegheate sau au fost instruite cu privire la utilizarea în siguranță și înțeleg riscurile implicate. Copiii nu trebuie să se joace cu aparatul. Curățarea și întreținerea nu trebuie să fie efectuate de către copii fără a fi supravegheați.
⚠️ ATENȚIE: În cazul spargerii sticlei plitei: închideți imediat toate arzătoarele și toate rezistențele electrice și deconectați aparatul de la sursa de alimentare; nu atingeți suprafață aparatului; nu utilizați aparatul.
Capacul din sticlă se poate sparge dacă este încălzit excesiv. Opriți toate arzătoarele și plăcile electrice înainte de a închide capacul. Nu închideți capacul dacă arzătorul este aprins.
UTILIZAREA PERMISĂ
⚠️ ATENȚIE: aparatul nu trebuie să fie pus în funcțiune prin intermediul unui comutator extern, precum un temporizator, sau al unui sistem de comandă la distanță separat.
Acest aparat este proiectat pentru a fi utilizat în locuinte, precum și în alte spații similare, precum: bucătării destinate personalului din magazine, birouri și alte spații de lucru; ferme; de către clientii din hoteluri, moteluri, unități de cazare de tip “Bed and breakfast” și alte spații rezidentiale.
⚠ Orice altă utilizare este interzisă (de ex. încălzirea încăperilor).
⚠️ Acest aparat nu este destinat utilizării în scop profesional. Nu utilizați aparatul în aer liber.
Utilizați oale și cratițe cu diametrul bazei egal sau puțin mai mare decât diametrul arzătoarelor (consultați tabelul specific). Aveți grijă ca vasele de gătit așezate pe grătare să nu iasă în afara marginilor plitei.
Utilizarea necorespunzătoare a grătarelor poate duce la deteriorarea plitei: nu așezați grătarele cu susul în jos și nu le târâți pe suprafață plitei.
Aveți grijă ca flacăra arzătorului să nu se extindă dincolo de marginea vasului. Dacă suprafața plitei este fabricată din sticlă, nu utilizați tigăi din fontă, plăci de piatră pentru gătit, oale și cratițe din teracotă.
Nu utilizați: Difuzoare de căldură, de tipul plaselor metalice sau de alte tipuri. Două arzătoare în același timp pentru un singur vas (de ex. o tavă de gătit pește). În cazul în care condițiile locale specifice de distribuire a gazelor fac ca aprinderea arzătorului să fie dificilă, este indicat să repetați operația cu butonul rotit la poziția pentru flacără mică.
În cazul instalării unei hote deasupra plitei, consultați instrucțiunile care însoțesc hota pentru a identifica distanțele corecte de montare.
Piciorușele de protectie din cauciuc de sub grătare ar putea fi înghițite de copii, reprezintând astfel un pericol de sufocare. După îndepărtarea grătarelor, vă rugăm să vă asigurați că toate piciorușele sunt montate corect.
INSTALAREA
⚠ Manevrarea și instalarea aparatului trebuie să fie efectuate de două sau mai multe persoane - risc de
rănire. Folosiți mănuși de protecție la despachetare și instalare - risc de tăiere.
⚠ Conexiunile electrice și racordurile pentru gaz trebuie să fie efectuate în conformitate cu normele locale.
⚠ Instalarea, inclusiv racordarea la rețeaua de alimentare cu apă (dacă este necesară) și la rețeaua de alimentare cu energie electrică, precum și reparațiile trebuie efectuate de un tehnician calificat. Nu reparați și nu înlocuiti nicio piesă a aparatului, dacă acest lucru nu este indicat în mod expres în manualul de utilizare. Nu lăsați copiii în apropierea zonei de instalare. După despachetarea aparatului, asigurați-vă că acesta nu a fost deteriorat în timpul transportului. Dacă apar probleme, contactați distribuitorul sau cel mai apropiat serviciu de asistență tehnică post-vânzare. Odată instalat aparatul, deșeurile de ambalaje (bucăți de plastic, polistiren etc.) nu trebuie lăsate la îndemâna copiilor - risc de asfixiere. Înainte de orice operație de instalare, aparatul trebuie să fie deconectat de la rețeaua de alimentare cu energie electrică - risc de electrocutare. În timpul instalării, aveți grijă ca aparatul să nu deterioreze cablul de alimentare - risc de incendiu sau de electrocutare. Activați aparatul numai atunci când instalarea a fost finalizată.
⚠ AVERTISMENT: Modificarea aparatului și a metodei de instalare a acestuia sunt esențiale în vederea utilizării corecte și în siguranță a aparatului în toate țările ale căror simboluri nu sunt specificate pe acesta.
⚠ Folosiți regulatoare de presiune potrivite pentru presiunea gazului precizată în instrucțiuni.
Încăperea trebuie să fie prevăzută cu un sistem de extractie a aerului care să elimine din incintă gazele combustibile.
⚠ De asemenea, în încăpere trebuie să fie permisă circulația liberă a aerului, deoarece acesta este absolut necesar pentru o ardere normală. Debitul de aer nu trebuie să fie de sub 2 m³/h per kW de putere instalată.
⚠ Sistemul de circulație a aerului poate extrage aerul direct din exterior prin intermediul unei conducte cu o secțiune transversală internă de cel puțin 100 cm² deschiderea nu trebuie să fie blocată.
⚠️ De asemenea, acest sistem poate asigura indirect aerul necesar pentru ardere, adică din încăperile adiacente prevăzute cu conducte de circulație a aerului, conform descrierii anterioare. Totuși, aceste încăperi nu trebuie să fie camere de zi, dormitoare sau să comporte riscul de izbucnire a unui incendiu.
⚠ Gazul petrolier lichefiat cade pe planșeu deoarece are o greutate mai mare decât cea a aerului. Astfel, încăperile în care se află butelii de GPL trebuie să fie de asemenea prevăzute cu orificii de aerisire pentru a se permite eliminarea gazului în cazul scurgerii acestuia. În consecință, buteliile de GPL, încărcate partial sau complet, nu trebuie să fie instalate sau depozitate în încăperi sau spații de depozitare aflate sub nivelul solului (pivnițe etc.). Este recomandat ca în încăpere să fie depozitată numai butelia utilizată, aceasta fiind poziționată într-un loc ferit de căldura produsă de sursele externe (cuptoare, semineuri, sobe etc.) care ar putea determina creșterea temperaturii buteliei la o valoare de peste 50 °C.
Dacă întâmpinați dificultăți când rotiți butoanele arzătoarelor, vă rugăm să contactați Serviciul de asistență tehnică post-vânzare în vederea înlocuirii robinetului arzătorului dacă acesta este defect.
Deschiderile destinate ventilării și dispersiei căldurii nu trebuie să fie niciodată acoperite.
Executați toate operațiunile de decupare a mobilei înainte de a încorpora aparatul și înlăturați cu grijă toate așchiile din lemn și rumegușul.
În cazul în care aparatul nu este montat deasupra unui cuptor, trebuie să fie instalat un panou despărțitor (neinclus în dotarea aparatului) în compartimentul de sub acesta.
RACORDAREA LA GAZ
⚠ AVERTISMENT: Înainte de instalare, asigurați-vă că condițiile de distribuție de la nivel local (tipul de gaz și presiunea gazului) sunt compatibile cu configurația aparatului.
⚠ Verificați dacă presiunea de alimentare cu gaz este conformă cu valorile specificate în tabelul „Specificații privind arzătorul și duza”.
⚠ AVERTISMENT: Valorile de reglare a aparatului sunt specificate pe etichetă (sau pe plăcuța cu date tehnice).
⚠ AVERTISMENT: Acest aparat nu este conectat la un dispozitiv de evacuare a produselor de ardere. Dispozitivul trebuie să fie instalat și conectat în conformitate cu normele în vigoare privind instalarea. Trebuie să se acorde o atenție deosebită cerințelor relevante privind ventilația.
⚠️ Dacă aparatul este racordat la o sursă de alimentare cu gaz lichefiat, şurubul de reglare trebuie să fie strâns cât mai mult posibil.
⚠️ IMPORTANT: Când se folosește alimentarea cu gaz de la butelie, butelia sau recipientul de gaz trebuie să fie așezate în mod adecvat (orientare verticală).
⚠️ AVERTISMENT: Această operație trebuie să fie efectuată de un tehnician calificat.
⚠ Folosiți numai furtunuri metalice flexibile sau rigide pentru racordul de gaz.
⚠ Racord rigid (din cupru sau oțel) Racordul la sistemul de alimentare cu gaz trebuie să fie efectuat astfel încât să nu se exercite presiuni asupra aparatului. Pe rampa de alimentare a aparatului este prezent un racord în forma literei L reglabil, care este prevăzut cu o garnitură ce previne scurgerile. Gamitura trebuie să fie înlocuită întotdeauna după rotirea racordului (garnitura este livrată împreună cu aparatul). Racordul conductei de alimentare cu gaz este un racord 1/2 cilindric filetat de tip tată.
⚠ Racordarea unei țevi din oțel inoxidabil flexibile și fără sudură la un racord filetat Racordul conductei de alimentare cu gaz este un racord 1/2 cilindric filetat de tip tată. Țevile trebuie să fie instalate astfel încât să nu aibă niciodată o lungime mai mare de 2000 mm atunci când sunt complet extinse. Odată ce a fost realizată racordarea, asigurați-vă că țeavă metalică flexibilă nu intră în contact cu nicio componentă mobilă și că nu este presată. Utilizați numai țevi și garnituri care sunt conforme cu normele naționale.
⚠️ IMPORTANT: Dacă se utilizează un furtun din oțel inoxidabil, acesta trebuie instalat astfel încât să nu atingă nicio componentă mobilă a mobilierului (de exemplu, un sertar). Acesta trebuie să treacă printr-o zonă în care nu există obstacole și care să permită examinarea furtunului pe toată lungimea sa.
Aparatul trebuie să fie racordat la rețeaua e alimentare cu gaz sau la butelia de gaz în conformitate cu normele naționale. Înainte de a efectua racordarea, asigurați-vă că aparatul este compatibil cu tipul de gaz pe care doriți să îl utilizați. Dacă nu există compatibilitate, urmați instrucțiunile de la paragraful “Adaptarea pentru diferite tipuri de gaz”.
⚠️ După racordarea la alimentarea cu gaz, verificați etanșeitatea folosind apă cu săpun. Aprindeți arzătoarele și rotiți butoanele de la poziția de maxim 1* la poziția de minim 2* pentru a verifica stabilitatea flăcării.
ADAPTAREA PENTRU DIFERITE TIPURI DE GAZ
(Această operațiune trebuie efectuată de un tehnician calificat).
⚠️ Pentru a adapta aparatul la un alt tip de gaz decât cel pentru care a fost fabricat acesta (indicat pe plăcuta cu date tehnice), urmați pașii corespunzători, indicați după desenele aferente instalării.
AVERTISMENTE PRIVIND ALIMENTAREA CU ENERGIE ELECTRICĂ
⚠️ IMPORTANT: Informațiile despre consumul de curent și tensiune sunt furnizate pe plăcuța cu date tehnice.
Aparatul trebuie să poată fi deconectat de la rețeaua electrică fie prin scoaterea ștecherului din priză (dacă ștecherul este accesibil), fie prin intermediul unui întrerupător multipolar situat în amonte de priză, în conformitate cu normele privind cablurile electrice, iar aparatul trebuie să fie împământat, în conformitate cu standardele naționale privind siguranța electrică.
⚠ Cablul de alimentare trebuie să fie suficient de lung pentru a putea conecta aparatul la rețeaua de alimentare cu energie electrică, după ce a fost încastrat în mobilă. Nu trageți de cablul de alimentare.
⚠️ Nu utilizați prelungitoare, prize multiple sau adaptoare. După finalizarea instalării, componentele electrice nu trebuie să mai fie accesibile pentru utilizator. Nu utilizați aparatul dacă aveți părți ale corpului umede sau când sunteți desculți. Nu puneți în funcțiune acest aparat dacă are cablul de alimentare sau ștecherul deteriorat, dacă nu funcționează corespunzător sau dacă a fost deteriorat sau a căzut pe jos.
⚠️ Dacă este deteriorat cablul de alimentare, acesta trebuie înlocuit cu unul identic de către producător, agentul de service sau de o persoană calificată similară, pentru a se evita pericolele - pericol de electrocutare.
CURĂȚAREA ȘI ÎNTRETINEREA
⚠ AVERTISMENT: Asigurați-vă că aparatul este oprit și deconectat de la rețeaua de alimentare electrică înainte de a efectua orice operație de întreținere; nu folosiți niciodată aparate de curătare cu aburi - risc de electrocutare.
⚠ Nu utilizați produse abrazive sau corozive, produse pe bază de clor sau bureți de sârmă pentru vase.
⚠️ Pentru a evita deteriorarea dispozitivului de aprindere electrică, nu-l folosiți atunci când arzătoarele nu sunt în locașurile lor.
ELIMINAREA AMBALAJULUI
Ambalajul este reciclabil în proporție de 100% și este marcat cu simbolul reciclării.
Prin urmare, diferitele părți ale ambalajului trebuie eliminate în mod corespunzător și în conformitate cu normele stabilite de autoritățile locale privind eliminarea deșeurilor.
ELIMINAREA APARATELOR ELECTROCASNICE
Acest aparat este fabricat cu materiale reciclabile sau reutilizabile. Eliminați-l în conformitate cu normele locale referitoare la eliminarea deșeurilor. Pentru informații suplimentare referitoare la tratarea, valorificarea și reciclarea aparatelor electrocasnice, contactați autoritățile locale competente, serviciul de colectare a deșeurilor menajere sau magazinul de unde ați achiziționat aparatul. Acest aparat este marcat în conformitate cu Directiva europeană 2012/19/UE privind deșeurile de echipamente electrice și electronice (DEEE) și cu reglementările din 2013 privind deșeurile de echipamente electrice și electronice (astfel cum au fost modificate).
Asigurându-vă că acest produs este eliminat în mod corect, contribuiți la prevenirea consecințelor negative asupra mediului înconjurător și sănătății persoanelor.
Simbolul de pe produs sau de pe documentele care il însoțesc indică faptul că acest aparat nu trebuie eliminat ca deșeu menajer, ci trebuie predat la un centru de colectare corespunzător, pentru reciclarea echipamentelor electrice și electronice.
RECOMANDĂRI PRIVIND ECONOMISIREA ENERGIEI
Utilizați oale și cratițe cu diametrul bazei egal cu cel al zonei de gătit.
Utilizați numai oale și cratițe cu baza plată.
Când gătiți, pe cât posibil, lăsați oalele acoperite cu capacul.
Utilizați o oală sub presiune pentru a reduce și mai mult consumul de energie și durata de preparare.
DECLARATIE DE CONFORMITATE
Acest aparat îndeplinește Cerințele de proiectare ecologică prevăzute de Regulamentul european nr. 66/2014, precum și Regulamentele din 2019 (leșire UE) (Amendamentul) privind informațiile energetice și proiectarea ecologică aplicabilă produselor cu impact energetic, în conformitate cu Standardul european EN 30-2-1.
SPECIFICAȚII PRIVIND ARZĂTORUL ȘI DUZA
RO MD
CATEGORIA II2H3B/P
| Tip de gaz utiliza Tip de arzător Marcaj injector Capacitate | termică nominală kW | Consum nomina | Capacitate termică redusă kW | Presiune gaz mbar | ||||
| min. nom. max. | ||||||||
| GAZE NATURALE (Metan) G20 | Semi-rapid (SR)Auxiliar (AUX)2 inele de ardere (DC) | 95 Z72 X138 A | 1,651,003,50 | 157 l/h95 l/h333 l/h | 0,400,401,65 | 17 20 | 25 | |
| GAZ PETROLIERLICHEFIAT(Butan) G30 | Semi-rapid (SR)Auxiliar (AUX)2 inele de ardere (DC) | 635091 | 1,651,003,50 | 120 g/h73 g/h254 g/h | 0,400,401,65 | 20 30 | 35 | |
| GAZ PETROLIERLICHEFIAT(Propan) G31 | Semi-rapid (SR)Auxiliar (AUX)2 inele de ardere (DC) | 635091 | 1,651,003,50 | 118 g/h71 g/h250 g/h | 0,400,401,65 | 20 30 | 35 | |
| Tip de gaz utiliza Configuratie model4 ARZĂTOARE | Capacitate termică nominală (kW) | Consum total nominal Aer necesar ( m^3 ) pentru aarde 1m^3 de gaz | |
| G20 | 20 mbar | 2SR - 1AUX - 1DC | 7,80 |
| G30 | 30 mbar | 2SR - 1AUX - 1DC | 7,80 |
| G31 | 30 mbar | 2SR - 1AUX - 1DC | 7,80 |
ALIMENTAREA CU ELECTRICITATE: 220-240 V \~ 50-60 Hz - 0,6 W
- Folositi mănuși de protectie pentru manevrarea, pregătirea și instalarea produsului.
- Acest produs poate fi încastrat într-un blat de lucru cu o grosime de 20 până la 60 mm.
- Dacă nu există un cuptor dedesubtul plitei, introduceți un panou separator cu o suprafață cel puțin egală cu deschiderea din blatul de lucru. Acest panou trebuie poziționat la o distanță maximă de 150 mm sub partea superioară a blatului de lucru, dar în niciun caz la mai puțin de 20 mm de partea inferioară a plitei. Dacă doriți să instalați un cuptor sub plită, asigurați-vă că acesta este echipat cu un sistem de răcire.

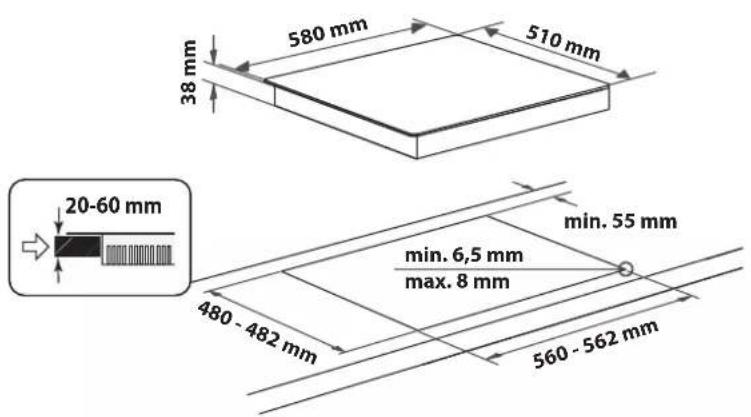

DIMENSIUNI ŞI DISTANTE DE RESPECTAT

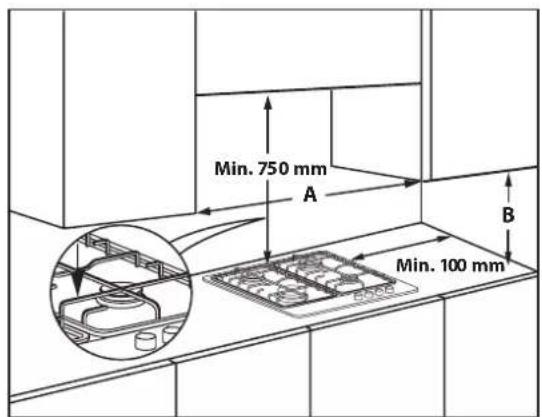

NOTĂ: dacă distanța “A” dintre dulapurile suspendate este între 600 mm și 730 mm, înălțimea “B” trebuie să fie de cel puțin 530 mm. Dacă distanța “A” dintre dulapurile suspendate este mai mare decât lățimea suprafeței de gătit, înălțimea “B” trebuie să fie de cel puțin 400 mm. În cazul instalării unei hote deasupra plitei, respectați instrucțiunile cu distanțele corecte de montare a hotei.
MONTAREA
După ce ați curățat suprafața marginilor, aplicați pe plită garnitura furnizată, așa cum se arată în figură.
Pozitionați plita în deschiderea practicată în blatul de lucru, respectând dimensiunile indicate în Instructiuni.
NOTĂ: cablul de alimentare trebuie să fie suficient de lung pentru a permite ca plita să poată fi scoasă prin partea de sus.

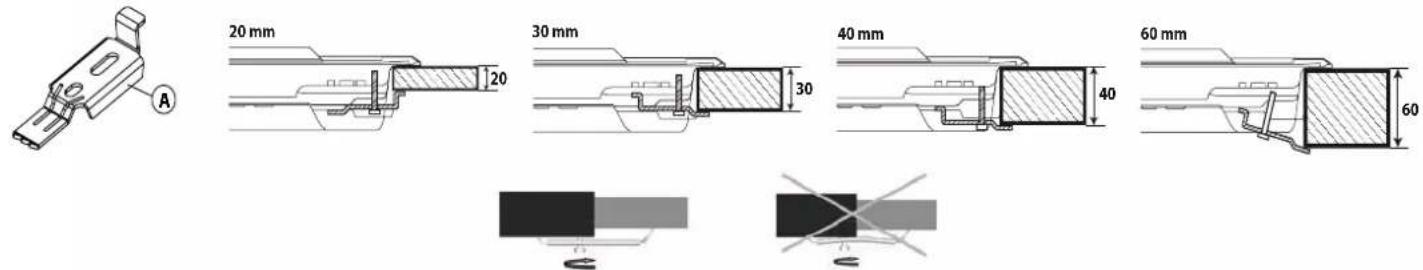

Pentru a fixa plita, folosiți consolele (A) livrate împreună cu aceasta. Potriviti consolele în găurile corespunzătoare indicate de săgeată și strângeți-le prin intermediul șuruburilor, în funcție de grosimea blatului de lucru (consultați figurile următoare).
RACORDAREA LA GAZ
- Racordati cotul (A)* sau (B)* (incluse în pachet) la teava principală de alimentare a plitei și intercalați șaiba (C) (inclusă în pachet), în conformitate cu standardul EN 549.
* Folosiți cotul (A) pentru Franța și cotul (B) pentru toate celelalte țări.
- După racordarea la alimentarea cu gaz, verificați etanșeitatea folosind apă cu săpun. Aprindeți arzătoarele și rotiți butoanele de la poziția de maximă la poziția de minimă pentru a verifica stabilitatea flăcării.
CONECTARE ELECTRICA
- Grätare detażabile
- Arzātor semi-rapid
- Arzător semi-rapid
- Arzător cu 2 inele de ardere
- Arzător auxiliar
- Buton de comandă pentru arzătorul semi-rapid
- Buton de comandă pentru arzătorul semi-rapid
- Buton de comandă pentru arzătorul cu 2 inele de ardere
- Buton de comandă pentru arzătorul auxiliar
Simboluri
Cerc de culoare
închisă
Flacără mare
Flacārā micā
- Robinet inchis
Deschidere maximă/debit maxim ☒i aprindere electrică
Deschidere minimă sau debit redus
UTILIZAREA ZILNICĂ
UTILIZAREA PLITEI
Aveți grijă ca flacăra arzătorului să nu se extindă dincolo de margineaului.
IMPORTANT: când plita este în uz, întreaga zonă a plitei se poate înfierbânta.
- Pentru a aprinde un arzător, rotiți butonul corespunzător în sens anti-orar până când ajunge în poziția pentru flacără maximă.
- Apăsați butonul spre panoul de comandă pentru a aprinde arzătorul.
- După aprinderea arzătorului, continuati să țineți apăsat butonul timp de aproximativ 5-10 secunde pentru a permite funcționarea corectă a dispozitivului.
- Acest dispozitiv de siguranță cu care este prevăzut arzătorul va întrerupe alimentarea cu gaz a arzătorului în cazul în care flacăra se stinge accidental (din cauza unor curenți de aer, a întreruperii furnizării gazelor, a vărsării de lichide etc.).
- Butonul nu trebuie ținut apăsat mai mult de 15 sec. Dacă după trecerea acestui interval arzătorul nu rămâne aprins, așteptați cel puțin un minut înainte de a încerca să-l aprindeți din nou.
NOTÄ: în cazul în care condițiile locale specifice de distribuire a gazelor fac ca aprinderea arzătorului să fie dificilă, este indicat să repetați operația cu butonul rotit la poziția pentru flacără mică.
Arzătorul se poate stinge când butonul este eliberat. Acest lucru înseamnă că dispozitivul de siguranță nu s-a încălzit suficient. În această situație, repetați operatiile descrise mai sus.
În cazul stingerii accidentale a flăcării arzătorului, opriți selectorul de comandă și nu încercați să-l reaprindeți decât după cel puțin 1 minut.
SFATURI PRACTICE PENTRU UTILIZAREA ARZĂTOARELOR
Această plită are arzătoare cu diametre diferite. Pentru a obține rezultate optime la folosirea arzătoarelor, vă rugăm să urmați aceste reguli:
- utilizati oale și cratițe cu diametrul bazei egal sau puțin mai mare decât diametrul arzătoarelor (consultați tabelul din dreapta);
- utilizati numai oale și cratițe cu baza plată;
- folosiți cantitatea corectă de apă când gătiți alimentele și țineți oala acoperită;
- aveți grijă ca vasele de gătit așezate pe grătare să nu iasă în afara marginilor plitei;
- în cazul vaselor cu bază convexă (wok), folosiți grătarul-suport care nu este furnizat împreună cu plita, care trebuie plasat numai pe arzătorul cu inele de ardere multiple;
- evitați ciocnirile accidentale cu cratițe, grile sau alte echipamente de bucătărie;
- nu lăsați grătare goale pe focul aprins pentru mai mult de 5 minute.
IMPORTANT: utilizarea necorespunzătoare a grătarelor poate duce la deteriorarea plitei: nu așezați grătarele cu susul în jos și nu le târâți pe suprafața plitei.
| ARZÄTOR ∅ OALÄ |
| 2 inele de ardere De la 24 la 26 cm |
| Semi-rapid De la 16 la 22 cm |
| Auxiliar De la 8 la 14 cm |
Nu utilizati:
- Tigăi din fontă, plăci de piatră pentru gătit, oale sau cratițe din teracotă.
- Difuzoare de căldură, de tipul plaselor metalice sau de alte tipuri.
- Două arzătoare în același timp pentru un singur vas (de ex. o oală de fiert pește).
REGLAREA PENTRU DIFERITE TIPURI DE GAZ
Această operație trebuie să fie efectuată de un tehnician calificat.
Dacă aparatul trebuie să funcționeze cu un tip de gaz diferit de cel indicat pe plăcuța cu date tehnice și pe eticheta informativă de pe partea superioară a plitei, schimbați injectoarele. Înlăturați eticheta informativă și păstrați-o împreună cu manualul de instrucțiuni.
Folosiți regulatoare de presiune potrivite pentru presiunea gazului indicată în Instrucțiuni.

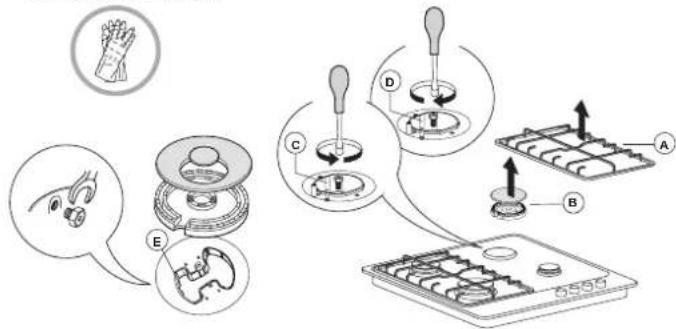

- Injectorul de gaz trebuie schimbat de Serviciul de asistență tehnică sau de un tehnician calificat.
- Injectorul care nu este furnizat împreună cu aparatul trebuie comandat de la Serviciul de asistență tehnică.

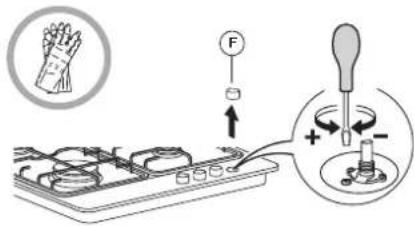

- Reglați poziția de minim a robinetelor.
NOTĂ: când se folosește gaz petrolier lichefiat (G30/G31), șurubul pentru reglarea debitului minim de gaz trebuie strâns cât de mult posibil.
IMPORTANT: dacă aveți dificultăți când rotiți butoanele arzătoarelor, vă rugăm să contactați Serviciul de asistență tehnică pentru înlocuirea robinetului arzătorului, dacă se constată că este defect.
IMPORTANT: când se foloseste alimentarea cu gaz de la butelie, butelia sau recipientul de gaz trebuie să fie așezate în mod adecvat (orientare verticală).
ÎNLOCUIREA INJECTOARELOR (consultați tabelul de injectoare din Instrucțiuni privind siguranța)
Această operație trebuie să fie efectuată de un tehnician calificat.
• Scoateți grătarele (A).
- Extrageti arzătoarele (B).
- Folosind o cheie tubulară de dimensiuni corespunzătoare, deşurubati injectorul (C) deşurubati injectorul care trebuie înlocuit.
- Înlocuiti-I cu injectorul potrivit pentru noul tip de gaz.
- Montați la loc injectorul în (D).
- Dacă aveți un arzător cu coroană multiplă, folosiți o cheie pentru a înlocui injectorul (E).
Înainte de a instala plita, nu uitați să montați plăcuța cu datele privind calibrarea gazului, livrată împreună cu injectoarele, astfel încât să acopere informațiile existente referitoare la calibrarea gazului.
REGLAREA POZITIEI DE MINIM A ROBINETELOR
⚠️ Această operație trebuie să fie efectuată de un tehnician calificat.
Reglajul trebuie efectuat cu robinetul în poziția de minim de gaz (flacără mică) 0.
Aerul primar al arzătoarelor nu trebuie să fie reglat.
Pentru a vă asigura că poziția de minim este corect reglată, scoateți butonul (F) și procedați după cum urmează:
- strângeti şurubul pentru a reduce înălțimea flăcării ( -);
- slăbiți şurubul pentru a mări înălțimea flăcării (+).
După aceasta, aprindeți arzătoarele și rotiți butoanele de la poziția de maxim 0 la poziția de minim pentru a verifica stabilitatea flăcării.
După terminarea operației de reglare, resigilați folosind ceară sau un material echivalent.
CONTROL FLACĂRĂ MY MENU
| NIVEL | METODĂ/TIP DE PREPARARE (RECOMANDAT PENTRU) | CÂTEVA SFATURI PENTRU GÂTIT |
| 1-2 | MENTINERE LA CALD | Ideală pentru a înmuia untul, topirea delicată a ciocolatei în bain marie, decongelarea unei porții mici de alimente, obținerea unei texturi cremoase pentru rizoto. |
| PREPARARE DELICATÃ | ||
| 3-4 | FIERBERE LA FOC MIC | Ideală pentru rețete cu durată lungă de preparare (orez, sosuri, friptură, pește) cu lichide (apă, vin, bulion) și pentru obținerea unei texturi cremoase a pastelor, menținând fierberea la foc mic. |
| FIERBERE ÎNĂBUŞITÃ | ||
| 5-6 | FRIGERE | Ideală pentru a sota, a fierbe înăbușit legume, a găti pe perioade mai lungi de timp, a preîncălzi accesorii, a obține o textură cremoasă a alimentelor. |
| PRĂJIRE | ||
| 7-8 | PRĂJIRE LA FOC IUTE | Ideală pentru a rumeni, a căli, a fierbe rapid lichidele, a prăji produse congelate, a frige grătar carne și pește, a menține fierberea. |
| FRIGERE LA GRĂTAR | ||
| 9 | ÎNCĂLZIRE RAPIDÃ | Ideală pentru creșterea rapidă a temperaturii alimentelor sau pentru încălzirea lichidelor apă). |
ÎNTRETINEREA ŞI CURĂȚAREA
⚠ Deconectați de la electricitate înainte de a efectua orice operație de intreținere.
CURĂȚAREA SUPRAFETEPLITEI
- Toate piesele emailate și de sticlă trebuie curățate cu o soluție de apă caldă și detergent neutru.
- Suprafețele din oțel inoxidabil se pot păta din cauza apei calcaroase sau a detergenților agresivi, dacă rămân în contact cu acestea prea mult timp. Resturile de mâncare căzute pe suprafață (apă, sos, cafea etc.) trebuie șterse înainte de a se usca.
- Curățați cu apă caldă și detergent neutru, apoi uscați cu o cârpă moale sau cu piele de căprioară. Îndepărțați resturile arse de mâncare cu ajutorul unor produse de curățare speciale pentru suprafețe din oțel inoxidabil.
NOTĂ: curățați oțelul inoxidabil numai cu o cârpă sau un burete moale.
- Nu utilizati produse abrazive sau corozive, produse pe bază de clor sau bureți de sărmă pentru vase.
- Nu utilizati aparate de curătat cu aburi.
- Nu folositi produse inflamabile.
- Nu lăsați pe plită substanțe acide sau alcaline, cum ar fi oțet, muștar, sare, zahăr sau suc de lămâie.
CURĂȚAREA COMPONENTELOR PLITEI
- Curățați sticla și piesele emailate numai cu o cârpă sau un burete moale.
- Grătarele, capacele arzătoarelor și arzătoarele pot fi scoase pentru a fi curățate.
- Curățați-le manual, cu apă caldă și detergent neabraziv, înlăturând cu grijă toate resturile de mâncare și verificând ca niciun orificiu al arzătorului să nu fie înfundat.
- Clătiți și uscați.
- Grătarele din fontă pot fi curățate în mașina de spălat vase. Eliminați toate resturile alimentare arse înainte de a introduce grătarele în cel mai de jos coș al mașinii de spălat vase.
- Puneti la loc arzătoarele și capacele arzătoarelor, în mod corect, în locașurile respective.
- Când puneți la loc grătarele, asigurați-vă că zona pe care se așează oalele este aliniată cu arzătorul.
- Modelele echipate cu fișe pentru aprindere electrică și cu dispozitiv de siguranță necesită o curățare atentă a capătului fișei pentru a asigura funcționarea corectă. Verificați frecvent aceste piese și, dacă este necesar, curățați-le cu o cârpă umedă. Resturile arse de mâncare trebuie îndepărtate cu o scobitoare sau cu un ac.
NOTĂ: pentru a evita deteriorarea dispozitivului de aprindere electrică, nu-l folosiți atunci când arzătoarele nu sunt în locașurile lor.
REMEDIEREA DEFECTIUNILOR
Dacă plita nu funcționează corect, înainte de a apela la Serviciul de asistență tehnică, consultați Ghidul de remediere a defectiunilor pentru a stabili care este problema.
1. Arzătorul nu se aprinde sau flacăra nu este uniformă
Verificați următoarele:
- Alimentarea electrică sau cu gaz să nu fie oprită și, mai ales, robinetul de alimentare cu gaz să fie deschis.
- Butelia de gaz (gaz lichid) să nu fie goală.
- Orificiile arzătorului să nu fie înfundate.
- Capătul fișei să nu fie murdar.
- Toate piesele arzătorului să fie poziționate corect.
- Să nu existe curenți de aer în apropierea plitei.
2. Arzătorul nu rămâne aprins
Verificați următoarele:
- La aprinderea arzătorului, butonul să fie tinut apăsat destul timp, astfel încât să se activeze dispozitivul de protectie.
- Orificiile arzătorului să nu fie înfundate lângă termocuplu.
- Capătul dispozitivului de siguranță să nu fie murdar.
- Reglarea debitului minim de gaz să fie corectă (consultați paragraful respectiv).
3. Recipientele nu sunt stabile
Verificați următoarele:
- Fundul recipientului să fie perfect plat.
- Recipientul să fie centrat pe arzător.
- Grătarele să nu fie schimbate între ele sau poziționate incorrect.
Dacă problema persistă și după verificările de mai sus, luați legătura cu cel mai apropiat Serviciu de asistență tehnică.
SERVICIUL DE ASISTENTĂ TEHNICĂ POST-VÂNZARE
Pentru a beneficia de servicii complete de asistență, vă rugăm să vă înregistrați produsul pe www.hotpoint.eu/register.
ÎNAINTE DE A CONTACTA SERVICIUL DE ASISTENTĂ TEHNICĂ POSTVÂNZARE:
- Încercați să rezolvați singuri problema, cu ajutorul recomandărilor din GHIDUL DE REMEDIERE A DEFECTIUNILOR.
- Opriti și puneti din nou în funcțiune aparatul pentru a verifica dacă defectiunea persistă.
DACĂ PROBLEMA PERSISTĂ CHIAR ȘI DUPĂ CONTROALELE MENTIONATE, CONTACTAȚI CEL MAI APROPIAT SERVICIU DE ASISTENTĂ TEHNICĂ POST-VĂNZARE.
Pentru asistență, sunați la numărul de telefon specificat pe certificatul de garanție sau urmați instrucțiunile de pe site-ul web www.hotpoint.eu.
Atunci când contactați serviciul de asistență tehnică post-vânzare, specificați întotdeauna:
- o scurtă descriere a defectiunii;
- tipul și modelul exact al aparatului;
- numărul de serie (numărul de după cuvântul SN de pe plăcuța cu date tehnice, amplasată sub aparat). De asemenea, numărul de serie este indicat în documentație;
Mod. XXX XXX
- adresa dumneavoastră completă;
- numărul dumneavoastră de telefon
Dacă sunt necesare orice fel de reparații, vă rugăm să contactați un serviciu de asistență tehnică post-vânzare autorizat (pentru a avea garanția că se folosesc piese de schimb originale și că reparațiile vor fi executate corect).
- UTILIZAREA PERMISĂ
- INSTALAREA
- RACORDAREA LA GAZ
- ADAPTAREA PENTRU DIFERITE TIPURI DE GAZ
- AVERTISMENTE PRIVIND ALIMENTAREA CU ENERGIE ELECTRICĂ
- CURĂȚAREA ȘI ÎNTRETINEREA
- ELIMINAREA AMBALAJULUI
- ELIMINAREA APARATELOR ELECTROCASNICE
- RECOMANDĂRI PRIVIND ECONOMISIREA ENERGIEI
- DECLARATIE DE CONFORMITATE
- MONTAREA
- Simboluri
- UTILIZAREA ZILNICĂ
- UTILIZAREA PLITEI
- IMPORTANT: când plita este în uz, întreaga zonă a plitei se poate înfierbânta.
- NOTÄ: în cazul în care condițiile locale specifice de distribuire a gazelor fac ca aprinderea arzătorului să fie dificilă, este indicat să repetați operația cu butonul rotit la poziția pentru flacără mică.
- SFATURI PRACTICE PENTRU UTILIZAREA ARZĂTOARELOR
- IMPORTANT: utilizarea necorespunzătoare a grătarelor poate duce la deteriorarea plitei: nu așezați grătarele cu susul în jos și nu le târâți pe suprafața plitei.
- REGLAREA PENTRU DIFERITE TIPURI DE GAZ
- Folosiți regulatoare de presiune potrivite pentru presiunea gazului indicată în Instrucțiuni.
- NOTĂ: când se folosește gaz petrolier lichefiat (G30/G31), șurubul pentru reglarea debitului minim de gaz trebuie strâns cât de mult posibil.
- IMPORTANT: dacă aveți dificultăți când rotiți butoanele arzătoarelor, vă rugăm să contactați Serviciul de asistență tehnică pentru înlocuirea robinetului arzătorului, dacă se constată că este defect.
- IMPORTANT: când se foloseste alimentarea cu gaz de la butelie, butelia sau recipientul de gaz trebuie să fie așezate în mod adecvat (orientare verticală).
- ÎNLOCUIREA INJECTOARELOR (consultați tabelul de injectoare din Instrucțiuni privind siguranța)
- REGLAREA POZITIEI DE MINIM A ROBINETELOR
- ÎNTRETINEREA ŞI CURĂȚAREA
- CURĂȚAREA SUPRAFETEPLITEI
- NOTĂ: curățați oțelul inoxidabil numai cu o cârpă sau un burete moale.
- CURĂȚAREA COMPONENTELOR PLITEI
- REMEDIEREA DEFECTIUNILOR
- Arzătorul nu se aprinde sau flacăra nu este uniformă
- Arzătorul nu rămâne aprins
- Recipientele nu sunt stabile
- SERVICIUL DE ASISTENTĂ TEHNICĂ POST-VÂNZARE
- ÎNAINTE DE A CONTACTA SERVICIUL DE ASISTENTĂ TEHNICĂ POSTVÂNZARE:
- DACĂ PROBLEMA PERSISTĂ CHIAR ȘI DUPĂ CONTROALELE MENTIONATE, CONTACTAȚI CEL MAI APROPIAT SERVICIU DE ASISTENTĂ TEHNICĂ POST-VĂNZARE.
Marcă : HOTPOINT
Model : PPH 60G DF
Categorie : Aragaz
