LIETOŠANAS INSTRUKCIJA SC 4.100 C KARCHER

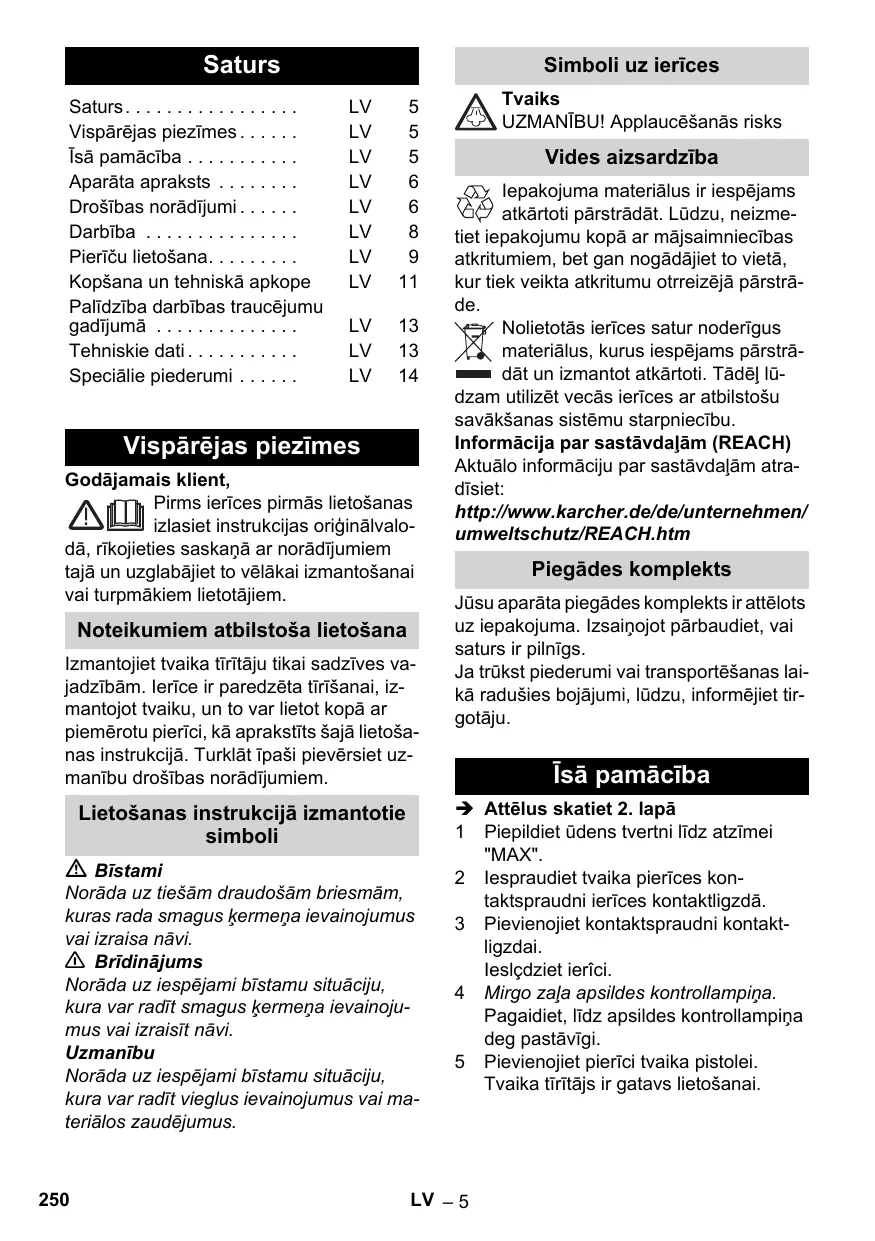

Saturs Latviešu Saturs. Vispārējas piezīmes . . . . . . Īsā pamācība . . . . . . . . . . . Aparāta apraksts . . . . . . . . Drošības norādījumi . . . . . . Darbība . . . . . . . . . . . . . . . Pierīču lietošana. . . . . . . . . Kopšana un tehniskā apkope Palīdzība darbības traucējumu gadījumā . . . . . . . . . . . . . . Tehniskie dati . . . . . . . . . . . Speciālie piederumi . . . . . . Simboli uz ierīces

Vispārējas piezīmes Godājamais klient, Pirms ierīces pirmās lietošanas izlasiet instrukcijas oriģinālvalodā, rīkojieties saskaņā ar norādījumiem tajā un uzglabājiet to vēlākai izmantošanai vai turpmākiem lietotājiem. Noteikumiem atbilstoša lietošana Izmantojiet tvaika tīrītāju tikai sadzīves vajadzībām. Ierīce ir paredzēta tīrīšanai, izmantojot tvaiku, un to var lietot kopā ar piemērotu pierīci, kā aprakstīts šajā lietošanas instrukcijā. Turklāt īpaši pievērsiet uzmanību drošības norādījumiem. Lietošanas instrukcijā izmantotie simboli Bīstami Norāda uz tiešām draudošām briesmām, kuras rada smagus ķermeņa ievainojumus vai izraisa nāvi. 몇 Brīdinājums Norāda uz iespējami bīstamu situāciju, kura var radīt smagus ķermeņa ievainojumus vai izraisīt nāvi. Uzmanību Norāda uz iespējami bīstamu situāciju, kura var radīt vieglus ievainojumus vai materiālos zaudējumus.

Tvaiks UZMANĪBU! Applaucēšanās risks Vides aizsardzība Iepakojuma materiālus ir iespējams atkārtoti pārstrādāt. Lūdzu, neizmetiet iepakojumu kopā ar mājsaimniecības atkritumiem, bet gan nogādājiet to vietā, kur tiek veikta atkritumu otrreizējā pārstrāde. Nolietotās ierīces satur noderīgus materiālus, kurus iespējams pārstrādāt un izmantot atkārtoti. Tādēļ lūdzam utilizēt vecās ierīces ar atbilstošu savākšanas sistēmu starpniecību. Informācija par sastāvdaļām (REACH) Aktuālo informāciju par sastāvdaļām atradīsiet: http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm Piegādes komplekts Jūsu aparāta piegādes komplekts ir attēlots uz iepakojuma. Izsaiņojot pārbaudiet, vai saturs ir pilnīgs. Ja trūkst piederumi vai transportēšanas laikā radušies bojājumi, lūdzu, informējiet tirgotāju. Īsā pamācība Î Attēlus skatiet 2. lapā 1 Piepildiet ūdens tvertni līdz atzīmei "MAX". 2 Iespraudiet tvaika pierīces kontaktspraudni ierīces kontaktligzdā. 3 Pievienojiet kontaktspraudni kontaktligzdai. Ieslçdziet ierîci. 4 Mirgo zaļa apsildes kontrollampiņa. Pagaidiet, līdz apsildes kontrollampiņa deg pastāvīgi. 5 Pievienojiet pierīci tvaika pistolei. Tvaika tīrītājs ir gatavs lietošanai. LV – 5 Aparāta apraksts Drošības norādījumi Šajā lietošanas instrukcijā ir aprakstīts maksimāli iespējamais aprīkojums. Atkarībā no modeļa piegādes komplektā ir atšķirības (skatīt iepakojumu). Î Attēlus skatīt atlokāmajā lapā! A1 Ierīces kontaktligzda ar pārsegu A2 Ūdens tvertne A3 Ūdens tvertnes noslēgvāciņš A4 Slēdzis - Ieslēgšanai/Izslēgšanai A5 Apsildes kontrollampiņa (ZAĻA) A6 Ūdens līmeņa kontrollampiņa (SARKANA) A7 Nešanas rokturis A8 Piederumu turētājs A9 Piederumu nodalījums ar noslēgvāciņu A10 Apkopes atveres vāks A11 Nodalījums elektrības vada uzglabāšanai A12 Stāvbalsts A13 Tīkla pieslēguma kabelis ar kontaktdakšu A14 Ritentiņš (2 gab.) A15 Vadrullītis B1 Tvaika pistole B2 Tvaika padeves svira B3 Atbloķēšanas poga B4 Tvaika daudzuma izvēles slēdzis (ar bērnu aizsardzības mehānismu) B5 Tvaika padeves šļūtene B6 Tvaika pierīces kontaktspraudnis C1 Reaktīvā punktsprausla C2 Apļojošā suka C3 Power sprausla D1 Rokvadības sprausla D2 Frotē auduma pārvalks E1 Pagarinātājcaurules (2 caurules) E2 Atbloķēšanas poga F1 Sprausla grīdas tīrīšanai F2 Turētājskavas F3 Drāna grīdas mazgāšanai G1 Logu novilcējs Opcija H1 Gludeklis H2 Tvaika padeves slēdzis (lejā) H3 Kontrollampa - Gludekļa uzsilšana H4 Tvaika padeves slēdzis (augšā) H5 Tvaika padeves slēdža bloķētājs H6 Termostats H7 Tvaika pierīces kontaktspraudnis Bīstami „ Aparāta lietošana aizliegta sprādzienbīstamās zonās. „ Ekspluatējot ierīci paaugstinātas bīstamības apstākļos, jāievēro atbilstošie darba drošības noteikumi. „ Nelietot ierīci peldbaseinos, kuros ir ūdens. „ Aparātu nedrīkst izmantot elektrisko ierīču, piem., cepeškrāšņu, tvaika nosūcēju, mikroviļņu krāšņu, televizoru, lampu, fēnu, elektrisko apsildes ierīču utt. tīrīšanai. „ Pirms lietošanas pārbaudiet, vai ierīce un tās piederumi ir lietošanai piemērotā stāvoklī. Ja to stāvoklis nav apmierinošs, tad ierīci izmantot nav atļauts. Jo īpaši pārbaudiet elektrības vadu, apkopes atveres vāku un tvaika šļūteni. „ Bojātu tīkla pieslēguma kabeli nekavējoties lieciet nomainīt pilnvarotā klientu apkalpošanas dienestā vai profesionālā elektromehāniskā darbnīcā. „ Nekavējoties nomainīt bojātu tvaika šļūteni. Izmantot ir atļauts tikai ražotāja rekomendēto tvaika šļūteni (pasūtīšanas numuru skatīt rezerves daļu sarakstā). „ Nekad neaizskariet tīkla spraudni un kontaktligzdu ar mitrām rokām. „ Neapstrādājiet ar tvaiku priekšmetus, kuri satur veselībai kaitīgas vielas (piem., azbestu). „ Nekādā gadījumā ar roku neskarieties klāt tvaika strūklai tuvu klāt pie atveres vai arī neturiet to vērstu pret cilvēkiem vai dzīvniekiem (izraisa applaucēšanās risku). „ Apkopes atveres vāku darbības laikā nedrīkst atvērt. 몇 Brīdinājums „ Aparātu drīkst pieslēgt tikai tādam elektriskajam pieslēgumam, kuru ierīkojis elektriķis atbilstoši IEC 60364. „ Aparātu pieslēdziet tikai maiņstrāvai. Spriegumam jāatbilst uz aparāta rūpnīcas plāksnītes norādītajam. LV – 6

„ Telpās ar augstu mitruma koncentrāciju, piem., vannas un dušas telpās, ierīci lietojiet tikai, izmantojot priekšslēguma FI-aizsargslēdzi. „ Neatbilstošs pagarinātāja kabelis var būt dzīvībai bīstams. Ierīces ekspluatēšanai izmantojiet tikai ūdensnecaurlaidīgu pagarinātāju ar minimālo šķērsgriezumu 3x1 mm². „ Tīkla kabeļa kontakts un pagarinātāja savienojuma vieta nedrīkst atrasties ūdenī. „ Nomainot elektrības vada vai pagarinātāja vada savienojumus, jānodrošina, lai tiktu saglabāta vada mehāniskā izturība un aizsardzība pret ūdens šļakatām. „ Lietotājam jāizmanto aparāts tikai atbilstoši noteikumiem. Viņam jāņem vērā vietējie apstākļi un strādājot ar aparātu jāpievērš uzmanība apkārtnē esošajiem cilvēkiem. „ Šo ierīci drīkst lietot bērni no 8 gadu vecuma un personas ar ierobežotām fiziskām, sensoriskām vai garīgām spējām vai personas bez pieredzes un zināšanām, ja tās uzrauga vai ir tās ir instruētas par ierīces lietošanu un par saistītajām briesmām. Bērni ar ierīci nedrīkst spēlēties. Bez uzraudzības bērni nedrīkst veikt tīrīšanu vai lietotāja veicamo apkopi. „ Aparātam darbojoties nekad neatstājiet to bez uzraudzības. „ Uzmanību tīrot flīzētas sienas ar kontaktligzdām. Uzmanību „ Pievērsiet uzmanību, lai tīkla pieslēgšanas kabelis vai pagarinātāja kabelis netiktu bojāts pārbraucot pāri, iespiežot, saraujot vai tamlīdzīgi. Sargājiet tīkla kabeli no karstuma, eļļas un asām malām. „ Nekādā gadījumā ūdens rezervuārā nepildiet šķīdinātājus, šķīdinātāju saturošus šķidrumus vai neatšķaidītas skābes (piem., tīrīšanas līdzekļus, benzīnu, krāsu šķīdinātājus un acetonu), jo tie bojā materiālu, no kā ierīce ir izgatavota.

„ Tīrīšanas darbu veikšanas laikā ierīci nedrīkst nest. „ Ierīcei jābūt novietotai uz stabilas un cietas pamatnes. „ Lietojiet un uzglabājiet aparātu tikai saskaņā ar aprakstu vai attēlu! „ Ekspluatācijas laikā nenobloķēt tvaika padeves sviru. „ Aizsargājiet ierīci no lietus iedarbības. Neuzglabājiet ierīci ārpus telpām. Drošības iekārtas Uzmanību Drošības iekārtas kalpo lietotāja aizsardzībai un tās nekādā veidā nedrīkst mainīt vai atstāt neievērotas. Spiediena regulators Ar spiediena regulatora palīdzību tvaika katla spiediens iespēju robežās tiek uzturēts nemainīgs. Sasniedzot maksimālo darba spiedienu, katla karsēšana tiek izslēgta un, tvaika ņemšanas rezultātā spiedienam katlā samazinoties, karsēšana tiek atkal atjaunota. Katla termostats Ja katlā nav ūdens, paaugstinās katla temperatūra. Katla termostats atslēdz apsildi. Apsilde netiek atjaunota tik ilgi, kamēr katls nav uzpildīts no jauna. Drošības termostats Ja nedarbojas spiediena regulators un aparāts pārkarst, drošības termostats aparātu izslēdz. Lai iestatītu drošības termostatu atpakaļ sākotnējā pozīcijā, vērsieties firmas KÄRCHER pilnvarotā klientu apkalpošanas dienestā. Apkopes atveres vāks Apkopes atveres vāks vienlaikus ir arī pārspiediena vārsts. Tas noslēdz katlu, lai tajā nepalielinātos tvaika spiediens. Ja spiediena regulators ir bojāts un tvaika spiediens katlā palielinās, pārspiediena vārsts atveras un tvaiks caur apkopes atveres vāku izplūst ārā. Pirms ierīces lietošanas atsākšanas vērsieties firmas Kärcher pilnvarotā klientu apkalpošanas centrā. LV – 7 Darbība Î Attēlus skatīt atlokāmajā lapā! Piederumu montāža Î Atveriet ierīces kontaktligzdas vāciņu. Î Tvaika pierīces kontaktspraudni stingri iespraudiet ierīces kontaktligzdā. Spraudnim ir dzirdami jānofiksējas. ÎLai atvienotu: paspiediet ierīces kontaktligzdas vāciņu uz leju un izņemiet tvaika pierīces kontaktspraudni no ierīces kontaktligzdas. Î Attēls Savienojiet nepieciešamos piederumus (skat. nodaļu "Pierīču kopšana") ar tvaika pistoli. Lai to izdarītu, pierīces vaļējo galu uzspraudiet uz tvaika pistoles un bīdiet to tik tālu, līdz nofiksējas tvaika pistoles atbloķēšanas poga. Î Attēls Nepieciešamības gadījumā izmantojiet pagarinātājcauruli. Šim nolūkam savienojiet vienu vai divas pagarinātājcaurules ar tvaika pistoli. Darba procesam nepieciešamās pierīces uzbīdiet uz brīvā pagarinātājcaurules gala. Pierīču atvienošana Bīstami Pierīču atvienošanas laikā no tām var iztecēt karsts ūdens! Nekādā gadījumā neatvienojiet pierīces tvaika izplūdes laikā - var izraisīt applaucēšanos! Î Tvaika daudzuma izvēles slēdzi pārslēdziet atpakaļ (tvaika padeves svira bloķēta). Î Attēls Lai atvienotu pierīču detaļas, piespiediet atbloķēšanas pogu un atdaliet detaļas vienu no otras. Ūdens tvertnes uzpildīšana Ūdens tvertni iespējams uzpildīt jebkurā laikā. Uzmanību Neizmantojiet uzpildei kondensātu no veļas žāvētāja! Nepildiet katlā tīrīšanas līdzekļus vai cita veida ūdens piedevas! Î Attēls Lai ūdens tvertni varētu uzpildīt, to iespējams noņemt vai uzpildīt, tai atrodoties aparātā. Ūdens tvertnes noņemšana Î Pavelciet ūdens tvertni vertikāli uz augšu. Î Novietojiet ūdens tvertni perpendikulāri ūdens krānam un piepildiet līdz atzīmei "MAX". Î Ievietojiet ūdens tvertni atpakaļ un nospiediet uz leju, līdz tā nofiksējas. Uzpildīšana tvertnei atrodoties aparātā Î Ielejiet ūdeni no trauka iepildes piltuvē. Piepildiet līdz atzīmei "MAX". Ierīces ieslēgšana Î Novietojiet ierīci uz cietas pamatnes. Î Iespraudiet kontaktdakšu kontakligzdā. Î Piespiediet slēdzi, lai ieslēgtu ierīci. Mirgo zaļa apsildes kontrollampiņa. Norāde: Ja tvaika katlā nav ūdens vai tā daudzums ir nepietiekams, sāk darboties ūdens sūknis, kurš no ūdens tvertnes padod ūdeni tvaika katlam. Uzpildīšanas process var ilgt vairākas minūtes. Î Pagaidiet, līdz apsildes kontrollampiņa deg pastāvīgi. Tvaika tīrītājs ir gatavs lietošanai. Norāde: Aparāts ik pēc 60 sekundēm noslēdz vārstu. Tas novērš aparāta aizkaļķošanos. Tajā brīdī ir dzirdama klusa klikšķēšana. Tas neietekmē tvaika padevi. Atkārtota ūdens uzpilde Ja ūdens tvertnē trūkst ūdens, mirgo sarkanā ūdens līmeņa kontrollampiņa un atskan skaņas signāls. Norāde:Vienmēr, kad tvaika katlā ir pārāk maz ūdens, sūknis automātiski pārsūknē ūdeni no ūdens tvertnes uz tvaika katlu. Ja ūdens tvertne ir tukša, ūdens sūknis vairs nevar piepildīt tvaika katlu un tvaika padeve tiek bloķēta. Î Piepildiet ūdens tvertni līdz atzīmei "MAX". Norāde: Ūdens sūknis īsos intervālos mēģina piepildīt tvaika katlu. Ja piepildīšana bijusi veiksmīga, uzreiz atsākas tvaika padeve, sarkanā kontrollampiņa nodziest. LV – 8

Tvaika padeves regulēšana Pierīču lietošana Ar tvaika daudzuma izvēles slēdzi tiek regulēts izplūstošais tvaika daudzums. Izvēles slēdzim ir trīs pozīcijas: Svarīgi norādījumi par pierīču lietošanu Maksimāla tvaika padeve Samazināta tvaika padeve Tvaika izplūde nenotiek - bērnu aizsardzības mehānisms Piezīme: šajā pozīcijā tvaika padeves sviru nevar nospiest. Î Pārslēdziet izvēles slēdzi uz vajadzīgo tvaika daudzumu. Î Darbiniet tvaika padeves sviru, šī procesa laikā tvaika pistoli vispirms turot vērstu uz kādu drānu, līdz ir vērojama vienmērīga tvaika strūklas izplūde. Norāde: Ierīces lietošanas laikā tvaika tīrītāja karsēšanas sistēma ik pēc brīža ieslēdzas, lai katlā uzturētu vienmērīgu spiedienu. Šajā laikā mirgo zaļā apsildes kontrollampiņa. Izslēdziet ierīci Î Piespiediet slēdzi, lai izslēgtu ierīci. Î Atvienojiet kontaktspraudni no kontaktligzdas. Î Paspiediet ierīces kontaktligzdas vāciņu uz leju un atvienojiet tvaika pierīces kontaktspraudni no ierīces kontaktligzdas. Î Izlejiet no ūdens tvertnes atlikušo ūdeni. Aparāta uzglabāšana Attēls Î Ievietojiet Power sprauslu un apaļo suku piederumu nodalījumā. Î Rokvadības sprauslu un punktsprauslu katru uzspraudiet uz pagarinātājcaurules. Î Ievietojiet pagarinātājcaurules piederumu lielajos turētājos. Î Iekariniet sprauslu grīdas mazgāšanai stāvbalstā. Î Satiniet tvaika padeves šļūteni ap pagarinātājcauruli un ievietojiet tvaika pistoli sprauslā grīdas mazgāšanai. Î Elektrības vadu ielieciet tam paredzētajā glabāšanas nodalījumā.

Tekstilizstrādājumu tīrīšana Pirms tekstilizstrādājumu apstrādes ar tvaika tīrītāju, lūdzu, vienmēr pārbaudiet tekstiliju izturību pret apstrādi ar tvaiku, apstrādājot kādu neredzamu tā vietu. Vispirms kārtīgi apsmidziniet ar tvaiku, tad ļaujiet audumam izžūt un beigās pārbaudiet, vai nav mainījusies auduma krāsa vai forma. Virsmu ar speciālu pārklājumu vai lakotu virsmu tīrīšana Tīrot virtuves, dzīvojamās istabas mēbeles, durvis, parketu, krāsotas vai ar plastmasu pārklātas virsmas, no izstrādājumiem var nolobīties vasks, mēbeļu pulējums, plastmasas pārklājums vai krāsa vai var izveidoties plankumi. Tādēļ šādas virsmas tīriet tikai ar tvaiku apstrādātu drānu. Uzmanību Nevērsiet strūklu pret līmētām šķautnēm, pretējā gadījumā līmējums var atlīmēties. Nelietojiet ierīci uz nepārklātas koksnes un parketa grīdām. Stikla virsmu tīrīšana Ja ārā ir pazemināta gaisa temperatūra, īpaši ziemā, sasildiet loga stiklu, visu virsmu nedaudz apsmidzinot ar tvaiku. Tādā veidā tiek novērsta spriedzes rašanās uz stikla virsmas, kas var izraisīt stikla plīšanu. Uzmanību Nevērsiet tvaiku pret ar aizsargpārklājumu apstrādātajām loga vietām pie loga rāmja, lai netiktu bojāts aizsargpārklājums. Tvaika pistole Tvaika pistoli Jūs varat lietot arī bez pierīču izmantošanas, piemēram: – lai neitralizētu nepatīkamas smakas un izlīdzinātu locījumu vietas piekarinātos apģērbu gabalos, tos apstrādājot ar tvaiku no 10-20 cm attāluma. – putekļu likvidēšanai uz augiem. apstrādājot no 20-40 cm attāluma. – putekļu notīrīšanai ar samitrinātu drānu, vispirms nedaudz apstrādājot ar tvaiku drānu un tad ar to tīrot mēbeles. LV – 9 Reaktīvā punktsprausla Jo tuvāk tā atrodas netīrajai vietai, jo lielāka ir tīrīšanas efektivitāte, un tas ir tādēļ, ka sprauslas izejā ir visaugstākā temperatūra un vislielākais tvaiks. Īpaši piemērota grūti pieejamu vietu, salaidumvietu, armatūras, noteku, izlietņu, klozetpodu, žalūziju vai radiatoru tīrīšanai. Stiprus kaļķa nogulsnējumus pirms tīrīšanas ar tvaiku var apslacīt ar etiķi vai citronskābi, ļaut tam 5 min iedarboties un pēc tam ar tvaiku attīrīt. Apļojošā suka Apaļo suku var uzmontēt kā punktsprauslas papildinājumu. Izmantojot to, vieglāk ir notīrīt noturīgus netīrumus. Uzmanību Nav piemērots jutīgu vietu tīrīšanai. Î Attēls Nostipriniet apaļo suku uz punktsprauslas. Power-sprausla Power sprauslu var uzmontēt kā punktsprauslas papildinājumu. Power sprausla palielina tvaika izplūdes ātrumu. Tādēļ tā ir labi piemērota īpaši noturīgu netīrumu tīrīšanai, stūru, salaidumvietu izpūšanai utt. Î Attēls Nostipriniet Power sprauslu atbilstoši apaļajai sukai uz punktsprauslas. Rokvadības sprausla Lūdzu, pārvelciet frotē auduma pārvalku pār rokvadības sprauslu. Īpaši labi piemērots nelielām mazgājamām virsmām, dušu kabīnēm, spoguļiem, mēbeļu audumiem. Sprausla grīdas tīrīšanai Piemērots visiem mazgājamajiem sienas un grīdas segumiem, piem., akmens grīdām, flīzēm, PVC grīdām. Ļoti netīras virsmas apstrādājiet lēni, lai tvaiks var ilgāk uz tām iedarboties. Piezīme:tīrīšanas līdzekļa pārpalikumi vai kopšanas emulsijas, kuras vēl atrodas uz tīrāmās virsmas, tīrīšanas ar tvaiku laikā var radīt svēdres, kuras vairākkārtējas lietošanas rezultātā izzūd. Î Attēls Piestipriniet grīdas mazgāšanas drānu pie grīdas mazgāšanas sprauslas. 1 Salokiet grīdas mazgāšanas drānu garenvirziernā un uz tās uzlieciet sprauslu grīdas mazgāšanai. 2 Atveriet turētājskavas. 3 Drānas galus ielieciet atvērumos. 4 Aizveriet turētājskavas. Uzmanību Nelieciet pirkstus starp skavām. Sprauslas grīdas tīrīšanai novietošana Î Attēls Pārtraucot darbu, iekariniet sprauslu grīdas tīrīšanai stāvbalstā. Logu novilcējs Lietošana: logi, spoguļi dušas kabīņu stikla virsmas cita veida gludas virsmas Î Veicot pirmreizēju tīrīšanu ar logu novilcēju, vispirms notīriet attiecīgo virsmu ar rokvadības sprauslu un frotē pārvalku, lai likvidētu taukainos nosēdumus. Î No apm. 20 cm atstatuma vienmērīgi apsmidziniet ar tvaiku attiecīgo stikla virsmu. Î Pakāpeniski virzienā no augšas uz leju cieši velciet logu novilcēja gumijas maliņu gar stikla virsmu. Pēc katra vilciena noslaukiet gumijas maliņu un apakšējo stikla virsmu ar sausu drānu.

Gludeklis Bīstami „ Tvaika gludekli nedrīkst izmantot, ja tas ir nokritis zemē, ja tam ir redzami bojājumi vai tas ir neblīvs. „ Karsts tvaika gludeklis un karsta tvaika strūkla!Norādiet citām personām par iespējamo apdegumu gūšanas. Nekad nevirziet tvaika strūklu uz personām vai dzīvniekiem (applaucēšanās risks). Ar karstu tvaika gludekli neaizkariet elektrības vadus vai viegli uzliesmojošus priekšmetus. LV – 10

몇 Brīdinājums „ Tvaika gludeklim un tā pieslēguma vadam uzkaršanas vai atdzišanas laikā jāatrodas bērniem, kas jaunāki par 8 gadiem, nepieejamā vietā. „ Tvaika gludeklis ir jālieto un jānovieto uz stabilas virsmas. Piezīme: Mēs iesakām lietot firmas "Kärcher" gludināmo galdu ar aktīvā režīma tvaika nosūcēju (2.884-933.0). Šis gludināmais galds ir ideāli pieskaņots Jūsu iegādātās ierīces darbības specifikai. Tādējādi tas ievērojami atvieglo un paātrina gludināšanas procesu. Jebkurā gadījumā ieteicams lietot gludināmo galdu ar tvaiku caurlaidīgu, sietveidīgu gludināšanas pamatni. Î Iespraudiet gludekļa tvaika pierīces kontaktspraudni ierīces kontaktligzdā. Turklāt spraudnim ir dzirdami jānofiksējas. Î Pārliecinieties, ka tvaika tīrītāja katlā ir tīrs ūdensvada ūdens. Î Sāciet tvaika tīrītāja ekspluatāciju atbilstoši instrukcijai. Î Pagaidiet, līdz tvaika tīrītājs ir darba gatavībā. Gludināšana ar tvaiku Visus tekstilizstrādājumus var gludināt, izmantojot tvaiku. Jūtīgus virsiespiedumus vai audumus ieteicams gludināt no kreisās puses vai arī, ievērojot auduma ražotāja dotās norādes uz kopšanas etiķetes. Norāde:Šādiem jutīgiem tekstilizstrādājumiem mēs iesakām izmantot KÄRCHER nepiedegošo gludekļa pamatni BE 6006 (pasūt. Nr. 2.860-142.0). Î Gludekļa temperatūras regulatoru iestatiet pozīcijā, kas atrodas marķētajā zonā (•••/MAX). Î Gludināšanu var sākt, kolīdz nodziest gludekļa apsildes kontrollampiņa. Piezīme:Gludekļa klātnei ir jābūt karstai, lai tvaiks nekondensētos pie klātnes un nepilētu uz gludināmās veļas. Î Nospiediet augšējo vai apakšējo tvaika padeves slēdzi. – Tvaika padeve ar intervāliem: nospiediet tvaika padeves slēdzi. Tvaiks izplūst, kamēr ir nospiests slēdzis.

Pastāvīga tvaika padeve: pavelciet tvaika padeves slēdža bloķētāju atpakaļ, līdz tas nofiksējas. Tvaiks izplūst pastāvīgi. Lai to pārtrauktu, paspiediet bloķētāju uz priekšu. Î Sākto gludināšanu vai atsākot darbu pēc gludināšanas pārtraukumiem, pirmo tvaika plūsmu vērsiet uz lupatiņu, līdz tvaiks izplūst vienmērīgi. Î Aizkaru, apģērba utt. apsmidzināšanai Jūs gludekli varat turēt arī vertikālā pozīcijā. Gludināšana bez tvaika Piezīme:Arī gludinot bez tvaika, tvertnē jābūt ūdenim. Î Gludekļa temperatūras regulatoru iestatiet atbilstoši attiecīgā apģērba gabala auduma specifikai.

Norāde:Lūdzu, ievērojiet uz Jūsu apģērba dotos gludināšanas un mazgāšanas norādījumus. Î Gludināšanu var sākt, kolīdz nodziest gludekļa apsildes kontrollampiņa. Kopšana un tehniskā apkope Bīstami Ierīces apkopes darbus atļauts veikt tikai tad, ja tīkla kontaktspraudnis ir atvienots no strāvas padeves un tvaika tīrītājs ir atdzisis. Tvaika katla skalošana Veiciet tvaika tīrītāja katla skalošanu vēlākais pēc katras 10. tvertnes uzpildīšanas reizes. Î Atvienojiet kontaktspraudni no kontaktligzdas. Î Ļaujiet tvaika tīrītājam atdzist. Î Iztukšojiet ūdens tvertni. Î No piederumu turētājiem izņemiet piederumus. Attēls Î Atveriet piederumu nodalījuma noslēgvāciņu. Î Izņemiet no piederumu nodalījuma piederumus. Î Atveriet apkopes atveres vāku. Lai to izdarītu, uzlieciet pagarinājuma caurules vaļējo LV – 11 galu uz apkopes atveres vāka, nofiksējiet vadotnē un atgrieziet vaļā. Î Uzpildiet katlu ar ūdeni un spēcīgi kratiet to. Tādējādi no katla pamatnes atdalās kaļķa nogulsnējumi. Î Izlejiet no katla visu ūdeni (skat. attēlu ). Tvaika katla atkaļķošana Tā kā kaļķis nogulsnējas arī uz katla malām, iesakām veikt katla atkaļķošanu, ievērojot zemāk minētos intervālus (KU=katla uzpildes reizes): Cietības pakāpe I mīksts II vidējs III ciets IV ļoti ciets °dH

7-14 14-21 >21 mmol/l KU 0-1,3 100 1,3-2,5 90 2,5-3,8 75 >3,8 50 Piezīme: Informāciju par Jūsu mājsaimniecībā lietotā krāna ūdens cietības pakāpi Jūs varat iegūt vietējā ūdensapgādes pārvaldē vai vietējās rūpnīcās. Î Atvienojiet kontaktspraudni no kontaktligzdas. Î Ļaujiet tvaika tīrītājam atdzist. Î Iztukšojiet ūdens tvertni. Î No piederumu turētājiem izņemiet piederumus. Attēls Î Atveriet piederumu nodalījuma noslēgvāciņu. Î Izņemiet no piederumu nodalījuma piederumus. Î Atveriet apkopes atveres vāku. Lai to izdarītu, uzlieciet pagarinājuma caurules vaļējo galu uz apkopes atveres vāka, nofiksējiet vadotnē un atgrieziet vaļā. Î Izlejiet no katla visu ūdeni (skat. attēlu ). 몇 Brīdinājums Lai novērstu bojājumu rašanos ierīcē, izmantojiet tikai tādus produktus, kuru lietošanu ir apstiprinājusi firma KÄRCHER. Î Atkaļķošanai izmantojiet KÄRCHER atkaļķošanas stienīšus (pasūt. Nr. 6.295047). Izmantojot atkaļķošanas šķīdumu, ievērojiet uz iepakojuma dotos dozēšanas norādījumus. 몇 Uzmanību Uzpildot vai iztukšojot tvaika tīrītāju, ievērojiet piesardzību. Atkaļķošanas līdzekļa šķīdums var sabojāt sensitīvas virsmas. Î Iepildiet atkaļķošanas līdzekļa šķīdumu katlā un atstājiet iedarboties aptuveni 8 stundas. 몇 Brīdinājums Atkaļķošanas laikā neuzskrūvējiet apkopes atveres vāku. Nelietojiet tvaika tīrītāju, kamēr katlā vēl atrodas atkaļķošanas līdzeklis. Î Pēc 8 stundām izlejiet visu atkaļķošanas šķīdumu no katla. Pēc izliešanas ierīces katlā vēl paliek nedaudz šķīduma, tāpēc izskalojiet katlu 2-3 reizes ar aukstu ūdeni, lai likvidētu visas atkaļķotāja atliekas. Î Izlejiet no katla visu ūdeni (skat. attēlu ). Î Izžāvējiet elektrības vada glabāšanas nodalījumu. Î Aizgrieziet apkopes atveres vāku ar pagarinājuma cauruli. Î Piepildiet ūdens tvertni (skatīt lpp.8). Î Tvaika tīrītājs ir gatavs lietošanai. Pierīču kopšana Piezīme: Grīdas tīrīšanas drāna un frotē auduma pārvalks jau ir iepriekš mērcēti un tāpēc tos darbam ar tvaika tīrītāju var izmantot uzreiz. Î Netīras grīdas tīrīšanas drānas un frotē pārvalkus mazgājiet veļas mašīnā 60°C temperatūrā. Nelietojiet veļas mīkstinātāju, lai drānas nezaudētu labo netīrumu savākšanas spēju. Drānas ir piemērotas žāvēšanai veļas žāvētājā. LV – 12

Palīdzība darbības traucējumu gadījumā Kļūmju cēloņi bieži vien ir vienkārši, un Jūs tos varat novērst pats, izmantojot zemāk minēto pārskatu. Ja Jums rodas šaubas par kļūmes cēloni vai, ja konstatētā kļūme šeit nav minēta, vērsieties pilnvarotā klientu apkalpošanas centrā. Bīstami Ierīces apkopes darbus atļauts veikt tikai tad, ja tīkla kontaktspraudnis ir atvienots no strāvas padeves un tvaika tīrītājs ir atdzisis. Ierīces labošanu ir atļauts veikt tikai ražotāja pilnvarotam klientu apkalpošanas centram. Ilgs uzsilšanas laiks Tvaika katls ir aizkaļķojies. Î Veiciet tvaika katla atkaļķošanu. Nenotiek tvaika padeve Mirgo sarkana ūdens līmeņa kontrollampiņa un atskan skaņas signāls. Ūdens tvertnē nav ūdens. Î Piepildiet ūdens tvertni līdz atzīmei "MAX". Deg sarkana ūdens līmeņa kontrollampiņa. Tvaika katlā nav ūdens. Reaģējusi sūkņa pārkaršanas aizsardzības sistēma. Î Izslēdziet ierīci. Î Uzpildiet ūdens tvertni Î Ieslçdziet ierîci. Ūdens tvertne nav ievietota pareizi vai ir aizkaļķojusies. Î Izņemiet ūdens tvertni un izskalojiet. Î Ievietojiet ūdens tvertni atpakaļ un nospiediet uz leju, līdz tā nofiksējas. Nevar nospiest tvaika padeves sviru Tvaika padeves svira ir nobloķēta /ir iedarbināta bērnu piekļuves kontroles funkcija. Î Pārslēdziet tvaika padeves izvēles slēdzi uz priekšu. Tvaika gludeklis "spļauj" ūdeni! Î Uzstādiet temperatūras regulatoru uz atzīmi Î Izskalojiet vai atkaļķojiet tvaika ģeneratoru. Pēc gludināšanas pārtraukuma no tvaika gludekļa tek ūdens piles.

Ilgākos gludināšanas pārtraukumos, tvaika vados var kondensēt tvaiks. Î Pirmo tvaika strūklu virziet uz atsevišķa auduma. Izplūst liels daudzums ūdens Tvaika katls ir aizkaļķojies. Î Veiciet tvaika katla atkaļķošanu. Rezerves daļas Izmantojiet tikai oriģinālās KÄRCHER rezerves daļas. Pārskatu pār rezerves daļām Jūs varat atrast šīs lietošanas pamācības beigās. Garantija Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sabiedrības izdotie garantijas nosacījumi. Garantijas termiņa ietvaros iespējamos Jūsu iekārtas darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis ir materiāla vai ražošanas defekts. Garantijas remonta nepieciešamības gadījumā ar pirkumu apliecinošu dokumentu griezieties pie tirgotāja vai tuvākajā pilnvarotajā klientu apkalpošanas dienestā. (Adresi skatīt aizmugurē) Tehniskie dati Elektropadeve Spriegums 220-240 V 1~50/60 Hz Aizsardzības klase Aizsardzības līmenis IPX4 Tehniskie dati attiecībā uz jaudu Karsēšanas jauda

Karsēšanas jauda Gludeklis 700 Maksimālais darba spiediens 0,35 MPa Uzkaršanas laiks Minūtes Maksimālais tvaika dau40 g/min dzums Tilpums Ūdens tvertne 1,0 Tvaika ģenerators 0,5 Izmēri Svars (bez pierīcēm) 4,2 Garums

Rezervētas tiesības veikt tehniskas izmaiņas! LV – 13 Speciālie piederumi Pasūtījuma numurs Mikrošķiedras drānu kom2.863-171 plekts, vannas istabai 2 mīkstas drānas grīdas tīrīšanai no plīša, 1 abrazīvs pārvalks rokvadības sprauslai, 1 pulēšanas drāna spoguļiem un armatūrai Mikrošķiedras drānu kom2.863-172 plekts, virtuvei 2 mīkstas drānas grīdas tīrīšanai no plīša, 1 mīksts pārvalks no plīša, 1 drāna nerūsējošā tērauda virsmu tīrīšanai, neatstājot pēdas Mikrošķiedras drānu kom2.863-172 plekts, drāna grīdas tīrīšanai 2 mīkstas plīša drānas grīdas tīrīšanai Mikrošķiedras drānu kom2.863-174 plekts, mīksts pārvalks 2 mīksti plīša pārvalki Frotē drānas 6.369-357 5 kokvilnas drānas grīdas tīrīšanai Frotē pārvalki 6.370-990 5 kokvilnas pārvalki Sprausla tekstilizstrādājumu 4.130-390 kopšanai Apģērbu un tekstilizstrādājumu atjaunošanai. Apaļo suku komplekts 2.863-058 4 apaļas sukas punktsprauslai Tvaika turbo suka 2.863-159 Tīrīšanas gadījumiem, kad parasti nepieciešama beršana. Atkaļķošanas stienīši 6.295-047 Tvaika gludeklis 2.863-209 Nepiedegoša klātne 2.860-142 Piemērots smalku audumu gludināšanai. Mobils gludināmais galds AB 2.884-993 Ļoti labiem gludināšanas rezultātiem un ievērojamam laika ietaupījumam (paredzēts tikai 230 V) LV – 14
