KÄYTTÖOHJE SC 4.100 C KARCHER

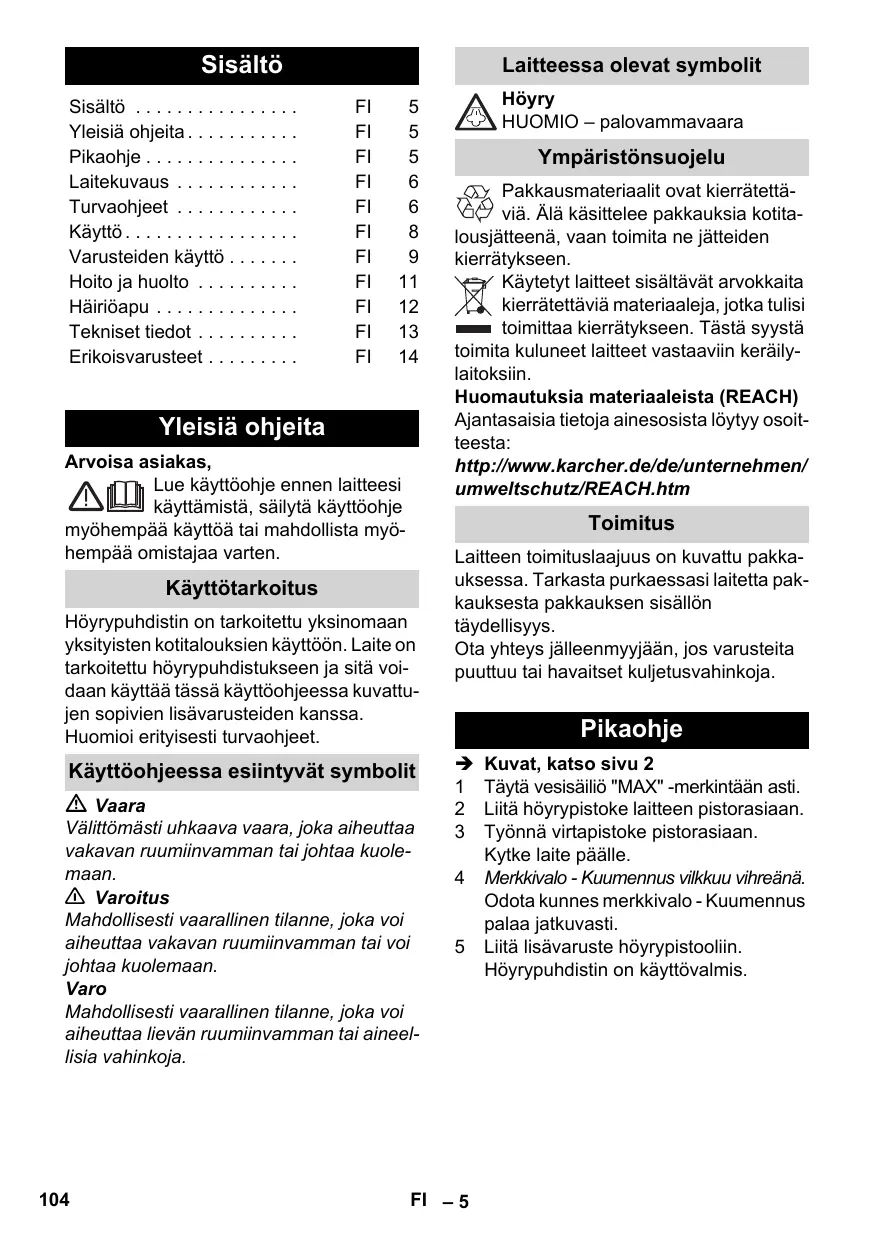

Sisältö Suomi Sisältö Yleisiä ohjeita . . . . . . . . . . . Pikaohje . . . . . . . . . . . . . . . Laitekuvaus . . . . . . . . . . . . Turvaohjeet . . . . . . . . . . . . Käyttö . . . . . . . . . . . . . . . . . Varusteiden käyttö . . . . . . . Hoito ja huolto . . . . . . . . . . Häiriöapu . . . . . . . . . . . . . . Tekniset tiedot . . . . . . . . . . Erikoisvarusteet . . . . . . . . . Laitteessa olevat symbolit

Yleisiä ohjeita Arvoisa asiakas, Lue käyttöohje ennen laitteesi käyttämistä, säilytä käyttöohje myöhempää käyttöä tai mahdollista myöhempää omistajaa varten. Höyrypuhdistin on tarkoitettu yksinomaan yksityisten kotitalouksien käyttöön. Laite on tarkoitettu höyrypuhdistukseen ja sitä voidaan käyttää tässä käyttöohjeessa kuvattujen sopivien lisävarusteiden kanssa. Huomioi erityisesti turvaohjeet. Käyttöohjeessa esiintyvät symbolit Välittömästi uhkaava vaara, joka aiheuttaa vakavan ruumiinvamman tai johtaa kuolemaan. 몇 Varoitus Mahdollisesti vaarallinen tilanne, joka voi aiheuttaa vakavan ruumiinvamman tai voi johtaa kuolemaan. Varo Mahdollisesti vaarallinen tilanne, joka voi aiheuttaa lievän ruumiinvamman tai aineellisia vahinkoja.

Ympäristönsuojelu Pakkausmateriaalit ovat kierrätettäviä. Älä käsittelee pakkauksia kotitalousjätteenä, vaan toimita ne jätteiden kierrätykseen. Käytetyt laitteet sisältävät arvokkaita kierrätettäviä materiaaleja, jotka tulisi toimittaa kierrätykseen. Tästä syystä toimita kuluneet laitteet vastaaviin keräilylaitoksiin. Huomautuksia materiaaleista (REACH) Ajantasaisia tietoja ainesosista löytyy osoitteesta: http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm Toimitus Käyttötarkoitus Vaara Höyry HUOMIO – palovammavaara Laitteen toimituslaajuus on kuvattu pakkauksessa. Tarkasta purkaessasi laitetta pakkauksesta pakkauksen sisällön täydellisyys. Ota yhteys jälleenmyyjään, jos varusteita puuttuu tai havaitset kuljetusvahinkoja. Pikaohje

FI – 5 Kuvat, katso sivu 2 Täytä vesisäiliö "MAX" -merkintään asti. Liitä höyrypistoke laitteen pistorasiaan. Työnnä virtapistoke pistorasiaan. Kytke laite päälle. Merkkivalo - Kuumennus vilkkuu vihreänä. Odota kunnes merkkivalo - Kuumennus palaa jatkuvasti. Liitä lisävaruste höyrypistooliin. Höyrypuhdistin on käyttövalmis. Laitekuvaus Turvaohjeet Tässä käyttöohjeessa kuvataan maksimivarustus. Mallien varustetaso vaihtelee, katso kuvaus laatikon kyljestä. Î Katso avattavalla kansisivulla olevia kuvia! A1 Laitteen pistorasia, jossa on suojus A2 Vesisäiliö A3 Vesisäiliön sulkuläppä A4 Katkaisin Päälle/Pois A5 Merkkivalo - Kuumennus (VIHREÄ) A6 Merkkivalo - Vedenpuute (PUNAINEN) A7 Kantokahva A8 Pidike varusteille A9 Varustelokero sulkuläpällä A10 Huoltosuljin A11 Verkkoliitäntäjohdon säilytyspidike A12 Pysäköintipidike A13 Verkkojohto, jossa on verkkopistoke A14 Kuljetuspyörä (2x) A15 Ohjausrulla B1 Höyrypistooli B2 Höyryvipu B3 Lukituksen vapautuspainike B4 Höyrymäärän valintakytkin (lapsivarmistuksella) B5 Höyryletku B6 Höyrypistoke C1 Pistesuihkusuutin C2 Pyöröharja C3 Tehosuutin D1 Käsisuutin D2 Froteepäällyste E1 Jatkoputki (2 kpl) E2 Lukituksen vapautuspainike F1 Lattiasuutin F2 Kiinnike F3 Lattialiina G1 Ikkunasuutin Valinnainen H1 Silitysrauta H2 Höyrykytkin (alhaalla) H3 Merkkivalo - silitysraudan lämmitys H4 Höyrykytkin (ylhäällä) H5 Höyrykytkimen lukitsin H6 Lämpötilansäädin H7 Höyrypistoke Vaara „ Käyttö räjähdysalttiilla alueilla on kielletty. „ Käytettäessä laitetta vaara-alueilla on noudatettava vastaavia turvallisuusmääräyksiä. „ Älä käytä laitetta uima-altaissa, joissa on vettä. „ Laitetta ei saa käyttää sähkölaitteiden puhdistamiseen, esim. leivinuunit, höyrynpoistokuvut, mikroaaltouunit, televisiot, lamput, föönit, sähkölämmittimet jne. „ Tarkasta laitteen ja varusteiden asiallinen kunto ennen käyttöä. Jos kunto ei ole moitteeton, laitteen ja varusteiden käyttö ei ole sallittua. Tarkasta erityisesti verkkoliitäntäjohto, huoltosuljin ja höyryletku. „ Anna valtuutetun asiakaspalvelun/sähköalan ammattilaisen välittömästi vaihtaa vaurioitunut verkkoliitäntäjohto. „ Vaihda vaurioitunut höyryletku välittömästi. Ainoastaan valmistajan suositteleman höyryletkun käyttö on sallittu (katso tilausnumero varaosaluettelosta). „ Älä koskaan tartu märillä käsillä virtapistokkeeseen. „ Älä höyrytä esineitä, jotka sisältävät terveydelle haitallisia aineita (esim. asbestia). „ Älä koskaan käsin kosketa höyrysuihkua lyhyeltä etäisyydeltä tai koskaan suuntaa sitä ihmisiin tai eläimiin (palovammavaara). „ Huoltosuljinta ei saa avata käytön aikana. 몇 Varoitus „ Laitteen liittäminen on sallittu ainoastaan sähköliitäntään, joka on sähköasentajan asentama standardin IEC 60364 mukaan. „ Liitä laite vain vaihtovirtaan. Jännitteen on oltava sama kuin laitteen tyyppikilvessä ilmoitettu jännite. „ Kosteissa tiloissa, esim. kylpyhuoneissa, laitteen saa liittää vain pistorasiaan, joka on varustettu FI-suojakytkimellä. „ Tarkoitukseen sopimattomat jatkojohdot voivat olla vaarallisia. Käytä ainoastaan roiskevesisuojattuja jatkojohtoja, joiden johtimien poikkileikkauspinta-ala on vähintään 3x1 mm². FI – 6

„ Verkko- ja jatkojohdon liitäntäkohdat eivät saa olla vedessä. „ Vaihdettaessa verkko- tai jatkojohtojen pistokkeita, roiskevesisuojan toimivuuden ja mekaanisen lujuuden pitää pysyä samanlaatuisina. „ Käyttäjän on käytettävä laitetta tarkoituksenmukaisesti. Käyttäjä on huomioitava paikalliset olosuhteet ja työskennellessään laitteen kanssa huomioitava ympäristössä oleskelevat henkilöt. „ Tätä laitetta voivat käyttää lapset 8 vuoden iästä alkaen ja henkilöt, joilla on vajavaiset ruumiilliset, aistilliset tai henkiset ominaisuudet tai puutteita kokemuksessa ja tietämyksessä, siinä tapauksessa, että he ovat joko valvonnan alaisina tai ovat saaneet opastuksen laitteen turvallisessa käyttämisessä ja tuntevat käyttöön liittyvät vaarat. Lapset eivät saa leikkiä laitteen kanssa. Lapset eivät saa ilman valvontaa suorittaa laitteen puhdistus- tai huoltotoimenpiteitä. „ Älä koskaan jätä laitetta valvomatta niin kauan kuin se on käytössä. „ Noudata varovaisuutta puhdistaessasi laatoitettuja seiniä, joissa on sähköpistorasioita. Varo „ Kiinnitä huomiota siihen, että verkko- tai jatkojohtoja ei vahingoiteta eikä vaurioiteta ajamalla yli, puristamalla tai kiskomalla. Suojaa verkkojohto kuumuudelta, öljyltä ja teräviltä reunoilta. „ Älä koskaan täytä liuottimia, liuotinpitoisia nesteitä tai laimentamattomia happoja vesisäiliöön (esim. puhdistusaineita, bensiini, väriohenteet, asetoni), koska ne syövyttävät laitteessa käytettyjä materiaaleja. „ Laitetta ei saa kantaa puhdistustyön aikana. „ Laitteen on seisottava tukevalla alustalla. „ Käytä ja säilytä laitetta vain kuvausten tai kuvien mukaisesti! „ Älä lukitse höyryvipua käytön aikana. „ Suojaa laite sateelta. Älä säilytä laitetta ulkoalueella.

Turvalaitteet Varo Turvalaitteet on tarkoitettu loukkaantumisilta suojaamiseksi, niitä ei saa muuttaa eikä ohittaa. Paineensäädin Paineensäädin pitää kattilapaineen mahdollisimman vakaana käytön aikana. Lämmitys kytkeytyy pois päältä, kun kattilan suurin käyttöpaine on saavutettu, ja takaisin päälle, jos kattilan paine laskee höyryn käytön johdosta. Kattilatermostaatti Jos kattila on ilman vettä, lämpötila kattilassa suurenee. Kattilatermostaatti kytkee lämmityksen pois päältä. Lämmityksen uudelleenkytkeytyminen estetään niin kauan kunnes kattila täytetään. Varmuustermostaatti Jos paineensäädin lakkaa toimimasta ja laite kuumenee liikaa, varmuustermostaatti kytkee laitteen pois päältä. Käänny varmuustermostaatin nollaamisessa asianomaisen KÄRCHER -asiakaspalvelun puoleen. Huoltosuljin Huoltosuljin on samalla ylipaineventtiili. Se sulkee kattilan, jotta höyrynpaine nousee. Jos paineensäädin on viallinen ja kattilan höyrynpaine nousee liiaksi, ylipaineventtiili avautuu ja höyry pääsee huoltosulkimen kautta ulos. Ennen kuin käytät laitetta uudelleen, käänny asianomaisen Kärcher -asiakaspalvelun puoleen. FI – 7 Käyttö Î Katso avattavalla kansisivulla olevia kuvia! Varusteiden asennus Î Avaa laitepistorasian peite. Î Liitä höyrypistoke tukevasti laitteen pistorasiaan. Pistokkeen on napsahdettava kuuluvasti lukitukseen. ÎIrrotus: Paina laitepistorasian peitettä alas ja vedä höyrypistoke irti laitepistorasiasta. Î Kuva Liitä tarvittava varuste (karso lukua "Varusteiden käyttö") höyrypistooliin. Aseta varusteen avoin pää höyrypistooliin ja työnnä se niin pitkälle, kunnes höyrypistoolin lukituksen vapautuspainike napsahtaa lukitukseen. Î Kuva Käytä tarvittaessa jatkoputkia. Liitä höyrypistooliin yksi tai molemmat jatkoputket. Työnnä tarvittava varuste jatkoputken vapaaseen päähän. Varusteiden irrottaminen Vaara Irrotettaessa varusteosia saattaa ulos tippua kuumaa vettä! Älä koskaan irrota varusteosia, kun höyryä vielä tulee ulos palovammavaara! Î Vedä höyrymäärän valintakytkin taakse (höyryvipu lukittu) Î Kuva Paina lukituksen vapautuspainiketta varusteosien irrottamiseksi ja vedä osat irti toisistaan. Vesisäiliön täyttö Vesisäiliön voi täyttää milloin tahansa. Varo Älä käytä vaatekuivaimen lauhdevettä! Älä täytä puhdistusaineella tai muilla lisäaineilla! Î Kuva Vesisäiliön voi irrottaa täyttämistä varten tai sen voi täyttää suoraan laitteessa. Vesisäiliö poistaminen Î Vedä vesisäiliö pystysuoraan ylös. Î Täytä vesisäiliö vaakasuorassa vesihanan alla "MAX" -merkintään asti. Î Aseta vesisäiliö paikalleen ja paina alaspäin,kunnes se napsahtaa lukitukseen. Suoraan laitteessa Î Kaada vettä astiasta täyttösuppiloon. Täytä "MAX" -merkintään asti. Laitteen käynnistys Î Aseta laite kiinteälle alustalle. Î Liitä virtapistoke pistorasiaan. Î Paina kytkintä käynnistääksesi laitteen. Merkkivalo - Kuumennus vilkkuu vihreänä. Huomautus: Jos kattilassa ei ole tai on liian vähän vettä, pumppu käynnistyy ja syöttää vettä vesisäiliöstä kattilaan. Täyttövaihe voi kestää muutamia minuutteja. Î Odota kunnes merkkivalo - Kuumennus palaa jatkuvasti. Höyrypuhdistin on käyttövalmis. Huomautus: Laite sulkee venttiilin 60 sekunnin välein. Tämä estää laitteen kalkkeutumisen. Tällöin kuuluu vaimea klikkaus. Se ei vaikuta höyryn ulostulomäärään. Veden täydentäminen Jos vesisäiliössä on vedenpuute, merkkivalo - Vedenpuute vilkkuu punaisena ja kuuluu merkkiääni. Huomautus:Aina kun höyrykattilassa on liian vähän vettä, syöttää pumppu automaattisesti vettä vesisäiliöstä höyrykattilaan. Kun vesisäiliö on tyhjä, vesipumppu ei pysty enää täyttämään höyrykattilaa ja höyryn ulostulo estyy. Î Täytä vesisäiliö "MAX" -merkintään asti. Huomautus: Vesipumppu yrittää täyttää höyrykattilaa lyhyin väliajoin. Jos täyttö onnistuu, höyryn ulostulo vapautuu taas välittömästi ja punainen merkkivalo sammuu. FI – 8

Varusteiden käyttö Höyrymäärän säätö Höyrymäärän valintakytkimellä säädetään ulosvirtaavan höyryn määrää. Valintakytkimellä on kolme asentoa: Maksimi höyrymäärä Pienennetty höyrymäärä Ei höyryä - (lapsilukko) Huomautus: Tässä asennossa höyryvivun käyttö on estettynä. Î Aseta valintakytkin tarvittavalla höyrymäärälle. Î Paina höyryvipua ja kohdista höyrypistooli aina ensin kankaaseen, kunnes höyryä virtaa tasaisesti ulos. Huomautus: Höyrypuhdistimen kuumennus kytkeytyy käytön aikana aina uudelleen päälle kattilan paineen ylläpitämiseksi. Tällöin merkkivalo - Kuumennus vilkkuu vihreänä. Laitteen kytkeminen pois päältä Î Paina kytkintä sammuttaaksesi laitteen. Î Vedä virtapistoke irti pistorasiasta. Î Paina laitteen pistorasian kansi alas ja vedä höyrypistoke irti laitteen pistorasiasta. Î Tyhjennä jäännösvesi vesisäiliöstä. Laitteen säilytys Kuva Î Laita tehosuutin ja pyöröharja varustelokeroon. Î Pistä käsisuutin ja pistesuihkusuutin kukin pidennysputkeen. Î Pistä pidennysputket suureen varustepitimeen. Î Ripusta lattiasuutin pysäköintipitimeem. Î Kierrä höyryletku pidennysputkien ympärille ja pistä höyrypistooli lattiasuuttimeen. Î Laita verkkoliitäntäjohto verkkoliitäntäjohtosäilöön.

Tärkeät käyttöohjeet Tekstiilien puhdistus Ennen käsittelyä höyrypuhdistimella, kokeile tekstiilien kestävyys huomaamattomasta kohdasta: Höyrytä ensin kunnolla, anna sitten kuivua ja tarkasta sitten mahdolliset väri- tai muotomuutokset. Pinnoitettujen tai maalattujen pintojen puhdistus Puhdistettaessa keittiön ja asuinhuoneiden kalusteita, ovia, parketteja, maalattuja tai pinnoitetuja pintoja, voi sattua, että vaha, huonekalujen kiillotusaine, muovipinnoite tai maali irtoaa tai niihin tulee laikkuja. Puhdista siksi nämä pinnat höyrytetyllä kankaalla. Varo Älä höyrytä liimattuja reunoja, koska reunalistat voivat irrota. Älä käytä laitetta pintakäsittelemättömien puu- tai parkettilattioiden puhdistamiseen. Lasin puhdistus Kun ulkolämpötila on matala, erityisesti talvella, höyrytä ikkunalasi ensin kevyesti koko pinnaltaan. Näin estetään lasiin muodostuvat jännitykset, jotka voisivat rikkoa lasin. Varo Älä suuntaa höyryä käsittelemättömiin ikkunankehyksiin, jotta ne eivät vahingoitu. Höyrypistooli Voit käyttää höyrypistoolia myös ilman varusteita, esimerkiksi: – poistamaan hajuja ja ryppyjä riippuvista vaatekappaleista höyryttämällä niitä 10-20 cm etäisyydeltä – poistamaa pölyä kasveista. Höyrytä tällöin 20-40 cm etäisyydeltä. – kostuttamaan pölynpyyhkimiä höyryttämällä hetken kangasta ja pyyhkimällä sillä sitten huonekalut. FI – 9 Pistesuihkusuutin Mitä lähempänä likakohtaa suutin on, sitä parempi puhdistusvaikutus on, koska lämpötila ja höyryn voimakkuus ovat korkeimmillaan suuttimen ulostulokohdassa. Erityisen käytännöllinen vaikeapääsyisten paikkojen, rakojen, hanojen, viemäreiden, pesualtaiden, WC-istuinten, verhojen ja lämpöpattereiden puhdistamiseen. Suuret kalkkikerrostumat voi höyryttää pois, kun niihin on ensin levitetty etikkaa tai sitruunahappoa ja annettu vaikuttaa n. 5 minuutin ajan. Pyöröharja Pistesuihkusuuttimeen voi lisäksi kiinnittää pyöröharjan. Tällöin voit harjaamalla irrottaa itsepintaiset likaantumat helpommin. Varo Ei sovellu arkojen pintojen puhdistamiseen. Î Kuva Pyöröharjan kiinnittäminen pistesuihkusuuttimeen. Tehosuutin Pistesuihkusuuttimeen voi lisäksi kiinnittää tehosuuttimen. Powersuutin lisää ulosvirtaavan höyryn nopeutta. Siksi Powersuutin soveltuu hyvin puhdistamiseen erittäin pinttyneestä liasta ja lian puhaltamisee ulos nurkista ja raoista jne. Î Kuva Kiinnitä tehosuutin kuten pyöröharja pistesuihkusuuttimeen. Käsisuutin Aseta froteepeite käsisuuttimen päälle. Soveltuu erityisen hyvin pienien pesunkestävien pintojen, suihkukoppien, peilien tai verhoilukankaiden puhdistamiseen. Lattiasuutin Soveltuu kaikille pesunkestäville seinä- ja lattiapinnoille, esim. kivi-, laatta- ja PVC-lattiat. Puhdista pahasti likaantuneita pintoja hitaasti, jotta höyry pääsee vaikuttamaan pitempään. Huomautus:Puhdistettavalla pinnalla vielä olevat puhdistusainejäämät tai hoitoemulsiot voivat höyrypuhdistuksessa muodostaa poimuja, jotka katoavat useamman käyttökerran jälkeen. Î Kuva Kiinnitä lattialiina lattiasuuttimeen. 1 Laskosta lattialiina pitkittäin ja aseta lattiasuutin sen päälle. 2 Avaa kiinnikkeet. 3 Laita liinan päät aukkoihin. 4 Sulje kiinnikkeet. Varo Älä laita sormia kiinnikkeiden väliin. Lattiasuuttimen pysäköinti Î Kuva Ripusta lattiasuutin työn keskeytyessä pysäköintipitimeen. Ikkunasuutin Käyttö: – ikkunat, peilit – suihkukaappien lasipinnat – muut tasaiset pinnat Î Suorita rasvaliukoinen peruspuhdistus käyttäen käsisuutinta ja froteepäällystettä ennen ensimmäistä puhdistusta ikkunasuuttimella. Î Höyrytä lasipinta tasaisesti n. 20 cm etäisyydeltä. Î Puhdista lasi alue toisensa jälkeen ylhäältä alaspäin ikkunasuuttimen kumihuulella. Pyyhi kumihuuli ja ikkunan alareuna jokaisen puhdistetun alueen jälkeen kuivaksi liinalla. Silitysrauta Vaara „ Höyrysilityslautaa ei saa käyttää, jos se on pudonnut lattialle, siinä on näkyviä vaurioita tai ei ole tiivis. „ Kuuma höyrysilitysrauta ja kuuma höyrysuihku!Varoita muita henkilöitä mahdollisesta palovammavaarasta. Älä koskaan suuntaa höyrysuihkua ihmisiin tai eläimiin (palovammavaara). Älä kosketa kuumalla höyrysilitysraudalla sähköjohtoja tai muita syttyviä esineitä. 몇 Varoitus „ Höyrysilitysraudan ja sen liitäntäjohdon tulee olla kuumenemisen ja jäähtymisen ajan alle 8 vuotiaiden lasten ulottumattomissa. „ Höyrysilitysrautaa saa käyttää vain tukevalla alustalla ja asettaa sellaiselle. FI – 10

Huomautus: Suosittelemme aktiivisella höyrynpoisimennällä varustetun KÄRCHER silityspöydän (2.884-933.0) käyttämistä. Tämä silityspöytä sovitettu optimaalisesti ostamaasi laitteeseen. Tämä silityspöytä helpottaa ja nopeuttaa silitystä merkittävästi. Joka tapauksessa on käytettävä silityspöytää, jossa on höyryä läpipäästävä, ritilämäinen silitysalusta. Î Pistä silitysraudan höyrypistoke tiukkaan laitepistorasiaan. Pistokkeen on napsahdettava kuuluvasti lukitukseen. Î Varmista, että höyrypuhdistimen kattilassa on tuoretta vesijohtovettä. Î Ota höyrypuhdistin sen käyttöohjeiden mukaisesti käyttöön. Î Odota kunnes höyrypuhdistin on käyttövalmis. Höyrysilitys Kaikki tekstiilit voidaan silittää höyrysilitysraudalla. Silitä arat kankaat ja painatukset nurjalta puolelta tai valmistajan antamien tietojen mukaan. Huomautus:Näille aroille tekstiileille suosittelemme käyttämään KÄRCHER:in pehmeästi liukuvaa silitysraudan pohjalevyä BE 6006 (Tilausnumero 2.860-142.0). Î Säädä silitysraudan lämpötilansäädintä viivoilla merkityn alueen sisäpuolella (•••/MAX). Î Heti kun silitysraudan Kuumennusmerkkivalo sammuu, silittämisen voi aloittaa. Huomautus:Silitysraudan pohjan on oltava kuuma, jotta höyry ei kondensoitu siihen ja tipu pisaroina silitettäviin vaatteisiin.. Î Paina höyrykytkintä ylhäällä tai alhaalla. – Intervallihöyrytys: Paina höyrykytkintä. Höyryä virtaa ulos niin pitkään kuin kytkintä painetaan. – Jatkuva höyrytys: Vedä höyrykytkimen lukitsinta taaksepäin kunnes se napsahtaa lukitukseen. Höyryä virtaa jatkuvasti ulos. Vapauta lukitus työntämällä lukitsinta eteenpäin. Î Suuntaa ensimmäinen höyrysysäys silittämistä aloitettaessa tai silitystaukojen jälkeen kankaaseen, kunnes höyryä virtaa tasaisesti ulos.

Î Verhojen, vaatteiden tms. höyryttämistä varten voit pitää silitysrautaa myös pystysuorassa. Kuivasilitys Huomautus:Kattilassa tulee olla vettä myös kuivasilitettäessä. Î Säädä silitysraudan lämpötilansäädintä vaatekappaleesi mukaan.

• synteettiset materiaalit
• •• puuvilla, pellava Huomautus:Noudata vaatteessasi olevia silitys- ja pesuohjeita. Î Heti kun silitysraudan Kuumennusmerkkivalo sammuu, silittämisen voi aloittaa. Hoito ja huolto Vaara Suorita huoltotyöt vain, kun virtapistoke on vedetty irti ja höyrypuhdistin on jäähtynyt. Höyrykattilan huuhtelu Huuhtele höyrypuhdistimen höyrykattila vähintään joka 10. täyttökerran jälkeen. Î Vedä virtapistoke irti pistorasiasta. Î Anna höyrypuhdistimen jäähtyä. Î Tyhjennä vesisäiliö. Î Poista kaikki varusteet varustepidikkeistä. Kuva Î Avaa varustelokeron sulkuläppä. Î Poista varusteet varustelokerosta. Î Avaa huoltosuljin. Laita jatkoputken avoin pää huoltosulkimeen, napsauta johteeseen ja kierrä kiinni. Î Täytä kattila vedellä ja ravistele voimakkaasti. Tällöin kattilan pohjaan sakkautuneet kalkkijäämät irtoavat. Î Kaada kattilassa oleva vesi kokonaan pois (katso kuvaa ). FI – 11 Höyrykattilan kalkinpoisto Koska kalkki kerääntyy kattilanseiniin, suosittelemme poistamaan kalkin höyrykattilasta seuraavin välein (TF=säiliön täytöt): Kovuusalue I pehmeä II keskikova III kova IV erittäin kova ° dH

7-14 14-21 >21 mmol/l TF 0-1,3 100 1,3-2,5 90 2,5-3,8 75 >3,8 50 Î Kuivaa verkkoliitäntäjohdon säilö. Î Kierrä jatkoputkella varustettu huoltosuljin paikalleen. Î Täytä vesisäiliö (katso sivu 8). Î Höyrypuhdistin on käyttövalmis. Varusteiden huolto Ohje: Voit tiedustella kotitaloutesi veden kovuutta alueesi vesilaitokselta. Î Vedä virtapistoke irti pistorasiasta. Î Anna höyrypuhdistimen jäähtyä. Î Tyhjennä vesisäiliö. Î Poista kaikki varusteet varustepidikkeistä. Kuva Î Avaa varustelokeron sulkuläppä. Î Poista varusteet varustelokerosta. Î Avaa huoltosuljin. Laita jatkoputken avoin pää huoltosulkimeen, napsauta johteeseen ja kierrä kiinni. Î Kaada kattilassa oleva vesi kokonaan pois (katso kuvaa ). 몇 Varoitus Käytä ainoastaan KÄRCHER:in hyväksymiä tuotteita, jotta laite ei vaurioidu. Î Käytä kalkinpoistoon KÄRCHER kalkinpoistopuikkoja (tilausnumero 6.295047). Noudata kalkinpoistoliuosta tehdessäsi pakkauksen annosteluohjeita. 몇 Huomio Ole varovainen höyrypuhdistimen tyhjennyksen ja täytön aikana. Kalkinpoistoliuotin voi vahingoittaa arkoja pintoja. Î Lisää kalkinpoistoliuotin kattilaan ja anna seoksen vaikuttaa n. 8 tuntia. 몇 Varoitus Älä kiinnitä huoltosuljinta laitteeseen kalkinpoiston aikana. Älä käytä höyrypuhdistinta niin kauan kun kalkinpoistoainetta on vielä kattilassa. Î Kaada kalkinpoistoliuos 8 tunnin vaikutuksen jälkeen kokonaan pois. Kattilaan jää vielä jonkin verran liuosta, huuhtele kattila siksi kaksi tai kolme kertaa kylmällä vedellä, jotta kaikki kalkinpoistoaineen jäännökset poistuvat. Î Kaada kattilassa oleva vesi kokonaan pois (katso kuvaa ). Ohje: Lattialiina ja froteepäällyste ovat jo esipestyjä ja niitä voidaan käyttää heti työskentelyyn höyrypuhdistimella. Î Pese likaantuneet lattialiinat ja froteepäällysteet pesukoneessa 60 °C lämmössä. Älä käytä huuhteluainetta, jotta liinat pystyvät keräämään hyvin lian. Liinat soveltuvat kuivaimeen. Häiriöapu Häiriöillä on usein yksinkertainen syy, jonka voit itse korjata seuraavan yleiskuvan avulla. Epäselvissä tapauksissa tai häiriöissä, jotka eivät ole tässä mainittuja, käänny valtuutetun asiakaspalvelun puoleen. Vaara Suorita huoltotyöt vain, kun virtapistoke on vedetty irti ja höyrypuhdistin on jäähtynyt. Vain valtuutettu asiakaspalvelu saa suorittaa laitteen korjaustyöt. Pitkä lämpenemisaika Höyrykattila on kalkkiutunut. Î Poista kalkki höyrykattilasta. Ei höyryä. Merkkivalo - Vedenpuute vilkkuu punaisena ja kuuluu merkkiääni. Vesisäiliössä ei ole vettä. Î Täytä vesisäiliö "MAX" -merkintään asti. Merkkivalo - Vedenpuute palaa punaisena Höyrykattilassa ei ole vettä. Pumpun ylikuumennemissuoja on lauennut. Î Kytke laite pois päältä. Î Täytä vesitankki Î Kytke laite päälle. Vesisäiliö ei ole oikein paikallaan tai on kalkkeutunut. Î Irrota ja huuhtele vesisäiliö. Î Aseta vesisäiliö paikalleen ja paina alaspäin,kunnes se napsahtaa lukitukseen. FI – 12

Höyryvipua ei voi painaa Höyryvipu on varmistettu lukituksella / lapsilukolla. Î Työnnä höyrymäärän valintakytkintä eteenpäin. Höyrysilitysrauta „sylkee“ vettä! Î Aseta lämmönsäädin asentoon ••• . Î Huuhtele höyrynkehitin tai suorita sille kalkinpoisto. Höyrysilitysraudasta tulee vesitippoja silitystaukojen jälkeen. Pidempien silitystaukojan aikana höyryjohtossa oleva höyry voi tiivistyä vesipisaroiksi. Î Suuntaa ensimmäinen höyrysuihku erilliseen kankaaseen. Suuri veden ulostulomäärä Höyrykattila on kalkkiutunut. Î Poista kalkki höyrykattilasta. Varaosat Käytä vain alkuperäisiä KÄRCHER-varaosia. Varaosaluettelo löytyy tämän käyttöohjeen lopusta. Takuu Kussakin maassa ovat voimassa valtuuttamamme myyntiorganisaation julkaisemat takuuehdot. Materiaali- ja valmistusvirheistä aiheutuvat virheet laitteessa korjaamme takuuaikana maksutta. Takuutapauksessa ota yhteys ostotositteen kanssa jälleenmyyjään tai lähimpään valtuutettuun huoltoon. (Osoite, katso takasivua) Tekniset tiedot Sähköliitäntä Jännite Kotelointiluokka Suojausluokka Suoritustiedot Lämmitysteho Lämmitysteho Silitysrauta Maks. käyttöpaine Kuumenemisaika Maks. höyrymäärä Täyttömäärä

220-240 V 1~50/60 Hz IPX4 1800 W 700 W 0,35 MPa 3 Minuutit 40 g/min Vesitankki Höyrykattila Mitat Paino (ilman varusteita) Pituus Leveys Korkeus 1,0 l 0,5 l 4,2 kg 384 mm 241 mm 275 mm Oikeus teknisiin muutoksiin pidätetään! Erikoisvarusteet Tilausnumero Mikrokuitu-liinasetti, kylpy- 2.863-171 huone 2 plyysiveluurista soft-lattialiinaa, 1 hankauspäällyste käsisuuttimelle, 1 kiillotusliina peileille ja hanoille Mikrokuitu-liinasetti, keittiö 2.863-172 2 plyysiveluurista soft-lattialiinaa , 1 plyysiveluurinen soft-päällyste käsisuuttimelle, 1 liina ruostumattomien teräspintojen juovattomaan puhdistamiseen. Mikrokuitu-liinasetti, lattialiina2.863-172 2 plyysiveluurista soft-lattialiinaa Mikrokuitu-liinasetti, soft2.863-174 päällyste 2 plyysiveluurista soft-päällystettä Frotee-liinoja 6.369-357 5 puuvillaista lattialiinaa Frotee-päällysteet 6.370-990 5 puuvilla-päällystettä Tekstiilinhoitosuutin 4.130-390 Vaatteiden ja tekstiilien virkistämiseen. Pyöröharjasetti 2.863-058 4 pistesuihkusuuttimen pyöröharjaa Höyry-turboharja 2.863-159 Puhdistustehtäviin, joissa muuten pitäisi käyttää hankaamista Kalkinpoistotikut 6.295-047 Höyrysilitysrauta 2.863-209 Pehmeästi liukuva pohja sili- 2.860-142 tysraudalle Soveltuu arkojen kankaiden silittämiseen. Aktiivi-silityslauta AB 1000 2.884-993 Erittäin hyvät silitystulokset huomattavasti aikaa säästäen (vain 230 V) FI – 13 Περιεχόμενα Περιεχόμενα . . . . . . . . . . . . . . . Γενικές υποδείξεις. . . . . . . . . . . Σύντομες οδηγίες . . . . . . . . . . . Περιγραφή συσκευής . . . . . . . . Υποδείξεις ασφαλείας . . . . . . . . Λειτουργία. . . . . . . . . . . . . . . . . Χρήση των εξαρτημάτων . . . . . Φροντίδα και συντήρηση . . . . . Αντιμετώπιση βλαβών . . . . . . . Τεχνικά χαρακτηριστικά . . . . . . Πρόσθετα εξαρτήματα . . . . . . . Σύμβολα στη συσκευή
