LIETOŠANAS INSTRUKCIJA BCCD70-20ProS SCHEPPACH

Simbolu, kas atrodas uz ierīces, skaidrojums

Simbolu izmantošanai šajā rokasgrāmatā jāvērš jūsu uzmanība uz iespējamiem riskiem. Ir precīzi jāizprot drošības simboli un skaidrojumi, uz kuriem tie attiecas. Brīdinājumi paši par sevi nenovērš riskus un nevar aizvietot pareizos pasākumus, lai novērstu negadījumus.

	Pirms lietošanas sākšanas izlasiet un ievērojiet lietošanas instrukciju un drošības norādī-jumus!
	Lietojiet ausu aizsargus. Trokšņu iedarbība var izraisīt dzirdes zudumu.
	Lietojiet putekļu aizsargmasku. Apstrādājot kokmateriālu un citus materiālus, var rasties veselībai kaitīgi putekļi. Nedrīkst apstrādāt azbestu saturošu materiālu!
	Lietojiet aizsargbrilles. Darba laikā radušās dzirksteles vai no ierīces krītošas šķepeles, skaidas un putekļi var izraisīt redzes zudumu.

Satura rādītājs: Lappuse:

1. levads....109
2. lerīces apraksts.... 109
3. Piegādes komplekts 109
4. Paredzētajam mērķim atbilstoša lietošana.... 109
5. Vispārējie drošības norādījumi.... 110
6. Papildu drošības norādījumi....111
7. Atlikušie riski....112
8. Tehniskie dati.... 112
9. Izsainošana 113
10. Uzbüve 113
11. Darba sākšana 113
12. Tīrīšana 115
13. Glabāšana....115
14. Apkope 115
15. Likvidācija un atkārtota izmantošana 115
16. Traucējumu novēršana.... 116

1. levads

Ražotājs:

scheppach

vēlam prieku un izdošanos, strādājot ar Jūsu jauno ierīci.

Norādījums:

Saskaṇā ar spēkā esošo likumdošanu attiecībā uz atbildību par izstrādājumu šīs ierīces ražotājs nav atbildīgs par kaitējumu, kas radies šai ierīcei vai šīs ierīces lietošanas rezultātā šādu iemeslu gadījumā:

• Neatbilstoša apiešanās
  • Lietošanas instrukciju neievērošana
• Remonts, ko veikušas trešās puses, nepilnvarotas personas
• Tādu detaļu iebūve vai lietošana, kas nav oriģinālās rezerves dalas
• Neatbilstība paredzētajam pielietojumam
• Elektrosistēmas bojājumi, kas radušies dēļ neatbilstības elektroierīces specifikācijām un normatīvajiem dokumentiem VDE 0100, DIN 57113 / VDE 0113

Mês jums iesakām:

Pirms montāžas un ekspluatācijas uzsākšanas pilnībā izlasiet lietošanas instrukcijas.

Šīs lietošanas instrukcijas ir paredzētas, lai Jums palīdzētu iepazīt Jūsu ierīci un izmantot tai noteiktās pielietošanas iespējas.

Lietošanas instrukcijas satur svarīgus norādījumus par to, kā strādāt ar šo ierīci droši, kvalificēti un ekonomiski. Tāpat šeit dotas norādes par to, kādā veidā Jūs varat novērst apdraudējumus, samazināt remonta izmaksas, samazināt dīkstāvi, kā arī uzlabot ierīces ekspluatācijas nepārtrauktību un palielināt tās ilgmūžību.

Papildus šajās lietošanas instrukcijās ietvertajām drošības prasībām Jums noteikti jāievēro tie normatīvie noteikumi, kas Jūsu valstī ir attiecināmi uz ierīces lietošanu.

Aizsargājiet lietošanas instrukcijas no netīrumiem un mitruma, uzglabājot tās plastmasas mapē, ierīces tuvumā. Instrukcijas ir jāizlasa ikvienam ierīces operatoram pirms darba uzsākšanas un apzinīgi tās jāievēro. Ar ierīci drīkst strādāt vienīgi tādas personas, kas ir apmācītas lietot šo ierīci un ir informētas par apdraudējumiem, kas ir saistīti ar šīs ierīces lietošanu. Jāievēro prasības pret minimālo vecumu.

Papildus šajās lietošanas instrukcijās ietvertajām drošības prasībām un Jūsu valstī piemērojamiem īpašajiem noteikumiem Jums jāievēro vispārīgi atzītie, uz ierīces lietošanu attiecināmie tehniskie noteikumi.

Mēs neuzņemamies atbildību par nelaimes gadījumiem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

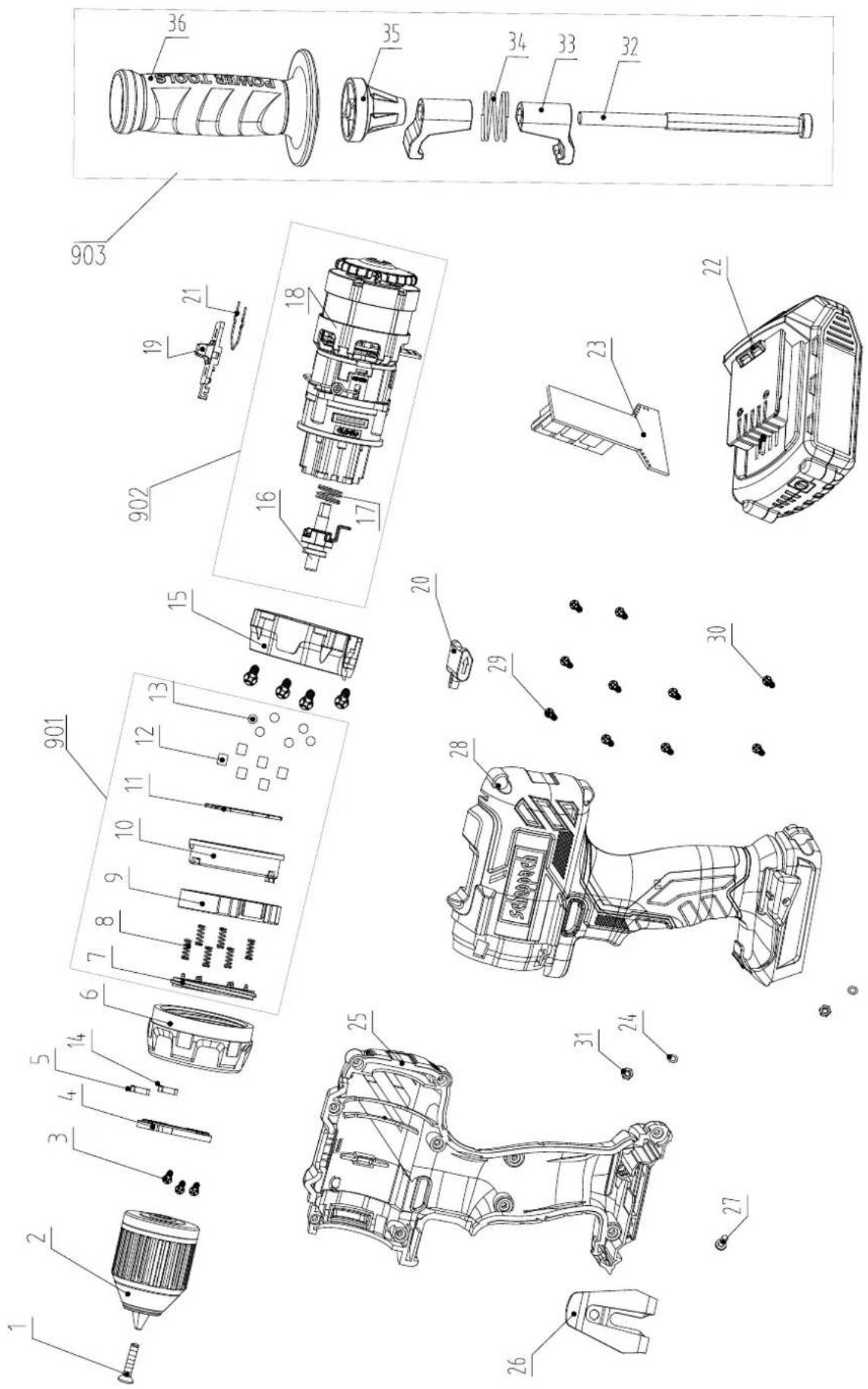

2. lerīces apraksts (1 att.)

1. Pārnesuma izvēles slēdzis
2. Griešanās virziena pārslēdzējs / blokēšanas mehānisms
3. leslēgšanas / izslēgšanas slēdzis / apgriezienu skaita regulēšana
4. Jostas turētājs
5. Akumulatoru bloks (nav iekļauts piegādes komplektā)
6. Akumulatoru bloka atblokēšanas taustiņš
7. Gaismas diodes darba lukturis
8. Griezes momenta iepriekšējā izvēle
9. Ātrdarbības iespīlēšanas urbjpatrona
10. Skrūvēšanas / urbšanas / triecienurbšanas gro-zāmslēdzis
11. Papildu rokturis

3. Piegādes komplekts

• Akumulatora urbjmašina - triecienskrūvgriezis
• Lietošanas instrukcija

4. Paredzētajam mērķim atbilstoša lietošana

Ierīci drīkst lietot tikai tai paredzētajiem mērķiem. Ierīces lietošana citiem mērķiem uzskatāma par neatbilstošu. Par jebkuriem bojājumiem vai savainojumiem, kas tādēļ radušies, ir atbildīgs lietotājs/operators, nevis ražotājs.

Paredzētajam mērķim atbilstoša lietošana ietver ari lietošanas instrukcijā minēto drošības noteikumu, kā ari montāžas instrukcijas un lietošanas norādījumu ievērošanu.

Personām, kas lieto ierīci un veic tās apkopi, ierīce jāpārzina, un tām jābūt informētām par iespējamiem riskiem.

Turklāt precīzi jāievēro spēkā esošie nelaimes gadījumu novēršanas noteikumi.

Jāievēro arī vispārīgie noteikumi arodmedicīnas un drošības tehnikas jomā.

Patvalīga izmainu veikšana ierīcē pilnībā atbrīvo ražotāju no atbildības par izmainu dēl radušos kaitējumu.

Ierīci drīkst lietot tikai ar ražotāja oriğinālajām daļām un oriğinālajiem piederumiem.

Jāievēro ražotāja drošības, darba un apkopes noteikumi, kā arī tehniskajos raksturlielumos minētie izmēri.

Nemiet vērā, ka mūsu ierīces atbilstoši paredzētajam mērķim nav konstruētas komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemamies garantiju, ja ierīci izmanto komerciālos, amatniecības vai rūpniecības uznēmumos, kā arī līdzīgos darbos.

Ierīci drīkst lietot pieaugušie. Jaunieši, kas vecāki par 16 gadiem, drīkst lietot ierīci tikai uzraudzībā. Ražotājs nav atbildīgs par bojājumiem, kurus izraisījusi noteikumiem neatbilstoša lietošana vai nepareiza vadība.

Lietojiet ierīci tikai tādā veidā, kā ir aprakstīts, un norādītajām lietošanas jomām. Ierīce nav paredzēta komerciālai lietošanai. Jebkāda citāda lietošana vai ierīces izmainīšana ir uzskatāma par noteikumiem neatbilstošu un slēpj ievērojamus negadījuma riskus. Ražotājs neuzņemamas atbildību par zaudējumiem, kas rodas noteikumiem neatbilstošas lietošanas rezultātā.

5. Vispārējie drošības norādījumi

⚠ BRĪDINĀJUMS Izlasiet visus drošības norā-dījumus, norādes, ilustrācijas un tehniskos rak-sturlielumus, ar kuriem šis elektroinstruments ir apgādāts.

Turpmāko norāžu neievērošana var izraisīt elektrisko triecienu, ugunsgrēku un/vai smagus savainojumus.

Uzglabājiet visus drošības norādījumus un instrukcijas turpmākām uzzinām.

Drošības norādījumos izmantotais jēdziens “Elektroinstruments” attiecas uz elektroinstrumentiem, kurus darbina no elektrotikla (ar tikla vadu), vai uz elektroinstrumentiem, kurus darbina no akumulatora (bez tikla vada).

1) Darba vietas drošība

a. Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtība vai neapgaismotas darba vietas var radīt nelaimes gadījumus.
b. Nedarbojieties ar elektroinstrumentu sprādzienbīstamā vidē, kurā atrodas viegli aizdedzināmi škīdrumi, gāzes vai puteklī. Elektroinstrumenti ğenerē dzirksteles, kas var aizdedzināt puteklus vai tvaikus.
c. Nelaidiet klāt bērnus un citas personas elektroinstrumenta lietošanas laikā. Uzmanības novēršanas gadījumā jūs varat zaudēt kontroli pār elektroinstrumentu.

2) Elektriskā drošība

a. Elektroinstrumenta kontaktspraudnim jäiederas kontaktligzdä. Kontaktspraudni nekädä veidä nedrīkst izmainīt. Neizmantojiet adaptera kontaktspraudņus kopā ar iezemētiem elektroinstrumentiem. Neizmainīti kontaktspraudņi un piemērotas kontaktligzdas mazina elektriskā trieciena risku.
b. Nepieļaujiet fizisko kontaktu ar iezemētām virsmām, piem., caurulēm, apkures aprīkoju-mu, plītīm un ledusskapjiem. Pastāv paaugsti-nāts elektriskā trieciena risks, ja jūsu Ķermenis ir iezemēts.
c. Sargājiet elektroinstrumentus no lietus vai slapjuma. Ūdens ieklūšana elektroinstrumentā palielina elektriskā trieciena risku.

d. Neizmantojiet savienošanas vadu citam no-lūkam, lai pārnēsātu, uzkarinātu elektroinstrumentu vai atvienotu kontaktspraudni no kontaktligzdas. Sargājiet savienošanas vadu no karstuma, eļlas, asām malām vai kustīgām daļām. Bojāts vai sapinies savienošanas vads palielina elektriskā trieciena risku.
e. Kad darbojaties ar elektroinstrumentu ārpus telpām, izmantojiet tikai pagarinātāja vadus, kuri ir piemēroti arī darbiem ārpus telpām. Darbiem ārpus telpām piemērota pagarinātāja vada lietošana mazina elektriskā trieciena risku.
f. Ja elektroinstrumenta lietošana mitrā vidē nav novēršama, izmantojiet noplūdstrāvas aizsargslēdzi. Noplūdstrāvas aizsargslēdža lietošana mazina elektriskā trieciena risku.

3) Personu drošība

a. Rīkojieties piesardzīgi un pievērsiet uzmanību tam, ko darāt, un prātīgi sāciet darbu ar elektroinstrumentu. Nelietojiet elektroinstrumentu, ja esat noguris vai atrodaties narkotisko vielu, alkohola vai medikamentu iespaidā. Neuzmanības brīdis elektroinstrumenta lietošanas laikā var izraisīt nopietnus savainojumus.
b. Lietojiet individuālos aizsardzības līdzekļus un vienmēr uzlieciet aizsargbrilles. Individuālo aizsardzības līdzekļu lietošana, piem., preputekļu respirators, neslīdoši drošības apavi, aizsargkivere vai ausu aizsargi, atkarībā no elektroinstrumenta veida un izmantošanas, mazina savainojumu risku.
c. Nepieļaujiet nejaušu lietošanas sākšanu. Pārliecinieties, vai elektroinstruments ir izslēgts, pirms jūs to pievienojat pie elektroapgādes un/vai akumulatora, to satverat vai pārnēsājat. Ja elektroinstrumenta pārnēsāšanas laikā turat pirkstu uz slēdža vai elektroinstrumentu ie-slēgtā veidā pievienojat pie elektroapgādes, tad var notikt nelaimes gadījumi.
d. Pirms ieslēdzat elektroinstrumentu, noņemiet regulēšanas darbarīkus vai uzgriežņu atslēgas. Instruments vai atslēga, kas atrodas elektroinstrumenta rotējošā daļā, var radīt savai-nojumus.
e. Nepieļaujiet nedabiskas kērmeņa pozas. leņemiet stabilu pozīciju un vienmēr saglabājiet līdzsvaru. Tādējādi jūs varat labāk kontrolēt elektroinstrumentu negaidītās situācijās.
f. Valkājiet piemērotu apgērbu. Nevalkājiet platu apgērbu vai rotaslietas. Sargājiet matus un apgērbu no kustīgajām dājām. Kustīgās daļas var satvert valīgu apgērbu, rotaslietas vai garus matus.
g. Ja ir iespējams uzstādīt putekļu nosūkšanas iekārtas un putekļu uztveršanas iekārtas, tās jāpievieno un pareizi jāizmanto. Putekļu nosūkšanas iekārtas izmantošana var mazināt bīstamību, ko rada putekļi.

h. Neuzskatiet, ka esat pilnīgā drošībā, un neignorējiet elektroinstrumenta drošības tehnikas noteikumus, pat ja pēc daudzām lietošanas reizēm pārzināt elektroinstrumentu. Nevērīga rīkošanās var sekundes dalās radīt smagus savainojumus.

4) Elektroinstrumenta izmantošana un apkalpošana

a. Nepārslogojiet elektroinstrumentu. Izman-tojiet savā darbā šim nolūkam paredzētu elektroinstrumentu. Ar piemēroto elektroinstrumentu jūs darbojaties labāk un drošāk norādītajā jaudas diapazonā.

b. Nelietojiet elektroinstrumentu, kuram ir bojāts slēdzis. Elektroinstruments, kuru nav iespē-jams vairs ieslēgt vai izslēgt, ir bīstams, un tas ir jāsalabo.

c. Atvienojiet kontaktspraudni no kontaktligz-das un/vai nonemiet nonemamo akumulatoru, pirms veicat ierīces regulējumus, nomaināt darbinstrumenta daļas vai noliekat projām elektroinstrumentu. Šis piesardzības pasākums novērš elektroinstrumenta nejaušu palaišanu.

d. Uzglabājiet neizmantotos elektroinstrumentus bērniem nepieejamā vietā. Neļaujiet lietot elektroinstrumentu personām, kuras nepārzina šo elektroinstrumentu vai nav izlasījušas šīs norādes. Elektroinstrumenti ir bīstami, ja tos lieto nepieredzējušas personas.

e. Rūpīgi kopiet elektroinstrumentus un darbinstrumentu. Pārbaudiet, vai kustīgās daļas nevainojami darbojas un neiestrēgst, vai daļas nav salūzušas vai nav bojātas tā, ka ir traucēta elektroinstrumenta darbība. Pirms elektroinstrumenta lietošanas uzticiet salabot bojātās daļas. Daudzu nelaimes gadījumu cēlonis ir slikti apkopti elektroinstrumenti.

f. Uzturiet griezējinstrumentus asus un tīrus. Rūpīgi kopti griezējinstrumenti ar asām griezēj-malām mazāk iestrēgst un ir vieglāk vadāmi.

g. Izmantojiet elektroinstrumentu, piederumus, darbinstrumentus utt. atbilstoši šim norā-dēm. Turklāt ņemiet vērā darba apstākļus un izpildāmo darbu. Elektroinstrumenta lietošana citiem neparedzētiem lietošanas gadījumiem var radīt bīstamas situācijas.

h. Nodrošiniet, lai rokturi un satveršanas virsmas būtu sausas, tīras un nebūtu notraipītas ar ellu un ziežvielu. Slideni rokturi un satveršanas virsmas neatlauj elektroinstrumenta drošu vadību un kontroli neparedzamās situācijās.

5) Serviss

a. Uzticiet savu elektroinstrumentu labot tikai kvalificētiem speciālistiem un, izmantojot tikai originālās rezerves daļas. Tādējādi nodrošina to, ka būs saglabāta elektroinstrumenta drošība.

6. Papildu drošības norādījumi

Drošības norādījumi urbjmašīnām

1) Drošības norādījumi visiem darbiem

a. Triecienurbšanas laikā lietojiet ausu aizsargus. Trokšņu iedarbība var izraisīt dzirdes zudumu.

b. Turiet elektroinstrumentu aiz izolētajām satveršanas virsmām, kad izpildāt darbus, kuru laikā darbinstruments vai skrūves var sadurties ar slēptu elektroinstalāciju vai savu savienošanas vadu. Kontakts ar spriegumu va-došu līniju var pakļaut spriegumam arī ierīces me-tāla daļas un radīt elektrisko triecienu.

1. Drošības norādījumi, izmantojot garus urbjus

a. Nekādā ziņā nestrādājiet ar lielāku apgriezienu skaitu, nekā ar urbim maksimāli pieļau-jamo apgriezienu skaitu. Lielāka apgriezienu skaita gadījumā urbis var mazliet saliekties, ja tas var brīvi rotēt bez saskares ar darba materiālu, un radīt savainojumus.

b. Vienmēr sāciet urbšanas procesu ar mazu ap-griezienu skaitu un kamēr urbim ir saskare ar darba materiālu. Lielāka apgriezienu skaita gadījumā urbis var mazliet saliekties, ja tas var brīvi rotēt bez saskares ar darba materiālu, un radīt savainojumus.

c. Neizdariet pārmērīgu spiedienu un tikai ga- renvirzienā pret urbi. Urbji var saliekties un tādējādi salūzt vai radīt kontroles zaudēšanu un savainojumus.

Akumulatora urbjmašinas - skrūvgrieža drošības norādījumi

- Turiet ierīci aiz izolētajām satveršanas virsmām, kad izpildāt darbus, kuru laikā skrūve var sadurties ar slēptu elektroinstalāciju vai savu tīkla barošanas vadu. Skrūves kontakts ar spriegumu vadošu līniju var pakļaut spriegumam arī ierīces metāla daļas un radīt elektrisko triecienu.

- Šī ierīce nav paredzēta tam, lai to lietotu personas (tostarp bērni) ar ierobežotām fiziskām, sensoriskām vai garīgām spējām, vai pieredzes un / vai zināšanu trūkuma dēļ, ja vien tās neatradās par drošību atbildīgās personas uzraudzībā vai nesaņēma no tās norādes, kā ierīce jālieto. Bērnus vajadzētu uzraudzīt, lai pārliecinātos, vai vini nerotalājas ar ierīci.

- Nostipriniet darba materiālu. Iespīlēšanas mehānismi vai skrūvspīles daudz drošāk noturēs darba materiālu nekā jūsu roka.

Indigi PUTEKLI!

Kaitīgi / indīgi putekļi, kas rodas apstrādes laikā nozīmē veselības kaitējumu operatoram un tuvumā esošām personām. Lietojiet aizsargbrilles un pretputekļu respiratoru! Neapstrādājiet materiālu, kas satur azbestu. Azbests ir uzskatāms par kancerogēnu.

Noturiet elektroinstrumentu. Skrūvju pievilkšanas un atskrūvēšanas laikā īslaicīgi var rasties lieli reaktīvie momenti. Nekavējoties izslēdziet elektroinstrumentu, ja darbinstruments nosprostojas.

Esiet gatavs lieliem reaktīviem momentiem, kuri izrai- sa atsitienu. Darbinstruments nosprostojas, ja elektroinstruments tiek pārslogots, vai saškiebjas apstrā- dājamajā darba materiālā.

Veicot darbus ierīcē, kā arī transportēšanas vai uzglabāšanas laikā novietojiet griešanās virziena pārslēdzēju vidējā pozīcijā (blokēšanas mehānisms). Tā jūs novērsīsiet elektroinstrumenta nejaušu palaišanu.

levērībai! Vadi!

Bīstami! Pārliecinieties, vai jūs nesadursieties ar elektroinstalāciju, gāzes vai ūdens vadiem, ja strādā-siet ar elektroinstrumentu. Ja nepieciešams, pārbaudiet ar vadu meklēšanas ierīci, pirms urbjat sienu vai izgriežat spraugu sienā.

Akumulatora norādes

- Lūdzam ievērot akumulatora lietošanas instrukciju.

Lādēšanas ierīces un lādēšanas procesa norādes

- Lūdzam ievērot lādēšanas ierīces lietošanas instrukciju.

Brīdinājums! Šis elektroinstruments darba laikā rada elektromagnētisko lauku. Šis lauks noteiktos apstāklos var traucēt aktīvo vai pasīvo medicīnisko implantu darbību. Lai mazinātu nopietnu vai nāvējošu savainojumu risku, personām ar medicīniskajiem implantiem pirms elektroinstrumenta lietošanas ieteicams konsultēties ar ārstu un ražotāju.

Rūpīga rīkošanās un lietošana akumulatora instrumenti

• Uzlādējiet akumulatorus tikai tādās lādēšanas ierīcēs, kuras ir ieteicis ražotājs. Lādēšanas ierīcei, kura ir piemērota noteiktam akumulatoru veidam, pastāv ugunsbīstamība, ja to izmanto ar citiem akumulatoriem.
• Izmantojiet elektroinstrumentos tikai šim nolū-kam paredzētos akumulatorus. Citu akumulatoru lietošana var radīt savainojumus un ugunsbīstamību.
• Sargājiet nelietoto akumulatoru no saspraudēm, monētām, atslēgām, naglām, skrūvēm un citiem metāla priekšmetiem, kas varētu izraisīt kontaktu pārvienojumu. Issavienojuma starp akumulatora kontaktiem sekas var būt apdegumi vai degšana.

• Nepareizas lietošanas gadījumā no akumulatora var izplūst šķidrums. Nepieļaujiet saskari ar to. Nejaušas saskares gadījumā noskalojiet ar ūdeni. Ja šķidrums iekļūst acīs, papildus vērsieties pie ārsta. Izplūstošs akumulatora šķidrums var radīt ādas kairinājumu vai apdegumus.

• Pārliecinieties, vai ierīce ir izslēgta, pirms ievietojat akumulatoru. Akumulatora ievietošana elektroinstrumentā, kas ir ieslēgts, var radīt nelaimes gadījumus.

• Uzlādējiet akumulatorus tikai iekštelpās, jo lādēšanas ierīce ir paredzēta tikai šādai lietošanai. Risks, ko rada elektriskais trieciens.
• Lai mazinātu elektriskā trieciena risku, atvienojiet lādēšanas ierīces kontaktspraudni no kontaktligzdas, pirms jūs to notīrāt.
• Nepaklaujiet akumulatoru intensivam saules starojumam ilgākā laika periodā un nenovietojiet to uz sildelementiem. Karstums nodara kaitējumu akumulatoram, un pastāv sprādzienbīstamība.
• Laujiet sasilušam akumulatoram pirms lādēšanas atdzist.
• Neatveriet akumulatoru un nepieļaujiet akumulatora mehānisku bojājumu. Pastāv īssavienojuma risks, un var izplūst tvaiki, kas kairina elpošanas ceļus. Nodrošiniet svaigā gaisa pieplūdi un südzību gadījumā papildus vērsieties pie ārsta.
• Neizmantojiet neuzlādējamas baterijas. lerīcei varētu rasties bojājumi.

7. Atlikušie riski

Elektroinstruments ir konstruēts atbilstoši tehniskās attīstības līmenim un atzītiem drošības tehnikas noteikumiem. Tomēr darba laikā var rasties daži atlikušie riski.

• Veselības apdraudējums ar strāvu, izmantojot neatbilstīgus elektropieslēguma vadus.
• Neskatoties uz visiem veiktajiem pasākumiem, var saglabāties arī slēpti atlikušie riski.
• Atlikušos riskus var mazināt, ja tiek ievēroti „drošības norādījumi” un „paredzētajam mērķim atbilstoša lietošana”, kā arī lietošanas instrukcija kopumā.
• Nepieļaujiet nejaušu ierīces iedarbināšanos: ievietojot kontaktdakšu kontaktligzdā, nedrīkst nospiest iedarbināšanas taustiņu. Izmantojiet instrumentu, kas ieteikts šajā instrukcijā. Tā panāksit, ka sagarināšanas zāgim ir optimāla jauda.

Kad ierīce darbojas, netuviniet rokas darba zonai.

8. Tehniskie dati

Akumulatora urbjmašina - skrūvgriezis:

Nominālais spriegums: 20 V

Apgriezienu skaits tukšgaitā:

1. pārnesums: max. 0 - 500 min -1

Apgriezienu skaits tukšgaitā:

1. pārnesums: max. 0 - 1800 min ^-1

Trieciena spēks 0 - 28800 bpm

Griezes moments 60 Nm

Urbjpatronas iespīlēšanas

diapazons: max. 13 mm

Svars: 1,35 kg

Paturētas tiesības veikt tehniskas izmaiņas!

Troksnis un vibrācija

⚠ Brīdinājums: Troksnis var radīt smagas sekas jūsu veselībai. Ja ierīces troksnis pārsniedz 85 dB (A), lietojiet piemērotus ausu aizsargus.

Trokšna raksturlielumi

Skañas jaudas līmenis L _WA 85 dB(A) (EN ISO 3744)

Skañas spiediena

līmenis L _pA 74 dB(A) (EN ISO 11201)

Klūda K _wa/pA 5 dB(A)

Vibrāciju raksturlielumi

Vibrācija a _h 7,1 m/s ^2

Klūda K _h 1,5 m/s ^2

9. Izsainošana

• Atveriet iepakojumu un uzmanîgi iznemiet ierîci.
• Nonemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja tādi ir).
• Pārbaudiet, vai piegādes komplekts ir pilnīgs.
• Pārbaudiet, vai ierīce un piederumi transportēšanas laikā nav bojāti. Nekavējoties informējiet piegādātāju par jebkuriem defektiem. Vēlāk iesniegtās sūdzības netiks ṣemtas vērā.
• Ja iespējams, uzglabājiet iepakojumu līdz garanti-jas termina beigām.
• Pirms lietot iekārtu pirmo reizi, rūpīgi iepazīstieties ar ekspluatācijas instrukciju.
• Izmantojiet tikai originālos piederumus, kā arī pārdošanā esošās detaļas un rezerves daļas. Rezerves daļas iespējams iegādāties dīlera kompānijā.
• Izdarot pasūtījumu, norādiet mūsu daļu numurus, kā arī iekārtas tipu un ražošanas gadu.

⚠ UZMANĪBU!

Ierīce un iepakojuma materiāls nav rotaļlietas! Bērni nedrīkst rotaļāties ar plastmasas maisiņiem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

10. Uzbüve

Bridinājums!

Vienmēr atvienojiet akumulatoru, pirms veicat ierīces iestatījumus.

Papildrokturis (11) (A, B att.)

Drošības apsvērumu dēļ izmantojiet triecienurbjmašīnu tikai ar papildrokturi.

Triecienurbjmašīnas lietošanas laikā papildrokturis (11) nodrošina papildu atbalstu.

Drošības apsvērumu dēļ ierīci nedrīkst lietot bez papildu roktura (11).

Papildrokturi (11) nostiprina uz triecienurbjmašīnas, izmantojot aizspiedni.

• Griežot pretēji pulkstenrādītāja virzienam (no roktura puses), aizspiedni palaiž valīgāk.
• Griežot rokturi pulksteņrādītāja virzienā, aizspiedni pievelk.
• Vispirms palaidiet valīgāk papildu roktura (11)aizspiedni.
• Pēc tam jūs varat papildrokturi (11) nostiprināt jums ērtākajā darba pozīcijā (A un B att.).
• Tagad atkārtoti aizgrieziet papildu rokturi (11) pre-tējā griešanās virzienā, līdz papildu rokturis (11) nostiprinās.

11. Darba sākšana

⚠️ levērībai!

Pirms lietošanas sākšanas noteikti pilnīgi uzstādiet ierīci!

Lai panāktu akumulatoru bloka ilgstošu darbmūžu, jums vajadzētu nodrošināt litija akumulatoru bloka savlaicīgu atkārtotu uzlādēšanu. Jums tas noteikti jāizdara, ja konstatējat, ka akumulatora ierīces jauda samazinās.

Akumulatoru bloka ievietošana ierīcē / izņemša- na no ierīces

Pārliecinieties, vai ierīce ir izslēgta, pirms ievietojat akumulatoru. Akumulatora ievietošana elektroinstrumentā, kas ir ieslēgts, var radīt nelaimes gadījumus.

Akumulatora bloka ievietošana:

Novietojiet griešanās virziena pārslēdzēju 2 vidējā stāvoklī (blokēšanas mehānisms) un laujiet akumulatoru blokam (5) nofiksēties rokturī.

Akumulatora bloka iznemšana:

Nospiediet atblokēšanas taustinu (6) un iznemiet akumulatoru bloku.

Nolietotie akumulatori

Būtiski saīsināts darbības ilgums, neskatoties uz lādiņu, parāda, ka akumulators ir nolietots, un tas jānomaina. Izmantojiet rezerves akumulatoru, kuru jūs varat iegādāties klientu servisā.

Instrumentu nomaina

- Šī akumulatora urbjmašīnai - skrūvgriezim ir pilnīgi automātisks vārpstas fiksators un čaulas urbjpatrona. Apstādinot motoru, nofiksē piedziņas mehānismu, tā ka jūs pagriežot varat atvērt ātrdarbības iespīlēšanas patronu (9). Pēc tam, kad jūs ievietojāt vajadzīgo instrumentu, un, pagriežot urbjpatronu, to iespīlējāt, jūs varat nekavējoties turpināt darbu. Vārpstas fiksators automātiski atbrīvojas līdz ar motora palaišanu (ieslēgšanas / izslēgšanas slēdža (3) nospiešana).

Griezes momenta iepriekšējā izvēle

- Jūs varat noregulēt griezes spēku, izmantojot griezes momenta iepriekšējo izvēli (8).

• Izvēlieties zemu pakāpi mazām skrūvēm vai mīkstiem materiāliem.
• Izvēlieties augstu pakāpi cietiem materiāliem, vai izskrūvējot skrūves.
• Urbšanas darbiem izvēlieties urbšanas pakāpi, no-regulējot griezes momenta iepriekšējo izvēli pozīcijā.
• Urbšanas darbiem bīdiet arī pārnesuma izvēles slēdzi (1) uz priekšu (pozīcija: 2).

2 pārnesumu pārvads

UZMANĪBU! Nospiediet pāmesuma izvēles slēdzi (1) tikai ierīces apstādinātā stāvoklī. Pretējā gadījumā draud ierīces bojājums.

Pirmajā pārnesumā (pārnesuma izvēles slēdzis (1) pozīcijā: 1) šis iestatījums ir piemērots visiem skrū-vēšanas darbiem, taču arī piederumu izmantošanai (sk. piemēru D att.).

Otrajā pārnesumā (pārnesuma izvēles slēdzis (1) pozīcijā: 2) sasniegsiet apgriezienu skaitu urbšanas darbu veikšanai (sk. piemēru C att.).

Skrūvēšanas / urbšanas / triecienurbšanas gro- zāmslēdzis

Izmantojot skrūvēšanas / urbšanas / triecienurbšanas grozāmslēdzi (10), varat izvēlēties starp dažādiem darba režīmiem.

• Skrūvēšanai pagrieziet grozāmslēdzi slēdža pozīcijā A.
• Urbšanai pagrieziet grozámslědzi slědža pozīcijā B.
• Triecienurbšanai pagrieziet grozāmslēdzi slēdža pozīcijā C.

Uzmanību! Nospiediet skrūvēšanas / urbšanas / triecienurbšanas grozāmslēdzi (10) tikai ierīces apstādinātā stāvoklī. Pretējā gadījumā draud ierīces bojājums.

Lietošanas sākšana

leslēgšana / izslēgšana

leslēgšana:

Ierīces lietošanas sākšanai nospiediet ieslēgšanas / izslēgšanas slēdzi (3) un turiet to nospiestu. Gaismas diodes darba lukturis (7) deg, kad ir mazliet vai pilnīgi nospiests ieslēgšanas / izslēgšanas slēdzis (3) un tādējādi nodrošina darba zonas izgaismošanu nelabvēlīgu gaismas apstāklu gadījumā.

Izslēgšana:

Izslēgšanai atlaidiet ierīces ieslēgšanas / izslēgšanas slēdzi (3).

Ātruma regulēšana

leslēgšanas / izslēgšanas slēdzim (3) ir maināma ātruma regulēšana. Viegls spiediens uz ieslēgšanas / izslēgšanas slēdzi (3) panāk mazu apgriezienu skaitu. Palielinot spiedienu, palielinās apgriezienu skaits.

Norāde: lebūvētā motora bremze nodrošina ātru apstādināšanu.

Griešanās virziena pārslēgšana

Mainiet griešanās virzienu, nospiežot līdz galam griešanās virziena pārslēdzēju 2 pa labi vai pa kreisi.

Lietderīgi padomi

Pirms lietošanas pārbaudiet, vai skrūvēšanas vai urbšanas ieliktnis ir pareizi piestiprināts, proti, ir no-centrēti izvietots urbjpatronā. Skrūvēšanas uzgaļi ir markēti pēc to izmēriem un formas. Ja jūs neesat pārliecināts, vienmēr vispirms izmēģiniet, vai uzgalis bez brīvkustības ievietojas skrūves galvā.

Griezes moments:

Ipaši mazākas skrūves un uzgaļus var bojāt, ja jūs ierīcē noregulējat pārāk lielu griezes momentu vai / un pārāk lielu apgriezienu skaitu.

Grūta skrūvēšana (metālā):

īpaši lieli griezes momenti rodas, piem., metāla skrūvsavienojumiem, izmantojot galatslēgu ieliktņus. Izvēlieties mazāku apgriezienu skaitu.

Viegla skrūvēšana (piem., mīkstā koksnē):

Arī šajā gadījumā skrūvējiet ar mazāku apgriezienu skaitu, lai nesabojātu koksnes virsmu, nonākot saskarē ar metāla skrūves galvu.

Izmantojiet paplašinātājurbi.

Veicot urbumus koksnē, metālā un citos materiālos, noteikti ṁemiet vērā: Maza urbja diametram lietojiet lielu apgriezienu skaitu un liela urbja diametram – mazu apgriezienu skaitu. Cietiem materiāliem izvēlieties mazu apgriezienu skaitu, mīkstiem materiāliem – lielu apgriezienu skaitu.

Nodrošiniet vai nostipriniet (ja iespējams) darba materiālu iespīlēšanas mehānismā.

Atzīmējiet vietu, kurā jāurbj, ar punktsiti vai naglu, un aizurbšanai izvēlieties mazu apgriezienu skaitu.

Vairākas reizes izvelciet rotējošo urbi no urbšanas cauruma, lai novāktu skaidas vai urbšanas smelkni un to izpūstu.

Urbšana metālā:

Izmantojiet urbjus metālam (HSS). Vislabāko rezultātu sasniegšanai urbi vajadzētu dzesēt ar ellu.

Urbjus metālam jūs varat izmantot arī urbšanai plastmasā.

Urbšana iezī:

Izmantojiet cietmetāla urbi akmenim.

Urbšana koksnē:

Izmantojiet kokurbi ar centrējošu galu, dziljiem urbumiem izmantojiet skrūvveida urbi, lieliem urbšanas diametriem – Forstnera urbi. Mazas skrūves mīkstā koksnē jūs varat arī tieši ieskrūvēt bez iepriekšējas urbšanas.

12. Tīrīšana

Bīstami!

Pirms jebkādiem tīrīšanas darbiem atvienojiet akumulatoru.

• Uzturiet aizsargmehänismus, gaisa spraugas un motora korpusu tīru no putekliem un netīrumiem, cik vien tas ir iespējams. Noberziet ierīci ar tīru drānu vai izpūtiet to ar zema spiediena saspiesto gaisu.
• Mēs iesakām tīrīt ierīci tieši pēc katras lietošanas.
• Regulāri tīriet ierīci ar mitru drānu un mazliet ziepju pastas. Neizmantojiet tīrīšanas līdzekļus vai šķīdinātājus; tie varētu bojāt ierīces plastmasas daļas. Uzmaniet, lai ūdens nevarētu iekļūt ierīces iekšienē. ūdens iekļūšana elektroierīcē palielina elektriskā trieciena risku.

13. Glabāšana

Glabājiet ierīci un tās piederumus tumšā, sausā un nesalstošā, kā arī bērniem nepieejamā vietā. leteicamā glabāšanas temperatūra ir 5-30°C. Glabājiet elektroinstrumentu originālajā iepakojumā. Nosedziet elektroinstrumentu, lai to aizsargātu pret putekliem vai mitrumu. Uzglabājiet lietošanas instrukciju pie elektroinstrumenta.

14. Apkope

Ierīces iekšpusē neatrodas daļas, kam būtu nepieciešama apkope.

Informācija par apkalpošanu

Nemiet vērā, ka šajā izstrādājumā ir daļas, kas nodilst atbilstošas vai dabiskas izmantošanas gaitā, respektīvi, ir detaļas, kas nepieciešamas kā patēriņa materiāli.

Dilstošas detaļas*: Carbon suka

* Nav noteikti jäbüt piegādes komplektā!

15. Likvidācija un atkārtota izmanto-šana

Ierīce atrodas iepakojumā, lai izvairītos no bojāju-miem transportēšanas laikā. Iepakojums ir izejmat-riāls, un to var izmantot atkārtoti vai nodot izejvielu apritē.

Ierīce un tās piederumi ir no dažādiem materiāliem, piemēram, metāla un plastmasas. Bojātās detaļas jānodod īpašo atkritumu pārstrādei. Jautājiet specializētā veikalā vai pašvaldībā!

Nolietotās iekārtas nedrikst izmest mājsaimniecības atkritumos!

Šis simbols norāda uz to, ka šo ražojumu saskaņā ar Direktīvu par elektrisko un elektronisko iekārtu atkritumiem (2012/19/ES) un vietējiem likumiem, nedrīkst utilizēt kopā ar imniecības atkritumiem. Šis ražojums jānodod olūkam paredzētajā savākšanas vietā. To var t, piem., atdodot to atpakaļ tirdzniecības vietā, ērk līdzīgu ražojumu, vai nododot pilnvarotā sanas vietā, kas atbildīga par elektrisko un elekko iekārtu atkritumu otrreizējo pārstrādi. Nelieta rīkošanās ar nolietotām iekārtām sakarā ar cìāli bīstamām vielām, kuras bieži vien satur sko un elektronisko iekārtu atkritumi, var nega-ekmēt apkārtējo vidi un cilvēku veselību. Lieti utilizējot šo ražojumu, jūs veicināt dabas re-efektīvu lietošanu. Informāciju par nolietoto u savākšanas vietām jūs saņemsiet savā pašā, atkritumu utilizācijas sabiedriskajā organizāilnvarotajā iestādē, kas atbildīga par elektrisko ikktronisko iekārtu atkritumu utilizāciju vai tuvātkritumu izvešanas uznēmumā.

16. Traucējumu novēršana

Turpmākajā tabulā ir parādītas klūdu pazīmes, un aprakstīts, kā jūs varat tās novērst, ja jūsu ierīce nedarbojas pareizi. Ja jūs tādā veidā nevarat lokalizēt un novērst problēmu, vērsieties tuvākajā servisa darbnīcā.

Traucējums lespējamais cēlonis Novēršana
Ierīce nesāk darboties	Tukšs akumulators Uzlādējiet akumulatoru
	Bojāts akumulators	Pārbaudiet akumulatoru, ja nepieciešams, ierosiniet tā remontu, ko veic atzīts elektriķis
	Bojāts ieslēgšanas / izslēgša-nas slēdzis	Remontu veic pilnvarotā servisa centrā
	Bojāts motors Remontu veic pilnvarotā servisa centrā
Motors apstājas darba laikā	Tukšs akumulators Uzlādējiet akumulatoru
	Akumulators nav pareizi ievietots	Atkārtoti ievietojiet akumulatoru
	Bojāts akumulators Notīriet kontaktus, nomaniet originālo akumulatoru
Samazināta jauda	Nolietots akumulators Nomainiiet akumulatoru
	Akumulators nav pilnīgi uzlādēts	Uzlādējiet akumulatoru

Acīmredzami defekti ir jāpaziņo 8 dienu laikā no preces saņemšanas. Pretējā gadījumā pircēja tiesības pieprasīt atīdīzību par šādiem defektiem ir spēkā neesošas. Mēs dodam garantīju savām iekārtām, ja pircējs pret tām atbilstoši izturas garantijas laikā. Mēs apņemamies bez maksas piegādāt jebkuru rezerves daļu, kas iespējams kluvusi nelietojama bojātu materiālu vai ražošanas

defektu dēl šajā laika periodā. Attiecībā uz rezerves daļām, kuras nav mūsu ražotas, mēs garantējam tikai gadījumā, ja mums ir garantīja no saviem piegādātājiem. Jauno detaļu uzstādīšanas izmaksas ir jāuzņemas pircējam. Pirkuma atcelšana vai pirkuma cenas samazināšana, kā arī jebkuras citas prasības par bojājumu atīldzināšanu netiek izskatītas.
