LIETOŠANAS INSTRUKCIJA ISP iPulse L-1635 Starmix

1 Izmantoto simbolu un apzīmējumu skaidrojums

Simbols / Signālvārds	Apraksts
⚠️	Tas ir brīdinājuma simbols. Tas brīdina par iespējamu savainojumu risku. levērojiet visus norā-dījumus, kas apzīmēti ar šo simbolu, lai nepieļautu savainojumus vai nāvi. Brīdinājuma simbols vienmēr ir redzams kopā ar signālvārdiem BĪSTAMI, BRĪDINĀJUMS un ESIET PIESARDZĪGI.
BĪSTAMI!	Apzīmē apdraudējumu ar lielu riska pakāpi, kas neievērošanas gadījumā var izraisīt nāvi vai smagus savainojumus.
BRĪDINĀJUMS!	Apzīmē apdraudējumu ar vidēju riska pakāpi, kas neievērošanas gadījumā var izraisīt nāvi vai smagus savainojumus.
ESIET PIESARDZĪGI!	Apzīmē apdraudējumu ar mazu riska pakāpi, kas neievērošanas gadījumā var izraisīt vieglus vai vidēji smagus savainojumus.
PIEZĪME	Ar šādu simbolu ir apzīmēta informācija un norādījumi, kā vienkāršot darbu un nodrošināt drošu ierīces darbību.
△	Apzīmē nosacījumu, kuram jābūt izpildītam pirms darbības veikšanas.
▸ Apzīmē	lietotāja veicamo darbību secību.
↳ Apzīmē	darbības rezultātu.

2 Svarīga drošības informācija

⚠ BRĪDINĀJUMS!

Nosmakšanas briesmas! Neļaujiet bērniem rotaļāties ar iepakojuma materiāliem, piemēram, plastmasas maisinīiem.Nekāpiet uz putekļsūcēja un nesēdiet uz tā.Nokrišanas risks, strādājot uz kāpnēm. Pievērsiet uzmanību, lai ieņemtu drošu stāju.Nevelciet pieslēgvadu un sūkšanas ŝlūteni pāri asām šķautnēm, nelociet vai neiespīlējiet to.Pieslēgvadu un sūkšanas ŝlūteni vienmēr novietojiet tā, lai neviens aiz tiem nevarētu paklupt.Ja no ierīces izplūst putas vai šķidrums, nekavējoties izslēdziet putekļu sūcēju.Vāka iekšpusei vienmēr jābūt sausai.Nelietojiet putekļsūcēju, tostarp tā piederumus, šādos gadījumos:Barošanas vai pagarinātāja kabelis ir bojāts vai ir saplaisājisPutekļsūcējam ir saredzami bojājumi, piemēram, saplaisājis korpussJa ir aizdomas par neredzamiem defektiem, piemēram, pēc kritiena

⚠ BĪSTAMI!

Eksplozijas un aizdegšanās risks! Nedarbiniet putekļsūcēju potenciāli sprādzienbīstamā vidē.Nodrošiniet, lai putekļsūcējs neatrastos uzliesmojošu gāzu un vielu tuvumā.

⚠ BİSTAMI!

Eksplozijas un aizdegšanās risks! Nelietojiet putekļsūcēju, tālāk minēto materiālu savākšanai:

• viegli uzliesmojoši vai sprādzienbīstami škīdinātāji
• škīdinātājos samirkuši materiāli
• potenciāli sprādzienbīstami putekļi
• škidrumi, piemēram, benzīns, ella, alkohols, atškaidītāji
• materiāli, kuru temperatūra ir augstāka par 60 °C

⚠ BRĪDINĀJUMS!

Ierīces, kas tiek remontētas neprofesionāli, ir bīstamas lietotājam. Remontdarbus drīkst veikt tikai speciālisti, piem., klientu apkalpošanas dienests. Izmantojiet tikai oriģinālās rezerves daļas.

⚠ BRĪDINĀJUMS!

Putekļu sūcēja kontaktligzdu izmantojiet vienīgi lietošanas pamācībā minētajiem mērķiem.

Ražotājs neuzņemas atbildību par bojājumiem, kas radušies, ierīci izmantojot citiem mērķiem, nepareizas lietošanas rezultātā vai arī neprofesionāli veicot remontu.

Neizmantojiet bojātus vada pagarinātājus.

Ja putekļu sūcēja pieslēgvads ir bojāts, tas jānomaina ar īpašu pieslēgvadu, ko iespējams iegādāties pie ražotāja vai klientu apkalpošanas dienestā.

Lietojot elektrobirstes, nepieļaujiet rotējošo birstu saskari ar tīkla pieslēgvadu.

Identifikācijas plāksnītē norādītajam spriegumam jābūt vienādam ar tīkla spriegumu.

Pēc katras lietošanas un pirms katras apkopes izslēdziet putekļu sūcēju un atvienojiet tīkla kontaktdakšu.

Atvienojiet, turot aiz tīkla kontaktdakšas, nekad neraujiet aiz pieslēgvada.

Nekad nepievienojiet un neatvienojiet tikla kontaktdakšu ar slapjām rokām.

Elektroapgādes sistēmai jābūt aprīkotai ar piemērota strāvas stipruma drošinātāju.

Nekad neatveriet puteklu sūcēju ārpus telpām, ja līst lietus vai ir negaiss.

Nožāvējiet putekļsūcēju un uzglabājiet no sala aizsargātās telpās.

⚠️ BRĪDINĀJUMS!

L klases putekļsūcējs ir piemērots tikai sausu, nedegošu un veselībai nekaitīgu putekļu sūkšanai ar darba vietas robežvēr-tību > 1 mg/m³.

M klases putekļu sūcēji ir piemēroti, lai iesūktu/atsūktu sausus, nedegošus putekļus, nedegošus šķidrumus, koksnes putekļus un bīstamus putekļus ar arodekspozīcijas robežvērtību (AER) ≥ 0,1 mg/m³.

H klases putekļu sūcēji ir piemēroti, lai iesūktu/atsūktu sausus, nedegošus putekļus, kancerogēnas un patogēniskas daļinās, kā arī nedegošus škidrumus, koksnes putekļus un cilvēka veselībai bīstamus putekļus ar AER < 0,1 mg/m³.

⚠ BRĪDINĀJUMS!

Šo mašīnu nedrīkst izmantot personas (ieskaitot bērnus) ar pazeminātām fiziskām, jutības vai garīgām spējām, vai ar nepietiekamu pieredzi un zināšanām.

Pieskatiet bērnus, lai nodrošinātu, ka tie nerotalājas ar ierīci.

Nevērsiet sprauslu, šlūteni vai cauruli pret cilvēkiem vai dzīvniekiem.

⚠ BRĪDINĀJUMS!

Izmantojiet tikai putekšsūcēju piegādes komplektā iekļautās vai lietošanas instrukcijā norādītās sukas.

Citu suku izmantošana var apdraudēt drošību.

Izmantojot pārtikas pārstrādes uzņēmumos: pēc lietošanas tūlīt notīriet putekļsūcēju un dezinficējiet to, lai nepieļautu tā mikrobiologisku piesārņošanu.

Tīrīšanai neizmantojiet tvaika strūklas vai augstspiediena tīrītājus.

Pastāvīgi uzraugiet putekļsūcēja darbību.

Ja darbā paredzēts ilgāks pārtraukums, atvienojiet putekļsūcēju no elektriskā tīkla.

Netīriet filtra kasetnes ar saspiestu gaisu.

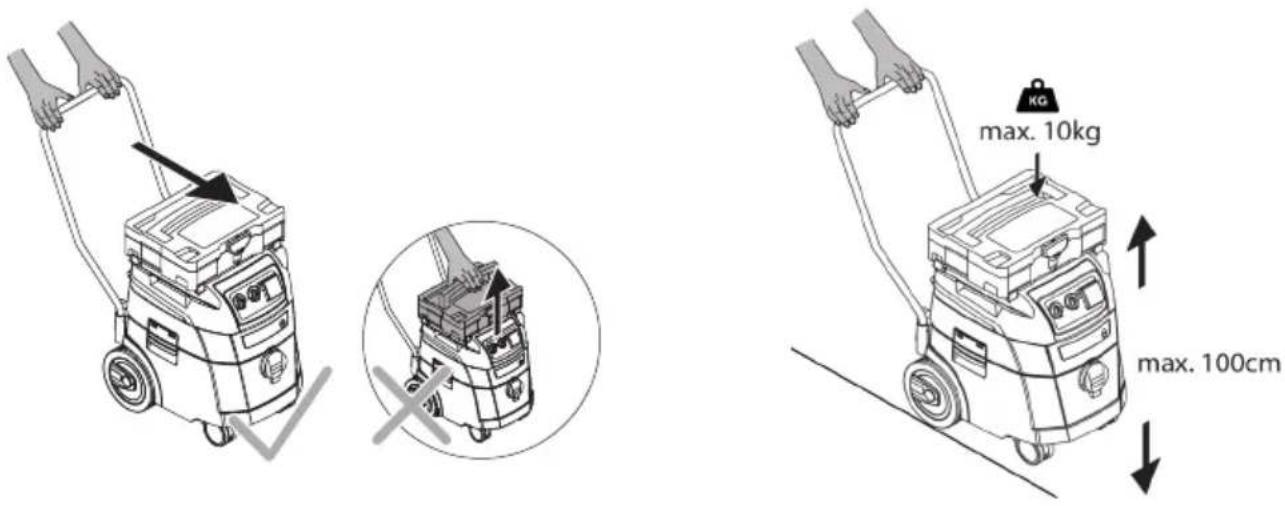

⚠️ BRĪDINĀJUMS!

Neceliet puteklsücēju aiz uz tā uzstādītās instrumentu kastes.

Instrumentu kastes maksimāli pieļaujamais svars ir 10 kg.

Nekraujiet instrumentu kastes vienu uz otras augstāk par 1,00 m (kopējais augstums ar putekļsūcēju).

lekams atvērt vāku, nonemiet instrumentu kasti.

lekams sākt lietot putekļsūcēju, uzmanīgi izlasiet lietošanas pamācību. Lietošanas instrukcija sniedz svarīgus norādījumus par drošību, ievadīšanu ekspluatācijā, ekspluatāciju, apkopi un kopšanu. Uzglabājiet lietošanas rokasgrāmatu drošā vietā, un, pārdodot ierīci, nododiet to nākamajam īpašniekam.

Ražotājs patur tiesības mainīt konstrukciju un aprīkojumu.

Aizliegts veikt darbības, kas nav aprakstītas šajā lietošanas pamācībā.

Šī mašīna ir paredzēta izmantošanai saimnieciskajā darbībā, piemēram, izmantošanai viesnīcās, skolās, slimnīcās, fabrikās, veikalos, birojos un iznomātās telpās.

Izsainojot ierīci, pārbaudiet, vai tā ir pilnā komplektācijā un vai nav redzami transportēšanas bojājumi.

Pirms ierīces izmantošanas lietotājus jānodrošina ar informāciju, norādēm un apmācību, kā lietot putekļu sūcēju, kā arī ar informāciju

par vielām, kuru savākšanai ierīce tiks izmantota, ieskaitot savākto materiālu drošu likvidēšanas procesu.

3 Displejs un vadības elementi

Slēdža stāvoklis Funkcija Apraksts
0		Putekļsūcējs ir izslēgts.	- Kontaktligzda ir zem sprieguma
A		Putekļsūcējs ir izslēgts.	- Kontaktligzda ir zem sprieguma- Elektriskās ierīces darbība, filtra tīrīšanas funkcija ir izslēgta- leslēdzot instrumentu, automātiski ieslēdzas putekļsūcējs. Kad elektriskais instruments ir izslēgts, putekļsūcējs darbojas vēl apm.10 sekundes, lai nepieļautu jebkādu atlikumu uzkrāšanos šļūtenē
AR		Gaidstāves režīms	- Kontaktligzda ir zem sprieguma- Filtra tīrīšana, iedarbinot ierīci, un automātiska filtra tīrīšanas funkcija pēc spiediena starpības noteikšanas- leslēdzot instrumentu, automātiski ieslēdzas putekļsūcējs. Kad elektriskais instruments ir izslēgts, putekļsūcējs darbojas vēl apm.10 sekundes, lai nepieļautu jebkādu atlikumu uzkrāšanos šļūtenē
IR		Putekļsūcējs nekavējoties sāk darboties	- Kontaktligzda ir zem sprieguma- Automātiska filtra tīrīšanas funkcija sāk darboties pēc spiediena starpības noteikšanas
		Automātiska filtra tīrīšanas funkcija	- Kad putekļsūcējs darbojas, negaṭīvajam spiedienam sasniedzot noteiktu vērtību, pie kura joprojām gaisa daudzums ir pietiekams, pārmainus tiek notīrītas gofrētās filtru patronas.
		Aizpildīšanas līmeņa indikators*	- Aizpildīšanas līmeņa indikators iedegas, kad tvertne ir pilna un/vai ir bloķēta iesūkšanas šļūtene. „M“ un „H“ klases putekļsūcēji papildus ieslēdz arī skaņas signālu
		Apgriezienu skaita regulators*	- Pastāvīgi regulējiet sūkšanas jaudu, izmantojot apgriezienu vadību
		Sūkšanas šļūtenes diametra iestaṭīšanas kloķis*	- Tas paredzēts M/H/H azbesta putekļsūcējiem gaisa plūsmas apjoma kontrolei, ja minimālais gaisa ātrums nokrītas zem 20 m/s

4 levadīšana ekspluatācijā

4.1 Pirms katras lietošanas

Pārliecinieties, ka ir izpildīti šādi nosacījumi:

Nav bojāts putekļsūcējs, barošanas kabelis, sūkšanas šļūtene un piederumi.

△ Visi filtri ir ievietoti un nav bojāti.

4.2 leslēgšana un izslēgšana

Putekjsūcēja kontaktligzda neatkarīgi no galvenā slēdža stāvokļa vienmēr ir zem sprieguma.

⚠️ BRĪDINĀJUMS!

Traumu risks, elektriskajam instrumentam automātiski sākot darboties!

- Izslēdziet elektroinstrumentu vai pneimatisko instrumentu, iekams tos pievienot putekļsūcējam.

PIEZİME

Ja slēdzis atrodas stāvoklī >0<, tad putekļa sūcēja kontaktligzdu var izmantot kā vada pagarinātāju.

⚠ Jaudas patērīņš: putekļsūcējs + pievienots elektroinstruments (maks. 2000 W) maks. 16 A.

4.2.2 Putekjsūcēja ieslēgšana

Funkcijas skatīt sadalā „3 Displejs un vadības elementi“ 277. Ipp..

▶ lespraudiet kontaktdakšu kontaktligzdā.
▶ Pārslēdziet slēdzi stāvoklī >IR<.

Puteklsücëjs nekavëjoties sāk darboties.

vai:

▶ Pārslēdziet slēdzi stāvoklī >A< vai >AR<.

Putekjsūcējs ir elektrisko instrumentu gaidstāves režīmā.

4.2.3 Motora apgriezienu iestatīšana\*

Ar slēdža palīdzību noregulējiet motora apgriezienus.

4.2.4 Sūkšanas šlūtenes diametra iestatīšanas klokis\*

Ar slēdža palīdzību iestatiet sūkšanas šlūtenes diametru.

⚠ ESIET PIESARDZİGI!

„M“ un „H“ klases putekjsūcēju minimālās gaisa plūsmas apjoma signāla (skaņas un gaismas signāla) selektora slēdzis

Atkarībā no šljūtenes diametra režimos >AR< un >IR< iestata šādu iestatījumu:

Sūkšanas šlūtenesiekšējā diametra selektora slēdzis	Gaisa plūsmasapjoms
∅ 35 mm	70 l/s
∅ 27 mm	41 l/s
∅ 21 mm	25 l/s
Kad šlūtenes diametrs ir iestatīts, apgriezienus var regulētindividuāli.

4.2.5 Putekjsūcēja izslēgšana

▶ Pārslēdziet slēdzi stāvoklī >0<.
Puteklsücëjs ir izslëgts.
▶ Pēc izslēgšanas atvienojiet kontaktdakšu no elektriskā tikla.
▶ Satiniet barošanas kabeli.
Barošanas kabeli uzglabājiet uztītu uz kabela āka.
Sūkšanas cauruli uzglabājiet ievietotu piederumu turētājā* uz konteinera aizmugures sienas.
- Salieciet sūkšanas šlūtenes galos kopā tā, lai netīrumi nevarētu izbirt.
▶ Nonemiet elektrisko instrumentu.

5 Izmantošanas veidi

- Izmantojot cauruli ar rokturi, sūkšanas jaudu var pielāgot, izmantojot aizbīdni virs atveres gaisa izplūšanai.

5.1 Sausā tīrīšana

- Izmantojiet tikai sausu filtru, putekļu sūcēju un piederumus, lai putekļi nepieliptu un nesakalstu.

Kvēpu, cementa, apmetuma vai līdzīgu putekļu savākšana: ievietojiet netīrumu tvertnē vienreizlietojamo PE maisu. Polietilēna (PE) vienreizlietojamos maisus vienmēr izmantojiet kopā ar gofrētām filtra kasetnēm.

PIEZIME

M, H un H-Asbest klases putekļu sūcējus pamatā ieteicams izmantot sausajai tīrīšanai.

5.2 Škidrumu savākšana

⚠️BRĪDINĀJUMS!

Elektriskās strāvas trieciena risks!

• Ja no ierīces izplūst putas vai šķidrums, nekavējoties izslē-dziet putekļu sūcēju.
  Iztukšojiet tvertni un, vajadzības gadījumā, kroku filtra kārtridžu.

PIEZIME

Üdens līmeņa sensorus (1) regulāri jātīra un jāpārbauda, vai nav bojājumu pazīmes.

▶ Sūkšana bez „Vlies” filtra maisina
Krokfiltru kasetes ir piemērotas slapjai sūkšanai. lebūvētais sensors pilnas tvertnes gadījumā izslēdz motoru.
Uzpildīta tvertne var ietekmēt putekļsūcēja lietošanas ērtumu.
- Iztukšojiet tvertni (skat. „7 Tvertnes iztukšošana“ 279. lpp.).

PIEZIME

Ja putekļu sūcējs netiek izslēgts, atkārtotas ieslēgšanās aizsardzība turpinās. Tikai pēc izslēgšanas un atkārtotas ieslēgšanas putekļu sūcējs atkal ir gatavs darbam.

• Pirms iztukšošanas vispirms iznemiet sūkšanas šlūteni no škidruma.
  Sūkšanas jaudas un racionalizētās tvertnes formas dēļ, pēc izslēgšanas no šļūtenes var iztecēt neliels ūdens daudzums.
  Ja turpināt ar sauso tīrīšanu, ievietojiet sausus filtrus.

PIEZIME

Ja bieži jāmaina no sausās uz slapjo tīrīšanu, mēs iesakām izmantot otru filtru komplektu, vislabāk poliestera kroku filtru kārtridžus.

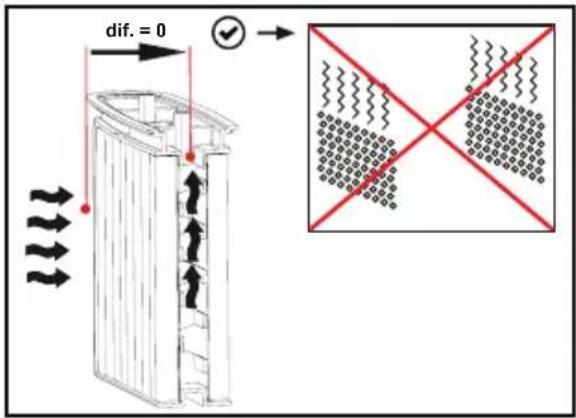

6 Pastāvīgā filtra tīrīšana

Putekjsūcējs ir aprīkots ar elektromagnētisko filtru tīrīšanas sistēmu, ko var izmantot, lai notīrītu filtra kasetnēm pielipušos putekļus.

Gofrētās filtra kasetnes tiek kārtīgi iztīrītas vienas pēc otras, tādējādi nodrošinot pastāvīgu darbu.

Pastāvīga filtru piepildījuma līmeņa kontrole ar spiediena atškīrības mērīšanas palīdzību pilnīgi precīzai filtru notīrīšanai pēc vajadzības darbības laikā.

Tādējādi tiek garantēta pastāvīgi spēcīga gaisa plūsma darbības laikā, arī kritisku putekļu veidu gadījumā.

7 Tvertnes iztukšošana

PIEZIME

Pieļaujama tikai strādājot ar putekļiem, kuru AER > 1 mg/m³.

• Izslēdziet putekļu sūcēju, atvienojiet tīkla kontaktdakšu.
  ▶ Atveriet stiprinājumus.
  ▶ Nonemiet no tvertnes vāku un sūkšanas šlūteni.
  Iztukšojiet tvertni.

7.1 Utilizējiet flīsa filtra maisu

(skatīt īso pamācību

• Izslēdziet putekļsūcēju.
• Atvienojiet kontaktdakšu no elektriskā tīkla.
  ▶ Valkājiet atbilstošu elpošanas masku.
• Atvienojiet sūkšanas šlūteni.
  ▶ Noslēdziet ieplūdes ligzdu ar vāciņu.
  ▶ Atveriet sānu fiksatorus.
  ▶ Nonemiet augšdalu.
  Uzmanīgi izvelciet atloku no ieplūdes ligzdas un noslēdziet atloku.
  ▶ Utilizējiet savākto materiālu, ievērojot noteikumu prasības.

7.2 Utilizējiet PE vienreizlietojamo maisu

(skatīt īso pamācību

▶ Pārslēdziet slēdzi stāvoklī >AR<.
Gofrētās filtra kasetnes tiek iztīrītas automātiski.
→ Filtrā esošie putekļi sabirst maisā.

• lzslēdziet putekļsūcēju.
• Atvienojiet kontaktdakšu no elektriskā tīkla.
  ▶ Valkājiet atbilstošu elpošanas masku.
• Atvienojiet sūkšanas šlūteni.
  ▶ Noslēdziet ieplūdes ligzdu ar vāciņu.
  ▶ Atveriet sānu fiksatorus.
  ▶ Nonemiet augšdaļu.
  Uzmanīgi noslēdziet PE iztukšošanas un likvidēšanas maisu ar komplektācijā iekļauto noslēglentu.
  ▶ No piesūcējiemavām uzmanīgi noņemiet atloku un noslēdziet to
  ▶ PE iztukšošanas un likvidēšanas maisu uzmanīgi izņemiet no tvertnes
  ▶ Utilizējiet savākto materiālu, ievērojot noteikumu prasības.

7.3 levietojiet flīsa filtra maisu

PIEZIME

Flīsa filtra maisus izmantojiet tikai sausai tīrīšanai.

lebīdiet atloku līdz galam ieplūdes ligzdā (skatīt Īso pamācību

PIEZIME

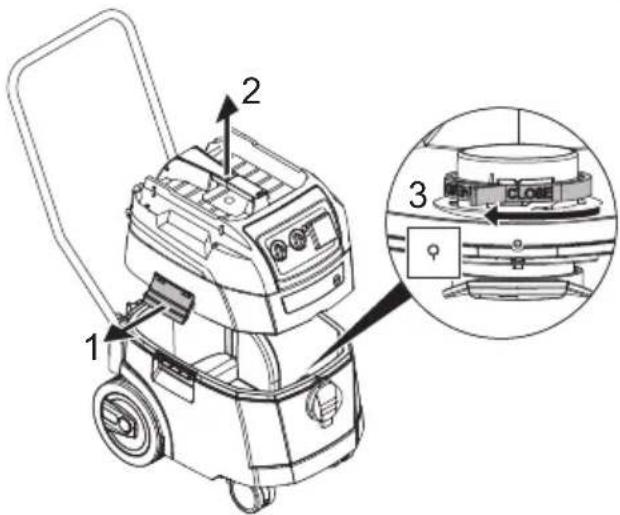

Grozāmā aizbīdṇa darbināšana

▶ Pagrieziet sarkano grozāmo aizbīdni stāvoklī CLOSE (AIZ-VERTS) līdz aiztura atzīmei ▲.

Polietilēna (PE) vienreizlietojamie maisi paredzēti tikai M un H klases puteklsūcējiem, kas aprīkoti ar speciālām tvertnēm un iPulse M, iPulse H un iPulse tH-asbestos tipa grozámo ieplūdes ligzdas aizbīdni.

PIEZIME

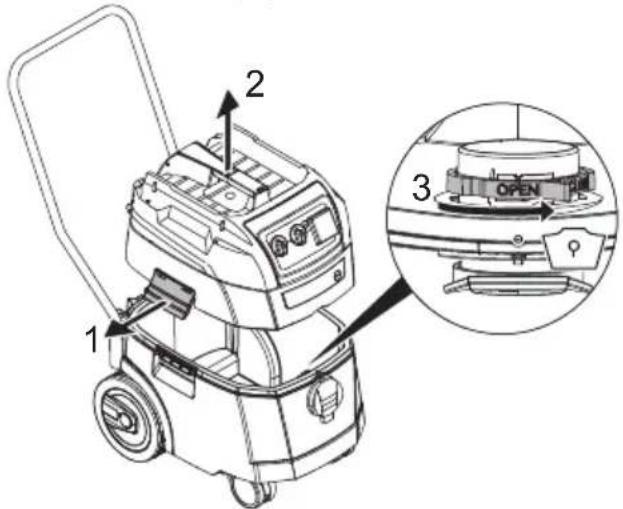

Grozāmā aizbīdņa darbināšana

▶ Pagrieziet sarkano grozāmo aizbīdni stāvoklī OPEN-(AT VĒRTS) līdz aiztura atzīmei ▲.

Pārvelciet atloku līdz galam pāri ieplūdes ligzdai.
- Novietojiet maisu augšējo atveri uz tvertnes malas.

• Novietojiet augšdaļu uz tvertnes.
  ▶ Aizveriet sānu fiksatorus.

8 Filtra mainišana

8.1 Gofrēto filtra kasetņu mainišana

(skatīt īso pamācību)

▶ Pirms to nomainišanas notīriet filtra kasetnes.
Ar monētu vai tamlīdzīgu priekšmetu pagrieziet fiksatoru uz aizbīdņa par 90° pretpulksteniski un paspiediet aizbīdni uz aizmuguri.
▶ Paceliet pärsegu.
- Izņemtos kroku filtru kārtridžus nekavējoties ievietojiet putekļu necaurlaidīgā plastmasas maisā un atbilstoši noteikumiem likvidējiet to.
▶ levietojiet jaunus kroku filtru kārtridžus.
▶ Paceliet stiprinājuma klipšus, nolaidiet pārsegu un, nedaudz uzspiežot, nofiksējiet to.

9 Motora aizsargfiltra mainišana

(skatīt īso pamācību)

PIEZIME

Ja motora aizsargfiltris ir netīrs, tas nozīmē, ka filtru kārtridži ir bojāti.

▶ Nomainiet kroku filtru kārtridžus.
▶ Nomainiet motora aizsargfiltru vai izmazgājiet motora aizsargfiltru zem tekoša ūdens, izžāvējiet to un ievietojiet atpakaj.

10 Transportēšana

▶ Atvienojiet sūkšanas šlūteni.
▶ Noslēdziet ieplūdes ligzdu ar vāciņu.
▶ Novietojiet augšdalu uz tvertnes.
▶ Aizveriet sānu fiksatorus.
Piederumus jäievieto piemērotā plastmasas maisā un tas jānoslēdz, respektīvi, jäieliek instrumentu turētājā.
▶ Savstarpēji savienojiet sūkšanas šlūtenes abus galus.
Aplieciet šlūteni ap putekļu sūcēju un nostipriniet to pie roktura (skatīt īso pamācību).

11 Apkope

PIEZIME

Pirms katras apkopes izslēdziet putekļu sūcēju un atvienojiet tīkla kontaktdakšu.

Ja apkopi veic lietotājs, putekļu sūcēju

• jāizjauc,
• jāiztīra un
• jāveic apkope,

cik vien tas ir iespējams, lai tādējādi nerastos draudi personām, kas veic apkopi, un citām personām.

Piesardzības pasākumi

Piemēroti piesardzības pasākumi ietver

• tīrīšanu pirms demontāžas,
• gaisa filtrēšanas un ventilācijas nodrošināšanu vietā, kur putekļu sūcējs tiek demontēts,
• apkopes vietas tīrīšanu un
• piemērotu individuālo aizsargaprīkojumu.

Piesardzības pasākumi darbā ar H un M klases putekļu sūcējiem

Putekļu sūcēja ārpusi jānotīra, nosūcot no tā putekļus un tīri noslaukot, vai arī tas jāapstrādā ar hermētiki, pirms to pārvieto ārpus bīstamās zonas. Visas putekļu sūcēja detaļas ir uzskatāmas par piesārņotām, ja tās ir atradušās bīstamajā zonā, un ir jāveic atbilstošas darbības, lai nepieļautu putekļu tālāku izplatīšanos.

Piesärnoti priekšmeti

Veicot apkopes un remontdarbus, visus piesārņotos priekšmetus, ko nevar pienācīgi notīrīt, jālikvidē. Šādus priekšmetus jāievieto necaurlaidīgos maisos un jālikvidē saskaņā ar spēkā esošajiem noteikumiem par šāda veida atkritumu iznīcināšanu.

11.1 Putekjsūcēja efektivitātes pārbaude

Vismaz reizi gadā ražotājam vai viņa instruētai personai ir jāveic tehniskā pārbaude, tostarp jāpārbauda filtri, putekļu sūcēja hermētiskums un vadības mehānismi.

Turklāt H un H-asbestos klases putekļu sūcēju efektivitāte ir jāpārbauda vismaz reizi gadā vai biežāk. Testa metode, ko var

izmantot ierīces efektivitātes noteikšanai, ir definēta standartā EN 60335-2-69 AA.22.201.2. Ja tests nav izturēts, tas jāatkārto, izmantojot jaunu galveno filtru.

Jānodrošina pietiekama gaisa apmaina L, ja ierīces izplūdes gaiss nonāk atpakaj telpā. Sīkākas norādes, lūdzu, meklējiet savas valsts izdotajos noteikumos.

Ja putekļu sūcēja sūkšanas jauda samazinās un bieži jātīra kroku filtru kārtridži, sūkšana nenotiek (ar nosacījumu, ka tvertne ir iztukšota un „Vlies” filtra maisiņš ir nomainīts), tad jāmaina kroku filtru kārtridži (skatīt īso pamācību un „8.1 Gofrēto filtra kasetņu mainišana“ 280. lpp.).

11.2 Tīrīšana

PIEZIME

Skābes, acetons un škīdinātāji var sabojāt puteklsūcēja daļas.

▶ Tvertni un piederumus mazgājiet ar ūdeni.
▶ Augšdaļu noslaukiet ar mitru drānu.
▶ Laujiet traukam un piederumiem nožut.

11.3 Remonts

⚠️ BRĪDINĀJUMS!

Putekļu sūcēji, kas tiek remontēti neprofesionāli, ir bīstami lietotājam.

Remontdarbus drīkst veikt tikai speciālisti, piem., klientu apkalpošanas dienests. Izmantojiet tikai oriģinālās rezerves daļas.

12 Darbības traucējumu novēršana un remonts

PIEZIME
Traucējumus ne vienmēr var izsekot līdz putekļsūcēja defektiem.
Kļūme Čēlonis Novēršana
Samazinās sūkšanas jauda Netīrs filtrs lztīrīt
		Filtra maiss ir pilns Nomainīt
		Tvertne ir pilna lztukšot
		Ir blokēts motora aizsargfiltrs lztīrīt
		Ir blokēta sprausla, caurule vai šlūtene lztīrīt
Putekļsūcēju nevar iedarbināt Kontaktdakša nav iesprausta kontakt - ligzdā		lespraudiet kontaktdakšu kontaktligzdā
		Tīklā nav sprieguma Pārbaudīt drošinātāju
		Bojāts barošanas kabelis Nomainīt
		Vāks nav pareizi aizvērts Aizvērt
		Ūdens sensors ir izslēgts lztukšot tvertni
		Putekļsūcējs ir gaidstāves režīmā >A< vai >AR<
leslēdzot instrumentu >A< vai >AR< režīmā, putekļsūcējs nesāk darboties		Elektriskais instruments nav pievienots putekļu sūcēja kontaktligzdai
		Ir piesārņots pneimatiskā ieslēgša-nās-izslēgšanās bloka elektromagnētiskais vārsts*
Polietilēna (PE) vienreizlietojamais maiss piesūkts pie filtra		Nepareizs grozāmā aizbīdņa stāvoklis Pārslēdziet grozāmo aizbīdni stāvoklī OPEN ▲ (ATVĒRTS) (skatīt „7.4 levietojiet PE vienreizlieto-jamo maisu*“ 280. lpp.)
M vai H kategorijas putekļsūcējs: esot ievietotam filtru maisam, tvertnē krājas putekļi		Nepareizs grozāmā aizbīdņa stāvoklis Pārslēgt grozāmo aizbīdni stāvoklī CLOSE ▲ (AIZVĒRTS) (skatīt „7.3 levietojiet flīsa filtra maisu“ 280. lpp.)

Neko nemēginiet darīt paši; sazinieties ar klientu apkalpošanas centru.

13 Originălie piederumi

PIEZIME
Izmantojiet tikai originālos piederumus.
Izstrādājuma apzīmējums Īpašības/materiāls		Pasūtījuma daudzums(1 komplekts)
Flīsa filtra maisiņš FBV 25/35	25 litru un 35 litru plastmasas tvertne, apstiprināta BGIA klase M	5/10 gab.
Gofrētas filtra kasetes FK 4300	Celulozes materiāls, BGIA pieļautā M klase	2 gab.
Gofrētas filtra kasetes FKP 4300	Poliestera materiāls, BGIA pieļautā M klase	2 gab.
Gofrētas filtra kasetes FKP 4300 HEPA (H 14)	3 slāņu filtru kārtridžs, BGIA pieļautā H klase	2 gab.
Gofrētas filtra kasetes FKPN 4300 Nano	Filtru kārtridžs ar nano pārklājums	2 gab.
PE iztukšošanas un likvidēšanas maiss	tikai M un H klases ISP putekļu sūcējiem	5 gab.
PE iztukšošanas un likvidēšanas maiss ASBEST	tikai H klases ISP putekļu sūcējiem ASBEST	5 gab.

Papildus piederumus skatiet īpašajā piederumu sarakstā, ko pēc pieprasījuma var saņemt no Starmix klientu atbalsta komandas interneta adresē: www.starmix.de, e-pasts: [e-mail].

14 Tehniskie dati

Tips: ISP		Modelis:iPulse L-1635	Modelis:iPulse M-1635	Modelis:iPulse H-1635	Modelis:iPulse H-1235 Asbest
Spriegums Volt 220-240 V~	220-240 V~	220-240 V~ 220-240 V~
Frekvence Hertz 50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz
Nominālā jauda Watt 1400 1400 1400 1400 1400 1400 1400 1400 1400 1400 1400 1400 1400 1400 1400 1400 1400 1400 1400 1400 140	1600 1600 1600 1600 1600 1600 1600 1600 1600 1600 1600 1600 1600 1600 1600 1600 1600 1600 1600 1600 1600	1000
Maks. jauda Watt 1600 1600 1600 1600 1600 1600 1600 1600 1600 1600 1600 1600 1600 1600 1600 1600 1600 1600 1600 160	1600 1600 1600 1600 1600 1600 1600 1600 1600 1600 1600 1600 1600 1600 1600 1600 1600 1600 1600 16	1200
Gaisa plūsma* I/s 75 75 75 75 75 75 75 75 75 75 75 75 75 75 75 75 75 75 75 75 75 75 75 75 75 75 75 75 75 75 75 75 75 75	1600 1600 1600 1600 1600 1600 1600 1600 1600 1600 1600 1600 1600 1600 1600 1600 1600 1600 1600 160	280 280 280 280 280 280 280 280 280 280 280 280 280 280 280 280 280 280 280 280 280 280 280 280 280 280	280 280 280 280 280 280 280 280 280 280 280 280 280 280 280 280 280 280 280 280 280 280 280 280 29	280 280 280 280 280 280 280 280 280 280 280 280 280 280 280 280 280 280 280 280 280 280 280 280 285	280 280 280 280 280 280 280 280 280 280 280 280 280 280 280 280 280 280 280 280 280 280 280 280 28
Vakuuma spiediens* hPa/MG	280 280 280 280 280 280 280 280 280 280 280 280 280 280 280 280 280 280 280 280 280 280 280 280 28	280 285	285	285	285
Gaisa plūsma**	I/s 45 45 45 45 45 45 45 45 45 45 45 45 45 45 45 45 45 45 45 45 45 45 45 45 45 45 45 45 45 45 45 45 45 45	45	45	45	45
Vakuuma spiediens**	hPa/SE	245	245	245	245
Skaņas spiediens	dB(A)	69 69 69 69 69	69	69	69
Svars	kg	15,6 (16,7*** )	15,6 (16,7*** )	15,6 (16,7*** )	15,6 (16,7*** )
Izmēri g x p x a	cm	53 x 40 x 56 (92*** )	53 x 40 x 56 (92*** )	53 x 40 x 56 (92*** )	53 x 40 x 56 (92*** )

* pie ventilatora
** pie šlūtenes
*** ar stumšanas rokturi
Maks. jauda, putekjsūcēji ar kontaktligzdu: 2 000 W
Barošanas kabelis putekšsūcējiem ar kontaktdakšu: H05RR-F 3 x 1,5
Barošanas kabelis ASBESTOS putekjsūcējiem ar kontaktdakšu: H07RR-F 3 x 1,5

15 Pārbaudes un apstiprinājumi

Elektrotehniskās pārbaudes jāveic saskaṇā ar Nelaimes gadījumu novēršanas noteikumiem (BGV A3) un DIN VDE 0701 1. daļu un 3. daļu. Šādas pārbaudes saskaṇā ar DIN VDE 0702 jāveic regulāri, kā arī pēc remontdarbu vai izmaiņu veikšanas. Putekļu sūcēji ir veiksmīgi pārbaudīti saskaṇā ar IEC/EN 60335–2–69.

PIEZIME

Novecojušas ierīces satur vērtīgus materiālus, kas ir piemēroti otreizējai pārstrādei. Neizmetiet putekļu sūcēju kopā ar parastiem sadzīves atkritumiem, bet gan atbilstoši likvidējiet to, izmantojot savākšanas sistēmu, piem., vietējās pašvaldības savākšanas punktu.

16 Atbilstības deklarācija

Ar šo apliecinām, ka tālāk aprakstītā iekārta atbilst attiecīgo ES direktīvu pamata drošības un veselības prasībām gan attiecībā uz tās izstrādi, gan arī konstrukciju, kā versijā, kuru esam laiduši apgrozībā.

Šī deklarācija zaudē spēku, ja ierīce tiek pārveidota bez mūsu iepriekšēja apstiprinājuma.

Izstrādājums: Putekļsūcējs mitrai un sausai uzkopšanai

Veids: ISP

lerīces konstrukcija atbilst šādiem piemērojamiem EK Mašīnu Direktīva 2006/42/ES

noteikumiem: EK direktīva EMC 2014/30/EK

ROHS 2011/65/EU

EK Mašinu Direktīva 2006/42/EU ar papildinājumiem: DIN EN 60335-1 (VDE 0700-1):2012-10; EN 60335-1:2012

DIN EN 60335-1 Ber.1 (VDE 700-1 Ber.1):2014-04;

EN 60335-1:2012/AC:2014; EN 60335-1:2012/A11:2014

EN 60335-2-69:2012; DIN EN 62233 (VDE 0700-366 Ber.1):2009-04;

EN 62233 Ber.1:2008; DIN EN ISO 12100:2011-03;

EN ISO 12100:2010

EK direktiva EMC 2014/30/EK: DIN EN 55014-1 (VDE 0875-14-1):2012-05;

EN 55014-1:2006 + A1:2009 + A2:2011

DIN EN 61000-3-2 (VDE 0838-2):2015-03; EN 61000-3-2:2014;

DIN EN 61000-3-3 (VDE 0838-3):2014-03; EN 61000-3-3:2013;

DIN EN 55014-2 (VDE 0875-14-2):2009;

EN 55014-2:1997 + A1:2001 + A2:2008

II kategorijas prasības

Izstrādājumu ir pārbaudījusi un sertificējusi tālāk minētā institūcija:

Pilnvarotais dokumentācijas pārstāvis: ELECTROSTAR GmbH, Stuttgarter Straße 36, 73262 Reichenbach/Fils, Germany (Vācija)

Carter Snow

01.08.2017 Kvalitātes nodrošināšanas nodalas vadītājs

L klases puteklsūcējs ir piemērots tikai sausu, nede- gošu un veselībai nekaitīgu putekļu sūkšanai ar darba vietas robežvērtību > 1 mg/m³.

M klases puteklu sūcēji ir piemēroti, lai iesūktu/atsūktu sausus, nedegošus puteklus, nedegošus šķidrumus, koksnes puteklus un bīstamus puteklus ar arodekspozīcijas robežvērtību (AER) ≥ 0,1 mg/m³.

H klases putekļu sūcēji ir piemēroti, lai iesūktu/atsūktu sausus, nedegošus putekļus, kancerogēnas un patogēniskas daļiņas, kā arī nedegošus šķidrumus, koksnes putekļus un cilvēka veselībai bīstamus putekļus ar AER < 0,1 mg/m³.

BRĪDINĀJUMS Šī mašīna satur veselībai kaitīgus puteklus. Iztukšošanas un apkopes procedūras, ieskaitot puteklu savākšanas tvertnes noņemšanu, drīkst veikt tikai speciālisti, kuriem ir atbilstošs aizsargaprīkojums. Nedarbiniet bez pilnas filtrācijas sistēmas.
