NAUDOJIMO INSTRUKCIJA ISP iPulse L-1635 Starmix

Naudojimo instrukcijos

Lietošanas instrukcija

It Naudojimo instrukcijos 263

lv Lietošanas instrukcija 274

1 Naudotų simbolių ir ženklų paaiškinimas

Simbolis / Signalinis žodis	Aprašymas
	Tai yra įspėjamasis simbolis. Jis įspėja apie galimą pavojų susižaloti. Laikykitės visų nurodymų, kurie yra pažymėti šiuo simboliu, kad išvengtumėte sužalojimų ir mirties. Prie įspėjamojo simbo- lio visada yra signaliniai žodžiaiPAVOJUS, ĮSPĖJIMAS ir ATSARGIAI.
PAVOJINGA!	Žymi didelio rizikos laipsnio pavojų, kurio pasekmė mirtis arba sunkūs sužalojimai, jei jo neišvengiama.
ĮSPĖJIMAS!	Žymi vidutinio rizikos laipsnio pavojų, kurio pasekmė gali būti mirtis arba sunkūs sužalojimai, jei jo neišvengiama.
ATSARGIAI!	Žymi mažo rizikos laipsnio pavojų, kurio pasekmė gali būti lengvi arba vidutinio sunkumo sužalojimai, jei jo neišvengiama.
PASTABA	Šis simbolis nurodo informacija, kaip palengvinti darbą su įrenginiu ir užtikrinti saugų jo veikimą.
	Žymi sąlygą, kuri turi būti išpildyta, prieš atliekant kažkokį veiksmą.
▶	Žymi veiksmus, kuriuos iš eilės turi atlikti naudotojas.
↳ Žymi	veiksmo rezultatą.

2 Svarbi saugos informacija

⚠️ ISPĖJIMAS!

Uždusimo pavojus! Neleiskite vaikams žaisti su pakavimo medžiagomis, pvz. plastikiniais maišeliais.Negalima lipti ar sėsti ant dulkių siurblio.Pavojus nukristi dirbant ant laiptų. Stenkitės stovėti saugiai.Netempkite jungiamojo laido ir siurbimo žarnos aštriomis briaunomis, nelankstykite bei saugokite, kad nejstrigtų.Jungiamajį laidą ir siurbimo žarną nutieskite visada taip, kad niekas už jų neužkliūtų.Jei veržiasi putos arba skystis, siurblį nedelsdami išjunkite.Vidinė dangčio pusė visada turi būti sausa.Nenaudokite dulkių siurblio ir jo priedų šiais atvejais:Maitinimo laidas ar ilginamasis kabelis yra sugadintas arba matomi įtrūkimaiDulkių siurblys yra pastebimai sugadintas, pvz. suskilinėjęs korpusasJei įtariate esant nematomą defektą, pvz. po numetimo

⚠️ PAVOJINGA!

Sprogimo ir gaisro pavojus! Nelaikykite dulkių siurblio galimai sprogioje vietoje.Laikykite dulkių siurblį atokiai nuo degių dujų ir medžiagų.

⚠️ PAVOJINGA!

Sprogimo ir gaisro pavojus! Šio dulkių siurblio negalima naudoti toliau išvardintoms medžiagoms siurbti:

• degūs arba sprogūs tirpikliai
• tirpalais jmirkę medžiagos
• galimai sprogios dulkės
• skysčiai, pvz. benzinas, aliejus, alkoholis, skiedikliai
  • medžiagos, karštesnės nei 60 °C

⚠️ ISPÈJIMAS!

Nekvalifikuotai suremontuoti jrenginiai kelia pavojų naudotojui. Remonto darbus paveskite tik specialistams, pvz., klientų aptarnavimo tarnybai. Naudokite tik originalias atsargines dalis.

⚠️ I SPÉJIMAS!

Siurblio lizda naudokite tik pagal naudojimo paskirti, nurodyta šioje naudojimo instrukcijoje.

Gamintojas neprisiima atsakomybės už gedimus, jei įrenginys naudojamas ne pagal paskirtį, netinkamai valdomas arba neprofesionaliai remontuojamas.

Nenaudokite pažeistų ilginamuju laidų.

Jei jungiamasis siurblio laidas pažeistas, jj reikia pakeisti specialiu jungiamuoju laidu, kurj galima [sigyti iš gamintojo arba jo klientų aptarnavimo tarnyboje.

Su elektriniais šepetėliais, kurie neleidžia sukamiesiems šepetėliams liestis su maitinimo laidu.

Specifikaciju lentelėje nurodyta įtampa turi atitikti maitinimo įtampa.

Po kiekvieno naudojimo arba prieš atlikdami techninę priežiūrą, išjunkite siurblį ir ištraukite kištuką iš lizdo.

Traukite tik už kištuko, o ne jungiamojo laido.

Niekada nekiškite ir netraukite kištuko šlapiomis rankomis.

Maitinimas turi būti apsaugotas tinkamo srovės stiprio saugikliu.

Niekada neatidarinėkite siurblio lauke, kai lyja arba siaučia audra.

Išdžiovinkite siurblj ir laikykite nuo šalčio apsaugotose vidaus patalpose.

⚠️ ISPÉJIMAS!

L klasės siurbliai yra skirti sausoms, nedegioms, sveikatai nepavojingoms dulkėms siurbti, kurių leidžiama ribinė koncentracija yra > 1 mg/m³.

M klasės siurbliai skirti sausoms, nedegioms dulkėms, nedegioms skysčiams, medžio ir nepavojingoms dulkėms siurbti, kurių leidžiama ribinė koncentracija ≥ 0,1 mg/m³.

H klasės siurbliai skirti sausoms, nedegioms dulkėms, vėžio ir ligų nesukeliančioms dalelėms bei nedegioms skysčiams, medžio ir sveikatai nepavojingoms dulkėms siurbti, kurių leidžiama ribinė koncentracija < 0,1 mg/m³.

⚠️ I SPÉJIMAS!

Šią mašiną draudžiama naudoti asmenims (įskaitant vaikus), kurie turi fizinę, jutiminę arba protinę negalią, arba kurie turi nepakankamai patirties ir žinių.

Vaikus reikia prižiūrėti, siekiant užtikrinti, kad jie nežaistų su prietaisu.

Antgalio, žarnos arba vamzdžio negalima nukreipti i žmones arba gyvūnus.

⚠️ ISPÉJIMAS!

Naudokite tik su dulkių siurbliu pateiktus šepečius arba tuos šepečius, kurie yra nurodyti naudojimo instrukcijoje.

Naudojant kitus šepečius gali kilti pavojus.

Jei naudojama maisto perdirbimo įmonėje: nedelsdami išvalykite dulkių siurblius ir dezinfekuokite, kad išvengtumėte mikrobų užteršimo.

Valymui nenaudokite valymo purkštuvų arba aukšto slėgio valymo įrenginių.

Nepalikite veikiančio dulkių siurblio be priežiūros.

Jei darba tektu nutraukti ilgesniam laikui, atjunkite dulkiu siurblj nuo maitinimo tinklo.

Nevalykite filtrų kasečių suslėgtuoju oru.

⚠️ ISPÉJIMAS!

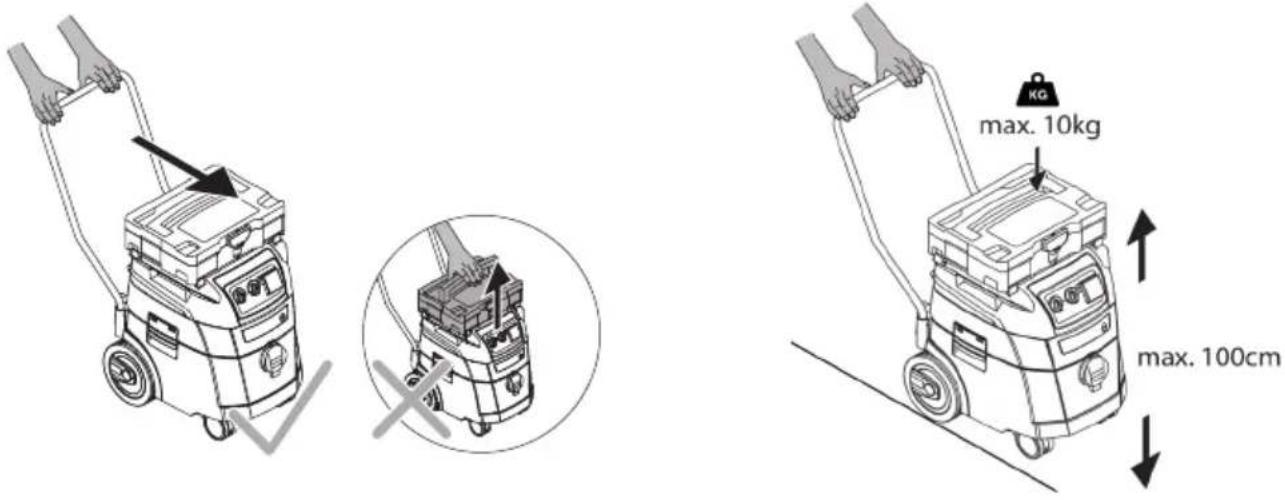

Nekelkite dulkių siurblio laikydami už primontuotos įrankių dėžės.

L irankiu dėžę nedėkite daugiau nei 10 kg.

Įrankių dėžių stelažas neturi viršyti 1,00 m aukščio (bendras aukštis su dulkių siurbliu).

Prieš atidarydami dangtį, nuimkite įrankių dėže.

Prieš pradėdami naudotis dulkių siurbliu, atidžiai perskaitykite naudojimo instrukciją. Naudojimo instrukcijoje pateikiami svarbūs nurodymai dėl saugos, ijungimo, eksploatavimo, priežiūros ir techninės priežiūros. Laikykite naudojimo instrukciją saugioje vietoje ir, jei parduodate įrenginį, perduokite ją kitam savininkui.

Gamintojas pasilieka teisę keisti jrenginio konstrukciją ir komplektaciją.

Irenginj turite naudoti tik pagal šioje naudojimo instrukcijoje aprašy-tą naudojimo paskirtj.

Ši mašina nėra skirta komerciniam naudojimui, pavyzdžiui, naudoji-mui viešbučiuose, mokyklose, ligoninėse, fabrikuose, parduotuvė-se, biuruose ir nuomos verslui.

Išpakuodami patikrinkite, ar yra visos dalys ir įrenginys nebuvo apgadintas transportuojant.

Prieš pradėdami naudoti įrenginį, naudotojai turi susipažinti su informacija, instrukcijomis ir praeiti mokymus, kaip naudoti siurblį

ir medžiagas, kurioms jis naudojamas, jskaitant saugaus surinktu medžiagų utilizavimo procedūrą.

3 Ekrano ir valdymo elementai

Jungiklio padėtis Funkcija Aprašas
0		Dulkių siurblys yra išjungtas.	- Kištukinis lizdas, kuriame yra įtampa
A		Dulkių siurblys yra išjungtas.	- Kištukinis lizdas, kuriame yra įtampa- Elektrinio įrankio naudojimas, filtro valymo funkcija išjungta- įjungus įrankį, dulkių siurblys automatiškai įsijungia lšjungus variklį, dulkių siurblys veikia dar maždaug 10 sekundžių, kad žarnoje neliktų nešvarumų
AR		Budėjimo režimas	- Kištukinis lizdas, kuriame yra įtampa- Filtras valomas įjungimo metu, o automatinis filtro valymas vykdomas nustačius slėgio diferencialą- įjungus įrankį, dulkių siurblys automatiškai įsijungia lšjungus variklį, dulkių siurblys veikia dar maždaug 10 sekundžių, kad žarnoje neliktų nešvarumų
IR		Dulkių siurblys įsijungia iš karto	- Kištukinis lizdas, kuriame yra įtampa- Automatinis filtro valymas vykdomas aptikus slėgių skirtumą
		Automatinio filtro valymo funkcija	- Veikiant dulkių siurbliui, gofruotų filtrų kasetės yra valomos pakaitomis, kai pasiekiamas tam tikras neigiamas slėgio lygis, kuriam esant vis dar yra pakankamai oro.
		Užpildymo lygio indikatorius*	- Užpildymo lygio indikatorius užsidega tada, kai talpykla yra pilna ir (arba) užsikemša siurbimo žarna. M ir H klasių dulkių siurbliai taip pat skleidžia garso signalą
		Greičio valdiklis*	- Nuolat reguliuokite siurbimo galią, naudodamiesi greičio reguliatoriumi
		Siurbimo žarnos skersmens nustatymas*	- M / H / H-asbesto dulkių siurbliams, skirtiems tūrio srauto stebėjimui, kai minimalus oro srauto greitis tampa mažesnis nei 20 m/s

4 Eksploatavimas

4.1 Prieš kiekvieną naudojima

Isitikinkite, ar tenkinamos šios salygos:

△ Dulkių siurblys, maitinimo kabelis, siurbimo žarna ir priedai nėra pažeisti.

△ Visi filtrai įdėti ir nepažeisti.

4.2 ljungimas ir išjungimas

Dulkių siurblio kištukinis lizdas niekada neatjungiamas nuo maitinimo tinklo, nepriklausomai nuo pagrindinio jungiklio padėties.

⚠️ISPÉJIMAS!

Pavojus susižaloti automatiškai jsijungus elektriniam įrankiui!

Prieš prijungdami prie dulkių siurblio, išjunkite elektrini įranki arba pneumatini įranki.

PASTABA

Kai jungiklis yra padėtyje >0<, siurblio lizdą galima naudoti kaip ilginamajį laidą.

⚠ Prijungiama apkrova: Dulkių siurblys + prijungtas elektros įrankis (maks. 2000 W) maks. 16 A.

4.2.2 Dulkių siurblio jjungimas

Informacijos apie funkcijas rasite „3 Ekrano ir valdymo elementai“ 266 puslapyje.

▶ lkiškite kištuką i kištukinį lizdą.
▶ Nustatykite jungiklj i padėtį >IR<.

Dulkių siurblys įsijungia iš karto.

arba:

▶ Nustatykite jungikli [ padėti ] > A < arba >AR<.

Dulkių siurblys veikia elektrinių įrankių naudojimo budėjimo režimu.

4.2.3 Variklio greičio nustatymas\*

▶ Naudodamiesi jungikliu, reguliuokite variklio greiti.

4.2.4 Siurbimo žarnos skersmens nustatymas\*

▶ Naudodamiesi jungikliu, nustatykite siurbimo žarnos skersmenj.

⚠️ ATSARGIAI!

Jungiklis minimaliam oro srauto signalui (garso ir šviesos) dulkių siurbliuose, kurių dulkių klasės yra „M“ ir „H“

Esant režimams >AR< ir >IR<, atsižvelgiant į žarnos skersmenį, nustatoma ši nuostata:

Jungiklis siurbimo žarnos vidiniam skersmeniui	Tūrinis oro srautas
∅ 35 mm	70 l/s
∅ 27 mm	41 l/s
∅ 21 mm	25 l/s
Nustačius žarnos skersmenį, greiti galima reguliuoti atskirai.

4.2.5 Dulkių siurblio išjungimas

▶ Nustatykite jungikli i padėti >0<. ↳ Dulkių siurblys yra išjungtas
▶ Išjunge, ištraukite elektros kištuką.
▶ Suvyniokite maitinimo laida.
▶ Maitinimo laidą laikykite ant kablio.
▶ Siurbimo vamzdį saugokite įdėję į priedų laikiklį* ant talpyklos galinės sienelės.
▶ Sujunkite siurbimo žarnos galus, kad neiškristų nešvarumai.
▶ Atjunkite elektrini įranki.

5 Darbo režimai

- Jei naudojamas laikiklis, papildomo oro sklendę galima pritaikyti siurbimo galią.

5.1 Siurbimas sausuoju būdu

▶ Siurbkite tik su sausuoju filtru, siurbliu ir priedais, kad dulkės nepriliptų ir nesukietėtų.

Jei siurbiate suodžius, cementa, gipsą ar panašias dulkes: Į dulkių surinkimo talpykla įdėkite vienkartinį PE dulkių surinkimo maišą.

Visada naudokite vienkartinius PE dulkių surinkimo maišus kartu su gofruotų filtrų kasetėmis.

PASTABA

M, H ir H-Asbest siurblius dažniausiai naudokite tik siurbti sausuoju būdu.

5.2 Skysčių siurbimas

⚠️JSPÉJIMAS!

Elektros šoko pavojus!

▶ Jei veržiasi putos arba skystis, siurblį nedelsdami išjunkite.
Ištuštinkite rezervuarą ir, jei reikia, klostuotą filtro kasetę.

PASTABA

Valykite reguliariai vandens lygio jutiklius (1) ir patikrinkite, ar jie nepažeisti.

▶ Siurbkite be flisinio filtro maišo.

Klostuoti filtrai yra tinkami skysčių siurbimui. Bakeliui prisį pildžius, įmontuotas jutiklis variklį išjungia. Esant pripildytam bakeliui siurblio nenaudokite, nes kitaip jis gali sugesti.

Ištuštinkite talpykla (žr. „7 Talpyklos ištuštinimas“ 268 puslapyje).

PASTABA

Jei siurblys neišjungiamas, apsauga nuo pakartotinio jsijungimo tebeveikia. Tik išjungus ir vėl ijungus siurblį, jį galima naudoti vėl.

Prieš išpildami, iš pradžių ištraukite siurbimo žarną iš skysčio.

• Esant didelei siurbimo galiai ir aerodinaminei rezervuaro jungiant, iš žarnos gali ištekėti šiek tiek vandens.
  ▶ Siurbdami sausuoju būdu, įdėkite sausuosius filtrus.

PASTABA

Jei dažnai keičiate iš sausojo i drėgnajį siurbimo būdą ir atvirkščiai, patariame naudoti antrajį filtrų rinkinį, geriausia poliesterio klostinių filtrų kasetes.

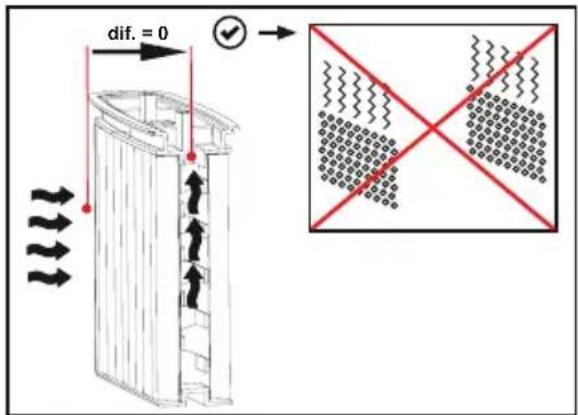

6 Nuolatinis filtro valymas

Dulkių siurblyje yra elektromagnetinio filtro valymo sistema, kuri gali būti naudojama filtro kasetėse susikaupusioms dulkėms išvalyti. Gofruotų filtrų kasetės yra valomos pakaitomis po vieną, todėl garantuojamas nepertraukiamas darbas.

Nuolatinis filtro užpildymo filtro stebėjimas atliekant slėgių skirtumo matavimą yra būtinas, kad būtų galima tiksliai valdyti filtro valymą naudojimo metu.

Kad būtų galima naudojimo metu užtikrinti nuolatinę padidintą oro srove, įskaitant kritinius dulkių kiekius.

7 Talpyklos ištuštinimas

PASTABA

Leidžiama naudoti tik dulkėms, kurių leidžiama ribinė koncentracija > 1 mg/m³.

Išjunkite siurblj ir ištraukite kištuką iš lizdo.
▶ Atsklęskite fiksatorius.
▶ Nuimkite nuo rezervuaro dangtį ir siurbimo žarną.
▶ Paverskite ir ištuštinkite rezervuarą.

7.1 Išmeskite multininio filtro maišelj

(Žr. Trumpaja naudojimo instrukcija)

▶ Išjunkite dulkių siurblį.
▶ Atjunkite elektros kištuka.
▶ Dévékite tinkamą kvépavimo kaukę.
▶ Nuimkite siurbimo žarną.
▶ Uždenkite jleidimo lizda dangteliu.
▶ Atverkite šonines sklendes.
▶ Nuimkite viršutinę dalj.
- Atsargiai nutraukite junge nuo ileidimo lizdo ir uždarykite junge.
▶ Utilizuokite surinkta medžiagą pagal teisinius reikalavimus.

7.2 Išmeskite vienkartinį PE dulkių surinkimo maišą

(Žr. Trumpaja naudojimo instrukcija).

▶ Nustatykite jungiklj i padėti >AR<.
Gofruotų filtrų kasetės valomos automatiškai.
→ Filtruose esančios dulkės patenka i maišelį.
Išjunkite dulkių siurblį.
▶ Atjunkite elektros kištuką.
▶ Dévěkite tinkamą kvěpavimo kaukę.
▶ Nuimkite siurbimo žarna.
▶ Uždenkite jleidimo lizda dangteliu.
▶ Atverkite šonines sklendes.
▶ Nuimkite viršutinę dalj.
Rūpestingai uždarykite PE ištuštinamą ir utilizuojamą maišelį pridedama apsaugine juosta.
- Nuo siurbimo atvamzdžio atsargiai nutraukite junge ir uždary kite.
PE ištuštinamą ir utilizuojamą maišelį atsargiai ištraukite iš rezervuaro.
▶ Utilizuokite surinkta medžiagą pagal teisinius reikalavimus.

7.3 Idėkite multininio filtro maišelį

PASTABA

Sausajam valymui naudokite tik multininio filtro maišelius.

Iki galo užmaukite junge ant ileidimo lizdo (žr. Trumpaja naudo jimo instrukcija)

PASTABA

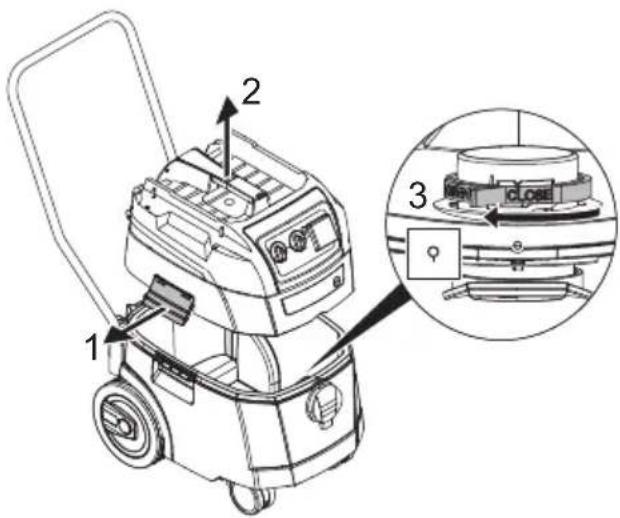

Rotacinio vožtuvo naudojimas

▶ Pasukite raudoną rotacini slankikli i padėti CLOSE iki sustojimo žymės▲.

▶ Padėkite viršutinę dalį ant talpyklos.
▶ Uždarykite šonines sklendes.

7.4 Idėkite vienkartinį PE dulkių surinkimo maišą\*

PASTABA

Vienkartinius PE dulkių surinkimo maišus galima naudoti tik dulkių siurbliuose, kurių dulkių klasė yra M ir H, kartu su specialiomis talpyklomis ir rotaciniais vožtuvais iPulse M, iPulse H ir iPulse tH-asbesto įleidimo lizduose.

PASTABA

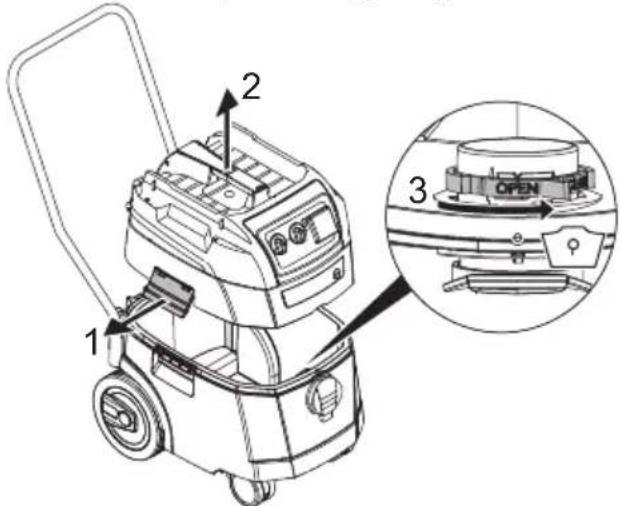

Rotacinio vožtuvo naudojimas

Pasukite raudoną rotacini vožtuva i padėti OPEN iki sustojimo žymės ▲.

Jungę iki galo użmaukite ant jleidimo angos.
▶ Užmaukite viršutinę maišelio angą ant talpyklos krašto.

▶ Padėkite viršutinę dalį ant talpyklos.
▶ Uždarykite šonines sklendes.

8 Filtro keitimas

8.1 Gofruotų filtrų kasečių keitimas

(Žr. Trumpaja naudojimo instrukcija)

▶ Prieš keisdami filtro kasetes, jas išvalykite.
Moneta ar panašiu objektu pasukite sklendės užraktą 90° kampu prieš laikrodžio rodyklę ir stumkite sklendę i galą.
▶ Gaubto atidarymas
Ištrauktas klostuotų filtrų kasetes nedelsdami įdėkite į dulkių ne praleidžiantį plastikinį maišą, sandariai uždarykite ir utilizuokite laikydamiesi atitinkamų reikalavimų.
▶ Idėkite naujas klostuotų filtrų kasetes.
- Pakelkite fiksavimo rėma, nuleiskite gaubtą ir švelniai spustelėję užfiksuokite.

9 Variklio apsauginio filtro keitimas

(Žr. Trumpają naudojimo instrukciją)

PASTABA

Jei apsauginis variklio filtras purvinas, vadinasi, filtrų kasetės yra pažeistos.

▶ Pakeiskite klostuotų filtrų kasetes.
- Pakeiskite apsauginj variklio filtrą arba išplaukite jį po tekančiu vandeniu, išdžiovinkite ir vėl įdėkite.

10 Transportavimas

▶ Nuimkite siurbimo žarną.
▶ Uždenkite įleidimo lizdą dangteliu.
▶ Padėkite viršutinę dalį ant talpyklos.
▶ Uždarykite šonines sklendes.
Priedus sudėkite i tinkamus plastikinius maišelius, kuriuos sandariai uždarykite, arba i įrankių laikiklj.
▶ Sujunkite abu siurbimo žarnos galus.
- Žarną apvyniokite aplink siurblį ir užfiksuokite ją prie rankenos (žr. Trumpają naudojimo instrukcija).

11 Techniné priežiūra

PASTABA

Prieš atlikdami techninę apžiūra, kaskart išjunkite siurblį ir ištraukite kištuką iš lizdo.

Norėdamas atlikti techninę priežiūra, naudotojas privalo siurblį:

• išardyti,
• išvalyti ir
• atlikti techninę priežiūra,

jei ją galima atlikti, tuo metu nekeldamas pavojaus techninės priežiūros personalui ir kitiems asmenims.

Tinkamos atsargumo priemonės

Tinkamos atsargumo priemonės:

• valymas prieš išardant,
• vietinės filtruojamos ištraukiamosios vėdinimo sistemos, prie kurios išardomas siurblys, apsauga,
• techninės priežiūros srities valymas ir
• tinkamos asmeninės apsauginės priemonės.

Atsargumo priemonės dirbant su H ir M klasės siurbliais

Prieš permešdami siurblį iš pavojingos srities, jo išorę nuvalykite nusiurbdami dulkes ir švariai nušluostykite arba apdorokite sandarinimo medžiaga. Kai siurblio dalys išnešamos iš pavojingos srities, jos turi būti traktuojamos kaip nešvarios, ir būtina imtis atitinkamų priemonių, kad dulkės nepasklistų.

Nešvarūs daiktai

Atliekant techninės priežiūros arba remonto darbus, visus daiktus, kurių negalima tinkamai nuvalyti, reikia utilizuoti. Tokius daiktus reikia utilizuoti įdėjus į sandarius maišelius pagal galiojančias tokių atliekų utilizavimo taisykles.

11.1 Dulkių siurblio efektyvumo tikrinimas

Mažiausiai kartą per metus gamintojas ar kvalifikuotas specialistas privalo atlikti techninę patikra, iškaitant filtrų, dulkių siurblio sandarumo ir valdymo mechanizmų.

Be to, dulkių siurbliams, kurių dulkių klasė yra H ir H-asbesto, efektyvumas turi būti tikrinamas bent kartą per metus arba dažniau. Bandymo metodas, kuris gali būti naudojamas prietaiso efektyvumui nustatyti, apibrėžtas standarte EN 60335-2-69, AA.22.201.2. Jei bandymas būtų nesėkmingas, jis turi būti pakartotas naudojant naują pagrindinį filtra.

Jei panaudotas oras grižta i patalpa, joje būtina užtikrinti pakankamą oro apykaitos greitį L, jei panaudotas oras grižta i aplinką. Daugiau informacijos rasite savo šalies teisės aktuose.

Jei sumažėja siurblio siurbimo galia ir reikia dažniau valyti klostuotų filtrų kasetes (su sąlyga, kad rezervuaras ištuštintas, o flisinis filtro maišas pakeistas), vadinasi, reikia pakeisti klostuotų filtrų kasetes (žr. Trumpają naudojimo instrukciją ir „8.1 Gofruotų filtrų kasečių keitimas“ 269 puslapyje).

11.2 Valymas

PASTABA

Rūgštys, acetonas ir tirpikliai gali sugadinti dulkių siurblio dalis.

▶ Talpykla ir priedus valykite vandeniu.
Viršutinę dalj nuvalykite drėgnu skudurėliu.
▶ Palaukite, kol talpykla ir priedai išdžius.

11.3 Remontas

⚠️SPÈJIMAS!

Nekvalifikuotai suremontuoti siurbliai kelia pavojų naudotojui.

▶ Remonto darbus paveskite atlikti tik specialistams, pvz., klientų aptarnavimo tarnybai. Naudokite tik originalias atsargines dalis.

12 Trikčių diagnostika ir remontas

PASTABA
Pagal veikimo sutrikimus ne visada galima atsekti dulkių siurblio defektus.
Gedimas Priežastis Atitaisymo būdas
Sumažėjo siurbimo galia Nešvarus filtras	Išvalykite
	Filtro maišelis pilnas Pakeiskite
	Talpykla pilna Ištuštinkite
	Užsikimšo variklio apsauginis filtras Išvalykite
	Užsikimšo antgalis, vamzdis arba žarna Išvalykite
Dulkių siurblys nejsijungia Elektros kištukas	as nejkištas i lizdą Ikiškite elektros kištuką i lizdą
	Néra įtampos Patikrinkite saugiklius
	Pažeistas maitinimo kabelis Pakeiskite
	Netinkamai uždarytas dangtis Uždarykite
	Vandens jutiklis išjungtas Ištuštinkite talpykla
	Dulkių siurblys veikia budėjimo režimu >A< arba >AR<	Nustatykite jungiklį i padėtį >IR< (žr. „3 Ekrano ir valdymo elementai“ 266 puslapyje)
Dulkių siurblys nejsijungia, kai įrankis veikia režimu >A< arba >AR<	Elektrinis įrankis neprijungtas prie dulkių siurblio lizdo	Prijunkite elektros kištuką prie dulkių siurblio lizdo
	Pneumatinio išjungimo bloko* solenoidinis vožtuvas užterštas	Praplaukite alkoholiu
Vienkartinis PE dulkių surinkimo maišas yra prisiurbtas prie filtro	Netinkama rotacinio vožtuvo padėtis	Nustatykite rotacinį vožtuva i padėtį OPEN ▲ (žr. „7.4 [dėkite vienkartinį PE dulkių surinkimo maišą*“ 269 puslapyje)
Dulkių siurblys, kurio dulkių klasė yra M arba H: įdėjus filtro maišelį, dulkės kaupiamos talpykloje	Netinkama rotacinio vožtuvo padėtis	Nustatykite rotacinį vožtuva i padėtį CLOSE ▲ (žr. „7.3 [dėkite multininio filtro maišelį“ 268 puslapyje)

Nemėginkite naudoti jokių kitų būdų – susisiekite su klientų aptarnavimo tarnyba.

13 Originalüs priedai

PASTABA
Naudokite tik originalius priedus.
Gaminio ženklinimas	Savybės / medžiaga	Užsakymo kiekis (1 rinkinys)
Multininio filtro maišelis FBV 25/35	25 l ir 35 l plastikinė talpykla, patvirtinta BGIA klasė M	5 / 10 vienetų
Filtrų kasetė FK 4300	Celiuliozė, patvirtinta BGIA M klasė	2 vienetų
Filtrų kasetė FKP 4300	Poliesteris, patvirtinta BGIA M klasė	2 vienetų
Filtrų kasetė FKP 4300 HEPA (H 14)	3 sluoksnių filtrų kasetė, patvirtinta BGIA H klasė	2 vienetų
Filtrų kasetė FKPN 4300 Nano	Filtrų kasetė su nano danga	2 vienetų
Vienkartinis PE dulkių surinkimo maišas	tik M ir H klasių ISP siurbliams	5 vienetų
Vienkartinis PE dulkių surinkimo maišas ASBEST	tik H ASBEST klasės ISP siurbliams	5 vienetų

Papildomus priedus galite rasti specialiame priedu sąraše, kurj galite gauti pateikę prašymą „Starmix“ klientų aptarnavimo komandai internetu: www.starmix.de, el. paštu: [e-mail].

14 Techniniai duomenys

Tipas: ISP		Modelis:iPulse L-1635	Modelis:iPulse M-1635	Modelis:iPulse H-1635	Modelis:iPulse H-1235 Asbest
Itampa Volt 220-240 V~ 220	-240 V~ 220	-240 V~ 220-240 V~
Dažnis Hertz 50/60 Hz 50/60	Hz 50/60	Hz 50/60 Hz
Vardinė galia Watt 1400 1400	1400 1000
Didž. galia Watt 1600 1600	1600 1200
Oro srautas* l/s 75 75 75 70
Pažemintasis slėgis*	hPa/MG	280	280	280	265
Oro srautas**	l/s 45 45 45 40
Pažemintasis slėgis**	hPa/SE	245	245	245	230
Garso slėgis	dB(A)	69 69 69 69
Svoris	kg	15,6 (16,7*** )	15,6 (16,7*** )	15,6 (16,7*** )	15,6 (16,7*** )
Matmenys l x p x a	cm	53 x 40 x 56 (92*** )	53 x 40 x 56 (92*** )	53 x 40 x 56 (92*** )	53 x 40 x 56 (92*** )

*ventiliatoriuje
** žarnoje
*** isk. stūmimo rankeną
Maks. galia dulkių siurbliuose su kištukiniu lizdu: 2000 W
Maitinimo kabelis dulkių siurbliuose su kištukiniu lizdu: H05RR-F 3 x 1,5
Maitinimo kabelis dulkių siurbliuose ASBESTOS su kištukiniu lizdu: H07RR-F 3 x 1,5

15 Bandymai ir patvirtinimai

Elektrotechniniai bandymai atliekami pagal nelaimingų atsitikimų prevencijos reglamento nuostatas (BGV A3) bei pagal DIN VDE 0701 1 ir 3 dalis. Šiuos bandymus pagal DIN VDE 0702 reikalavimus reikia atlikti reguliariai ir po remonto arba keitimo darbų. Siurblys sėkmingai išbandytas pagal IEC/EN 60335–2–69.

PASTABA

Senuose jrenginiuose yra vertingu medžiagu, kurias galima perdirbti. Siurblio negalima utilizuoti su kitomis buitinėmis atliekomis. Jj reikia atiduoti specializuotoms surinkimo bendrovėms, pvz., Jūsų vietinei utilizavimo jmonei.

16 Atitikties deklaracija

Patvirtiname, kad toliau aprašytas įrenginys atitinka pagrindinius EB direktyvų saugos ir sveikatos reikalavimus ir pagrindinio dizaino bei konstrukcijos, ir mūsų į apyvarta paleistosios versijos atžvilgiu.

Ši deklaracija nebegalioja, jei įrenginys yra modifikuojamas be mūsų išankstinio leidimo.

Gaminys: Dulkių siurblys darbui su skystomis ir sausomis medžiagomis

Tipas: ISP

Prietaiso konstrukcija atitinka šiuos atitinkamus EB Mašinų direktyva 2006/42/ES

II kategorijos reikalavimai

Šis institutas atliko bandymus ir sertifikavo gamini:

lgaliotasis dokumentacijos atstovas:

ELECTROSTAR GmbH, Stuttgarter Straße 36, 73262 Reichenbach/Fils, Germany (Vokietija)

Carsten Gresser

01.08.2017

Kokybės užtikrinimo vadovas

L klasės siurbliai yra skirti sausoms, nedegioms, svei- katai nepavojingoms dulkėms siurbti, kurių leidžiama ribinė koncentracija yra > 1 mg/m³.

M klasės siurbliai skirti sausoms, nedegioms dulkėms, nedegioms skysčiams, medžio ir nepavojingoms dulkėms siurbti, kurių leidžiama ribinė koncentracija ≥ 0,1 mg/m³.

H klasės siurbliai skirti sausoms, nedegioms dulkėms, vėžio ir ligų nesukeliančioms dalelėms bei nedegioms skysčiams, medžio ir sveikatai nepavojingoms dulkėms siurbti, kurių leidžiama ribinė koncentracija < 0,1 mg/m³.

ISPĖJIMAS: Šioje mašinoje yra sveikatai kenksmingų dulkių. Ištuštinimo ir techninės priežiūros darbus, įskaitant dulkių surinkimo rezervuarų šalinimą, leidžiama atlikti tik specialistams, naudojantiems atitinkamas apsaugines priemones. Nenaudokite, jei yra ne visi filtravimo sistemos elementai.
