BLS 1.6 E - šķēres Fein - Bezmaksas lietošanas instrukcija

Zīmols	Fein
Modelis	BLS 1.6 E
Produkta veids	Pārnēsājamas lokšņu metāla šķēres
Kategorija	Elektriskās šķēres
Barošana	Tīkla (barošanas kabelis)
Tērauda griešanas jauda (400 N/mm²)	1,6 mm
Griešanas veids	Taisni griezumi
Izolācija	Dubultā izolācija (II klase)
Papildu rokturis	Iekļauts (ieteicams)
Ieteicamais aizsardzības aprīkojums	Drošības brilles, dzirdes aizsardzība, cimdi
Lietošana	Sausa lokšņu griešana, bez nokrišņiem
Ieteicamā eļļošana tēraudam	Griešanas pasta vai griešanas eļļa
Ieteicamā eļļošana alumīnijam	Petroleja
Ventilācijas atveru apkope	Regulāra tīrīšana ar nemetāliskiem instrumentiem
Nažu nomaiņa	Pa pāriem, neasināmi
Remontējamība	Lietotāja nomaināmi naži
Garantija	Likumā noteiktā garantija + FEIN ražotāja garantija
Atbilstība	Eiropas Savienības direktīvas (CE)
Pārstrāde	Ierīce un iepakojums pārstrādes centrā
Pievienotie dokumenti	Lietošanas instrukcija, vispārīgie drošības norādījumi

Bieži uzdotie jautājumi - BLS 1.6 E Fein

Kāda ir Fein BLS 1.6 E griešanas jauda?

Fein BLS 1.6 E var griezt tēraudu līdz 1,6 mm biezumā (pie 400 N/mm²). Alumīnijam jauda nav norādīta, taču tā parasti ir lielāka.

Vai es varu izmantot šķēres līkņu griešanai?

Nē, BLS modelis ir paredzēts taisniem griezumiem. Līkņu griešanai izmantojiet BSS modeli (divu griezēju šķēres).

Kā nomainīt šķēru nažus?

Naži jānomaina pa pāriem. Tie nav asināmi. Atvienojiet instrumentu, noņemiet stiprinājuma skrūves un uzstādiet jaunos nažus, ievērojot virzienu. Skatiet instrukciju, lai uzzinātu atsauces.

Kādu smērvielu izmantot tērauda griešanai?

Tēraudam izmantojiet griešanas pastu vai griešanas eļļu. Uzklājiet smērvielu pa paredzēto griezumu, lai pagarinātu nažu kalpošanas laiku.

Kādu aizsardzības aprīkojumu man vajadzētu valkāt?

Vienmēr valkājiet drošības brilles, dzirdes aizsardzību un cimdus. Atkarībā no pielietojuma ieteicams arī sejas aizsargs un putekļu maska.

Kā apkopt šķēres?

Regulāri tīriet ventilācijas atveres ar nemetāliskiem instrumentiem, lai novērstu metāla putekļu uzkrāšanos. Pirms katras lietošanas pārbaudiet barošanas kabeļa stāvokli.

Vai šķēres var izmantot ar ģeneratoru?

Jā, ja ģeneratoram ir pietiekama jauda un tas atbilst ISO 8528 (modeļa klase G2). Harmonisko kropļojumu koeficients nedrīkst pārsniegt 10%.

Ko darīt, ja griešanas ātrums samazinās?

Ātruma samazināšanās norāda uz nažu nodilumu. Nomainiet nažus ar jaunu pāri. Pārbaudiet arī, vai griežamās detaļas biezums nepārsniedz maksimālo pieļaujamo.

Kur es varu atrast rezerves daļas?

Rezerves daļas ir pieejamas vietnē www.fein.com. Varat pasūtīt nažus, spīles (BSS modeļiem) un citus piederumus.

Kā pārstrādāt šķēres pēc to kalpošanas laika beigām?

Neizmetiet ierīci kopā ar sadzīves atkritumiem. Nogādājiet to apstiprinātā pārstrādes centrā elektrisko un elektronisko atkritumu utilizācijai. Arī iepakojums ir jāpārstrādā.

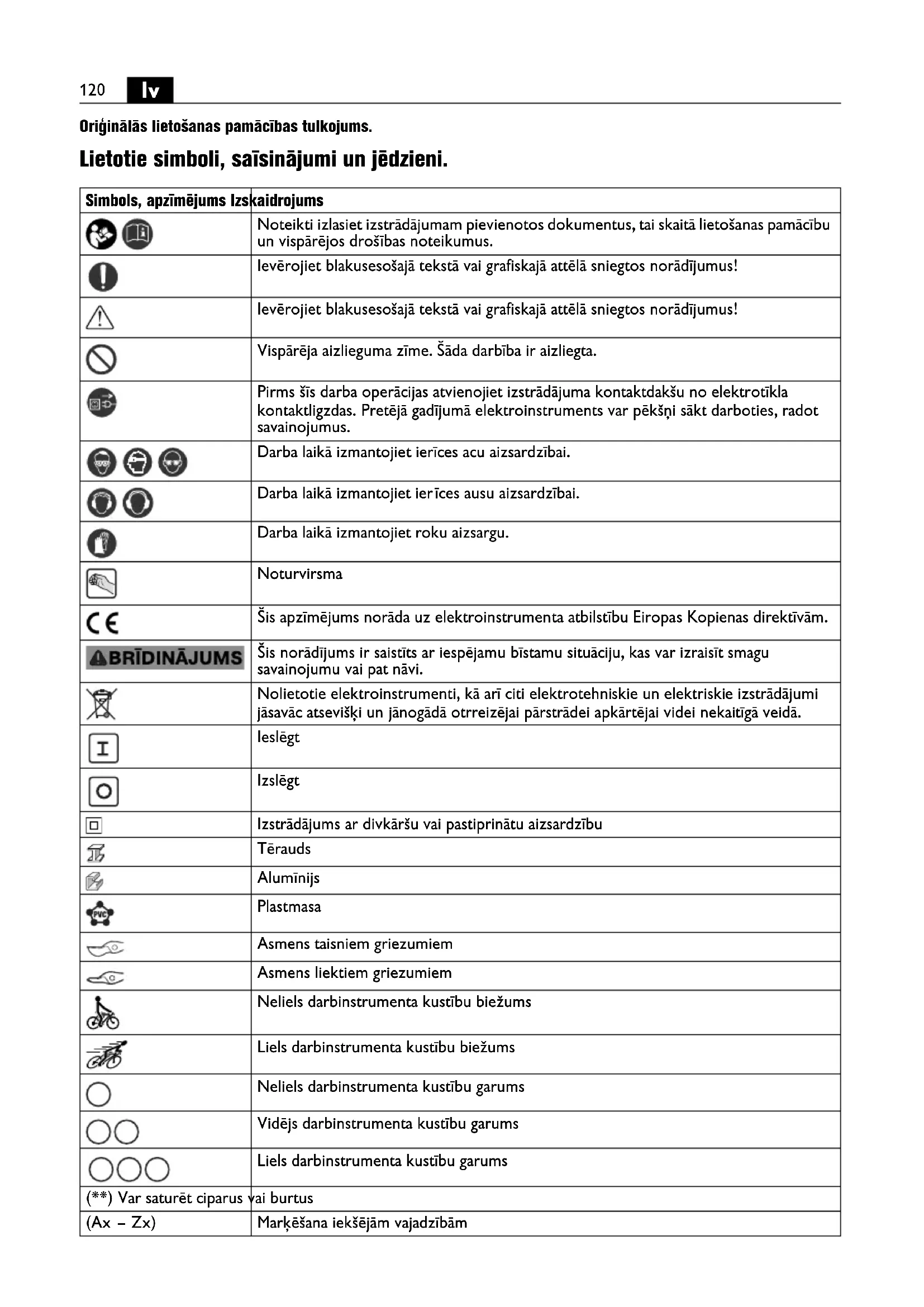

LIETOŠANAS INSTRUKCIJA BLS 1.6 E Fein

Originālās lietošanas pamācības tulkojums.

Lietotie simboli, saïsinājumi un jēdzieni.

Symbols, apzīmējums Izskaidrojums
			Noteikti izlasiet izstrādājumam pievienotos dokumentus, tai skaitā lietošanas pamācību un vispārējos drošības noteikumus.
			levērojiet blakusesošajā tekstā vai grafiskajā attēlā sniegtos norādījumus!
			levērojiet blakusesošajā tekstā vai grafiskajā attēlā sniegtos norādījumus!
			Vispārēja aizlieguma zīme. Šāda darbība ir aizliegta.
			Pirms šīs darba operācijas atvienojiet izstrādājuma kontaktdakšu no elektrotīkla kontaktligzdas. Pretējā gadījumā elektroinstruments var pēkšņi sākt darboties, radot savainojumus.
[WY9X]		[KAKD]	Darba laikā izmantojiet ierīces acu aizsardzībai.
			Darba laikā izmantojiet ierīces ausu aizsardzībai.
			Darba laikā izmantojiet roku aizsargu.
			Noturvirsma
			Šis apzīmējums norāda uz elektroinstrumenta atbilstību Eiropas Kopienas direktīvām.
[BYX2]			Šis norādījums ir saistīts ar iespējamu bīstamu situāciju, kas var izraisīt smagu savainojumu vai pat nāvi.
[4WD6]			Nolietotie elektroinstrumenti, kā arī citi elektrotehniskie un elektriskie izstrādājumi jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.
			leslēgt
			Izslēgt
[###]			Izstrādājums ar divkāršu vai pastiprinātu aizsardzību
[1008]			Tērauds
[2777]			Alumīnijs
			Plastmasa
[8008]			Asmens taisniem griezumiem
[###]			Asmens liektiem griezumiem
			Neliels darbinstrumenta kustību biežums
			Liels darbinstrumenta kustību biežums
			Neliels darbinstrumenta kustību garums
			Vidējs darbinstrumenta kustību garums
			Liels darbinstrumenta kustību garums
(**) Var saturēt ciparus vai burtus
(Ax - Zx)			Markēšana iekšējām vajadzībām
Apzīmējums Starptautiskāmērvienība		Nacionālāmērvienība	Izskaidrojums
P_1	W	W	Patērējamā jauda
P_2	W	W	Piegādātā jauda
n_0	/min, min ^-1 , rpm,r/min	/min	Darbinstrumenta kustību biežums brīvgaitā
n_S	m/min m/min. Griešanas ātrums
U	V	V	Izmērītais spriegums
fHz Hz Frekvence
M...	mm	mm	Izmērs metriskai vītnei
∅	mm	mm	Apaļās daļas diametrs
Fe 400	mm	mm	Maks. biezums tēraudam ar izturības robežu līdz400 N/mm ^2
Fe 600	mm	mm	Maks. biezums tēraudam ar izturības robežu līdz600 N/mm ^2
Fe 800	mm	mm	Maks. biezums tēraudam ar izturības robežu līdz800 N/mm ^2
Al 250	mm	mm	Maks. biezums alumīnijam ar izturības robežu līdz250 N/mm ^2
	mm	mm	Priekšurbuma diametrs iekšējā atvēruma izciršanai
	mm	mm	lekšējā liekuma rādiuss, vismaz
	kg	kg	Svars atbilstoši EPTA-Procedure 01
L_pA	dB	dB	Trokšņa spiediena līmenis
L_wA	dB	dB	Trokšņa jaudas līmenis
L_pCpeak	dB	dB	Trokšņa spiediena pīķa vērtību līmenis
K...			Izkliede
α	m/s ^2	m/s ^2	Vibrācijas paātrinājuma vērtība atbilstošistandartam EN 62841 (vektoru summa trimvirzieniem)
a_h	m/s ^2	m/s ^2	Svārstību paātrinājuma vērtība
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min., m/s ^2	Pamata un atvasinātās mērvienības atbilststarptautiskajai mērvienību sistēmai SI.

Jūsu drošībai.

⚠ BRĪDINĀJUMS

Uzmanīgi izlasiet visus drošības noteikumus un

norādījumus. Drošības noteikumu un norādījumu neievērošana var radīt priekšnoteikumus elektriskajam triecienam, izraisīt aizdegšanos un/vai būt par cēloni smagam savainojumam.

Uzglabājiet drośības noteikumus un norādījumus turpmākai izmantošanai.

Nelietojiet šo elektroinstrumentu, pirms uzmanīgi un ar pilnīgu izpratni nav izlasīta šī lietošanas pamācība, kā arī tai pievienotie

„Vispārējie drošības noteikumi“ (izdevuma numurs 3 41 30 465 06 0). Uzglabājiet minētos pavaddokumentus turpmākai izmantošanai un elektroinstrumenta tālāknodošanas vai pārdošanas gadījumā nododiet tos jaunajam īpašniekam. levērojiet arī spēkā esošos nacionālos darba aizsardzības likumdošanas aktus.

Elektroinstrumenta pielietojums:

BLS ( ^** ): ar roku vadāmas skārda škēres skārda griešanai bez ūdens pievadišanas, lietojot firmas Fein atlautus darbinstrumentus un piederumus un strādājot no nelabvelīgiem laika apstākliem pasargātās vietās.

BSS (**) : ar roku vadāmas škēlējškēres skārda griešanai un liektu griezumu veidošanai ar mazu liekuma rādiusu bez ūdens pievadišanas, lietojot firmas Fein atlautus darbinstrumentus un piederumus un strādājot no nelabvēligiem laika apstākliem pasargātās vietās.

Šis elektroinstruments ir paredzēts darbināšanai arī no mainstrāvas ġeneratoriem, kas spēj nodrošināt pietiekamu jaudu un atbilst standartam ISO 8528, kā arī izpildījuma klasei G2. Šis standarts nav piemērojams, ja tā saucamais nelineāro kroplojumu koeficients pārsniedz 10 %. Šaubu gadījumā ievāciet sīkāku informāciju par izmantojamo ġeneratoru.

īpašie drošības noteikumi.

Lietojiet kopā ar elektroinstrumentu piegādāto papildrokturi. Kontroles zaudēšana pār elektroinstrumentu var būt par cēloni savainojumiem.

Lietojiet individuālos darba aizsardzības līdzekļus. Atkarībā no veicamā darba rakstura izvēlieties pilnu sejas aizsargu, noslēdzošās aizsargbrilles vai parastās aizsargbrilles. Lai aizsargātos no lidojošajām sīpēšanas darbinstrumenta un apstrādājamā materiāla dājinām, pēc vajadzības lietojiet putekļu aizsargmasku, ausū aizsargus un aizsargcimdus vai ārī īpašu priekšautu. Lietotāja acis jāpasargā no lidojošajiem svešķermeņiem, kas dažkart rodas darba gaitā. Putekļu aizsargmaskai vai respiratoram jāpasargā lietotāja elpošanas ceļi no putekļiem, kas veidojas darba laikā. Ilgstoši atrodoties stipra trokšņa iespaidā, var rasties paliekoši dzirdes traucējumi.

Nostipriniet apstrādājamo priekšmetu. Spīlierīcē iestiprināts priekšmets ir apstrādājams daudz drošak, nekā tad, ja tas tiek turēts ar roku.

Nav atļauts pie elektroinstrumenta pieskrūvēt vai piekniedēt markējuma plāksnītes un apzīmējumus. Bojātā izolācija nēnodrošina pietiekošu aizsardzību pret elektrisko triecienu. Lietojiet uzlīmes.

Neizmantojiet piederumus, kas nav īpaši izstrādāti šim elektroinstrumentam vai ieteikti lietošanai kopā ar to. Piederuma drošu lietošanu vēl nenosaka apstāklis, ka to var iestiprināt elektroinstrumentā.

Regulāri tīriet elektroinstrumenta ventilācijas atveres, izmantojot nemetāla rīkus. Dzinēja dzesēšanas ventilators ivelk puteklus elektroinstrumenta korpusā. Metāla puteklu uzkrāšanās korpusā var būt par cēloni paaugstinātai elektrobīstamībai.

Nevërsiet elektroinstrumentu pret sevi, citâm personâm vai mäjdzivniekiem. Asie vai karstie darbinstrumenti var izraisît savainojumus.

Pirms elektroinstrumenta lietošanas pärbaudiet, vai nav bojāts tā elektrokabelis un elektrotikla kontaktdakša.

leteikums: vienmēr pievienojiet elektroinstrumentu caur noplūdes strāvas aizsargreleju (RCD) ar aizsargstrāvu 30 mA vai mazāku.

Vibrācijas iedarbība uz rokām un delnām

Šajā pamācībā norādītais vibrācijas līmenis ir izmērīts atbilstoši standartā EN 62841 noteiktajai procedūrai un var tikt lietots elektroinstrumentu salīdzināšanai. To var izmantot arī vibrācijas radītās papildu slodzes iepriekšējai novērtēšanai. Norādītais vibrācijas līmenis ir attiecināms uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā vibrācijas līmenis var atšķirties no šeit norādītajām vērtībām. Tas var ievērojami palielināt vibrācijas radīto papildu slodzi zināmam darba laika posmam.

Lai precīzi izvērtētu vibrācijas radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt vibrācijas radīto papildu slodzi zināmam darba laika posmam.

Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitīgās iedarbības, piemēram, šādus: savlaicīgi veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, novērsiet roku atdzišanu un pareizi plānojiet darbu.

Norādījumi lietošanai.

Kontaktējiet elektroinstrumentu ar apstrādājamo materiālu tikai tad, ja tas ir ieslēgts.

Griešanas laikā turiet elektroinstrumentu pēc iespējas perpendikulāri apstrādājamā priekšmeta virsmai (BLS 1.6 E (**) un BLS 2.5 E (**)).

Darba laikā vienmērīgi un ar nelielu spiedienu pārvietojiet elektroinstrumentu griešanas virzienā. Ja spiediens ir pārāk stiprs, ievērojami samazinās darbinstrumenta kalpošanas laiks.

Neveiciet skārda griešanu metināšanas vietās.

Negrieziet daudzslāņu skārdu, kura kopējais biezums pārsniedz maksimālo pieļaujamo griežamā materiāla biezumu.

BLS 1.6 E, BLS 2.5 E (**) : Lai palielinātu asmens kalpošanas laiku, uz materiāla virsmas gar griezuma līniju ieteicams uzklāt ellojošu vielu:

• griežot tērauda skārdu: griešanas pastu vai griešanas ellu,
• griežot alumīniju: petroleju.

BSS 1.6 E ( ^ ), BSS 1.6 CE ( ^ ), BSS 2.0 E ( ^** ): Griezuma līnijai jābūt brīvai no smērvielām.

Izslēdziet elektroinstrumentu, pirms tas tiek izvilkts ārā no griezuma vietas.

Uz asmens nolietošanos norāda skaidri manāma darba ražības samazināšanās, kas saglabājas pat tad, ja tiek ievērojami palielināts spiediens uz elektroinstrumentu.

BSS [**]: lai veidotu iekšējos izgriezumus, materiālā jāveido ieurbums, skatīt sadalu „Tehniskie parametri“.

BSS 1.6 CE ( ^** ): atgriežot šauras materiāla sloksnes, izvelciet elektroinstrumentu ārā no griezuma vietas laikā, kad darbojas tā dzinējs. Atgrieziet pēc iespējas garākas materiāla sloksnes.

BSS 1.6 E ( ^ ), BSS 1.6 CE ( ^ ): Asmeni un griezējplāksnes nav iespējams atkārtoti uzasināt.

BSS 2.0 E ( ^** ): asmeni un griezējplāksnes var atkārtoti uzasināt.

BSS 2.0 E (**) : lai stacionāri dartbinātu elektroinstrumentu, iestipriniet to skrūvspīlēs, kas apgādātas ar alumīnija vai plastmasas aizsarguzliktniem. Pievelciet skrūvspīles tik daudz, lai elektroinstruments stingri turētos tajās un netiktu bojāts.

BLS 1.6 CE (**), BLS 2.5 E (**): asmenus nav iespējams atkārtoti uzasināt, un tie vienmēr jānomaina pāri.

Uzturēšana darba kārtībā un klientu apkalpošanas dienests.

Izmantojot elektroinstrumentu ekstremālos apstāklos metāla apstrādei, tā korpusa iekšpusē var uzkrāties strāvu vadoši putekli.

Tas var nelabvēlīgi ietekmēt elektroinstrumenta aizsargizolācijas sistēmu. Regulāri caur ventilācijas atverēm izpūtiet elektroinstrumenta iekšpusi ar saspiestā gaisa strūklu, kas nesatur mitrumu un ellas piemaisījumus, un pievienojiet to elektrotīklam caur noplūdes strāvas aizsargreleju (Fl).

Izstrādājumus, kas ir saskārušies ar azbestu, nedrīkst izmantot, veicot remontu. Utilizējiet ar azbestu piesārņotus izstrādājumus atbilstoši valstī spēkā esošajiem priekšrakstiem par azbestu saturošu atkritumu utilizēšanu.

Ja ir bojāts elektroinstrumenta savienojošais vads, tas jānomaina, griežoties pie ražotāja vai pie tā pārstāvja. Sā elektroinstrumenta aktuālais rezerves daļu saraksts ir atrodams interneta vietnē www.fein.com.

Vajadzības gadījumā lietotājs var saviem spēkiem nomainīt šādas daļas: iestiprināmo darbinstrumentu, griezejplāksnes (BSS (**))

Garantija.

Garantija izstrādājumam tiek noteikta atbilstoši spēkā esošajai tās valsts likumdošanai, kurā izstrādājums ir ticis laists pārdošanā. Bez tam firma FEIN nosaka izstrādājumam garantiju atbilstoši FEIN garantijas deklarācijai.

Elektroinstrumenta piegādes komplektā var netikt iekļautas visas šajā lietošanas pamācībā aprakstītās un attēlotās daļas.

Atbilstības deklarācija.

Firma FEIN ar pilnu atbildību deklarē, ka šis izstrādājums atbilst šis lietošanas pamācības pēdējā lappusē minētajām spēkā esošajām direktīvām.

Tehniskā dokumentācija no: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

Vides aizsardzība, atbrīvošanās no nolietotajiem izstrādājumiem.

Nolietotie elektroinstrumenti, to iesainojums un piederumi jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.
