HD 17154 S Classic - Augstspiediena tīrītājs Kärcher - Bezmaksas lietošanas instrukcija

Produkta veids	Profesionāls augstspiediena tīrītājs
Zīmols	Kärcher
Modelis	HD 17154 S Classic
Darba spiediens (ar standarta sprauslu)	15 MPa (150 bar)
Maksimālais pārspiediens	21 MPa (210 bar)
Ūdens plūsma	28,33 l/min
Maksimālā padeves temperatūra	60 °C
Elektriskais pieslēgums	400 V / 3 fāzes / 50 Hz / 9,0 kW
Aizsardzība	IPX5
Galvenais drošinātājs	16 A (ar aizkavētu darbību, C līkne)
Tipisks darbības svars	73 kg
Izmēri (G × P × A)	720 × 637 × 1080 mm
Motoreļļas veids	15W40 (daudzums: 1,2 l)
Akustiskais spiediena līmenis LpA	76 dB(A)
Akustiskās jaudas līmenis LWA	93 dB(A)
Rokas-plaukstas vibrācijas	3,0 m/s² (nenoteiktība K=0,8 m/s²)
Drošības ierīces	Spiediena slēdzis, recirkulācijas vārsts, motora termoaizsardzība, drošības fiksators
Ūdens padeves pieslēgums	Maks. spiediens 1 MPa, maks. temperatūra 60 °C, min. plūsma 31,6 l/min
Maksimālais sūkšanas augstums	0,5 m
Komplektācijā iekļautie piederumi	Augstspiediena sprausla, EASY!Lock sprausla, augstspiediena pistole, EASY!Lock augstspiediena šļūtene, sprauslas turētājs, piederumu nodalījums
Mazgāšanas līdzekļu saderība	Kausa putu sprausla (pēc izvēles) ar devas regulēšanu
Uzglabāšana un transports	Pārvadāšanas rokturis, sprauslu turētāji, kabeļa un šļūtenes āķi, ieteicama pretsala aizsardzība

Bieži uzdotie jautājumi - HD 17154 S Classic Kärcher

Kā iedarbināt augstspiediena tīrītāju HD 17154 S Classic ?

Pārliecinieties, ka ierīce ir pareizi pieslēgta ūdenim un elektrībai. Atveriet ūdens padevi, pēc tam ieslēdziet galveno slēdzi pozīcijā "1". Atslēdziet pistoli, nospiežot drošības fiksatoru uz aizmuguri, un velciet sprūdu. Motors ieslēdzas automātiski, pateicoties spiediena slēdzim.

Kā lietot mazgāšanas līdzekli ar šo ierīci?

Izmantojiet kausa putu sprauslu (pēc izvēles piederums). Piepildiet mazgāšanas līdzekļa tvertni, ievietojiet vēlamo aizbāzni (1=vāja, 2=vidēja, 3=augsta) sūkšanas šļūtenē, pēc tam piestipriniet sprauslu pie pistoles. Izsmidziniet mazgāšanas līdzekli uz sausas virsmas, atstājiet iedarboties, pēc tam noskalojiet ar augstspiediena strūklu.

Kādus ūdens veidus es varu izmantot?

Izmantojiet tīru vai pārstrādātu ūdeni, kas atbilst robežvērtībām: pH 6,5-9,5, vadītspēja ≤ 2000 µS/cm, hlorīdi < 300 mg/l, kopējā cietība < 28 °dH, dzelzs < 0,5 mg/l utt. Neizmantojiet netīru ūdeni, lai nesabojātu sūkni.

Kā iztīrīt ierīci pirms lietošanas?

Atskrūvējiet augstspiediena sprauslu no smidzinātāja. Ļaujiet ierīcei darboties, līdz ūdenī vairs nav burbuļu. Ja nepieciešams, atkārtojiet ieslēgšanas/izslēgšanas ciklu. Pēc iztīrīšanas uzstādiet sprauslu atpakaļ.

Kā regulāri apkopt tīrītāju?

Pirms katras lietošanas pārbaudiet kabeļa un augstspiediena šļūtenes stāvokli. Katru nedēļu notīriet smalko filtru un pārbaudiet eļļas līmeni (jābūt skata stikla vidū). Ik pēc 500 stundām vai vismaz reizi gadā lieciet nomainīt eļļu un veikt apkopi servisa centrā.

Ko darīt, ja ierīce neieslēdzas?

Pārbaudiet strāvas kabeli, spriegumu un drošinātāju. Ja ierīce ir pārkarsusi, izslēdziet slēdzi uz 0, ļaujiet atdzist 15 minūtes, pēc tam mēģiniet vēlreiz. Ja problēma turpinās, sazinieties ar klientu apkalpošanas dienestu.

Kā uzglabāt ierīci pēc lietošanas?

Uzglabājiet to iekštelpās, pasargātu no sala. Iztukšojiet ūdeni no ierīces un šļūtenēm. Uztiniet kabeli un šļūteni uz to āķiem. Novietojiet smidzinātāju un pistoli uz turētājiem. Lai nodrošinātu pretsala aizsardzību, sūknējiet ierīcē uz glikola bāzes pretsala līdzekli.

Kādas ir svarīgākās drošības ierīces?

Spiediena slēdzis aptur sūkni, kad sprūds ir atlaists. Recirkulācijas vārsts aizsargā sūkni plūsmas samazināšanās gadījumā. Termoaizsardzība izslēdz ierīci pārkaršanas gadījumā. Drošības fiksators bloķē pistoli, lai novērstu nejaušu izšļakstīšanos.

Kā novērst spiediena zudumu?

Pārbaudiet sprauslas izmēru (jāatbilst specifikācijām), notīriet to vai nomainiet. Iztīriet ierīci. Notīriet smalko filtru. Pārliecinieties, ka ūdens padeves plūsma ir pietiekama (min. 31,6 l/min). Ja nepieciešams, konsultējieties ar servisa centru.

Vai varu izmantot pagarinātāju?

Jā, bet izmantojiet pietiekama šķērsgriezuma kabeli: 2,5 mm² 10 m garumam, 4 mm² 30 m garumam. Pilnībā atritiniet kabeli un ievērojiet vietējos standartus. Ierīce jāpievieno kontaktligzdai ar zemējumu.

LIETOŠANAS INSTRUKCIJA HD 17154 S Classic Kärcher

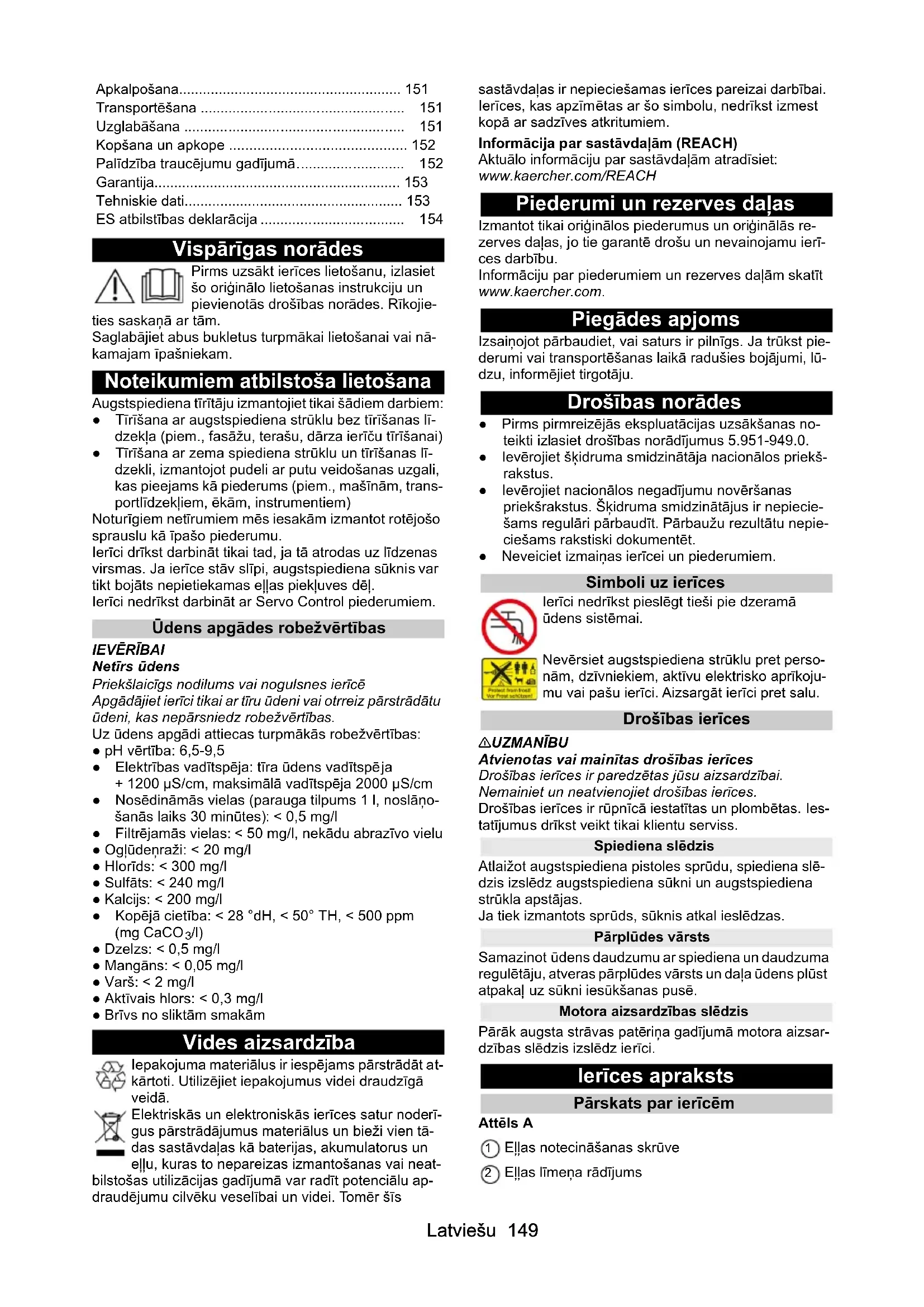

Vispārīgas norādes 149

Noteikumiem atbilstoša lietošana.... 149

Vides aizsardzība 149

Piederumi un rezerves dañas.... 149

Piegādes apjoms.... 149

Drošības norādes 149

lerīces apraksts.... 149

Montāža 150

Strāvas pieslēgums.... 150

Üdens pieslēgums.... 150

Apkalpošana.... 151

Transportēšana 151

Uzglabāšana 151

Kopšana un apkope 152

Palīdzība traucējumu gadījumā.... 152

Garantija.... 153

Tehniskie dati.... 153

ES atbilstības deklarācija 154

Vispārīgas norādes

Pirms uzsākt ierīces lietošanu, izlasiet šo originālo lietošanas instrukciju un pievienotās drošības norādes. Rīkojie-

ties saskaṇā ar tām.

Saglabājiet abus bukletus turpmākai lietošanai vai nā-kamajam īpašniekam.

Noteikumiem atbilstoša lietošana

Augstspiediena tīrītāju izmantojiet tikai šādiem darbiem:

- Tīrīšana ar augstspiediena strūklu bez tīrīšanas lī-dzekļa (piem., fasāžu, terašu, dārza ierīču tīrīšanai)

- Tīrīšana ar zema spiediena strūklu un tīrīšanas lī-dzekli, izmantojot pudeli ar putu veidošanas uzgali, kas pieejams kā piederums (piem., mašīnām, transportlīdzekliem, ēkām, instrumentiem)

Noturīgiem netīrumiem mēs iesakām izmantot rotējošo sprauslu kā īpašo piederumu.

Ierīci drīkst darbināt tikai tad, ja tā atrodas uz līdzenas virsmas. Ja ierīce stāv slīpi, augstspiediena sūknis var tikt bojāts nepietiekamas eļļas piekļuves dēļ.

Ierīci nedrīkst darbināt ar Servo Control piederumiem.

Üdens apgādes robežvērtības

IEVĚRĪBAI

Netīrs ūdens

Priekšlaícīgs nodilums vai nogulsnes ierīcē

Apgādājiet ierīci tikai ar tīru ūdeni vai otrreiz pārstrādātu ūdeni, kas nepārsniedz robežvērtības.

Uz ūdens apgādi attiecas turpmākās robežvērtības:

• pH vērtība: 6,5-9,5
• Elektrības vadītspēja: tīra ūdens vadītspēja + 1200 μS/cm, maksimālā vadītspēja 2000 μS/cm
• Nosēdināmās vielas (parauga tilpums 1 l, noslānošanās laiks 30 minūtes): < 0,5 mg/l
• Filtrējamās vielas: < 50 mg/l, nekādu abrazīvo vielu
• Oglūdenraži: < 20 mg/l
• Hlorids: < 300 mg/l
• Sulfāts: < 240 mg/l
• Kalcijs: < 200 mg/l
• Kopējā cietība: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)
  • Dzelzs: < 0,5 mg/l
• Mangāns: < 0,05 mg/l
• Varš: < 2 mg/l
• Aktivais hlors: < 0,3 mg/l
• Brīvs no sliktām smakām

Vides aizsardzība

lepakojuma materiālus ir iespējams pārstrādāt at-kārtoti. Utilizējiet iepakojumus videi draudzīgā veidā.

Elektriskās un elektroniskās ierīces satur noderīgus pārstrādājumus materiālus un bieži vien tādas sastāvdaļas kā baterijas, akumulatorus un ellu, kuras to nepareizas izmantošanas vai neat-

bilstošas utilizācijas gadījumā var radīt potenciālu apdraudējumu cilvēku veselībai un videi. Tomēr šīs

sastāvdaļas ir nepieciešamas ierīces pareizai darbībai. Ierīces, kas apzīmētas ar šo simbolu, nedrīkst izmest kopā ar sadzīves atkritumiem.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atradīsiet: www.kaercher.com/REACH

Piederumi un rezerves daļas

Izmantot tikai oriğinâlos piederumus un oriğinâlãs rezerves daļas, jo tie garantē drošu un nevainojamu ierīces darbību.

Informāciju par piederumiem un rezerves daļām skatīt www.kaercher.com.

Piegādes apjoms

Izsainojot pārbaudiet, vai saturs ir pilnīgs. Ja trūkst pie- derumi vai transportēšanas laikā radušies bojājumi, lū- dzu, informējiet tirgotāju.

Drošības norādes

• Pirms pirmreizējās ekspluatācijas uzsākšanas noteikti izlasiet drošības norādījumus 5.951-949.0.
• levērojiet šķidruma smidzinātāja nacionālos priekš-rakstus.
• levērojiet nacionālos negadījumu novēršanas priekšrakstus. Škidruma smidzinātājus ir nepieciešams regulāri pārbaudīt. Pārbaužu rezultātu nepieciešams rakstiski dokumentēt.
• Neveiciet izmainas ierīcei un piederumiem.

Simboli uz ierīces

lerīci nedrīkst pieslēgt tieši pie dzeramā ūdens sistēmai.

Nevērsiet augstspiediena strūklu pret personām, dzīvniekiem, aktīvu elektrisko aprīkojumu vai pašu ierīci. Aizsargāt ierīci pret salu.

Drošības ierīces

⚠UZMANĪBU

Atvienotas vai mainitas drošības ierīces

Drošības ierīces ir paredzētas jūsu aizsardzībai. Nemainiet un neatvienojiet drošības ierīces.

Drošības ierīces ir rūpnīcā iestatītas un plombētas. Iestatījumus drīkst veikt tikai klientu serviss.

Spiediena slēdzis

Atlaižot augstspiediena pistoles sprūdu, spiediena slēdzis izslēdz augstspiediena sūkni un augstspiediena strūkla apstājas.

Ja tiek izmantots sprūds, sūknis atkal ieslēdzas.

Pārplūdes vārsts

Samazinot ūdens daudzumu ar spiediena un daudzuma regulētāju, atveras pārplūdes vārsts un daļa ūdens plūst atpakaļ uz sūkni iesūkšanas pusē.

Motora aizsardzības slēdzis

Pārāk augsta strāvas patēriņa gadījumā motora aizsardzības slēdzis izslēdz ierīci.

lerīces apraksts

Pārskats par ierīcēm

Attēls A

① Ellas notecināšanas skrūve
② Ellas līmeņa rādījums

③ Atgaisošanas skrūve
④ Datu plāksnīte
⑤ lerīces slēdzis
⑥ Šlūtenes ākis, kabeļa ākis
⑦ Stumšanas rokturis
⑧ Uzmavuzgrieznis
⑨ Augstspiediena sprausla
⑩ Strūklas caurule EASY!Lock Classic
⑪ Augstspiediena pistole EASY!LOCK Classic
⑫ Drošinātājs
⑬ Sprūds
⑭ Augstspiediena šljutene EASY!Lock Classic
⑮ Strūklas caurules turētājs
⑯ Piederumu nodalijums
⑰ Spiediena / daudzuma regulētājs
⑱ Augstspiediena pieslēgums EASY!Lock
⑲Smalkais filtrs
20 Ūdens pieslēgums

Krāsu markējums

- Tīrīšanas procesa vadības elementi ir dzelteni.

- Apkopes un servisa vadības elementi ir gaiši pelēki.

Montāža

Stumšanas roktura piestiprināšana

1. Uzlikt stumšanas rokturi uz cauruļveida rāmja. Attēls B

① Stumšanas rokturis

② Caurules rāmis

1. Abas savienojuma vietas nostiprināt ar skrūvēm, paplāksnēm un uzgriežņiem. Attēls C

1 Skrūve M8x45

②Paplāksne 8

③ Stumšanas rokturis

④Uzgrieznis M8, pašblokējošs

⑤ Cauruļveida rāmis

Ellas atgaisošanas instalācija

1. Izskrūvēt aizbāzni un utilizēt to. Attēls D

① Aizbāznis

② Atgaisošanas skrūve

1. leskrūvēt un stingri pievilkt atgaisošanas skrūvi.

IEVĚRĪBAI

Bojājumu risks

Ja aizbāznis pirms ekspluatācijas uzsākšanas netiek aizstāts ar atgaisošanas skrūvi, var tikt bojāts augstspiediena sūknis.

Noteikti nomainiet aizbāzni pret atgaisošanas skrūvi.

Ellas limena uzraudziba

1. lerīci uzstādīt horizontāli.
2. Ellas limenim jābūt ellas limena atzīmes vidū.
3. Ja nepieciešams, izskrūvēt atgaisošanas skrūvi un uzpildīt ellu (skatīt "Tehniskie dati".)

Piederumu montāža

Norādījum

EASY!Lock sistēmas ātrā savienojuma vītne nodrošina ātru un drošu komponentu savienojumu tikai ar vienu apgriezienu.

1. Uzspraudiet augstspiediena sprauslu uz strūklas caurules.
2. Uzskrūvējiet uzmavuzgriezni un pievelciet ar roku (EASY!Lock).
3. Strūklas cauruli savienojiet ar augstspiediena pistoli un savienojumu pievelciet ar roku (EASY!Lock).
4. Savienojiet ierīces augstspiediena šlūteni ar augstspiediena pistoli un augstspiediena pieslēgumu un pievelciet ar roku (EASY!Lock).

Strāvas pieslēgums

⚠ BİSTAMI

Strāvas trieciena radīti savainojuma draudi

Ar spraudna starpniecibu savienojiet ierīci ar elektrības tiklu. Nepārtraucams savienojums ar strāvas tiklu nav atlauts. Spraudnis ir paredzēts atvienošanai no strāvas. lerīci pievienojiet tikai maiņstrāvai.

Izmantojiet pagarinātāju ar pietiekamu škērsgriezumu (skatīt "Tehniskie dati").

Pilnībā notiniet pagarinātāju no kabela spoles.

1. Notiniet tīkla kabeli un izvietojiet uz zemes.

2. lespraudiet tīkla spraudni kontaktligzdā.

Üdens pieslēgums

Pieslēgums pie ūdensvada

ΔBRĪDINĀJUMS

Netirā ūdens atplūde dzeramā ūdens tīklā

Bīstamība veselībai

levērojiet ūdensapgādes noteikumus.

Saskaņā ar spēkā esošajiem noteikumiem ierīci nekad nedrīkst ekspluatēt pie dzeramā ūdens tikla bez sistēmas atdalītāja. Izmantojiet KÄRCHER sistēmas atdalītāju vai kādu citu sistēmas atdalītāju, kas atbilst EN 12729, tips BA. Caur sistēmas atdalītāju izplūdušais ūdens tiek atzīts par nedzeramu. Vienmēr pieslēdziet sistēmas atdalītāju pie ūdens apgādes sistēmas, nekad tieši pie ierīces ūdens pieslēgvietas.

1. Pārbaudīt ūdens apgādes pieplūdes spiedienu, pieplūdes temperatūru un pieplūdes daudzumu (skatīt nodalu Tehniskie dati).

2. lerīces sistēmas atdalītāju un ūdens pieslēgumu savienot ar ūdens pieplūdes šļūteni (ūdens pieplūdes šļūtenes prasības skatīt nodalā Tehniskie dati).

3. Atvērt ūdens padevi.

Üdeni iesükt no tvertnes

1. Sūkšanas šlūteni ar filtru pieskrūvēt pie ūdens pieslēguma (filtra pasūtījuma numuru skatīt nodalā Tehniskie dati).

2. Atgaisot ierīci (skatīt nodalu lerīces atgaisošana).

lerīces atgaisošana

1. Augstspiediena sprauslu noskrūvēt no strūklas cau-rules.

2. Laut ierīcei darboties, līdz ūdens izplūst bez burbulīšiem.

3. Ja radušās atgaisošanas problēmas ľaut ierīcei 10 sekundes darboties, tad izslēgt. Vairākas reizes atkārtot procesu.

4. Izslēgt ierīci.
5. Augstspiediena sprauslu uzskrūvēt uz strūklas cau-rules.

Apkalpošana

⚠BİSTAMI

Augstspiediena üdens strūkla

Savainošanās risks

Nekad nenofiksējiet sprūdu ekspluatācijas pozīcijā.

Pirms uzsākat darbus pie ierīces, pabīdiet uz priekšu augstspiediena pistoles drošinātāju.

Turiet augstspiediena pistoli un strūklas cauruli ar abām rokām.

ΔBRĪDINĀJUMS

Bojāta ierīce un piederumi, bojāti pievadi un pieslēgumi

Savainošanās risks

Ierīci drīkst izmantot tikai nevainojamā tehniskā stāvoklī.

Ekspluatācija ar augstspiedienu

Norādījum

Ierīce ir aprīkota ar spiediena slēdzi. Motors sāk darbību tikai tad, kad ir atvērta augstspiediena pistole.

1. lerīces slēdzi iestatīt uz "1".

2. Atblokējiet rokas smidzināšanas pistoli, pabīdot drošinātāju atpakal.

3. Nospiediet augstspiediena pistoles sprūdu.

4. Darba spiedienu un ūdens daudzumu regulējiet, pagriežot (bezpakāpju) spiediena un daudzuma regulētāju (+/-)

Ekspluatācija ar tīrīšanas līdzekli

⚠️BRĪDINĀJUMS

Nepareiza apiešanās ar tīrīšanas līdzekliem

Bīstamība veselībai

levērojiet drošības norādes uz tīrīšanas līdzekļa.

IEVĚRĪBAI

Nepiemērtoti tīrīšanas līdzekli

lerīces un tīrāmo objektu bojājumi

Izmantojiet tikai KÄRCHER atzītus tīrīšanas līdzekļus. leverojiet tīrīšanas līdzeklim pievienotos dozēšanas ieteikumus un norādes.

Lai saudzētu vidi, izmantojiet tīrīšanas līdzekli taupīgi.

Norādījum

KÄRCHER tīrīšanas līdzekļi garantē darbību bez traucē-jumiem. Lūdzu, konsultējieties vai pieprasiet mūsu kata-logu vai mūsu tīrīšanas līdzekļu informācijas lapas.

Norādījum

Ekspluatācijai ar tīrīšanas līdzekli ir nepieciešams putu uzgaļa trauks (papildaprīkojums).

1. Noskrūvējiet tvertni.

Attēls E

①Tvertne

② Putu sprausla

Tīrīšanas līdzekļa piejaukums: 3 = augsts,

2 = vidējs, 1 = zems

1. Sūkšanas šlūtenē ievietojiet vēlamo profilu.

2. Tvertnē iepildiet tīrīšanas līdzekli.

3. Pieskrūvējiet tvertni putu sprauslai.

4. Atvienojiet strūklas cauruli no augstspiediena pistoles.

5. Pudeli ar putu veidošanas uzgali pievienot augstspiediena pistolei un stingri pievilkt ar roku.

6. Uzsākt augstspiediena tīrītāja ekspluatāciju.

leteicamā tīrīšanas metode

1. Tīrīšanas līdzekli taupīgi uzsmidzināt uz sausas virsmas un ľaut iedarboties (neļaut nožūt).

2. Lielākos netīrumus noskalot ar augstspiediena strūklu.

Pēc lietošanas ar tīrīšanas līdzekliem

Putu veidošanas uzgali pēc tā lietošanas nepieciešams izskalot, lai izvairītos no tīrīšanas līdzekļa nosēdumiem.

1. Noskrūvējiet tvertni.

2. Atlikušo tīrīšanas līdzekli ielejiet atpakal tā piegādes iepakojumā.

3. Piepildiet tvertni ar tīru ūdeni.

4. Pieskrūvējiet tvertni putu veidošanas uzgalim.

5. Pudeli ar putu veidošanas uzgali padarbiniet apm. 1 minūti, lai izskalotu tīrīšanas līdzekļa atliekas.

6. Iztukšojiet tvertni.

Pārtraukt ekspluatāciju

1. Aizvērt augstspiediena pistoli. lerīce izslēdzas.

2. Drošinātāju pabīdīt uz priekšu. Augstspiediena pistole ir nofiksēta.

Ekspluatācijas turpināšana

1. Drošinātāju pabīdīt uz aizmuguri. Augustspiediena pistole ir atblokēta.

2. Atvērt augstspiediena pistoli. lerīce ieslēdzas.

Ekspluatācijas pabeigšana

1. Aizvērt ūdens pieplūdi.

2. Atvērt augstspiediena pistoli.

3. Ierīces slēdzi iestatīt uz “I/ON” (iesl.) un ľaut ierīcei darboties 5-10 sekundes.

4. Aizvērt augstspiediena pistoli.

5. lerīces slēdzi iestatīt uz "0/OFF" (izsl.).

6. Tīkla spraudni no rozetes atvienot ar sausām ro-kām.

7. Atvienot ūdens pieplūdi.

8. Atvērt augstspiediena pistoli, līdz ierīce ir bez spiediena.

9. Drošinātāju pabīdīt uz priekšu. Augstspiediena pistole ir nofiksēta.

Transportēšana

⚠UZMANĪBU

Svara neievērošana

Savainojumu un bojājumu draudi

Transportējot un uzglabājot ṣemiet vērā ierīces svaru.

- lerīces pārvietošana transportlīdzeklī: ierīci nodrošināt pret slīdēšanu un apgāšanos atbilstoši attiecīga-jām spēkā esošajām direktīvām.

- Ieriču pārvadāšana, pārvarot lielākus attālumus: Velciet vai stumiet ierīci, turot aiz stumšanas roktura.

Uzglabāšana

⚠UZMANÍBU

Svara neievērošana

Savainojumu un bojājumu draudi

Transportējot un uzglabājot ṣemiet vērā ierīces svaru.

lerīci uzglabāt tikai iekštelpās.

lerīces uzglabāšana

1. Strūklas cauruli ar augstspiediena pistoli novietojiet abās strūklas caurulei paredzētajās vietās.
2. Uztiniet tīkla kabeli un uzkariniet to uz kabela āka.
3. Uztiniet augstspiediena šlūteni un uzkariniet to uz šlūtenes āka.

Pretaizsalšanas funkcija

IEVĚRĪBAI

Sals

Sasaluša ūdens radīti ierīces bojājumi

Pilnībā iztukšojiet ūdeni no ierīces.

Uzglabājiet ierīci vietā, kur sals neiekļūst.

Ja nav iespējams nodrošināt uzglabāšanu pret salu drošā vietā:

1. nolaidiet üdeni.

2. Caur ierīci izlaist komerciāli pieejamu antifrīzu.

Norādījum

Izmantot komerciāli pieejamu antifrīzu uz glikola bāzes, kas paredzēts mehāniskajiem transportlīdzekļiem. levē-rot antifrīza ražotāja lietošanas noteikumus.

1. Laut ierīcei darboties maks. 1 minūti, līdz sūknis un cauruļvadi ir tukši.

Kopšana un apkope

⚠BİSTAMI

lerīce, kas neapzināti ieslēdzas

Savainojuma draudi, strāvas sitiena bīstamība

Pirms jebkuru darbu veikšanas izslēdziet ierīci un atvie- nojiet tīkla spraudni.

Norādījum

Veco e'llu drīkst utilizēt tikai atbilstošā savākšanas vietā. Lūdzu, nododiet uzkrāto veco e'llu šajos punktos. Vides piesārņošana ar veco e'llu ir sodāma rīcība.

Drošības pārbaude /apkopes līgums

Ar savu izplatītāju Jūs varat vienoties par regulāru drošības pārbaudi vai noslēgt apkopes līgumu. Lūdzu, konsultējieties.

Apkopes intervāli

Pirms katras ekspluatācijas

• Pārbaudiet, vai tīkla kabelis nav bojāts.
  Bojātu kabeli nekavējoties laut nomainīt kvalificētam klientu servisam vai elektrikim.
• Pärbaudīt, vai augstspiediena šlūtene nav bojāta. Bojātu augstspiediena šlūteni nekavējoties nomai-nīt.
• Pārbaudīt ierīces hermētiskumu.
  3 ūdens pilieni minūtē ir pieļaujami. Ja novērojams izteiktāks nehermētiskums, sazinieties ar klientu servisu.

Katru nedēlu

- Pārbaudīt ellas līmeni. Ja ella kluvusi pienaina (ūdens ellā), nekavējoties sazināties ar klientu servisu.

- Iztīriet smalko filtru.

Attëls F

① Filtra korpuss
② Smalkais filtrs
③ Savienojuma detaļa
④Uzmavuzgrieznis

a Nos kr ūvēt uzmavuzgriežņus.

b Izvilkt savienojuma detaļu.

c Izvilkt smalko filtru no filtra korpusa.
d Izskalot smalko filtru ar tīru ūdeni vai izpūst to ar saspiestu gaisu.
e levietot smalko filtru filtra korpusā.
f Pievienot savienojuma detalu.
g Uzskrūvēt uzmavuzgriezni un pievilkt ar roku.

Ik pēc 500 darba stundām, vismaz reizi gadā

• lerīces apkopi laut veikt klientu servisam.
• Nomainīt augstspiediena sūkņa ellu.

Attëls G

① Atgaisošanas skrūve
② Ellas līmeņa rādījums
③ Ellas notecināšanas skrūve

a Izskrūvēt ellas notecināšanas skrūvi.
b Ellu notecināt savākšanas tvertnē.
c leskrūvēt un stingri pievilkt ellas notecināšanas skrūvi.
d Izskrūvēt atgaisošanas skrūvi.
e Jauno ellu iepildīt lēnām, lai varētu izplūst gaisa burbuļi. Ellas daudzumu un ellas veidu skatīt nodalā “Tehniskie dati”.
f Atgaisošanas skrūvi atkal ievietot atpakal.

Palīdzība traucējumu gadījumā

⚠BİSTAMI

lerīce, kas neapzināti ieslēdzas; pieskaršanās strāvu vadošām daļām

Savainojuma draudi, strāvas sitiena bīstamība

Pirms darbu veikšanas pie ierīces izslēdziet ierīci.

Atvienojiet tikla spraudni.

Visas pārbaudes un darbus ar elektriskām daļām ir jā- veic speciālistam.

Traucējumu gadījumā, kas šajā nodalā nav minēti, uzmeklējiet autorizētu klientu servisu.

lerīci nav iespējams iedarbināt

1. Pārbaudīt, vai tīkla kabelis nav bojāts.
2. Pārbaudīt tīkla spriegumu.
3. Ja ierīce ir pārkarsusi:

a lerīces slēdzi iestatīt uz "0/OFF" (izsl.).
b laut ierīcei vismaz 15 minūtes atdzist.
c lerīces slēdzi iestatīt uz "I/ON".

1. Ja konstatēti elektriski bojājumi, sazināties ar klientu servisu.

lerice nespēj sasniegt nepieciešamo spiedienu

1. Pārbaudīt, vai augstspiediena sprauslai ir atbilstošs izmērs (skatīt nodalu "Tehniskie dati").
2. Iztīrīt vai nomainīt sprauslu.
3. Atgaisot ierīci (skatīt nodalu “Ūdens pieslēgums/lerīces atgaisošana”).
4. Iztīrīt smalko filtru, vajadzības gadījumā nomainīt (skatīt nodalu "Kopšana un apkope/katru nedēlu").
5. Pārbaudīt ūdens pieplūdes daudzumu (nepieciešamo daudzumu skatīt nodalā “Tehniskie dati”).
6. Nepieciešamības gadījumā uzmeklējiet klientu servisu.

Üdens daudzums ir pārāk mazs

1. Ja izmantojat garu augstspiediena šlūteni vai augstspiediena šlūteni ar mazu škērsgriezumu, uz strūklas caurules uzstādiet lielāku augstspiediena sprauslu.

Sūknis ir nehermētisks.

Līdz pat 3 pilienu ūdens noplūde minūtē ir pieļaujama.

- Ja novērojams izteiktāks ierīces nehermētiskums, ľaujiet klientu servisam veikt pārbaudi.

Sūknis uzrāda darbības traucējumus

1. Pārbaudīt ūdens pieplūdes daudzumu (nepieciešamo daudzumu skatīt nodalā “Tehniskie dati”).
2. Atgaisot ierīci (skatīt nodalu “Ūdens pieslēgums/lerīces atgaisošana”).
3. Iztīrīt smalko filtru, vajadzības gadījumā nomainīt (skatīt nodalu "Kopšana un apkope/katru nedēļu").
4. Nepieciešamības gadījumā uzmeklējiet klientu servisu.

Tīrīšanas līdzekļa piemaisījums ir pārāk mazs

1. Pārbaudīt, vai izmantotā pudele ar putu veidošanas uzgali atbilst ierīces plūsmas daudzumam.
2. Uzpildīt putu veidošanas uzgalim pievienoto pudeli.
3. Sūkšanas šlūtenei uzsprast lielāku diafragmu.
4. Pārbaudīt, vai uz sūkšanas šlūtenes un pudeles ar putu sprauslu nav izveidojušās tīrīšanas līdzekļa nogulsnes. Nogulsnes notīrīt ar remdenu ūdeni.
5. Nepieciešamības gadījumā uzmeklējiet klientu servisu.

Putu veidošanās ir pārāk maza

1. Pārbaudīt, vai izmantotā pudele ar putu veidošanas uzgali atbilst ierīces plūsmas daudzumam.
2. Pārbaudīt, vai uz sūkšanas šlūtenes un pudeles ar putu veidošanas uzgali nav izveidojušās tīrīšanas līdzekļa nogulsnes. Nogulsnes notīrīt ar remdenu ūdeni.
3. Nepieciešamības gadījumā uzmeklējiet klientu servisu.

Garantija

Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sabiedrības izdotie garantijas nosacījumi. Garantijas termiņa ietvaros iespējamos Jūsu iekārtas darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis ir materiāla vai ražošanas defekts. Garantijas remonta nepieciešamības gadījumā ar pirkumu apliecinošu dokumentu griezieties pie tirgotāja vai tuvākajā pilnvarotajā klientu apkalpošanas dienestā.

(Adresi skatīt aizmugurē)

Tehniskie dati

				HD 10/21-4 S HD 10/25-4 S HD 13/18-4 S HD 17/15-4 S
Valstij piesaistītais variants
Valsts EU EU EU EU
Strāvas pieslēgums
Spriegums			V	400
Fāz	e		~	3	3	3	3
F	r	e	k	v	e	n	c
Maksimāli pieļaujamā tīkla pretestība			Ω	-	0.0452+j0.0283	0.0452+j0.0283	0.0452+j0.0283
Pieslēguma jauda			kW	8,0	8,8	8,8	9,0
Drošinātāja veids				IPX5	IPX5	IPX5	IPX5
Tīkla drošinātājs (kūstošais, Char. C)			A	16	16	16	16
Pagarinājuma kabelis, 10 m			mm2	2,5 2,5 2,5 2,5
Pagarinājuma kabelis, 30 m			mm2	4	4	4	4
Ūdens pieslēgums
Pieplūdes spiediens (maks.)			MPa	1	1	1	1
Pievades temperatūra (maks.)			°C	60	60	60	60
Pieplūdes daudzums (min.)			l/min	20	20	25	31,6
lesūkšanas augstums (maks.)			m	0,5	0,5	0,5	0,5
Ūdens pieplūdes šlūtenes minimālais garums			m	7,5	7,5	7,5 7,5
Ūdens pieplūdes šlūtenes minimālais diametrs			in	1	1	1	1
lesūkšanas filtra pasūtījuma numurs				4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0
Ierīces veiktspējas dati
Standarta sprauslas lielums				050 045 075 105
Ūdens darba spiediens ar standarta sprauslu			MPa	21	25	18	15
Darba pārspiediens (maks.)			MPa	27	31	24	21
Padeves apjoms, ūdens			l/min	16,7	16,7	21,67	28,33
Augustspiediena pistoles atsitiena spēks			N	57	63	69	85
Izmēri un svars
Raksturīgais ekspluatācijas svars			kg	60	67	67	73
Garums			mm	720 720 720 720
Platums			mm	637 637 637 637
Augstums			mm	1080	1080	1080	1080

Ellas daudzums I 0,65 0,65 0,65 1,2

Aprēkinātās vērtības saskaṇā ar EN 60335-2-79

Roku-plaukstu vibrācijas vērtība	m/s2	2,8 3,7 2,9 3,0
Nedrošības faktors K m/s	2	0,8 0,9 0,8 0,8
Trokšņa spiediena līmenis LpA	d	B	(	A	)	6
Nedrošības faktors KpA	dB(A)	3	3	3	3
Trokšņa intensitātes līmenis LWA + Nedrošī-bas faktors KWA	d	B	(	A	)	8

Iznēmuma iemesls saskaņā ar Regulu (ES) 2019/1781 I pielikuma 2. iedaļas 12. punktu: j)

Paturētas tiesības uz tehniskajām izmainām.

ES atbilstības deklarācija

Ar šo mēs paziņojam, ka turpmāk tekstā minētās iekārtas projekts un konstrukcija, kā arī mūsu izgatavotais modelis atbilst ES direktīvu drošības un veselības pamatprasībām. Veicot ar mums nesaskaņotas izmainas iekārtas uzbūvē, šī deklarācija zaudē savu spēku.

Produkts: Augstspiediena tīrītājs

Tips: 1.367-xxx

Attiecīgās ES direktīvas

2000/14/EK

2006/42/EK (+2009/127/EK)

2011/65/ES

2014/30/ES

2009/125/EK

Piemērotā(-s) regula(-s)

(EU) 2019/1781

Piemērotie valsts standarti

Piemērotās atbilstības novērtēšanas procedūras

2000/14/EK: Pielikums V

Trokšna intensitātes līmenis dB(A)

HD 10/21-4 S Classic

Izmērīts: 84

Nodrošināts: 86

HD 13/18-4 S Classic

Izmērīts: 89

Nodrošināts: 91

HD 10/25-4 S Classic

Izmērīts: 89

Nodrošināts: 91

HD 17/15-4 S Classic

Izmērīts: 91

Nodrošināts: 93

Parakstītāji rīkojas valdes vārdā un ar tās pilnvaru.

Pilnvarotais sagatavot dokumentāciju:

S. Reizers (S. Reiser)

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Vācija)

Tālr.: [phone]

Fakss: [phone]
