DC10SA - Telefona lādētājs MAKITA - Bezmaksas lietošanas instrukcija

Produkta tips	Makita instrumentu akumulatora lādētājs
Zīmols	Makita
Modelis	DC10SA
Saderīgais akumulatora spriegums	10,8 - 12 V max (Li-ion)
Šūnu skaits	3
Saderīgās akumulatora ietilpības (Ah)	1,5 / 2,0 / 4,0 (BL1016, BL1021B, BL1041B)
Uzlādes laiks (piemērs BL1016)	22 min (1,5 Ah)
Uzlādes laiks (piemērs BL1041B)	60 min (4,0 Ah)
Elektroapgāde	MA saskaņā ar datu plāksnīti (100-240 V, 50/60 Hz tipiski)
Dubultā izolācija	Jā
Gaismas indikatori	Zaļš (gatavs/pabeigts), Sarkans (uzlādējas), Dzeltens (brīdinājums)
Dzesēšanas sistēma	Iebūvēts ventilators (modelis DC10SB)
Aptuvenie izmēri	140 x 80 x 60 mm (bez akumulatora)
Aptuvenais svars	0,8 kg (tukšs)
Sienas montāža	Iespējama (vertikāli vai horizontāli)
Uzlādes temperatūra	10 °C līdz 40 °C
Izmantošana tikai iekštelpās	Jā
Apkope	Regulāri tīrīt spailes ar pūtēju
Remontējamība	Makita pilnvarots servisa centrs
Drošība	Nepakļaut ūdenim vai lietum, neīssavienot akumulatorus

Bieži uzdotie jautājumi - DC10SA MAKITA

Kādus akumulatoru veidus es varu uzlādēt ar Makita DC10SA?

Šis lādētājs ir paredzēts tikai uzlādējamiem Makita Li-ion akumulatoriem ar spriegumu 10,8-12 V max, piemēram, modeļiem BL1016, BL1021B un BL1041B. Neuzlādējamus akumulatorus vai citu zīmolu akumulatorus nevar uzlādēt.

Kā uzzināt, vai uzlāde ir pabeigta?

Uzlādes indikators deg nepārtraukti zaļš, kad uzlāde ir pabeigta. Uzlādes laikā tas ir nepārtraukti sarkans (0-80%) vai sarkans un zaļš (80-100%).

Ko darīt, ja uzlādes indikators mirgo sarkanā krāsā?

Sarkans mirgojums norāda, ka akumulators ir pārāk karsts vai pārāk auksts. Pirms atkārtotas uzlādes pagaidiet, līdz akumulatora temperatūra ir no 10°C līdz 40°C.

Vai es varu atstāt akumulatoru uzlādēties visu nakti?

Ieteicams atvienot lādētāju pēc uzlādes pabeigšanas, lai izvairītos no pārlādēšanas un taupītu enerģiju. Lādētājs apstājas automātiski, bet labāk ir izņemt akumulatoru.

Kā uzstādīt lādētāju pie sienas?

Izmantojiet divas skrūves, lai pakārtu lādētāju (izmērs 4 mm x 20 mm min), un vienu papildu skrūvi, lai to nostiprinātu (izmērs 4 mm x 25 mm min). Sekojiet instrukciju shēmām, lai nodrošinātu drošu montāžu.

Dzesēšanas ventilators nerada troksni, vai tas ir normāli?

Jā, dzesēšanas sistēma var darboties bez dzirdama trokšņa. Ja dzeltens brīdinājuma indikators nemirgo, lādētājs darbojas normāli.

Ko nozīmē mirgojošs dzeltens indikators?

Dzeltens mirgojums norāda uz problēmu ar dzesēšanas ventilatoru vai nepietiekamu dzesēšanu. Iztīriet lādētāja un akumulatora ventilācijas atveres. Ja problēma turpinās, sazinieties ar pilnvarotu servisa centru.

Vai es varu izmantot lādētāju ārpus telpām?

Nē, lādētājs ir paredzēts izmantošanai tikai iekštelpās. Nepakļaujiet to lietum, sniegam vai mitrumam.

Kā tīrīt lādētāju?

Atvienojiet lādētāju un izņemiet akumulatoru. Izmantojiet putekļu pūtēju, lai tīrītu spailes un ventilācijas atveres. Neizmantojiet šķidrumus vai mitras drānas.

Kur es varu salabot savu lādētāju?

Lai veiktu jebkādu remontu, sazinieties ar Makita pilnvarotu servisa centru. Nemēģiniet pats izjaukt vai remontēt lādētāju, tas var radīt elektriskā trieciena risku.

LIETOŠANAS INSTRUKCIJA DC10SA MAKITA

LV Akumulatora lādētājs .....28

Brīdinājums! Šo instrumentu var ekspluatēt bērni vecumā no 8 gadiem un personas, kam ir ierobežotas fiziskās, sensorās vai psihiskās spējas vai trūkst pieredzes un zināšanu, ja šīs personas vai bērni tiek uzraudzīti vai apmācīti instrumenta drošā lietošanā un ja viņi izprot visus riskus saistībā ar to. Nedrīkst ľaut bērniem spēlēties ar instrumentu. Bērni drīkst tīrīt instrumentu un veikt tam apkopi tikai pieaugušo uzraudzībā.

Apzīmējumi

Zemāk ir attēloti simboli, kas attiecas uz iekārtu. Pirms darbarīka izmantošanas pārliecinieties, vai pareizi izprotat to nozīmi.

• Lietošanai tikai telpās.
  • DUBULTA IZOLÃCIJA
• Notiek uzlāde.
• Uzlādes aizkavēšana (akumulatora dzesēšana vai pārāk auksts akumulators).
• Uzlādes aizkavēšana (pārāk karsts vai auksts akumulators).
• Neizraisiet akumulatorā īssavienojumu.

- Nepakļaujiet akumulatoru ūdens vai lietus ietekmei.

- Tikai ES valstim

- Izlasiet lietošanas rokasgrāmatu.

- Gatavs uzlādei.

- Uzlāde pabeigta.

- Bojāts akumulators.

• Dzesēšanas problēmas.

• Nemetiet akumulatoru ugunī.

- Akumulators jānodod otrreizējai pārstrādei.

Neizmetiet elektriskās iekārtas un akumulatoru sadzīves atkritumos!

levērojot Eiropas Direktīvu par elektrisko un elektronisko iekārtu atkritumiem un Direktīvu par baterijām un akumulatoriem, un bateriju un akumulatoru atkritumiem, kā arī īstenojot abas direktīvas saskaņa ar valsts tiesību aktiem, elektriskās iekārtas, baterijas un akumulatori, kam beidzies ekspluatācijas laiks, jāsavāc atsevišķi un jānodod videi nekaitīgā pārstrādes iekārtā.

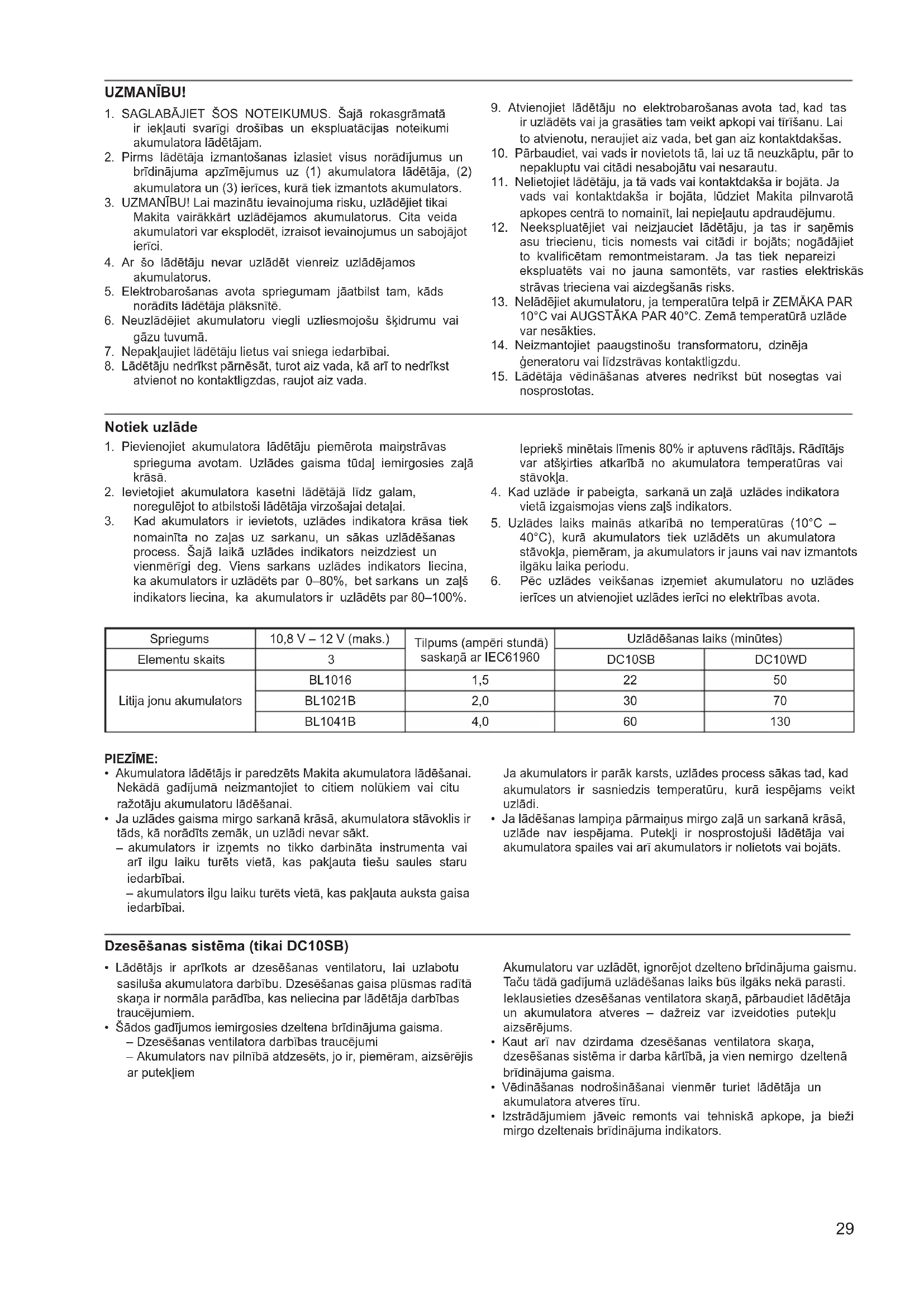

UZMANĪBU!

1. SAGLABÄJIET ŠOS NOTEIKUMUS. Šajā rokasgrāmatā ir iekļauti svarīgi drošības un ekspluatācijas noteikumi akumulatora lādētājam.
2. Pirms lādētāja izmantošanas izlasiet visus norādījumus un brīdinājuma apzīmējumus uz (1) akumulatora lādētāja, (2) akumulatora un (3) ierīces, kurā tiek izmantots akumulators.
3. UZMANĪBU! Lai mazinātu ievainojuma risku, uzlādējiet tikai Makita vairākkārt uzlādējamos akumulatorus. Cita veida akumulatori var eksplodēt, izraisot ievainojumus un sabojājot ierīci.
4. Ar šo lādētāju nevar uzlādēt vienreiz uzlādējamos akumulatorus.
5. Elektrobarošanas avota spriegumam jäatbilst tam, kāds norādīts lādētāja plāksnīte.
6. Neuzlādējiet akumulatoru viegli uzliesmojošu šķidrumu vai gāzu tuvumā.
7. Nepaklaujiet lādētāju lietus vai sniega iedarbībai.

8. Lādētāju nedrīkst pārnēsāt, turot aiz vada, kā arī to nedrīkst atvienot no kontaktligzdas, raujot aiz vada.

9. Atvienojiet lādētāju no elektrobarošanas avota tad, kad tas ir uzlādēts vai ja grasāties tam veikt apkopi vai tīrīšanu. Lai to atvienotu, neraujiet aiz vada, bet gan aiz kontaktdakšas.

10. Pārbaudiet, vai vads ir novietots tā, lai uz tā neuzkāptu, pār to nepakluptu vai citādi nesabojātu vai nesarautu.
11. Nelietojiet lādētāju, ja tā vads vai kontaktdakša ir bojāta. Ja vads vai kontaktdakša ir bojāta, lūdziet Makita pilnvarotā apkopes centrā to nomainīt, lai nepieļautu apdraudējumu.
12. Neekspluatējiet vai neizjauciet lādētāju, ja tas ir saņēmis asu triecienu, ticis nomests vai citādi ir bojāts; nogādājiet to kvalificētam remontmeistaram. Ja tas tiek nepareizi ekspluatēts vai no jauna samontēts, var rasties elektriskās strāvas trieciena vai aizdegšanās risks.
13. Nelādējiet akumulatoru, ja temperatūra telpā ir ZEMĀKA PAR 10°C vai AUGSTĀKA PAR 40°C. Zemā temperatūrā uzlāde var nesākties.
14. Neizmantojiet paaugstinošu transformatoru, dzinēja ğeneratoru vai līdzstrāvas kontaktligzdu.
15. Lādētāja vēdināšanas atveres nedrīkst būt nosegtas vai nosprostotas.

Notiek uzlāde

1. Pievienojiet akumulatora lādētāju piemērota mainstrāvas sprieguma avotam. Uzlādes gaisma tūdaļ iemīrgosies zaļā krāsā.
2. levietojiet akumulatora kasetni lādētājā līdz galam, noregulējot to atbilstoši lādētāja virzošajai detaļai.
3. Kad akumulators ir ievietots, uzlādes indikatora krāsa tiek nomainīta no zajas uz sarkanu, un sākas uzlādēšanas process. Šajā laikā uzlādes indikators neizdziest un vienmērīgi deg. Viens sarkans uzlādes indikators liecina, ka akumulators ir uzlādēts par 0–80%, bet sarkans un zalš indikators liecina, ka akumulators ir uzlādēts par 80–100%.

Iepriekš minētais līmenis 80% ir aptuvens rādītājs. Rādītājs var atšķirties atkarībā no akumulatora temperatūras vai stāvokļa.

1. Kad uzlāde ir pabeigta, sarkanā un zaļā uzlādes indikatora vietā izgaismojas viens zaļš indikators.

2. Uzlādes laiks mainās atkarībā no temperatūras (10°C – 40°C), kurā akumulators tiek uzlādēts un akumulatora stāvokļa, piemēram, ja akumulators ir jauns vai nav izmantots ilgāku laika periodu.

3. Pēc uzlādes veikšanas izņemiet akumulatoru no uzlādes ierīces un atvienojiet uzlādes ierīci no elektrības avota.

Spriegums	10,8 V – 12 V (maks.)	Tilpums (ampēri stundā) saskaņā ar IEC61960	Uzlādēšanas laiks (minūtes)
Elementu skaits	3		DC10SB	DC10WD
Litija jonu akumulators	BL1016	1,5	22	50
	BL1021B	2,0	30	70
	BL1041B	4,0	60	130

PIEZIME:

• Akumulatora lādētājs ir paredzēts Makita akumulatora lādēšanai. Nekādā gadījumā neizmantojiet to citiem nolūkiem vai citu ražotāju akumulatoru lādēšanai.
• Ja uzlādes gaisma mirgo sarkanā krāsā, akumulatora stāvoklis ir tāds, kā norādīts zemāk, un uzlādi nevar sākt.

- akumulators ir izņemts no tikko darbināta instrumenta vai arī ilgu laiku turēts vietā, kas pakļauta tiešu saules staru iedarbībai.

- akumulators ilgu laiku turēts vietā, kas pakļauta auksta gaisa iedarbībai.

Ja akumulators ir parāk karsts, uzlādes process sākas tad, kad akumulators ir sasniedzis temperatūru, kurā iespējams veikt uzlādi.

- Ja lādēšanas lampiņa pārmaiņus mirgo zaļā un sarkanā krāsā, uzlāde nav iespējama. Putekļi ir nosprostojuši lādētāja vai akumulatora spailes vai arī akumulators ir nolietots vai bojāts.

Dzesēšanas sistēma (tikai DC10SB)

• Lādētājs ir aprīkots ar dzesēšanas ventilatoru, lai uzlabotu sasiluša akumulatora darbību. Dzesēšanas gaisa plūsmas radītā skana ir normāla parādība, kas neliecina par lādētāja darbības traucējumiem.
• Šādos gadījumos iemirgosies dzeltena brīdinājuma gaisma.
  – Dzesēšanas ventilatora darbības traucējumi
  – Akumulators nav pilnībā atdzesēts, jo ir, piemēram, aizsērējis ar putekliem

Akumulatoru var uzlādēt, ignorējot dzelteno brīdinājuma gaismu. Taču tādā gadījumā uzlādēšanas laiks būs ilgāks nekā parasti. leklausieties dzesēšanas ventilatora skaņā, pārbaudiet lādētāja un akumulatora atveres – dažreiz var izveidoties putekļu aizsērējums.

• Kaut arī nav dzirdama dzesēšanas ventilatora skana, dzesēšanas sistēma ir darba kārtībā, ja vien nemirgo dzeltenā brīdinājuma gaisma.
• Vēdināšanas nodrošināšanai vienmēr turiet lādētāja un akumulatora atveres tīru.
• Izstrādājumiem jāveic remonts vai tehniskā apkope, ja bieži mirgo dzeltenais brīdinājuma indikators.

Piestiprināšana pie sienas

Brīdinājums!

• Lādētājs jāpiekar pie sienas ar divām skrūvēm, un atbalstam izmantojiet vēl vienu skrūvi.
  Pretējā gadījumā lādētājs var nokrist un izraisīt smagus ievainojumus.
• Pirms lādētāja piekāršanas pie sienas tas ir jāatvieno no elektrobarošanas avota un tajā nedrīkst atrasties neviens akumulators.
• Skatiet šajā rokasgrāmatā iekļautos norādījumus, kā to paveikt, un izdariet šo darbu līdz galam. Ja atstāsiet to nepaveiktu, lādētājs var nokrist un izraisīt ievainojumus vai radīt bojājumus.
• Regulāri pārbaudiet, vai skrūves ir cieši pievilktas. Ja skrūves ir valīgas, lādētājs var nokrist.
• Regulāri ar saspiesta gaisa u.tml. palīdzību iztīriet lādētāja spailes.

⚠ Uzmanību!

- Rūpīgi izvēlieties stabilu sienu, pie kuras piekārt lādētāju. Raugieties, lai uzstādīšanas laikā vai uzlādes procesā nerastos traucējumi. Lādētāja un akumulatora kopējais svars ir aptuveni 1,1 kg (DC10SB) / 0,8 kg (DC10WD), tāpēc ar piemērotiem līdzekļiem nostipriniet sienu, ja vajadzīgs.

Sagatavojiet šādus piederumus:

– divas skrūves — lādētāja piekāršanai
Skrūves izmērs: 4 mm × vismaz 20 mm.
Skrūves galviņas izmērs: ne vairāk kā ø9,0 mm un biezums ne vairāk kā 3,5 mm.
- vienu skrūvi (4 mm) × vismaz 25 mm) — lādētāja atbalstam
- vēl vienu skrūvi (tikai modelim DC10SB) (4 mm × vismaz 40 mm) — lādētāja atbalstam.
– darbarīkus — skrūvju pievilkšanai.

Lādētāju var piekārt pie sienas gan horizontāli, gan vertikāli.

(1. un 2. att.)

1. leskrūvējiet abas skrūves, kas paredzētas piekāršanai pie sienas, kā norādīts attēlā. (3. att.)
2. Ar 1. punktā minēto skrūvju palīdzību piekariet lādētāju pie sienas.
3. Piestipriniet lādētāju pie sienas, cieši pievelkot atbalsta skrūvi. (4. att.)
   (Modelim DC10SB ir vajadzīga vēl viena skrūve, lai lādētāju balstītu uz sienas.)
