| Zīmols | Kärcher |
| Modelis | FRV 50 ME |
| Produkta veids | Virsmas tīrītājs augstspiediena mazgātājam |
| Izmantošana | Grīdas virsmu tīrīšana |
| Maksimālais ūdens spiediens | 25 MPa (250 bāri) |
| Maksimālā ūdens temperatūra | 85 °C |
| Saderīgs sprauslas kalibrs | 036 - 125 (atkarībā no sprauslu komplekta) |
| Rotējošā roka | Jā, divas sprauslas |
| Notekūdeņu izvadīšana | Ar šļūteni (maks. augstums 1 m) |
| Sākotnējā montāža | Īss uzgalis rokturim ar rotācijas regulatoru; garš uzgalis rokturim bez regulatora |
| Eļļošana | Pirms montāžas ieeļļojiet O-gredzenus |
| Apkope | Pēc lietošanas izskalojiet ar tīru ūdeni; aizsargājiet no sala; nedeformējiet sarus |
| Uzglabāšana | Neatstājiet to uz sukas |
| Drošība | Nevirziet strūklu uz cilvēkiem, dzīvniekiem vai elektroinstalācijām; pirms iejaukšanās gaidiet rotējošās rokas apstāšanos; valkājiet cimdus un aizsargbrilles |
| Bīstamības līmeņi | Bīstami, Brīdinājums, Piesardzība, Uzmanību |
| Rezerves daļas | Sprauslas, O-gredzeni, šļūtene, suka (ref. 6.371-011.0), sprauslu komplekts |
| Piederumi | Elastīgs stiprinājums, netīrumu savācējs, elastīgs balsts, pagarinājuma šļūtene |
| Garantija | Skatīt pilnu instrukciju |
| Svars | Apmēram 5 kg |
| Izmēri | Apmēram 50 x 30 x 20 cm |
Bieži uzdotie jautājumi - FRV 50 ME Kärcher
Lietotāju jautājumi par FRV 50 ME Kärcher
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Augstspiediena tīrītājs PDF formātā bez maksas! Atrodiet savu rokasgrāmatu FRV 50 ME - Kärcher un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. FRV 50 ME zīmola Kärcher.

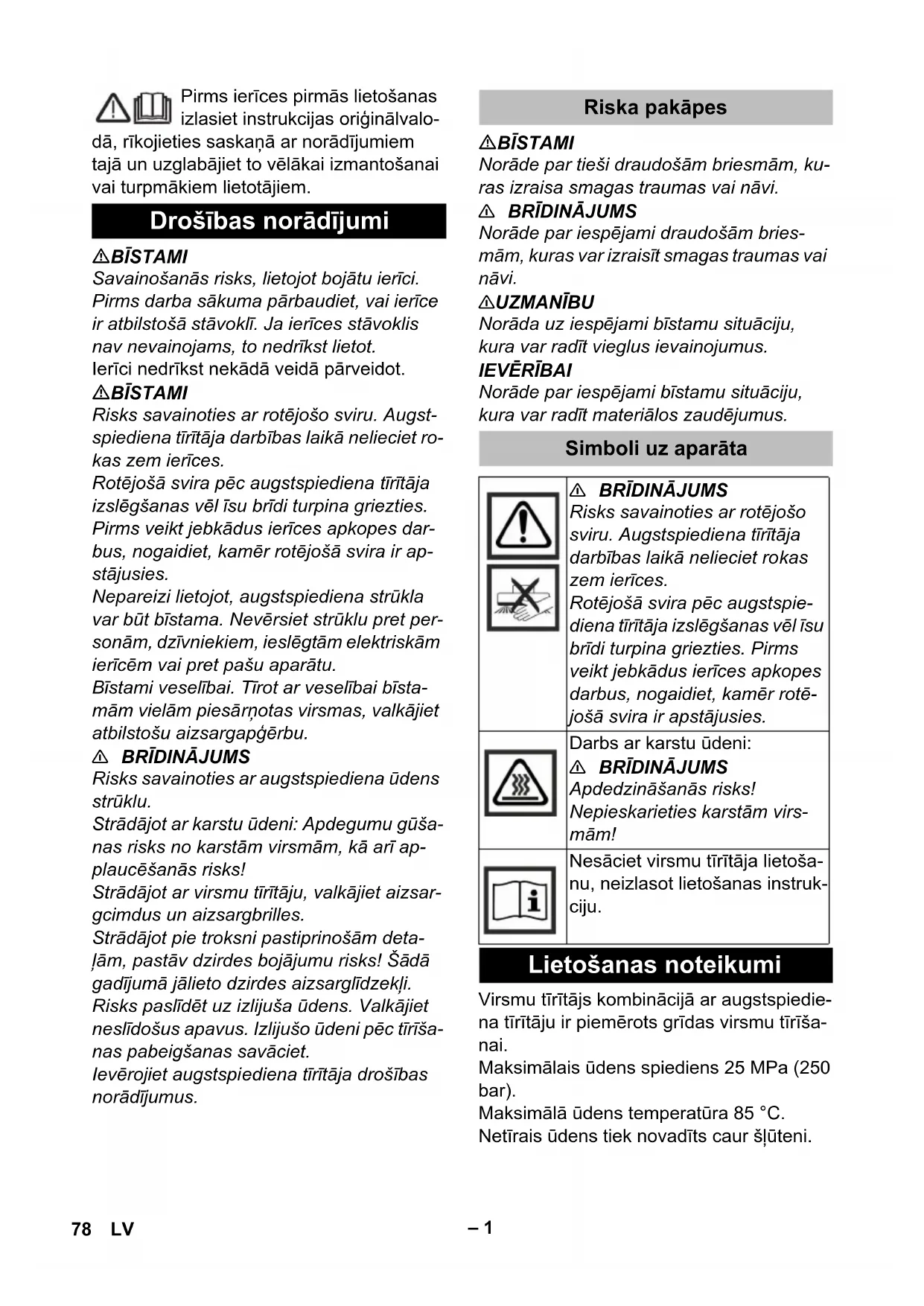

LIETOŠANAS INSTRUKCIJA FRV 50 ME Kärcher
Pirms ierīces pirmās lietošanas izlasiet instrukcijas oriğinālvalodā, rīkojieties saskaṇā ar norādījumiem tajā un uzglabājiet to vēlākai izmantošanai vai turpmākiem lietotājiem.
Drošības norādījumi
⚠ BĪSTAMI
Savainošanās risks, lietojot bojātu ierīci. Pirms darba sākuma pārbaudiet, vai ierīce ir atbilstošā stāvoklī. Ja ierīces stāvoklis nav nevainojams, to nedrīkst lietot. Ierīci nedrīkst nekādā veidā pārveidot.
⚠️BĪSTAMI
Risks savainoties ar rotējošo sviru. Augstspiediena tīrītāja darbības laikā nelieciet rokas zem ierīces.
Rotējošā svira pēc augstspiediena tīrītāja izslēgšanas vēl īsu brīdi turpina griezties. Pirms veikt jebkādus ierīces apkopes darbus, nogaidiet, kamēr rotējošā svira ir apstājusies.
Nepareizi lietojot, augstspiediena strūkla var būt bīstama. Nevērsiet strūklu pret personām, dzīvniekiem, ieslēgtām elektriskām ierīcēm vai pret pašu aparātu.
Bīstami veselībai. Tīrot ar veselībai bīsta-mām vielām piesārṇotas virsmas, valkājiet atbilstošu aizsargapgērbu.
⚠ BRĪDINĀJUMS
Risks savainoties ar augstspiediena ūdens strūklu.
Strādājot ar karstu ūdeni: Apdegumu gūšanas risks no karstām virsmām, kā arī applaucēšanās risks!
Strādājot ar virsmu tīrītāju, valkājiet aizsargcimdus un aizsargbrilles.
Strādājot pie troksni pastiprinošām deta- lām, pastāv dzirdes bojājumu risks! Šādā gadījumā jālieto dzirdes aizsarglīdzekļi. Risks paslīdēt uz izlijuša ūdens. Valkājiet neslīdošus apavus. Izlijušo ūdeni pēc tīrīša- nas pabeigšanas savāciet.
levērojiet augstspiediena tīrītāja drošības norādījumus.
Riska pakāpes
⚠️BĪSTAMI
Norāde par tieši draudošām briesmām, kuras izraisa smagas traumas vai nāvi.
⚠ BRĪDINĀJUMS
Norāde par iespējami draudošām bries- mām, kuras var izraisīt smagas traumas vai nāvi.
⚠UZMANĪBU
Norāda uz iespējami bīstamu situāciju, kura var radīt vieglus ievainojumus.
IEVĚRĪBAI
Norāde par iespējami bīstamu situāciju, kura var radīt materiālos zaudējumus.
Simboli uz aparāta
BRĪDINĀJUMS
Risks savainoties ar rotējošo sviru. Augstspiediena tīrītāja darbības laikā nelieciet rokas zem ierīces.
Rotējošā svira pēc augstspiediena tīrītāja izslēgšanas vēl īsu brīdi turpina griezties. Pirms veikt jebkādus ierīces apkopes darbus, nogaidiet, kamēr rotējošā svira ir apstājusies.
Darbs ar karstu üdeni:
⚠ BRĪDINĀJUMS
Apdedzināšanās risks! Nepieskarieties karstām virsmām!
Nesāciet virsmu tīrītāja lietošanu, neizlasot lietošanas instrukciju.
Lietošanas noteikumi
Virsmu tīrītājs kombinācijā ar augstspiediena tīrītāju ir piemērots grīdas virsmu tīrīšanai.
Maksimālais ūdens spiediens 25 MPa (250 bar).
Maksimālā ūdens temperatūra 85 °C.
Netīrais ūdens tiek novadīts caur šlūteni.
Vides aizsardzība
lepakojuma materiālus ir iespējams atkārtoti pārstrādāt. Lūdzu, neizmetiet iepakojumu kopā ar mājsaimniecības atkritumiem, bet gan nogādājiet to vietā, kur tiek veikta atkritumu otrreizējā pārstrāde.
Nolietotās ierīces satur noderīgus materiālus, kurus iespējams pārstrādāt un izmantot atkārtoti. Tādēl lū- dzam utilizēt vecās ierīces ar atbilstošu savākšanas sistēmu starpniecību.
Informācija par sastāvdaļām (REACH)
Aktuālo informāciju par sastāvdaḥām atradīsiet:
Lai darbs ar jūsu augstspiediena tīrītāju noritētu bez traucējumiem, jums ir jāizmanto atbilstošās augstspiediena sprauslas.
Norādījums:
Nepieciešamās sprauslu paketes ir piemē-rotas noteiktai augstspiediena tīrīšanas iekārtai un jāpasūta atseviški.
1. attēls, skat. vāka lapu
1 Sprauslas izmērs (piemērs)
→ Sprauslas izmēru skatiet augstspiediena tīrītāja datu plāksnītē.
→ Izvēlieties augstspiediena tīrītājam at-bilstošo sprauslu paketi no nākamās tabulas.
| Augstspiediena tīrītājasprauslu izmērs | Sprauslu pa-kete | Sprauslu pa-ketessprauslu iz-mērs |
| 036...040 2.64 | 2-431.0 2x10 | + 20 |
| 041...045 2.64 | 2-432.0 2x11 | + 23 |
| 046...050 2.64 | 2-433.0 2x12 | + 26 |
| 051...080 2.64 | 2-982.0 2x20 | + 40 |
| 081...100 2.64 | 3-769.0 2x30 | + 40 |
| 101...125 2.64 | 3-768.0 2x38 | + 50 |
Sprauslu paketes montāža
2. attēls, skat. vāka lapu
1 Blīvgredzens
2 Rotējoša svira
3 Sprausla
4 Uzmavuzgrieznis
→ Ielikt blīvgredzenu rotējošas sviras gropē.
→ Uzspraust sprauslu.
→ Viegli piegriezt sprauslu ar uzmavuz-griezni.
Norādījums:
Strūkla jānostāda paralēli rotējošai svirai.
3. attēls, skat. vāka lapu
→ Sprauslas virsma uzgriežņu atslēgas uzlikšanai (uzgriežņu atslēgas platums 10) jānostāda paralēli rotējošai svirai.
→ Piegriezt uzmavuzgriezni (uzgriežnu atslēgas platums 22) ar uzgriežnu atslēgu.
→ Darbību atkārtojiet pie otrās rotējošās sviras.
Norādījums:
Virsmu tīrītāja sprauslas nepievienojiet augstspiediena tīrītāja smidzināšanas cau-rulei.
4. attēls, skat. vāka lapu
1 Inžektora sprausla
2 Gala atslēga
→ Inžektora sprauslu ar gala atslēgu ieskruvējiet inžektorā un ar roku pievelciet to (8 Nm).
Gala atslēga ir pievienota sprauslu komplektam.
lekārtas lietošana
5. attēls, skat. vāka lapu
1 Rokas smidzinātājpistole ar grozāmu regulatoru
2 Rokas smidzinātājpistole bez grozāma regulatora
3 Nipelis, ëss
4 Nipelis, garš
Piegādes stāvoklī ierīcē ir ierīkots īsais nipelis izmantošanai ar rokas smidzinātājpistoli ar grozāmu regulatoru.
Lai ierīci izmantotu ar rokas smidzinātājpistoli bez grozāma regulatora, īsais nipelis ir jāizskrūvē un jāaizstāj ar pievienoto garo nipeli.
Nipeļa blīvgredzeni pirms uzstādīšanas ir jāiesmērē.
6. attēls, skat. vāka lapu
→ Virsmu tīrītājam pievienojiet augstspiediena tīrītāja rokas smidzinātājpistoli un savienojumu pievelciet ar roku. Vajadzības gadījumā jāpievelk ciešāk ar uzgriežņu atslēgu (uzgriežņu atslēgas platums 27).
⚠UZMANĪBU
No šlūtenes pieslēguma izplūst spēcīga ne-tīrā ūdens strūkla. Nelietojiet virsmu tīrītāju bez šlūtenes.
7. attēls, skat. vāka lapu
→ Blīvgredzenu šlūtenes galā pirms montāžas iesmērējiet ar komplektā pievienoto smēri.
→ levietojiet pievienoto šlūteni virsmu tīrī-tāja šlūtenes pieslēgumā un nofiksējiet, to pagriežot.
→ Otru šlūtenes galu aizvelciet līdz note-kai un nofiksējiet ar komplektā pievie-noto līplenti.
Norādījums:
Ja iespējams, izvietojiet šlūteni bez kāpu-ma. Notekūdens maksimālais celšanas augstums ir 1 m.
Ar klāt pievienoto līplenti iespējams nofiksēt brīvo šlūtenes vadu (piemēram, pie noplūdes režga).
Vajadzības gadījumā izmantojiet pagarinā-juma šlūteni (skatīt "Piederumi").
→ Strādājot ar ierīci, rokas smidzinātājpistoli un virsmu tīrītāja rokturi turiet ar abām rokām.
→ Virsmu tīrītāju vadiet tā, lai tas cieši piekļautos tīrāmajai virsmai.
Ekspluatācijas pārtraukšana
→ Pēc darba ar karsto ūdeni darbiniet virsmu tīrītāju 2 minūtes ar aukstu ūdeni, laitas atdzistu.
→ Vajadzības gadījumā izskalojiet virsmu tīrītāju un nosūkšanas šlūteni ar tīru ūdeni.
Kopšana
→ Sargāt ierīci no sala.
→ Glabāšanas laikā neļaut sariem deformēties.
Norādījums:
Lai nodrošinātu nemainīgi labu tīrīšanas rezultātu, virsmu tīrītāju pēc lietošanas nenovietojiet uz apalās sukas.
→ Vadrullīšus pēc lietošanas noskalot ar tīru ūdeni un pēc nožūšanas apsmidzināt ar penetrējošu ellu.
Piederumi
| Piederumi: Pasūtījuma | nu-murs |
| Šlūtenes stiprinājums(piesūceknis nostiprinā-šanai pie gludām virsmām) | 2.642-528.0 |
| Netīrumu savācējs (lielo netīrumu atdalītājs) | 2.642-532.0 |
| Šlūtenes turētājs (sie-nas stiprinājums) | 2.042-001.0 |
| Apaļā suka FRV 50 ME | 6.371-011.0 |
| Pagarinātājšlūtene 4.441 | -040.0 |
Palīdzība darbības traucējumu gadījumā
Negriežas rotējošā svira:
→ Pārbaudiet, vai nav netīras tīrīšanas sprauslas.
Samazinās nosūkšanas jauda:
→ Nodilusi apaļā suka - nomainiet apaļo suku.
→ Aizsērējis nosūkšanas kanāls vai nosūkšanas šljūtene - iztīriet nosūkšanas kanālu un nosūkšanas šljūteni.
→ Aizsērējusi inžektora sprausla - iztīriet inžektora sprauslu.
