LIETOŠANAS INSTRUKCIJA NT 552 Tact² Me I Kärcher

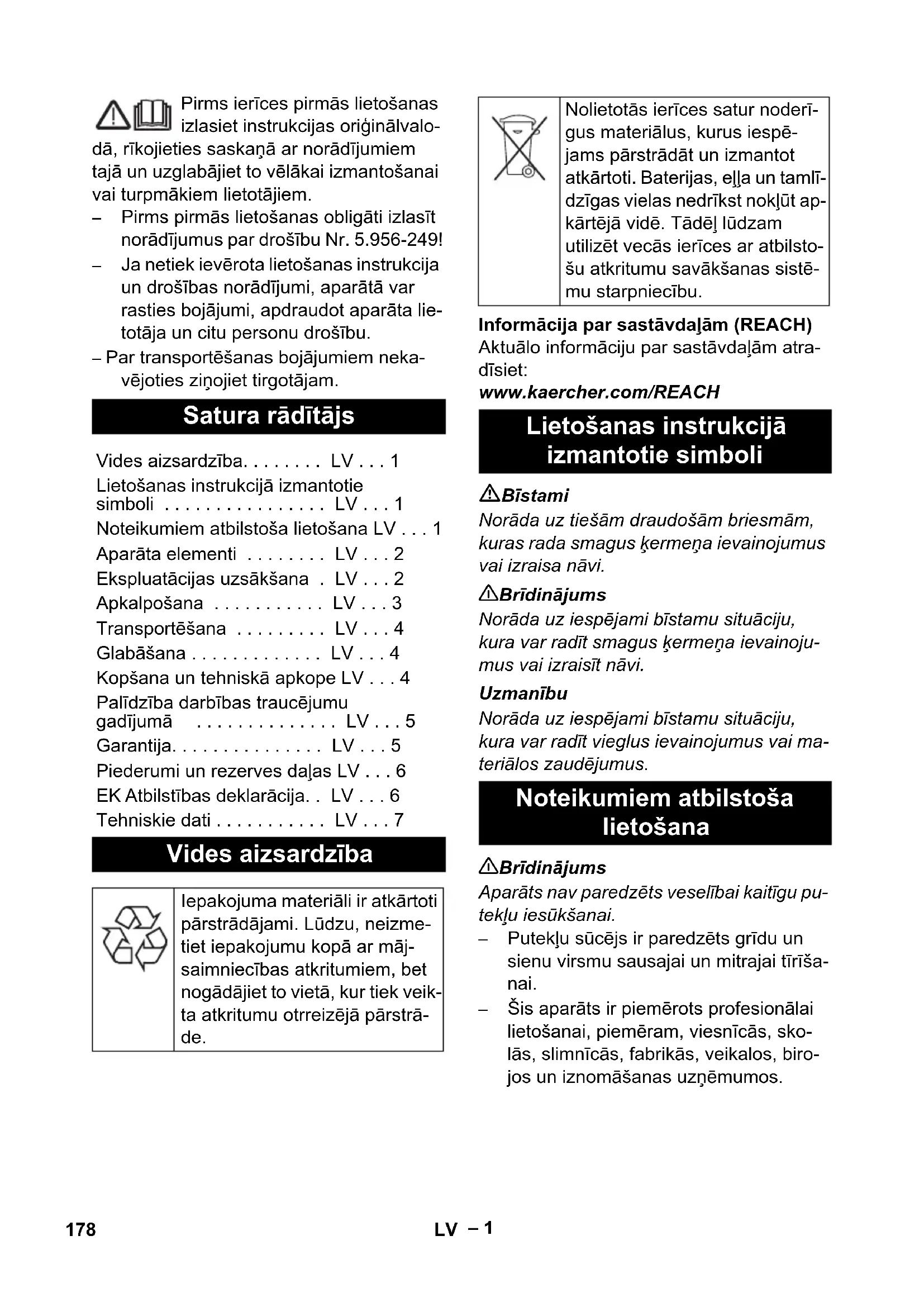

• Detaili nr.: Kaabli pikkus EU 6.649-915.0 10 m 177ET– 1 Pirms ierīces pirmās lietošanas izlasiet instrukcijas oriģinālvalo- dā, rīkojieties saskaņā ar norādījumiem tajā un uzglabājiet to vēlākai izmantošanai vai turpmākiem lietotājiem. – Pirms pirmās lietošanas obligāti izlasīt norādījumus par drošību Nr. 5.956-249! – Ja netiek ievērota lietošanas instrukcija un drošības norādījumi, aparātā var rasties bojājumi, apdraudot aparāta lie- totāja un citu personu drošību. – Par transportēšanas bojājumiem neka- vējoties ziņojiet tirgotājam. Informācija par sastāvdaļām (REACH) Aktuālo informāciju par sastāvdaļām atra- dīsiet: www.kaercher.com/REACH Bīstami Norāda uz tiešām draudošām briesmām, kuras rada smagus ķermeņa ievainojumus vai izraisa nāvi. 몇 Brīdinājums Norāda uz iespējami bīstamu situāciju, kura var radīt smagus ķermeņa ievainoju- mus vai izraisīt nāvi. Uzmanību Norāda uz iespējami bīstamu situāciju, kura var radīt vieglus ievainojumus vai ma- teriālos zaudējumus. 몇 Brīdinājums Aparāts nav paredzēts veselībai kaitīgu pu- tekļu iesūkšanai. – Putekļu sūcējs ir paredzēts grīdu un sienu virsmu sausajai un mitrajai tīrīša- nai. – Šis aparāts ir piemērots profesionālai lietošanai, piemēram, viesnīcās, sko- lās, slimnīcās, fabrikās, veikalos, biro- jos un iznomāšanas uzņēmumos. Satura rādītājs Vides aizsardzība
• LV Lietošanas instrukcijā izmantotie simboli p. 1
• LV p. 1
• Noteikumiem atbilstoša lietošana LV Aparāta elementi p. 1
• LV p. 2
• Ekspluatācijas uzsākšana . LV Apkalpošana p. 2
• LV Transportēšana p. 3
• LV Glabāšana p. 4
• LV p. 4
• Kopšana un tehniskā apkope LV Palīdzība darbības traucējumu gadījumā p. 4
• LV Garantija p. 5
• LV p. 5
• Piederumi un rezerves daļas LV EK Atbilstības deklarācija p. 6
• LV Tehniskie dati p. 6
• LV Vides aizsardzība Iepakojuma materiāli ir atkārtoti pārstrādājami. Lūdzu, neizme- tiet iepakojumu kopā ar māj- saimniecības atkritumiem, bet nogādājiet to vietā, kur tiek veik- ta atkritumu otrreizējā pārstrā- de. Nolietotās ierīces satur noderī- gus materiālus, kurus iespē- jams pārstrādāt un izmantot atkārtoti. Baterijas, eļļa un tamlī- dzīgas vielas nedrīkst nokļūt ap- kārtējā vidē. Tādēļ lūdzam utilizēt vecās ierīces ar atbilsto- šu atkritumu savākšanas sistē- mu starpniecību. Lietošanas instrukcijā izmantotie simboli Noteikumiem atbilstoša lietošana 178 LV– 2 1 Elektrodi 2Sūkšanas šļūtene 3 Vadāmais rokturis 4Sūkšanas galviņas fiksators 5 Starpgredzens 6 Ritenis 7 Ritošā daļa 8 Netīrumu tvertne 9Rāmja vadrullītis ar stāvbremzi 10 Sūkšanas galviņa 11 Netīrumu tvertnes vadrullītis 12 Sprausla grīdas tīrīšanai 13 Sūkšanas caurule 14 Nolaišanas mehānisma rokturis 15 Netīrumu tvertnes rokturis 16 Sūkšanas uzgalis 17 Filtra pārsegs 18 Šļūtenes un kabeļa āķis 19 Līkums 20 Elektrodu pagarinājums 21 Grozāmais slēdzis 22 Rokturis aparāta pārnēsāšanai 23 Grīdas sprauslas turētājs 24 Turētājs uzgalim savienojumu t īrīšanai 25 Sūkšanas cauruļu turētājs 26 Datu plāksnīte 27 Plakani salocītais filtrs. 28 Tīkla kabelis 29 Filtra tīrīšana – Tīrīšanas procesa vadības elementi ir dzelteni. – Apkopes un servisa vadības elementi ir gaiši pelēki. Uzmanību Sūkšanas procesa laikā nekad nedrīkst no- ņemt plakanrievu filtru. Pa sazemēto pieslēguma uzmavu tiek no- vadīti statiskie lādiņi. Tādējādi ar strāvu va- došiem piederumiem (opcija) tiek novērsta dzirksteļu veidošanās un strāvas triecieni. – Uzsūcot smalkus putekļus, papildus var izmantot atkritumu maisiņu (papildpiederums). Nofiksējiet stāvbremzi. Attēls Pavelciet nolaišanas mehānisma roktu- ri uz augšu. Tvertne tiek atbloķēta un nolaista uz leju. Attēls Izvelciet tvertni aiz roktura uz āru. Attēls Atkritumu maisiņu ielieciet tā, lai tas cie- ši piegultu tvertnes sienai un pamatnei. Uzlieciet atkritumu maisiņu uz tvertnes. Sekojiet, lai atkritumu maisiņš netiktu uzvilkts pāri tvertnes iestiprināšanas cil- pām. Ievietojiet tvertni atpakaļ un nofiksējiet ar nolaišanas mehānisma rokturi. 몇 Brīdinājums Saspiešanas risks! Nobloķēša- nas laikā nekādā gadījumā ne- likt rokas starp netīrumu tvertni un starpgredzenu vai pacelša- nas mehānisma tuvumā. Nobloķējiet tvert- ni, ar abām rokām pastumjot nolaišanas mehānisma rokturi. Aparāta elementi Krāsu marķējums Ekspluatācijas uzsākšana Antistatiskā sistēma Sausā sūkšana Atkritumu maisiņa ielikšana 179LV– 3 Attēls Demontējiet suku strēmeles. Iemontējiet gumijas mēlītes. Norāde: gumijas mēlīšu rievotajai malai jā- būt vērstai uz ārpusi. – Uzsūcot slapjus netīrumus, atkritumu maisiņš (papildpiederums) vienmēr ir jāizņem. Nofiksējiet stāvbremzi. Attēls Pavelciet nolaišanas mehānisma roktu- ri uz augšu. Tvertne tiek atbloķēta un nolaista uz leju. Attēls Izvelciet tvertni aiz roktura uz āru. Attēls Pabīdiet atkritumu maisiņu uz augšu. Utilizācijas maisiņu cieši noslēdziet ar aizvelkamo aizdari. Izņemiet atkritumu maisiņu. Utilizējiet atkritumu maisiņu saskaņā ar likumu noteikumiem. Ievietojiet tvertni atpakaļ un nofiksējiet ar nolaišanas mehānisma rokturi. 몇 Brīdinājums Saspiešanas risks! Nobloķēša- nas laikā nekādā gadījumā ne- likt rokas starp netīrumu tvertni un starpgredzenu vai pacelša- nas mehānisma tuvumā. Nobloķējiet tvert- ni, ar abām rokām pastumjot nolaišanas mehānisma rokturi. Uzmanību Ievērojiet notekūdeņu attīrīšanas vietējos noteikumus. – Uzsūcot slapjus netīrumus ar sprauslu mīkstu mēbeļu tīrīšanai vai spraugu tīrī- šanai vai, ja no kāda trauka tiek uzsūkts lielākoties ūdens, ieteicams atslēgt "Au- tomātisko filtra tīrīšanas" funkciju. – Sasniedzot maksimālo šķidruma līme- ni, aparāts automātiski atslēdzas. – Strāvu nevadošu šķidrumu gadījumā (piemēram, bora emulsija, eļļa un tauki) aparāts, piepildoties tvertnei, netiek atslēgts. Pastāvīgi jāpārbauda piepildījuma līmenis un savlaicīgi jā- iztukšo tvertne. – Pēc mitrās sūkšanas: Plakani salocīto filtru iztīriet ar filtra tīrīšanas sistēmu. Ar suku notīrīt elektrodus un elektrodu pa- garinājumus. Tvertni iztīriet ar mitru lu- patiņu un izžāvējiet. Attēls Sūkšanas šļūtene ir aprīkota ar atsperes aizspiedņu sistēmu. Var pieslēgt visas C- 40/C-DN-40 piederumu daļas. Pievienojiet kontaktspraudni kontakt- ligzdai. Ierīci ieslēgt ar grozāmo slēdzi. Ierīcei ir jauna veida dubultā filtra attīrīša- nas sistēma, kas ir īpaši efektīva, sūcot smalkus putekļus. Sūkšanas laikā plakani salocītais filtrs ik pēc 7,5 sekundēm tiek au- tom ātiski attīrīts ar strauju gaisa plūsmu (pulsējošs troksnis) Mitrā sūkšana Gumijas mēlīšu pielikšana Atkritumu maisiņa izņemšana Vispārīgā informācija Atsperes aizspiedņu savienojums Apkalpošana Grozāmais slēdzis – Ierīce IESLĒGTA – Filtra attīrīšanas sistē- ma IZSLĒGTA – Ierīce IZSLĒGTA – Ierīce IESLĒGTA – Filtra attīrīšanas sistē- ma IESLĒGTA Ierīces ieslēgšana Automātiskā filtra iztīrīšana 180 LV– 4 Ierīci izslēgt ar grozāmo slēdzi. Izņemt tīkla kontaktdakšu. Nofiksējiet stāvbremzi. Attēls Pavelciet nolaišanas mehānisma roktu- ri uz augšu. Tvertne tiek atbloķēta un nolaista uz leju. Attēls Izvelciet tvertni aiz roktura uz āru. Iztukšojiet tvertni. Ievietojiet tvertni atpakaļ un nofiksējiet ar nolaišanas mehānisma rokturi. 몇 Brīdinājums Saspiešanas risks! Nobloķēša- nas laikā nekādā gadījumā ne- likt rokas starp netīrumu tvertni un starpgredzenu vai pacelša- nas mehānisma tuvumā. Nobloķējiet tvert- ni, ar abām rokām pastumjot nolaišanas mehānisma rokturi. Aparātu no ārpuses un no iekšpuses iz- tīriet, to nosūcot un notīrot ar mitru lupa- tiņu. Attēls Sūkšanas šļūteni un tīkla kabeli uzgla- bājiet, kā norādīts attēlā. Novietojiet aparātu sausā telpā un no- drošiniet to pret neatļautu lietošanu. Uzmanību Savainošanās un bojājumu risks! Trans- portējot ņ emiet vērā aparāta svaru. Izņemiet sūkšanas cauruli ar grīdas sprauslu no turētāja. Lai to pārnestu, satveriet aparātu aiz roktura un aiz sūk- šanas caurules. Lai aparātu pārnestu, satveriet to aiz rāmja un bīdāmā roktura. Lai aparātu pārvietotu lielākos attālu- mos, velciet to aiz stumšanas roktura sev līdzi. Transportējot automašīnā, saskaņā ar spēkā esošajām direktīvām nodrošiniet aparātu pret izslīdēšanu un apgāšanos. Uzmanību Savainošanās un bojājumu risks! Uzglabā- jot ņemiet vēr ā aparāta svaru. Šo aparātu drīkst uzglabāt tikai iekštelpās. Bīstami Pirms visiem darbiem ar ierīci, izslēdziet ie- rīci un atvienojiet tīkla kontaktdakšu. Atveriet filtra pārsegu. Nomainiet plakanrievu filtru. Aizveriet filtra pārsegu, tam dzirdami ir jānofiksējas. Nofiksējiet stāvbremzi. Attēls Pavelciet nolaišanas mehānisma roktu- ri uz augšu. Tvertne tiek atbloķēta un nolaista uz leju. Attēls Izvelciet tvertni aiz roktura uz āru. Attēls Pabīdiet atkritumu maisiņu uz augšu. Utilizācijas maisiņu cieši noslēdziet ar aizvelkamo aizdari. Izņemiet atkritumu maisiņu. Utilizējiet atkritumu maisiņu saskaņā ar likumu noteikumiem. Attēls Jauno atkritumu maisiņu ielieciet tā, lai tas cieši piegultu tvertnes sienai un pa- matnei. Uzlieciet atkritumu maisiņu uz tvertnes. Sekojiet, lai atkritumu maisiņ š netiktu uz- vilkts pāri tvertnes iestiprināšanas cilpām. Ievietojiet tvertni atpakaļ un nofiksējiet ar nolaišanas mehānisma rokturi. Aparāta izslēgšana Pēc katras lietošanas Tvertnes iztukšošana Aparāta tīrīšana Aparāta uzglabāšana Transportēšana Glabāšana Kopšana un tehniskā apkope Plakanrievu filtra nomaiņa Atkritumu maisiņa nomaiņa 181LV– 5 몇 Brīdinājums Saspiešanas risks! Nobloķēša- nas laikā nekādā gadījumā ne- likt rokas starp netīrumu tvertni un starpgredzenu vai pacelša- nas mehānisma tuvumā. Nobloķējiet tvert- ni, ar abām rokām pastumjot nolaišanas mehānisma rokturi. Atbloķēt un noņemt sūkšanas galviņu. Elektrodus un spraugu starp elektro- diem iztīriet ar suku. Tīriet elektrodu pagarinājumus ar suku. Uzlikt un nofiksēt sūkšanas galviņu. Bīstami Pirms visiem darbiem ar ierīci, izslēdziet ie- rīci un atvienojiet tīkla kontaktdakšu. Pārbaudiet energoapgādes kontaktligz- du un drošinātāju. Pārbaudiet ierīces tīkla kabeli, kontakt- dakšu, elektrodus un elektrodu pagari- nājumus. Ieslēdziet ierīci. Iztukšojiet tvertni. Izslēdziet ierīci un pagaidiet 5 sekun- des, pēc 5 sekundēm ieslēdziet no jau- na. Elektrodus un spraugu starp elektro- diem iztīriet ar suku. Tīriet elektrodu pagarinājumus ar suku. Likvidējiet aizsērējumus sūkšanas sprauslā, sūkšanas caurulē, sūkšanas šļūtenē vai plakanrievu filtrā. Nomainiet pilno atkritumu maisiņu (pa- pildpiederums). Pareizi nofiks ējiet filtra pārsegu. Nomainiet plakanrievu filtru. Pārbaudiet plakanrievu filtra pareizu montāžas pozīciju. Nomainiet plakanrievu filtru. Elektrodus un spraugu starp elektro- diem iztīriet ar suku. Tīriet elektrodu pagarinājumus ar suku. Pastāvīgi pārbaudiet strāvu nevadošo šķidrumu uzpildes līmeni. Nav pievienota sūkšanas šļūtene. Informējiet klientu dienestu. Informējiet klientu dienestu. Katrā valstī ir spēkā mūsu uzņēmuma atbil- dīgās sabiedrības izdotie garantijas nosa- cījumi. Garantijas termiņa ietvaros iespējamos Jūsu iekārtas darbības traucē- jumus mēs novērsīsim bez maksas, ja to p. 7

ēlonis ir materiāla vai ražošanas defekts. Garantijas remonta nepieciešamības gadī- jumā ar pirkumu apliecinošu dokumentu griezieties pie tirgotāja vai tuvākajā pilnva- rotajā klientu apkalpošanas dienestā. Elektrodu un elektrodu pagarinājumu tīrīšana Palīdzība darbības traucējumu gadījumā Sūkšanas turbīna nedarbojas Sūkšanas turbīna atslēdzas Sūkšanas turbīnu pēc tvertņu iztukšošanas nevar iedarbināt Iesūkšanas spēks samazinās Putekļu izplūde sūkšanas procesa laikā Nenostrādā automātiskā atslēgšanās sistēma (mitrā tīrīšana) Nedarbojas automātiskā filtru tīrīšana Nevar atslēgt automātisko filtru tīrīšanu Nevar ieslēgt automātisko filtru tīrīšanu Garantija 182 LV– 6 – Drīkst izmantot tikai ražotājfirmas atļau- tos piederumus un rezerves daļas. Ori- ģinālie piederumu un oriģinālās rezerves daļas garantē to, ka aparātu var ekspluatēt droši un bez traucēju- miem. – Visbiežāk pieprasīto rezerves daļu klās- tu Jūs atradīsiet lietošanas rokasgrā- matas galā. – Turpmāko informāciju par rezerves da- ļām Jūs saņemsiet saitā www.kaerc- her.com, sadaļā Service. Ar šo mēs paziņojam, ka turpmāk minētā iekārta, pamatojoties uz tās konstrukciju un izgatavošanas veidu, kā arī mūsu apgrozī- bā laistajā izpildījumā atbilst ES direktīvu attiecīgajām galvenajām drošības un vese- lības aizsardzības prasībām. Iekārtā izda- rot ar mums nesaskaņotas izmaiņas, šis paziņojums zaudē savu spēku. 5.957-701 Apakšā parakstījušās personas rīkojas uz- ņēmuma vadības uzdevumā un pēc tās pilnvarojuma. Par dokumentāciju sastādīšanu atbildīgā persona: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tālr.: +49 7195 14-0 Fakss: +49 7195 14-2212 Winnenden, 2010/07/14 Piederumi un rezerves daļas EK Atbilstības deklarācija Produkts: Putekļsūcējs sauso un mitro netīrumu sūkšanai Tips: 1.667-xxx Attiecīgās ES direktīvas: 2006/42/EK (+2009/127/EK) 2004/108/EK Piemērotās harmonizētās normas: EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997+A1: 2001+A2: 2008 EN 60335–1 EN 60335–2–69 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Izmantotie valsts standarti:

CEO Head of Approbation 183LV– 7 Tehniskie dati NT 55/2 Tact² Me I Barošanas tīkla spriegums V 220-240 Frekvence Hz 50/60 Maks. jauda W 2760 Nominālā jauda W 2400 Tvertnes tilpums l 55 Iepildāmais šķidruma daudzums l 50 Gaisa daudzums (maks.) l/s 2x 74 Zemspiediens (maks.) kPa (mbar) 25,4 (254) Aizsardzība -- IPX4 Aizsardzības klase -- I Sūkšanas šļūtenes pieslēgums (C-DN/C-ID) mm 40 Garums x platums x augstums mm 710 x 570 x 1070 Tipiskā darba masa kg 43 Apkārtējā temperatūra (maks.) °C +40 Saskaņā ar EN 60335-2-69 aprēķinātās vērtības. Skaņas spiediena līmenis L

dB(A) 73 Nenoteiktība K

dB(A) 1 Plaukstas-rokas vibrācijas lielums m/s

<2,5 Nenoteiktība K m/s
