LIETOŠANAS INSTRUKCIJA HD 8184 M Cage Kärcher

Vispārīgas norādes 157

Noteikumiem atbilstoša lietošana.... 157

Vides aizsardzība 157

Drošības norādes 157

Vadības elementi.... 157

Krāsu markējums 158

Izpakošana 158

Piederumu montāža.... 158

Ekspluatācijas uzsākšana.... 158

Apkalpošana 158

Pārtraukt ekspluatāciju.... 159

Ekspluatācijas pabeigšana.... 159

lerīces glabāšana.... 159

Pretaizsalšanas funkcija.... 159

Transportēšana 159

Uzglabāšana 159

Kopšana un apkope 159

Palīdzība traucējumu gadījumā.... 160

Piederumi un rezerves dałas.... 160

Garantija.... 160

Tehniskie dati 160

ES atbilstības deklarācija.... 162

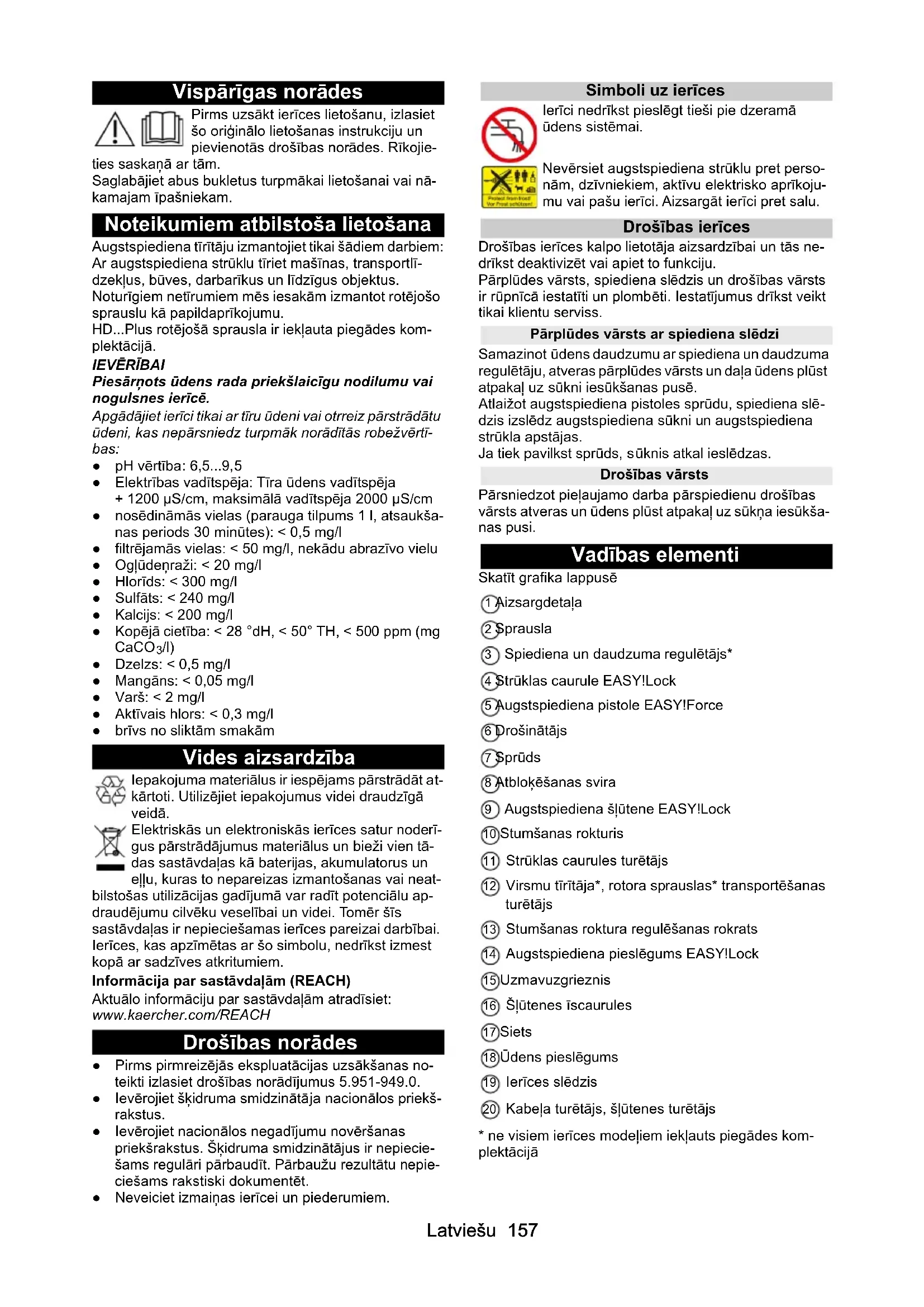

Vispārīgas norādes

Pirms uzsākt ierīces lietošanu, izlasiet šo originālo lietošanas instrukciju un pievienotās drošības norādes. Rīkojie-

ties saskaṇā ar tām.

Saglabājiet abus bukletus turpmākai lietošanai vai nā-kamajam īpašniekam.

Noteikumiem atbilstoša lietošana

Augstspiediena tīrītāju izmantojiet tikai šādiem darbiem:

Ar augstspiediena strūklu tīriet mašīnas, transportlī-dzekļus, būves, darbarīkus un līdzīgus objektus.

Noturīgiem netīrumiem mēs iesakām izmantot rotējošo sprauslu kā papildaprīkojumu.

HD...Plus rotējošā sprausla ir iekļauta piegādes komplektācijā.

IEVĚRĪBAI

Piesārņots ūdens rada priekšlaicīgu nodilumu vai nogulsnes ierīcē.

Apgādājiet ierīci tikai ar tīru ūdeni vai otrreiz pārstrādātu ūdeni, kas nepārsniedz turpmāk norādītās robežvērtības:

• pH vērtība: 6,5...9,5
- Elektrības vadītspēja: Tīra ūdens vadītspēja + 1200 μS/cm, maksimālā vadītspēja 2000 μS/cm
- nosēdināmās vielas (parauga tilpums 1 l, atsaukšanas periods 30 minūtes): < 0,5 mg/l
- filtrējamās vielas: < 50 mg/l, nekādu abrazīvo vielu
- Oglūdeņraži: < 20 mg/l
• Hlorids: < 300 mg/l
• Sulfāts: < 240 mg/l
• Kalcijs: < 200 mg/l
- Kopējā cietība: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)
• Dzelzs: < 0,5 mg/l
• Mangāns: < 0,05 mg/l
- Varš: < 2 mg/l
• Aktīvais hlors: < 0,3 mg/l
• brīvs no sliktām smakām

Vides aizsardzība

lepakojuma materiālus ir iespējams pārstrādāt at-kārtoti. Utilizējiet iepakojumus videi draudzīgā veidā.

Elektriskās un elektroniskās ierīces satur noderīgus pārstrādājumus materiālus un bieži vien tādas sastāvdalas kā baterijas, akumulatorus un ellu, kuras to nepareizas izmantošanas vai neatbilstošas utilizācijas gadījumā var radīt potenciālu ap-draudējumu cilvēku veselībai un videi. Tomēr šīs sastāvdaļas ir nepieciešamas ierīces pareizai darbībai. Ierīces, kas apzīmētas ar šo simbolu, nedrīkst izmest kopā ar sadzīves atkritumiem.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaḥām atradīsiet: www.kaercher.com/REACH

Drošības norādes

• Pirms pirmreizējās ekspluatācijas uzsākšanas noteikti izlasiet drošības norādījumus 5.951-949.0.
• levērojiet škīdruma smidzinātāja nacionālos priekš-rakstus.
• levērojiet nacionālos negadījumu novēršanas priekšrakstus. Šķidruma smidzinātājus ir nepieciešams regulāri pārbaudīt. Pārbaužu rezultātu nepieciešams rakstiski dokumentēt.
• Neveiciet izmainas ierīcei un piederumiem.

Simboli uz ierīces

lerīci nedrīkst pieslēgt tieši pie dzeramā ūdens sistēmai.

Nevērsiet augstspiediena strūklu pret personām, dzīvniekiem, aktīvu elektrisko aprīkojumu vai pašu ierīci. Aizsargāt ierīci pret salu.

Drošības ierīces

Drošības ierīces kalpo lietotāja aizsardzībai un tās nedrīkst deaktivizēt vai apiet to funkciju.

Pārplūdes vārsts, spiediena slēdzis un drošības vārsts ir rūpnīcā iestatīti un plombēti. Iestatījumus drīkst veikt tikai klientu serviss.

Pārplūdes vārsts ar spiediena slēdzi

Samazinot ūdens daudzumu ar spiediena un daudzuma regulētāju, atveras pārplūdes vārsts un daļa ūdens plūst atpakaļ uz sūkni iesūkšanas pusē.

Atlaižot augstspiediena pistoles sprūdu, spiediena slēdzis izslēdz augstspiediena sūkni un augstspiediena strūkla apstājas.

Ja tiek pavilkst sprūds, sūknis atkal ieslēdzas.

Drošības vārsts

Pārsniedzot pieļaujamo darba pārspiedenu drošības vārsts atveras un ūdens plūst atpakaļ uz sūkņa iesūkšanas pusi.

Vadības elementi

Skatīt grafika lappusē

① Aizsargdetała
② Sprausla
③ Spiediena un daudzuma regulētājs*
④ Strūklas caurule EASY!Lock
⑤ Augstspiediena pistole EASY!Force
⑥ Drošinātājs

⑦ Sprūds

⑧ Atblokēšanas svira

⑨ Augstspiediena šljutene EASY!Lock

10 Stumšanas rokturis

⑪ Strūklas caurules turētājs

⑫ Virsmu tīrītāja*, rotora sprauslas* transportēšanas turētājs

⑬ Stumšanas roktura regulēšanas rokrats

⑭ Augstspiediena pieslēgums EASY!Lock

15 Uzmavuzgrieznis

⑯ Šlūtenes īscaurules

⑰Siets

⑱Ūdens pieslēgums

19 lerīces slēdzis

20 Kabeļa turētājs, šļūtenes turētājs

* ne visiem ierīces modeliem iekļauts piegādes komplektācijā

Krāsu markējums

• Tīrīšanas procesa vadības elementi ir dzelteni.
• Apkopes un servisa vadības elementi ir gaiši pelēki.

Izpakošana

1. Izpakojot pārbaudīt paciņas saturu.
2. Ja konstatēti bojājumi, kas radušies transportēšanas laikā, nekavējoties informējiet izplatītāju.

Piederumu montāža

Norādījum

EASY!Lock sistēmas ātrā savienojuma vītne nodrošina ātru un drošu komponentu savienojumu tikai ar vienu apgriezienu.

1. Uzspraudiet augstspiediena sprauslu uz strūklas caurules.
2. Uzskrūvējiet uzmavuzgriezni un pievelciet ar roku (EASY!Lock).
3. Savienojiet strūklas cauruli ar augstspiediena pistoli un pievelciet ar roku (EASY!Lock). Attēls A
4. Uzstādiet stumšanas rokturi. Attēls B

Uzstādīt augstspiediena šlūteni

1. Savienojiet ierīces augstspiediena šlūteni ar augstspiediena pistoli un augstspiediena pieslēgumu un pievelciet ar roku (EASY!Lock).

Ekspluatācijas uzsākšana

Strāvas pieslēgums

⚠BĪSTAMI

Strāvas trieciena radīti savainojuma draudi

Ar spraudna starpniecibu savienojiet ierici ar elektribas tiklu. Nepärtraucams savienojums ar strāvas tiklu nav atļauts. Spraudnis ir paredzēts atvienošanai no strāvas. Pieslēguma vērtības skatīt uz tipa datu plāksnītes vai tehniskajos datos.

1. Notiniet tīkla kabeli un izvietojiet uz zemes.
2. lespraudiet tīkla spraudni kontaktligzdā.

Üdens pieslēgums

Pieslēgums pie ūdens vada

⚠ BRĪDINĀJUMS

Veselības apdraudējums, kuru rada netīra ūdens atplūde dzeramā ūdens tīklā.

levērojiet ūdensapgādes noteikumus.

Saskaṇā ar spēkā esošajiem noteikumiem ierīci nekad nedrīkst ekspluatēt pie dzeramā ūdens tīkla bez sistēmas atdalītāja. Izmantojiet KÄRCHER sistēmas atdalītāju vai kādu citu sistēmas atdalītāju, kas atbilst EN 12729, tips BA. Caur sistēmas atdalītāju izplūdušais ūdens tiek atzīts par nedzeramu. Vienmēr pieslēdziet sistēmas atdalītāju pie ūdens apgādes sistēmas, nekad tieši pie ierīces ūdens pieslēgvietas.

1. Pārbaudīt ūdens apgādes pieplūdes spiedienu, pieplūdes temperatūru un pieplūdes daudzumu. Prasības skatiet nodalā “Tehniskie dati”.
2. Ierīces sistēmas atdalītāju un ūdens pieslēgvietu savienot ar šļūteni (minimālais garums 7,5 m, mini-mālais diamets 1"). Pieplūdes šļūtene nav iekļauta piegādes komplektācijā.
3. Atveriet ūdens pieplūdi.

Üdeni iesükt no tvertnes

1. Sūkšanas šljūteni (pasūt. Nr. 4.440-207.0) un filtru (pasūt. Nr. 4.730-012.0) pieskrūvēt pie ūdens pieslēgvetas.
2. Atgaisot ierīci.

Atgaisot ierīci

1. Noskrūvēt strūklas caurules sprauslu.
2. Laujiet ierīcei darboties, līdz ūdens izplūst bez burbulīšiem.
3. Ja radušas atgaisošanas problēmas laujiet ierīcei 10 sekundes darboties, tad izslēdziet. Vairākas reizes atkārtojiet procesu.
4. Izslēdziet ierīci.
5. Uzskrūvējiet atpakal sprauslu.

Apkalpošana

⚠BĪSTAMI

Augustspiediena üdens strūklas radīti savainojuma draudi

Nekad nenofiksējiet sprūdu un fiksācijas sviru ekspluatācijas pozīcijā.

Neizmantojiet augstspiediena pistoli, ja ir bojāta fiksācijas svira.

Pirms uzsākat darbus pie ierīces, pabīdiet uz priekšu augstspiediena pistoles drošinātāju.

Augustspiediena pistoles atvēršana/aizvēršana

1. Atveriet augstspiediena pistoli: Aktivizējiet fiksācijas sviru un sprūdu.
2. Aizveriet augstspiediena pistoli: Atlaidiet fiksācijas sviru un sprūdu.

Ekspluatācija ar augstspiedienu

lerīci iespējams ekspluatēt vertikālā vai horizontālā po-zīcijā.

Norādījum

Ierīce ir aprīkota ar spiediena slēdzi. Motors sāk darbību tikai tad, kad ir atvērta augstspiediena pistole.

1. lestatiet ierīces slēdzi uz "l".
2. Atblokējiet augstspiediena pistoli, šim nolūkam pa-bīdiet augstspiediena pistoles drošinātāju uz aizmuguri.
3. Atveriet augstspiediena pistoli.
4. lerīcei ar spiediena un daudzuma regulētāju: iesta- tiet darba spiedienu, pagriežot spiediena un daudzuma regulētāju.

Ekspluatācija ar tīrīšanas līdzekliem

Norādījum

Ekspluatācijai ar tīrīšanas līdzekli ir nepieciešams putu uzgaļa trauks (papildaprīkojums).

BRÍDINÁJUMS

Veselības apdraudējums, kuru rada nepareiza apiešanās ar tīrīšanas līdzekliem

levērojiet uz tīrīšanas līdzekļa dotos drošības norādīju- mus.

IEVĚRĪBAI

Nepiemēroti tīrīšanas līdzekļi var radīt ierīces un tīrāmā objekta bojājumus.

Izmantojiet tikai KÄRCHER atzītus tīrīšanas līdzekļus. leverojiet tīrīšanas līdzeklim pievienotos dozēšanas ieteikumus un norādes.

Lai saudzētu vidi, izmantojiet tīrīšanas līdzekli taupīgi. KÄRCHER tīrīšanas līdzekļi garantē darbību bez traucējumiem. Lūdzu, konsultējieties vai pieprasiet mūsu katalogu vai mūsu tīrīšanas līdzekļu informācijas lapas.

Attêls C

① Putu sprausla
②Tvertne
③ Diafragmas komplekts Tīrīšanas līdzekļa piejaukums: 3 = augsts, 2 = vidējs, 1 = zems
④ Sūkšanas šljutene
⑤ Augstspiediena pistole EASY!Force

1. Noskrūvējiet tvertni.
2. Sūkšanas šlūtenē iespraudiet vēlamo diafragmu.
3. Tvertnē iepildiet tīrīšanas līdzekli.
4. Tvertni pieskrūvējiet pie putu sprauslas.
5. Noņemiet strūklas cauruli no augstspiediena pistoles.
6. Pieslēdziet putu sprauslu augstspiediena pistolei un pievelciet ar roku.
7. Uzsāciet augstspiediena tīrītāja ekspluatāciju.

leteicamā tīrīšanas metode

1. Tīrīšanas līdzekli taupīgi uzsmidzināt uz sausas virsmas un laut iedarboties (nelaut nožūt).
2. Lielākos netīrumus noskalot ar augstspiediena strūklu.

Putu uzgaļa skalošana

Putu uzgali pēc lietošanas nepieciešams izskalot, lai izvairītos no tīrīšanas līdzekļa nogulsnēm.

1. Noskrūvēt tvertni.
2. Tīrīšanas līdzekļa pārpalikumu ieliet atpakaļ piegādes iepakojumā.
3. Piepildiet tvertni ar tīru ūdeni.
4. Tvertni pieskrūvēt pie putu sprauslas.
5. Ekspluatējiet putu sprauslu apm. 1 minūti, lai izskalotu tīrīšanas līdzekļa atliekas.
6. Iztukšot tvertni.

Pārtraukt ekspluatāciju

1. Aizvērt augstspiediena pistoli, ierīce izslēdzas.
2. Nofiksēt augstspiediena pistoli, šīm nolūkam drošinātāju pabīdīt uz priekšu.

Norādījum

Izslēdzot ierīci ūdens spiediens samazinās par apm. 70%. Tādējādi pazeminās augstspiediena pistoles darba spēks un palielinās ierīces ilgmūžīgums.

Ekspluatācijas turpināšana

1. Atblokēt augstspiediena pistoli, šim nolūkam drošinātāju pabīdīt uz aizmuguri.
2. Atvērt augstspiediena pistoli, ierīce atkal ieslēdzas.

Ekspluatācijas pabeigšana

1. Aizveriet üdens pieplüdi.
2. Atveriet augstspiediena pistoli.
3. Pagrieziet ierīces slēdzi uz “l” un Įaujiet ierīcei 5 līdz 10 sekundes darboties.
4. Aizveriet augstspiediena pistoli.
5. lerīces slēdzi pagriezt uz "0/OFF" (izsl.).
6. Tīkla spraudni no rozetes atvienot tikai ar sausām rokām.
7. Atvienot ūdens pieplūdi.
8. Atvērt augstspiediena pistoli, līdz ierīce ir bez spiediena.
9. Nofiksēt augstspiediena pistoli, šīm nolūkam drošinātāju pabīdīt uz priekšu.

lerīces glabāšana

1. Novietojiet strūklas cauruli ar augstspiediena pistoli uz strūklas caurules turētājiem.
2. Aptiniet tīkla kabeli ap kabeļa/šļūtenes turētāju.
3. Uztiniet augstspiediena šlūteni, pārkariniet pāri kabela/šlūtenes turētājam.

Pretaizsalšanas funkcija

IEVĚRĪBAI

Sals iznīcina ierīci, no kuras nav pilnībā iztukšots ūdens.

Uzglabājiet ierīci vietā, kur sals neiekļūst.

Ja nav iespējams nodrošināt uzglabāšanu pret salu drošā vietā:

1. Nolaidiet üdeni.
2. Izlaidiet caur ierīci komerciāli pieejamu antifrīzu.
3. Laut ierīcei darboties maks. 1 minūtes, līdz sūknis un caurulvadi ir tukši.

Norādījum

Izmantojiet komerciāli pieejamu antifrīzu uz glikola bāzes, kas paredzēts mehāniskajiem transportlīdzekļiem. levērot antifrīza ražotāja lietošanas noteikumus.

Transportēšana

⚠UZMANĪBU

Savainojuma draudi, bojājumu risks

Transportēšanas laikā ņemiet vērā ierīces svaru.

IEVĚRĪBAI

Bojājumu risks

Aizsargājiet augstspiediena pistoles sprūdu pret bojāju-miem.

1. Transportējot lielākos attālumos, velciet ierīci aiz stumšanas roktura.
2. Kāpjot pa kāpnēm, velciet ierīci uz augšu pakāpienu pēc pakāpiena.
3. Pārvadājot transportlīdzeklos, nodrošiniet ierīci pret slīdēšanu un apgāšanos atbilstoši attiecīgajām spēkā esošajām direktīvām.

Virsmu tīrītāja vai rotora sprauslas transportēšanas turētājs

1. Uzspraudiet virsmu tīrītāja vai rotera sprauslas pieslēguma īscauruli uz transportēšanas turētāja, kas atrodas pie caurules rāmja.
2. Uzskrūvējiet uzmavuzgriezni ar aptuveni 1 apgriezienu.

Uzglabāšana

⚠UZMANÍBU

Savainojuma draudi, bojājumu risks.

Uzglabājot ṣemiet vērā ierīces svaru.

1. lerīci uzglabājiet tikai iekštelpās.

Kopšana un apkope

⚠BİSTAMI

Savainošanās risks nejauši iedarbinātas ierīces un strāvas trieciena rezultātā.

Pirms jebkuru darbu veikšanas izslēdziet ierīci un atvie- nojiet tikla spraudni.

Drošības pārbaude /apkopes līgums

Ar savu izplatītāju Jūs varat vienoties par regulāru drošības pārbaudi vai noslēgt apkopes līgumu. Lūdzu, konsultējieties.

Pirms katras ekspluatācijas

1. Pārbaudīt, vai pieslēguma kabelis nav bojāts, bojātu kabeli nekavējoties ľaut nomainīt kvalificētam klientu servisam vai elektrikim.
2. Pārbaudīt, vai augstspiediena šlūtene nav bojāta, bojātu augstspiediena šlūteni nekavējoties nomainīt.
3. Pārbaudiet ierīces hermētiskumu. 3 ūdens pilieni minūtē ir pieļaujami. Ja novērojams izteiktāks nehermētiskums, sazinieties ar klientu servisu.

Katru nedēlu

1. Iztīrīt sietu ūdens pieslēgumā.

Iztīrīt sietu ūdens pieslēgumā

1. Noskrūvēt uzmavuzgriezni.
2. Izvilkt šlūteņu īscaurules ar sietu.
3. Sietu ārēji notīrīt un noskalot.
   Norādījums: Pieslēgšanai ierīcē izvietot šlūtenes īscaurułu seškantes.
4. levietot šlūteņu īscaurules ar sietu.
5. Pievilkt uzmavuzgriezni.

Ik pēc 500 darba stundām, vismaz reiz gadā

1. lerīces apkopi laut veikt klientu servisam.

2. Ellas nomaina.

Ellas nomaina

Norādījum

1. Izskrūvējiet 4 skrūves.
2. Nonemiet ierīces pārsegu. Attēls D
3. Palieciet ellas novades šlūteni uz leju un turiet to virs ellas savākšanas tvertnes.
4. Izvelciet aizbāzni no ellas novades šlūtenes.
5. Nonemiet vāku.
6. Iznemiet no ellas tvertnes putuplastu.
7. Pagaidiet, līdz ellā pilnībā ir iztecējusi. Attēls E
8. lespraudiet aizbāzni ellas novades šlūtenē.
9. Palieciet e'llas novades šlūteni uz augšu un nofiksē-jiet.
10. Uzpildiet nomērīto ellas daudzumu.
11. levietojiet ellas tvertnē putuplastu.
12. Uzlieciet vāku un stingri piespiediet. Attēls F

Palīdzība traucējumu gadījumā

⚠BİSTAMI

Savainošanās risks nejauši iedarbinātas ierīces un strāvas trieciena rezultātā.

Pirms jebkuru darbu veikšanas izslēdziet ierīci un atvie- nojiet tīkla spraudni.

Elektriskās daļas drīkst pārbaudīt un remontēt tikai autorizēts klientu serviss.

Traucējumu gadījumā, kas šajā nodalā nav minēti, šaubu gadījumā un pēc skaidrām norādēm uzmeklējiet autorizētu klientu servisu.

lerīci nav iespējams iedarbināt

• Pārbaudiet, vai pieslēguma kabelis nav bojāts.
• Pārbaudiet tīkla spriegumu.
  Ja ierīce ir pārkarsusi:
  a lestatiet ierīces slēdzi uz "0".
  b Laujiet ierīcei vismaz 15 minūtes atdzist.
  c lestatiet ierīces slēdzi uz "1".

- Ja konstatēti elektriski bojājumi, sazinieties ar klientu servisu.

lerīce nespēj sasniegt nepieciešamo spiedienu

• Kontrolēt sprauslu izmēru, nepieciešamo izmēru skatīt nodalā “Tehniskie dati”.
• lerīces atgaisošana, skatīt nodalų “lerīces atgaisošana”.
• Iztīrīt sietu ūdens pieslēgumā.
• Pārbaudīt ūdens pieplūdes daudzumu, nepieciešamo daudzumu skatīt nodalā “Tehniskie dati”.
• lztīriet sprauslu.
• Nepieciešamības gadījumā uzmeklējiet klientu servisu.

Sūknis nav hermētisks

Līdz pat 3 pilienu ūdens noplūde minūtē ir pieļaujama.

- Ja novērojams izteiktāks nehermētiskums, ľaujiet klientu servisam veikt pārbaudi.

Sūknis uzrāda darbības traucējumus

• Pārbaudiet ūdens pievades hermētiskumu.
• lerīces atgaisošana, skatīt nodalu “lerīces atgaisošana”.
• Nepieciešamības gadījumā uzmeklējiet klientu servisu.

Tīrīšanas līdzekļa piemaisījums ir pārāk mazs

• Uzpildīt putu sprauslas trauku.
• Sūkšanas šlūtenei uzsprast lielāku diafragmu.
• Pārbaudīt, vai uz sūkšanas šlūtenes un putu sprauslas nav izveidojušās tīrīšanas līdzekļa nogulsnes. Nogulsnes notīrīt ar remdenu ūdeni.

Piederumi un rezerves daļas

Izmantot tikai oriğinâlos piederumus un oriğinâlãs rezerves daļas, jo tie garantē drošu un nevainojamu ierīces darbību.

Informāciju par piederumiem un rezerves daļām skatīt www.kaercher.com.

Garantija

Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sabiedrības izdotie garantijas nosacījumi. Garantijas termiņa ietvaros iespējamos Jūsu iekārtas darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis ir materiāla vai ražošanas defekts. Garantijas remonta nepieciešamības gadījumā ar pirkumu apliecinošu dokumentu griezieties pie tirgotāja vai tuvākajā pilnvarotajā klientu apkalpošanas dienestā.

(Adresi skatīt aizmugurē)

Tehniskie dati

	HD 6/15 M Cage	HD 6/15 M Cage	HD 6/16-4 M Cage	HD 7/12-4 M Cage
Valstij piesaistītais variants
Valsts EU CH EU GB
Strāvas pieslēgums
Tīkla spriegums V 230 230 230 230-240

				HD 6/15 M Cage	HD 6/15 M Cage	HD 6/16-4 M Cage	HD 7/12-4 M Cage
Fāz	e		~	1	1	1	1
F	r	e	k	v	e	n	c
Pieslēguma jauda kW 3,1 2,3 3,3 3,1
Drošinātāja veids IPX5 IPX5 IPX5 IPX5
Tīkla drošinātājs (inertais)			A	16	10	16	13
Pagarinājuma kabelis, 30 m			mm^2	2,5 2,5 2,5 2,5
Ūdens pieslēgums
Pieplūdes spiediens (maks.)			MPa	1	1	1	1
Pievades temperatūra (maks.)			°C	60	60	60	60
Pieplūdes daudzums (min.)			l/min	13	13	13	13
lesūkšanas augstums (maks.)			m	0,5	0,5	0,5	0,5
Ierīces veiktspējas dati
Standarta sprauslas lielums				033	038	034	045
Darba spiediens			MPa	15	12	16	12
Darba pārspiediens (maks.)			MPa	22,5	18	24	18
Padeves apjoms, ūdens			l/min	9,3	9,6	9,9	11,7
Augustspiediena pistoles atsitiena spēks			N	28,6	28,6	30,0	29,5
Izmēri un svars
Raksturīgais ekspluatācijas svars			kg	33	33	42	43
Garums			mm	460	460	460	460
Platums			mm	420	420	420	420
Augstums			mm	970	970	970	970
Ellas daudzums			l	0,25	0,25	0,35	0,35
Ellas veids			Tips	15W40	0W40	0W40	0W40
Aprēkinātās vērtības saskaņā ar EN 60335-2-79
Roku-plaukstu vibrācijas vērtība			m/s^2	2,4 2,4 2,8 2,8
Nedrošības faktors K			m/s^2	0,7 0,7 0,9 0,9
Trokšņa spiediena līmenis			dB(A)	74	74	74	72
Nedrošības faktors K_pA			dB	(	A)	3	3
Trokšņa intensitātes līmenis L_WA + Nedrošī-bas faktors K_WA				B	(	A)	9

				HD 7/14-4 M Cage	HD 7/16-4 M Cage	HD 7/17 M Cage	HD 8/18-4 M Cage
Valstij piesaistītais variants
Valsts				EU EU EU EU
Strāvas pieslēgums
Tīkla spriegums			V	230	400	400	400
Fāz	e		~	1	3	3	3
F	r	e	k	v	e	n	c
Pieslēguma jauda kW 3,4 4,2 4,2 4,6
Drošinātāja veids IPX5 IPX5 IPX5 IPX5
Tīkla drošinātājs (inertais)			A	16	16	16	16
Pagarinājuma kabelis, 30 m			mm2	2,5 2,5 2,5 2,5
Ūdens pieslēgums
Pieplūdes spiediens (maks.)			MPa	1	1	1	1
Pievades temperatūra (maks.)			°C	60	60	60	60
Pieplūdes daudzums (min.)			l/min	15	15	15	16

		HD 7/14-4 M Cage	HD 7/16-4 M Cage	HD 7/17 M Cage	HD 8/18-4 M Cage
lesūkšanas augstums (maks.) m 0,5 0,5 0,5 0,5
Ierīces veiktspējas dati
Standarta sprauslas lielums 043 042 040 042
Darba spiediens MPa 14 16 17 18
Darba pārspiediens (maks.) MPa 21 24 25,5 27
Padeves apjoms, ūdens l/min 11,5 11,6 11,6 12,5
Augstspiediena pistoles atsitiena spēks	N	32,3	34,5	35,5	41,8
Izmēri un svars
Raksturīgais ekspluatācijas svars	kg	42	43	36	45
Garums	mm	460 460 460 460
Platums	mm	420 420 420 420
Augstums	mm	970 970 970 970
Ellas daudzums	l	0,35	0,35	0,20	0,35
Ellas veids	Tips	0W40	SAE 90	SAE 90	SAE 90
Aprēkinātās vērtības saskaņā ar EN 60335-2-79
Roku-plaukstu vibrācijas vērtība	m/s^2	2,7 2,4 3,0 2,3
Nedrošības faktors K	m/s^2	0,8 0,7 0,8 0,7
Trokšņa spiediena līmenis	dB(A)	68	70	79	75
Nedrošības faktors K_pA	dB(A)	3	3	3	3
Trokšņa intensitātes līmenis L_WA + Nedrošī-bas faktors K_WA	dB(A)	84	86	95	92

Paturētas tiesības uz tehniskajām izmainām.

ES atbilstības deklarācija

Ar šo mēs paziņojam, ka turpmāk tekstā minētās iekārtas projekts un konstrukcija, kā arī mūsu izgatavotais modelis atbilst ES direktīvu drošības un veselības pamatprasībām. Veicot ar mums nesaskaņotas izmaiņas iekārtas uzbūvē, šī deklarācija zaudē savu spēku.

Produkts: Augstspiediena tīrītājs

Tips: 1.150-xxx

Tips: 1.151-xxx

Tips: 1.524-xxx

Attiecīgās ES direktīvas

2000/14/EK

2006/42/EK (+2009/127/EK)

2011/65/ES

2014/30/ES

2009/125/EK

Piemērotā(-s) regula(-s)

(EU) 2009/1781

Piemērotās atbilstības novērtēšanas procedūras

2000/14/EK: Pielikums V

Trokšna intensitātes līmenis dB(A)

HD 6/15 M

Izmērīts: 87

Nodrošināts: 90

HD 6/16-4 M

Izmērīts: 87

Nodrošināts: 89

HD 7/12 M Cage

Izmērīts: 85

Nodrošināts: 88

HD 7/17 M

Izmērīts: 92

Nodrošināts: 95

HD 7/14-4 M

Izmērīts: 81

Nodrošināts: 84

HD 7/16-4 M

Izmērīts: 83

Nodrošināts: 86

HD 8/18-4 M

Izmērīts: 88

Nodrošināts: 91

Parakstītāji rīkojas valdes vārdā un ar tās pilnvaru.

Pilnvarotais sagatavot dokumentāciju:

S. Reizers (S. Reiser)

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Vācija)

Tālr.: [phone]

Fakss: [phone]
