Zīmols	Bosch
Modelis	SHI4HCS48E
Produkta veids	Pilnībā iebūvējama trauku mazgājamā mašīna
Izmēri (A x P x D)	86,5 x 60 x 57 cm (aptuveni)
Svars	Aptuveni 45 kg
Elektroapgāde	220-240 V, 50 Hz, 10 A
Jaudas patēriņš	2400 W (aptuveni)
Ietilpība	14 galda komplekti
Programmu skaits	6 programmas (eko, intensīvā, ātrā utt.)
Īpašās funkcijas	VarioDrawer, EmotionLight, TimeLight, Gap illumination
Žāvēšanas sistēma	PerfectDry ar zeolīta siltummaini
Izsmidzināšanas sviras	3 sviras (augšējā, apakšējā, plīts virsma)
Filtrs	Pašattīrošs 3 daļu filtrs
Vadības panelis	Skārienjutīga elektronika, LED displejs
Trokšņa līmenis	44 dB(A) (aptuveni)
Enerģijas klase	D (skala A-G)
Ūdens patēriņš vienā ciklā	9,5 L (aptuveni)
Apkope un tīrīšana	Mazgājami filtri, noņemamas izsmidzināšanas sviras, nomaināms durvju blīvējums
Drošība	Bērnu drošība, aizsardzība pret pārplūdi, durvju bloķēšana
Rezerves daļas un remontējamība	Daudzas lietotāja nomaināmas daļas (darba virsma, grozs, sviras, filtri, vads utt.)
Vispārīga informācija	Remonta instrukcija pieejama vairākās valodās, montāžas ceļvedis rezerves daļām

Bieži uzdotie jautājumi - SHI4HCS48E BOSCH

Kā uzstādīt trauku mazgājamo mašīnu SHI4HCS48E ?

Uzstādīšana jāveic kvalificētam speciālistam. Pārliecinieties, ka ievērojat instrukcijā aprakstītos elektriskos un hidrauliskos savienojumus. Darba virsmu var demontēt, lai atvieglotu iebūvēšanu.

Kādas mazgāšanas programmas ir pieejamas ?

Šis modelis piedāvā vairākas programmas, piemēram, Eko, Intensīvā, Ātrā, Klusā un programmu stikliem. Sīkāku informāciju skatiet programmu tabulā instrukcijā.

Kā tīrīt filtrus ?

Pagrieziet rupjo filtru pretēji pulksteņrādītāja virzienam, noņemiet filtrēšanas sistēmu. Tīriet ar tekošu ūdeni. Pārliecinieties, ka salikšanas laikā fiksācijas atdures nofiksējas.

Ko darīt, ja trauku mazgājamā mašīna neieslēdzas ?

Vispirms pārbaudiet elektroapgādi un pareizu durvju aizvēršanu. Skatiet kļūdu kodu sadaļu instrukcijā. Ja problēma turpinās, sazinieties ar klientu apkalpošanas dienestu.

Vai es pats varu salabot tādas daļas kā barošanas vads ?

Jā, šis modelis ir veidots tā, lai lietotājs varētu nomainīt noteiktas daļas, piemēram, barošanas vadu, filtrus un izsmidzināšanas sviras. Ievērojiet instrukcijā sniegtos norādījumus un drošības noteikumus (atvienojiet ierīci 60 sekundes pirms tam).

Kā nomainīt nolietotu durvju blīvējumu ?

Apakšējais blīvējums tiek noņemts pēc aiztures skavu noņemšanas. Augšējais blīvējums jāgriež pareizā garumā (1750 mm 81 cm augstumam, 1850 mm 86 cm). Novietojiet to pareizi, izlīdzinot balto punktu.

Ko nozīmē EmotionLight apgaismojums ?

EmotionLight projicē gaismu uz grīdas, lai norādītu cikla stāvokli (piemēram, pastāvīga gaisma cikla beigās). To var nomainīt darbības traucējumu gadījumā.

Kā noregulēt trauku mazgājamās mašīnas kājas ?

Kājas ir regulējamas augstumā. Pamatnes sloksni atspraudiet ar skrūvgriezi no apakšas, pēc tam noregulējiet kājas, pirms atkal uzliekat sloksni.

Kādus mazgāšanas līdzekļus izmantot ?

Izmantojiet trauku mazgājamām mašīnām piemērotu mazgāšanas līdzekli pulverī, želejā vai tabletēs. Mazgāšanas līdzekļa nodalījums ir paredzēts standarta produktiem. Ievērojiet uz iepakojuma norādītās devas.

Kur atrast sērijas numuru rezerves daļām ?

Sērijas numurs (E-NR) atrodas uz datu plāksnītes durvju sānos vai ierīces aizmugurē. Tas ir nepieciešams, lai pasūtītu oriģinālās rezerves daļas.

LIETOŠANAS INSTRUKCIJA SHI4HCS48E BOSCH

Informācija par remontu - Trauku mazgājamā mašīna

Par šo dokumentu

1.1 Būtiska informācija

1.1.1 Mērķis

1.2 Simbolu skaidrojums

1.2.1 Bīstamības līmeņi

1.2.2 Bīstamības simboli

1.2.3 Brīdinājumu struktūra

1.2.4 Vispārīgie simboli

Drošība

2.1 Vispārējie drošības norādījumi

2.1.1 Visām mājsaimniecības ierīcēm

Piederumi un palīglīdzekļi

Remonts

4.1 Darbvirsmas nomaiņa

4.1.1 Darbvirsmas noņemšana....544

4.1.2 Darbvirsmas uzstādīšana 544

4.2 Grozu sistēmas uzstādīšana 545

4.2.1 86 cm modeļa režģa teknes uzstādīšana....545

4.2.2 Fiksējamā krūžu balsta uzstādīšana.... 545

4.2.3 Tvaicētāja ieliktņa uzstādīšana 546

4.3 Atvilktnes varioDrawer nomaiņa 547

4.3.1 Atvilktnes varioDrawer noņemšana 547

4.3.2 Atvilktnes varioDrawer uzstādīšana.... 548

4.4 Izsmidzinātāja nomaiņa....549

4.4.1 Izsmidzinātāja noņemšana 549

4.4.2 Izsmidzinātāja uzstādīšana.... 549

4.5 Filtru nomaiņa 550

4.5.2 Filtru uzstādīšana.... 550

4.6 Cepamplāts izsmidzinātājgalviņa.... 551

4.7 Barošanas vada nomaiņa.... 552

4.7.1 Barošanas vada kontaktdakšas izvilkšana 552

4.7.2 Barošanas vada kontaktligzdas iespraušana 552

4.8 Mazgāšanas līdzekļa tvertnes vāka nomaiņa.... 553

4.8.1 Mazgāšanas līdzekļa tvertnes vāka noņemšana.... 553

4.8.2 Atsperes ielikšana 553

4.8.3 Mazgāšanas līdzekļa tvertnes vāka uzstādīšana 553

4.9 Notekūdeņu sūkņa vāka nomaiņa 554

4.9.1 Notekūdeņu sūkņa vāka noņemšana 554

4.9.2 Notekūdeņu sūkņa vāka uzstādīšana.... 554

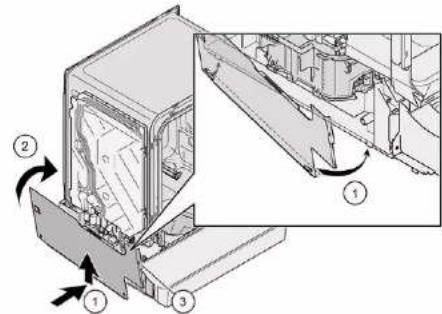

4.10 Sānu paneļa nomaiņa 555

4.10.1 Sānu paneļa noņemšana 555

4.10.2 Sānu paneļa uzstādīšana.... 556

4.11 Durvju ārējās daļas nomaiņa.... 557

4.11.1 Durvju ārējās daļas noņemšana 557

4.11.2 Durvju ārējās daļas uzstādīšana.... 557

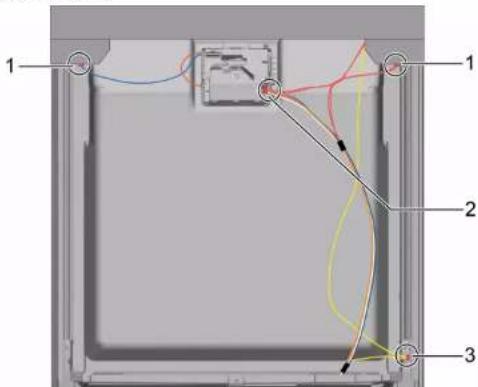

4.12 Vadības paneļa nomaiņa.... 559

4.12.1 Vadības paneļa noņemšana.... 559

4.12.2 Vadības paneļa uzstādīšana 559

4.13 Durvju atsperu fiksēšana 560

4.14 Pamatnes paneļa nomaiņa 562

4.14.1 Pamatnes paneļa noņemšana 562

4.14.2 Priekšējā paneļa uzstādīšana....562

4.15 Pamatnes plāksnes nomaiņa 563

4.15.1 Pamatnes plāksnes noņemšana.... 563

4.15.2 Pamatnes plāksnes uzstādīšana 563

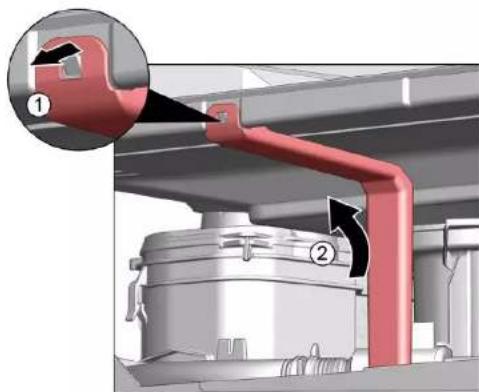

4.16 Pārplūdes caurules nomaiņa.... 564

4.16.1 Pārplūdes caurules noņemšana 564

4.16.2 Pārplūdes caurules uzstādīšana....565

4.17 Durvju iekšējās daļas nomaiņa.... 567

4.17.1 Durvju iekšējās daļas noņemšana 567

4.17.2 Durvju iekšējās daļas uzstādīšana.... 567

4.18 Durvju viras nomaiņa....568

4.18.1 Durvju viras noņemšana 568

4.18.2 Durvju viras uzstādīšana.... 568

4.19 (Apakšējā) durvju blīvējuma nomaiņa....570

4.19.1 Durvju blīvējuma noņemšana 570

4.19.2 Durvju blīvējuma uzstādīšana....571

4.20 (Augšējā) durvju blīvējuma nomaiņa.... 572

4.20.1 Durvju blīvējuma noņemšana 572

4.20.2 Durvju blīvējuma uzstādīšana....572

Informācija par remontu - Trauku mazgājamā mašīna

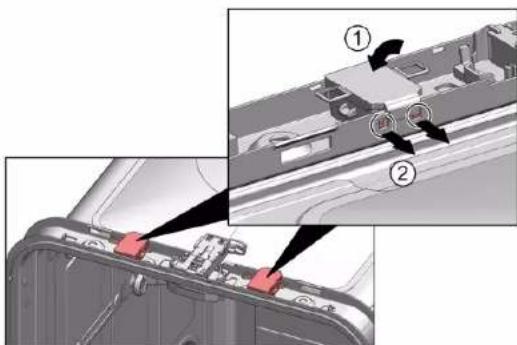

4.21 Gaismekļa EmotionLight nomaiņa 573

4.21.1 Gaismekļa EmotionLight noņemšana 573 4.21.2 Gaismekļa EmotionLight uzstādīšana.... 573

4.22 Gaismekļa TimeLight nomaiņa 576

4.22.1 Gaismekļa TimeLight noņemšana 576 4.22.2 Gaismekļa TimeLight uzstādīšana.... 576

4.23 Gaismekļa Gap illumination nomaiņa.... 577

4.23.1 Gaismekļa Gap illumination noņemšana 577 4.23.2 Gaismekļa Gap illumination uzstādīšana 578

Par šo dokumentu

1.1 Būtiska informācija

1.1.1 Mērķis

Šie labošanas ieteikumi ir paredzēti patērētājam, patstāvīgi labojot ierīces, saskaņā ar piemērojamo Ekodizaina regulu (sākot no 03.2021.).

Tajā ir sniegta informācija par to, kā nomainīt noteiktas rezerves daļas, kā arī brīdinājumi un riski.

Jautājumu gadījumā lūdzam sazināties ar mūsu klientu apkalpošanas dienestu. Mēs esam atbildīgi par zaudējumiem tikai tad, ja ir pienācīgi ievēroti šie labošanas ieteikumi.

1.2 Simbolu skaidrojums

1.2.1 Bīstamības līmeņi

Brīdinājuma līmeņus veido simbols un signālvārds. Signālvārds apzīmē bīstamības pakāpi.

Bridinājuma līmenis Nozīme
⚠ BĪSTAMI	Bridinājuma pazinojuma neievērošanas rezultātā iestāsies nāve vai radīsies smagas traumas.
⚠ BRĪDINĀJUMS	Bridinājuma pazinojuma neievērošanas rezultātā var iestāties nāve vai rasties smagas traumas.
⚠ ESIET PIESARDZĪGI	Bridinājuma pazinojuma neievērošanas rezultātā var rasties nelielas traumas.
UZMANĪBU!	Bridinājuma pazinojuma neievērošanas rezultātā var rasties kaitējums īpašumam.

Tabula 1: Bīstamības līmeņi

1.2.2 Bīstamības simboli

Bīstamības simboli ir simboliski apzīmējumi, kas sniedz norādes par bīstamības veidu. Šajā dokumentā ir izmantoti šādi bīstamības simboli:

Bīstamības simbols Nozīme
		Vispārējs brīdinājuma paziņojums
		Elektriskā sprieguma radīls ap-draudējums
		Sprādzienbīstamības risks
		Griezumu bīstamība
		Saspiešanas bīstamība

Par šo dokumentu

Bīstamības simbols Nozīme
		Karstu virsmu radīta bīstamība
		Spēcīgu magnētisko lauku radīta bīstamība
		Nejonizējoša starojuma radīta bīstamība

Tabula 2: Bīstamības simboli

1.2.3 Brīdinājumu struktūra

Šajā dokumentā sniegtajiem brīdinājumiem ir standartizēts noformējums un standartizēta struktūra.

BĪSTAMI

Bīstamības veids un avots!

Iespējamās sekas, kas rodas, neievērojot bīstamības paziņojumu / brīdinājumu.

Bīstamības novēršanas pasākumi un aizliegumi.

Nākamajā piemērā ir parādīts brīdinājums, kas apzīmē elektrotrieciena risku, ko rada spriegumaktīvas detaļas. Ir norādīts bīstamības novēršanas pasākums.

BĪSTAMI

Elektrotrieciena risks, ko rada spriegumaktīvas detaļas!

Nāvējošs elektrotrieciens

- Atvienojiet iekārtas no strāvas padeves vismaz 60 sekundes pirms labošanas sākšanas.

1.2.4 Vispārīgie simboli

Šajā dokumentā ir izmantoti šādi vispārīgie simboli:

Visp. simbols Nozīme
	Īpašu ieteikumu apzīmējums (teksts un/ vai grafika)
	Vienkāršu ieteikumu apzīmējums (tikai teksts)

Visp. simbols Nozīme
	Video pamācības saites apzīmējums
	Nepieciešamo rīku apzīmējums
	Nepieciešamo priekšnosacījumu apzīmējums
	Nosacījuma apzīmējums (ja ..., tad ...)
	Rezultāta apzīmējums
[Sākt]Taustiņa vai pogas apzīmējums
[00123456] Materiāla numura apzīmējums
Statuss Attēlotā teksta / loga apzīmējums	(iekārtas displejā)

3. tabula: Vispārīgie simboli

Drošība

2.1 Vispārējie drošības norādījumi

2.1.1 Visām mājsaimniecības ierīcēm

Elektrotrieciena risks spriegumaktīvu daļu dēļ

• Ja remonts, kas skar elektriskās daļas, ir veikts kļūdaini, pastāv elektrotrieciena risks! ■ Ierīcei ir jābūt atvienotai no tīkla vismaz 60 sekundes, pirms sāk darbu.
• Pēc remonta ierīces drošība ir jāpārbauda atbilstīgi noteikumiem VDE 0701 vai valsts noteikumiem.

Savainojumu risks asu malu dēļ!

■ Valkājiet aizsargcimdus.

Saspiešanas risks labošanas, uzturēšanas, traucējumu novēršanas un apkopes laikā, ko rada smagas un kustīgas detaļas

■ Valkājiet aizsargapavus. ■ Nostipriniet smagas detaļas, lai tās nenokristu. ■ Neievietojiet ķermeņa daļas kustīgās detaļās.

Ierīces drošības / darbības traucējuma risks!

■ Izmantojiet tikai oriģinālās rezerves daļas. Pret elektrostatisko izlādi jutīgu daļu (ESDS) bojājuma risks! ■ Neaiztieciet moduļus, ieskaitot savienojumus un vadojumu.

Piederumi un palīglīdzekļi

Apzimējums Sikāka informācija Attēli
Skrūvgriezis Torx T20 ar urbumu [00340764]	100 mm, skrūvēm ar drošības tapiņu
Skrūvgriezis Torx T15	Garums: 80 mm
Plakanais skrūvgriezis	Izmērs: 10 mm x 1,6 mm x 200 mm
Asknaibles [00340871]	Garums: 200 mm, taisnas

Remonts

4.1 Darbvirsmas nomaiņa

Prasība:

Ierīces elektropadevei ir jābūt atvienotai. Pie ierīces ir jāvar netraucēti piekļūt.

4.1.1 Darbvirsmas noņemšana

1. Izskrūvējiet abas skrūves aizmugurē (1) (papildaprīkojums).
2. Abus aizturus darbvirsmas apakšā uzspiediet uz augšu (2).

1. Mazliet paceliet darbvirsmas priekšdaļu (3).
2. Nobīdiet darbvirsmu uz aizmuguri (4).
3. Noņemiet darbvirsmu.

4.1.2 Darbvirsmas uzstādīšana

1. Ar aizturgredzeniem fiksējiet darbvirsmas aizmuguri vadotnēs (1).

1. Spiediet darbvirsmu uz priekšu (2).
2. Spiediet darbvirsmas priekšdaļu uz leju, līdz abi aizturi nostiprinās vietā tā, ka atskan klikšķis (3).
3. Ieskrūvējiet abas skrūves (4) (papildaprīkojums).

Remonts

4.2 Grozu sistēmas uzstādīšana

Prasība:

Attiecīgais grozs ir izņemts no ierīces.

4.2.1 86 cm modeļa režģa teknes uzstādīšana

Speciāli rīki:

Režģa tekne [00614935] Fiksējamais krūžu balsts [00618565] 1. Diagonāli ielieciet režģa tekni groza priekšdaļā. 2. Centrēti uzspiediet režģa tekni vietā tā, ka atskan klikšķis.

4.2.2 Fiksējamā krūžu balsta uzstādīšana

Speciāli rīki:

Režģa tekne [00614935] Fiksējamais krūžu balsts [00618565]

Lai mazgātu krūzes, var uzlocīt fiksējamo krūžu balstu. Papildu slīpuma dēļ ūdens mazāk krājas krūzēs. Lai mazgātu augstas glāzes, ir ieteicams fiksējamo krūžu balstu atstāt nolocītu. Ja augšējos grozos ir papildaprīkojuma plastmasas ieliktnis, tas ir iepriekš jāizņem.

1. Izņemiet plastmasas ieliktni.

1. Nostipriniet fiksējamo krūžu balstu vietā tā, ka atskan klikšķis.

1. Salieciet mazgājamos traukus.

4.2.3 Tvaicētāja ieliktņa uzstādīšana Speciāli rīki:

Režģa tekne [00614935] Fiksējamais krūžu balsts [00618565]

▶ Ievietojiet tvaicētāja ieliktni zem grozu sistēmas.

1. Izņemiet rokturi uz augšu.
2. Plastmasas sānu ieliktņus izspiediet un uzspiediet uz augšu, lai noņemtu no rāmja.

1. Piesardzīgi sagāziet režģa vadotnes uz āru.

1. Izvelciet lokāmos zarus no režģa.
2. Izspiediet metāla rāmja priekšdaļu no turētājiem.

1. Izspiediet metāla rāmi no vadotnes uz aizmuguri.

4.3.2 Atvilktnes varioDrawer uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.4 Izsmidzinātāja nomaiņa

4.4.1 Izsmidzinātāja noņemšana

1. Lai noņemtu augšējo izsmidzinātāju, noskrūvējiet (1) un novelciet to uz leju (2).

1. Lai noņemtu apakšējo izsmidzinātāju, velciet to uz leju.

4.4.2 Izsmidzinātāja uzstādīšana

1. Ielieciet apakšējo izsmidzinātāju. Izsmidzinātājs nostiprinās vietā tā, ka atskan klikšķis.
2. Augšējo izsmidzinātāju ielieciet un stingri ieskrūvējiet vietā.

Remonts

4.5 Filtru nomaiņa

1. Pagrieziet rupjo filtru pretēji pulksteņrādītāju kustības virzienam (1) un noņemiet filtru sistēmu (2).

Savācējtvertnē nedrīkst iekrist svešķermeņi.

1. Lai noņemtu smalko filtru, novelciet to.

4.5.2 Filtru uzstādīšana

1. Salieciet filtru sistēmu.

Rupjā filtra aizturiem ir jānostiprinās vietā tā, ka atskan klikšķis.

1. Ielieciet filtru sistēmu ierīcē un pagrieziet rupjo filtru pulksteņrādītāju kustības virzienā.

Bultiņu atzīmēm ir jāsakrīt.

Remonts

4.6 Cepamā plāts izsmidzinātājgalviņa

1. Noņemiet augšējo grozu.
2. Cepamā plāts izsmidzinātājgalviņu ielieciet turētājā (1) un pagrieziet pa labi (2).

Cepamā plāts izsmidzinātājgalviņa nostiprinās vietā tā, ka atskan klikšķis.

Remonts

4.7 Barošanas vada nomaiņa

Prasība:

√ Ierīcei ir jābūt atvienotai no strāvas padeves. √ Ierīcei ir jābūt atvienotai no ūdens padeves. √ Ierīcei var netraucēti piekļūt.

4.7.1 Barošanas vada kontaktdakšas izvilkšana

- Barošanas vada kontaktdakšu piesardzīgi kustiniet uz augšu un uz leju un izvelciet no elektrotīkla kontaktligzdas.

4.7.2 Barošanas vada kontaktligzdas iespraušana

UZMANĪBU!

Elektrotīkla kontaktligzdas pārkaršana!

Ugunsgrēka risks

Stingri iespraudiet barošanas vada kontaktdakšu tā, lai atskan klikšķis.

- Iespraudiet barošanas vada kontaktdakšu elektrotīkla kontaktligzdā tā, lai atskan klikšķis.

Remonts

4.8 Mazgāšanas līdzekļa tvertnes vāka nomaiņa

Kā sviru var izmantot mazu skrūvgriezi.

Prasība:

√ Ierīcei ir jābūt atvienotai no strāvas padeves. √ Ierīcei ir jābūt atvienotai no ūdens padeves. √ Durvīm ir jābūt atvērtām. Mazgāšanas līdzekļa tvertnes vākam ir jābūt atvērtam.

4.8.1 Mazgāšanas līdzekļa tvertnes vāka noņemšana

1. Pabīdiet mazgāšanas līdzekļa tvertnes vāku par 5 mm.
2. Pēc sviras principa izceliet mazgāšanas līdzekļa tvertnes vāka apakšdaļu no vadotnes sliedēm, tad izņemiet tā augšdaļu no vadotnes sliedēm.
3. Noņemiet atsperi.

4.8.2 Atsperes ielikšana

1. Atsperes garāko galu ielieciet dozatora stiprinājuma atverē (1).

1. Atsperes īsāko galu ielieciet mazgāšanas līdzekļa tvertnes vāka stiprinājuma atverē (2).
2. Iespiediet vāku dozatorā (3).

4.8.3 Mazgāšanas līdzekļa tvertnes vāka uzstādīšana

1. Ielieciet mazgāšanas līdzekļa tvertnes vāka vienu pusi vadotnes sliedēs 5 mm dziļumā gandrīz pilnībā atvērtā stāvoklī. Viegli iespiediet otru pusi vadotnes sliedēs.
2. Pārbaudiet, ka mazgāšanas līdzekļa tvertnes vāks darbojas.

Remonts

4.9 Notekūdeņu sūkņa vāka nomaiņa

Prasība:

√ Grozam ir jābūt izņemtam. √ Filtriem ir jābūt izņemtiem. → 550

4.9.1 Notekūdeņu sūkņa vāka noņemšana

1. Izsmeliet sakrājušos ūdeni.

Varat izmantot sūkli.

1. Sūkņa vāku noņemiet ar karoti un satveriet aiz šķērselementa.

1. Sūkņa vāku paceliet slīpi uz iekšu un noņemiet.

4.9.2 Notekūdeņu sūkņa vāka uzstādīšana

Sūkņa vāku ielieciet (1) un iespiediet (2).

Sūkņa vāks nostiprinās vietā tā, ka atskan klikšķis.

Remonts

4.10 Sānu paneļa nomaiņa

Prasība:

√ Ierīcei ir jābūt atvienotai no strāvas padeves. √ Ierīcei ir jābūt atvienotai no ūdens padeves. √ Ierīcei var netraucēti piekļūt. Savrupa ierīce: darbvirsmai ir jābūt noņemtai. → 544

4.10.1 Sānu paneļa noņemšana

1. Izskrūvējiet sānu paneļa skrūves (1).

Att. 1: Pilnībā iebūvēta

1. Atgāziet sānu paneļa augšdaļu mazliet uz āru (2).
2. Sānu paneli nolaidiet un izvelciet no pamatnes iedobes (3).

Remonts

4.10.2 Sānu paneļa uzstādīšana

1. Ielieciet sānu paneli pamatnes iedobē (1).

Att. 2: Pilnībā iebūvēta

1. Uzspiediet sānu paneli uz ierīces (2).
2. Nostipriniet sānu paneli ar skrūvēm (3).

Remonts

4.11 Durvju ārējās daļas nomaiņa

Prasība:

√ Ierīcei ir jābūt atvienotai no strāvas padeves. √ Ierīcei ir jābūt atvienotai no ūdens padeves.

4.11.1 Durvju ārējās daļas noņemšana

Izskrūvējiet tālāk aprakstītajās darbībās norādītās skrūves.

1. Atveriet durvis.
2. Izskrūvējiet četras skrūves.

Izskrūvējiet abas skrūves.

4.11.2 Durvju ārējās daļas uzstādīšana

Remonts

Prasība:

Izolācijas materiālam ir jābūt izvietotam pareizi un piestiprinātam pie durvju ārējās daļas iekšpuses. √ Durvju ārējās daļas virām ir jābūt uzliktām. 1. Pieveriet durvju iekšējo daļu tā, ka tā nenostiprinās vietā. 2. Uzspiediet durvju ārējo daļu uz augšu zem vadības paneļa (1).

1. Durvju ārējo daļu piespiediet pret iekšējo daļu un turiet (2).

4.

Pieturiet durvis aiz sāniem.

Durvis atveriet un nostipriniet ar divām skrūvēm (4 x 11 mm metāla skrūves).

1. Nostipriniet durvju ārējo daļu ar četrām skrūvēm (4 x 11 mm metāla skrūves).

4.12 Vadības paneļa nomaiņa

Ja darbības modulis ir bojāts, ir jānomaina viss vadības panelis.

Prasība:

√ Ierīcei ir jābūt atvienotai no strāvas padeves. √ Ierīcei ir jābūt atvienotai no ūdens padeves. √ Durvju ārējai daļai ir jābūt noņemtai. √ Durvju ārējai daļai ir jābūt noņemtai (pilnībā iebūvēta / iebūvēta).

4.12.1 Vadības paneļa noņemšana

1. Atvienojiet vadības paneļa un skalošanas palīglīdzekļa zema līmeņa sensora elektriskos savienojumus (1, 2).

1. Atvienojiet zemējuma kabeli (3) (papildaprīkojums).
2. Atveriet ierīces durvis.
3. Nepieļaujiet, ka vadības panelis nokrīt (pieturiet to).
4. Izskrūvējiet sešas skrūves.

1. Noņemiet vadības paneli.

4.12.2 Vadības paneļa uzstādīšana

Izmantojiet 4 x 16 mm skrūves.

▶ Uzstādiet apgrieztā secībā.

Remonts

4.13 Durvju atsperu fiksēšana

1. Izņemiet vada stiprinājuma vāku.

Vadu sistēma automātiski piestiprinās pie durvju viras.

Remonts

1. Pieveriet durvis (4).
2. Atvirziet rievu un atlaidiet durvju viru (5).
3. Atveriet durvis (6).

1. Atkārtojiet darbību otrā ierīces pusē.

Remonts

4.14 Pamatnes paneļa nomaiņa

Kājas ir vienādas, tāpēc tās var mainīt vietām.

Prasība:

√ Ierīcei ir jābūt atvienotai no strāvas padeves. √ Ierīcei ir jābūt atvienotai no ūdens padeves. √ Durvju ārējai daļai ir jābūt noņemtai. √ Durvju ārējai daļai ir jābūt noņemtai (pilnībā iebūvēta / iebūvēta).

4.14.1 Pamatnes paneļa noņemšana

1.

Nepareiza noņemšana

Ja pamatnes paneli atbrīvo sānos un noņem, abi balsteni var nolūzt. Ja ir bojāts tikai viens balstenis, to var nomainīt ar otru sānu balsteni, jo abi ir vienādi.

Ir ieteicams palikt kaut ko zem ierīces priekšdaļas sānos, lai mazinātu slodzi uz pamatnes paneļa kājām.

1. Ievirziet skrūvgriezi vadotnēs (1) un atbrīvojiet aizturi, nospiežot to uz leju.

1. Noņemiet paneli.
2. Noņemiet kājas uz priekšu (1).

4.14.2 Priekšējā paneļa uzstādīšana

1. Iestipriniet kājas.
2. Piestipriniet pamatnes paneļa augšdaļu (1) un spiediet paneli uz leju, līdz tas nofiksējas vietā tā, ka atskan klikšķis (2).

4.15 Pamatnes plāksnes nomaiņa

Pamatnes plāksne ir priekšdaļas apakšā.

Prasība:

√ Ierīcei ir jābūt atvienotai no strāvas padeves. √ Ierīcei ir jābūt atvienotai no ūdens padeves. Mēbeles panelim (papildaprīkojums) ir jābūt noņemtam. √ Durvju ārējai daļai ir jābūt noņemtai. √ Durvju ārējai daļai ir jābūt noņemtai (pilnībā iebūvēta / iebūvēta). Pamatnes panelim ir jābūt noņemtam (papildaprīkojums).→562

4.15.1 Pamatnes plāksnes noņemšana

1. Izskrūvējiet abas skrūves (1).

1. Atbrīvojiet aizturelementus (2).
2. Piesardzīgi pagāziet pamatnes plāksni uz priekšu (1).

Atbilstīgi modeļa sērijai gaismekļa EmotionLight spraudnis joprojām ir piestiprināts pie pamatnes.

Spraudni noņemiet no izcilņa un atvelciet uz aizmuguri (papildaprīkojums) (2).

4.15.2 Pamatnes plāksnes uzstādīšana

Lai uzstādītu pamatnes plāksni, veiciet pretējās darbības apgrieztā secībā.

Remonts

4.16 Pārplūdes caurules nomaiņa

Pārplūdes caurule atrodas ierīces priekšdaļas apakšā.

Prasība:

√ Ierīcei ir jābūt atvienotai no strāvas padeves. √ Ierīcei ir jābūt atvienotai no ūdens padeves. √ Mēbeļu panelim ir jābūt noņemtam (papildaprīkojums). √ Durvju ārējai daļai ir jābūt noņemtai. √ Pamatnes panelim ir jābūt noņemtam (papildaprīkojums). → 562 Pamatnes plāksnei ir jābūt noņemtai. → 563

4.16.1 Pārplūdes caurules noņemšana

Sakrājies ūdens

• Kad noņem iztukšošanas šļūteni, var izplūst sakrājies ūdens.
• Ļaujiet ūdenim iztecēt traukā vai iztukšojiet pamatnes tvertni ar izsūkšanas šļirci.
• Atbrīvojiet aizturmehānisma augšdaļu (1, 2).

1. Atbrīvojiet augšdaļas aizturelementus.

1. Pabāziet skrūvgriezi zem metāla aiztura (1).
2. Saudzīgi atbrīvojiet metāla skavu (2).

1. Noceliet pārplūdes cauruli.

4.16.2 Pārplūdes caurules uzstādīšana

Ūdens radītu bojājumu risks nepareizas pārplūdes caurules uzstādīšanas dēļ! Pareizi ielieciet pārplūdes cauruli apakšdaļā pamatnes iedobes vadotnē. Pareizi nostipriniet pārplūdes cauruli augšdaļā tā, ka atskan klikšķis.

1. Novietojiet pārplūdes cauruli (1).
2. Ievirziet pārplūdes cauruli blīvējumā (2).
3. Iespiediet pārplūdes cauruli blīvējuma vadotnē (3).
4. Uzmanīgi ielieciet pārplūdes cauruli vietā (4).
5. Nostipriniet pārplūdes cauruli ar skavu (5).

1. Pārbaudiet uzstādītās daļas kreiso un labo pusi. 3. Pārbaudiet, ka tā ir stingri nostiprināta.

1. Uzlieciet metāla skavu kreisajā un labajā pusē.

4.17 Durvju iekšējās daļas nomaiņa

Prasība:

√ Ierīcei ir jābūt atvienotai no strāvas padeves. √ Ierīcei ir jābūt atvienotai no ūdens padeves.

4.17.1 Durvju iekšējās daļas noņemšana

1. Izskrūvējiet skrūves (1).
2. Noņemiet durvju iekšējo daļu uz augšu (2).

1. Nostipriniet durvju viru ar skrūvēm.
2. Uzlieciet durvju iekšējo daļu uz durvju viras.
3. Nostipriniet durvju iekšējo daļu ar skrūvēm.

4.17.2 Durvju iekšējās daļas uzstādīšana

1. Atvāziet durvju blīvējumu uz priekšu.
2. Aizlieciet durvju iekšējo daļu aiz durvju blīvējuma.
3. Aizveriet durvju iekšējo daļu.
4. Atvāziet durvju blīvējumu uz augšu. Sānu daļām ir jābūt vērstām uz augšu.
5. Pavirziet durvju viru uz augšu.

Remonts

4.18 Durvju viras nomaiņa

Prasība:

√ Ierīcei ir jābūt atvienotai no strāvas padeves. √ Ierīcei ir jābūt atvienotai no ūdens padeves. √ Ierīcei var netraucēti piekļūt. Sānu panelim ir jābūt noņemtam.→555 √ Durvju ārējai daļai ir jābūt noņemtai. √ Durvju iekšējai daļai ir jābūt noņemtai. Vadības panelim ir jābūt noņemtam.→559 √ Durvju atsperēm ir jābūt nostiprinātām. →560 Pamatnes panelim ir jābūt noņemtam.→562 Pamatnes plāksnei ir jābūt noņemtai.→563 Pārplūdes caurulei ir jābūt noņemtai.→564

4.18.1 Durvju viras noņemšana

1. Ar skrūvgriezi atbrīvojiet aizturāki (1).
2. Velciet durvju viru uz priekšu (2).

1. Atvienojiet durvju viras zemētājsavienojumu.

4.18.2 Durvju viras uzstādīšana

Remonts

1. Uzlieciet viru uz ierīces (1).
2. Virziet viru uz leju (2), līdz tā ir nostiprinājusies uz ierīces.

Ja nav zemētājsavienojuma, durvīm var būt elektrotīkla lauka potenciāls.

Izveidojiet zemētājsavienojumu.

4.19 (Apakšējā) durvju blīvējuma nomaiņa

Prasība:

√ Ierīcei ir jābūt atvienotai no strāvas padeves. √ Ierīcei ir jābūt atvienotai no ūdens padeves. √ Durvju ārējai daļai ir jābūt noņemtai. Pamatnes plāksnei ir jābūt noņemtai. → 563 √ Pamatnes panelim ir jābūt noņemtam (papildaprīkojums). → 562 √ Durvju atsperēm ir jābūt noņemtām. √ Vadības panelim ir jābūt noņemtam. Kabeļa kūļa turētājam apakšdaļas labajā pusē ir jābūt noņemtam.

4.19.1 Durvju blīvējuma noņemšana

1. Noņemiet apakšējā durvju blīvējuma abas turētājskavas (1, 2).

1. Atvienojiet pārplūdes cauruli.

1. Noceliet pārplūdes reni.

1. Noņemiet apakšējo durvju blīvējumu no durvju iekšējās daļas.

4.19.2 Durvju blīvējuma uzstādīšana

1. Durvju blīvējuma sliedes kreisajā un labajā pusē uzlieciet blīvēšanas aizbāzni.

1. Durvju blīvējumu kopā ar blīvēšanas aizplāksni ielieciet durvju iekšējā daļā.
2. Nostipriniet durvju blīvējumu ar divām turētājskavām.

Remonts

4.20 (Augšējā) durvju blīvējuma nomaiņa

Prasība:

√ Ierīcei ir jābūt atvienotai no strāvas padeves. √ Ierīcei ir jābūt atvienotai no ūdens padeves.

4.20.1 Durvju blīvējuma noņemšana

▶ Noņemiet durvju blīvējumu no iekšējā rāmja.

4.20.2 Durvju blīvējuma uzstādīšana

Durvju blīvējums pirms uzstādīšanas ir jānogriež pareizā garumā. Piemēram, 1750 mm, ja ierīce ir 81 cm augsta, vai 1850 mm, ja ierīce ir 86 cm augsta.

1. Sagatavojiet piemērotu durvju blīvējumu.
2. Blīvējuma profils ir jāuzstāda pareizā stāvoklī.

1. Baltajam punktam un blīvējuma padziļinājuma joslai ir jābūt vienā līmenī.

Blīvējums nedrīkst būt sakrokots vai izstiepts stūros. Blīvējuma galiem ir jābūt nogrieztiem diagonāli un jāsašaurinās virzienā uz priekšdaļas tvertnes dibenu.

Novietojiet blīvējuma galu taisni pret priekšdaļu zem durvju iekšējās daļas. Blīvējumam ir jāpieguļ iespējami dziļi pie tvertnes sāna.

Pareizi uzstādīts durvju blīvējums

Gaismeklis EmotionLight atrodas ārpus skalošanas līdzekļa tvertnes priekšdaļas augšpusē.

Prasība:

√ Ierīcei ir jābūt atvienotai no strāvas padeves. √ Ierīcei ir jābūt atvienotai no ūdens padeves. √ Ierīcei var netraucēti piekļūt. √ Darbvirsmai ir jābūt noņemtai (papildaprīkojums). √ Labajam sānu panelim ir jābūt noņemtam (papildaprīkojums). → 555

4.21.1 Gaismekļa EmotionLight noņemšana

1. Aizmugurē noņemiet aizturi (1).

1. Noņemiet turētāju uz augšu (2).
2. Izvelciet spraudni no savienotāja (ierīces priekšdaļā apakšā pa labi).

1. Atvienojiet barošanas moduļa elektriskos savienojumus.

4.21.2 Gaismekļa EmotionLight uzstādīšana

1. Ielieciet turētāju skalošanas līdzekļa tvertnes rāmī (1).

1. Uzlieciet aizturi (2).

3.

UZMANĪBU!

Nepareiza uzstādīšana

Kabeļa bojājumi pie durvju viras

Kabeli pie durvju viras (starp plakano locīklu un skalošanas līdzekļa tvertni) uzstādiet tā, ka kustīgās daļas to nevar bojāt.

Uzstādiet kabeli labajā pusē apakšā.

Gaismekli TimeLight nomainiet tikai pilnībā. Gaismekļa TimeLight modulis ir piestiprināts pie pamatnes plāksnes aizmugures.

Prasība:

√ Ierīcei ir jābūt atvienotai no strāvas padeves. √ Ierīcei ir jābūt atvienotai no ūdens padeves. √ Pamatnes panelim ir jābūt noņemtam. → 562 Pamatnes plāksnei ir jābūt noņemtai un apvērstai. → 563

4.22.1 Gaismekļa TimeLight noņemšana

1. Paspiediet aizturelementus (1) uz āru.

4.22.2 Gaismekļa TimeLight uzstādīšana

1. Atspiediet aizturelementus (1) vietā.

1. Iebīdiet gaismekļa TimeLight moduli vadotnē (2).
2. Izveidojiet elektriskos savienojumus.

Remonts

4.23 Gaismekļa Gap illumination nomaiņa

Prasība:

√ Ierīcei ir jābūt atvienotai no strāvas padeves. √ Ierīcei ir jābūt atvienotai no ūdens padeves. √ Durvju ārējai daļai ir jābūt noņemtai. √ Vadības panelim ir jābūt noņemtam.

4.23.1 Gaismekļa Gap illumination noņemšana

1. Noņemiet aizturi (1).
2. Atvienojiet darbības moduļa elektriskos savienojumus (2).

1. Aizmugurē noņemiet aizturāki (1).
2. Noņemiet optisko šķiedru (2).

1. Noņemiet aizturāki (1).
2. Iespiesto plati kopā ar turētāju paceliet un izņemiet no darbības moduļa rāmja (2).

4.23.2 Gaismekļa Gap illumination uzstādīšana

1. Ielieciet iespiestās plates turētāju darbības moduļa rāmī.

1. Nostipriniet tā, lai atskan klikšķis.

1. Optisko šķiedru uzstādiet un nostipriniet tā, lai atskan klikšķis.

1. Pieslēdziet vadu pie darbības moduļa.
