Marcă	Bosch
Model	SHI4HCS48E
Tip produs	Mașină de spălat vase încastrabilă complet integrată
Dimensiuni (Î x L x P)	86,5 x 60 x 57 cm (estimat)
Greutate	Aproximativ 45 kg
Alimentare electrică	220-240 V, 50 Hz, 10 A
Putere absorbită	2400 W (estimat)
Capacitate	14 seturi de veselă
Număr de programe	6 programe (eco, intensiv, rapid, etc.)
Funcții speciale	VarioDrawer, EmotionLight, TimeLight, Gap illumination
Sistem de uscare	PerfectDry cu schimbător zeolit
Braț de stropire	3 brațe (superior, inferior, placă de gătit)
Filtru	Filtru auto-curățare 3 piese
Panou de comandă	Electronic tactil, afișaj LED
Nivel sonor	44 dB(A) (estimat)
Clasă energetică	D (scară A-G)
Consum de apă per ciclu	9,5 L (aproximativ)
Întreținere și curățare	Filtre lavabile, brațe de stropire demontabile, garnitură de ușă înlocuibilă
Siguranță	Siguranță copii, protecție anti-inundație, blocare ușă
Piese de schimb și reparabilitate	Numeroase piese înlocuibile de utilizator (plan de lucru, coș, brațe, filtre, cablu, etc.)
Informații generale	Manual de reparații disponibil în mai multe limbi, ghid de montaj pentru piese de schimb

Întrebări frecvente - SHI4HCS48E BOSCH

Cum se instalează mașina de spălat vase SHI4HCS48E?

Instalarea trebuie efectuată de un profesionist calificat. Asigurați-vă că respectați conexiunile electrice și hidraulice descrise în manual. Planul de lucru poate fi demontat pentru a facilita încastrarea.

Ce programe de spălare sunt disponibile?

Acest model oferă mai multe programe precum Eco, Intensiv, Rapid, Silențios și un program pentru pahare. Consultați tabelul programelor din manual pentru detalii.

Cum se curăță filtrele?

Rotiți filtrul grosier în sens invers acelor de ceas, scoateți sistemul de filtrare. Curățați sub apă curentă. Asigurați-vă că zăvoarele de blocare se fixează la reasamblare.

Ce fac dacă mașina de spălat vase nu pornește?

Verificați mai întâi alimentarea electrică și închiderea corectă a ușii. Consultați secțiunea codurilor de eroare din manual. Dacă problema persistă, contactați serviciul de asistență.

Pot repara singur piese precum cablul de alimentare?

Da, acest model este conceput pentru a permite înlocuirea anumitor piese de către utilizator, cum ar fi cablul de alimentare, filtrele și brațele de stropire. Urmați instrucțiunile din manual și respectați măsurile de siguranță (deconectați aparatul cu 60 de secunde înainte).

Cum se înlocuiește garnitura de ușă uzată?

Garnitura inferioară se scoate după îndepărtarea clemelor de reținere. Garnitura superioară trebuie tăiată la lungimea corectă (1750 mm pentru 81 cm înălțime, 1850 mm pentru 86 cm). Poziționați-o corect aliniind punctul alb.

Ce înseamnă iluminarea EmotionLight?

EmotionLight proiectează o lumină pe podea pentru a indica starea ciclului (de exemplu, lumină fixă pentru sfârșitul ciclului). Poate fi înlocuit în caz de defecțiune.

Cum se reglează picioarele mașinii de spălat vase?

Picioarele sunt reglabile pe înălțime. Pentru soclu, desfaceți-l cu o șurubelniță pe dedesubt, apoi reglați picioarele înainte de a pune soclul la loc.

Ce tipuri de detergent se folosesc?

Folosiți un detergent potrivit pentru mașini de spălat vase, sub formă de pudră, gel sau tablete. Compartimentul pentru detergent este conceput pentru produse standard. Respectați dozele indicate pe ambalaj.

Unde găsesc numărul de serie pentru piesele de schimb?

Numărul de serie (E-NR) se află pe plăcuța de identificare situată pe lateralul ușii sau în spatele aparatului. Este necesar pentru a comanda piese de schimb originale.

MANUAL DE UTILIZARE SHI4HCS48E BOSCH

Indicii pentru reparații - Mașină de spălat vase

Referitor la acest document....745

1.1 Informatii importante 745 1.1.1 Aplicabilitatea 745

1.2 Explicatia simbolurilor 745

1.2.1 Nivelurile de pericol....745

1.2.2 Simbolurile de pericol 745

1.2.3 Structura avertismentelor....746

2.1 Instructiuni generale de sigurantă....747

2.1.1 Toate aparatele electrocasnice 747

Instrumente și materiale utile.... 748

Repararea....749

4.1 Înlocuirea blatului 749

4.1.1 Demontarea blatului 749

4.1.2 Montarea blatului 749

4.2 Montarea sistemului de coşuri 750

4.2.1 Montarea unui jgheab pentru tablete la modelul de 86 cm 750

4.2.2 Montarea clemei de susținere a ceștilor.... 750

4.2.3 Montarea insertiei pentru aburitor....751

4.3 Înlocuirea sertarului varioDrawer 752

4.3.1 Demontarea sertarului varioDrawer....752

4.3.2 Montarea sertarului varioDrawer 753

4.4 Înlocuirea bratelor de pulverizare.... 754

4.4.1 Demontarea bratului de pulverizare.... 754

4.4.2 Montarea bratului de pulverizare.... 754

4.5 Înlocuirea filtrelor 755

4.5.1 Demontarea filtrelor....755

4.5.2 Montarea filtrelor....755

4.6 Montarea capului de pulverizare....756

4.7 Înlocuirea cablului de alimentare 757

4.7.1 Deconectarea cablului de alimentare.... 757

4.7.2 Conectarea cablului de alimentare 757

4.8 Înlocuirea capacului compartimentului pentru detergent.... 758

4.8.1 Demontarea capacului compartimentului pentru detergent 758 4.8.2 Introducerea arcului....758 4.8.3 Montarea capacului compartimentului pentru detergent 758

4.9 Înlocuirea capacului pompei de apă uzată 759

4.9.1 Demontarea capacului pompei de apă uzată.... 759 4.9.2 Montarea capacului pompei de apă uzată 759

4.10 Înlocuirea panoului lateral.... 760

4.10.1 Demontarea panoului lateral 760 4.10.2 Montarea panoului lateral....761

4.11 Înlocuire uşii exterioare....762

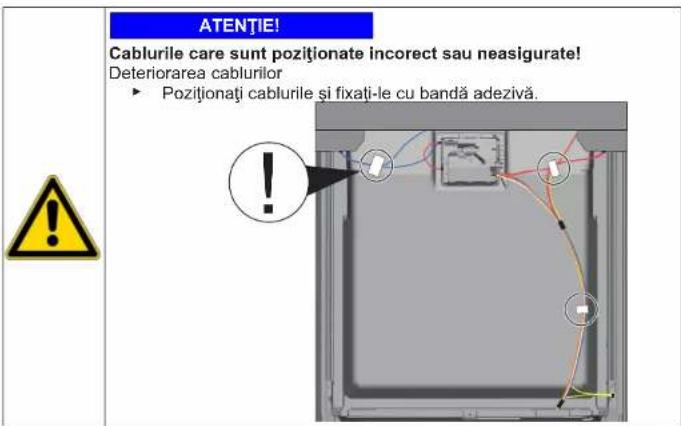

4.11.1 Demontarea uşii exterioare 762 4.11.2 Montarea uși exterioare 762

4.12 Înlocuirea panoului de control 764

4.12.1 Demontarea panoului de control.... 764 4.12.2 Montarea panoului de control 764

4.13 Fixarea arcurilor uşii....765

4.14 Înlocuirea panoului de la picioare 767

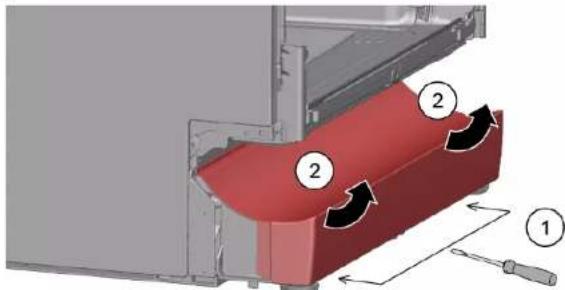

4.14.1 Demontarea panoului de la picioare.... 767 4.14.2 Montarea panoului de la picioare....767

4.15 Înlocuirea plăcii de bază 768

4.15.1 Demontarea plăcii de bază.... 768 4.15.2 Montarea plăcii de bază.... 768

4.16 Înlocuirea canalului de preaplin.... 769

4.16.1 Demontarea jgheabului de preaplin.... 769 4.16.2 Montarea canalului de preaplin.... 770

4.17 Înlocuirea uşii interioare.... 772

4.17.1 Demontarea uşii interioare.... 772 4.17.2 Montarea uşii interioare.... 772

4.18 Înlocuirea balamalei uşii.... 773

4.18.1 Demontarea balamalei uşii.... 773 4.18.2 Montarea balamalei uşii.... 773

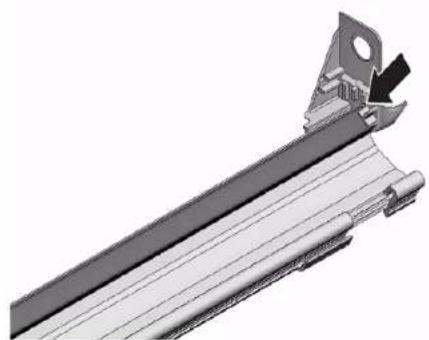

4.19 Înlocuirea garniturii (inferioare) a uşii.... 775

4.19.1 Demontarea garniturii uşii.... 775 4.19.2 Montarea garniturii uşii.... 776

4.20 Înlocuirea garniturii (superioare) a uşii.... 777

4.20.1 Demontarea garniturii uşii.... 777 4.20.2 Montarea garniturii uşii.... 777

4.21 Înlocuirea lămpii EmotionLight.... 778

4.21.1 Demontarea lămpii EmotionLight.... 778 4.21.2 Montarea lămpii EmotionLight.... 778

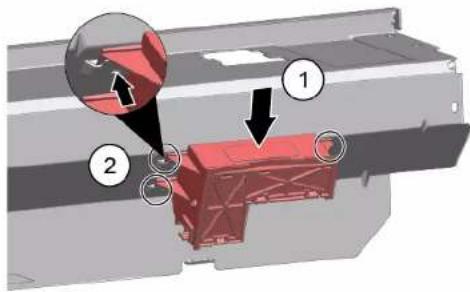

4.22 Înlocuirea lămpii TimeLight.... 781

4.22.1 Demontarea lămpii TimeLight 781 4.22.2 Montarea lămpii TimeLight 781

4.23 Înlocuirea lămpii Gap Illumination 782

4.23.1 Demontarea lămpii Gap Illumination.... 782 4.23.2 Montarea lămpii Gap Illumination 783

Referitor la acest document

1.1 Informații importante

1.1.1 Aplicabilitatea

Aceste instrucțiuni de reparare îl ajută pe client să își repare singur aparatele, în conformitate cu normele de proiectare ecologică aplicabile (începând cu 03/2021).

Acestea conțin informații privind modul de înlocuire a pieselor de schimb specifice, inclusiv avertismente și pericole.

Dacă aveți întrebări, vă rugăm să luați legătura cu serviciul relații clienți. Ne asumăm răspunderea pentru daune numai dacă instrucțiunile de reparare au fost respectate pe deplin.

1.2 Explicația simbolurilor

1.2.1 Nivelurile de pericol

Nivelurile de alertă sunt reprezentate printr-un simbol și un cuvânt de avertizare. Cuvântul de avertizare indică gravitatea pericolului.

Nivelul de alertă Semnificatie
⚠ PERICOL	Nerespectarea mesajului de avertizare va provoca accidente grave sau decesul.
⚠ AVERTISMENT	Nerespectarea mesajului de avertizare ar putea provoca accidente grave sau decesul.
⚠ ATENȚIONARE	Nerespectarea mesajului de avertizare ar putea provoca accidente ușoare.
ATENȚIE!	Nerespectarea mesajului de avertizare ar putea provoca daune asupra proprietății.

Tabel 1: Nivelurile de pericol

1.2.2 Simbolurile de pericol

Simbolurile de pericol sunt reprezentări simbolice care indică tipul de pericol. În acest document sunt utilizate simbolurile de pericol de mai jos:

Simbol de pericol Semnificatie
	Mesaj de avertizare general
	Pericol din cauza tensiunii electrice
	Pericol de explozie
	Pericol de tăiere
	Pericol de zdrobire

Referitor la acest document

Simbol de pericol Semnificatie
		Pericol din cauza suprafetelor fierbinți
		Pericol din cauza câmpului magnetic puternic
		Pericol din cauza radiației neionizante

Tabelul 2: Simbolurile de pericol

1.2.3 Structura avertismentelor

Avertismentele din acest document au un aspect și o structură standard.

Exemplul următor prezintă un avertisment privind electrocutarea din cauza pieselor sub tensiune. Se menționează măsura necesară pentru a evita pericolul.

În acest document sunt utilizate simbolurile generale de mai jos:

Simbol general Semnificație
	Identificarea unei recomandări speciale(text și/sau grafică)
	Identificarea unei recomandări simple(numai text)

Simbol general Semnificatie
	Identificarea unui link spre un videoclip instructiv
	Identificarea sculelor necesare
	Identificarea condiților preliminare necesare
	Identificarea unei stări (dacă..., apoi...)
	Identificarea unui rezultat
[Pornire] Identificarea unei taste sau a unui buton
[00123456] Identificarea unui număr de serie
Stare Identificarea unui text/unei ferestre afisate(pe ecranul aparatului)

2.1 Instrucțiuni generale de siguranță

2.1.1 Toate aparatele electrocasnice

Pericol de electrocutare din cauza pieselor sub tensiune!

• Erorile care au loc în timpul reparațiilor efectuate la componentele electrice pot să ducă la electrocutări!
• Deconectați aparatul de la sursa de alimentare cu tensiune cu cel puțin 60 de secunde înainte de a începe lucrările.
• După reparație, este obligatorie efectuarea unei verificări de siguranță conform cu VDE 0701 sau cu reglementările naționale respective.

Pericol de rănire din cauza muchiilor ascuțite!

■ Purtați mănuși de protecție.

Pericol de zdrobire în timpul lucrărilor de reparație, întreținere, depanare și service, din cauza componentelor grele și mobile

■ Purtați încălțăminte de protecție. ■ Fixați componentele grele împotriva căderii. ■ Nu vă sprijiniți cu părți ale corpului de componentele mobile.

Pericol pentru siguranța/functionarea aparatului!

■ Utilizați numai piese de schimb originale.

Pericol de deteriorare a componentelor sensibile la electricitatea statică (ESD)!

- Nu atingeți modulele, inclusiv conexiunile și căile conductorilor.

Instrumente și materiale utile

Desemnare Detalii	Imagini
Şurubelniţă Torx T20 cu orificiu [00340764]	100 mm, pentru şuruburi cu şlift de siguranţă
Şurubelniţă Torx T15	Lungime 80 mm
Şurubelniţă plată Lamă de 10 mm x 1,6 mm x 200 mm
Patent cu cioc [00340871]	Lungime: 200 mm, drept

Repararea

4.1 Înlocuirea blatului

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică. √ Aparatul este complet accesibil.

4.1.1 Demontarea blatului

1. Demontați cele două șuruburi din spate (1) (opționale).
2. Apăsați în sus ambele clapete de fixare de sub blat (2).

1. Ridicați blatul ușor din partea din față (3).
2. Împingeți blatul îndepărtându-l de partea din spate (4).
3. Demontați partea superioară.

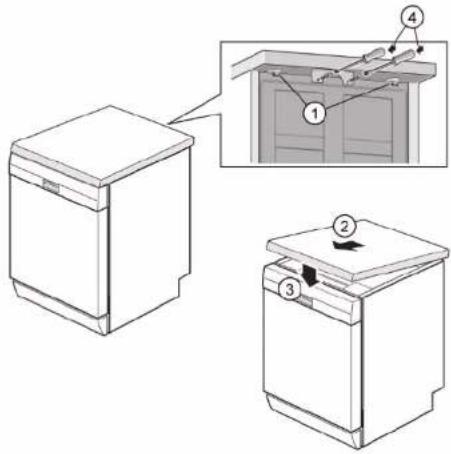

4.1.2 Montarea blatului

1. Blocați partea din spate a blatului în ghidaje utilizând colierele de fixare (1).

1. Împingeți blatul în față (2).
2. Apăsați partea din față a blatului în jos până când ambele manete de prindere se fixează în poziție cu un clic (3).
3. Înșurubați la loc cele două șuruburi (4) (opțional).

Repararea

4.2 Montarea sistemului de coșuri

Cerință:

Coșul relevant a fost demontat din aparat.

4.2.1 Montarea unui jgheab pentru tablete la modelul de 86 cm Scule speciale:

Ghidajul pentru tablete [00614935]

Clema de susținere a ceștilor [00618565]

1. Introduceți jgheabul pentru tablete pe diagonală pe fața frontală a coșului.
2. Centrați compartimentul de colectare a tabletelor și fixați-l în poziție cu un clic.

4.2.2 Montarea clemei de susținere a ceștilor

Scule speciale:

Ghidajul pentru tablete [00614935] Clema de susținere a ceștilor [00618565]

Când spălați cești, clema de susținere a ceștilor poate fi rabatată în sus. Unghiul suplimentar reduce acumularea apei pe fundul ceștilor. În cazul paharelor înalte, vă recomandăm să lăsați clema de susținere a ceștilor rabatată în jos. Dacă coșurile de sus sunt prevăzute cu inserție de plastic opțională, aceasta trebuie să fie întâi demontată.

1. Scoateți inserția de plastic.

1. Fixați în poziție cu un clic clema de susținere a ceștilor.

1. Rabatați clema în sus.

1. Poziționați articolele de spălat.

4.2.3 Montarea inserției pentru aburitor Scule speciale:

Ghidajul pentru tablete [00614935] Clema de susținere a ceștilor [00618565]

Montați inserția pentru aburitor cu piesele de capăt introduse sub sistemul coșului.

4.3 Înlocuirea sertarului varioDrawer

4.3.1 Demontarea sertarului varioDrawer

1. Îndoiți clapetele sertarului spre interior.

1. Demontați mânerul în sus.
2. Apăsați pe inserțiile laterale din plastic spre exterior și apăsați-le în sus, afară de pe cadru.

1. Îndoiți cu atenție urechile de ghidare spre exterior.

1. Trageți tijele rabatabile afară din urechi.
2. Apăsați cadrul metallic în partea din față, scoțându-l de pe suporturi.

1. Împingeți cadrul metallic în spate, scoțându-l din ghidaj.

4.3.2 Montarea sertarului varioDrawer

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.4 Înlocuirea brațelor de pulverizare

4.4.1 Demontarea brațului de pulverizare

1. Deșurubați brațul de pulverizare superior (1) și trageți-l în jos pentru a-l scoate (2).

1. Trageți brațul de pulverizare inferior în jos pentru a-l scoate.

4.4.2 Montarea brațului de pulverizare

1. Introduceți brațul de pulverizare inferior. Brațul de pulverizare se fixează în poziție cu un clic.
2. Introduceți brațul de pulverizare superior și înșurubați-l ferm în poziție.

Repararea

4.5 Înlocuirea filtrelor

4.5.1 Demontarea filtrelor

1. Rotiți filtrul de particule mari în sens antiorar (1) și scoateți sistemul de filtrare (2).

Asigurați-vă că în colectorul de apă nu cad impurități.

1. Împingeți filtrul microscopic în jos pentru a-l scoate.

1. Reasamblați sistemul de filtrare. Asigurați-vă că opritoarele de pe filtrul de particule mari se fixează în poziție cu un clic.
2. Introduceți sistemul de filtrare în aparat și rotiți filtrul de particule mari în sens orar. Asigurați-vă că marcajele cu săgeți se potrivesc.

Repararea

4.6 Montarea capului de pulverizare

1. Demontați coșul de sus.
2. Introduceți capul de pulverizare în suport (1) și rotiți spre dreapta (2).

Capul de pulverizare se fixează în poziție cu un clic.

Repararea

4.7 Înlocuirea cablului de alimentare

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică. √ Aparatul este deconectat de la sursa de alimentare cu apă. √ Aparatele sunt accesibile.

4.7.1 Deconectarea cablului de alimentare

- Mișcați ștecherul cablului de alimentare cu atenție în sus și în jos și trageți afară din priza de rețea.

4.7.2 Conectarea cablului de alimentare

ATENȚIE!

Supraîncălzirea conexiunii de rețea!

Pericol de incendiu

Introduceți cablul de alimentare ferm, până se aude un clic.

Introduceți ștecherul cablului de alimentare în priza de rețea până când auziți cum ștecherul se fixează în poziție cu un clic.

Repararea

4.8 Înlocuirea capacului compartimentului pentru detergent

Se poate utiliza o șurubelniță mică drept pârghie.

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică. √ Aparatul este deconectat de la sursa de alimentare cu apă. Ușa a fost deschisă. √ Capacul compartimentului pentru detergent a fost deschis.

4.8.1 Demontarea capacului compartimentului pentru detergent

1. Glisați capacul compartimentului pentru detergent în interior 5 mm.
2. Cu o mișcare similară acționării unei pârghii, scoateți partea inferioară a capacului compartimentului pentru detergent de pe șinele de ghidare și trageți partea superioară a capacului compartimentului pentru detergent afară de pe șinele de ghidare.
3. Demontați arcul.

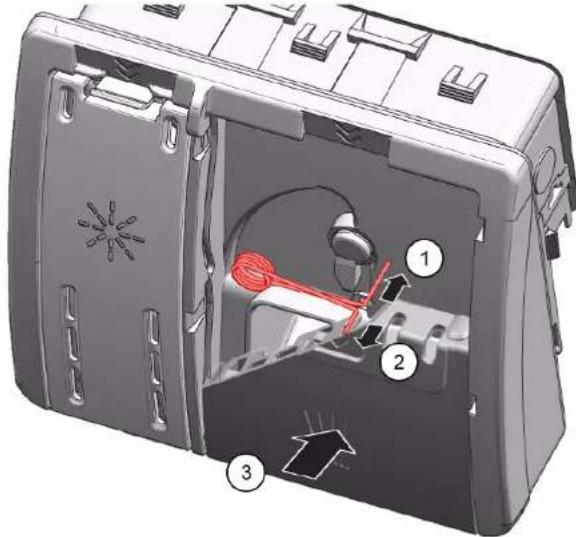

4.8.2 Introducerea arcului

1. Introduceți capătul lung al arcului în orificiul de montare a dispozitivului de dozare (1).

1. Introduceți capătul scurt al arcului în orificiul de montare a capacului compartimentului pentru detergent (2).
2. Apăsați capacul în dispozitivul de dozare (3).

4.8.3 Montarea capacului compartimentului pentru detergent

1. Introduceți capacul compartimentului pentru detergent cu 5 mm înaintea poziției complet deschise în șinele de ghidare de pe o parte. Aplicând o forță ușoară, apăsați partea opusă în șinele de ghidare.
2. Verificați funcționarea capacului compartimentului pentru detergent.

Repararea

4.9 Înlocuirea capacului pompei de apă uzată

Cerință:

Coșul a fost demontat. √ Filtrele au fost scoase. → 755

4.9.1 Demontarea capacului pompei de apă uzată

1. Evacuați toată apa.

Utilizați un burete, dacă este necesar.

1. Desprindeți capacul pompei cu ajutorul unei linguri și prindeți-l de nervura transversală.

1. Ridicați capacul pompei înclinat spre interior și scoateți-l.

4.9.2 Montarea capacului pompei de apă uzată

- Introduceți capacul pompei (1) și apăsați-l în jos (2).

Capacul pompei se fixează în poziție cu un clic.

Repararea

4.10 Înlocuirea panoului lateral

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică. √ Aparatul este deconectat de la sursa de alimentare cu apă. √ Aparatele sunt accesibile. √ Aparate neîncorporate: Blatul a fost demontat. → 749

4.10.1 Demontarea panoului lateral

1. Demontați șuruburile de pe panoul lateral (1).

Fig. 1: Complet încorporat

1. Înclinați ușor panoul lateral spre exterior, de la partea de sus (2).
2. Coborâți panoul lateral și extrageți-l din canelura de jos (3).

Repararea

4.10.2 Montarea panoului lateral

1. Introduceți panoul lateral în canelura de jos (1).

Fig. 2: Complet încorporat

1. Apăsați panoul lateral pe aparat (2).
2. Ancorați panoul lateral cu șuruburi (3).

Repararea

4.11 Înlocuirea ușii exterioare

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică. √ Aparatul este deconectat de la sursa de alimentare cu apă.

4.11.1 Demontarea ușii exterioare

Demontați doar șuruburile descrise la pașii următori.

1. Deschideți ușa.
2. Demontați patru șuruburi.

Asigurați ușa ținând-o de o parte.

Demontați două șuruburi.

4.11.2 Montarea ușii exterioare

Repararea

Cerință:

Izolația textilă a fost poziționată corect și fixată pe fața interioară a ușii exterioare. Balamalele sunt introduse în ușa exterioară.

1. Închideți ușa interioară fără a o împinge în poziția de închidere completă.

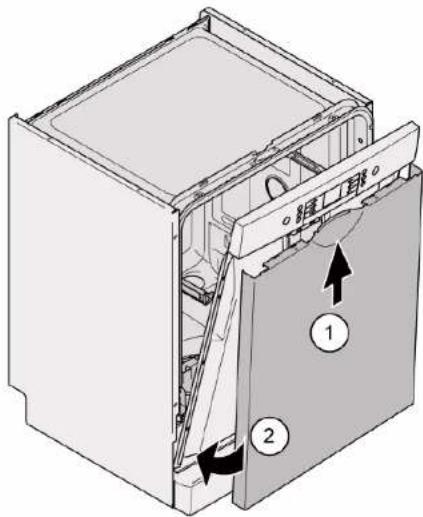

2. Împingeți ușa exterioară în sus, sub panoul de control (1).

1. Apăsați ușa exterioară pe ușa interioară și mențineți-o în această poziție (2).

4.

Asigurați ușa ținând-o de o parte.

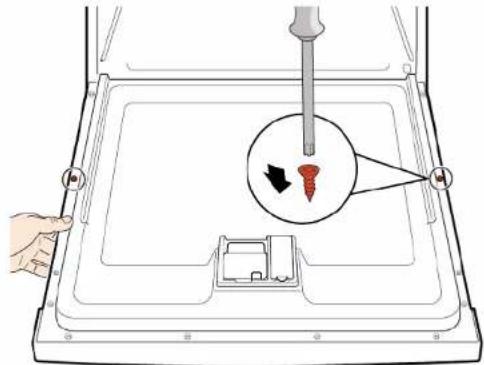

Deschideți ușa și fixați-o cu două șuruburi (șuruburi metalice de 4 x 11 mm).

1. Fixați ușa exterioară cu patru șuruburi (șuruburi metalice de 4 x 11 mm).

4.12 Înlocuirea panoului de control

Dacă un modul de operare este defect, trebuie înlocuit întregul panou de control.

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică. √ Aparatul este deconectat de la sursa de alimentare cu apă. Ușa exterioară a fost demontată. Ușa exterioară a fost demontată (complet încorporat/încorporat).

4.12.1 Demontarea panoului de control

1. Deconectați conexiunile electrice de la panoul de control și de la senzorul inferior al funcției de clătire (1, 2).

1. Deconectați cablul de împământare (3) (opțional).
2. Deschideți ușa aparatului.
3. Asigurați panoul de control pentru a preveni căderea acestuia (țineți-l cu mâna).
4. Demontați șase șuruburi.

1. Scoateți panoul de control.

4.12.2 Montarea panoului de control

Utilizați șuruburi de 4 x 16 mm.

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.13 Fixarea arcurilor ușii

1. Extrageti capacul ghidajului corzii.

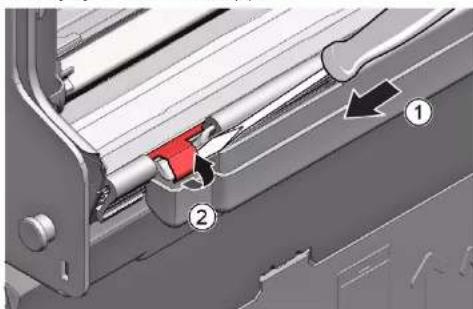

1. Deschideți ușa puțin (1).
2. Fixați în canelura de jos (2).
3. Închideți încet ușa (3).

Sistemul corzii se fixează automat de balamaua ușii.

Repararea

1. Închideți ușa ușor (4).
2. Mutați canelura în spate și eliberați balamaua ușii (5).
3. Deschideți ușa (6).

1. Repetați procesul pe partea cealaltă a aparatului.

Repararea

4.14 Înlocuirea panoului de la picioare

Picioarele sunt identice și pot fi inversate.

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică. √ Aparatul este deconectat de la sursa de alimentare cu apă. Ușa exterioară a fost demontată. Ușa exterioară a fost demontată (complet încorporat/încorporat).

4.14.1 Demontarea panoului de la picioare

1.

Demontare incorectă.Dacă panoul de la picioare este slăbit pe partea laterală și demontat,cele două console se pot rupe. Dacă o singură consolă este deteriorată, partea laterală poate fi schimbată, deoarece consolele sunt identice.Se recomandă să poziționați ceva sub aparat în partea din față pe lateral, pentru a detensiona panoul de la picioare și picioarele aparatului.

1. Introduceți o șurubelniță în ghidaje (1) și eliberați sistemul de prindere apăsând în jos.

1. Demontați picioarele din față (1).

4.14.2 Montarea panoului de la picioare

1. Introduceți picioarele.
2. Atașați panoul de la picioare la partea de sus (1) și apăsați-l în jos până când se fixează în poziție cu un clic (2).

4.15 Înlocuirea plăcii de bază

Placa de bază este amplasată în partea de jos a feței frontale.

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică. √ Aparatul este deconectat de la sursa de alimentare cu apă. √ Placa de mobilier (opțională) a fost demontată. Ușa exterioară a fost demontată. Ușa exterioară a fost demontată (complet încorporat/încorporat). Panoul de la picioare a fost demontat (opțional).

4.15.1 Demontarea plăcii de bază

1. Demontați două șuruburi (1).

1. Decuplați elementele de prindere (2).
2. Înclinați panoul de bază cu atenție în față (1).

În funcție de seria modelului, conectorul EmotionLight este încă ancorat de bază.

Deblocați conectorul de la camele opritoare și trageți-l spre spate (opțional) (2).

4.15.2 Montarea plăcii de bază

Montați placa de bază urmând aceeași procedură în ordine inversă.

Repararea

4.16 Înlocuirea canalului de preaplin

Canalul de preaplin este amplasat în partea de jos din față a aparatului.

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică. √ Aparatul este deconectat de la sursa de alimentare cu apă. √ Placa de mobilier a fost demontată (opțională). Ușa exterioară a fost demontată. Panoul de la picioare a fost demontat (opțional). →767 Placa de bază a fost demontată. →768

4.16.1 Demontarea jgheabului de preaplin

Apa reziduală

• Când demontați furtunul de evacuare, poate avea loc scurgerea apei reziduale.
• Captați apa sau evacuați-o din tava de bază cu seringa de aspirare.
• Detașați din mecanismul de prindere din partea superioară (1, 2).

1. Eliberați elementul de prindere din partea superioară.

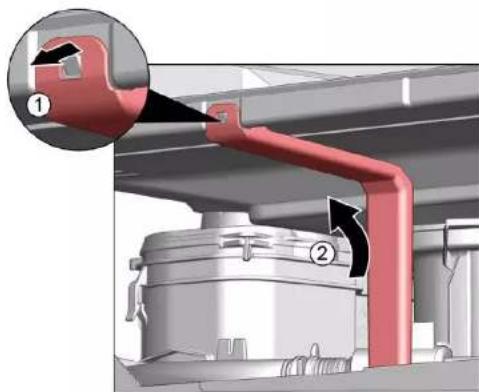

1. Introduceți șurubelnița sub clema metalică (1).
2. Eliberați ușor clema metalică (2).

1. Ridicați canalul de preaplin.

4.16.2 Montarea canalului de preaplin

Daune provocate de apă ca urmare a instalării incorecte a canalului de preaplin!

Introduceți corect canalul de preaplin la partea inferioară, în ghidajul canelurii de jos.

Fixați corect canalul de preaplin la partea de sus, prin sistemul de prindere cu un clic.

1. Poziționați canalul de preaplin (1).
2. Deplasați canalul de preaplin în garnitură (2).
3. Apăsați canalul de preaplin în ghidajul garniturii (3).
4. Introduceți cu atenție canalul de preaplin (4).
5. Fixați canalul de preaplin cu clema (5).

1. Verificați montajul în partea stângă și în partea dreaptă. 3. Asigurați-vă că fixarea este fermă.

1. Prindeți clema metalică de pe partea stângă și de pe partea dreaptă.

4.17 Înlocuirea ușii interioare

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică. √ Aparatul este deconectat de la sursa de alimentare cu apă.

4.17.1 Demontarea ușii interioare

1. Demontați șuruburile (1).
2. Demontați ușa interioară ridicând-o în sus. (2).

1. Ancorați balamaua ușii cu șuruburi.
2. Poziționați ușa interioară pe balamaua ușii.
3. Ancorați ușa interioară cu șuruburi.

4.17.2 Montarea ușii interioare

1. Întoarceți garnitura ușii în față.
2. Deplasați ușa interioară în spatele garniturii ușii.
3. Închideți ușa interioară.
4. Întoarceți garnitura ușii în sus. Părțile laterale sunt orientate în sus.
5. Deplasați balamaua ușii în sus.

Repararea

4.18 Înlocuirea balamalei ușii

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică. √ Aparatul este deconectat de la sursa de alimentare cu apă. √ Aparatele sunt accesibile. Panoul lateral a fost demontat. →760 Ușa exterioară a fost demontată. Ușa interioară a fost demontată. Panoul de control a fost demontat. →764 √ Arcurile ușii au fost fixate. →765 Panoul pentru picioare a fost demontat. →767 √ Placa de bază a fost demontată. →768 Jgheabul de preaplin a fost demontat. →769

4.18.1 Demontarea balamalei ușii

1. Decuplați cârligul de prindere utilizând o șurubelniță (1).
2. Împingeți balamaua ușii în față (2).

1. Decuplați conexiunea de împământare a balamalei ușii.

Pericol de electrocutare din cauza pieselor sub tensiune! Pericol de moarte prin electrocutare în cazul unei reparații necorespunzătoare. Componentele electrice trebuie reparate de către electricieni calificați. După reparație, este obligatorie efectuarea unei verificări de siguranță conform cu VDE 0701 sau cu reglementările naționale respective.

Repararea

1. Poziționați balamaua pe aparat (1).
2. Deplasați balamaua jos (2) până când se fixează în poziție pe aparat.

O conexiune de împământare lipsă poate determina manifestarea unui potențial de la rețea pe ușă.

Stabiliți conexiunea de împământare.

4.19 Înlocuirea garniturii (inferioare) a ușii

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică. √ Aparatul este deconectat de la sursa de alimentare cu apă. Ușa exterioară a fost demontată. √ Placa de bază a fost demontată. →768 Panoul de la picioare a fost demontat (opțional). →767 √ Arcurile ușii au fost scoase. Panoul de control a fost demontat. √ Suportul de cabluri din partea din dreapta jos a fost demontat.

4.19.1 Demontarea garniturii ușii

1. Demontați cele două cleme de retenție de pe garnitura inferioară a ușii (1, 2).

1. Demontați cele două garnituri inferioare ale ușii de pe ușa interioară.

1. Instalați capacele de etanșare din stânga și dreapta pe șina de etanșare pe care se află garnitura ușii.

1. Introduceți garnitura ușii cu clapeta de etanșare în ușa interioară.
2. Fixați garnitura ușii cu două cleme de retenție.

Repararea

4.20 Înlocuirea garniturii (superioare) a ușii

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică. √ Aparatul este deconectat de la sursa de alimentare cu apă.

4.20.1 Demontarea garniturii ușii

▶ Demontați garnitura ușii de pe rama interioară.

4.20.2 Montarea garniturii ușii

Garnitura ușii trebuie tăiată la lungimea corectă înainte de a fi montată. Această lungime este de 1750 mm pentru aparatele cu înălțimea de 81 cm și de 1850 mm pentru aparatele cu înălțimea de 86 cm.

1. Pregătiți garnitura corespunzătoare a ușii.
2. Asigurați poziția corectă de montare a profilului de etanșare.

1. Punctul alb trebuie să se afle la același nivel cu banda patului garniturii.

Garnitura nu trebuie să formeze valuri sau să fie tensionată la colțuri. Garnitura este decupată pe diagonală la capete și oblic pe fundul containerului în partea din față.

Poziționați capătul garniturii orientat direct spre partea din față, sub ușa interioară. Garnitura trebuie să fie poziționată cât mai departe posibil de fața laterală a containerului.

Garnitura ușii montată corect:

Lampa EmotionLight se află în partea exterioară din față, sus, a rezervorului de clătire.

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică. √ Aparatul este deconectat de la sursa de alimentare cu apă. √ Aparatele sunt accesibile. √ Blatul a fost demontat (opțional). Panoul lateral din dreapta a fost demontat (opțional).→760

4.21.1 Demontarea lămpii EmotionLight

1. Detașați cârligul de prindere de pe fața posterioară (1).

1. Scoateți suportul în sus (2).
2. Trageți ștecherul afară din conector (dreapta jos, pe fața frontală a aparatului).
3. Decuplați conexiunea electrică a modulului de alimentare.

1. Demontați lampa EmotionLight de pe aparat.

4.21.2 Montarea lămpii EmotionLight

1. Introduceți suportul în rama rezervorului de clătire (1).

1. Cuplați cârligul de prindere (2).

3.

Montați cablul pe partea laterală din dreapta jos.

4.22 Înlocuirea lămpii TimeLight

Înlocuiți lampa TimeLight numai ca piesă completă. Modulul TimeLight este fixat pe fața posterioară a plăcii de bază.

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică. √ Aparatul este deconectat de la sursa de alimentare cu apă. Panoul pentru picioare a fost demontat.→767 Placa de bază a fost demontată și întoarsă.→768

4.22.1 Demontarea lămpii TimeLight

1. Îndoiți ușor elementele de prindere (1) spre exterior.

1. Trageți modulul TimeLight în sus scoțându-l de pe ghidaj (2).

4.22.2 Montarea lămpii TimeLight

1. Îndoiți elementele de prindere (1) din nou la loc.

1. Împingeți modulul TimeLight în ghidaj (2).
2. Conectați conexiunile electrice.

Repararea

4.23 Înlocuirea lămpii Gap Illumination

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică. √ Aparatul este deconectat de la sursa de alimentare cu apă. Ușa exterioară este dezasamblată. Panoul de operare a fost demontat.

4.23.1 Demontarea lămpii Gap Illumination

1. Detașați elementul de prindere (1).
2. Îndepărtați conexiunile electrice de la modulul de operații (2).

1. Detașați cârligul de prindere de pe fața posterioară (1).
2. Demontați filamentul lămpii (2).

1. Decuplați cârligul de prindere (1).
2. Ridicați placa cu circuite imprimate, cu suportul acesteia, și scoateți-o din rama modulului de operații (2).

1. Introduceți suportul plăcii cu circuite imprimate în rama modulului de operații.

1. Fixați-l până când se aude un clic.

1. Montați filamentul lâmpii și fixați-l până când se aude un clic.

1. Conectați cablul la modulul de operații.
