LIETOŠANAS INSTRUKCIJA OC 3 Adventure Kärcher

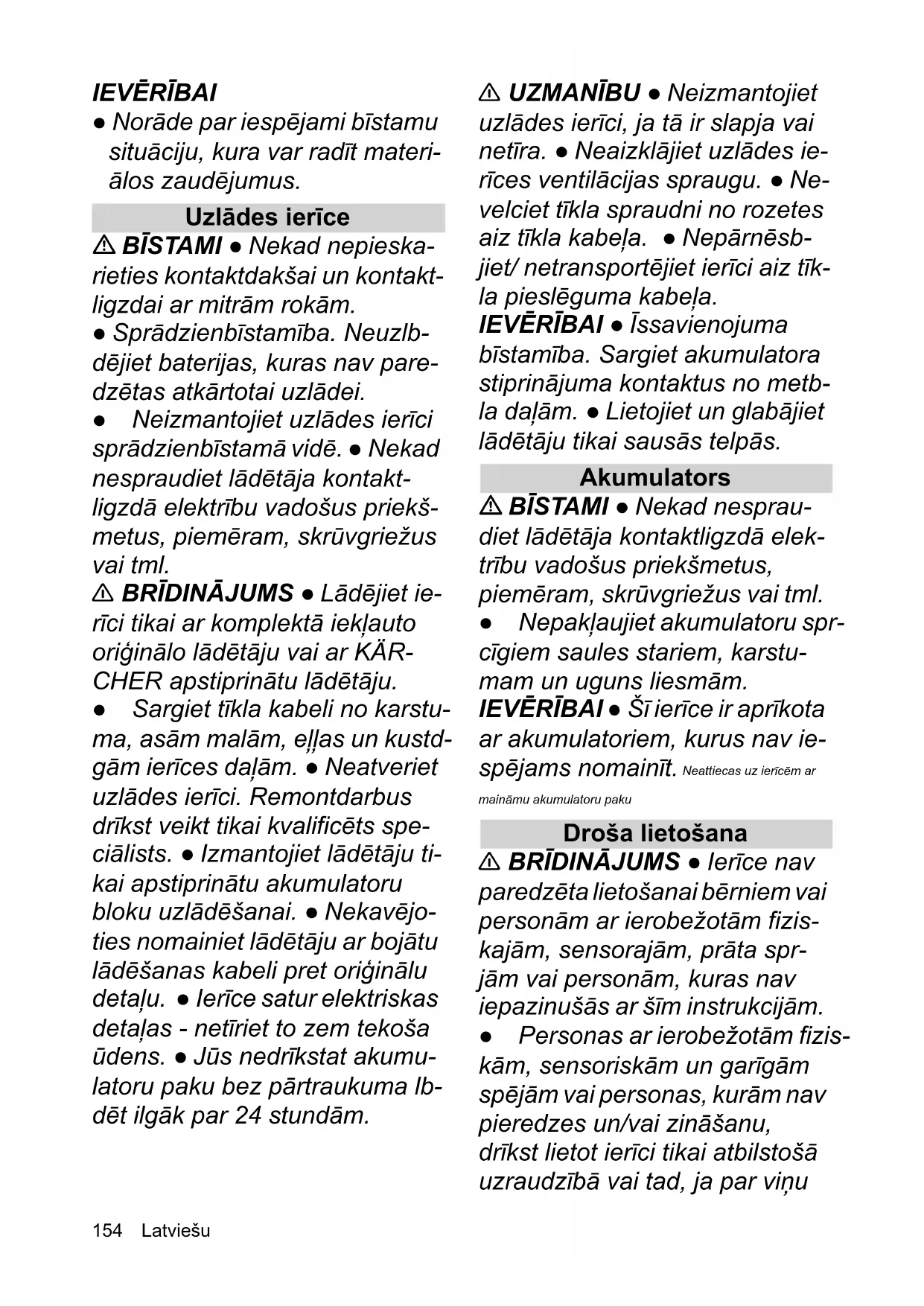

● Norāde par iespējami bīstamu situāciju, kura var radīt materi- ālos zaudējumus. Uzlādes ierīce BĪSTAMI ● Nekad nepieska- rieties kontaktdakšai un kontakt- ligzdai ar mitrām rokām. ● Sprādzienbīstamība. Neuzlb- dējiet baterijas, kuras nav pare- dzētas atkārtotai uzlādei. ● Neizmantojiet uzlādes ierīci sprādzienbīstamā vidē. ● Nekad nespraudiet lādētāja kontakt- ligzdā elektrību vadošus priekš- metus, piemēram, skrūvgriežus vai tml. 몇 BRĪDINĀJUMS ● Lādējiet ie- rīci tikai ar komplektā iekļauto oriģinālo lādētāju vai ar KÄR- CHER apstiprinātu lādētāju. ● Sargiet tīkla kabeli no karstu- ma, asām malām, eļļas un kustd- gām ierīces daļām. ● Neatveriet uzlādes ierīci. Remontdarbus drīkst veikt tikai kvalificēts spe- ciālists. ● Izmantojiet lādētāju ti- kai apstiprinātu akumulatoru bloku uzlādēšanai. ● Nekavējo- ties nomainiet lādētāju ar bojātu lādēšanas kabeli pret oriģinālu detaļu. ● Ierīce satur elektriskas detaļas - netīriet to zem tekoša ūdens. ● Jūs nedrīkstat akumu- latoru paku bez pārtraukuma lb- dēt ilgāk par 24 stundām. 몇 UZMANĪBU ● Neizmantojiet uzlādes ierīci, ja tā ir slapja vai netīra. ● Neaizklājiet uzlādes ie- rīces ventilācijas spraugu. ● Ne- velciet tīkla spraudni no rozetes aiz tīkla kabeļa. ● Nepārnēsb- jiet/ netransportējiet ierīci aiz tīk- la pieslēguma kabeļa. IEVĒRĪBAI ● Īssavienojuma bīstamība. Sargiet akumulatora stiprinājuma kontaktus no metb- la daļām. ● Lietojiet un glabājiet lādētāju tikai sausās telpās. Akumulators BĪSTAMI ● Nekad nesprau- diet lādētāja kontaktligzdā elek- trību vadošus priekšmetus, piemēram, skrūvgriežus vai tml. ● Nepakļaujiet akumulatoru spr- cīgiem saules stariem, karstu- mam un uguns liesmām. IEVĒRĪBAI ● Šī ierīce ir aprīkota ar akumulatoriem, kurus nav ie- spējams nomainīt. Neattiecas uz ierīcēm ar maināmu akumulatoru paku Droša lietošana 몇 BRĪDINĀJUMS ● Ierīce nav paredzēta lietošanai bērniem vai personām ar ierobežotām fizis- kajām, sensorajām, prāta spr- jām vai personām, kuras nav iepazinušās ar šīm instrukcijām. ● Personas ar ierobežotām fizis- kām, sensoriskām un garīgām spējām vai personas, kurām nav pieredzes un/vai zināšanu, drīkst lietot ierīci tikai atbilstošā uzraudzībā vai tad, ja par viņu/DWYLHģX drošību atbildīgā persona dod norādes par ierīces drošu lieto- šanu un lietotājs ir izpratis iespr- jamās briesmas. ● Ar ierīci nedrīkst spēlēties bērni. ● Uz- raugiet bērnus, lai pārliecinātos, ka tie nespēlējas ar ierīci. ● Ierīci lietojiet tikai atbilstoši paredzēta- jam mērķim. Ņemiet vērā apkār- tējos apstākļus un darba laikā uzmanieties no trešām perso- nām, jo īpaši bērniem. ● Ap- draudējuma zonās (piem., degvielas uzpildes stacijās) ie- vērojiet attiecīgos drošības no- teikumus. Nekad neizmantojiet ierīci sprādzienbīstamās telpās. ● Neapsmidziniet priekšmetus, kas satur veselībai bīstamas vie- las (piem., azbestu). ● Savaino- šanās risks. Nevērsiet smidzināšanas strūklu acīs. 몇 UZMANĪBU ● Neizmantojiet ierīci, ja tā pirms tam ir nokritusi, ir redzami bojāta vai nav hermr- tiska. ● Lietojiet un uzglabājiet ierīci tikai atbilstoši aprakstam vai attēlam. ● Neatstājiet ierīci ekspluatācijas laikā bez uzrau- dzības. ● Lai nodrošinātu stabi- lu pozīciju, novietojiet ierīci uz stingras, līdzenas pamatnes. ● Nelaimes gadījumi vai bojā ju- mi, ko var radīt ierīces apgāša- nās. Pirms darbu veikšanas vienmēr nodrošiniet ierīces sta- bilitāti. IEVĒRĪBAI ● Neiepildiet tīrīša- nas līdzekļus vai citus papildinb- jums. ● Ierīces bojājumi. Neiepildiet ūdens tvertnē šķīdi- nātājus, šķīdinātājus saturošus šķidrumus vai neatšķaidītas skb- bes (piem., tīrīšanas līdzekļus, benzīnu, krāsas atšķaidītājus un acetonu). ● Ierīces bojājumi sausa gaitas dēļ. Ieslēdziet ierīci tikai, ja ūdens tvertnē ir ūdens. ● Nelietojiet ierīci, ja apkārtējās vides temperatūra ir zemāka par 0 °C. Noteikumiem atbilstoša lietošana Zemspiediena tīrītāju izmantojiet tikai privātā mājsaim- niecībā. Zemspiediena tīrītājs ir paredzēts mašīnu, transportlü- dzekļu, darbarīku, fasāžu, terašu, dārza ierīču, mājdzīv- nieku utt. mazgāšanai ar zemspiediena ūdens strūklu bez tīrīšanas līdzekļu pievienošanas. Apkārtējās vides aizsardzība Iepakošanas materiālus ir iespējams pārstrādāt atkārtoti. Likvidējiet iepakojumus videi nekaitīgā veidā. Elektriskās un elektroniskās ierīces satur noderü- gus pārstrādājumus materiālus un bieži vien tT- das sastāvdaļas kā baterijas, akumulatorus un eļļu, kuras nepareizas izmantošanas vai likvidс- šanas gadījumā var radīt potenciālu apdraudējumu cil- vēku veselībai un videi. Tomēr šīs sastāvdaļas ir nepieciešamas ierīces pareizai darbībai. Ierīces, kas apzīmētas ar šo simbolu, nedrīkst izmest kopā ar sadzü- ves atkritumiem. Tīrīšanas darbus, kuros notekūdens satur eļļu, pie- mēram, motora mazgāšanu, zemgrīdas mazgāša- nu, drīkst veikt tikai mazgāšanas vietās, kas aprīkotas ar eļļas atdalītāju. Darbus ar tīrīšanas līdzekļiem drīkst veikt tikai uz darba virsmām, kas ir nodrošinātas pret šķidruma noteci, ar pieslēgumu netīrā ūdens kanalizācijai. Neļau- jiet tīrīšanas līdzeklim nokļūt ūdenstilpnēs vai zemē. Dažās valstīs nav atļauta ūdens ņemšana no atklT- tām ūdenstilpnēm. Informācija par sastāvdaļām (REACH) Aktuālo informāciju par sastāvdaļām skatiet: www.kaer- cher.de/REACH Piederumi un rezerves daļas Izmantot tikai oriģinālos piederumus un oriģinālās re- zerves daļas, jo tie garantē drošu un nevainojamu ierü- ces darbību. Informāciju par piederumiem un rezerves daļām skatīt www.kaercher.com. /DWYLHģX Piegādes komplekts Ierīces piegādes komplekts ir attēlots uz iepakojuma. Iz- saiņojot pārbaudiet, vai saturs ir pilnīgs. Ja trūkst piede- rumi vai transportēšanas laikā radušies bojājumi, lūdzu, informējiet tirgotāju. Drošības ierīces 몇 UZMANĪBU Atvienotas vai mainītas drošības ierīces Drošības ierīces ir paredzētas jūsu aizsardzībai. Nemainiet un neatvienojiet drošības ierīces. Ierīces slēdzis Ierīces slēdzis novērš neparedzētu ierīces iedarbināša- nu. Spiediena slēdzis Atlaižot rokas izsmidzinošās pistoles sviru, spiediena slēdzis izslēdz sūkni un zemspiediena strūkla tiek pār- traukta. Ja svira tiek nospiesta, sūknis atkal ieslēdzas. Motora aizsardzības slēdzis Pārāk augsta strāvas patēriņa gadījumā motora aizsar- dzības slēdzis izslēdz ierīci. Simboli uz ierīces Ierīces apraksts Ierīces apraksts Šajā lietošanas instrukcijā ir aprakstīts maksimālais ap- rīkojums. Atkarībā no modeļa iespējamas piegādes komplekta atšķirības (skatiet iepakojumu). Attēlus skatiet grafika lappusē Attēls A 1 *Transportlīdzekļa adapters2 Uzlādes ierīce3 Ierīces nešanas rokturis4 Lādētāja kontaktligzda5 Ierīces slēdzis6 Uzlādes stāvokļa indikācija7 Smidzināšanas pistole 8 *Konusa strūklas sprausla saudzējošai tīrīšanai9 *Universālā birste10 Plakanās strūklas sprausla11 Ūdens tvertne12 Ūdens tvertnes vāks13 Ūdens tvertnes pārnēsāšanas rokturis14 Mazo detaļu uzglabāšanas nodalījums15 Vārsta atvērējierīce16 Smalkais filtrs17 Tipa datu plāksnīte18 *Iesūkšanas šļūtene19 *Iesūkšanas šļūtenes pieslēgums20 *Ūdens filtrs21 *Noslēgvāciņš22 *Piederumu kastīte23 *Viskozes drāna24 *Vilnas tīrīšanas suka25 *Mikrošķiedras lupatiņa

• izvēles iespēja Mirgojošais kods Ekspluatācijas uzsākšana

1. Novietojiet ierīci uz līdzenas virsmas.

1. Uzlādēt akumulatoru.

Attēls B Norādījum Uzlādes procesa laikā mirgo uzlādes līmeņa indikācija. Ja akumulators ir pilnībā uzlādēts, tā pastāvīgi deg. Uz- lādes laika ilgums, skatīt nodaļu Tehniskie dati. Ūdens apgāde

Netīrumi ūdenī Sūkņa un piederumu bojājumi Tvertnē iepildiet tikai tīru ūdeni. Pievērsiet uzmanību tam, lai tiktu uzsūkts tikai tīrs ūdens. Ūdens apgāde no integrētas ūdens tvertnes

Nelietpratīga ūdens apgāde Ierīces bojājums Ūdens tvertnē neiepildiet tīrīšanas līdzekļus, augu aiz- sardzības līdzekļus vai citus papildinājums. Neiegremdējiet ierīci ūdenī. Noņemiet rezervuāra tvertnes vāku uzpildei.

1. Pagrieziet ierīces nešanas rokturi uz sāniem.

2. Izvelciet ūdens tvertni vertikāli augšup.

3. Atveriet ūdens tvertnes vāku un uzpildiet ūdens

4. Novietojiet ūdens tvertni uz ierīces.

Attēls F Akumulatoru pakas uzlādi veiciet tikai ar komplektācijā iekļauto oriģinālo uz- lādes ierīci vai ar KÄRCHER apstipri- nātu uzlādes ierīci. PS02 PS02 notiek akumulatora uzlāde. Akumulators ir pilnībā uzlT- dēts. Brīdinājums par zemu aku- mulatora spriegumu (aptu- veni 2 minūtes atlikušais darbības laiks). Akumulators ir izlādējies. Ierīce izslēdzas, vai ierīci nav iespējams ieslēgt. Motora aizsardzības slс- dzis ir nostrādājis (skatīt nodaļu Palīdzība traucēju- mu gadījumā)./DWYLHģX Norādījum Pievērsiet uzmanību tam, lai zemspiediena šļūtene atrastos spraugā un nebūtu iespīlēta. Ūdeni iesūkt no atklātas tvertnes

1. Izvelciet ūdens tvertni vertikāli augšup.

2. Izmantojot iesūkšanas šļūtenes pieslēgumu vai pie-

mērotas knaibles, izņemiet vārsta atvērējierīci. Attēls G

3. Uzspraudiet iesūkšanas šļūtenes pieslēgumu uz

smalkā filtra. Attēls H

4. Izmantojot iesūkšanas šļūtenes pieslēgumu vai pie-

mērotas knaibles, izņemiet smalko filtru. Attēls I

5. Noņemiet smalko filtru no iesūkšanas šļūtenes

6. Iespraudiet iesūkšanas šļūtenes pieslēgumu ierīcē

un nofiksējiet to, pagriežot par 90 °. Attēls J

7. Iekariniet iesūkšanas šļūteni ar integrēto filtru ūdens

avotā (piem., ūdens spainī).

Vārsta atvērējierīces un smalkā filtra zudums Ierīces ekspluatācija nav iespējama Uzglabājiet vārsta atvērējierīci un smalko filtru uzglabb- šanas nodalījumā. Pirms izmantošanas kopā ar ūdens tvertni ievietojiet vārsta atvērējierīci un smalko filtru. Raugieties, lai vārs- ta atvērējierīces rēdze būtu vērsta uz augšu. Ekspluatācija

Sūkņa darbināšana bez šķidruma Ierīces bojājumi Ja ierīce nerada spiedienu 2 minūšu darbības laikā, iz- slēdziet ierīci un rīkojieties atbilstoši norādījumiem no- daļā Palīdzība traucējumu gadījumā.

1. Nospiest ierīces slēdzi.

Aptuveni 2 minūtes pirms darbināšanas laika beigām (skatīt nodaļu Tehniskie dati) sāk mirgot uzlādes stT- vokļa rādījums. Ekspluatācija ar konusa strūklas sprauslu Konusa strūklas sprausla ir piemērota vilnas un ķepu vai īpaši jutīgu komponenšu īpaši maigai tīrīšanai. 몇 UZMANĪBU Smidzināšanas strūkla Acu un ausu savainojums Nevērsiet smidzināšanas strūklu acu vai ausu virzienā.

1. Uzstādiet konusa strūklas sprauslu.

Attēls L Ekspluatācija ar tīrīšanas līdzekļiem BĪSTAMI Drošības datu lapas neievērošana Veselībai var tikt nodarīti smagas pakāpes kaitējumi, td- rīšanas līdzekli izmantojot neatbilstošā veidā Ņemiet vērā tīrīšanas līdzekļa ražotāja drošības datu la- pu, jo īpaši norādes, kas attiecas uz personīgo aizsarga- prīkojumu.

Nelietpratīga ūdens apgāde Ierīces bojājums Ūdens tvertnē neiepildiet tīrīšanas līdzekļus, augu aiz- sardzības līdzekļus vai citus papildinājums. Ieteicamā tīrīšanas metode

1. Tīrīšanas līdzekli taupīgi uzsmidzināt uz sausas

virsmas un ļaut iedarboties (neļaut nožūt).

2. Noskalojiet atbrīvotos netīrumus ar zemspiediena

strūklu. Ekspluatācija ar universālo birsti

Virsmu bojājumi, ko rada netīra universālā birste Lakas bojājumi Pirms universālās birstes ievietošanas pārbaudiet, vai tajā nav netīrumu vai citu daļiņu.

1. Uzstādiet universālo birsti.

Attēls M Ekspluatācijas pārtraukšana

1. Atlaidiet rokas izsmidzinošās pistoles sviru.

Ja aptuveni 5 minūtes to neaktivē, ierīce automātiski iz- slēdzas. Ekspluatācijas beigšana

1. Noņemiet tvertni un iesūkšanas šļūteni.

3. Spiediet rokas smidzināšanas pistoles sviru, līdz

vairs neizplūst ūdens.

4. Atlaidiet rokas izsmidzinošās pistoles sviru.

5. Pilnībā iztukšojiet tvertni.

6. Vajadzības gadījumā ievietojiet smalko filtru un

vārsta atvērējierīci. Raugieties, lai vārsta atvērējierü- ces rēdzes būtu vērstas uz augšu. Transportēšana 몇 UZMANĪBU Savainojumu un bojājumu draudi Transportējot ņemiet vērā ierīces svaru.

1. Transportējot ievērojiet norādes par bīstamu kravu

transportēšanu. Manuālā transportēšana

1. Paceliet ierīci un nesiet, turot aiz nešanas roktura.

Transportēšana transportlīdzekļos

1. Nodrošiniet ierīci pret slīdēšanu un apgāšanos.

Uzglabāšana 몇 UZMANĪBU Svara neievērošana Savainojumu un bojājumu draudi Uzglabājot ņemiet vērā ierīces svaru. Ierīces uzglabāšana

1. Novietojiet ierīci uz līdzenas virsmas.

2. Ierīci uzglabāt atļautās vides temperatūras robežās

(skatīt nodaļu Tehniskie dati). Pretsala aizsardzība

Sala draudi Sals var izraisīt nepilnīgi iztukšotas ierīces bojājumus. Raugiet lai ierīce un tās piederumi būtu pilnībā iztukšoti. Aizsargājiet ierīci no sala.

1. Iztukšojiet ierīci (skatīt nodaļu Ekspluatācijas beig-

šana). /DWYLHģX Kopšana un apkope BĪSTAMI Pieskaršanās strāvu vadošām daļām Strāvas trieciena radīti savainojumi Pirms jebkuru darbu veikšanas pie ierīces izslēdziet ie- rīci un atvienojiet to no uzlādes ierīces. Vārsta atvērējierīces / smalkā filtra tīrīšana Regulāri tīriet vārsta atvērējierīci un smalko filtru.

Materiālie zaudējumi nelietpratīgas tīrīšanas dēļ Pievērsiet uzmanību tam, lai nesabojātu vārsta atvērr- jierīci un filtru.

1. Izvelciet ūdens tvertni vertikāli augšup.

2. Izmantojot iesūkšanas šļūtenes pieslēgumu vai pie-

mērotas knaibles, izņemiet vārsta atvērējierīci. Attēls G

3. Uzspraudiet iesūkšanas šļūtenes pieslēgumu uz

smalkā filtra. Attēls H

4. Izmantojot iesūkšanas šļūtenes pieslēgumu vai pie-

mērotas knaibles, izņemiet smalko filtru. Attēls I

5. Iztīriet vārsta atvērējierīci un smalko filtru tekošā

6. Ievietojiet smalko filtru un vārsta atvērējierīci. Rau-

gieties, lai vārsta atvērējierīces rēdzes būtu vērstas uz augšu. Palīdzība traucējumu gadījumā BĪSTAMI Pieskaršanās strāvu vadošām daļām Strāvas trieciena radīti savainojumi Pirms jebkuru darbu veikšanas pie ierīces izslēdziet ie- rīci un atvienojiet to no uzlādes ierīces. Remontdarbus un darbus ar elektriskajām daļām lieciet veikt tikai autorizētā klientu dienestā. Traucējumu cēloņi bieži vien ir vienkārši un tos ar turp- mākā pārskata palīdzību var novērst pašu spēkiem. Šaubu vai nenorādītu traucējumu gadījumā, lūdzu, vēr- sieties autorizētā klientu servisā. Ierīce nedarbojas Akumulatora uzlādes stāvoklis ir pārāk zems.

1. Pārbaudiet akumulatora uzlādes līmeni, nepiecieša-

mības gadījumā uzlādējiet akumulatoru. Motors ir pārslogots, motora aizsardzības slēdzis ir no- strādājis.

1. Izslēdziet ierīci.

2. Ieslēdziet ierīci un sāciet lietot.

Apkārtnes temperatūra nav atļautajā intervālā (skatīt nodaļu Tehniskie dati), nostrādājis motora aizsardzības slēdzis.

1. Izslēdziet ierīci.

2. Ļaujiet ierīcei atdzist / uzsilt.

3. Ieslēdziet ierīci un sāciet lietot.

Ja traucējums rodas vairākkārt, uzdodiet veikt ierü- ces pārbaudi klientu servisā. Ierīce nespēj sasniegt nepieciešamo spiedienu

1. Pārliecinieties, ka tvertnē vai ūdens tvertnē ir pietie-

2. Iztīriet vārsta atvērējierīci un smalko filtru (skatīt no-

daļu Vārsta atvērējierīces / smalkā filtra tīrīšana).

3. Raugieties, lai vārsta atvērējierīce būtu ievietota ar

rēdzēm uz augšu. Spēcīgas spiediena svārstības

1. Iztīriet sprauslu: Ar adatu izņemiet netīrumus no

sprauslu urbuma un no priekšas izskalojiet ar ūdeni.

2. Pārliecinieties, ka tvertnē vai ūdens tvertnē ir pietie-

kami daudz ūdens. Ierīce nav hermētiska

1. Neliels nehermētiskums ir tehniski paredzēts. Izteik-

ta nehermētiskuma gadījumā vērsieties autorizētā klientu servisā. Garantija Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sa- biedrības izdotie garantijas nosacījumi. Garantijas ter- miņa ietvaros iespējamos Jūsu iekārtas darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis ir materiāla vai ražošanas defekts. Garantijas remonta nepieciešamības gadījumā ar pirkumu apliecinošu do- kumentu griezieties pie tirgotāja vai tuvākajā pilnvarota- jā klientu apkalpošanas dienestā. (Adresi skatīt aizmugurē) Tehniskie dati Paturētas tiesības veikt tehniskas izmaiņas. OC 3 OC 3 Plus Strāvas pieslēgums / akumulators Akumulatora nominālais spriegums V6 6 Ierīces nominālā jauda W 45 45 Drošinātāja veids IPX4 IPX4 Aizsardzības klase III III Uzlādes ierīce Uzlādes ierīces tīkla sprie- gums V 100-240 100-240 Izejas spriegums V 9,5 9,5 Izejas strāva A 0,6 0,6 Fāze ~ 1 1 Frekvence Hz 50-60 50-60 Ierīces veiktspējas dati Tukša akumulatora uzlT- des ilgums

Lietošanas ilgums ar pilnü- bā uzlādētu akumulatoru min 15 15 Darba spiediens MPa 0,5 0,5 Svaigā ūdens tvertnes til- pums l4 7 Iesūkšanas augstums (maks.) m 0,5 0,5 Vides temperatūra °C 0-40 0-40 Izmēri un svars Garums mm 236 236 Platums mm 277 283 Augstums mm 201 261 Svars (ar piederumiem) kg 6,2 9,3 Aprēķinātās vērtības saskaņā ar EN 60335-2-79 Trokšņa spiediena līmenis

dB(A) 69 69 Nedrošības faktors K

dB(A) 3 3 Trokšņa intensitātes līme- nis L

+ Nedrošības faktors K
