JDWS905E9 - Izvadsistēma JUNO - Bezmaksas lietošanas instrukcija

Produkta veids	Tvaika nosūcējs
Zīmols	Juno
Modelis	JDWS905E9
Platums	90 cm
Dziļums	50 cm
Minimālais uzstādīšanas augstums	65 cm virs plīts virsmas
Neto svars	15 kg
Elektroapgāde	220-240 V ~ 50 Hz
Elektriskā klase	I klase (obligāta zemēšana)
Izplūdes caurules diametrs	vismaz 120 mm
Izplūdes režīms	Izvadīšana vai recirkulācija (ar oglekļa filtru)
Ātrumu skaits	3 ātrumi + apgaismojums
Vadība	Elektroniskie taustiņi (L, S, V1, V2, V3)
Apgaismojums	Iebūvēts, atsevišķs slēdzis
Tauku filtrs	Mazgājams trauku mazgājamajā mašīnā, jāmaina ik pēc 2 mēnešiem
Aktīvās ogles filtrs	Nav mazgājams, jāmaina ik pēc 4 mēnešiem
Galvenais materiāls	Nerūsējošais tērauds
Paredzētais lietojums	Mājsaimniecībā, virtuves smaku novēršanai
Iekļautie piederumi	Tauku filtri, montāžas komplekts
Remontējamība	Remontam pilnvarots pēcpārdošanas serviss

Bieži uzdotie jautājumi - JDWS905E9 JUNO

Kāds ir minimālais uzstādīšanas augstums tvaika nosūcējam JDWS905E9?

Minimālais drošais attālums starp plīts virsmu un nosūcēju ir 650 mm. Pārbaudiet plīts instrukciju, lai nodrošinātu lielāku attālumu.

Vai es varu izmantot nosūcēju recirkulācijas režīmā?

Jā, nosūcējs var darboties recirkulācijas režīmā ar aktīvās ogles filtru (nav iekļauts). Filtrs jāmaina ik pēc 4 mēnešiem.

Kā tīrīt tauku filtrus?

Tauku filtri ir mazgājami trauku mazgājamajā mašīnā. Ieteicams tos tīrīt ik pēc 2 mēnešiem vai biežāk, ja tos lieto intensīvi.

Ko darīt, ja barošanas vads ir bojāts?

Lūdzu, nomainiet vadu pie ražotāja vai pilnvarota tehniķa, lai izvairītos no elektriskā riska.

Vai es varu lietot nosūcēju vienlaikus ar gāzes ierīci?

Jā, bet nodrošiniet pietiekamu ventilāciju telpā, lai izvairītos no depresijas. Negatīvais spiediens nedrīkst pārsniegt 0,04 mbar.

Kā regulēt sūkšanas ātrumu?

Izmantojiet taustiņus V1 (minimālais ātrums), V2 (vidējais ātrums) un V3 (maksimālais ātrums), lai pielāgotu sūkšanu gatavošanas tvaikiem.

Nosūcējs rada troksni, vai tas ir normāli?

Troksnis ir atkarīgs no ātruma. Ātrums V1 ir paredzēts klusai darbībai. Ja troksnis ir neparasts, pārbaudiet, vai filtri ir tīri un uzstādīšana ir pareiza.

Kā nomainīt apgaismojuma spuldzi?

Apgaismojums ir iebūvēts un tiek vadīts ar taustiņu L. Lai to nomainītu, sazinieties ar pilnvarotu servisa centru.

Kādi ir riski, ja es zem nosūcēja liesmoju ēdienu?

Nekad neliesmojiet ēdienu zem nosūcēja: tas var izraisīt ugunsgrēku, jo liesmas tiek iesūktas.

Kā pareizi uzstādīt nosūcēju?

Uzstādīšana jāveic kompetentam tehniķim. Ievērojiet drošības attālumus, pievienojiet izplūdes cauruli (diametrs vismaz 120 mm) un nodrošiniet zemējumu.

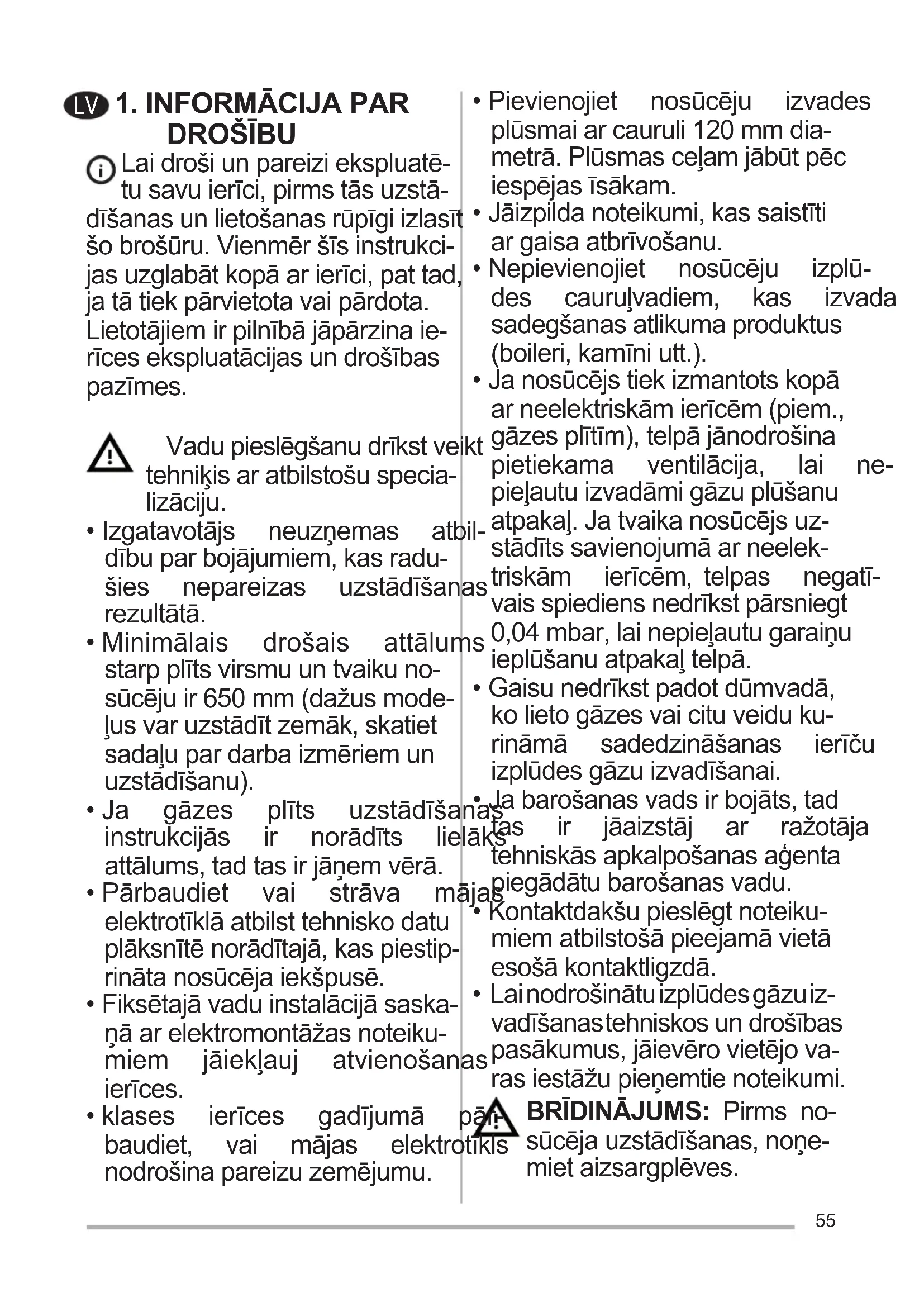

LIETOŠANAS INSTRUKCIJA JDWS905E9 JUNO

i Lai droši un pareizi ekspluatē-tu savu ierīci, pirms tās uzstā-dīšanas un lietošanas rūpīgi izlasīt šo brošūru. Vienmēr šīs instrukcijas uzglabāt kopā ar ierīci, pat tad, ja tā tiek pārvietota vai pārdota. Lietotājiem ir pilnībā jāpārzina ierīces ekspluatācijas un drošības pazīmes.

Vadu pieslēgšanu drīkst veikt tehniķis ar atbilstošu specia-lizāciju.

• Izgatavotājs neuzņemas atbil-dību par bojājumiem, kas radu-šies nepareizas uzstādīšanas rezultātā.
• Minimālais drošais attālums starp plīts virsmu un tvaiku nosūcēju ir 650 mm (dažus modeļus var uzstādīt zemāk, skatiet sadaļu par darba izmēriem un uzstādīšanu).

- Ja gāzes plīts uzstādīšana instrukcijās ir norādīts lielāk attālums, tad tas ir jāņem vērā.

- Pārbaudiet vai strāva māja elektrotīklā atbilst tehnisko datu plāksnītē norādītajā, kas piestiprināta nosūcēja iekšpusē.

- Fiksētajā vadu instalācijā saska- nā ar elektromontāžas noteiku- miem jāiekļauj atvienošanas ierīces.

- klases ierīces gadījumā pān baudiet, vai mājas elektrotikls nodrošina pareizu zemējumu.

• Pievienojiet nosūcēju izvades plūsmai ar cauruli 120 mm dia-metrā. Plūsmas ceļam jābūt pēc iespējas īsākam.
• Jāizpilda noteikumi, kas saistīti ar gaisa atbrīvošanu.
• Nepievienojiet nosūcēju izplūdes cauruļvadiem, kas izvada sadegšanas atlikuma produktus (boileri, kamīni utt.).
• Ja nosūcējs tiek izmantots kopā ar neelektriskām ierīcēm (piem., gāzes plītīm), telpā jānodrošina pietiekama ventilācija, lai nepieļautu izvadāmi gāzu plūšanu atpakal. Ja tvaika nosūcējs uz-stādīts savienojumā ar neelek-triskām ierīcēm, telpas negatī- vais spiediens nedrīkst pārsniegt s 0,04 mbar, lai nepieļautu garaiņu ieplūšanu atpakal telpā.
• Gaisu nedrīkst padot dūmvadā, ko lieto gāzes vai citu veidu ku-rināmā sadedzināšanas ierīču izplūdes gāzu izvadīšanai.
  • la barošanas vads ir bojāts, tad tas ir jāaizstāj ar ražotāja tehniskās apkalpošanas aģenta piegādātu barošanas vadu.
• Kontaktdakšu pieslēgt noteikumiem atbilstošā pieejamā vietā esošā kontaktligzdā.
• Lai nodrošinātu izplūdes gāzu izvadīšanastehniskos un drošības pasākumus, jāievēro vietējo varas iestāžu pienemtie noteikumi.
  BRĪDINĀJUMS: Pirms no- sūcēja uzstādīšanas, noņe- miet aizsargplēves.

- Tvaika nosūcēja atbalstam mantot tikai skrūves un mazās sastāvdaļas.

BRĪDINĀJUMS: Ja skrūvju

vai stiprinājuma ierīces stādīšanā nav ievērotas šīs instrukcijas, tad var rasties elektriskās strāvas trieciena riski.

• Neskatīties uz gaismu optiskajām ierīcēm (binokli, pa-lielināmajiem stikliem...).
• Neuzstādīt zem tvaika nosūcēja gabarītiem; aizdegšanās risks.
• Šo ierīci lietot drīkst 8 gadus veci un vecāki bērni, kā arī personas ar ierobežotām fiziskām, sensoriskām vai garīgām spējām, vai personas, kam nav pieredzes un zināšanu, ja tām ir nodrošināta uzraudzība vai instrukcijas, kas saistītas ar drošu ierīces lietošanu un ietverto bīstamības risku izpratni. Bērni nedrīkst spēlēties ar ierīci. Tīrīšanu un ierīces kopšanu nedrīkst veikt bērni, ja tie netiek uzraudzīti.
• Mazi bērni ir jāuzrauga, nespēlētos ar ierīci.
• lerīci nav paredzēts lietot sonām (ieskaitot bērnus) ar ie-robežotām psihiskām, fiziskām, uztveres vai prāta spējām, cilvē-kiem bez pieredzes un zināša-nām, izņemot tādus gadījumus, kuros par viņu drošību atbildīgā persona veic uzraudzību sniedz norādes par ierīces lietošanu.

Atklātās detaļas gatavošanas iekārtu izmantošanas laikā var klūt karstas.

Notīrīt un/vai nomainīt filtrus pēc norādītā laika perioda (ugunsbīstamība). Skatīt nodalu “Apkope un tīrīšana”.

- Telpā ir pietiekama ventilācija, ja tiek izmantots tāda paša diapa-zona tvaika nosūcējs, dedzinot tādu pašu gāzes vai kurināmā veidu (nav piemērojama ie-kārtām, kas tikai ievada gai atpakal telpās).

- Simbols ✉ uz izstrādājuma un tam pievienotajos dokumentos nozīmē, ka šo ierīci nedrīk izmest kopā ar parastiem sadzīves atkritumiem. Tā jānodod elektrisko vai elektronisko preču savākšanas punktā, kur tos pieņem pārstrādei. Nodrošinot šī izstrādājuma pareizu utilizāciju, Jūs palīdziet novērst potenciāli negaṭīvu ietekmi uz vidi un cil-vēku veselību, kas tomēr var

la notikt ja neievērosiet šī izstrā-dājuma utilizācijas noteikumus. Lai-jegūtu papildinformāciju par šī produkta pārstrādi, sazinieties ar savu pašvaldību, vietējo atkritumu savākšanas dienestu vai veikalu, kurā iegādājāties šo produktu.

2.izMANTOŠANA

• Tvaika nosūcējs ir izstrādāts ekskluzīvi lietošanai mājsaimniecībā, lai novērstu virtuves smakas.
• Nekad nelietot tvaika nosūcēju tādiem

mērkiem, kādiem to nav paredzēts lietot.

• Nekad zem funkcionējoša tvaika sūcēja neatstāt lielas atklātas liesmas.
• Noregulēt liesmas intensitāti tikai zem pannas, pārliecinoties, ka atrodas arī ārpus pannas malām.
• Dzilās tauku cepšanas ierīces lietošanas laikā ir nepārtraukti jānovēro: pārkarsēta ella var liesmās sadegt.

3. APKOPE UN TİRİŞANA

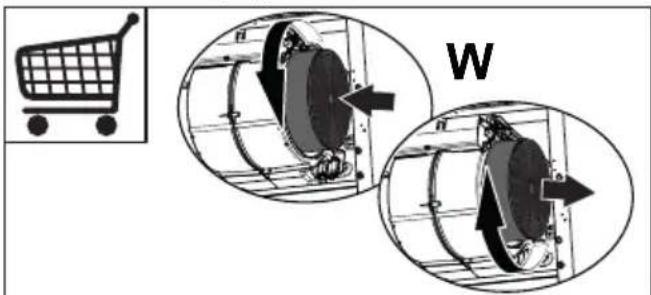

- Aktīvās ogles filtrs nav mazgājams un nav atjaunojams, to jāmaina apmēram pēc 4 mēnešu darbīvas vai biežāk, ja ierīce tiek izmanto intensīvi (W).

- Tauku filtri jātīra ik pēc 2 darbības mēnešiem vai biežāk, ja ierīce tiek intensīvi lietota, filtrus var mazgāt trauku mazgājamajā mašīnā (Z).

- Nosūcēju tīriet ar mitru lupatinu un neitrālu šķidru mazgāšanas līdzekli.

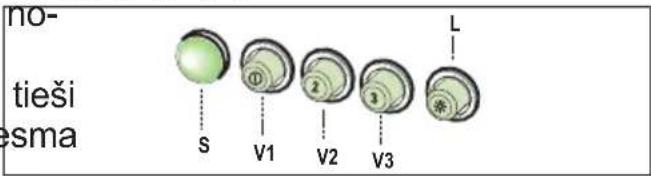

4. VADĪBA

L	Lights Apg	aismojumsleslēdz un izslēdz apgaismojuma sistēmu.
S	Diode Motora darbības diode.
V1	Motors	leslēdz un izslēdz sūkšanas motoru zemākajā ātrumā. Tiek izma nepārtrauktai un klusai g cirkulācija, ja gatavošanas rodas nedaudz izgarojumu.
ins
aina
īvās	Ātrums	Vidējas ātrums, piemērots lielākajai daļai gadījumu, kad nepieciešams optimāli apstrādāt gaisa plūsmas/ trokšņa attiecību.
tantota
V3	Atrums	Maksimālais ātrums, tiek izmantots spēcīgai izgarojumu izdalīša gatavošanas laikā, tostarp ilglaicīgi

5. APGAISMOJUMS
