Produkta veids	Augstspiediena tīrītājs
Zīmols	Kärcher
Modelis	HD 513 EX Plus Classic
Darba spiediens	13 MPa (130 bar)
Maksimālā pārspiediens	16 MPa (160 bar)
Ūdens plūsma	500 l/h (8,4 l/min)
Pieslēgta jauda	2,4 kW
Spriegums	220 - 240 V
Frekvence	50 Hz
Aizsardzības veids	IPX5
Svars (bez piederumiem)	21,3 kg
Izmēri (G x P x A)	350 x 330 x 880 mm
Maksimālā padeves temperatūra	40 °C
Maksimālais padeves spiediens	1,0 MPa (10 bar)
Standarta sprauslas kalibrs	032
Galvenās funkcijas	Augstspiediena tīrīšana, darbība ar mazgāšanas līdzekli (putu pistole pēc izvēles), rotējošā strūkla
Drošība	Drošības svira uz pistoles, pārplūdes vārsts, drošības slēdzene, spiediena slēdzis
Apkope	Ūdens filtra tīrīšana, eļļas maiņa (ar servisa palīdzību), aizsardzība pret salu
Iekļautie piederumi	Augstspiediena pistole, smidzināšanas stienis, augstspiediena sprausla, augstspiediena šļūtene, uzglabāšanas turētājs
Skaņas spiediena līmenis	L_pA 7 dB(A) (nenoteiktība 2,5 dB(A))
Skaņas jaudas līmenis	L_WA + K_WA 96 dB(A) (garantēts)
Paredzētais lietojums	Mašīnu, transportlīdzekļu, fasāžu, terašu, instrumentu, dārza aprīkojuma tīrīšana

Bieži uzdotie jautājumi - HD 513 EX Plus Classic Kärcher

Kāds ir ierīces maksimālais spiediens?

Darba spiediens ir 13 MPa (130 bar) un maksimālais pārspiediens sasniedz 16 MPa (160 bar).

Vai es varu izmantot mazgāšanas līdzekli ar šo tīrītāju?

Jā, bet ir nepieciešama putu pistole (pēc izvēles). Izmantojiet tikai Kärcher atļautos mazgāšanas līdzekļus.

Kā iztīrīt ierīci pirms pirmās lietošanas?

Atveriet ūdens padevi, noņemiet augstspiediena sprauslu, ieslēdziet ierīci, līdz ūdens izplūst bez burbuļiem, pēc tam izslēdziet un atkal uzlieciet sprauslu.

Ko darīt, ja ierīce neieslēdzas?

Pārbaudiet strāvas kabeli, tīkla spriegumu un drošinātāju. Ja ierīce ir pārkarsusi, ļaujiet tai atdzist 15 minūtes. Sazinieties ar servisu, ja problēma turpinās.

Kā apkopt ūdens filtru?

Tīriet ūdens filtru katru nedēļu, izņemot to no ūdens savienojuma un noskalojot ar tekošu ūdeni. Pēc tīrīšanas ievietojiet to atpakaļ.

Vai es varu izmantot ierīci uz dzeramā ūdens tīkla?

Jā, bet ir obligāts sistēmas atdalītājs saskaņā ar standartu EN 12729 tips BA, lai novērstu piesārņota ūdens atgriešanos.

Kā aizsargāt ierīci no sala?

Uzglabājiet ierīci vietā, kas ir aizsargāta no sala. Pretējā gadījumā iztukšojiet ūdeni un iesūknējiet glikola bāzes antifrīzu sistēmā.

Kāds ir pistoles atsitiena spēks?

Atsitiena spēks ir 22,4 N. Esiet uzmanīgi lietošanas laikā, lai izvairītos no kritieniem.

Kā nomainīt augstspiediena sprauslu?

Izslēdziet ierīci un nobloķējiet pistoli. Atskrūvējiet sprauslas skrūves, noņemiet to un pieskrūvējiet jauno sprauslu. Pievelciet ar roku.

Kāds ir ierīces trokšņa līmenis?

Skaņas spiediena līmenis ir 7 dB(A) (nenoteiktība 2,5 dB(A)) un garantētais skaņas jaudas līmenis ir 96 dB(A). Izmantojiet dzirdes aizsardzību.

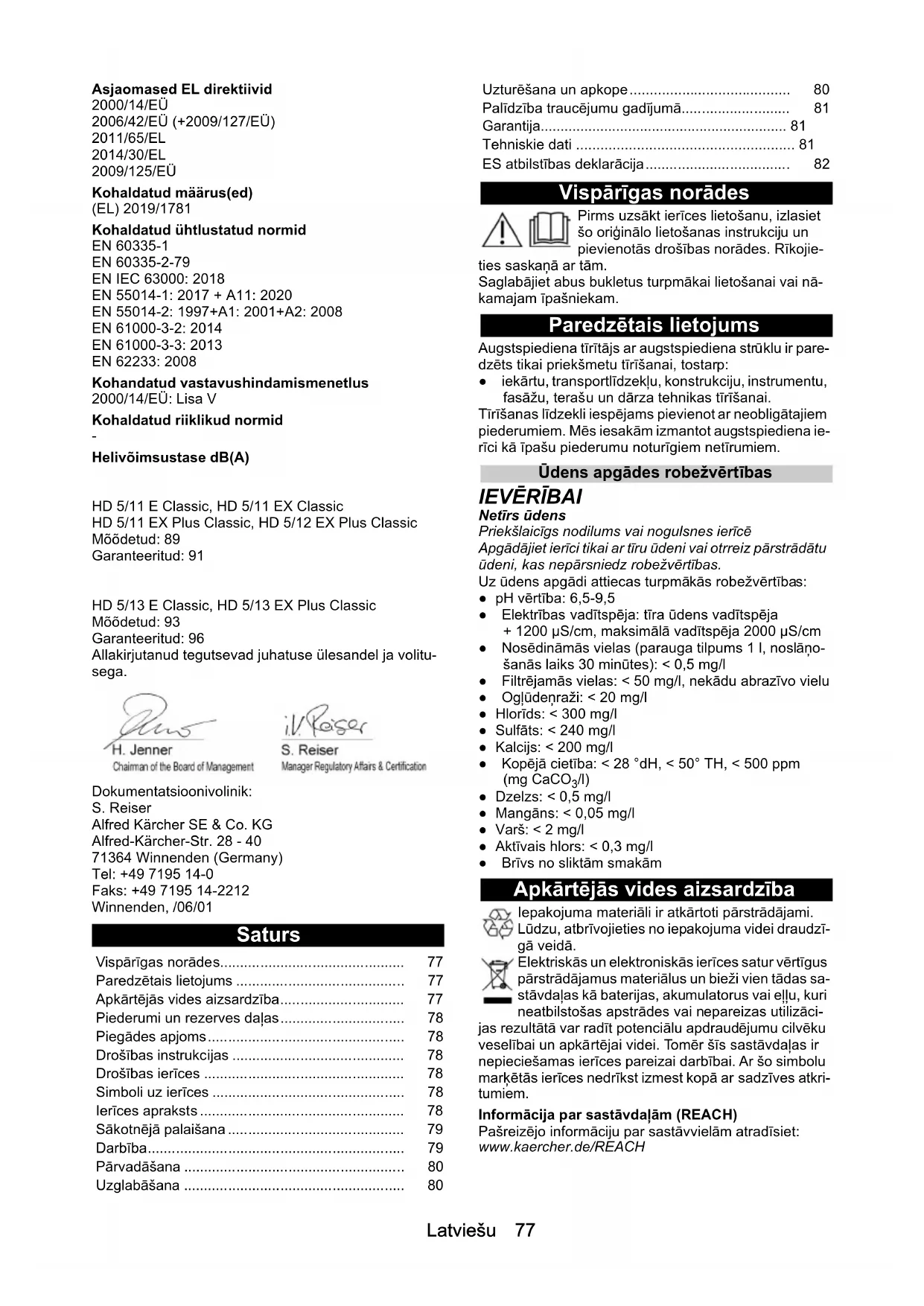

LIETOŠANAS INSTRUKCIJA HD 513 EX Plus Classic Kärcher

Vispārīgas norādes.... 77

Paredzētais lietojums 77

Apkārtējās vides aizsardzība.... 77

Piederumi un rezerves dañas.... 78

Piegādes apjoms.... 78

Drošības instrukcijas 78

Drošības ierīces 78

Simboli uz ierīces 78

lerīces apraksts 78

Sākotnējā palaišana 79

Darbība.... 79

Pārvadāšana 80

Uzglabāšana 80

Uzturēšana un apkope.... 80

Palīdzība traucējumu gadījumā.... 81

Garantija....81

Tehniskie dati 81

ES atbilstības deklarācija.... 82

Vispārīgas norādes

Pirms uzsākt ierīces lietošanu, izlasiet šo originālo lietošanas instrukciju un pievienotās drošības norādes. Rīkojie-

ties saskaṇā ar tām.

Saglabājiet abus bukletus turpmākai lietošanai vai nā-kamajam īpašniekam.

Paredzētais lietojums

Augstspiediena tīrītājs ar augstspiediena strūklu ir pare-dzēts tikai priekšmetu tīrīšanai, tostarp:

- iekārtu, transportlīdzekļu, konstrukciju, instrumentu, fasāžu, terašu un dārza tehnikas tīrīšanai.

Tīrīšanas līdzekli iespējams pievienot ar neobligātajiem piederumiem. Mēs iesakām izmantot augstspiediena ierīci kā īpašu piederumu noturīgiem netīrumiem.

Üdens apgādes robežvērtības

IEVĚRĪBAI

Netīrs ūdens

Priekšlaicīgs nodilums vai nogulsnes ierīcē

Apgādājiet ierīci tikai ar tīru ūdeni vai otrreiz pārstrādātu ūdeni, kas nepārsniedz robežvērtības.

Uz ūdens apgādi attiecas turpmākās robežvērtības:

• pH vērtība: 6,5-9,5

- Elektrības vadītspēja: tīra ūdens vadītspēja + 1200 μS/cm, maksimālā vadītspēja 2000 μS/cm

- Nosēdināmās vielas (parauga tilpums 1 l, noslānošanās laiks 30 minūtes): < 0,5 mg/l

- Filtrējamās vielas: < 50 mg/l, nekādu abrazīvo vielu

• Oglūdeņraži: < 20 mg/l

- Hlorids: < 300 mg/l

- Sulfāts: < 240 mg/l

- Kalcijs: < 200 mg/l

- Kopējā cietība: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)

- Brīvs no sliktām smakām

Apkārtējās vides aizsardzība

lepakojuma materiāli ir atkārtoti pārstrādājami.

Lūdzu, atbrīvojieties no iepakojuma videi draudzīgā veidā.

Elektriskās un elektroniskās ierīces satur vērtīgus pārstrādājamus materiālus un bieži vien tādas sastāvdaļas kā baterijas, akumulatorus vai eļļu, kuri neatbilstošas apstrādes vai nepareizas utilizāci-

jas rezultātā var radīt potenciālu apdraudējumu cilvēku veselībai un apkārtējai videi. Tomēr šīs sastāvdaļas ir nepieciešamas ierīces pareizai darbībai. Ar šo simbolu marķētās ierīces nedrīkst izmest kopā ar sadzīves atkritumiem.

Informācija par sastāvdaļām (REACH)

Pašreizējo informāciju par sastāvvielām atradīsiet:

Izmantot tikai originālos piederumus un originālās rezerves daļas, jo tie garantē drošu un nevainojamu ierīces darbību.

Informāciju par piederumiem un rezerves daļām skatīt www.kaercher.com.

Piegādes apjoms

Izsainojot pārbaudiet, vai saturs ir pilnīgs. Ja trūkst pie- derumi vai transportēšanas laikā radušies bojājumi, lū- dzu, informējiet tirgotāju.

Drošības instrukcijas

• Pirms pirmreizējās iedarbināšanas ir svarīgi izlasīt drošības norādes 5.951-949.0.
• levērojiet valsts noteikumus attiecībā uz šķidruma strūklas tīrītājiem.
• levērojiet valsts noteikumus par negadījumu novēršanu. Škidruma strūklas tīrītājus regulāri jāpārbau-da. Pārbaudes rezultātu jāreģistrē rakstiski.
  • Nemainiet ierīci vai piederumus.

Drošības ierīces

⚠UZMANĪBU

Atvienotas vai mainitas drošibas ierices

Drošības ierīces ir paredzētas jūsu aizsardzībai. Nemainiet un neatvienojiet drošības ierīces.

Drošības svira

Augustspiediena pistoles drošības svira novērš ierīces nejaušu ieslēgšanu.

Pārplūdes vārsts

Ja augstspiediena pistole ir aizvērta, atveras pārplūdes vārsts un viss ūdens apjoms atkal ieplūdīs sūkņa iesūkšanas pusē.

Pārplūdes vārstu uzstāda ražotājs un tas ir noplombēts. Uzstādīšanu drīkst veikt tikai klientu serviss.

Simboli uz ierīces

Nevērsiet augstspiediena strūklu pret cilvēkiem, dzīvniekiem, pie strāvas pieslēgtām elektriskām ierīcēm vai pašu ierīci. Aizsargājiet ierīci pret salu.

Saskaņā ar piemērojamajiem noteikumiem ierīci nekad nedrīkst lietot dzeramā ūdens tīklā bez sistēmas separatora. Pārliecinieties, ka savienojums ar mājas ūdens sistēmu, ar kuru darbojas augstspiediena tīrītājs, ir aprīkots ar sistēmas separatoru atbilstoši EN 12729 BA tipam. Caur sistēmas separatoru izplūdušais ūdens uzskatāms par nedzeramu. Vienmēr savienojiet sistēmas separatoru ar ūdens ieplūdes atveri un ne-kad tieši ar ierīci.

⚠ BRĪDINĀJUMS

Augustspiediena üdens strūklas lielais sprauslas izplūdes ātrums rada augstu trokšņa līmeni, kas var radīt diskomfortu vai dzirdes bojājumus (piem., troksni ausīs) tiešā tuvumā esošiem cilvēkiem. Pastāvīgi augsts trokšņu līmenis var izraisīt kurlumu.

• Valkājiet noteiktos individuālos aizsardzības līdzekļus.
• Augsts troksņa līmenis var pasliktināt balss saziņu un pasliktināt vai kavēt Jūsu spēju uztvert akustiskos brīdinājuma signālus. Nekad nestrādājiet vienatnē. Otrai personal jāatrodas ārpus darba zonas.

lerīces apraksts

HD 5/11 E Classic un HD 5/13 E Classic pärskats

Attēls A

① Sprauslu skrūves
② Augstspiediena sprausla
③ Smidzināšanas stobrs
④ Drošības aizslēgs
⑤ Pistoles rokturis
⑥ Sprūds
⑦ Augstspiediena šlūtene
⑧ Pistoles ākis
⑨ Papildu rokturis
⑩ Kabelu ākis
⑪ Ūdens filtrs
⑫ Smidzināšanas stobra maksts (garam smidzināšanas stobram)
⑬ Üdens ieplüdes pieslēgums
⑭Üdens izvade
⑮Barošanas slēdzis
16 Stumšanas rokturis, augšējais (izvilkts)

HD 5/11 EX Plus Classic un HD 5/13 EX Plus Classic pärskats

Attêls B

① Sprauslu skrūves
② Augstspiediena sprausla
③ Smidzināšanas stobrs
④ Drošības aizslēgs
⑤ Pistoles rokturis
6 Sprūds
⑦ Augstspiediena šljutene
⑧ Stumšanas rokturis, augšējais (izvilkts)
⑨ Papildu rokturis
⑩ Kabelu âkis
⑪ Ūdens filtrs

⑫ Smidzināšanas stobra maksts (garam smidzināšanas stobram)
⑬ Üdens ieplüdes pieslēgums
⑭ Ūdens izvade
15 Barošanas slēdzis
⑯Rokas klokis
⑰ Smidzināšanas stobra turētājs
⑱ Netīrumu augstspiediena tīrītājs

Sākotnējā palaišana

⚠ BĪSTAMI

Elektrošoka radītu traumu risks!

Üdensapgādes, elektrisko savienojumu un augstspiediena tikla ierikošanu drīkst veikt tikai pilnvaroti tehniskie speciālisti.

Krāsu kodi

- Tīrīšanas procesa vadības elementi ir dzelteni.

Izpakošana

1. Izpakojot pārbaudīt paciņas saturu.
2. Ja konstatēti bojājumi, kas radušies transportēšanas laikā, nekavējoties informējiet izplatītāju.

Piederumu uzstādīšana

1. levietojiet bīdāmo rokturi iekārtā un ieskrūvējiet skrūves rokturī.
2. Uzstādiet sprauslu ar sprauslas skrūvēm pie smidzināšanas stobra.
3. Savienojiet smidzināšanas stobru ar augstspiediena pistoli.
4. Pieskrūvējiet augstspiediena šlūteni pie augstspiediena pistoles.
5. Tikai HD 5/11 E Classic un HD 5/13 E Classic, pie-stipriniet augsta spiediena šlūteni pie ūdens izvada.
6. Tlkai HD 5/11 E Classic un HD 5/13 E Classic, ie-spiediet rokas kloki šlūtenes spoles atverē un pārlie-cinieties, ka rokas klokis ir nostiprināts.

Attêls C

Attêls D

Attêls E

Elektriskais savienojums

⚠️BĪSTAMI

Elektrošoka radītu traumu risks!

Izmantojiet spraudni, lai pieslēgtu ierīci elektrotīklam.

Pastāvīgs pieslēgums elektrotīklam ir aizliegts. Spraudni izmanto atvienošanai no elektrotīkla.

Savienojuma vērtības skatiet uz tipa datu plāksnītes vai tehniskajos datos.

1. Attiniet tīkla kabeli un novietojiet to uz zemes.

2. lespraudiet strāvas spraudni kontaktligzdā.

Üdens pieslēgums

Savienojums ar üdensvadu

⚠ BRĪDINĀJUMS

Veselības risks, ja piesārņotais ūdens ieplūst dzeramā ūdens tīklā.

levērojiet sava ūdensapgādes uzņēmuma noteikumus.

1. Pārbaudiet padeves spiedienu, ieplūdes temperatūru un ūdens padeves daudzumu. Sk.nodaļu, Teh-niskie dati kas attiecas uz prasībām.

2. Savienojiet sistēmas separatoru un ierīces ūdens savienojumu ar šlūteni (minimālais garums 7,5 m, minimālais diametr 3/4"). Piegādes komplektācijā padeves šlūtene nav ie-klauta.

3. Atveriet ūdens ieplūdi.

lerīces atgaisošana

1. Atveriet ūdens ieplūdi.
2. Nonemiet augstspiediena sprauslu.
3. leslēdziet ierīci.
4. Laujiet ierīcei darboties, līdz izplūstošais ūdens ir bez burbuliem.
5. Izslēdziet ierīci.
6. Uzlieciet augstspiediena sprauslu.

Darbība

⚠ BĪSTAMI

Sprādzienbīstamība!

Neizsmidziniet viegli uzliesmojošus škidrumus. Ja ierīci lieto bīstamās vietās (piemēram, uzpildes staci-jās), jāievēro attiecīgie drošības noteikumi.

Augustspiediena pistoles atvēršana/aizvēršana

1. Nospiediet drošības aizslēgu un aktivizējiet sprūdu. Attēls F
   Augustspiediena pistole atveras.
2. Atlaidiet sprūdu un nospiediet drošības aizslēgu uz priekšu.
   Tad augstspiediena pistole aizveras.

Augstspiediena darbība

Norādījum

• lerīci var darbināt vertikāli.
• lerīce ir aprīkota ar spiediena slēdzi. Dzinējs ieslē-dzas tikai tad, kad augstspiediena pistole ir atvērta.
• Augstspiediena šlūtene jātur tālāk no asām malām.
• lerīcei ar šlūtenes spoli: pilnībā notiniet augstspiediena šlūteni no šlūtenes spoles.
• Atveriet üdens padevi.
• lestatiet strāvas slēdzi pozīcijā "1".
• Atveriet augstspiediena pistoles drošības aizslēgu.
• Atveriet augstspiediena pistoli.
• Novietojiet augstspiediena pistoli pret tīrāmo objektu un sāciet tīrīšanas darbību.

Darbība ar tīrīšanas līdzekli

Norādījum

Lai darbotos ar tīrīšanas līdzekli, ir nepieciešams putu stobrs (pēc izvēles).

⚠ BRĪDINĀJUMS

Nepareiza apiešanās ar tīrīšanas līdzekliem

Bīstamība veselībai

levērojiet drošības norādes uz tīrīšanas līdzekla.

IEVĚRĪBAI

Nepiemērtoti tīrīšanas līdzekļi

lerīces un tīrāmo objektu bojājumi Izmantojiet tikai KÄRCHER atzītus tīrīšanas līdzekļus. levērojiet tīrīšanas līdzeklim pievienotos dozēšanas ie- teikumus un norādes.

Lai saudzētu vidi, izmantojiet tīrīšanas līdzekli taupīgi. KÄRCHER tīrīšanas līdzekļi nodrošina nevainojamu darbību. Lūdzu, nevilcinieties pieprasīt konsultāciju, mūsu katalogu vai mūsu tīrīšanas līdzekļu informācijas lapas.

1. lepildiet tīrīšanas līdzekli putu stobra tvertnē. (levē-rojiet uz tīrīšanas līdzekļa pudeles sniegtās tīrīšanas līdzekļa dozēšanas instrukcijas.)

Attēls G

leteicamā tīrīšanas metode

1. Tīrīšanas līdzekli taupīgi uzsmidzināt uz sausas virsmas un ľaut iedarboties (neļaut nožūt).

2. Lielākos netīrumus noskalot ar augstspiediena strūklu.

Pēc darbības ar tīrīšanas līdzekli

1. Izskalojiet putu stobru ar tīru ūdeni aptuveni 30 sekundes.

Sprauslas nomaina

⚠ BĪSTAMI

Traumu risks!

Pirms sprauslas nomaiņas izslēdziet ierīci un neaktivizējiet rokas smidzināšanas pistoli, līdz ierīce ir bez spiediena.

1 Nofiksējiet augstspiediena pistoli. Lai to izdarītu, no- spiediet drošības sviru virzienā uz priekšu.
2 Atskrūvējiet sprauslu skrūves un nonemiet sprauslu.
3 leskrūvējiet netīrumu augstspiediena tīrītāju un pievelciet ar roku.
4 Tikai HD 5/11 EX Plus Classic un HD 5/13 EX Plus Classic, uzskrūvējiet un ar rokām pievelciet netīrumu tīrītāju.

Netīrumu augstspiediena tīrītāja uzglabāšana

1. Pieskrūvējiet netīrumu augstspiediena tīrītāju pie dzeltenā savienotāja.

Attêls H

Darbības pārtraukšana

Norādījum

Kad ierīce tiek izslēgta, ūdens spiediens tiek samazināts, kas var samazināt augstspiediena pistoles darbības spēku un uzlabot aprīkojuma darbmūžu.

1. Aizveriet augstspiediena pistoli, un ierīce pārtrauks darboties.
2. Spiediet drošības aizslēgu uz priekšu, lai aizvērtu augstspiediena pistoles drošības aizslēgu.
3. Spiediet drošības aizslēgu atpakal, lai atvērtu augstspiediena pistoles drošības aizslēgu.
4. Atveriet augstspiediena pistoli, ierīce atkal ieslēgsies.

Darbības beigšana

1. Atslēdziet ūdens padevi.
2. Atveriet augstspiediena pistoli.
3. Iestatiet strāvas slēdzi pozīcijā "1" un ľaujiet ierīcei darboties 5 līdz 10 sekundes.
4. lestatiet strāvas slēdzi pozīcijā "0".
5. Aizveriet augstspiediena pistoli.
6. Atvienojiet strāvas padevi no ierīces ar sausām ro-kām.
7. Atvienojiet üdens pievadi.
8. Aizveriet augstspiediena pistoles drošības sviru un spiediet drošības aizslēgu uz priekšu.

Pārvadāšana

⚠UZMANĪBU

Svara neievērošana

Savainojumu un bojājumu draudi

Transportējot nemiet vērā ierīces svaru.

1. Novietojiet smidzināšanas stobru ar augstspiediena pistoli uz ākiem.

2. Aptiniet strāvas kabeli ap kabela ākiem.

3. Bez šlūtenes spoles: uztiniet augstspiediena šlūteni un pakariet to uz āka.
   Ar šlūtenes spoli: uztiniet augstspiediena šlūteni uz šlūtenes spoles.
4. Pārvadājot ierīci transportlīdzekļos, nodrošiniet to pret slīdēšanu un apgāšanos.
5. Īsa attāluma transportēšanai, pavelciet teleskopisko rokturi, lai vilktu ierīci.
6. Dodoties augšup pa kāpnēm, satveriet papildu rokturi un paceliet ierīci.

Attēls I

Attēls J

Uzglabāšana

⚠UZMANĪBU

Svara neievērošana

Savainojumu un bojājumu draudi

Uzglabājot ṣemiet vērā ierīces svaru.

Uzglabājiet ierīci tikai telpās.

Aizsardzība pret salu

IEVÊRÎBAI

Sals iznīcina ierīci, ja no tās nav pilnībā iztukšots ūdens.

Uzglabājiet ierīci pret salu drošā vietā.

Ja uzglabāšana pret salu drošā vietā nav iespēja- ma:

1. iztukšojiet lieko ūdeni.
2. Sūknējiet caur ierīci vispārpieejamo antifrīzu.
3. Laujiet ierīcei darboties maks. 1 minūti, līdz sūknis un caurules ir tukšas.

Norādījum

Izmantojiet glikola bāzes vispārpieejamo antifrīzu. levē-rojiet antifrīza ražotāja lietošanas instrukcijas.

Uzturēšana un apkope

⚠️BĪSTAMI

Nejauša ierīces ieslēgšana

Traumu, elektrošoka risks!

Pirms darba sākšanas nekavējoties izslēdziet ierīci un atvienojiet strāvas spraudni.

Norādījum

Veco ellu drīkst utilizēt tikai īpašos savākšanas punktos. Lūdzu, atbrīvojieties no vecās ellas šajās vietās. Vides piesārņošana ar vecu ellu ir sodāma ar likumu.

Drošības pārbaude /apkopes līgums

Ar savu izplatītāju Jūs varat vienoties par regulāru drošības pārbaudi vai noslēgt apkopes līgumu. Lūdzu, konsultējieties.

Apkopes intervāli

Pirms katras ekspluatācijas

1. Pārbaudīt, vai pieslēguma kabelis nav bojāts, bojātu kabeli nekavējoties ľaut nomainīt kvalificētam klientu servisam vai elektrikim.
2. Pārbaudīt, vai augstspiediena šlūtene nav bojāta, bojātu augstspiediena šlūteni nekavējoties nomainīt.
3. Pārbaudiet ierīces hermētiskumu. 3 ūdens pilieni minūtē ir pieļaujami. Ja novērojams izteiktāks nehermētiskums, sazinieties ar klientu servisu.

Reizi nedēlā

1. Iztīriet ūdens filtru, skatīt nodalu Ellas filtra tīrīšana.

Ik pēc 500 darba stundām, vismaz reizi gadā

Lūdziet ellu nomainīt klientu apkalpošanas dienestam.

Apkopes darbi

Ellas filtra tīrīšana

IEVĚRĪBAI

Bojāts ūdens filtrs ūdens savienojumā

Piesārṇota ūdens radīts ierīces bojājums

Pārbaudiet ūdens filtru, vai tas nav bojāts, pirms tā ie-vietošanas ūdens savienojumā.

1. Izvelciet ūdens filtru.
2. Iztīriet ūdens filtru zem tekoša ūdens.
3. levietojiet ūdens filtru atpakal ūdens savienojumā.

Problēma	Risinājums
Ierīce nedarbojas	Pārbaudiet, vai strāvas kabelis nav bojāts.Pārbaudiet tīkla spriegumu.Ja ierīce pārkarst:a Iestatiet strāvas slēdzi pozīcijā "0".b Laujiet ierīcei vismaz 15 minūtes atdzist.c Iestatiet strāvas slēdzi pozīcijā "1".Elektrisku bojājumu gadījumā sazinieties ar klientu apkalpošanas dienestu.
Ierīce nerada spiedienu	Standarta sprauslas uzstādīšana (norādītais izmērs, skatiet nodalu Tehniskie dati).Notīriet / nomainiet augstspiediena sprauslu.Ierīces atgaisošana (skatīt nodalu lerīces atgaisošana).Üdens filtra tīrīšana (skatīt nodalu Ellas filtra tīrīšana).Iztīriet visas sūkņa ieplūdes caurules.Üdens piegādes apjoma pārbaude (skatiet nodalu Tehniskie dati).
Sūknis nav hermētisksLīdz pat 3 pilienu ūdens noplūde minūtē ir pieļauja-ma.	Ja novērojams izteiktāks nehermētiskums, ľaujiet klientu servisam veikt pārbaudi.
Sūkņa klaudzēšana	Iztīriet ūdens filtru.Pārbaudiet, vai ūdens padeves līnijā nav noplūdes.Ierīces atgaisošana (skatīt nodalu lerīces atgaisošana).Nepieciešamības gadījumā sazinieties ar klientu apkalpošanas dienestu.

Garantija

Katrā valstī ir spēkā mūsu atbildīgā tirdzniecības uzņē-muma izdotie garantijas nosacījumi Garantijas terminā Jūsu ierīces iespējamos darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis būs materiāla vai ražošanas klūda. Garantijas gadījumā ar pirkumu

Palīdzība traucējumu gadījumā

⚠️BĪSTAMI

Savainošanās risks nejauši iedarbinātas ierīces un strāvas trieciena rezultātā.

Pirms jebkuru darbu veikšanas izslēdziet ierīci un atvienojiet tīkla spraudni.

Elektriskās daļas drīkst pārbaudīt un remontēt tikai autorizēts klientu serviss.

Traucējumu gadījumā, kas šajā nodalā nav minēti, šaubu gadījumā un pēc skaidrām norādēm uzmeklējiet autorizētu klientu servisu.

apliecinošu dokumentu vērsieties pie tirgotāja vai tuvā-kajā pilnvarotajā klientu apkalpošanas centrā. (Adresi skatīt aizmugurē)

Papildu informācija par garantiju (ja tāda ir pieejama) ir atrodama vietējās Kärcher tīmekļa vietnes servisa sadalā "Lejupielādes".

Tehniskie dati

		HD 5/11 E Classic	HD 5/11 EX Plus Classic	HD 5/13 E Classic	HD 5/13 EX Plus Classic
Strāvas pieslēgums
Spriegums V 220 - 240 220 - 240 220 - 240 220 - 240
Fāze	~	1	1	1	1
Frekvence	Hz	50	50	50	50
Pieslēguma jauda	kW	2,2	2,2	2,4	2,4
Drošinātāja veids		IPX5	IPX5	IPX5	IPX5
Tīkla drošinātājs (inertais)	A	15	15	15	15
Pagarinājuma kabelis, 30 m	mm^2	2,5	2,5	2,5	2,5
Ūdens pieslēgums
Pieplūdes spiediens (maks.)	MPa (bar)	1,0 (10)	1,0 (10)	1,0 (10)	1,0 (10)
Pievades temperatūra (maks.)	°C	40	40	40	40
Pieplūdes daudzums (min.)	l/h (l/min)	720(12)	720 (12)	720(12)	720(12)
lesūkšanas augstums (maks.)	m	1,0	1,0	1,0	1,0
Ierīces veiktspējas dati
Standarta sprauslas lielums 036 036				032 032
Padeves apjoms, ūdens	l/h (l/min)	500 (8,4)	500 (8,4)	500 (8,4)	500 (8,4)
Darba spiediens MPa (bar) 11 (110) 11 (110) 13 (130) 13 (130)
Darba pārspiediens (maks.)	MPa (bar)	16 (160)	16 (160)	16 (160)	16 (160)
Augstspiediena pistoles atsitiena spēks	N	20,4	20,4	22,4	22,4
Izmēri un svars
Svars (bez piederumiem)	kg	18	21	18,3	21,3
Garums x platums x augstums	mm	350 x 330 x 8	350 x 330 x 8	350 x 330 x 8	350 x 330 x 8
		80	80	80	80
Aprēkinātās vērtības saskaņā ar EN 60335-2-79
Augstspiediena pistoles roku-plaukstu vibrā- cijas vērtība	m/s^2	2,27	2,27	3,1	3,1
Nedrošības faktors K	m/s^2	1,5	1,5	1,5	1,5
Trokšņa spiediena līmenis L_pA	dB(A)	76	76	80	80
Nedrošības faktors K_pA	dB(A) 2,5		2,5	2,5	2,5
Trokšņa intensitātes līmenis L_WA + Nedrošī- bas faktors K_WA	dB(A)	91	91	96	96

Paturētas tiesības uz tehniskajām izmainām.

ES atbilstības deklarācija

Ar šo mēs paziņojam, ka turpmāk tekstā minētās iekārtas projekts un konstrukcija, kā arī mūsu izgatavotais modelis atbilst ES direktīvu drošības un veselības pamatprasībām. Veicot ar mums nesaskaņotas izmaiņas iekārtas uzbūvē, šī deklarācija zaudē savu spēku. Produkts: Augstspiediena tīrītājs Tips: 1.520-xxx

Attiecīgās ES direktīvas

2000/14/EK

2006/42/EK (+2009/127/EK)

2011/65/ES

2014/30/ES

2009/125/EK

Piemērotā(-s) regula(-s)

(EU) 2019/1781

Piemērotās atbilstības novērtēšanas procedūras

2000/14/EK: Pielikums V

Piemērotie valsts standarti

Trokšna intensitātes līmenis dB(A)

HD 5/11 E Classic, HD 5/11 EX Classic

HD 5/11 EX Plus Classic, HD 5/12 EX Plus Classic

Izmērīts: 89

Nodrošināts: 91

HD 5/13 E Classic, HD 5/13 EX Plus Classic

Izmērīts: 93

Nodrošināts: 96

Parakstītāji rīkojas valdes vārdā un ar tās pilnvaru.

Pilnvarotais sagatavot dokumentāciju:

S. Reizers (S. Reiser)

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Vācija)

Tālr.: [phone]

Fakss: [phone]

Vinendene (Winnenden), 01.06..

Turinys
