LIETOŠANAS INSTRUKCIJA W 9115 METABO

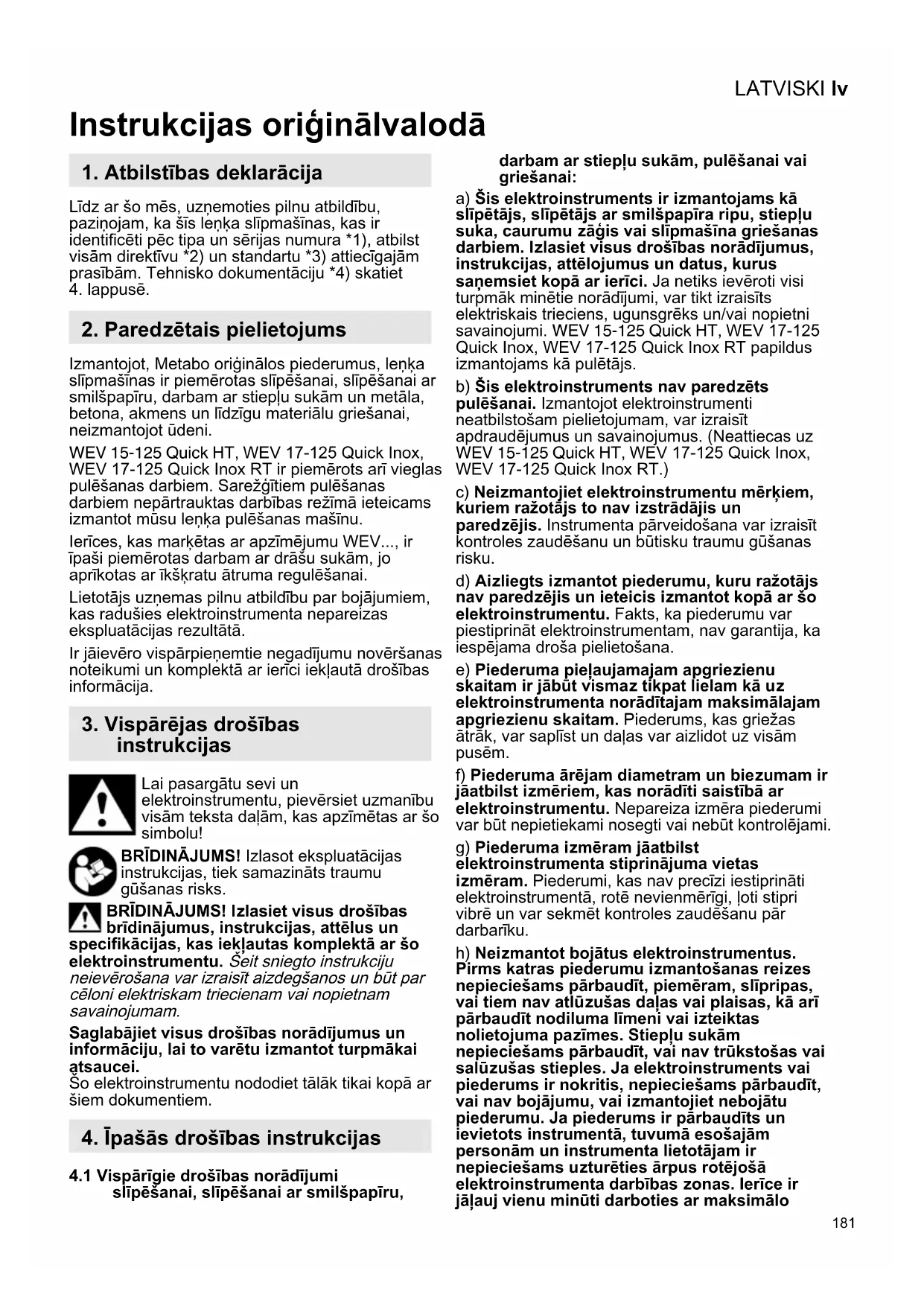

Iv Instrukcijas originālvalodā 181

1. Atbilstības deklarācija

Līdz ar šo mēs, uzņemoties pilnu atbildību, paziņojam, ka šīs leņka slīpmašīnas, kas ir identificēti pēc tipa un sērijas numura *1), atbilst visām direktīvu *2) un standartu *3) attiecīgajām prasībām. Tehnisko dokumentāciju *4) skatiet 4. lappusē.

2. Paredzētais pielietojums

Izmantojot, Metabo oriğinâlos piederumus, lenka slīpmašinas ir piemērotas slīpēšanai, slīpēšanai ar smilšpapīru, darbam ar stieplu sukām un metāla, betona, akmens un līdzīgu materiālu griešanai, neizmantojot ūdeni.

WEV 15-125 Quick HT, WEV 17-125 Quick Inox, WEV 17-125 Quick Inox RT ir piemērots ari vieglas pulēšanas darbiem. Sarežģitiem pulēšanas darbiem nepārtrauktas darbības režīmā ieteicams izmantot mūsu lenka pulēšanas mašīnu.

lerīces, kas markētas ar apzīmējumu WEV..., ir īpaši piemērotas darbam ar drāšu sukām, jo aprīkotas ar īkškratu ātruma regulēšanai.

Lietotājs uzņemas pilnu atbildību par bojājumiem, kas radušies elektroinstrumenta nepareizas ekspluatācijas rezultātā.

Ir jāievēro vispārpienemtie negadījumu novēršanas noteikumi un komplektā ar ierici iekļautā drošības informācija.

3. Vispārējas drošības instrukcijas

Lai pasargātu sevi un elektroinstrumentu, pievērsiet uzmanību visām teksta daļām, kas apzīmētas ar šo simbolu!

BRĪDINĀJUMS! Izlasot ekspluatācijas instrukcijas, tiek samazināts traumu gūšanas risks.

BRĪDINĀJUMS! Izlasiet visus drošības brīdinājumus, instrukcijas, attēlus un efikācijas, kas iekļautas komplektā ar šo troinstrumentu. Šeit sniegto instrukciju vērošana var izraisīt aizdegšanos un būt par ni elektriskam triecienam vai nopietnam inojumam.

Saglabājiet visus drošības norādījumus un informāciju, lai to varētu izmantot turpmākai ątsaucei.

Šo elektroinstrumentu nododiet tālāk tikai kopā ar šiem dokumentiem.

4. Īpašās drošības instrukcijas

4.1 Vispārīgie drošības norādījumi slīpēšanai, slīpēšanai ar smilšpapīru,

darbam ar stiepju sukām, pulēšanai vai griešanai:

a) Šis elektroinstruments ir izmantojams kā slīpētājs, slīpētājs ar smilšpapīra ripu, stieplu suka, caurumu zāgis vai slīpmašina griešanas darbiem. Izlasiet visus drošības norādījumus, instrukcijas, attēlojumus un datus, kurus saņemsiet kopā ar ierīci. Ja netiks ievēroti visi turpmāk minētie norādījumi, var tikt izraisīts elektriskais trieciens, ugunsgrēks un/vai nopietni savainojumi. WEV 15-125 Quick HT, WEV 17-125 Quick Inox, WEV 17-125 Quick Inox RT papildus izmantojams kā pulētājs.

b) Šis elektroinstruments nav paredzēts pulēšanai. Izmantojot elektroinstrumenti neatbilstošam pielietojumam, var izraisīt apdraudējumus un savainojumus. (Neattiecas uz WEV 15-125 Quick HT, WEV 17-125 Quick Inox, WEV 17-125 Quick Inox RT.)

c) Neizmantojiet elektroinstrumentu mērķiem, kuriem ražotājs to nav izstrādājis un paredzējis. Instrumenta pārveidošana var izraisīt kontroles zaudēšanu un būtisku traumu gūšanas risku.

d) Aizliegts izmantot piederumu, kuru ražotājs nav paredzējis un ieteicis izmantot kopā ar šo elektroinstrumentu. Fakts, ka piederumu var piestiprināt elektroinstrumentam, nav garantija, ka iespējama droša pielietošana.

e) Piederuma pielaujamajam apgriezienu skaitam ir jābūt vismaz tikpat lielam kā uz elektroinstrumenta norādītajam maksimālajam apgriezienu skaitam. Piederums, kas griežas ātrāk, var saplīst un daļas var aizlidot uz visām pusēm.

f) Piederuma ārējam diametram un biezumam ir jāatbilst izmēriem, kas norādīti saistībā ar elektroinstrumentu. Nepareiza izmēra piederumi var būt nepietiekami nosegti vai nebūt kontrolējami.

g) Piederuma izmēram jāatbilst elektroinstrumenta stiprinājuma vietas izmēram. Piederumi, kas nav precīzi iestiprināti elektroinstrumentā, rotē nevienmērīgi, loti stipri vibrē un var sekmēt kontroles zaudēšanu pār darbarīku.

h) Neizmantot bojātus elektroinstrumentus. Pirms katras piederumu izmantošanas reizes nepieciešams pārbaudīt, piemēram, slīpripas, vai tiem nav atlūzušas daļas vai plaisas, kā arī pārbaudīt nodiluma līmeni vai izteiktas nolietojuma pazīmes. Stieplu sukām nepieciešams pārbaudīt, vai nav trūkstošas vai salūzušas stieples. Ja elektroinstruments vai piederums ir nokritis, nepieciešams pārbaudīt, vai nav bojājumu, vai izmantojiet nebojātu piederumu. Ja piederums ir pārbaudīts un ievietots instrumentā, tuvumā esošajām personām un instrumenta lietotājam ir nepieciešams uzturēties ārpus rotējošā elektroinstrumenta darbības zonas. lerīce ir jāļauj vienu minūti darboties ar maksimālo

LATVISKIIv

apgriezienu skaitu. Bojāti piederumi parasti salūzt šajā testēšanas laikā.

i) Valkāt individuālos aizsardzības līdzekļus. Atkarībā no pielietojuma veida, izmantojiēt pilno sejas masku, acu aisargpiederumus vai aizsargbrilles. Ciktāl nepieciešams, valkājiet pretputekļu masku, dzirdes aizsarglīdzekļus, aizsargcimdus vai īpašu priekšautu, kas aizsargā no smalkajām daļinām, kas izdalās no materiāla un slīpēšanas laikā. Acis ir nepieciešams pasargāt no daļinām, kas veidojas dažāda pielietojuma ietvaros un izplatās pa visu darba zonu. Pretputekļu maskas un respiratori filtrē putekļus, kas veidojas darba laikā. Ja tiksiet ilgstoši pakļauti lielam troksnim, tas var radīt kaitējumu dzirdei.

j) Ja telpā ir citas personas, nodrošiniet, lai tās uzturās drošā attālumā no Jūsu darba zonas. Ikvienai personai, kura ienāk darba zonā, nepieciešams valkāt individuālos aizsardzības līdzekļus. Atlūzušas daļas no veidgabaliem vai salūzuši piederumi var aizlidot pa gaisu un izraisīt savainojumus ārpus tiešās darba zonas.

k) Ja veicamo darbu laikā pastāv risks, ka elektroinstruments var skart slēptus elektrības vadus vai paša barošanas kabeli, satveriet instrumentu tikai aiz izolētajiem rokturiem. Ja notiks saskare ar vadu, kas atrodas zem sprieguma, elektroinstrumenta neizolētās metāla daļas arī var nonākt zem sprieguma un lietotājs var saņemt elektriskās strāvas triecienu.

l) Turiet barošanas kabeli drošā attālumā no rotējošajām piederumu daļām. Ja zaudēsiet kontroli pār ierīci, var tik pāršķelts vai skarts barošanas kabelis un Jūsu plauksta vai roka var nonākt rotējošajā piederumā.

m) Nekad nenovietojiet elektroinstrumentu malā, kamēr piederums nav pilnībā apstājies. Rotējošais piederums var nonākt saskarē ar pamatni, uz kuru to novietot, tādējādi Jūs varat zaudēt kontroli pār elektroinstrumentu.

n) Elektroinstruments nedrīkst darboties, kamēr pārvietojaties ar to rokās. Rotējošais piederums var nejauši saskarties ar Jūsu apgērbi un piederums var ieurbties Jūsu kermenī.

o) Regulāri iztīriet elektroinstrumenta ventilācijas atveres. Gaisa pūtējs ilevelk puteklus korpusā un liels metāla puteklu daudzums var izraisīt elektriskā trieciena apdraudējumu.

p) Neizmantot elektroinstrumentu degošu materiālu tuvumā. Dzirksteles var aizdedzināt šādus materiālus.

q) Neizmantot piederumus, kam nepieciešami škidri dzesēšanas līdzekļi. Ūdens vai citu škidru dzesēšanas līdzekļu izmantošanas var izraisīt elektrisko triecienu.

4.2 Pretsitiens un atbilstošie drošības norādījumi

Pretsitiens ir pēkšna reakcija, kas rodas, ja piederums ir noblokējies vai aizkēries, piemēram, slīpripa, škīvjveida slīpripa, stieplu suka utt. Aizkeršanās vai noblokēšanās izraisa piederuma tūlītēju apstāšanos. Tā rezultātā nekontrolēts

elektroinstruments paātrināti darbojas pretēji piederuma rotēšanas virzienam blokētajā vietā.

Piemēram, ja slīpripa ir aizkērusies vai nobloķējusies veidgabalā, slīpripas mala, kas iestrēgusi veidgabalā, var nolūzt vai izraisīt pretsitienu. Tas nozīmē, ka slīpripa virzīsies operatora virzienā vai pretējā virzienā, atkarībā no slīpripas rotācijas virziena bloķētajā vietā. Procesa laikā slīpripas var arī salūzt.

Pretsitiens ir elektroinstrumenta nepareizas un/vai klūdainas pielietošanas rezultāts. To iespējams novērst, ja tiek ievēroti turpmāk minētie preventīvie pasākumi.

a) Satveriet cieši elektroinstrumentu un novietojiet kermani un rokas tā, lai būtu iespējams novērst pretsitienus. Vienmēr izmantot papildu rokturi, ja tāds pieejams, lai maksimālās darbības jaudas laikā būtu maksimālā kontrole pār pretsitienu vai reakcijas momentiem. Pretsitienu un reakcijas momentu ietekmi iespējams novērts, ja tiek ievēroti turpmāk minētie preventīvie pasākumi.

b) Nekad nelikt rokas rotējošā piederuma tuvumā. Pretsitiena gadījumā piederums var pārvirzīties pāri Jūsu rokai.

c) Ar kernenii izvairīties no zonas, kurā elektroinstruments tiek virzīts pretsitiena gadījumā. Pretsitiens virza elektroinstrumentu virzienā, kas ir pretējs slīpripas rotācijas virzienam blokētajā vietā.

d) Īpaši uzmanīgi nepieciešams strādāt stūru, asu malu un tml. vietās. Nepieciešams novērst iespēju, ka piederumi atduras pret veidgabalu un aizkeras aiz tā. Apstrādājot stūrus, asas malas vai atlecot, rotējošajam piederumam ir raksturīgi aizkerties. Sādi tiek izraisīta kontroles zaudēšana vai pretsitiens.

e) Koka griešanai neizmantot motorzāga asmeni, segmentētu dimanta griezējdisku ar segmentu astspari, kas lielāka par 10 mm vai zāga asmeni ar zobiem. Šādi piederumi bieži vien izraisa pretsitienu un kontroles zaudēšanu.

4.3 Īpaši drošības norādījumi slīpēšanai un griešanai:

a) Izmantojiet tikai elektroinstrumentam apstiprinātu slīpripu un tai paredzēto aizsargapvalku. Slīpripas, kas nav paredzētas elektroinstrumentam, var nebūtu iespējams pietiekami aizsegt un tādēl tās nav drošas.

b) Izliektas slīpripas nepieciešams uzlikt tā, lai to slīpēšanas virsma neizvirzītos pāri aizsargvāka malai. Nepareizi uzmontētu slīpripu, kas izvirzās pāri aizsargvāka malai, nav iespējams atbilstoši aizsegt.

c) Aizsargapvalkam jābūt droši uzliktam elektroinstrumentam un maksimālās drošības nolūkā iestatītam tā, lai operatoram būtu redzama tikai pati mazākā slīpripas daļa.

Aizsargapvalks palīdz pasargāt operatoru no atlūzušām dalā, nejaušu saskari ar slīpripu, kā arī dzirkstelēm, kas varētu aizdedzināt apgērbu.

d) Slīpripas atlauts izmantot tikai ieteiktajiem pielietojuma veidiem. Piemēram, ir aizliegts slīpēt ar griezējdiska sānu virsmu. Griezējdiski ir paredzēti materiāla nogriešanai, izmantojot diska malu. Piemērojot spēku no sāna, šie diski var salūzt.
e) Vienmēr izmantojiet izvēlētajai slīpripai atbilstoša izmēra un formas nebojātus piespiedējatlokus. Piemēroti atloki atbalsta slīpripu un mazina iespēju, ka tā salūzt. Griezējdiskiem paredzētie atloki var atšķirties no atlokiem, kas paredzēti citām slīpripām.
f) Neizmantot nolietotas slīpripas, kas paredzētas lielākiem elektroinstrumentiem. Lielākiem elektroinstrumentiem paredzētas slīpripas nav piemērotas lielam apgriezienu skaitam, kādu pielieto maziem elektroinstrumentiem, un tādēl tās var salūzt.
g) Izmantojot diskus ar divkāršu pielietojumu, vienmēr izmantojiet veicamajam pielietojumam atbilstošu aizsargapvalku. Neizmantojot pareizo aizsargapvalku, var nebūt nodrošināta vēlamā aizsardzība, kas var izraisīt smagas traumas vai nāvi.

4.4 Vēl papildus drošības norādījumi griešanai:

a) Izvairieties no griezējdiska noblokešanās vai pārāk liela piespiešanas spēka. Neveikt pārāk dzilus iegriezumus. Griezējdiska pārslodze palielina tā noslodzi un iespēju deformēties vai noblokeṭies un tādējādi paaugstina pretistiena vai diska salūzšanas risku.
b) Izvairieties uzturēties griezējdiska rotācijas zonas priekšā vai aizmugurē. Ja virzāt griezējdisku veidgabalā prom no sevis, pretsitiena gadījumā elektroinstruments ar rotējošo disku var tikt uzmests Jums tieši virsū.
c) Gadījumā, ja griezējdisks iestrēgst vai ja pārtraucat darbu, izslēdziet elektroinstrumentu un turiet to mierīgi, līdz tā pilnībā apstājas. Nekad nemēģiniet izvilkt no griezuma vietas vēl rotējošu griezējdisku, citādi var izraisīties pretsitiens. Nosakiet un novērsiet iestrēgšanas iemeslu.
d) Neieslēdziet elektroinstrumentu no jauna, kamēr tās vēl atrodas veidgabalā. Vispirms ľaujiet griezējdiskam sasniegt maksimālo apgriezienu skaitu un tikai pēc tam uzmanīgi turpiniet veikt griešanu. Pretējā gadījumā disks var iekerties, izlēkt no veidgabala vai izraisīt pretsitienu.
e) Atbalstiet plāksnes vai lielu veidgabalus, lai mazinātu pretsitiena risku, ko varētu izraisīt iestrēdzis griezējdisks. Lieli veidgabali var izliekties dēl sava svara. Veidgabals atbalstāms abās diska pusē, turklāt, gan griešanas līnijas tuvumā, gan malā.
f) Esiet īpaši uzmanīgi ar "kabatveida griezumiem" esošajās sienās vai citās nepārredzamās vietās. levirzītais griezējdisks var izraisīt pretsitienu, ja tiek griezti gāzes vai ūdens cauruļvadi, elektrības vadi vai citi objekti.

g) Neveiciet griezumus ar izliekumu.

Griezējdiska pārslodze palielina tā noslodzi un iespēju deformēties vai noblokēties un tādējādi paaugstina pretistiena vai diska salūzšanas risku, kas var izraisīt smagas traumas.

4.5 Īpaši drošības norādījumi slīpējot ar smilšpapīra ripām:

a) Izmantojiet pareizā izmēra slīpripas un ievērojiet ražotāja norādījumus par pareizu slīpripu izvēli. Slīpripas, kas izvirzās pāri škīvjveida slīpripai, var izraisīt savainojumus, kā arī aizkeršanos, ripu saplīšanu vai pretsitienu.

4.6 Attiecas tikai uz WEV 15-125 Quick HT, WEV 17-125 Quick Inox, WEV 17-125 Quick Inox RT: Īpaši drošības norādījumi pulēšanai:

a) Nepiełaujiet, ka no pulēšanas uzmavas brīvi nokarājas kādas daļas vai uzmavas stiprināšanas virveš. lelociet vai nogrieziet lieko stiprināšanas virvju daļu. Stiprināšanas virves, kas brīvi nokarājas un ārba laikā griežas, var aptīties ap jūsu pirkstiem vai apstrādājamo materiālu.

4.7 Īpaši drošības norādījumi darbam ar stieplu sukām:

a) levērojiet, ka stieplu sukas zaudē stieples daļas arī ikdieniškos darba apstākļos. Nepārslogojiet stieples ar pārāk lielu piespiešanas spēku. Prom lidojošas stieplu daļas var viegli iedurties apgērbā un/vai ādā.
b) Ja ir ieteikts izmantot aizsargapvalku, novërsiet iespëju, ka aizsargapvalks saskaras ar stieplu suku. Piespiešanas un centrbëdzes spëka ietekmë škivjveida un kausveida sukas var palielinät savu diametru.

4.8 Papildu drošības norādījumi:

BRĪDINĀJUMS! – Vienmēr valkājiet aizsargbrilles!

Izmantojiet dzirdes aizsardzības līdzekļus.

BRĪDINĀJUMS! – Vienmēr vadiet elektroinstrumentu, satverot to ar abām rokām.

Strādājot ar griezējdiskiem, neizmantojiet kausveida slīpēšana diska aizsargapvalku. Darbam ar griezējdiskiem drošības nolūkos

ir nepieciešams izmantot aizsargapvalku griezējdiskiem.

Neizmantot segmentētu dimanta griezējdisku ar segmentu iegriezumiem, kas lielāki par 10 mm. Atlauti ir tikai segmenti ar negatīvu griešanas lenķi.

Lietojiet saliktos griezējdiskus tikai tad, ja tie ir rūdīti.

Izmantot elastīgus starpslānus, ja tādi nodrošināti līdz ar slīpēšanas piederumu un ja tādas prasības minētas instrukcijā.

LATVISKIIv

levērot instrumenta vai piederumu ražotāja norādījumus! Sargāt ripas no taukvielām un triecieniem!

Piederumi uzglabājami un izmantojami rūpīgi atbilstoši ražotāja norādījumiem.

Nekādā gadījumā neizmantojiet griezējripas raupjās slīpēšanas vai slīpēšanas darbiem! Neradiet sānisku spiedienu uz griezējripām.

Veidgabalam ir jābūt novietotam stingri, stabili un nodrošināti pret izslīdēšanu, piemēram, izmantojot spriegošanas iekārtas. Lielus veidgabalus nepieciešams pietiekami atbalstīt.

Ja izmanto piederumus ar vītnu ieliktni, vāprstas gals nedrīkst pieskarties slīpēšanas instrumenta perforētajai pamatnei. Pievērst uzmanību tam, lai vītne piederumā ir pietiekami gara, lai atbilstu vārpstas garumam. Piederuma vītnei ir jāatbilst vārpstas vītnei. Piederuma vītnei ir jāatbilst vārpstas vītnei. Skat. 4.-5. lpp. un 14. nodalu „Tehniskās specifikācijas”.

leteicams izmantot piemērotu stacionāru nosūkšanas iekārtu. Vienmēr pieslēgt noplūdes strāvas (FI) aizsargslēdzi (RCD) ar aktivizēšanas strāvas robežvērtību maks. 30 mA. Ja lenķa slīpmašīnu ir izslēdzis noplūdes strāvas aizsargslēdzis, mašīnu nepieciešams pārbaudīt un iztīrīt. Šk. nodalu 9. Tīrīšana.

Aizliegts izmantot bojātus, neapaļus vai vibrējošus instrumentus.

Izvairīties no gāzes vai ūdens caurulvadu, elektrības vadu un nesošos sienu (statikas) bojājumiem.

Pirms veikt jebkādus iestatīšanas, piederumu nomaiņas vai tehniskās apkopes darbus, izvelciet spraudni no kontaktligzdas.

Metabo S-automatic drošības sajūgs. Ja aktivizējies aizsargsavienojums, mašīna nekavējoties jāizslēdz!

Bojātu vai saplaisājušu papildu rokturi ir nepieciešams nomainīt. Nedarbināt mašīnu, ja ir bojāts tās papildu rokturis.

Bojātu vai saplaisājušu aizsargapvalku ir nepieciešams nomainīt. Nedarbināt mašīnu, ja ir bojāts tās aizsargapvalks.

Nostipriniet mazus veidgabalus. Piemēram, iespīlējiet ar skrūvspīlēm.

Ja pie atloka uzstādīti diski ar divkāršu pielietojumu (kombinētie slīpēšanas un griešanas diski), drīkst izmantot tikai šādus aizsargapvalku tipus: A tips, C tips.

Pareizā aizsargapvalka lietošana:

Nepareizā aizsargapvalka izmantošana var izraisīt kontroles zaudēšanu, kas var izraisīt smagus savainojumus. Nepareizas izmantošanas piemēri:

- Izmantojot A tipa aizsargu sānu slīpēšanai, aizsargapvalks un veidgabals var traucēt viens otram, kā rezultātā var rasties nepietiekama kontrole;

- Izmantojot griešanai B tipa aizsargapvalku ar saliktajiem griezējdiskiem ir palielināts risks tikt pakļautam dzirkstelēm un sīpēšanas daļinām, kā

arī diska fragmentiem, griezējdiska lūzuma gadījumā.

- Izmantojot A, B, C tipa aizsargapvalku betona vai mūra griešanai vai sānu slīpēšanai, pastāv palielināts risks no putekļu iedarbības kā arī kontroles zaudēšanas ar atsitiena sekām. - Izmantojot A, B, C tipa aizsargapvalku ar suku ar diska pamatni, kas ir biezāka par pieļaujamo, drātis var atsisties pret aizsargapvalku, kas var izraisīt drāšu lūšanu.

Vienmēr izmantot aizsargapvalku, kas atbilst piederumam. Skatiet 11.. nodaļu.

Puteklu iedarbības samazināšana:

BRĪDINĀJUMS! - Atseviški putekļi, kas veidojas, slīpējot ar smilšpapīru, zāgējot, slīpējot, urbjot un veicot citus darbus, satur kīmiskas vielas, par kurām ir zināms, ka tās ir kancerogēnas, var izraisīt iedzimtas anomālijas vai kaitēt reproduktīvajai sistēmai. Daži šo kīmisko vielu piemēri:

- svins no svinu saturoša pārklājuma, - minerālvielas saturoši putekļi no būvkieģeļiem, cementa un citiem būvniecības materiāliem un - arsēns un hroms no kīmiski apstrādāta kokmateriāla.

Risku līmenis atškiras atkarībā no slodzes, proti, atkarībā no tā, cik bieži veicat attiecīgos darbus. Lai mazinātu slodzi, ko izraisa attiecīgās kīmiskās vielas: vienmēr strādājiet labi ventilētās vietās un valkājiet apstiprinātus individuālās aizsardzības līdzekļus, piemēram, pretputekļu maskas, kas ir īpaši paredzētas mikroskopisku daļinņu izfiltrēšanai.

Tas attiecas uz putekliem no citiem darba materiāliem, piemēram, atseviškiem koksnes veidiem (piemēram, ozola vai dižskābārža putekli), metāliem, azbesta. Citas zināmas slimības ir, piemēram, alerģiskas reacijas, elpceļu slimības. Nepieļaujiet putekļu iekļūšanu organismā.

levērojiet atbilstošās direktīvas un valsts noteikumus attiecībā uz materiālu, personālu, pielietošanas veidu un darba vietu (piemēram, arodveselības un darba drošības, utilizācijas noteikumus).

Nodrošiniet daļiņu savākšanu avota tuvumā, nepieļaujiet to nokļūšanu apkārtējā vidē.

Izmantojiet konkrētam darbam piemērotus piederumus. Šādā veidā tiek nodrošināts, ka vidē nekontrolēti nonāk mazāks daļinų daudzums.

Izmantojiet piemērotu putekļu savākšanas ierīci.

Puteklu ietekmi palīdzēs samazināt šie pasākumi:

• nevērsiet izplūstošo daļinu un izplūdes gaisa plūsmu pret sevi, klātesošajiem vai putekļu nosēdumiem;
• izmantojiet skaidu/puteklu savākšanas ierīci un/vai gaisa attīrītājus;
• nodrošiniet labu darba vietas ventilāciju un uzturiet to tīru, izmantojot putekļu sūcēju. Slaucīšana vai pūšana liks putekļiem pacelties gaisā.
• Izsūciet aizsargapgērbu ar putekļu sūcēju vai izmazgājiet to. Netīriet apgērbu, nopūšot to ar gaisu, izdauzot vai izsukājot.

5. Pārskats

Skat. 2. lappusi.

1 ātrās uzstādīšanas fiksējošais uzgrieznis *
2 balstatloks
3 vārpsta
4 vārpstas fiksācijas poga

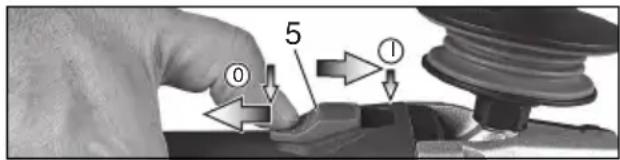

5 bīdāmais pārslēdzējs ieslēgšanai/izslēgšanai *
6 rokturis
7 elektroniskās sistēmas signāla indikators *
8 regulators apgriezienu skaita iestatīšanai *

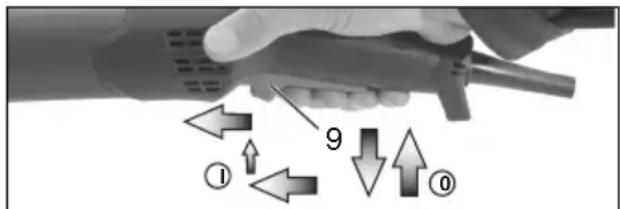

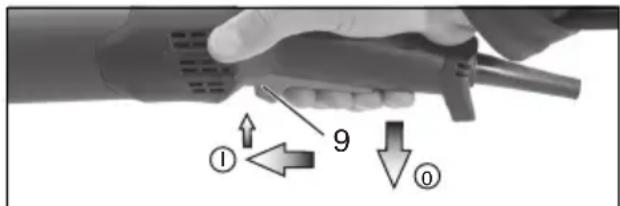

9 palaidējslēdzis *

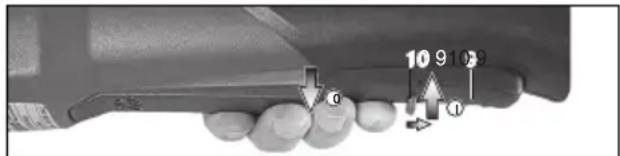

10 sprūdmehānisms aizsardzībai pret ieslēgšanos *
11 papildrokturis/papildrokturis ar vibrāciju slāpētāju *
12 aizsargapvalks
13 divtapu atslēgas uzgrieznis *
14 divtapu atslēga *
15 aizsargierīces stiprinājuma svira

* atkarībā no aprīkojuma / nav iekļauts piegādes komplektācijā

6. levade ekspluatācijā

Pirms pievienošanas elektrotīklam pārliecinieties, ka strāvas sprieguma un

frekvences nominālās vērtības, kas norādītas uz uzlīmes, atbilst elektroenerģijas padevei.

Vienmēr pieslēgt noplūdes strāvas (FI) aizsargslēdzi (RCD) ar aktivizēšanas strāvas

robežvērtību maks. 30 mA.

6.1 Papildu roktura uzmontēšana

Strādāt tikai ar uzmontētu papildu (11) rokturi! Stingri ieskrūvēt papildu rokturi mašīnas

kreisajā vai labajā pusē.

6.2 Aizsargapvalka uzmontēšana

Drošības nolūkos izmantojiet tikai attiecīgajam piederumam atbilstošu argapvalku! Nepareizā aizsargapvalka ntošana var izraisīt kontroles zaudēšanu, kas zraisīt smagus savainojumus. Sk. arī nodalu Piederumi!

Sk. 3. lpp., C att.

• Nospiest sviru (15) un turēt nospiestu. Uzlikt aizsargapvalku (12) norādītajā pozīcijā.
• Atlaist sviru un pagriezt aizsargapvalku tā, lai svira nofiksējas.
• Nospiest sviru un pagriezt aizsargapvalku tā, lai aizsegtā daļa ir pavērsta pret lietotāju.
• Pärbaudīt, vai apvalks ir droši nofiksējies: svirai ir jābūt labi nofiksētai un aizsargapvalks nedrīkst pagriezties.

Izmantot tikai tādus piederumus, kas uzmontētā stāvoklī ir vismaz par 3,4 mm mazāki par aizsargapvalku. (Atvienojiet, veicot šīs

norādes apgrieztā secībā).

7. Slīpripas montāža

Pirms visa veida aprīkošanas darbiem: izvilkt kontaktdakšu no kontaktligzdas. Mašinai izslēgtai un vārpsta nedrīkst darboties.

Darbam ar griezējdiskiem drošības nolūkos ir nepieciešams izmantot aizsargapvalku ējdiskiem (sk. nodalu 11. Piederumi).

7.1 Vārpstas fiksācija

- lespiest vārpstas fiksācijas pogu (4) un manuāli pagriezt vārpstu (3), līdz dzirdami nofiksējas vārpstas fiksācijas poga.

7.2 Slīpripas uzlikšana

Sk. 2. lpp., A att.

• Uzlikt vārpstai balstatloku (2). Atloks ir novietots pareizi, ja to nav iespējams uz vārpstas pagriezt. Vienīgi modelim W 9-100: izmantojot divtapu atslēgu, uzskrūvējiet balstatloku uz vārpstas tā, lai nelielais apcilnis (ar 16 mm diametru) atrastos uz augšu.
• Uzlikt slīpripu uz balstatloka (2). Slīpripai ir vienmērīgi jāpieguļ balstatlokam.

7.3 Ātrās uzstādīšanas fiksējošā uzgriežna nostiprināšana/atskrūvēšana (atkarībā no aprīkojuma)

Ātrās uzstādīšanas fiksējošā uzgriežņa (1) nostiprināšana:

Ātrās uzstādīšanas fiksējošo uzgriezni (1) uzstādiet vienīgi instrumentiem, kas aprīkoti etabo Quick sistēmu. Šos instrumentus ējams atpazīt pēc sarkanās vārpstas fiksācijas as (4), uz kuras ir „M-Quick” logotips.

Ja piederums spriegošanas zonā ir biezāks par 7,1 mm, nedrīkst izmantot ātrās ādīšanas fiksējošo uzgriezni! Tādā gadījumā ntojiet divtapu atslēgas uzgriezni (13) un pu atslēgu (14).

• Nofiksēt vārpstu (sk. nodalu 7.1).
• Novietojiet ātrās uzstādīšanas fiksējošo uzgriezni (1) uz vārpstas (3) tā, lai 2 izcilni saslēgtos ar vārpstas 2 gropēm. Sk. attēlu, 2. lpp.
• Pie apskavas manuāli pievilkt ātrās uzstādīšanas fiksējošo uzgriezni pulksteņa rādītāju kustības virzienā.
• Spēcīgi pagriežot slīpripu pulksteņa rādītāju kustības virzienā, pievilkt ātrās uzstādīšanas fiksējošo uzgriezni.

Ātrās uzstādīšanas fiksējošā uzgriežņa (1) atskrūvēšana:

M-Quick vārpstas fiksācijas pogu (4) vārpstas apturēšanai drīkst izmantot vienīgi gadījumos, r uzstādīts ātrās uzstādīšanas fiksējošais ieznis (1)!

• Pēc izslēgšanas piederums turpina rotēt inerces ietekmē.
• Piespiediet M-Quick vārpstas fiksācijas pogu (4) tieši pirms sīpripas apstāšanās. Ātrās uzstādīšanas fiksējošais uzgrieznis (1)

LATVISKIIv

atskrūvēsies patstāvīgi par aptuveni pusapgriezienu, un to iespējams atvienot, nepiemērojot lielas pūles un neizmantojot instrumentus.

7.4 Divtapu atslēgas uzgriežna nostiprināšana/atskrūvėšana (atkarībā no aprīkojuma)

! Izmantojot divu caurumu uzgriezni, vārpstas blokēšanas pogu (4) drīkst nospiest tikai kad vārpsta ir apstājusies.

Divtapu atslēgas uzgriežna (13) nostiprināšana:

Divtapu atslēgas uzgriežna 2 puses atškiras. Divtapu atslēgas uzgrieznis ir uzskrūvējams uz vārpstas šādi:

Sk. 2. lpp., B att.

- X) Plānām slīpripām:

Divtapu atslēgas uzgriežna apcilnis (13) ir pavērsts uz augšu, lai varētu droši iespīlēt plāno slīpripu.

Y) Biezām slīpripām:

Divtapu atslēgas uzgriežna apcilnis (13) ir pavērsts uz leju, lai varētu spriegošanas uzgriezni droši uzlikt vārpstai.

Z) Vienigi modelim W 9-100:

Divtapu atslēgas apcilnis ir pavērsts uz leju un/vai plakanā virsma ir pavērsta uz augšu.

- Nofiksēt vārpstu. Izmantojot divtapu atslēgu, pievilkt divtapu atslēgas uzgriezni (13), griežot (14) pulksteņa rādītāju kustības virzienā.

Divtapu atslēgas uzgriežna atskrūvēšana:

- Nofiksēt vārpstu (sk. nodalu 7.1). Izmantojot divtapu atslēgu, atskrūvēt divtapu atslēgas uzgriezni (13), griežot (14) pretēji pulksteņa rādītāju kustības virzienam.

8. Lietošana

8.1 Apgriezienu skaita iestatīšana (atkarībā no aprīkojuma)

Ar regulatoru (8) iestatīt vēlamo apgriezienu skatu. (mazāks skaitlis = zemāks apgriezienu skaits; lielāks skaitlis = augstāks apgriezienu skaits)

Griezējdisks, rupjslīpēšanas ripa, kausiņa formas slīpdisks, dimanta griezējdisks: augsts apgriezienu skaits

Şuka: vidējs apgriezienu skaits

Škīvjveida slīpripa: zems līdz vidējs apgriezienu skaits

Norāde: pulēšanas darbiem iesakām izmantot mūsu leŋka pulēšanas mašīnu.

8.2 leslēgšana/izslēgšana

Vienmēr virziet mašīnu, izmantojot abas rokas.

Vispirms ieslēgt, pēc tam pietuvināt piederumu veidgabalam.

Novērst neparedzētu ieslēgšanos: vienmēr izslēgt mašīnu, kad kontaktdakša ir izvilkta no kontaktligzdas vai ir noticis strāvas padeves pārrāvums.

Ilgstošas darbības režīma gadījumā mašīna turpinās darboties, ja būs izkritusi no rokām. Tādēl mašīna vienmēr satverama ar abām rokām pie attiecīgajiem rokturiem, ir jāienem drošs kermana stāvoklis un jākoncentrējas darbam.

Izvairīties no iespējas, ka mašina izveido putekļu vai skaidu virpuli vai tās iesūc. Kad mašina ir izslēgta, novietot to uzglabāšanai tikai tad, kad ir pilnībā apstājies dzinējs.

Mašīnas ar bīdāmo pārslēdzēju:

0 5 ①

leslēgšana: virziet bīdāmo pārslēdzēju (5) uz priekšu. Ilgtermina darbības režīmam to jāvirza uz leju, līdz tas nofiksējas.

Izslēgšana: spiest uz bīdāmā pārslēdzēja (5) aizmugurējo galu un tad atlaist.

lerīces ar lāpstinveida slēdzi (ar drošības funkciju):

10 9 10 9 0 ①

leslēgšana: virziet ieslēgšanās blokēšanas slēdzi (10) bultiņas virzienā un piespiediet palaidējslēdzi (9).

Izslēgšana: atlaist (9) palaidējslēdzi.

lerīces ar apzīmējumu W...RT: momentieslēgšana (ar drošības funkciju)

① 9 ②

leslēgšana: virziet palaidējslēdzi (9) bultiņas virzienā un spiediet palaidējslēdzi (9) uz augšu.

Izslēgšana: atlaist (9) palaidējslēdzi.

lerīces ar apzīmējumu W...RT: Nepārtrauktās darbības režīms (atkarībā no funkciṣjām)

① ② ③ ④ 9

leslēgšana: ieslēdziet ierīci, kā aprakstīts iepriekš. Pēc tam vēlreiz virziet palaidējslēdzi (9) uz priekšu un atlaidiet to, kad ir sasniegta galējā pozīcija, lai nofiksētu palaidējslēdzi (9) (nepārtrauktas darbības režīms).

Izslēgšana: virziet palaidējslēdzi (9) uz augšu un atlaidiet to.

8.3 Darba norādījumi

Slīpēšana un slīpēšana ar smilšpapīru:

Mēreni piespiest mašīnu un virzīt turp un atpakal pa virsmu, lai veidgabala virsma nesakarstu. Rupjslīpēšana: lai iegūtu labu darba rezultātu, strādāt ar iestatīto darba leŋki diapazonā 30° - 40°.

Griešana:

Griežot, vienmēr strādāt ar pretēju rotācijas virzienu (sk. attēlu). Pretējā gadījumā pastāv risks, ka mašina nekontrolēti izlec no griezuma vietas. Strādāt, mēreni bīdot uz priekšu

atbilstoši apstrādājamajam veidgabalam. Nesaliekt, nespiest, nesvārstīt.

Darbs ar stieplu sukām:

Mēreni piespiest mašīnu.

8.4 Reduktora korpusa pagriešana

Sk. 3. lpp., D att.

• Atvienojiet iekārtu no strāvas avota.
• Atskrūvējiet sviras (15) stiprinātājskrūvi (a). Atvienojiet skrūvi un sviru (kopā ar tās metāla loksni) un novietojiet malā.
• Atskrūvējiet 4 reduktora korpusa skrūves (b). UZMANĪBU! Nenoņemiet reduktora korpusu!
• Pagrieziet reduktora korpusu vēlamajā pozīcijā, nenonemot to.
• leskrūvējiet 4 reduktora korpusa skrūves (b) pieejamajās vītnēs! Pievilkšanas griezes moments = 3,0 Nm +/- 0,3 Nm.
• Pavirziet sānis atsperi, kas notur sviru tās pozīcijā, uzstādiet atpakal sviru (15) (kopā ar metāla loksnī) un nofiksējiet ar stiprinātājskrūvi (a). Pievilkšanas griezes moments = 5,0 Nm +/- 0,5 Nm. Pārbaudiet, vai svira darbojas pareizi: tai ir jābūt atsperes nospriegotai.

9. Tīrīšana

Apstrādes laikā, elektroinstrumenta iekšienē var veidoties smalkas dalīnas. Tas ietekmē elektroinstrumenta dzesēšanas procesu.

Vadītspējīgi nosēdumi var ietekmēt elektroinstrumentu aizsargājošo izolāciju un izraisīt elektroapdraudējumus.

Regulāri, bieži un rūpīgi izsūciet elektroinstrumentu caur ventilācijas atverēm vai izpūtiet ar sausu gaisu. lepriekš atvienot elektroinstrumentu no energopadeves un darba laikā valkāt aizsargbrilles un piemērotu pretputekļu masku. Izpūšanas laikā pievērst uzmanību tam, lai ir nodrošināta pietiekama nosūkšana.

10. Traucējumu novēršana

Ierīces, kas aprīkotas ar VTC- un TC- elektroniku:

leslēdzas elektroniskais signāla indikators (7), un samazinās slodzes ātrums (neattiecas uz W...RT).

Noslogojums ir pārāk augsts! Darbiniet ierīci

tukšgaitā, līdz izslēdzas elektroniskais signāla indikators.

lerīce nesāk darboties.Mirgo elektroniskais signāla indikators (7)

…… (atkarībā no modela). Aktivizējusies aizsardzības pret atkārtotu ieslēgšanos drošības ietaise. Ja kontaktdakša ir iesprausta, kamēr mašīna bijusi ieslēgta, vai pēc pārrāvuma ir atjaunojusies strāvas padeve, mašīna neieslēgsies. Mašīnu nepieciešams izslēgt un no jauna ieslēgt.

11. Piederumi

Izmantojiet tikai Metabo oriğinâlos piederumus. Skat. 7. lappusi.

Lietojiet tikai tādus piederumus, kas atbilst šajās lietošanas instrukcijās norādītajām prasībām un specifikācijām.

Vienmēr izmantot darba uzdevumam piemērotus piederumus un paredzēto

aizsargapvalku. Škat. 7. lappusi. (Attēli ir ilustratīvi).

Darba uzdevums:

1 = Slīpēšana ar virsmu
2 = Griešana
3 = Urbšana
4 = Stieplu sukas
5 = Slīpēšana ar smilšpapīru
6 = Pulēšana

Piederumi:

1.1 = Rupjās slīpēšanas disks
1.2 = Kausveida disks (keramisks)
1.3 = Dimanta slīpripa “mūrim/betonam”
2.1 = Griezējdisks "metālam"
2.2 = Griezējdisks "mūrim/betonam"
2.3 = Dimanta griezējdisks „mūrim/betonam“
2.4 = Griezējdisks ar divkāršu pielietojumu (kombinētie slīpēšanas un griešanas diski)
3.1 = Dimanta kronurbji
4.1 = Apala birste
4.2 = Kausveida birste
5.1 = Lamelu slīpēšanas disks
5.2 = Slīpēšanas paliktnis slīpēšanas plāksnēm
6.1 = Pulēšanas piederumi

Paredzētais aizsargapvalks:

A tips = Griešanas aizsargapvalks/ aizsargapvalks ar griešanas aizsarguzlikas spaili griešanai

B tips = Aizsargapvalks slīpēšanai

C tips = Aizsargapvalks slīpēšanai un griešanai (kombinācija)

D tips = Aizsargapvalks kausveida diskam

E tips = Aizsargapvalks ar putekļu novadīšanas sprauslu virsmu slīpēšanai

F tips = Aizsargapvalks ar puteklu novadīšanas sprauslu griešanai

Citi piederumi:

(Skatīt arī www.metabo.com)

A Puteklu filtrs

Smalkā tīkla filtrs novērš raupju daļinų iekļūšanu motora korpusā. Regulāri atvienojiet un iztīriet.

LATVISKIIv

B Vairāku pozīciju stienis sānu rokturim Lauj iestatīt rokturi vairākās pozīcijās.

C Sānu rokturis uzstādīšanai uz stieņa

Pilnīgu piederumu klāstu skatiet vietnē www.metabo.com vai katalogā.

12. Remonts

Elektroinstrumentu remontu drīkst veikt TIKAI kvalificēti elektriķi!

Bojātu strāvas kabeli drīkst nomainīt vienīgi pret īpaši izstrādātu, originālu Metabo strāvas kabeli, kas pieejams vienīgi Metabo servisa centrā.

Ja Jūsu Metabo elektroinstrumentam nepieciešams remonts, lūdzu, sazinieties ar Metabo apkalpošanas centru. Adreses skatiet vietnē www.metabo.com.

Rezerves daļu sarakstus varat lejupielādēt vietnē www.metabo.com.

13. Vides aizsardzība

Slīpēšanas putekļi, kas veidojas darba laikā, var saturēt kaitīgas vielas: utilizēt atbilstoši prasībām.

Likvidējot un pārstrādājot nolietotas iekārtas, piederumus un iepakojuma materiālus, ievērojiet visus valsts attiecīgos spēkā esošos likumus un noteikumus.

lepakojuma materiāli jālikvidē atbilstoši to markējumam saskaṇā ar vietējām direktīvām. Sīkāku informāciju skatīt www.metabo.com pakalpojumu jomā.

Attiecas tikai uz ES valstim: nekādā gadī-jumā neatbrīvojieties no elektriskajām ierīcēm kopā ar sadzīves atkritumiem.

Saskaņā ar Eiropas Direktīvu 2012/19/EK par nolietotu elektronisko un elektrisko aprīkojumu un tās īstenošanu dalībvalstu likumdošanas sistēmās nolietoti elektriskie instrumenti ir jāsavāc atsevišķi un jānodod videi nekaitīgai pārstrādei otrreizējo izejvielu iegūšanai.

14. Tehniskās specifikācijas

1. lappusē norādīto specifikāciju paskaidrojumi. Šī informācija var tikt mainīta tehnoloģiju attīstības rezultātā.

∅ = piederuma maks. diametrs

$$ \begin{array}{l} \begin{array}{l l} \mathrm{t} _ {\max, 1} & = \text { p i e d e r u m a m a k s . p i e l a u j a m a i s } \ & \text { b i e z u m s i e s p i l e s a n a s z o n \bar {a } , j a} \ & \text { i z m a n t o d i v t a p u a t s l e g a s u z g r i e z n i} \ & (1 3) \end{array} \ \begin{array}{l l} \mathrm{t} _ {\max, 2} & = \text { p i e d e r u m a m a k s . p i e l a u j a m a i s } \ & \text { b i e z u m s i e s p i l e s h a n s z o n \bar {a } , j a} \ & \text { i z m a n t o \bar {a } trās u z s tādīšanas fiksējošo} \ & \text { u z griezni(1) } \end{array} \ \begin{array}{l l} \text {t} _ {\max, 3} & = \text {rupjslipešanas ripa / griezejdisks:} \ & \text {piederuma maks. pieļaujamais} \ & \text {biezums} \end{array} \ \begin{array}{r l} t _ {\max, 4} & = \text { maks. pie } \text { laujamais sukas ar diska } \ & \text { pamatni biezums } \end{array} \ \end{array} $$

$$ M = \text { vārpstas vītne } $$

$$ l = \text { slipēšanas vārpstas garums } $$

$$ \begin{array}{l} n ^ {} = \text { apgriezienu skaits tukšgaitā } \ \quad \text {(maksimālais apgriezienu skaits)} \ n _ {V} ^ {} = \text { apgriezienu skaits tukšgaitā } \ \quad \text {(iestatāms)} \end{array} $$

$$ P _ {1} \quad = \text { n o m i n a l a } \text { p a t e r e j a m a } \text { j a u d a } $$

$$ P _ {2} \quad = \text { izejas jauda } $$

$$ \bar {m} = \text { svars bez strāvas kabeļa } $$

Mērītās vērtības noteiktas atbilstoši EN 62841.

Ierīces aizsardzības klase — II

\~ mainstrāva

* lerīces ar apzīmējumu WE...: lielas jaudas, augstas frekvences izraisīti traucējumi var radīt ātruma svārstības. Svārstības tiek novērstas, tiklīdz tiek novērsti traucējumi.

Norādītās tehniskās specifikācijas ir pakļautas pielaidēm (atbilstoši attiecināmajiem normatīviem).

Emisiju vērtības

Izmantojot šīs vērtības, ir iespējams novērtēt

šī elektroinstrumenta emisiju daudzumu un salīdzināt šīs vērtības ar citu elektroinstrumentu radīto emisiju daudzumu. Faktiskās vērtības var būt lielākas vai mazākas atkarībā no attiecīgā pielietojuma veida un piederuma vai elektroinstrumenta stāvokļa. Prognozējot vērtības, ir jāņem vērā arī darba pārtraukumi un neregulāras izmantošanas periodi. Vadoties pēc prognozētajām emisiju vērtībām, norādiet lietotājam drošības profilakses pasākumus, piemēram, veicamās organizatoriskās darbības.

Plānu metāla lokšņu vai citu nedaudz vibrējošu veidgabalu ar lielu virsmu slīpēšana

var radīt ievērojami lielāku kopējo trokšņa emisiju (līdz 15 dB) nekā norādītās trokšņa emisijas vērtības. Veicot piemērotus pasākumus, šādiem veidgabaliem pēc iespējas jāveic skaņas izdalīšanās novēršana, piemēram, piestiprinot smagus, elastīgus slāpēšanas paklājus. Palielinātā trokšņa emisija jāņem vērā arī novērtējot trokšņa iedarbības risku un izvēloties piemērotus dzirdes aizsarglīdzekļus.

Vibrācijas kopējā vērtība (trīs virzienu vektoru summa) noteikta saskaņā ar EN 62841:

$$ \begin{array}{r l} {a _ {\mathrm{h,SG}}} & {= \text { vibrāciju emisijas vērtība }} \ & {\quad (\text { virsmu slīpēšana })} \end{array} $$

$$ \begin{array}{r l} a _ {h, D S} & = \text { vibrāciju emisijas vērtība } \ & \quad (\text { slīpēšana ar škīvjveida slīpripu }) \end{array} $$

$$ \begin{array}{r l} {a _ {h, P}} & {= \text { vibrāciju emisijas vērtība }} \ & {\quad (\text { pulēšana })} \end{array} $$

$$ K _ {h, S G / D S / P} = k l \bar {u} d a s k o e f i c i e n t s (v i b r \bar {a} c i j a) $$

A tipa efektīvie uztvertās skaņas līmeņi:

$$ L _ {p A} = \text { skanas spiediena limenis } $$

$$ L _ {W A} ^ {\text { p }} = \text { ska } \text { nas jaudas limenis } $$

$$ K _ {p A}, K _ {W A} = k l \bar {u} d a s k o e f i c i e n t s $$

Darbības laikā trokšņa līmenis var pārsniegt 80 dB(A).

Izmantojiet dzirdes aizsardzības līdzekļus!
