KASUTUSJUHEND W 9115 METABO

Algupärane kasutusjuhend Käesolevaga deklareerime ainuisikuliselt vastutades: need tüübi ja seerianumbri *1) alusel tuvastatavad nurklihvijad vastavad kõikide direktiivide *2) ja standardite *3) asjakohastele sätetele. Tehnilised dokumendid *4) - vt lk 4. Nurklihvijad koos Metabo originaaltarvikutega sobivad lihvimiseks, liivapaberiga lihvimiseks, traatharjadega töötamiseks ja metalli, betooni, kivi ja muude sarnaste materjalide kettaga lõikamiseks ilma vett kasutamata. WEV 15-125 Quick HT, WEV 17-125 Quick Inox, WEV 17-125 Quick Inox RT on ühtlasi sobilik kergeteks poleerimistöödeks. Nõudlikemateks poleerimistöödeks soovitame pidevkasutuseks oma nurgapoleerijat. Masinad tähistusega WEV.. on pöörete arvu reguleerimisketta tõttu eriti sobilikud töötamiseks terasharjadega. Väärast kasutusest tingitud kahjude eest vastutab ainult kasutaja. Järgida tuleb üldtunnustatud tööohutuseeskirju ja kaasasolevaid ohutusjuhiseid. Pöörake tähelepanu selle sümboliga tähistatud tekstikohtadele iseenda ja oma elektritööriista kaitseks! HOIATUS – Lugege vigastusohu vähendamiseks kasutusjuhendit. HOIATUS! Lugege kõiki ohutusnõudeid, juhiseid, illustratsioone ja tehnilisi andmeid, mis on elektritööriistale kaasa pandud. Alljärgnevate juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused. Säilitage kõiki ohutusjuhiseid ja suuniseid tulevaseks kasutuseks. Andke oma elektritööriist edasi vaid koos nende dokumentidega.

4.1 Ühised ohutusjuhised lihvimiseks,

liivapaberiga lihvimiseks, traatharjadega töötamiseks, poleerimiseks või kettaga lõikamiseks: a) See elektritööriist on ette nähtud kasutamiseks lihvijana, liivapaberiga lihvijana, koos traatharjaga või augulõikuriga või ketaslõikemasinana. Lugege kõiki ohutusjuhiseid, juhendeid, ülevaatejooniseid ja andmeid, mis on teie seadmega kaasas. Kui te kõiki järgnevaid juhiseid ei järgi, võib see põhjustada elektrilöögi, põlengu ja/või rasked vigastused. WEV 15-125 Quick HT, WEV 17-125 Quick Inox, WEV 17-125 Quick Inox RT on lisaks kasutatav ka poleerijana. b) See elektritööriist ei ole ette nähtud poleerimiseks. Kasutusviisid, milleks elektritööriist ei ole ette nähtud, võivad põhjustada ohte ja vigastusi. (Ei kehti WEV 15-125 Quick HT, WEV 17-125 Quick Inox, WEV 17-125 Quick Inox RT kohta.) c) Ärge kasutage elektritööriista ühegi funktsiooni jaoks, mille jaoks see ei ole spetsiaalselt välja töötatud ja mida selle tootja ei ole ette näinud. Selline ümberehitus võib põhjustada kontrolli kaotust ja tõsiseid kehavigastusi. d) Ärge kasutage tööseadist, mida tootja ei ole otseselt selle elektritööriista jaoks ette näinud ega soovitanud. See, et tarvikut on võimalik kinnitada teie elektritööriista külge, ei taga veel selle ohutut kasutamist. e) Tööseadise lubatud pöörlemiskiirus peab olema vähemalt sama suur kui elektritööriista peal esitatud suurim pöörlemissagedus. Lubatust kiiremini pöörlev tööseadis võib puruneda ja eemale paiskuda. f) Tööseadise välisläbimõõt ja paksus peavad vastama teie elektritööriista mõõtmete andmetele. Valesti mõõdetud tööseadiseid ei ole võimalik piisavalt varjestada või kontrollida. g) Tööseadise mõõtmed peavad vastama elektritööriista kinnitusvahendite mõõtmetele. Tööseadised, mida ei kinnitata elektritööriista külge täpselt, pöörlevad ebaühtlaselt, vibreerivad väga tugevalt ja võivad põhjustada kontrolli kaotuse. h) Ärge kasutage kahjustatud tööseadiseid. Kontrollige iga kord enne tööseadiste kasutamist näiteks lihvimisketastel killunemiste ja pragude esinemist, kaussketastel pragude, kulumise või tugeva vananemise esinemist, traatharjadel lahtiste või murdunud traatide esinemist. Kui elektritööriist või tööseadis kukub maha, siis kontrollige, kas see on kahjustatud või kasutage kahjustamata tööseadist. Kui kontrollisite ja paigaldasite tööseadise, siis hoidke ise ja läheduses viibivaid isikuid pöörleva tööseadise tasapinnast eemale ning laske seadmel mõne minuti jooksul töötada maksimaalsel pöörlemissagedusel. Tavajuhul purunevad kahjustatud tööseadised sellel testimisaja jooksul.

i) Kandke isikukaitsevarustust. Kasutage

rakendusviisist sõltuvalt näo täiskaitsemaski, silmakaitsevahendit või kaitseprille. Kandke vajaduse korral tolmumaski, kuulmiskaitset, kaitsekindaid või spetsiaalset põlle, mis hoiab väikesed lihve- ja materjaliosakesed teist eemale. Silmi tuleb kaitsta väljapaiskuvate võõrkehade eest, mis erinevate kasutuste korral

1. Vastavusdeklaratsioon

2. Õigel otstarbel kasutamine

tekivad. Tolmu- või hingamisteede kaitsemaskid peavad kasutuse juures tekkiva tolmu filtreerima. Kui teile mõjub pikema aja jooksul valju müra, siis võib tekkida kuulmise kaotus. j) Järgige, et teised isikud asuvad teie tööpiirkonnast ohutus kauguses. Iga isik, kes siseneb tööpiirkonda, peab kandma isikukaitsevarustust. Tööseadise purunenud tükid või purunenud tööseadised võivad eemale paiskuda ja põhjustada vigastusi ka väljaspool vahetut tööpiirkonda. k) Kui teostate töid, mille juures võib tööseadis puutuda kokku varjatud elektrikaablite või seadme enda toitejuhtmega, siis hoidke kinni ainult elektritööriista isoleeritud käepidemetest. Kokkupuude pinget juhtiva juhtmega võib pingestada ka seadme metallosi ning põhjustada elektrilöögi. l) Hoidke toitejuhe pöörlevatest tööseadistest eemal. Kui kaotate seadme üle kontrolli, võib toimuda toitejuhtme läbilõikamine või sellega kokkupuude ja teie käsi või käevars võib sattuda pöörlevasse tööseadisesse. m) Ärge mitte kunagi pange elektritööriista käest ära enne, kui tööseadis on täielikult seiskunud. Pöörlev tööseadis võib puutuda kokku aluspinnaga, mille tõttu võite kaotada kontrolli elektritööriista üle. n) Ärge laske elektritööriistal töötada ajal, kui seda kannate. Teie riietusesemed võivad pöörleva tööseadisega juhusliku kokkupuute korral kinni kiiluda ja tööseadis võib tungida teie kehasse. o) Puhastage regulaarselt oma elektritööriista õhutusribisid. Mootori ventilaator tõmbab korpusse sisse tolmu ja suure hulga metallitolmu kogunemine võib põhjustada elektriohtusid. p) Ärge kasutage elektritööriista süttivate materjalide läheduses. Sädemed võivad need materjalid põlema süüdata. q) Ärge kasutage tööseadiseid, mis nõuavad vedelaid jahutusaineid. Vee või muude vedelate jahutusvedelike kasutamine võib põhjustada elektrilööki.

4.2 Tagasilöök ja asjaomased ohutusjuhised

Tagasilöök on äkiline reaktsioon pöörleva tööseadise blokeerumisel või kinnikiilumisel, näiteks lihvimiskettal, kausskettal, traatharjal jne. Kinnikiilumine või blokeerumine põhjustab pöörleva tööseadise äkilist seiskumist. Selle tagajärjel kiirendatakse kontrollimatut elektritööriista blokeerunud koha juures tööseadise pöörlemissuunale vastassuunas. Kui näiteks lihvimisketas kiilub kinni või blokeerub tooriku sees, võib lihvimisketta tooriku sisse tungiv välisserv kinni jääda ja selle tagajärjel võib lihvimisketas välja põrkuda või tagasilööki põhjustada. Lihvimisketas liigub siis sõltuvalt ketta pöörlemissuunast blokeerimiskohas operaatori suunas või temast eemale. Sealjuures võivad lihvimiskettad ka puruneda. Tagasilöök on elektritööriista vale ja/või puuduliku kasutamise tagajärg. Seda on võimalik sobivate ettevaatusabinõude abil järgnevalt kirjeldatud viisil vältida. a)Hoidke elektritööriista tugevalt kinni ning viige oma keha ja oma käed asendisse, kus saate tagasilöögijõudusid kontrolli all hoida. Lisakäepideme olemasolu korral kasutage seda alati, et saavutada suurim võimalik kontrolli tagasilöögijõudude või käivitamisel reaktsioonimomentide üle. Operaatorid saavad sobivate ettevaatusabinõude rakendamisel kontrollida tagasilöögi- ja reaktsioonijõudusid. b) Ärge ühelgi juhul pange oma kätt pöörlevate tööseadiste lähedale. Tööseadis võib tagasilöögi korral liikuda üle teie käe. c) Vältige oma kehaga piirkonda, kuhu elektritööriist tagasilöögi korral liigub. Tagasilöök surub elektritööriista blokeerunud koha juures lihvimisketta liikumissuunale vastupidises suunas. d) Töötage nurkade, teravate servade jms läheduses eriti ettevaatlikult. Vältige tööseadiste põrkumist vastu toorikut ja kinnikiilumist. Pöörlev tööseadis kaldub nurkade ja teravate servade juures või eemale põrkumisel kinni kiiluma. See põhjustab kontrolli kaotamist või tagasilööki. e) Ärge kasutage puidu lõikamiseks kettsae tera, segmenteeritud teemantlõikeketast, mille segmentide vahe on üle 10 mm, ega hammastatud saelehte. Sellised tööseadised põhjustavad sageli tagasilööki ja kontrolli kaotamist.

4.3 Erilised ohutusjuhised lihvimiseks ja

kettaga lõikamiseks: a) Kasutage eranditult oma elektritööriista jaoks lubatud lihvimistarvikuid ja selle lihvimistarviku jaoks ettenähtud kaitsekatet. Lihvimistarvikuid, mis ei ole selle elektritööriista jaoks ette nähtud, ei saa piisavalt kinni katta ja ei ole ohutud. b) Kausslihvimiskettad tuleb monteerida selliselt, et nende lihvepind ei ulatu üle kaitsekatte serva tasapinna. Asjatundmatult monteeritud lihvimisketast, mis ulatub üle kaitsekatte serva tasapinna, ei ole võimalik piisavalt kinni katta. c) Kaitsekate peab olema turvaliselt elektritööriista külge kinnitatud ja maksimaalse turvalisuse tagamiseks selliselt seadistatud, et lihvimistarviku väikseim võimalik avatud osa on suunatud kasutaja poole. Kaitsekate aitab kaitsta purunemisel tekkivate tükkide, lihvimistarvikuga juhusliku kokkupuute ning samuti riietust süüdata võivate sädemete eest. d) Lihvimistarvikuid võib kasutada ainult soovitatavateks rakendusvõimalusteks. Näiteks ärge mitte kunagi lihvige lõikeketta külgpinnaga. Lõikekettad on ette nähtud materjali eemaldamiseks ketta servaga. Külgsuunalise jõu mõjumine nendele lihvimistarvikutele võib põhjustada nende purunemist. e) Kasutage teie poolt valitud lihvimisketta jaoks alati õige suuruse ja kujuga kahjustamataEESTI KEEL et

kinnitusmutrit. Sobiv kinnitusmutter toetab lihvimisketast ja vähendab selliselt lihvimisketta purunemisohtu. Lõikeketaste kinnitusmutrid võivad erineda teiste lihvimisketaste kinnitusmutritest. f) Ärge kasutage suuremate elektritööriistade kulunud lihvimiskettaid. Suuremate elektritööriistade jaoks ettenähtud lihvimiskettad ei sobi väikeste elektritööriistade suure pöörlemissageduse jaoks ja võivad puruneda. g) Ketaste kasutamisel topeltotstarbel kasutage alati teostatavaks kasutuseks sobivat kaitsekatet. Kui te ei kasuta sobivat kaitsekatet, võib soovitud kaitse osutuda ebapiisavaks ja põhjustada raskeid vigastusi.

4.4 Täiendavad erilised ohutusjuhised

kettaga lõikamiseks: a) Vältige lõikeketta blokeerumist või liiga suurt vastusurvet. Ärge teostage ülemäära sügavaid lõikeid. Lõikeketta ülekoormamine suurendab selle kasutusintensiivsust ja kalduvust kinni kiiluda või blokeeruda ning selliselt tagasilöögi või lihvimistarviku purunemise võimalust. b) Vältige pöörleva lõikeketta ees ja taga asuvat piirkonda. Kui liigutate lõikeketast tooriku sees endast eemale, võib pöörleva kettaga elektritööriist paiskuda tagasilöögi korral otse teile peale. c) Kui lõikeketas kiilub kinni või te katkestate töötamise, siis lülitage elektritööriist välja ja hoidke seda rahulikult, kuni ketas on seiskunud. Ärge mitte kunagi proovige veel liikuvat lõikeketast lõikepilust välja tõmmata, vastasel juhul võib järgneda tagasilöök. Tehke kinnikiilumise põhjus kindlaks ja proovige see kõrvaldada. d) Ärge lülitage elektritööriista senikaua uuesti sisse, kuni see asub tooriku sees. Enne kui jätkate ettevaatlikult lõikamist, laske lõikekettal saavutada maksimaalne pöörlemissagedus. Vastasel juhul võib ketas kinni kiiluda, tooriku seest välja hüpata või tagasilööki põhjustada. e) Toetage plaate või suuri toorikuid, et vähendada kinnikiilunud lõikekettast põhjustatud tagasilöögi ohtu. Suured toorikud võivad enda kaalu tõttu läbi painduda. Toorikut tuleb toetada ketta mõlemal küljel, see tähendab nii lõikejoone lähedal kui ka servast. f) Olge eriti ettevaatlik olemasolevatesse seintesse või muudesse mitte läbinähtavatesse piirkondadesse sisselõigete tegemisel. Sissetungiv lõikeketas võib gaasi- või veetorude, elektrikaablite või muude objektide sisse lõikamisel põhjustada tagasilööki. g) Ärge tehke kaarlõikeid. Lõikeketta ülekoormamine suurendab selle kasutusintensiivsust ja kalduvust kinni kiiluda või blokeeruda ning seega ka tagasilöögi või lihvimistarviku purunemise võimalust, mis võib põhjustada raskeid vigastusi.

4.5 Erilised ohutusjuhised liivapaberiga

lihvimiseks: a) Kasutage õiges suuruses lihvpaberilehti ja järgige lihvpaberilehe valimisel tootjapoolseid andmeid. Lihvpaberid, mis ulatuvad üle alustalla, võivad põhjustada vigastusi ning samuti lihvpaberite kinnikiilumist ja purunemist või tagasilööki.

4.6 Üksnes WEV 15-125 Quick HT, WEV 17-

125 Quick Inox, WEV 17-125 Quick Inox RT puhul: spetsiaalsed ohutusjuhised poleerimisel: a) Vältige poleerimispadja juures lahtisi detaile, eriti kinnitusnööre. Peitke kinnitusnöörid ära või lõigake need lühemaks. Lahtised kaasa keerlevad kinnitusnöörid võivad teie sõrmi kaasa haarata või toorikusse kinni jääda.

4.7 Erilised ohutusjuhised traatharjadega

töötamiseks: a) Arvestage, et traatharja küljest tulevad ka tavalise kasutamise ajal traaditükid lahti. Ärge koormake traate liiga suure vastusurvega üle. Eemalepaiskuvad traaditükid võivad väga kergesti läbi õhukese riietuse ja/või naha tungida. b) Kui soovitatakse kaitsekatet, siis vältige kaitsekatte ja traatharja kokkupuutumist. Taldrik- ja kaussharjade läbimõõt võib vastusurve ja tsentrifugaaljõudude mõjul suureneda.

4.8 Täiendavad ohutusjuhised:

HOIATUS – Kandke alati kaitseprille. Kandke kuulmiskaitset. HOIATUS! – Hoidke elektritööriistast alati kinni kahe käega. Ärge kasutage kettaga lõikamisel ketta kaitsekatet. Ohutuspõhjustel kasutage lõikeketastega töötamisel lõikeketta kaitsekatet. Ärge kasutage segmenteeritud teemantlõikeketast, mille segmentide vahe on >10 mm. Lubatud on vaid negatiivne segmendilõikenurk. Kasutage liidetud lõikekettaid üksnes siis, kui need on tugevdatud. Kasutage elastseid vahekihte, kui need on koos lihvimisvahendiga saadaval ja nende kasutamine on nõutav. Järgige tööseadise või tarviku tootja andmeid! Kaitske kettaid määrde ja löögi eest! Tööseadiseid tuleb tootjapoolsete juhiste järgi hoolikalt ladustada ja käsitseda. Ärge kasutage lõikekettaid kunagi jämelihvimiseks ega kraatide eemaldamiseks! Lõikeketastele ei tohi avaldada külgsurvet. Toorik peab olema tugevalt vastu ja libisemise vastu fikseeritud, nt kinnitusseadise abil. Suuri toorikuid tuleb piisavalt toetada. Kui kasutatakse keermega tööseadiseid, siis ei tohi spindli ots puutuda vastu lihvimisinstrumendi ava põhja. Jälgige, et tööseadise keere on spindliEESTI KEELet

pikkuse kohta piisavalt pikk. Tööseadise keere peab sobima spindli keermega. Spindli pikkust ja spindli keeret vaata lehekülg 4-5 ja peatükis 14. Tehnilised andmed. Soovitatakse kasutada sobivat statsionaarset väljatõmbeseadet. Ühendage alati ette FI- kaitselüliti (RCD) rakendusvooluga max 30 mA. Nurklihvija väljalülitamisel FI-kaitselüliti kaudu tuleb masinat kontrollida ja puhastada. Vaata peatükk 9. Puhastamine. Kahjustatud, ebaühtlaselt pöörlevaid või vibreerivaid tööseadiseid ei tohi kasutada. Vältige gaasi- või veetorude, elektrikaablite ja kandvate seinade (staatika) kahjustusi. Eemaldage enne igasugust seadistuse, ümberseadmestamise või hoolduse läbiviimist pistik pistikupesast. Metabo blokeerumisvastane sidur S-automatic Lülitage blokeerumisvastase siduri rakendumisel masin viivitamatult välja! Kahjustatud või mõradega lisakäepide tuleb asendada. Ärge käitage defektse lisakäepidemega masinat. Kahjustatud või mõradega kettakaitse tuleb asendada. Ärge käitage defektse kettakaitsega masinat. Fikseerige väikesed toorikud. Kinnitage nt kruustangide külge. Kui äärikule kinnitatavaid kettaid kasutatakse topeltotstarbel (kombineeritud lihvimis- ja lõikekettad), tohib kasutada üksnes järgmist tüüpi kaitsekatteid: A-tüüp, C-tüüp. Vt peatükki 11. Kasutage õiget kaitsekatet: Vale kaitsekate võib põhjustada kontrolli kaotamist ja raskeid kehavigastusi. Vale kasutuse näited: - A-tüüpi kaitsekatte kasutamisel külglihvimise juures võib kaitsekate ja toorik teineteist segada, mis põhjustab ebapiisavat kontrolli. - B-tüüpi kaitsekatte kasutamisel liidetud ketastega lõikamise juures on suurem oht puutuda kokku väljapaiskuvate sädemete ja lõikamisel tekkivate osakeste ning lõikekettast murdunud tükkidega, juhul kui lõikeketas puruneb. - A-, B- või C-tüüpi kaitsekatte kasutamisel betooni või müüritise kettaga lõikamise või külglihvimise korral on suurem tolmuga kokkupuutumise ja ka kontrolli kaotamise oht tagasilöögi tagajärjel. - A-, B- või C-tüüpi kaitsekatte kasutamisel pöörleva traatharja puhul, mis on lubatust paksem, võivad traatharjased puutuda vastu kaitsekatet ning see võib põhjustada harjaste murdumise. Kasutage alati tööseadise jaoks sobivat kaitsekatet. Vt peatükki 11. Tolmuga kokkupuute vähendamine: HOIATUS - Mõningad tolmud, mis tekivad liivapaberiga lihvimisel, saagimisel, lihvimisel, puurimisel ja muude tööde käigus, sisaldavad kemikaale, mille kohta on teada, et need põhjustavad vähki, sünnidefekte või muid reproduktiivseid kahjustusi. Nende kemikaalide mõned näited on: - plii seda sisaldavate värvide seest, - mineraalne tolm müürikivide, tsemendi ja muude müürides kasutatavate materjalide seest ja - arseen ja kroom keemiliselt töödeldud puidust. Sellest saastumisest tulenev oht teile sõltub nende tööde teostamise sagedusest. Nende kemikaalidega saastumise ohu alandamiseks: töötage hästi õhutatavas piirkonnas ja kandke töötamise ajal lubatud kaitsevarustust, nagu nt selliseid tolmumaske, mis on spetsiaalselt välja töötatud mikroskoopiliselt väikeste osakeste filtreerimiseks. See kehtib samuti muude materjalide tolmude kohta, nagu nt mõned puiduliigid (nagu tamme- või pöögitolm), metallid, asbest. Muud teadaolevad haigused on nt allergilised reaktsioonid, hingamisteede haigused. Ärge laske tolmul sattuda kehasse. Järgige vastava materjali, personali, rakendusviisi ja kasutuskoha kohta kehtivaid suuniseid ja riiklikke eeskirju (nt töökaitse eeskirju, jäätmekäitlust). Püüdke tekkivad osakesed tekkimiskohas kinni, vältige nende ladestumist ümbritsevas keskkonnas. Kasutage spetsiaalsete tööde jaoks sobilikke tarvikuid. Seeläbi satub vähem osakesi kontrollimatult keskkonda. Kasutage sobilikku tolmuärastussüsteemi. Vähendage tolmuga kokkupuudet järgnevatel viisidel: - ärge suunake väljuvaid osakesi ning masina väljutusõhku enese või läheduses asuvate inimeste või ladestunud tolmu suunas, - kasutage tolmuimemissüsteemi ja/või õhupuhastit, - õhutage töökohta hästi ja hoidke tolmuimejaga puhtana. Pühkimine või puhumine keerutab tolmu üles. - Puhastage kaitseriietust tolmuimemise või pesemise teel. Ärge kasutage puhastamiseks puhurit, kloppimist ega harjamist. Vaata lk 2. 1 Kiirkinnitusmutter * 2 Alusseib 3 Spindel 4 Spindli lukustus 5 Käivituslüliti sisse-/väljalülitamiseks * 6 Käepide 7 Elektroonikasignaali näit * 8 Pöörete regulaator pöörlemissageduse seadistamiseks * 9 Käivitusnupp* 10 Lülitusblokeering 11 Lisakäepide / vibratsioonitõkisega lisakäepide * 12 Kettakaitse 13 Kahe avaga kinnitusmutter * 14 Kinnitusmutri võti * 15 Kettakaitse lukustuse hoob

• oleneb varustusest / ei kuulu tarnekomplekti

5. ÜlevaadeEESTI KEEL et

Veenduge enne kasutuselevõtmist, kas tüübisildil näidatud võrgupinge ja -sagedus vastavad teie vooluvõrgu andmetele. Ühendage alati ette FI-kaitselüliti (RCD) rakendusvooluga max 30 mA.

6.1 Lisakäepideme paigaldamine

Töötage ainult paigaldatud lisakäepide (11) korral! Kinnitage lisakäepide tugevalt masina vasakule või paremale küljele.

6.2 Kettakaitse paigaldamine

Kasutage ohutusest tulenevatel põhjustel eranditult vastava tööseadise jaoks ettenähtud kaitsekatet! Vale kaitsekate võib põhjustada kontrolli kaotamist ja raskeid kehavigastusi. Vaata ka peatükki 11. Tarvikud! Vaata lehekülg 3, joonis C. - Vajutage hooba (15) ja hoidke vajutatult. Paigaldage kettakaitse (12) näidatud asendis. - Laske hoob lahti ja keerake kettakaitset kuni hoob fikseerub. - Vajutage hooba ja keerake kettakaitset selliselt, et suletud osa on suunatud kasutaja poole. - Kontrollige turvalist kinnitust: hoob peab olema fikseerunud ja kettakaitse pööramine ei tohi olla võimalik. Kasutage ainult tööseadiseid, millest kettakaitse ulatub vähemalt 3,4 mm võrra üle. (Eemaldada vastupidises järjekorras.) Enne kõiki ümberseadmestustöid: eemaldage võrgupistik pistikupesast. Masin peab olema välja lülitatud ja spindel peab olema seiskunud. Kasutage lõikeketastega töötamisel ohutusest tulenevatel põhjustel lõikeketta kettakaitset (vaata peatükki 11. Tarvikud).

Vaata lehekülg 2, joonis A. - Paigaldage alusseib (2) spindli peale. Alusseib on õigesti paigaldatud, kui seda ei saa spindli peal pöörata. Ainult W 9-100: keerake alusseib kinnitusmutri võtme abil selliselt spindli peale, et väike krae (läbimõõduga 16 mm) on suunatud ülespoole. - Asetage lihvimisketas alusseibi (2) peale. Lihvimisketas peab olema ühtlaselt vastu alusseibi.

7.3 Kiirkinnitusmutri kinnitamine/

lahtikeeramine (olenevalt varustusest) Kiirkinnitusmutri (1) kinnitamine: Paigaldage kiirkinnitusmutter (1) ainult Metabo kiirsüsteemiga („Metabo Quick- System“) masinatele. Need masinad on ära tuntavad punase spindli lukustusnupu (4) järgi kirjaga „M-Quick“. Kui tööseadis on kinnituskohas paksem kui 7,1 mm, siis ei ole lubatud kiirkinnitusmutrit kasutada! Kasutage siis võtmega (14) fikseeritavat kahe avaga kinnitusmutrit (13). - Lukustage spindel (vaata peatükk 7.1). - Asetage kiirkinnitusmutter (1) selliselt spindli (3) peale, et 2 nuuti fikseeruvad spindli kahes süvendis. Vaata joonist lehekülg 2. - Keerake kiirkinnitusmutter käsitsi päripäeva kinni. - Fikseerige kiirkinnitusmutter keerates lihvimisketast tugevalt päripäeva. Kiirkinnitusmutri (1) lahtikeeramine: Ainult siis, kui kiirkinnitusmutter (1) on paigaldatud, võib spindlit peatada spindli punase M-Quick-spindlilukustusnupu (4) abil! - Pärast väljalülitamist toimub masina järelliikumine. - Suruge veidi enne lihvketta seiskumist M-Quick- spindlilukustusnupp (4) sisse. Kiirkinnitusmutter (1) keerab end ise umbes poole pöörde ulatuses lahti ning seda saab ilma pingutuseta käsitsi või tööriista abil maha keerata.

7.4 Kahe avaga kinnitusmutri kinnitamine/

lahtikeeramine (olenevalt varustusest) Kahe auguga mutri kasutamisel tohib spindli lukustusnuppu (4) vajutada üksnes siis, kui spindel seisab paigal. Kahe avaga kinnitusmutri (13) kinnitamine: Kahe avaga kinnitusmutri ülemine ja alumine pool on erinevad. Keerake kahe avaga kinnitusmutter järgnevalt kirjeldatud viisil spindli peale: Vaata lehekülg 2, joonis B. - X) Õhukeste lihvketaste puhul: Kahe avaga kinnitusmutri krae (13) on suunatud ülespoole, et oleks võimalik kinnitada õhukest lihvimisketast. Y) Paksude lihvketaste puhul: Kahe avaga kinnitusmutri krae (13) on suunatud allapoole, et kahe avaga kinnitusmutrit oleks võimalik turvaliselt spindli peale paigaldada. Z) Ainult mudelil W 9-100: Kahe avaga kinnitusmutri krae on suunatud alla ja tasane pind on suunatud üles. - Lukustage spindel. Keerake kahe avaga kinnitusmutter (13) kinnitusmutri võtme (14) abil päripäeva kinni. Kahe avaga kinnitusmutri lahtikeeramine: - Lukustage spindel (vaata peatükk 7.1). Keerake kahe avaga kinnitusmutter (13) kinnitusmutri võtme (14) abil vastupäeva lahti.

6. Kasutuselevõtmine

(oleneb varustusest) Seadistage pöörete regulaatori (8) abil soovitatav pöörlemissagedus. (Väike arv = madal pöörlemissagedus; suur arv = kõrge pöörlemissagedus) Lõike-, lihvimisketas, kaussketas, teemantlõikeketas: kõrge pöörlemissagedus Hari: keskmine pöörlemissagedus Kaussketas: madal kuni keskmine pöörlemissagedus Juhis: Poleerimistööde läbiviimiseks soovitame me kasutada meie nurkpoleerijat.

8.2 Sisse-/väljalülitamine

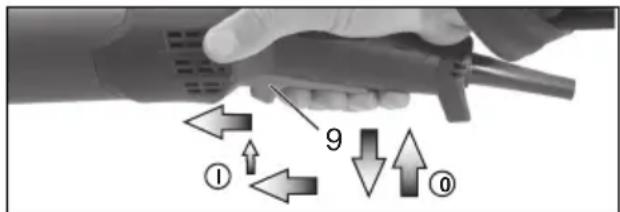

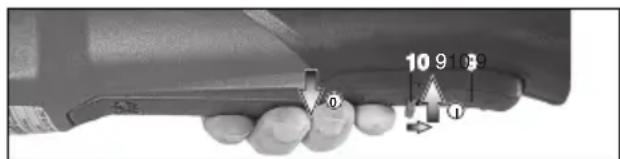

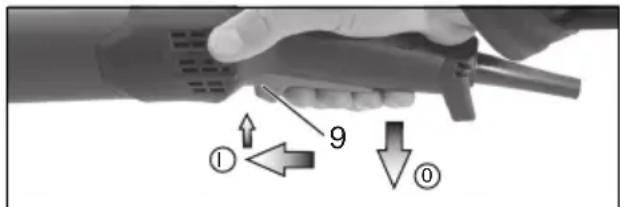

Juhtige masinat alati mõlema käega. Lülitage esmalt sisse, alles siis juhtige tööseadis vastu toorikut. Vältige soovimatut käivitumist: lülitage masin alati välja, kui pistik eemaldatakse pistikupesast või kui tekkis voolukatkestus. Püsikäituse korral töötab masin edasi, kui see käest lahti rebitakse. Hoidke sellepärast masinat alati mõlema käega selleks ettenähtud käepidemetest kinni, olge turvalises asendis ja töötage tähelepanelikult. Vältige, et masin keerutab üles tolmu ja laaste või imeb neid sisse. Pange masin pärast väljalülitamist alles siis käest ära, kui mootor on seiskunud. Käivituslülitiga masinad: Sisselülitamine: nihutage käivituslülitit (5) ettepoole. Püsikäituse jaoks kallutage siis allapoole kuni käivituslüliti fikseerub. Väljalülitamine: vajutage käivituslüliti (5) tagumisele otsale ja laske lahti. Mõlalülitiga masinad (pideva vajutamise funktsioon): Sisselülitamine: lükake sisselülitustõkestit (10) noole suunas ja vajutage käivitusnuppu (9). Väljalülitamine: vabastage käivitusnupp (9). W...RT tähistusega masinad: Momendisisselülitus (pideva vajutamise funktsiooniga) Sisselülitamine: nihutage käivitusnuppu (9) ettepoole ja suruge siis käivitusnuppu (9) ülespoole. Väljalülitamine: vabastage käivitusnupp (9). W...RT tähistusega masinad: Püsikäitus (oleneb varustusest) Sisselülitamine: lülitage masin ülal kirjeldatud viisil sisse. Nihutage nüüd käivitusnuppu (9) veel kord ettepoole ning jätke eesmisse asendisse, et käivitusnuppu (9) lukustada (püsikäitus). Väljalülitamine: lükake käivitusnuppu (9) ülespoole ja laske lahti.

Lihvimine ja liivapaberiga lihvimine: Suruge masin mõõdukalt vastu ja liigutage üle pinna edasi ja tagasi, et tooriku pealispind ei muutuks liiga kuumaks. Lihvimine: hea töötulemuse saamiseks töötage 30° - 40° lihvimisnurgaga. Kettaga lõikamiseks: Töötage kettaga lõikamisel alati vastassuunaliselt (vaata joonist). Vastasel juhul on oht, et masin hüppab kontrollimatult lõikepilust välja. Töötage mõõduka, töödeldava materjali jaoks sobiva ettelükkega. Ärge töödelge servaga, ärge suruge, ärge tehke võnkuvaid liigutusi. Traatharjadega töötamine: Suruge masinat mõõdukalt vastu.

8.4 Käigukasti pööramine

Vaata lehekülg 3, joonis D. - Eemaldage toitepistik pistikupesast. - Keerake kangi (15) kinnituskruvi välja. Eemaldage kruvi ja hoob (koos metallosaga) ning asetage kõrvale. - Kruvige 4 käigukastikruvi (b) välja. TÄHELEPANU! Ärge eemaldage käigukasti! - Pöörake käigukast soovitud asendisse ilma seda eemaldamata. - Kruvige 4 käigukastikruvi (b) tagasi selleks ettenähtud keermestatud pesadesse! Kinnitusmoment = 3,0 Nm +/- 0,3 Nm.

- Lükake kõrvale vedru, mis hooba oma kohale lükkab ning paigaldage hoob (15) (koos metallosaga) uuesti oma kohale tagasi ning kruvige kinnituskruviga (a) kinni. Kinnitusmoment = 5,0 Nm +/- 0,5 Nm. Kontrollige, et hoob toimiks korrektselt: vedru peab seda pingestama. Töötlemisel võivad osakesed ladestuda elektritööriista sisemusse. See mõjutab elektritööriista jahutust. Voolujuhtivad ladestised võivad elektritööriista kaitseisolatsiooni mõjutada ja põhjustada elektriohtusid. Imege elektritööriist regulaarselt, sageli ja põhjalikult läbi eesmiste ja tagumiste õhutusribide puhtaks või puhuge kuiva õhuga puhtaks. Lahutage eelnevalt elektritööriista energiavarustus ja kandke sealjuures kaitseprille ja sobivat tolmumaski. Jälgige väljapuhumisel nõuetekohast väljatõmmet. VTC- ja TC-elektroonikaga masinad: Elektroonikasignaali näit (7) põleb ja pöörlemissagedus koormuse all väheneb (mitte mudelil W...RT). Masina koormus on liiga suur! Laske masinal tühikäigul töötada, kuni elektroonikasignaali näit kustub. Masin ei tööta.Elektroonikasignaali näit (7) (olenevalt varustusest) vilgub. Taaskäivituskaitse rakendus. Masin ei käivitu, kui sisselülitatud masina korral ühendatakse võrgupistik pistikupessa või vooluvarustus taastatakse pärast katkestust. Lülitage masin välja ja uuesti sisse. Kasutage ainult Metabo originaaltarvikuid. Vaata lk 7. Kasutage ainult tarvikuid, mis täidavad selles kasutusjuhendis ära toodud nõuetele ja spetsifikatsioonidele. Kasutage alati tööülesandeks sobivat tööseadist ja ettenähtud kaitsekatet. Vt lk 7. (Joonised on näitlikustamiseks). Tööülesanne: 1 = Pinnaga lihvimine 2 = Kettaga lõikamine 3 = Aukude puurimine 4 = Traatharjaga töötamine 5 = Liivapaberiga lihvimine 6 = Poleerimine Tööseadised:

2.1 = Lõikeketas „Metall“

2.2 = Lõikeketas „Müüritis/betoon“

2.3 = Teemantlõikeketas „Müüritis/betoon“

2.4 = Topeltotstarbega lõikeketas (kombineeritud

lihvimis- ja lõikeketas)

ettenähtud kaitsekate: A-tüüp = lõikamise kaitsekate / kaitsekate, sh kaitsekatte külgekinnitatav tarvik kettaga lõikamisel B-tüüp = lihvimise kaitsekate C-tüüp = lihvimise ja kettaga lõikamise kaitsekate (kombinatsioon) D-tüüp = kaussketta kaitsekate E-tüüp = väljatõmbe kaitsekate pinnalihvimisel F-tüüp = väljatõmbe kaitsekate kettaga lõikamisel Täiendavad tarvikud: (Vt ka saidilt www.metabo.com) A Tolmukaitsefilter Peene võrega filter takistab suurtel osakestel mootorikorpusesse sisenemast. Eemaldage regulaarselt ja puhastage. B Mitmepositsiooniline kinnituskaar lisakäepideme jaoks Võimaldab erinevaid käepideme positsioone. C Lisakäepideme kinnituskaar Tarvikute täisprogrammi leiate aadressil www.metabo.com või kataloogist. Elektritööriistu tohivad teostada vaid kvalifitseeritud elektrikud! Defektse toitekaabli võib asendada ainult Metabo spetsiaalse originaalkaabliga, mis on saadaval Metabo teeninduse kaudu. Remonti vajavate Metabo elektritööriistadega pöörduge palun oma Metabo esindusse. Aadressid leiate lehelt www.metabo.com. Varuosade nimekirja saate alla laadida lehelt www.metabo.com. Tekkiv lihvetolm võib sisaldada kahjulikke aineid: jäätmekäidelge asjatundlikult. Järgige riiklikke eeskirju vanade masinate, pakendite ja tarvikute keskkonnasäästlikuks kasutusest kõrvaldamiseks ja ümbertöötlemiseks. Pakkematerjalid tuleb nende tähistuse alusel kohalike direktiivide järgi jäätmekäitlusse anda. Lisateavet leiate veebisaidi www.metabo.com jaotisest „Hooldus“. Ainult EÜ-riikide puhul: ärge visake elektri- tööriistu ära koos olmeprügiga! Vastavalt Euroopa direktiivile 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ning siseriik- likesse õigusaktidesse ülevõtmise kohta tuleb kasutatud elektritööriistad koguda eraldi kokku ja võtta ringlusse keskkonnasõbralikul viisil.

10. Tõrgete kõrvaldamine

13. KeskkonnakaitseEESTI KEELet

Selgitusi andmete kohta leiate leheküljelt 4. Säilitame õiguse teostada muudatusi tehnilise progressi hüvanguks. Ø = tööseadise max läbimõõt

max,1 = tööseadise max lubatud paksus kinnituskohas kinnitusmutri kasutamisel (13)

max,2 = tööseadise max lubatud paksus kinnituskohas kiirkinnitusmutri kasutamisel (1)

max,3 = lihvimisketas/lõikeketas: Tööriista max lubatud paksus

max,4 = traatharja max lubatav paksus M = spindli keere l = lihvimisspindli pikkus n* = tühikäigu pöörlemissagedus (kõrgeim pöörlemissagedus)

• = tühikäigu pöörlemissagedus (seadistatav)

= väljundvõimsus m = kaal ilma toitejuhtmeta Mõõtmistulemused tuletatud vastavalt standardile EN 62841. Masin kaitseklassiga II ~ Vahelduvvool

• WE... tähistusega masinad : Suure voolutugevusega kõrgsagedushäired võivad esile kutsuda pöördemomendi kõikumist. Need kaovad pärast seda kui häired on vaibunud. Ära toodud tehnilised andmed alluvad tolerantsidele (vastavalt kehtivatele standarditele). Emissiooniväärtused Need väärtused võimaldavad elektritööriista emissioonide hindamist ja erinevate elektritööriistade võrdlemist. Olenevalt kasutustingimustest, elektritööriista(de) seisukorrast võib tegelik koormus olla suurem või väiksem. Arvestage hindamisel tööpause ja väikese koormusega faase. Määrake vastavalt kohaldatud hinnanguliste väärtuste põhjal kindlaks kasutaja kaitsemeetmed, nt organisatoorsed meetmed. Õhukese pleki või muude kergesti vibreerima hakkavate suure pinnaga toorikute lõikamisel võib tekkida oluliselt suurem müratase (kuni 15 dB) kui osutatud müratasemeväärtus. Selliste toorikute puhul tuleb müra teket sobivate abinõude, nt raskete painduvate summutusmattide paigaldamise abil võimalikult palju vältida. Ka mürakoormuse riskihindamisel ning sobivate kuulmiskaitsmete valimisel tuleb võtta arvesse suuremat mürataset. Vibratsioonide koguväärtus (kolme sunna vektorsumma) kindlaks määratud vastavalt direktiivile EN 62841:

h, SG = vibratsiooniheitme väärtus (pealispinna lihvimine)

h, DS = vibratsiooniheitme väärtus (kausskettaga lihvimine)

h,P = vibratsiooniheitme väärtus (poleerimine)

h,SG/DS/P = ebakindlus (võnkumine) Tüüpilised A-filtriga korrigeeritud helitasemed

= määramatus Töötades võib müratase 80 dB(A) ületada. Kandke kuulmiskaitsevahendeid!
