MODE D'EMPLOI CUBIA ISOLA GLOSS PLUS FABER

INFORMĀCIJA PAR DROŠĪBU Lai droši un pareizi ekspluatētu savu ierīci, pirms tās uzstādīšanas un lietošanas rūpīgi izlasīt šo brošūru. Vienmēr šis instrukcijas uzglabāt kopā ar ierīci, pat tad, ja tā tiek pārvietota vai pārdota. Lietotājiem ir pilnībā jāpārzina ierīces ekspluatācijas un drošības pazīmes. • • •

Vadu pieslēgšanu drīkst veikt tehniķis ar atbilstošu specializāciju. Izgatavotājs neuzņemas atbildību par bojājumiem, kas radušies nepareizas uzstādīšanas rezultātā. Minimālais drošais attālums starp plīts virsmu un tvaiku nosūcēju ir 650 mm (dažus modeļus var uzstādīt zemāk, skatiet sadaļu par darba izmēriem un uzstādīšanu). Ja gāzes plīts uzstādīšanas instrukcijās ir norādīts lielāks attālums, tad tas ir jāņem vērā. Pārbaudiet vai strāva mājas elektrotīklā atbilst tehnisko datu plāksnītē norādītajā, kas piestiprināta nosūcēja iekšpusē. Fiksētajā vadu instalācijā saskaņā ar elektromontāžas noteikumiem jāiekļauj atvienošanas ierīces. 1. klases ierīces gadījumā pārbaudīet, vai mājas elektrotīkls nodrošina pareizu zemējumu. Pievienojiet nosūcēju izvades plūsmai ar cauruli 120 mm diametrā. Plūsmas ceļam jābūt pēc iespējas īsākam. Jāizpilda noteikumi, kas saistīti ar gaisa atbrīvošanu. Nepievienojiet nosūcēju izplūdes cauruļvadiem, kas izvada sadegšanas atlikuma produktus (boileri, kamīni utt.).

LV Ja nosūcējs tiek izmantots kopā ar neelektriskām ierīcēm (piem., gāzes plītīm), telpā jānodrošina pietiekama ventilācija, lai nepieļautu izvadāmi gāzu plūšanu atpakaļ. Ja tvaika nosūcējs uzstādīts savienojumā ar neelektriskām ierīcēm, telpas negatīvais spiediens nedrīkst pārsniegt 0,04 mbar, lai nepieļautu garaiņu ieplūšanu atpakaļ telpā. Gaisu nedrīkst padot dūmvadā, ko lieto gāzes vai citu veidu kurināmā sadedzināšanas ierīču izplūdes gāzu izvadīšanai. Ja barošanas vads ir bojāts, tad tas ir jāaizstāj ar ražotāja vai tehniskās apkalpošanas aģenta piegādātu barošanas vadu. Kontaktdakšu pieslēgt noteikumiem atbilstošā pieejamā vietā esošā kontaktligzdā. Lai nodrošinātu izplūdes gāzu izvadīšanas tehniskos un drošības pasākumus, jāievēro vietējo varas iestāžu pieņemtie noteikumi. BRĪDINĀJUMS: Pirms nosūcēja uzstādīšanas, noņemiet aizsargplēves. Tvaika nosūcēja atbalstam izmantot tikai skrūves un mazās sastāvdaļas. BRĪDINĀJUMS: Ja skrūvju vai stiprinājuma ierīces uzstādīšanā nav ievērotas šīs instrukcijas, tad var rasties elektriskās strāvas trieciena riski. Neskatīties uz gaismu caur optiskajām ierīcēm (binokli, palielināmajiem stikliem...). Neuzstādīt zem tvaika nosūcēja gabarītiem; aizdegšanās risks. Šo ierīci lietot drīkst 8 gadus veci un vecāki bērni, kā arī personas ar ierobežotām fiziskām, sensoriskām vai garīgām spējām, vai personas, kam nav pieredzes un zināšanu, ja tām ir nodrošināta uzraudzība vai instrukcijas, kas saistītas ar drošu ierīces lietošanu un ietverto bīstamības risku izpratni. Bērni nedrīkst spēlēties ar ierīci. Tīrīšanu un ierīces kopšanu nedrīkst veikt bērni, ja tie netiek uzraudzīti. Mazi bērni ir jāuzrauga, lai tie nespēlētos ar ierīci.

• Ierīci nav paredzēts lietot personām (ieskaitot bērnus) ar ierobežotām psihiskām, fiziskām, uztveres vai prāta spējām, cilvēkiem bez pieredzes un zināšanām, izņemot tādus gadījumus, kuros par viņu drošību atbildīgā persona veic uzraudzību vai sniedz norādes par ierīces lietošanu. Atklātās detaļas gatavošanas iekārtu izmantošanas laikā var kļūt karstas. •

Notīrīt un/vai nomainīt filtrus pēc norādītā laika perioda (ugunsbīstamība). Skatīt nodaļu "Apkope un tīrīšana". • Telpā ir pietiekama ventilācija, ja tiek izmantots tāda paša diapazona tvaika nosūcējs, dedzinot tādu pašu gāzes vai kurināmā veidu (nav piemērojama iekārtām, kas tikai ievada gaisu atpakaļ telpās). •

LV Simbols uz izstrādājuma un tam pievienotajos dokumentos nozīmē, ka šo ierīci nedrīkst izmest kopā ar parastiem sadzīves atkritumiem. Tā jānodod elektrisko vai elektronisko preču savākšanas punktā, kur tos pieņem pārstrādei. Nodrošinot šī izstrādājuma pareizu utilizāciju, Jūs palīdziet novērst potenciāli negatīvu ietekmi uz vidi un cilvēku veselību, kas tomēr var notikt, ja neievērosiet šī izstrādājuma utilizācijas noteikumus. Lai iegūtu papildinformāciju par šī produkta pārstrādi, sazinieties ar savu pašvaldību, vietējo atkritumu savākšanas dienestu vai veikalu, kurā iegādājāties šo produktu.

Daudz Izstrādājuma sastāvdaļas 1 Tvaiku nosūcēja korpuss, komplektā ar: Vadības elementiem, apgaismojumu, sūknēšanas iekārtu, filtriem, dūmvada apakšdaļu 1 Polivinilhlorīda caurule (uzstādīta) 1 Atliecams režģis (uzstādīts) 1 Sašaurināšanas uzmava 150-120 mm 1 Metāla vāks

Ats. Daudz. Montāžas sastāvdaļas 11a 2 Dībeļi SB 12/10 Daudz. Dokumentācija 1 Lietošanas pamācība

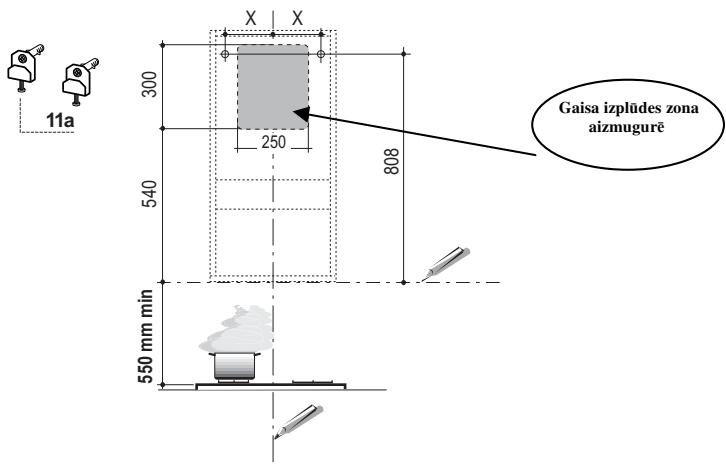

UZSTĀDĪŠANA Sienas urbšana Ja nepieciešams izmantot tvaika nosūcēju atbilstoši sūknēšanas versijai, kur gaisa izplūde atrodas tvaika nosūcēja aizmugurē, jāņem vērā rasējumā zemāk sniegtie norādījumi, kas attiecas uz pareizas gaisa izplūdes atveres urbšanas operāciju.

Gaisa izplūdes zona aizmugurē

Uzstādot tvaika nosūcēju atbilstoši recirkulācijas versijai, jāņem vērā, ka atlikusī atstarpe starp tvaika nosūcēju un augšējo robežu (griestiem vai plauktu) ir vismaz 8-10 cm. Uz sienas uzzīmēt: • vertikāla līnija līdz griestiem vai augšējai robežai, tvaiku nosūcēja uzstādīšanas laukuma vidū; • horizontālu līniju: min. 550 mm virs karsēšanas virsmas; • Atzīmēt, kā parādīts, atskaites punktu 808 mm attālumā virs horizontālās atskaites līnijas un X mm (X = skatīt tabulu attēlā) attālumā pa labi no vertikālās atskaites līnijas. • Atkārtot šo darbību otrā pusē, pārbaudot līmeni. • Izurbt atveres atzīmētajos punktos, izmantojot ø 12 mm urbi. • Ievietot dībeļus kopā ar kronšteiniem 11a un skrūvēm, pēc tam tās pieskrūvēt.

Tvaika nosūcēja korpusa montāža

• Noregulēt divas konsoļu 11a skrūves Vr, pareizi novietojot tās savā vietā. • Piekabināt tvaika nosūcēja korpusu divām konsolēm 11a. • Pavilkt komforta paneli, lai to atvērtu, izņemt pēc kārtas filtrus, pabīdīt tos uz iekārtas aizmugurējo daļu un vienlaicīgi pavilkt lejup. • No tvaika nosūcēja iekšpuses pievilkt skrūves Vr, lai nolīmeņotu korpusu.

Savienojums GAISA IZPLŪDE ATBILSTOŠI KANĀLU SISTĒMAS TVAIKA NOSŪCĒJA VERSIJAI Uzstādot tvaika nosūcēja tvaiku nosūknēšanas versiju, pamatojoties uz uzstādītāja izvēli, tiek izmantota stinga vai elastīga caurule ar ø 150 vai 120 mm, lai pievienotu tvaika nosūcēju gaisa izplūdes cauruļvadam. Caurules pieslēgums var būt izveidots uz tvaika nosūcēja augšējās daļas vai aizmugurē. Pirms tvaika nosūcēja pievienošanas gaisa izplūdes kanālu sistēmai noņemt gaisa izplūdes sānu režģi 8 un plastmasas cauruli 7. Pārejas atloks 9 ir jānoņem tikai tad, ja savienošanas diametrs ir 150.

GAISA IZPLŪDE AIZMUGURĒ • Urbjot sienā gaisa izplūdes atveri, ņemt vērā shēmu, kas attiecas sienas urbšanu. • Izmantot knaibles, izlaužot sienas aizmugurē gaisa izplūdes atveri. • Ja savienojums tiek veikts, izmantojot ø 120 mm cauruli, tad ievietot tvaika nosūcēja korpusa izplūdes izejā sašaurinājuma atloku 9. • Nostiprināt cauruli, izmantojot pietiekamu cauruļu skavu daudzumu. Šis materiāls netiek piegādāts kopā ar tvaika nosūcēju. • Noņemt ogles filtru, ja tas iekļauts piegādes komplektā. • Nostiprināt metāla vāku 10 tvaika nosūcēja augšējās gaisa izplūdes atverē, izmantojot komplektācijā iekļautās skrūves. AUGŠĒJĀ GAISA IZPLŪDE • Ja savienojums tiek veikts, izmantojot ø 120 mm cauruli, tad ievietot tvaika nosūcēja korpusa izplūdes izejā sašaurinājuma atloku 9. • Izmantot knaibles, noņemot metāla vāka 10 centrālo daļu. Nostiprināt vāku tvaika nosūcēja gaisa izplūdes atverē, izmantojot komplektācijā iekļautās skrūves. • Nostiprināt cauruli, izmantojot pietiekamu cauruļu skavu daudzumu. Šis materiāls netiek piegādāts kopā ar tvaika nosūcēju. • Izņemt ogles filtru, ja tas iekļauts piegādes komplektā.

GAISA IZPLŪDES IERĪCE ATBILSTOŠI RECIRKULĀCIJAS VERSIJAI • Ja recirkulācijai nepieciešamie komponenti ir noņemti agrāk, tad tie ir jāpozicionē vēlreiz. • Novietot plastmasas cauruli uz atloka 7. • Novietot gaisa izplūdes režģi 8 uz gaisa izplūdes ierīces. Pārliecināties, ka režģis ir novietots pareizi. • Pārliecināties, ka ogles filtri ir ievietoti tvaika nosūcēja iekšpusē.

ELEKTRISKAIS SAVIENOJUMS • Pievienojiet elektrotīklam ar divu polu slēdža palīdzību, kam saskares atstarpe ir vismaz 3 mm. • Izņemiet tauku filtrus (skatiet sadaļu „Apkope”), pārliecinoties, ka padeves kabelis ir pareizi ievietots kontaktligzdā, kas atrodas ventilatora sānos.

IZMANTOŠANA A B C D E F G H Vadības panelis Poga

A B C D E F G H LV Funkcija Ieslēdz un izslēdz sūkšanas motoru pirmajā ātrumā. Samazina darba ātrumu. Palielina darba ātrumu. Aktivizē intensīvo ātrumu, ja iestatīts cits ātrums, tostarp, ja motors izslēgts. Šīs ātrums tiek uzturēts 6 minūtes, pēc tam sistēma atjauno iepriekš iestatīto ātrumu. Piemērots, lai tiktu galā ar ēdiena gatavošanas maksimāla līmeņa tvaikiem. Nospiest un turēt nospiestu pogu apmēram 5 sekundes, lai ieslēgtu un izslēgtu aktivētās ogles filtra signalizāciju, kad noslogojums ir izslēgts (motors un apgaismojums). 24H funkcija Ieslēdzas sūknēšanas motors pirmajā ātrumā, un tas katru stundu veic 10 minūšu ekstrakciju. Ja ir aktivizēta filtru signalizācija, tad signalizācija var tikt atiestatīta, nospiežot un turot nospiestu pogu apmēram 3 sekundes. Šie norādījumi ir redzami tikai tad, ja ir izslēgts motors.

Ekrāns Rāda iestatīto ātrumu Rāda iestatīto ātrumu Rāda iestatīto ātrumu Rāda HI un atlikušo laiku ik pēc sekundes.

FC+Punkts (mirgo 2 reizes)–signalizācija ieslēgta. FC+Punkts (mirgo 1 reizi)–signalizācija izslēgta. Kamēr darbojas motors, displejā tiek attēlots 24 un reizi sekundē apakšā pa labi mirgo punkts. Tas tiek atspējots, nospiežot pogu. FF mirgo trīs reizes.

Ja procedūra tiek pārtraukta, tad izdziest iepriekšējais norādījums: FG norāda, ka jāizmazgā metāla tauku filtri. Signalizācija tiek aktivizēta, ja tvaika nosūcējs ticis ekspluatēts 100 darbības stundas. FC norāda, ka jānomaina aktivētās ogles filtrus un jāizmazgā arī metāla tauku filtri. Signalizācija tiek aktivizēta, ja tvaika nosūcējs ticis ekspluatēts 200 darbības stundas. Aiztures funkcija Displejā tiek attēlots darbības ātrums un apakšā pa labi reizi sekundē Aktivizē automātisko izslēgšanos ar 30 minūšu aizturi. mirgo punkts. Piemērota, lai pabeigtu atlikušo smaku likvidēšanu. Var aktivizēt no jebkuras pozīcijas, savukārt atspējot to var, piespiežot pogu vai izslēdzot motoru. Nospiest un turēt nospiestu pogu apmēram 5 sekundes, lai IR+Punkts (mirgo 2 reizes)–signalizācija ieslēgta. ieslēgtu un izslēgtu tālvadību, kad noslogojums ir izslēgts IR+Punkts (mirgo 1 reizi) – signalizācija izslēgta. (motors un apgaismojums). Ieslēdz un izslēdz apgaismojuma sistēmu ar maksimālu intensitāti. Ieslēdz un izslēdz apgaismojuma sistēmu.

APKOPE UN TĪRĪŠANA TĀLVADĪBAS PULTS(IZVĒLES) Šo ierīci var vadīt, izmantojot tālvadības pulti, kas tiek barota ar CR2032 tipa 3 V bateriju (netiek piegādātas). • Nelieciet tālvadības pulti karstu virsmu tuvumā. • Neutilizēt baterijas sadzīves atkritumos. Tas ir jāievieto specializētos konteineros.

Komforta paneļu tīrīšana • • • •

Velciet Komforta paneli, lai to atvērtu. Atvienojiet paneli no atsūcēja, bīdot fiksācijas tapas sviru. Komforta paneli nedrīkst mazgāt trauku mašīnā. Ārpusi tīriet ar mitru lupatiņu un neitrālu šķidru mazgāšanas līdzekli. • Arī iekšpusi iztīriet ar mitru drāniņu un neitrālu tīrīšanas līdzekli; neizmantojiet slapjas lupatas vai sūkļus vai ūdens strūklas; neizmantojiet abrazīvas vielas. • Kad šī darbība veikta, pieāķējiet paneli atpakaļ pie atsūcēja un aizveriet, pagriežot slēdzi pretējā virzienā.

Metāla tauku filtri To var mazgāt trauku mazgājamā mašīnā, un to nepieciešams tīrīt, ja displejā parādās apzīmējums FG, vai vismaz pēc katriem 2 lietošanas mēnešiem, vai biežāk, ja lietošana ir īpaši intensīva. Brīdinājuma signāla atiestatīšana • Izslēgt apgaismojumu un sūknēšanas motoru, pēc tam atspējot 24h funkciju, ja tā ir aktivizēta. • Nospiest E pogu (sk. nodaļu par lietošanu). Filtru tīrīšana • Atvērt komforta paneli, pavelkot aiz ierobojuma. • Izņemiet filtrus pa vienam, spiežot tos virzienā uz grupas aizmuguri un vienlaicīgi velkot uz leju. • Filtrus mazgāt, tos nesaliecot, un ļaut tiem pilnībā izžūt pirms nomainīšanas. (Ja laika gaitā filtram izmainās krāsa, tad tam nav nekādas ietekmes uz paša filtra efektivitāti.) • Nomainīt, nodrošinot, ka rokturis tiek vērsts uz priekšu. • Aizveriet komforta paneli.

Aktivētās ogles filtrs (Recirkulācijas versija) To nedrīkst mazgāt un nevar atjaunot, tas jānomaina, ja ekrānā parādās simbols FC, vai vismaz reizi 4 mēnešos. Ja ir aktivizēts signalizācijas signāls, tas funkcionē tikai tad, ja ir ieslēgts sūknēšanas motors. Brīdinājuma signāla atiestatīšana • Recirkulācijas versijas tvaiku nosūcējos filtra piesātināšanas brīdinājumu jāaktivizē uzstādīšanas vai vēlākā datumā. • Izslēgt apgaismojumu un sūkšanas motoru. • Nospiest D un turēt nospiestu apmēram 5 sekundes: • Divreiz mirgo paziņojums FC+Punkts, AKTIVĒTA maiņstrāvas filtra piesātināšanas signalizācija • Vienreiz mirgo paziņojums FC+Punkts, DEZAKTIVĒTA maiņstrāvas filtra piesātināšanas signalizācija AKTIVĒTĀS OGLES FILTRA NOMAIŅA A Brīdinājuma signāla atiestatīšana • Izslēgt apgaismojumu un sūknēšanas motoru, pēc tam atspējot 24h funkciju, ja tā ir aktivizēta. • Nospiest E pogu (sk. nodaļu par lietošanu). Filtra nomaiņa • Atvērt komforta paneli, pavelkot aiz ierobojuma. • Noņemt metāla tauku filtrus. • Izņemt piesārņotos aktīvās ogles filtrus, atlaižot fiksācijas āķus. • Uzstādiet jaunu filtru un fiksējiet pareizajā stāvoklī. • Uzstādiet atpakaļ metāla tauku filtrus. • Aizveriet komforta paneli.

B Apgaismojuma vienība • Par nomaiņu vērsties tehniskajā atbalstā ("Lai iegūtu tehniskā atbalsta kontaktinformāciju").
