KÄYTTÖOHJE CUBIA ISOLA GLOSS PLUS FABER

Häiresignaali lähtestamine

TURVALLISUUSTIETOJA Lue tämä käyttöopas huolellisesti ennen laitteen asentamista ja käyttöä oman turvallisuutesi ja laitteen oikean toiminnan takaamiseksi. Pidä nämä ohjeet aina laitteen lähettyvillä, niiden täytyy seurata laitetta myös, jos se myydään tai luovutetaan kolmansille osapuolille. On tärkeää, että käyttäjät tuntevat laitteen toiminta- ja turvallisuusominaisuudet.

Johtojen liitännän saa tehdä vain pätevä teknikko. Valmistaja ei vastaa väärästä asennuksesta tai käytöstä aiheutuneista vahingoista. Pienin turvallinen etäisyys keittotason ja liesituulettimen välillä on 650 mm (jotkut mallit voidaan asentaa alemmas, katso työ- ja asennusmittoja koskevaa kappaletta). Jos kaasukäyttöisen keittotason asennusohjeet määräävät, että etäisyyden on oltava yllä mainittua suurempi, ohjeita on noudatettava. Tarkista, että sähköverkon jännite vastaa liesituulettimen sisällä olevan arvokilven tietoja. Erotuskytkimet on asennettava kiinteään järjestelmään kaapelointijärjestelmiä koskevien määräysten mukaisesti. Luokan I laitteita varten on tarkistettava, että kodin sähköverkossa on sopiva maadoitus. Liitä liesituuletin savuhormiin putkella, jonka läpimitta on vähintään 120 mm. Savun poistoreitin on oltava mahdollisimman lyhyt. Kaikkia ilman poistoa koskevia määräyksiä on noudatettava. Älä liitä liesituuletinta savukanaviin, joiden kautta poistetaan palamishöyryjä (esimerkiksi lämmityskattilat, takat jne.).

• Jos liesituuletinta käytetään yhdessä muiden kuin sähkölaitteiden (esimerkiksi kaasulaitteiden) kanssa, on pystyttävä takaamaan riittävä huoneen tuuletus poistokaasujen paluuvirtauksen estämiseksi. Kun liesituuletinta käytetään yhdessä muiden kuin sähkölaitteiden kanssa, huoneen negatiivinen paine ei saa ylittää 0,04 mbar, jotta liesituuletin ei palauta höyryjä huoneeseen.
• Ilmaa ei saa poistaa sellaisen putken kautta, jota käytetään kaasulla tai muilla polttoaineilla toimivien laitteiden savun imemiseen.
• Jos virtajohto vahingoittuu, sen saa vaihtaa vain valmistaja tai huoltopalvelun teknikko.
• Kytke pistoke voimassa olevien määräysten mukaiseen ja saavutettavissa olevaan pistorasiaan.
• Savunpoistoa koskevien teknisten ja turvallisuuteen liittyvien toimenpiteiden suhteen on noudatettava tarkkaan paikallisten viranomaisten antamia määräyksiä. VAROITUS: Poista suojakalvot ennen liesituulettimen asentamista.
• Käytä vain liesituulettimelle sopivia ruuveja ja kiinnitysosia. VAROITUS: Jos ruuveja ja kiinnitysosia ei asenneta näiden ohjeiden mukaisesti, voi aiheutua sähköiskuvaara.
• Älä katso suoraan optisilla välineillä (kiikari, suurennuslasi….).
• Älä liekitä liesituulettimen alla: se voi aiheuttaa tulipalon.
• Yli 8-vuotiaat lapset ja psyykkisesti, fyysisesti tai sensorisesti rajoitteiset henkilöt tai kokemattomat ja taitamattomat henkilöt saavat käyttää tätä laitetta vain, jos heitä valvotaan ja heille on annettu tiedot laitteen turvallisesta käytöstä ja siihen liittyvistä vaaroista. Varmista, etteivät lapset pääse leikkimään laitteella. Lapset eivät saa tehdä käyttäjän puhdistus- ja huoltotoimenpiteitä ilman valvontaa.
• Valvo lapsia ja varmista, etteivät he pääse leikkimään laitteella.

Tätä laitetta eivät saa käyttää henkilöt (lapset mukaan lukien), joiden mielen, ruumiin tai aistien terveys on heikentynyt tai joilla ei ole riittävää kokemusta ja tietoa, ellei heitä valvota tai ole valmennettu. Kosketettavissa olevat osat voivat tulla hyvin kuumiksi keittolaitteiden käytön aikana.

Puhdista ja/tai vaihda suodattimet määrätyn ajan kuluttua (tulipalovaara). Katso kappaletta Huolto ja puhdistus. Tilassa täytyy olla asianmukainen tuuletus kun liesituuletinta käytetään samanaikaisesti kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa (ei koske laitteita, jotka poistavat tilaan vain ilmaa).

Merkki tuotteessa tai sen pakkauksessa osoittaa, että tuotetta ei saa hävittää tavallisen kotitalousjätteen mukana. Tuote täytyy toimittaa asianmukaiseen sähköisten ja elektronisten osien keräyskeskukseen. Varmistamalla, että tuote hävitetään oikealla tavalla, on mahdollista auttaa välttämään ympäristöä ja henkilöiden terveyttä uhkaavia haittavaikutuksia, joita voi syntyä vääränlaisesta hävittämisestä. Lisätietoja tuotteen kierrättämisestä saat paikallisilta viranomaisilta, paikallisesta jätehuollosta tai liikkeestä, josta tuote on ostettu.

Osat Viite Lkm Tuotteen osat 1 Liesituulettimen runko, johon kuuluu: Kytkimet, valo, tuuletusyksikkö, suodattimet, alahormi 1 PVC-putki (Asennettu) 1 Suuntausritilä (Asennettu) 1 Sovituslaippa ø 150-120 mm 1 Tulppa

Viite Lkm Asennuksen osat 11a 2 Ruuvitulpat SB 12/10 Lkm Asiakirjat 1 Käyttöohjeet

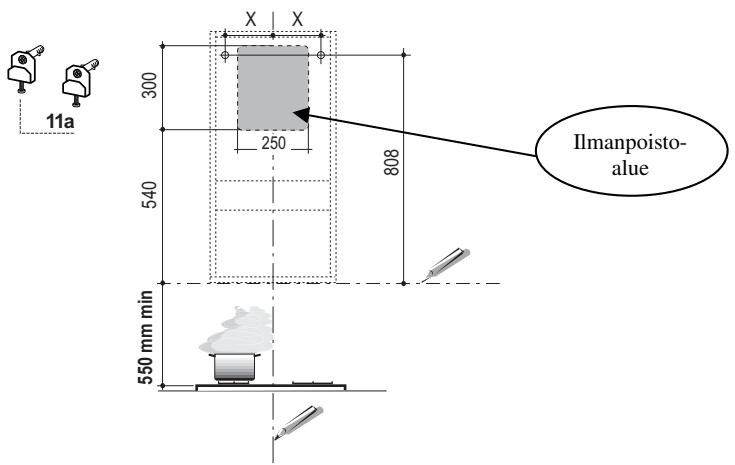

ASENNUS Seinän poraus Alla esitetyt ohjeet koskevat ilmanpoistoaukon valmistusta. Jos tuuletin asennetaan poistoilmaversiona toimivaksi ja ilma johdetaan ulos tuulettimen takaa, on ilmanpoistoaukko tehtävä kuvan ohjeiden mukaisesti. Tuuletintyyppi

11a Mikäli tuuletin asennetaan kiertoilmaversiona toimivaksi, on tuulettimen ja katon (tai muun ylätason) väliin jäätävä ainakin 8-10 cm:n välietäisyys. Tee seuraavat merkinnät seinään:

• pystysuora viiva kattoon tai muuhun ylätasoon asti tuulettimen asennusalueen keskikohtaan
• vaakasuora viiva vähintään 550 mm:ä keittotason yläpuolelle.
• Merkitse piirroksen osoittamalla tavalla kiintopiste 808 mm:ä vaakasuoran viivan yläpuolelle sekä X mm:ä (X = katso kuvan taulukon arvoja) pystysuoran viivan oikealle puolelle.
• Toista edellinen toimenpide vastakkaisella puolella. Tarkista vaaitus.
• Poraa reiät ø 12 mm merkittyihin kohtiin. .• Laita tapit ruuveineen ja kannattimineen 11a reikiin ja kiristä.

Tuulettimen asennus 11a

• Aseta kannattimien 11a Vr-säätöruuvit paikoilleen niitä kiristämättä.
• Nosta tuuletin 11a kannattimiin.
• Avaa Comfort Panel vetäen sitä kevyesti. Poista suodattimet yksi kerrallaan painamalla niitä taaksepäin ja samalla alaspäin vetämällä.
• Vaaita tuuletin Vr-säätöruuvien avulla tuulettimen sisäpuolelta.

ILMAN ULOSTULO IMUVERSIOSSA

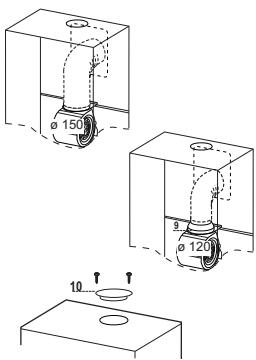

Imuversioasennuksessa liesituuletin liitetään ulostuloputkeen putkella tai letkulla, ø 150 tai 120 mm, jonka valitsee asentaja. Putken ulostulo voi olla liesituulettimen yläpuolella tai takana. Ennen imuliitäntöjen tekemistä on irrotettava suuntausritilä 8 sekä pvc-putki 7, elleivät ne jo ole irti. Kavennuslaippa 9 poistetaan vain, jos asennetaan putki ø 150. ø 150 ULOSTULO TAKANA

• Muista, että poistoaukko täytyy tehdä kappaleessa Seinän poraus kuvatun kaavion mukaan.
• Riko takaosan ulostuloaukko pihdillä.
• Putken ø 120 mm liittämistä varten liesituulettimen rungon ulostuloaukkoon on asetettava kavennuslaippa 9.
• Kiinnitä putki sopivilla kiinnittimillä. Materiaali ei kuulu toimitukseen.
• Poista mahdolliset aktiivihiilihajusuodattimet.
• Kiinnitä kansi 10 liesituulettimen yläosan ulostuloaukkoon toimitetuilla ruuveilla.
• Putken ø 120 mm liittämistä varten liesituulettimen rungon ulostuloaukkoon on asetettava kavennuslaippa 9.
• Poista kannen 10 keskiosa pihdeillä ja kiinnitä se liesituulettimen yläosan ulostuloaukkoon toimitetuilla ruuveilla.
• Kiinnitä putki sopivilla kiinnittimillä. Materiaali ei kuulu toimitukseen.
• Poista mahdolliset aktiivihiilihajusuodattimet.

ILMANPOISTO KIERTOILMAVERSIOTUULETTIMESSA

• Varmista, että kiertoilmaversioon tarvittavat osat ovat asennettu paikoilleen.
• Aseta PVC-muovinen putki 7 laippaan.
• Kierrä ilmansuuntausritilä 8 ilmanpoistoaukkoon. Varmista ritilän virheetön asennus putkeen nähden.
• Varmista, että aktiivihiilisuodattimet ovat paikoillaan.

• Liitä liesituuletin sähköverkkoon turvakytkimen kautta, jonka kontaktien väli on ainakin 3 mm.
• Poista rasvasuodattimet (katso kappaletta “Huolto”) ja varmista, että virtajohdon liitin on kunnolla kiinni imulaitteessa

Käyttöpaneeli Painike Toiminto Käynnistää sammuttaa imumoottorin ensimmäisellä nopeudella. Alentaa käyttönopeutta. Lisää käyttönopeutta. Aktivoi tehonopeuden mistä tahansa nopeudesta tai moottorin ollessa sammutettu, tämä nopeus on ajastettu 6 minuutiksi ja tämän ajan kuluttua järjestelmä palaa aiemmin asetettuun nopeuteen. Soveltuu käytettäväksi kun savua on paljon. Jos pidät painiketta painettuna noin 5 sekuntia kun kaikki toiminnot (moottori ja valot) on sammutettu, aktivoit tai poistat käytöstä aktiivihiilisuodattimen hälytyksen. Toiminto 24H Käynnistää moottorin ensimmäisellä nopeudella ja sallii imun 10 minuuttia tunnissa. Jos suodattimien hälytys on toiminnassa, hälytyksen voi kuitata painamalla painiketta noin 3 sekunnin ajan. Ilmoitukset ovat näkyvissä vain moottorin ollessa sammutettu.

Ajastustoiminto Aktivoi automaattisen 30 minuutin kuluttua tapahtuvan sammumisen. Sopii jäännöshajujen poistamiseen. Voidaan aktivoida missä tahansa asennossa. Toiminto poistetaan käytöstä painamalla painiketta tai sammuttamalla moottori. Jos pidät painiketta painettuna noin 5 sekuntia kun kaikki toiminnot (moottori ja valot) on sammutettu, aktivoit tai poistat käytöstä kauko-ohjaimen. Sytyttää ja sammuttaa valaistuksen suurimmalla teholla. Sytyttää ja sammuttaa pienitehoisen valaistuksen. Näyttö Näyttää asetetun nopeuden Näyttää asetetun nopeuden Näyttää asetetun nopeuden Näyttää vuorotellen HI ja jäljellä olevan ajan kerran sekunnissa. FC+Piste (2 vilkutusta) – Hälytys aktiivinen. FC+Piste (1 vilkutus) – Hälytys pois käytöstä. Näyttöön tulee 24 ja alhaalla oikealla oleva piste vilkkuu kerran sekunnissa moottorin ollessa käynnissä. Toiminto poistetaan käytöstä painamalla painiketta. FF vilkkuu kolme kertaa. Toimenpiteen päätyttyä näyttöön tullut ilmoitus sammuu: FG osoittaa, että metalliset rasvasuodattimet täytyy pestä. Hälytys käynnistyy liesituulettimen 100 käyttötunnin jälkeen. FC osoittaa, että aktiivihiilisuodattimet täytyy vaihtaa ja metalliset rasvasuodattimet täytyy pestä. Hälytys käynnistyy liesituulettimen 200 käyttötunnin jälkeen. Näyttää käyttönopeuden ja oikealla alhaalla oleva piste vilkkuu kerran sekunnissa. IR+Piste (2 vilkutusta) – Hälytys aktiivinen. IR+Piste (1 vilkutus) – Hälytys pois käytöstä.

KAUKO-OHJAIN (LISÄVARUSTE) Tätä laitetta voidaan ohjata kauko-ohjaimella, joka toimii 3 V paristolla, tyyppi CR2032 (ei kuulu toimitukseen).

• Älä laita kauko-ohjainta lämmönlähteiden lähelle.

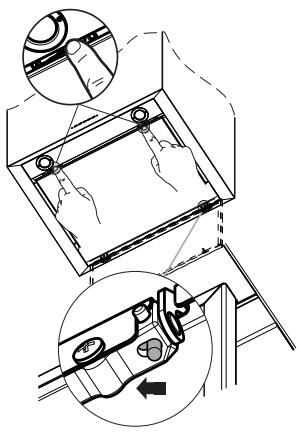

• Älä jätä paristoja luontoon vaan laita ne asianmukaisiin keräysastioihin. Confort Panel -osien puhdistus
• Avaa Confort Panel -osat kevyesti ulospäin vetämällä.
• Irrota osat tuulettimesta siirtämällä kiinnitystapin vipua.
• Confort panel -osia ei missään tapauksessa saa pestä astianpesukoneessa.
• Puhdista osat ulkopuolelta kostealla liinalla ja miedolla pesuaineella.
• Puhdista osat myös sisäpuolelta kostealla liinalla ja miedolla pesuaineella. Älä käytä puhdistukseen märkiä liinoja tai pesusieniä, kuluttavia pesuaineita, älä myöskään puhdista osia juoksevan veden alla.
• Puhdistettuasi osat aseta ne uudelleen paikoilleen ja sulje ne. Metalliset rasvasuodattimet Voidaan pestä myös astianpesukoneessa. Ne täytyy pestä kun näyttöön tulee FG tai vähintään 2 käyttökuukauden välein tai useammin, jos niitä käytetään paljon. Hälytyksen kuittaus
• Sammuta valot ja imumoottori. Jos toiminto 24h on aktivoitu, poista se käytöstä.
• Paina painiketta E (Katso kappaletta Käyttö). Suodattimien puhdistus
• Avaa paneeli vetämällä sitä urasta.
• Poista suodattimet yksi kerrallaan työntämällä niitä ryhmän takaosaan päin ja vetämällä samalla alas.
• Pese suodattimet, mutta varo, ettet taita niitä. Anna niiden kuivua ennen kuin laitat ne takaisin paikoilleen. (Mahdollinen suodattimen pinnan värin muuttuminen ajan myötä ei vaikuta sen toimintatehoon.)
• Asenna ne paikoilleen niin että kahva on näkyvissä ulkopuolella.

Aktiivihiilihajusuodatin (Suodatinversio) Suodatinta ei voi pestä eikä uudistaa, se täytyy vaihtaa kun näyttöön tulee FC tai vähintään 4 kuukauden välein. Hälytys tapahtuu vain imumoottorin ollessa toiminnassa, jos hälytys on aktivoitu. Hälytyksen aktivoiminen

• Liesituulettimien suodatinversiossa suodattimien täyttymisen hälytys täytyy aktivoida asennusvaiheessa tai myöhemmin.
• Sammuta valo ja imumoottori.
• Paina painiketta D ainakin 5 sekunnin ajan:
• 2 vilkutusta viesti FC+Piste -- Aktiivihiilisuodattimen täyttymisen hälytys AKTIVOITU.
• 1 vilkutus viesti FC+Piste -- Aktiivihiilisuodattimen täyttymisen hälytys POISTETTU KÄYTÖSTÄ. AKTIIVIHIILIHAJUSUODATTIMEN VAIHTAMINEN Hälytyksen kuittaus
• Sammuta valot ja imumoottori. Jos toiminto 24h on aktivoitu, poista se käytöstä.
• Paina painiketta E (Katso kappaletta Käyttö). Suodattimen vaihtaminen
• Avaa paneeli vetämällä sitä urasta.
• Poista metalliset rasvasuodattimet.

• Poista käytetty aktiivihiilihajusuodatin irrottamalla se koukuista.
• Asenna uusi suodatin ja kiinnitä se paikalleen.
• Asenna paikoilleen metalliset rasvasuodattimet.
• Sulje paneeli. Valaistus
• Vaihtoa varten ota yhteys huoltopalveluun ("Hankintaa varten ota yhteys huoltopalveluun").
