LIETOŠANAS INSTRUKCIJA 9000 aquasensor GARDENA

legremdējamais tīrā ūdens sūknis / legremdējamais notekūdens sūknis

GARDENA Klarwasser-Tauchpumpe 9000CLEAR Art. 9030/11000CLEAR Art. 9032/ Schmutzwasser-Tauchpumpe 9000DIRT Art. 9040/ 16000DIRT Art. 9042/25000DIRT Art. 9046

GARDENA legremdējamais tīrā ūdens sūknis

9000CLEAR preces nr. 9030 /

11000CLEAR preces nr. 9032 /

legremdējamais notekūdens sūknis

9000DIRT preces nr. 9040/16000DIRT preces nr. 9042/

25000DIRT preces nr. 9046

1. DROŠIBA....190
2. MONTĀŽA 192
3. LIETOŠANA 193
4. APKOPE....193
5. UZGLABĀŠANA....194
6. KLÜDU NOVÉRŠANA....194
7. TEHNISKIE DATI 195
8. PIEDERUMI 196
9. SERVISS/GARANTIJA....196

Originālās instrukcijas tulkojums.

Ar šo izstrādājumu drīkst strādāt tikai personas, kas ir vecākas par 8 gadiem. Personas ar ierobežotām psi-hiskām, fiziskām vai garīgām spējām, kā ari personas, kurām nav pietiekošas pie-redzes un zināšanu, drīkst lietot izstrādā-jumu tikai citas personas uzraudzībā vai pēc instruktāžas par drošu izstrādājuma lietošanu un ar to saistītiem riskiem.

Bērni nedrīkst spēlēties ar izstrādājumu. Bērni nedrīkst veikt izstrādājuma tīrīšanu un apkopi, kas jāveic lietotājam, bez pieaugušo uzraudzības. Mēs iesakām ar izstrādājumu strādāt tikai personām, kas ir sasniegušas 16 gadu vecumu.

Lietošana atbilstoši noteiktajam mērķim:

GARDENA legremdējamais sūknis ir paredzēts ūdens nosūknēšanai no pārplūdušām vietām, kā ari tvertņu pārsūknēšanai un izsūknēšanai, ūdens sūknēšanai no akām un kanāliem, laivām un jahtām un ūdens uzpildei un cirkulācijai ar laika ierobežojumu, un ari hloru un mazgāšanas līdzekļu saturoša ūdens sūknēšanai privātmājas un dārziņos.

Sūknējamie škidrumi:

Ar GARDENA iegremdējamo sūkni atļauts sūknēt tikai ūdeni. Sūknis ir pilnībā pārpludināms (ievietots ūdensnecaurlaidīgā kapsulā) un tiek iegremdēts ūdenī (maks. iegremdēšanas dzilumu skatīt 7. nodalā TEHNISKIE DATI).

Izstrādājums ir piemērots sekojošo škīdrumu sūknēšanai:

• legremdējamais tirā ūdens sūknis: tīrs līdz viegli netīrs ūdens ar maks. dalīņu izmēru 5 mm.
• legremdējamais notekūdens sūknis: netīrs ūdens, kuru maks. dalīņu izmērs ir:

legremdējamais notekūdens sūknis Maks. daļinu diametrs

9000DIRT	25 mm
16000DIRT	35 mm
25000DIRT	38 mm

Izstrādājums nav paredzēts darbam nepārtrauktā režīmā. (nepārtrauktais recirkulācijas režīms).

TAMI! Miesas bojājums!

Nedrikst sūknēt sālsūdeni, kairinošus, viegli uzliesmojošus, agresīvus vai sprādzienbīstamus škīdrumus (piemēram, benzīnu, petroleju vai nitro škīdinātājus), ellas, škīdro kurināmo un pārtikas produktus.

1. DROŠÍBA

SVARİGI!

Lūdzu, uzmanīgi izlasiet un rūpīgi uzglabājiet šo lietošanasinstrukciju.

Simboli uz izstrādājuma:

Vispārīgie drošības norādījumi

Elektriskā drošība

BĪSTAMI! Strāvas trieciens!

Miesas bojājumu gūšanas risks strāvas triecienarezultātā.

→ Izstrādājumam jābūt aprīkotam ar FI slēdzi (RCD) ar nominālo aktivācijas strāvu maksimāli 30 mA.

→ Sazinieties ar GARDENA servisu, ja nostrādā noplūdstrāvas aizsargierīce (RCD).

BISTAMI! Miesas bojājumu gūšanas risks! Elektriskā strāva izraisa traumu gūšanas risku.

→ Atslēdziet izstrādājumu no tikla, pirms veicat tehniskās apkopes darbus vai detaļu nomaiņu. Rozetei jāatrodas Jūsu redzes laukā.

Drošs darbs

Üdens temperatūra nedrikst pārsniegt 35 °C.

Sūkni nedrīkst lietot, ja ūdenī atrodas cilvēki.

Škidruma piesārnojumu varētu izraisīt izplūdušas smērvielas.

Neļaujiet nepiederošām personām tuvoties ūdenim.

Lietojiet sūkni tikai ar likumu.

Šljūtenes galam jāatrodas zemā nekā ir maksimālais sūknēšanasaugstums.

Aizsardzības slēdzis

Termoslédzis:

Pārslodzes gadījumā iebūvētais siltumjutīgais drošības slēdzis iniciē sūkņa izslēgšanos. Pēc tam, kad sūknis ir pietiekami atdzisis, tas atkal ir gatavs darbam.

Automātiska atgaisošana:

Šis sūknis ir aprīkots ar atgaisošanas vārstu, kas sūknī likvidē gaisa spilvenu, ja tāds gadījumā izveidojas.

Tādējādi funkcionālu īpatnību dēl korpusa sānos var izplūst neliels daudzums ūdens.

Papildus drošības norādījumi

Elektriskā drošība

BĪSTAMI! Sirds apstāšanās!

Šis izstrādājums darba laikā rada elektromagnētisko lauku. Šis lauks noteiktos apstāklos var ietekmēt pasīvu vai aktīvu medicīnisko implantātu funkcionēšanu. Lai nepielautu tādas situācijas, kurās cilvēki var gūt smagus vai nāvigus ievainojumus, cilvēkiem ar medicīnisko implantātu pirms izstrādājuma lietošanas ieteicams konsultēties ar ārstu vai implantāta ražotāju.

Kabelis

Lietojot pagarināšanas kabeļus, to minimālajam šķērsgrie- zumam jāatbilst sekojošai tabulai:

Spriegums Kabela garums Škērsgriezums

230 – 240 V / 50 Hz Līdz 20 m 1,5 mm	^2
230 – 240 V / 50 Hz 20 – 50 m 2,5 mm	^2

BĪSTAMI! Strāvas trieciens!

Barošanas kontaktdakšanas apgriešanas rezultātā caur barošanas kabeli sūkņa elektriskajā detaļās var nokļūt mitrums un izraisīt įssavienojumu.

→ Tikla kontaktspraudni nekādā gadījumā nedrīkst nogriezt (piem., lai vadu izvilktu caur sienā izurbtu atveri).

→ Neizvelciet kontaktspraudni no rozetes, velkot aiz kabela, bet gan aiz tā korpusa.

→ Ja šīs ierīces tīkla vads ir bojāts, lai novērstu bīstamas situācijas, ražotājam, autorizētam klientu apkalpošanas dienestam vai citai personali ar līdzīgu kvalifikāciju jānomaina bojātais tīkla vads.

Tikla kontaktspraudnim un savienojumiem ir jābūt aizsargātiem pret ūdens šļakatu iedarbību.

Pārliecinieties, ka elektriskie spraudsavienojumi atrodas zonās, kur nav iespējama pārplūde.

Tikla kontaktspraudni un elektrības pieslēguma vadu sargājiet no karstuma, ellas un asām malām.

levērojiet tikla spriegumu. Pases datu plāksnītē norādītā- jiem datiem jāsakrīt ar strāvas tikla datiem.

Atrodoties baseinā vai pieskaroties ūdens virsmai, obligāti atvienojiet sūkņa tikla spraudni.

Tikla pieslēguma vadu nedrikst izmantot sūkņa nostiprināšanai vai transportē šanai.

Lai iegremdētu vai izņemtu un nofiksētu sūkni, izmantojiet nostiprināšanas trosi.

Regulāri pārbaudiet pieslēguma vadu.

Pirms lietošanas vienmēr veikt sūkņa vizuālo pārbaudi (īpaši tīkla pieslēguma vadam un kontaktspraudnim).

Bojātu sūkni izmantot nedrikst. Konstatēta bojājuma gadījumā sūkni obligāti nodot pārbaudei GARDENA servisacentrā.

Montāžas instrukcija: atkārtoti ar roku pievelciet visas skrūves.

Pēc apkopes, pirms atkal lietojat ierīci, pārliecinieties, ka visas detalas ir saskrūvētas.

Lietojot mūsu sūknus kopā ar ĝeneratoru, jāņem vērā ĝeneratora ražotāja brīdinājuma norādes.

Individuālā drošība

BĪSTAMI! Nosmakšanas risks!

Mazas detaļas var viegli norīt. Polietilēna maisiņš rada nosmakšanas risku maziem bērniem. Montāžas darbu izpildes laikā turiet mazus bērnus drošā attālumā.

levērojiet minimālo ūdens līmeni saskaņā ar sūkņa raksturlielumiem.

Neļaujiet sūknim darboties ilgāk par 10 minūtēm pret slēgtu spiediena pusi.

Smiltis un citas abrazivas vielas paātrina sūkņa nodilšanu un samazina sūkņa produktivitāti.

Pludinslēdzi atļauts lietot tikai tad, kad tas neatrodas ūdenī.

Sūkņa darbības laikā šlūteni nedrīkst noņemt.

Pirms klūdas novēršanas laujiet sūknim atdzist.

2. MONTĀŽA

AMI! Miesas bojājums!

Miesas bojājumu gūšanas risks, izstrādāju-mam sākot darboties nekontrolēti.

→ Pirms izstrādājuma montāžas atslēdziet to no elektroenerģijas avota.

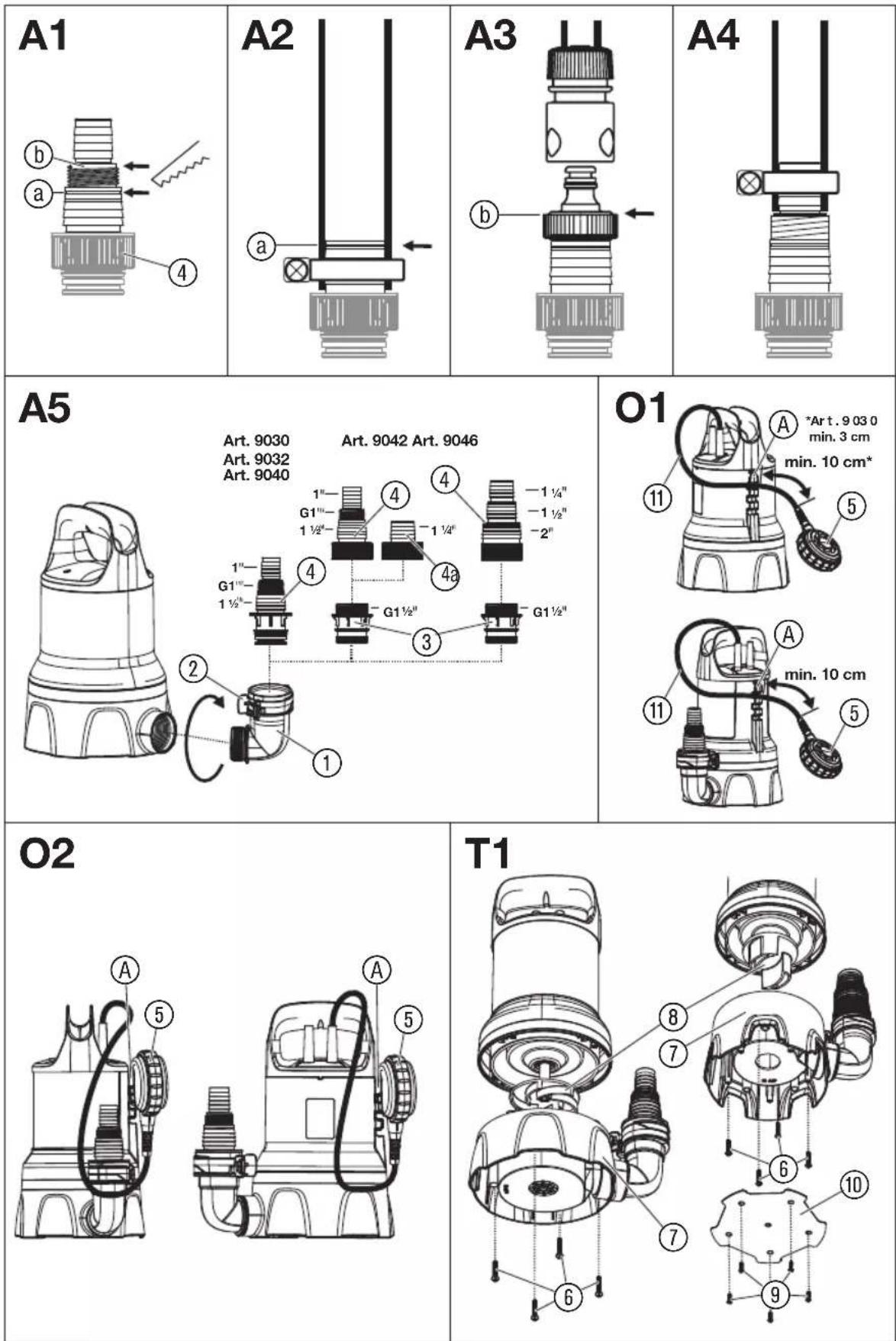

Pieslēguma nipeļa pieslēguma iespējas [Att. A1]:

Šlūteni iespējams pieslēgt, izmantojot pieslēguma nipeli ④ ar dažādiem šljūtenes diametriem vai GARDENA spraudsistēmu.

Liels šlūtenes diametrs	Nipeli atvienot pie 1[Att. A2]
GARDENA spraudsistēma/Preces nr. 9046: vidējs šlūtenes diametrs	Nipeli atvienot pie 2[Att. A3]

Mazs šlūtenes diamets Nipeli neatvienot [Att. A4]

Izmantojot lielāko šlūtenes diametru, sūknis sasniedz maksimālo sūknēšanas jaudu.

Sūknis Preces nr.		Preces nr.9042	Preces nr.9046
	9030Preces nr.9032Preces nr.9040
Mazs šlūtenes diamets	25 mm (1")	25 mm (1")	32 mm (1 1/4")
Preces nr.GARDENA Šlūteņu žņaugs	Preces nr.7193	Preces nr.7193	Preces nr.7194
Vidējs šlūtenes diamets	GARDENAspraudsistēmaG 1"	GARDENAspraudsistēmaG 1"	38 mm (1 1/2")
Preces nr.GARDENA Šlūteņu žņaugs		32 mm (1 1/4")*Preces nr.7194	Preces nr.7195
Liels šlūtenes diamets	38 mm (1 1/2")	38 mm (1 1/2")	51 mm (2")
Preces nr.GARDENA Šlūteņu žņaugs	Preces nr.7195	Preces nr.7195	Preces nr.7196

Izmantojot 38 mm (1 1/2") šlūteni, mēs iesakām GARDE-NA plakanās šlūtenes komplektu, preces nr. 5005 ar 10 m šlūteni un šlūtenu žnaugu.

* Preces nr. 9042 tiek piegādāts papildu pieslēguma nipelis (a), kas ir paredzēts 1 1/4" šlūtenēm.

Šlūtenes pievienošana, izmantojot pieslēguma nipeli:

1. Izmantojot lielo šlūtenes diametru, atvienojiet pieslēguma nipeli ④ pozicijā ⑧.
2. Tikai preces nr. 9046: izmantojot vidējo šlūtenes diametru, atvienojiet pieslēguma nipeli ④ pozicijā ⑥.
3. Uzstādiet šlūteni uz pieslēguma nipeļa ④.
4. Nostipriniet šlūteni, piem., ar GARDENA šlūteņu žņaugu pie pieslēguma nipeļa ④.

Šlūtenes pieslēgšana, izmantojot GARDENA spraudsistēmu:

Modelim 25000DIRT (preces nr. 9046) šlūteni nav iespējams pieslēgt, izmantojot pieslēguma nipeli④, ar GARDENA spraudsistēmu.

Izmantojot GARDENA spraudsistēmu, iespējams pieslēgt 19 mm (3/4")- / 15 mm (5/8")- un 13 mm (1/2")-šlūtenes.

Mēs iesakām neizmantot mazāku šlūtenes diametru nekā 25 mm (1"), jo pretējā gadījumā iespējama būtiska sūknēšanas jaudas veiktspējas samazināšanās.

ŠlūtenesdiametrsSūkņa pieslēgums

13 mm (1/2") GARDENA Sūkņa pieslēgumakompiekts	Preces nr. 1750
15 mm (5/8") GARDENA Sūkņa pieslēgumakompiekts	Preces nr. 1750
19 mm (3/4") GARDENA Sūkņa pieslēgumakompiekts	Preces nr. 1752

1. Atvienojiet pieslēguma nipeli ④ pozīcijā ⑥.
2. Pievienojiet šlūteni, izmantojot atbilstigo GARDENA spraudsistēmu, pie pieslēguma nipeļa ④.

Sūkna pieslēguma montāža [Att. A5]:

AMI! Miesas bojājums!

arataizraisītu grieztu savainojumu gūšana.

→ Lietojiet sūkni tikai ar līkumu.

Izmantojot likuma ① fiksatorus ②, šlūteni iespējams bez problēmām savienot un atbrīvot.

1. leskrūvējiet likumu ① līdz ierobežotājam pulksteņrādītāju virzienā sūknī (ja šļūteni nepieciešams uzstādīt horizontāli, likumu ① turpiniet griezt līdz pusei apgrieziena).
2. Tikai preces nr. 9042 / 9046: ieskrūvējiet savienojuma detaļu ③ pieslēguma nipelī ④.
3. Iespiediet šlūtenes pieslēguma nipeli ④ lidz ierobežotājam likumā ①, lidz tas dzirdami un redzami nofiksējas. Šlūtene ir droši savienota ar sūkni.

3. LIETOŠANA

AMI! Miesas bojājums!

Miesas bojājumu gūšanas risks, izstrādāju-mam sākot darboties nekontrolēti.

→ Pirms izstrādājuma pieslēgšanas, iestatišanas vai transportēšanas atslēdziet to no elektroenerģijas avota.

Üdens sūknēšana:

Ja sūkni nav iespējams iegremdēt izmantojot rokturi, vienmēr iegremdējiet sūkni, izmantojot auklu. Nostipriniet auklu, izverot to caur paredzētajām cilpām, un sasieniet mezglu. Minimālo iegrem dēšanas dzilumu, veicot pieņemšanu ekspluatācijā, skat. 7. TEHNISKIE DATI.

Uzstādiet sūkni tā, lai netīrumi pilnībā vai daļēji nenobloķētu sūkšanas pamatni ieplūdes atvērumus.

Dīki uzstādiet sūkni, piem., uz kieğela.

lesūkšanas procesa laikā, kas tiek veikts tuvu minimālajam limenim, veicot pienemšanu ekspluatācijā, iesūkšanas process var būt ilgāks.

1. legremdējiet sūkni.
2. Pievienojiet sūkni elektroenerģijas avotam.
   Uzmanību! Atkarībā no pludiņslēdža iestatijuma sūknis var tūlit sākt darboties.

Automātiskais režīms ar pludiņslēdzi [Att. O1]:

lestatot pludiņslēdzi ⑤, jums ir iespēja noteikt slēgšanas augstumus. Lai garantētu drošu ekspluatāciju, pludiņslēdzim brīvi jākustas ap sūkni.

leslēgšanas un izslēgšanas augstuma iestatīšana [Att. O1]:

Maksimālo ieslēgšanas augstumu un minimālo izslēgšanas augstumu (skat. 7. TEHNISKIE DATI) var regulēt, iespiežot pludiņa slēdža kabeli pludiņa slēdža fiksatorā Ⓔ.

• Jo kabelis tiek nostiprināts augstāk, jo augstāks ir ieslēgšanas un izslēgšanas augstums.
• Jo išāks ir kabelis starp pludiņslēdzi⑤ un slēdža fiksatoru Ⓐ, jo mazāks ir ieslēgšanās augstums un jo lielāks ir izslēgšanās augstums.
• lespiediet pludiņslēdža kabeli ⑪ kādā no pludiņslēdža fiksatora ⑨ atverēm.
• Pārbaudiet, vai sūknis izslēdzas automātiski.

ANIBU!

→ Lai nodrošinātu pludiņa slēdža ieslēgšanu un izslēgšanu, kabela garumam starp pludiņa slēdzi un pludiņa slēdža fiksatoru jābūt vismaz 10 cm.

Manuālais režīms [Att. 02]:

Sūknis darbojas bez pārtraukuma, jo pludiņslēdzis tiek pārvienots.

1. Bidiet pludiņslēdzi ⑤ ar kabeli lejup uz pludiņslēdža fiksatora Ⓐ.
2. Stabili novietojiet sūkni ūdenī.
3. Pievienojiet sūkni elektroenerģijas avotam. Uzmanību! Sūknis uzreiz sāk darboties.

Sūknis pastāvīgi darbojas bez aizsardzības pret darbību sausā stāvokli, jo pludiņslēdzis ir pārvienots. Lai izvairītos no bojājumiem, ko rada darbība sausā stāvokli, lietojiet tikai kontrolējot.

Min. atlikušā ūdens augstums (skat. 7. TEHNISKIE DATI) tiek sasniegts tikai, sūkni darbinot manuālajā režimā, jo automatītiskajā režimā pludiņs lēdzis sūkni jau priekšlaicīgi izslēdz.

4. APKOPE

AMI! Miesas bojājums!

Miesas bojājumu gūšanas risks, izstrādāju-mam sākot darboties nekontrolēti.

→ Pirms apkopes veikšanas izstrādājumam, atvienojiet to no elektroenerģijas avota.

Sūkna tīrīšana:

AMI! Miesas bojājums!

Miesas bojājumu gūšanas risks un izstrādā-juma sabojāšanas risks.

→ Nemazgājiet izstrādājumu ar ūdens strūklu (īpaši augsta spiediena ūdens strūklu).
→ Neizmantojiet tirišanai kīmiskas vielas, ieskaitot benzīnu vai škīdinātājus. Dažas vielas var bojāt svarīgas plastmasas detalas.

→ Notīriet sūkņa virsmu ar mitru lupatīņu.

Sūkna izskalošana:

Pēc hloru, mazgāšanas līdzekļus saturoša vai netīra ūdens sūknēšanas sūknis ir jāizskalo.

1. Sūknējiet remdenu ūdeni (maks. 35 °C), tam pirms tam pievienojot maigas iedarbības tīrīšanas līdzekli (piemēram, trauku mazgāšanas līdzekli), līdz pārsūknētais ūdens klūst caurspīdīgs.
2. Atliekas utilizējiet saskaņā ar Likumā par atkritumu apsaimniekošanu minētajām vadlīnijām.

5. UZGLABĀŠANA

Ekspluatācijas pārtraukšana:

Sūknis nav salizturīgs!

Uzglabājiet izstrādājumu bērniem nepieejamā vietā.

1. Atvienojiet sūkni no elektroenerģijas avota.
2. Apgrieziet sūkni otrādi, līdz no pārstāj tecēt ūdens.
3. Iztiriet sükni (skat. 4. APKOPE).
4. Uzglabājiet sūkni sausā, slēgtā un no sala iedarbības aizsargātā vietā.

Utilizācija:

(saskaṇā ar Direktīvu 2012/19/ES)

Izstrādājumu nedrikst utilizēt kopā ar parastiem sadzīves atkritumiem. Tas ir utilizējams saskaṇā ar vietējām vides aizsardzības prasībām.

SVARİGI!

→ Nododiet izstrādājumu utilizācijai tuvākajā atkritumu apsaimniekošanas uzņēmumā.

6. KLÜDU NOVÉRŠANA

AMI! Miesas bojājums!

Miesas bojājumu gūšanas risks, izstrādāju-mam sākot darboties nekontrolēti.

→ Atvienojiet izstrādājumu no elektroenerģijas avota, pirms veicat izstrādājuma klūdu novēršanu.

Sūkšanas pamatnes un darba rata tīrišana [Att. T1]:

1. Preces nr. 9046: Izskrūvējiet 5 krustiņa skrūves⑨ un noņemiet vāku ⑩.

2. Izskrūvējiet 4 krustiņa skrūves ⑥.

3. Nonemiet sūkšanas pamatni ⑦ no sūkna.
4. Notīriet sūkšanas pamatni ⑦ un darba ratu⑧ (šo apkopes darbu rezultātā garantija nezaudē spēku).
5. Rūpīgi notiriet blivējošas virsmas, lai novērstu bojājumus un noplūdes.
6. Atkārtoti uzmontējiet sūkšanas pamatni ⑦, minētās darbības veicot apgrieztā secībā.

Nomainiet bojātu blīvējumu.

Drošības nolūkos bojāta darba rata nomainu atļauts veikt tikai GARDENA servisā.

Problēma	lespējamais cēlonis	Risinājums
Sūknis darbojas,bet nesūknē ūdeni	Nav iespējama gaisa noplūde, jo spiediena vads ir slēgts (iespējams,ir pārlocijusies spiediena šļūtene).	→ Atveriet spiediena vadu (piemēram, sllēgvārsts, izvades ierīces).
	Gaisa uzkrājums sūkņa pamatnē.	→ Pagaidiet apm. 60 sekundes,līdz sūknis pats ir atgaisojies(vajadzības gadījumā sūkni vairākas reizes izslēdziet un izslēdziet).
	lesūkšanas atvere ir aizsērējusi.	→ Ar ūdens strūklu iztīriet iesūkšanas atveri.
	Šļūtene ir aizsērējusi.	→ Iztīriet šļūtenes aizsērējumu.
	Darba rats ir bloķēts.	→ Notīriet sūkšanas pamatni un darba ratu.
	Ūdens limenis sūkņa palaišanas brīdī ir zemāks par noteikto minimālo ūdens līmeni.	→ legremdējiet sūkni dzilāk.
Sūknis nesāk darboties vai pēkšņi apstājas darbības laikā	Termoslēdzis pārslodzes dēļ sūkni izslēdza.	→ Iztīriet iesūkšanas atveri. levērojiet maksimālo šķidrumatemperatūru (35 °C).
	Sūknim nepieplūst strāva. → Pārbaudiet drošinātājus un elektrības spraudsavienojumus.
	Nostrādājis noplūdstrāvas aizsargslēdzis (RCD) (noplūdes strāva).	→ Atslēdziet sūkni no elektroenerģijas avota un griezieties GARDENA servisā.
Sūknis darbojas, bet sūknēšanas jauda pēkšņi samazinās	lesūkšanas atvere ir aizsērējusi.	→ Ar ūdens strūklu iztīriet iesūkšanas atveri.
	Šļūtene ir aizsērējusi.	→ Iztīriet šļūtenes aizsērējumu.

NORĀDE: Citu traucējumu rašanās gadījumā, lūdzu, griezieties tuvākajā GARDENA servisa centrā. Remontu drīkst veikt tikai GARDENA servisa centros vai GARDENA autorizētos specializētajos veikalos.

1. TEHNISKIE DATI

Iegremdējamais sūknis	Vienība	Vērtība(preces nr.9030)	Vērtība(preces nr.9032)	Vērtība(preces nr.9040)	Vērtība(preces nr.9042)	Vērtība(preces nr.9046)
Nominālā jauda W 300 450 300 450 1100
Tikla spriegums V (AC) 230 230 230 230 230
Tikla frekvence Hz 50 50 50 50 50
Maks. caurplūdums	l/h	9000	11000	9000	16000	25000
Maks. spiediens/maks. sūknēšanas augstums	bar/m	0,6/6,0	0,7/7,0	0,6/6,0	0,7/7,0	1,1/11,0
Maks. iegremdēšanas dzilums	m	7	7	7	7	7
Min./maks. ieslēgšanās augstums	mm	250 / 390	230 / 400	230 / 400	260 / 420	300 / 600
Min./maks. izslēgšanās augstums	mm	45 / 90	50 / 90	50 / 90	50 / 90	120 / 200
Atlikušā ūdens augstums	mm	2	2	25	35	38
Notekūdens ar maks. daļiņudiametru	mm 5	5	25 35 38
Minimālais ūdens līmeni eksplua-tācijas sākšanas brīdī (apm.)	mm 10 10 30	45 45
Pieslēguma kabelis	m	10 (H05RN-F)	10 (H05RN-F)	10 (H05RN-F)	10 (H05RN-F)	10 (H07RN-F)
Svars bez kabeļa (apm.)	kg	4,1	4,6	4,2	4,7	7,1
Ūdens izplūdes pieslēguma vītne	Colla	G 1 1/4"	G 1 1/4"	G 1 1/2"	G 1 1/2"	G 1 1/2"
Pieslēguma iespējas	Colla	1" / 1 1/2" /G 1"	1" / 1 1/2" /G 1"	1" / 1 1/2" /G 1"	1" / 1 1/4" /1 1/2" / G 1"	1 1/4" /1 1/2" / 2"
Maks. materiāla temperatūra	°C	35	35	35	35	35

Norāde! leslēgšanās/izslēgšanās augstums, kā ari minimālais ūdens limenis ekspluatācijas sākšanas brīdī tika aprēķināts bez pārvaramās augstuma starpības. Sākot no apm. 1 m sūknēšanas augstuma, iesūkšanas laiks par palielināties lidz 1 minūtei vai minimālais ūdens limenis var paaugstināties lidz + 5 cm.

8. PIEDERUMI

GARDENA Plakanās šlūtenes komplekts	10 m 38 mm(1/2") šljūtene ar šljūtenes apskavu.	preces nr. 5005
GARDENA Šljūteņu žņaugs	25 mm (1") šljūtenēm, izmantojot pieslēguma nipeli.	preces nr. 7193
GARDENA Šljūteņu žņaugs	32 mm (1 1/4") šljūtenēm, izmantojot pieslēguma nipeli.	preces nr. 7194
GARDENA Šljūteņu žņaugs	38 mm (1 1/2") šljūtenēm, izmantojot pieslēguma nipeli.	preces nr. 7195
GARDENA Šljūteņu žņaugs	51 mm (2") šljūtenēm, izmantojot pieslēguma nipeli.	preces nr. 7196
GARDENA Sūkņa pieslēgumu komplekts	19 mm (3/4") šljūtenēm, izmantojol GARDENA spraudsistēmu.	preces nr. 1752

9. SERVISS/GARANTIJA

Serviss:

Lūdzu, griezieties pēc adreses, kas norādīta otrajā puse.

Garantijas paziņojums:

Garantijas prasibas gadijumā no jums netiks ieturēta maksa par sniegtajiem apkopes pakalpojumiem.

GARDENA Manufacturing GmbH visiem GARDENA oriğinālajiem, jaunajiem izstrādājumam sniedz 2 gadu garantiju, sākot ar izstrādājumu pirmreizējās iegādes dienu, ja šie izstrādājumi tikuši izmantoti vienīgi privātām vajadzībām. Šī ražotāja garantija nav attiecināma uz otrējā tirgū iegādātiem izstrādājumiem. Šī garantija attiecas uz visiem būtiskajiem izstrādājuma trūkumiem, kas ir acimredzami saistīti ar materiāla defektiem vai ražošanas klūdām.Garantijas noteikumi tiek izpildīti, piegādājot pilnībā darboties spējīgu rezerves izstrādājumu vai bez maksas saremontējot mums atsūtīto bojāto izstrādājumu; mēs paturam tiesības izvēlēties starp šim iespējām. Uz šo pakalpojumu attiecas šādi noteikumi.

• Izstrādājums lietots paredzētajam nolūkam, saskaṇā ar lietošanas norādījumos iekļautajiem ieteikumiem.
• Ne pircējs, ne kādas trešās personas nav mēginājušas patstāvīgi atvērt izstrādājumu vai veikt tā remontu.
• Darbināšanai ir tikušas izmantotas tikai oriğinālās GARDENA rezerves un dilstošās detaļas.

- Pirkuma čeka uzrādīšana.

Garantija nav attiecināma uz detaļu un komponentu (pie-mēram, nažu, nažu stiprinājuma daļu, turbīnu, apgaismes līdzekļu, kīlsiksnu un zobsiksnu, darba ratu, gaisa filtru, aizdedzes sveču) normālu nodilumu, optiskām izmainām, kā arī uz dilstošajām un patērējamajām detaļām.

Šī ražotāja garantija paredz vienīgi izstrādājuma apmainu un remontu saskaṇā ar iepriekš minētajiem nosacijumiem. Citu mums kā ražotājam izvirzītu prasību apmierināšana, piemēram, zaudējumu atlīdzināšanu, ražotāja garantija neparedz. Šī ražotāja garantija neskar likumā un līgumā noteiktās garantijas prasības, ko lietotājs var izvirzīt pret veikalu/pārdevēju.

Ražotāja garantijas spēkā esamību un darbību reglamentē Vācijas Federativās Republikas tiesību akti.

lestājoties garantijas gadijumam, lūdzam nosūtit defektivo izstrādājumu kopā ar pirkuma čeka kopiju un klūmes aprakstu uz aizmugurē norādīto GARDENA servisa adresi, pilnībā apmaksājot pasta izdevumus.

Dilstošas detalas:

Darba rats ir dilstoša detaļa, līdz ar to uz to neattiecas garantija.

Pumpen-Kennlinien
