Produkto tipas	Kombinuotas šaldytuvas su šaldiklio skyriumi
Prekės ženklas	Bosch
Modelis	KGV33VWEP
Kategorija	Šaldytuvas
Pagrindinės funkcijos	LED apšvietimas, reguliuojama lentyna, butelių laikiklis, daržovių stalčius, reguliuojamos durelių lentynos, ištraukiami stalčiai
Saugumas	Prieš remontą atjunkite prietaisą, mūvėkite apsaugines pirštines, naudokite originalias atsargines dalis
Atsarginės dalys ir remonto galimybė	Durų tarpiklis, rankena, vyriai, lentyna, butelių laikiklis, lentynos, stalčiai, LED apšvietimas. Vartotojas gali remontuoti pagal instrukcijas
Bendra informacija	529 puslapių naudojimo instrukcija ir vadovas, galima nemokamai atsisiųsti

Dažnai užduodami klausimai - KGV33VWEP BOSCH

Kaip pakeisti Bosch KGV33VWEP šaldytuvo durų tarpiklį?

Norėdami pakeisti durų tarpiklį, atidarykite duris. Išimkite seną tarpiklį iš griovelio kairiajame ir dešiniajame kampuose. Norėdami sumontuoti naują tarpiklį, švelniai pašildykite jį plaukų džiovintuvu arba karštu vandeniu, kad jis atgautų formą, tada palaipsniui įstumkite jį į griovelį pradedant nuo kampų. Įsitikinkite, kad griovelis nėra pažeistas. Naudokite originalų Bosch tarpiklį, kad užtikrintumėte sandarumą.

Kokių įrankių reikia norint pakeisti durų rankeną?

Reikalingi įrankiai: Torx TX20 antgalis (6,3 mm) ir plokščias atsuktuvas (ašmenys 10 mm x 1,6 mm x 200 mm). Pirmiausia atjunkite prietaisą. Nuimkite varžtų gaubtus, atsukite du varžtus, tada nuimkite seną rankeną. Surinkimas atliekamas atvirkštine tvarka.

Kaip pakeisti viršutinį LED apšvietimą?

LED apšvietimas yra laikomas nereikalaujančiu priežiūros, tačiau vartotojas gali jį pakeisti. Atjunkite prietaisą ir palaukite 60 sekundžių. Nuimkite viršutinius vidinius įrenginius. Perstumkite LED apšvietimą į kairę, kad atjungtumėte elektros jungtį, atleiskite kabliukus, tada ištraukite jį į priekį. Surinkimas atliekamas atvirkštine tvarka. Įsitikinkite, kad naudojate originalią dalį.

Kokių saugumo priemonių turėčiau imtis prieš remontuodamas šaldytuvą?

Prieš bet kokį remontą, atjunkite prietaisą nuo elektros tinklo ir palaukite bent 60 sekundžių. Mūvėkite apsaugines pirštines, kad išvengtumėte įpjovimų. Naudokite tik originalias atsargines dalis. Dėl elektrinių komponentų, po remonto atlikite saugumo testą pagal VDE 0701 standartą arba nacionalinius reglamentus.

Kaip išimti daržovių stalčių?

Atidarykite šaldytuvo dureles. Norėdami išimti apatinį stalčių, visiškai ištraukite jį. Viršutinį stalčių taip pat ištraukite. Stalčiai gali būti išimami atskirai. Surinkimas atliekamas atvirkštine tvarka.

Ar galiu pats pataisyti LED apšvietimą?

Taip, pagal instrukciją. Tačiau instrukcijoje nurodyta, kad šias lempas gali taisyti tik aptarnavimo centras, tačiau pateikiami keitimo žingsniai. Rekomenduojama laikytis saugumo nurodymų: atjunkite prietaisą ir naudokite originalią dalį. Kilus abejonių, kreipkitės į aptarnavimo centrą.

Kaip pakeisti viršutinį durų vyrį?

Atjunkite prietaisą ir nuimkite vidinius įrenginius. Padėkite prietaisą ant nugaros. Paspauskite vyrio dangtelį iš abiejų pusių, kad jį nuimtumėte. Atsukite du varžtus (Torx TX20) ir nuimkite vyrį. Surinkimas atliekamas atvirkštine tvarka.

Kur galiu atsisiųsti Bosch KGV33VWEP naudojimo instrukciją?

Instrukciją galima nemokamai atsisiųsti iš svetainės notice-facile.com. Tai 529 puslapių PDF dokumentas prancūzų kalba. Taip pat galite užsisakyti vertimą į kitą kalbą per svetainės formą.

Kokios atsarginės dalys yra prieinamos šiam modeliui?

Instrukcijoje išvardytos šios atsarginės dalys: durų tarpiklis, durų rankena, vyriai (viršutinis, vidurinis, apatinis), lentyna, butelių laikiklis, durelių lentynos, reguliuojama lentyna, šaldytų maisto produktų stalčius, stalčius (apatinis ir viršutinis), ištraukiamas stalčius ir LED apšvietimas. Visada naudokite originalias Bosch dalis.

Kaip nustatyti šaldytuvo temperatūrą?

Naudojimo instrukcijos remonto skyriuje temperatūros nustatymas nenagrinėjamas. Prašome perskaityti visą naudojimo vadovą, kad gautumėte nustatymo instrukcijas. Paprastai Bosch šaldytuvai turi reguliavimo mygtuką šaldytuvo skyriuje. Jei nerandate informacijos, kreipkitės į aptarnavimo centrą.

NAUDOJIMO INSTRUKCIJA KGV33VWEP BOSCH

Tvertnes ir iznemtas.

Informacija apie remonta - Šaldymo prietaiso ir šaldiklio kombinacija

i Dél šio dokumento.... 311

1.1 Svarbi informacija....311
1.1.1 Paskirtis 311

1.2 Simbolių paaiškinimas 311

1.2.1 Pavojaus lygiai.... 311

1.2.2 Pavojaus simboliai 311

1.2.3 Ispėjimų struktūra.... 312

1.2.4 Bendrieji simboliai 312

Sauga.... 313

2.1 Bendrosios saugos instrukcijos.... 313

2.1.1 Visi buitiniai prietaisai 313

Irankiai ir pagalbinės priemonės.... 314

Remontas.... 315

4.1 Durelių tarpiklio keitimas 315

4.1.1 Durelių tarpiklio išėmimas.... 315

4.1.2 Durelių tarpiklio įdėjimas.... 315

4.2 Durelių rankenos keitimas.... 318

4.2.1 Durelių rankenos nuėmimas 318

4.2.2 Dureliu rankenos tvirtinimas 318

4.3 Durelių viršutinio vyrio keitimas.... 319

4.3.1 Viršutinio durelių vyrio nuėmimas.... 319

4.3.2 Viršutinio durelių vyrio uždėjimas 320

4.4 Vidurinio durelių vyrio keitimas 321

4.4.1 Vidurinio durelių vyrio nuėmimas.... 321

4.4.2 Vidurinių durelių vyrio uždėjimas.... 321

4.5 Apatinio durelių vyrio keitimas 322

4.5.1 Apatinio durelių vyrio nuėmimas.... 322

4.5.2 Apatinio durelių vyrio uždėjimas.... 322

4.6 Lentynos keitimas....323

4.6.1 Lentynos nuémimas 323

4.6.2 Lentynos jdėjimas 323

4.7 Butelių padėklo keitimas 324

4.7.1 Butelių padėklo išėmimas 324

4.7.2 Butelių padėklo įdėjimas.... 324

4.8 Durelių lentynos keitimas.... 325

4.8.1 Durelių lentynos išėmimas 325

4.8.2 Durelių lentynos jdėjimas 325

4.9 Reguliuojamos durelių lentynos keitimas 326

4.9.1 Reguliuojamos durelių lentynos išėmimas.... 326

4.9.2 Reguliuojamos durelių lentynos įdėjimas.... 326

4.10 Šaldytų maisto produktų talpyklos keitimas.... 327

4.10.1 Šaldytų maisto produktų talpyklos išėmimas 327

4.10.2 Šaldytų maisto produktų talpyklos įdėjimas 327

4.11 Talpyklos keitimas....328

4.11.1 Talpyklos išėmimas 328

4.11.2 Talpyklos idėjimas 328

4.12 Ištraukiamos talpyklos keitimas.... 329

4.12.1 Ištraukiamos talpyklos išémimas 329

4.12.2 Ištraukiamos talpyklos jdėjimas 329

4.13 Viršutinės LED keitimas.... 330

4.13.1 LED lemputės išėmimas 330

4.13.2 Viršutinės LED lemputės montavimas.... 331

i Dèl šio dokumento

1.1 Svarbi informacija

1.1.1 Paskirtis

Šios remonto nuorodos padeda naudotojui pataisyi prietaisus patiems pagal galiojanti ekologinio projektavimo reglamentą (2021 m. kovo mén. redakcija).

Jose pateikta informacija, kaip pakeisti tam tikras atsargines dalis, įskaitant ir įspėjimus bei riziką.

Jei kiltų klausimų, kreipkitės į mūsų klientų aptarnavimo tarnybą. Mes atsakysime už žalą tik tuo atveju, jei bus tinkamai laikomasi remonto nuorodu.

1.2 Simbolių paaiškinimas

Įspėjimo lygiai susideda iš simbolio ir signalinio žodžio. Signalinis žodis nurodo pavojaus sunkumą.

Įspėjimo lygis Reikšmė
⚠ PAVOJUS	Nepaisant įspėjamojo pranešimo, ištinka mirtis arba sunkūs sužalojimai.
⚠ ISPĖJIMAS	Nepaisant įspėjamojo pranešimo, gali ištikti mirtis arba sunkūs sužalojimai.
⚠ PERSPĖJIMAS	Nepaisant įspėjamojo pranešimo, galimi nedīdeli sužalojimai.
DĖMESIO!	Nepaisant įspėjamojo pranešimo, gali būti sugadintas turtas.

Pavojaus simboliai yra simboliniai atvaizdai, nurodontys pavojaus rūši. Šiame: dokumente naudojami tokie pavojaus simboliai

Pavojaus simbolis Reikšmė
		Bendrasis įspėjamasis pranešimas
		Pavojinga elektros įtampa
		Sprogimo pavojus
		Įpjovimo pavojus
		Prispaudimo pavojus

i Dél šio dokumento

Pavojaus simbolis Reikšmė
		Pavojus dėl karštų paviršių
		Pavojus dėl stipraus magnetinio lauko
		Pavojus dėl nejonizuojančiosios spinduliuotės

Lentelé 2: Pavojaus simboliai

1.2.3 |spėjimų struktūra

Šiame dokumente pateikiami įspėjimai yra standartizuotos išvaizdos ir standartizuotos struktūros.

Pavojaus tipas ir šaltinis!

Galimos pasekmės, jei nepaisoma pavojaus / įspėjimo.

▶ Priemonės ir draudimai pavojui išvengti.

Šiame pavyzdyje parodytas įspėjimas, įspėjantis apie elektros smūgį dėl dalių su įtampa. Paminėta priemonė, kaip išvengti pavojaus.

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

Mirtis del elektros smūgio

Prieš pradėdami remontą, ne mažiau kaip prieš 60 sekundžių at-junkite prietaisus nuo elektros tiekimo.

1.2.4 Bendrieji simboliai

Šiame dokumente naudojami tokie bendrieji simboliai:

Bendr. simbolis Reikšmė
	Žymi specialų patarimą (tekstas ir (arba) grafika)
	Žymi paprastą patarimą (tik tekstas)
	Žymi nuorodą į vaizdo pamoką

Bendr. simbolis Reikšmė
	Žymi reikalingus įrankius
	Žymi reikalingas prielaidas
	Žymi sąlygą (jei ..., tai ...)
	Žymi rezultatą
|Paleisti|Žymi klavišą arba ekrano mygtuką[00123456] Žymi dalies numerį
Būsena Žymi rodomą tekstą / langą (prieta)so ek-rane)

Lentelè 3: Bendrieji simboliai

Sauga

2.1 Bendrosios saugos instrukcijos

2.1.1 Visi buitiniai prietaisai

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

■ Elektrinių konstrukcinių dalių remonto klaidos gali sukelti elektros smūgį!
■ Prieš pradėdami dirbti, ne mažiau kaip prieš 60 sekundžių atjunkite prietaisą nuo maitinimo.
- Po remonto pasirūpinkite, kad būty atliktas saugos bandymas pagal VDE 0701 arba šalyje galiojančius reglamentus.

Pavojus susižeisti i aštrias briaunas!

■ Mūvėkite apsaugines pirštines.

Prispaudimo rizika remonto, einamosios techninės priežiūros, sutrikimų šalinimo ir techninės priežiūros metu dėl sunkių ir judančių konstrukcinių dalių

■ Avėkite apsauginius batus.
■ Apsaugokite sunkias konstrukcines dalis, kad jos nenukristų.
■ Neartinkite kūno dalių prie judančių konstrukcinių dalių.

Rizika prietaiso saugai / veikimui!
■ Naudokite tik originalias atsargines dalis.
Elektrostatiškai jautrių konstrukcinių dalių (ESD) pažeidimo rizika!
■ Nelieskite modulių, o taip pat ir jų jungčių bei laidininkų kelių.

Irankiai ir pagalbinės priemonės

Paskyrimas lšsami informacija Vaizdai
Apsauginis audinys [00342013]	60 cm x 50 cm
Atsuktuvas su jpjovomis	Mentė 2,4 mm x 0,4 mm x 60 mm, rinkinyje [00341820]
Specialus jrankis [00342180]
Siurbtukas [00342224]	∅50 mm
„Torx" antgalis TX20 [00340865]	6,3 mm (1/4 col.)
Atsuktuvas su jpjovomis	Mentė 10 mm x 1,6 mm x 200 mm

Remontas

4.1 Durelių tarpiklio keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.1.1 Durelių tarpiklio išėmimas

1. Išimkite durelių tarpiklj iš griovelio dešiniajame ir kairiajame kampe.

1. Ištraukite durelių tarpiklj iš griovelio.

Durelių tarpiklis išimtas.

4.1.2 Durelių tarpiklio įdėjimas

	Naujo durelių tarpiklio storis gali šiek tiek skirtis nuo seno durelių tarpiklio storio. Dėl to durelės vis tiek užsidarys, o tarpiklj bus galima naudoti ilgai.
	Jei jūsų prietaiso vyriai arba vyrio priedai reguliuojami, uždarymo funkciją véliau galima optimizuoti.
	Nedidelės šoninės skylutės durelių tarpiklyje turi savo funkciją (reikalingos ventiliacijai). Tai nėra gamybinis brokas.

Remontas

1. Patikrinkite griovelj, ar nėra tarpiklj galinčių pažeisti vietų.

1. if Jei tarpiklio griovelis pažeistas.

Kreipkitės į klientų aptarnavimo tarnybą.

1. i Nedidelės durelių tarpiklio deformacijos yra įprastas požymis ir nepaveikia tarpiklio funkcinių savybių. Prieš įdedant durelių tarpiklj į prietaisą, rekomenduojama ji ištiesinti.

Pašildykite durelių tarpiklj plaukų džiovintuvu arba karštu vandeniu ir iš naujo su-teikite formą rankiniu būdu.

1. Ispauskite tarpiklio kampus viršuje ir apačioje i griovelj.

1. Po truputj ispauskite i griovelj visą tarpiklj.

Durelių tarpiklis jdėtas.

Remontas

4.2 Durelių rankenos keitimas

Specialüs įrankiai.

„Torx“ antgalis TX20 6,3 mm (1/4 col.) [00340865]

Atsuktuvas su ipjovomis Mentė 10 mm x 1,6 mm x 200 mm

Reikalavimas.

√ Prietaisas turi būti atjungtas nuo maitinimo šaltinio.
Durelės turi būti atidarytos.

4.2.1 Durelių rankenos nuėmimas

1. Išimkite du varžtu gaubtelius (1).
2. Išsukite du varžtus (2).
3. Nuimkite durelių rankeną (3).

Durelių rankena nuimta.

Antrų durelių rankenėlę galima nuimti tokiu pačiu būdu.

4.2.2 Durelių rankenos tvirtinimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.3 Durelių viršutinio vyrio keitimas

Specialüs įrankiai.

„Torx“ antgalis TX20 6,3 mm (1/4 col.) [00340865]

ISPÉJIMAS

Sunküs ir dideli prietaisai!

Nugaros ir raumenų sužalojimai

• Prietaiso dureles nuimti gali tik apmokyti specialistai.
  Norint perkelti prietaisą i kitą vietą, reikalingi du žmonės.
  ▶ Naudokite tik tinkamus įrankius ir įrangą.

PERSPÉJIMAS

Aštrios briaunos!
Galima jsipjauti
▶ Mūvėkite apsaugines pirštines.

ISPÉJIMAS

Paverstų prietaisų slydimas!

Galimi kaulų lūžiai ir prispaudimai
Apsaugokite prietaisus, kad jie nepaslystų.

PERSPÉJIMAS

Pavojus, kad atpalaidavus varžtus dalys nukris!

Krentančios dalys gali sužeisti.
Apsaugokite konstrukcinę dalj, kad ji nenukristų.

DÈMESIO!

Pavojus, kad atpalaidavus varžtus dalys nukris!
Gali būti sugadintos kitos prietaiso dalys arba kliento namai, pvz., grindys.
Apsaugokite konstrukcinę dalj, kad ji nenukristų.

Reikalavimas.

√ Prietaisas turi būti atjungtas nuo maitinimo šaltinio.
√ Prietaiso vidiniai tvirtinimo elementai turi būti nuimti.

4.3.1 Viršutinio durelių vyrio nuėmimas

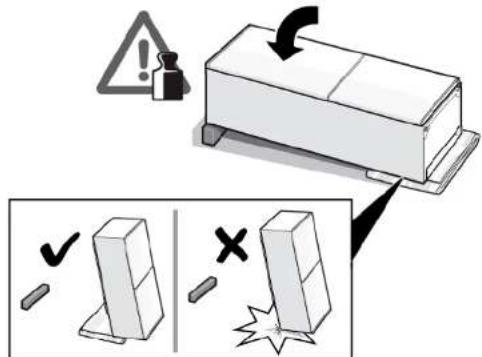

1. Paguldykite prietaisą ant galinės pusės.

1. 1. Spustelėkite viršutinio vyrio dangtelį abiejose pusėse (1).

2. Atkelkite viršutinio vyrio dangteli (2).

3. Pasukite vyrio dangtelj (3).
4. Nuimkite viršutinio vyrio dangtelj (4).
5. Išsukite du varžtus (5).
6. Nuimkite viršutinj vyrj (6).

Viršutinis vyris nuimtas.

4.3.2 Viršutinio durelių vyrio uždéjimas

▶ Uždékite atvirkščia eilės tvarka.

Remontas

4.4 Vidurinio durelių vyrio keitimas

Specialüs įrankiai.

„Torx“ antgalis TX20 6,3 mm (1/4 col.) [00340865]

ISPÉJIMAS

Sunküs ir dideli prietaisai!

Nugaros ir raumenų sužalojimai

▶ Prietaiso dureles nuimti gali tik apmokyti specialistai.
Norint perkelti prietaisa i kita vieta, reikalingi du žmonės.
▶ Naudokite tik tinkamus jrankius ir jranga.

PERSPÉJIMAS

Aštrios briaunos!

Galima jsipjauti

▶ Mūvėkite apsaugines pirštines.

ISPÉJIMAS

Paverstų prietaisų slydimas!

Galimi kaulų lūžiai ir prispaudimai

Apsaugokite prietaisus, kad jie nepaslystų.

PERSPÉJIMAS

Pavojus, kad atpalaidavus varžtus dalys nukris!

Krentančios dalys gali sužeisti.

Apsaugokite konstrukcinę dalj, kad ji nenukristų.

DÈMESIO!

Pavojus, kad atpalaidavus varžtus dalys nukris!

Gali būti sugadintos kitos prietaiso dalys arba kliento namai, pvz., grindys.

Apsaugokite konstrukcinę dalj, kad ji nenukristu

Reikalavimas.

√ Prietaisas turi būti atjungtas nuo maitinimo šaltinio.
√ Prietaiso vidiniai tvirtinimo elementai turi būti nuimti.
Durelių viršutinis vyris nuimtas.

4.4.1 Vidurinio durelių vyrio nuėmimas

1. Nuimkite šaldytuvo skyriaus dureles (1).
2. Išsukite du varžtus (2).
3. Nuimkite vidurinj vyrj (3).

→ Vidurinis vyris nuimtas.

4.4.2 Vidurinių durelių vyrio uždėjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.5 Apatinio durelių vyrio keitimas

Specialüs įrankiai.

„Torx“ antgalis TX20 6,3 mm (1/4 col.) [00340865]

Reikalavimas.

√ Prietaisas turi būti atjungtas nuo maitinimo šaltinio.
√ Prietaiso vidiniai tvirtinimo elementai turi būti nuimti.
Viršutinis vyris nuimtas.
√ Vidurinis vyris nuimtas.

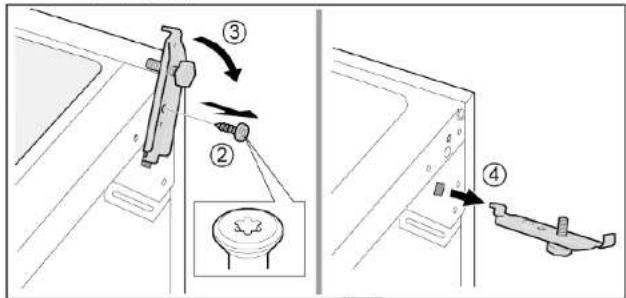

4.5.1 Apatinio durelių vyrio nuėmimas

1. Nuimkite šaldiklio skyriaus dureles (1).
2. Išsukite varžta (2).
3. Pasukite apatinj vyrj išorę (3).
4. Nuimkite apatinj vyrj (4).

Apatinis durelių vyris nuimtas.

4.5.2 Apatinio durelių vyrio uždėjimas

▶ Uždékite atvirkščia eilės tvarka.

Remontas

Durelės turi būti atidarytos.

4.6.1 Lentynos nuémimas

Ištraukite lentyną.

4.6.2 Lentynos jdėjimas

▶ Uždékite atvirkščia eilés tvarka.

Remontas

4.7 Butelių padėklo keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.7.1 Butelių padėklo išėmimas

Ištraukite butelių padėklą.

→ Butelių padėklas išimtas.

4.7.2 Butelių padėklo jdėjimas

▶ Uždékite atvirkščia eilés tvarka.

Remontas

4.8 Durelių lentynos keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.8.1 Durelių lentynos išėmimas

- Pakelkite durelių lentyną i viršų.

Durelių lentyna išimta.

4.8.2 Durelių lentynos įdėjimas

▶ Uždékite atvirkščia eilés tvarka.

Remontas

4.9 Reguliuojamos durelių lentynos keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.9.1 Reguliuojamos durelių lentynos išėmimas

- Kelkite reguliuojamo aukščio durelių lentyną į viršų, kol ji atsifiksuos iš laikiklio.

Reguliuojama durelių lentyna išimta.

4.9.2 Reguliujamos durelių lentynos įdėjimas

▶ Uždékite atvirkščia eilés tvarka.

Remontas

4.10 Šaldytų maisto produktų talpyklos keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.10.1 Šaldytų maisto produktų talpyklos išėmimas

1. Ištraukite šaldytų maisto produktų talpyklą iki pat galo (1).
2. Išimkite maisto produktų talpyklą (2).

Śaldytų maisto produktų talpykla išimta.

4.10.2 Šaldytų maisto produktų talpyklos įdéjimas

▶ Uždékite atvirkščia eilés tvarka.

Remontas

4.11 Talpyklos keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.11.1 Talpyklos išėmimas

1. Ištraukite apatinę šaldytuvo talpykla (1).
2. Ištraukite viršutinę šaldytuvo talpykla (2).

4.11.2 Talpyklos jdėjimas

▶ Uždékite atvirkščia eilės tvarka.

Remontas

4.12 Ištraukiamos talpyklos keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.12.1 Ištraukiamos talpyklos išémimas

1. Ištraukite ištraukiamą talpykla iki pat galo (1).
2. Išimkite ištraukiamą talpykla (2).

Ištraukiama talpykla išimta.

4.12.2 Ištraukiamos talpyklos jdėjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.13 Viršutinės LED keitimas

Specialüs įrankiai.

Atsuktuvas su jpjovomis Mentė 2,4 mm x 0,4 mm x 60 mm, ri- nkinyje [00341820]

Jūsų prietaise jrengta techninės priežiūros nereikalaujanti LED lemputė. Šią lemputę gali taisyti tik klientų aptarnavimo tarnybos specialistai arba įgalioti technikai!

⚠️ PAVOJUS Elektros smūgio pavojus dėl da Pavojus gyvybei dėl elektros smū ► Elektrines dalis remontuoti ► Po remonto pasirūpinkite, k gal VDE 0701 arba šalyje g

⚠️ PAVOJUS Elektros smūgio pavojus dėl da Mirtis dėl elektros smūgio ▶ Prieš pradėdami remontą, junkite prietaisus nuo elekt

⚠️ PERSPÉJIMAS Aštrios briaunos! Galima įsipjauti ▶ Mūvėkite apsaugines pirštį

Reikalavimas.

√ Prietaisas turi būti atjungtas nuo maitinimo šaltinio.
Durelės turi būti atidarytos.
Viršutiniai vidiniai tvirtinimo elementai turi būti nuimti.

4.13.1 LED lemputės išėmimas

1. Perkelkite LED lemputę j kaire.

LED elektros jungtis turi būti atjungta.

1. Atleiskite LED lemputės kabliukus.

1. Išimkite LED lemputę, perkeldami ją i priekj.

4.13.2 Viršutinės LED lemputės montavimas

▶ Uždėkite atvirkščia eilės tvarka.
