Gaminio tipas	Nešiojamas oro kondicionierius
Prekės ženklas	Blaupunkt
Modelis	ACP616H
Vėsinimo galia	12000 BTU/h
Maitinimas	220-240 V, 50 Hz
Energijos sąnaudos (vėsinimas)	1100 W
Oro srauto greitis	400 m³/h
Drėgmės šalinimo talpa	1.5 L/h
Triukšmo lygis (vėsinimas)	52 dB(A)
Šaldymo agentas	R-290
Matmenys (P x G x A)	430 x 350 x 700 mm
Svoris	28 kg
Funkcijos	Vėsinimas, Ventiliatorius, Drėgmės šalinimas, Automatinis, Miego režimas
Nuotolinio valdymo pultas	Taip, įskaičiuotas
Laikmatis	24 valandų programuojamas
Oro filtras	Plaunamas, daugkartinis
Priežiūra	Valykite filtrą kas 2 savaites
Saugos funkcijos	Apsauga nuo perkaitimo, automatinis paleidimas
Atsarginės dalys	Filtras, nuotolinio valdymo pultas, išmetimo žarna
Montavimas	Laisvai pastatomas su lango rinkiniu

Dažnai užduodami klausimai - ACP616H BLAUPUNKT

Kaip sumontuoti ACP616H oro kondicionierių?

Padėkite įrenginį prie lango, prijunkite išmetimo žarną ir lango rinkinį, ir įjunkite į įžemintą rozetę. Žr. instrukcijų vadovą dėl žingsnis po žingsnio nurodymų.

Ką daro 'Automatinis' režimas?

Automatinis režimas automatiškai reguliuoja ventiliatoriaus greitį ir temperatūrą, kad išlaikytų nustatytą komforto lygį, pagal poreikį perjungdamas tarp vėsinimo ir ventiliatoriaus.

Kaip dažnai turėčiau valyti oro filtrą?

Valykite oro filtrą kas dvi savaites intensyvaus naudojimo metu. Nešvarus filtras mažina efektyvumą ir oro srautą.

Kodėl įrenginys tinkamai nešaldo?

Patikrinkite, ar filtras nėra nešvarus, išmetimo žarna nėra užblokuota ar sulenkta, arba patalpa nėra per didelė BTU galiai. Užtikrinkite, kad durys ir langai būtų uždaryti.

Ar galiu naudoti oro kondicionierių patalpoje be lango?

Ne, įrenginiui reikalingas langas arba anga karštam orui išleisti į lauką. Priešingu atveju jis neveiks efektyviai.

Ką daro 'Miego' režimas?

Miego režimas palaipsniui padidina temperatūrą 1°C per valandą per pirmąsias dvi valandas, sumažindamas triukšmą ir energijos suvartojimą miego metu.

Kaip naudoti nuotolinio valdymo pultą?

Nukreipkite nuotolinio valdymo pultą į įrenginio imtuvą, paspauskite norimą mygtuką (įjungimas, režimas, temperatūra ir kt.). Įsitikinkite, kad baterijos įdėtos ir nėra silpnos.

Ką reiškia klaidos kodas 'E1'?

Klaidos kodas E1 rodo kambario temperatūros jutiklio gedimą. Atjunkite įrenginį, palaukite penkias minutes ir vėl įjunkite. Jei tęsiasi, kreipkitės į palaikymo tarnybą.

Ar galiu palikti įrenginį veikiant be priežiūros?

Taip, įrenginys skirtas nuolatiniam darbui su saugos funkcijomis, pvz., apsauga nuo perkaitimo. Tačiau reguliariai tikrinkite filtrus.

Kur galiu rasti atsargines dalis?

Kreipkitės į Blaupunkt klientų aptarnavimo tarnybą arba įgaliotus pardavėjus. Įprastos dalys, tokios kaip filtrai ir nuotolinio valdymo pultai, yra prieinamos internetu arba per prekės ženklą.

NAUDOJIMO INSTRUKCIJA ACP616H BLAUPUNKT

Simbolis		Dėmesio	Simbolis Paaiškinimas
Caution: risk of fireDėmesio: ISPĖJIMAS -Paaiškinimas:Šis simbolis reiškia, kad šiame prietaise yra degiojo šaldalo.Jei šaldalas nutekėtų ir būtų paveiktas išorinio uždegimo šaltinio, kiltų gaisro pavojus.		ISPĖJIMAS	Šis simbolis reiškia, kad reikia atidžiai perskaityti naudojimo instrukciją.
		ISPĖJIMAS	Šis simbolis reiškia, kad rekomenduojamus veiksmus turi atlikti techninės priežiūros specialistas laikantis montavimo instrukcijų.
		ISPĖJIMAS	Šis simbolis reiškia, kad informacija yra pateikta naudojimo arba montavimo instrukcijoje.

• įrenginį laikykite patalpoje, be ne šalia veikiančios atviros liepsnos (pvz., veikiančio dujų įrenginio) ir uždegimo šaltinių (pvz., veikiančio elektrinio šildytuvo).
• lrenginj laikykite taip, kad apsaugotumète jì nuo mechaninių pažeidimų. Nepradurkite ir saugokite nuo ugnies.
• Šaldalo grandinės techninę priežiūrą arba ją paveikiantis asmuo turi turėti galiojantį akredituotos organizacijos išduotą pažymėjimą, patvirtinantį jo kvalifikaciją saugiai dirbti su šaldalais. Techninę priežiūrą būtina atlikti tik pagal įrangos gamintojo rekomendacijas. Jei priežiūros ir remonto darbams reikia kitų kvalifikuotų darbuotojų pagalbos, darbai turi būti atliekami prižiūrint asmeniui, turinčiam darbo su degiais šaldalais patirties..

- Prieš pradedant dirbti su sistemomis, kuriose yra degių šaldalų, būtina užtikrinti saugumą, siekiant sumažinti užsidegimo riziką. Darbus būtina atlikti laikantis kontrolės

tvarkos, siekiant darbo metu sumažinti degių dujų ar garų atsiradimo riziką. Visi techninės priežiūros darbuotojai ir kiti toje zonoje dirbantys asmenys turi būti supažindinti su atliekamų darbų pobūdžiu. Venkite dirbti uždarose erdvėse.

- Teritorija aplink darbo vietą turi būti izoliuota. Įsitikinkite, kad aplinkos sąlygos leidžia saugiai dirbti kontroliuojant degias medžiagas.

- Šaldomosios dujos gali būti bekvapės.

- Prietaise yra tam tikras šaldomuju duju R290 gramu kiekis (žr. techniniu duomenu lentelę).

• R290 yra šaldomosios dujos, atitinkančios Europos aplinkos direktyvų reikalavimus. Nepradurkite jokios šaldymo grandinės dalies.

- lrengiant, eksploatuojant ar laikant įrangą toje vietoje, kurioje nėra pakankamos ventiliacijos, patalpa turi būti suprojektuota taip, kad nesikauptų šaldalas (nutekėjimo atveju), galintis sukelti gaisrą ar sprogimą dėl elektrinių šildytuvų, viryklių ar kitų uždegimo šaltinių.

- Irangos, kurioje yra degiujų šaldalų, transportavimas: žr. transportavimo taisykles.

• Irangos ženklinimas simboliais: žr. vietines taisykles.

- Irangos, kurioje yra degių šaldalu, šalinimas: žr. nacionalines taisykles.

- Irangos / įrankių laikymas: įrangos laikymas turi atitikti gamintojo instrukcijas.

- Supakuotos (neparduotos) įrangos laikymas: saugomos įrangos apsauginė pakuotė turi būti apsaugota nuo šaldalo nuotėkio, jei įranga būtų mechaniškai pažeista. Maksimalus bendras saugomų įrangos vienetų skaičius nurodytas vietiniuose reglamentuose.

- Prieš pradedant vartoti prietaisą perskaitykite vartojimo

instrukciją ir veikti pagal joje esančias nuorodas. Gamintojas neatsako už žalas kilusias dėl neteisingo prietaiso vartojimo.

• Vartojimo instrukcija reikia pasilikti, kad galima būrų ja naudotis pagal poreiki ir vėliau.
• Prietaisas namų vartojimui. Nenaudoti ne pagal paskirtį.
• Prietaisą reikia prijungti tik prie lizdo su jžeminimu pagal charakteristika specifikacijos lentelėje.
• Ísitikinkite, kad bendras energijos suvartojimas visų prietaisų prijungtų prie sieninio lizdo neviršija maksimalios saugiklio apkrovos.
• Jei naudojate ilgintuvą įsitikinkite, ar bendras prijungtų prie lygintuvo įrenginių galios suvartojimas neviršija ilgintuvo parametru. Ilgintuvo kabelis turi būti padėtas taip, kad išvengti atsitiktinių patraukimų ir užkliuvimų.
• Isitikinkite ar ilgintuvas turi jžeminimą, yra 3 gyslų su lizdu turinčiu jžeminimo kaištį.
• Neleiskite, kad prietaiso maitinimo kabelis kabotų ant stalo ar lentynos briaunos arba kad liestų karštą paviršių.
• Prietaisas nėra skirtas valdyti su išoriniu laikmačiu, atskiru valdymo pultu ar kitu įrenginiu, kuris gali automatiškai jjungti prietaisą.
• Prieš priežiūros darbus reikia visada atjungti prietaisą nuo elektros šaltinio.
• Atjungiant maitinimo kabelj reikia visada ištraukti jj iš lizdo laikant už kištuko. Niekada negalima atjungti maitinimo kabelio traukiant už kabelio, nes taip galima sugadinti kištuką arba kabelj, kraštutiniais atvejais gali netgi sukelti mirtiną elektros šoką.
• Negalima palikti jjungto j lizdą prietaiso be priežiūros.
  • Nemerkite prietaiso vandenyje ar kitame skystyje.
• Prietaisas turi būti reguliariai valomas pagal rekomendacijas

aprašytas dalyje: Prietaiso valymas ir priežiūra.

- Nedėkite prietaiso arti šilumos šaltinių, liepsnos, elektrinio šildomojo elemento ar ant karštos orkaitės. Nedėkite ant jokio kito prietaiso.

- Šį prietaisą gali naudoti vaikai ne mažiau kaip 8 metų ir fiziškai ir protiškai riboti asmenys bei asmenys neturintys patirties ir nežinantys prietaiso, jei bus užtikrinta priežiūra ir mokymai apie saugų prietaiso naudojimą, taip kad susijusi su prekės naudojimu rizika būtų suprantama. Vaikai negali žaisti su prietaisu. Vaikai be priežiūros negali atlikti pritaiso valymo ar priežiūros.

- Būkite itin atsargūs naudojant prietaisą, kai netoliese yra vaikai ar namų gyvūnai. Neleiskite vaikams žaistu su prietaisu.

• Nenaudoti prietaiso netoli degių medžiagų.

- Saugokite prietaisą nuo oro sąlygų veikimo (lietaus, saulės ir pan.) bei nenaudokite padidintos drėgmės sąlygose (vonios kambarys, drėgni vasarnamiai).

- Periodiškai tikrinkite maitinimo kabelio būklę. Jei neatjungiamas maitinimo kabelis bus sužalotas, tai turi būti jis iškaičiamas pas gamintoją ar specializuotame servise arba kvalifikuoto asmens dėl pavojaus išvengimo. Nenaudokite prietaiso su sugadintu maitinimo kabeliu, kištuku ar jei buvo jis numestas ar sužalotas kokiu nors kitu būdu arba veikia netinkamai. Netaisykite prietaiso savarankiškai, nes tai gali sukelti elektros šoką. Sugadintą prietaisą atiduokite į atitinkamą servisą dėl patikrinimo arba taisymo. Visi taisymai gali būti atliekami tik autorizuotuose servisuose.

- Neatitinkamai atliktas taisymas gali sukelti vartotojui rimtą pavoju.

- Reguliariai valykite prietaiso jleidimo ir išleidimo grotelės.

Neuždenkite pačio prietaiso, prietaiso ventiliacijos grotelių, nedėkite ant prietaiso jokių daiktų.

• Nenaudokite prietaiso šalia tirpiklių, dažų, insekticidų ar kitų cheminių medžiagų.
• Nestatykite ir nenaudokite prietaiso tiesiogiai vandens veikiamose vietose, pvz., netoli dušo, vonios, praustuvo ir kt.
• Nekreipti prietaiso, jei vandens bake gali būti vandens.
• Prietaisą statyti ant ne mažesnei kaip 40 kg apkrovai atsparaus paviršiaus.
  • Nenaudokite prietaiso mažesnėse nei 13m² patalpose.
• Nedėkite jokių daiktų į prietaiso įleidimo ar išleidimo groteles.
• Nekreipkite oro srauto tiesiogiai j gyvūnus ar augalus.
• Oro kondicionierius surinktas vanduo nėra tinkamas vartoti (vanduo yra žymiai demineralizuotas). Jis turėtų būti išleistas i nuotėkas.
• Prietaisas gali veikti 5-35°C aplinkos temperatūros diapazone.
• Prieš pirmą panaudojimą pašalinkite visus apsauginius elementus, pvz., kartonus, folija, putu polistirola.
• Transportavę prietaisą arba, jei jis buvo perkreiptas (jis nebuvo vertikalioje padėtyje), palaukite mažiausiai 3 valandas prieš pradedant eksploatuoti.

CE

Deklaracija

Šiuo Blaupunkt Competence Center 2N-Everpol Sp. z o.o. deklaruoja, kad šis įrenginys atitinka Direktyvos 2014/53 / ES reikalavimus ir kitas atitinkamas nuostatas. Visą atitikties deklaraciją galite rasti interneto svetainėje www.blaupunkt.com gaminio skyriuje.

Atsakingas subjektas 2N-Everpol Sp. Z o.o.

Jei prietaise yra perbrauktos šiukšliadėžės ženklas, reiškia tai, kad produktas apimtas 2012/19/EU direktyva. Reikia susipažinti su vietiniais reikalavimais dėl elektros ir elektronikos atliekų surinkimo. Reikia veikti pagal vietines taisykles. Nemeskite šio produkto kartu su kitomis namų apyvokos šiukšlėmis. Teisingas senų produktų šalinimas leidžia išvengti galimų neigiamų pasekmių aplinkai ir žmonių sveikatai.

Informacija del aplinkos apsaugos

Pakuotėje yra tik reikalingiausi elementai. Stengiamasi, kad trys sudėtinės pakuotės medžiagos būtų lengvai išskiriamos: kartonas (dėžutė), polistirolo putos (apsaugos viduje) ir polietilenas (krepšeliai, apsauginis lakštas). Prietaisas pagamintas iš medžiagų, kurias galima perdirbti ir vėl panaudoti po jų demontavimo specializuotose įmonėse. Laikykitės vietinių taisyklių dėl pakavimo medžiagų, panaudotų baterijų ir nereikalingų įrenginių šalinimo.

Produktas pagamintas iš aukštos kokybės medžiagų ir komponentų, kuriuos galima perdirbti ir vėl panaudoti.

TECHNINIAI DUOMENYS

Šildymo pajėgumas: 3280W

Maksimalus garavimo slėgis: 3.2 MPa

WiFi perdavimo dažnių diapazonas: 2.400–2.4835 GHz

WiFi perdavimo galia: ≤ 17.5 dBm

VALDYMO SKYDELIO APRAŠYMAS

1. Valdymo skydas
   1.1 Jungiklis (POWER)
   1.2 Darbo réžimo keitimo mygtukas (MODE)
   1.3 Darbo režimo indikatorius
   1.4 Naktinio režimo mygtukas (NIGHT MODE)
   1.5 Mažinimo mygtukas (temperatūros arba laikmačio laiko)
   1.6 Mygtukas SWING – automatinis svyruojantis oro krypties keitimas
   1.7 Oro kiekio reguliavimo mygtukas (SPEED)
   1.8 Ventiliatoriaus greičio ir „WiFi“ tinklo indikatoriai

1.9 Laikmačio nustatymo mygtukas
1.10 Didinimo mygtukas (temperatūros arba laikmačio laiko)
1.11 Ekranas
2. Pūtimas
3. Priekinis skydas
4. Oro jsiurbimo grotelès su filtru
5. Rankenos
6. Oro išleidimo anga
7. Vandens nutekėjimas su kamščiu
8. Ratukai

IRENGIMO PARUOŠIMAS

Oro kondicionieriui reikia išleisti orą už vėsinamos patalpos. Norėdami tai padaryti, prijunkite ištraukiamojo oro vamzdį prie įrenginio, o kitą jo galą nukreipkite į lauką pro atlenkiamą langą arba tam tikslui paruoštas vėdinimo groteles. Įsitikinkite, kad išleidimo vamzdis būtų kuo trumpesnis.

Išleidimo vamzdis įkaista ir šiluma lieka patalpoje. Jei reikia naudoti ilgesnį šilumos šalinimo vamzdį, patartina naudoti izoliaciją, pavyzdžiui, vamzdį aptraukti vata arba polistirenu.

Oro kondicionieriui paprastai nereikia kondensato nutekėjimo vamzdžio. Jei oro drėgnumas labai didelis arba norite sausinti patalpoje esantį orą, gali būti rekomenduojamas šis sprendimas. Vanduo turi būti išleidžiamas per žarną į kanalizaciją ir nuleidžiamas į nuotekų sistemą. Vanduo bus stipriai demineralizuotas ir netinkamas gerti ar laistyti augalus.

lrenkite oro kondicionierių tokioje vietoje, kad oro srautas nebūtų užblokuotas. Aplink oro kondicionierių turi būti palikta bent 50 cm laisvos erdvės. Ypatingą dėmesį skirkite užuolaidoms ir kitiems tekstilės gaminiams, kad jie nevaržytų oro srauto. Nejrenkite oro kondicionieriaus šalia šilumos šaltinių, tiesioginiuose saulės spinduliuose, vietose, kuriose gali būti vibracijos ir smūgių, dulkėtose patalpose, balduose, kurie riboja oro srautą, ir ant nelygių paviršių.

Irenkite oro išleidimo vamzdį. Prijunkite vamzdį prie jungties. Kitame gale prisukite tvirtinimo elementą prie lango sandariklio.

Įkiškite išleidimo vamzdį i langą ir ištieskite taip, kad jis pasiektų oro kondicionierių. Venkite vamzdžio susisukimų ir išlinkimų. Sumažėjus oro srautui, sumažės įrenginio efektyvumas.

1. Prijunkite jrenginj prie maitinimo šaltinio.
2. Jjunkite jrenginj maitinimo jungikliu POWER (1.1)
3. Paspausdami MODE pasirinkimo mygtuką (1.2), pasirinkite jrenginio darbo režimą: vėsinimas, oro sausinimas, ventiliatorius arba šildymas.
4. Norėdami reguliuoti oro srauto kryptį, jjunkite ventiliatoriaus funkciją SWING paspausdami svyravimo mygtuką (1.6) ir vėl ją išjunkite paspausdami mygtuką, kai grotelės yra numatytoje padėtyje.
5. Nustatykite numatomą temperatūrą rodyklių i viršų ir į apačią mygtukais (1.10, 1.5).
6. Pūtimo jėgą galima keisti paspaudžiant pūtimo greičio valdymo mygtuką SPEED (1.7).
7. Laikmačio funkcija:

ljungus laikmačio režimą, kai įrenginys yra išjungtas, nustatomas valandų skaičius, po kurio įrenginys jsijungs.

ljungus laikmačio režimą, kai jrenginys yra jjungtas, praėjus nustatytam valandų skaičiui, po kurio jrenginys išsijungs.

Paspaudus laikmačio mygtuką (1.9), laikmačio laikas nustatomas rodyklių į viršų ir į apačią mygtukais (1.10, 1.5).

Nustačius laikmačio funkcija, irenginys pereis i išjungimo/ijungimo laikmačio režimą. Šiuo režimu irenginys veiks pagal pasirinkta nustatymą.

Norėdami išjungti laikmatį, nustatykite laikmačio reikšmę 00 arba paspauskite jungiklj POWER (1.1).

ljungus ši režimą, po 1 valandos jrenginys pakels tikslinę temperatūrą vienu laipsniu, o po kitos valandos - dar vienu laipsniu.

1. PASTABA: oro kondicionierius turi automatinio atitirpinimo funkcija. Jei ijungtas automatinio atitirpinimo režimas, veiks ventiliatorius ir mirksės jjungimo indikatorius. Baigus atitirpinimo procesą, oro kondicionierius vėl pradės veikti.

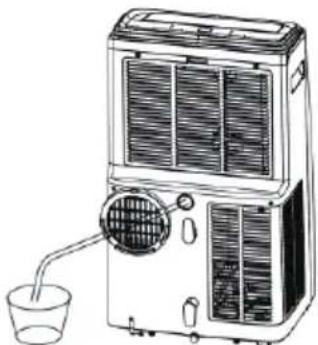

2. Jei kondensato dėklas perpildomas, įrenginys nustos veikti. Atjunkite įrenginį nuo maitinimo šaltinio ir padėkite indą po vandens nutekėjimo anga. Atidarykite kištuką ir palaukite, kol vanduo ištekės. Tada užkimškite nutekamajį vamzdį. Atliekant šią operaciją prietaiso smarkiai nelenkite, nes iš kondensato dėklas gali išsilieti vanduo.

3. Galima prijungti kondensato nutekėjimo vamzdį. Jį reikia prijungti prie viršutinio drenažo ir užtikrinti, kad vamzdis tolygiai nusileistų išorinio indo arba drenažo grotelių link.

Norėdami prijungti įrenginį prie vietinio „Wi-Fi“ tinklo, turite iš naujo nustatyti „Wi-Fi“ ryšio nustatymą. įrenginys turi būti miego režime. Paspauskite mygtukus TIMER ir palaikykite maždaug 5 sekundes. „Wi-Fi“ indikatorius greitai blinksi, įrenginys paruoštas paieškai. DĖMESIO: įrenginys veikia tik su 2,4 GHz belaidžiais tinklais. Tinklas turėtų naudoti WPA2-PSK šifravimą ir AES protokolą.

PROGRAMÈLÈS SUJUNGIMAS SU IRENGINIU PER „WI-FI“ IR „BLUETOOTH“

Paleidę programą, paspauskite mygtuką „pridėti įrenginį”. Po maždaug 15 sekundžių įrenginys turi būti aptiktas. Norėdami tęsti prijungimą, paspauskite mygtuką. Pasirinkite galimą „Wi-Fi“ tinklą ir įveskite atitinkamą slaptažodį. Norėdami tęsti paspauskite mygtuką. Po kurio laiko turėtumėte pamatyti pranešimą, kad įrenginys tinkamai prijungtas.

PROGRAMÉLÈS SUJUNGIMAS SU JRENGINIU PER „WI-FI“

Paleidę programą, paspauskite mygtuką „pridėti įrenginį”. Skyriuje „Pridėti rankiniu būdu“ pasirinkite gaminių grupę „maži prietaisai...“, o tada - „oro kondicionierius“. Pasirinkite prieinamą „Wi-Fi“ tinklą ir įveskite atitinkamą slaptažodį. Programėlė turėtų atsijungti nuo dabartinio „Wi-Fi“ tinklo, prisijungti prie įrenginio ir pateikti konfigūracijos parametrus. Programėlė turėtų grįžti į ankstesnį tinklą. Po kurio laiko turėtumėte pamatyti pranešimą, kad įrenginys tinkamai prijungtas.

Prieš pradedant prietaiso valymą, įsitikinkite, kad jis atjungtas nuo maitinimo ir visiškai ataušęs.

Jleidimo ir išleidimo angos turi būti laikomos be dulkių. Prietaisą švelniai nuvalykite sudrėkintu skudurėliu ir po to nušluostykite sausai.

Vandens baką reikia reguliariai valyti kempine su indų plovimo skysčiu, po to nuplauti ir nušluostyti sausai.

Oro filtras turi būti reguliariai valomas.
