ACP414H - Oro kondicionierius BLAUPUNKT - Nemokama naudojimo instrukcija

Gaminio tipas	Nešiojamas oro kondicionierius
Modelis	ACP414H
Prekės ženklas	Blaupunkt
Vėsinimo galia (BTU)	14000
Šildymo galia (BTU)	12000
Energijos efektyvumo koeficientas (EER)	11.2
Triukšmo lygis (dB)	52 (aukštas), 45 (žemas)
Matmenys (P x G x A)	45 x 38 x 72 cm
Svoris	28 kg
Maitinimo šaltinis	220-240V ~ 50Hz
Energijos sąnaudos (vėsinimas)	1250 W
Šaltnešis	R290
Funkcijos	Vėsinimas, Šildymas, Ventiliatorius, Drėgmės šalinimas
Laikmatis	24 valandų programuojamas laikmatis
Nuotolinio valdymo pultas	Pridedamas
Filtro tipas	Skalaujamas tinklinis filtras
Montavimas	Pridedamas langų montavimo rinkinys
Priežiūra	Valykite filtrą kas 2 savaites
Saugos funkcijos	Automatinis išsijungimas, apsauga nuo perkrovos
Atsarginės dalys	Pultas, filtras, langų rinkinys yra prieinami
Remonto galimybė	Modulinis dizainas, atsarginės dalys parduodamos atskirai
Bendra informacija	Nešiojamas, tinkamas patalpoms iki 35 m²

Dažnai užduodami klausimai - ACP414H BLAUPUNKT

Kaip sumontuoti oro kondicionierių?

Sumontuokite išmetimo žarną ir langų montavimo rinkinį, kaip parodyta instrukcijoje. Įsitikinkite, kad prietaisas yra lygus ir arti elektros lizdo. Išleiskite karštą orą laukan.

Kaip dažnai turėčiau valyti filtrą?

Valykite filtrą kas dvi savaites, kad išlaikytumėte efektyvumą. Naudokite dulkių siurblį arba nuplaukite vandeniu ir gerai išdžiovinkite prieš įstatydami atgal.

Ar galiu naudoti oro kondicionierių be išmetimo žarnos?

Ne, išmetimo žarna turi būti išvesta į lauką, kad pašalintų karštą orą, kitaip prietaisas tinkamai nevėsins.

Ką reiškia klaidos kodas E1?

Klaidos kodas E1 rodo temperatūros jutiklio problemą. Išjunkite prietaisą, palaukite 10 minučių ir vėl įjunkite. Jei problema išlieka, susisiekite su palaikymo tarnyba.

Kaip perjungti tarp vėsinimo ir šildymo?

Paspauskite mygtuką „Mode“ (režimas), kol ekrane pasirodys norimas režimas (Vėsinimas arba Šildymas). Prietaisas pradės veikti tuo režimu.

Ar nuotolinio valdymo pultas yra pridedamas?

Taip, nuotolinio valdymo pultas pridedamas su prietaisu. Jis veikia su dviem AAA baterijomis (nepridedamos).

Koks rekomenduojamas kambario dydis?

ACP414H tinka patalpoms iki 35 kvadratinių metrų (apie 375 kv. pėdų).

Kaip išpilti vandenį?

Vėsinimo režimu vanduo paprastai išgaruoja. Drėgmės šalinimo režimu arba jei bakas pilnas, naudokite išleidimo žarną, kad ištuštintumėte vandens baką.

Ar galiu naudoti ilginamąjį laidą?

Nerekomenduojama. Naudokite atskirą lizdą. Jei būtina, naudokite sunkiosios paskirties ilginamąjį laidą, kurio storis ne mažesnis kaip 12 AWG, ir kuo trumpesnį.

Kaip nustatyti laikmatį?

Paspauskite mygtuką „Timer“ (laikmatis), kad nustatytumėte prietaisą įsijungti arba išsijungti po pasirinkto laiko (iki 24 valandų). Koreguokite mygtukais +/–.

NAUDOJIMO INSTRUKCIJA ACP414H BLAUPUNKT

Simbolis		Dėmesio	Simbolis Paaiškinimas
Caution: risk of fireDėmesio: ISPĖJIMAS -Paaiškinimas:Šis simbolis reiškia, kad šiame prietaise yra degiojo šaldalo.Jei šaldalas nutekėtų ir būtų paveiktas išorinio uždegimo šaltinio, kiltų gaisro pavojus.		ISPĖJIMAS	Šis simbolis reiškia, kad reikia atidžiai perskaityti naudojimo instrukciją.
		ISPĖJIMAS	Šis simbolis reiškia, kad rekomenduojamus veiksmus turi atlikti techninės priežiūros specialistas laikantis montavimo instrukcijų.
		ISPĖJIMAS	Šis simbolis reiškia, kad informacija yra pateikta naudojimo arba montavimo instrukcijoje.

• Įrenginį laikykite patalpoje, atokiau nuo atviros liepsnos (pvz., veikiančio dujų įrenginio) ir uždegimo šaltinių (pvz., veikiančio elektrinio šildytuvo).
• Įrenginį laikykite taip, kad apsaugotumėte jį nuo mechaninių pažeidimų. Nepradurkite ir saugokite nuo ugnies.
• Šaldalo grandinės techninę priežiūrą atliekantis arba ją paveikiantis asmuo turi turėti galiojantį akredituotos organizacijos išduotą pažymėjimą, patvirtinantį jo kvalifikaciją saugiai dirbti su šaldalais. Techninę priežiūrą būtina atlikti tik pagal įrangos gamintojo rekomendacijas. Jei priežiūros ir remonto darbams reikia kitų kvalifikuotų darbuotojų pagalbos, darbai turi būti atliekami prižiūrint asmeniui, turinčiam darbo su degiais šaldalais patirties.

Prieš pradedant dirbti su sistemomis, kuriose yra degių šaldalų, būtina užtikrinti saugumą, siekiant sumažinti užsidegimo riziką. Darbus būtina atlikti laikantis kontrolės

tvarkos, siekiant darbo metu sumažinti degių dujų ar garų atsiradimo riziką. Visi techninės priežiūros darbuotojai ir kiti toje zonoje dirbantys asmenys turi būti supažindinti su atliekamų darbų pobūdžiu. Venkite dirbti uždarose erdvėse.

Teritorija aplink darbo vietą turi būti izoliuota. Įsitikinkite, kad aplinkos sąlygos leidžia saugiai dirbti kontroliuojant degias medžiagas.

Šaldomosios dujos gali būti bekvapės.

Prietaise yra tam tikras šaldomųjų dujų R290 gramų kiekis (žr. techninių duomenų lentelę).

R290 yra šaldomosios dujos, atitinkančios Europos aplinkos direktyvų reikalavimus. Nepradurkite jokios šaldymo grandinės dalies.

Įrengiant, eksploatuojant ar laikant įrangą toje vietoje, kurioje nėra pakankamos ventiliacijos, patalpa turi būti suprojektuota taip, kad nesikauptų šaldalas (nutekėjimo atveju), galintis sukelti gaisrą ar sprogimą dėl elektrinių šildytuvų, viryklių ar kitų uždegimo šaltinių.

Įrangos, kurioje yra degiųjų šaldalų, transportavimas: žr. transportavimo taisykles.

Įrangos ženklinimas simboliais: žr. vietines taisykles.

Įrangos, kurioje yra degių šaldalų, šalinimas: žr. nacionalines taisykles.

Įrangos / įrankių laikymas: įrangos laikymas turi atitikti gamintojo instrukcijas.

Supakuotos (neparduotos) įrangos laikymas: saugomos įrangos apsauginė pakuotė turi būti apsaugota nuo šaldalo nuotėkio, jei įranga būtų mechaniškai pažeista. Maksimalus bendras saugomų įrangos vienetų skaičius nurodytas vietiniuose reglamentuose.

- Prieš pradedant vartoti prietaisą, perskaitykite vartojimo instrukciją ir veikite pagal joje esančias nuorodas. Gamintojas neatsako už žalas, kilusias dėl neteisingo prietaiso vartojimo.

instrukciją ir veikti pagal joje esančias nuorodas. Gamintojas neatsako už žalas, kilusias dėl neteisingo prietaiso vartojimo.

• Vartojimo instrukciją reikia pasilikti, kad galima būtų ja naudotis pagal poreikį ir vėliau.
• Prietaisas namų vartojimui. Nenaudoti ne pagal paskirtį.
• Prietaisą reikia prijungti tik prie lizdo su įžeminimu pagal charakteristiką, nurodytą specifikacijos lentelėje.
• Įsitikinkite, kad bendras energijos suvartojimas visų prietaisų, prijungtų prie sieninio lizdo, neviršija maksimalios saugiklio apkrovos.
• Jei naudojate ilgintuvą, įsitikinkite, ar bendras prijungtų prie lygintuvo įrenginių galios suvartojimas neviršija ilgintuvo parametrų. Ilgintuvo kabelis turi būti padėtas taip, kad būtų išvengta atsitiktinių patraukimų ir užkliuvimų.
• Įsitikinkite, ar ilgintuvas turi įžeminimą, yra 3 gyslų su lizdu, turinčiu įžeminimo kaištį.
• Neleiskite, kad prietaiso maitinimo kabelis kabotų ant stalo ar lentynos briaunos arba kad liestų karštą paviršių.
• Prietaisas nėra skirtas valdyti su išoriniu laikmačiu, atskiru valdymo pultu ar kitu įrenginiu, kuris gali automatiškai įjungti prietaisą.
• Prieš priežiūros darbus reikia visada atjungti prietaisą nuo elektros šaltinio.
• Atjungiant maitinimo kabelį, reikia visada ištraukti jį iš lizdo, laikant už kištuko. Niekada negalima atjungti maitinimo kabelio, traukiant už kabelio, nes taip galima sugadinti kištuką arba kabelį, kraštutiniais atvejais gali netgi sukelti mirtiną elektros šoką.
• Prietaisas turi būti reguliariai valomas pagal rekomendacijas, aprašytas dalyje: Prietaiso valymas ir priežiūra.
• Prietaisas turi būti reguliariai valomas pagal rekomendacijas.

aprašytas dalyje: Prietaiso valymas ir priežiūra.

- Nedėkite prietaiso arti šilumos šaltinių, liepsnos, elektrinio šildomojo elemento ar ant karštos orkaitės. Nedėkite ant jokio kito prietaiso.

- Šį prietaisą gali naudoti vaikai ne mažiau kaip 8 metų ir fiziškai bei protiškai riboti asmenys bei asmenys, neturintys patirties ir nežinantys prietaiso, jei bus užtikrinta priežiūra ir mokymai apie saugų prietaiso naudojimą, kad būtų suprantama su prekės naudojimu susijusi rizika. Vaikai negali žaisti su prietaisu. Vaikai be priežiūros negali atlikti prietaiso valymo ar priežiūros.

- Būkite itin atsargūs naudojant prietaisą, kai netoliese yra vaikai ar namų gyvūnai. Neleiskite vaikams žaisti su prietaisu.

• Nenaudoti prietaiso netoli degių medžiagų.

- Saugokite prietaisą nuo oro sąlygų poveikio (lietaus, saulės ir pan.) bei nenaudokite padidintos drėgmės sąlygomis (vonios kambarys, drėgni vasarnamiai).

- Periodiškai tikrinkite maitinimo kabelio būklę. Jei neatskiriamas maitinimo kabelis bus pažeistas, jis turi būti pakeistas gamintojo, specializuotame servise arba kvalifikuoto asmens, siekiant išvengti pavojaus. Nenaudokite prietaiso su sugadintu maitinimo kabeliu, kištuku arba jei jis buvo numestas ar pažeistas kokiu nors kitu būdu arba veikia netinkamai. Netaisykite prietaiso savarankiškai, nes tai gali sukelti elektros šoką. Sugadintą prietaisą atiduokite į atitinkamą servisą patikrinimui arba taisymui. Visi taisymai gali būti atliekami tik autorizuotuose servisuose.

- Netinkamai atliktas taisymas gali sukelti vartotojui rimtą pavojų.

- Reguliariai valykite prietaiso įleidimo ir išleidimo groteles.

Neuždenkite paties prietaiso, prietaiso ventiliacijos grotelių, nedėkite ant prietaiso jokių daiktų.

• Nenaudokite prietaiso šalia tirpiklių, dažų, insekticidų ar kitų cheminių medžiagų.
• Nestatykite ir nenaudokite prietaiso tiesiogiai vandens veikiamose vietose, pvz., netoli dušo, vonios, praustuvo ir kt.
• Nekreipkite prietaiso, jei vandens bake gali būti vandens.
• Prietaisą statykite ant ne mažesnei kaip 40 kg apkrovai atsparaus paviršiaus. • Nenaudokite prietaiso mažesnėse nei 2 patalpose.10m
• Nedėkite jokių daiktų į prietaiso įleidimo ar išleidimo groteles.
• Nekreipkite oro srauto tiesiogiai į gyvūnus ar augalus.
• Oro kondicionieriaus surinktas vanduo nėra tinkamas vartoti (vanduo yra žymiai demineralizuotas). Jis turėtų būti išleistas į nuotėkas.
• Prietaisas gali veikti 5-35°C aplinkos temperatūros diapazone.
• Prieš pirmą panaudojimą pašalinkite visus apsauginius elementus, pvz., kartonus, foliją, putų polistireną.
• Transportavę prietaisą arba, jei jis buvo perkreiptas (jis nebuvo vertikalioje padėtyje), palaukite mažiausiai 3 valandas prieš pradedant eksploatuoti.

CE

Deklaracija

Šiuo Blaupunkt Competence Center 2N-Everpol Sp. z o.o. deklaruoja, kad šis įrenginys atitinka Direktyvos 2014/53/ES reikalavimus ir kitas atitinkamas nuostatas. Visą atitikties deklaraciją galite rasti interneto svetainėje www.blaupunkt.com gaminio skyriuje.

Atsakingas subjektas 2N-Everpol Sp. z o.o.

Jei prietaise yra perbrauktos šiukšliadėžės ženklas, reiškia tai, kad produktas apimtas 2012/19/EU direktyva. Reikia susipažinti su vietiniais reikalavimais dėl elektros ir elektronikos atliekų surinkimo. Reikia veikti pagal vietines taisykles. Nemeskite šio produkto kartu su kitomis namų apyvokos šiukšlėmis. Teisingas senų produktų šalinimas leidžia išvengti galimų neigiamų pasekmių aplinkai ir žmonių sveikatai.

Informacija dėl aplinkos apsaugos

Pakuotėje yra tik reikalingiausi elementai. Stengiamasi, kad trys sudėtinės pakuotės medžiagos būtų lengvai išskiriamos: kartonas (dėžutė), polistirolo putos (apsaugos viduje) ir polietilenas (krepšeliai, apsauginis lakštas). Prietaisas pagamintas iš medžiagų, kurias galima perdirbti ir vėl panaudoti po jų demontavimo specializuotose įmonėse. Laikykitės vietinių taisyklių dėl pakavimo medžiagų, panaudotų baterijų ir nereikalingų įrenginių šalinimo.

Produktas pagamintas iš aukštos kokybės medžiagų ir komponentų, kuriuos galima perdirbti ir vėl panaudoti.

TECHNINIAI DUOMENYS

Šildymo pajėgumas: 3220W

Aukštas energijos vartojimo efektyvumas, EER 2.6, energijos klasė A

Öhuvool: 390 m³/h

Kuivatamise töhusus: 1.8 l/h

Maksimaalne müratase LPA: 56 dB, LWA: 65 dB

Maksimalus garavimo slėgis: 3.2 MPa

WiFi perdavimo dažnių diapazonas: 2.400–2.4835 GHz

WiFi perdavimo galia: ≤ 17.5 dBm

VALDYMO SKYDELIO APRAŠYMAS

1. Valdymo skydas 1.1 Jungiklis (POWER) 1.2 Darbo réžimo keitimo mygtukas (MODE) 1.3 Darbo režimo indikatorius 1.4 Naktinio režimo mygtukas (NIGHT MODE) 1.5 Mažinimo mygtukas (temperatūros arba laikmačio laiko) 1.6 Mygtukas SWING – automatinis svyruojantis oro krypties keitimas 1.7 Oro kiekio reguliavimo mygtukas (SPEED) 1.8 Ventiliatoriaus greičio ir „WiFi“ tinklo indikatoriai

1.9 Laikmačio nustatymo mygtukas 1.10 Didinimo mygtukas (temperatūros arba laikmačio laiko) 1.11 Ekranas 2. Pūtimas 3. Priekinis skydas 4. Oro jsiurbimo grotelès su filtru 5. Rankenos 6. Oro išleidimo anga 7. Vandens nutekėjimas su kamščiu 8. Ratukai

IRENGIMO PARUOŠIMAS

Oro kondicionieriui reikia išleisti orą už vėsinamos patalpos. Norėdami tai padaryti, prijunkite ištraukiamojo oro vamzdį prie įrenginio, o kitą jo galą nukreipkite į lauką pro atlenkiamą langą arba tam tikslui paruoštas vėdinimo groteles. Įsitikinkite, kad išleidimo vamzdis būtų kuo trumpesnis.

Išleidimo vamzdis įkaista ir šiluma lieka patalpoje. Jei reikia naudoti ilgesnį šilumos šalinimo vamzdį, patartina naudoti izoliaciją, pavyzdžiui, vamzdį aptraukti vata arba polistirenu.

Oro kondicionieriui paprastai nereikia kondensato nutekėjimo vamzdžio. Jei oro drėgnumas labai didelis arba norite sausinti patalpoje esantį orą, gali būti rekomenduojamas šis sprendimas. Vanduo turi būti išleidžiamas per žarną į kanalizaciją ir nuleidžiamas į nuotekų sistemą. Vanduo bus stipriai demineralizuotas ir netinkamas gerti ar laistyti augalus.

lrenkite oro kondicionierių tokioje vietoje, kad oro srautas nebūtų užblokuotas. Aplink oro kondicionierių turi būti palikta bent 50 cm laisvos erdvės. Ypatingą dėmesį skirkite užuolaidoms ir kitiems tekstilės gaminiams, kad jie nevaržytų oro srauto. Nejrenkite oro kondicionieriaus šalia šilumos šaltinių, tiesioginiuose saulės spinduliuose, vietose, kuriose gali būti vibracijos ir smūgių, dulkėtose patalpose, balduose, kurie riboja oro srautą, ir ant nelygių paviršių.

Irenkite oro išleidimo vamzdį. Prijunkite vamzdį prie jungties. Kitame gale prisukite tvirtinimo elementą prie lango sandariklio.

Įkiškite išleidimo vamzdį į langą ir ištieskite taip, kad jis pasiektų oro kondicionierių. Venkite vamzdžio susisukimų ir išlinkimų. Sumažėjus oro srautui, sumažės įrenginio efektyvumas.

1. Prijunkite įrenginį prie maitinimo šaltinio.
2. Įjunkite įrenginį maitinimo jungikliu POWER (1.1).
3. Paspausdami MODE pasirinkimo mygtuką (1.2), pasirinkite įrenginio darbo režimą: vėsinimas, oro sausinimas, ventiliatorius arba šildymas.
4. Norėdami reguliuoti oro srauto kryptį, įjunkite ventiliatoriaus funkciją SWING paspausdami svyravimo mygtuką (1.6) ir vėl ją išjunkite paspausdami mygtuką, kai grotelės yra numatytoje padėtyje.
5. Nustatykite numatomą temperatūrą rodyklių į viršų ir į apačią mygtukais (1.10, 1.5).
6. Pūtimo jėgą galima keisti paspaudžiant pūtimo greičio valdymo mygtuką SPEED (1.7).
7. Laikmačio funkcija:

Įjungus laikmačio režimą, kai įrenginys yra išjungtas, nustatomas valandų skaičius, po kurio įrenginys įsijungs.

Įjungus laikmačio režimą, kai įrenginys yra įjungtas, praėjus nustatytam valandų skaičiui, po kurio įrenginys išsijungs.

Paspaudus laikmačio mygtuką (1.9), laikmačio laikas nustatomas rodyklių į viršų ir į apačią mygtukais (1.10, 1.5).

Nustačius laikmačio funkciją, įrenginys pereis į išjungimo/įjungimo laikmačio režimą. Šiuo režimu įrenginys veiks pagal pasirinktą nustatymą.

Norėdami išjungti laikmatį, nustatykite laikmačio reikšmę 00 arba paspauskite jungiklį POWER (1.1).

Įjungus šį režimą, po 1 valandos įrenginys pakels tikslinę temperatūrą vienu laipsniu, o po kitos valandos - dar vienu laipsniu.

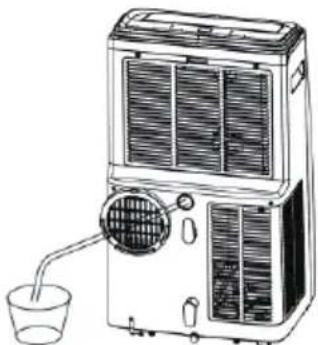

1. PASTABA: oro kondicionierius turi automatinio atitirpinimo funkciją. Jei įjungtas automatinio atitirpinimo režimas, veiks ventiliatorius ir mirksės įjungimo indikatorius. Baigus atitirpinimo procesą, oro kondicionierius vėl pradės veikti.
2. Jei kondensato dėklas perpildomas, įrenginys nustos veikti. Atjunkite įrenginį nuo maitinimo šaltinio ir padėkite indą po vandens nutekėjimo anga. Atidarykite kištuką ir palaukite, kol vanduo ištekės. Tada užkimškite nutekamąjį vamzdį. Atliekant šią operaciją prietaiso smarkiai nelenkite, nes iš kondensato dėklo gali išsilieti vanduo.
3. Galima prijungti kondensato nutekėjimo vamzdį. Jį reikia prijungti prie viršutinio drenažo ir užtikrinti, kad vamzdis tolygiai nusileistų išorinio indo arba drenažo grotelių link.

Norėdami prijungti įrenginį prie vietinio „Wi-Fi“ tinklo, turite iš naujo nustatyti „Wi-Fi“ ryšio nustatymą. Įrenginys turi būti miego režime. Paspauskite mygtukus TIMER ir palaikykite maždaug 5 sekundes. „Wi-Fi“ indikatorius greitai mirksės, įrenginys paruoštas paieškai. DĖMESIO: įrenginys veikia tik su 2,4 GHz belaidžiais tinklais. Tinklas turėtų naudoti WPA2-PSK šifravimą ir AES protokolą.

PROGRAMĖLĖS SUJUNGIMAS SU ĮRENGINIU PER „WI-FI“ IR „BLUETOOTH“

Paleidę programą, paspauskite mygtuką „pridėti įrenginį”. Po maždaug 15 sekundžių įrenginys turi būti aptiktas. Norėdami tęsti prijungimą, paspauskite mygtuką. Pasirinkite galimą „Wi-Fi“ tinklą ir įveskite atitinkamą slaptažodį. Norėdami tęsti paspauskite mygtuką. Po kurio laiko turėtumėte pamatyti pranešimą, kad įrenginys tinkamai prijungtas.

PROGRAMĖLĖS SUJUNGIMAS SU ĮRENGINIU PER „WI-FI“

Paleidę programą, paspauskite mygtuką „pridėti įrenginį”. Skyriuje „Pridėti rankiniu būdu“ pasirinkite gaminių grupę „maži prietaisai...“, o tada - „oro kondicionierius“. Pasirinkite prieinamą „Wi-Fi“ tinklą ir įveskite atitinkamą slaptažodį. Programėlė turėtų atsijungti nuo dabartinio „Wi-Fi“ tinklo, prisijungti prie įrenginio ir pateikti konfigūracijos parametrus. Programėlė turėtų grįžti į ankstesnį tinklą. Po kurio laiko turėtumėte pamatyti pranešimą, kad įrenginys tinkamai prijungtas.

Prieš pradedant prietaiso valymą, įsitikinkite, kad jis atjungtas nuo maitinimo ir visiškai ataušęs.

Įleidimo ir išleidimo angos turi būti laikomos be dulkių. Prietaisą švelniai nuvalykite sudrėkintu skudurėliu ir po to nušluostykite sausai.

Vandens baką reikia reguliariai valyti kempine su indų plovimo skysčiu, po to nuplauti ir nušluostyti sausai.

Oro filtras turi būti reguliariai valomas.
