ACP616H - Kliimaseade BLAUPUNKT - Tasuta kasutusjuhend

Toote tüüp	Kaasaskantav õhukonditsioneer
Bränd	Blaupunkt
Mudel	ACP616H
Jahutusvõimsus	12000 BTU/h
Toiteallikas	220-240 V, 50 Hz
Võimsustarve (jahutus)	1100 W
Õhuvoolukiirus	400 m³/h
Niiskuse eemaldamise võimsus	1.5 L/h
Müratase (jahutus)	52 dB(A)
Külmutusagens	R-290
Mõõdud (W x D x H)	430 x 350 x 700 mm
Kaal	28 kg
Funktsioonid	Jahutus, Ventilaator, Kuivatus, Auto, Unerežiim
Pult	Jah, kaasas
Taimer	24-tunnine programmeeritav
Õhufilter	Pestav, korduvkasutatav
Hooldus	Puhasta filtrit iga 2 nädala tagant
Ohutusfunktsioonid	Ülekuumenemiskaitse, automaatne taaskäivitus
Varuosad	Filter, pult, väljalaskevoolik
Paigaldus	Vabaltseisev aknakomplektiga

Korduma kippuvad küsimused - ACP616H BLAUPUNKT

Kuidas paigaldada ACP616H õhukonditsioneer?

Asetage seade akna lähedale, kinnitage väljalaskevoolik ja aknakomplekt ning ühendage maandatud pistikupessa. Üksikasjalikud juhised leiate käsiraamatust.

Mida teeb 'Auto' režiim?

Auto režiim reguleerib automaatselt ventilaatori kiirust ja temperatuuri, et säilitada seatud mugavustase, lülitudes vastavalt vajadusele jahutuse ja ventilaatori vahel.

Kui sageli peaksin õhufiltrit puhastama?

Puhastage õhufiltrit iga kahe nädala tagant intensiivse kasutamise korral. Määrdunud filter vähendab efektiivsust ja õhuvoolu.

Miks seade ei jahuta korralikult?

Kontrollige, kas filter on määrdunud, väljalaskevoolik on ummistunud või paindunud, või ruum on BTU võimsuse jaoks liiga suur. Veenduge, et uksed ja aknad on suletud.

Kas ma saan õhukonditsioneeri kasutada aknata ruumis?

Ei, seade vajab akent või avaust, et soe õhk välja juhtida. Vastasel juhul ei jahuta see tõhusalt.

Mida teeb 'Sleep' (une) režiim?

Une režiim tõstab temperatuuri esimese kahe tunni jooksul järk-järgult 1°C võrra tunnis, vähendades müra ja energiatarbimist magamise ajal.

Kuidas puldiga kasutada?

Suunake pult seadme vastuvõtja poole, vajutage soovitud nuppu (toide, režiim, temperatuur jne). Veenduge, et patareid on paigaldatud ja mitte tühjad.

Mida tähendab veakood 'E1'?

Veakood E1 näitab toatemperatuuri anduri riket. Ühendage seade lahti, oodake viis minutit ja ühendage uuesti. Kui probleem püsib, võtke ühendust toega.

Kas ma võin seadet järelevalveta töötada jätta?

Jah, seade on ette nähtud pidevaks tööks koos ohutusfunktsioonidega nagu ülekuumenemiskaitse. Kontrollige aga regulaarselt filtreid.

Kust leian varuosasid?

Võtke ühendust Blaupunkt klienditeeninduse või volitatud edasimüüjatega. Tavalised osad nagu filtrid ja puldid on saadaval veebis või kaubamärgi kaudu.

KASUTUSJUHEND ACP616H BLAUPUNKT

Jahutusvõimsus: 4700 W / 16k BTU

Kõrge energiatõhusus, EER 2.6, energiaklass A

Öhuvool: 390 m³/h

Kuivatamise töhusus: 1.9 l/h

Maksimaalne müratase LPA: 56 dB, LWA: 65 dB

Nimivõimsus (energiatarbimine): 1712 W

Toiteallikas: 220-240V\~50Hz

Maksimalus kondensacinis slègis: 0.7 Mpa

Caution: risk of fire
Tähelepanu: HOTATUS
Selgitus:
See sümbol tähendab, et seadmes on kergestisüttiv külmutusaine. Külmutusaine lekke ja selle välise süüteallikaga kokkupuute korral esineb tulekahju oht.

• Seade tuleb hoiustada püsivalt põleva avatud tuleta (näiteks töötava gaasipliidiga) ja süttimisallikateta (näiteks töötava elektriradiaatoriga) ruumis.
• Seade tuleb hoiustada mehhaaniliste vigastuste esinemist vältival viisil. Mitte läbi torgata ega tule toimevaldkonda jätta.
• Iga külmutusaine ringvoolu hoolduses või sellesse sekkuvates töödes osalev isik peab omama akrediteeritud organisatsiooni poolt väljastatud kehtivat tunnistust, mis kinnitab tema kvalifikatsiooni külmutusainetega nõuetekohaselt ohutuks ümberkäimiseks. Teenindust tuleb teostada ainult kooskõlas seadme tootja soovitustega. Muu kvalifitseeritud personali abi nõudvad hooldus- ja parandustööd tuleb teostada kergestisüttivate külmutusainete kasutamises päädeva isiku järelevalve all.

- Enne kergestisüttivaid külmutusaineid sisaldavate süsteemide kallal tööde alustamist tuleb süttimise ohu minimeerimiseks kindlasti ohutust kontrollida. Tööde teostamise ajal kergestisüttiva gaasi või aurude juuresoleku ohu minimeerimiseks tuleb töid läbi viia kontrollprotseduuriga kooskõlas. Kogu hooldavat personali ja läheduses töötavaid inimesi teavitatakse teostatavate tööde iseloomust. Vältida tööd suletud ruumides. Töökoha ümbrus tuleb isoleerida. Veenduda, et tingimused tööalas on kergestisüttivate materjalide kontrollimise läbi turvatud. Jahutusgaas võib olla löhnatu.

- Seadmes on määratletud arv gramme jahutusgaasi R290 (vaata andmeplaati).

• R290 on Euroopa keskkonnakaitse direktiivi nõuetele vastav jahutusgaas. Ühtegi jahutusringvoolu osa mitte läbi torgata.

- Seadme paigaldamisel, kasutamisel või säilitamisel ebapiisava ventilatsiooniga kohas tuleb ruum projekteerida nii, et selles ei toimuks, elektriradiaatorite, pliitide või muude süttimisallikate olemasolu korral tulekahju või plahvatusega ohustavat külmutusaine (lekke korral) kogunemist.

- Süttivaid külmutusaineid sisaldavate seadmete transport: vaata transporti puudutavaid eeskirju.

- Varustuse sümbolitega märgistamine: vaata kohalikke eeskirju.

- Süttivaid külmutusaineid sisaldavate seadmete utiliseerimine: vaata riiklike eeskirju.

- Varustuse/seadmete hoiustamine: varustuse hoiustamine peab toimuma kooskõlas tooja juhistega.

- Pakendatud (müümata) varustuse hoiustamine: Hoiustatava varustuse kaitsepakend peab varustuse mehhaanilise

kahjustuse korral kaitsma külmutusaine lekke eest.

• Varustuse koos hoiustavate ühikute maksimaalne arv on määratletud kohalikes eeskirjades.
• Enne seadme kasutamist lugege läbi kasutusjuhend ja järgige selles sisalduvaid juhiseid. Tootja ei vastuta seadme mitteotstarbekohase või ebaõige kasutamise tõttu tekkinud kahjude eest. Hoidke kasutusjuhend alles, et seda oleks võimalik kasutada ka toote hilisema kasutamise käigus.
• Seade on ette nähtud üksnes kodumajapidamises kasutamiseks. Mitte kasutada muul eesmärgil, mis ei vasta seadme otstarbele.
• Seade tuleb ühendada üksnes maandatud toitepesasse, mille andmed vastavad seadme andmesildile märgitud väärtustele.
• Kontrollige, kas köikide seinakontakti ühendatud seadmete poolt kasutatud voolutarve ei ületa kaitsme maksimaalset koormust.
• Kui kasutate pikendusjuhet, tuleb kontrollida, kas pikendusjuhtmega ühendatud seadme koguvool ei ületa pikendusjuhtme koormuse parameetreid. Pikendusjuhtme kaabel tuleb juhtida nii, et vältida selle juhuslikku tömbamist ja selle taha komistamist.
• Kontrollige, kas pikendusjuhe on maandatud, 3-sooneline ja varustatud maanduspoldiga pesaga.
  • Vältige seadme toitejuhtme rippumist üle laua või riiulite servade ja selle kokkupuudet kuumade pindadega.
• Seade ei ole ette nähtud juhtimiseks välise viitlüliti, eraldi kaugjuhtimispuldi või muu seadme abil, mis võib seadme automaatselt välja lülitada.
• Enne hooldustööde alustamist tuleb alati seade toitevõrgust välja võtta.

- Toitekaabli eemaldamisel seinakontaktist tuleb seda alati tömmata pistikust. Ärge võtke toitejuhet kunagi pesast kaablist tömmates, kuna pistik või juhe võib saada kahjustada, äärmisel juhul võib see põhjustada isegi surmaga lõppevat elektrilööki.

- Ärge jätke toitepesasse sisselülitatud seadet järelevalveta.

- Seadet tuleb regulaarselt puhastada vastavalt punktis „Seadme puhastamine ja hooldus“ kirjeldatud juhistele.

- Ärge pange seadet soojusallikate, leekide, elektriliste kütteelementide või kuuma ahju lähedale. Ärge pange seda mistahes muu seadme peale.

- Seda seadet tohivad kasutada lapsed alates 8. eluaastast ning piiratud füüsiliste ning vaimsete võimetega või vastavate kogemuste ja teadmisteta isikud juhul, kui nad tegutsevad järelevalve all või neid on juhendatud seadme ohutu kasutamise osas ja nad mõistavad sellega seotud ohtusid. Lapsed ei tohi seadmega mängida. Lapsed ei tohi seadet järelevalveta puhastada ega hooldada.

- Olge eriti ettevaatlikud seadme kasutamisel, kui selle läheduses viibivad lapsed või koduloomad. Ärge laske lapsi seadmega mängida.

- Ärge kasutage seadet kergestisüttivate materjalide läheduses.

- Ärge jätke seadet ilmastikutingimuste möju kätte (vihm, päike, etc.) ning ärge kasutage seda körgema niiskusastmega tingimustes (vannitoad, niisked suveelamud).

- Kontrollige toitejuhtme seisundit regulaarselt. Juhul, kui seadmega integreeritud toitejuhe on vigastada saanud, tuleb see välja vahetada tootja poolt või spetsiaalses remonditöökojas või kvalifitseeritud isiku poolt ohu

vältimise eesmärgil.

- Ärge kasutage vigastatud toitejuhtmega, pistikuga seadet või seadet, mis on maha kukkunud või mistahes muul viisil vigastada saanud ega tööta korrektselt. Ärge parandage seadet omavoliliselt, kuna see võib põhjustada elektrilöögi ohtu. Kahjustatud seade tuleb viia vastavasse teeninduspunkti selle kontrollimise või remondi otstarbel.

- Mistahes parandustöid on lubatud teostada üksnes volitatud teeninduspunktides. Ebakorrektselt tehtud parandus vöib kujutada endast kasutajale tõsist ohtu.

- Kasutage ainult seadme originaaltarvikuid või tootja poolt soovitatud tarvikuid. Tarvikute kasutamine, mida tootja ei soovita, võib põhjustada seadme kahjustumist ja ohustada kasutamisohutust.

- Seadme sisse- ja väljavoolu vöresid tuleb puhastada korrapäraselt.

- Seadet mitte katta, seadme ventilatsioonivõresid mitte varjata, seadmele esemeid mitte asetada.

- Mitte kasutada seadet lahustite, värvide, putukatõrjevahendite ja muude keemiliste vahendite läheduses.

- Seadet mitte hoida ega kasutada veega vahetule kokkupuutele allutatud kohtades, nagu duši, vanni, valamu, jne läheduses.

- Seadet mitte kallutada, kui veepaagis peaks veel vett olema.

- Asetada seade pinnale, mis kannatab vähemalt 40kg raskust survet.

- Ruumides, mis on väiksemad kui 13m ^2 , seadet mitte kasutada.

- Öhuvoolu sisselaske või väljalaske võredesse esemeid mitte asetada.

- Ôhuvoolu vahetult loomade või taimede poole mitte

suunata.

- Kliimaseade kogutud vesi ei ole joodav (vesi on olulisel määral demineraliseeritud). See tuleb suunata kanalisatsiooni.

- Seade võib töötada keskkonna temperatuurivahemikus: 5-35°C.

- Körvaldada enne esimest kasutust köik papist, kilest või stüroplastist kaitseelemendid.

- Peale seadme transportimist või juhul kui see on ümber pööratud (ei asetsenud püstasendis) tuleb enne käivitamist vähemalt 3 tundi oodata.

CE

Deklaratsioon

Blaupunkt Competence Center 2N-Everpol Sp. z o.o. teavitab käesolevaga, et seade vastab direktiivi 2014/53 / EL nõuetele ja selle muudele asjakohastele sätetele.

Täielik vastavusdeklaratsioon asüb leheküljel www.blaupunkt.com toote järjehoidjas.

Vastutav ettevõte: 2N-Everpol Sp. z o.o.

Puławska 403A, 02-801 Varssavi, Poola

Telefon: [phone], e-mail: [e-mail]

Juhul, kui seadmel on läbikriipsutatud prügikasti sümbol, tähendab see, et toode on kooskõlas Euroopa direktiivi 2012/19/EU sätetega. Tutvuge elektri- ja elektroonikaseadmete jäätmete kohaliku kogumissüsteemi nõuetega. Tuleb tegutseda vastavalt kohalikele eeskirjadele. Antud toodet ei tohi kõrvaldada koos olmeprügiga. Kasutatud toote nõuetekohane utiliseerimine aitab välistada selle kahjulikku toimet keskkonnale ja inimtervisele.

Teave keskkonnakaitse kohta

Pakend sisaldab üksnes hädavajalikke elemente. Oleme teinud köik meist söltuva, et kolme pakendi koostisesse kuuluvat materjali: pappi (karp), vahtpolüstüreeni (sisekaitsed) ja polüetüleeni (kotid, katteleht) oleks lihtne eraldada. Seade on toodetud uuesti ringlussevõetavatest materjalidest, mida võib taaskasutada pärast nende lahtivõtmist professionaalse firma poolt. Järgige pakendimaterjalide, kasutatud akude ja seadmete utiliseerimist puudutavaid kohalikke eeskirju.

Toode on valmistatud kvaliteetsetest materjalidest ja komponentidest, mida on võimalik uuesti ringlusse võtta ja taaskasutada.

TEHNILISED ANDMED

Jahutusvõimsus: 4700 W / 16k BTU

Küttevõimsus: 3280W

Körge energiatõhusus, EER 2.6, energiaklass A

Öhuvool: 450 m³/h

Kuivatamise töhusus: 1.9 l/h

Maksimaalne müratase LPA: 56 dB, LWA: 65 dB

Nimivõimsus (energiatarbimine): 1712 W

Toiteallikas: 220-240V\~50Hz

Maks. küllastunud auru rõhk: 0.7 Mpa

Maks. aurutusröhk: 3.2 MPa

WiFi saatja sagedusvahemik: 2.400 kuni 2.4835 Ghz

WiFi saatja võimsus: ≤ 17.5 dBm

JUHTPANEELI KIRJELDUS

1. Juhtpaneel

1.1 Lüliti (POWER)

1.2 Töörežiimi (MODE) muutmise nupp

1.3 Töörežiimi näidik

1.4 Öörežiimi (NIGHT MODE) nupp

1.5 Vähendamise nupp (temperatuuri või taimeri aja)

1.6 Nupp SWING - öhuvoolu suuna automaatne vönkuv muutus

1.7 Öhuvoolu tugevuse reguleerimise nupp (SPEED)

1.8 Ventilaatori töö kiiruse ja WiFi vörgu näitajad

1.9 Taimeri seadete nupp

1.10 Suurendamise nupp (temperatuuri või taimeri aja)

1.11 Ekraan

1. Ôhuvool

2. Esipaneel

3. Ōhu sisselaskeava võre koos filtriga

4. Käepidemed

5. Ōhu väljavool

6. Vee äravool koos korgiga

7. Ratas

SEADME TÖÖKS ETTEVALMISTAMINE

Kliimaseade nõuab jahutatavast ruumist õhu välja suunamist. Selleks tuleb õhu väljalasketoru ühendada seadmega, suunata selle teine ots läbi kallutatava akna või selleks ettevalmistatud ventilatsioonivõre välja. Pöörata tähelepanu sellele, et väljalasketoru oleks võimalikult lühike. Väljalasketoru soojeneb ja soojus jääb tuppa. Pikema väljalasketoru kasutamise vajaduse korral on soovitav kasutada isolatsiooni, nagu toru villa või polüstüreeniga katmist.

Kliimaseade kondensaadi äravoolutoru tavaliselt ei vaja. Kui öhuniiskus on väga kõrge või ruumi öhu kuivatamise soovi korral võib see lahendus soovitatav olla. Vesi tuleb vooliku abil kanalisatsiooni suunata. Vesi on tugevalt demineraliseeritud ja joogiks ega taimede kastmiseks ei sobi.

Asetada kliimaseade kohta, kus öhuvool ei ole takistatud. Kliimaseadme ümber peab jääma vähemalt 50 cm vaba ruumi. Pöörata erilist tähelepanu kardinatele ja muudele tekstiilidele, et need öhuvoolu ei piiraks. Mitte asetada kliimaseadet soojusallikate lähedusse, otsese päikesevalguse kätte, vibratsioonile ja põrutustele allutatud kohtadesse, tolmunud ruumidesse, öhuvoolu piiravale mööblile ning ebatasastele pindadele.

Paigaldada öhu väljalasketoru. Ühendada toru konnektoriga. Selle teisele otsale keerata aknatihendile kinnitus.

Asetada väljavoolutoru aknasse ja tömmata kliimaseadmeni jõudmiseni välja. Vältida toru painutamist ja murdmist. Öhu läbivoolu vähenemine toob kaasa seadme jõudluse languse.

SEADME KASUTAMINE

1. Ühendada seade toiteallikaga.
2. Lülitada seade sisse lülitinupuga POWER (1.1)
3. Valida režiimi valiku nuppu MODE (1.2) vajutades jahutamise, kuivatamise, ventilaatori või kütmise vahel seadme töörežiim.
4. Öhuvoolu suuna seadmiseks käivitada vönkenuppu (1.6) vajutades vönkefunktsioon SWING ja kui vöre on soovitud asendis, lülitada see nuppu vajutades uuesti välja.
5. Soovitav temperatuur määrata üles ja alla noolenuppudega (1.10, 1.5).

6. Puhumisjõudu saab muuta, vajutades puhumise reguleerimise nuppu SPEED (1.7).

7. Taimeri funktsioon:

Väljalülitatud seadme korral režiimi TIMER sisselülitamine määrab tundide arvu, mille järel seade sisse lülitub.

Sisselülitatud seadme korral režiimi TIMER sisselülitamine määrab tundide arvu, mille järel seade välja lülitub.

Taimeri aeg määratakse pärast taimeri nupu (1.9) vajutamist üles ja alla noolenuppudega (1.10, 1.5).

Pärast funktsiooni TIMER seadistamist lülitub seade taimeri välja-/sisse lülitamise režiimi. Selles režiimis töötab seade vastavalt valitud seadistusele.

Taimeri väljalülitamiseks seada taimeri väärtuseks 00 või vajutada lülitit POWER (1.1).

1. Öörežiimi funktsioon:

Pärast selle režiimi käivitamist töstab seade sihttemperatuuri 1 tunni pärast ühe kraadi võrra ja järgmise tunni pärast veel ühe kraadi võrra.

1. MÄRKUS: kliimaseadmel on automaatne sulatusfunktsioon. Automaatse sulatusrežiimi käivitamise korral ventilaator töötab ja sisselülituse näidik vilgub. Kui sulatamise protsess on löppenud, taastab kliimaseade oma töö.

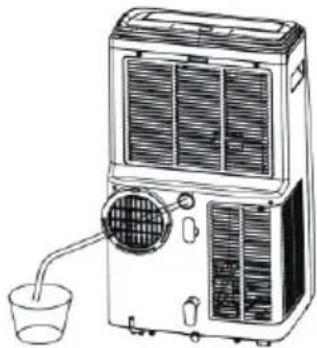

2. Kui kondensaadi tilgakandik üle täitub, peatab seade töötamise. Ühendada seade toiteallikast lahti ja asetada seejärel anum vee äravoolu alla. Avada kork ja oodata, kuni vesi välja voolab. Seejärel sulgeda äravool. Seadet selle toimingu ajal tugevalt mitte kallutada, sest vesi võib tilgakandikust välja voolata.

3. Võimalik ühendada kondensaati ärajuhtiv toru. See tuleb ühendada ülemise äravooluga ja tagada toru ühtlane kalle välise anuma või äravooluvõre suunas.

Seadme ühendamiseks kohaliku WiFi-võrguga tuleb lähtestada WiFi-ühenduse seadistus. Seade peab olema ooterežiimis. Vajutada nuppe „TIMER“ ja hoida neid umbes 5 sekundit all. WiFi valgusdiood hakkab kiiresti vilkuma, seade on otsinguks valmis. TÄHELEPANU: seade töötab ainult 2,4 GHz juhtmevabade võrkudega. Võrk peaks kasutama WPA2-PSK krüpteerimist ja AES-protokolli.

RAKENDUSE ÜHENDAMINE SEADMEGA WIFI JA BLUETOOTHI ABIL

Pärast rakenduse käivitamist vajutada nuppu „lisa seade“. Umbes 15 sekundi pärast peaks seade olema tuvastatud. Vajutada lisamise jätkamiseks nuppu. Valida vaba WiFi-võrk ja sisestada sobiv parool. Vajutada jätkamiseks nuppu. Hetke pärast peaks ilmuma teade, et seade on lisatud öigesti.

RAKENDUSE ÜHENDAMINE SEADMEGA WIFI ABIL

Pärast rakenduse käivitamist vajutada nuppu „lisa seade“. Valida jaotises „Käsitsi lisamine“ tooterühm „väike seadmed...“ ja seejärel toode „kliimaseade“. Valida seejärel saadaolev WiFi-vörk ja sisestada sobiv parool. Rakendus peaks ühenduse praeguse WiFi-vörguga katkestama, seadmega ühenduma ja konfiguratsiooniparameetrid edastama. Rakendus peaks eelmisse vörku naasma. Hetke pärast peaks ilmuma teade, et seade on edukalt lisatud.

Enne toote puhastamise juurde asumist veenduda, et seade on vooluvörgust lahti ühendatud ja täielikult jahtunud.

Sisse- ja väljavoolu avad tuleb hoida tolmust puhtana. Seade tömmata üle kergelt niisutatud lapiga ja pühkida see seejärel kuivaks.

Veepaaki tuleb korrapäraselt küürida nõudepesuvedeliku lisaga käsnaga, seejärel loputada ja kuivaks pühkida.

Öhufiltrit tuleb puhastada korrapäraselt.
