ACP614 - Kliimaseade BLAUPUNKT - Tasuta kasutusjuhend

Toote tüüp	Kaasaskantav õhukonditsioneer
Bränd	Blaupunkt
Mudel	ACP614
Jahutusvõimsus	4100 W (14 000 BTU)
Energiatõhususe klass	A (EER 2,6)
Õhuvool	410 m³/h
Kuivatamisvõimsus	1,8 L/h
Müratase (helirõhk / helivõimsus)	56 dB(A) / 65 dB(A)
Nimivõimsustarve	1560 W
Toiteallikas	220-240 V~ 50 Hz
Külmutusagensi tüüp	R290 (tuleohtlik, kogus andmesildil)
WiFi ühenduvus	2,4 GHz, 802.11 b/g/n, WPA2-PSK
Töötemperatuuri vahemik	5 °C kuni 35 °C
Taimeri funktsioon	Jah (automaatne sisse/välja, kuni 24 tundi)
Öörežiim	Jah (järkjärguline temperatuuri tõus)
Õõtsumine (pöörlemine)	Jah (automaatne horisontaalne luugi liikumine)
Ventilaatori kiirused	Mitu (valitav SPEED nupuga)
Õhufilter	Pestav, puhasta regulaarselt
Veepaagi maht	Sisseehitatud paak ülevoolukaitsega; ka pideva äravoolu võimalus
Mõõtmed (ligikaudsed)	700 x 350 x 450 mm (kõrgus x laius x sügavus)
Kaal (ligikaudne)	30 kg
Ohutusfunktsioonid	Automaatne sulatus, ülevoolu sulgemine, tuleohtliku külmutusagensi ettevaatusabinõud
Garantii	Tootja standardgarantii (kontrollige kohalikke eeskirju)

Korduma kippuvad küsimused - ACP614 BLAUPUNKT

Kuidas paigaldada väljalaskevoolik?

Ühendage väljalaskevoolik õhukonditsioneeriga ja suunake teine ots läbi akna või seinaventiili välja. Hoidke voolik võimalikult lühike ja sirge, et vältida õhuvoolu vähenemist. Kasutage kaasasolevat aknatihendikomplekti tihedaks istuvuseks.

Mida teha, kui seade ei jahuta korralikult?

Veenduge, et väljalaskevoolik on korralikult välja juhitud ega ole ummistunud. Puhastage õhufilter. Kontrollige, et ruumi suurus sobib jahutusvõimsusega (4100W katab umbes 25-35 m²). Samuti veenduge, et seatud temperatuur on toatemperatuurist madalam.

Kuidas ühendada õhukonditsioneer WiFi-ga?

Esmalt lähtestage WiFi, hoides 'TIMER' nuppu 5 sekundit all, kuni WiFi LED vilgub kiiresti (toetatud on ainult 2,4 GHz võrgud, kasutades WPA2-PSK krüptimist). Seejärel kasutage rakendust: vajutage 'lisa seade', valige seade, valige oma WiFi võrk ja sisestage parool. Rakendus juhendab teid.

Mida teeb 'Öörežiim'?

Öörežiim tõstab järk-järgult seatud temperatuuri 1°C võrra pärast esimest tundi ja veel 1°C võrra pärast teist tundi. See vähendab energiatarbimist ja müra magamise ajal.

Kui tihti peaksin õhufiltrit puhastama?

Puhastage õhufiltrit iga kahe nädala tagant tavalise kasutuse korral. Sagedamini, kui õhk on tolmune. Eemaldage filter sisselaskerestist, peske seda pehme pesuvahendi ja veega, laske täielikult kuivada enne uuesti paigaldamist.

Seadest lekib vett – mis viga?

Veepaak võib olla täis. Tühjendage kondensaadipaak äravoolukorgi kaudu. Niisketes tingimustes ühendage pidev äravooluvoolik ülemisse äravooluavasse. Veenduge, et voolik kaldub allapoole korralikuks äravooluks.

Kas ma saan selle õhukonditsioneeriga kasutada pikendusjuhet?

Seda ei soovitata. Vajadusel kasutage rasket pikendusjuhet, mis on mõeldud vähemalt 15A ja millel on maandatud pistik. Veenduge, et koguvõimsustarve ei ületa juhtme nimiväärtust. Siiski eelistatakse otsest seinakontakti.

Seade peatub ja toiteindikaator vilgub – mida see tähendab?

See tavaliselt viitab sellele, et automaatne sulatusfunktsioon on aktiivne. Seade jätkab normaalset tööd pärast sulatuse lõppemist. Kui vilkumine jätkub, võib olla aktiveerunud ülevoolulüliti – kontrollige veepaaki ja tühjendage liigne vesi.

Kuidas seada taimer automaatseks sisse-/väljalülitamiseks?

Kui seade on välja lülitatud, vajutage TIMER nuppu ja kasutage üles/alla nooli tundide seadmiseks sisselülitamiseni. Kui seade on sisse lülitatud, vajutage TIMERit tundide seadmiseks väljalülitamiseni. Taimeri loendus algab kohe.

Kas külmutusagens R290 on ohtlik?

R290 (propaan) on tuleohtlik. Ärge torgake ega puutuge külmutusagensi ahelat tulega kokku. Seadet peavad paigaldama ja hooldama kvalifitseeritud isikud. Lekke korral ventileerige ruumi koheselt ja vältige süüteallikaid.

KASUTUSJUHEND ACP614 BLAUPUNKT

Jahutusvõimsus: 4100 W / 14k BTU

Körge energiatõhusus, EER 2.6, energiaklass A

Õhuvool: 410 m³/h

Kuivatamise töhusus: 1.8 l/h

Maksimaalne müratase LPA: 56 dB, LWA: 65 dB

Nimivõimsus (energiatarbimine): 1560 W

Toiteallikas: 220-240V\~50Hz

Maksimalus kondensacinis slėgis: 0.7 Mpa

Caution: risk of fire
Tähelepanu: HOTATUS
Selgitus:
See sümbol tähendab, et seadmes on kergestisüttiv külmutusaine. Külmutusaine lekke ja selle välise süüteallikaga kokkupuute korral esineb tulekahju oht.

• Seade tuleb hoiustada püsivalt põleva avatud tuleta (näiteks töötava gaasipliidiga) ja süttimisallikateta (näiteks töötava elektriradiaatoriga) ruumis.
• Seade tuleb hoiustada mehhaaniliste vigastuste esinemist vältival viisil. Mitte läbi torgata ega tule toimevaldkonda jätta.
• Iga külmutusaine ringvoolu hoolduses või sellesse sekkuvates töödes osalev isik peab omama akrediteeritud organisatsiooni poolt väljastatud kehtivat tunnistust, mis kinnitab tema kvalifikatsiooni külmutusainetega nõuetekohaselt ohutuks ümberkäimiseks. Teenindust tuleb teostada ainult kooskõlas seadme tootja soovitustega. Muu kvalifitseeritud personali abi nõudvad hooldus- ja parandustööd tuleb teostada kergestisüttivate külmutusainete kasutamises päädeva isiku järelevalve all.

- Enne kergestisüttivaid külmutusaineid sisaldavate süsteemide kallal tööde alustamist tuleb süttimise ohu minimeerimiseks kindlasti ohutust kontrollida. Tööde teostamise ajal kergestisüttiva gaasi või aurude juuresoleku ohu minimeerimiseks tuleb töid läbi viia kontrollprotseduuriga kooskõlas. Kogu hooldavat personali ja läheduses töötavaid inimesi teavitatakse teostatavate tööde iseloomust. Vältida tööd suletud ruumides. Töökoha ümbrus tuleb isoleerida. Veenduda, et tingimused tööalas on kergestisüttivate materjalide kontrollimise läbi turvatud. Jahutusgaas võib olla löhnatu.

- Seadmes on määratletud arv gramme jahutusgaasi R290 (vaata andmeplaati).

• R290 on Euroopa keskkonnakaitse direktiivi nõuetele vastav jahutusgaas. Ühtegi jahutusringvoolu osa mitte läbi torgata.

- Seadme paigaldamisel, kasutamisel või säilitamisel ebapiisava ventilatsiooniga kohas tuleb ruum projekteerida nii, et selles ei toimuks, elektriradiaatorite, pliitide või muude süttimisallikate olemasolu korral tulekahju või plahvatusega ohustavat külmutusaine (lekke korral) kogunemist.

- Süttivaid külmutusaineid sisaldavate seadmete transport: vaata transporti puudutavaid eeskirju.

- Varustuse sümbolitega märgistamine: vaata kohalikke eeskirju.

- Süttivaid külmutusaineid sisaldavate seadmete utiliseerimine: vaata riiklike eeskirju.

- Varustuse/seadmete hoiustamine: varustuse hoiustamine peab toimuma kooskõlas tooja juhistega.

- Pakendatud (müümata) varustuse hoiustamine: Hoiustatava varustuse kaitsepakend peab varustuse mehhaanilise

kahjustuse korral kaitsma külmutusaine lekke eest.

• Varustuse koos hoiustavate ühikute maksimaalne arv on määratletud kohalikes eeskirjades.
• Enne seadme kasutamist lugege läbi kasutusjuhend ja järgige selles sisalduvaid juhiseid. Tootja ei vastuta seadme mitteotstarbekohase või ebaõige kasutamise tõttu tekkinud kahjude eest. Hoidke kasutusjuhend alles, et seda oleks võimalik kasutada ka toote hilisema kasutamise käigus.
• Seade on ette nähtud üksnes kodumajapidamises kasutamiseks. Mitte kasutada muul eesmärgil, mis ei vasta seadme otstarbele.
• Seade tuleb ühendada üksnes maandatud toitepesasse, mille andmed vastavad seadme andmesildile märgitud väärtustele.
• Kontrollige, kas köikide seinakontakti ühendatud seadmete poolt kasutatud voolutarve ei ületa kaitsme maksimaalset koormust.
• Kui kasutate pikendusjuhet, tuleb kontrollida, kas pikendusjuhtmega ühendatud seadme koguvool ei ületa pikendusjuhtme koormuse parameetreid. Pikendusjuhtme kaabel tuleb juhtida nii, et vältida selle juhuslikku tömbamist ja selle taha komistamist.
• Kontrollige, kas pikendusjuhe on maandatud, 3-sooneline ja varustatud maanduspoldiga pesaga.
  • Vältige seadme toitejuhtme rippumist üle laua või riiulite servade ja selle kokkupuudet kuumade pindadega.
• Seade ei ole ette nähtud juhtimiseks välise viitlüliti, eraldi kaugjuhtimispuldi või muu seadme abil, mis võib seadme automaatselt välja lülitada.
• Enne hooldustööde alustamist tuleb alati seade toitevõrgust välja võtta.

- Toitekaabli eemaldamisel seinakontaktist tuleb seda alati tömmata pistikust. Ärge võtke toitejuhet kunagi pesast kaablist tömmates, kuna pistik või juhe võib saada kahjustada, äärmisel juhul võib see põhjustada isegi surmaga lõppevat elektrilööki.

- Ärge jätke toitepesasse sisselülitatud seadet järelevalveta.

- Seadet tuleb regulaarselt puhastada vastavalt punktis „Seadme puhastamine ja hooldus“ kirjeldatud juhistele.

- Ärge pange seadet soojusallikate, leekide, elektriliste kütteelementide või kuuma ahju lähedale. Ärge pange seda mistahes muu seadme peale.

- Seda seadet tohivad kasutada lapsed alates 8. eluaastast ning piiratud füüsiliste ning vaimsete võimetega või vastavate kogemuste ja teadmisteta isikud juhul, kui nad tegutsevad järelevalve all või neid on juhendatud seadme ohutu kasutamise osas ja nad mõistavad sellega seotud ohtusid. Lapsed ei tohi seadmega mängida. Lapsed ei tohi seadet järelevalveta puhastada ega hooldada.

- Olge eriti ettevaatlikud seadme kasutamisel, kui selle läheduses viibivad lapsed või koduloomad. Ärge laske lapsi seadmega mängida.

- Ärge kasutage seadet kergestisüttivate materjalide läheduses.

- Ärge jätke seadet ilmastikutingimuste möju kätte (vihm, päike, etc.) ning ärge kasutage seda körgema niiskusastmega tingimustes (vannitoad, niisked suveelamud).

- Kontrollige toitejuhtme seisundit regulaarselt. Juhul, kui seadmega integreeritud toitejuhe on vigastada saanud, tuleb see välja vahetada tootja poolt või spetsiaalses remonditöökojas või kvalifitseeritud isiku poolt ohu

vältimise eesmärgil.

- Ärge kasutage vigastatud toitejuhtmega, pistikuga seadet või seadet, mis on maha kukkunud või mistahes muul viisil vigastada saanud ega tööta korrektselt. Ärge parandage seadet omavoliliselt, kuna see võib põhjustada elektrilöögi ohtu. Kahjustatud seade tuleb viia vastavasse teeninduspunkti selle kontrollimise või remondi otstarbel.

- Mistahes parandustöid on lubatud teostada üksnes volitatud teeninduspunktides. Ebakorrektselt tehtud parandus vöib kujutada endast kasutajale tõsist ohtu.

- Kasutage ainult seadme originaaltarvikuid või tootja poolt soovitatud tarvikuid. Tarvikute kasutamine, mida tootja ei soovita, võib põhjustada seadme kahjustumist ja ohustada kasutamisohutust.

- Seadme sisse- ja väljavoolu vöresid tuleb puhastada korrapäraselt.

- Seadet mitte katta, seadme ventilatsioonivõresid mitte varjata, seadmele esemeid mitte asetada.

- Mitte kasutada seadet lahustite, värvide, putukatõrjevahendite ja muude keemiliste vahendite läheduses.

- Seadet mitte hoida ega kasutada veega vahetule kokkupuutele allutatud kohtades, nagu duši, vanni, valamu, jne läheduses.

- Seadet mitte kallutada, kui veepaagis peaks veel vett olema.

- Asetada seade pinnale, mis kannatab vähemalt 40kg raskust survet.

- Ruumides, mis on väiksemad kui 13m ^2 , seadet mitte kasutada.

- Öhuvoolu sisselaske või väljalaske võredesse esemeid mitte asetada.

- Ôhuvoolu vahetult loomade või taimede poole mitte

suunata.

- Kliimaseade kogutud vesi ei ole joodav (vesi on olulisel määral demineraliseeritud). See tuleb suunata kanalisatsiooni.

- Seade võib töötada keskkonna temperatuurivahemikus: 5-35°C.

- Körvaldada enne esimest kasutust köik papist, kilest või stüroplastist kaitseeelemendid.

- Peale seadme transportimist või juhul kui see on ümber pööratud (ei asetsenud püstasendis) tuleb enne käivitamist vähemalt 3 tundi oodata.

CE

Deklaratsioon

Blaupunkt Competence Center 2N-Everpol Sp. z o.o. teavitab käesolevaga, et seade vastab direktiivi 2014/53 / EL nõuetele ja selle muudele asjakohastele sätetele. Täielik vastavusdeklaratsioon asub leheküljel www.blaupunkt.com toote järjehoidjas. Vastutav ettevõte: 2N-Everpol Sp. z o.o. Puławska 403A, 02-801 Varssavi, Poola Telefon: [phone], e-mail: [e-mail]

Juhul, kui seadmel on läbikriipsutatud prügikasti sümbol, tähendab see, et toode on kooskõlas Euroopa direktiivi 2012/19/EU sätetega. Tutvuge elektri- ja elektroonikaseadmete jäätmete kohaliku kogumissüsteemi nõuetega. Tuleb tegutseda vastavalt kohalikele eeskirjadele. Antud toodet ei tohi kõrvaldada koos olmeprügiga. Kasutatud toote nõuetekohane utiliseerimine aitab välistada selle kahjulikku toimet keskkonnale ja inimtervisele.

Teave keskkonnakaitse kohta

Pakend sisaldab üksnes hädavajalikke elemente. Oleme teinud köik meist söltuva, et kolme pakendi koostisesse kuuluvat materjali: pappi (karp), vahtpolüstüreeni (sisekaitsed) ja polüetüleeni (kotid, katteleht) oleks lihtne eraldada. Seade on toodetud uuesti ringlussevõetavatest materjalidest, mida võib taaskasutada pärast nende lahtivõtmist professionaalse firma poolt. Järgige pakendimaterjalide, kasutatud akude ja seadmete utiliseerimist puudutavaid kohalikke eeskirju.

Toode on valmistatud kvaliteetsetest materjalidest ja komponentidest, mida on võimalik uuesti ringlusse võtta ja taaskasutada.

TEHNILISED ANDMED

Jahutusvõimsus: 4100 W / 14k BTU Kõrge energiatõhusus, EER 2.6, energiaklass A Öhuvool: 410 m³/h Kuivatamise tõhusus: 1.8 l/h Maksimaalne müratase LPA: 56 dB, LWA: 65 dB Nimivõimsus (energiatarbimine): 1560 W Toiteallikas: 220-240V\~50Hz Maks. küllastunud auru rõhk: 0.7 Mpa Maks. aurutusrõhk: 3.2 MPa WiFi saatja sagedusvahemik: 2.400 kuni 2.4835 Ghz WiFi saatja võimsus: ≤ 17.5 dBm

JUHTPANEELI KIRJELDUS

1. Juhtpaneel
   1.1 Lüliti (POWER)
   1.2 Töörežiimi (MODE) muutmise nupp
   1.3 Töörežiimi näidik
   1.4 Öörežiimi (NIGHT MODE) nupp
   1.5 Vähendamise nupp (temperatuuri või taimeri aja)
   1.6 Nupp SWING - öhuvoolu suuna automaatne võnkuv muutus
   1.7 Öhuvoolu tugevuse reguleerimise nupp (SPEED)
   1.8 Ventilaatori töö kiiruse ja WiFi vörgu näitajad

1.9 Taimeri seadete nupp
1.10 Suurendamise nupp (temperatuuri või taimeri aja)
1.11 Ekraan
2. Öhuwool
3. Esipaneel
4. Ōhu sisselaskeava võre koos filtriga
5. Käepidemed
6. Ōhu väljavool
7. Vee äravool koos korgiga
8. Ratas

SEADME TÖÖKS ETTEVALMISTAMINE

Kliimaseade nõuab jahutatavast ruumist õhu välja suunamist. Selleks tuleb õhu väljalasketoru ühendada seadmega, suunata selle teine ots läbi kallutatava akna või selleks ettevalmistatud ventilatsioonivõre välja. Pöörata tähelepanu sellele, et väljalasketoru oleks võimalikult lühike. Väljalasketoru soojeneb ja soojus jääb tuppa. Pikema väljalasketoru kasutamise vajaduse korral on soovitav kasutada isolatsiooni, nagu toru villa või polüstüreeniga katmist.

Kliimaseade kondensaadi äravoolutoru tavaliselt ei vaja. Kui öhuniiskus on väga kõrge või ruumi öhu kuivatamise soovi korral võib see lahendus soovitatav olla. Vesi tuleb vooliku abil kanalisatsiooni suunata. Vesi on tugevalt demineraliseeritud ja joogiks ega taimede kastmiseks ei sobi.

Asetada kliimaseade kohta, kus öhuvool ei ole takistatud. Kliimaseadme ümber peab jääma vähemalt 50 cm vaba ruumi. Pöörata erilist tähelepanu kardinatele ja muudele tekstiilidele, et need öhuvoolu ei piiraks. Mitte asetada kliimaseadet soojusallikate lähedusse, otsese päikesevalguse kätte, vibratsioonile ja põrutustele allutatud kohtadesse, tolmunud ruumidesse, öhuvoolu piiravale mööblile ning ebatasastele pindadele.

Paigaldada öhu väljalasketoru. Ühendada toru konnektoriga. Selle teisele otsale keerata aknatihendile kinnitus.

Asetada väljavoolutoru aknasse ja tömmata kliimaseadmeni jõudmiseni välja. Vältida toru painutamist ja murdmist. Öhu läbivoolu vähenemine toob kaasa seadme jõudluse languse.

SEADME KASUTAMINE

1. Ühendada seade toiteallikaga.
2. Lülitada seade sisse lülitinupuga POWER (1.1)
3. Valida režiimi valiku nuppu MODE (1.2) vajutades jahutamise, kuivatamise, ventilaatori vahel seadme töörežiim.
4. Öhuvoolu suuna seadmiseks käivitada vönkenuppu (1.6) vajutades vönkefunktsioon SWING ja kui vöre on soovitud asendis, lülitada see nuppu vajutades uuesti välja.
5. Soovitav temperatuur määrata üles ja alla noolenuppudega (1.10, 1.5).

6. Puhumisjõudu saab muuta, vajutades puhumise reguleerimise nuppu SPEED (1.7).

7. Taimeri funktsioon:

Väljalülitatud seadme korral režiimi TIMER sisselülitamine määrab tundide arvu, mille järel seade sisse lülitub.

Sisselülitatud seadme korral režiimi TIMER sisselülitamine määrab tundide arvu, mille järel seade välja lülitub.

Taimeri aeg määratakse pärast taimeri nupu (1.9) vajutamist üles ja alla noolenuppudega (1.10, 1.5).

Pärast funktsiooni TIMER seadistamist lülitub seade taimeri välja-/sisse lülitamise režiimi. Selles režiimis töötab seade vastavalt valitud seadistusele.

Taimeri väljalülitamiseks seada taimeri väärtuseks 00 või vajutada lülitit POWER (1.1).

1. Öörežiimi funktsioon:

Pärast selle režiimi käivitamist töstab seade sihttemperatuuri 1 tunni pärast ühe kraadi võrra ja järgmise tunni pärast veel ühe kraadi võrra.

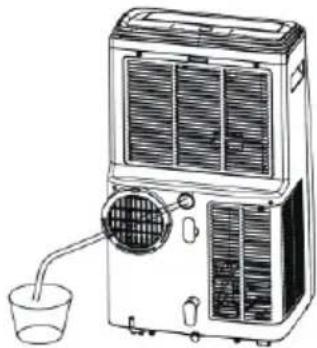

1. MÄRKUS: kliimaseadmel on automaatne sulatusfunktsioon. Automaatse sulatusrežiimi käivitamise korral ventilaator töötab ja sisselülituse näidik vilgub. Kui sulatamise protsess on löppenud, taastab kliimaseade oma töö.

2. Kui kondensaadi tilgakandik üle täitub, peatab seade töötamise. Ühendada seade toiteallikast lahti ja asetada seejärel anum vee äravoolu alla. Avada kork ja oodata, kuni vesi välja voolab. Seejärel sulgeda äravool. Seadet selle toimingu ajal tugevalt mitte kallutada, sest vesi võib tilgakandikust välja voolata.

3. Võimalik ühendada kondensaati ärajuhtiv toru. See tuleb ühendada ülemise äravooluga ja tagada toru ühtlane kalle välise anuma või äravooluvõre suunas.

Seadme ühendamiseks kohaliku WiFi-võrguga tuleb lähtestada WiFi-ühenduse seadistus. Seade peab olema ooterežiimis. Vajutada nuppe „TIMER” ja hoida neid umbes 5 sekundit all. WiFi valgusdiood hakkab kiiresti vilkuma, seade on otsinguks valmis. TÄHELEPANU: seade töötab ainult 2,4 GHz juhtmevabade võrkudega. Võrk peaks kasutama WPA2-PSK krüpteerimist ja AES-protokolli.

RAKENDUSE ÜHENDAMINE SEADMEGA WIFI JA BLUETOOTHI ABIL

Pärast rakenduse käivitamist vajutada nuppu „lisa seade“. Umbes 15 sekundi pärast peaks seade olema tuvastatud. Vajutada lisamise jätkamiseks nuppu. Valida vaba WiFi-vörk ja sisestada sobiv parool. Vajutada jätkamiseks nuppu. Hetke pärast peaks ilmuma teade, et seade on lisatud öigesti.

RAKENDUSE ÜHENDAMINE SEADMEGA WIFI ABIL

Pärast rakenduse käivitamist vajutada nuppu „lisa seade“. Valida jaotises „Käsitsi lisamine“ tooterühm „väike seadmed...“ ja seejärel toode „kliimaseade“. Valida seejärel saadaolev WiFi-vörk ja sisestada sobiv parool. Rakendus peaks ühenduse praeguse WiFi-vörguga katkestama, seadmega ühenduma ja konfiguratsiooniparameetrid edastama. Rakendus peaks eelmisse vörku naasma. Hetke pärast peaks ilmuma teade, et seade on edukalt lisatud.

Enne toote puhastamise juurde asumist veenduda, et seade on vooluvörgust lahti ühendatud ja täielikult jahtunud.

Sisse- ja väljavoolu avad tuleb hoida tolmust puhtana. Seade tömmata üle kergelt niisutatud lapiga ja pühkida see seejärel kuivaks.

Veepaaki tuleb korrapäraselt küürida nõudepesuvedeliku lisaga käsnaga, seejärel loputada ja kuivaks pühkida.

Öhufiltrit tuleb puhastada korrapäraselt.

Important notes
